1 Οδηγός αναφοράς υλικού HP rp3000

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Οι πληροφορίες αυτού του εγγράφου ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Οι ονομασίες Microsoft, Windows και Windows Vista είναι εμπορικά σήματα ή σήματα κατατεθέντα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Οι μόνες εγγυήσεις για τα προϊόντα και τις υπηρεσίες της HP περιλαμβάνονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν αυτά τα προϊόντα και τις υπηρεσίες. Κανένα από τα στοιχεία που περιλαμβάνονται στο παρόν δεν δύναται να ερμηνευτεί ως πρόσθετη εγγύηση. Η HP δεν ευθύνεται για τεχνικά ή συντακτικά λάθη ή παραλείψεις στο παρόν. Το παρόν έγγραφο περιέχει αποκλειστικές πληροφορίες που προστατεύονται από πνευματικά δικαιώματα. Δεν επιτρέπεται η δημιουργία φωτοαντιγράφων, η αναπαραγωγή ή η μετάφραση σε άλλη γλώσσα τμήματος αυτού του εγγράφου χωρίς την προηγούμενη έγγραφη συναίνεση της Hewlett-Packard Company. Οδηγός αναφοράς υλικού HP rp3000 Πρώτη έκδοση (Αύγουστος 2008) Κωδικός εγγράφου:

3 Πληροφορίες για το έντυπο Αυτός ο οδηγός παρέχει βασικές πληροφορίες για την αναβάθμιση του συγκεκριμένου μοντέλου υπολογιστή. ΠΡΟΕΙΔ/ΣΗ! Το κείμενο που φέρει αυτή την ένδειξη υποδηλώνει ότι τυχόν αδυναμία συμμόρφωσης με τις οδηγίες ενδέχεται να προκαλέσει τραυματισμό ή θάνατο. ΠΡΟΣΟΧΗ Το κείμενο που φέρει αυτή την ένδειξη υποδηλώνει ότι τυχόν αδυναμία συμμόρφωσης με τις οδηγίες ενδέχεται να προκαλέσει βλάβη στον εξοπλισμό ή απώλεια δεδομένων. ΣΗΜΕΙΩΣΗ Το κείμενο που φέρει αυτή την ένδειξη παρέχει σημαντικές πρόσθετες πληροφορίες. ELWW iii

4 iv Πληροφορίες για το έντυπο ELWW

5 Πίνακας περιεχομένων 1 Χαρακτηριστικά προϊόντος Χαρακτηριστικά τυπικής διαμόρφωσης... 1 Στοιχεία πρόσοψης... 2 Στοιχεία πίσω πλευράς... 3 Ασφάλιση της θυρίδας της μονάδας Θέση αριθμού σειράς Αναβαθμίσεις υλικού Προειδοποιήσεις και προφυλάξεις... 5 Αφαίρεση του καλύμματος του υπολογιστή Επανατοποθέτηση του καλύμματος του υπολογιστή... 6 Αφαίρεση της κενής θέσης πλαισίου... 7 Εγκατάσταση πρόσθετης μνήμης... 8 Μνήμες DIMM... 8 DDR2-SDRAM DIMM... 8 Τοποθέτηση μονάδων μνήμης DIMM στις υποδοχές... 9 Εγκατάσταση μονάδων μνήμης DIMM Αφαίρεση ή εγκατάσταση κάρτας επέκτασης Τοποθέτηση και αφαίρεση κάρτας PCI ή κάρτας PCI Express x Θέσεις μονάδων Τοποθέτηση και αφαίρεση μονάδων Αφαίρεση και επανατοποθέτηση της μονάδας οπτικού δίσκου (σε ορισμένα μοντέλα) Αφαίρεση και επανατοποθέτηση της εσωτερικής μονάδας σκληρού δίσκου SATA 3,5 ιντσών Παράρτημα Α Προδιαγραφές Παράρτημα Β Θύρες PoweredUSB (ορισμένα μοντέλα) Παράρτημα Γ Tροφοδοτούμενες σειριακές θύρες Αφαίρεση καλυμμάτων τροφοδοτούμενων σειριακών θυρών Ρύθμιση τροφοδοσίας σε σειριακή θύρα ELWW v

6 Παράρτημα Δ Αντικατάσταση μπαταρίας Παράρτημα Ε Εξωτερικές συσκευές ασφαλείας Εγκατάσταση κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Λουκέτο HP Business PC Security Lock Παράρτημα Ζ Ηλεκτροστατική εκκένωση Αποφυγή βλαβών από στατικό ηλεκτρισμό Μέθοδοι γείωσης Παράρτημα Η Οδηγίες για τη λειτουργία, την τυπική φροντίδα και την προετοιμασία του υπολογιστή για αποστολή Οδηγίες για τη λειτουργία και την τυπική φροντίδα του υπολογιστή Προφυλάξεις για την οπτική μονάδα δίσκου Λειτουργία Καθαρισμός Ασφάλεια Προετοιμασία για αποστολή Ευρετήριο vi ELWW

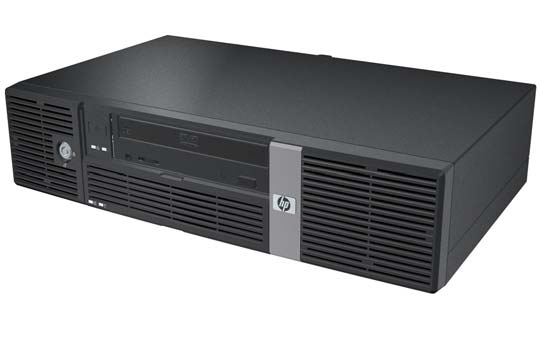

7 1 Χαρακτηριστικά προϊόντος Χαρακτηριστικά τυπικής διαμόρφωσης Οι δυνατότητες του συστήματος HP Point of Sale rp3000 μπορεί να διαφέρουν ανάλογα με το μοντέλο. Για ένα πλήρη κατάλογο του υλικού και του λογισμικού που είναι εγκατεστημένα στον υπολογιστή, εκτελέστε το βοηθητικό πρόγραμμα διαγνωστικού ελέγχου (περιλαμβάνεται μόνο σε ορισμένα μοντέλα υπολογιστών). Οδηγίες για τη χρήση του βοηθητικού προγράμματος περιλαμβάνονται στον Οδηγό αντιμετώπισης προβλημάτων στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. Εικόνα 1-1 Διαμόρφωση συστήματος HP Point of Sale rp3000 ΣΗΜΕΙΩΣΗ Αυτό το προϊόν διαθέτει δύο προαιρετικές θύρες PoweredUSB. Στον κλάδο point of sale, οι θύρες PoweredUSB αναφέρονται επίσης ως USB+Power, USBPlusPower και RetailUSB. Στο παρόν έγγραφο, οι εν λόγω θύρες αναφέρονται ως PoweredUSB. ELWW Χαρακτηριστικά τυπικής διαμόρφωσης 1

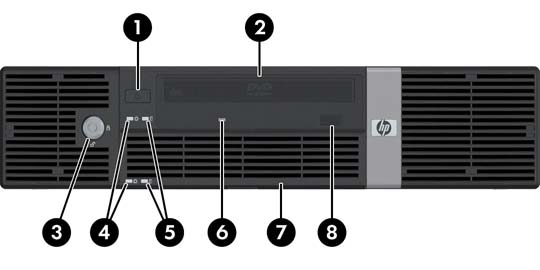

8 Στοιχεία πρόσοψης Η διαμόρφωση μονάδας διαφέρει ανά μοντέλο. Πίνακας 1-1 Στοιχεία πρόσοψης 1 Κουμπί διπλής λειτουργίας 5 Φωτεινή ένδειξη δραστηριότητας σκληρού δίσκου 2 Οπτική μονάδα 5,25 ιντσών (σε ορισμένα 6 Φωτεινή ένδειξη δραστηριότητας μονάδας οπτικού μοντέλα) 1 δίσκου 3 Κλειδαριά συρόμενης θυρίδας της μονάδας. 7 Συρόμενη θυρίδα της μονάδας. 4 Φωτεινή ένδειξη λειτουργίας 8 Κουμπί εξαγωγής μονάδας οπτικού δίσκου ΣΗΜΕΙΩΣΗ Η μονάδα οπτικού δίσκου είναι μια μονάδα DVD-ROM ή DVD+R/RW. Όταν ο υπολογιστής είναι ενεργοποιημένος, η φωτεινή ένδειξη λειτουργίας κανονικά ανάβει πράσινη. Εάν είναι κόκκινη και αναβοσβήνει, αυτό σημαίνει ότι υπάρχει πρόβλημα με τον υπολογιστή και η φωτεινή ένδειξη εμφανίζει ένα διαγνωστικό κωδικό. Για την ερμηνεία του κωδικού, ανατρέξτε στον Οδηγό αντιμετώπισης προβλημάτων στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. 1 Σε ορισμένα μοντέλα υπάρχει μια πρόσοψη κενής θέσης πλαισίου που καλύπτει την υποδοχή μονάδας 5,25 ιντσών. 2 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

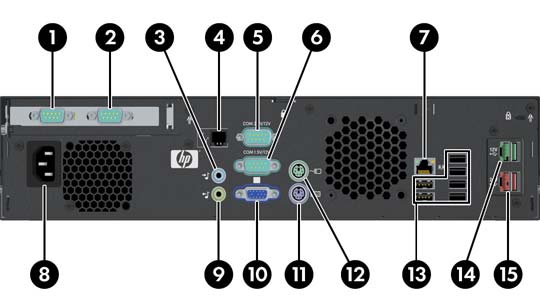

9 Στοιχεία πίσω πλευράς Πίνακας 1-2 Στοιχεία πίσω πλευράς 1 Σειριακή υποδοχή (COM3) (προαιρετική) 9 Υποδοχή εξόδου για τροφοδοτούμενες συσκευές ήχου (πράσινη) 2 Σειριακή υποδοχή (COM4) (προαιρετική) 10 Υποδοχή οθόνης 3 Υποδοχή εισόδου ήχου (μπλε) 11 Υποδοχή πληκτρολογίου PS/2 (κόκκινη) 4 RJ11/Ενσωματωμένο μόντεμ (προαιρετικό) 12 Υποδοχή ποντικιού PS/2 (πράσινη) 5 Σειριακή υποδοχή (COM2) 13 Υποδοχές USB 6 Σειριακή υποδοχή (COM1) * 14 PoweredUSB 12v (προαιρετικό) 7 Υποδοχή δικτύου RJ PoweredUSB 24v (προαιρετικό) 8 Υποδοχή καλωδίου τροφοδοσίας ΣΗΜΕΙΩΣΗ Η διάταξη και ο αριθμός των υποδοχών ενδέχεται να ποικίλλουν ανάλογα με το μοντέλο. * Μπορεί να γίνει διαμόρφωση των σειριακών θυρών για να υποστηρίζουν τροφοδοτούμενη σειριακή θύρα. Για λεπτομέρειες, ανατρέξτε στην ενότητα Tροφοδοτούμενες σειριακές θύρες στη σελίδα 35. ΣΗΜΕΙΩΣΗ Μια προαιρετική μονάδα ReadyBoost διατίθεται από την HP, ωστόσο η εγκατάστασή της είναι δυνατή μόνο εφόσον δεν έχει εγκατασταθεί προαιρετική κάρτα PoweredUSB. ELWW Στοιχεία πίσω πλευράς 3

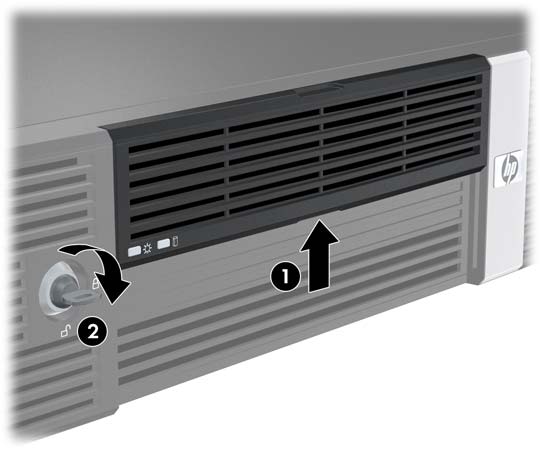

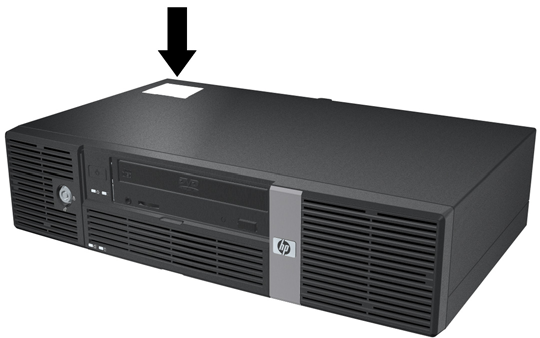

10 Ασφάλιση της θυρίδας της μονάδας. Η συρόμενη θυρίδα στην πρόσοψη του υπολογιστή μπορεί να κλειδωθεί, ώστε να μην είναι δυνατή η πρόσβαση στο κουμπί λειτουργίας και τη μονάδα οπτικού δίσκου. Για να κλειδώσετε τη θυρίδα, σύρετέ τη μέχρι επάνω (1) και στρέψτε το κλειδί στη θέση ασφάλισης (2). Εικόνα 1-2 Ασφάλιση της θυρίδας της μονάδας. Θέση αριθμού σειράς Ο κάθε υπολογιστής έχει ένα μοναδικό αριθμό σειράς και αναγνωριστικό αριθμό προϊόντος που βρίσκεται στο πίσω μέρος του υπολογιστή. Αναφέρετε αυτόν τον αριθμό κάθε φορά που απευθύνεστε στην υπηρεσία εξυπηρέτησης πελατών για βοήθεια. Εικόνα 1-3 Θέση αριθμού σειράς και αναγνωριστικού προϊόντος 4 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

11 2 Αναβαθμίσεις υλικού Προειδοποιήσεις και προφυλάξεις Πριν πραγματοποιήσετε οποιαδήποτε αναβάθμιση, διαβάστε προσεκτικά όλες τις σχετικές οδηγίες, προφυλάξεις και προειδοποιήσεις αυτού του οδηγού. ΠΡΟΕΙΔ/ΣΗ! Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού από ηλεκτροπληξία, θερμές επιφάνειες ή ανάφλεξη: Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αφήστε τα εσωτερικά εξαρτήματα του συστήματος να κρυώσουν πριν τα ακουμπήσετε. Μην συνδέετε βύσματα τηλεπικοινωνιών ή τηλεφώνου στις υποδοχές της κάρτας διασύνδεσης δικτύου (NIC). Μην απενεργοποιείτε τη γείωση του καλωδίου τροφοδοσίας. Η γείωση είναι ένα σημαντικό χαρακτηριστικό ασφάλειας. Συνδέστε το καλώδιο τροφοδοσίας σε πρίζα με γείωση, στην οποία η πρόσβαση είναι εύκολη ανά πάσα στιγμή. Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, διαβάστε τον Οδηγό ασφάλειας & άνεσης. Περιγράφει τον κατάλληλο σταθμό εργασίας, τη σωστή εγκατάσταση και στάση, καθώς και τις κατάλληλες συνήθειες για την υγεία και την εργασία και παρέχει σημαντικές πληροφορίες ασφάλειας από ηλεκτρικές και μηχανικές βλάβες. Ο οδηγός αυτός βρίσκεται στο web, στη διεύθυνση και στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. ΠΡΟΣΟΧΗ Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στο Παράρτημα Δ, Ηλεκτροστατική εκκένωση στη σελίδα 51. Όταν ο υπολογιστής είναι συνδεδεμένος σε πηγή τροφοδοσίας AC, η μητρική κάρτα τροφοδοτείται πάντα με ρεύμα. Πριν ανοίξετε το κάλυμμα του υπολογιστή, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε βλάβες στα εσωτερικά εξαρτήματα. ELWW Προειδοποιήσεις και προφυλάξεις 5

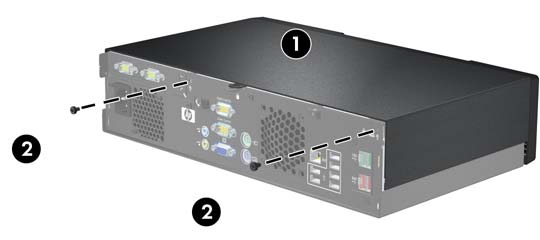

12 Αφαίρεση του καλύμματος του υπολογιστή. 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε τις δύο βίδες στο πίσω μέρος του υπολογιστή (1) που ασφαλίζουν το κάλυμμα του πλαισίου του υπολογιστή. 6. Σύρετε το κάλυμμα του υπολογιστή προς τα εμπρός κατά περίπου 1,3 cm (½ ίντσα) και, στη συνέχεια, ανασηκώστε το και αφαιρέστε το από τη μονάδα (2). Εικόνα 2-1 Αφαίρεση του καλύμματος του υπολογιστή. Επανατοποθέτηση του καλύμματος του υπολογιστή 1. Τοποθετήστε το κάλυμμα του υπολογιστή στο πλαίσιο περίπου 1,3 cm (½ ίντσα) μπροστά από την τελική του θέση και σύρετέ το στη θέση του μέχρι να σταματήσει (1). 2. Επανατοποθετήστε τις δύο βίδες που ασφαλίζουν το κάλυμμα του πλαισίου του υπολογιστή (2). Εικόνα 2-2 Επανατοποθέτηση του καλύμματος του υπολογιστή 6 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

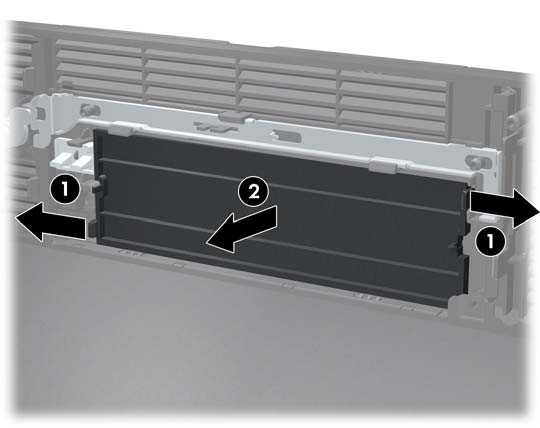

13 Αφαίρεση της κενής θέσης πλαισίου Σε ορισμένα μοντέλα, υπάρχουν κενές θέσεις πλαισίου που καλύπτουν την εξωτερική υποδοχή μονάδας 5,25 ιντσών και πρέπει να αφαιρεθούν πριν την εγκατάσταση μιας μονάδας. Για να αφαιρέσετε μια κενή θέση πλαισίου: 1. Αφαιρέστε το κάλυμμα του υπολογιστή και τοποθετήστε το ανάποδα σε μια σταθερή επιφάνεια. 2. Σπρώξτε προς τα έξω τις δύο προεξοχές συγκράτησης που κρατούν το κάλυμμα κενής θέσης πλαισίου στη θέση του (1) και, στη συνέχεια, τραβήξτε το κάλυμμα της κενής θέσης προς τα μέσα για να το αφαιρέσετε (2). Εικόνα 2-3 Αφαίρεση κενής θέσης πλαισίου 3. Επανατοποθετήστε το κάλυμμα του υπολογιστή. ELWW Αφαίρεση της κενής θέσης πλαισίου 7

14 Εγκατάσταση πρόσθετης μνήμης Ο υπολογιστής διαθέτει μονάδες μνήμης διπλής εισόδου (DIMM) τύπου DDR2-SDRAM (Διπλή ταχύτητα δεδομένων-σύγχρονη δυναμική μνήμη τυχαίας προσπέλασης). Μνήμες DIMM Οι υποδοχές μνήμης στη μητρική κάρτα μπορούν να δεχτούν έως και δύο τυποποιημένες μονάδες μνήμης DIMM. Αυτές οι υποδοχές μνήμης φέρουν τουλάχιστον μία προεγκατεστημένη μονάδα μνήμης DIMM. Για να επιτύχετε τη μέγιστη υποστήριξη μνήμης μπορείτε να τοποθετήσετε στη μητρική έως και 2 GB μνήμης. DDR2-SDRAM DIMM Για τη σωστή λειτουργία του συστήματος, οι μονάδες μνήμης DIMM DDR2-SDRAM πρέπει να είναι: τυποποιημένες μονάδες 240 ακίδων συμβατές με PC MHz χωρίς αποθηκευτική μνήμη DDR2-SDRAM DIMM 1,8 V Οι μνήμες DIMM DDR2-SDRAM πρέπει επίσης: να υποστηρίζουν αδράνεια CAS 4 και 5 για DDR2/667 MHz να περιέχουν τις υποχρεωτικές πληροφορίες εντοπισμού σειριακής παρουσίας (SPD) του Συμβουλίου σχεδιασμού ηλεκτρονικών συσκευών (JEDEC) Επιπλέον, ο υπολογιστής υποστηρίζει: τεχνολογίες μνήμης 256 Mbit, 512 Mbit και 1 Gbit εκτός ECC μνήμες DIMM μίας και δύο όψεων μνήμες DIMM κατασκευασμένες με συσκευές DDR x8 και x16. Οι μνήμες DIMM κατασκευασμένες με SDRAM x4 δεν υποστηρίζονται ΣΗΜΕΙΩΣΗ συχνότητα. Το σύστημα δέχεται έως PC MHz DIMM αλλά θα εκτελείται σε χαμηλότερη Δεν θα πραγματοποιηθεί εκκίνηση του συστήματος, εάν εγκαταστήσετε μη υποστηριζόμενες μονάδες μνήμης DIMM. 8 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

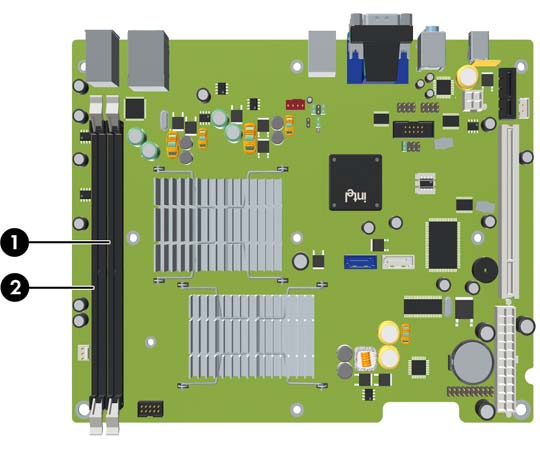

15 Τοποθέτηση μονάδων μνήμης DIMM στις υποδοχές Η μητρική κάρτα διαθέτει δύο υποδοχές μονάδων μνήμης DIMM. Οι υποδοχές φέρουν τις ενδείξεις DIMM1 και DIMM2. Εικόνα 2-4 Θέσεις υποδοχών μονάδων μνήμης DIMM Στοιχείο Περιγραφή Χρώμα υποδοχής 1 Υποδοχή μονάδας DIMM (χρησιμοποιείται πρώτη) Μαύρο 2 Υποδοχή μονάδας DIMM2 Μαύρο ELWW Εγκατάσταση πρόσθετης μνήμης 9

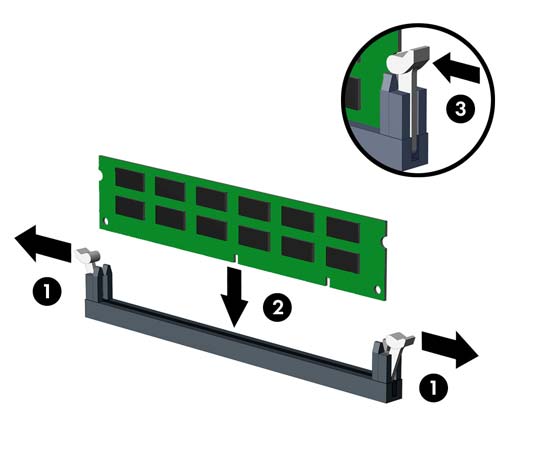

16 Εγκατάσταση μονάδων μνήμης DIMM ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να αφαιρεθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα AC. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στις μονάδες μνήμης ή στη μητρική κάρτα. Αν μια φωτεινή ένδειξη στη μητρική κάρτα είναι ενεργοποιημένη, τότε υπάρχει ακόμα τάση. Οι υποδοχές των μονάδων μνήμης έχουν επιχρυσωμένες μεταλλικές επαφές. Όταν αναβαθμίζετε τη μνήμη, είναι πολύ σημαντικό να χρησιμοποιείτε μονάδες μνήμης με επιχρυσωμένες μεταλλικές επαφές, ώστε να αποτραπεί η διάβρωση ή/και η οξείδωση που μπορεί να προέλθει από την επαφή ασύμβατων μετάλλων. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στις προαιρετικές κάρτες. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στο Παράρτημα Δ, Ηλεκτροστατική εκκένωση στη σελίδα 51. Όταν χειρίζεστε μια μονάδα μνήμης, πρέπει να προσέχετε να μην αγγίξετε τις επαφές. Διαφορετικά, ενδέχεται να προκληθεί βλάβη στη μονάδα. 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να αφαιρεθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα AC. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στις μονάδες μνήμης ή στη μητρική κάρτα. Αν μια φωτεινή ένδειξη στη μητρική κάρτα είναι ενεργοποιημένη, τότε υπάρχει ακόμα τάση. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. 10 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

17 6. Ανασηκώστε τη θήκη σκληρού δίσκου στην όρθια θέση. Εικόνα 2-5 Περιστροφή της θήκης σκληρού δίσκου προς τα πάνω 7. Εντοπίστε τις υποδοχές των μονάδων μνήμης στη μητρική κάρτα. ΠΡΟΕΙΔ/ΣΗ! Για να αποφύγετε τον κίνδυνο τραυματισμού από την επαφή με θερμές επιφάνειες, αφήστε τα εσωτερικά εξαρτήματα του συστήματος να κρυώσουν, πριν τα ακουμπήσετε. 8. Ανοίξτε και τις δύο ασφάλειες της υποδοχής μονάδας μνήμης (1) και τοποθετήστε τη μονάδα μνήμης στην υποδοχή (2). ΣΗΜΕΙΩΣΗ Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο με έναν τρόπο. Ταιριάξτε την εγκοπή της μονάδας με την προεξοχή στην υποδοχή μνήμης. 9. Πιέστε τη μονάδα μέσα στην υποδοχή, φροντίζοντας να τοποθετηθεί κανονικά στη θέση της. Βεβαιωθείτε ότι οι ασφάλειες βρίσκονται στην κλειστή θέση (3). Εικόνα 2-6 Εγκατάσταση μονάδας μνήμης DIMM ELWW Εγκατάσταση πρόσθετης μνήμης 11

18 10. Επαναλάβετε τα βήματα 8 και 9 για να εγκαταστήσετε πρόσθετες μονάδες. 11. Επαναφέρετε τη θήκη σκληρού δίσκου στην κάτω θέση. Εικόνα 2-7 Τοποθέτηση της θήκης της μονάδας 12. Επανατοποθετήστε το κάλυμμα του υπολογιστή. 13. Επανασυνδέστε το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και έπειτα ενεργοποιήστε τον υπολογιστή. Ο υπολογιστής θα πρέπει να αναγνωρίσει αυτόματα την πρόσθετη μνήμη, την επόμενη φορά που θα τον θέσετε σε λειτουργία. 14. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. 12 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

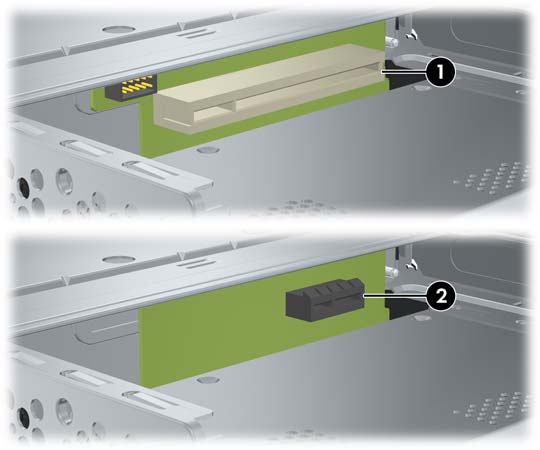

19 Αφαίρεση ή εγκατάσταση κάρτας επέκτασης Ο υπολογιστής διαθέτει μια υποδοχή επέκτασης PCI πλήρους ύψους (1) ή μια υποδοχή επέκτασης PCI Express x1 πλήρους ύψους (2), ανάλογα με το μοντέλο. ΣΗΜΕΙΩΣΗ (6,6 ίντσες). Το μέγιστο υποστηριζόμενο μήκος για κάρτα PCI ή κάρτα PCI Express x1 είναι 16,76 cm Εικόνα 2-8 Θέσεις υποδοχών επέκτασης Τοποθέτηση και αφαίρεση κάρτας PCI ή κάρτας PCI Express x1 Μπορείτε να τοποθετήσετε μια κάρτα επέκτασης PCI πλήρους ύψους (1) ή μια κάρτα επέκτασης PCI Express x1 πλήρους ύψους (2), ανάλογα με το μοντέλο. Για να τοποθετήσετε την κάρτα επέκτασης: 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. ELWW Αφαίρεση ή εγκατάσταση κάρτας επέκτασης 13

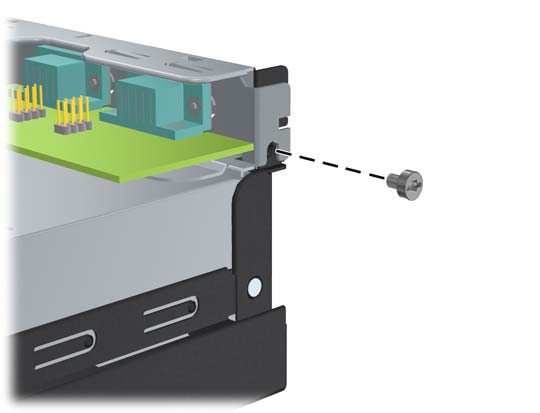

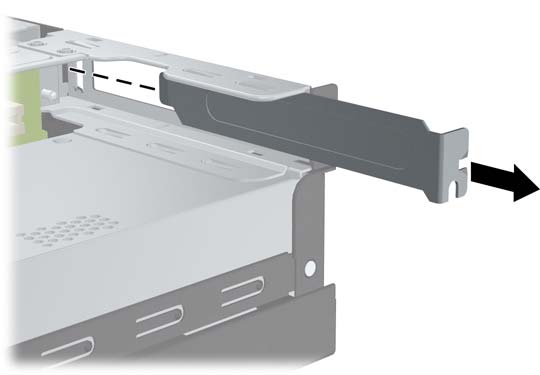

20 6. Αφαιρέστε τη βίδα που ασφαλίζει το κάλυμμα της υποδοχής κάρτας επέκτασης ή την υπάρχουσα κάρτα επέκτασης στο πλαίσιο. Εικόνα 2-9 Αφαίρεση της βίδας του καλύμματος υποδοχής 7. Αφαιρέστε το κάλυμμα της υποδοχής επέκτασης ή την υπάρχουσα κάρτα επέκτασης. α. Εάν θα τοποθετήσετε την κάρτα επέκτασης σε κενή υποδοχή, σύρετε το κάλυμμα υποδοχής κάρτας επέκτασης ευθεία προς τα έξω από το πλάι του πλαισίου. Εικόνα 2-10 Αφαίρεση του καλύμματος υποδοχής κάρτας επέκτασης 14 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

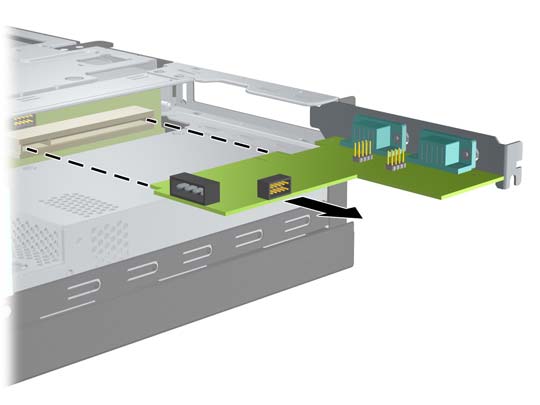

21 β. Εάν θέλετε να αφαιρέσετε μια υπάρχουσα κάρτα, κρατήστε την από τις άκρες και κουνήστε την προσεκτικά μπρος-πίσω έως ότου απελευθερωθεί από την υποδοχή. Προσέξτε να μην χαράξετε την κάρτα ακουμπώντας τη σε άλλα εξαρτήματα. ΣΗΜΕΙΩΣΗ Πριν αφαιρέσετε μια εγκατεστημένη κάρτα επέκτασης, αποσυνδέστε τυχόν καλώδια που μπορεί να είναι συνδεδεμένα στην κάρτα επέκτασης. Εικόνα 2-11 Αφαίρεση της κάρτας επέκτασης 8. Αποθηκεύστε την κάρτα που αφαιρέσατε σε αντιστατική συσκευασία. 9. Εάν δεν τοποθετείτε νέα κάρτα επέκτασης, τοποθετήστε ένα κάλυμμα υποδοχής επέκτασης για να κλείσετε την ανοικτή υποδοχή. ΠΡΟΣΟΧΗ Μετά την αφαίρεση μιας κάρτας επέκτασης, πρέπει να την αντικαταστήσετε με μια καινούρια κάρτα ή ένα κάλυμμα υποδοχής επέκτασης, προκειμένου να διασφαλίσετε τη σωστή ψύξη των εσωτερικών εξαρτημάτων κατά τη λειτουργία. ELWW Αφαίρεση ή εγκατάσταση κάρτας επέκτασης 15

22 10. Για να τοποθετήσετε μια νέα κάρτα επέκτασης, ευθυγραμμίστε το βραχίονα της κάρτας επέκτασης με την ανοικτή υποδοχή στο πίσω μέρος του πλαισίου και σπρώξτε την κάρτα ευθεία μέσα στην υποδοχή επέκτασης. Εικόνα 2-12 Τοποθέτηση της κάρτας επέκτασης ΣΗΜΕΙΩΣΗ Κατά την εγκατάσταση μιας κάρτας επέκτασης, πιέστε σταθερά την κάρτα ώστε ολόκληρη η επιφάνεια σύνδεσης να εφαρμόσει σωστά στην υποδοχή της κάρτας επέκτασης. 11. Επανατοποθετήστε τη βίδα που ασφαλίζει την κάρτα επέκτασης ή το κάλυμμα της υποδοχής επέκτασης. Εικόνα 2-13 Επανατοποθέτηση της βίδας συγκράτησης της κάρτας επέκτασης 12. Εάν είναι απαραίτητο, συνδέστε την εγκατεστημένη κάρτα με εξωτερικά καλώδια. Εάν είναι απαραίτητο, συνδέστε τη μητρική κάρτα του συστήματος με τα εσωτερικά καλώδια. 13. Επανατοποθετήστε το κάλυμμα του υπολογιστή. 14. Επανασυνδέστε το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και έπειτα ενεργοποιήστε τον υπολογιστή. 16 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

23 15. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. 16. Ρυθμίστε ξανά τις παραμέτρους του υπολογιστή, εάν είναι απαραίτητο. Για οδηγίες σχετικά με τη χρήση του Computer Setup, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. Θέσεις μονάδων Εικόνα 2-14 Θέσεις μονάδων 1 Εσωτερική θήκη μονάδας σκληρού δίσκου 3,5 ιντσών 2 Εξωτερική υποδοχή μονάδας 5,25 ιντσών με οπτική μονάδα εγκατεστημένη (σε ορισμένα μοντέλα) Για να επαληθεύσετε τον τύπο, το μέγεθος και τη χωρητικότητα των συσκευών αποθήκευσης που είναι εγκατεστημένες στον υπολογιστή, εκτελέστε το Computer Setup. Για περισσότερες πληροφορίες, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. ELWW Θέσεις μονάδων 17

24 Τοποθέτηση και αφαίρεση μονάδων Κατά την εγκατάσταση επιπλέον μονάδων, ακολουθήστε αυτές τις οδηγίες: Ο κύριος σκληρός δίσκος τύπου Serial ΑΤΑ (SATA) πρέπει να συνδεθεί στη σκούρα μπλε κύρια υποδοχή SATA της μητρικής κάρτας με την ένδειξη SATA 0. Συνδέστε την πρώτη οπτική μονάδα δίσκου SATA στη λευκή υποδοχή SATA της μητρικής κάρτας με την ένδειξη SATA 1. Το σύστημα δεν υποστηρίζει οπτικές μονάδες παράλληλου ATA (PATA) ή μονάδες σκληρού δίσκου PATA. Μπορείτε να εγκαταστήσετε είτε μονάδα ενός τρίτου του ύψους είτε μισού ύψους σε μια υποδοχή μισού ύψους. Για να βεβαιωθείτε ότι η μονάδα ασφάλισε στη θέση της, θα πρέπει να τοποθετήσετε βίδες συγκράτησης μονάδας. Η HP παρέχει οκτώ επιπλέον βίδες συγκράτησης, εάν είναι απαραίτητες. Οι τέσσερις βίδες συγκράτησης είναι τυπικές ασημένιες βίδες 6-32 που χρησιμοποιούνται για μονάδες σκληρού δίσκου (1). Οι άλλες τέσσερις βίδες συγκράτησης είναι μαύρες μετρικές βίδες M3 που χρησιμοποιούνται για μονάδες οπτικών δίσκων (2). Εικόνα 2-15 Θέση των επιπλέον βιδών συγκράτησης μονάδας 18 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

25 ΠΡΟΣΟΧΗ Για να προλάβετε την απώλεια εργασίας και τυχόν βλάβη στον υπολογιστή ή τη μονάδα: Εάν τοποθετείτε ή αφαιρείτε μια μονάδα δίσκου, τερματίστε κανονικά το λειτουργικό σύστημα, απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. Μην αφαιρείτε μια μονάδα ενώ ο υπολογιστής είναι ενεργοποιημένος ή σε λειτουργία αναμονής. Πριν αγγίξετε μια μονάδα, βεβαιωθείτε ότι έχετε αποφορτιστεί από το στατικό ηλεκτρισμό. Κατά το χειρισμό μιας μονάδας αποφεύγετε να αγγίζετε τις επαφές σύνδεσης. Για περισσότερες πληροφορίες σχετικά με την πρόληψη ηλεκτροστατικών βλαβών, ανατρέξτε στο Παράρτημα Δ, Ηλεκτροστατική εκκένωση στη σελίδα 51. Χειριστείτε προσεκτικά τη μονάδα, μην τη ρίξετε κάτω. Μην χρησιμοποιείτε υπερβολική δύναμη κατά την εισαγωγή μιας μονάδας. Αποφεύγετε την έκθεση ενός σκληρού δίσκου σε υγρά, ακραίες θερμοκρασίες ή προϊόντα που έχουν μαγνητικό πεδίο όπως οθόνες ή ηχεία. Εάν μια μονάδα θα πρέπει να αποσταλεί ταχυδρομικά, τοποθετήστε τη μονάδα σε ενισχυμένο φάκελο με φυσαλίδες ή σε άλλη προστατευτική συσκευασία και αναγράψτε "Fragile: Handle With Care." (Εύθραυστο, χειριστείτε προσεκτικά) στη συσκευασία. Αφαίρεση και επανατοποθέτηση της μονάδας οπτικού δίσκου (σε ορισμένα μοντέλα) ΠΡΟΣΟΧΗ Όλα τα αφαιρούμενα μέσα θα πρέπει να έχουν αφαιρεθεί από μια μονάδα πριν αφαιρέσετε τη μονάδα από τον υπολογιστή. ΣΗΜΕΙΩΣΗ Η μονάδα οπτικού δίσκου είναι μονάδα DVD-ROM ή DVD+R/RW. Για να αφαιρέσετε μια οπτική μονάδα δίσκου: 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. ELWW Τοποθέτηση και αφαίρεση μονάδων 19

26 6. Σηκώστε τη θήκη της μονάδας σε όρθια θέση. Εικόνα 2-16 Περιστροφή της θήκης μονάδας προς τα πάνω 7. Αποσυνδέστε το καλώδιο τροφοδοσίας (1) και το καλώδιο δεδομένων (2) από την πίσω πλευρά της μονάδας οπτικού δίσκου. Εικόνα 2-17 Αποσύνδεση των καλωδίων τροφοδοσίας και δεδομένων της μονάδας οπτικού δίσκου 20 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

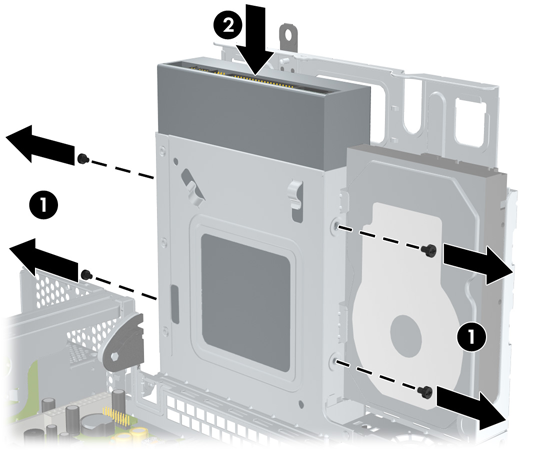

27 8. Αφαιρέστε τις τέσσερις βίδες συγκράτησης που ασφαλίζουν τη μονάδα στη θέση της (1) και, στη συνέχεια, σύρετε τη μονάδα προς τα εμπρός και έξω από την υποδοχή (2). Εικόνα 2-18 Αφαίρεση μονάδας οπτικού δίσκου ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε μια νέα μονάδα, χρησιμοποιήστε τις τέσσερις βίδες συγκράτησης που χρησιμοποιούνταν για τη συγκράτηση της παλιάς μονάδας. Για να εγκαταστήσετε μια οπτική μονάδα δίσκου: 1. Για να αφαιρέσετε την παλιά μονάδα οπτικού δίσκου, ακολουθήστε τη διαδικασία που περιγράφεται παραπάνω. 2. Εάν είναι απαραίτητο, αφαιρέστε το κάλυμμα της κενής θέσης πλαισίου που καλύπτει την υποδοχή μονάδας 5,25 ιντσών. Ανατρέξτε στην ενότητα Αφαίρεση της κενής θέσης πλαισίου στη σελίδα Σύρετε τη μονάδα προς μέσα στην υποδοχή μονάδας οπτικού δίσκου (1) και ασφαλίστε τη στη θέση της με τις τέσσερις βίδες συγκράτησης (2). Εικόνα 2-19 Εγκατάσταση της μονάδας οπτικού δίσκου ELWW Τοποθέτηση και αφαίρεση μονάδων 21

28 4. Συνδέστε το καλώδιο τροφοδοσίας (1) και το καλώδιο δεδομένων (2) στην πίσω πλευρά της μονάδας οπτικού δίσκου. Εικόνα 2-20 Σύνδεση των καλωδίων τροφοδοσίας και δεδομένων της μονάδας οπτικού δίσκου ΠΡΟΣΟΧΗ Μην τσακίζετε και μην κάμπτετε ένα καλώδιο δεδομένων SATA περισσότερα από 30 mm (1,18 ίντσες) σε περίμετρο. Μια έντονη κάμψη του καλωδίου θα σπάσει τα εσωτερικά σύρματα. 5. Συνδέστε το άλλο άκρο του καλωδίου δεδομένων SATA στη λευκή υποδοχή σύνδεσης στη μητρική κάρτα, με την ένδειξη SATA Επαναφέρετε τη θήκη της μονάδας στην οριζόντια θέση Εικόνα 2-21 Τοποθέτηση της θήκης της μονάδας 7. Επανατοποθετήστε το κάλυμμα του υπολογιστή. 8. Επανασυνδέστε το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και έπειτα ενεργοποιήστε τον υπολογιστή. 9. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. 22 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

29 Το σύστημα αναγνωρίζει αυτόματα τη μονάδα και διαμορφώνει τις παραμέτρους λειτουργίας του υπολογιστή. Αφαίρεση και επανατοποθέτηση της εσωτερικής μονάδας σκληρού δίσκου SATA 3,5 ιντσών ΣΗΜΕΙΩΣΗ Το σύστημα δεν υποστηρίζει μονάδες σκληρού δίσκου παράλληλου ATA (PATA) ή μονάδες σκληρού δίσκου PATA. Προτού αφαιρέσετε την παλιά μονάδα σκληρού δίσκου, βεβαιωθείτε ότι έχετε κρατήσει αντίγραφα ασφαλείας των δεδομένων από την παλιά μονάδα σκληρού δίσκου για να μπορέσετε να μεταφέρετε τα δεδομένα στη νέα μονάδα σκληρού δίσκου. Επίσης, εάν αντικαθιστάτε την κύρια μονάδα σκληρού δίσκου, βεβαιωθείτε ότι διαθέτετε σετ δίσκων επαναφοράς για να επαναφέρετε το λειτουργικό σύστημα, τα προγράμματα οδήγησης και τυχόν εφαρμογές λογισμικού που ήταν προεγκατεστημένες στον υπολογιστή. Η προεγκατεστημένη μονάδα σκληρού δίσκου 3,5 ιντσών βρίσκεται δίπλα στη μονάδα οπτικού δίσκου. Για να αφαιρέσετε και να αντικαταστήσετε τη μονάδα σκληρού δίσκου: 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. ELWW Τοποθέτηση και αφαίρεση μονάδων 23

30 6. Ανασηκώστε τη θήκη σκληρού δίσκου στην όρθια θέση. Εικόνα 2-22 Περιστροφή της θήκης σκληρού δίσκου προς τα πάνω 7. Αποσυνδέστε το καλώδιο δεδομένων (1) και το καλώδιο τροφοδοσίας (2) από την πίσω πλευρά της κύριας μονάδας σκληρού δίσκου. Εικόνα 2-23 Αποσύνδεση των καλωδίων δεδομένων και τροφοδοσίας της μονάδας σκληρού δίσκου 24 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

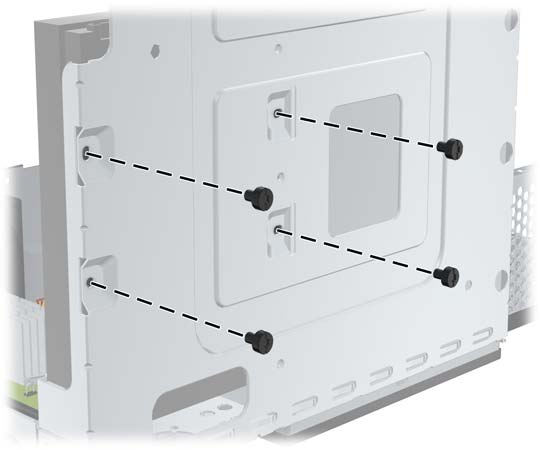

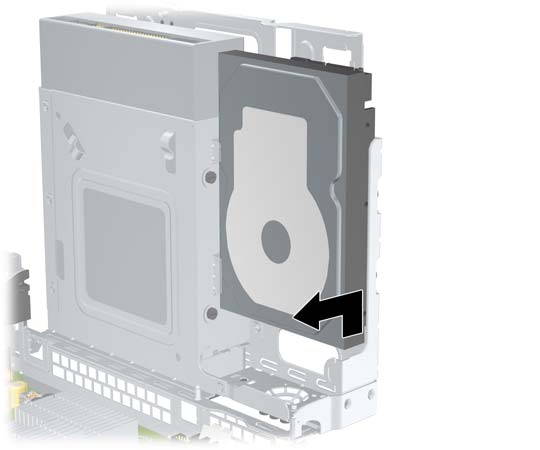

31 8. Αφαιρέστε τις τέσσερις βίδες επάνω στη θήκη δίσκου που ασφαλίζουν τη μονάδα σκληρού δίσκου στην υποδοχή. Εικόνα 2-24 Αφαίρεση των βιδών συγκράτησης μονάδας σκληρού δίσκου 9. Σύρετε τη μονάδα σκληρού δίσκου προς τα πίσω κατά περίπου 1,3 cm (1/2 ίντσα) και αφαιρέστε τη από τη θήκη της μονάδας. Εικόνα 2-25 Αφαίρεση της μονάδας σκληρού δίσκου Για να τοποθετήσετε μια μονάδα σκληρού δίσκου: 1. Για να αφαιρέσετε την παλιά μονάδα σκληρού δίσκου, ακολουθήστε τη διαδικασία που περιγράφεται παραπάνω. ELWW Τοποθέτηση και αφαίρεση μονάδων 25

32 2. Τοποθετήστε τη μονάδα σκληρού δίσκου ανάποδα. Ευθυγραμμίστε τη μονάδα με την υποδοχή της μονάδας σκληρού δίσκου στη θήκη, έτσι ώστε το κάτω μέρος της μονάδας σκληρού δίσκου να βρίσκεται δίπλα στο διαμέρισμα της μονάδας οπτικού δίσκου και οι υποδοχές των καλωδίων τροφοδοσίας και δεδομένων να βρίσκονται επάνω. Σύρετε τη μονάδα μέσα στη θήκη μέχρι το τέρμα. Εικόνα 2-26 Τοποθέτηση της μονάδας σκληρού δίσκου 3. Επανατοποθετήστε τις τέσσερις βίδες επάνω στη θήκη δίσκου που ασφαλίζουν τη μονάδα σκληρού δίσκου στην υποδοχή. ΣΗΜΕΙΩΣΗ Πρέπει να κρατάτε τη μονάδα σκληρού δίσκου στη θέση της με το ένα χέρι ενώ τοποθετείτε τις βίδες με το άλλο, ώστε να εξασφαλίσετε ότι οι τρύπες επάνω στη μονάδα σκληρού δίσκου ευθυγραμμίζονται με τις τρύπες για τις βίδες στη θήκη της μονάδας. Εικόνα 2-27 Επανατοποθέτηση των βιδών συγκράτησης μονάδας σκληρού δίσκου 26 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

33 4. Συνδέστε το καλώδιο δεδομένων (1) και το καλώδιο τροφοδοσίας (2) στην πίσω πλευρά της κύριας μονάδας σκληρού δίσκου. ΣΗΜΕΙΩΣΗ Το καλώδιο δεδομένων πρέπει να συνδεθεί στη σκούρα μπλε υποδοχή με την ένδειξη SATA 0 στη μητρική κάρτα για να αποφύγετε τα όποια προβλήματα απόδοσης της μονάδας σκληρού δίσκου. Εικόνα 2-28 Σύνδεση των καλωδίων τροφοδοσίας και δεδομένων της μονάδας σκληρού δίσκου. ΠΡΟΣΟΧΗ Μην τσακίζετε και μην κάμπτετε ένα καλώδιο δεδομένων SATA περισσότερα από 30 mm (1,18 ίντσες) σε περίμετρο. Μια έντονη κάμψη του καλωδίου θα σπάσει τα εσωτερικά σύρματα. 5. Επαναφέρετε τη θήκη μονάδας στην οριζόντια θέση. Εικόνα 2-29 Τοποθέτηση της θήκης της μονάδας 6. Επανατοποθετήστε το κάλυμμα του υπολογιστή. ELWW Τοποθέτηση και αφαίρεση μονάδων 27

34 7. Επανασυνδέστε το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και έπειτα ενεργοποιήστε τον υπολογιστή. 8. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. ΣΗΜΕΙΩΣΗ Εάν αντικαταστήσατε τη μονάδα σκληρού δίσκου, χρησιμοποιήστε το σετ δίσκων επαναφοράς για να επαναφέρετε το λειτουργικό σύστημα, τα προγράμματα οδήγησης και τυχόν εφαρμογές λογισμικού που ήταν προεγκατεστημένες στον υπολογιστή. Όταν ολοκληρωθεί η διαδικασία επαναφοράς, εγκαταστήστε εκ νέου τα προσωπικά σας αρχεία από το αντίγραφο ασφαλείας που είχατε δημιουργήσει πριν από την αντικατάσταση της μονάδας σκληρού δίσκου. 28 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

35 Α Προδιαγραφές Διαστάσεις επιτραπέζιου υπολογιστή Ύψος Πλάτος Βάθος 3,35 ίν. 15,17 ίν. 9,70 ίν. 8,5 cm 38,5 cm 24,6 cm Υπολογιζόμενο βάρος 17,9 λίβρες 8,1 kg Εύρος θερμοκρασίας Σε λειτουργία Εκτός λειτουργίας Σχετική υγρασία (χωρίς υγροποίηση) Σε λειτουργία Εκτός λειτουργίας (38,7 C μέγιστη σε θερμόμετρο υγρής σφαίρας) Μέγιστο υψόμετρο (χωρίς πίεση) Σε λειτουργία Εκτός λειτουργίας 50 με 104 F -22 με 140 F 20-85% 90% πόδια πόδια 10 με 40 C -30 με 60 C 20-85% 90% 3048 m 9144 m ΣΗΜΕΙΩΣΗ Η ονομαστική τιμή της θερμοκρασίας λειτουργίας μειώνεται κατά 1,0 C ανά 300 m (1000 πόδια) έως τα 3000 m ( πόδια) πάνω από τη στάθμη της θάλασσας, όταν δεν υπάρχει άμεσο ηλιακό φως. Η μέγιστη ταχύτητα μεταβολής είναι 10 C/ώρα. Το ανώτατο όριο ενδέχεται να περιορίζεται από τον τύπο και τον αριθμό των προαιρετικών εξαρτημάτων που έχουν εγκατασταθεί. Διάδοση θερμότητας Μέγιστος Τυπικός (ανενεργός) Τροφοδοτικό Εύρος τάσης λειτουργίας 1 Εύρος ονομαστικής τάσης Ονομαστική συχνότητα γραμμής 785 BTU/ώρα 150 BTU/ώρα 115V VAC VAC Hz 169 kg-cal/ώρα 38 kg-cal/ώρα 230V VAC VAC Hz Ισχύς εξόδου 150 W 150 W ELWW 29

36 Ονομαστικό ρεύμα εισόδου (μέγιστο) 1 90 VAC 180 VAC 1 Αυτό το σύστημα χρησιμοποιεί ένα τροφοδοτικό τάσης με ενεργή προσαρμογή ισχύος. Αυτό επιτρέπει στο σύστημα να καλύπτει τις απαιτήσεις του σήματος CE για χρήση στις χώρες της Ευρωπαϊκής Ένωσης. Η τροφοδοσία με ενεργητική διόρθωση του συντελεστή ισχύος έχει το πρόσθετο πλεονέκτημα ότι δεν απαιτεί διακόπτη επιλογής εύρους τάσης εισόδου. 30 Παράρτημα Α Προδιαγραφές ELWW

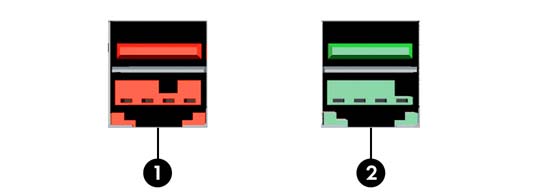

37 Β Θύρες PoweredUSB (ορισμένα μοντέλα) Σε ορισμένα μοντέλα έχει εγκατασταθεί κάρτα επέκτασης PoweredUSB. Αυτή η κάρτα παρέχει μια κόκκινη υποδοχή PoweredUSB 24 volt (1) και μια πράσινη υποδοχή PoweredUSB 12 volt (2). ΣΗΜΕΙΩΣΗ Το rp3000 υποστηρίζει είτε μονάδα ReadyBoost ή κάρτα επέκτασης PoweredUSB αλλά όχι και τις δύο αυτές επιλογές. Εικόνα Β-1 Θύρες PoweredUSB Η υποδοχή PoweredUSB 24 volt (1) και η υποδοχή PoweredUSB 12 volt (2) έχουν διαφορετικό κλειδί, ώστε να μην υπάρχει ο κίνδυνος λανθασμένης σύνδεσης. Εικόνα Β-2 Υποδοχή PoweredUSB 24 volt και υποδοχή PoweredUSB 12 volt ELWW 31

38 Για να αφαιρέσετε και να τοποθετήσετε κάρτα επέκτασης PoweredUSB: 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. 6. Ανασηκώστε τη θήκη σκληρού δίσκου στην όρθια θέση. Εικόνα Β-3 Περιστροφή της θήκης σκληρού δίσκου προς τα πάνω 32 Παράρτημα Β Θύρες PoweredUSB (ορισμένα μοντέλα) ELWW

39 7. Αποσυνδέστε τα καλώδια από την κάρτα (1), αφαιρέστε τις δύο βίδες που ασφαλίζουν την κάρτα στο πλαίσιο (2) και, στη συνέχεια, σηκώστε την κάρτα και αφαιρέστε την από το πλαίσιο (3). Εικόνα Β-4 Αφαίρεση της κάρτας επέκτασης PoweredUSB 8. Για να τοποθετήσετε τη νέα κάρτα PoweredUSB, τοποθετήστε την κάρτα μέσα στο πλαίσιο (1), τοποθετήστε τις βίδες που ασφαλίζουν την κάρτα στο πλαίσιο (2) και, στη συνέχεια, συνδέστε τα καλώδια στην κάρτα (3). ΣΗΜΕΙΩΣΗ Εάν υπάρχει κάλυμμα που σκεπάζει το άνοιγμα για τις θύρες στο πίσω μέρος του πλαισίου, πρέπει να το αφαιρέσετε. Θα χρειαστεί ενδεχομένως να αφαιρέσετε το καλώδιο τροφοδοσίας από το σύνδεσμο επάνω στο πλαίσιο, έτσι ώστε να φθάνει στην υποδοχή τροφοδοσίας της κάρτας. Εάν έχει εγκατασταθεί μονάδα ReadyBoost, πρέπει να την αφαιρέσετε για να συνδέσετε την κάρτα επέκτασης Powered USB. Εικόνα Β-5 Τοποθέτηση της κάρτας επέκτασης PoweredUSB ELWW 33

40 9. Επαναφέρετε τη θήκη σκληρού δίσκου στην κάτω θέση. Εικόνα Β-6 Τοποθέτηση της θήκης της μονάδας 10. Επανατοποθετήστε το κάλυμμα του υπολογιστή. 11. Επανασυνδέστε το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και έπειτα ενεργοποιήστε τον υπολογιστή. 12. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. 34 Παράρτημα Β Θύρες PoweredUSB (ορισμένα μοντέλα) ELWW

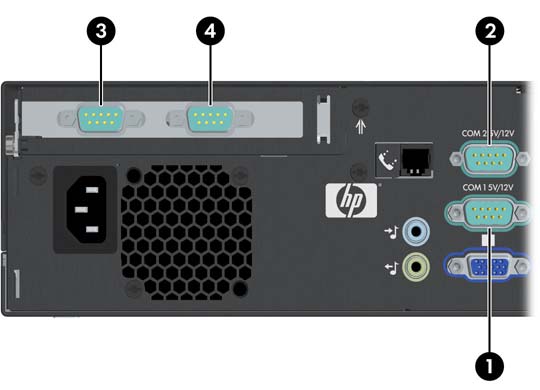

41 Γ Tροφοδοτούμενες σειριακές θύρες Υπάρχουν δύο τυπικές τροφοδοτούμενες σειριακές θύρες στον υπολογιστή, COM 1 και COM 2. Ορισμένα μοντέλα περιλαμβάνουν μια εγκατεστημένη τροφοδοτούμενη κάρτα επέκτασης θύρας που παρέχει δύο επιπλέον σειριακές θύρες, COM 3 και COM 4. Εικόνα Γ-1 Τροφοδοτούμενες σειριακές θύρες Στοιχ είο Περιγραφή Υποστήριξη +5V +12V 1 COM 1 Ναι Ναι 2 COM 2 Ναι Ναι 3 COM 3 (σε ορισμένα μοντέλα) Ναι Ναι 4 COM 4 (σε ορισμένα μοντέλα) Ναι Ναι ELWW 35

42 Αφαίρεση καλυμμάτων τροφοδοτούμενων σειριακών θυρών Αν οι τροφοδοτούμενες σειριακές θύρες έχουν διαμορφωθεί ως θύρες τροφοδοσίας από το εργοστάσιο, θα σκεπάζονται από προστατευτικά πλαστικά καλύμματα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε τα καλύμματα πριν συνδέσετε τροφοδοτούμενες σειριακές συσκευές Point of Sale. Εικόνα Γ-2 Αφαίρεση των καλυμμάτων από τις τροφοδοτούμενες σειριακές θύρες 36 Παράρτημα Γ Tροφοδοτούμενες σειριακές θύρες ELWW

43 Ρύθμιση τροφοδοσίας σε σειριακή θύρα Οι σειριακές θύρες στον υπολογιστή HP Point of Sale System μπορούν να διαμορφωθούν ως τυπικές (μη τροφοδοτούμενες) σειριακές θύρες ή τροφοδοτούμενες σειριακές θύρες. Ορισμένες συσκευές Point of Sale χρησιμοποιούν τροφοδοτούμενες σειριακές θύρες. Εάν μια σειριακή θύρα έχει διαμορφωθεί ως τροφοδοτούμενη θύρα, οι συσκευές που υποστηρίζουν τροφοδοτούμενη σειριακή διασύνδεση δεν απαιτούν εξωτερική πηγή τροφοδότησης. ΣΗΜΕΙΩΣΗ Ο υπολογιστής παραλαμβάνεται με ολοκληρωμένες ρυθμίσεις όλων των σειριακών θυρών σε τυπική σειριακή λειτουργία από προεπιλογή, εκτός εάν έχετε παραγγείλει αριθμούς AV τροφοδοτούμενης σειριακής θύρας. Οι βραχυκυκλωτήρες σειριακής θύρας στη μητρική κάρτα βρίσκονται στη θέση που απεικονίζεται στα παρακάτω σχέδια: Εικόνα Γ-3 Θέσεις βραχυκυκλωτήρων σειριακής θύρας στη μητρική κάρτα Στοιχείο Βραχυκυκλωτήρας Όνομα θύρας 1 P16 COM 1 2 P17 COM 2 Οι βραχυκυκλωτήρες σειριακής θύρας στην κάρτα επέκτασης τροφοδοτούμενης σειριακής θύρας βρίσκονται στη θέση που απεικονίζεται στο παρακάτω σχέδιο: ELWW Ρύθμιση τροφοδοσίας σε σειριακή θύρα 37

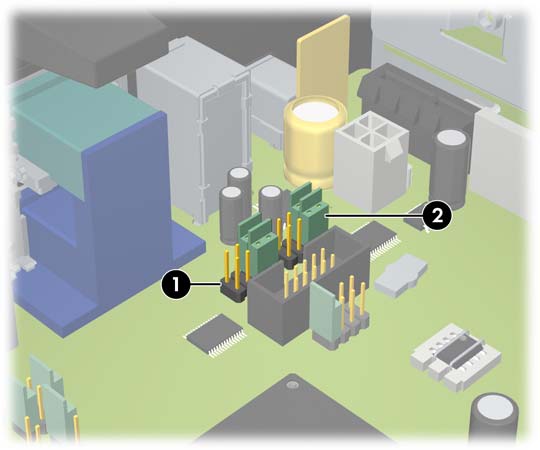

44 Εικόνα Γ-4 Θέσεις βραχυκυκλωτήρων σειριακής θύρας στην κάρτα επέκτασης Στοιχείο Βραχυκυκλωτήρας Όνομα θύρας 1 J4 COM 3 2 J5 COM 4 Για να διαμορφώσετε τις σειριακές θύρες σε τροφοδοτούμενες: 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. 38 Παράρτημα Γ Tροφοδοτούμενες σειριακές θύρες ELWW

45 6. Εάν αλλάζετε τη ρύθμιση σειριακής θύρας της μητρικής κάρτας COM 1 ή COM 2: α. Ανασηκώστε τη θήκη σκληρού δίσκου στην όρθια θέση. Εικόνα Γ-5 Περιστροφή της θήκης σκληρού δίσκου προς τα πάνω β. Τοποθετήστε τους βραχυκυκλωτήρες και τα καλώδια βραχυκυκλωτήρων στις κατάλληλες ακίδες για COM 1 (1) και COM 2 (2). (Ανατρέξτε στην ενότητα Πίνακας Γ-1 Διαμόρφωση τροφοδότησης σε σειριακή θύρα στη σελίδα 43 για να εντοπίσετε τις κατάλληλες ακίδες.) Εικόνα Γ-6 Βραχυκυκλωτήρες COM 1 και COM 2 ELWW Ρύθμιση τροφοδοσίας σε σειριακή θύρα 39

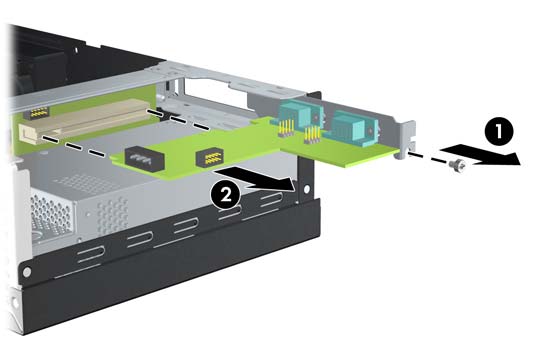

46 γ. Επαναφέρετε τη θήκη σκληρού δίσκου στην κάτω θέση. Εικόνα Γ-7 Τοποθέτηση της θήκης της μονάδας 7. Εάν αλλάζετε τη ρύθμιση της σειριακής θύρας κάρτας επέκτασης τροφοδοτούμενης σειριακής θύρας COM 3 ή COM 4: α. Εντοπίστε την κάρτα επέκτασης τροφοδοτούμενης σειριακής θύρας στην υποδοχή κάρτας επέκτασης. β. Αφαιρέστε τη βίδα που ασφαλίζει την κάρτα επέκτασης στο πλαίσιο (1). Κρατήστε την κάρτα από τις άκρες και κουνήστε την προσεκτικά μπρος-πίσω έως ότου απελευθερωθεί από την υποδοχή (2). Προσέξτε να μην χαράξετε την κάρτα ακουμπώντας τη σε άλλα εξαρτήματα. Εικόνα Γ-8 Αφαίρεση της κάρτας επέκτασης τροφοδοτούμενης σειριακής θύρας 40 Παράρτημα Γ Tροφοδοτούμενες σειριακές θύρες ELWW

47 γ. Τοποθετήστε τους βραχυκυκλωτήρες και τα καλώδια βραχυκυκλωτήρων στις κατάλληλες ακίδες για COM 3 (1) και COM 4 (2). (Ανατρέξτε στην ενότητα Πίνακας Γ-1 Διαμόρφωση τροφοδότησης σε σειριακή θύρα στη σελίδα 43 για να εντοπίσετε τις κατάλληλες ακίδες.) Εικόνα Γ-9 Βραχυκυκλωτήρες COM 3 και COM 4 δ. Για να τοποθετήσετε την κάρτα επέκτασης τροφοδοτούμενης σειριακής θύρας, ευθυγραμμίστε το βραχίονα της κάρτας επέκτασης με την ανοικτή υποδοχή στο πίσω μέρος του πλαισίου και σπρώξτε την κάρτα ευθεία μέσα στην υποδοχή επέκτασης (1). Επανατοποθετήστε τη βίδα που ασφαλίζει την κάρτα επάνω στο πλαίσιο (2). ΣΗΜΕΙΩΣΗ Κατά την εγκατάσταση μιας κάρτας επέκτασης, πιέστε σταθερά την κάρτα ώστε ολόκληρη η επιφάνεια σύνδεσης να εφαρμόσει σωστά στην υποδοχή της κάρτας επέκτασης. Εικόνα Γ-10 Τοποθέτηση της κάρτας επέκτασης τροφοδοτούμενης σειριακής θύρας ELWW Ρύθμιση τροφοδοσίας σε σειριακή θύρα 41

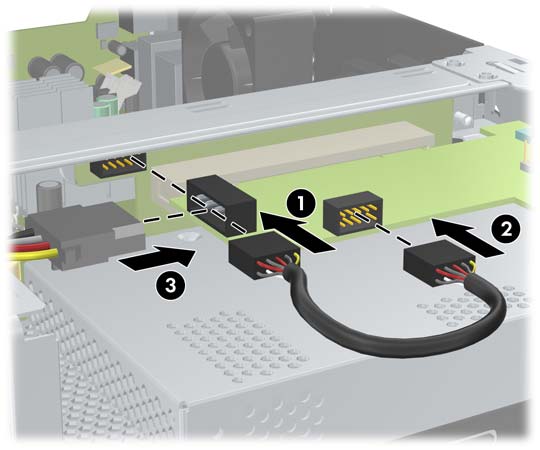

48 ε. Συνδέστε το καλώδιο δεδομένων στην κάρτα ανύψωσης (1) και την κάρτα επέκτασης (2). Συνδέστε το καλώδιο τροφοδοσίας στην κάρτα επέκτασης (3). Εικόνα Γ-11 Σύνδεση καλωδίων δεδομένων και τροφοδοσίας στην κάρτα επέκτασης τροφοδοτούμενης σειριακής θύρας 8. Επανατοποθετήστε το κάλυμμα του υπολογιστή. 9. Επανασυνδέστε το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και έπειτα ενεργοποιήστε τον υπολογιστή. 10. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. 11. Εάν οι σειριακές θύρες έχουν διαμορφωθεί σε τροφοδοτούμενη λειτουργία, συνδέστε την τροφοδοτούμενη συσκευή Point of Sale. 42 Παράρτημα Γ Tροφοδοτούμενες σειριακές θύρες ELWW

49 Πίνακας Γ-1 Διαμόρφωση τροφοδότησης σε σειριακή θύρα ΣΗΜΕΙΩΣΗ ρύθμιση. Η πρώτη σειρά στο επάνω μέρος του παραπάνω πίνακα απεικονίζει την προεπιλεγμένη Οι ακίδες DSUB 1 και 9 μπορούν να διαμορφωθούν ανεξάρτητα η μία από την άλλη. ELWW Ρύθμιση τροφοδοσίας σε σειριακή θύρα 43

50 Δ Αντικατάσταση μπαταρίας Η μπαταρία που συνοδεύει τον υπολογιστή, τροφοδοτεί το ρολόι πραγματικού χρόνου. Για να αντικαταστήσετε τη μπαταρία, χρησιμοποιήστε μπαταρία αντίστοιχη με αυτή που ήταν αρχικά τοποθετημένη στον υπολογιστή. Ο υπολογιστής διατίθεται με μπαταρία λιθίου 3 V τύπου κέρματος. ΠΡΟΕΙΔ/ΣΗ! Ο υπολογιστής περιέχει μια εσωτερική μπαταρία λιθίου-διοξειδίου του μαγγανίου. Μη κατάλληλος χειρισμός της μπαταρίας μπορεί να προκαλέσει πυρκαγιά και εγκαύματα. Για να μειώσετε τον κίνδυνο τραυματισμού: Μην επιχειρήσετε να επαναφορτίσετε τη μπαταρία. Αποφύγετε την έκθεση σε θερμοκρασίες υψηλότερες των 60 C (140 F). Μην αποσυναρμολογείτε την μπαταρία και αποφύγετε το βραχυκύκλωμα των εξωτερικών επαφών, την πτώση, τη διάτρηση ή την απόρριψή της σε φωτιά ή νερό. Αντικαταστήστε τη μόνο με μπαταρία της HP σχεδιασμένη για το συγκεκριμένο προϊόν. ΠΡΟΣΟΧΗ Είναι πολύ σημαντικό να δημιουργηθεί αντίγραφο ασφαλείας των ρυθμίσεων της μνήμης CMOS του υπολογιστή πριν από την αντικατάσταση της μπαταρίας. Όταν η μπαταρία αφαιρείται ή αντικαθίσταται, οι ρυθμίσεις CMOS διαγράφονται. Για περισσότερες πληροφορίες σχετικά με τη δημιουργία αντιγράφου ασφαλείας των ρυθμίσεων CMOS, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. ΣΗΜΕΙΩΣΗ Η διάρκεια ζωής της μπαταρίας λιθίου μπορεί να παραταθεί, αν συνδέσετε τον υπολογιστή σε ενεργή πρίζα AC. Η μπαταρία λιθίου χρησιμοποιείται μόνο όταν ο υπολογιστής ΔΕΝ τροφοδοτείται με ρεύμα AC. Η HP προτρέπει τους πελάτες της να ανακυκλώνουν το χρησιμοποιημένο ηλεκτρονικό εξοπλισμό, τα γνήσια δοχεία μελανιού της HP και τις επαναφορτιζόμενες μπαταρίες. Για περισσότερες πληροφορίες σχετικά με τα προγράμματα ανακύκλωσης, επισκεφτείτε τη διεύθυνση 1. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε από τον υπολογιστή όλα τα αφαιρούμενα μέσα, όπως CD. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. 44 Παράρτημα Δ Αντικατάσταση μπαταρίας ELWW

51 ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα του υπολογιστή. 6. Ανασηκώστε τη θήκη σκληρού δίσκου στην όρθια θέση. Εικόνα Δ-1 Περιστροφή της θήκης σκληρού δίσκου προς τα πάνω 7. Εντοπίστε τη μπαταρία και τη θήκη της μπαταρίας στη μητρική κάρτα. 8. Για να βγάλετε τη μπαταρία από τη θήκη της, πιέστε το μεταλλικό άγκιστρο που εξέχει πάνω από το ένα άκρο της μπαταρίας. Όταν η μπαταρία ανασηκωθεί, αφαιρέστε τη (1). 9. Για να τοποθετήσετε τη νέα μπαταρία, τοποθετήστε το ένα άκρο της κάτω από το χείλος της θήκης, με το θετικό πόλο προς τα πάνω. Σπρώξτε το άλλο άκρο προς τα κάτω έως ότου το άγκιστρο ασφαλίσει πάνω από το άλλο άκρο της μπαταρίας (2). Εικόνα Δ-2 Αφαίρεση και αντικατάσταση μπαταρίας Coin Cell ELWW 45

52 10. Επαναφέρετε τη θήκη σκληρού δίσκου στην κάτω θέση. Εικόνα Δ-3 Τοποθέτηση της θήκης της μονάδας 11. Επανατοποθετήστε το κάλυμμα του υπολογιστή. 12. Συνδέστε τον υπολογιστή στην πρίζα και ενεργοποιήστε τον. 13. Ρυθμίστε την ημερομηνία και την ώρα, τους κωδικούς σας και οποιεσδήποτε άλλες ειδικές ρυθμίσεις του συστήματος μέσω του Computer Setup. Ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. 14. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος του υπολογιστή. 46 Παράρτημα Δ Αντικατάσταση μπαταρίας ELWW

53 Ε Εξωτερικές συσκευές ασφαλείας ΣΗΜΕΙΩΣΗ Για περισσότερες πληροφορίες σχετικά με τις λειτουργίες ασφάλειας δεδομένων, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) και στον Οδηγό διαχείρισης επιτραπέζιων υπολογιστών στο DVD Τεκμηρίωση και διαγνωστικοί έλεγχοι. Εγκατάσταση κλειδαριάς ασφαλείας Οι κλειδαριές ασφαλείας που εμφανίζονται παρακάτω και στην επόμενη σελίδα μπορούν να χρησιμοποιηθούν για την προστασία του υπολογιστή. Κλειδαριά καλωδίου Εικόνα Ε-1 Εγκατάσταση κλειδαριάς ασφαλείας ELWW Εγκατάσταση κλειδαριάς ασφαλείας 47

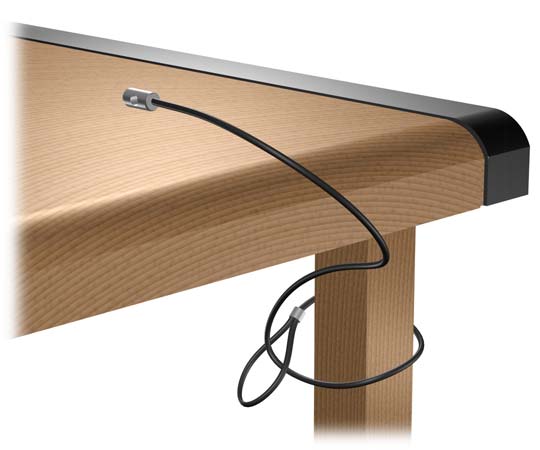

54 Λουκέτο Εικόνα Ε-2 Εγκατάσταση λουκέτου HP Business PC Security Lock 1. Στερεώστε το καλώδιο ασφαλείας τυλίγοντάς το γύρω από ένα σταθερό αντικείμενο. Εικόνα Ε-3 Στερέωση του καλωδίου σε σταθερό αντικείμενο 48 Παράρτημα Ε Εξωτερικές συσκευές ασφαλείας ELWW

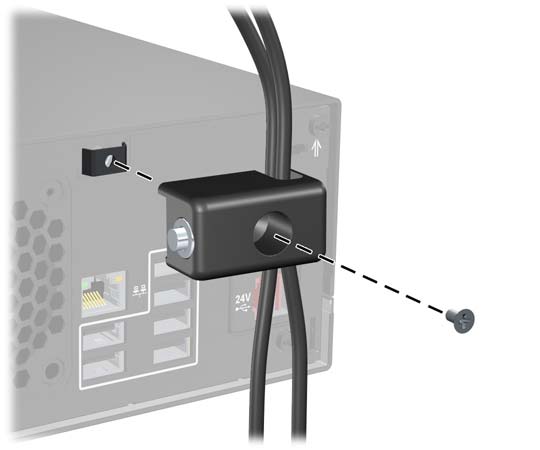

55 2. Εάν υπάρχουν καλώδια περιφερειακών συσκευών τα οποία θα θέλατε να ασφαλίσετε, περάστε τα μέσα από την κλειδαριά. Εικόνα Ε-4 Σύζευξη των καλωδίων των περιφερειακών συσκευών 3. Βιδώστε την κλειδαριά στο πλαίσιο με τη βίδα που παρέχεται. Εικόνα Ε-5 Σύνδεση της κλειδαριάς στο πλαίσιο ELWW Εγκατάσταση κλειδαριάς ασφαλείας 49

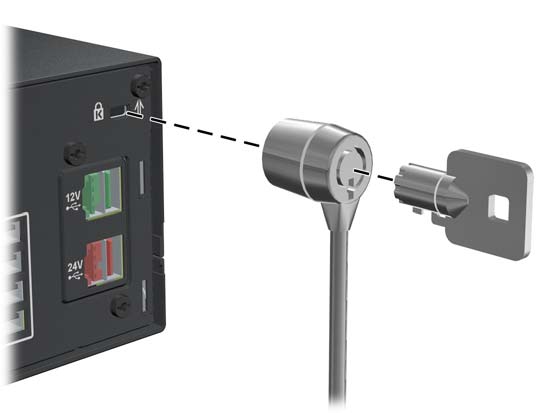

56 4. Εισάγετε το άκρο με το βύσμα του καλωδίου στην κλειδαριά (1) και πατήστε μέσα το κουμπί στο (2) για να κλειδώσετε την κλειδαριά. Χρησιμοποιήστε το κλειδί που παρέχεται για να ξεκλειδώσετε την κλειδαριά. Εικόνα Ε-6 Κλείδωμα της κλειδαριάς 50 Παράρτημα Ε Εξωτερικές συσκευές ασφαλείας ELWW

57 Ζ Ηλεκτροστατική εκκένωση Η εκκένωση στατικού ηλεκτρισμού από τα δάχτυλα ή άλλους αγωγούς μπορεί να προκαλέσει βλάβη στις μητρικές κάρτες ή σε άλλες συσκευές ευαίσθητες στο στατικό ηλεκτρισμό. Βλάβες αυτού του τύπου ενδέχεται να μειώσουν την αναμενόμενη διάρκεια ζωής της συσκευής. Αποφυγή βλαβών από στατικό ηλεκτρισμό Για να αποφύγετε βλάβες λόγω ηλεκτροστατικής εκκένωσης, τηρείτε τις εξής προφυλάξεις: Αποφεύγετε την επαφή με το χέρι, μεταφέροντας και αποθηκεύοντας τα προϊόντα σε συσκευασίες, οι οποίες τα προφυλάσσουν από το στατικό ηλεκτρισμό. Διατηρείτε τα εξαρτήματα που είναι ευαίσθητα στο στατικό ηλεκτρισμό στις συσκευασίες τους, μέχρι να φτάσουν σε σταθμούς εργασίας χωρίς στατικό ηλεκτρισμό. Πριν αφαιρέσετε την συσκευασία τους, τοποθετήστε τα εξαρτήματα σε γειωμένη επιφάνεια. Αποφεύγετε να ακουμπάτε τις ακίδες, τις άκρες των καλωδίων ή τα κυκλώματα. Όταν αγγίζετε μονάδες ή εξαρτήματα ευαίσθητα στο στατικό ηλεκτρισμό, να έχετε πάντα την κατάλληλη γείωση. Μέθοδοι γείωσης Υπάρχουν διάφοροι τρόποι γείωσης. Χρησιμοποιήστε έναν ή περισσότερους από τους ακόλουθους τρόπους κατά το χειρισμό ή την εγκατάσταση εξαρτημάτων ευαίσθητων στο στατικό ηλεκτρισμό: Χρησιμοποιήστε ένα λουράκι τυλιγμένο στον καρπό (wrist strap) το οποίο συνδέεται στο πλαίσιο του υπολογιστή ή σε ένα γειωμένο σταθμό εργασίας με ένα καλώδιο γείωσης. Τα λουράκια καρπού είναι εύκαμπτα λουριά με ελάχιστη αντίσταση στα καλώδια γείωσης 1 megohm +/- 10%. Για να παρέχεται η κατάλληλη γείωση, το λουράκι θα πρέπει να είναι σφιχτά δεμένο γύρω από το χέρι σας. Όταν εργάζεστε όρθιοι, χρησιμοποιείτε λουράκια για τους αστραγάλους, τα δάχτυλα των ποδιών ή τα παπούτσια. Όταν στέκεστε σε αγώγιμα πατώματα ή σε τάπητες διάχυσης ενέργειας, φορέστε τα λουράκια και στα δύο πόδια. Χρησιμοποιήστε αγώγιμα εργαλεία. Χρησιμοποιήστε ένα φορητό κιτ εργαλείων και έναν αντιστατικό τάπητα εργασίας. Εάν δεν διαθέτετε κανένα από τα προτεινόμενα μέσα για σωστή γείωση, επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο, μεταπωλητή ή παροχέα τεχνικής υποστήριξης της HP. ELWW Αποφυγή βλαβών από στατικό ηλεκτρισμό 51

58 ΣΗΜΕΙΩΣΗ Για περισσότερες πληροφορίες σχετικά με το στατικό ηλεκτρισμό, επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο, μεταπωλητή ή παροχέα τεχνικής υποστήριξης της HP. 52 Παράρτημα Ζ Ηλεκτροστατική εκκένωση ELWW

59 Η Οδηγίες για τη λειτουργία, την τυπική φροντίδα και την προετοιμασία του υπολογιστή για αποστολή Οδηγίες για τη λειτουργία και την τυπική φροντίδα του υπολογιστή Για τη σωστή ρύθμιση και τη φροντίδα του υπολογιστή και της οθόνης, ακολουθείτε τις εξής οδηγίες: Ο υπολογιστής πρέπει να προφυλάσσεται από υπερβολική υγρασία, άμεσο ηλιακό φως και ακραίες θερμοκρασίες περιβάλλοντος. Μην περιορίζετε την είσοδο του αέρα στο εσωτερικό του υπολογιστή φράσσοντας τις οπές εξαερισμού. Μην τοποθετείτε το πληκτρολόγιο ακριβώς μπροστά από τη μονάδα του επιτραπέζιου υπολογιστή και με κλειστές τις βάσεις στήριξης, γιατί και αυτό περιορίζει τη ροή αέρα. Ποτέ μην χρησιμοποιείτε τον υπολογιστή ενώ έχετε αφαιρέσει το κάλυμμα ή το πλευρικό πλαίσιο. Μην στοιβάζετε τον ένα υπολογιστή πάνω στον άλλο και μην τοποθετείτε τους υπολογιστές τόσο κοντά μεταξύ τους, ώστε ο καθένας να δέχεται τον ανακυκλωμένο ή προθερμασμένο αέρα του άλλου. Αν ο υπολογιστής πρόκειται να λειτουργήσει σε περιτοιχισμένο χώρο, ο χώρος αυτός θα πρέπει να διαθέτει κατάλληλο εξαερισμό, ενώ εξακολουθούν να ισχύουν οι ίδιες, προαναφερθείσες οδηγίες λειτουργίας. Αποφύγετε τη χρήση υγρών κοντά στον υπολογιστή και στο πληκτρολόγιο. Μην καλύπτετε τις σχισμές εξαερισμού της οθόνης με οποιουδήποτε είδους υλικό. Εγκαταστήστε ή ενεργοποιήστε τις λειτουργίες διαχείρισης ισχύος του λειτουργικού συστήματος ή άλλου λογισμικού, συμπεριλαμβανομένων των καταστάσεων αναμονής. Απενεργοποιήστε τον υπολογιστή προτού πραγματοποιήσετε οποιαδήποτε από τις ενέργειες που περιγράφονται παρακάτω: Αν χρειάζεται, καθαρίστε το εξωτερικό του υπολογιστή με ένα απαλό, υγρό πανί. Η χρήση προϊόντων καθαρισμού μπορεί να καταστρέψει το χρώμα ή το φινίρισμα. Κατά περιόδους, καθαρίζετε τις οπές εξαερισμού σε όλες τις αεριζόμενες πλευρές του υπολογιστή. Χνούδι, σκόνη ή άλλα ξένα σωματίδια μπορεί να φράσσουν τις οπές εξαερισμού και να περιορίζουν τη ροή του αέρα. ELWW Οδηγίες για τη λειτουργία και την τυπική φροντίδα του υπολογιστή 53
