Οδηγός αναφοράς υλικού Υπολογιστές HP Elite 7000 MT Series

Transcript

1 Οδηγός αναφοράς υλικού Υπολογιστές HP Elite 7000 MT Series

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Οι πληροφορίες που περιέχονται στο παρόν μπορεί να αλλάξουν χωρίς προειδοποίηση. Οι ονομασίες Microsoft, Windows και Windows Vista είναι εμπορικά σήματα ή σήματα κατατεθέντα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Οι μόνες εγγυήσεις για τα προϊόντα και τις υπηρεσίες της HP περιλαμβάνονται στις ρητές δηλώσεις που συνοδεύουν τέτοια προϊόντα και υπηρεσίες. Κανένα στοιχείο στο παρόν δεν δύναται να ερμηνευθεί ως πρόσθετη εγγύηση. Η HP δεν ευθύνεται για τεχνικά ή συντακτικά λάθη ή παραλείψεις στο παρόν. Το παρόν έγγραφο περιέχει αποκλειστικές πληροφορίες που προστατεύονται από πνευματικά δικαιώματα. Δεν επιτρέπεται η δημιουργία φωτοαντιγράφων, η αναπαραγωγή ή η μετάφραση σε άλλη γλώσσα τμήματος αυτού του εγγράφου χωρίς την προηγούμενη έγγραφη συναίνεση της Hewlett-Packard Company. Οδηγός αναφοράς υλικού Υπολογιστές HP Elite 7000 MT Series Πρώτη έκδοση (Οκτώβριος 2009) Κωδικός εγγράφου:

3 Πληροφορίες γι αυτό το έντυπο Αυτός ο οδηγός περιέχει βασικές πληροφορίες για την αναβάθμιση του συγκεκριμένου μοντέλου υπολογιστή. ΠΡΟΕΙΔ/ΣΗ! Το κείμενο που φέρει αυτήν την ένδειξη υποδηλώνει ότι τυχόν αδυναμία συμμόρφωσης με τις οδηγίες ενδέχεται να προκαλέσει τραυματισμό ή θάνατο. ΠΡΟΣΟΧΗ Το κείμενο που φέρει αυτήν την ένδειξη υποδηλώνει ότι τυχόν αδυναμία συμμόρφωσης με τις οδηγίες ενδέχεται να προκαλέσει βλάβη στον εξοπλισμό ή απώλεια δεδομένων. ΣΗΜΕΙΩΣΗ Το κείμενο με αυτή την επισήμανση παρέχει σημαντικές πρόσθετες πληροφορίες. ELWW iii

4 iv Πληροφορίες γι αυτό το έντυπο ELWW

5 Πίνακας περιεχομένων 1 Χαρακτηριστικά προϊόντος Χαρακτηριστικά τυπικής διαμόρφωσης... 1 Δυνατότητες αναβάθμισης και επισκευής... 1 Στοιχεία πρόσοψης... 2 Μέρη συσκευής ανάγνωσης καρτών μέσων... 3 Στοιχεία πίσω πλευράς... 4 Πληκτρολόγιο... 5 Χρήση του πλήκτρου με το λογότυπο των Windows... 5 Θέση σειριακού αριθμού Αναβαθμίσεις υλικού Προειδοποιήσεις και προφυλάξεις... 8 Αφαίρεση του καλύμματος πρόσβασης του υπολογιστή... 9 Επανατοποθέτηση του καλύμματος πρόσβασης του υπολογιστή Αφαίρεση πρόσοψης Αφαίρεση καλυμμάτων κενών θέσεων Επανατοποθέτηση της πρόσοψης Εγκατάσταση πρόσθετης μνήμης DIMM DDR3-SDRAM DIMM Σύνδεση στις υποδοχές DIMM Εγκατάσταση DIMM Αφαίρεση ή εγκατάσταση κάρτας επέκτασης Θέσεις μονάδων Εγκατάσταση πρόσθετων μονάδων Συνδέσεις μονάδας μητρικής κάρτας Αφαίρεση μονάδας οπτικού δίσκου Εγκατάσταση μονάδας οπτικού δίσκου στην υποδοχή μονάδας 5,25 ιντσών Αφαίρεση εξωτερικής μονάδας 3,5 ιντσών Εγκατάσταση μονάδας στην υποδοχή εξωτερικής μονάδας 3,5 ιντσών Αφαίρεση εσωτερικής μονάδας σκληρού δίσκου 3,5 ιντσών Εγκατάσταση εσωτερικής μονάδας σκληρού δίσκου 3,5 ιντσών Παράρτημα Α Προδιαγραφές Παράρτημα Β Αντικατάσταση μπαταρίας ELWW v

6 Παράρτημα Γ Εξωτερικές συσκευές ασφαλείας Εγκατάσταση κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Λουκέτο HP Business PC Security Lock Παράρτημα Δ Ηλεκτροστατική εκκένωση Αποφυγή βλαβών εξαιτίας του στατικού ηλεκτρισμού Τρόποι γείωσης Παράρτημα Ε Οδηγίες για τη λειτουργία, την τυπική φροντίδα και την προετοιμασία για αποστολή του υπολογιστή Οδηγίες για τη λειτουργία και τυπική φροντίδα του υπολογιστή Προφυλάξεις για τη μονάδα οπτικού δίσκου Λειτουργία Καθαρισμός Ασφάλεια Προετοιμασία για αποστολή Ευρετήριο vi ELWW

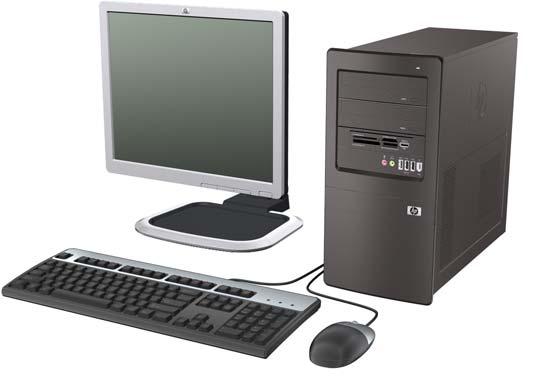

7 1 Χαρακτηριστικά προϊόντος Χαρακτηριστικά τυπικής διαμόρφωσης Οι λειτουργίες του υπολογιστή Elite 7000 MT Series μπορεί να διαφέρουν ανάλογα με το μοντέλο. Για ένα πλήρη κατάλογο του υλικού και του λογισμικού που είναι εγκατεστημένα στον υπολογιστή, εκτελέστε το βοηθητικό πρόγραμμα διαγνωστικού ελέγχου (περιλαμβάνεται μόνο σε ορισμένα μοντέλα υπολογιστών). Οδηγίες για τη χρήση του βοηθητικού προγράμματος παρέχονται στον Οδηγό αντιμετώπισης προβλημάτων. Εικόνα 1-1 Υπολογιστής HP Elite 7000 MT Series ΣΗΜΕΙΩΣΗ Η διαμόρφωση των μονάδων δίσκων που απεικονίζονται ενδέχεται να διαφέρουν συγκριτικά με το μοντέλο του υπολογιστή σας. Η παραπάνω εικόνα ενδέχεται να διαφέρει συγκριτικά με το μοντέλο του υπολογιστή σας. Δυνατότητες αναβάθμισης και επισκευής Ο υπολογιστής Microtower διαθέτει χαρακτηριστικά που διευκολύνουν την αναβάθμιση και επισκευή του. Για πολλές διαδικασίες εγκατάστασης που περιγράφονται σε αυτό το κεφάλαιο απαιτείται κατσαβίδι τύπου Torx T-15 ή επίπεδο κατσαβίδι. ELWW Χαρακτηριστικά τυπικής διαμόρφωσης 1

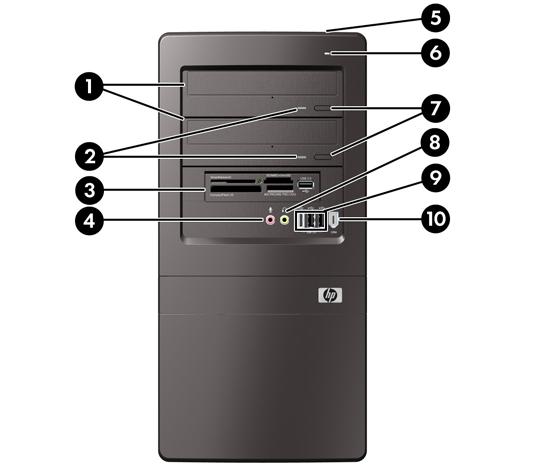

8 Στοιχεία πρόσοψης Η διαμόρφωση της μονάδας μπορεί να διαφέρει, ανάλογα με το μοντέλο. Εικόνα 1-2 Στοιχεία πρόσοψης Πίνακας 1-1 Στοιχεία πρόσοψης 1 Μονάδες οπτικού δίσκου 5,25 ιντσών 1 6 Φωτεινή ένδειξη δραστηριότητας σκληρού δίσκου 2 Φωτεινές ενδείξεις δραστηριότητας μονάδων οπτικού δίσκου 7 Κουμπιά εξαγωγής μονάδων οπτικού δίσκου 3 Συσκευή ανάγνωσης καρτών μέσων 3,5 ιντσών (προαιρετική) 2 8 Υποδοχή ακουστικών 4 Υποδοχή μικροφώνου 9 Θύρες USB 2.0 (Universal Serial Bus) 5 Κουμπί διπλής λειτουργίας 10 Θύρα Σε ορισμένα μοντέλα υπάρχουν προσόψεις κενών θέσεων πλαισίου που καλύπτουν μία ή και τις δύο υποδοχές μονάδας 5,25 ιντσών. 2 Ορισμένα μοντέλα έχουν ένα κάλυμμα κενής θέσης που καλύπτει την υποδοχή μονάδας 3,5 ιντσών. 2 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

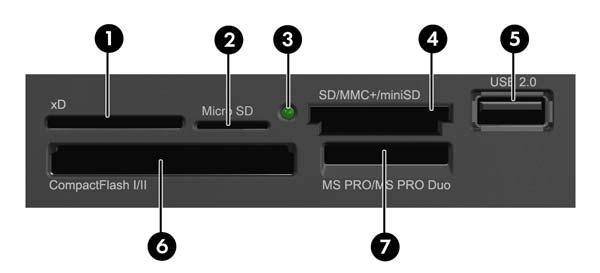

9 Μέρη συσκευής ανάγνωσης καρτών μέσων Η συσκευή ανάγνωσης καρτών μέσων είναι μια προαιρετική συσκευή που είναι διαθέσιμη σε ορισμένα μόνο μοντέλα. Ανατρέξτε στην παρακάτω εικόνα και πίνακα για να αναγνωρίσετε τα μέρη της συσκευής ανάγνωσης καρτών μέσων. Εικόνα 1-3 Μέρη συσκευής ανάγνωσης καρτών μέσων Πίνακας 1-2 Μέρη συσκευής ανάγνωσης καρτών μέσων Αρ. Υποδοχή Μέσα 1 xd xd-picture Card (xd) 2 MicroSD MicroSD (T-Flash) MicroSDHC 3 Φωτεινή ένδειξη δραστηριότητας για συσκευή ανάγνωσης καρτών μέσων 4 SD/MMC+/miniSD Secure Digital (SD) Secure Digital High Capacity (SDHC) MiniSD 5 USB Θύρα USB (Universal Serial Bus) 6 CompactFlash I/II Κάρτα CompactFlash Type 1 7 MS PRO/MS PRO DUO Memory Stick (MS) MagicGate Memory Stick (MG) MagicGate Memory Duo MiniSDHC MultiMediaCard (MMC) MultiMediaCard μειωμένου μεγέθους (RS MMC) Κάρτα CompactFlash Type 2 Memory Stick Select Memory Stick Duo (MS Duo) Memory Stick PRO (MS PRO) Κάρτα MultiMediaCard 4.0 (MMC Plus) MultiMediaCard 4.0 μειωμένου μεγέθους (MMC Mobile) MMC Micro (απαιτείται προσαρμογέας) MicroDrive Memory Stick PRO Duo (MS PRO Duo) Memory Stick PRO- HG Duo Memory Stick Micro (M2) (απαιτείται προσαρμογέας) ELWW Μέρη συσκευής ανάγνωσης καρτών μέσων 3

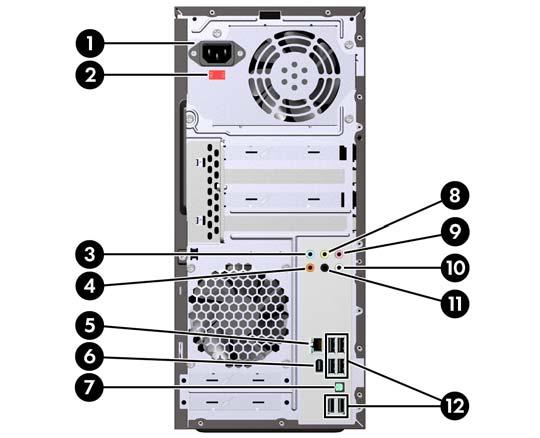

10 Στοιχεία πίσω πλευράς Εικόνα 1-4 Στοιχεία πίσω πλευράς Πίνακας 1-3 Στοιχεία πίσω πλευράς 1 Υποδοχή καλωδίου τροφοδοσίας 7 Υποδοχή S/PDIF (Sony/Philips Digital Interconnect Format) (πράσινη) 2 Διακόπτης επιλογής τάσης 8 Υποδοχή εξόδου για συσκευές ήχου που τροφοδοτούνται με ρεύμα (πράσινη) 3 Υποδοχή εισόδου ήχου (μπλε) 9 Υποδοχή μικροφώνου (ροζ) 4 Υποδοχή ήχου πίσω κεντρικού καναλιού/ υπογούφερ (πορτοκαλί) 10 Υποδοχή περιφερειακού ήχου πλαϊνού καναλιού (γκρι) 5 Υποδοχή δικτύου RJ Υποδοχή περιφερειακού ήχου πίσω καναλιού (μαύρη) 6 Θύρα Θύρες USB (Universal Serial Bus) ΣΗΜΕΙΩΣΗ Η διάταξη και ο αριθμός των υποδοχών ενδέχεται να ποικίλλουν ανάλογα με το μοντέλο. Για υποστήριξη εικόνας απαιτείται η εγκατάσταση κάρτας γραφικών PCI Express x16. Εάν έχει εγκατασταθεί κάρτα γραφικών PCI Express x1, μπορούν να χρησιμοποιηθούν ταυτόχρονα οι υποδοχές της κάρτας και της μητρικής κάρτας. Ίσως χρειαστεί να αλλάξετε ορισμένες ρυθμίσεις στο Computer Setup προκειμένου να χρησιμοποιήσετε και τις δύο υποδοχές. Για πληροφορίες σχετικά με τη ρύθμιση του ελεγκτή εκκίνησης VGA, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10). Όταν συνδέετε μια συσκευή στην μπλε υποδοχή εισόδου ήχου, εμφανίζεται ένα πλαίσιο διαλόγου που σας ρωτάει εάν θέλετε να χρησιμοποιήσετε την υποδοχή για συσκευή εισόδου ή για μικρόφωνο. Μπορείτε να αναδιαμορφώσετε την υποδοχή οποιαδήποτε στιγμή κάνοντας διπλό κλικ στο εικονίδιο Realtek HD Audio Manager, στη γραμμή εργασιών των Windows. 4 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

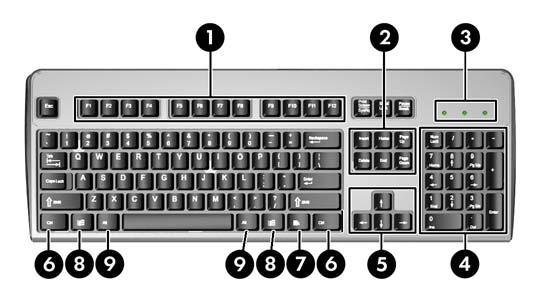

11 Πληκτρολόγιο Εικόνα 1-5 Στοιχεία πληκτρολογίου Πίνακας 1-4 Στοιχεία πληκτρολογίου 1 Πλήκτρα λειτουργιών Χρησιμοποιούνται για την εκτέλεση ειδικών λειτουργιών, ανάλογα με την εφαρμογή λογισμικού που χρησιμοποιείται. 2 Πλήκτρα επεξεργασίας Περιλαμβάνουν τα παρακάτω: Insert, Home, Page Up, Delete, End και Page Down. 3 Φωτεινές ενδείξεις κατάστασης Δηλώνουν την κατάσταση του υπολογιστή και των ρυθμίσεων του πληκτρολογίου (Num Lock, Caps Lock και Scroll Lock). 4 Αριθμητικά πλήκτρα Λειτουργούν όπως το πληκτρολόγιο μιας αριθμομηχανής. 5 Πλήκτρα βέλους Χρησιμοποιούνται για την περιήγηση σε ένα έγγραφο ή μια τοποθεσία web. Αυτά τα πλήκτρα επιτρέπουν τη μετακίνηση προς τα αριστερά, δεξιά, πάνω και κάτω, με χρήση του πληκτρολογίου αντί του ποντικού. 6 Πλήκτρα Ctrl Χρησιμοποιούνται σε συνδυασμό με άλλα πλήκτρα. Η εκτελούμενη ενέργεια εξαρτάται από την εφαρμογή που χρησιμοποιείτε. 7 Πλήκτρο εφαρμογών 1 Χρησιμοποιείται (όπως και το δεξί πλήκτρο του ποντικιού) για να ανοίξει αναδυόμενα μενού σε εφαρμογές του Microsoft Office. Ενδέχεται να εκτελεί διαφορετικές λειτουργίες σε άλλες εφαρμογές λογισμικού. 8 Πλήκτρα με το λογότυπο των Windows 1 Χρησιμοποιούνται για να ανοίξουν το μενού «Έναρξη» των Microsoft Windows. Χρησιμοποιούνται σε συνδυασμό με άλλα πλήκτρα για την εκτέλεση άλλων λειτουργιών. 9 Πλήκτρα Alt Χρησιμοποιούνται σε συνδυασμό με άλλα πλήκτρα. Η εκτελούμενη ενέργεια εξαρτάται από την εφαρμογή που χρησιμοποιείτε. 1 Τα πλήκτρα αυτά είναι διαθέσιμα σε ορισμένες γεωγραφικές περιοχές. Χρήση του πλήκτρου με το λογότυπο των Windows Χρησιμοποιήστε το πλήκτρο με το λογότυπο των Windows σε συνδυασμό με άλλα πλήκτρα για να εκτελέσετε συγκεκριμένες λειτουργίες που διατίθενται στο λειτουργικό σύστημα των Windows. Ανατρέξτε στην ενότητα Πληκτρολόγιο στη σελίδα 5 για αναγνώριση του πλήκτρου με το λογότυπο των Windows. Πίνακας 1-5 Λειτουργίες του πλήκτρου με το λογότυπο των Windows Οι ακόλουθες λειτουργίες του πλήκτρου με το λογότυπο των Windows είναι διαθέσιμες στα Microsoft Windows XP και Microsoft Windows Vista. Πλήκτρο με το λογότυπο των Windows Πλήκτρο με το λογότυπο των Windows + d Πλήκτρο με το λογότυπο των Windows + m Εμφανίζει ή αποκρύπτει το μενού «Έναρξη» Εμφανίζει την επιφάνεια εργασίας Ελαχιστοποιεί όλες τις ανοικτές εφαρμογές ELWW Πληκτρολόγιο 5

12 Πίνακας 1-5 Λειτουργίες του πλήκτρου με το λογότυπο των Windows (συνέχεια) Shift + πλήκτρο με το λογότυπο των Windows + m Πλήκτρο με το λογότυπο των Windows + e Πλήκτρο με το λογότυπο των Windows + f Πλήκτρο με το λογότυπο των Windows + Ctrl + f Πλήκτρο με το λογότυπο των Windows + F1 Πλήκτρο με το λογότυπο των Windows + l Πλήκτρο με το λογότυπο των Windows + r Πλήκτρο με το λογότυπο των Windows + u Πλήκτρο με το λογότυπο των Windows + Pause/Break Πλήκτρο με το λογότυπο των Windows + Tab Αναιρεί τη λειτουργία «Ελαχιστοποίηση όλων» Ενεργοποιεί την εφαρμογή «Ο Υπολογιστής μου» Πραγματοποιεί εκκίνηση της λειτουργίας «Εύρεση αρχείου» Πραγματοποιεί εκκίνηση της λειτουργίας «Εύρεση υπολογιστή» Εκκινεί τη «Βοήθεια» των Windows Εάν είστε συνδεδεμένοι σε έναν τομέα δικτύου, κλειδώνει τον υπολογιστή. Αν δεν είστε, παρέχει δυνατότητα εναλλαγής χρηστών Ανοίγει το παράθυρο διαλόγου «Εκτέλεση» Πραγματοποιεί εκκίνηση της λειτουργίας «Διαχείριση βοηθητικών προγραμμάτων» Εκκινεί το πλαίσιο διαλόγου για τις Ιδιότητες συστήματος Windows XP - Κυκλική κίνηση στα κουμπιά της γραμμής εργασιών Windows Vista - Κυκλική κίνηση σε προγράμματα στη γραμμή εργασιών με χρήση του Windows Flip 3-D Επιπρόσθετα στις λειτουργίες του πλήκτρου με το λογότυπο των Windows, οι ακόλουθες λειτουργίες είναι επίσης διαθέσιμες στα Microsoft Windows Vista. Ctrl + Πλήκτρο με το λογότυπο των Windows + Tab Πλήκτρο με το λογότυπο των Windows + πλήκτρο διαστήματος Πλήκτρο με το λογότυπο των Windows + g Πλήκτρο με το λογότυπο των Windows + u Πλήκτρο με το λογότυπο των Windows + x Πλήκτρο με το λογότυπο των Windows + οποιοδήποτε αριθμητικό πλήκτρο Χρησιμοποιήστε τα πλήκτρα βέλους για να κινηθείτε κυκλικά στα προγράμματα στη γραμμή εργασιών με χρήση του Windows Flip 3-D Φέρνει όλες τις μικροεφαρμογές στο προσκήνιο και επιλέγει την πλευρική εργαλειοθήκη των Windows. Κυκλική μετακίνηση στις μικροεφαρμογές της πλευρικής εργαλειοθήκης Εκκινεί το Κέντρο Διευκόλυνσης Πρόσβασης Εκκινεί το Κέντρο φορητότητας των Windows Εκκινεί τη συντόμευση γρήγορης εκκίνησης που βρίσκεται στη θέση που αντιστοιχεί στον αριθμό (για παράδειγμα, το πλήκτρο με το λογότυπο των Windows + το 1 εκκινεί την πρώτη συντόμευση στο μενού γρήγορης εκκίνησης) 6 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

13 Θέση σειριακού αριθμού Κάθε υπολογιστής έχει ένα μοναδικό σειριακό αριθμό και αναγνωριστικό αριθμό προϊόντος που βρίσκονται στην πάνω αριστερή πλευρά του υπολογιστή. Αναφέρετε αυτό τον αριθμό κάθε φορά που απευθύνεστε στην υπηρεσία εξυπηρέτησης πελατών για βοήθεια. Εικόνα 1-6 Θέσεις σειριακού αριθμού και αναγνωριστικού προϊόντος ELWW Θέση σειριακού αριθμού 7

14 2 Αναβαθμίσεις υλικού Προειδοποιήσεις και προφυλάξεις Πριν πραγματοποιήσετε οποιαδήποτε αναβάθμιση, διαβάστε προσεκτικά όλες τις σχετικές οδηγίες, προφυλάξεις και προειδοποιήσεις αυτού του οδηγού. ΠΡΟΕΙΔ/ΣΗ! Για να μειώσετε τον κίνδυνο τραυματισμού από ηλεκτροπληξία, επαφή με θερμές επιφάνειες ή ανάφλεξη: Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αφήστε τα εσωτερικά εξαρτήματα του συστήματος να κρυώσουν πριν τα ακουμπήσετε. Μη συνδέετε ακροδέκτες τηλεπικοινωνιών ή τηλεφώνου στις υποδοχές της κάρτας διασύνδεσης δικτύου (NIC). Μην απενεργοποιείτε τη γείωση του καλωδίου τροφοδοσίας. Η γείωση είναι ένα σημαντικό χαρακτηριστικό ασφάλειας. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα με γείωση στην οποία η πρόσβαση είναι εύκολη ανά πάσα στιγμή. Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, διαβάστε τον Οδηγό άνεσης & ασφάλειας. Περιγράφει τον κατάλληλο σταθμό εργασίας, τη σωστή ρύθμιση και στάση, καθώς και τις κατάλληλες συνήθειες για την υγεία και την εργασία και παρέχει σημαντικές πληροφορίες ηλεκτρικής και μηχανικής ασφάλειας. Ο οδηγός αυτός βρίσκεται στο web, στην τοποθεσία ΠΡΟΣΟΧΗ Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει τον στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στο Παράρτημα Δ, Ηλεκτροστατική εκκένωση στη σελίδα 45. Όταν ο υπολογιστής είναι συνδεδεμένος σε μια πηγή τροφοδοσίας AC, η μητρική κάρτα τροφοδοτείται πάντα με ρεύμα. Πριν ανοίξετε το κάλυμμα του υπολογιστή, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε βλάβες στα εσωτερικά εξαρτήματα. 8 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

15 Αφαίρεση του καλύμματος πρόσβασης του υπολογιστή 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε τη βίδα (1) που ασφαλίζει το κάλυμμα πρόσβασης στο πλαίσιο του υπολογιστή. 6. Σύρετε το κάλυμμα πρόσβασης του υπολογιστή (2) προς τα πίσω κατά 1,3 cm (1/2 ίντσα) περίπου και, στη συνέχεια, ανασηκώστε το και αφαιρέστε το από τη μονάδα. ΣΗΜΕΙΩΣΗ Μπορείτε να τοποθετήσετε τον υπολογιστή στο πλάι για να εγκαταστήσετε εσωτερικά εξαρτήματα. Βεβαιωθείτε ότι η πλευρά του καλύμματος πρόσβασης είναι στραμμένη προς τα επάνω. Εικόνα 2-1 Αφαίρεση του καλύμματος πρόσβασης του υπολογιστή ELWW Αφαίρεση του καλύμματος πρόσβασης του υπολογιστή 9

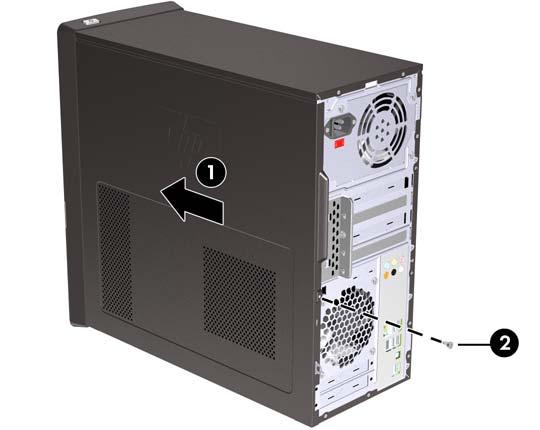

16 Επανατοποθέτηση του καλύμματος πρόσβασης του υπολογιστή Τοποθετήστε το κάλυμμα πρόσβασης στο πλαίσιο αφήνοντας περίπου 1,3 cm (1/2 ίντσα) του καλύμματος να εξέχει από το πίσω μέρος του πλαισίου και σύρετέ το στη θέση του (1). Βεβαιωθείτε ότι η οπή της βίδας είναι ευθυγραμμισμένη με την οπή του πλαισίου και σφίξτε τη βίδα (2). Εικόνα 2-2 Επανατοποθέτηση του καλύμματος πρόσβασης του υπολογιστή 10 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

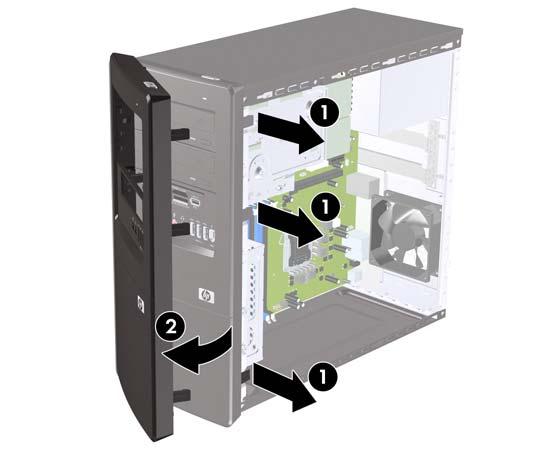

17 Αφαίρεση πρόσοψης 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης του υπολογιστή. 6. Πιέστε προς τα έξω τις τρεις ασφάλειες που υπάρχουν στη δεξιά πλευρά της πρόσοψης (1), περιστρέψτε τη δεξιά πλευρά της πρόσοψης και αφαιρέστε τη από το πλαίσιο (2) και έπειτα κάντε το ίδιο για την αριστερή πλευρά. Εικόνα 2-3 Αφαίρεση πρόσοψης ELWW Αφαίρεση πρόσοψης 11

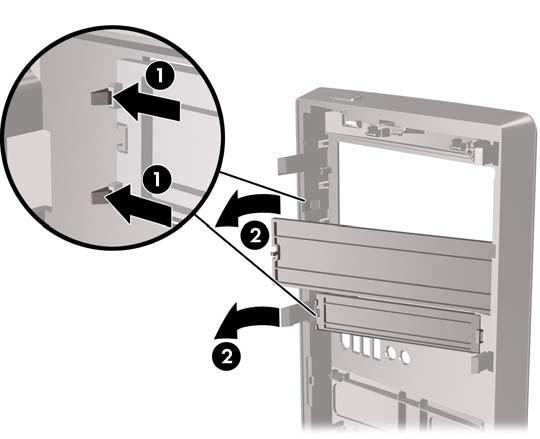

18 Αφαίρεση καλυμμάτων κενών θέσεων Σε ορισμένα μοντέλα, υπάρχουν κενές θέσεις πλαισίου που καλύπτουν εξωτερικές υποδοχές μονάδων 3,5 ιντσών και 5,25 ιντσών και πρέπει να αφαιρεθούν πριν την εγκατάσταση μιας μονάδας. Για να αφαιρέσετε μια κενή θέση πλαισίου: 1. Ακολουθήστε τις οδηγίες που περιγράφονται στην ενότητα Αφαίρεση πρόσοψης στη σελίδα Πιέστε τις δύο προεξοχές συγκράτησης προς την εξωτερική αριστερή άκρη της πρόσοψης (1) και τραβήξτε το κάλυμμα της κενής θέσης προς τα μέσα για να το αφαιρέσετε (2). Εικόνα 2-4 Αφαίρεση καλύμματος κενής θέσης 12 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

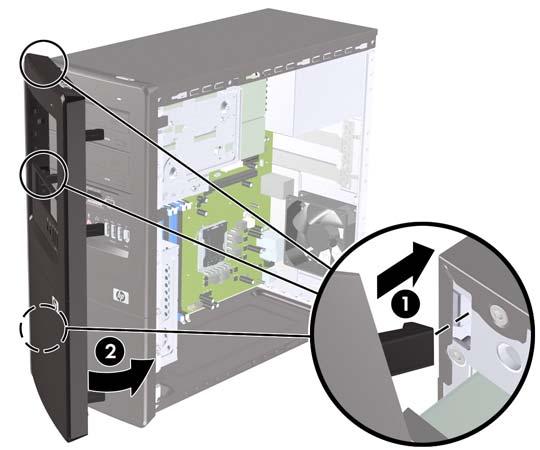

19 Επανατοποθέτηση της πρόσοψης Εισαγάγετε τα τρία άγκιστρα της αριστερής πλευράς της πρόσοψης στις υποδοχές του πλαισίου (1) και περιστρέψτε την πρόσοψη από αριστερά προς τα δεξιά (2), για να ασφαλίσει στη θέση της. Εικόνα 2-5 Επανατοποθέτηση της πρόσοψης ELWW Επανατοποθέτηση της πρόσοψης 13

20 Εγκατάσταση πρόσθετης μνήμης DIMM Ο υπολογιστής συνοδεύεται από μονάδες μνήμης DIMM DDR3-SDRAM. Οι υποδοχές μνήμης στη μητρική κάρτα μπορούν να δεχτούν έως τέσσερις τυποποιημένες μονάδες μνήμης DIMM. Αυτές οι υποδοχές μνήμης φέρουν τουλάχιστον μία προεγκατεστημένη μονάδα μνήμης DIMM. Για να επιτύχετε τη μέγιστη υποστήριξη μνήμης, η μητρική κάρτα μπορεί να δεχτεί μνήμη έως και 8 GB, η οποία έχει ρυθμιστεί σε λειτουργία διπλού καναλιού υψηλής απόδοσης. DDR3-SDRAM DIMM Για τη σωστή λειτουργία του συστήματος, οι μονάδες μνήμης DIMM DDR3-SDRAM πρέπει να είναι: τυποποιημένες 240 ακίδων συμβατές με PC , 1333 MHz χωρίς αποθηκευτική μνήμη μονάδες μνήμης DIMM DDR3-SDRAM 1,5 volt Οι μονάδες μνήμης DIMM DDR3-SDRAM πρέπει επίσης: να υποστηρίζουν αδράνεια CAS 9 DDR Mhz (χρονισμός 9-9-9) να περιέχουν τις υποχρεωτικές πληροφορίες JEDEC SPD Επιπλέον, ο υπολογιστής υποστηρίζει: τεχνολογίες μνήμης 512 Mbit, 1 Gbit και 2 Gbit εκτός ECC DIMM μονής και διπλής όψης DIMM που περιλαμβάνουν συσκευές DDR x8 και x16. Οι DIMM με x4 SDRAM δεν υποστηρίζονται ΣΗΜΕΙΩΣΗ Το σύστημα δεν θα λειτουργεί κανονικά αν εγκαταστήσετε μη υποστηριζόμενες DIMM. 14 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

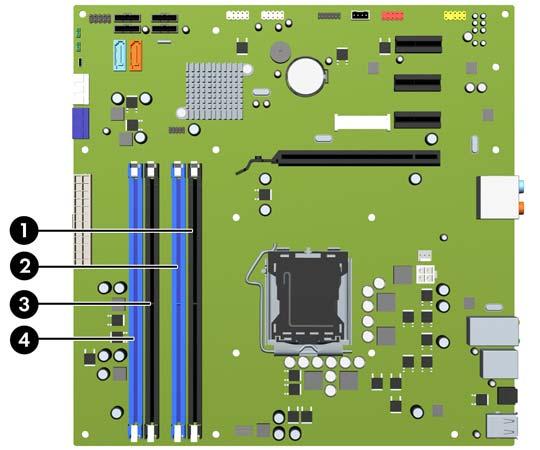

21 Σύνδεση στις υποδοχές DIMM Η μητρική κάρτα διαθέτει τέσσερις υποδοχές μονάδων μνήμης DIMM, δύο σε κάθε κανάλι. Οι υποδοχές φέρουν τις ενδείξεις XMM1, XMM2, XMM3 και XMM4. Οι υποδοχές XMM1 και XMM2 λειτουργούν στο κανάλι μνήμης A. Οι υποδοχές XMM3 και XMM4 λειτουργούν στο κανάλι μνήμης B. Εικόνα 2-6 Θέσεις υποδοχών DIMM Πίνακας 2-1 Θέσεις υποδοχών DIMM Στοιχείο Περιγραφή Χρώμα υποδοχής 1 Υποδοχή XMM1, Κανάλι A Μαύρο 2 Υποδοχή XMM2, Κανάλι Α (χρησιμοποιείται πρώτη) Μπλε 3 Υποδοχή XMM3, Κανάλι Β Μαύρο 4 Υποδοχή XMM4, Κανάλι Β (χρησιμοποιείται δεύτερη) Μπλε ΣΗΜΕΙΩΣΗ Μια μονάδα μνήμης DIMM πρέπει να καταλαμβάνει την υποδοχή XMM1. Το σύστημα τίθεται αυτόματα σε λειτουργία μονού καναλιού, λειτουργία διπλού καναλιού ή ευέλικτη λειτουργία, ανάλογα με τον τρόπο εγκατάστασης των DIMM. Το σύστημα τίθεται σε λειτουργία μονού καναλιού αν οι υποδοχές DIMM χρησιμοποιούνται σε ένα μόνο κανάλι. Το σύστημα θα βρίσκεται σε λειτουργία διπλού καναλιού μεγαλύτερης απόδοσης αν η συνολική χωρητικότητα μνήμης των μονάδων DIMM στο Κανάλι Α είναι ίση με τη χωρητικότητα μνήμης των μονάδων DIMM στο Κανάλι Β. Ωστόσο, η τεχνολογία και το εύρος της συσκευής μπορεί να διαφέρουν από κανάλι σε κανάλι. Αν, για παράδειγμα, στο Κανάλι Α τοποθετηθούν δύο μονάδες μνήμης DIMM χωρητικότητας 1 GB και στο Κανάλι Β τοποθετηθεί μία μονάδα μνήμης DIMM χωρητικότητας 2 GB, τότε το σύστημα θα βρίσκεται σε λειτουργία διπλού καναλιού. Το σύστημα θα βρίσκεται σε ευέλικτη λειτουργία εάν η συνολική χωρητικότητα μνήμης των μονάδων μνήμης DIMM στο Κανάλι A δεν ισούται με τη συνολική χωρητικότητα μνήμης των μονάδων μνήμης DIMM στο Κανάλι B. Κατά την ευέλικτη λειτουργία, το κανάλι με τη λιγότερη ποσότητα μνήμης περιγράφει τη συνολική ποσότητα μνήμης που αντιστοιχίζεται στο διπλό κανάλι ELWW Εγκατάσταση πρόσθετης μνήμης 15

22 και το υπόλοιπο αντιστοιχίζεται σε μονό κανάλι. Για βέλτιστη ταχύτητα, τα κανάλια θα πρέπει να είναι ισορροπημένα ώστε η μεγαλύτερη ποσότητα μνήμης να διαμοιράζεται μεταξύ των δύο καναλιών. Εάν ένα κανάλι πρόκειται να περιλαμβάνει περισσότερη μνήμη από το άλλο, η μεγαλύτερη ποσότητα θα πρέπει να εκχωρηθεί στο Κανάλι Α. Για παράδειγμα, εάν τοποθετείτε στις υποδοχές μία μονάδα μνήμης DIMM 2 GB και τρεις μονάδες μνήμης DIMM 1 GΒ, το κανάλι Α θα πρέπει να περιλαμβάνει τη μονάδα μνήμης DIMM 2 GB και μία μονάδα μνήμης DIMM 1 GΒ και το κανάλι Β θα πρέπει να περιλαμβάνει τις δύο μονάδες μνήμης DIMM 1 GB. Με αυτή τη διαμόρφωση, τα 4 GB θα λειτουργούν ως διπλό κανάλι και το 1 GB θα λειτουργεί ως μονό κανάλι. Σε όλους τους τρόπους λειτουργίας, η μέγιστη ταχύτητα λειτουργίας καθορίζεται από τη βραδύτερη DIMM του συστήματος. Εγκατάσταση DIMM ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να εκτονωθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στις μονάδες μνήμης ή στη μητρική κάρτα. Οι υποδοχές μονάδων μνήμης έχουν επίχρυσες μεταλλικές επαφές. Κατά την αναβάθμιση της μνήμης, είναι σημαντικό να χρησιμοποιηθούν μονάδες μνήμης με επίχρυσες μεταλλικές επαφές προκειμένου να εμποδίζεται η διάβρωση ή/και η οξείδωση που οφείλεται στην επαφή μη συμβατών μετάλλων. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στις προαιρετικές κάρτες. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στο Παράρτημα Δ, Ηλεκτροστατική εκκένωση στη σελίδα 45. Κατά τη μεταχείριση μιας μονάδας μνήμης, φροντίστε να μην αγγίξετε τις επαφές. Εάν το κάνετε αυτό, μπορεί να προκληθεί ζημιά στη μονάδα. 1. Αφαιρέστε/αποσυνδέστε κάθε συσκευή ασφαλείας που ενδέχεται να εμποδίζει το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε σωστά τον υπολογιστή, μέσω του λειτουργικού συστήματος, και στη συνέχεια απενεργοποιήστε τυχόν εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να εκτονωθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στις μονάδες μνήμης ή στη μητρική κάρτα. 5. Αφαιρέστε το κάλυμμα πρόσβασης του υπολογιστή. 6. Εντοπίστε τις υποδοχές μονάδας μνήμης επάνω στη μητρική κάρτα. ΠΡΟΕΙΔ/ΣΗ! Για να μειώσετε τον κίνδυνο τραυματισμού λόγω θερμότητας, αφήστε τα εσωτερικά στοιχεία του συστήματος να κρυώσουν πριν τα αγγίξετε. 16 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

23 7. Ανοίξτε και τις δύο ασφάλειες της υποδοχής μονάδας μνήμης (1) και τοποθετήστε τη μονάδα μνήμης στην υποδοχή (2). Εικόνα 2-7 Εγκατάσταση DIMM ΣΗΜΕΙΩΣΗ Η μονάδα μνήμης μπορεί να εγκατασταθεί κατά έναν μόνο τρόπο. Ευθυγραμμίστε την εγκοπή επάνω στη μονάδα με την προεξοχή στην υποδοχή μνήμης. Μια μονάδα μνήμης DIMM πρέπει να καταλαμβάνει την υποδοχή XMM1. Χρησιμοποιείτε πάντα τις μαύρες υποδοχές πριν από τις μπλε υποδοχές σε κάθε κανάλι. Προκειμένου να δημιουργήσετε διαμόρφωση μνήμης διπλού καναλιού, η χωρητικότητα μνήμης του Καναλιού A πρέπει να ισούται με τη χωρητικότητα μνήμης του Καναλιού B. Ανατρέξτε στην ενότητα Σύνδεση στις υποδοχές DIMM στη σελίδα 15 για περισσότερες πληροφορίες. 8. Σπρώξτε σταθερά προς τα κάτω τη μονάδα DIMM μέσα στην υποδοχή και βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί πλήρως και έχει ασφαλίσει στη θέση της. Η μονάδα DIMM πρέπει να συρθεί πλήρως και να εγκατασταθεί ευθυγραμμισμένα μέσα στην υποδοχή προκειμένου να αποφευχθεί η καταστροφή της μνήμης. Βεβαιωθείτε ότι οι ασφάλειες είναι κλειστές (3). 9. Επαναλάβετε τα βήματα 7 και 8 για να εγκαταστήσετε πρόσθετες μονάδες. 10. Επανατοποθετήστε το κάλυμμα πρόσβασης του υπολογιστή. 11. Συνδέστε εκ νέου το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και στη συνέχεια ενεργοποιήστε τον υπολογιστή. Ο υπολογιστής θα πρέπει να αναγνωρίσει αυτόματα την πρόσθετη μνήμη όταν τον ενεργοποιήσετε. 12. Κλειδώστε τις συσκευές ασφαλείας που είχατε αποσυνδέσει όταν αφαιρέσατε το κάλυμμα πρόσβασης. ELWW Εγκατάσταση πρόσθετης μνήμης 17

24 Αφαίρεση ή εγκατάσταση κάρτας επέκτασης Ο υπολογιστής διαθέτει τρεις υποδοχές επέκτασης PCI Express x1 και μία υποδοχή επέκτασης PCI Express x16. Οι υποδοχές επέκτασης μπορούν να δεχτούν κάρτες επέκτασης πλήρους ύψους ή μισού ύψους. Εικόνα 2-8 Θέσεις υποδοχών επέκτασης Πίνακας 2-2 Θέσεις υποδοχών επέκτασης Στοιχείο Περιγραφή 1 Υποδοχή επέκτασης PCI Express x1 2 Υποδοχή επέκτασης PCI Express x1 3 Υποδοχή επέκτασης PCI Express x1 4 Υποδοχή επέκτασης PCI Express x16 ΣΗΜΕΙΩΣΗ Μπορείτε να εγκαταστήσετε μια κάρτα επέκτασης PCI Express x1, x4, x8, x16 στη θύρα επέκτασης PCI Express x16. Για να αφαιρέσετε, αντικαταστήσετε ή προσθέσετε μια κάρτα επέκτασης: 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης του υπολογιστή. 18 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

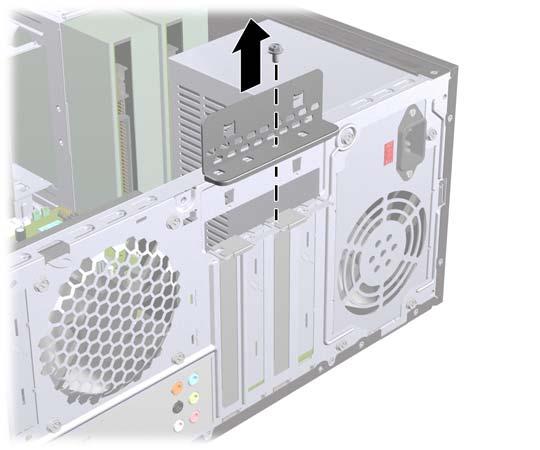

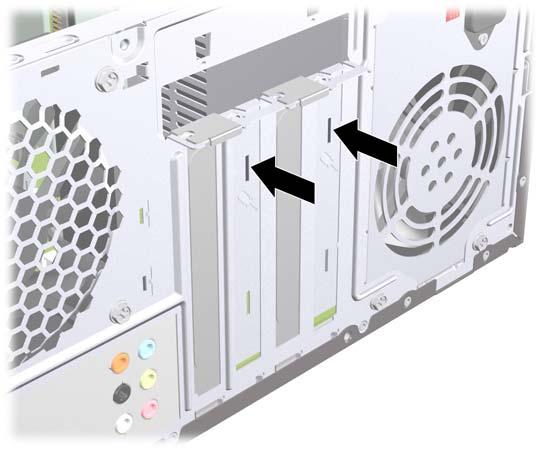

25 6. Εντοπίστε τη σωστή διαθέσιμη υποδοχή επέκτασης στην κάρτα του συστήματος και την αντίστοιχη υποδοχή επέκτασης στο πίσω μέρος του πλαισίου του υπολογιστή. 7. Στο πίσω μέρος του υπολογιστή, υπάρχει μια κλειδαριά καλύμματος υποδοχής, η οποία συγκρατεί τους βραχίονες της κάρτας επέκτασης σταθερά στη θέση τους. Αφαιρέστε τη βίδα από την κλειδαριά του καλύμματος υποδοχής και σύρετε την κλειδαριά προς τα πάνω για να την αφαιρέσετε από το πλαίσιο. Εικόνα 2-9 Άνοιγμα της κλειδαριάς του καλύμματος υποδοχής 8. Πριν την εγκατάσταση μιας κάρτας επέκτασης, αφαιρέστε το κάλυμμα της υποδοχής επέκτασης ή την υπάρχουσα κάρτα επέκτασης. ΣΗΜΕΙΩΣΗ Για να αφαιρέσετε μια εγκατεστημένη κάρτα επέκτασης, αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στην κάρτα. α. Εάν τοποθετείτε κάρτα επέκτασης σε κενή υποδοχή, πρέπει να χρησιμοποιήσετε ένα επίπεδο κατσαβίδι για να βγάλετε το μεταλλικό προστατευτικό στην πίσω πλευρά του υπολογιστή, που καλύπτει την υποδοχή επέκτασης. Βεβαιωθείτε ότι αφαιρείτε το κατάλληλο προστατευτικό για την κάρτα επέκτασης που θέλετε να εγκαταστήσετε. Εικόνα 2-10 Αφαίρεση καλύμματος υποδοχής επέκτασης ELWW Αφαίρεση ή εγκατάσταση κάρτας επέκτασης 19

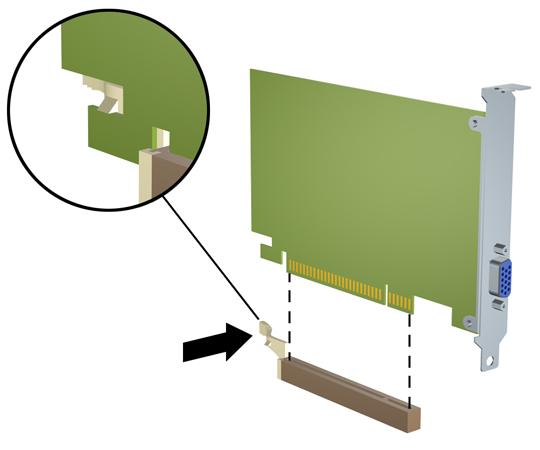

26 β. Εάν θέλετε να αφαιρέσετε μια κάρτα PCI Express x1, κρατήστε την κάρτα από τις άκρες και κουνήστε την προσεκτικά μπρος-πίσω έως ότου απελευθερωθεί από την υποδοχή. Προσέξτε να μην χαράξετε την κάρτα ακουμπώντας την σε άλλα εξαρτήματα. Εικόνα 2-11 Αφαίρεση κάρτας επέκτασης PCI Express x1 γ. Εάν αφαιρείτε μια κάρτα PCI Express x16, τραβήξτε το βραχίονα συγκράτησης στο πίσω μέρος της υποδοχής επέκτασης μακριά από την κάρτα και με προσεκτικές παλινδρομικές κινήσεις, προσπαθήστε να αποσυνδέσετε την κάρτα από την υποδοχή της. Προσέξτε να μη χαράξετε την κάρτα ακουμπώντας την σε άλλα εξαρτήματα. Εικόνα 2-12 Αφαίρεση κάρτας επέκτασης PCI Express x16 9. Φυλάξτε την κάρτα που αφαιρέσατε σε αντιστατική συσκευασία. 10. Εάν δεν τοποθετήσετε νέα κάρτα επέκτασης, τοποθετήστε το κάλυμμα της υποδοχής επέκτασης για να κλείσετε την ανοικτή θύρα. 20 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

27 ΠΡΟΣΟΧΗ Μετά την αφαίρεση μιας κάρτας επέκτασης, πρέπει να την αντικαταστήσετε με καινούρια κάρτα ή ένα κάλυμμα υποδοχής επέκτασης προκειμένου να διασφαλίσετε τη σωστή ψύξη των εσωτερικών εξαρτημάτων κατά τη λειτουργία. 11. Για να τοποθετήσετε μια νέα κάρτα επέκτασης, κρατήστε τη ακριβώς πάνω από την υποδοχή επέκτασης της μητρικής κάρτας και μετακινήστε την κάρτα προς το πίσω μέρος του πλαισίου, έτσι ώστε το κάτω μέρος του βραχίονα της κάρτας να ολισθήσει μέσα στην μικρή υποδοχή του πλαισίου. Πιέστε την κάρτα προς τα κάτω στην υποδοχή επέκτασης της μητρικής κάρτας. Εικόνα 2-13 Εγκατάσταση κάρτας επέκτασης ΣΗΜΕΙΩΣΗ Κατά την εγκατάσταση μιας κάρτας επέκτασης, πιέστε σταθερά την κάρτα ώστε ολόκληρη η επιφάνεια σύνδεσης να εφαρμόσει σωστά στην υποδοχή της κάρτας επέκτασης. 12. Τοποθετήστε ξανά την κλειδαριά του καλύμματος υποδοχής και ασφαλίστε τη στη θέση της με τη βίδα που είχατε αφαιρέσει προηγουμένως. Εικόνα 2-14 Σταθεροποίηση των καρτών επέκτασης και των καλυμμάτων υποδοχών 13. Συνδέστε, εάν είναι απαραίτητο, οποιαδήποτε εξωτερικά καλώδια στην εγκατεστημένη κάρτα. Συνδέστε, εάν είναι απαραίτητο, τα εσωτερικά καλώδια στη μητρική κάρτα του συστήματος. 14. Επανατοποθετήστε το κάλυμμα πρόσβασης του υπολογιστή. ELWW Αφαίρεση ή εγκατάσταση κάρτας επέκτασης 21

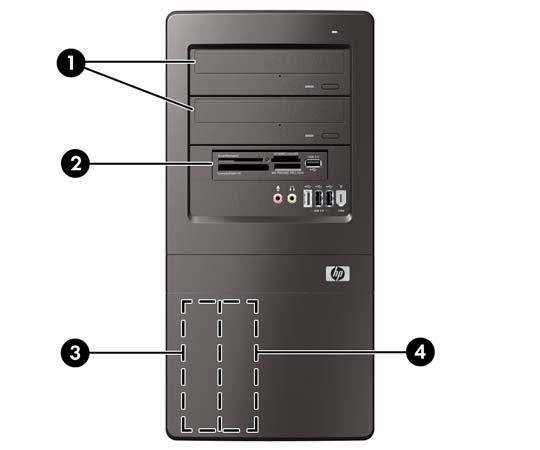

28 15. Συνδέστε ξανά το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και, στη συνέχεια, ενεργοποιήστε τον υπολογιστή. 16. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. 17. Επαναλάβετε τη ρύθμιση των παραμέτρων του υπολογιστή, εάν χρειάζεται. Ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) για οδηγίες για τη χρήση του Computer Setup. Θέσεις μονάδων Εικόνα 2-15 Θέσεις μονάδων 1 Δύο εξωτερικές υποδοχές μονάδων 5,25 ιντσών για προαιρετικές μονάδες (απεικόνιση μονάδων οπτικού δίσκου) 2 Μία υποδοχή εξωτερικής μονάδας 3,5 ιντσών για προαιρετική μονάδα (απεικόνιση συσκευής ανάγνωσης καρτών μέσων) 3 Εσωτερική υποδοχή 3,5 ιντσών για πρωτεύοντα σκληρό δίσκο 4 Εσωτερική υποδοχή 3,5 ιντσών για προαιρετικό σκληρό δίσκο Για να επαληθεύσετε τον τύπο, το μέγεθος και τη χωρητικότητα των συσκευών αποθήκευσης που είναι εγκατεστημένες στον υπολογιστή, εκτελέστε το Computer Setup. Ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) για περισσότερες πληροφορίες. 22 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

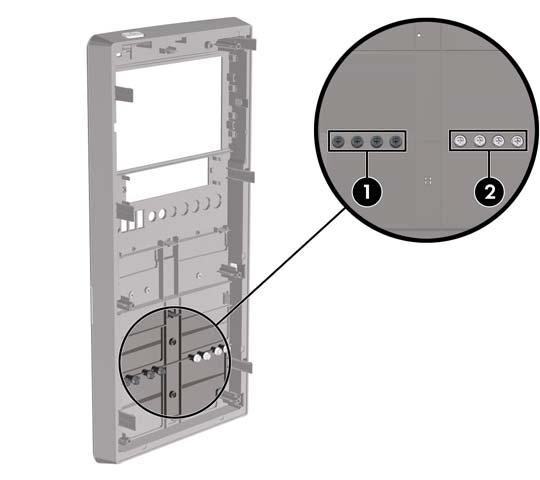

29 Εγκατάσταση πρόσθετων μονάδων Για την εγκατάσταση πρόσθετων μονάδων, ακολουθήστε τις παρακάτω οδηγίες: Ο κύριος σκληρός δίσκος τύπου SATA (Serial ΑΤΑ) πρέπει να συνδεθεί στη σκούρα μπλε κύρια υποδοχή SATA της μητρικής κάρτας με την ένδειξη SATA1. Συνδέστε την πρώτη μονάδα οπτικού δίσκου SATA στη λευκή υποδοχή SATA της μητρικής κάρτας με την ένδειξη SATA2. Συνδέστε μια δεύτερη μονάδα οπτικού δίσκου SATA στην πορτοκαλί υποδοχή SATA4. Συνδέστε μια δεύτερη μονάδα σκληρού δίσκου SATA στη γαλάζια υποδοχή SATA3. Συνδέστε τη συσκευή ανάγνωσης καρτών μέσων στην υποδοχή σύνδεσης USB με την ένδειξη JUSB2. Το σύστημα δεν υποστηρίζει μονάδες οπτικού δίσκου Parallel ATA (PATA) ή σκληρούς δίσκους PATA. Σε μια υποδοχή μισού ύψους μπορείτε να εγκαταστήσετε μια μονάδα ύψους 1/3 ή μισού ύψους. Εάν είναι απαραίτητο, η ΗΡ παρέχει επιπλέον βίδες συγκράτησης της μονάδας στο εσωτερικό της πρόσοψης, οι οποίες χρησιμοποιούνται για την ασφαλή τοποθέτηση των μονάδων στη θήκη σκληρού δίσκου. Οι σκληροί δίσκοι χρησιμοποιούν τυποποιημένες βίδες Όλες οι υπόλοιπες μονάδες χρησιμοποιούν μετρικές βίδες M3. Οι μετρικές βίδες-οδηγοί Μ3 (1) που παρέχονται από την HP έχουν μαύρο χρώμα. Οι τυποποιημένες βίδες 6-32 (2) που παρέχονται από τη HP έχουν ασημί χρώμα. Εικόνα 2-16 Θέση επιπλέον βιδών συγκράτησης μονάδων ELWW Εγκατάσταση πρόσθετων μονάδων 23

30 ΠΡΟΣΟΧΗ δίσκου: Για να αποφύγετε την απώλεια δεδομένων και τυχόν βλάβη στον υπολογιστή ή τη μονάδα Εάν τοποθετείτε ή αφαιρείτε μια μονάδα δίσκου, τερματίστε κανονικά το λειτουργικό σύστημα, απενεργοποιήστε τον υπολογιστή, και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. Μην αφαιρείτε τη μονάδα όταν ο υπολογιστής είναι ενεργοποιημένος ή σε λειτουργία αναμονής. Πριν αγγίξετε μια μονάδα, βεβαιωθείτε ότι δεν φέρετε στατικό ηλεκτρισμό. Όταν χειρίζεστε μια μονάδα, μην αγγίζετε τους ακροδέκτες της. Για περισσότερες πληροφορίες σχετικά με την αποφυγή βλαβών εξαιτίας στατικού ηλεκτρισμού, ανατρέξτε στο Παράρτημα Δ, Ηλεκτροστατική εκκένωση στη σελίδα 45. Χειριστείτε τη μονάδα με προσοχή και προσέξτε να μη σας πέσει. Μην χρησιμοποιείτε υπερβολική δύναμη κατά την τοποθέτηση της μονάδας. Αποφύγετε την έκθεση του σκληρού δίσκου σε υγρά, ακραίες θερμοκρασίες ή προϊόντα με μαγνητικά πεδία, όπως οι οθόνες ή τα ηχεία. Εάν πρέπει να ταχυδρομήσετε μια μονάδα δίσκου, τοποθετήστε τη σε ειδικό φάκελο με προστατευτικές φυσαλίδες ή σε άλλη ειδικά προστατευμένη συσκευασία και σημειώστε στο πακέτο «Προσοχή: Εύθραυστο». Συνδέσεις μονάδας μητρικής κάρτας Ανατρέξτε στην παρακάτω εικόνα και πίνακα για να αναγνωρίσετε τις συνδέσεις της μονάδας μητρικής κάρτας. Εικόνα 2-17 Συνδέσεις μονάδας μητρικής κάρτας Πίνακας 2-3 Συνδέσεις μονάδας μητρικής κάρτας Αρ. Σύνδεση μητρικής κάρτας Ετικέτα μητρικής κάρτας Χρώμα 1 SATA1 SATA1 σκούρο μπλε 2 SATA2 SATA2 λευκό 3 SATA3 SATA3 γαλάζιο 24 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

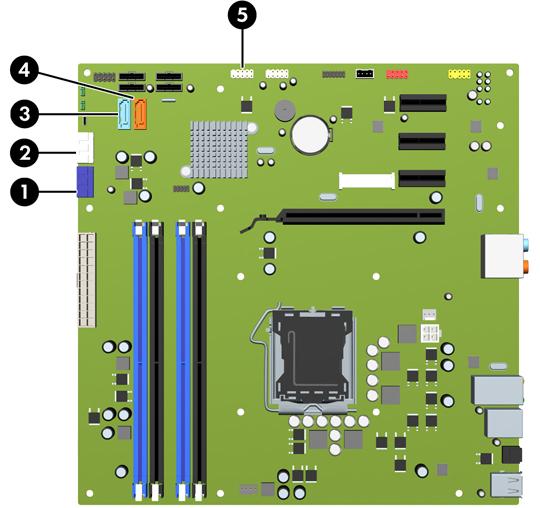

31 Πίνακας 2-3 Συνδέσεις μονάδας μητρικής κάρτας (συνέχεια) Αρ. Σύνδεση μητρικής κάρτας Ετικέτα μητρικής κάρτας Χρώμα 4 SATA4 SATA4 πορτοκαλί 5 Συσκευή ανάγνωσης κάρτας μέσων JUSB2 λευκό Αφαίρεση μονάδας οπτικού δίσκου ΠΡΟΣΟΧΗ Όλα τα αφαιρούμενα μέσα πρέπει να αφαιρούνται από τις μονάδες πριν από την αφαίρεση κάθε μονάδας από τον υπολογιστή. Για να αφαιρέσετε μια μονάδα οπτικού δίσκου: 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης και την πρόσοψη. 6. Αποσυνδέστε το καλώδιο τροφοδοσίας (1) και το καλώδιο δεδομένων (2) από την πίσω πλευρά της μονάδας οπτικού δίσκου. Εικόνα 2-18 Αποσύνδεση των καλωδίων τροφοδοσίας και δεδομένων ELWW Εγκατάσταση πρόσθετων μονάδων 25

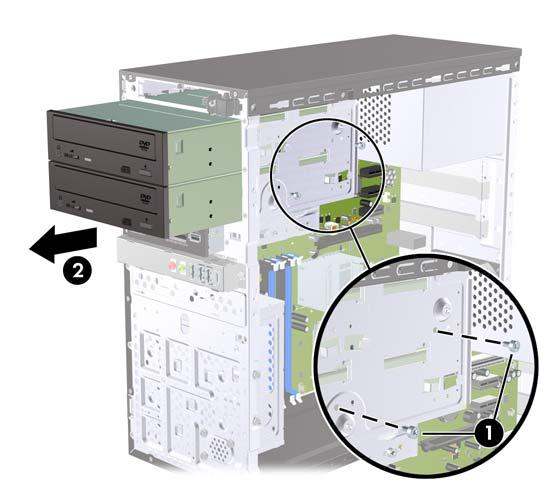

32 7. Αφαιρέστε τις δύο βίδες που ασφαλίζουν τη μονάδα στη θήκη της (1) και, στη συνέχεια, αφαιρέστε τη μονάδα σύροντάς τη μέσα από τη μπροστινή πλευρά του πλαισίου (2). Εικόνα 2-19 Αφαίρεση της μονάδας οπτικού δίσκου ΣΗΜΕΙΩΣΗ Για να τοποθετήσετε μια μονάδα οπτικού δίσκου, ανατρέξτε στην ενότητα Εγκατάσταση μονάδας οπτικού δίσκου στην υποδοχή μονάδας 5,25 ιντσών στη σελίδα 26. Εγκατάσταση μονάδας οπτικού δίσκου στην υποδοχή μονάδας 5,25 ιντσών Για να εγκαταστήσετε μια προαιρετική μονάδα οπτικού δίσκου 5,25 ιντσών: 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης και την πρόσοψη. 6. Εάν εγκαθιστάτε μια μονάδα σε υποδοχή που καλύπτεται από κενή θέση πλαισίου, αφαιρέστε το μπροστινό κάλυμμα και έπειτα αφαιρέστε την κενή θέση πλαισίου. Δείτε Αφαίρεση καλυμμάτων κενών θέσεων στη σελίδα 12 για περισσότερες πληροφορίες. 7. Εάν προσθέτετε μια μονάδα σε κενή, κάτω υποδοχή μονάδας οπτικού δίσκου, πρέπει να αφαιρέσετε το κάλυμμα από την υποδοχή. Για να το κάνετε, τοποθετήστε ένα επίπεδο κατσαβίδι στην υποδοχή του καλύμματος και περιστρέψτε το κατσαβίδι για να αφαιρέσετε το κάλυμμα από το πλαίσιο. Πετάξτε το κάλυμμα. 8. Εάν υπάρχουν βίδες τοποθετημένες στα πλαϊνά της νέας μονάδας, θα πρέπει να τις αφαιρέσετε πριν τοποθετήσετε τη μονάδα στο πλαίσιο. 26 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

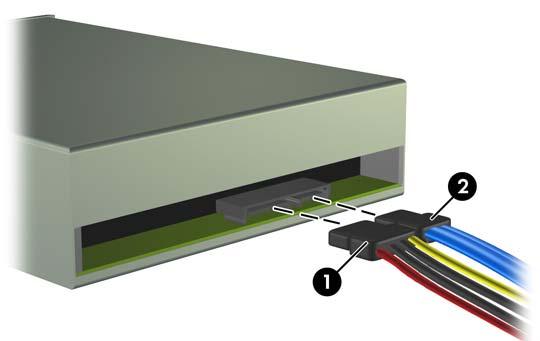

33 9. Σπρώξτε τη μονάδα μέσα από τη μπροστινή πλευρά του πλαισίου (1) έως ότου οι οπές βιδών στη μονάδα ευθυγραμμιστούν με τις οπές βιδών στη θήκη της μονάδας και τοποθετήστε τις δύο μετρικές βίδες συγκράτησης Μ3 (2), όπως φαίνεται στην παρακάτω εικόνα. ΣΗΜΕΙΩΣΗ Στο εσωτερικό της πρόσοψης υπάρχουν επιπλέον βίδες συγκράτησης μονάδας, εάν είναι απαραίτητες. Οι μετρικές βίδες συγκράτησης Μ3 για μονάδες οπτικού δίσκου έχουν μαύρο χρώμα. Για να δείτε τη θέση των βιδών συγκράτησης, ανατρέξτε στην ενότητα Εγκατάσταση πρόσθετων μονάδων στη σελίδα 23. Εικόνα 2-20 Εγκατάσταση της μονάδας οπτικού δίσκου 10. Εάν η διαμόρφωση του υπολογιστή περιλαμβάνει μόνο μία μονάδα οπτικού δίσκου, συνδέστε το καλώδιο δεδομένων SATA στη λευκή υποδοχή της μητρικής κάρτας με την ένδειξη SATA2. Εάν προσθέτετε δεύτερη μονάδα οπτικού δίσκου, συνδέστε το καλώδιο δεδομένων SATA στην πορτοκαλί υποδοχή της μητρικής κάρτας με την ένδειξη SATA Συνδέστε το καλώδιο τροφοδοσίας (1) και το καλώδιο δεδομένων (2) στην πίσω πλευρά της μονάδας οπτικού δίσκου. Εικόνα 2-21 Σύνδεση των καλωδίων τροφοδοσίας και δεδομένων 12. Επανατοποθετήστε την πρόσοψη και το κάλυμμα πρόσβασης. 13. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. 14. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. ELWW Εγκατάσταση πρόσθετων μονάδων 27

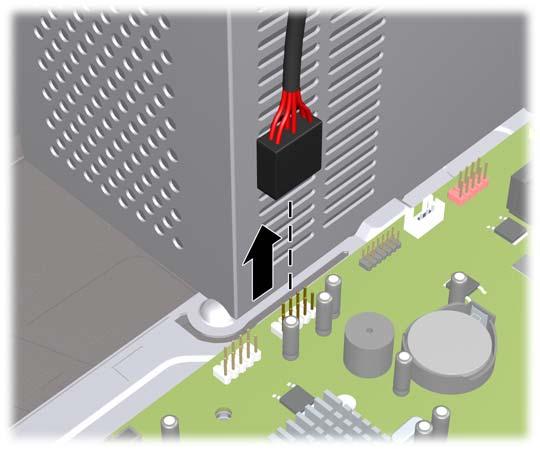

34 Το σύστημα αναγνωρίζει τη μονάδα και εκτελεί αναδιαμόρφωση του υπολογιστή αυτόματα. Αφαίρεση εξωτερικής μονάδας 3,5 ιντσών ΠΡΟΣΟΧΗ Όλα τα αφαιρούμενα μέσα πρέπει να αφαιρούνται από τις μονάδες πριν από την αφαίρεση κάθε μονάδας από τον υπολογιστή. ΣΗΜΕΙΩΣΗ Η θέση μονάδας 3,5 ιντσών μπορεί να περιέχει συσκευή ανάγνωσης κάρτας μέσων. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης και την πρόσοψη. 6. Αποσυνδέστε το καλώδιο USB από τη μητρική κάρτα. Εικόνα 2-22 Αποσύνδεση του καλωδίου της συσκευής ανάγνωσης κάρτας μέσων 28 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

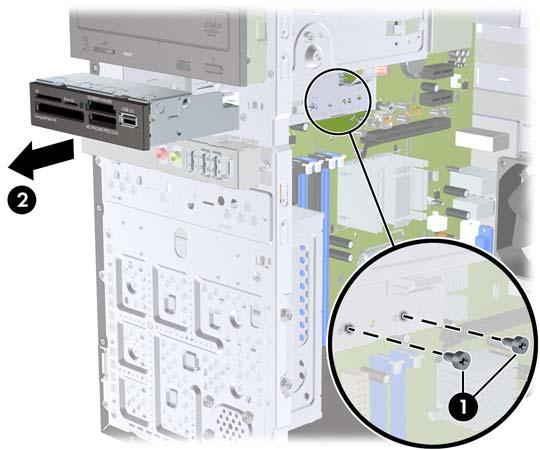

35 7. Αφαιρέστε τις δύο βίδες συγκράτησης που ασφαλίζουν τη συσκευή ανάγνωσης στην υποδοχή (1) και, στη συνέχεια, σύρετε τη συσκευή ανάγνωσης προς τα μπροστά και έξω από την υποδοχή (2). Εικόνα 2-23 Αφαίρεση συσκευής 3,5 ιντσών (απεικονίζεται συσκευή ανάγνωσης καρτών μέσων) ΣΗΜΕΙΩΣΗ Για να τοποθετήσετε μια εξωτερική μονάδα 3,5 ιντσών, ανατρέξτε στην ενότητα Εγκατάσταση μονάδας στην υποδοχή εξωτερικής μονάδας 3,5 ιντσών στη σελίδα 29. Εγκατάσταση μονάδας στην υποδοχή εξωτερικής μονάδας 3,5 ιντσών Η εξωτερική θέση μονάδας 3,5 ιντσών στην πρόσοψη του υπολογιστή μπορεί να διαμορφωθεί με συσκευή ανάγνωσης κάρτας μέσων. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης και την πρόσοψη. 6. Εάν θέλετε να εγκαταστήσετε μια συσκευή ανάγνωσης κάρτας μέσων σε μια υποδοχή που καλύπτεται από κάλυμμα κενής θέσης, αφαιρέστε την πρόσοψη και έπειτα αφαιρέστε το κάλυμμα κενής θέσης. Για περισσότερες πληροφορίες, δείτε την ενότητα Αφαίρεση καλυμμάτων κενών θέσεων στη σελίδα Εάν προσθέτετε μονάδα σε κενή υποδοχή μονάδας για πρώτη φορά, πρέπει να αφαιρέσετε το κάλυμμα από την υποδοχή. Για να το κάνετε, τοποθετήστε ένα επίπεδο κατσαβίδι στην υποδοχή του καλύμματος και περιστρέψτε το κατσαβίδι για να αφαιρέσετε το κάλυμμα από το πλαίσιο. Πετάξτε το κάλυμμα. 8. Εάν υπάρχουν βίδες τοποθετημένες στα πλαϊνά της νέας μονάδας, θα πρέπει να τις αφαιρέσετε πριν τοποθετήσετε τη μονάδα στο πλαίσιο. ELWW Εγκατάσταση πρόσθετων μονάδων 29

36 9. Σπρώξτε τη μονάδα μέσα από τη μπροστινή πλευρά του πλαισίου (1) έως ότου οι οπές βιδών στη μονάδα ευθυγραμμιστούν με τις οπές βιδών στη θήκη της μονάδας και τοποθετήστε τις δύο μετρικές βίδες συγκράτησης Μ3 (2), όπως φαίνεται στην παρακάτω εικόνα. ΣΗΜΕΙΩΣΗ Εάν χρειαστείτε επιπλέον βίδες συγκράτησης, παρέχονται στο εσωτερικό της πρόσοψης. Οι μετρικές βίδες συγκράτησης M3 για συσκευές ανάγνωσης κάρτας μέσων είναι μαύρες. Για να δείτε τη θέση των βιδών συγκράτησης, ανατρέξτε στην ενότητα Εγκατάσταση πρόσθετων μονάδων στη σελίδα 23. Εικόνα 2-24 Εγκατάσταση συσκευής 3,5 ιντσών (απεικονίζεται συσκευή ανάγνωσης καρτών μέσων) 10. Συνδέστε το καλώδιο USB της συσκευής ανάγνωσης κάρτας μέσων στην υποδοχή σύνδεσης USB στη μητρική κάρτα με την ένδειξη JUSB2. ΣΗΜΕΙΩΣΗ Για να δείτε τις υποδοχές μονάδων της μητρικής κάρτας, ανατρέξτε στην ενότητα Συνδέσεις μονάδας μητρικής κάρτας στη σελίδα Επανατοποθετήστε την πρόσοψη και το κάλυμμα πρόσβασης. 12. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. 13. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. Αφαίρεση εσωτερικής μονάδας σκληρού δίσκου 3,5 ιντσών ΣΗΜΕΙΩΣΗ Προτού αφαιρέσετε τον παλιό σκληρό δίσκο, βεβαιωθείτε ότι έχετε κρατήσει αντίγραφα ασφαλείας των δεδομένων από τον παλιό σκληρό δίσκο για να μπορέσετε να μεταφέρετε τα δεδομένα στον καινούργιο σκληρό δίσκο. Επίσης, εάν αντικαθιστάτε την κύρια μονάδα σκληρού δίσκου, βεβαιωθείτε ότι έχετε δημιουργήσει σετ δίσκων επαναφοράς για να επαναφέρετε το λειτουργικό σύστημα, τα προγράμματα οδήγησης και τυχόν εφαρμογές λογισμικού που ήταν προεγκατεστημένες στον υπολογιστή. Εάν δεν έχετε αυτό το σετ CD, επιλέξτε Έναρξη > HP Backup and Recovery και δημιουργήστε το τώρα. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 30 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

37 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης του υπολογιστή. 6. Αφαιρέστε τις δύο βίδες που ασφαλίζουν τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο. Εικόνα 2-25 Αφαίρεση των βιδών της θήκης σκληρού δίσκου 7. Πιέστε προς το κάτω την ασφάλεια που βρίσκεται στο πλάι της θήκης της μονάδας σκληρού δίσκου (1) και, στη συνέχεια, σύρετε τη θήκη της μονάδας σκληρού δίσκου έξω από τη βάση του πλαισίου (2), όπως απεικονίζεται παρακάτω. Εικόνα 2-26 Απελευθέρωση της θήκης σκληρού δίσκου ELWW Εγκατάσταση πρόσθετων μονάδων 31

38 8. Αποσπάστε τη θήκη της μονάδας σκληρού δίσκου από το πλαίσιο. Εικόνα 2-27 Αφαίρεση της θήκης σκληρού δίσκου 9. Αποσυνδέστε το καλώδιο τροφοδοσίας (1) και το καλώδιο δεδομένων (2) από την πίσω πλευρά του σκληρού δίσκου. Εικόνα 2-28 Αποσύνδεση των καλωδίων σκληρού δίσκου 32 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

39 10. Αφαιρέστε τις τέσσερις βίδες που ασφαλίζουν τη μονάδα σκληρού δίσκου στη θήκη της (1) και, στη συνέχεια, σύρετε τη μονάδα σκληρού δίσκου έξω από τη θήκη της (2). Εικόνα 2-29 Αφαίρεση του σκληρού δίσκου ΣΗΜΕΙΩΣΗ Για να τοποθετήσετε μια εσωτερική μονάδα 3,5 ιντσών, ανατρέξτε στην ενότητα Εγκατάσταση εσωτερικής μονάδας σκληρού δίσκου 3,5 ιντσών στη σελίδα 33. Εγκατάσταση εσωτερικής μονάδας σκληρού δίσκου 3,5 ιντσών 1. Για να αφαιρέσετε τη θήκη σκληρού δίσκου και, εάν είναι απαραίτητο, τον υπάρχοντα σκληρό δίσκο, ακολουθήστε τα βήματα που περιγράφονται στην ενότητα Αφαίρεση εσωτερικής μονάδας σκληρού δίσκου 3,5 ιντσών στη σελίδα 30. ELWW Εγκατάσταση πρόσθετων μονάδων 33

40 2. Σύρετε τη νέα μονάδα μέσα στη θήκη της μονάδας σκληρού δίσκου (1), ευθυγραμμίζοντας τη μονάδα με τις τέσσερις οπές βιδών στη θήκη. Τοποθετήστε τις τέσσερις τυποποιημένες βίδες 6-32 που ασφαλίζουν τη μονάδα σκληρού δίσκου στη θήκη της (2). Βεβαιωθείτε ότι τα καλώδια της μονάδας σκληρού δίσκου στρέφονται προς το πάνω μέρος της θήκης. ΣΗΜΕΙΩΣΗ Εάν αντικαθιστάτε μια παλιά μονάδα με καινούργια, χρησιμοποιήστε τις τέσσερις βίδες συγκράτησης της παλιάς μονάδας για να εγκαταστήσετε την καινούργια. ΣΗΜΕΙΩΣΗ Εάν εγκαθιστάτε δεύτερη μονάδα σκληρού δίσκου, χρησιμοποιήστε τέσσερις από τις επιπλέον τυποποιημένες βίδες 6-32 που είναι τοποθετημένες στο εσωτερικό της πρόσοψης. Οι βίδες 6-32 έχουν ασημί χρώμα. Για να δείτε τη θέση των βιδών συγκράτησης, ανατρέξτε στην ενότητα Εγκατάσταση πρόσθετων μονάδων στη σελίδα 23. Εικόνα 2-30 Τοποθέτηση του σκληρού δίσκου στη θήκη 3. Συνδέστε το καλώδιο τροφοδοσίας (1) και το καλώδιο δεδομένων (2) στην πίσω πλευρά του σκληρού δίσκου. Εικόνα 2-31 Σύνδεση καλωδίων σκληρού δίσκου ΠΡΟΣΟΧΗ Φροντίστε πάντα η ακτίνα που δημιουργείτε όταν μαζεύετε ή διπλώνετε ένα καλώδιο δεδομένων SATA να είναι μεγαλύτερη των 30 mm (1,18 ιντσών). Μια καμπύλη μικρής ακτίνας μπορεί να σπάσει τα εσωτερικά καλώδια. 34 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

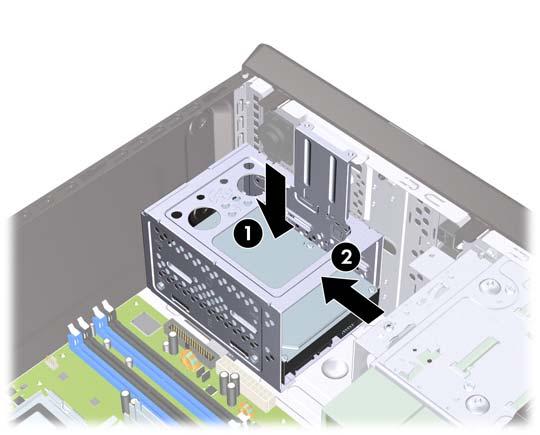

41 4. Τοποθετήστε τη θήκη της μονάδας σκληρού δίσκου μέσα στο πλαίσιο (1) και, στη συνέχεια, σύρετέ την προς το κάτω μέρος του πλαισίου έως ότου ασφαλίσει στη θέση της (2). Εικόνα 2-32 Τοποθέτηση της θήκης σκληρού δίσκου 5. Τοποθετήστε τις δύο βίδες που ασφαλίζουν τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο. Εικόνα 2-33 Ασφάλιση της θήκης σκληρού δίσκου 6. Αν εγκαθιστάτε νέα μονάδα, συνδέστε το αντίθετο άκρο του καλωδίου δεδομένων στην κατάλληλη υποδοχή της μητρικής κάρτας. ΣΗΜΕΙΩΣΗ Αν το σύστημά σας διαθέτει μόνο μία μονάδα σκληρού δίσκου SATA, πρέπει να συνδέσετε το καλώδιο δεδομένων της μονάδας σκληρού δίσκου στη σκούρα μπλε υποδοχή με την ένδειξη SATA1 για να αποφύγετε τυχόν προβλήματα απόδοσης της μονάδας σκληρού δίσκου. Εάν προσθέτετε δεύτερη μονάδα σκληρού δίσκου, συνδέστε το καλώδιο δεδομένων στη γαλάζια υποδοχή με την ένδειξη SATA3. 7. Επανατοποθετήστε το κάλυμμα πρόσβασης του υπολογιστή. 8. Συνδέστε ξανά το καλώδιο τροφοδοσίας και τυχόν εξωτερικές συσκευές και, στη συνέχεια, ενεργοποιήστε τον υπολογιστή. 9. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. ELWW Εγκατάσταση πρόσθετων μονάδων 35

42 ΣΗΜΕΙΩΣΗ Εάν αντικαθιστάτε την κύρια μονάδα σκληρού δίσκου, χρησιμοποιήστε το σετ δίσκων επαναφοράς για να επαναφέρετε το λειτουργικό σύστημα, τα προγράμματα οδήγησης λογισμικού και τυχόν εφαρμογές λογισμικού που ήταν προεγκατεστημένες στον υπολογιστή. 36 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

43 Α Προδιαγραφές Πίνακας Α-1 Προδιαγραφές Διαστάσεις επιτραπέζιου υπολογιστή Ύψος Πλάτος Βάθος 15,14 ίντσες 7,27 ίντσες 16,36 ίντσες 38,46 cm 18,46 cm 41,55 cm Βάρος κατά προσέγγιση 23,5 λίβρες 10,66 kg Εύρος θερμοκρασιών Σε λειτουργία Εκτός λειτουργίας Σχετική υγρασία (χωρίς υγροποίηση) Σε λειτουργία Εκτός λειτουργίας (μέγιστη θερμοκρασία 38,7 C) Μέγιστο υψόμετρο (όχι υπό πίεση) Σε λειτουργία Εκτός λειτουργίας 50 έως 95 F -22 έως 140 F 10-90% 5-95% πόδια πόδια 10 έως 35 C -30 έως 60 C 10-90% 5-95% m m ΣΗΜΕΙΩΣΗ Η ονομαστική τιμή της θερμοκρασίας λειτουργίας μειώνεται κατά 1,0 C ανά 300 m (1.000 πόδια) έως τα m ( πόδια) πάνω από τη στάθμη της θάλασσας, όταν δεν υπάρχει άμεσο ηλιακό φως. Η μέγιστη ταχύτητα μεταβολής είναι 10 C/Hr. Το ανώτατο όριο ενδέχεται να περιορίζεται από τον τύπο και τον αριθμό των προαιρετικών εξαρτημάτων που έχουν εγκατασταθεί. Απώλεια θερμότητας Μέγιστη Τυπική (ανενεργός) Παροχή ισχύος Εύρος τάσης λειτουργίας 1 Εύρος ονομαστικής τάσης Ονομαστική συχνότητα γραμμής BTU/ώρα 307 BTU/ώρα 115 V VAC VAC Hz 397 kg-cal/ώρα 77 kg-cal/ώρα 230V VAC VAC Hz Έξοδος ισχύος 300 W 300 W Ονομαστικό ρεύμα εισόδου (μέγιστο) VAC VAC 1 Αυτό το σύστημα χρησιμοποιεί ένα τροφοδοτικό τάσης με παθητική προσαρμογή ισχύος. Η προσαρμογή ισχύος εμφανίζεται μόνο στην κατάσταση λειτουργίας 230 V. Αυτό επιτρέπει στο σύστημα να καλύπτει τις απαιτήσεις του σήματος CE για χρήση στις χώρες της Ευρωπαϊκής Ένωσης. Αυτό το τροφοδοτικό απαιτεί τη χρήση διακόπτη επιλογής εύρους τάσης εισόδου. ELWW 37

44 Β Αντικατάσταση μπαταρίας Η μπαταρία που συνοδεύει τον υπολογιστή, τροφοδοτεί το ρολόι πραγματικού χρόνου. Για να αντικαταστήσετε τη μπαταρία, χρησιμοποιήστε μπαταρία αντίστοιχη με αυτή που ήταν αρχικά τοποθετημένη στον υπολογιστή. Ο υπολογιστής διατίθεται με μπαταρία λιθίου 3 V τύπου κέρματος. ΠΡΟΕΙΔ/ΣΗ! Ο υπολογιστής περιέχει μια εσωτερική μπαταρία λιθίου-διοξειδίου του μαγγανίου. Μη κατάλληλος χειρισμός της μπαταρίας μπορεί να προκαλέσει πυρκαγιά και εγκαύματα. Για να μειώσετε τον κίνδυνο τραυματισμού: Μην επιχειρήσετε να επαναφορτίσετε τη μπαταρία. Αποφύγετε την έκθεση σε θερμοκρασίες υψηλότερες των 60 C (140 F). Μην αποσυναρμολογείτε την μπαταρία και αποφύγετε το βραχυκύκλωμα των εξωτερικών επαφών, την πτώση, τη διάτρηση ή την απόρριψή της σε φωτιά ή νερό. Αντικαταστήστε τη μόνο με μπαταρία της HP σχεδιασμένη για το συγκεκριμένο προϊόν. ΠΡΟΣΟΧΗ Πριν αντικαταστήσετε τη μπαταρία, είναι σημαντικό να κρατήσετε αντίγραφα ασφαλείας των ρυθμίσεων CMOS του υπολογιστή. Όταν αφαιρείτε ή αντικαθιστάτε τη μπαταρία, οι ρυθμίσεις CMOS διαγράφονται. Για περισσότερες πληροφορίες για τη δημιουργία αντιγράφου ασφαλείας των ρυθμίσεων CMOS ανατρέξτε στον Οδηγό για το Βοηθητικό πρόγραμμα Computer Setup (F10). Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει τον στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. ΣΗΜΕΙΩΣΗ Η διάρκεια ζωής της μπαταρίας λιθίου μπορεί να παραταθεί αν συνδέσετε τον υπολογιστή σε ενεργή πρίζα AC. Η μπαταρία λιθίου χρησιμοποιείται μόνο όταν ο υπολογιστής ΔΕΝ τροφοδοτείται με ρεύμα AC. Η HP ενθαρρύνει τους πελάτες της να ανακυκλώνουν το χρησιμοποιημένο ηλεκτρονικό εξοπλισμό, τα γνήσια δοχεία εκτύπωσης HP και τις επαναφορτιζόμενες μπαταρίες. Για περισσότερες πληροφορίες σχετικά με τα προγράμματα ανακύκλωσης, επισκεφτείτε την τοποθεσία 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά εξαρτήματα του υπολογιστή. 5. Αφαιρέστε το κάλυμμα πρόσβασης του υπολογιστή. 38 Παράρτημα Β Αντικατάσταση μπαταρίας ELWW

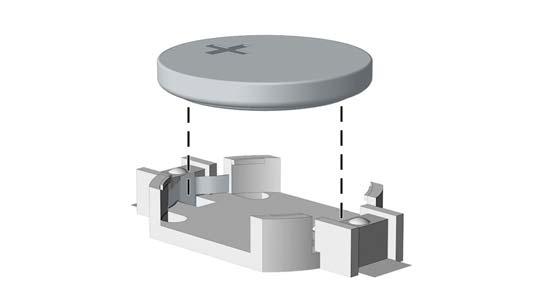

45 6. Εντοπίστε τη μπαταρία και τη θήκη της μπαταρίας που βρίσκονται στη μητρική κάρτα. ΣΗΜΕΙΩΣΗ Σε ορισμένα μοντέλα υπολογιστών, ενδέχεται να απαιτείται αφαίρεση ενός εσωτερικού μέρους προκειμένου να εξασφαλιστεί η πρόσβαση στην μπαταρία. 7. Ανάλογα με τον τύπο της μπαταρίας στην κάρτα συστήματος, ακολουθήστε τις παρακάτω οδηγίες για την αντικατάσταση της μπαταρίας. Τύπος 1 α. Βγάλτε τη μπαταρία από τη θήκη της. Εικόνα Β-1 Αφαίρεση μπαταρίας τύπου κέρματος (Τύπου 1) β. Τοποθετήστε τη νέα μπαταρία στη θέση της, με τη θετική πλευρά προς τα πάνω. Η θήκη της μπαταρίας ασφαλίζει αυτόματα τη μπαταρία στη σωστή θέση. Τύπος 2 α. Για να απελευθερώσετε τη μπαταρία από τη θήκη της, πιέστε το μεταλλικό άγκιστρο που εξέχει πάνω από το ένα άκρο της μπαταρίας. Όταν η μπαταρία ανασηκωθεί, αφαιρέστε τη (1). β. Για να τοποθετήσετε τη νέα μπαταρία, τοποθετήστε το ένα άκρο της κάτω από το χείλος της θήκης με τη θετική πλευρά προς τα πάνω. Σπρώξτε το άλλο άκρο προς τα κάτω έως ότου το άγκιστρο ασφαλίσει πάνω από το άλλο άκρο της μπαταρίας (2). Εικόνα Β-2 Αφαίρεση και αντικατάσταση μπαταρίας τύπου κέρματος (τύπου 2) Τύπος 3 α. Τραβήξτε προς τα πίσω το σύνδεσμο (1) που συγκρατεί την μπαταρία στη θέση της, και αφαιρέστε την μπαταρία (2). ELWW 39

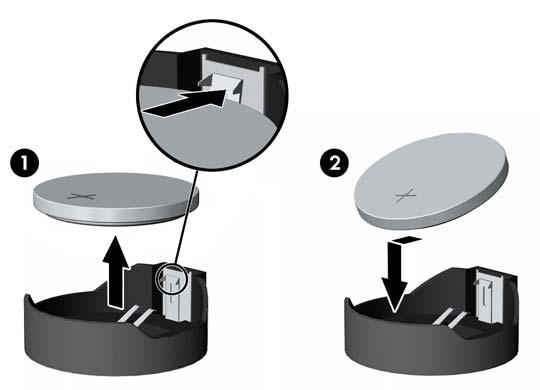

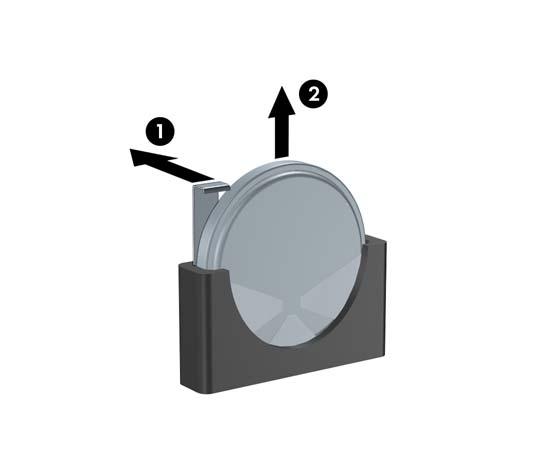

46 β. Εισαγάγετε την καινούργια μπαταρία και επανατοποθετήστε το σύνδεσμο στη θέση του. Εικόνα Β-3 Αφαίρεση μπαταρίας τύπου κέρματος (Τύπου 3) ΣΗΜΕΙΩΣΗ Μετά την αντικατάσταση της μπαταρίας, ακολουθήστε τα παρακάτω βήματα για να ολοκληρώσετε τη διαδικασία. 8. Επανατοποθετήστε το κάλυμμα πρόσβασης του υπολογιστή. 9. Συνδέστε τον υπολογιστή στην πρίζα και ενεργοποιήστε τον. 10. Ρυθμίστε την ημερομηνία και την ώρα, τους κωδικούς πρόσβασης και οποιεσδήποτε ειδικές ρυθμίσεις του συστήματος, χρησιμοποιώντας το βοηθητικό πρόγραμμα Computer Setup. Ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10). 11. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. 40 Παράρτημα Β Αντικατάσταση μπαταρίας ELWW

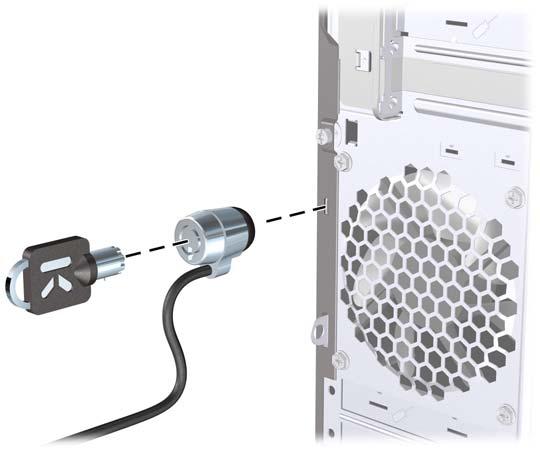

47 Γ Εξωτερικές συσκευές ασφαλείας ΣΗΜΕΙΩΣΗ Για πληροφορίες σχετικά με τις λειτουργίες ασφάλειας δεδομένων, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραμμα Computer Setup (F10) και τον Οδηγό διαχείρισης επιτραπέζιων υπολογιστών. Εγκατάσταση κλειδαριάς ασφαλείας Οι κλειδαριές ασφαλείας που εμφανίζονται παρακάτω και στις επόμενες σελίδες μπορούν να χρησιμοποιηθούν για την προστασία του υπολογιστή. Κλειδαριά καλωδίου Εικόνα Γ-1 Εγκατάσταση κλειδαριάς καλωδίου ELWW Εγκατάσταση κλειδαριάς ασφαλείας 41

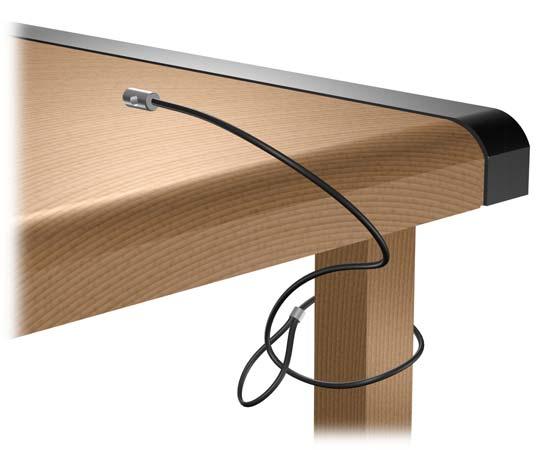

48 Λουκέτο Εικόνα Γ-2 Εγκατάσταση λουκέτου HP Business PC Security Lock 1. Στερεώστε το καλώδιο ασφαλείας τυλίγοντάς το γύρω από ένα σταθερό αντικείμενο. Εικόνα Γ-3 Στερέωση του καλωδίου σε σταθερό αντικείμενο 42 Παράρτημα Γ Εξωτερικές συσκευές ασφαλείας ELWW

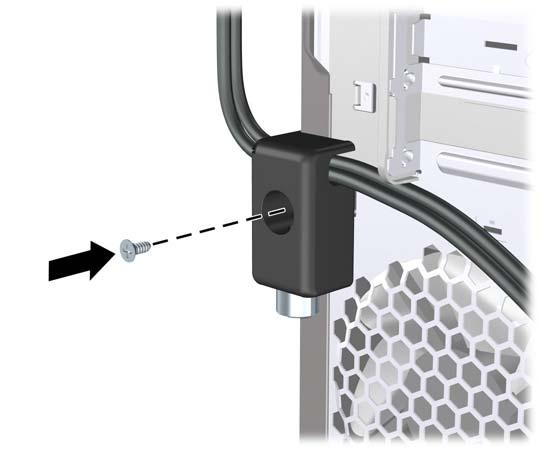

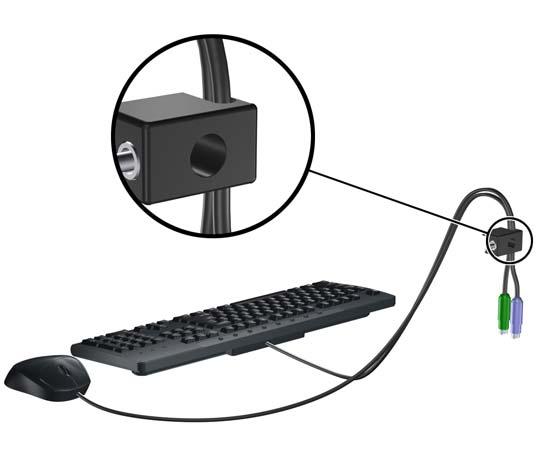

49 2. Περάστε τα καλώδια του πληκτρολογίου και του ποντικιού μέσα από την κλειδαριά. Εικόνα Γ-4 Πέρασμα των καλωδίων του πληκτρολογίου και του ποντικιού μέσα από την κλειδαριά 3. Βιδώστε την κλειδαριά στο πλαίσιο με τη βίδα που παρέχεται. Εικόνα Γ-5 Σύνδεση της κλειδαριάς στο πλαίσιο ELWW Εγκατάσταση κλειδαριάς ασφαλείας 43
