ΣΥΡΜΑΤΟΚΙΒΩΤΙΑ (Serasanetti) για την Προστασία Κοίτης και Πρανών Τα συρματοκιβώτια είναι κλωβοί από χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης και

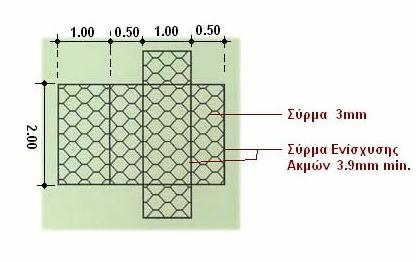

1 ΣΥΡΜΑΤΟΚΙΒΩΤΙΑ (Serasanetti) για την Προστασία Κοίτης και Πρανών Τα συρματοκιβώτια είναι κλωβοί από χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης και κατασκευάζονται από επιψευδαργυρωμένο Zn (γαλβανισμένο εν θερμώ) σύρμα ή γαλβανισμένο εν θερμώ τύπου galfan (95%Zn + 5% Al) ή οι προηγούμενοι τύποι με επί πλέον πλαστικοποίηση PVC και μπορούν να παραχθούν σε διάφορες διαστάσεις. Εξαγωνικός βρόγχος διατομής 8Χ10cm, διπλής στρέψης Ανάπτυγμα Συρματοκιβώτιου μήκους 2.00μ.

Συνήθως τα συρματοκιβώτια τα οποία είναι μεγαλύτερα από 2,00m σε μήκος ενισχύονται με εγκάρσια διαφράγματα ανά 1,00m για την καλύτερη διατήρηση του σχήματος κατά την πλήρωσή τους με λίθους στο Έργο.

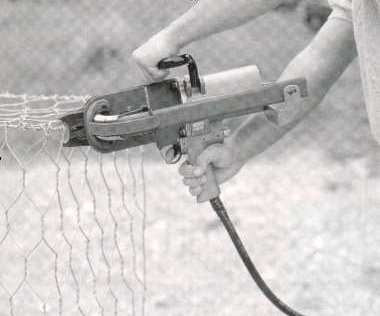

2 Συνήθως τα συρματοκιβώτια τα οποία είναι μεγαλύτερα από 2,00m σε μήκος ενισχύονται με εγκάρσια διαφράγματα ανά 1,00m για την καλύτερη διατήρηση του σχήματος κατά την πλήρωσή τους με λίθους στο Έργο. Οι ακμές των φατνών ενισχύονται με σύρμα μεγαλύτερης διαμέτρου από την διάμετρο του σύρματος του πλέγματος, συνήθως διαμέτρου 3.9mm, το οποίο ράβεται μηχανικά σε όλες τις άκρες του κιβωτίου. Συρματοκιβώτιο μήκους >2.00μ Η συναρμολόγηση των συρματοκιβωτίων μπορεί να γίνει με δύο ισοδύναμους τρόπους, ήτοι: -Με σύστριψη και ράψιμο των πλαϊνών πάνω στην βάση του κιβωτίου και -Με την χρήση δακτυλιδιών (C-rings) για την συναρμολόγηση αυτού. Δακτυλίδια (C-rings) Εργαλειομηχανή συρραφής Η μέθοδος αυτή είναι ότι πιο σύγχρονο υπάρχει στον χώρο των συρματοκιβωτίων δεδομένου ότι εξασφαλίζει πολύ μεγάλη ταχύτητα συρραφής και ως εκ τούτου οικονομία στο εργατικό κόστος.

Επίσης είναι δυνατή η κατασκευή συρματοκιβωτίων με προεκτάσεις (terramesh) για τον οπλισμό των αναχωμάτων Συρματοκιβώτιο με προέκτάση - Τerramesh Πλεονεκτήματα : - Ανθεκτική, απλή, γρήγορη και

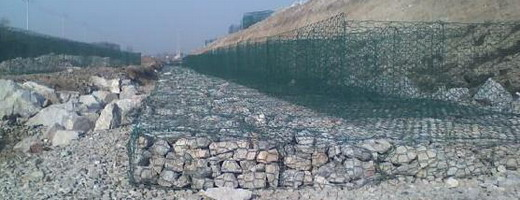

3 Επίσης είναι δυνατή η κατασκευή συρματοκιβωτίων με προεκτάσεις (terramesh) για τον οπλισμό των αναχωμάτων Συρματοκιβώτιο με προέκτάση - Τerramesh Πλεονεκτήματα : - Ανθεκτική, απλή, γρήγορη και οικονομική κατασκευή, φιλική στο περιβάλλον και απόλυτα ενταγμένη αισθητικά σ αυτό. - Μηδενική συντήρηση - Ισχυρή κατασκευή με διάρκεια στο χρόνο - Ταχύτατη τοποθέτηση ακόμη και από μη εξειδικευμένο προσωπικό

ΠΡΟΪΟΝΤΑ ΑΠΟ ΑΝΤΙΠΛΗΜΜΥΡΙΚΟ ΠΛΕΓΜΑ - Ρολλά συρματοπλέγματος - Συνήθη Συρματοκιβώτια Gabions - Στρωμνές (Συρματοκιβώτια μικρού πάχους τύπου RENO) - Συρματοκύλινδροι (sack gabions) - Συρματοκιβώτια με

4 ΠΡΟΪΟΝΤΑ ΑΠΟ ΑΝΤΙΠΛΗΜΜΥΡΙΚΟ ΠΛΕΓΜΑ - Ρολλά συρματοπλέγματος - Συνήθη Συρματοκιβώτια Gabions - Στρωμνές (Συρματοκιβώτια μικρού πάχους τύπου RENO) - Συρματοκύλινδροι (sack gabions) - Συρματοκιβώτια με προέκταση - Terramesh Συρματόπλεγμα Το πλέγμα παράγεται από ομοιογενές σύρμα γαλβανισμένο εν θερμώ (Zn ή Galfan), σύμφωνα με το πρότυπο EN :2001 και κατά περίπτωση πλαστικοποιημένο με XPE, σύμφωνα με το πρότυπο EN : 2001, σε πλάτη μέχρι 4,50m και πλέκεται σε ρολά μήκους μέχρι 150,00m, σε διάμετρο και διαστάσεις βρόγχου σύμφωνα με το πρότυπο EN : Μπορεί να χρησιμοποιηθεί μόνο του ή σε συνδυασμό με λίθινο σύντριμμα και ειδικότερα χρησιμοποιείτε για : -Στερέωση - Θωράκιση πλαγιών με απότομη κλίση. -Σταθεροποίηση εδαφών. -Προστατευτικό δίχτυ. -Κατασκευή επίπεδων ή κλιμακωτών τοίχων αντιστήριξης ύψους μέχρι μέτρων περίπου. -Χάραξη - βελτίωση - ανάπλαση ροής καναλιών - ποταμών -Θωράκιση υδατοφραγμάτων και καναλιών -Θωράκιση εκβολών υδροηλεκτρικών σταθμών. -Ρύθμιση ροής επιφανειακών υδάτων Άνοιγμα πλέγματος (D) Ανοχές Πλέγματος (%) Γαλβανισμένη διάμετρος σύρματος Ανοχές Διαμέτρου Σύρματος ± 0.06 ± 0.06 Πλάτος ρόλων (m) Μήκος ρόλων (m) ΑΝΤΙΠΛΗΜΜΥΡΙΚΟ ΠΛΕΓΜΑ

Συρματοκιβώτια Τα συνήθη συρματοκιβώτια διαμορφώνονται ως παραλληλεπίπεδοι κλωβοί από χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης και αποτελούν παραλληλεπίπεδα

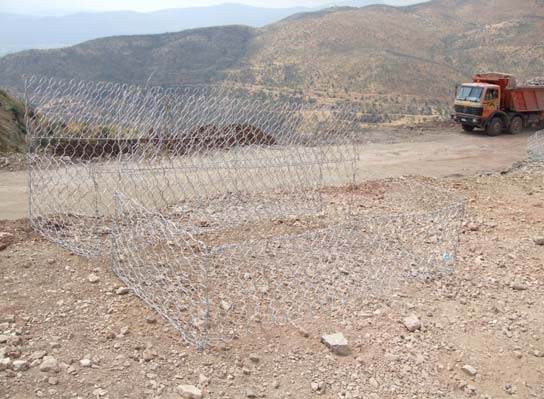

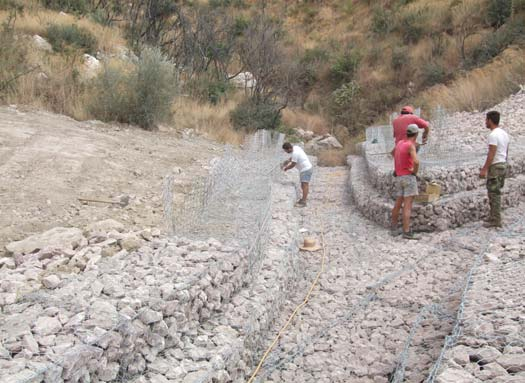

5 Συρματοκιβώτια Τα συνήθη συρματοκιβώτια διαμορφώνονται ως παραλληλεπίπεδοι κλωβοί από χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης και αποτελούν παραλληλεπίπεδα ενδεικτικού πλάτους 1.00m-2.00m και ύψους 0.50m-1.00m. Ενίοτε φέρουν και εγκάρσια διαφράγματα (συνήθως ανά 1.00m) για την καλύτερη διατήρηση του σχήματος κατά την πλήρωσή τους με λίθους οπότε τοποθετείται και συρράπτεται το καπάκι του συρματοκιβωτίου. Οι ακμές των φατνών ενισχύονται με σύρμα μεγαλύτερης διαμέτρου από την διάμετρο του σύρματος του πλέγματος, συνήθως διαμέτρου 3.9mm, το οποίο ράβεται μηχανικά σε όλες τις άκρες του κιβωτίου. Τα συρματοκιβώτια χρησιμοποιούνται για : - επενδύσεις πρανών χειμάρρων, ποταμών και άλλων έργων. - κατασκευή εγκάρσιων οδών, αναβαθμών και προβόλων. - κατασκευή τοίχων αντιστηρίξεως κλπ. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ Συρματοκιβώτια (Serasanetti) Gabions Ονομαστικές Αριθμός Δυναμικό διαστάσεις εσωτερικών Μονάδας Μήκος Πλάτος Ύψος διαφραγμάτων (m³) (m) (m) (m) Επιφάνεια Μονάδας (m²) Βάρος μονάδας (kgr) ,5 0,5 1 0, , , ,

Στρωμνές Οι στρωμνές κατασκευάζονται από χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης. Είναι παρόμοιες με τα απλά συρματοκιβώτια αλλά πιο ελαφρές και εύκαμπτες.

6 Στρωμνές Οι στρωμνές κατασκευάζονται από χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης. Είναι παρόμοιες με τα απλά συρματοκιβώτια αλλά πιο ελαφρές και εύκαμπτες. Έχουν σχήμα παραλληλεπιπέδου ενδεικτικού πλάτους 2.00m και χαμηλό ύψος 0.17m-0.30m. Φέρουν εγκάρσια διαφράγματα ανά 1.00m για την καλύτερη διατήρηση του σχήματος κατά την πλήρωσή τους με λίθους οπότε τοποθετείται και συρράπτεται το καπάκι τους. Οι ακμές τους ενισχύονται με σύρμα μεγαλύτερης διαμέτρου από την διάμετρο του σύρματος του πλέγματος το οποίο ράβεται μηχανικά σε όλες τις άκρες του κιβωτίου. Εφαρμόζονται σε επενδύσεις πρανών για την προστασία ποδός πρανών και σε κοιτοστρώσεις, σε ηπιότερες γενικά συνθήκες (ροής, γεωλογικές) από ότι τα συρματοκιβώτια Στρωμνές από αντιπλημμυρικό πλέγμα ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ Τύπος Υλικού: Στρωμνές Βρόγχος Διάμετρος Ανοχές Στρωμνές ύψους 0,17 έως 0,30m 60 (6x8) 2,70 ± 0,06mm 80 (8x10) 3,00 ± 0,06mm Διατομή συρμάτων ενίσχυσης ακμών: Βρόγχος 6x8 6x8 8x10 8x10 Διάμετρος σύρματος συρματοπλέγματος 2,70 3,00 2,70 3,00 Διάμετρος σύρματος ενίσχυσης 3,40 3,90 3,40 3,90 Στρωμνές από αντιπλημμυρικό πλέγμα σε κοιτόστρωση

Συρματοκύλινδροι Οι συρματοκύλινδροι κατασκευάζονται χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης, διαμέτρου 0,65-0,95m και ύψους 2,00m (οι διαστάσεις

7 Συρματοκύλινδροι Οι συρματοκύλινδροι κατασκευάζονται χαλύβδινο αντιπλημμυρικό πλέγμα με εξαγωνικό βρόγχο διατομής 8Χ10cm, διπλής στρέψης, διαμέτρου 0,65-0,95m και ύψους 2,00m (οι διαστάσεις καθορίζονται κατά περίπτωση από την μελέτη των έργων προστασίας). Οι κύλινδροι ενισχύονται καθ ύψος με σύρμα ενίσχυσης. Διάμετρος Συρματοκύλινδροι από αντιπλημμυρικό πλέγμα - Όλα τα παραπάνω υλικά κατασκευάζονται σύμφωνα με τις ισχύουσες Ευρωπαϊκές Προδιαγραφές και την ΠΕΤΕΠ Πληροφορίες: INFOPOST s.o. τηλ fax info@infopost.gr & infopost@otenet.gr
