1 Διεύθυνση Περιφέρειας Νησιών Λ. Συγγρού 112, 11741, Αθήνα ΔΙΑΚΗΡΥΞΗ : ΔΠΝ / ΤΤΕΔ Νo. 132 ΣΥΜΒΑΣΗ ΜΕ ΑΡΙΘΜΟ : ΕΡΓΟ: «ΚΑΤΑΣΚΕΥΗ ΤΟΙΧΟΥ ΑΝΤΙΣΤΗΡΙΞΗΣ ΚΑΙ ΒΑΣΕΩΝ ΕΔΡΑΣΗΣ ΕΞΟΠΛΙΣΜΟΥ ΣΤΗΝ ΙΚΑΡΙΑ» ΔΙΕΥΘΥΝΣΗ ΕΡΓΟΥ: ΤΣΠ ΙΚΑΡΙΑΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ - ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ - ΠΡΟΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ. Το παρόν τεύχος αφορά τις εργασίες που θα γίνουν για την κατασκευή Τοίχου Αντιστήριξης οπλισμένου σκυροδέματος, βάσεων έδρασης εξοπλισμού καθώς και πλάκας οπλισμένου σκυροδέματος επί εδάφους στην Ικαρία. Περιλαμβάνει τα παρακάτω κεφάλαια: Α. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Β. ΣΧΕΤΙΚΑ ΣΧΕΔΙΑ Γ. ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΣΥΜΒΟΛΑ Δ. ΠΡΟΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ Ε. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΟΡΟΙ ΣΤ. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΕΩΣ Α. ΓENIKH ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Η παρούσα εργολαβία έχει ως αντικείμενο τις οικοδομικές εργασίες που θα γίνουν για την κατασκευή Τοίχου Αντιστήριξης οπλισμένου σκυροδέματος, βάσεων έδρασης εξοπλισμού, περιτοίχισης των βάσεων για τη δημιουργία λεκανών, περιφράξεις, πλάκας οπλισμένου σκυροδέματος επί εδάφους καθώς και σκυροστρώσεις εντός του Τ.Σ.Π. Ικαρίας. Μετά το πέρας των εργασιών θα ακολουθήσει η αποκατάσταση του περιβάλλοντος χώρου. Αναλυτικά οι εργασίες που θα γίνουν είναι οι παρακάτω: α) Εκσκαφές & επιχώσεις με δάνεια χώματα. Εκσκαφή πάσης φύσεως εδάφους, σε οποιοδήποτε βάθος από την στάθμη εργασίας. Περιλαμβάνεται η φόρτωση, η μεταφορά και απόρριψη προϊόντων εκσκαφής σε θέση επιτρεπόμενη από τις αρχές καθώς επίσης και η λήψη όλων των ενδεδειγμένων μέτρων προς αντιμετώπιση οποιουδήποτε κινδύνου, αποφυγής ζημιών. Η Επίχωση θα γίνεται με δάνεια χώματα δηλαδή προμήθεια, προσκόμιση, διάστρωση σε στρώσεις των 20 εκ. κατάβρεγμα, συμπίεση, κυλίνδρωση με κατάλληλο μηχάνημα. β) Καθαίρεση οπλισμένου & άοπλου σκυροδέματος κάθε είδους σε οποιαδήποτε στάθμη πάνω ή κάτω από τη στάθμη προσπέλασης των τροχοφόρων. Περιλαμβάνεται η φόρτωση, η μεταφορά και απόρριψη προϊόντων καθαίρεσης σε θέση επιτρεπόμενη από τις αρχές καθώς επίσης και η λήψη όλων των ενδεδειγμένων μέτρων προς αντιμετώπιση οποιουδήποτε κινδύνου, αποφυγής ζημιών. γ) Κατασκευές από οπλισμένο σκυρόδεμα C16/20 & C20/25 (όπως γενική κοιτόστρωση, πλάκα επί εδάφους, τοίχος αντιστήριξης, βάσεις έδρασης, κανάλι ομβρίων και φρεάτιο οβρίων καθαρών διαστάσεων 60cmΧ60cmΧ60cm). Αποστάτες 4 cm 5 cm θα χρησιμοποιούνται όπου υπάρχει επαφή με επιχώσεις ενώ αποστάτες 3 cm θα χρησιμοποιούνται στις υπόλοιπες περιπτώσεις. Ειδικά για τις βάσεις ΑΜ/Σ και ΤΑΣ θα δοθούν συμπληρωματικές οδηγίες και κατάσκευαστικά σχέδια που θα αναφέρονται: - στην περιτοίχιση των λεκανών 1

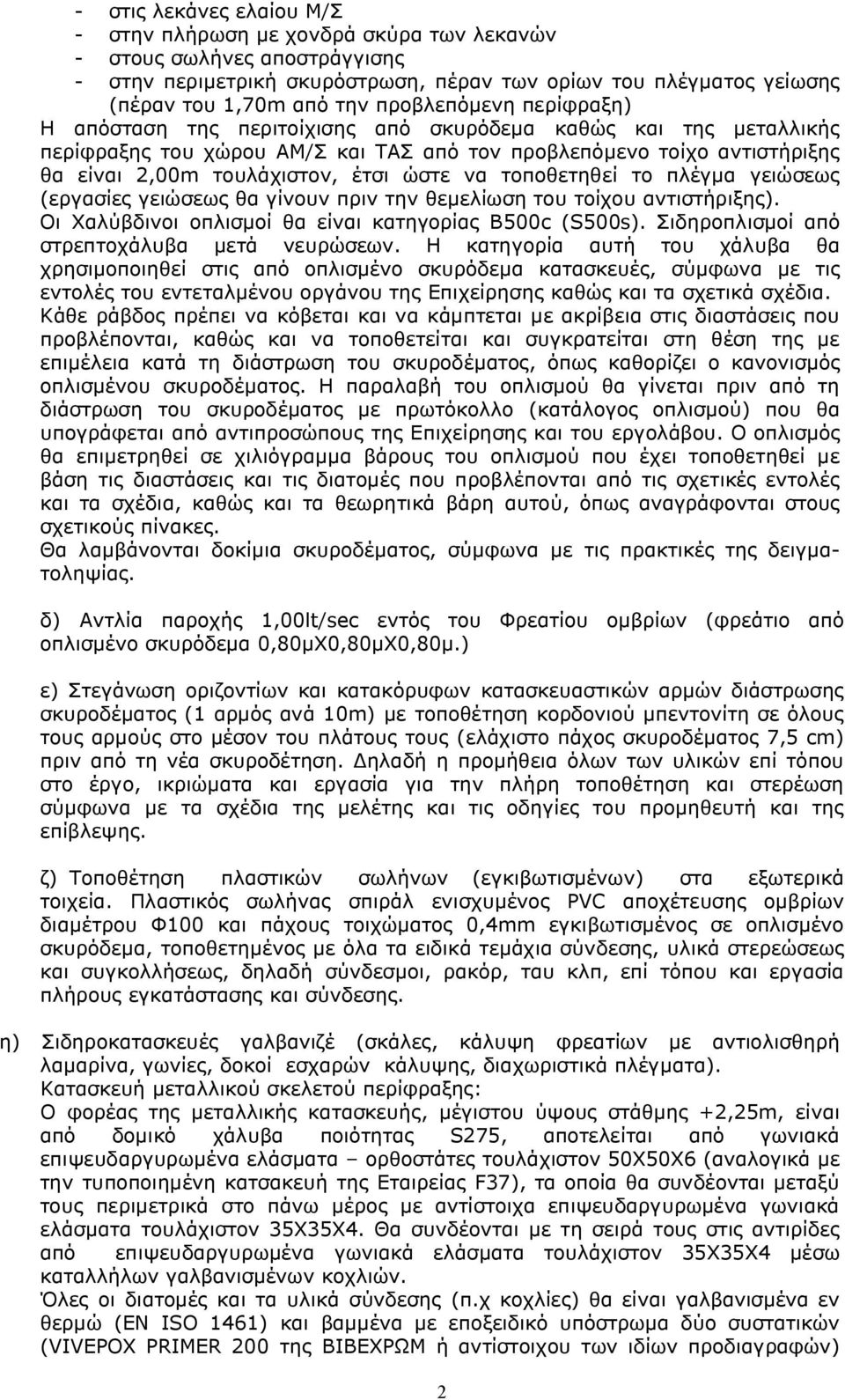

2 - στις λεκάνες ελαίου Μ/Σ - στην πλήρωση με χονδρά σκύρα των λεκανών - στους σωλήνες αποστράγγισης - στην περιμετρική σκυρόστρωση, πέραν των ορίων του πλέγματος γείωσης (πέραν του 1,70m από την προβλεπόμενη περίφραξη) Η απόσταση της περιτοίχισης από σκυρόδεμα καθώς και της μεταλλικής περίφραξης του χώρου ΑΜ/Σ και ΤΑΣ από τον προβλεπόμενο τοίχο αντιστήριξης θα είναι 2,00m τουλάχιστον, έτσι ώστε να τοποθετηθεί το πλέγμα γειώσεως (εργασίες γειώσεως θα γίνουν πριν την θεμελίωση του τοίχου αντιστήριξης). Οι Χαλύβδινοι οπλισμοί θα είναι κατηγορίας Β500c (S500s). Σιδηροπλισμοί από στρεπτοχάλυβα μετά νευρώσεων. H κατηγορία αυτή του χάλυβα θα χρησιμοποιηθεί στις από οπλισμένο σκυρόδεμα κατασκευές, σύμφωνα με τις εντολές του εντεταλμένου οργάνου της Επιχείρησης καθώς και τα σχετικά σχέδια. Κάθε ράβδος πρέπει να κόβεται και να κάμπτεται με ακρίβεια στις διαστάσεις που προβλέπονται, καθώς και να τοποθετείται και συγκρατείται στη θέση της με επιμέλεια κατά τη διάστρωση του σκυροδέματος, όπως καθορίζει ο κανονισμός οπλισμένου σκυροδέματος. Η παραλαβή του οπλισμού θα γίνεται πριν από τη διάστρωση του σκυροδέματος με πρωτόκολλο (κατάλογος οπλισμού) που θα υπογράφεται από αντιπροσώπους της Επιχείρησης και του εργολάβου. Ο οπλισμός θα επιμετρηθεί σε χιλιόγραμμα βάρους του οπλισμού που έχει τοποθετηθεί με βάση τις διαστάσεις και τις διατομές που προβλέπονται από τις σχετικές εντολές και τα σχέδια, καθώς και τα θεωρητικά βάρη αυτού, όπως αναγράφονται στους σχετικούς πίνακες. Θα λαμβάνονται δοκίμια σκυροδέματος, σύμφωνα με τις πρακτικές της δειγματοληψίας. δ) Αντλία παροχής 1,00lt/sec εντός του Φρεατίoυ ομβρίων (φρεάτιο από οπλισμένο σκυρόδεμα 0,80μΧ0,80μΧ0,80μ.) ε) Στεγάνωση οριζοντίων και κατακόρυφων κατασκευαστικών αρμών διάστρωσης σκυροδέματος (1 αρμός ανά 10m) με τοποθέτηση κορδονιού μπεντονίτη σε όλους τους αρμούς στο μέσον του πλάτους τους (ελάχιστο πάχος σκυροδέματος 7,5 cm) πριν από τη νέα σκυροδέτηση. Δηλαδή η προμήθεια όλων των υλικών επί τόπου στο έργο, ικριώματα και εργασία για την πλήρη τοποθέτηση και στερέωση σύμφωνα με τα σχέδια της μελέτης και τις οδηγίες του προμηθευτή και της επίβλεψης. ζ) Τοποθέτηση πλαστικών σωλήνων (εγκιβωτισμένων) στα εξωτερικά τοιχεία. Πλαστικός σωλήνας σπιράλ ενισχυμένος PVC αποχέτευσης ομβρίων διαμέτρου Φ100 και πάχους τοιχώματος 0,4mm εγκιβωτισμένος σε οπλισμένο σκυρόδεμα, τοποθετημένος με όλα τα ειδικά τεμάχια σύνδεσης, υλικά στερεώσεως και συγκολλήσεως, δηλαδή σύνδεσμοι, ρακόρ, ταυ κλπ, επί τόπου και εργασία πλήρους εγκατάστασης και σύνδεσης. η) Σιδηροκατασκευές γαλβανιζέ (σκάλες, κάλυψη φρεατίων με αντιολισθηρή λαμαρίνα, γωνίες, δοκοί εσχαρών κάλυψης, διαχωριστικά πλέγματα). Κατασκευή μεταλλικού σκελετού περίφραξης: Ο φορέας της μεταλλικής κατασκευής, μέγιστου ύψους στάθμης +2,25m, είναι από δομικό χάλυβα ποιότητας S275, αποτελείται από γωνιακά επιψευδαργυρωμένα ελάσματα ορθοστάτες τουλάχιστον 50Χ50Χ6 (αναλογικά με την τυποποιημένη κατσακευή της Εταιρείας F37), τα οποία θα συνδέονται μεταξύ τους περιμετρικά στο πάνω μέρος με αντίστοιχα επιψευδαργυρωμένα γωνιακά ελάσματα τουλάχιστον 35Χ35Χ4. Θα συνδέονται με τη σειρά τους στις αντιρίδες από επιψευδαργυρωμένα γωνιακά ελάσματα τουλάχιστον 35Χ35Χ4 μέσω καταλλήλων γαλβανισμένων κοχλιών. Όλες οι διατομές και τα υλικά σύνδεσης (π.χ κοχλίες) θα είναι γαλβανισμένα εν θερμώ (ΕΝ ISO 1461) και βαμμένα με εποξειδικό υπόστρωμα δύο συστατικών (VIVEPOX PRIMER 200 της ΒΙΒΕΧΡΩΜ ή αντίστοιχου των ιδίων προδιαγραφών) 2

3 και εν συνεχεία θα γίνει βαφή με εποξειδικό χρώμα υψηλής δόμησης δύο συστατικών (VIVEPOX HIGH BUILD της ΒΙΒΕΧΡΩΜ ή αντίστοιχου των ιδίων προδιαγραφών). Τοποθέτηση και αγκύρωση πλέγματος περίφραξης (γαλβανισμένα σύρματα περίφραξης πονταριστά με διαστάσεις βρόγχων 45mmΧ90mm ή 60mmΧ100mm, πάχους 2,20mm. Όλα τα στοιχεία θα συνδέονται με άριστη ηλεκτροσυγκόλληση τόξου ή με βίδες ροδέλες παξιμάδια γαλβανισμένα όπου ενδείκνυται. θ) Αποκατάσταση στην προηγούμενη κατάσταση του οδοστρώματος και πεζοδρομίου όπου απαιτείται. ι) Οι σκυροστρώσεις (σύμφωνα με το σχετικό σχέδιο) εντός των λεκανών θα γίνουν με χοντρά σκύρα διαμέτρου 7-8 cm (κροκάλες) ενώ εξωτερικά αυτών με σκύρα διαμέτρου 2-4 cm. Τα σκύρα θα είναι υψηλής καθαρότητας. κ) Οι σωληνώσεις αποστράγγισης των λεκανών θα αποτελούνται από γαλβανισμένους σιδηροσωλήνες βαρέως τύπου διαμέτρων 3 in & 4 in (σύμφωνα με το σχέδιο). Οι σωλήνες θα εγκιβωτισθούν στο περιμετρικό τοιχίο, θα απολήγουν σε στρόφιγγες ανάλογης διαμέτρου, ενώ οι λεκάνες εσωτερικά θα διαμορφωθούν επιμελώς με κατάλληλη κλίση προς τις θέσεις εκροής. Β. ΣΧΕΤΙΚΑ ΣΧΕΔΙΑ Η εκτέλεση του έργου θα γίνει σύμφωνα με τα παρακάτω αρχικώς εγκεκριμένα σχέδια ή με τις αναθεωρήσεις τους (καθώς και με επιπρόσθετα κατασκευαστικά σχέδια): - ΔΠΝ ΓΕΝΙΚΗ ΟΡΙΖΟΝΤΙΟΓΡΑΦΙΑ & ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΤΟΙΧΕΙΟΥ ΑΝΤΙΣΤΗΡΙΞΗΣ - ΧΩΡΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΜ/Σ 20/15 KV ΓΙΑ ΤΟ ΥΒΡΙΔΙΚΟ ΕΡΓΟ ΙΚΑΡΙΑΣ Λόγω της ιδιάζουσας φύσης των εργασιών, ο εντεταλμένος μηχανικός της ΔΕΔΔΗΕ/ΔΠΝ, θα κρίνει και θα καθορίζει σε ποιες θέσεις θα γίνουν επεμβάσεις (καθαιρέσεις), επισκευές, επανακατασκευές, σύμφωνα με την γενική περιγραφή εργασιών. Είναι πιθανόν ορισμένες εργασίες να μην γίνουν, να γίνουν πρόσθετες εργασίες που δεν είναι δυνατόν να προβλεφθούν και να αυξομειωθούν διάφορες ποσότητες. Γ. ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΣΥΜΒΟΛΑ Τα σύμβολα και οι συντμήσεις μονάδων που χρησιμοποιούνται στη σύμβαση είναι τα εξής: Α.Τ. ΑΤΟΕ ΤΠ ΟΙΚ,ΟΔΟ,ΗΛΜ τεμ. μ.μ. τ.μ. ή μ2 κ.μ. ή μ3 = Αριθμός (ή Άρθρο) Τιμολογίου. = Αναλυτικό Τιμολόγιο Οικοδομικών Εργασιών. = Αριθμός (ή Άρθρο) Τεχνικών Προδιαγραφών. = Αντίστοιχα Κονδύλια Αναθεωρήσεις Τιμών. = Όμοια τεμάχια. = Μέτρα μήκους. = Τετραγωνικά μέτρα. = Κυβικά μέτρα. 3

4 χλστ. = Χιλιοστά του μέτρου. = Ίντσες. χλγ. ή kg Φ ή D = Χιλιόγραμμα. = Διάμετρος. Δ. ΠΡΟΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ Το Πρόγραμμα κατασκευής, το οποίο πρέπει να συνταχθεί κατά αναλυτικό τρόπο από τον εργολάβο, θα έχει ως συμβατική προθεσμία πλήρους αποπερατώσεως του έργου, το χρονικό διάστημα ενενήντα (90) ημερολογιακών ημερών από της υπογραφής της συμβάσεως. Ε. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ - ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΟΡΟΙ 1. Στο Τιμολόγιο Προσφοράς, τα διάφορα είδη εργασιών κατ άρθρο περιγράφονται πλήρως και αναλυτικά: α. Σε αυτό το ίδιο τιμολόγιο ή β. Σε υπάρχοντα άρθρα του ΑΤΟΕ έτους 2008, τα οποία χρησιμοποιούνται αυτούσια ή γ. Σε παρεμφερή άρθρα του ΑΤΟΕ τα οποία συμπληρώνονται ή μερικώς τροποποιούνται και έχουν την ένδειξη Ν. 2. Για όλα τα είδη των εργασιών ισχύουν τα εξής: Ο Εργολάβος οφείλει να εφαρμόσει με ακρίβεια τα σχέδια με τις αναθεωρήσεις που θα δοθούν, καθώς και τις οδηγίες και εντολές του εντεταλμένου μηχανικού και να κατασκευάσει τα διάφορα τμήματα του έργου στις διαστάσεις που αναγράφονται στα σχέδια ή καθορίζονται από τον εντεταλμένο μηχανικό. ΣΤ. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΕΩΣ Μετά το πέρας της κατασκευής η επιμέτρηση θα είναι εκείνη που θα καθορίζει τις πραγματικές διαστάσεις σε περίπτωση τυχόν διαφορών, μεταξύ σχεδίων και κατασκευής. Για τον τρόπο επιμετρήσεως των εργασιών ισχύουν όσα ορίζονται από τους σχετικούς συμβατικούς όρους, τα άρθρα του τιμολογίου προσφοράς και τα άρθρα των τεχνικών προδιαγραφών. Ειδικά για τους χρωματισμούς, υπενθυμίζουμε ότι ισχύει το άρθρο 7085 ΑΤΟΕ, όσον αφορά χρωματισμούς κουφωμάτων, κιγκλιδωμάτων κ.λ.π. Ο ΣΥΝΤΑΞΑΣ ΝΙΚΟΛΑΟΣ ΖΩΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ/ΔΠΝ 4
