1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΕΚΤΕΛΕΣΗΣ ΝΕΩΝ ΕΡΓΩΝ ΚΑΙ ΜΕΛΕΤΩΝ Ταχ. Δ/νση : ΛΗΛΑΝΤΙΩΝ & ΜΕΓΑΣΘΕΝΟΥΣ 34 Ταχ. Κωδ.: Πληροφορίες: ΙΩΑΝΝΗΣ Απ. ΚΥΡΙΑΚΗΣ Τηλ : Fax : ichalkis@otenet.gr & ioannis.kyriakis@dchalkideon.gr ΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΠΡΟΜΗΘΕΙΑ ΕΞΟΠΛΙΣΜΟΥ ΠΑΙΔΟΤΟΠΩΝ ΕΠΙΚΑΙΡΟΠΟΙΗΣΗ ΜΕΛΕΤΗΣ : ΠΡΟYΠΟΛΟΓΙΣΜΟΣ : ,00 Φ.Π.Α. : ,50 ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ : ,50 ΠΕΡΙΕΧΟΜΕΝΑ Α. Τεχνική Έκθεση - σελ Β. ΤΙΜΟΛΟΓΙΟ - σελ Τεχνικές Προδιαγραφές - Τεχνικά Χαρακτηριστικά Γ. Πίνακας Προϋπολογισμού - σελ Δ. Ειδική Συγγραφή Υποχρεώσεων - σελ E. Γενική Συγγραφή Υποχρεώσεων - σελ ΣΤ. Έντυπο Οικονομικής Προσφοράς - σελ Σελίδα 1 από 47

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΕΚΤΕΛΕΣΗΣ ΝΕΩΝ ΕΡΓΩΝ ΚΑΙ ΜΕΛΕΤΩΝ Ταχ. Δ/νση : ΛΗΛΑΝΤΙΩΝ & ΜΕΓΑΣΘΕΝΟΥΣ 34 Ταχ. Κωδ.: Πληροφορίες: ΙΩΑΝΝΗΣ Απ. ΚΥΡΙΑΚΗΣ Τηλ : Fax : ichalkis@otenet.gr & ioannis.kyriakis@dchalkideon.gr Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Η παρούσα μελέτη αφορά την προμήθεια οργάνων παιδικών χαρών για κάλυψη των αναγκών στις παιδικές χαρές του Δήμου Χαλκιδέων σε υφιστάμενες παιδικές χαρές ώστε να πληρούν τις προδιαγραφές ασφαλείας, όπως αυτές έχουν καθορισθεί από την κείμενη νομοθεσία και πρέπει να εφαρμόζονται υποχρεωτικά. Τα προτεινόμενα προς προμήθεια όργανα εξοπλισμού παιδότοπων θα τοποθετηθούν στους παρακάτω χώρους : 1. Παιδική χαρά στην Αγ. Ελεούσα 2. Παιδική χαρά Κέρκυρας 3. Παιδική χαρά στην Αγ. Παρασκευή 4. Παιδική χαρά στον Αγ. Ιωάννη 5. Παιδική χαρά στην Αγ. Μαρίνα 6. Παιδική χαρά στο άλσος Φάρου 7. Παιδική χαρά στο Βούρκο 8. Παιδική χαρά στο Δέλτα 9. Παιδική χαρά στη Δεξαμενή 10. Παιδική χαρά στις εργατικές κατοικίες 11. Παιδική χαρά πλατεία Καθαροσπόρη 12. Παιδική χαρά στη Λαγκαδιώτισσα 13. Παιδική χαρά στο Μηχανοστάσιο 14. Παιδική χαρά Μπαδά 15. Παιδική χαρά Πειραϊκής 16. Παιδική χαρά Πέτρου και Παύλου 17. Παιδική χαρά στην πλατεία Ελευθερίας 18. Παιδική χαρά στη πλατεία Κανήθου 19. Παιδική χαρά στην πλατεία Κολοκοτρώνη 20. Παιδική χαρά στις Ροδιές 21. Παιδική χαρά στη Σουβάλα 22. Παιδική χαρά στη Χαραυγή 23. Παιδική χαρά Χατζοπούλου Σελίδα 2 από 47

3 ΦΩΤΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ 1. Αγ. Ελεούσα 2. Κέρκυρας 3. Αγ. Παρασκευή 4. Αγ. Ιωάννης 5. Αγ. Μαρίνα Σελίδα 3 από 47

4 6. Άλσος Φάρου 7. Βούρκος 8. Δέλτα 9. Δεξαμενή 10. Εργατικές Κατοικίες 11. Πλατεία Καθαροσπόρη Σελίδα 4 από 47

5 12. Λαγκαδιώτισσα 13. Μηχανοστάσιο 14. Μπαδά 15. Πειραϊκή 16. Πέτρου και Παύλου Σελίδα 5 από 47

6 17. Πλατεία Ελευθερίας 18. Πλατεία Κανήθου 19. Πλατεία Κολοκοτρώνη 20. Ροδιές 21. Σουβάλα 22. Χαραυγή 23. Χατζοπούλου Σελίδα 6 από 47

7 ΠΛΗΡΟΦΟΡΙΑΚΑ ΣΤΟΙΧΕΙΑ ΠΡΟΜΗΘΕΙΑΣ Σε όλους τους παραπάνω χώρους της προτεινόμενης παρέμβασης λειτουργούν σήμερα παιδικές χαρές, οι οποίες όμως ως επί των πλείστον δεν πληρούν τις ισχύουσες προδιαγραφές ασφαλείας και παρουσιάζουν σημαντικές φθορές. Ενώ θα μπορούσαν κατόπιν παρεμβάσεων να γίνουν ασφαλείς, δεν υπάρχει φάκελος με τα στοιχεία τους, καθώς στην πλειονότητά τους έχουν εγκατασταθεί πριν το Νοέμβριο του 1998, οπότε και θεσπίστηκαν τα αντίστοιχα πρότυπα και οι απαιτήσεις ασφαλείας στη χώρα μας. Βασικός στόχος της παρούσας παρέμβασης είναι η αναβάθμιση και η αναδιαμόρφωση των παραπάνω υφιστάμενων χώρων του Δήμου Χαλκιδέων, με την αντικατάσταση του υπάρχοντος εξοπλισμού όπου δεν συμμορφώνονται με τις ισχύουσες προδιαγραφές ασφαλείας. Ανάγκη για ψυχαγωγία, εκτός των νήπιων και των μικρών παιδιών, έχουν και τα παιδιά στην ευαίσθητη ηλικιακή ομάδα της προεφηβείας και εφηβείας, γεγονός που δεν ελήφθη υπόψη κατά τα παρελθόντα έτη. Σύμφωνα με την κείμενη νομοθεσία, παιδική χαρά νοείται ο οριοθετημένος υπαίθριος χώρος των ΟΤΑ που προορίζεται για ψυχαγωγία ανηλίκων, χωρίς την επίβλεψη προσωπικού. Στόχος της παρούσας μελέτης είναι η προμήθεια παιχνιδιών για τους χώρους των παιδικών χαρών με κατάλληλο εξοπλισμό ώστε να γίνει αντικατάσταση του υφιστάμενου επικίνδυνου και μη πιστοποιημένου εξοπλισμού, με παιχνίδια ασφαλή και κατάλληλα ώστε να αναπτυχθούν ασφαλείς χώροι για παιχνίδι και ξεκούραση. Προτείνεται η αποξήλωση των παλαιών οργάνων που δεν πληρούν πια τις προϋποθέσεις πιστοποίησης και η τοποθέτηση νέων σύγχρονων και ασφαλών οργάνων ποικίλων δραστηριοτήτων ανά ηλικιακή ομάδα - νηπίων και παιδιών -. Ταυτόχρονα με την προμήθεια των νέων οργάνων με την υπάρχουσα μελέτη, γίνονται εργασίες με παράλληλη μελέτη του Δήμου στους χώρους των παιδικών χαρών, ώστε να συμμορφώνονται με τα πρότυπα ασφαλείας και την ισχύουσα νομοθεσία. Έτσι τοποθετούνται οι κατάλληλες υποβάσεις ασφαλείας για τα όργανα, τοποθετείται περίφραξη όπου δεν υπάρχει ή γίνονται εργασίες συντήρησης της, συμπληρώνεται ή τοποθετείται αστικός εξοπλισμός (βρύση, κάδοι απορριμμάτων, πινακίδα εισόδου, καθιστικά, τραπεζόπαγκοι κλτ). Οι προαναφερόμενοι χώροι έχουν σχεδιαστεί και θα κατασκευαστούν με τέτοιο τρόπο ώστε να συμμορφώνονται πλήρως με τις απαιτήσεις ασφαλείας, όπως αυτές ορίζονται στα ευρωπαϊκά πρότυπα ασφαλείας ΕΝ1176:2008, ΕΝ1177:2008 και τις προδιαγραφές που έχει ορίσει το Υπουργείο Εσωτερικών με την υπ αρίθμ / Υπουργική Απόφαση (ΦΕΚ Β 931/ ), όπως αυτή τροποποιήθηκε και ισχύει με την υπ'αρίθμ /2014 Υπουργική Απόφαση (ΦΕΚ 2029/ ). ΚΡΙΤΗΡΙΑ ΕΠΙΛΟΓΗΣ ΤΩΝ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΕΞΟΠΛΙΣΜΩΝ - ΕΠΙΔΙΩΚΟΜΕΝΟ ΑΠΟΤΕΛΕΣΜΑ ΠΑΡΕΜΒΑΣΕΩΝ ΚΑΙ Η προσπάθεια αναβάθμισης των παιδικών χαρών του Δήμου Χαλκιδέων αποσκοπεί στην ενίσχυση της επισκεψιμότητας και λειτουργικότητάς τους. Συγκεκριμένα : Στην παρούσα μελέτη λαμβάνεται μέριμνα, όπου είναι εφικτό, για τη δημιουργία κατάλληλων χώρων που απευθύνονται και σε εφήβους. Όσον αφορά, στο θέμα της καταλληλότητας των χώρων που περιλαμβάνονται στην παρούσα μελέτη, πληρούνται οι ελάχιστες απαιτήσεις ασφάλειας, όπως: δεν βρίσκονται δίπλα σε περιοχές που εγκυμονούν κινδύνους (όπως για παράδειγμα κατολισθήσεις, κατακρημνίσεις, εστίες μολύνσεων κ.λπ.), Σελίδα 7 από 47

8 δεν γειτνιάζουν με χρήσεις που προκαλούν ατμοσφαιρική και ηχητική ρύπανση και με δραστηριότητες που χρησιμοποιούν επικίνδυνα για την υγεία υλικά, δεν γειτνιάζουν με δρόμους ταχείας κυκλοφορίας ή κυκλοφορίας βαρέων οχημάτων, δεν είναι οπτικά απομονωμένοι χώροι, δεν υπάρχει οπτική επαφή με εγκαταστάσεις που μπορούν να βλάψουν την ψυχική υγεία των παιδιών (όπως νεκροταφεία, φυλακές κ.λπ.) υπάρχει άνετη και ασφαλής πρόσβαση (πεζόδρομος, δρόμος ήπιας κυκλοφορίας, πεζοδρόμιο κ.λπ.). Στόχος της μελέτης είναι η δημιουργία σύγχρονων, λειτουργικών και ασφαλών χώρων αναψυχής για μικρούς και μεγάλους επισκέπτες, όπου ο κάθε χώρος θα περιλαμβάνει παιχνίδια για όλες τις ηλικιακές ομάδες. Ο προτεινόμενος εξοπλισμός έχει μελετηθεί ώστε να παρέχει μία πληθώρα δραστηριοτήτων στους επισκέπτες, ενισχύοντας την ελκυστικότητα της περιοχής, που τα τελευταία χρόνο παρουσιάζει αύξηση επισκεψιμότητας, καθώς επίσης και να συμβάλει στην βελτίωση του βιοτικού επιπέδου των πολιτών, μόνιμων κατοίκων και επισκεπτών, αλλά και της τουριστικής ανάπτυξης της περιοχής. Η ανάπλαση τους θα συμβάλλει στην αναζωογόνηση, την αναβάθμιση της περιοχής ώστε να αποτελέσουν πόλους έλξης και συνάθροισης όχι μόνο για τους μόνιμους κατοίκους, τους επισκέπτες, αλλά και για τους νέους που επιστρέφουν από τα μεγάλα αστικά κέντρα προκειμένου να ανταπεξέλθουν στη νέα οικονομική κατάσταση. Η ανάπλαση θα αποτελέσει πηγή ζωής, αποδίδοντας στους χώρους αισθητική αναβάθμιση και λειτουργικότητα με κύριο γνώμονα την ανάπτυξη βασικών δεξιοτήτων, σωματικών και πνευματικών, για παιδιά διαφόρων ηλικιών, καθώς επίσης και για τους επισκέπτες κάθε ηλικίας. Ο νέος εξοπλισμός που έχει επιλεγεί περιλαμβάνει ποικιλία δραστηριοτήτων, καλύπτοντας ένα ευρύ φάσμα ηλικιακών ομάδων, όπως π.χ. κούνιες και ελατήρια για νήπια (έως 4 ετών), τραμπάλες και κούνιες για παιδιά άνω των 3 ετών, τσουλήθρες τόσο για νήπια όσο και για μεγαλύτερα παιδιά και σύνθετα με αναρριχητικές δραστηριότητες κατάλληλα και για παιδιά άνω των 12 ετών. Αναλυτικότερα, οι τα παιχνίδια της κάθε Παιδικής Χαράς : ΑΓ. ΕΛΕΟΥΣΑ TEMΑΧΙΑ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 18 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 3ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 1 ΝΗΠΙΩΝ) 15 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 2ΘΕΣΙΑ ΝΗΠΙΩΝ ΚΕΡΚΥΡΑΣ 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ Σελίδα 8 από 47 TEMΑΧΙΑ

9 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ 19 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ ΠΑΙΔΩΝ 8 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΔΙΠΛΟ ΤΥΠΟΥ 1 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ ΑΓ.ΠΑΡΑΣΚΕΥΗ-ΚΟΛΙΜΑΤΣΑΝΙΚΑ TEMΑΧΙΑ 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ 8 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΔΙΠΛΟ ΤΥΠΟΥ 1 ΤΟΥΧΤΙΔΗ TEMΑΧΙΑ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 19 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) ΑΓ. ΜΑΡΙΝΑ TEMΑΧΙΑ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 17 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 3ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 1 ΝΗΠΙΩΝ) 4 ΣΥΝΘΕΤΟ ΜΕ ΤΣΟΥΛΗΘΡΑ ΚΑΙ ΤΡΑΠΕΖΑΚΙ ΑΛΣΥΛΙΟ ΦΑΡΟΥ TEMΑΧΙΑ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 2 ΠΥΡΓΟΣ ΜΕ ΑΝΑΡΡΙΧΗΣΕΙΣ Σελίδα 9 από 47

10 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ ΒΟΥΡΚΟΣ TEMΑΧΙΑ 15 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 2ΘΕΣΙΑ ΝΗΠΙΩΝ 16 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 3ΘΕΣΙΑ ΠΑΙΔΩΝ 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ ΔΕΛΤΑ TEMΑΧΙΑ 19 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ ΠΑΙΔΩΝ 14 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 2ΘΕΣΙΑ ΝΗΠΙΩΝ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ ΔΕΞΑΜΕΝΗ TEMΑΧΙΑ 18 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 5 ΣΥΝΘΕΤΟ ΜΕ ΤΣΟΥΛΗΘΡΑ ΚΑΙ ΔΙΧΤΥ ΕΡΓΑΤΙ. ΚΑΤΟΙΚΙΕΣ ΠΑΛΙΕΣ TEMΑΧΙΑ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ 17 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 3ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 1 ΝΗΠΙΩΝ) 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ Σελίδα 10 από 47

11 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ ΚΑΘΑΡΟΣΠΟΡΗ TEMΑΧΙΑ 16 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 3ΘΕΣΙΑ ΠΑΙΔΩΝ 15 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 2ΘΕΣΙΑ ΝΗΠΙΩΝ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ ΛΑΓΚΑΔΙΩΤΙΣΣΑ TEMΑΧΙΑ 13 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ ΜΗΧΑΝΟΣΤΑΣΙΟ TEMΑΧΙΑ 18 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ ΜΠΑΔΑ TEMΑΧΙΑ 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ Σελίδα 11 από 47

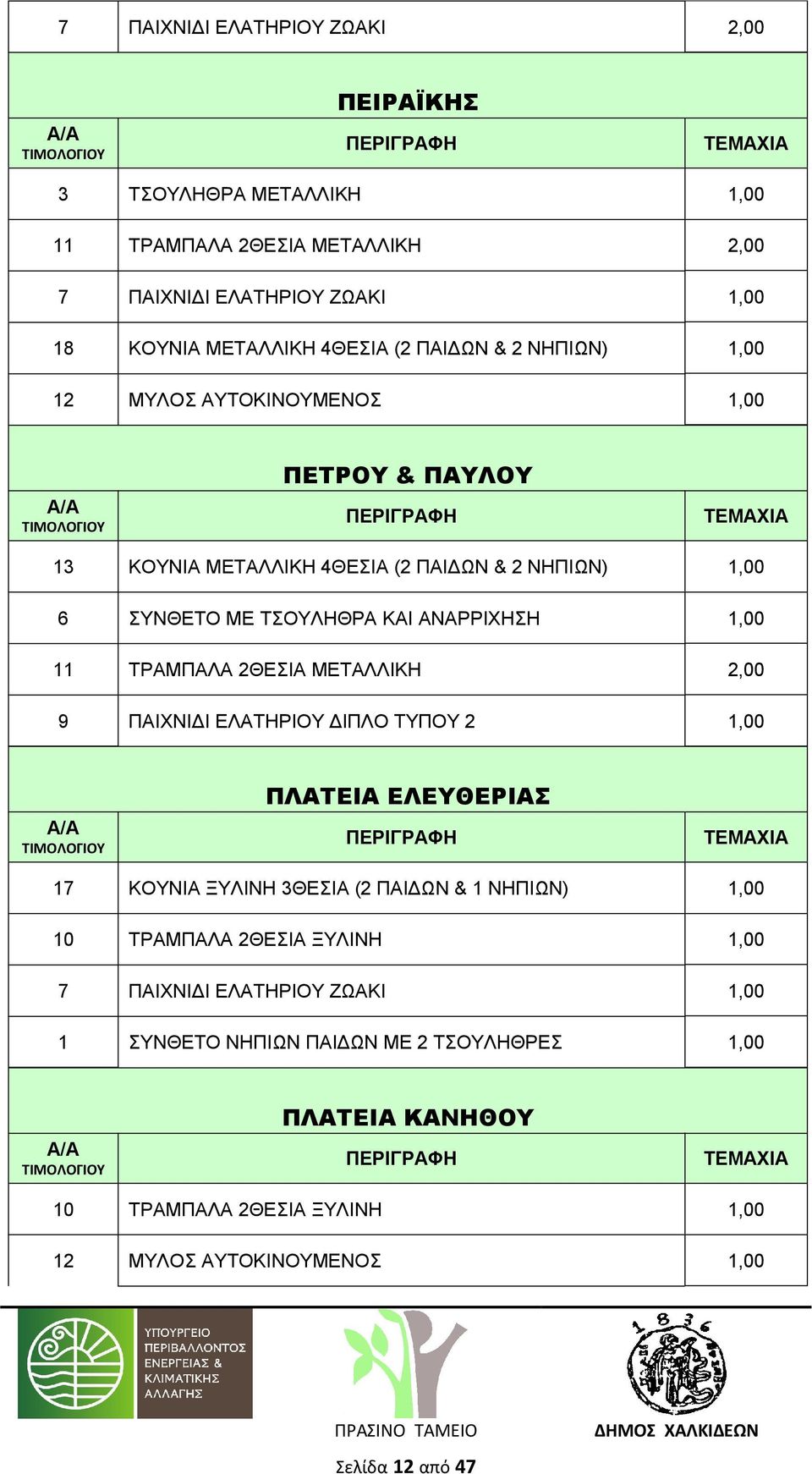

12 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ ΠΕΙΡΑΪΚΗΣ TEMΑΧΙΑ 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 18 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ ΠΕΤΡΟΥ & ΠΑΥΛΟΥ TEMΑΧΙΑ 13 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 6 ΣΥΝΘΕΤΟ ΜΕ ΤΣΟΥΛΗΘΡΑ ΚΑΙ ΑΝΑΡΡΙΧΗΣΗ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 9 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΔΙΠΛΟ ΤΥΠΟΥ 2 ΠΛΑΤΕΙΑ ΕΛΕΥΘΕΡΙΑΣ TEMΑΧΙΑ 17 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 3ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 1 ΝΗΠΙΩΝ) 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ ΠΛΑΤΕΙΑ ΚΑΝΗΘΟΥ TEMΑΧΙΑ 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ Σελίδα 12 από 47

13 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ ΠΛΑΤΕΙΑ ΚΟΛΟΚΟΤΡΩΝΗ TEMΑΧΙΑ 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ ΡΟΔΙΕΣ TEMΑΧΙΑ 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ 13 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ ΣΟΥΒΑΛΑ TEMΑΧΙΑ 15 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 2ΘΕΣΙΑ ΝΗΠΙΩΝ 16 ΚΟΥΝΙΑ ΞΥΛΙΝΗ 2ΘΕΣΙΑ ΠΑΙΔΩΝ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ ΧΑΡΑΥΓΗ TEMΑΧΙΑ 11 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΜΕΤΑΛΛΙΚΗ 12 ΜΥΛΟΣ ΑΥΤΟΚΙΝΟΥΜΕΝΟΣ 13 ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ 4ΘΕΣΙΑ (2 ΠΑΙΔΩΝ & 2 ΝΗΠΙΩΝ) 3 ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ Σελίδα 13 από 47

14 ΧΑΤΖΟΠΟΥΛΟΥ TEMΑΧΙΑ 1 ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ 7 ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ 10 ΤΡΑΜΠΑΛΑ 2ΘΕΣΙΑ ΞΥΛΙΝΗ Για την εκτέλεση της εν λόγω προμήθειας θα διεξαχθεί Ανοιχτός Δημόσιος Ηλεκτρονικός Μειοδοτικός Διαγωνισμός με σφραγισμένες προσφορές και κριτήριο κατακύρωσης την χαμηλότερη τιμή. Το ποσό της εν λόγω δαπάνης ανέρχεται σε ,50 (συμπεριλαμβανομένου ΦΠΑ 23%) και θα καλυφθεί από πιστώσεις του Πράσινου Ταμείου, Άξονας Προτεραιότητας Άξονας 2 -«Αναβάθμιση αστικών υποδομών», του Χρηματοδοτικού Προγράμματος «Αστική Αναζωογόνηση Πόλεων » και έγκριση χρηματοδότησης από πιστώσεις του έτους 2014 σε συνέχεια της πρόσκλησης 20/2013. Χαλκίδα, Ο ΣΥΝΤΑΚΤΗΣ Ο ΠΡΟιΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΕΚΤΕΛΕΣΗΣ ΝΕΩΝ ΕΡΓΩΝ & ΜΕΛΕΤΩΝ ΘΕΩΡΗΘΗΚΕ Ο ΔΙΕΥΘΥΝΤΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΙΩΑΝΝΗΣ Απ. ΚΥΡΙΑΚΗΣ Αρχιτέκτων Μηχανικός ΠΕ.4/Γ ΚΩΝ/ΝΟΣ ΤΡΙΑΝΤΑΦΥΛΛΟΥ Πολιτικός Μηχανικός ΠΕ.3/Γ ΦΙΛΙΠΠΟΣ ΚΛΑΓΚΟΣ Μηχανολόγος Μηχανικός ΠΕ.5/Β Σελίδα 14 από 47

15 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΕΚΤΕΛΕΣΗΣ ΝΕΩΝ ΕΡΓΩΝ ΚΑΙ ΜΕΛΕΤΩΝ Ταχ. Δ/νση : ΛΗΛΑΝΤΙΩΝ & ΜΕΓΑΣΘΕΝΟΥΣ 34 Ταχ. Κωδ.: Πληροφορίες: ΙΩΑΝΝΗΣ Απ. ΚΥΡΙΑΚΗΣ Τηλ : Fax : ichalkis@otenet.gr & ioannis.kyriakis@dchalkideon.gr Β. ΤΙΜΟΛΟΓΙΟ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Η προμήθεια αφορά ΟΡΓΑΝΑ ΕΞΟΠΛΙΣΜΟΥ ΠΑΙΔΟΤΟΠΩΝ τα οποία θα παραδοθούν σε πλήρη λειτουργία από τον ανάδοχο προμηθευτή σε θέσεις που θα του υποδειχθούν από τον Δήμο. Ο υπό προμήθεια εξοπλισμός θα πρέπει να ανταποκρίνεται στους όρους των προδιαγραφών της μελέτης, να είναι καινούριας κατασκευής, αχρησιμοποίητος, από υλικά άριστης ποιότητας και να ανταποκρίνεται στην χρήση και λειτουργία για την οποία προορίζεται. Στις τιμές των προσφορών περιλαμβάνεται και η εγκατάσταση του εξοπλισμού, πλήρους και ετοίμου προς χρήση, ώστε οι παιδικές χαρές να πληρούν τις απαιτήσεις της κείμενης νομοθεσίας και της μελέτης. Για όλα τα όργανα θα πρέπει να ισχύουν τα παρακάτω : Απαιτήσεις Ασφάλειας, Πρότυπα και Πιστοποίηση Στην παιδική χαρά δεν πρέπει να τίθεται σε κίνδυνο η υγεία και η ασφάλεια των παιδιών. Ειδικότερα: Πιστοποιημένος εξοπλισμός- Κατασκευή εξοπλισμού α) Ο εξοπλισμός πρέπει να είναι ειδικά σχεδιασμένος για ατομικό ή ομαδικό παιχνίδι. β) Τα όργανα και οι κατασκευές πρέπει να πληρούν τις προδιαγραφές που προβλέπονται στη σειρά προτύπων ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176) και να φέρουν βεβαίωση ελέγχου και πιστοποιητικό συμμόρφωσης με τα αντίστοιχο πρότυπα από αναγνωρισμένο φορέα πιστοποίησης επί ποινή αποκλεισμού. γ) Η Εταιρεία κατασκευής του εξοπλισμού των παιχνιδιών, πρέπει να είναι πιστοποιημένη κατά ISO 9001 και ISO και να προσκομίζονται τα εν λόγω πιστοποιητικά επί ποινή αποκλεισμού. Επιτρέπεται η συμμόρφωση με άλλα πρότυπα ή προδιαγραφές ασφαλείας πέραν των αναφερόμενων στην παρούσα, υπό τον όρο ότι αυτά θα είναι τουλάχιστον ισοδύναμα προς τα αναφερόμενα. Η ισοδυναμία αυτή θα τεκμαίρεται από αναλυτική τεχνική έκθεση, η οποία πρέπει να βρίσκεται στη διάθεση των αρμοδίων αρχών και Σελίδα 15 από 47

16 των αναφερόμενων στο άρθρο 11 της Y.A / (ΦΕΚ Β 931/ , όπως τροποποιήθηκε και ισχύει). Η τήρηση των απαιτήσεων των προαναφερόμενων προτύπων ή προδιαγραφών ασφαλείας πιστοποιείται από αναγνωρισμένους φορείς για τον σκοπό αυτό, μέσω διενέργειας περιοδικών, ανά διετία, ελέγχων και την έκδοση αντίστοιχων πιστοποιητικών ελέγχου ανά παιδική χαρά. Απαιτήσεις από κατασκευαστές, εισαγωγείς και αντιπροσώπους Δεν είναι επιτρεπτή η πώληση, η δωρεάν διάθεση ή η ενοικίαση εξοπλισμού παιδικής χαράς, σε Δήμους και κοινότητες, εφόσον δεν πληρούν τις διατάξεις της Y.A / (ΦΕΚ Β 931/ , όπως τροποποιήθηκε με την 27934/2014 Υ.Α (ΦΕΚ 2029/ )). Ο κατασκευαστής ή ο εξουσιοδοτημένος αντιπρόσωπος ή ο εισαγωγέας ή ο διανομές που θέτουν σε κυκλοφορία στην αγορά εξοπλισμούς παιδικών χαρών, πρέπει να διαθέτουν για καθένα από αυτούς πιστοποιητικό συμμόρφωσης που έχει εκδοθεί από αναγνωρισμένο φορέα ελέγχου, με το οποίο αποδεικνύεται η συμμόρφωση τους με τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Το πιστοποιητικό συμμόρφωσης περιλαμβάνεται στις προκαταρτικές πληροφορίες αναφορικά με την ασφάλεια των εξοπλισμών και πρέπει να προσκομίζεται πριν την αποδοχή της προσφοράς, ήτοι εντός του φακέλου τεχνικής προσφοράς κάθε συμμετέχοντος, όπως ορίζεται από την δικαήρυξη. Στην περίπτωση εξοπλισμού ο οποίος έχει κατασκευαστεί σύμφωνα με τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, το πιστοποιητικό συμμόρφωσης πρέπει να συνοδεύεται και από την αναφερόμενη στην παράγραφο 2 του άρθρου 4 της παρούσης Y.A / (ΦΕΚ Β 931/ , όπως τροποποιήθηκε και ισχύει), τεχνική έκθεση επικυρωμένη από αναγνωρισμένο φορέα ελέγχου. Ο εξοπλισμός πρέπει να σημαίνεται ευκρινώς, μόνιμα σε θέση ορατή από το επίπεδο του εδάφους τουλάχιστον με τα ακόλουθα: α) Όνομα και διεύθυνση του κατασκευαστή ή του εξουσιοδοτημένου αντιπροσώπου ή του εισαγωγέα ή του διανομέα, έτος κατασκευής και αριθμό σειράς παραγωγής του κάθε οργάνου. β) Στοιχεία αναγνώρισης εξοπλισμού (π.χ. κωδικός αριθμός) και έτος κατασκευής. γ) Τον αριθμό και τη χρονολογία του εφαρμοζόμενου ευρωπαϊκού προτύπου ή ισοδύναμού του. δ) Για κάθε εξοπλισμό πρέπει να παραδίδονται από τον κατασκευαστή/ ανάδοχο προμηθευτή όσα αναφέρονται στην παράγραφο 6 του προτύπου ΕΛΟΤ ΕΝ Απαιτήσεις υλικών των υπό προμήθεια ειδών ΞΥΛΙΝΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Σύνθετη εμποτισμένη επικολλητή ξυλεία θα χρησιμοποιείται σε δομικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σημαντικά: Υγρασία (8-10%). Οδοντωτή σφήνωση. Μετά την ξήρανση (τελική υγρασία ξύλου κατά DIN : 8-12%), η ξυλεία θα τεμαχίζεται κατά μήκος ώστε να αφαιρεθούν οι μη επιτρεπτοί ρόζοι και οι κάθε είδους δυσμορφίες του ξύλου που επηρεάζουν την αντοχή του και κατόπιν θα συρράβεται κατά μήκος με οδοντωτή σφήνωση ακολουθώντας την προδιαγραφή 1-10 του DIN Συγκόλληση ξύλου. Η συγκόλληση του ξύλου θα γίνεται με κόλλες PVA ( οξικό πολυβινύλιο ) και καταλύτη βασικό ισοκυάνιο, με τα παρακάτω χαρακτηριστικά : Σελίδα 16 από 47

17 α. Αντοχή δεσμών κόλλας : DIN EN D4 β. Αντοχή σε υγρασία : DIN AW γ. Αντοχή σε θερμότητα : WATT 91 > 7 N/mm2 Όλα τα ξύλινα μέρη θα πρέπει να είναι εμποτισμένα για αντοχή σε εξωτερικό χώρο, βαμμένα με χρώματα υδατοδιαλυτά και ασφαλή για τους χρήστες για τους οποίους προορίζονται. Ο ανάδοχος έχει την ευθύνη και υποχρέωση να εξασφαλίζει την χρήση υλικών τα οποία έχουν χαρακτηριστικά ποιότητας, ανάλογα με αυτά, που προβλέπονται από τα εγκεκριμένα πρότυπα, όπως προδιαγράφεται από την οδηγία ΕΝ Οι έγχρωμες επιφάνειες θα είναι κατασκευασμένες από HPL. Όλες οι εκτεθειμένες άκρες θα είναι στρογγυλεμένες, ώστε να μην υπάρχουν αιχμηρά άκρα. HPL (High Pressure Laminate) Το HPL (High Pressure Laminate) είναι υλικό ανθεκτικό στις πιο ακραίες κλιματολογικές συνθήκες. Αποτελείται από κυτταρινικές ίνες εμποτισμένες σε φαινολικές ρητίνες, συγκολλημένες σε συνθήκες υψηλής πίεσης και θερμοκρασίας. Η εξωτερική επιφάνεια συγκροτείται από έγχρωμο διακοσμητικό φύλλο εμποτισμένο σε αμινοπλαστικές ρητίνες, και αδιάβροχο επικάλυμμα ανθεκτικό στην ηλιακή ακτινοβολία. Η ειδική αυτή επιφάνεια εξασφαλίζει την προστασία του υλικού και από graffiti, καθότι δεν αφήνει πόρους στο υλικό, με αποτέλεσμα το graffiti να μπορεί να καθαρίσει εύκολα και να μην απαιτείται βαφή της επιφάνειας. Το HPL θα συνοδεύεται από γραπτή εγγύηση καλής λειτουργίας διάρκειας 10 ετών για το χρώμα και την επιφάνεια του υλικού και 20 ετών για μηχανική αντοχή. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα πλαστικά στοιχεία που απαιτούνται για την κατασκευή του εξοπλισμού πρέπει να έχουν μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Για τα παραπάνω θα χρησιμοποιούνται υλικά που έχουν και την δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (PE), πολυπροπυλένιο (PP), και πολυαμίδιο (PA) τα οποία και θα φέρουν σταθεροποιητές για την προστασία από τις υπεριώδη ακτινοβολίες του ήλιου. GFRP (Glass Fiber Reinforced Plastic)- Ενισχυμένος πολυεστέρας Σύνθετο πλαστικό, πολυεστέρας ενισχυμένος με επιμήκεις ίνες υάλου. Υλικό ιδιαίτερα υψηλής αντοχής στην υπεριώδη ακτινοβολία και τις ακραίες καιρικές συνθήκες. Ένα ιδιαίτερα ανθεκτικό υλικό, ικανό να παραλάβει μεγάλα φορτία, ελαφρύ (10 έως 20kgr/m2), γεγονός που το καθιστά εύκολο στην εγκατάσταση του. Επιπλέον, παρουσιάζει μεγάλη αντοχή και ανθεκτικότητα σε υγρασία, ηλιακή ακτινοβολία, ακραίες περιβαλλοντικές συνθήκες και στις χημικές ουσίες. Είναι υλικό εύκαμπτο και με μεγάλη αντοχή στη διάρκεια του χρόνου. Μικρουλικά, σύνδεσμοι και λοιπά πλαστικά μέρη θα κατασκευάζονται από υλικά υψηλής αντοχής σε ακτινοβολία και υψηλές θερμοκρασίες που έχουν και την δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (PE), πολυπροπυλένιο (PP), και πολυαμίδιο (PA) τα οποία και θα φέρουν σταθεροποιητές για την προστασία από τις υπεριώδη ακτινοβολίες του ήλιου. ΣΥΝΔΕΣΜΟΛΟΓΙΑ Όλες οι βίδες στήριξης θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά, τα οποία θα παρέχουν ασφάλεια, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία του εξοπλισμού. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα μεταλλικά μη ανοξείδωτα στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (αλυσίδες, βίδες, σύνδεσμοι κλπ) θα είναι από χάλυβα θερμογαλβανισμένο (με ψευδάργυρο), όπου θα έχει προηγηθεί προετοιμασία της Σελίδα 17 από 47

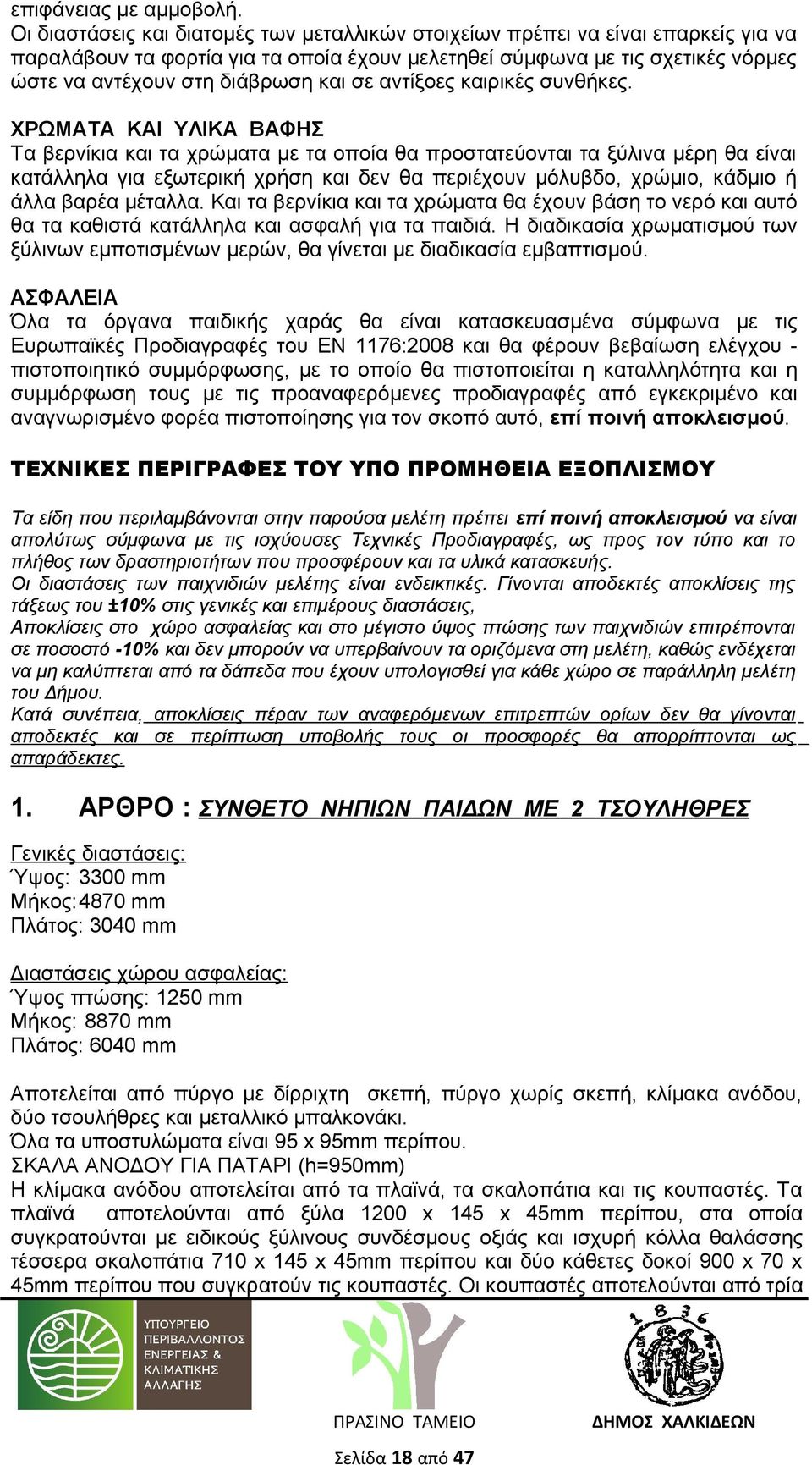

18 επιφάνειας με αμμοβολή. Οι διαστάσεις και διατομές των μεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν μελετηθεί σύμφωνα με τις σχετικές νόρμες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ ΚΑΙ ΥΛΙΚΑ ΒΑΦΗΣ Τα βερνίκια και τα χρώματα με τα οποία θα προστατεύονται τα ξύλινα μέρη θα είναι κατάλληλα για εξωτερική χρήση και δεν θα περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Και τα βερνίκια και τα χρώματα θα έχουν βάση το νερό και αυτό θα τα καθιστά κατάλληλα και ασφαλή για τα παιδιά. Η διαδικασία χρωματισμού των ξύλινων εμποτισμένων μερών, θα γίνεται με διαδικασία εμβαπτισμού. ΑΣΦΑΛΕΙΑ Όλα τα όργανα παιδικής χαράς θα είναι κατασκευασμένα σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρουν βεβαίωση ελέγχου πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση τους με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης για τον σκοπό αυτό, επί ποινή αποκλεισμού. ΤΕΧΝΙΚΕΣ ΠΕΡΙΓΡΑΦΕΣ ΤΟΥ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα είδη που περιλαμβάνονται στην παρούσα μελέτη πρέπει επί ποινή αποκλεισμού να είναι απολύτως σύμφωνα με τις ισχύουσες Τεχνικές Προδιαγραφές, ως προς τον τύπο και το πλήθος των δραστηριοτήτων που προσφέρουν και τα υλικά κατασκευής. Οι διαστάσεις των παιχνιδιών μελέτης είναι ενδεικτικές. Γίνονται αποδεκτές αποκλίσεις της τάξεως του ±10% στις γενικές και επιμέρους διαστάσεις, Αποκλίσεις στο χώρο ασφαλείας και στο μέγιστο ύψος πτώσης των παιχνιδιών επιτρέπονται σε ποσοστό -10% και δεν μπορούν να υπερβαίνουν τα οριζόμενα στη μελέτη, καθώς ενδέχεται να μη καλύπτεται από τα δάπεδα που έχουν υπολογισθεί για κάθε χώρο σε παράλληλη μελέτη του Δήμου. Κατά συνέπεια, αποκλίσεις πέραν των αναφερόμενων επιτρεπτών ορίων δεν θα γίνονται αποδεκτές και σε περίπτωση υποβολής τους οι προσφορές θα απορρίπτονται ως απαράδεκτες. 1. ΑΡΘΡΟ : ΣΥΝΘΕΤΟ ΝΗΠΙΩΝ ΠΑΙΔΩΝ ΜΕ 2 ΤΣΟΥΛΗΘΡΕΣ Γενικές διαστάσεις: Ύψος: 3300 mm Μήκος:4870 mm Πλάτος: 3040 mm Διαστάσεις χώρου ασφαλείας: Ύψος πτώσης: 1250 mm Μήκος: 8870 mm Πλάτος: 6040 mm Αποτελείται από πύργο με δίρριχτη σκεπή, πύργο χωρίς σκεπή, κλίμακα ανόδου, δύο τσουλήθρες και μεταλλικό μπαλκονάκι. Όλα τα υποστυλώματα είναι 95 x 95mm περίπου. ΣΚΑΛΑ ΑΝΟΔΟΥ ΓΙΑ ΠΑΤΑΡΙ (h=950mm) Η κλίμακα ανόδου αποτελείται από τα πλαϊνά, τα σκαλοπάτια και τις κουπαστές. Τα πλαϊνά αποτελούνται από ξύλα 1200 x 145 x 45mm περίπου, στα οποία συγκρατούνται με ειδικούς ξύλινους συνδέσμους οξιάς και ισχυρή κόλλα θαλάσσης τέσσερα σκαλοπάτια 710 x 145 x 45mm περίπου και δύο κάθετες δοκοί 900 x 70 x 45mm περίπου που συγκρατούν τις κουπαστές. Οι κουπαστές αποτελούνται από τρία Σελίδα 18 από 47

19 ξύλα 900 x 70 x 45mm περίπου εκατέρωθεν. Το άνω μέρος της κλίμακας, απολήγει στον πύργο, στο αναφερόμενο ύψος. ΠΑΤΑΡΙ Όλα τα πατάρια του συνθέτου ακολουθούν τον ίδιο τρόπο κατασκευής και διαφέρουν στο ύψος στο οποίο προσαρμόζονται (950mm και 1250mm) και στις γενικές τους διαστάσεις. O πύργος με σκεπή, αποτελείται από πατάρι 1000 x 1000mm περίπου, τέσσερα υποστυλώματα ύψους 2700mm περίπου, ένα φράγμα και σκεπή. O πύργος χωρίς σκεπή, αποτελείται από πατάρι 1000 x 900mm περίπου, δύο υποστυλώματα ύψους 2100mm, ένα φράγμα και μοιράζεται δύο υποστυλώματα ύψους 2700mm περίπου με τον πύργο με σκεπή. Το κάθε ένα από τα δύο πατάρια σε ύψος 950 και 1250mm, αποτελείται από δύο τραβέρσες ξύλινες διαστάσεων 1000x120x58mm περίπου πάνω στις οποίες βιδώνονται σανίδες 1000x95x45mm περίπου και 900x95x45mm περίπου αντίστοιχα. Την κατασκευή συμπληρώνουν τέσσερα υποστυλώματα τα οποία συγκρατούν τις τραβέρσες και τις σανίδες. Η σύνδεση με τις τραβέρσες επιτυγχάνεται με σετ εξάγωνων βιδών Μ12, παξιμάδια ασφαλείας Μ12, πλαστικές τάπες, και πλαστικά καπάκια. ΦΡΑΓΜΑ ΠΡΟΣΤΑΣΙΑΣ ΠΤΩΣΕΩΝ (HPL) Κατασκευάζεται από HPL πάχους 12mm και έχει γενικές διαστάσεις περίπου 800x640mm. Στηρίζεται στα υποστυλώματα με τέσσερις ειδικά διαμορφωμένους πλαστικούς συνδέσμους και σε ύψος 85mm από την επιφάνεια του παταριού. ΔΙΡΡΙΧΤΗ ΣΚΕΠΗ ΠΑΝΕΛ (HPL) H δίρριχτη σκεπή, αποτελείται από δύο φύλλα HPL πάχους 12mm και διαστάσεων περίπου 1280x830mm, που σχηματίζουν μεταξύ τους γωνία 90ο. Στο κάτω μέρος των φύλων βρίσκονται τέσσερα ξύλα διαστάσεων περίπου 700x55x45mm που συνδέονται με τα φύλλα και στηρίζονται στο επάνω μέρος των υποστυλωμάτων. Στο εμπρός και πίσω μέρος της σκεπής τοποθετούνται δύο τρίγωνα μετώπες από HPL πάχους 12mm που συνδέονται με τα ξύλα και τα υποστυλώματα. ΣΥΣΤΗΜΑ ΤΣΟΥΛΗΘΡΑΣ Η κάθε μια τσουλήθρα αποτελείται από την σκάφη, τα πλαϊνά ασφαλείας, την μπάρα κρατήματος, τις κουπαστές και τη βάση. Η σκάφη της μεγάλης τσουλήθρας έχει μήκος περίπου 2500mm, πλάτος 570mm, ενώ της μικρότερης έχει μήκος περίπου 2000mm, πλάτος 570mm και κατασκευάζονται αμφότερες από πολυεστέρα ενισχυμένο με ίνες υάλου (GFRP) πάχους 4,5mm. Είναι διαμήκως στραντζαρισμένες στις δύο μεγάλες πλευρές και φέρουν οπές μέσω των οποίων βιδώνονται στις κουπαστές με κατάλληλες βίδες. Οι κουπαστές της τσουλήθρας κατασκευάζονται από HPL πάχους 18mm. Τα πλαϊνά ασφαλείας σχήματος Γ, κατασκευάζονται από HPL πάχους 12mm. Στο κενό μεταξύ των πλαϊνών ασφαλείας και των υποστυλωμάτων προσαρμόζονται δύο ανοξείδωτες σωλήνες Φ27mm σε κάθε πλευρά. Στο άνω μέρος, σε ύψος 750mm από τη σκάφη, τα πλαϊνά ασφαλείας ενώνονται με την μπάρα κρατήματος κατασκευασμένη από σωλήνα βαρέως τύπου Φ27mm. H μπάρα κρατήματος και τα πλαϊνά αναγκάζουν το παιδί να βρεθεί σε καθιστή θέση προκειμένου να κατέβει από την τσουλήθρα. Για την πάκτωση ή τη στήριξη της τσουλήθρας κατασκευάζονται ειδικά τεμάχια προσαρμοζόμενα στην τσουλήθρα. ΜΠΑΛΚΟΝΙ ΠΥΡΓΟΥ Το μπαλκόνι είναι ημικυκλικό και αποτελείται από μεταλλικό σκελετό και δάπεδο κατασκευασμένο από πλακάζ θαλάσσης. Το δάπεδο κατασκευάζεται από πλακάζ θαλάσσης αντιολισθητικής επιφάνειας πάχους 21mm και ακτίνας 430mm. Το μεταλλικό κάγκελο ύψους 840mm περιβάλλει κάθετα το δάπεδο και φέρει κουπαστή στο άνω μέρος του, ενώ είναι κατασκευασμένο από σωλήνα Φ32mm. Η όλη κατασκευή πακτώνεται στο έδαφος σε βάση από σκυρόδεμα, μέσω ειδικών γαλβανιζέ μεταλλικών βάσεων. Οι βάσεις πάκτωσης τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της δημιουργίας υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Σελίδα 19 από 47

20 Το ξύλο που χρησιμοποιείται στην κατασκευή αποτελείται από σύνθετη αντικολλητή ξυλεία πεύκης πλαναρισμένη ώστε να είναι οι γωνίες στρογγυλεμένες σύμφωνα με τα ΕΝ 351. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΤΕΣΣΕΡΕΙΣ ΧΙΛΙΑΔΕΣ ΕΞΑΚΟΣΙΑ ΕΥΡΩ (4.600,00 ) 2. ΑΡΘΡΟ : ΠΥΡΓΟΣ ΜΕ ΑΝΑΡΡΙΧΗΣΕΙΣ Γενικές διαστάσεις: Ύψος: 3870 mm Μήκος: 2830 mm Πλάτος: 1950 mm Διαστάσεις χώρου ασφαλείας: Ύψος πτώσης: 1400mm Μήκος: 5690 mm Πλάτος: 4750 mm Το σύνθετο αποτελείται από ένα πύργο με μονόρριχτη σκεπή με θεματικό πανέλο, μία ράμπα ανάβασης, ένα σωλήνα αναρρίχησης, ένα παραπέτο με τριπλό σωλήνα αναρρίχησης που δημιουργεί φράγμα προστασίας πτώσης, ένα παραπέτο με κυκλικό άνοιγμα, τέσσερις κολώνες στήριξης και δύο φράγματα προστασίας από πτώση. Το σύνθετο είναι κατασκευασμένο εξ ολοκλήρου από πρεσαριστή εμποτισμένη ξυλεία πεύκης, με κάποια στοιχεία παταριών και πατήματα από HPL και μερικά στοιχεία των αναρριχήσεων και προστασίας πτώσης από ανοξείδωτο χάλυβα. Συγκεκριμένα τα υποστυλώματα και οι δοκοί στα οποία στηρίζονται τα πατάρια και τα αναρριχητικά σύνολα είναι κυκλικής διατομής Φ120mm, ενώ οι άκρες τους είναι στρογγυλεμένες προς αποφυγή τραυματισμών, δίνοντας στο τελείωμα της κολώνας σφαιρικό σχήμα. Τα υποστυλώματα πακτώνονται στο έδαφος μέσω ειδικών βάσεων. Οι βάσεις πάκτωσης τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της κατακράτησης υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Η συνολική κατασκευή της βάσης είναι γαλβανισμένη εν θερμώ, ώστε να είναι ανθεκτική στην υγρασία και τις ακραίες καιρικές συνθήκες. ΠΥΡΓΟΣ Ο πύργος αποτελείται από ένα τετράπλευρο παράγωνο πατάρι (h=1400mm), μία μονόρριχτη σκεπή θεματικού ακανόνιστου σχήματος, τέσσερα υποστυλώματα, τρία φράγματα προστασίας πτώσης- ένα εκ των οποίων φέρει τριπλό σωλήνα αναρρίχησης, ένα παραπέτο με άνοιγμα, μία ράμπα αναρρίχησης και έναν ημικυκλικό σωλήνα αναρρίχησης. Τα υποστυλώματα του πύργου που βρίσκονται υπό κλίση, έχουν ύψος που κυμαίνεται από 2110mm περίπου έως 3800mm περίπου. Τα τρία ψηλότερα είναι αυτά που συγκρατούν τη σκεπή. ΤΕΤΡΑΠΛΕΥΡΟ ΠΑΡΑΓΩΝΟ ΠΑΤΑΡΙ Το πατάρι είναι κατασκευασμένο από HPL πάχους 15mm και περιμετρικά στερεώνεται σε ξύλινα τεμάχια διατομής περίπου 60x80mm, τα οποία συνδέονται με ειδικές βίδες στα υποστυλώματα του πύργου. Σελίδα 20 από 47

21 Λόγω του παράγωνου σχήματος του παταριού κάθε πλευρά έχει διαφορετικό μήκος με γενικές διαστάσεις περίπου 980x1000x1210x1100mm. ΜΟΝΟΡΡΙΧΤΗ ΣΚΕΠΗ Η σκεπή αποτελείται από ένα κεκλιμένο ξύλινα πανέλο πάχους 19mm, που έχει θεματική μορφή. Το πανέλο έχει ακανόνιστη κοπή κυματοειδούς μορφής με χαράξεις σε απεικόνιση σανίδων. Η στήριξη γίνεται στα τρία ψηλότερα υποστυλώματα, βιδώνοντας τα πανέλα σε μεταλλικά στοιχεία στήριξης τα οποία είναι περασμένα με διάτρηση στα υποστυλώματα. Το πανέλο φέρει οπές κυκλικής διατομής από τις οποίες διαπερνά τα υποστυλώματα. ΦΡΑΓΜΑΤΑ ΠΡΟΣΤΑΣΙΑΣ ΠΤΩΣΕΩΝ - ΠΑΡΑΠΕΤΑ Τα παραπέτα είναι και τετράπλευρα παράγωνου σχήματος πάχους 19mm. Φέρουν χαράξεις σε απεικόνιση οριζόντιων σανίδων και διακοσμητικών καμπύλων και έχουν ακανόνιστη κοπή κυματοειδούς μορφής στα πλαϊνά άκρα τους. ΠΛΑΙΝΟ ΠΑΡΑΠΕΤΟ ΚΑΙ ΦΡΑΓΜΑ ΠΡΟΣΤΑΣΙΑΣ ΠΤΩΣΗΣ Πάνω του είναι τοποθετημένα 4 μικρά διακοσμητικά χρωματιστά πανέλα τριγωνικού σχήματος, από όπου ξεκινούν 3 καμπυλωτές μεταλλικές σωλήνες που δημιουργούν φράγμα προστασίας πτώσης από το πατάρι του πύργου. Το πάνω άκρο των σωλήνων στερεώνεται σε ξύλινη σανίδα. Η σανίδα είναι σε ύψος 700mm με ακανόνιστο σχήμα με στρογγυλεμένες ακμές και ακολουθεί τη θεματική μορφή των παραπέτων, με γενικές διαστάσεις περίπου 1000x420mm. ΣΩΛΗΝΑΣ ΑΝΑΡΡΙΧΗΣΗΣ Στη μία πλευρά του πύργου είναι τοποθετημένος ημικυκλικός σωλήνας αναρρίχησης διατομής Φ33mm περίπου κατασκευασμένος από ανοξείδωτο χάλυβα.. Το ένα άκρο του σωλήνα είναι προσαρτημένο στο κέντρο της κάτω πλευράς του παταριού, στη συνέχεια διαπερνά πλαϊνό πανέλο που βρίσκεται κάτω από το επίπεδο του παταριού διαμέσου κυκλικού ανοίγματος (διαμέτρου 700mm περίπου) και καταλήγει να ενώνεται σε μεταλλική μπάρα προστασίας πτώσης, σε ύψος 700mm από το επίπεδο του παταριού. Η μεταλλική μπάρα προστασίας πτώσης Φ33mm είναι στερεωμένη στα δύο υποστυλώματα και κατασκευάζεται από ανοξείδωτο χάλυβα. ΡΑΜΠΑ ΑΝΑΒΑΣΗΣ Κατασκευάζεται από εμποτισμένη ξυλεία πεύκης πάνω σε δύο δοκούς μήκους περίπου 1700mm. Οι πλαϊνές πλευρές της ράμπας έχουν ακανόνιστη ασύμμετρη κοπή κυματοειδούς μορφή. Επίσης φέρει χαράξεις σε απεικόνιση σανίδων, ενώ πάνω στην ράμπα τοποθετούνται δοκοί ημικυκλικής διατομής 80mm περίπου για να διευκολύνουν την ανάβαση του χρήστη και βιδώνονται μικρά στοιχεία με στρογγυλεμένες άκρες, για χρήση ως χειρολαβές. Στη μία πλευρά συνδέεται με το τετράπλευρο πατάρι του πύργου ενώ στο έδαφος στηρίζεται σε μεταλλικές βάσεις. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ (5.000,00 ) 3. ΑΡΘΡΟ : ΤΣΟΥΛΗΘΡΑ ΜΕΤΑΛΛΙΚΗ Γενικές διαστάσεις Ύψος: 2170mm Μήκος: 2735mm Πλάτος: 535mm Διαστάσεις χώρου ασφαλείας: Σελίδα 21 από 47

22 Μήκος: 6235mm Πλάτος: 3535mm Ύψος πτώσης: 1250mm Η κατασκευή απαρτίζεται από το σκελετό που περιλαμβάνει τις κουπαστές και την κλίμακα ανόδου, πατάρι και τσουλήθρα. Ο σκελετός με τις κουπαστές έχει θεματική μορφή με καμπύλες. Απαρτίζεται από δύο παράλληλους καμπύλους μεταλλικούς σωλήνες Φ60mm πάνω στους οποίους προσαρμόζεται η υπόλοιπη θεματική μορφή από καμπυλωμένους σωλήνες Φ33,7mm. Η σύνθεση με τις καμπύλες σωλήνες είναι έτσι κατασκευασμένη ώστε να δημιουργούνται κενά, κάποια από τα οποία πληρώνονται με κομμάτια από HPL σε διάφορα χρώματα. Tα σκαλοπάτια της κλίμακας ανόδου κατασκευάζονται από σωλήνα Φ33,7mm πάχους 2mm και είναι συγκολλημένα στον πλευρικό άξονα της σκάλας. Κατά μήκος της κλίμακας ανόδου κατασκευάζεται κουπαστή ασφαλείας με το ανάλογο κιγκλίδωμα από σωλήνα Φ26,9mm πάχους 2mm. Το πατάρι κατασκευάζεται από αντιολισθητικό HPL διαστάσεων περίπου 570 x 570 x 20mm. Το πατάρι φέρει κατάλληλα κιγκλιδώματα ασφαλείας από σωλήνα Φ33,7mm πάχους 2mm και δύο πλευρικά φράγματα προστασίας πτώσεων κατασκευασμένα από πλακάζ πάχους 15mm. Η τσουλήθρα αποτελείται από την σκάφη, τα πλαϊνά ασφαλείας, την μπάρα κρατήματος, τις κουπαστές και τη βάση. Η σκάφη έχει μήκος 2500mm, πλάτος 450mm και κατασκευάζεται από GFRP πάχους 4,5mm. Είναι διαμήκως στραντζαρισμένη στις δύο μεγάλες πλευρές και φέρει οπές μέσω των οποίων βιδώνεται στις κουπαστές με κατάλληλες βίδες. Οι κουπαστές της τσουλήθρας κατασκευάζονται από HPL πάχους 18mm. Τα πλαϊνά ασφαλείας σχήματος Γ, κατασκευάζονται από HPL πάχους 12mm. Στο κενό μεταξύ των πλαϊνών ασφαλείας και των υποστυλωμάτων προσαρμόζονται δύο ανοξείδωτες σωλήνες Φ 26,9mm σε κάθε πλευρά. Στο άνω μέρος, σε ύψος 750mm από τη σκάφη, τα πλαϊνά ασφαλείας ενώνονται με την μπάρα κρατήματος κατασκευασμένη από σωλήνα βαρέως τύπου Φ 27mm. H μπάρα κρατήματος και τα πλαϊνά αναγκάζουν το παιδί να βρεθεί σε καθιστή θέση προκειμένου να κατέβει από την τσουλήθρα. Για την πάκτωση ή τη στήριξη της τσουλήθρας κατασκευάζονται ειδικά τεμάχια από λάμα πάχους 3mm και σωλήνα Φ 21,3mm, πάχους 2mm τα οποία στερεώνονται με γαλβανιζέ κασονόβιδες στις κουπαστές τις τσουλήθρας. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΤΡΕΙΣ ΧΙΛΙΑΔΕΣ ΔΙΑΚΟΣΙΑ ΕΥΡΩ (3.200,00 ) 4. ΑΡΘΡΟ : ΣΥΝΘΕΤΟ ΜΕ ΤΣΟΥΛΗΘΡΑ ΚΑΙ ΤΡΑΠΕΖΑΚΙ Γενικές διαστάσεις Ύψος: 3300 mm Μήκος: 3150 mm Πλάτος: 2550 mm Διαστάσεις χώρου ασφαλείας Ύψος πτώσης: 1250 mm Μήκος: 6450 mm Πλάτος: 5550 mm Σελίδα 22 από 47

23 Το σύνθετο αποτελείται από ένα πύργο με επιστέγαση, μία τσουλήθρα, ένα στρογγυλό τραπεζάκι πολλαπλών χρήσεων και μία μεταλλική κλίμακα ανόδου. ΚΛΙΜΑΚΑ ΑΝΟΔΟΥ Η μεταλλική κλίμακα ανόδου αποτελείται από το σκελετό με τις μπάρες πάνω στις οποίες βιδώνονται μέσω ειδικών τεμαχίων τα τέσσερα πατήματα με το πρώτο το πλατύσκαλο- να απέχει τουλάχιστον 400mm από το έδαφος. Την κατασκευή ολοκληρώνει το προστατευτικό κιγκλίδωμα της σκάλας που αποτελείται από δύο μεταλλικές σωλήνες κουρμπαριστές, διατομής Φ42.4mm περίπου τοποθετημένες εκατέρωθεν του μεταλλικού σκελετού. Ο σκελετός, οι μπάρες και οι κουπαστές είναι κατασκευασμένα από γαλβανισμένο χάλυβα. Αντίστοιχα τα πατήματα είναι κατασκευασμένα από HPL πάχους 18mm με αντιολισθητική επιφάνεια και έχουν καμπύλο περίγραμμα που συνάδει με τη θεματική μορφή της επιστέγασης και κατ επέκταση του συνθέτου. ΠΑΤΑΡΙ 685x685mm περίπου (h=1250mm) Αποτελείται από τα τέσσερα υποστυλώματα πάνω στα οποία βιδώνονται δύο τραβέρσες ξύλινες πάνω στις οποίες στηρίζεται αντιολισθητικό πλακάζ θαλάσσης πάχους 21mm. ΣΥΣΤΗΜΑ ΤΣΟΥΛΗΘΡΑΣ (ΙΣΙΑ L=2140mm- σε κάτοψη ) Η τσουλήθρα αποτελείται από την σκάφη, τα πλαϊνά ασφαλείας, την μπάρα κρατήματος, τα πανέλα εξόδου και τη βάση. Η σκάφη έχει μήκος 2140mm περίπου σε κάτοψη, πλάτος 450mm και κατασκευάζεται από GFRP πάχους 4,5mm. Είναι διαμήκως στραντζαρισμένη στις δύο μεγάλες πλευρές και φέρει οπές μέσω των οποίων βιδώνεται στις κουπαστές με κατάλληλες βίδες. Τα πλαϊνά της τσουλήθρας κατασκευάζονται από HPL πάχους 18mm. Τα πανέλα εξόδου στην τσουλήθρα, κατασκευάζονται από HPL πάχους 18mm. Στο κενό μεταξύ των πανέλων αυτών προσαρμόζεται μεταλλικός σωλήνας ως μπάρα κρατήματος σε ύψος τέτοιο ώστε να αναγκαστεί το παιδί να βρεθεί σε καθιστή θέση προκειμένου να κατέβει από την τσουλήθρα. Για την πάκτωση ή τη στήριξη της τσουλήθρας κατασκευάζονται ειδικά τεμάχια προσαρμοζόμενα στην τσουλήθρα. ΦΡΑΓΜΑ ΠΡΟΣΤΑΣΙΑΣ ΠΤΩΣΕΩΝ (HPL) Το φράγμα προστασίας πτώσεων κατασκευάζεται από HPL πάχους 12mm, έχει διαστάσεις 755x495mm περίπου και τοποθετείται ανάμεσα από τα υποστυλώματα του πύργου. ΣΤΡΟΓΓΥΛΟ ΤΡΑΠΕΖΑΚΙ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ (HPL) Σε ύψος περίπου 550mm από το έδαφος συνδέεται με τα εξωτερικά υποστυλώματα του πύργου, στρογγυλό τραπεζάκι πολλαπλών χρήσεων από HPL πάχους 12mm και διαμέτρου περίπου 900mm το οποίο στηρίζεται σε δύο επιπλέον υποστυλώματα. ΕΠΙΣΤΕΓΑΣΗ (HPL) Η επιστέγαση του πύργου πραγματοποιείται με πανέλο σε σχήμα σύννεφου ή αντίστοιχο κατασκευασμένο από HPL πάχους 12mm. Το πανέλο στηρίζεται από τα τέσσερα υποστυλώματα του παταριού μέσω τεσσάρων καμπύλων μεταλλικών σωλήνων διατομής 27mm περίπου. Η σύνδεση μεταξύ του σωλήνα και του πανέλου πραγματοποιείται με μεταλλική φλάντζα. Οι καμπύλες σωλήνες έχουν -ανά δύοτέτοιο μήκος (δύο μεγαλύτερου και δύο μικρότερου μήκους) ώστε το πανέλο της επιστέγασης να τοποθετείται τελικά υπό κλίση. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΤΕΣΣΕΡΕΙΣ ΧΙΛΙΑΔΕΣ ΠΕΝΤΑΚΟΣΙΑ ΕΥΡΩ (4.500,00 ) Σελίδα 23 από 47

24 5. ΑΡΘΡΟ : ΣΥΝΘΕΤΟ ΜΕ ΤΣΟΥΛΗΘΡΑ ΚΑΙ ΔΙΧΤΥ Διαστάσεις χώρου ασφαλείας: Ύψος πτώσης: 1250 mm Μήκος: 6700 mm Πλάτος: 5900 mm Γενικές διαστάσεις: Ύψος: 3300 mm Μήκος: 3170 mm Πλάτος: 2900 mm Αποτελείται από πύργο με δίρριχτη σκεπή, πύργο χωρίς σκεπή, κλίμακα ανόδου, τσουλήθρα και δίχτυ αναρρίχησης. Στον πύργο με δίρριχτη σκεπή, συνδέονται σε δύο πλευρές του, κλίμακα ανόδου, η τσουλήθρα και ο πύργος χωρίς σκεπή. Στον πύργο χωρίς σκεπή συνδέεται το δίχτυ αναρρίχησης. ΣΚΑΛΑ ΑΝΟΔΟΥ ΓΙΑ ΠΑΤΑΡΙ (h=1250mm) Η κλίμακα ανόδου αποτελείται από τα δύο πλαϊνά, έξι σκαλοπάτια και τις κουπαστές. Τα πλαϊνά αποτελούνται από ξύλα, στα οποία συγκρατούνται με ειδικούς ξύλινους συνδέσμους οξιάς Φ10 x 70 mm και ισχυρή κόλλα θαλάσσης τέσσερα σκαλοπάτια και δύο κάθετες δοκοί που συγκρατούν τις κουπαστές. Οι κουπαστές αποτελούνται από τρία ξύλα εκατέρωθεν. Το άνω μέρος της κλίμακας, απολήγει στον πύργο, στο αναφερόμενο ύψος. ΠΑΤΑΡΙ 1000x1000mm (h=1250 mm και h=950mm) Αποτελείται από δύο τραβέρσες ξύλινες διαστάσεων mm πάνω στις οποίες βιδώνονται σανίδες. Την κατασκευή συμπληρώνουν τέσσερα υποστυλώματα διατομής 95 x 95mm περίπου τα οποία συγκρατούν τις τραβέρσες και τις σανίδες. Η σύνδεση με τις τραβέρσες επιτυγχάνεται με σετ εξάγωνων βιδών Μ12, παξιμάδια ασφαλείας Μ12, πλαστικές τάπες, και πλαστικά καπάκια. Tα πατάρια βρίσκονται σε ύψος 950mm και 1250mm από την επιφάνεια του εδάφους. ΦΡΑΓΜΑ ΠΡΟΣΤΑΣΙΑΣ ΠΤΩΣΕΩΝ HPL Κατασκευάζεται από HPL πάχους 12 mm αντίστοιχα και έχει γενικές διαστάσεις 800x640mm περίπου. Στηρίζεται στα υποστυλώματα με τέσσερις ειδικά διαμορφωμένους πλαστικούς συνδέσμους και σε ύψος 85mm από την επιφάνεια του παταριού. ΔΙΡΡΙΧΤΗ ΣΚΕΠΗ ΠΑΝΕΛ (HPL) Η σκεπή κατασκευάζεται από φύλλα HPL τύπου MEG πάχους 12mm που σχηματίζουν μεταξύ τους γωνία 90ο. Τα φύλλα μεταξύ τους ενώνονται με δύο ειδικά πλαστικά εξαρτήματα (γωνίες) κατασκευασμένες από HDPE ενισχυμένο με υαλονήματα. Στο εμπρός και πίσω μέρος της σκεπής τοποθετούνται δύο τρίγωνα μετώπες από HPL τύπου MEG πάχους 12mm που συνδέονται με φύλλα με επιπλέον τέσσερις γωνίες ανά μετώπη με τα φύλλα της σκεπής. ΔΙΧΤΥ ΑΝΑΒΑΣΗΣ To δίχτυ ανάβασης αποτελείται από διχτυωτή κεκλιμένη άνοδο, που προσαρμόζεται στον πύργο, υπό κλίση, μεταξύ εδάφους και του επιπέδου του παταριού. Το δίχτυ αποτελείται από πολύκλωνο συρματόσχοινο επενδυμένο με ίνες πολυπροπυλενίου, με μάτι διχτιού 250 x 250 mm. ΣΥΣΤΗΜΑ ΤΣΟΥΛΗΘΡΑΣ (ΙΣΙΑ L=2500mm (HPL)) Αποτελείται από την σκάφη, τα πλαϊνά ασφαλείας, την μπάρα κρατήματος, τις κουπαστές και τη βάση. Η σκάφη έχει μήκος 2500mm, πλάτος 570mm και κατασκευάζεται από GFRP πάχους 4,5mm. Είναι διαμήκως στραντζαρισμένη στις δύο μεγάλες πλευρές και φέρει οπές μέσω των οποίων βιδώνεται στις κουπαστές με κατάλληλες βίδες. Οι κουπαστές της τσουλήθρας κατασκευάζονται από HPL (τύπου Σελίδα 24 από 47

25 MEG) πάχους 18mm. Τα πλαϊνά ασφαλείας σχήματος Γ, κατασκευάζονται από HPL (τύπου MEG) πάχους 12mm. Στο κενό μεταξύ των πλαϊνών ασφαλείας και των υποστυλωμάτων προσαρμόζονται δύο ανοξείδωτες σωλήνες Φ27mm σε κάθε πλευρά. Στο άνω μέρος, σε ύψος 750 mm από τη σκάφη, τα πλαϊνά ασφαλείας ενώνονται με την μπάρα κρατήματος κατασκευασμένη από σωλήνα βαρέως τύπου Φ27mm. H μπάρα κρατήματος και τα πλαϊνά αναγκάζουν το παιδί να βρεθεί σε καθιστή θέση προκειμένου να κατέβει από την τσουλήθρα. Για την πάκτωση ή τη στήριξη της τσουλήθρας κατασκευάζονται ειδικά τεμάχια προσαρμοζόμενα στην τσουλήθρα. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΤΡΕΙΣ ΧΙΛΙΑΔΕΣ ΠΕΝΤΑΚΟΣΙΑ ΕΥΡΩ (3.500,00 ) 6. ΑΡΘΡΟ : ΣΥΝΘΕΤΟ ΜΕ ΤΣΟΥΛΗΘΡΑ ΚΑΙ ΑΝΑΡΡΙΧΗΣΗ Γενικές διαστάσεις Ύψος: 3530 mm Μήκος:5720 mm Πλάτος: 3450 mm Διαστάσεις χώρου ασφαλείας Ύψος πτώσης: 1400 mm Μήκος: 8880 mm Πλάτος: 6420 mm Το σύνθετο αποτελείται από ένα πύργο με σκέπη που αποτελείται από 4 πανέλα που συγκλίνουν ανά δύο μεταξύ τους, μία τσουλήθρα, έναν κορμό ανάβασης, τέσσερις κολώνες στήριξης και τέσσερα θεματικά παραπέτα για τους πύργους, Το σύνθετο είναι κατασκευασμένο εξ ολοκλήρου από πρεσαριστή εμποτισμένη ξυλεία πεύκης, με κάποια στοιχεία παταριών και πατήματα από HPL. Συγκεκριμένα τα υποστυλώματα και οι δοκοί στα οποία στηρίζονται τα πατάρια και τα αναρριχητικά σύνολα είναι κυκλικής διατομής Φ120mm, ενώ οι άκρες τους είναι στρογγυλεμένες προς αποφυγή τραυματισμών, δίνοντας στο τελείωμα της κολώνας σφαιρικό σχήμα. Τα υποστυλώματα πακτώνονται στο έδαφος μέσω ειδικών βάσεων. Οι βάσεις πάκτωσης τοποθετούνται στο πέλμα (κάτω πλευρά) των υποστυλωμάτων προς αποφυγή της κατακράτησης υγρασίας ανάμεσα στο ξύλο και το μέταλλο. Η συνολική κατασκευή της βάσης είναι γαλβανισμένη εν θερμώ, ώστε να είναι ανθεκτική στην υγρασία και τις ακραίες καιρικές συνθήκες. ΠΥΡΓΟΣ Ο πύργος αποτελείται από ένα τετράπλευρο παράγωνο πατάρι (h=1400mm), μία θεματική σκεπή, τέσσερα υποστυλώματα, τέσσερα θεματικά παραπέτα ενδεικτικού τύπου τοίχου με παράθυρο ή/και με πόρτα. Τα υποστυλώματα του πύργου που βρίσκονται υπό κλίση, έχουν ύψος που κυμαίνεται από 3150mm περίπου έως 3350mm περίπου. Στον πύργο συνδέεται ο κορμός ανάβασης. ΤΕΤΡΑΠΛΕΥΡΟ ΠΑΡΑΓΩΝΟ ΠΑΤΑΡΙ ΠΥΡΓΟΥ Το πατάρι είναι κατασκευασμένο από HPL πάχους 15mm και περιμετρικά στερεώνεται σε ξύλινα τεμάχια διατομής περίπου 60x80mm, τα οποία συνδέονται με ειδικές βίδες στα κεκλιμένα υποστυλώματα. Λόγω του παράγωνου σχήματος του παταριού κάθε πλευρά έχει διαφορετικό μήκος με γενικές διαστάσεις περίπου 1000x1150mm. Σελίδα 25 από 47

26 ΣΚΕΠΗ Η σκεπή αποτελείται από τέσσερα πανέλα, που ανά δύο δημιουργούν δίρριχτη σκεπή που συγκλίνουν προς το κέντρο. Τα πανέλα είναι πάχους 19mm και εξωτερικά φέρουν χαράξεις σε απεικόνιση σανίδων και διακοσμητικών καμπύλων. Η στήριξη γίνεται στα τέσσερα υποστυλώματα και στα πλαϊνά παραπέτα του πύργου, βιδώνοντας τα πανέλα σε μεταλλικά στοιχεία στήριξης τα οποία είναι περασμένα με διάτρηση στα υποστυλώματα. Τα πανέλα φέρουν οπές κυκλικής διατομής από τις οπές διαπερνούν τα υποστυλώματα και αφήνουν τα πανέλα να εδράσουν στα πλαϊνά παραπέτα. ΤΣΟΥΛΗΘΡΑ L=3120mm (h=1400mm) Η τσουλήθρα αποτελείται από το παραπέτο εισόδου και την τσουλήθρα. Το παραπέτο εισόδου είναι τετράπλευρο παράγωνου σχήματος πάχους 19mm και έχει θεματικό σχήμα τύπου τοίχου με πόρτα και παράθυρο και φέρει χαράξεις σε απεικόνιση οριζόντιων σανίδων. Στην περίμετρο των ανοιγμάτων υπάρχουν διακοσμητικά πανέλα πάχους 19mm. Το παραπέτο είναι κατασκευασμένο έτσι ώστε να δημιουργείται μία «πόρτα» για την έξοδο στην τσουλήθρα, αναγκάζοντας με τον τρόπο αυτό τον χρήστη να βρεθεί σε καθιστή θέση, πριν ξεκινήσει την ολίσθηση στην τσουλήθρα. Η τσουλήθρα είναι ίσια και έχει μήκος 3120mm και πλάτος 540mm. Η σκάφη και τα πλαϊνά αποτελούν ένα ενιαίο σώμα. Κατασκευάζεται από GFRP. ΠΑΡΑΠΕΤΑ Όλα τα παραπέτα κατασκευάζονται από εμποτισμένη ξυλεία πεύκης πάχους 19mm και είναι τετράπλευρα παράγωνου σχήματος. Φέρουν χαράξεις σε απεικόνιση οριζόντιων σανίδων και διακοσμητικών καμπύλων και έχουν ακανόνιστη κοπή κυματοειδούς μορφής στα πλαϊνά άκρα τους. ΚΟΡΜΟΣ ΑΝΑΒΑΣΗΣ Ο κορμός ανάβασης συνδέεται με το πατάρι του πύργου. Κατασκευάζεται από κορμό κυκλικής διατομής Φ120mm και μήκους περίπου 1400mm, ο οποίος πακτώνεται στο έδαφος μέσω ειδικής μεταλλικής βάσης, η οποία το σταθεροποιεί σε απόσταση από το έδαφος ώστε να αποφεύγεται η ύγρανση του ξύλου από την επαφή με το χώμα. Φέρει ειδικές εγκοπές για τοποθέτηση πατημάτων από HPL, ως βοηθήματα ανάβασης, ανά ίσες αποστάσεις μεταξύ τους. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΟΚΤΩ ΧΙΛΙΑΔΕΣ ΟΚΤΑΚΟΣΙΑ ΠΕΝΗΝΤΑ ΕΥΡΩ (8.850,00 ) 7. ΑΡΘΡΟ : ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΖΩΑΚΙ Γενικές διαστάσεις Ύψος: 800mm Μήκος: 975mm Πλάτος: 300mm Διαστάσεις χώρου ασφαλείας Μέγιστο ύψος πτώσης: 600mm Μήκος: 2975mm Πλάτος: 2300mm To ταλαντευόμενο παιχνίδι ελατηρίου αποτελείται από φορέα, κάθισμα και βάση. Σελίδα 26 από 47

27 Ο φορέας κατασκευάζεται από HPL τύπου MEG πάχους 18 mm σε μορφή μικρού ζώου (πχ ελέφαντα). Σε κατάλληλες θέσεις τοποθετούνται πλαστικές χειρολαβές και αναβολείς που σκοπεύουν στην ορθή χρήση του οργάνου. Για την σύνδεση του φορέα με την βάση χρησιμοποιείται κατάλληλα διαμορφωμένο μεταλλικό έλασμα (στραντζαριστό). Το έλασμα έχει διπλή διαμόρφωση σχήματος Π με εξωτερικές προεξοχές. Στο εσωτερικού του Π τοποθετείται ο φορέας καθώς και τέσσερις αποστάτες (spacers) πάχους 19mm. Στις τέσσερις ειδικά διαμορφωμένες προεξοχές του ελάσματος στερεώνεται το κάθισμα του οργάνου που περιγράφεται παρακάτω. Στο μέσον και κάθετα προς το επίπεδο του φορέα, εφαρμόζεται κάθισμα από HPL πάχους 12mm, διαστάσεων περίπου 325x 300 mm. Το κάθισμα στερεώνεται στο μεταλλικό έλασμα διαμέσω τεσσάρων κοχλιών Μ8x25 ειδικά διαμορφωμένης κεφαλής (φρεζάτη) ώστε να μην προεξέχει από την επιφάνεια του καθίσματος. Η βάση αποτελείται από ελατήριο ύψους 400 mm, διαμέτρου 200mm και πάχους σπείρας 20mm, δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Η πλάκα αγκύρωσης τοποθετείται στο έδαφος, μέσα σε σκυρόδεμα ικανού βάθους, το οποίο αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη συναρμολόγηση ο φορέας, το κάθισμα και το ελατήριο βιδώνεται πάνω στην πλάκα αγκύρωσης, μέσω της κάτω πλάκας σύσφιξης. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΠΕΝΤΑΚΟΣΙΑ ΠΕΝΗΝΤΑ ΕΥΡΩ (550,00 ) 8. ΑΡΘΡΟ : ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΔΙΠΛΟ ΤΥΠΟΥ 1 Γενικές διαστάσεις Ύψος: 800mm Μήκος: 715mm Πλάτος: 350mm Διαστάσεις χώρου ασφαλείας Κρίσιμο Ύψος Πτώσης: <600mm Μήκος: 2715mm Πλάτος: 2350mm To ταλαντευόμενο παιχνίδι ελατηρίου, αποτελείται από φορέα, κάθισμα και βάση. Ο φορέας αποτελείται από δύο παράλληλα φύλλα HPL πάχους 12mm σε σχήμα εντόμου (πχ πεταλούδας). Τα δύο φύλλα έχουν κάθετη απόσταση μεταξύ τους 325mm. Συνδέονται μεταξύ τους με σωλήνες Φ21mm, που λειτουργούν αντίστοιχα ως χειρολαβή και αναβολέας. Ανάμεσα στα δύο κομμάτια του φορέα, εφαρμόζεται κάθισμα από πλακάζ θαλάσσης, διαστάσεων 325 x 300 x 15 mm. Έχει σχήμα ορθογώνιου παραλληλόγραμμου, ενώ στις δύο μικρές πλευρές του σχηματίζει ημικύκλια. Το κάθισμα στηρίζεται πάνω σε λάμα πάχους 3mm και διατομής 320 x 280mm. Η λάμα με το κάθισμα και το φορέα, βιδώνεται στέρεα στο ελατήριο της βάσης, μέσω του άνω καπακιού σύσφιξης. Η βάση αποτελείται από ελατήριο ύψους 400 mm, διαμέτρου 200 mm και πάχους 20 mm, δύο μεταλλικά καπάκια σύσφιξης (άνω και κάτω καπάκι) και πλάκα αγκύρωσης. Η πλάκα αγκύρωσης τοποθετείται στο έδαφος, μέσα σε σκυρόδεμα ικανού βάθους, το οποίο αφήνεται να στερεοποιηθεί πριν τη συναρμολόγηση. Κατά τη Σελίδα 27 από 47

28 συναρμολόγηση ο φορέας, το κάθισμα και το ελατήριο βιδώνεται πάνω στην πλάκα αγκύρωσης, μέσω της κάτω πλάκας σύσφιξης. Διευκρίνιση: Το όργανο θα είναι κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Προδιαγραφές του EN 1176:2008 και θα φέρει βεβαίωση ελέγχου - πιστοποιητικό συμμόρφωσης, με το οποίο θα πιστοποιείται η καταλληλότητα και η συμμόρφωση του με τις προαναφερόμενες προδιαγραφές από εγκεκριμένο και αναγνωρισμένο φορέα πιστοποίησης. ΤΕΜΑΧΙΟ : ΕΝΑ (1) ΤΙΜΗ : ΕΞΑΚΟΣΙΑ ΠΕΝΗΝΤΑ ΕΥΡΩ (650,00 ) 9. ΑΡΘΡΟ : ΠΑΙΧΝΙΔΙ ΕΛΑΤΗΡΙΟΥ ΔΙΠΛΟ ΤΥΠΟΥ 2 Γενικές διαστάσεις Ύψος: 860 mm Μήκος: 860 mm Πλάτος: 375 mm Διαστάσεις χώρου ασφαλείας Μέγιστο ύψος πτώσης: <600 mm Μήκος: 2860 mm Πλάτος: 2375 mm Πιο συγκεκριμένα φέρει έγχρωμες επιφάνειες στο φορέα και το κάθισμα. Το κάθισμα εφαρμόζεται πάνω στο ελατήριο, το οποίο στη συνέχεια συνδέεται με χαλύβδινα ερείσματα από προφίλ βαρέως τύπου που αγκυρώνονται στο έδαφος. Ο φορέας αποτελείται από τρία παραπέτα που φέρουν θεματική μορφή πχ ακρίδας και κατασκευάζονται από πανέλα HPL πάχους 18mm, οι εκτεθειμένες ακμές των οποίων είναι στρογγυλεμένες ώστε να αποφεύγονται πιθανά αιχμηρά και επικίνδυνα άκρα. Συγκεκριμένα τα δύο ακριανά παραπέτα (δεξιά και αριστερά του παιχνιδιού) αποτελούνται από δύο πανέλα HPL, ενώ ένα τρίτο μονό πανέλο HPL τοποθετείται κεντρικά στο μέσο της απόστασης των ακριανών παραπέτων, ώστε να δημιουργηθεί ο κατάλληλος χώρος για να το τοποθετήσει αριστερά και δεξιά τα άκρα του ο χρήστης. Το κάθε ένα από τα ακριανά παραπέτα που συμβολίζει τον κύριο κορμό και το πόδι της ακρίδας, αποτελείται αντίστοιχα από δύο πανέλα HPL. Τα δύο πανέλα εφάπτονται μεταξύ τους με ειδικές βίδες. Τα παραπέτα έχουν απόσταση μεταξύ τους περίπου 310mm. Το τρίτο κεντρικό πανέλο HPL συμβολίζει το λαιμό και το κεφάλι και φέρει ανάλογες χαράξεις. Τα ακριανά παραπέτα έχουν τρία σημεία σύνδεσης μεταξύ τους μέσω σωλήνων Φ26.9mm, που λειτουργούν αντίστοιχα ως αναβολείς και προστατευτικό πλάτης. Τα ακριανά παραπέτα συνδέονται με το τρίτο πανέλο μέσω δύο σωλήνων-αναβολέων. Οι χειρολαβές του παιχνιδιού τοποθετούνται στα κατάλληλα σημεία στο άνω μέρος του κεντρικού πανέλου. Ανάμεσα στα ακριανά παραπέτα του φορέα, εφαρμόζεται κάθισμα από HPL πάχους 12mm. Το κάθισμα φέρει δύο κυματισμούς από την εσωτερική πλευρά του παιχνιδιού για την υποδοχή των κάτω άκρων του χρήστη. Στηρίζεται πάνω σε μεταλλικό έλασμα πάχους περίπου 3mm. Το μεταλλικό έλασμα με το κάθισμα και το φορέα, βιδώνονται στέρεα στο ελατήριο της βάσης, μέσω του άνω καπακιού σύσφιξης. Το κάθισμα στερεώνεται στο μεταλλικό έλασμα διαμέσω τεσσάρων κοχλιών Μ8x25 ειδικά διαμορφωμένης κεφαλής (φρεζάτη) ώστε να μην προεξέχει από την επιφάνεια του καθίσματος. Σελίδα 28 από 47
