1 Το Μοντέλο Οντοτήτων Συσχετίσεων Μοντέλο Οντοτήτων Συσχετίσεων Το Μοντέλο Οντοτήτων- Συσχετίσεων (μοντέλο ΟΣ) βασίζεται στην αντίληψη ότι ο πραγματικός κόσμος αποτελείται από οντότητες (entities) με χαρακτηριστικά (atributes) και συσχετίσεις (relationships) μεταξύ των οντοτήτων. 1

2 Μοντέλο Οντοτήτων Συσχετίσεων Πρόκειται για έναν διαγραμματικό τρόπο για τον καθορισμό απαιτήσεων χρηστών όταν σχεδιάζουμε μια Βάση Δεδομένων. Απεικονίζονται οι οντότητες και οι μεταξύ τους σχέσεις Στοιχεία του Μοντέλου ΟΣ Οντότητα Χαρακτηριστικά οντοτήτων Συσχέτιση Τύπος Συσχέτισης Κλειδί 2

3 Στοιχεία του Μοντέλου ΟΣ Οντότητα Η βασική έννοια είναι η Οντότητα: ένα πρόσωπο, ή ένα γεγονός, ή μια κατάσταση του πραγματικού κόσμου, για το οποίο συλλέγονται δεδομένα Στοιχεία του Μοντέλου ΟΣ Παραδείγματα Οντοτήτων: Άνθρωποι που εκτελούν κάποια λειτουργία (π.χ. Εργαζόμενος, Πελάτης, Φοιτητής, κ.λπ.) Αντικείμενα ήυλικά (π.χ. Αυτοκίνητο, Οικοδομήματα, Εργαλεία, κ.λπ.) Γεγονότα που γίνονται κάποια συγκεκριμένη στιγμή (π.χ. Συναλλαγή, Δανεισμός, Πληρωμή, κ.λπ.) Τοποθεσίες που χρησιμοποιούνται από ανθρώπους ή πράγματα(π.χ. Πόλη, Γραφείο, Αποθήκη, κ.λπ.) 3

4 Στοιχεία του Μοντέλου ΟΣ Ιδιότητες (ή χαρακτηριστικά) οντοτήτων Είναι τα χαρακτηριστικά γνωρίσματα, τα συστατικά στοιχεία που περιγράφουν μια οντότητα. Χρησιμεύουν στο να διαφοροποιούνται μεταξύ τους τα στοιχεία (πρόσωπα καταστάσεις πράγματα γεγονότα), τα οποία ανήκουν στην οντότητα. Παράδειγμα: Οι ιδιότητες της οντότητας ΠΕΛΑΤΗΣ είναι : (Όνομα Επώνυμο, Δ/νση, Τηλέφωνο, ΑΦΜ κλπ κλπ ) Στοιχεία του Μοντέλου ΟΣ Συσχετίσεις μεταξύ οντοτήτων Είναι ένα είδος σύνδεσης μεταξύ διαφορετικών οντοτήτων που αναπαριστά μια αντίστοιχη σχέση των αντικειμένων στο πραγματικό κόσμο. 4

5 Στοιχεία του Μοντέλου ΟΣ Παράδειγμα Συσχετίσεων (1/2): Στο παράδειγμα του σχολείου έχουμε τις οντότητες: ΚΑΘΗΓΗΤΗΣ, ΜΑΘΗΤΗΣ, ΤΑΞΗ, ΜΑΘΗΜΑ. Έτσι μπορούμε να εντοπίσουμε τις συσχετίσεις μεταξύ των οντοτήτων ως μια αντίστοιχη σχέση των αντικειμένων στο πραγματικόκόσμο ως εξής: Στοιχεία του Μοντέλου ΟΣ Παράδειγμα Συσχετίσεων (2/2): Ο ΚΑΘΗΓΗΤΗΣ "ΔΙΔΑΣΚΕΙ" ΜΑΘΗΜΑΤΑ Ο ΜΑΘΗΤΗΣ " ΑΝΗΚΕΙ" ΣΕ ΈΝΑ ΤΜΗΜΑ Η ΤΑΞΗ "ΕΧΕΙ ΥΠΕΥΘΥΝΟ" ΚΑΠΟΙΟ ΚΑΘΗΓΗΤΗ Ο ΜΑΘΗΤΗΣ "ΔΙΔΑΣΚΕΤΑΙ" ΜΑΘΗΜΑΤΑ Οι λέξεις ΔΙΔΑΣΚΕΙ, ΑΝΗΚΕΙ, ΕΧΕΙ ΥΠΕΥΘΥΝΟ, ΔΙΔΑΣΚΕΤΑΙ ορίζουν τις συσχετίσεις μεταξύ των οντοτήτων. 5

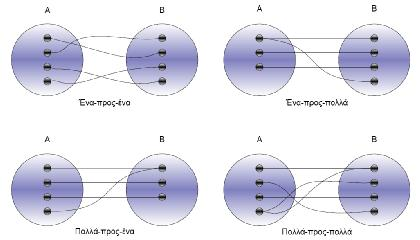

6 Στοιχεία του Μοντέλου ΟΣ Τύποι Συσχετίσεων μεταξύ οντοτήτων Περιγράφουν τον τρόπο σύνδεσης μεταξύ διαφορετικών οντοτήτων. Η περιγραφή αυτή πρέπει να αναπαριστά μια αντίστοιχη σχέση των αντικειμένων στο πραγματικό κόσμο. Στοιχεία του μοντέλου ΟΣ Διακρίνουμε τους εξής τύπους συσχετίσεων μεταξύ των οντοτήτων: Ένα προς ένα (1:1), Ένα προς πολλά (1:Μ) και Πολλά προς ένα (Μ:1), Πολλά προς πολλά (Ν:Μ). 6

7 Στοιχεία του Μοντέλου ΟΣ Ένα προς Ένα (1:1) - Παράδειγμα Π.Χ. Μια Σχολή ΑΤΕΙ διοικείται από ΈΝΑΝ Προϊστάμενο Καθηγητή και ένας Προϊστάμενος Καθηγητής διοικεί ΜΙΑ Σχολή ΑΤΕΙ Ένα προς πολλά (1:Μ) ή πολλά προς ένα (Μ:1) Παράδειγμα Π.Χ. Σε ΜΙΑ Ομάδα Μπάσκετ ανήκουν ΠΟΛΛΟΙ Παίκτες και ΠΟΛΛΟΙ Παίκτες παίζουν σε ΜΙΑ Ομάδα Μπάσκετ Πολλά προς πολλά (Μ:Ν) Παράδειγμα ΜΙΑ Εφημερίδα δημοσιεύει ΠΟΛΛΕΣ διαφορετικές Αγγελίες αλλά ΜΙΑ Αγγελία μπορεί να δημοσιευτεί σε ΠΟΛΛΕΣ Εφημερίδες. Στοιχεία του μοντέλου ΟΣ 7

8 Στοιχεία του μοντέλου ΟΣ Κλειδί (key): Ένα από τα χαρακτηριστικά της κάθε οντότητας την προσδιορίζει με μοναδικό τρόπο μία οντότητα και την διακρίνει από τις άλλες. Το χαρακτηριστικό αυτό ονομάζεται ΚΛΕΙΔΙ Ερώτηση: Στην οντότητα πελάτης με χαρακτηριστικά: Επώνυμο, Όνομα, Τηλέφωνο ΑΦΜ, ΑΔΤ, ποιο χαρακτηριστικό την προσδιορίζει μοναδικά ; ΤοΔιάγραμμα Οντοτήτων Συσχετίσεων 8

9 Διάγραμμα ΟΣ Ο συνηθέστερος τρόπος περιγραφής του μοντέλου ΟΣ είναι η χρήση διαγραμμάτων οντοτήτων-συσχετίσεων (ER diagrams). Τα διαγράμματα αυτά παρέχουν έναν κατανοητό και απλό τρόπο περιγραφής της δομής των δεδομένων της ΒΔ, των οντοτήτων, των συσχετίσεων, και των χαρακτηριστικών τους. Σχήματα στο Διάγραμμα ΟΣ Τα βασικά γεωμετρικά σχήματα που συνθέτουν ένα διάγραμμα ΟΣ είναι: το ορθογώνιο ορόμβος ηέλλειψη το ευθύγραμμο τμήμα. 9

10 Σχήματα στο Διάγραμμα ΟΣ Οι οντότητες παριστάνονται με ένα ορθογώνιο, Τα χαρακτηριστικά με μία έλλειψη, Οι συσχετίσεις με ένα ρόμβο. Η συσχέτιση (σύνδεση) των οντοτήτων παριστάνεται με ένα ευθύγραμμο τμήμα Παράδειγμα - Διάγραμμα Ο.Σ. 10
