ΕΡΓΟ: Αρ. Μελέτης ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ

Transcript

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΗΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ /ΝΣΗ ΒΙΩΣΙΜΗΣ ΚΙΝΗΤΙΚΟΤΗΤΑΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΥ ΚΑΙ Ο ΙΚΗΣ ΣΗΜΑΝΣΗΣ Τηλ , Φαξ ΕΡΓΟ: Αρ. Μελέτης Περιοχή Αισώπου και καθέτων οδών ΓΕΝΙΚΟΙ ΟΡΟΙ ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ 1. Όλες οι τιµές µονάδας του παρόντος Τιµολογίου, και το εργολαβικό ποσοστό αναφέρονται σε µονάδες πλήρως περατωµένης εργασίας, δηλαδή σε προµήθειες υλικών και δαπάνες που αναφέρονται στο παρόν Τιµολόγιο, στην Ειδική Συγγραφή Υποχρεώσεων, στις Τεχνικές Προδιαγραφές και στη Γενική Συγγραφή Υποχρεώσεων, καθώς και σε εκείνες τις εργασίες που τυχόν δεν κατονοµάζονται ρητά, είναι όµως απαραίτητες για την έντεχνη ολοκλήρωση των εργασιών. 2. Οι τιµές του παρόντος Τιµολογίου, µαζί µε το εργολαβικό ποσοστό, περιλαµβάνουν εξ ολοκλήρου τις εξής δαπάνες και έξοδα : α) Τις δαπάνες για την αγορά των υλικών και τις τυχόν φθορές αυτών. β) Τις δαπάνες για τη µεταφορά, φορτοεκφόρτωση και αποθήκευση των υλικών. γ) Τις δαπάνες για την εκτέλεση των εργασιών µε µηχανήµατα ή µε χέρια εργατοτεχνιτών γενικά, ή µέρους των εργασιών σε όσες περιπτώσεις η εκτέλεσή τους µε µηχανήµατα είναι αδύνατη ή δεν ενδείκνυται ή κρίνεται απαραίτητη η χρήση εργατοτεχνιτών. δ) Τις δαπάνες διακηρύξεως, δηµοσιεύσεως, κηρυκείων και συµφωνητικού. ε) Τις δαπάνες για τη λήψη µέτρων που επιβάλλονται για την προστασία των γειτονικών εγκαταστάσεων (ύδρευσης, αποχέτευσης,.ε.η., Ο.Τ.Ε., Ε.Π.Α. Θεσσαλλονίκης κ.λ.π.), καθώς και για την ασφαλή και χωρίς εµπόδια διέλευση των οχηµάτων και πεζών. στ) Τις δαπάνες για την ασφάλιση όλου του απασχολούµενου στο έργο προσωπικού, σύµφωνα µε τις διατάξεις του Ι.Κ.Α. και των άλλων αρµόδιων ασφαλιστικών φορέων. ζ) Τη δαπάνη για τη σύνταξη φωτοτεχνικής µελέτης του ηλεκτροφωτισµού των οδών, εφόσον και µόλις αυτή ζητηθεί από την Υπηρεσία. η) Τη δαπάνη για τη σύνταξη στατικής µελέτης αντοχής του σιδηροϊστού και του βραχίονα και της µελέτης θεµελιώσεως του ιστού µόλις αυτή ζητηθεί από την υπηρεσία. Θ.) Τις δαπάνες αποξήλωσης υλικών, σε οποιοδήποτε άρθρο του τιµολογίου αυτό απαιτείται.

2 ΑΡΘΡΟ 7.1ο σχ Υ Ρ Αναθεωρείται µε το άρθρο Υ Ρ %) ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Α. ΕΡΓΑΣΙΕΣ ΥΠΟ ΟΜΗΣ ιάστρωση και εγκιβωτισµός σωλήνων µε άµµο ορυχείου ή χειµάρρου. Για ένα κυβικό µέτρο έδρασης - εγκιβωτισµού - επικάλυψης σωλήνων µε άµµο ποταµιαία, εκτελούµενης εντός ή εκτός κατοικηµένης περιοχής σύµφωνα µε τους όρους της αντίστοιχης τεχνικής προδιαγραφής. Στην τιµή περιλαµβάνεται : α. Η προµήθεια της άµµου β. Η φορτοεκφόρτωση και µεταφορά του υλικού από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, µετά της σταλίας του αυτοκινήτου κατά την φορτοεκφόρτωση. γ. Η προσέγγιση, έκριψη και διάστρωση του υλικού στις τάφρους - ορύγµατα. δ. Η συµπύκνωση της στρώσης έδρασης καθώς και των στρώσεων εγκιβωτισµού των σωλήνων από άµµο λατοµείου µέχρι αρνήσεως. Τιµή για ένα κυβικό µέτρο (m 3 ) επίχωσης ως ανωτέρω, σύµφωνα µε τις προβλεπόµενες από την µελέτη γραµµές πληρωµής (τυπικές διατοµές αγωγών). Τιµή ανά κυβικό µέτρο (m3) Τιµή Ολογράφως: Οκτώ Ευρώ & σαράντα λεπτά Αριθµητικώς: [ 8,40 ] ΑΡΘΡΟ 7.2 ο σχ Υ Ρ Αναθεωρείται µε το άρθρο Υ Ρ %) Επίχωση κάθε είδους ορυγµάτων εντός πόλεως µε θραυστό υλικό λατοµείου. Για ένα κυβικό µέτρο επίχωσης κάθε είδους ορυγµάτων εντός πόλεως µε θραυστό αµµοχάλικο της Π.Τ.Π. Ο-150 σε στρώσεις πάχους µέχρι 25 cm µε την έκριψη, διάστρωση, πλάγιες µεταφορές, το κοπάνισµα ή την χρησιµοποίηση δονητικών αλλ όχι επιβλαβών για την ασφάλεια των τεχνικών έργων µέσων ή άλλων ειδικών συµπυκνωτών, την επί τόπου αξία του νερού διαβροχής, µε τη δαπάνη µιας τουλάχιστον δοκιµασίας ανά m 3 συµπυκνωµένου όγκου και πάντως µιας σε κάθε αυτοτελές έργο για την εξακρίβωση της συµπύκνωσης που έχει επιτευχθεί. Ο βαθµός συµπύκνωσης δεν πρέπει, να είναι κατώτερος από 95% (τροποποιηµένη δοκιµασία Proctor). Περιλαµβάνεται η δαπάνη προµήθειας του υλικού και της µεταφοράς του από οποιαδήποτε απόσταση. Κατά τα λοιπά σύµφωνα µε τα σχέδια της µελέτης και τις εντολές της Υπηρεσίας. Τιµή ανά κυβικό µέτρο (m 3 ) συµπυκνωµένου όγκου επίχωσης, βάσει των γραµµών πληρωµής του ορύγµατος που καθορίζονται στην µελέτη. Τιµή ανά κυβικό µέτρο (m3) Τιµή Ολογράφως: εκαπέντε Ευρώ & δέκα λεπτά Αριθµητικώς: [ 15,10 ] ΑΡΘΡΟ 7.3ο σχ. ΟΙΚ Αναθεωρείται µε το άρθρο ΟΙΚ 2272Α 100% ιάνοιξη οπής ή φωλεάς επί αόπλου σκυροδέµατος, για διέλευση σωληνώσεων καλωδίων προς αποφυγή καταστροφής των κρασπεδορείθρων, δηλαδή εκσκαφή δια αεροσυµπιεστού και δια χειρός, επαναφορά τυχόν φθοράς του κρασπέδου ή ρείθρων.. Συµπεριλαµβάνονται η εργασία µόρφωσης των παρειών και η συσσώρευση των αχρήστων προϊόντων στις θέσεις φορτώσεως. Για πάχος σκυροδέµατος 0,16 έως 0,25 m Τιµή Ολογράφως: Είκοσι οκτώ Ευρώ Αριθµητικώς: [ 28,00 ] ΑΡΘΡΟ 7.4ο σχ Ο Ο Β Αναθεωρείται µε το άρθρο Ο Ο % Β. ΕΡΓΑΣΙΕΣ Ο ΟΦΩΤΙΣΜΟΥ Βάση σιδηροϊστού διαστάσεων 0,8x0.8x0.8 (m) από σκυρόδεµα C20/25, µε σιδερό οπλισµό κατηγορίας S500, σύµφωνα µε την προδιαγραφή ΕΛΟΤ ΤΠ :2009 για την έδραση και στερέωση σιδηροϊστού. Η Σελ. 2

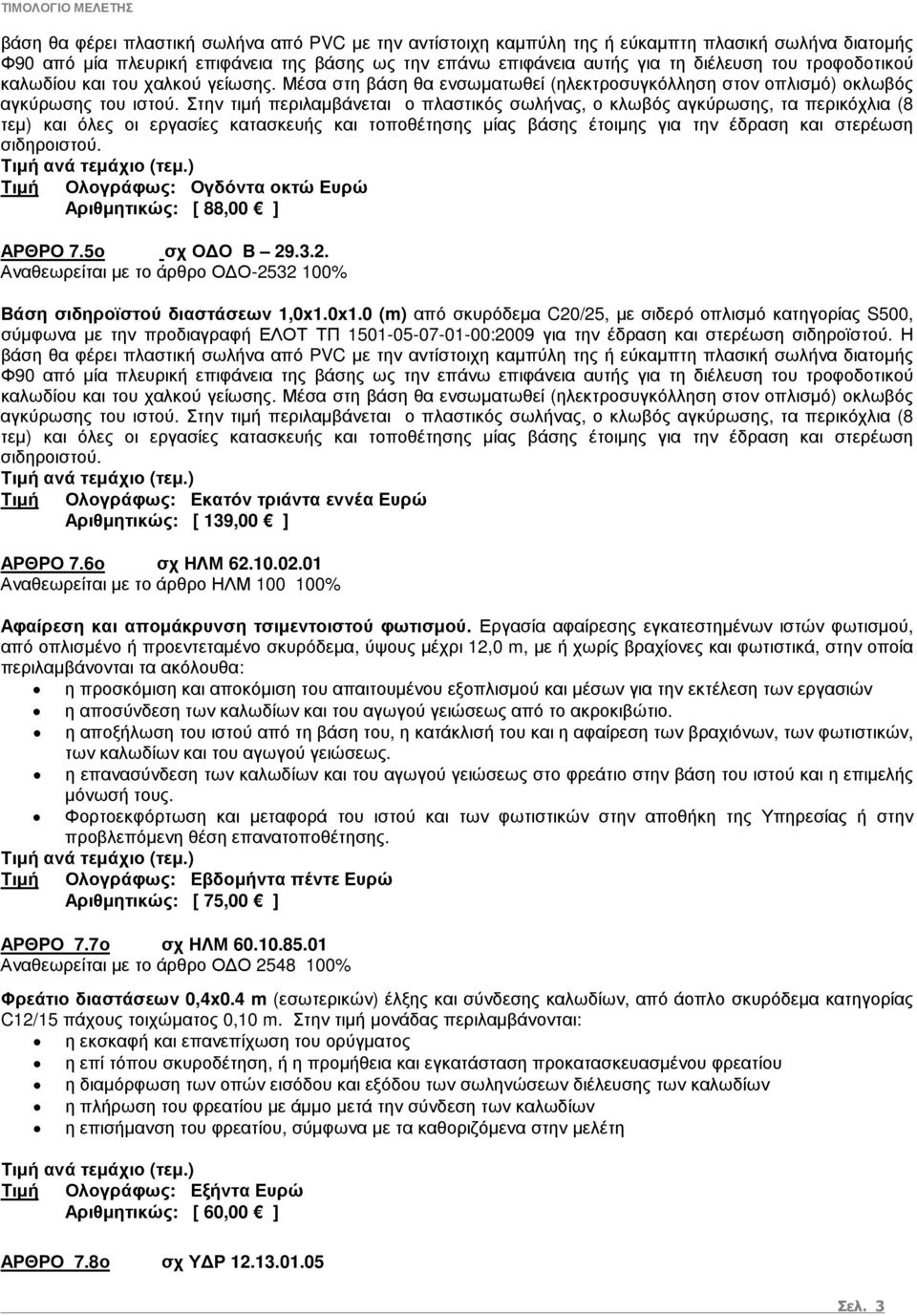

3 βάση θα φέρει πλαστική σωλήνα από PVC µε την αντίστοιχη καµπύλη της ή εύκαµπτη πλασική σωλήνα διατοµής Φ90 από µία πλευρική επιφάνεια της βάσης ως την επάνω επιφάνεια αυτής για τη διέλευση του τροφοδοτικού καλωδίου και του χαλκού γείωσης. Μέσα στη βάση θα ενσωµατωθεί (ηλεκτροσυγκόλληση στον οπλισµό) οκλωβός αγκύρωσης του ιστού. Στην τιµή περιλαµβάνεται ο πλαστικός σωλήνας, ο κλωβός αγκύρωσης, τα περικόχλια (8 τεµ) και όλες οι εργασίες κατασκευής και τοποθέτησης µίας βάσης έτοιµης για την έδραση και στερέωση σιδηροιστού. Τιµή Ολογράφως: Ογδόντα οκτώ Ευρώ Αριθµητικώς: [ 88,00 ] ΑΡΘΡΟ 7.5ο σχ Ο Ο Β Αναθεωρείται µε το άρθρο Ο Ο % Βάση σιδηροϊστού διαστάσεων 1,0x1.0x1.0 (m) από σκυρόδεµα C20/25, µε σιδερό οπλισµό κατηγορίας S500, σύµφωνα µε την προδιαγραφή ΕΛΟΤ ΤΠ :2009 για την έδραση και στερέωση σιδηροϊστού. Η βάση θα φέρει πλαστική σωλήνα από PVC µε την αντίστοιχη καµπύλη της ή εύκαµπτη πλασική σωλήνα διατοµής Φ90 από µία πλευρική επιφάνεια της βάσης ως την επάνω επιφάνεια αυτής για τη διέλευση του τροφοδοτικού καλωδίου και του χαλκού γείωσης. Μέσα στη βάση θα ενσωµατωθεί (ηλεκτροσυγκόλληση στον οπλισµό) οκλωβός αγκύρωσης του ιστού. Στην τιµή περιλαµβάνεται ο πλαστικός σωλήνας, ο κλωβός αγκύρωσης, τα περικόχλια (8 τεµ) και όλες οι εργασίες κατασκευής και τοποθέτησης µίας βάσης έτοιµης για την έδραση και στερέωση σιδηροιστού. Τιµή Ολογράφως: Εκατόν τριάντα εννέα Ευρώ Αριθµητικώς: [ 139,00 ] ΑΡΘΡΟ 7.6ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Αφαίρεση και αποµάκρυνση τσιµεντοιστού φωτισµού. Εργασία αφαίρεσης εγκατεστηµένων ιστών φωτισµού, από οπλισµένο ή προεντεταµένο σκυρόδεµα, ύψους µέχρι 12,0 m, µε ή χωρίς βραχίονες και φωτιστικά, στην οποία περιλαµβάνονται τα ακόλουθα: η προσκόµιση και αποκόµιση του απαιτουµένου εξοπλισµού και µέσων για την εκτέλεση των εργασιών η αποσύνδεση των καλωδίων και του αγωγού γειώσεως από το ακροκιβώτιο. η αποξήλωση του ιστού από τη βάση του, η κατάκλισή του και η αφαίρεση των βραχιόνων, των φωτιστικών, των καλωδίων και του αγωγού γειώσεως. η επανασύνδεση των καλωδίων και του αγωγού γειώσεως στο φρεάτιο στην βάση του ιστού και η επιµελής µόνωσή τους. Φορτοεκφόρτωση και µεταφορά του ιστού και των φωτιστικών στην αποθήκη της Υπηρεσίας ή στην προβλεπόµενη θέση επανατοποθέτησης. Τιµή Ολογράφως: Εβδοµήντα πέντε Ευρώ Αριθµητικώς: [ 75,00 ] ΑΡΘΡΟ 7.7ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο Ο Ο % Φρεάτιο διαστάσεων 0,4x0.4 m (εσωτερικών) έλξης και σύνδεσης καλωδίων, από άοπλο σκυρόδεµα κατηγορίας C12/15 πάχους τοιχώµατος 0,10 m. Στην τιµή µονάδας περιλαµβάνονται: η εκσκαφή και επανεπίχωση του ορύγµατος η επί τόπου σκυροδέτηση, ή η προµήθεια και εγκατάσταση προκατασκευασµένου φρεατίου η διαµόρφωση των οπών εισόδου και εξόδου των σωληνώσεων διέλευσης των καλωδίων η πλήρωση του φρεατίου µε άµµο µετά την σύνδεση των καλωδίων η επισήµανση του φρεατίου, σύµφωνα µε τα καθοριζόµενα στην µελέτη Τιµή Ολογράφως: Εξήντα Ευρώ Αριθµητικώς: [ 60,00 ] ΑΡΘΡΟ 7.8ο σχ Υ Ρ Σελ. 3

4 Αναθεωρείται µε το άρθρο Υ Ρ % Σωλήνες διέλευσης καλωδίων PVC διαµέτρου 100mm, ονοµαστικής πίεσης 6 ατµ. από σκληρό PVC, µε σκοπό τη διέλευση καλωδίων (ΟΤΕ, ΕΗ κλπ.) και "ενεργών αγωγών" (φυσικού αερίου, ύδρευσης, άρδευσης, αποχέτευσης-απορροής οµβρίων τεχνικών έργων),. Στην τιµή περιλαµβάνονται: η προµήθεια και µεταφορά επί τόπου του έργου των σωλήνων, των ειδικών τεµαχίων τους (σύνδεσµοι, καµπύλες κλπ) και όλων των υλικών στερέωσης-σύνδεσής τους καθώς και του σύρµατος τραβήγµατος καλωδίων η δαπάνη προσέγγισης και τοποθέτησής τους στην ενδεδειγµένη θέση εν ξηρώ ή µέσα σε νερό, είτε εντός τάφρου είτε εντός σώµατος τεχνικού είτε ανάρτησής τους από σώµατα τεχνικών είτε οπουδήποτε αλλού απαιτηθεί στις θέσεις και µε την κλίση που προβλέπονται στη µελέτη, µε τη δαπάνη κάθε εργασίας και απαιτούµενων υλικών για την τοποθέτηση και στερέωση και αγκύρωσή τους οι δαπάνες της εργασίας κοπής (κάθετα ή λοξά) µετά των αποµειώσεων των υλικών λόγω κοπής, τοποθέτησης του σύρµατος καλωδίων, ένωσης των σωλήνων µεταξύ τους ή µε δίκτυα ή τις εξόδους των στοµίων αποχέτευσης γεφυρών, µε τα ειδικά τεµάχια, καθώς και κάθε άλλη εργασία ή υλικό απαιτούνται για την πλήρη εγκατάστασή τους σε πλήρες δίκτυο. Τιµή ανά µέτρο πραγµατικού αξονικού µήκους εγκατεστηµένου πλαστικού σωλήνα PVC. Τιµή ανά µέτρο (m) Τιµή Ολογράφως: Πέντε Ευρώ & εβδοµήντα λεπτά Αριθµητικώς: [ 5,70 ] ΑΡΘΡΟ 7.9ο σχ Υ Ρ Αναθεωρείται µε το άρθρο Υ Ρ % Σωλήνες διέλευσης καλωδίων PE διαµέτρου 90mm, ονοµαστικής πίεσης 10 ατµ. από εύκαµπτο πλαστικό σωλήνα πολυαιθυλενίου Ρ.Ε, µε σκοπό τη διέλευση καλωδίων (ΟΤΕ, ΕΗ κλπ.) και "ενεργών αγωγών" (φυσικού αερίου, ύδρευσης, άρδευσης, αποχέτευσης-απορροής οµβρίων τεχνικών έργων),. Στην τιµή περιλαµβάνονται: η προµήθεια και µεταφορά επί τόπου του έργου των σωλήνων, των ειδικών τεµαχίων τους (σύνδεσµοι, καµπύλες κλπ) και όλων των υλικών στερέωσης-σύνδεσής τους καθώς και του σύρµατος τραβήγµατος καλωδίων η δαπάνη προσέγγισης και τοποθέτησής τους στην ενδεδειγµένη θέση εν ξηρώ ή µέσα σε νερό, είτε εντός τάφρου είτε εντός σώµατος τεχνικού είτε ανάρτησής τους από σώµατα τεχνικών είτε οπουδήποτε αλλού απαιτηθεί στις θέσεις και µε την κλίση που προβλέπονται στη µελέτη, µε τη δαπάνη κάθε εργασίας και απαιτούµενων υλικών για την τοποθέτηση και στερέωση και αγκύρωσή τους οι δαπάνες της εργασίας κοπής (κάθετα ή λοξά) µετά των αποµειώσεων των υλικών λόγω κοπής, τοποθέτησης του σύρµατος καλωδίων, ένωσης των σωλήνων µεταξύ τους ή µε δίκτυα ή τις εξόδους των στοµίων αποχέτευσης γεφυρών, µε τα ειδικά τεµάχια, καθώς και κάθε άλλη εργασία ή υλικό απαιτούνται για την πλήρη εγκατάστασή τους σε πλήρες δίκτυο. Τιµή ανά µέτρο (m) Τιµή Ολογράφως: Επτά Ευρώ & ογδόντα λεπτά Αριθµητικώς: [ 7,80 ] ΑΡΘΡΟ 7.10ο σχ Ο Ο Β - 59 Αναθεωρείται µε το άρθρο ΗΛΜ % Σωλήνας διέλευσης καλωδίων DN 100 υπό το οδόστρωµα ή στις θέσεις τεχνικών, γαλβανισµένος, µε ραφή και σπείρωµα, κατά ΕΛΟΤ ΕΝ 10255, από χάλυβα S195T, κλάσεως L (πράσινη ετικέττα), ονοµαστικής διαµέτρου DN100 mm (σπείρωµα, thread size = 4, dεξ = 114,3 mm, πάχος τοιχώµατος 3,6 mm). Στην τιµή µονάδας περιλαµβάνονται: η προµήθεια και µεταφορά επί τόπου του έργου των σωλήνων, του σύρµατος έλξης καλωδίων, των γαλβανισµένων ειδικών τεµαχίων, εξαρτηµάτων και στηριγµάτων, η τοποθέτηση και σύνδεση των σωλήνων, η τοποθέτηση του σύρµατος έλξης καλωδίων, η επισήµανση των σωλήνων καθώς η συγκρότηση δέσµης σωλήνων, όπου προβλέπεται. Τιµή ανά µέτρο (m) µήκους σωληνογραµµής Τιµή Ολογράφως: Είκοσι επτά Ευρώ & σαράντα λεπτά Σελ. 4

5 Αριθµητικώς: [27,40 ] ΑΡΘΡΟ 7.11ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Καλώδιο τύπου ΑO5VV-U,R (Ν.Υ.Μ.) διατοµής 3 x 1,5 mm 2, δηλαδή προµήθεια, προσκόµιση επί τόπου εγκατάσταση (σε σωλήνα, σε εσχάρα, σε κανάλι, κλπ.) καλωδίων ονοµαστικής τάσης 300 / 500 V τύπου Α05VV-U, (µονόκλωνος αγωγός) Α05VV-R (πολύκλωνος αγωγός), µε χάλκινους αγωγούς µε µόνωση και µανδύα από PVC και σύνδεσης αυτών, περιλαµβανοµένων των υλικών στήριξης, σύνδεσης και σήµανσης (ειδικά στηρίγµατα, ακροδέκτες, µούφες, κασσιτεροκόλληση, ταινίες σηµάνσεως, ατσαλίνες κλπ.) καθώς και των µετρήσεων και ελέγχων. Τιµή ανά τρέχον µέτρο (m) καλωδίου Τιµή Ολογράφως: ύο Ευρώ & τριάντα λεπτά Αριθµητικώς: [ 2,30 ] ΑΡΘΡΟ 7.12ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Καλώδιο ανθυγρό τύπου J1VV-R (Ν.Υ.Υ.) διατοµής 4 x 10 mm 2, δηλαδή προµήθεια, προσκόµιση επί τόπου και εγκατάσταση (σε σωλήνα, σε κανάλι, σε εσχάρα, σε οχετό, σε φορέα, σε µονωτήρες, µέσα στο έδαφος, κλπ.) καλωδίου µε χάλκινους αγωγούς και µόνωση από πολυβινυλοχλωρίδιο (PVC), ονοµαστικής τάσης 600 / 1000 V τύπου E1VV-U (µονόκλωνος αγωγός), J1VV-R (πολύκλωνος αγωγός), J1VV-S (πολύκλωνος αγωγός κυκλικού τοµέα) και σύνδεση αυτών, περιλαµβανοµένων των υλικών στήριξης, σύνδεσης και σήµανσης (ειδικά στηρίγµατα, ακροδέκτες, µούφες, κασσιτεροκόλληση, ταινίες σηµάνσεως, ατσαλίνες κλπ.) καθώς και των µετρήσεων και ελέγχων. Τιµή ανά τρέχον µέτρο (m) καλωδίου Τιµή Ολογράφως: ώδεκα Ευρώ & πενήντα λεπτά Αριθµητικώς: [ 12,50 ] ΑΡΘΡΟ 7.13ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Aγωγός γυµνός χάλκινος πολύκλωνος διατοµής 16mm 2, δηλαδή προµήθεια, προσκόµιση επί τόπου και εγκατάσταση γυµνού πολύκλωνου χάλκινου αγωγού, διατοµής 16 mm2 και σύνδεσης αυτού, περιλαµβανοµένων όλων των υλικών στήριξης, σύνδεσης και σήµανσης (ειδικά στηρίγµατα, ακροδέκτες, πέδιλα, µούφες, κασσιτεροκόλληση, ταινίες σηµάνσεως, ατσαλίνες κλπ.) καθώς και των µετρήσεων και ελέγχων. Τιµή ανά τρέχον µέτρο (m) γυµνού χάλκινου αγωγού Τιµή Ολογράφως: Τρία Ευρώ & σαράντα λεπτά Αριθµητικώς: [ 3,40 ] ΑΡΘΡΟ 7.14ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Aγωγός γυµνός χάλκινος πολύκλωνος διατοµής 25 mm 2, δηλαδή προµήθεια, προσκόµιση επί τόπου και εγκατάσταση γυµνού πολύκλωνου χάλκινου αγωγού, διατοµής 25 mm2 και σύνδεσης αυτού, περιλαµβανοµένων όλων των υλικών στήριξης, σύνδεσης και σήµανσης (ειδικά στηρίγµατα, ακροδέκτες, πέδιλα, µούφες, κασσιτεροκόλληση, ταινίες σηµάνσεως, ατσαλίνες κλπ.) καθώς και των µετρήσεων και ελέγχων. Τιµή ανά τρέχον µέτρο (m) γυµνού χάλκινου αγωγού Τιµή Ολογράφως: Πέντα Ευρώ & Εβδοµήντα λεπτά Αριθµητικώς: [ 5,70 ] ΑΡΘΡΟ 7.15ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Ηλεκτρόδιο γείωσης από χάλκινη πλάκα, δηλαδή προµήθεια, µεταφορά επί τόπου του έργου, τοποθέτηση και σύνδεσης πλάκας γείωσης από ηλεκτρολυτικό χαλκό διαστάσεων 500x500 mm και πάχους ελάσµατος 5 mm. Στο κέντρο βάρους αυτής θα είναι συγκολληµένα το ένα άκρο χάλκινου πολύκλωνου αγωγού των 35 mm 2, µήκους 5 m, ενώ το άλλο άκρο θα φέρει ακροδέκτη των 35 mm 2, συγκολληµένο. Σελ. 5

6 Στην τιµή περιλαµβάνονται και όλα τα απαραίτητα υλικά σύνδεσης της πλάκας µε το δίκτυο γείωσης. Τιµή Ολογράφως: Εκατόν εβδοµήντα Ευρώ Αριθµητικώς: [ 170,00 ] ΑΡΘΡΟ 7.16ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Χαλύβδινος ιστός οδοφωτισµού, ύψους 4 m, κολουροκωνικός, γαλβανισµένος, κατασκευασµένος κατά ΕΛΟΤ ΕΝ 40-5 Στύλοι φωτισµού - Μέρος 5: Απαιτήσεις για χαλύβδινους ιστούς φωτισµού και σύµφωνα µε τις ΕΤΕΠ "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Στην τιµές µονάδας περιλαµβάνονται και οι εξής επιµέρους εργασίες/υλικά: H προµήθεια και προσκόµιση επί τόπου του χαλύβδινου ιστού. H ανέγερση και στερέωση του ιστού στους κοχλίες αγκύρωσης µε οκτώ περικόχλια, επάνω και κάτω, µε χρήση καταλλήλου ανυψωτικού εξοπλισµού (τα κάτω είναι περικόχλια κατακορύφωσης και τα άνω περικόχλια ασφαλείας, τύπου Νyloc). H πλήρωση του κενού κάτω από την βάση του ιστού µε µη συρικνούµενη τσιµεντοκονία, µετά το αλφάδιασµα και την σύσφιγξη των κοχλιών. Η βαφή του ιστού µε χρώµα επιλογής της Υπηρεσίας. Τιµή Ολογράφως: ιακόσια ενενήντα Ευρώ Αριθµητικώς: [ 290,00 ] ΑΡΘΡΟ 7.17ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Χαλύβδινος ιστός οδοφωτισµού, ύψους 6 m, κολουροκωνικός, γαλβανισµένος, κατασκευασµένος κατά ΕΛΟΤ ΕΝ 40-5 Στύλοι φωτισµού - Μέρος 5: Απαιτήσεις για χαλύβδινους ιστούς φωτισµού και σύµφωνα µε τις ΕΤΕΠ "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Στην τιµές µονάδας περιλαµβάνονται και οι εξής επιµέρους εργασίες/υλικά: H προµήθεια και προσκόµιση επί τόπου του χαλύβδινου ιστού. H ανέγερση και στερέωση του ιστού στους κοχλίες αγκύρωσης µε οκτώ περικόχλια, επάνω και κάτω, µε χρήση καταλλήλου ανυψωτικού εξοπλισµού (τα κάτω είναι περικόχλια κατακορύφωσης και τα άνω περικόχλια ασφαλείας, τύπου Νyloc). H πλήρωση του κενού κάτω από την βάση του ιστού µε µη συρικνούµενη τσιµεντοκονία, µετά το αλφάδιασµα και την σύσφιγξη των κοχλιών. Η βαφή του ιστού µε χρώµα επιλογής της Υπηρεσίας. Τιµή Ολογράφως: Τριακόσια τριάντα Ευρώ Αριθµητικώς: [ 330,00 ] ΑΡΘΡΟ 7.18ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Χαλύβδινος ιστός οδοφωτισµού, ύψους 7 m, κολουροκωνικός, γαλβανισµένος, κατασκευασµένος κατά ΕΛΟΤ ΕΝ 40-5 Στύλοι φωτισµού - Μέρος 5: Απαιτήσεις για χαλύβδινους ιστούς φωτισµού και σύµφωνα µε τις ΕΤΕΠ "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Στην τιµές µονάδας περιλαµβάνονται και οι εξής επιµέρους εργασίες/υλικά: H προµήθεια και προσκόµιση επί τόπου του χαλύβδινου ιστού. H ανέγερση και στερέωση του ιστού στους κοχλίες αγκύρωσης µε οκτώ περικόχλια, επάνω και κάτω, µε χρήση καταλλήλου ανυψωτικού εξοπλισµού (τα κάτω είναι περικόχλια κατακορύφωσης και τα άνω περικόχλια ασφαλείας, τύπου Νyloc). H πλήρωση του κενού κάτω από την βάση του ιστού µε µη συρικνούµενη τσιµεντοκονία, µετά το αλφάδιασµα και την σύσφιγξη των κοχλιών. Η βαφή του ιστού µε χρώµα επιλογής της Υπηρεσίας. Τιµή Ολογράφως: Τριακόσια εξήντα Ευρώ Αριθµητικώς: [ 360,00 ] Σελ. 6

7 ΑΡΘΡΟ 7.19ο σχ ΗΛΜ Βραχίονας φωτιστικού σώµατος µήκους 1,0 m, µε κλίση 5 ο από την οριζόντια, από χαλύβδινο σωλήνα µε µεταλλικό περιλαίµιο Φ42 ή Φ60 mm, κατά ΕΛΟΤ ΕΝ 40-7, µε τον γαλβανισµένο σιδηροσωλήνα και την ειδική µεταλλική απόληξη που προσαρµόζεται στην κορυφή του ιστού 7m, πλήρως γαλβανισµένο µε πάχος επίστρωσης 60 µm (500 g/m²)κατά ΕΛΟΤ EN ISO 1641, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Ιστοί οδοφωτισµού και φωτιστικά σώµατα" και βαµµένο σε χρώµα επιλογής της Υπηρεσίας Στις τιµές µονάδας περιλαµβάνονται η προµήθεια, προσκόµιση και τοποθέτηση στον ιστό µονού γαλβανισµένου βραχίονα, καθώς και των εξαρτηµάτων στερέωσής του στην στέψη ιστού, ανοξειδώτων ή γαλβανισµένων Τιµή Ολογράφως: Εβδοµήντα Ευρώ Αριθµητικώς: [ 70,00 ] ΑΡΘΡΟ 7.20ο σχ ΗΛΜ Φωτιστικό σώµα κεφαλής για λαµπτήρα ισχύος 100W Na, κατάλληλο για λαµπτήρα ατµών Νατρίου υψηλής πίεσης κατά ΕΛΟΤ ΕΝ , στεγανά µε βαθµό προστασίας τουλάχιστον ΙΡ66 για τον χώρο του λαµπτήρα και ΙΡ43 για τον χώρο των ηλεκτρικών, µονοµελή ή πολυµελή, µορφής σύµφωνα µε την θετική γνώµη της Υπηρεσίας και σύµφωνα µε τα τεύχη της Τεχνικής Περιγραφής και των Τεχνικών Προδιαγραφών. Στην τιµή µονάδας περιλαµβάνονται η προµήθεια, προσκόµιση, συναρµολόγηση, τοποθέτηση στην κεφαλή του ιστού και η σύνδεση µε το τροφοδοτικό καλώδιο του φωτιστικού σώµατος (πλήρους µε τα όργανα αφής) Τιµή Ολογράφως: ιακόσια δέκα Ευρώ Αριθµητικώς: [ 210,00 ] ΑΡΘΡΟ 7.21ο σχ ΗΛΜ Φωτιστικό σώµα οδοφωτισµού για λαµπτήρα ισχύος 100W Na, κατάλληλο για λαµπτήρα ατµών Νατρίου υψηλής πίεσης κατά ΕΛΟΤ ΕΝ , στεγανά µε βαθµό προστασίας τουλάχιστον ΙΡ66 για τον χώρο του λαµπτήρα και ΙΡ43 για τον χώρο των ηλεκτρικών, µονοµελή ή πολυµελή, µορφής σύµφωνα µε την θετική γνώµη της Υπηρεσίας και σύµφωνα µε τα τεύχη της Τεχνικής Περιγραφής και των Τεχνικών Προδιαγραφών. Στην τιµή µονάδας περιλαµβάνονται η προµήθεια, προσκόµιση, συναρµολόγηση, τοποθέτηση στην κεφαλή του ιστού και η σύνδεση µε το τροφοδοτικό καλώδιο του φωτιστικού σώµατος (πλήρους µε τα όργανα αφής) Τιµή Ολογράφως: ιακόσια σαράντα Ευρώ Αριθµητικώς: [ 240,00 ] ΑΡΘΡΟ 7.22 σχ ΗΛΜ Φωτιστικό σώµα οδοφωτισµού για λαµπτήρα ισχύος 150W Na, κατάλληλο για λαµπτήρα ατµών Νατρίου υψηλής πίεσης κατά ΕΛΟΤ ΕΝ , στεγανά µε βαθµό προστασίας τουλάχιστον ΙΡ66 για τον χώρο του λαµπτήρα και ΙΡ43 για τον χώρο των ηλεκτρικών, µονοµελή ή πολυµελή, µορφής σύµφωνα µε την θετική γνώµη της Υπηρεσίας και σύµφωνα µε τα τεύχη της Τεχνικής Περιγραφής και των Τεχνικών Προδιαγραφών. Στην τιµή µονάδας περιλαµβάνονται η προµήθεια, προσκόµιση, συναρµολόγηση, τοποθέτηση στην κεφαλή του ιστού και η σύνδεση µε το τροφοδοτικό καλώδιο του φωτιστικού σώµατος (πλήρους µε τα όργανα αφής) Τιµή Ολογράφως: ιακόσια εβδοµήντα Ευρώ Αριθµητικώς: [ 270,00 ] ΑΡΘΡΟ 7.23ο σχ ΗΛΜ Λαµπτήρες ατµών νατρίου υψηλής πίεσης ισχύος 100W και 150W. Στην τιµή µονάδας περιλαµβάνεται η προµήθεια προσκόµιση και τοποθέτηση λαµπτήρα ατµών νατρίου υψηλής πίεσης ισχύος 100W και 150W, µε Σελ. 7

8 χρήση ή µη καδοφόρου µηχανήµατος και η εκτέλεση δοκιµών για την διαπίστωση της οµαλής λειτουργίας του φωτιστικού σώµατος Τιµή Ολογράφως: Είκοσι έξι Ευρώ & Πενήντα λεπτά Αριθµητικώς: [ 26,50 ] ΑΡΘΡΟ 7.24ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Ακροκιβώτιο ιστού φωτισµού για ένα φωτιστικό σώµα, σύµφωνα µε τα τεύχη της Τεχνικής Περιγραφής και των Τεχνικών Προδιαγραφών, ήτοι προµήθεια, προσκόµιση τοποθέτηση και σύνδεση αυτού, µε όλα τα παρελκόµενά του (διακλαδωτήρες, ασφάλειες, οπές εισόδου και εξόδου καλωδίων, στυπιοθλίπτες, κοχλίες προσδέσεως των αγωγών γειώσεως ιστού κλπ.) Τιµή Ολογράφως: Είκοσι επτά Ευρώ & Πενήντα λεπτά Αριθµητικώς: [ 27,50 ] ΑΡΘΡΟ 7.25ο σχ Υ Ρ Αναθεωρείται µε το άρθρο Υ Ρ % Kαλύµµατα φρεατίων διαστάσεων 0,4 x 0.4 m, από φαιό χυτοσίδηρο (gray iron), κατά ΕΛΟΤ ΕΝ 124, µε σήµανση CE, της κατηγορίας φέρουσας ικανότητας D που προβλέπεται από την µελέτη (ανάλογα την θέση τοποθέτησης). Περιλαµβάνεται η προµήθεια και µεταφορά επί τόπου του καλύµµατος του φρεατίου και του πλαισίου έδρασης αυτού, η ακριβής ρύθµιση της στάθµης και επίκλισης του καλύµµατος µε χρήση στερεών υποθεµάτων και ο εγκιβωτισµός του πλαισίου έδρασης µε σκυρόδεµα. Τιµή ανά χιλιόγραµµο ( kg ) βάρους από τους πίνακες του προµηθευτή Τιµή Ολογράφως: Ένα Ευρώ & Ογδόντα πέντε λεπτά Αριθµητικώς: [ 1,85 ] ΑΡΘΡΟ 7.26ο σχ ΗΛΜ Αναθεωρείται µε το άρθρο ΗΛΜ % Σύνδεση µε υπάρχον πίνακα ηλεκτροφωτισµού µε τα όλα τα απαιτούµενα υλικά (διακόπτες, µικροαυτόµατους κλπ) και εργασία, σύµφωνα µε τα τεύχη της Τεχνικής Περιγραφής και των Τεχνικών Προδιαγραφών. Τιµή Ολογράφως: Εκατό Ευρώ Αριθµητικώς: [ 100,00 ] Θεσ/νίκη./. /2013 ΣΥΝΤΑΞΗ ΕΛΕΓΧΟΣ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΥ ΚΑΙ Ο ΙΚΗΣ ΣΗΜΑΤΟ ΟΤΗΣΗΣ ΘΕΩΡΗΣΗ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΗΣ /ΝΣΗΣ ΒΙΩΣΙΜΗΣ ΚΙΝΗΤΙΚΟΤΗΤΑΣ ΚΑΙ ΙΚΤΥΩΝ Ι. ΚΑΛΟΓΕΡΟΠΟΥΛΟΣ Μηχ/γος- Ηλ/γος Μηχανικός. ΚΑΤΙΡΤΖΟΓΛΟΥ Ηλ/γος Μηχανικός Κ. ΜΠΕΛΙΜΠΑΣΑΚΗΣ Αρχιτεκτων Μηχανικός Σελ. 8
