1 1

2 ΠΕΡΙΕΧΟΜΕΝΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΗΚΑ ΙΑΣΤΑΣΕΙΣ ΠΡΟΤΥΠΑ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ Ο ΗΓΙΕΣ ΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΥΠΟ ΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΜΙΝΑ ΑΣ Ο ΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕ ΨΗΦΙΑΚΟ ΠΙΝΑΚΑ PCB ΕΝ ΕΙΞΗ ΒΛΑΒΗΣ - ΑΠΟΚΑΤΑΣΤΑΣΗ re-set ΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΌ ΘΕΡΜΟΣΤΑΤΗ ΑΣΦΑΛΕΙΑΣ ΙΑΓΡΑΜΜΑ ΗΛΕΚΤΡΙΚΩΝ ΣΥΝ ΕΣΕΩΝ ΜΕ ΨΗΦΙΑΚΟ ΠΙΝΑΚΑ ΕΩΣ 35 kw Ο ΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΛΕΒΗΤΑ ΕΠΑΝΕΚΚΙΝΗΣΗ ΛΕΒΗΤΑ ΡΥΘΜΙΣΗ ΘΕΡΜΟΣΤΑΤΗ ΤΕΡΜΑΤΙΣΜΟΣ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΛΕΒΗΤΑ ΒΛΑΒΗ ΚΑΥΣΤΗΡΑ ΗΛΕΚΤΡΙΚΟ ΙΑΓΡΑΜΜΑ ΑΝΤΑΛΛΑΚΤΙΚΑ ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΑ ΕΛΕΓΧΟΣ ΕΞΑΜΕΝΗΣ ΠΕΤΡΕΛΑΙΟΥ ΚΑΘΑΡΙΣΜΟΣ ΛΕΒΗΤΑ ΕΛΕΓΧΟΣ ΚΑΥΣΤΗΡΑ ΕΛΕΓΧΟΣ ΚΑΥΣΗΣ ΣΕΛΙ Α

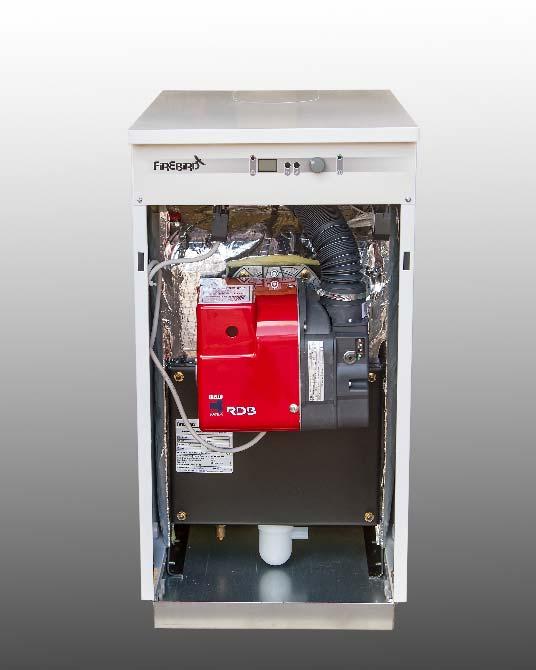

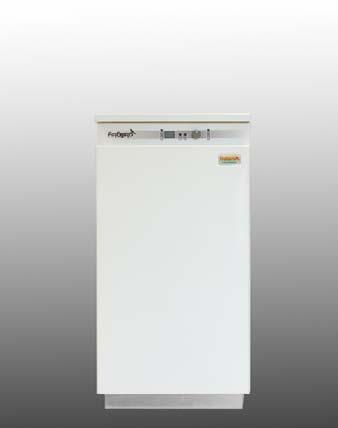

3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΗΚΑ ΛΕΒΗΤΑΣ ΣΥΜΠΥΚΝΩΣΗΣ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΟΥ Ετήσια απόδοση 95% κατά SEAI HARP database. Μοντέρνα εμφάνιση. Υψηλη ποιότητα κατασκευής. Ανοξείδωτος εναλλάκτης ( καταχωρημένη ευρασιτεχνία ). 3 συνδέσεις για εύκολη εγκατάσταση. Ψηφιακός πίνακας ελέγχου ( μέχρι 35 kw ). Εύκολη πρόσβαση στον λέβητα από εμπρός. Πλήρως μονωμένος για αθόρυβη λειτουργία. Τοποθέτηση ομοκεντρικής ή καμινάδας απλού τοιχώματος. Αντλία συμπυκνωμάτων ( προαιρετικά ). ΘΕΡΜΙΚΗ ΙΣΧΥΣ kw Υ ΡΑΥΛΙΚΕΣ ΣΥΝ ΕΣΕΙΣ. Προσαγωγή. Επιστροφή. Βάνα εκκένωσης. Συλλέκτης συμπυκνωμάτων. BSP BSP BSP mm Ø 22 1" 1" 1/2" Πλαστικό ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΣΕ ΝΕΡΟ. Λέβητα Lit 24 43, ΚΑΜΙΝΑ ΕΣ. Ομόκεντρη Ø 80 / / / / 200 Μονού τοιχώματος Ø ΘΕΡΜΑΝΣΗ. Ρύθμιση βαλβίδας ασφαλείας. ΘΕΡΜΟΣΤΑΤΕΣ bar 3 Ρύθμιση θερμοστάτη λέβητα. Οριο ασφαλείας. C C ΑDAPTOR ΚΑΜΙΝΑ ΑΣ Λέβητες από 20 kw έως 35 kw Λέβητες από 44 kw έως 58 kw ΠΤΩΣΗ ΠΙΕΣΗΣ. ΚΑΥΣΤΗΡΑΣ. Ονομαστική ισχύ σε 10Κ t. kw Riello RDB 2,2 Μέχρι και 40 kw. Καυστήρας Παροχή. kg/h Riello RDB 4,4 Από 58 kw μέχρι 100 kw. Πτώση πίεσης. mbar 0,18 0,18 0,18 Καύσιμο. Πετρέλαιο Ονομαστική ισχύ σε 20Κ t. kw Ηλεκτρική παροχή. 230 V AC, 50 Hz, 5 A. Παροχή. Πτώση πίεσης. kg/h mbar 870 0, , ,19 ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΟΜΟΚΕΝΤΡΗΣ ΚΑΜΙΝΑ ΑΣ ΟΡΙΖΟΝΤΙΑ 6 m ΚΑΘΕΤΗ 4 m ΟΤΑΝ Η ΣΚΛΗΡΟΤΗΤΑ ΤΟΥ ΝΕΡΟΥ ΥΠΕΡΒΑΙΝΕΙ ΤΑ 150 ppm ppm. ΣΥΝΙΣΤΑΤΑΙ ΙΑΤΑΞΗ ΑΠΟΣΚΛΗΡΥΝΣΗΣ 3

4 ΙΑΣΤΑΣΕΙΣ ΠΡΟΣΘΙΑ ΟΨΗ ΠΛΑΓΙΑ ΟΨΗ ΟΠΙΣΘΙΑ ΟΨΗ ΤΥΠΟΣ ΑΠΟ ΟΣΗ ΒΑΡΟΣ H W D A C E F G I J kw kg mm mm mm mm mm mm mm mm mm mm Enviromax Enviromax Enviromax

5 ΠΡΟΤΥΠΑ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ Πρέπει να εξασφαλιστούν τα υψηλότερα πρότυπα της εγκατάστασης και της ασφάλειας. Είναι σημαντικό το γεγονός ότι ο λέβητας πρέπει να εγκατασταθεί σύμφωνα με τους παρακάτω κανονισμούς ανάλογα με την περίπτωση. Είναι ευθύνη του ενδιαφερόμενου με οποιαδήποτε πτυχή της εγκατάστασης να εξασφαλιστεί ότι τα ισχύοντα πρότυπα και οι κανονισμοί θα τηρηθούν πλήρως. Η παρακάτω είναι μια λίστα με μερικά από τα ισχύοντα πρότυπα και τους κανονισμούς. BS 5410 BS 799 Part 1 : Εγκατάσταση λεβήτων έως 44 kw. Part 5 : Προδιαγραφές για δεξαμενές αποθήκευσης πετρελαίου Part 2 : Εγκατάσταση λεβήτων πάνω από 44 kw. BS EN : A1 : 2014 BS 4876 : 1984 Σχεδιασμός συστημάτων θέρμανσης με βάση το νερό σε κτίρια. Απαιτήσεις λειτουργίας συσκευών με καυστήρα πετρελαίου BS 7593 : 2006 BS 7074 Επεξεργασία νερού για συστήματα θερμανσης Part 1 : Επιλογή, εφαρμογή και εγκατάσταση δοχείου διαστολής. BS 1181 : 1989 Καμινάδες και εξαρτήματα καμινάδων BS 715 : 1989 Μεταλλικές σωληνώσεις και υδραυλικά εξαρτήματα BS 4543 Part 3 : Καπνοδόχοι με μόνωση για λέβητες πετρελαίου BS 8558 Σχεδιασμός, εγκατάσταση, συντήρηση, δοκιμές για BS 7671 εγκαταστάσεις πόσιμου νερού Απαιτήσεις ηλεκτρολογικών εγκαταστάσεων Επιπλέον, η εγκατάσταση πρέπει να συμμορφώνεται με τους σχετικούς κανονισμούς δόμησης για τούς λέβητες και δεξαμενές αποθήκευσης πετρελαίου ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΒΗΤΑ Εκτός από ειδικές εκτιμήσεις για την απομάκρυνση των συμπυκνωμάτων, η εγκατάσταση των λεβήτων συμπύκνωσης είναι η ιδία όπως και για τους συμβατικούς λέβητες. BS 5410 Part 1 : ίνει τις προ'υ'ποθέσεις για την εγκατάσταση των λεβήτων και αποθήκευσης πετρελαίου Αν μια συσκευή είναι να εγκατασταθεί μέσα σε ένα κτίριο ή μέσα σε ένα περιορισμένο χώρο εξωτερικά, πρέπει να τοποθετηθεί ένας ανιχνευτής μονοξειδίου του άνθρακα με συναγερμό σύμφωνα με το πρότυπο EN Για λέβητες συμπύκνωσης, ισχύουν οι ίδιες απαιτήσειςς, όπως ακολουθούνται για οποιοδήποτε άλλο λέβητα. Πρέπει πάντα να ακολουθείται τις απαιτήσεις του προτύπου EN : A1 : 2014 και BS EN :

6 ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΘΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ Η εγκατάσταση, θέση σε λειτουργία και συντήρηση του λέβητα πρέπει να γίνεται μόνο από εξουσιοδοτημένο αδειούχο τεχνίτη συντηρητή σύμφωνα με τις οδηγίες λειτουργίας και με την χρήση των κατάλληλων οργάνων δοκιμής. ΟΧΕΙΟ ΙΑΣΤΟΛΗΣ Για τον καθορισμό της πίεσης λειτουργίας του δοχείου απαιτείται υπολογισμός της ποσότητας του νερού του λέβητα και της εγκατάστασης ΕΠΕΞΕΡΓΑΣΙΑ ΝΕΡΟΥ Εάν το νερό τροφοδοσίας της εγκατάστασης υπερβαίνει σε σκληρότητα τα 150/200 ppm, απαιτείται η εγκατάσταση απόσκληρυντή. Έτσι θα αποφευχθεί η επικάθηση αλάτων η οποία προκαλεί μείωση της απόδοσης του λέβητα ΠΛΑΣΤΙΚΟΙ ΣΩΛΗΝΕΣ Αποφύγετε την απευθείας σύνδεση του λέβητα με πλαστικούς σωλήνες για λόγους ασφαλείας εξαιτίας της υπερθέρμανσης ΘΕΡΜΟΣΤΑΤΗΣ ΛΕΒΗΤΑ Ο θερμοστάτης του λέβητα επιτρέπει στον χρήστη να ρυθμίσει την θερμοκρασία της κεντρικής θέρμανσης από 60 C έως 80 C - 82 C max., ανάλογα με το μοντέλο λέβητα. Ο λέβητας είναι εφοδιασμένος επίσης με θερμοστάτη ασφαλείας ρυθμισμένο στους 114* C, όπως ορίζουν για τους λέβητες τα EU Standards για κάθε περίπτωση που ο θερμοστάτης ελέγχου είναι χαλασμένος πρέπει να αλαχθεί, για την προστασία του λέβητα. Για την προστασία του λέβητα από υπερθέρμανση οι λέβητες είναι εφοδιασμένοι με υδροστάτη λειτουργίας κυκλοφορητή. ΕΛΕΓΧΟΣ ΚΕΝΤΡΙΚΗΣ ΘΕΡΜΑΝΣΗΣ ΜΕ ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΕΣ Ο έλεγχος των συστημάτων θέρμανσης επιτυγχάνεται με την χρήση θερμοστατών, θερμοστατικών κεφαλών, χρονοδιακόπτες, ΚΑΥΣΤΗΡΑΣ Ο καυστήρας παραδίδεται με εργοστασιακή ρύθμιση ΙΑΡΡΟΗ ΚΑΥΣΙΜΟΥ Σε περίπτωση διαρροής καυσίμου προβείτε αμέσως σε 1 ιακοπή της ηλεκτρικής παροχής και απομάκρυνση άλλων πηγών ανάφλεξης 2 Kαθαρισμό του χώρου από το καύσιμο που διέρρευσε με την χρήση άμμου η ειδικών άφλέκτων καθαριστικών. 3 Αντικατάσταση ρούχων τα οποία έχουν εμποτιστεί από το καύσιμο διαρροής, καλό πλύσιμο των χεριών με άφθονο νερό και σαπούνι. 4 Μην αφήνετε να διαρρεύσει το καύσιμο στην αποχέτευση για αποφυγή περιβαλλοντικής ρύπανσης 5 Χρησιμοποιείτε πάντοτε τις ενδεδειγμένες δεξαμενές για αποθήκευση καυσίμου ΠΡΟΣΟΧΗ : Ο κατασκευαστής δεν μπορεί έχει την ευθύνη για οποιαδήποτε ζημία στην εγκατάσταση και ρύθμιση του καυστήρα που οφείλεται στην αλόγιστη χρήση ή μη τήρηση των τεχνικών οδηγιών, είτε λόγω της παρέμβασης ανειδίκευτου προσωπικού. 6

7 ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ Ο ΗΓΙΕΣ Ο ΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΒΗΤΑ Βεβαιωθείτε ότι υπάρχει επαρκής διαθέσιμος χώρος για να γίνουν υδραυλικές συνδέσεις καθώς και για την τοποθέτηση της καμινάδας καυσαερίων. Η πρόσβαση για την συντήρηση του λέβητα γίνεται από μπροστά οπότε απαιτείται διαθέσιμος χώρος τουλάχιστον 750 mm, για την εκτέλεση εργασιών τοποθέτησης Αφήστε διάκενο 25 mm γύρω από τον λέβητα. ΜΟΝΩΣΗ ΣΙΛΙΚΟΝΗΣ ΣΤΗΡΙΓΜΑ ΤΟΙΧΟΥ 25 mm 25 mm 25 mm 25 mm 7

8 ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ Ο ΗΓΙΕΣ ΠΑΡΟΧΕΤΕΥΣΗ ΣΥΜΠΥΚΝΩΜΑΤΩΝ Ο λέβητας κατ την διάρκεια της λειτουργίας του αποβάλλει ως προϊόν συμπύκνωσης ελαφρώς όξινα υγρά από τον συλλέκτη συμπυκνωμάτων (βρίσκεται στο κάτω μέρος του λέβητα).με την βοήθεια πλαστικού σωλήνα Φ.22 πρέπει να αποστραγγιστούν σε σιφώνι αποχέτευσης.εάν δεν υπάρχει σιφώνι, τότε πρέπει να χρησιμοποιηθεί αντλία συμπυκνωμάτων (προαιρετική επιλογή). Πρόβλεψη για χρησιμοποίηση ουδετεροποιητή συμπυκνωμάτων μπορεί να γίνει όταν τα συμπυκνώματα αποχετεύονται στο χώμα. Προσοχή : Εάν ο σωλήνας αποστράγγισης είναι εξωτερικά εκτεθειμένος, υπάρχει κίνδυνος να παγώσει και να μη γίνεται η αποχέτευση των συμπυκνωμάτων. Προς αποφυγή θα πρέπει να μονωθεί για προστασία από την παγωνιά και να μην υπαιρβένει τα 3 m ή να αυξήσουμε την διάμετρο του σωλήνα. ιάφραγμα συμπυκνωμάτων Συλλέκτης συμπυκνωμάτων Πριν θέσετε σε λειτουργία τον λέβητα βεβαιωθείτε ότι : 1. Ο συλλέκτης με τον πλωτήρα είναι στη θέση τους 2. Ο συλλέκτης είναι γεμάτος με νερό. 3. Ο σωλήνας αποχέτευσης συμπυκνωμάτων είναι από υλικό αντοχής στη διάβρωση. Πλωτήρας συλλέκτη συμπυκνωμάτων Σωλήνας αποχέτευσης Αποχέτευση συμπυκνωμάτων Σιφόνι ΜΑΓΝΗΤΙΚΟ ΦΙΛΤΡΟ Είναι επιβεβλημένη η εγκατάσταση ενός μαγνητικού φίλτρου πριν από τον λέβητα, στον σωλήνα επιστρεφόμενων, για την κατακράτηση όλων των φερτών σωματιδίων της εγκατάστασης Με αυτόν τον τρόπο επιτυγχάνεται η προστασία του λέβητα από επικαθίσεις και διατηρείται η απόδοσης της λειτουργίας του. 8

9 ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ Ο ΗΓΙΕΣ ΤΡΟΦΟ ΟΣΙΑ ΚΑΥΣΙΜΟΥ Η επιλογή του τρόπου τροφοδοσίας καυσίμου προς τον λέβητα, εάν είναι με ένα η δύο σωλήνες εξαρτάται αποκλειστικά από την θέση της δεξαμενής. Όταν ο πυθμένας της δεξαμενής βρίσκεται υψηλότερα από τον καυστήρα και έχουμε θετική αναρρόφηση καυσίμου, επιλέγουμε σύστημα τροφοδοσίας με ένα σωλήνα. Για διαφορά ύψους > 4 m από τον καυστήρα απαιτείται μειωτής πίεσης καυσίμου εξαμενή Αισθητήρας Λέβητας Βαλβίδα διακοπής Βαλβίδα φωτιάς Φίλτρο Καυστήρας Γραμμή παροχής Βάνα απομόνωσης Θέση φίλτρου Αντιθέτως σύστημα δύο σωλήνων χρησιμοποιείτε όταν η θέση της δεξαμενής βρίσκεται χαμηλότερα από τον καυστήρα Λέβητας Αισθητήρας Βαλβίδα διακοπής Το φίλτρο μπορεί να τοποθετηθεί έξω Σωλήνας επιστρεφόμενων, βυθισμένος για την αποτροπή σιφωνισμού Καυστή ρας Βαλβίδα φωτιάς είκτης στάθμης εξαμενή Βαλβίδα αντεπιστροφής Φίλτρο Γραμμή επιστροφής χωρίς φίλτρο - βάνα 9

10 ΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΚΑΜΙΝΑ Α ΚΑΥΣΑΕΡΙΩΝ ΑΕΡΙΣΜΟΣ ΧΩΡΟΥ Η εγκατάσταση καμινάδας καυσαερίων γίνεται σύμφωνα με τις ισχύουσες οδηγίες τοποθετώντας είτε ομοκεντρικούς σωλήνες είτε σωλήνες μονού ή διπλού τοιχώματος. Η σωστή τοποθέτηση της καμινάδας καυσαερίων και ο εξαερισμός του χώρου που θα τοποθετηθεί ο λέβητας συμβάλλουν στην απόδοση και ασφαλή στην απόδοση και ασφαλή λειτουργίας του καθώς ανανεώνεται ο αέρας και τροφοδοτείται ο καυστήρας με την απαραίτητη ποσότητα αέρα καύσης. ΑΕΡΙΣΜΟΣ ΚΑΙ ΠΑΡΟΧΗ ΑΕΡΑ ΚΑΥΣΗΣ ΣΕ ΧΩΡΟΥΣ ΠΟΥ ΕΙΝΑΙ ΕΓΚΑΤΕΣΤΗΜΕΝΟΣ ΛΕΒΗΤΑΣ ΜΕ ΣΥΜΒΑΤΙΚΗ ΚΑΜΙΝΑ Α ΚΑΥΣΑΕΡΙΩΝ Οι αριθμοί δείχνουν επιτρεπτά ανοίγματα (περσίδες) αερισμού σε mm² ανά kw ονομαστικής ισχύος λέβητα ΑΜΕΣΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΕΡΙΣΜΟΣ ΑΜΕΣΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΕΡΙΣΜΟΣ ΕΞΩΤΕΡΙΚΗ ΠΑΡΟΧΗ ΚΑΙ ΑΕΡΙΣΜΟΣ ΑΠΌ ΙΠΛΑΝΟ ΩΜΑΤΙΟ ΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΠΟΥ ΕΊΝΑΙ ΕΓΚΑΤΕΣΤΗΜΕΝΟΣ ΛΕΒΗΤΑΣ ΜΕ ΧΡΗΣΗ ΟΜΟΚΕΝΤΡΙΚΗΣ ΚΑΜΙΝΑ ΑΣ ΑΠΟ ΟΣΗ ΛΕΒΗΤΑ ΧΩΡΟΣ ΜΕ ΕΞΩΤΕΡΙΚΟ ΑΕΡΙΣΜΟ ΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΑΠΌ ΙΠΛΑΝΟ ΩΜΑΤΙΟ 10

11 ΥΠΟ ΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΜΙΝΑ ΑΣ Το τερματικό 45 πρέπει να είναι στραμένο προς τα πάνω για να στάζουν τα συμπυκνώματα Αφαιρέστε τις βίδες του πάνελ,περιστρέψτε τα καυσαέρια και ανταλλάξτε τα πλα'ι νά πάνελ Πλάκα σύσφιξης Πλάκα σύσφιξης Γωνία Φ Στήριγμα τοίχου Προσαρμογέας Ευθύγραμμο 500 mm Γωνία 45 Ευθύγραμμο 500 mm Προσαρμογέας Λέβητα Γωνία 45 Προσαρμογέας Ευθύγραμμο 500 mm Προσαρμογέας Λέβητα Ευθύγραμμο 250 mm 500 mm mm Γωνία Φ

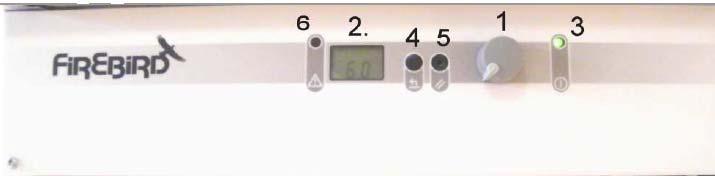

12 Ο ΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕ ΨΗΦΙΑΚΟ ΠΙΝΑΚΑ PCB Ο πίνακας ελέγχου έχει έναν standar αριθμό λειτουργιών όπως anti-cycling, προστασία αντιπαγετική, διακόπτη on / off, καταγραφή ωρών λειτουργίας, ένδειξη πίεσης συστήματος (προαιρετικό, πρέπει να συνδεθεί αισθητήριο πίεσης) και οθόνη LCD. ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ 1. Ρύθμιση θερμοκρασίας 2. Οθόνη LCD. 3. Λυχνία LED (πράσινο χρώμα όταν είναι σε λειτουργία) 4. ιακόπτης ρυθμίσεων (κυλιόμενες επιλογές εμφανίζονται στην οθόνη LCD) 5. ιακόπτης re-set. 6. Ενδειξη βλάβης. ΕΚΚΙΝΗΣΗ ΛΕΒΗΤΑ - Ανοίξτε την παροχή καυσίμου. - Ανοίξτε τον διακόπτη λειτουργίας του λέβητα στη θέση on και η πράσινη λυχνία θα ανάψει. Η οθόνη LED θα δείξει ρύθμιση θερμοκρασίας ή off,πατήστε τον διακόπτη 4 και κρατήστε τον πιεσμένο για 6 δευτερόλεπτα μέχρι να εμφανισθεί η ένδειξη ρύθμισης θερμοκρασίας. - Ανοίξτε τον θερμοστάτη χώρου ή τον χρονοδιακόπτη. - Η ένδειξη ρύθμισης θερμοκρασίας στην οθόνη θα αρχίσει να αυξάνει. Ρύθμιση 60 C ελάχιστο - 85 C μέγιστο. ΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ ΛΕΒΗΤΑ - Πατώντας για 6 δευτερόλεπτα τον διακόπτη 4 μέχρι να εμφανισθει το off στην οθόνη - Κλείνοντας τον χρονοδιακόπτη. - ιακόπτοντας την ηλεκτρική παροχή. ΛΕΙΤΟΥΡΓΙΕΣ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ Η οθόνη LCD δείχνει ενδείξεις ρύθμισης θερμοκρασίας, ώρες λειτουργίας, πίση συστήματος, αριθμό προγράμματος. ΚΟΥΜΠΙ ΛΕΙΤΟΥΡΓΙΑΣ & ΟΘΟΝΗ LCD Πατήστε το κουμπί λειτουργιας Πατήστε το κουμπί λειτουργιας Πατήστε το κουμπί λειτουργιας Πατήστε το κουμπί λειτουργιας x 1 x 2 x 3 x 4 Πραγματική θερμοκρασία λέβητα Ωρες λειτουργίας 1 = 10 ώρες Σύστημα πίεσης (απαιτείται αισθητήρας πίεσης) Αριθμός προγράμματος 12

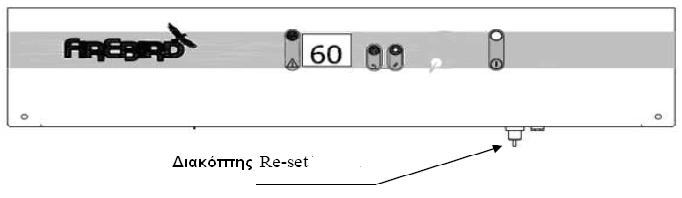

13 ΕΝ ΕΙΞΗ ΒΛΑΒΗΣ - ΑΠΟΚΑΤΑΣΤΑΣΗ re-set ΠΡΟΣΟΧΗ : Σε περίπτωση ένδειξης βλάβης, συμβουλευτείται τον συντηρητή σας για την αποκατάσταση της πριν να κάνετε re-set μόνοι σας. ΣΦΑΛΜΑ ΣΤΗΝ ΟΘΟΝΗ ΕΠΑΝΑΦΟΡΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΕΛΕΓΧΟΥ Ε1 Ε3 Ε4 Ε5 Ελαττωματικό thermistor ελέγχου Πρόβλημα με αισθητήρα Χαμηλή πίεση (απαιτείται σύνδεση με αισθητήρα). Πρόβλημα με τον καυστήρα Για την αποκατάσταση και τον καθαρισμό των ενδείξεων βλαβών από την οθόνη, εισάγεται μία λεπτή βελόνα μέσα στον διακόπτη (βέλος) και κρατήστε την μέχρι να εξαφανισθεί η βλάβη. Για την βλάβη Ε5 του καυστήρα, πρίν κάνετα re-set στον πίνακα ελέγχου, πιέστε το κουμπί re-set που βρίσκετε πάνω στον ίδιο τον καυστήρα. ΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΌ ΘΕΡΜΟΣΤΑΤΗ ΑΣΦΑΛΕΙΑΣ Η οθόνη και η πράσινη ενδεικτική λυχνία θα ξανανάψουν με την επαναφορά ηλεκτρικής παροχής. Ο θερμοστάτης ασφαλείας βρίσκεται κάτω από τον πίνακα ελέγχου. Αφαιρέσατε το προστατευτικό κάλυμμα και πιέστε για να κάνετε επαναφορά του θερμοστάτη ασφαλείας. 13

14 ΙΑΓΡΑΜΜΑ ΗΛΕΚΤΡΙΚΩΝ ΣΥΝ ΕΣΕΩΝ ΜΕ ΨΗΦΙΑΚΟ ΠΙΝΑΚΑ ΕΩΣ 35 kw ΠΡΟΣΤΑΤΕΥΣΤΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΠΑΡΟΧΗ ΜΕ ΑΣΦΑΛΕΙΑ 5Amp. ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΚΑΛΩ ΙΟ ΚΑΤΑΛΛΗΛΗΟ ΓΙΑ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ 14

15 Ο ΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Λυχνία μπλόκου καυστήρα Βύσμα καυστήρα Ρύθμιση θερμοστάτη Re-set καυστήρα Λυχνία τροφοδοσίας Re-set θερμοστάτη Ο ΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΛΕΒΗΤΑ * Ανοίξτε την βάνα τροφοδοσίας καυσίμου * Ενεργοποιήσατε τον λέβητα (ηλεκτρική παροχή) * Ενεργοποιήσατε τον χρονοθερμοστάτη * Ρυθμίστε τον θερμοστάτη του λέβητα στην επιθυμητη θερμοκρασία. Ο θερμοστάτης του λέβητα ελέγχει αυτόματα την λειτουργία και διατηρεί την θερμοκρασία του νερού. Ασφαλής λειτουργία επιτυγχάνεται και με τον καυστήρα ο οποίος εκτελεί τις εντολές έναρξης - παύσης. Η λειτουργία του λέβητα γίνεται επίσης μέσω χρονοθερμοστάτου δωματίου. ΡΥΘΜΙΣΗ ΘΕΡΜΟΣΤΑΤΗ ΕΠΑΝΕΚΚΙΝΗΣΗ ΛΕΒΗΤΑ 1 Πιέστε re-set 2 Βεβαιωθείται ότι ο του λέβητα, ο θερμοστάτης δωματίου ή οτιδήποτε άλλο είναι συνδεδεμένο σε απαίτηση θέρμανσης 3 Ελέξτε εάν η βάνα τροφοδοσίας είναι ανοικτή και υπάρχει επαρκής ποσότητα στην δεξαμενή. 4 Ελέξτε εάν είναι σβηστή η ενδεικτική λυχνία του καυστήρα ή ηλεκτρική παροχή ενεργή και αρχίστε την διαδικασία εκκίνησης. ΜΕΓΙΣΤΗ 80 C ΜΕΣΑΙΑ 70 C ΕΛΑΧΙΣΤΗ 60 C ΤΕΡΜΑΤΙΣΜΟΣ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΛΕΒΗΤΑ * Θέσατε εκτός λειτουργίας τον χρονοθερμοστάτη * ιακόψτε την ηλεκτρική παροχή. ΒΛΑΒΗ ΚΑΥΣΤΗΡΑ Ο καυστήρας είναι τοποθετημένος από το εργοστάσιο και διαθέτει πίνακα ελέγχου για την αντιμετώπιση βλαβών που πιθανόν εμφανιστούν κατά την λειτουργία. Εάν παρουσιασθεί κάποια βλάβη τότε θα ανάψει η ενδεικτική λυχνία βλάβης του καυστήρα. Πιθανά αίτια βλάβης Α. ιακοπή τροφοδοσίας καυσίμου (π.χ. άδεια δεξαμενή). Β. Πρόβλημα ηλεκτρικής παροχής. C. Πρόβλημα καυστήρα ή πίνακα ελέγχου. D. υσλειτουργία εξαρτήματος (Π.Χ. φωτοκύταρο) E. Βουλωμένο μπέκ από ακαάθαρτο πετρέλαιο. Πρίν να επιχειρίσετε την επανεκκίνηση του λέβητα, αφαιρέστε το μπροστινό κάλυμμα του λέβητα και κατόπιν του καυστήρα για έναν οπτικό έλεγχο μήπως υπάρχουν διαρροή καυσίμου ή αποσύνδεση καλωδίων κ.τ.λ. 15

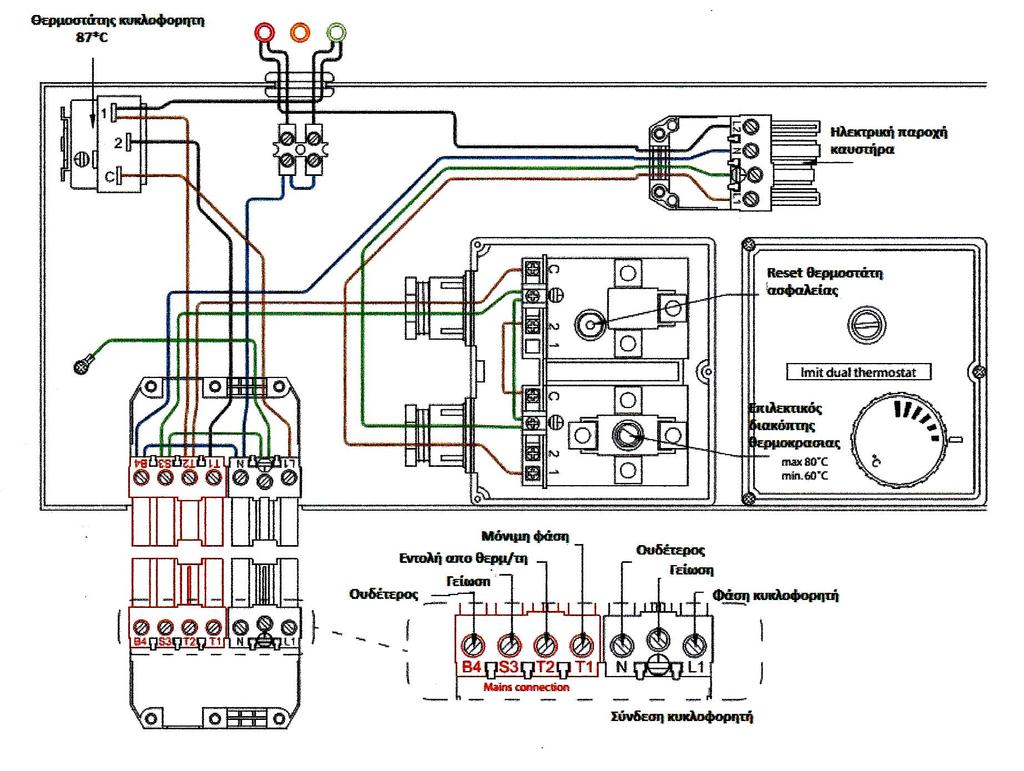

16 ΗΛΕΚΤΡΙΚΟ ΙΑΓΡΑΜΜΑ Σύνδεση λέβητα και πίνακα ελέγχου με 1F / 230 V / 50 Hz προστατευμένο με ασφάλεια 5 Amp. Ο λέβητας πρέπει να είναι γειωμένος. Οι ηλεκτρολογικές συνδέσεις πρέπει να γίνουν από αδειούχο ηλεκτρολόγο σύμφωνα με τους ισχύοντες κανονισμούς. Η σύνδεση με το δίκτυο πρέπει να γίνεται μέσω ενός δυπολικού διακόπτη με ασγάλεια 5 Amp, που να είναι τοποθετημένος κοντά στον λέβητα. Χρησιμοποιούμε πάντοτε καλώδιο κατάλληλο για υψηλές θερμοκρασίες. Για πρόσθετες λειτουργίες ελέγχου χρησιμοποιούμε επαφές για συνδέσεων του πίνακα ελέγχου. 16

17 ΑΝΤΑΛΛΑΚΤΙΚΑ 17

18 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΑ Η συντήρηση του λέβητα πρέπει να γίνεται από εξουσιοδοτημένο αδειούχο συντηρητή καυστήρων μία φορά ετησίως. Πρίν ξεκινήσει η διαδικασία συντήρησης πρέπει να διακοπή η παροχή ηλεκτρικού ρεύματος και τροφοδοσία καυσίμου στον λέβητα. ΕΛΕΓΧΟΣ ΕΞΑΜΕΝΗΣ ΠΕΤΡΕΛΑΙΟΥ Έλεγχος για τυχόν διαρροές καυσίμου, καθαρισμός φίλτρου από συγκέντρωση ακαθαρσιών που περιέχονται στο καύσιμο, αντικατάσταση του φίλτρου εάν απαιτείται. ΚΑΘΑΡΙΣΜΟΣ ΛΕΒΗΤΑ Αφαιρούμε το μπροστινό κάλυμμα του λέβητα και ακολουθούμε την κάτωθι διαδικασία συντήρησης. 1. Αφαίρεση και καθαρισμός όλων των διαφραγμάτων. 2. Αφαίρεση και καθαρισμός της παγίδας συμπυκνωμάτων. Αναρρόφηση αποθεμάτων καύσης από τον θάλαμο. 3. Καθαρισμός του εσωτερικού του λέβητα με απορροφητήρα. 4. Ασφαλής επανατοποθέτηση διαφραγμάτων και παγίδας συμπυκνωμάτων. 5. Έλεγχος πίεσης της εγκατάστασης (δεν πρέπει να υπερβαίνει τα 2 bar σε πλήρη θερμοκρασία λειτουργίας. 6. Έλεγχος πίεσης δοχείου διαστολής 7. Έλεγχος των μονώσεων του λέβητα. 8. Έλεγχος του σωλήνα αποχέτευσης συμπυκνωμάτων να μην είναι βουλωμένος. ΕΛΕΓΧΟΣ ΚΑΥΣΤΗΡΑ Επιθεώρηση του μπέκ και αντικατάσταση του εάν απαιτείται (βλέπε τεχνικό εγχειρίδιο καυστήρα). Επίσης θα πρέπει να να γίνουν : 1. Ελεγχος φίλτρου καυσίμου και αντικατάσταση εάν απαιτείται. 2. Αφαίρεση καυστήρα από τον λέβητα, καθαρισμός σωλήνα και έλεγχος των αεραγωγών εάν είναι ελεύθεροι. 3. Έλεγχος κατάστασης ηλεκτροδίων και αντικατάσταση εάν απαιτείται. 4. Έλεγχος ανεμιστήρα και αντικατάσταση εάν είναι απαιτείται. 5. Έλεγχος φωτοκύταρου και αντικατάσταση εάν είναι απαιτείται. 6. Έλεγχος εύκαμπτων σωλήνων τροφοδοσίας και αντικατάσταση εάν είναι απαιτείται. (Πρόβλεψη για κάθε 2 χρόνια λειτουργίας). ΕΛΕΓΧΟΣ ΚΑΥΣΗΣ 1. Εκτύπωση αποτελεσμάτων καύσης 2. Ρύθμιση καυστήρα σύμφωνα με το εγχειρίδιο. 3. Έλεγχος ασφαλούς λειτουργίας 4. Έλεγχος φωτοκυτάρου 5. Έλεγχος λειτουργίας θερμοστάτου 6. Λειτουργία του καυστήρα σε 2 πλήρεις κύκλους λειτουργίας on / off. 18

19 19

20 Για έναν πιο πράσινο πλανήτη 20
