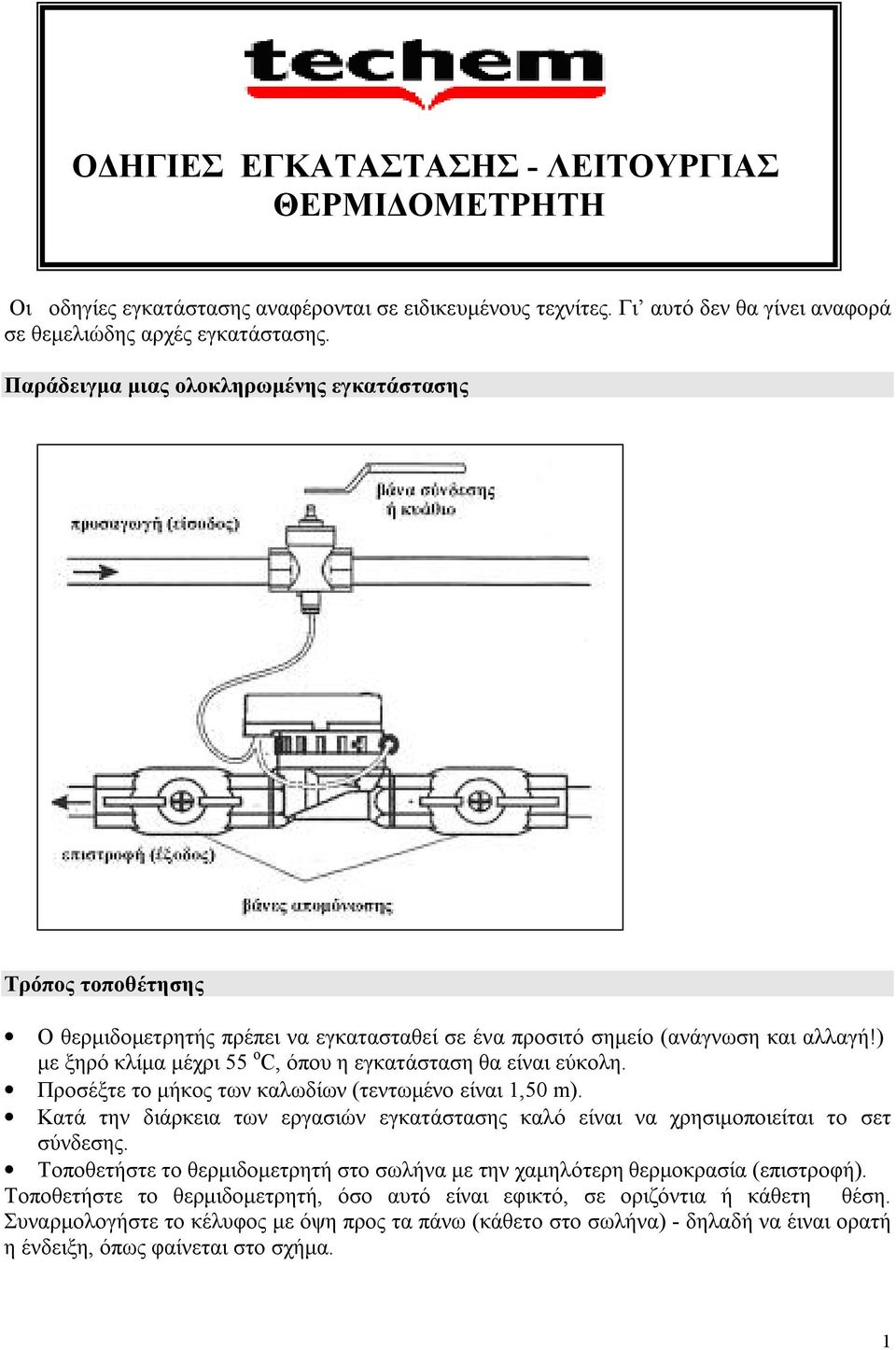

1 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ - ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΙΔΟΜΕΤΡΗΤΗ Οι οδηγίες εγκατάστασης αναφέρονται σε ειδικευμένους τεχνίτες. Γι αυτό δεν θα γίνει αναφορά σε θεμελιώδης αρχές εγκατάστασης. Παράδειγμα μιας ολοκληρωμένης εγκατάστασης Τρόπος τοποθέτησης Ο θερμιδομετρητής πρέπει να εγκατασταθεί σε ένα προσιτό σημείο (ανάγνωση και αλλαγή!) με ξηρό κλίμα μέχρι 55 ο C, όπου η εγκατάσταση θα είναι εύκολη. Προσέξτε το μήκος των καλωδίων (τεντωμένο είναι 1,50 m). Κατά την διάρκεια των εργασιών εγκατάστασης καλό είναι να χρησιμοποιείται το σετ σύνδεσης. Τοποθετήστε το θερμιδομετρητή στο σωλήνα με την χαμηλότερη θερμοκρασία (επιστροφή). Τοποθετήστε το θερμιδομετρητή, όσο αυτό είναι εφικτό, σε οριζόντια ή κάθετη θέση. Συναρμολογήστε το κέλυφος με όψη προς τα πάνω (κάθετο στο σωλήνα) - δηλαδή να έιναι ορατή η ένδειξη, όπως φαίνεται στο σχήμα. 1

) με ξηρό κλίμα μέχρι 55 ο C, όπου η εγκατάσταση θα είναι εύκολη. Προσέξτε το μήκος των καλωδίων (τεντωμένο είναι 1,50 m).

2 ΠΡΟΣΟΧΗ: Ο υπολογιστής δεν είναι αποσπώμενος. Έχει ένα εσωτερικό αναστολέα. Μην τον περιστρέψετε παραπάνω. από 90 Ο Ο μετρητής είναι κατάλληλος για τοποθέτηση και σε ανοδικό και καθοδικό σωλήνα. Ο θερμιδομετρητής επιτρέπεται να εγκατασταθεί και με κλίση 90 ο - σε καμία περίπτωση όμως δεν πρέπει ο υπολογιστής να είναι εγκαταστημένος με όψη προς τα κάτω. Τοποθετήστε τους θερμιδομετρητές σε μία πολυκατοικία με τον ίδιο τρόπο. Η ένδειξη πρέπει να είναι συνέχεια προσιτή και να διαβάζεται χωρίς βοηθητικά όργανα. Πριν το παροχόμετρο τοποθετήστε ένα φίλτρο κυκλώματος. Τοποθετήστε μία βάνα απομόνωσης πριν το φίλτρο κυκλώματος και μία πίσω από το θερμιδομετρητή. Αφού εγκαταστήσετε την βάση του μετρητή προσέχοντας πάντα την σωστή φορά του νερού και έχετε καθαρίσει την εγκατάσταση, κάντε έλεγχο διαρροών. Αφαιρέστε την τάπα χρησιμοποιώντας γερμανικό κλειδί Νο 22. Καθαρίστε την βάση και τα λάστιχα (O-RING) της μετρητικής κάψας και αλείψτε αυτές με γράσο σιλικόνης. Βιδώστε την κάψα όχι πολύ δυνατά (για να είναι εύκολη η αποσυναρμολόγηση ) έως ότου δεν έχετε διαρροές. Μετά την εγκατάσταση φέρετε τον υπολογιστή σε μια καλή θέση ανάγνωσης. Κατά την εγκατάσταση φέρετε τον υπολογιστή σε μια καλή θέση ανάγνωσης. Τον υπολογιστή δεν επιτρέπεται σε καμία περίπτωση να τον περιστρέψετε κατά 360 ο. Η περαιτέρω περιστροφή καταστρέφει την συσκευη. Πριν την συναρμολόγηση του μετρητή θα πρέπει να καθαρισθεί καλά το κύκλωμα. Κατά την διάρκεια αυτής της εργασίας θα χρησιμοποιείται μόνο η βάση. 2

Τοποθετήστε τους θερμιδομετρητές σε μία πολυκατοικία με τον ίδιο τρόπο. Η ένδειξη πρέπει να είναι συνέχεια προσιτή και να διαβάζεται χωρίς βοηθητικά όργανα.

3 Θερμοστοιχείο (Θερμόμετρο αντιστάσεως) Το αισθητήριο της επιστροφής είναι τοποθετημένο πάνω στο παροχόμετρο. Το αισθητήριο της προσαγωγής είναι τοποθετημένο σε μια σφαιρική βάνα ή σε ένα κυάθιο. Προσαρμογέας κοχλιωτής σύνδεσης για σφαιρική βάνα Για την τοποθέτηση σε σφαιρική βάνα υπάρχει μαζί με τον μετρητή ένας προσαρμογέας (σετ κοχλιωτής σύνδεσης με 4 κομμάτια σε νάυλον). Ακολουθήστε τα επόμενα βήματα εγκατάστασης: Κλείστε τη σφαιρική βάνα. Ξεβιδώστε από τη σφαιρική βάνα τη βίδα φραγής. Τοποθετήστε τη ροδέλα από το σετ πάνω στη πλαστική ράβδο συναρμολόγησης (1). Η δεύτερη ροδέλα χρησιμεύει ως ανταλλακτικό. Τοποθετήστε τη ροδέλα με τη βοήθεια της πλαστικής ράβδου στη τρύπα της βίδας φραγής με κινήσεις βιδώματος (2). Τοποθετείστε τη ροδέλα στη τελική της θέση με το πίσω μέρος της πλαστικής ράβδου (3). Βάλτε το αισθητήριο μέσα στο προσαρμογέα. Σπρώξτε τη ράβδο μέχρι το τέλος του κελύφους της ράβδου (4). Έτσι το αισθητήριο θα σταθεροποιηθεί μέσα στη ράβδο. Πιέστε με μία πένσα τη σφήνα στην εγκοπή που έχει ο προσαρμογέας (5α). Βγάλτε τη ράβδο από το αισθητήριο (5β). Τοποθετήστε το αισθητήριο με το προσαρμογέα στη σφαιρική βάνα και βιδώστε το (6). 3

Ακολουθήστε τα επόμενα βήματα εγκατάστασης: Κλείστε τη σφαιρική βάνα. Ξεβιδώστε από τη σφαιρική βάνα τη βίδα φραγής. Τοποθετήστε τη ροδέλα από το σετ πάνω στη πλαστική ράβδο συναρμολόγησης (1).

4 Λειτουργία - έλεγχος λειτουργίας Όταν τοποθετήσετε σωστά όλα τα εξαρτήματα, ξεκινάει ο θερμιδομετρητής τη λειτουργία. Με κλειστή τη θέρμανση και υπάρχουσα παροχή μπορεί να είναι πολύ μικρή η διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής. Στην οθόνη πρέπει λοιπόν οι δύο αυτές τιμές να είναι περίπου ίδιες. Μπορείτε να είστε σίγουροι, ότι ο μετρητής λειτουργεί σωστά, όταν δεν εμφανίζεται καμία ένδειξη λάθους. η παροχή μετριέται (σε υπάρχουσα παροχή υπάρχει ένδειξη της παροχής σε λίτρα/ώρα και τατυτόχρονα ανάβει το σύμβολο? στην οθόνη). οι θερμοκρασίες, που εμφανίζονται, είναι σε λογικά πλαίσια. Ενδείξεις στην οθόνη 1. Η τρέχουσα τιμή του μετρητή είναι συνέχεια ορατή, π.χ. σε kwh: 2. Εάν πατήστε μία φορά το κομβίο (δεξιά δίπλα στην οθόνη), εμφανίζονται οι επόμενες ενδείξεις: ένδειξη 1: εκκίνηση όλα τα στοιχεία αναμμένα όλα σβηστά 4

Μπορείτε να είστε σίγουροι, ότι ο μετρητής λειτουργεί σωστά, όταν δεν εμφανίζεται καμία ένδειξη λάθους.

5 3. Μετά (αυτόματα) θα εμφανισθεί η κατανάλωση του προηγούμενου έτους σε εναλλαγή με την ένδειξη της 1ης ζεύξης. προηγούμενο έτος η τίποτα ένδειξη 1 ης εκκίνησης Ενδέιξεις ρύθμισης εγκατάστασης. Πιέστε το μπουτόν συνεχώς έως ότου εμφανιστεί η ένδειξη 3. Κάθε φορά που πατάτε (συνεχόμενα) το κομβίο εμφανίζονται οι παρακάτω ενδείξεις: (Παροχή σε l/h, π.χ. 241) (Θερμοκρασία προσαγωγής σε o C, π.χ.: 86 o C) (Θερμοκρασία επιστροφής σε o C, π.χ.: 57 o C) (Διαφορά θερμοκρασίας σε Κ, π.χ.: 29,33 Κ) (Ισχύ σε KW, π.χ.: 8,128 KW) (Όγκος σε m 3, π.χ.: 57,32 m 3 ) (Ημερομηνία αποθήκευσης, π.χ ) Έλεγχος λειτουργίας Με κλειστή τη θέρμανση και υπάρχουσα παροχή μπορεί να είναι πολύ μικρή η διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής. Στην οθόνη πρέπει λοιπόν οι δύο αυτές τιμές να είναι περίπου ίδιες. Μπορείτε να είστε σίγουροι, ότι ο μετρητής λειτουργεί σωστά, όταν - δεν εμφανίζεται καμία ένδειξη λάθους. - η παροχή μετριέται(σε υπάρχουσα παροχή υπάρχει ένδειξη της παροχής σε λίτρα/ώρα και τατυτόχρονα ανάβει το σύμβολο + στην οθόνη). - οι θερμοκρασίες, που εμφανίζονται, είναι σε λογικά πλαίσια. Σημειώστε τη τιμή του μετρητή Σημειώστε τη τιμή που εμφανίζεται στο μετρητή πριν την λειτουργία. Σφράγισμα Σφραγίστε το θερμιδομετρητή και το αισθητήριο προσαγωγής Όταν κάτι δεν λειτουργεί Πριν ελέγξτε για κάποιο χαλασμένο εξάρτημα στο θερμιδομετρητή, ελέγχους: - Είναι σε λειτουργία η θέρμανση; - Δουλεύει ο κυκλοφορητής; - Ελέγξτε εάν όλες οι βάνες απομόνωσης είναι τελείως ανοιχτές. - Είναι το δίκτυο καθαρό (καθάρισμα του φίλτρου κυκλώματος); - Είναι όλες οι συσκευές σωστά σφραγισμένες ( επιρροή ); - Είναι η διαστασιολόγηση κανονική; κάνετε τους παρακάτω 5

χ.: 86 o C) - 05-57 (Θερμοκρασία επιστροφής σε o C, π.χ.: 57 o C) - 06-29.33 (Διαφορά θερμοκρασίας σε Κ, π.χ.: 29,33 Κ) - 07-8.128 (Ισχύ σε KW, π.χ.: 8,128 KW) - 08-57.32 (Όγκος σε m 3, π.χ.: 57,32 m 3 ) - 09-31-12-99 (Ημερομηνία αποθήκευσης, π.

6 Τι κάνουμε, εάν.. ; Εμφανίζονται τιμές θερμοκρασίας, αλλά δεν υπάρχει παροχή: Ελέγξτε εάν ο θερμιδομετρητής είναι τοποθετημένος σωστά (κατεύθυνση νερού). Βγάλτε το μετρητή από το κύκλωμα. Με φύσημα ελέγξτε, εάν γυρνάει η πτερωτή ή εάν το σύμβολο + (τρέχουσα παροχή) στην οθόνη είναι ορατό. Η πτερωτή μπορεί να παρεμποδίζεται από σκουπίδια. Εάν όλα αυτά δεν βοηθούν: Αλλάξτε το μετρητή. Διαγνωστικές ενδείξεις Ο θερμιδομετρητής έχει τις επόμενες διαγνωστικές ενδείξεις: Ένδειξη Αιτιολογία Αυτό πρέπει να κάνετε: F - 1 Το αισθητήριο προσαγωγής ή Έλεγχος καλωδίου. Αλλαγή του μετρητή. το καλώδιο είναι χαλασμένο. F - 3 Τα αισθητήρια είναι αλλαγμένα Εάν έχετε κλείσει την θέρμανση πριν λίγο, περιμένετε λίγο. Εάν ή ο μετρητής είναι μετά από λίγη ώρα δεν έχει εξαφανισθεί η ένδειξη τότε τοποθε- εγκαταστημένος στη προσαγωγήτήστε τα αισθητήρια ή τον μετρητή στη σωστή θέση. Ο μετρητής δεν έχει πρόβλημα. F - 4 Η πλακέτα του παροχόμετρου Αλλαγή του μετρητή. είναι χαλασμένη. F - 5 Είναι ενεργοποιημένο το σύστημα εξοικονόμησης ρεύματος. Ανάγνωση των ενδείξεων είναι δυνατή μετά από περίπου 15 ώρες. Ο μετρητής δεν έχει πρόβλημα. F - 6 Η βάση του μετρητή είναι τοποθετημένη ανάποδα.. ΠΡΟΣΟΧΗ!!!! Μετά 5 έτη επικοινωνήστε με την εταιρία για Service. Η διάρκεια ζωής της μπαταρίας διαρκεί 5+1 έτη από την ημερομηνία παραγωγή η οποία φαίνεται στην κίτρινη αυτοκόλλητη ταινία της μονάδος. Εάν η μπαταρία τελειώσει τότε ο θερμιδομετρητής χάνει τα δεδομένα του και χρειάζεται αντικατάσταση. 6

Διαγνωστικές ενδείξεις Ο θερμιδομετρητής έχει τις επόμενες διαγνωστικές ενδείξεις: Ένδειξη Αιτιολογία Αυτό πρέπει να κάνετε: F - 1 Το αισθητήριο προσαγωγής ή Έλεγχος καλωδίου. Αλλαγή του μετρητή.
