1 Εισαγωγή στο Bison Μεταγλωττιστές, Χειμερινό εξάμηνο

2 Συντακτική Ανάλυση Αποτελεί την δεύτερη φάση της μετάφρασης. Εύρεση της σχέσης που υπάρχει των λεκτικών μονάδων ενός προγράμματος.

3 Παράδειγμα Είναι ουσιαστικά η διαδικασία κατά την οποία αναλύεται μία σειρά από tokens ώστε να καθορίσει την δομή της γραμματικής. Τα συντακτικά λάθη προσδιορίζονται σε αυτό το στάδιο. Lex Foo Token type Variable = Assignment operator 1 Number - Subtraction operator 3 Number ** Power operator 2 Number

4 Συντακτικός Αναλυτής Αποτελεί το κεντρικό τμήμα ενός μεταγλωττιστή. Αναγνωρίζει συντακτικά ορθές προτάσεις μίας γραμματικής. Δημιουργεί το Αφηρημένο Συντακτικό Δένδρο. Εισάγει πληροφορία στον Πίνακα Συμβόλων. Διαχείριση μηνυμάτων ελέγχου λαθών.

5 Τι κάνει το bison Εργαλείο παραγωγής συντακτικού αναλυτή. Default LALR(1) γραμματικές. Περιέχει σημασιολογικές ρουτίνες. Παράγει ένα C αρχείο από ένα.y αρχείο που κατασκευάζουμε εμείς. Συνοπτικά χρησιμοποιείται για: Αναγνώριση ή απόρριψη συμβολοσειρών της γλώσσας. Την παραγωγή ενδιάμεσου κώδικα. Την παραγωγή δένδρου συντακτικής ανάλυσης.

6 Bison Μετά-εργαλείο παραγωγή συντακτικών αναλυτών. Open-source. Linux OS. Download address: Windows OS. Διατίθεται μαζί με το περιβάλλον του Cygwin

7 Δομή Αρχείου Εισόδου Το Bison λαμβάνει ως είσοδο ένα μοναδικό αρχείο προγράμματος με κατάληξη.y που αποτελείται από 3 μέρη(όπως και το flex). Ορισμοί. Κανόνες. Συναρτήσεις. Δομή: /*Statements block*/ %% /*Rules block*/ %% /*User Functions*/

8 Επιλογές του εργαλείου. Τμήμα Ορισμών Δηλώσεις τερματικών συμβόλων. %token. Δηλώσεις προτεραιότητας και προσεταιριστικότητας τελεστών. %left, %right, %nonassoc. Δήλωση του YYSTYPE. Δηλώσεις των τύπων των μη τερματικών συμβόλων. %type<type_val>, η type_val δηλώνετε στο union YYSTYPE. Literal block- περικλείεται εντός %{ %} και περιλαμβάνει C κώδικα.

9 Δήλωση τερματικών: Τμήμα Ορισμών Μόνο κωδικοποιημένες λεκτικές μονάδων. Στην περίπτωση που έχουν δηλωθεί οι λεκτικές μονάδες στο flex(με defines) πρέπει να τις μεταφέρουμε στο bison χωρίς των κωδικό τους. Προσεταιριστικότητες: %nonassoc: καμία προσεταιριστικότητα. %left: αριστερή προσεταιριστικότητα. %right: δεξιά προσεταιριστικότητα. Η προτεραιότητα καθορίζεται από τη σειρά που δηλώνουμε τις προσεταιριστικότητες με την πρώτη να έχει την μικρότερη σημασία. Δήλωση αρχικού συμβόλου: %start symbol_name

10 Τμήμα κανόνων Περιλαμβάνει τους κανόνες της γραμματικής της γλώσσας σε μορφή BNF. Μορφή: rule {C code}; Παράδειγμα Date: month SPACE day SPACE year {printf( date found );} Ο κώδικας των ενεργειών εκτελείται όταν ο αναλυτής φθάσει σε εκείνο το σημείο της γραμματικής. Περιέχονται σημασιολογικές ρουτίνες γραμμένες σε C

11 Τμήμα Συναρτήσεων Χρήστη Περιλαμβάνει τις οριζόμενες από τον χρήστη συναρτήσεις. Αντιγράφεται αυτούσιο στο παραγόμενο αρχείο. Παραδείγματα: main() void yyerror(const char *message) Άλλες συναρτήσεις σημασιολογικής ανάλυσης.

12 Χρήσιμες Συναρτήσεις και Μεταβλητές int yypasre() Υλοποιεί τον συντακτικό αναλυτή. Επιστρέφει 1 εάν υπάρξει συντακτικό σφάλμα και 0 αλλιώς void yyerror(cosnt char* message) Πρέπει να υλοποιηθεί υποχρεωτικά. Καλείται αυτόματα σε περίπτωση συντακτικού λάθους. yyerror( An error occured ); YYSTYPE yylval Μεταβλητή για την επικοινωνία λεκτικού-συντακτικού. Περιέχει την σημασιολογική τιμή της λεκτικής μονάδας. Παράδειγμα ορισμού τύπου yylval typedef int YYSTYPE; (στο πρώτο μέρος). yyloc: Μεταβλητή που αποθηκεύτεται η θέση κάθε συμβόλου.

13 Κανόνες Γραμματική Bison set κανόνων. To LHS έχει ένα μη τερματικό σύμβολο της γραμματικής. Το RHS μπορεί να περιέχει τερματικά και μη τερματικά σύμβολα. Σε περίπτωση που αντιστοιχούν περισσότεροι από ένας κανόνες για το ίδιο LHS, χρησιμοποιούμε τον τελεστή. Για παραγωγή της κενής συμβολοσειράς ε, αφήνουμε κενό RHS.

14 Παραδείγματα Μπορούν να αντιστοιχούν περισσότερη κανόνες σε κάθε περίπτωση. Expression : expression OPER expression expression UNOPER expression; Παραγωγή κενής συμβολοσειράς Expession_list: general_expression ;

15 Κατηγορήματα Κάθε σύμβολο στο Bison συνοδεύεται και από μία τιμή. Δήλωση του τύπου του κατηγορήματος με χρήση %type για μη τερματικά σύμβολα. Kαι τα τερματικά σύμβολα έχουν τιμές. Οι τιμές των συντιθέμενων κατηγορημάτων Ν συμβόλων του RHS προσπελαύνονται μέσω των $1-$Ν. Ένα κατηγόρημα για κάθε σύμβολο. Τα κατηγορήματα του LHS προσπελαύνονται μέσω του $$.

16 Παραδείγματα Υπάρχει δυνατότητα για πρόσβαση και στα κληρονομούμενα κατηγορήματα. Πρόσβαση μέσω των $0,$-1. Παράδειγμα: Declaration : class type nanelist; class: GLOBAL {$$=1;} LOCAL {$$=2;} ; type: REAL {$$=1;} INTEGER {$$=2;} ; namelist : NAME {mksymbol($0,$-1,$1);} namelist NAME {mksymbol($0,$-1,$2);} ;

17 Συγκρούσεις Το Bison μπορεί να δημιουργεί LALR(1) συντακτικούς αναλυτές. Δεν μπορούν να χειριστούν διφορούμενες γραμματικές. Το Bison μπορεί Shift-Reduce collision -> Shift Reduce-Reduce -> Προτιμάται ο κανόνας που έχει γραφτεί πρώτος Ούτε γραμματικές που απαιτούν περισσότερα του ενός lookahead symbols. Χειροκίνητη επίλυση συγκρούσεων. Με την χρήση των δηλώσεων προτεραιότητας προσεταιριστικότητας.

18 Παράδειγμα: exp: exp + exp exp - exp exp * exp, Παράδειγμα Συγκρούσεων 3*4+5(3*4)+5 ή 3*(4+5)? Επίλυση με χρήση προτεραιότητας και προσαιτεριστικότητας. Χρήση των %left, %right, %nonassoc στις δηλώσεις του πρώτου μέρους. %left +, - %left *, / %right = Χρήση του %prec για την προτεραιότητα των κανόνων.

19 Κανόνας γραμματικής: Dangling Else stmt: IF cond stmt IF cond stmt ELSE stmt Μια δομή else αντιστοιχεί στην πιο κοντινή δομή if. Επιβολή αυτής της κατεύθυνσης στον ΣΑ. Τροποποίηση της γραμματικής Χρήση του THEN Χρήση ενός fake token

20 Επίλυση με fake token: Dangling Else %nonassoc LOWER_THAN_ELSE %nonassoc ELSE stmt : IF cond stmt %prec LOWER_THAN_ELSE IF cond stmt ELSE stmt

21 Ανάνηψη Λαθών Το Bison προσφέρει έναν αποδοτικό μηχανισμό για ανάνηψη από λάθη. Χρήση του ειδικού error token. Σύμβολα που ακολουθούν το error αποτελούν σημεία συγχρονισμού. Μόλις βρεθεί ένα λάθος, αφαίρεση συμβόλων από τη στοίβα. Μέχρι να μπορεί να εισαχθεί το σύμβολο error. Έπειτα, αναζητείται ένα σημείο συγχρονισμού και συνεχίζεται η κανονική διαδικασία ανάλυση.

22 Ανάνηψη Λαθών yyerrok: Επαναφέρει τον αναλυτή στην κανονική κατάσταση αναφοράς λαθών. yyerror(): Συνάρτηση εκτύπωσης μηνύματος σφάλματος. YYRECOVERING: Επιστρέφει μη μηδενική τιμή όταν ο αναλυτής βρίσκεται σε κατάσταση ανάνηψης από σφάλμα. yyclearin: Macro το οποίο αγνοεί το πιο πρόσφατο lookahead token. Χρησιμοποιείται κυρίως σε interactive ΣΑ.

23 Σημεία Συγχρονισμού Που τοποθετούνται τα error token? Tradeoff μεταξύ ακρίβειας και πλήθους συμβόλων που αγνοούνται. Καταλληλότερα τα σημεία όπου τερματίζονται λίστες εντολών. Παράδειγμα: loop_statement : DO ID ASSIGN iter_space body ENDDO DO error ENDDO {yyerrok;} ;

24 Compilation Όνομα αρχείου file_name.y Εντολές μεταγλώττισης bison v d file_name.y Παράγονται file_name.tab.c και file_name.tab.h Include στον λεκτικό αναλυτή. Compile του παραγόμενου αρχείου gcc lex.yy.c file_name.tab.c o desired_executable_name lfl

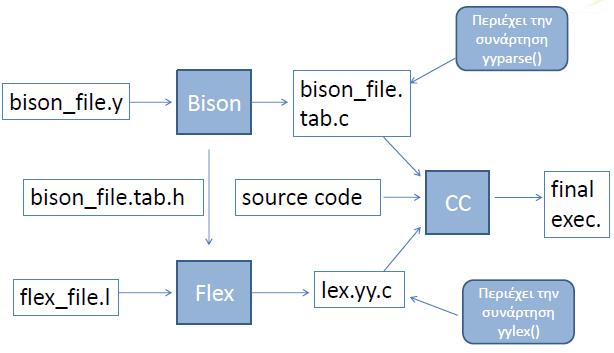

25 Compilation Flow

26 ΕΡΩΤΗΣΕΙΣ / ΑΠΟΡΙΕΣ
