1 Threading Building Blocks

2 Σύνοψη Γενικά για TBBs Tasks Parallel for Εσωτερική λειτουργία βιβλιοθήκης Task graphs

3 Σύνοψη Γενικά για TBBs Tasks Parallel for Εσωτερική λειτουργία βιβλιοθήκης Task graphs

4 Τι είναι τα TBBs; C++ template library για αποδοτικό και εύκολο παράλληλο προγραμματισμό σε πλατφόρμες μοιραζόμενης μνήμης Αναπτύσσεται από την Intel από το 2004 (open-source από το 2007) Δεν είναι καινούρια γλώσσα ή επέκταση Μεταφέρσιμη στους περισσότερους C++ compilers, λειτουργικά συστήματα και αρχιτεκτονικές

5 Βασικά χαρακτηριστικά 1. Ο προγραμματιστής ορίζει tasks αντί για threads επικεντρώνεται στην έκφραση του παραλληλισμού στην εφαρμογή (σε υψηλότερο ή χαμηλότερο επίπεδο) η βιβλιοθήκη είναι υπεύθυνη για την υλοποίησή του διάσπαση συνολικής δουλειάς σε επιμέρους εργασίες δρομολόγηση εργασιών στους επεξεργαστές συγχρονισμός ισοκατανομή φορτίου διαχείριση πόρων συστήματος και εσωτερικών μηχανισμών

6 Βασικά χαρακτηριστικά 2. Σχεδιασμένη για κλιμακωσιμότητα η συνολική δουλειά σπάει σε πολλά μικρά κομμάτια (tasks), συνήθως πολύ περισσότερα από τον αριθμό των επεξεργαστών («parallel slack») εξασφαλίζεται ότι θα υπάρχει πάντα διαθέσιμη δουλειά για κάθε επιπλέον επεξεργαστή που προστίθεται ο μηχανισμός για load balancing εξασφαλίζει την κλιμακώσιμη απόδοση

7 Βασικά χαρακτηριστικά 3. Εκμεταλλεύεται τη δύναμη και την ευελιξία του γενικευμένου προγραμματισμού (generic programming) παρέχει ένα πλούσιο σύνολο από παραμετροποιήσιμα (templated), «ready to use» παράλληλα αλγοριθμικά μοτίβα και δομές αντίστοιχα με την C++ STL για τα σειριακά προγράμματα δεν απαιτεί ειδική υποστήριξη από μεταγλωττιστή

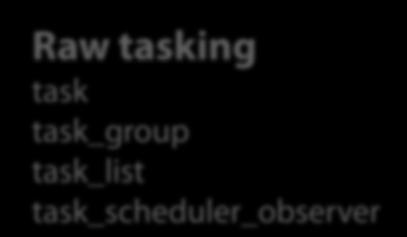

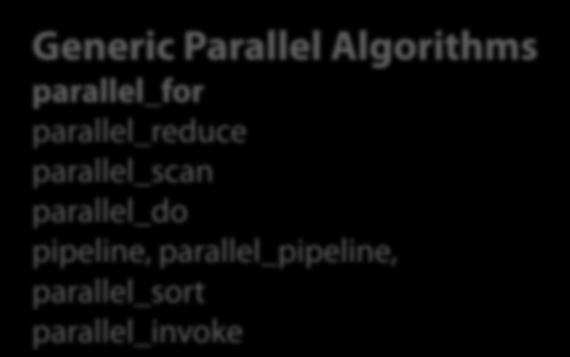

8 Generic Parallel Algorithms parallel_for parallel_reduce parallel_scan parallel_do pipeline, parallel_pipeline, parallel_sort parallel_invoke Synchronization primitives atomic mutex recursive_mutex spin_mutex, spin_rw_mutex queuing_mutex, queuing_rw_mutex TBB 4.0 Components Concurrent containers concurrent_unordered_map, concurrent_unordered_set, concurrent_hash_map, concurrent_queue, concurrent_bounded_queue, concurrent_priority_queue concurrent_vector Raw tasking task task_group task_list task_scheduler_observer Flow Graph graph function_node broadcast_node Memory allocation tbb_allocator cache_aligned_allocator scalable_allocator 8

9 Generic Parallel Algorithms parallel_for parallel_reduce parallel_scan parallel_do pipeline, parallel_pipeline, parallel_sort parallel_invoke Synchronization primitives atomic mutex recursive_mutex spin_mutex, spin_rw_mutex queuing_mutex, queuing_rw_mutex TBB 4.0 Components Concurrent containers concurrent_unordered_map, concurrent_unordered_set, concurrent_hash_map, concurrent_queue, concurrent_bounded_queue, concurrent_priority_queue concurrent_vector Raw tasking task task_group task_list task_scheduler_observer Flow Graph graph function_node broadcast_node Memory allocation tbb_allocator cache_aligned_allocator scalable_allocator 9

10 Σύνοψη Γενικά για TBBs Tasks Parallel for Εσωτερική λειτουργία βιβλιοθήκης Task graphs

11 Tasks Εκφράζουν μια στοιχειώδη ανεξάρτητη εργασία στο πρόγραμμα του χρήστη πολύ πιο lightweight από τα native threads του λειτουργικού (user-level, small-sized, non-preemptible, short-lived) parallel algorithms tasks scheduler Δυνατότητα άμεσης χρήσης των tasks από τον προγραμματιστή δημιουργία αυθαίρετα πολύπλοκων γράφων εργασιών

12 Προγραμματιστικό μοντέλο Όπως και στη Cilk, δύο βασικές λειτουργίες για την περιγραφή ενός task graph spawn: δημιουργία εργασίας wait: συγχρονισμός εργασιών

13 Μέθοδος 1 task groups + Lambdas long ParallelFib(long n) { if ( n < 16 ) return SerialFib(n); else { int x, y; tbb::task_group g; g.run( [&]{ x = ParallelFib(n-1); ); g.run( [&]{ y = ParallelFib(n-2); ); g.wait(); return x+y;

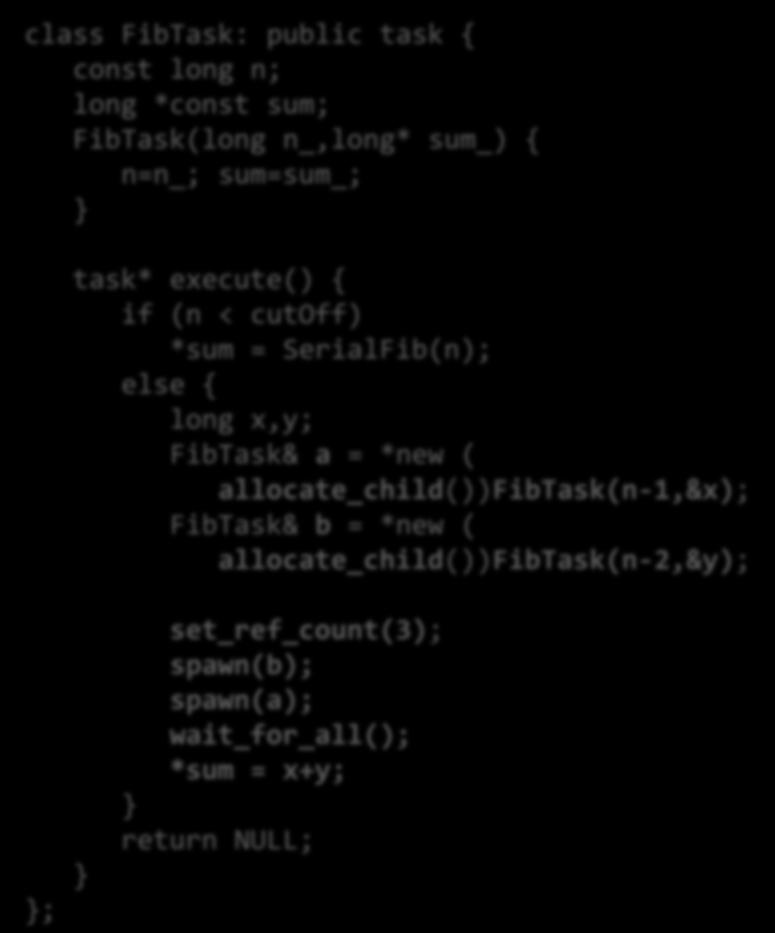

14 Μέθοδος 2 task objects long SerialFib(long n) { if (n < 2) return n; else return SerialFib(n-1) + SerialFib(n-2); long n, sum; class FibTask: public task { const long n; long *const sum; FibTask(long n_,long* sum_) { n=n_; sum=sum_; task* execute() { if (n < cutoff) *sum = SerialFib(n); else { long x,y; FibTask& a = *new ( allocate_child())fibtask(n-1,&x); FibTask& b = *new ( allocate_child())fibtask(n-2,&y); FibTask& r = *new ( allocate_root())fibtask(n,&sum); spawn_root_and_wait(r); cout << sum; ; set_ref_count(3); spawn(b); spawn(a); wait_for_all(); *sum = x+y; return NULL;

15 Μέθοδος 2 task objects long SerialFib(long n) { if (n < 2) return n; else return SerialFib(n-1) + SerialFib(n-2); long n, sum; each user-defined task must extend tbb::task class FibTask: public task { const long n; long *const sum; FibTask(long n_,long* sum_) { n=n_; sum=sum_; and implement execute() task* execute() { if (n < cutoff) *sum = SerialFib(n); else { long x,y; FibTask& a = *new ( allocate_child())fibtask(n-1,&x); FibTask& b = *new ( allocate_child())fibtask(n-2,&y); FibTask& r = *new ( allocate_root())fibtask(n,&sum); spawn_root_and_wait(r); cout << sum; ; set_ref_count(3); spawn(b); spawn(a); wait_for_all(); *sum = x+y; return NULL;

16 Μέθοδος 2 task objects long SerialFib(long n) { if (n < 2) return n; else return SerialFib(n-1) + SerialFib(n-2); long n, sum; allocate root task (has no parent) class FibTask: public task { const long n; long *const sum; FibTask(long n_,long* sum_) { n=n_; sum=sum_; task* execute() { if (n < cutoff) *sum = SerialFib(n); else { long x,y; FibTask& a = *new ( allocate_child())fibtask(n-1,&x); FibTask& b = *new ( allocate_child())fibtask(n-2,&y); FibTask& r = *new ( allocate_root())fibtask(n,&sum); spawn_root_and_wait(r); cout << sum; spawn it, and wait here ; set_ref_count(3); spawn(b); spawn(a); wait_for_all(); *sum = x+y; return NULL;

17 Μέθοδος 2 task objects long SerialFib(long n) { if (n < 2) return n; else return SerialFib(n-1) task serially + SerialFib(n-2); long n, sum; if n small enough, execute otherwise create and run two tasks class FibTask: public task { const long n; long *const sum; FibTask(long n_,long* sum_) { n=n_; sum=sum_; task* execute() { if (n < cutoff) *sum = SerialFib(n); else { long x,y; FibTask& a = *new ( allocate_child())fibtask(n-1,&x); FibTask& b = *new ( allocate_child())fibtask(n-2,&y); FibTask& r = *new ( allocate_root())fibtask(n,&sum); spawn_root_and_wait(r); cout << sum; ; set_ref_count(3); spawn(b); spawn(a); wait_for_all(); *sum = x+y; return NULL;

18 Μέθοδος 2 task objects long SerialFib(long n) { if (n < 2) return n; else return SerialFib(n-1) + SerialFib(n-2); long n, sum; FibTask& r = *new ( allocate_root())fibtask(n,&sum); spawn_root_and_wait(r); cout << sum; allocate child tasks spawn tasks (indicate them as ready to execute ) class FibTask: public task { const long n; long *const sum; FibTask(long n_,long* sum_) { n=n_; sum=sum_; ; task* execute() { if (n < cutoff) *sum = SerialFib(n); else { long x,y; FibTask& a = *new ( allocate_child())fibtask(n-1,&x); FibTask& b = *new ( allocate_child())fibtask(n-2,&y); set_ref_count(3); spawn(b); spawn(a); wait_for_all(); *sum = x+y; return NULL; merge their results and store into *sum how many children should I wait for? 2 (+1 implicit...) ok, now really wait for children to complete

19 Σύνοψη Γενικά για TBBs Tasks Parallel for Εσωτερική λειτουργία βιβλιοθήκης Task graphs

20 TBB: Αρχικοποίηση Για την χρήση οποιουδήποτε παράλληλου αλγόριθμου της βιβλιοθήκης, απαιτείται η δημιουργία ενός αντικειμένου task_scheduler_init #include <tbb/task_scheduler_init.h> #define NPROCS 4 int main() { tbb::task_scheduler_init init(nprocs);

21 Παραλληλοποίηση for-loop Υπόθεση: εφαρμογή συνάρτησης Foo() σε κάθε στοιχείο ενός πίνακα Σειριακός κώδικας float a[100]; for ( int i=0; i!=100; ++i ) Foo(a[i]); Παράλληλος κώδικας δημιουργία (ανώνυμου) αντικειμένου για την περιγραφή του αρχικού χώρου επαναλήψεων tbb::parallel_for( tbb::blocked_range<size_t>(0,100), [=](const tbb::blocked_range<size_t>& r) { for ( size_t i = r.begin(); i!= r.end(); ++i ) Foo(a[i]); ); ανώνυμη συνάρτηση (Lambda expression) που περιγράφει τι δουλειά θα γίνεται σε έναν οποιονδήποτε υποχώρο επαναλήψεων του loop

22 Παραλληλοποίηση for-loop δήλωση: template <typename Range, typename Body> void parallel_for(const Range& R, const Body& B ); η parallel_for αναλαμβάνει: να διασπάσει το αρχικό range σε πολλά μικρότερα η βιβλιοθήκη παρέχει τις κλάσεις blocked_range, blocked_range2d, blocked_range3d να εφαρμόσει παράλληλα την ανώνυμη συνάρτηση σε καθένα από αυτά

23 Chunking και loop partitioners parallel_for( blocked_range<size_t>(0,n,g), [](){,,some_partitioner()) Chunking: το μέγεθος των ranges στο οποίο σταματά η αναδρομική διάσπαση optional argument στον constructor του blocked_range Partitioners optional argument στην parallel_for 1. simple_partitioner recursive binary splitting, εγγυάται ότι G/2 chunksize G 2. affinity_partitioner αναθέτει τα ranges με τρόπο ώστε να μεγιστοποιείται το cache locality 3. auto_partitioner (default) επιλέγει αυτόματα το grainsize με βάση ευριστική μέθοδο προσπαθεί να ελαχιστοποιήσει το range splitting σε σημείο που να εξασφαλίζεται καλό load balancing

24 Σύνοψη Γενικά για TBBs Tasks Parallel for Εσωτερική λειτουργία βιβλιοθήκης Task graphs

25 Λειτουργία parallel_for 0 N A top (oldest task) αναδρομική διάσπαση του range, μέχρι να γίνει GrainSize bottom (youngest task) σε κάθε εκτέλεση της αναδρομής ένα range διασπάται σε 2 subranges δημιουργούνται 2 νέα tasks που τοποθετούνται στη βάση της ουράς κάθε worker παίρνει το task από τη βάση της τοπικής του ουράς και το εκτελεί αν δεν βρει, τότε κλέβει κάποιο από την κορυφή της ουράς ενός τυχαίου worker A P0 P1 P2 P3 worker threads με double-ended queues

26 Λειτουργία parallel_for 0 N A A P0 P1 P2 P3

27 Λειτουργία parallel_for 0 N A A P0 P1 P2 P3

28 Λειτουργία parallel_for 0 N A N/2 N B B A P0 P1 P2 P3

29 Λειτουργία parallel_for 0 N A 0 N/2 C N/2 N B B C A P0 P1 P2 P3

30 Λειτουργία parallel_for 0 N A 0 N/2 C N/2 N B B C P0 P1 P2 P3

31 Λειτουργία parallel_for 0 N A 0 N/2 C D B B D C P0 P1 P2 P3

32 Λειτουργία parallel_for 0 N A 0 N/2 C 0 N/4 E D B B D E C P0 P1 P2 P3

33 Λειτουργία parallel_for 0 N A 0 N/2 C 0 N/4 E D B B D E C P0 P1 P2 P3

34 Λειτουργία parallel_for 0 N A 0 N/2 C 0 N/4 E D B D E B C P0 P1 P2 P3

35 Λειτουργία parallel_for 0 N A 0 N/2 C B 0 N/4 E D D B E P0 P1 P2 P3

36 Λειτουργία parallel_for 0 - N A 0 - N/2 C 0 - N/4 E D B D F B E P0 P1 P2 P3 F

37 Λειτουργία parallel_for 0 - N A 0 - N/2 C B D F 0 - N/4 E D G B E P0 P1 P2 P3 0 - N/8 G F

38 Λειτουργία parallel_for 0 - N A 0 - N/2 C B D F 0 - N/4 E D G B E P0 P1 P2 P3 0 - N/8 G F

39 Λειτουργία parallel_for 0 - N A 0 - N/2 C B F 0 - N/4 E D G B D E P0 P1 P2 P3 0 - N/8 G F

40 Βασικοί μηχανισμοί Work stealing εξασφαλίζει ισοκατανομή φορτίου Recursive splitting επιτρέπει την επεξεργασία πάνω σε αυθαίρετα μικρά κομμάτια και τη βέλτιστη εκμετάλλευση της cache

41 Σύνοψη Γενικά για TBBs Tasks Parallel for Εσωτερική λειτουργία βιβλιοθήκης Task graphs

42 Generic task graph

43 Generic task graph nested task groups S(); task_group g; g.run( [&]{ C(); E(); ); g.run( [&]{ task_group g1; g1.run( [&]{A(); ); g1.run( [&]{B(); ); g1.wait(); D(); ); g.wait(); F();

44 Generic task graph flow graph graph g; broadcast_node <continue_msg > s; continue_node <continue_msg > a(g,a()); continue_node <continue_msg > b(g,b()); continue_node <continue_msg > c(g,c()); continue_node <continue_msg > d(g,d()); continue_node <continue_msg > e(g,e()); continue_node <continue_msg > f(g,f()); make_edge(s,a); make_edge(s,b); make_edge(s,c); make_edge(a,d); make_edge(b,d); make_edge(c,e); make_edge(d,f); make_edge(e,f); S(); s.try_put(continue_msg()); //fire! g.wait_for_all();

45 Generic task graph task objects + reference counts A[i][j] = do_work(a[i-1][j], A[i][j-1])

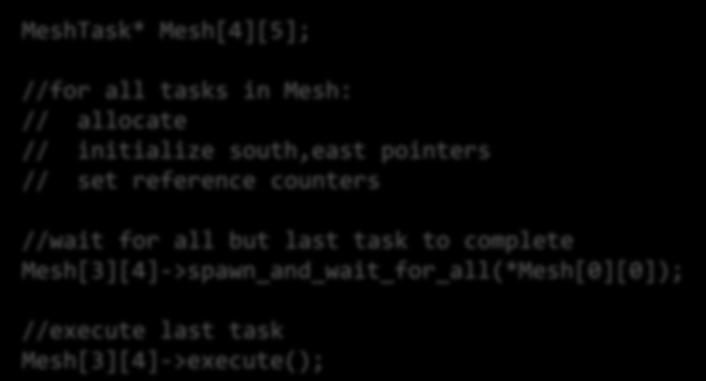

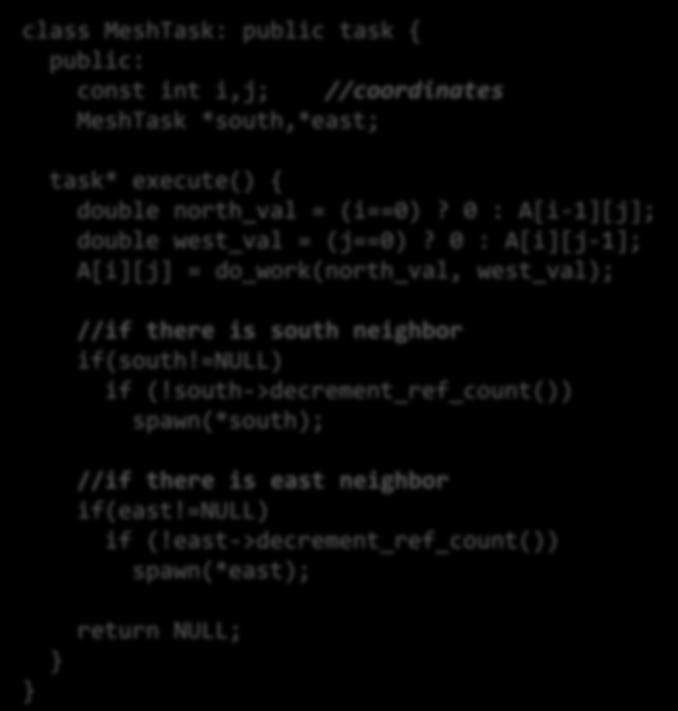

46 Generic task graph task objects + reference counts class MeshTask: public task { public: const int i,j; //coordinates MeshTask *south,*east; task* execute() { double north_val = (i==0)? 0 : A[i-1][j]; double west_val = (j==0)? 0 : A[i][j-1]; A[i][j] = do_work(north_val, west_val); MeshTask* Mesh[4][5]; //for all tasks in Mesh: // allocate // initialize south,east pointers // set reference counters //wait for all but last task to complete Mesh[3][4]->spawn_and_wait_for_all(*Mesh[0][0]); //execute last task Mesh[3][4]->execute(); //if there is south neighbor if(south!=null) if (!south->decrement_ref_count()) spawn(*south); //if there is east neighbor if(east!=null) if (!east->decrement_ref_count()) spawn(*east); return NULL;

47 Resources Home Documentation: n/ Forum:

48 ΤΕΛΟΣ

49 Extra slides

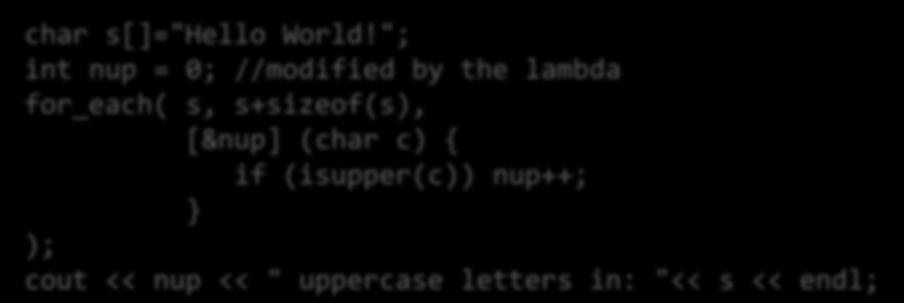

50 Lambda Expressions C++11 feels like a new language [B. Stroustrup] Δυνατότητα in-place ορισμού συναρτήσεων στο σημείο που χρησιμοποιούνται αντί των function objects o compiler δημιουργεί μοναδικό, ανώνυμο function object για κάθε lambda expression char s[]="hello World!"; int nup = 0; //modified by the lambda for_each( s, s+sizeof(s), [&nup] (char c) { if (isupper(c)) nup++; ); cout << nup << " uppercase letters in: "<< s << endl; gcc 4.5 or newer

51 Lambda Syntax [capture_mode] (formal_parameters) -> return_type {body [&] by-reference [=] by-value [] no capture Can omit if there are no parameters and return type is implicit. Can omit if return type is void or code is return expr; Examples [&](float x) {sum+=x; []{return rand(); [&]{return *p++; [=](float x) {return a*x+b; [](float x, float y)->float { if(x<y) return x; else return y; 51

52 Γενικευμένος Προγραμματισμός «... deals with finding abstract representations of efficient algorithms, data structures, and other software concepts, and with their systematic organization» [Czarnecki, Eisenecker Generative Programming] «... a style of computer programming in which algorithms are written in terms of to-be-specified-later types that are then instantiated when needed for specific types provided as parameters» [wikipedia] Σκοπός η ανάπυξη λογισμικού ώστε να είναι επαναχρησιμοποιήσιμο με απλό και αποδοτικό τρόπο

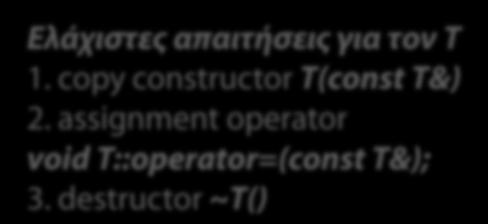

53 Templates Επιτρέπουν την παραμετροποίηση τύπων σε συναρτήσεις και κλάσεις Παράδειγμα templated συνάρτησης template<typename T> void swap(t & x, T & y) { T tmp = x; x = y; y = tmp; float f1,f2; String s1,s2; Ελάχιστες απαιτήσεις για τον Τ 1. copy constructor T(const T&) 2. assignment operator void T::operator=(const T&); 3. destructor ~T() swap(f1,f2); //template instantiation: swap floats swap(s1,s2); //template instantiation: swap strings

54 Templates Παράδειγμα templated κλάσης template<typename T, typename U> class pair { public: T first; U second; ; pair( const T & x, const U & y ) : first(x), second(y) { //compiler instantiates pair with T=string and U=int pair<string,int> x; x.first = abc ; x.second = 42;

55 C++ Standard Template Library (STL) Ένα από τα πλέον επιτυχημένα παραδείγματα γενικευμένου προγραμματισμού Παρέχει ένα σύνολο από: Δομές δεδομένων vector, list, deque, set, map, stack, Iterators input, output, random access, bidirectional, Αλγόριθμοι for_each, sort, binary_search, find, count, οι καλύτεροι δυνατοί αλγόριθμοι και δομές γραμμένοι με τον πιο γενικό τρόπο instantiation ανάλογα με την περίπτωση κατά τη μεταγλώττιση

56 Παράδειγμα: πλήθος εμφανίσεων μιας τιμής σε ένα vector vector<int> v; vector<int>::iterator b = v.begin(), e = v.end(); long c = count( b, e, 4); template<class Iter, class T> long count(iter first, Iter last, const T& value) { long ret=0; while ( first!= last ) if (*first++ == value) ++ret; return ret; γενικευμένη υλοποίηση χωρίς να υστερεί σε απόδοση

57 Function objects ( Functors ) Κλάσεις στις οποίες έχει υπερφορτωθεί ο τελεστής () Έχουν την λειτουργικότητα συναρτήσεων στην ουσία είναι σαν δείκτες σε συναρτήσεις επιπλέον πλεονεκτήματα (π.χ. αποθήκευση state) Σε αυτά στηρίζεται η λειτουργία των TBBs παράλληλα αλγοριθμικά μοτίβα υλοποιημένα σαν template functions κώδικας χρήστη υλοποιημένος σαν function object

58 Παράδειγμα functor template<typename I, typename Functor> void ForEach( I lower, I upper, const Functor& f ) { for ( I i=lower; i<upper; ++i ) f(i); Template function for iteration class Accumulate { Functor float& acc; float* src; public: Accumulate(float& acc_, float* src_) : acc(acc_), src(src_) (0) { void operator()( int i ) { acc += src[i]; ; float a[4] = {1,3,9,27; float sum = 0.0; Accumulate A(sum,a); ForEach( 0, 4, A ); cout << sum; Pass functor to template function. 58

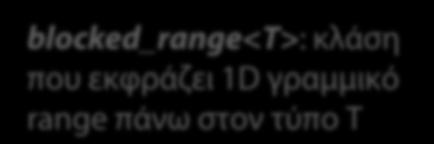

59 Παραλληλοποίηση for-loop tbb::parallel_for χωρίζει τον αρχικό χώρο επαναλήψεων σε μικρότερα κομμάτια και τα εκτελεί παράλληλα template function 1 ο βήμα: χρειάζεται να δώσουμε μια περιγραφή για το τι δουλειά θα γίνεται σε έναν οποιονδήποτε υποχώρο επαναλήψεων του loop γράφουμε το σώμα του loop στον operator() ενός function object ο operator() είναι παραμετροποιημένος με βάση έναν υποχώρο class ApplyFoo { blocked_range<t>: κλάση float *const my_a; που εκφράζει 1D γραμμικό public: range πάνω στον τύπο Τ ApplyFoo( float *a ) : my_a(a) { void operator()( const blocked_range<int>& r ) const { float *a = my_a; for ( int i=r.begin(); i!=r.end(); ++i ) Foo(a[i]);

60 Παραλληλοποίηση for-loop 2 ο βήμα: κλήση parallel_for float a[100]; parallel_for( blocked_range<int>(0,100), ApplyFoo(a) ); δημιουργία (ανώνυμου) αντικειμένου για την περιγραφή του αρχικού χώρου επαναλήψεων η parallel_for αναλαμβάνει: δημιουργία function object να διασπάσει το αρχικό range σε πολλά μικρότερα να εφαρμόσει παράλληλα το function object σε καθένα από αυτά

61 Δήλωση parallel_for template <typename Range, typename Body> void parallel_for(const Range& R, const Body& B ); Απαιτήσεις για το Body B B::B( const F& ) B::~B() void B::operator() (Range& subrange) const Copy constructor Destructor Apply B to subrange Απαιτήσεις για το Range R R(const R&) Copy a range R::~R() Destroy a range bool R::empty() const Is range empty? bool R::is_divisible() const Can range be split? R::R (R& r, split) Split r into two subranges η βιβλιοθήκη παρέχει τις κλάσεις blocked_range, blocked_range2d, blocked_range3d

62 Πιθανές σειρές εκτέλεσης των tasks Depth-first - Απαιτεί λίγο χώρο - Καλή τοπικότητα αναφορών - Μηδενικός παραλληλισμός Breadth-first - Απαιτεί πολύ χώρο - Κακή τοπικότητα αναφορών - Μέγιστος παραλληλισμός

63 Work depth-first, steal breadth-first Εξισορροπεί καλύτερα τις προηγούμενες απαιτήσεις Το κλέψιμο από την κορυφή εξασφαλίζει: - μεγάλο κομμάτι δουλειάς καλή περαιτέρω κατανομή φορτίου - LRU δεδομένα του θύματος στον «κλέφτη», τα MRU παραμένουν στο «θύμα» L2 Δεύτερη καλύτερη επιλογή L1 victim thread
