οµικές Μηχανές και Κατασκευαστικές Μέθοδοι (4 ο εξάµηνο) Παραγωγή σκυροδέµατος Μέρος 1 ο

Transcript

1 Τοµέας Προγραµµατισµού & ιαχείρισης Τεχνικών Έργων οµικές Μηχανές και Κατασκευαστικές Μέθοδοι (4 ο εξάµηνο) Παραγωγή σκυροδέµατος Μέρος 1 ο 1 2

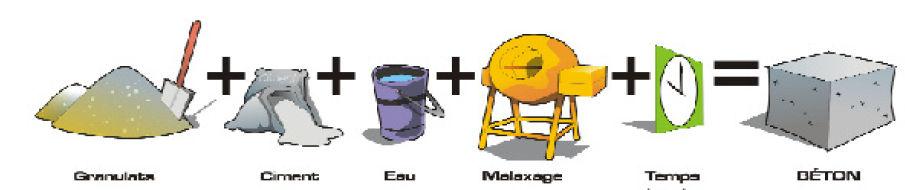

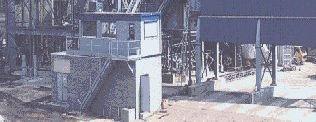

2 ΠΑΡΑΓΩΓΗ ΣΚΥΡΟ ΕΜΑΤΟΣ 3 ΣΚΥΡΟ ΕΜΑ µίγµα τσιµέντου, νερού & λίθινων αδρανών παραγωγή σε αναµικτήρες (ελεύθερης & βίαιης ανάµιξης) µηχανικά συγκροτήµατα παραγωγής (οριζόντιας & κατακόρυφης διάταξης 4

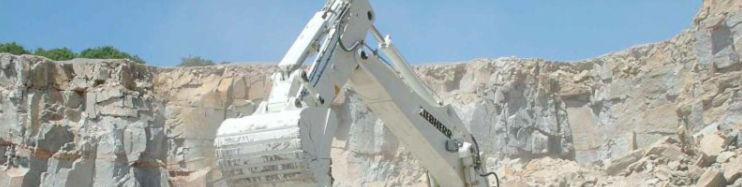

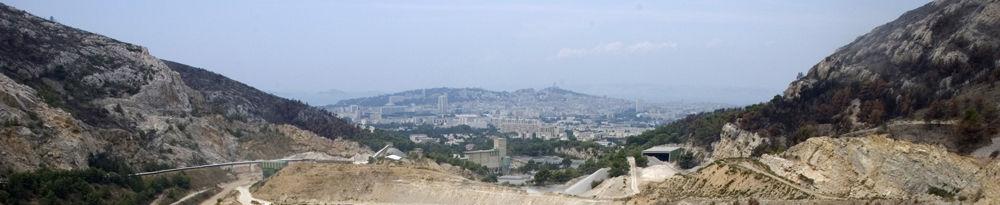

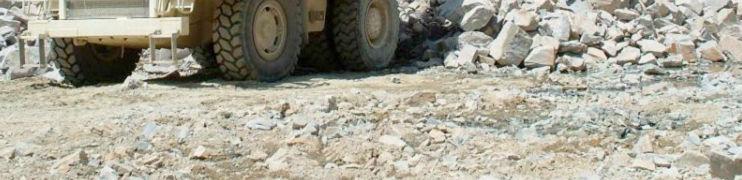

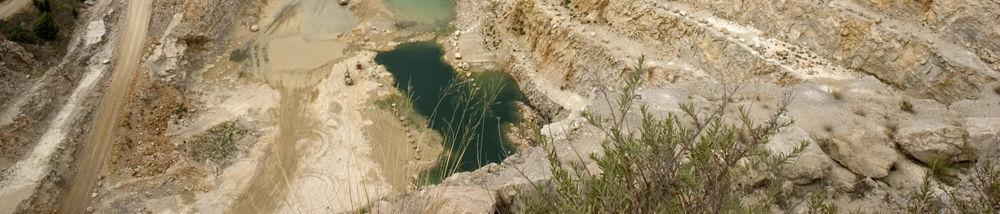

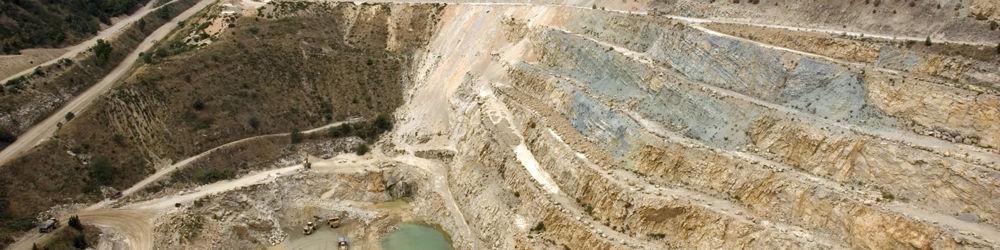

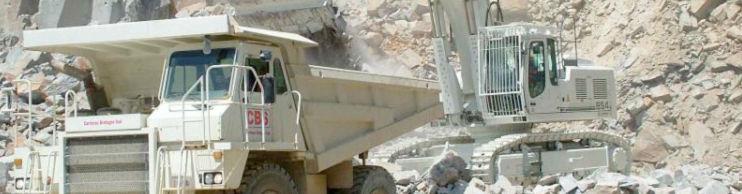

3 Πρώτες ύλες Παραγωγή Τέλος ζωής Μεταφορά στο εργοτάξιο Χρόνος ζωής Ο κύκλος ζωής του σκυροδέµατος 5 Αδρανή Υλικά 6

4 7 8

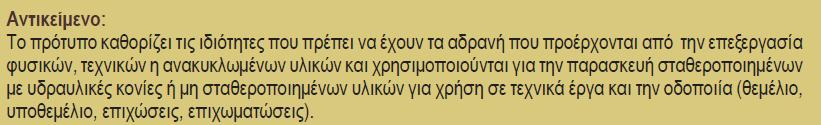

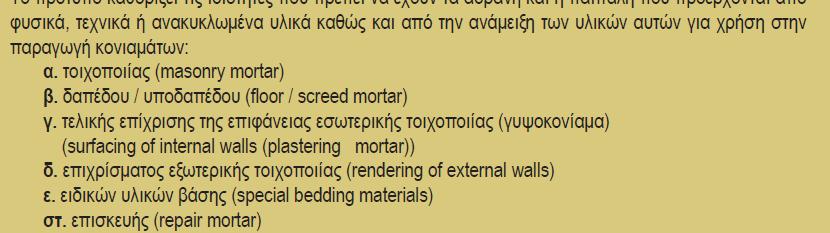

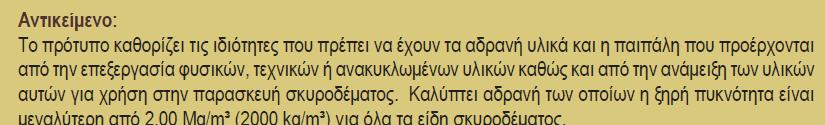

5 Αδρανή Υλικά Πρότυπα Σήµανση CE: Αδρανή για Σκυρόδεµα: ΕΛΟΤ ΕΝ Αδρανή ασφαλτοµιγµάτων: ΕΛΟΤ ΕΝ Αδρανή σταθεροποιηµένων ή µη-σταθεροποιηµένων µε υδραυλικές κονίες οδοστρωµάτων : ΕΛΟΤ ΕΝ Αδρανή Υλικά Πρότυπα Σήµανση CE: Αδρανή κονιαµάτων: ΕΛΟΤ ΕΝ

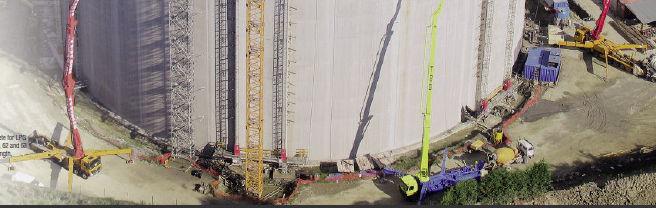

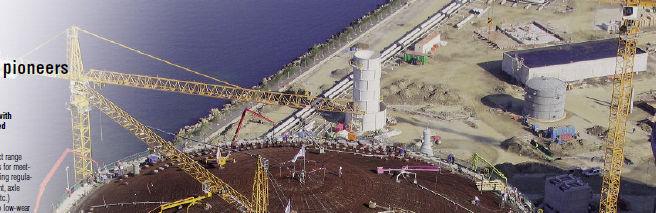

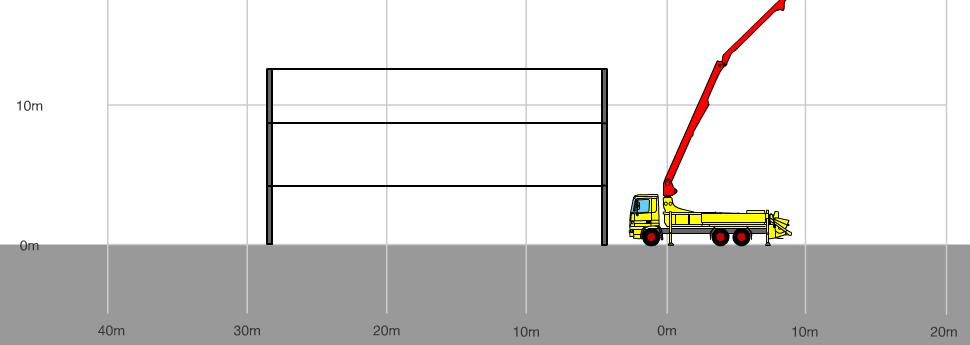

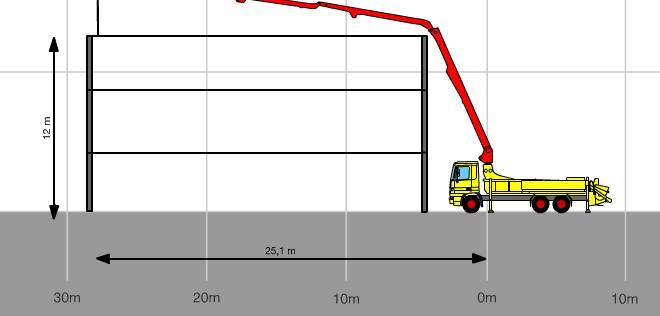

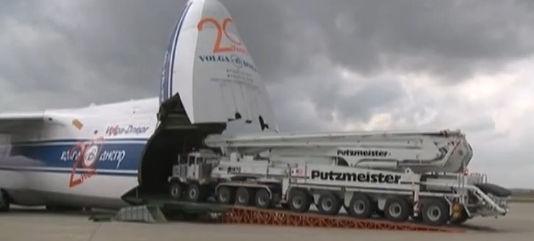

6 Άντληση: 11 Άντληση:

7 Εκκένωση βαρέλας 8 m 3 Με αντλία (πρέσα) 30 m 3 /h 26 min 3 άτοµα Με πυργογερανό 6 m 3 /h (κάδος 200 l) 30 min 5 άτοµα Μέσα διάστρωσης σκυροδέµατος 13 14

8 15 Συμπύκνωση Σκυροδέματος Χαλίκια αέρας πρόσµικτα 16

9 Συμπύκνωση Σκυροδέματος 17 Χωρίς συµπύκνωση Με συµπύκνωση 18

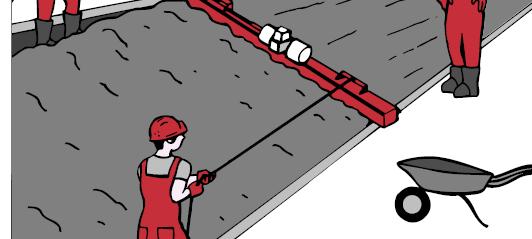

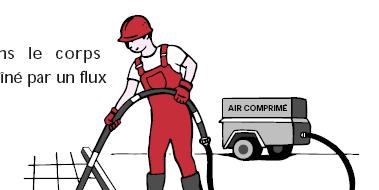

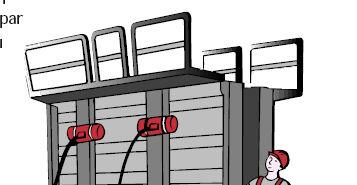

10 19 Δονητής ξυλοτύπου Δονητής µάζας Δονητικός πήχης 20

11 21 22

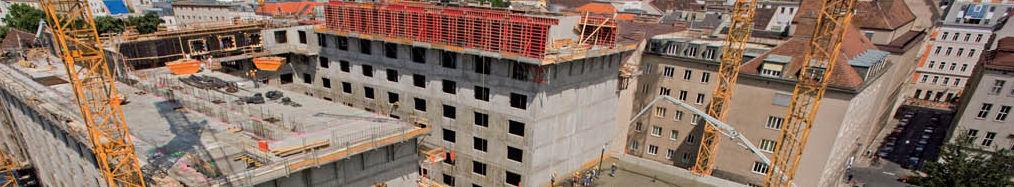

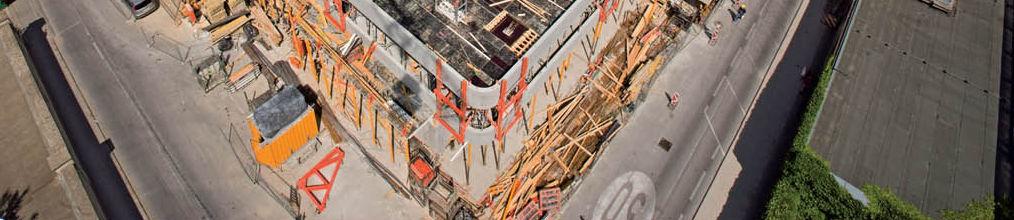

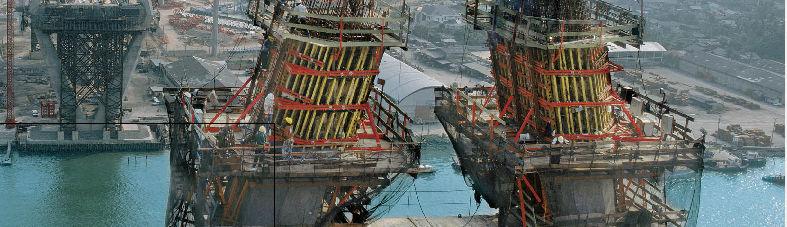

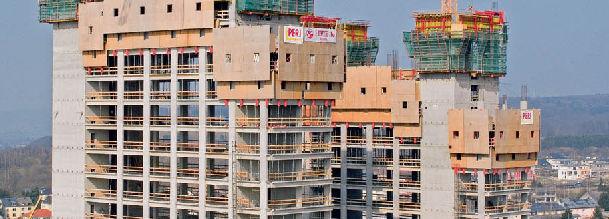

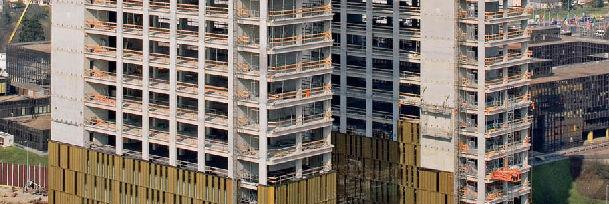

12 Συστήµατα ξυλοτύπων 23 24

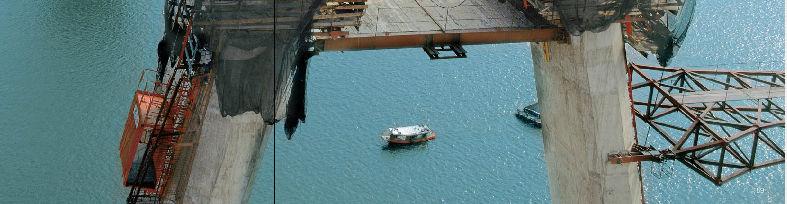

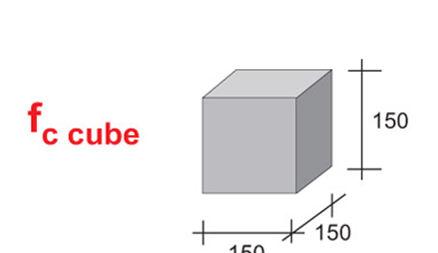

13 25 26

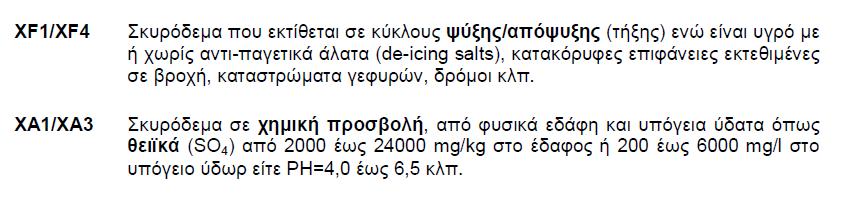

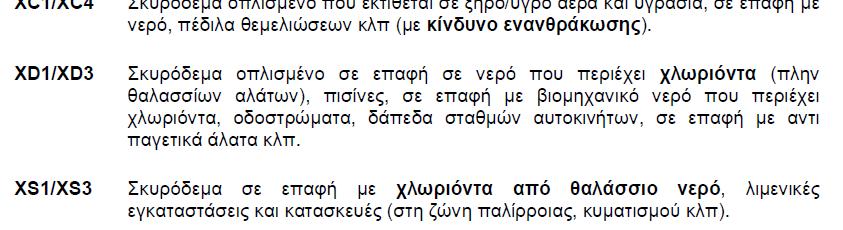

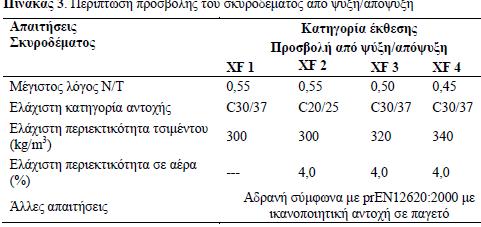

14 27 28

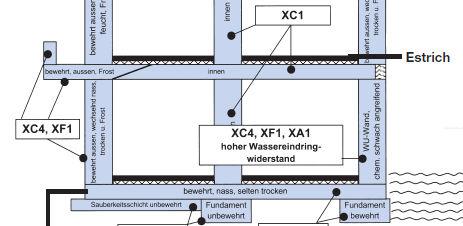

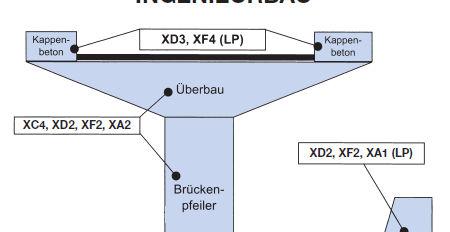

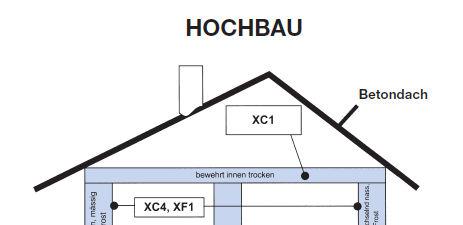

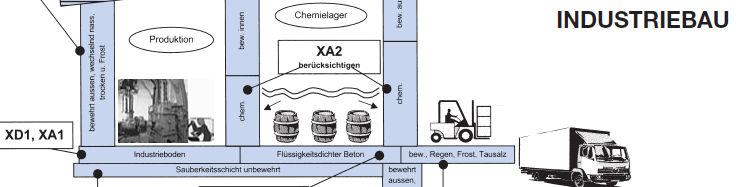

15 29 30

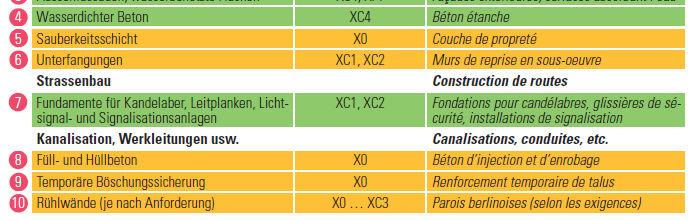

16 Σκυρόδεµα από ανακυκλωµένα αδρανή 31 Αναµικτήρες Παρασκευής Σκυροδέµατος Αναµικτήρες Ελεύθερης Ανάµιξης 1. µε στρεφόµενο τύµπανο 2. µε ανατρεπόµενο τύµπανο 3. µε γλώσσα απόρριψης

17 Αναµικτήρες Παρασκευής Σκυροδέµατος Αναµικτήρες Βίαιης Ανάµιξης (οριζόντιο κυκλικό τύµπανο, 1 οµάδες πτερυγίων) µε κατακόρυφο άξονα µε οριζόντιο άξονα 33 Αναµικτήρες βίαιης ανάµιξης µε κατακόρυφο άξονα 5 7 πτερύγια στον άξονα (ίσως και 2 άξονες, κίνηση τυµπάνου µε άξονα) στροφές άξονα/λεπτό τρισδιάστατη κίνηση οµογενοποίηση µίγµατος απόρριψη µίγµατος (ειδικό σύστηµα πυθµένα) + µικρός κύκλος ανάµιξης (40 60 sec) επιτυχής ανάµιξη για µικρό w/c - απαίτηση ισχυρής κατασκευής (ανθεκτικά µέταλλα, υψηλές δυνάµεις τριβής) αυξηµένη ειδική κατανάλωση ενέργειας (kwh/m 3 ) 34

18 Ποιότητα & Αντοχή Σκυροδέµατος ΧΡΟΝΟΣ ΑΝΑΜΙΞΗΣ ελάχιστος 30 sec για βίαιη ανάµιξη 60 sec για τα υπόλοιπα 90 sec για ελαφροσκυρόδεµα βέλτιστος (ποιότητα, αντοχή) ΜΕΓΕΘΟΣ ΑΝΑΜΙΚΤΗΡΑ τυποποιηµένα µεγέθη (χωρητικότητα σε λίτρα ξηρό/νωπό σκυρόδεµα) Q = 60 V f * n ε / t c Q = Ωριαία παραγωγική ικανότητα αναµικτήρα V f = Χωρητικότητα αναµικτήρα σε νωπό σκυρόδεµα (m 3 ) n ε = Συντελεστής εκµετάλλευσης t c = Χρόνος ενός πλήρους κύκλου 35 ΧΡΟΝΟΣ ΚΥΚΛΟΥ ΑΝΑΜΙΚΤΗΡΑ (άθροισµα) χρόνος ανάµιξης t α χρόνος απόρριψης t d (deplation) χρόνος ζύγισης αδρανών t pm (plumb) χρόνος ζύγισης τσιµέντου t pc χρόνος πλήρωσης κάδου αναβατορίου t ft (fill tow) χρόνος για ανέβασµα του τροφοδοτικού κάδου (εάν απαιτείται) t at (ascent tow) χρόνος για κατέβασµα του τροφοδοτικού κάδου t dt (descent tow) χρόνος τροφοδότησης νερού t w 36

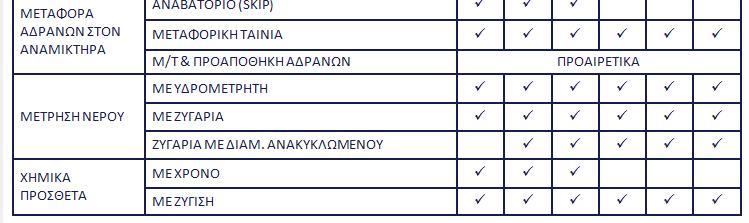

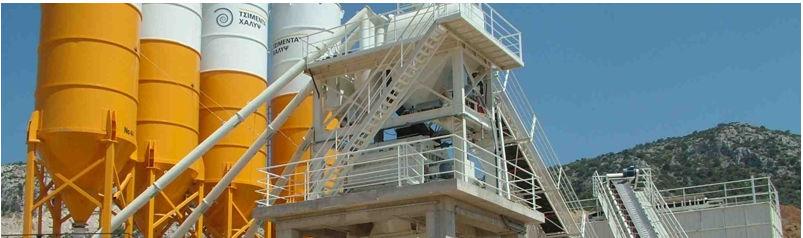

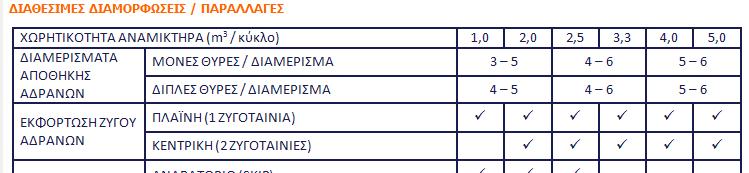

19 ΣΥΜΠΥΚΝΩΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΩΡΙΑΙΑ ΠΑΡΑΓΩΓΙΚΗ ΙΚΑΝΟΤΗΤΑ ΣΥΜΠΥΚΝΩΜΕΝΟ ΣΚΥΡΟ ΕΜΑ = ΝΩΠΟ ΣΚΥΡΟ ΕΜΑ / ν ν: συντελεστής συµπύκνωσης Ύφυγρο σκυρόδεµα: ν=1,45-1,26 Πλαστικό σκυρόδεµα: ν=1,25-1,11 Ρευστό σκυρόδεµα: ν=1,10-1,04 37 ΣΥΓΚΡΟΤΗΜΑΤΑ ΠΑΡΑΓΩΓΗΣ ΣΚΥΡΟ ΕΜΑΤΟΣ Αναµικτήρας Ηλεκτρονικές διατάξεις ακριβείας Ογκοµετρική τροφοδότηση νερού Αυτοµατοποίηση (σταθερή ποιότητα & ποσότητα) διάταξη τροφοδοτικών & ζυγιστικών µέσων συγκροτήµατα επίπεδης διάταξης συγκροτήµατα κατακόρυφης διάταξης συγκροτήµατα µικτής διάταξης 38

20 ΣΥΓΚΡΟΤΗΜΑΤΑ ΕΠΙΠΕ ΗΣ ΙΑΤΑΞΗΣ Αθροιστικός ζυγός αδρανών Αστεροειδής τροφοδότης Ζυγός τσιµέντου Τροφοδοτικός κοχλίας τσιµέντου Μηχανικό πτύο Αναµικτήρας Κάδος µεταφοράς για ωριαία παραγωγή > 12 m 3 /h Αναµικτήρας βίαιης ανάµιξης 39 40

21 41 ΑΥΤΟΦΕΡΟΜΕΝΑ ΣΥΓΚΡΟΤΗΜΑΤΑ + µειωµένος χρόνος (κόστος) συναρµολόγησης /αποσυναρµολόγησης, δυνατότητα συναρµολόγησης στο εργοστάσιο, αυξηµένη παραγωγικότητα, αξιοπιστία, αυτοµατοποίηση λειτουργίας βελτίωση συνθηκών εργασίας για ωριαίες αποδόσεις µέχρι 50 m 3 /h 42

22 ΠΛΗΡΩΣ ΚΙΝΗΤΟ ΣΥΓΚΡΟΤΗΜΑ ΠΑΡΑΓΩΓΗΣ ΕΤΟΙΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ 43 ΣΥΓΚΡΟΤΗΜΑΤΑ ΚΑΤΑΚΟΡΥΦΗΣ ΙΑΤΑΞΗΣ για παραγωγή ~ 500 m 3 /h µηχανικές διατάξεις, αποθήκες σε ισχυρό πλαίσιο (πύργος) ροή µε βαρύτητα υψηλή παραγωγική ικανότητα ( m 3 /h) Μεταφορά αδρανών µε αναβοτόριο ή µεταφορικό ιµάντα - απαίτηση µεγάλων εφεδρειών αδρανών ( m 3 ), µεγάλο κόστος αγοράς και εγκατάστασης (ισχυρή & σύνθετη κατασκευή) 44

23 45 46

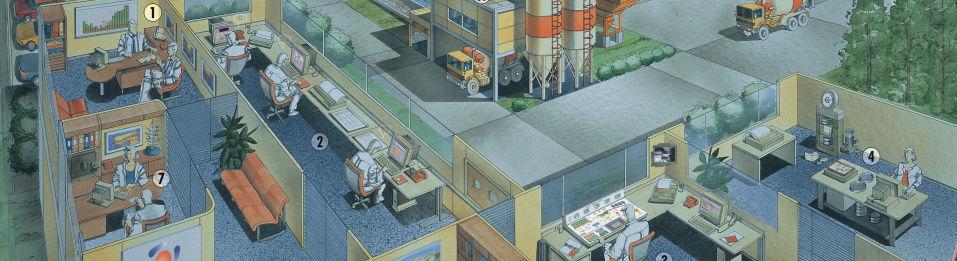

24 ΜΗΧΑΝΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΙΚΤΗΣ ΙΑΤΑΞΗΣ συνδυασµός επίπεδης και κατακόρυφης διάταξης 2 µέρη (αδρανή, ανάµιξη µίγµατος) αποθήκευση αδρανών (µεταλλικές αποθήκες m 3 ) ζυγοί αδρανών, οριζόντιος ιµάντας, αναµικτήρας τσιµέντο σε σιλό πάνω από τον αναµικτήρα + αδρανή µακριά από το έδαφος (αποφυγή ρύπανσης και ανάµιξης µε άργιλο) 47 ΒΙΟΜΗΧΑΝΙΚΗ ΜΟΝΑ Α ΠΑΡΑΓΩΓΗΣ ΕΤΟΙΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ 48

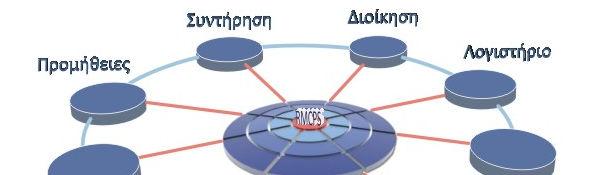

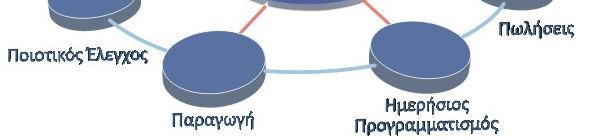

25 Κυκλοφορία οχηµάτων µέσα στη µονάδα παραγωγής σκυροδέµατος 49 50

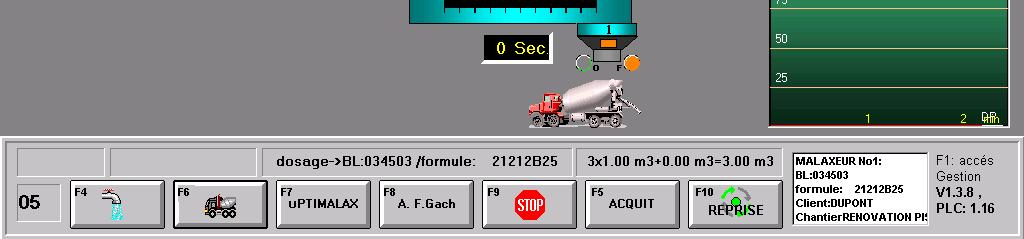

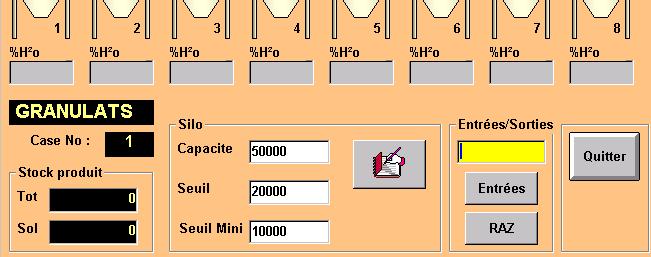

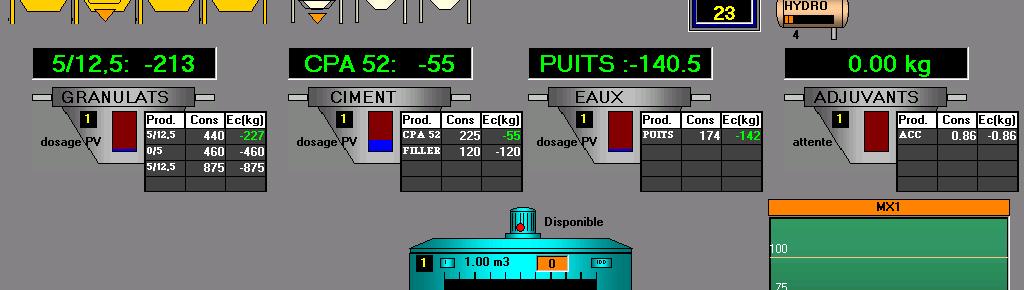

26 Visualisation des niveaux de stockage Action sur l écran tactile du synoptique 51 Έλεγχος από το µηχανικό του συγκροτήµατος παραγωγής σκυροδέµατος πριν την προµήθεια τύπος, χωρητικότητα, απόδοση αναµικτήρα επί τόπου µετάβαση και διαπίστωση αναγραφής συνθέσεων σκυροδέµατος έλεγχος προγράµµατος συνθέσεων σκυροδέµατος αυτοµατοποιηµένος ή όχι προγραµµατισµός ύπαρξη καταγραφικού οργάνου 52

27 ΠΑΡΑΓΓΕΛΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Επιβεβαίωση παραγγελίας 2 3 ημέρες πριν από τη σκυροδέτηση. Με βάση τον Κανονισμό Τεχνολογίας Σκυροδέματος να διασαφηνίζονται : Ποσότητα Ποιότητα Κατηγορία κάθισης Ρευστοποιητικό Τμήμα του έργου Συνολικό ανάπτυγμα αντλίας 53
