ΟΜΙΚΕΣ ΜΗΧΑΝΕΣ ΠΑΡΑΓΩΓΗΣ ΣΚΥΡΟ ΕΜΑΤΟΣ

Transcript

1 ΟΜΙΚΕΣ ΜΗΧΑΝΕΣ ΠΑΡΑΓΩΓΗΣ ΣΚΥΡΟ ΕΜΑΤΟΣ

2 ΟΜΙΚΕΣ ΜΗΧΑΝΕΣ ΠΑΡΑΓΩΓΗΣ ΣΚΥΡΟ ΕΜΑΤΟΣ ΓΕΝΙΚΕΣ ΠΛΗΡΟΡΦΟΡΙΕΣ ΙΑ ΙΚΑΣΙΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΟΙΚΟΝΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΑΓΟΡΑΣ

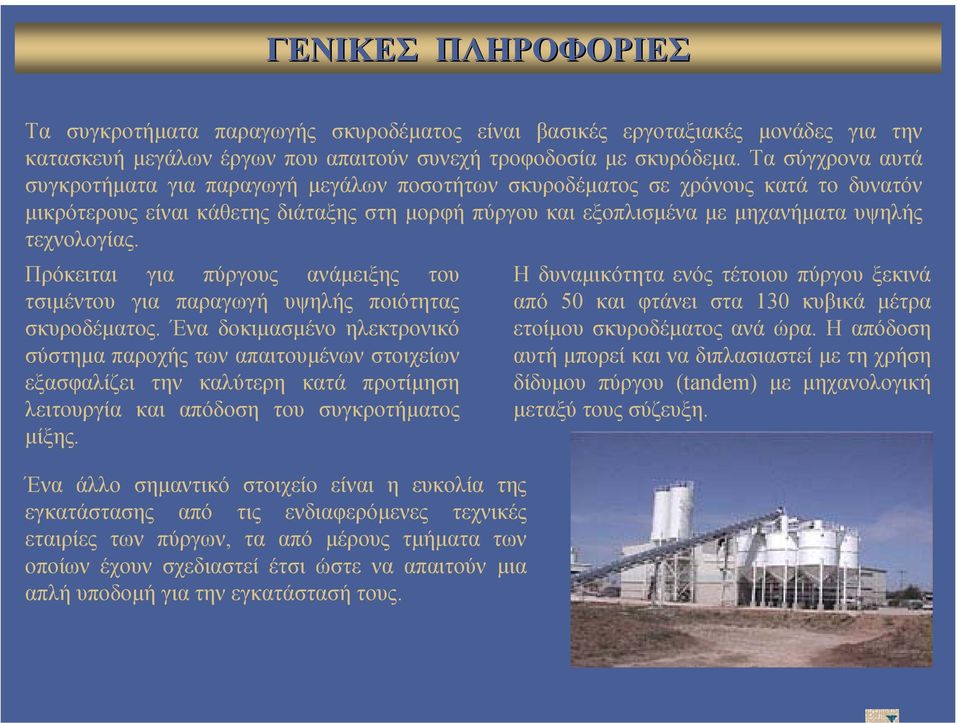

3 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Τα συγκροτήµατα παραγωγής σκυροδέµατος είναι βασικές εργοταξιακές µονάδες για την κατασκευή µεγάλων έργων που απαιτούν συνεχή τροφοδοσία µε σκυρόδεµα. Τα σύγχρονα αυτά συγκροτήµατα για παραγωγή µεγάλων ποσοτήτων σκυροδέµατος σε χρόνους κατά το δυνατόν µικρότερους είναι κάθετης διάταξης στη µορφή πύργου και εξοπλισµένα µε µηχανήµατα υψηλής τεχνολογίας. Πρόκειται για πύργους ανάµειξης του τσιµέντου για παραγωγή υψηλής ποιότητας σκυροδέµατος. Ένα δοκιµασµένο ηλεκτρονικό σύστηµα παροχής των απαιτουµένων στοιχείων εξασφαλίζει την καλύτερη κατά προτίµηση λειτουργία και απόδοση του συγκροτήµατος µίξης. Ένα άλλο σηµαντικό στοιχείο είναι η ευκολία της εγκατάστασης από τις ενδιαφερόµενες τεχνικές εταιρίες των πύργων, τα από µέρους τµήµατα των οποίων έχουν σχεδιαστεί έτσι ώστε να απαιτούν µια απλή υποδοµή για την εγκατάστασή τους. Η δυναµικότητα ενός τέτοιου πύργου ξεκινά από 50 και φτάνει στα 130 κυβικά µέτρα ετοίµου σκυροδέµατος ανά ώρα. Ηαπόδοση αυτή µπορεί και να διπλασιαστεί µε τη χρήση δίδυµου πύργου (tandem) µε µηχανολογική µεταξύ τους σύζευξη.

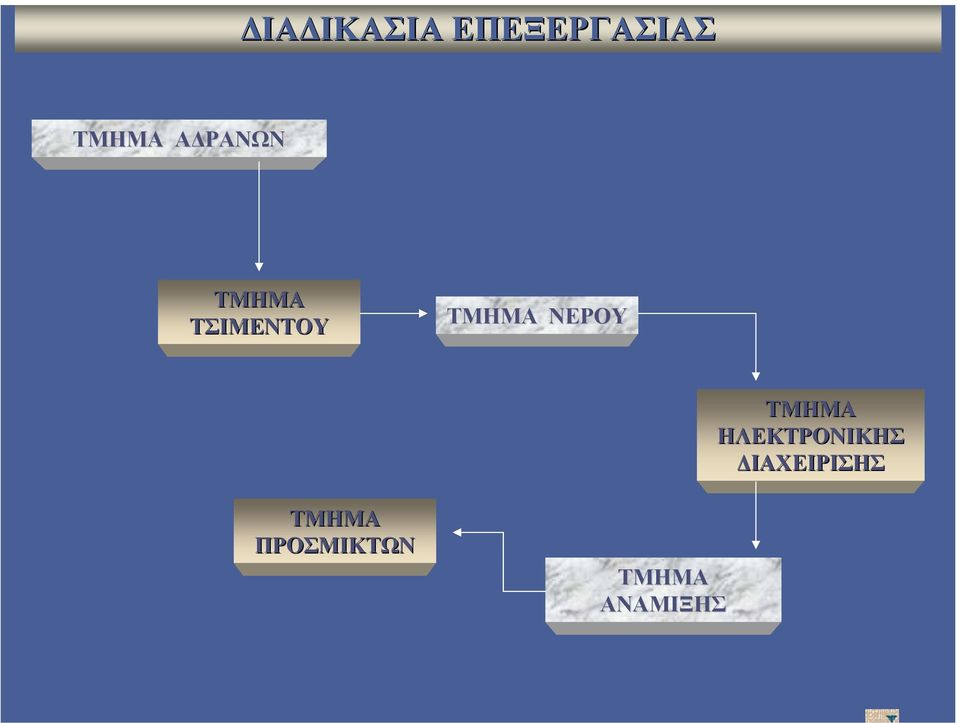

4 ΙΑ ΙΚΑΣΙΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΤΜΗΜΑ Α ΡΑΝΩΝ ΤΜΗΜΑ ΤΣΙΜΕΝΤΟΥ ΤΜΗΜΑ ΝΕΡΟΥ ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΙΑΧΕΙΡΙΣΗΣ ΤΜΗΜΑ ΠΡΟΣΜΙΚΤΩΝ ΤΜΗΜΑ ΑΝΑΜΙΞΗΣ

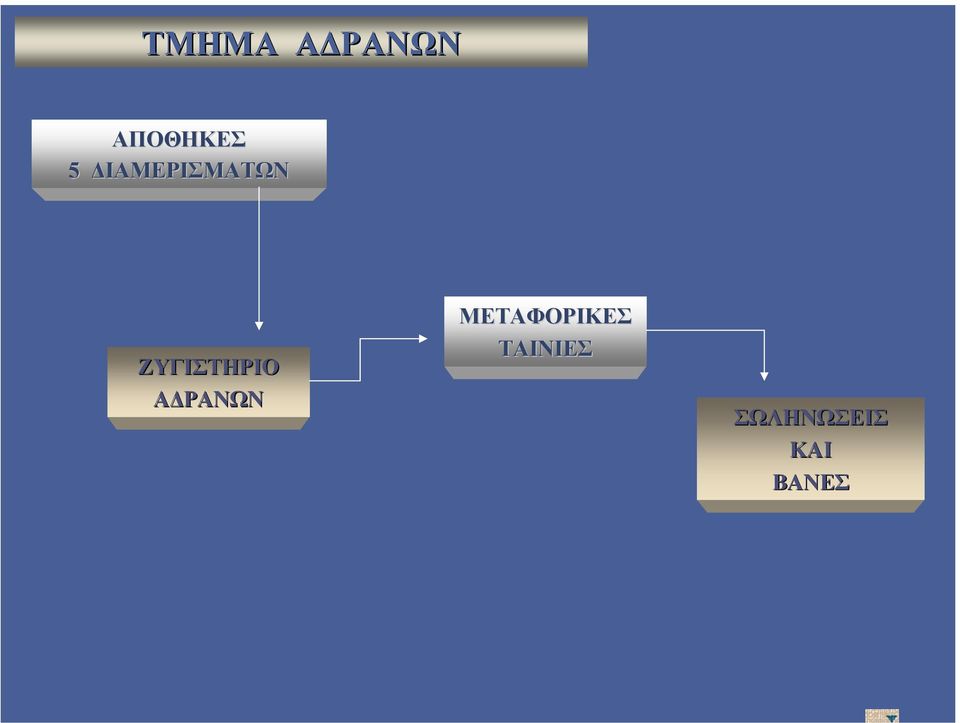

5 ΤΜΗΜΑ Α ΡΑΝΩΝ ΑΠΟΘΗΚΕΣ 5 ΙΑΜΕΡΙΣΜΑΤΩΝ ΖΥΓΙΣΤΗΡΙΟ Α ΡΑΝΩΝ ΜΕΤΑΦΟΡΙΚΕΣ ΤΑΙΝΙΕΣ ΣΩΛΗΝΩΣΕΙΣ ΚΑΙ ΒΑΝΕΣ

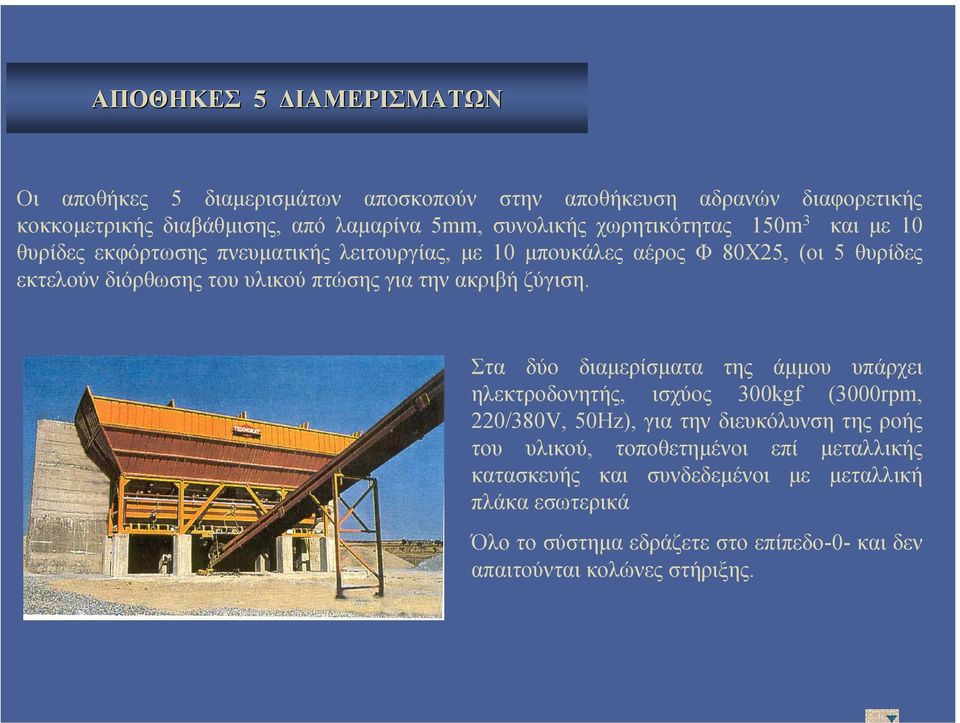

6 ΑΠΟΘΗΚΕΣ 5 ΙΑΜΕΡΙΣΜΑΤΩΝ Οι αποθήκες 5 διαµερισµάτων αποσκοπούν στην αποθήκευση αδρανών διαφορετικής κοκκοµετρικής διαβάθµισης, από λαµαρίνα 5mm, συνολικής χωρητικότητας 150m 3 και µε 10 θυρίδες εκφόρτωσης πνευµατικής λειτουργίας, µε 10 µπουκάλες αέρος Φ 80Χ25, (οι 5 θυρίδες εκτελούν διόρθωσης του υλικού πτώσης για την ακριβή ζύγιση. Στα δύο διαµερίσµατα της άµµου υπάρχει ηλεκτροδονητής, ισχύος 300kgf (3000rpm, 220/380V, 50Hz), για την διευκόλυνση της ροής του υλικού, τοποθετηµένοι επί µεταλλικής κατασκευής και συνδεδεµένοι µε µεταλλική πλάκα εσωτερικά Όλο το σύστηµα εδράζετε στο επίπεδο-0- και δεν απαιτούνται κολώνες στήριξης.

7 ΖΥΓΙΣΤΗΡΙΟ Α ΡΑΝΩΝ Περιλαµβάνει: Ζυγιστήριο αδρανών µε κάδο ζύγισης συνολικής χωρητικότητας 4m 3, κατασκευασµένο από ατσαλολαµαρίνα αντιτριβής, µε ειδικές ενισχύσεις. ονητής ισχύος 200kgf για την διευκόλυνση τύπου ηλεκτρονικές δυναµοκυψέλες εφελκυσµού, συνολικής ζυγιστικής ικανότητας 10000kg, ανοχής ±5kg.

8 ΜΕΤΑΦΟΡΙΚΕΣ ΤΑΝΙΕΣ Υπάρχουν: ύο µεταφορικές ταινίες εξαγωγής µε λείοελαστικότάπηταµε 3 λίνα, πλάτους ελαστικού τάπητα 800mm, για την εκφόρτωση των ζυγισµένων αδρανών στην κυρίως µεταφορική ταινία. Μεταφορική ταινία σκεπασµένη µήκους 24m και πλάτους ελαστικού τάπητα 1000mm

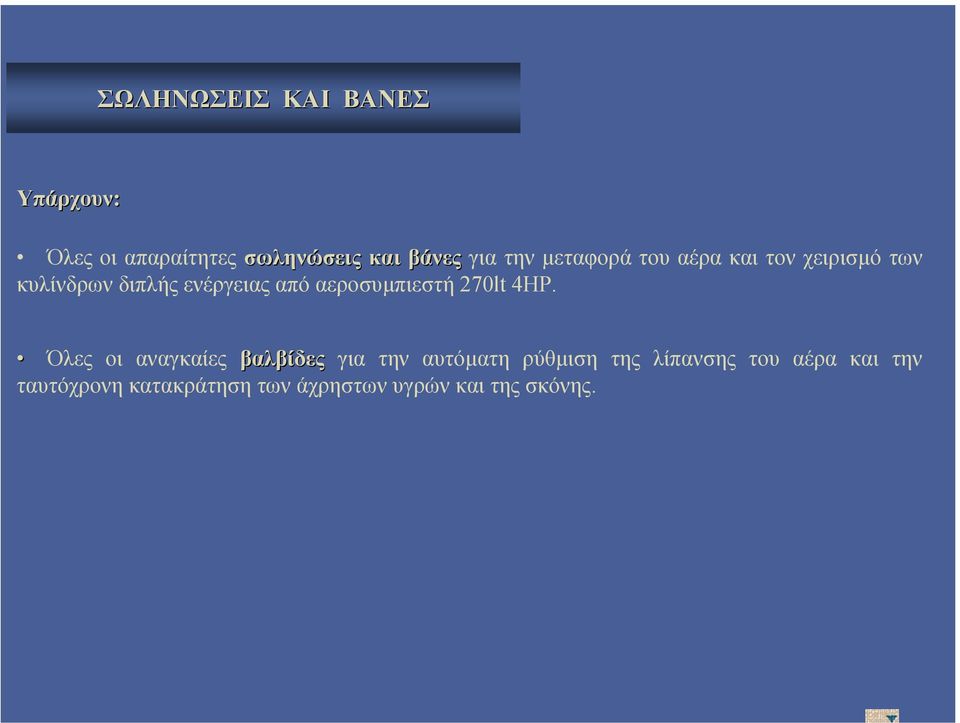

9 ΣΩΛΗΝΩΣΕΙΣ ΚΑΙ ΒΑΝΕΣ Υπάρχουν: Όλες οι απαραίτητες σωληνώσεις και βάνες για την µεταφορά του αέρα και τον χειρισµό των κυλίνδρων διπλής ενέργειας από αεροσυµπιεστή 270lt 4HP. Όλες οι αναγκαίες βαλβίδες για την αυτόµατη ρύθµιση της λίπανσης του αέρα και την ταυτόχρονη κατακράτηση των άχρηστων υγρών και της σκόνης.

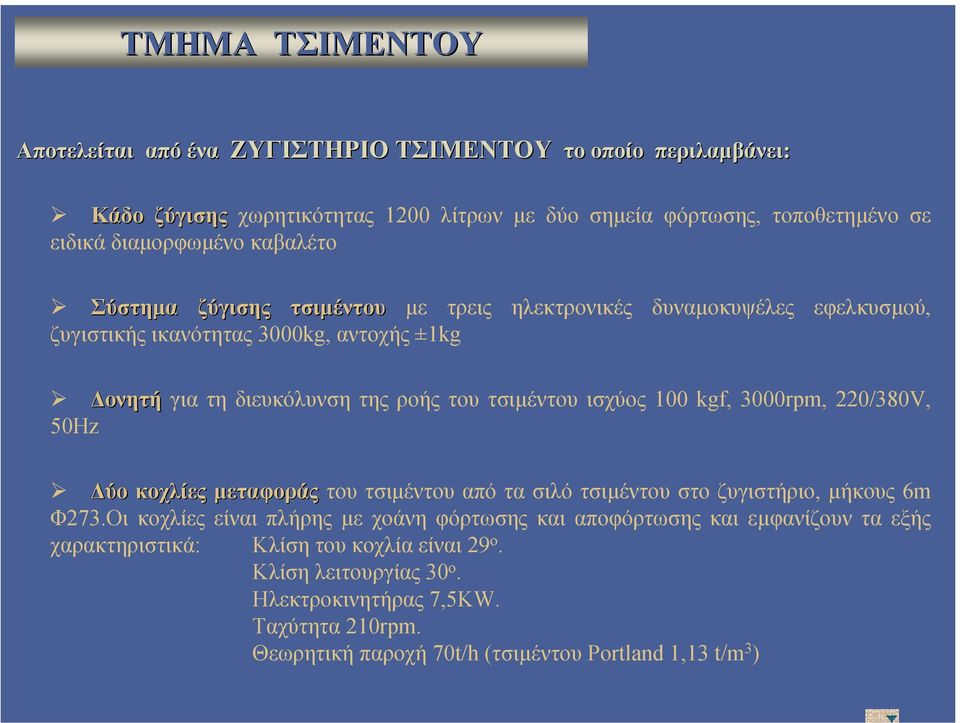

10 ΤΜΗΜΑ ΤΣΙΜΕΝΤΟΥ Αποτελείται από ένα ΖΥΓΙΣΤΗΡΙΟ ΤΣΙΜΕΝΤΟΥ το οποίο περιλαµβάνει: Κάδο ζύγισης χωρητικότητας 1200 λίτρων µε δύοσηµεία φόρτωσης, τοποθετηµένο σε ειδικά διαµορφωµένο καβαλέτο Σύστηµα ζύγισης τσιµέντου µε τρεις ηλεκτρονικές δυναµοκυψέλες εφελκυσµού, ζυγιστικής ικανότητας 3000kg, αντοχής ±1kg ονητή για τη διευκόλυνση της ροής του τσιµέντου ισχύος 100 kgf, 3000rpm, 220/380V, 50Hz ύο κοχλίες µεταφοράς του τσιµέντου από τα σιλό τσιµέντου στο ζυγιστήριο, µήκους 6m Φ273.Οι κοχλίες είναι πλήρης µε χοάνη φόρτωσης και αποφόρτωσης και εµφανίζουν τα εξής χαρακτηριστικά: Κλίση του κοχλία είναι 29 ο. Κλίση λειτουργίας 30 ο. Ηλεκτροκινητήρας 7,5ΚW. Ταχύτητα 210rpm. Θεωρητική παροχή 70t/h (τσιµέντου Portland 1,13 t/m 3 )

11 ΤΜΗΜΑ ΝΕΡΟΥ Περιλαµβάνει: Πλήρες σύστηµα νερούµε ανάλογο ζυγιστήριο. Περιλαµβάνει όλες τις απαραίτητες σωληνώσεις, βάνες και βαλβίδες για τη µεταφορά του νερού και τη ρύθµιση της παροχής. Το ζυγιστήριο είναι συνδεδεµένο µε τον κεντρικό ηλεκτρολογικό πίνακα και µεταφέρεται η ψηφιακή ένδειξη στην καµπίνα χειρισµού. ευτερογενές σύστηµα νερού για τη ρύθµιση της πλαστικότητας του µείγµατος συνοδευόµενο από ανάλογο software και λιτροµέτρηση 1.5 µε τις απαραίτητες βάνες και βαλβίδες.

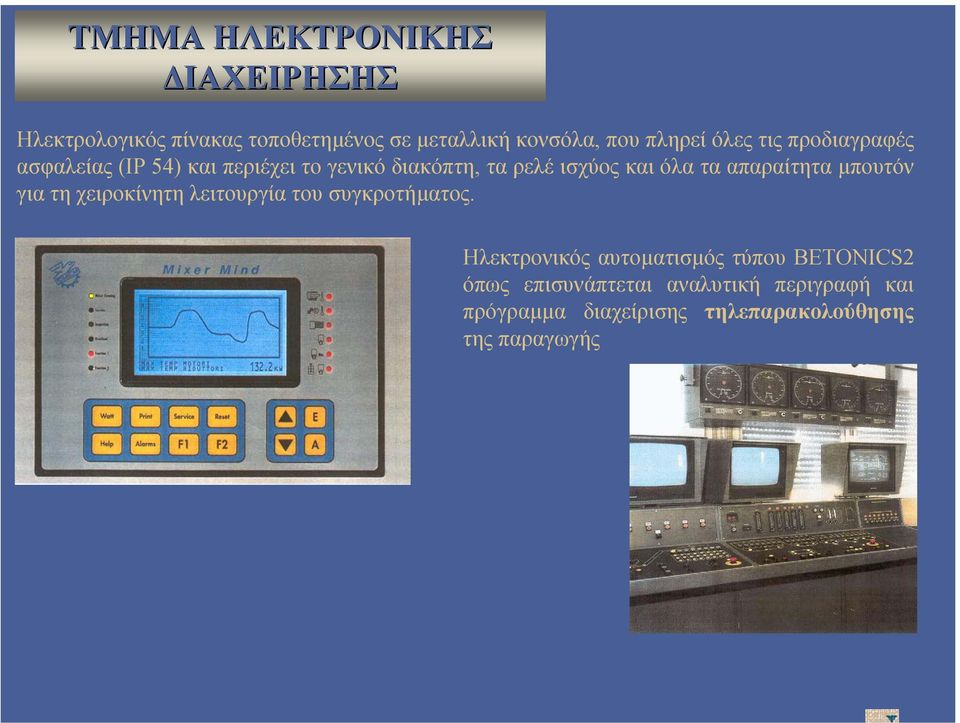

12 ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΙΑΧΕΙΡΗΣΗΣ Ηλεκτρολογικός πίνακας τοποθετηµένος σε µεταλλική κονσόλα, που πληρεί όλες τις προδιαγραφές ασφαλείας (ΙΡ 54) καιπεριέχειτογενικόδιακόπτη, τα ρελέ ισχύος και όλα τα απαραίτητα µπουτόν για τη χειροκίνητη λειτουργία του συγκροτήµατος. Ηλεκτρονικός αυτοµατισµός τύπου BETONICS2 όπως επισυνάπτεται αναλυτική περιγραφή και πρόγραµµα διαχείρισης τηλεπαρακολούθησης της παραγωγής

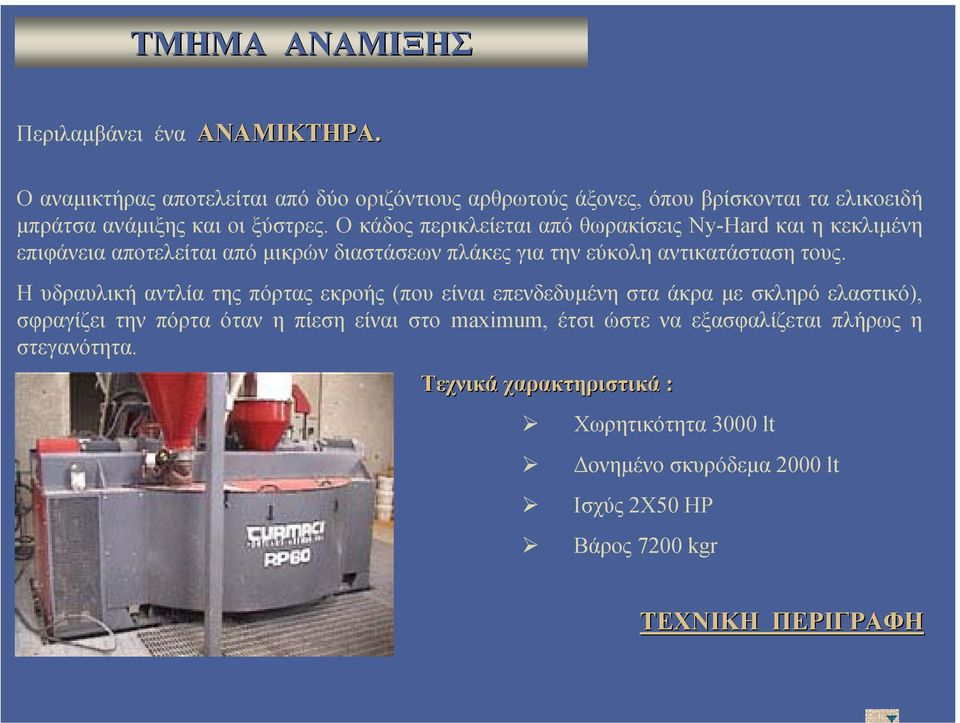

13 ΤΜΗΜΑ ΑΝΑΜΙΞΗΣ Περιλαµβάνει ένα ΑΝΑΜΙΚΤΗΡΑ. Οαναµικτήρας αποτελείται από δύο οριζόντιους αρθρωτούς άξονες, όπου βρίσκονται τα ελικοειδή µπράτσα ανάµιξης και οι ξύστρες. Ο κάδος περικλείεται από θωρακίσεις Ny-Hard και η κεκλιµένη επιφάνεια αποτελείται από µικρών διαστάσεων πλάκες για την εύκολη αντικατάσταση τους. Η υδραυλική αντλία της πόρτας εκροής (που είναι επενδεδυµένη στα άκρα µε σκληρόελαστικό), σφραγίζει την πόρτα όταν η πίεση είναι στο maximum, έτσι ώστε να εξασφαλίζεται πλήρως η στεγανότητα. Τεχνικά χαρακτηριστικά : Χωρητικότητα 3000 lt ονηµένο σκυρόδεµα 2000 lt Ισχύς 2Χ50 ΗΡ Βάρος 7200 kgr ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

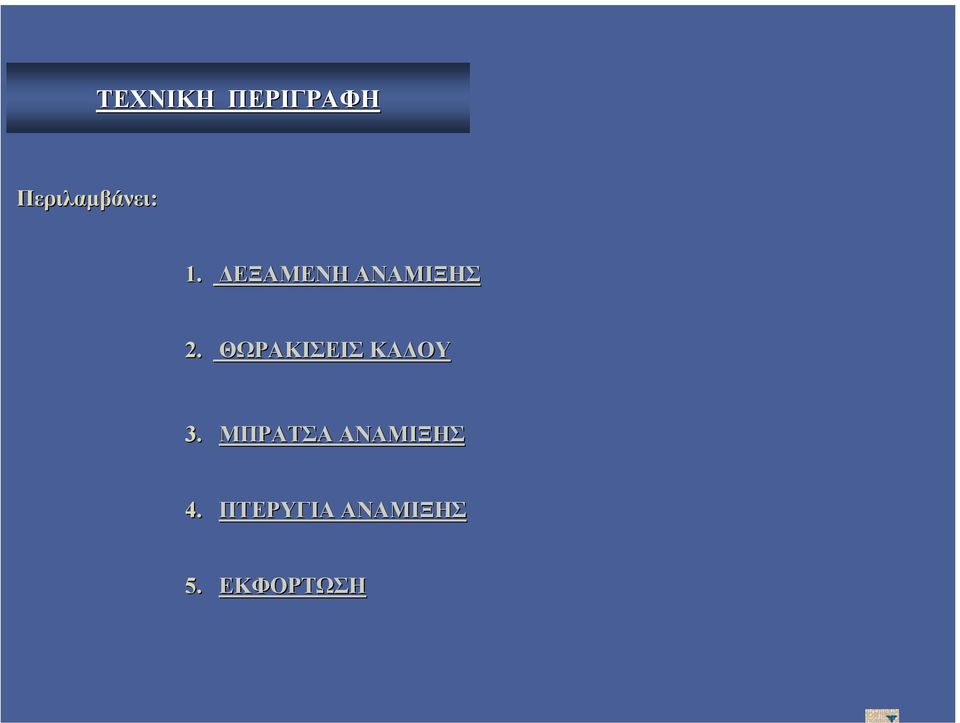

14 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Περιλαµβάνει: 1. ΕΞΑΜΕΝΗ ΑΝΑΜΙΞΗΣ 2. ΘΩΡΑΚΙΣΕΙΣ ΚΑ ΟΥ 3. ΜΠΡΑΤΣΑ ΑΝΑΜΙΞΗΣ 4. ΠΤΕΡΥΓΙΑ ΑΝΑΜΙΞΗΣ 5. ΕΚΦΟΡΤΩΣΗ

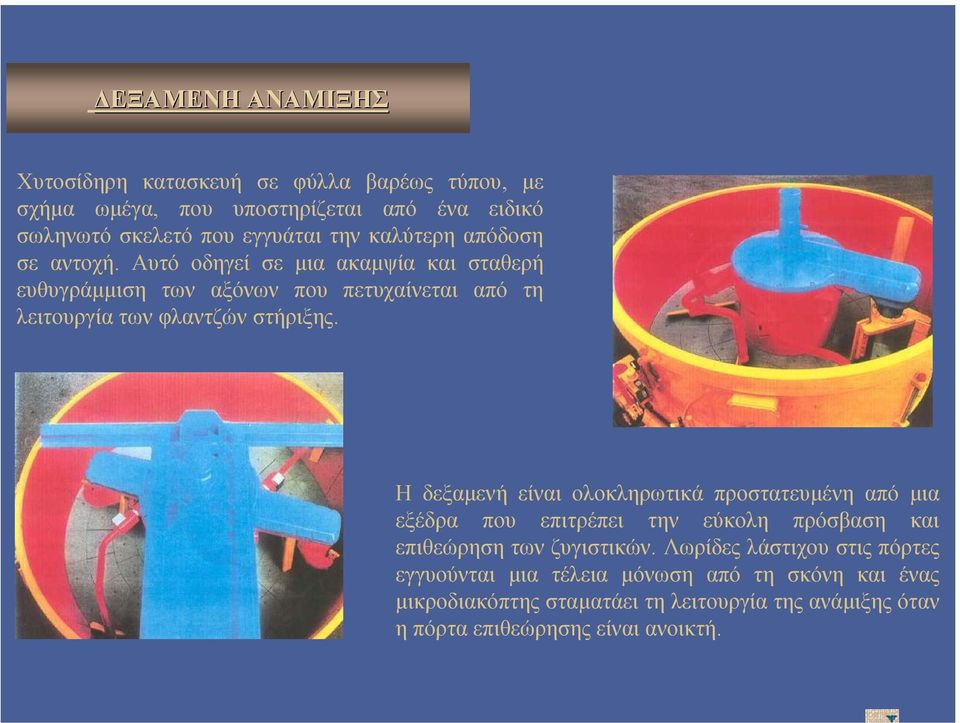

15 ΕΞΑΜΕΝΗ ΑΝΑΜΙΞΗΣ Χυτοσίδηρη κατασκευή σε φύλλα βαρέως τύπου, µε σχήµα ωµέγα, που υποστηρίζεται από ένα ειδικό σωληνωτό σκελετό που εγγυάται την καλύτερη απόδοση σε αντοχή. Αυτό οδηγεί σε µια ακαµψία και σταθερή ευθυγράµµιση των αξόνων που πετυχαίνεται από τη λειτουργία των φλαντζών στήριξης. Η δεξαµενή είναι ολοκληρωτικά προστατευµένη από µια εξέδρα που επιτρέπει την εύκολη πρόσβαση και επιθεώρηση των ζυγιστικών. Λωρίδες λάστιχου στις πόρτες εγγυούνται µια τέλεια µόνωση από τη σκόνη και ένας µικροδιακόπτης σταµατάει τη λειτουργία της ανάµιξης όταν ηπόρταεπιθεώρησηςείναιανοικτή.

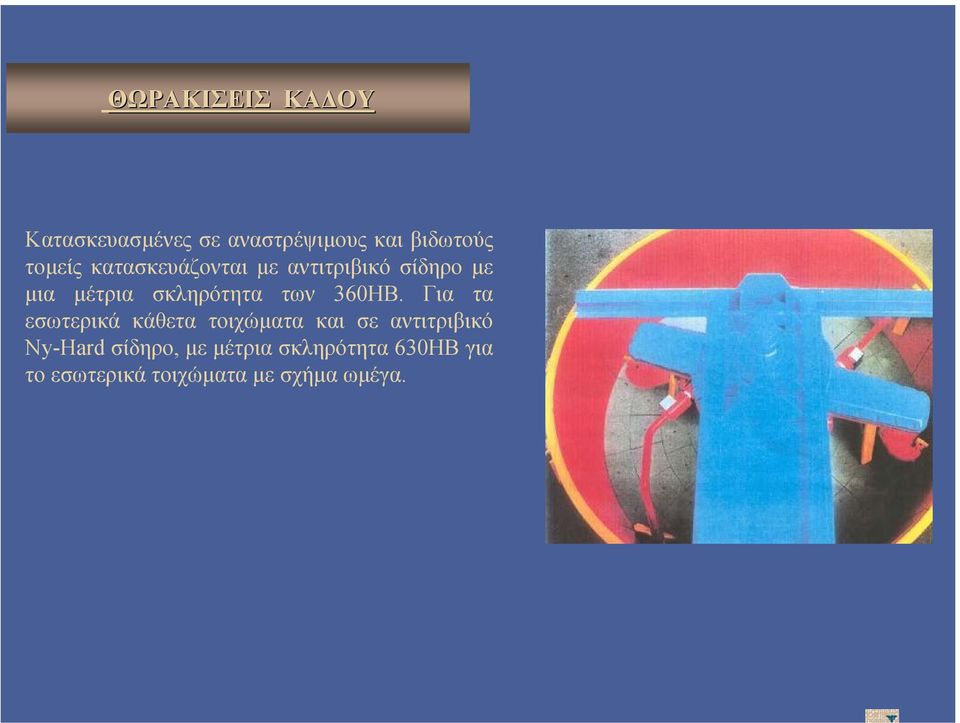

16 ΘΩΡΑΚΙΣΕΙΣ ΚΑ ΟΥ Κατασκευασµένες σε αναστρέψιµους και βιδωτούς τοµείς κατασκευάζονται µε αντιτριβικό σίδηρο µε µια µέτρια σκληρότητα των 360ΗΒ. Για τα εσωτερικά κάθετα τοιχώµατα και σε αντιτριβικό Ny-Hard σίδηρο, µε µέτρια σκληρότητα 630ΗΒ για το εσωτερικά τοιχώµατα µε σχήµαωµέγα.

17 ΜΠΡΑΤΣΑ ΑΝΑΜΙΞΗΣ Είναι φτιαγµένα από χυτοσίδηρο σε ένα ελικοειδές σχήµα και τοποθετηµένα σε τέτοια θέση ώστε να εξασφαλίζουν την τέλεια οµογενοποίηση του µίγµατος.

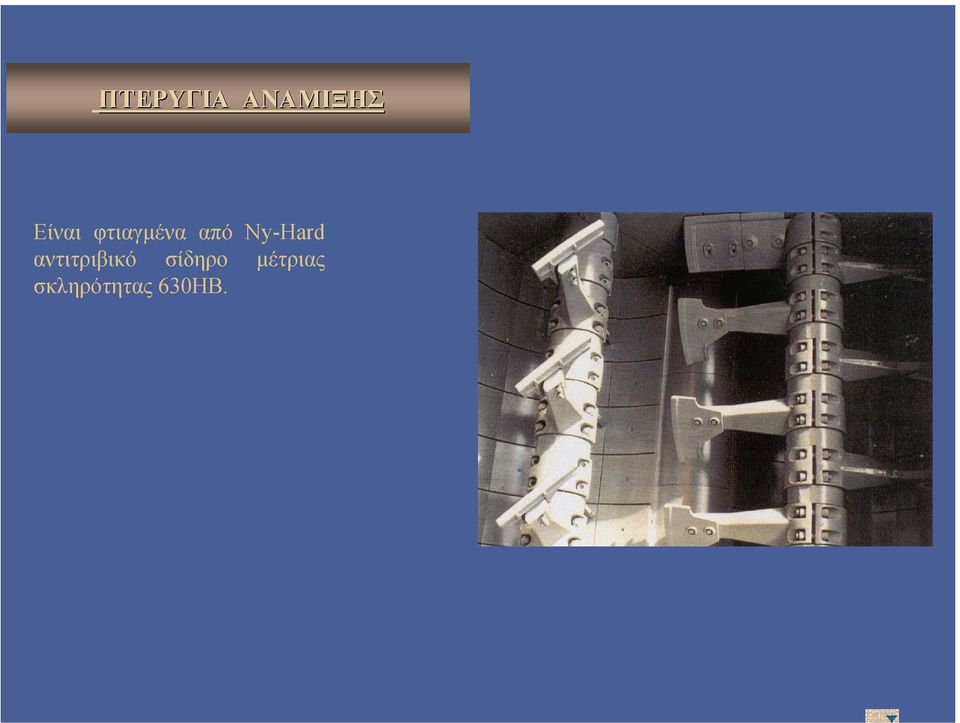

18 ΠΤΕΡΥΓΙΑ ΑΝΑΜΙΞΗΣ Είναι φτιαγµένα από Ny-Hard αντιτριβικό σίδηρο µέτριας σκληρότητας 630ΗΒ.

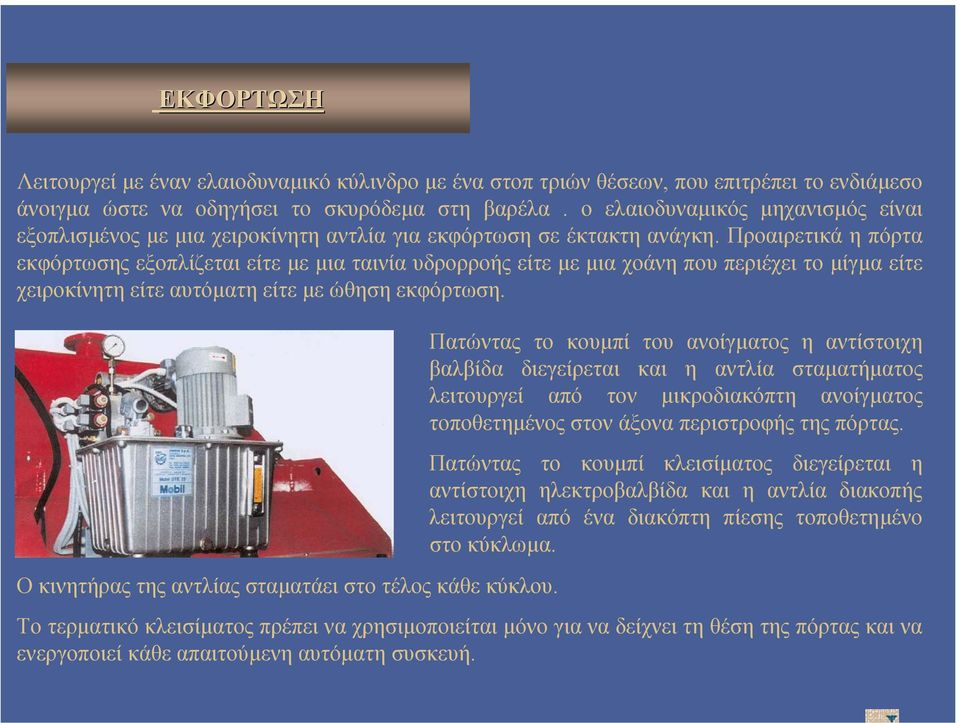

19 ΕΚΦΟΡΤΩΣΗ Λειτουργεί µε έναν ελαιοδυναµικό κύλινδρο µε έναστοπτριώνθέσεων, που επιτρέπει το ενδιάµεσο άνοιγµα ώστε να οδηγήσει το σκυρόδεµα στη βαρέλα. ο ελαιοδυναµικός µηχανισµός είναι εξοπλισµένος µε µια χειροκίνητη αντλία για εκφόρτωση σε έκτακτη ανάγκη. Προαιρετικά η πόρτα εκφόρτωσης εξοπλίζεται είτε µε µια ταινία υδρορροής είτε µε µια χοάνη που περιέχει το µίγµα είτε χειροκίνητη είτε αυτόµατη είτε µε ώθησηεκφόρτωση. Ο κινητήρας της αντλίας σταµατάει στο τέλος κάθε κύκλου. Πατώντας το κουµπί του ανοίγµατος η αντίστοιχη βαλβίδα διεγείρεται και η αντλία σταµατήµατος λειτουργεί από τον µικροδιακόπτη ανοίγµατος τοποθετηµένος στον άξονα περιστροφής της πόρτας. Πατώντας το κουµπί κλεισίµατος διεγείρεται η αντίστοιχη ηλεκτροβαλβίδα και η αντλία διακοπής λειτουργεί από ένα διακόπτη πίεσης τοποθετηµένο στο κύκλωµα. Το τερµατικό κλεισίµατος πρέπει να χρησιµοποιείται µόνο για να δείχνει τη θέση της πόρτας και να ενεργοποιεί κάθε απαιτούµενη αυτόµατη συσκευή.

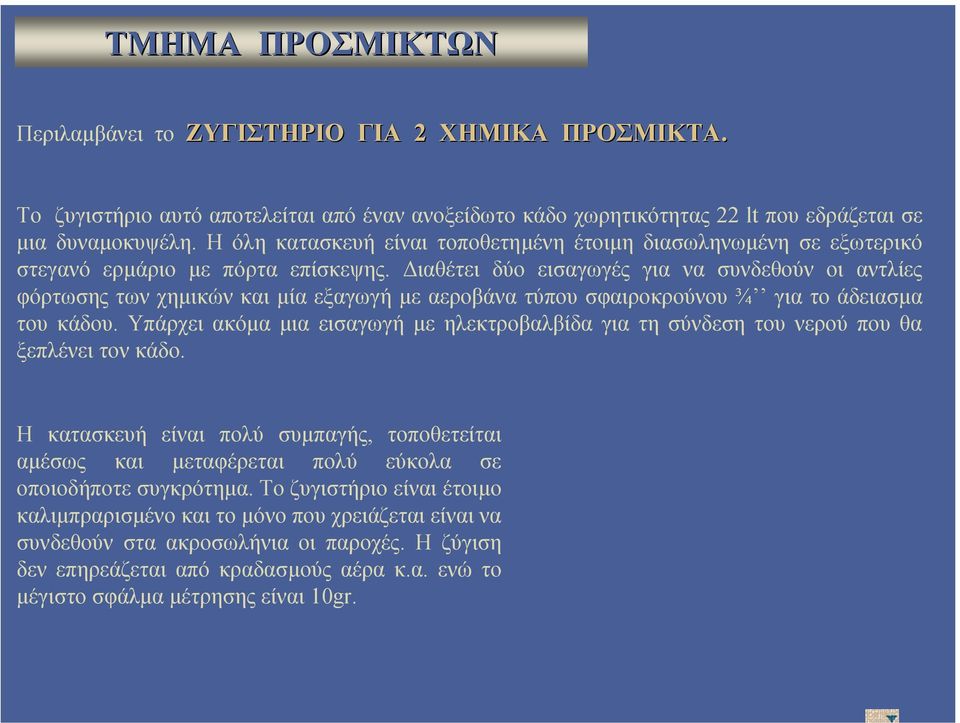

20 ΤΜΗΜΑ ΠΡΟΣΜΙΚΤΩΝ Περιλαµβάνει το ΖΥΓΙΣΤΗΡΙΟ ΓΙΑ 2 ΧΗΜΙΚΑ ΠΡΟΣΜΙΚΤΑ. Το ζυγιστήριο αυτό αποτελείται από έναν ανοξείδωτο κάδο χωρητικότητας 22 lt που εδράζεται σε µια δυναµοκυψέλη. Η όλη κατασκευή είναι τοποθετηµένη έτοιµη διασωληνωµένη σε εξωτερικό στεγανό ερµάριο µε πόρτα επίσκεψης. ιαθέτει δύο εισαγωγές για να συνδεθούν οι αντλίες φόρτωσης των χηµικών και µία εξαγωγή µε αεροβάνα τύπου σφαιροκρούνου ¾ για το άδειασµα του κάδου. Υπάρχει ακόµα µια εισαγωγή µε ηλεκτροβαλβίδα για τη σύνδεση του νερού που θα ξεπλένει τον κάδο. Η κατασκευή είναι πολύ συµπαγής, τοποθετείται αµέσως και µεταφέρεται πολύ εύκολα σε οποιοδήποτε συγκρότηµα. Το ζυγιστήριο είναι έτοιµο καλιµπραρισµένο και το µόνο που χρειάζεται είναι να συνδεθούν στα ακροσωλήνια οι παροχές. Ηζύγιση δεν επηρεάζεται από κραδασµούς αέρα κ.α. ενώ το µέγιστο σφάλµα µέτρησης είναι 10gr.
