ΠΑΡΟΥΣΙΑΣΗ ΓΙΑ ΤΗΝ ΟΛΟΚΛΗΡΩΣΗ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ

Transcript

1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα Προστασίας Μνημείων ΠΑΡΟΥΣΙΑΣΗ ΓΙΑ ΤΗΝ ΟΛΟΚΛΗΡΩΣΗ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ ΙΕΡΟΣΟΛΥΜΑ, 22 ΜΑΡΤΙΟΥ 2017 Εθνικό Μετσόβιο Πολυτεχνείο Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Διεπιστημονική Ομάδα ΕΜΠ: Καθ. Ε. Κορρές, Καθ. Α. Γεωργόπουλος, Καθ. Α. Μοροπούλου, Καθ. Κ. Σπυράκος, Αν. Καθ. Χ. Μουζάκης, Αναπληρωτής Υπεύθυνος Εργοταξίου Τεχνική Επιμέλεια: Δρ. K. Λαμπρόπουλος, Δρ. Αι. Δελέγκου, Υπ. Δρ. Μ. Αποστολοπούλου, Υπ. Δρ. Εμμ. Αλεξάκης Προγραμματική Συμφωνία μεταξύ Πατριαρχείου Ιερουσαλήμ και Εθνικού Μετσόβιου Πολυτεχνείου, /2016

2 Ιστορική Πρωτοβουλία του Ελληνορθόδοξου Πατριάρχη Ιεροσολύμων να προσκαλέσει το ΕΜΠ Το πρόγραμμα υπήρξε πρωτοβουλία και κατέστη υλοποιήσιμο υπό τη διοίκηση της Μακαριώτητάς του, Πατριάρχη Ιεροσολύμων, Θεόφιλου ΙΙΙ. Η Μακαριώτητά του, ο Ελληνορθόδοξος Πατριάρχης Ιεροσολύμων, Θεόφιλος ΙΙΙ, προσκάλεσε την Καθηγήτρια ΕΜΠ Αντωνία Μοροπούλου (Μάρτιος 2015) και υπεγράφη Προγραμματική Συμφωνία με το Εθνικό Μετσόβιο Πολυτεχνείο για την υλοποίηση της μελέτης «Υλικά και Επεμβάσεις Συντήρησης, Ενίσχυσης και Αποκατάστασης του Ιερού Κουβουκλίου του Παναγίου Τάφου» με την κοινή συναίνεση των τριών Χριστιανικών Κοινοτήτων

3 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα Προστασίας Μνημείων Ολοκληρωμένο Πρόγραμμα Διαγνωστικής Έρευνας και Στρατηγικός Σχεδιασμός Υλικών και Επεμβάσεων Συντήρησης και Αποκατάστασης του Ιερού Κουβουκλίου του Παναγίου Τάφου στον Πανίερο Ναό της Αναστάσεως στα Ιεροσόλυμα Παρουσίαση Τελικής Έκθεσης 27 Ιανουαρίου 2016, Γενικό Προξενείο της Ελλάδος στα Ιεροσόλυμα 19 Φεβρουαρίου 2016, Πατριαρχείο Ιεροσολύμων 8 Μαρτίου 2016, Ζάππειο Μέγαρο, Αθήνα Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Διεπιστημονική Ομάδα ΕΜΠ: Καθ. Ε. Κορρές, Σχολή ΑΜ ΕΜΠ, τ. Διευθ. ΔΠΜΣ «Προστασία Μνημείων» Καθ. Α. Γεωργόπουλος, Σχολή ΑΤΜ ΕΜΠ, Εργαστήριο Φωτογραμμετρίας Καθ. Α. Μοροπούλου, Δ/ντρια Σπουδών ΔΠΜΣ ΕΜΠ Κατ. «Υλικά και Επεμβάσεις Συντήρησης», Σχολή ΧΜ ΕΜΠ, Εργαστήριο Επιστήμης και Τεχνικής των Υλικών Καθ. Κ. Σπυράκος, Σχολή ΠΜ ΕΜΠ, Εργαστήριο Αντισεισμικής Τεχνολογίας

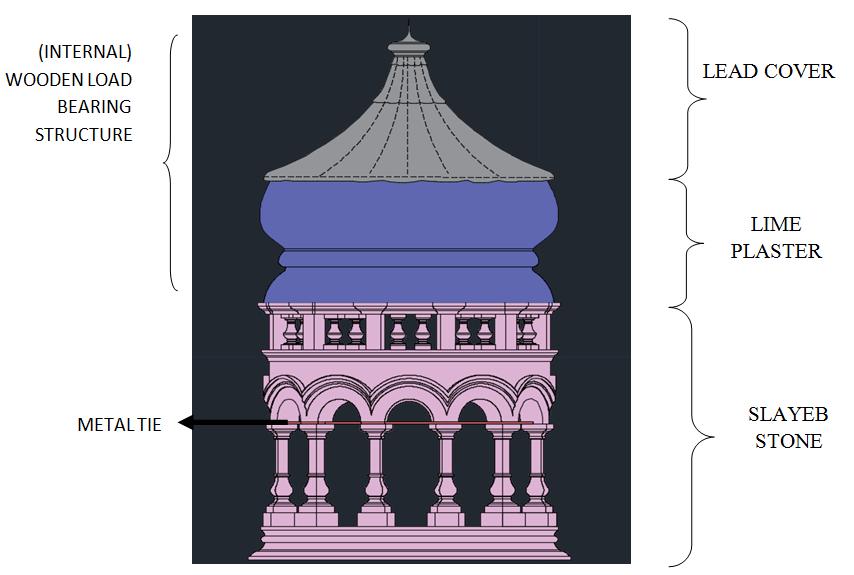

4 Η ιστορία του Ιερού Κουβουκλίου του Παναγίου Τάφου 1Η ΟΙΚΟΔΟΜΙΚΗ ΦΑΣΗ Περίοδος του Μεγάλου Κωνσταντίνου και της οικοδόμησης των κωνσταντίνειων καθιδρυμάτων ( μ.χ.) Η καταστροφή των Αγίων Προσκυνημάτων από τους Πέρσες (614 μ.χ.). Η ανοικοδόμηση του Ναού της Αναστάσεως από τον Πατριάρχη Μόδεστο Η καταστροφή των Αγίων Προσκυνημάτων από τον χαλίφη Hakem bi-amr-illah το1009 μ.χ. Η ανοικοδόμηση του Ναού της Αναστάσεως από τον αυτοκράτορα του Βυζαντίου Κωνσταντίνο ΙΧ τον Μονομάχο ( ). 2Η ΟΙΚΟΔΟΜΙΚΗ ΦΑΣΗ 11ος αι. Βυζαντινή περίοδος Πρώτη Σταυροφοριακή Περίοδος ( ) 3Η ΟΙΚΟΔΟΜΙΚΗ ΦΑΣΗ Η αναστηλωτική επέμβαση των Σταυροφόρων σε όψιμη Ρωμανική τεχνοτροπία, δίνει νέα φυσιογνωμία στην προηγούμενη επέμβαση του Μονομάχου, με την ενσωμάτωση όλων των Προσκυνημάτων κάτω από ένα οικοδόμημα Aπό την Κωνσταντίνεια στην Βυζαντινή στην Σταυροφοριακή στην Αναγεννησιακή και στην εποχή του Κομνηνού την οποία και αποκαθιστούμε Theo Mitropoulos Το Ιερό Κουβούκλιο (326 μ.χ) Theo Mitropoulos ( 614μ.Χ) μετά την μερική καταστροφή του από τους Πέρσες Theo Mitropoulos 8ος αι. μ.χ - Η αποκατάσταση του πυρήνα του Κουβουκλίου από τον πατριάρχη Μόδεστο Theo Mitropoulos (11ος αι. μ.χ). Η αποκατάσταση του σε σχήμα «άμβωνα» από τον Μονομάχο 1045 μ.χ Σταυροφοριακή φάση 12ος αι. μ.χ. De Brun 16 ος αι. Η σημερινή κατάσταση του ανακατασκευασμένου Ίερού Κουβουκλίου από τον Αρχιτέκτονα Κομνηνό το 1810 (μετά την φωτιά του 1808) και την προσθήκη σιδηρού κλωβού από τους Βρετανούς το 1947 για την αντιμετώπιση της προϊούσας παραμόρφωσής του

5 Παραμόρφωση του Ιερού Κουβουκλίου Κατακόρυφη αξονική τομή στη θέση της θύρας με θέα προς τον δεξιά αυτής κίονα (Εμ. Κορρές, 2015) Αίτιο της παραμόρφωσης η εξαλλοίωση των κονιαμάτων. Η διόγκωση της τοιχοποιίας οφείλεται: Στην εισροή υδάτων, μέσω της οπής του θόλου της Ροτόντας, μέχρι το 1870 (ιστορικό αίτιο) Όπως διαπιστώθηκε από το ΕΜΠ, η κύρια πηγή υγρασίας στη τοιχοποιία σήμερα είναι μέσω τριχοειδούς αναρρίχησης από τα περιβάλλοντα κανάλια και υπόγειους χώρους και δομές Ο τρούλος του Ι. Κουβουκλίου είναι κατακόρυφος και δεν παρουσιάζει απόκλιση από την κατακόρυφο Παραμορφώσεις του σιδηρού κλωβού Παραμορφωμένος είναι επίσης και ο σιδηρούς κλωβός 4-9cm. Σημαντική απόκλιση των πεσσών από την κατακόρυφο

6 Σκοπός & διεπιστημονική μεθοδολογία της έρευνας Τ Ε Κ Μ Η Ρ Ι Ω Σ Η Ολοκληρωμένη τεκμηρίωση του προβλήματος Γεωμετρική, Δομητική, Αρχιτεκτονική τεκμηρίωση Τεκμηρίωση και χαρακτηρισμός δομικών υλικών Αποκάλυψη οικοδομικών φάσεων και διάγνωση της φθοράς και της παθολογίας Δ Ι Α Γ Ν Ω Σ Η Αποτίμηση Υφιστάμενης Κατάστασης Έναντι Στατικών και Σεισμικών Φορτίων Π Ρ Ο Τ Α Σ Η Αρχές, δεοντολογία, προτάσεις και οδηγίες υλικών και επεμβάσεων συντήρησης, ενίσχυσης και αποκατάστασης Συνεχής ενημέρωση των τριών θρησκευτικών κοινοτήτων του Πανάγιου Ναού της Αναστάσεως στα Ιεροσόλυμα και οργάνωση επιστημονικού και θεσμικού διαλόγου για την λήψη αποφάσεων σχετικά με την καταλληλότερη λύση

7 ΚΑΙΝΟΤΟΜΟΣ ΔΙΑΓΝΩΣΗ ΤΩΝ ΜΗ-ΟΡΑΤΩΝ ΣΤΡΩΜΑΤΩΝ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ ΩΣ ΜΕΙΖΩΝ ΕΡΓΑΛΕΙΟ ΓΙΑ ΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΟΥ Μη-Καταστρεπτική προβολή της εσωτερικής δομής του Ιερού Κουβουκλίου του Παναγίου Τάφου με τη χρήση του Γεωραντάρ Προβολή της εσωτερικής δομής του Ιερού Κουβουκλίου του Παναγίου Τάφου : Ιερός Βράχος, Σταυροφορική Οικοδομική Φάση, Φάση του Κομνηνού Τεκμηρίωση των οικοδομικών φάσεων Η τρισδιάστατη αναπαράσταση του μνημείου επέτρεψε την εκτίμηση της ποσότητας των υλικών αποκατάστασης και συντήρησης

8 Πως ο χαρακτηρισμός των υλικών, η αρχιτεκτονική, ιστορική, και γεωμετρική τεκμηρίωση και η δομική αποτίμηση του μνημείου δρουν ως γνωσιολογική βάση υποστήριξης για τον σχεδιασμό της αποκατάστασης Χαρακτηρισμός των Υλικών Τρισδιάστατη Γεωμετρική Τεκμηρίωση Μοντέλο Πεπερασμένων Στοιχείων Παρούσα Κατάσταση Ενισχυμένη Κατάσταση

9 ΙΣΤΟΡΙΚΗ ΣΥΜΦΩΝΙΑ ΜΕΤΑΞΥ ΤΩΝ ΤΡΙΩΝ ΧΡΙΣΤΙΑΝΙΚΩΝ ΚΟΙΝΟΤΗΤΩΝ Η κοινή συμφωνία και το Status Quo εξουσιοδοτεί τον Ελληνορθόδοξο Πατριάρχη Ιεροσολύμων, σε διαρκή συνεργασία με τους προκαθήμενους των τριών Χριστιανικών Κοινοτήτων, των φυλάκων του Παναγίου Τάφου, τον Πατριάρχη Ιεροσολύμων, Θεόφιλο ΙΙΙ, τον Κουστωδό της Αγίας Γης του Τάγματος των Φραγκισκανών, Pierbattista Pizzaballa (έως Μάιο 2016), σημερινό Λατίνο Πατριάρχη στα Ιεροσόλυμα, και Fransesco Patton (από Ιούνιο 2016), καθώς και τον Αρμένιο Πατριάρχη στα Ιεροσόλυμα, κ.κ. Nourhan Manougian, να συντονίζει όλες τις επιστημονικές, τεχνικές και διαχειριστικές δομές του έργου.

10 Υλοποίηση Λήψη αποφάσεων Χρηματοδότηση Crowdsourcing φορέας υλοποίησης του έργου, το Τεχνικό Γραφείο των Τριών Χριστιανικών Κοινοτήτων Υψηλή επιστασία με συνεχή τεκμηρίωση, διάγνωση, πιλοτικές εφαρμογές και επικαιροποίηση της μελέτης από την διεπιστημονική ομάδα ΕΜΠ ΟΡΓΑΝΩΣΗ - ΔΙΑΧΕΙΡΙΣΗ ΕΡΓΟΤΑΞΙΟΥ Διεπιστημονικό Εργαστήριο Παρακολούθησης & Τεκμηρίωσης επί τόπου - Εκπαίδευση του τεχνικού προσωπικού Διασφαλίζεται η συνέχιση της προσκυνηματικής λειτουργίας του Παναγίου Τάφου

11 Χρηματοδότηση Ν. Μορόπουλος, Διαχειριστής Έργου Το έργο της Αποκατάστασης του Ιερού Κουβουκλίου του Παναγίου Τάφου έχει συλλέξει το συνολικό ποσό των 3.7 Εκ. Ευρώ σε κεφάλαιο, συμπεριλαμβανομένου την αυτοχρηματοδότηση των Κοινοτήτων. Οι συνολικές δαπάνες έως προσφάτως εκτιμώνται στα 3.45 Εκ. Ευρώ. Σε σύγκριση με τον αρχικό προϋπολογισμό ύψους 2.95 Εκ. Ευρώ, οι δαπάνες του έργου ξεπεράστηκαν κατά 16,47%. Οι τελικές δαπάνες για το έργο του θα αναθεωρηθούν σε δυο μήνες όπου θα έχουν εξοφληθεί όλα τα τιμολόγια αλλά εκτιμάται ότι δε θα υπάρχουν σημαντικές αποκλίσεις από τα έως τώρα δεδομένα. Το πλεόνασμα ύψους περίπου 250 Χιλ. Ευρώ οφείλεται σε δωρεά «της τελευταίας στιγμής», ύψους 150 Χιλ. Ευρώ, και μια σειρά μικρότερων δωρεών που αναφέρονται παρακάτω.

12 Οικονομικά του Έργου Ν. Μορόπουλος, Διαχειριστής Έργου Πηγή Χρηματοδότησης Ποσότητα σε Ευρώ Δωρεές 1,680, World Monuments Fund 1,153,899,54 Αυτοχρηματοδοτούμενες Δραστηριότητες 324, Κοινότητες Συνδρομή με Μετρητά 384, Aegean 159, Το έργο αυτό έγινε εφικτό λόγω των δωρεών. Εκφράζουμε την ευγνωμοσύνη μας προς όλους τους ευεργέτες και δωρητές για τη γενναιοδωρία τους

13 Ευεργέτες IOANA MARIA (MICA) ERTEGUN, ΜΕΓΑΛΗ ΕΥΕΡΓΕΤΙΔΑ JACK SHEAR, ΕΥΕΡΓΕΤΗΣ μέσω του World Monuments Fund Ν. Μορόπουλος, Διαχειριστής Έργου

14 Διεθνείς Δωρεές Donor Value DateNet Amount Currency ROE Amount (Euro) The Privy Purse, Amman Jordan 04/04/16 100,000 JOD , Boris Socol, St. Gallen 17/04/16 100,000 Euro , Siraj Fund Management Company 13/06/16 250,000 Euro , Capinvest M.I. Ltd 21/06/16 99,946 Euro , Μητροπολίτης πρώην Μαυροβουνίου κ. Αθανάσιος Γιέφτιτς 30/06/ Euro Bashar Qumseya, Amira e Qumseya 02/07/16 5,000 USD , Capinvest M.I. Ltd 13/07/16 99,961 Euro , Shareef Issa Dahabreh 02/08/ Euro Boris Socol, St. Gallen 03/08/16 100,000 Euro , Capinvest M.I. Ltd 08/08/16 99,946 Euro , Πατήρ Αλέξανδρος εκ Σερβίας 15/08/16 2,220 Euro , Μακαριώτατος Αρχιεπίσκοπος Κύπρου κ. Χρυσόστομος 02/09/16 10,000 Euro , Peter Pouloutidis 14/09/ USD Μητροπολίτης Μαυροβουνίου κ. Αμφιλόχιος 24/09/16 10,000 Euro , Archbishop Elisei Ukraine Iziumska 01/10/16 3,700 USD , Panayiota Varytou 03/10/16 3,500 AUD , Al Lahham 09/11/16 8,979 Euro , Representative Office of Hungary 20/11/16 100,000 Euro , Udeh for Import and Distribution 14/12/16 100,000 JOD , Vemorsita 16/12/16 70,046 Euro , Vemorsita 20/12/16 70,046 Euro , Vemorsita 20/12/16 60,046 Euro , Οικουμενικός Πατριάρχης Βαρθολομαίος 05/01/17 9,500 Euro , Palestine for Development 09/02/17 150,000 Euro ,000.00

15 Δωρεές από την Ελλάδα Ν. Μορόπουλος, Διαχειριστής Έργου Donor Value DateNet Amount Currency ROE Amount (Euro) Attica Bank 23/03/16 49,935 Euro , Athanasios Martinos 09/06/16 50,000 Euro , Παπαδοπούλου Σουλτάνα 15/06/16 1,000 Euro , Eurobank Ergasias S.A. 24/06/16 14,996 Euro , Μητροπολίτης Μεσογαίας 11/07/16 3,000 Euro , Ellinikos Syndesmos Panagiou Tafou 11/07/16 9,977 Euro , Πατήρ Κλεάνθης Παντελής 05/08/ Euro Πατήρ Ιωάννης Ιερομόναχος Σκήτης Αγίας Άννας 13/08/16 10,000 USD , Μητροπολίτης Σερρών κ' Νιγρίτης 23/08/16 6,200 Euro , Μητροπολίτης Εδέσσης Αλμωπίας κ' Πέλλης 20/09/16 1,000 Euro , Iera Koinotis Agiou Orous 28/09/16 14,959 Euro , Iera Moni Megistis Lavras 03/11/16 1,980 Euro , Μητρόπολη Δράμας 09/11/16 5,000 Euro , Ιερά Μονή Οσίου Γρηγορίου 15/11/16 1,000 Euro , Νικόλαος Αγαθοκλέους 02/12/16 3,000 Euro , Ιερά Μονή Φιλοθέου Αγίου Όρους 23/12/16 1,000 Euro ,000.00

16 Προϋπολογισμός του Έργου Ν. Μορόπουλος, Διαχειριστής Έργου Category Description Original Amount (Euro) Labor and Professional Services Materials, equipment and infrastructure Construction site general costs Project general costs Administration general costs Revision 1 Amount (Euro) Revision 2 Oct 2016 Amount Revision 3 Dec 2016 Amount Revision 4 Jan 2017 Amount Spent and accrued - to March 2017 I Cost of the Greek construction team 480, , , , , ,233 II Cost of the local construction team 240, ,000 30,000 30, III Accommodation and subsistence of the Greek construction team 115, , , , , ,002 IV Cost of scientific monitoring 220, , , , , ,000 III Accommodation and subsistence of the scientific team 120, ,800 60,000 60, V Air travel 0 169, , , , ,000 Labor and fees subtotal 1,175,000 1,332,357 1,160,000 1,160,000 1,160,001 1,169,235 VI Construction site 175, , ,000 1,000, , ,675 VII Conservation laboratory 175, , , , ,238 56,056 VIII Scientific monitoring laboratory 375, , , , , ,071 Materials, tools and equipment subtotal 725, ,173 1,340,000 1,631,096 1,671,095 1,484,802 IX Construction site management 170, , , , , ,200 Construction site secutiry 150, ,000 30, Construction site subtotal 320, , , , , ,200 Project management 120, X Project insurance 130,000 90,000 90,000 30,000 15,000 14,878 General project costs subtotal 250,000 90,000 90,000 30,000 15,000 14,878 XI Costs of administrative support 140, , ,000 84,205 84, ,200 XII Publicity and communication 150, , , , , ,000 General administration costs subtotal 290, , , , , ,200 Provision for extra costs XIII Provision for extra costs 190, , , , , ,483 Total 2,950,000 3,019,530 3,160,430 3,363,431 3,433,431 3,435,797 Σε σύγκριση με τον αρχικό προϋπολογισμό ύψους 2.95 Εκ. Ευρώ, οι δαπάνες του έργου ξεπεράστηκαν κατά 16,47%.

17 ΟΛΟΚΛΗΡΩΜΕΝΗ ΔΙΟΙΚΗΣΗ ΤΟΥ ΕΡΓΟΥ Project Owners Committee Custos of Franciscan Order Apostolic Administrator of Jerusalem Patriarch Theophilos III (Chairman) Armenian Patriarch Nourhan Manougian Pierbattista Pizzaballa (until May 2016) Francesco Patton (Since June 2016) Common Technical Bureau (Dr. Theodosios Mitropoulos, Osama Hamdan, Carla Benelli, Irene Badalian) Project Steering Committee (5-7 members) WMF/Mica Ertegun Fund/ Greek Orthodox Archdiocese of America (oversight) Patriarch Theophilos III (Chairman) Chief Supervising Scientist & Director of Materials and Rehabilitation Interventions Project Manager Ir. Nikos Moropoulos Site Manager Dr. Theodosios Mitropoulos Director of Restoration Prof. Emmanouil Korres Director of Reinforcement Prof. Kostantinos Spyrakos Director of Geometric Documentation Prof. Andreas Georgopoulos Deputy Site Manager Assist. Prof. Charalampos Mouzakis

18 Επιστημονική Υποστήριξη στη Λήψη Αποφάσεων Η ολοκληρωμένη επιστημονική διαχείριση του έργου έχει αναγνωριστεί ως η μόνη προϋπόθεση που μπορεί να αντιμετωπίσει με επιτυχία τους κινδύνους και τις αβεβαιότητες που προκύπτουν κατά την πρόοδο των εργασιών. Συνεχής επιστημονική τεκμηρίωση, παρακολούθηση και την αξιολόγηση όλων των στοιχείων που αποκτήθηκαν, σε πραγματική κλίμακα και σε πραγματικό χρόνο περιλαμβάνει την επιστημονική υποστήριξη στη λήψη αποφάσεων. Ως εκ τούτου, η ολοκληρωμένη διαχείριση του έργου επιτυγχάνεται επί τη βάσει της μελέτης του ΕΜΠ, καθώς και τις επιστημονικές εκθέσεις ΕΜΠ καθόλη τη διάρκεια υλοποίησης της μελέτης.

19 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα Προστασίας Μνημείων ΕΠΙΣΤΗΜΟΝΙΚΗ ΕΠΟΠΤΕΙΑ, ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΙ ΛΗΨΗ ΑΠΟΦΑΣΕΩΝ ΠΡΟΓΡΑΜΜΑ ΓΙΑ ΤΙΣ ΕΠΕΜΒΑΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ, ΕΝΙΣΧΥΣΗΣ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ ΤΟΥ ΠΑΝΑΓΙΟΥ ΤΑΦΟΥ ΣΤΟ ΝΑΟ ΤΗΣ ΑΝΑΣΤΑΣΕΩΣ ΣΤΑ ΙΕΡΟΣΟΛΥΜΑ Εθνικό Μετσόβιο Πολυτεχνείο Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Διεπιστημονική Ομάδα ΕΜΠ: Καθ. Ε. Κορρές, Καθ. Α. Γεωργόπουλος, Καθ. Α. Μοροπούλου, Καθ. Κ. Σπυράκος, Αν. Καθ. Χ. Μουζάκης, Αναπληρωτής Υπεύθυνος Εργοταξίου

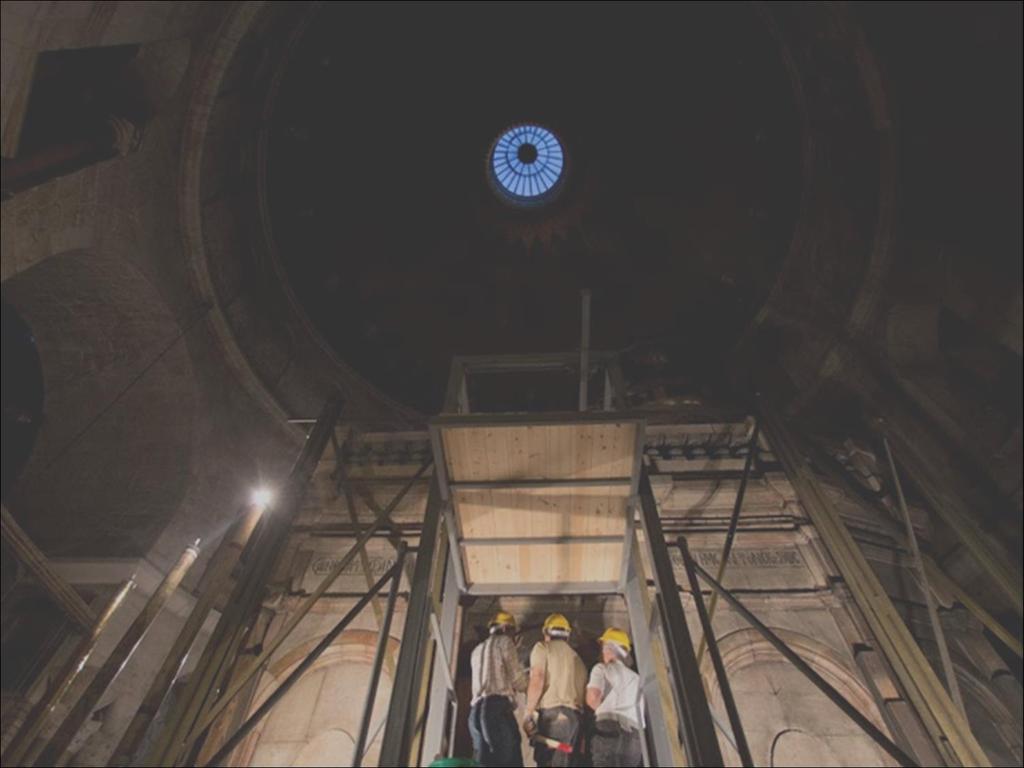

20 Η οργάνωση του εργοταξίου επιτρέπει την αδιάλειπτη προσκυνηματική και λατρευτική λειτουργία ΕΠΙΠΛΕΟΝ ΑΝΤΙΣΤΗΡΙΞΗ ( ΜΕΤΑΛΛΙΚΟΥ ΚΛΩΒΟΥ ΤΩΝ ΒΡΕΤΑΝΩΝ 1947 ( ) ) ΤΟΥ

21 ΡΟΗ ΤΩΝ ΠΡΟΣΚΥΝΗΤΩΝ ΚΑΙ ΑΣΦΑΛΕΙΑ

22 Το Εργαστήριο Συντήρησης εγκαταστάθηκε και λειτουργεί στη Γαλαρία των Λατίνων

23 Σε δύο χώρους του Ελληνορθόδοξου Πατριαρχείου στη Ροτούντα έχει εγκατασταθεί το Εργαστήριο Διεπιστημονικής Παρακολούθησης και Τεκμηρίωσης, το οποίο είναι σε διαρκή λειτουργία υπό την ευθύνη τςη διεπιστημονικής ομάδας του ΕΜΠ

24 Τα ελληνικά συνεργεία αναστηλωτών και συντηρητών δουλεύουν αδιάλειπτα ημέρα και νύχτα

25 ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ, ΕΝΙΣΧΥΣΗΣ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ Τα βασικά στάδια των εργασιών αποκατάστασης: Αποσυναρμολόγηση και απομάκρυνση ορθομαρμαρώσεων Απομάκρυνση αποσαθρωμένων και ασύμβατων κονιάματων από την τοιχοποιία που αποκαλύφθηκε Αρμολόγηση τοιχοποιίας Επισκευή και μερική ανακατασκευή περιοχών της τοιχοποιίας Ενεμάτωση μέχρι ύψους 3m Ανάταξη και αγκύρωση εξωτερικών πεσσών Επανατοποθέτηση ορθομαρμαρώσεων Ανάταξη και αγκύρωση μπαλούστρων Διάγραμμα ανάπτυξης των εργασιών (Ομ. Καθ. Εμ. Κορρές) Ενεμάτωση ανώτερης ζώνης και οροφής Ανάταξη και αγκύρωση εσωτερικών μαρμάρων Επεμβάσεις συντήρησης του κρεμμυδόσχημου τρούλου (Onion Dome), του θόλου του Παρεκκλησίου του Αγγέλου και του θόλου του ταφικού θαλάμου Εφαρμογή τελικού κονιάματος αρμολόγησης Επεμβάσεις καθαρισμού και προστασίας των εσωτερικών και εξωτερικών αρχιτεκτονικών επιφανειών καθώς και άλλων διακοσμητικών στοιχείων

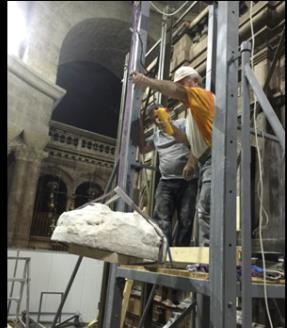

26 ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΜΑΚΡΥΝΣΗ ΤΩΝ ΛΙΘΩΝ ΤΩΝ ΦΑΤΝΩΜΑΤΩΝ Σχέδιο από τη Τρισδιάστατη Γεωμετρική Τεκμηρίωση Διαδικασία απομάκρυνσης Κωδικός Λίθου Γεωμετρική Τεκμηρίωση κάθε λίθου Τα δεδομένα χρησιμοποιούνται για την αξιολόγηση των επεμβάσεων Απομάκρυνση λίθων και μεταφορά τους στο εργαστήριο συντήρησης

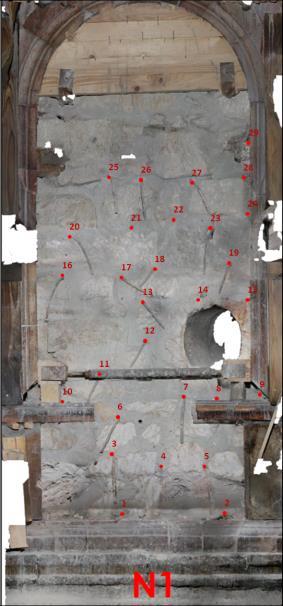

27 ΑΦΑΙΡΕΣΗ ΑΠΟΣΑΘΡΩΜΕΝΩΝ ΚΑΙ ΑΣΥΜΒΑΤΩΝ ΚΟΝΙΑΜΑΤΩΝ Παρακολούθησ η Θερμουγρικής απόδοσης Προειδοποίηση συνεχιζόμενης αναρριχώμενης υγρασίας ΑΡΜΟΛΟΓΗΣΗ ΤΟΙΧΟΠΟΙΙΑΣ ΜΕ ΚΟΝΙΑΜΑ ΑΠΟΚΑΤΑΣΤΑΣΗΣ Κονίαμα Γεμίσματος Κομνηνού πίσω από το Φάτνωμα Ν4 Jerusalem Patriarchate National Technical University of Athens Jerusalem Patriarchate National Technical University of Athens Καθαρισμένη Τοιχοποιία Αρχιτεκτονική και Γεωμετρική Τεκμηρίωση της Ιστορικής Τοιχοποιίας ΠΡΟΤΑΣΗ ΜΕΛΕΤΗΣ Συμβατό με τα αυθεντικά Κονιάματα: Ποζολανικό ασβεστοκονίαμα (υψηλής δραστικότητας), με αδρανή χαλαζία, με μέγιστη διάμετρο κοκκοδιαβάθμισης 2mm και προσθήκη ορυκτών ανόργανων ινών. Σε συμφωνία με τις απαιτήσεις επιτελεστικότητας του μοντέλου πεπερασμένων στοιχείων: αντοχή σε θλίψη> 15 MPa ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ MasterEmaco S 285 TIX Κονίαμα ασβέστη-μετακαολινη (υψηλής δραστικότητας), χωρίς την παρουσία τσιμέντου με πυριτικά αδρανή, με μέγιστη διάμετρο κοκκοδιαβάθμισης 2mm και προσθήκη ορυκτών ανόργανων ινών. Αντοχή σε θλίψη >15 MPa

28 ΜΕΡΙΚΗ ΑΝΟΙΚΟΔΟΜΗΣΗ ΠΕΡΙΟΧΩΝ ΤΗΣ ΤΟΙΧΟΠΟΙΪΑΣ ΓΙΑ ΤΗΝ ΑΝΤΙΜΕΤΩΠΙΣΗ ΤΗΣ ΔΙΟΓΚΩΣΗΣ, ΤΗΣ ΔΟΜΙΚΗΣ ΑΝΕΠΑΡΚΕΙΑΣ ΚΑΙ ΒΛΑΒΗΣ ΤΗΣ ΤΟΙΧΟΠΟΙΪΑΣ Γεωμετρική και Αρχιτεκτονική Τεκμηρίωση Η νέα τοιχοποιία κατασκευάστηκε χρησιμοποιώντας ορθογώνιους δομόλιθους, με σχετικά τυποποιημένες διαστάσεις, ώστε να εξασφαλίζεται η συμβατότητα και να ενισχυθεί η μηχανική συμπεριφορά και η ομοιογένεια. Η πέτρα Jammain, ένας μπεζ ασβεστόλιθος από την Παλαιστίνη, είναι ένα είδος Mizzy και επιλέχθηκε ως ο πλέον συμβατός λίθος (Fc 70MPa) Βασικές Προυποθέσεις που εκπληρώθηκαν: Ασφάλεια - Δομική Ακεραιότητα του Μνημείου. Συμβατότητα νέου λίθου με τα Ιστορικά Υλικά. Διατήρηση του Ιερού Βράχου Φάτνωμα προτού την αφαίρεση των πλακών Φάτνωμα μετά την αφαίρεση των πλακών Εσωτερική Ιστορική Τοιχοποιία μετά την αφαίρεση των πλακών Ο σχεδιασμός της κατασκευής της νέας τοιχοποιίας βασίστηκε σε δεδομένα από τη γεωμετρική και αρχιτεκτονική τεκμηρίωση για να διασφαλίζεται ότι η νέα τοιχοποιία συμμορφώνεται με το σχήμα του Ιερού Βράχου και δεν εμποδίζει την τελική επανασυναρμολόγηση των εξωτερικών φατνωμάτων

29 ΟΜΟΓΕΝΟΠΟΙΗΣΗ ΟΙΚΟΔΟΜΙΚΩΝ ΦΑΣΕΩΝ ΚΑΙ ΣΤΕΡΕΩΣΗ ΤΟΥ ΙΕΡΟΥ ΒΡΑΧΟΥ ΜΕ ΤΗΝ ΕΦΑΡΜΟΓΗ ΣΥΜΒΑΤΟΥ ΕΝΕΜΑΤΟΣ ΖΩΝΗ 3 ΖΩΝΗ Η γεωμετρική και αρχιτεκτονική τεκμηρίωση επιτρέπουν το σχεδιασμό και τον έλεγχο της διαδικασίας της ενεμάτωσης Τοποθέτηση σωληνίσκων ενεμάτωσης - Δημιουργία πλέγματος σε διαφορετικά βάθη βάσει τομών τρισδιάστατου μοντέλου ΖΩΝΗ 2: 1,5-3,0m ΖΩΝΗ 1: <1,5m 2/3 1/2 1/3

30 ΑΠΟΤΙΜΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑΣ ΕΝΕΜΑΤΩΣΗΣ ΜΕΣΩ ΜΗ ΚΑΤΑΣΤΡΕΠΤΙΚΩΝ ΤΕΧΝΙΚΩΝ Ανάλυση των θέσεων διαφυγής ενέματος για την περίπτωση του σωληνίσκου Ν3_01, σε συσχέτιση με τα αποτελέσματα της διασκόπησης με γεωραντάρ, υποδεικνύει επιτυχής ομογενοποίηση της εσωτερικής δομής, ιδιαίτερα στις διεπιφάνειες των διαφόρων οικοδομικών φάσεων της τοιχοποιίας, του Ιερού Βράχου και της σύγχρονης επέμβασης

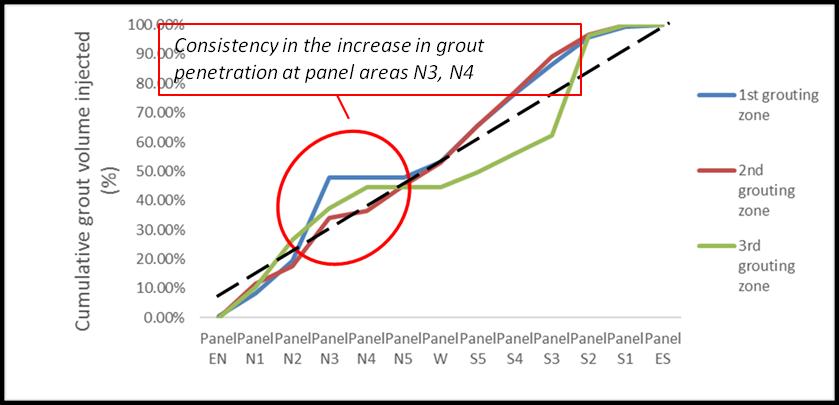

31 Αθροιστικός Ογκος % Εγχυμένου Ενέματος - 1 η Ζώνη Διάγραμμα Ενεμάτωσης 2 ης Ζώνης σε συγκρίση με την 1 η Μη-Καταστρεπτικές Τεχνικές υποστηρίζουν τη λήψη αποφάσεων Δυτικό Φάτνωμα πριν την Ενεμάτωση, 26/09/2016 Οι περιοχές των φατνωμάτων που βρίσκονται υψηλότερα, εμφάνισαν μεγαλύτερη απορρόφηση ενέματος (~40%), γεγονός που συμφωνεί με τα αποτελέσματα της Θερμογραφίας Υπερύθρου που έλαβαν χώρα αμέσως μετά την ενεμάτωση των κάτω ζωνών, τα οποία υπέδειξαν την παρουσία κενών σε αυτές τις περιοχές και την ανάγκη ενεμάτωσης τους Δυτικό Φάτνωμα μετά την Ενεμάτωση, 14/11/2016

32 ΑΝΑΤΑΞΗ ΕΞΩΤΕΡΙΚΩΝ ΚΟΛΟΝΩΝ Ιανουάριος 2016 Διαδικασία Αναταξης Κολώνας Αποτίμηση της μείωσης των αποκλίσεων από την καθετότητα, κατά τη διάρκεια των εργασιών 1947 Αύγουστος Οκτώβριος 2016 Μια από τις βασικές απαιτήσεις, πριν από την επανασυναρμολόγηση των λίθων των φατνωμάτων και την προσθήκη του σκυροδέματος μεταξύ της τοιχοποιίας και των φατνωμάτων, είναι η επαναφορά των μετατοπισμένων πεσσών.

33 Ενίσχυση Τιτανίου Επιτόπου αποτίμηση της χρήσης βλήτρων και αγκυρίων τιτανίου, σύμφωνα με τον σχεδιασμό της μελέτης Άνοιγμα οπών στις κολόνες για την εγκατάσταση αγκυρίων τιτανίου Επιτόπου δοκιμές εξόλκευσης Η μέγιστη δύναμη των αγκυρώσεων είναι κατά πολύ υψηλότερη από την απαιτούμενη βάσει της ανάλυσης του μοντέλου πεπερασμένων στοιχείων Λίθινες τάπες για την κάλυψη των οπών

34 Η ΨΗΦΙΑΚΗ ΤΕΚΜΗΡΙΩΣΗ ΣΕ ΣΥΝΔΥΑΣΜΟ ΜΕ ΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΩΝ ΠΕΙΡΑΜΑΤΩΝ ΕΞΟΛΚΕΥΣΗΣ ΚΑΙ ΤΗΝ ΑΝΑΛΥΣΗ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΕΠΙΤΡΕΠΕΙ ΤΟ ΣΧΕΔΙΑΣΜΟ ΑΓΚΥΡΩΣΗΣ ΤΩΝ ΟΡΘΟΜΑΡΜΑΡΩΣΕΩΝ Υπολογισμό των σεισμικών φορτίων για το σχεδιασμό των αγκυρώσεων των ορθομαρμαρώσε ων μέσω ανάλυσης FEM Τρισδιάστατη Τεκμηρίωση των λίθων Σχέδιο Θέσεων Ενίσχυσης Η αρχιτεκτονική και γεωμετρική τεκμηρίωση επιτρέπει τον σχεδιασμό των θέσεων των αγκυρίων και βλήτρων

35 ΑΝΑΤΑΞΗ ΚΑΙ ΑΓΚΥΡΩΣΗ ΕΣΩΤΕΡΙΚΗΣ ΟΡΘΟΜΑΡΜΑΡΩΣΗΣ Ανάταξη Αγκύρωση Μαρμάρινη Τάπα Σχέδιο Αγκύρωσης Κολόνων στο Εσωτερικό του Παρεκκλησίου του Αγγέλου (από Αναπλ. Καθ. Χάρη Μουζάκη) Τρισδιάστατη Αναπαράσταση του Εσωτερικού του Παρεκκλησίου του Αγγέλου

36 ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΟΡΘΟΜΑΡΜΑΡΩΣΕΩΝ Χρήση πλέγματος τιτανίου Σημ.: Το πλέγμα τιτανίου δεν φέρει φορτία, αλλά η χρήση του διασφαλίζει την συνοχή της ζώνης σκυροδέτησης

37 ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΟΡΘΟΜΑΡΜΑΡΩΣΕΩΝ Επανατοποθέτηση μελών ορθομαρμάρωσης Η διαδικασία επανατοποθέτησης

38 ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΟΡΘΟΜΑΡΜΑΡΩΣΕΩΝ Εφαρμογή βελτιστοποιημένου σκυροδέματος Χρήση συμβατού και επιτελεστικού «σκυροδέματος» για να πληρώσει το κενό μεταξύ της τοιχοποιίας και των ορθομαρμαρώσεων. Όπου το κενό ήταν μικρότερο των 12mm, εφαρμόστηκε το κονίαμα αποκατάστασης Έγινε πλήρης καταγραφή των δεδομένων τα οποία τροφοδοτήθηκαν στο μοντέλο πεπερασμένων στοιχείων

39 Η ΤΡΙΣΔΙΑΣΤΑΤΗ ΑΠΟΤΥΠΩΣΗ ΚΑΙ Η ΔΟΜΙΚΗ ΑΝΑΛΥΣΗ ΥΠΟΣΤΗΡΙΖΟΥΝ ΤΟΝ ΣΧΕΔΙΑΣΜΟ ΤΩΝ ΕΠΕΜΒΑΣΕΩΝ ΣΥΝΤΗΡΗΣΗΣ, ΕΝΙΣΧΥΣΗΣ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗΣ Γεωαναφερμένη Αρχιτεκτονική Ανάλυση με ενσωματωση των δεδομενων από τον Χαρακτηρισμό Υλικών και της Γεωμετρικής Τεκμηρίωσης. Τρισδιάστατη Αναπαράσταση της Εσωτερικής Ξύλινης Δομής (μπαγδατί) του Τρούλου

40 ΜΕΤΑΛΛΙΚΗ ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΕΞΩΤΕΡΙΚΟΥ ΤΡΟΥΛΟΥ Συναρμολόγηση και λεπτομέρειες του εγκατεστημένου μεταλλικού στηρίγματος Σχέδιο από τον Καθ. Εμμ. Κορρέ Εκτιμήσεις από τον Αν. Καθ. Χαρ. Μουζάκη ΑΠΕΝΤΟΜΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΡΟΥΛΟΥ ΑΠΌ ΞΥΛΟΦΑΓΑ ΕΝΤΟΜΑ ΚΑΙ ΜΥΚΗΤΕΣ Καθ. A. Μοροπούλου*, Δρ. Αικ. Δελέγκου*, Δρ. Α. Τζαγκαράκης, MSc** * Σχολή Χημικών Μηχανικών ΕΜΠ, ** Τμήμα Επιστήμης Φυτικής Παραγωγής, Γεωπονικού Πανεπιστημίου Αθηνών, Ελλάδα Διαδικασία Απεντόμωσης Σύστημα Εξαερισμού Προσβεβλημένο ξύλινο κομμάτι

41 ΚΑΘΑΡΙΣΜΟΣ ΕΝΙΣΧΥΣΗ ΚΑΙ ΣΤΕΡΕΩΣΗ ΤΩΝ ΡΩΓΜΩΝ ΕΠΕΜΒΑΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΟΝ ΕΞΩΤΕΡΙΚΟ ΤΡΟΥΛΟ ΕΦΑΡΜΟΓΗ ΤΟΥ ΕΠΙΧΡΙΣΜΑΤΟΣ (ΔΥΟ ΣΤΡΩΜΑΤΑ) 1 ο Στρώμα: MasterEmaco STIX ο Στρώμα (εξωτερικό): Κοσκινισμένο MasterEmaco STIX 285 στο 1mm. ΣΥΝΤΗΡΗΣΗ ΤΟΙΧΟΓΡΑΦΙΑΣ ΕΠΙΖΩΓΡΑΦΙΣΗ

42 ΕΠΕΜΒΑΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΟΝ ΘΟΛΟ ΤΟΥ ΤΑΦΙΚΟΥ ΘΑΛΑΜΟΥ Μετά τις επεμβάσεις καθαρισμού Επεμβάσεις καθαρισμού με Vulpex Γενική όψη πριν τις επεμβάσεις καθαρισμού

43 1 ο Στρώμα: MasterEmaco STIX ο Στρώμα (πάνω): Κοσκινισμένο MasterEmaco STIX 285 στο 1mm. 3 ο Στρώμα: Marmorino Τελικό Φινιρισμα 3 ο Στρώμα: Marmor ino Εισαγωγή Καρφιών Τιτανίου μήκους 8mm. Πλήρωση Κενών και Ρωγμών ΕΠΕΜΒΑΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΟ ΘΟΛΟ ΤΟΥ ΠΑΡΕΚΚΛΗΣΙΟΥ ΤΟΥ ΑΓΓΕΛΟΥ

44 ΕΠΕΜΒΑΣΕΙΣ ΚΑΘΑΡΙΣΜΟΥ Πριν τον καθαρισμό Πιλοτικές επεμβάσεις καθαρισμού ΑΠΟ ΤΗΝ ΠΙΛΟΤΙΚΗ ΣΤΗΝ ΤΕΛΙΚΗ ΕΦΑΡΜΟΓΗ

45 Πιλοτικές Επεμβάσεις Προστασίας ΕΠΕΜΒΑΣΕΙΣ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΤΙΣ ΠΙΛΟΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΣΤΗΝ ΤΕΛΙΚΗ Αποτίμηση Τελικές επεμβάσεις Προϊόν προστασίας: Υδατική διασπορά κεριού Λήψη Απόφασης Η συμπεριφορά των προσκυνητών πρέπει να αλλάξει, για να διασφαλιστεί η αειφορία. Το σβήσιμο των κεριών πάνω στις αρχιτεκτονικές επιφάνειες του Ιερού Κουβουκλίου πρέπει

46 ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΕΞΑΕΡΙΣΜΟΥ ΚΑΙ ΑΦΥΓΡΑΝΣΗΣ Εθνικό Μετσόβιο Πολυτεχνείο, Καθ. Α. Μοροπούλου, Μ. Αγαπάκης**, Α. Φραγκιαδουλάκης** ** Μηχανολόγος Μηχανικός

47 Απωθητικά πτηνών με χρήση συστήματος υπερήχων Καθ. Α. Μοροπούλου*, Μ. Αγαπάκης**, Α. Φραγκιαδουλάκης**, Ι. Αγαπάκης*** * Σχολή Χημικών Μηχανικών, ΕΜΠ, ** Μηχανολόγος Μηχανικός*** Χημικός Μηχανικός Ηχεία Μονάδα ελέγχου Θέσεις συστημάτων Σύστημα 1 Τμήματα συστήματος 1. Μονάδα Ελέγχου 2. Τροφοδοτικό 3. Ηχεία 4. Βάση Τοποθέτησης Σύστημα 3 Σύστημα 2

48 Οι Στόχοι στον Πυρήνα του Έργου είναι: Διατήρηση των Αξιών Δομοστατική Ακεραιότητα Αειφορία Με την Ολοκλήρωση του Έργου μπορούμε να αναρωτηθούμε: Ικανοποιήθηκαν τελικά αυτοί οι Στόχοι;

49 ΕΚΜΗΔΕΝΙΣΜΟΣ ΤΩΝ ΠΑΡΑΜΟΡΦΩΣΕΩΝ - ΣΗΜΑΝΤΙΚΗ ΜΕΙΩΣΗ ΤΩΝ ΑΠΟΚΛΙΣΕΩΝ ΑΠΟ ΤΗΝ ΚΑΤΑΚΟΡΥΦΟ Καθ. Α. Γεωργόπουλος*, Αν. Καθ. Ε. Λαμπρου*, Αν. Καθ. Γ. Πανταζής* * Σχολή Αγρονόμων Τοπογράφων Μηχανικών ΕΜΠ Επίτευξη μηδενικής απόκλισης από την κατακόρυφο κατά την εξέλιξη του έργου Χρονική εξέλιξη των αποκλίσεων των πεσσών από την καθετότητα - εκμηδενισμός των παραμορφώσεων

50 ΔΙΑΣΦΑΛΙΣΗ ΔΟΜΟΣΤΑΤΙΚΗΣ ΑΚΕΡΑΙΟΤΗΤΑΣ Γεωμετρική Τεκμηρίωση - Δεδομένα Εισόδου Καθ. Α. Γεωργόπουλος, Αν. Καθ. Γ. Πανταζής, Αν. Καθ. Ε. Λάμπρου, ΕΤΕΠ Σ. Ταπεινάκη, ΕΤΕΠ Σ. Σοϊλέ, Υπ. Δρ. Ε. Τσιλιμαντού, Εργαστήριο Φωτογραμμετρίας, ΕΜΠ Υλικα και Επεμβάσεις - Δεδομένα Εισόδου Καθ. Α. Μοροπούλου, Υπ. Δρ. Μ. Αποστολοπούλου, Υπ. Δρ. Εμμ. Αλεξάκης, ΕΔΙΠ Δρ. K. Λαμπρόπουλος Εργαστήριο Τεχνικής και Επιστήμης των Υλικών, ΕΜΠ Βελτιστοποιημένη Υπολογιστική Μοντελοποίηση και Ανάλυση Καθ. Κ. Σπυράκος, Αν. Καθ. Χαρ. Μουζάκης, Δρ. Λ. Καραπίττα, Πολ. Μηχανικός, Ερευνητής ΕΜΠ, Δρ. Χ. Μανιατάκης, Πολ. Μηχανικός, Ερευνητής ΕΜΠ, Σ. Ασημακόπουλος, Τεχνικός ΕΜΠ, Υπ. Δρ. Λ. Πανουτσοπούλου Εργαστήριο Σεισμικής Τεχνολογίας Φέρουσα Δομή Στρώματα Διαφορετικών Υλικών Ανάπτυξη Βελτιστοποιημένων Υπολογιστικών Μοντέλων και Αποτίμηση της Κατάστασης Ενίσχυσης σε Στατική και Σεισμική (Δυναμική) φόρτιση στο Ιερό Κουβούκλιο.

51 Η ΑΠΟΚΡΙΣΗ ΤΟΥ ΑΠΟΚΑΤΕΣΤΗΜΕΝΟΥ ΚΟΥΒΟΥΚΛΙΟΥ ΕΠΙΒΕΒΑΙΩΝΕΤΑΙ Το αποκατεστημένο Κουβούκλιο πληροί τα κριτήρια επιτελεστικότητας σε σχέση με την εμφάνιση βλαβών, σε σεισμική φόρτιση Αρχική Κατάσταση Σεισμική Δραστηριότητα στην περιοχή των Ιεροσολύμων Φέρει αποτελεσματικά και ομοιογενώς τις μέγιστες κύριες τάσεις Μετά τις εργασίες

52 Με διασφαλισμένη τη δομοστατική ακεραιότητα του Ι. Κουβουκλίου, ο Μεταλλικός Κλωβός, που εγκαταστάθηκε από τους Βρετανούς το 1947 (Freeman) με σκοπό την άρση των παραμορφώσεων και τη διασφάλιση της ασφάλειας του, αφαιρέθηκε

53 ΑΠΟΜΑΚΡΥΝΣΗ ΜΕΤΑΛΛΙΚΟΥ ΚΛΩΒΟΥ Το Ιερό Κουβούκλιο είναι ξανά ελεύθερο μετά από 70 χρόνια Πλέον είναι μόνο στα χέρια των τριών χριστιανικών κοινοτήτων, επιφορτισμένες με την προστασία του, σύμφωνα με το Status Quo ΠΡΙΝ ΤΗΝ ΕΝΑΡΞΗ ΤΩΝ ΕΡΓΑΣΙΩΝ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΟΥ ΕΡΓΟΥ

54 ΔΙΑΤΗΡΗΣΗ ΤΩΝ ΑΞΙΩΝ ΕΥΡΗΜΑΤΑ

55 ΔΙΑΤΗΡΗΣΗ ΤΩΝ ΑΞΙΩΝ ΕΥΡΗΜΑΤΑ Ο Κομνηνός έχτισε ένα εντελώς καινούριο Κουβούκλιο γύρω από τα υπολείμματα του Ιερού Βράχου ή ενσωμάτωσε τμήματα του παλαιότερου Κουβουκλίου που διασώθηκαν από την καταστροφική φωτιά; Πιθανά υπολείμματα της κατασκευαστικής φάσης των Σταυροφόρων Proposed layering of the Holy Aedicule based on GPR prospection, before the start of restoration Works. Επιβεβαίωση της αρχιτεκτονικής ανάλυσης και της διασκόπησης με γεωραντάρ, σχετικά με την εσωτερική διαστρωμάτωση του Κουβουκλίου Τριγωνικά θραύσματα με διακοσμητικά κυμάτια Κεραμικός σωλήνας υδροροή εντός της Κομνήνιας τοιχοποίας Ο Κομνηνός πιθανότατα διατήρησε τον πυρήνα της παλαιότερης τοιχοποιίας, τουλάχιστον στα κατώτερα τμήματα, που θεωρείται ότι κατασκευάστηκαν από τον Μονομάχο, μετά τις παρεμβάσεις των Σταυροφόρων, ενσωματώνοντας κύρια δομικά υλικά στην νεώτερη κατασκευαστική φάση. Επιπρόσθετα, οι ανακατασκευασμένες τοιχοποιίες που δεν έχουν κατασκευαστεί σε κανονική δόμηση, είναι δείγματα ότι η ανακατασκευή του Κομνηνού

56 Γεωμετρική Τεκμηρίωση - Τρισδιάστατη Αναπαράσταση του Ταφικού Θαλάμου πριν το Άνοιγμα του Τάφου

57 Αποκάλυψη του ταφικού μνημείου Άρση της ταφικής πλάκας

58

59 ΚΑΙΝΟΤΟΜΟΣ ΕΠΙΘΕΩΡΗΣΗ ΑΠΟ ΤΟ ΕΜΠ ΓΙΑ ΤΗΝ ΑΠΟΚΑΛΥΨΗ ΤΗΣ ΜΟΡΦΟΛΟΓΙΑΣ ΤΟΥ ΤΑΦΙΚΟΥ ΜΝΗΜΕΙΟΥ Διασκοπήσεις Γεωραντάρ Ευρήματα Τομογραφίας Υπερήχων Μικροσκοπία Οπτικών Ινών στην Επιφάνεια του Ιερού Βράχου στο Ταφικό Μνημείο

60 Πιθανή σχηματική αναπαράσταση (τομή) του Ταφικού Θαλάμου, βασισμένο στα ευρήματα των μη καταστρεπτικών τεχνικών Διασκοπήσεις με γεωραντάρ Ο τάφος μπορεί να έχει κλείσει, αλλά η έρευνα συνεχίζεται, προκειμένου να πάρουμε απαντήσεις σχετικά με την ιστορία, τη διαμόρφωση και τη μορφολογία του ταφικού συγκροτήματος

61 Αποτελέσματα Αρχαιομετρικής Ανάλυσης Καθ. Α. Μοροπούλου*, Δρ. Αικ. Δελέγκου*, Υπ. Διδ. Μ. Αποστολοπούλου*, Αν. Καθ. Ν. Ζαχαριάς** * Σχ. Χημ. Μηχ. ΕΜΠ., **Εργ. Αρχαιομετρίας, Παν. Πελοποννήσου Δείγμα κονιάματος από την τοιχοποιία στο Ν5, στην ΒΔ γωνία του Τάφου, φέρει κόκκινες ψηφίδες και χρονολογήθηκε στην περίοδο αποκατάστασης του Bonifacio JHS_SecN5_mos.m Η αρχαιομετρική ανάλυση αποκάλυψε ότι το κονίαμα που συνδέει τη δεύτερη πλάκα (γκρι) με την ταφική κλίνη χρονολογείται στην περίοδο του Μέγα Κωνσταντίνου (352 ± 135) 1562μΧ ± 37 JHS_Arc_m2 352μΧ ± 135 JHS_Arc_m1 Μια συγκριτική μελέτη του κονιάματος κάτω από τη πορτοκαλί πλάκα με άλλα δείγματα κονιαμάτων από το Κουβούκλιο ενισχύει τις ιστορικές εκτιμήσεις για την προέλευση της πάνω πλάκας στην περίοδο μεταξύ της άλωσης της Ιερουσαλήμ το 1244 και την Αποκατάσταση του Bonifacio το : Διακοσμημένος με πορφυρή πλάκα, με στρογγυλεμένη περιμετρική απόληξη, και στη μέση ήταν λαξευμένη μια σχισμή, Biddle M. The Tomb of Christ, p.88, (1999) Η αρχαιομετρική ανάλυση στο δείγμα κονιάματος από τον βόρειο πεσσό της τοιχοποιίας που χωρίζει τον Ταφικό Θάλαμο από το Παρεκκλήσι του Αγγέλου υπέδειξε ως περίοδο τοποθέτησης του κονιάματος το 1062 ±75, αποτέλεσμα σε συμφωνία με τον Biddle, 1999, που τοποθετεί την κατασκευή του ανατολικού τοίχου του Ταφικού Θαλάμου μεταξύ του /8 Αποκατάσταση Μονομάχου Επεμβάσεις Σταυροφόρων 1062μΧ ± 75 JHS_TEn_m1

62 Ο Ιερός Βράχος από την Κωνσταντίνεια εποχή έως την Αποκατάσταση του Bonifacio JHS_RC_m1 Η αρχαιομετρική ανάλυση των δυο τύπων κονιάματος που βρέθηκαν στη ρωγμή του Βράχου, υποδεικνύει την εφαρμογή κονιαμάτων στον Βράχο, από την Κωνσταντίνεια εποχή έως την αποκατάσταση του Bonifacio JHS_RC_m5 327μΧ ± 130 Παράθυρο παρακολούθησης Ιερού Βράχου στον Ταφικό Θάλαμο 1567μΧ ± 35

63 ΧΡΟΝΟΛΟΓΗΣΗ ΜΕΣΩ ΦΩΤΑΥΓΕΙΑΣ - TL/OSL Luminescence Καθ. Α. Μοροπούλου*, Δρ. Αικ. Δελέγκου*, Υπ. Διδ. Μ. Αποστολοπούλου*, Αν. Καθ. Ν. Ζαχαριάς** * Σχ. Χημ. Μηχ. ΕΜΠ., **Εργ. Αρχαιομετρίας, Παν. Πελοποννήσου ħω 1 ħω 2 Ισοδύναμη δόση (Gy)/ Ετήσια Δόση (Gy/ka) Απαιτείται η μέτρηση 10 παραμέτρων μεταξύ των οποίων: σήμα φωταύγειας διόρθωση σήματος Μορφή αύξησης σήματος Μέτρηση υγρασίας δείγματος Υπολογισμός κοσμικής ακτινοβολίας Υπολογισμός ουρανίου, θορίου και καλίου ΗΛΙΚΙΑ = ED/DR Χρήση της μεθόδου της Οπτικά Διεγερμένης Φωταύγειας (OSL) η οποία αποτελεί τεχνική των μεθόδων Φωταύγειας με κύριες τεχνικές την Θερμοφωταύγεια (TL) και την OSL με σκοπό την εκτίμηση απόλυτης ηλικίας Διάταξη οργάνου TL/OSL Δείγματα Ιερού Κουβουκλίου

64 ΑΠΟΚΑΛΥΨΗ ΤΩΝ ΑΞΙΩΝ

65 Αποκάλυψη του Ιερού Βράχου, του αρχέτυπου υλικού του ταφικού μνημείου Παράθυρο παρατήρησης Ιερού Βράχου

66 Διατήρηση των επιχρυσωμένων μαρμάρινων διακοσμητικών στοιχείων Οι επιχρυσώσεις δεν αντιστοιχούν με το σχετικά λιτό Κουβούκλιο, το οποίο κατασκευάστηκε στο λιτό μπαρόκ στυλ του Κομνηνού, αλλά αντιστοιχούν στην ροκοκό αρχιτεκτονική. Θεωρείται στοιχείο ασύμβατο με το Κουβούκλιο του Κομνηνού Οι επιχρυσώσεις θα συντηρηθούν και θα διατηρηθούν, αλλά δεν θα αναπαραχθούν

67 Αποκάλυψη και συντήρηση των frescoes του Ταφικού Θαλάμου Πριν τον καθαρισμό Πριν τον καθαρισμό Μετά τον καθαρισμό Πριν τον καθαρισμό Μετά τον καθαρισμό Πριν τον καθαρισμό Μετά τον καθαρισμό

68 Αισθητική αποκατάσταση του opus sectile στο Παρεκκλήσι του Αγγέλου Αισθητική Αποκατάσταση του opus sectile τοποθετώντας νέα τμήματα λίθου slayeb και μαύρου ασβεστόλιθου Διαδικασία κοπής των λίθινων στοιχείων αποκατάστασης του opus sectile

69 Αποκάλυψη, καθαρισμός και προστασία του εσωτερικού του μικρού θόλου του Τρούλου Το fresco που αποκαλύφθηκε στο εσωτερικό του μικρού θόλου του Τρούλου Κατά τον καθαρισμό Φεγγάρι Λεπτομέρεια αποκαλυμμένου fresco Ουράνιο Τόξο Πριν τον καθαρισμό Ήλιος Μετά τον καθαρισμό

70 Η υπογραφή της αποκατάστασης του Κομνηνού βρέθηκε στην ΝΑ γωνία του Ιερού Κουβουκλίου (15 Οκτωβρίου 1809) Τοποθετήθηκε Χρυσός Σταυρός αντίγραφο του Σταυρού του Κομνηνού στο αποκατεστημένο Ιερό Κουβούκλιο του Πανάγιου Τάφου στα Ιεροσόλυμα Σταυρός Κομνηνού μετά τη συντήρησή του από την ομάδα των συντηρητών Περιοχή όπου βρέθηκε ο σταυρός Σχέδιο ομάδας ΕΜΠ, όπως προέκυψε μέσω αντίστροφης φωτογραμμομετρίας, Καθ. Α. Γεωργόπουλος

71 ΕΞΑΣΦΑΛΙΣΗ ΑΕΙΦΟΡΙΑΣ ΜΕ Επιλογή και εφαρμογή συμβατών και επιτελεστικών υλικών, με σκοπό την επίτευξη της αειφορίας των εργασιών συντήρησης & αποκατάστασης. Αυτό αποτελεί σημαντική καινοτομία και καθιστά το έργο αυτό ως υπόδειγμα καινοτόμου σχεδιασμού με βάση τα υλικά

72 ΣΥΜΒΑΤΑ ΚΑΙ ΕΠΙΤΕΛΕΣΤΙΚΑ ΥΛΙΚΑ ΜΗ ΚΑΤΑΣΤΡΕΠΤΙΚΕΣ ΤΕΧΝΙΚΕΣ ΣΑΝ ΕΡΓΑΛΕΙΟ ΑΠΟΤΙΜΗΣΗΣ Επι τόπου μέτρηση με ψηφιακό μικροσκοπίου - αποτίμηση της συμβατότητας μικροδομής Κονίαμα Αποκατάστασης Δεν προκαλεί ανισοτροπία Ιστορικά Κονιάματα Αποτίμηση Σεισμικής Απόκρισης μέσω FEM Μέτρηση Ειδικής Αγωγιμότητας: <80μS/cm Επαρκής επιτελεστικότητα Δεν περιέχει Διαλυτά Άλατα ΣΥΜΒΑΤΑ ΚΑΙ ΕΠΙΤΕΛΕΣΤΙΚΑ ΥΛΙΚΑ Διασφάλιση Διαπνοής Παρόμοια Θερμοϋγρική Συμπεριφορά Αποκαλυμμένη τοιχοποιία - Ανομοιογενής θερμοκρασιακή κατανομή λόγω της παρουσίας ασύμβατων υλικών Αρμολογημένη Τοιχοποιία - Ομοιογενής Κατανομή Θερμοκρασίας

73 ΟΛΟΚΛΗΡΩΜΕΝΗ ΑΕΙΦΟΡΙΑ ΤΟΥ ΑΠΟΚΑΤΕΣΤΗΜΕΝΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ ΣΤΟ ΠΕΡΙΒΑΛΛΟΝ ΤΟΥ ΠΑΝΙΕΡΟΥ ΝΑΟΥ ΤΗΣ ΑΝΑΣΤΑΣΕΩΣ

74 Οι συνήθειες των προσκηνυτών απαιτείται να προσαρμοστούν με σκοπό να διασφαλιστεί η αειφορία του Ιερού Κουβουκλίου Photo: NTUA IRT: NTUA Photo: Turner Photo: Turner

75 Η δομοστατική ακεραιότητα του μνημείου έχει επανέλθει, η αποκάλυψη και διατήρηση των αξιών έχει επιτευχθεί και σήμερα, με την τελική παράδοση του έργου, η αειφορία και η ασφάλεια είναι τα κρίσιμα σημεία που πρέπει να διασφαλιστούν Το ΕΜΠ ανακάλυψε συνθήκες κατά η διάρκεια των εργασιών, σχεδόν αμέσως μετά την αφαίρεση των φατνωμάτων, οι οποίες αποτελούν κίνδυνο για την διασφάλιση της αειφορίας του Ιερού Κουβουκλίου ΑΝΕΡΧΟΜΕΝΗ ΥΓΡΑΣΙΑ ΑΠΟ ΤΟ ΕΔΑΦΟΣ ΥΠΟΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝ (Θεμέλια & υπόγειες δομές)

76 ΕΝΤΟΝΗ ΑΝΕΡΧΟΜΕΝΗ ΥΓΡΑΣΙΑ Αμέσως μετά την αφαίρεση των φατνωμάτων, αποκαλύφθηκαν έντονα φαινόμενα ανερχόμενης υγρασίας Η τοιχοποιία πίσω από φάτνωμα Ν2 Καθ. Α. Μοροπουλου, Δρ. Αικ. Δελέγκου, Υ.Δ. Εμ. Αλεξάκης Η θερμοκρασιακή διαφορά ανάμεσα στα πάνω και τα κάτω τμήματα της τοιχοποιίας, όπως αποκάλυψε η θερμογραφία υπερύθρου (Ιουλίου 2016) Αναλάβαμε τη διερεύνηση αυτών των θεμάτων και την διεξαγωγή μελέτης ώστε να καταλήξουμε σε προτάσεις που θα μπορούν να αναστρέψουν τους κινδύνους και να διασφαλίσουν την αειφορία Προτεινόμενες επεμβάσεις Επεμβάσεις θεμελίωσης για την υποστύλωση, ενίσχυση και τον έλεγχο νερού και ατμοσφαιρικής υγρασίας του Ιερού Κουβουκλίου Έλεγχος της ανερχόμενης υγρασίας και εγκατάσταση κατάλληλου συστήματος ύδρευσης και αποχέτευσης

77 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων Υπόγειες επεμβάσεις στις περιοχή της Ροτούντας για την ασφάλεια και αειφορία της αποκατάστασης του Ιερού Κουβουκλίου Παρούσα κατάσταση εκτίμηση κινδύνου Μη καταστρεπτική διασκόπηση των υπόγειων δομών και των πηγών υγρασίας (κανάλια, δεξαμενες και υπόγειοι κενοί χώροι) Γεωμετρική τεκμηρίωση των δεξαμενών και των υπογείων τούνελ στον Ναό της Αναστάσεως Προτεινόμενες επεμβάσεις Επεμβάσεις θεμελίωσης για την υποστήριξη, ενίσχυση και τον έλεγχο της ροής νερού και υγρασίας στο Ιερό Κουβούκλιο Έλεγχος της ανερχόμενης υγρασίας και εγκατάσταση κατάλληλου δικτύου αποχέτευσης και ομβρίων υδάτων Συντήρηση και αποκατάσταση δαπέδου Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Διεπιστημονική Ομάδα ΕΜΠ: Καθ. Α. Γεωργόπουλος, Σχολή Αγρονόμων Τοπογράφων Μηχανικών, Εργαστήριο Φωτογραμμετρίας Αν. Καθ. Μ. Καββαδάς, Σχολή Πολιτικών Μηχανικών, Τομέας Γεωτεχνικής Μηχανικής Ομοτ. Καθ. Π. Μαρίνος, Σχολή Πολιτικών Μηχανικών, Τομέας Γεωτεχνικής Μηχανικής Καθ. Α. Μοροπούλου, Δ/ντρια Σπουδών ΔΠΜΣ ΕΜΠ Κατ. «Υλικά και Επεμβάσεις Συντήρησης», Σχολή ΧΜ ΕΜΠ, Εργαστήριο Επιστήμης και Τεχνικής των Υλικών Μ. Αγαπάκης, Μηχανολόγος Μηχανικός

78 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων ΥΠΟΓΕΙΕΣ ΕΠΕΜΒΑΣΕΙΣ ΣΤΙΣ ΠΕΡΙΟΧΗ ΤΗΣ ΡΟΤΟΥΝΤΑΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΑΕΙΦΟΡΙΑ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ Μη καταστρεπτική διασκόπηση των υπόγειων δομών και των πηγών υγρασίας (κανάλια, δεξαμενές και υπόγειοι κενοί χώροι) Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Καθ. Α. Μοροπούλου, Δρ. Κ. Χ. Λαμπρόπουλος*, Υ.Δ. Εμμ. Αλεξάκης*, Π. Σωτηρόπουλος** *Σχολή Χημικών Μηχανικών, ΕΜΠ, ** Terra Marine, Ελλάδα Σε συνεργασία με την ΕΥΔΑΠ: Α. Αγγελόπουλος, Η. Καράμπελας και Δ. Ταμβακέρας Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

79 Η χρήση γεωραντάρ, ηλεκτρικής τομογραφίας, ηλεκτρομαγνητικών αισθητήρων και ρομποτικών καμερών επέτρεψε την αποκάλυψη και τεκμηρίωση όλων των υπόγειων δομών που σχετίζονται με τα φαινόμενα μεταφοράς νερού και υγρασίας, στην περιοχή του Ι. Κουβουκλίου 1 Παρουσία πιθανού κενού χώρου κάτω από το Παρεκκλήσι του Αγγέλου, σε βάθος >2,5m 3D ΠΑΡΟΥΣΙΑΣΗ ΤΩΝ ΔΙΑΣΚΟΠΗΣΕΩΝ ΕΝΤΟΠΙΣΜΟΣ ΠΗΓΩΝ ΥΓΡΑΣΙΑΣ Τούνελ δεξαμενής προς το Ι. Κουβούκλιο Δεξαμενή C1 (νότιο άκρο) Depth slice (8,4m): αναγνώριση της δεξαμενής C1 με το τούνελ της προς το Ι. Κουβούκλιο, το υπόγειο κανάλι νερού όπως τεκμηριώθηκε από την ΕΔΥΑΠ, και η μεγάλη υπόγεια δομή 2 Μεγάλη υπόγεια δομή (πιθανά φυσική κοιλότητα) σε βάθος at μεγαλύτερο των 3m και κάτω από την δεξαμενή C1 Το υπόγειο κανάλι που διατρέχει βορειοανατολικά και ανατολικά του δαπέδου της Ροτόντας, είναι ενεργό, γεμάτο νερό και περνάει μπροστά από το Ι. Κουβούκλιο 4 Υπόγεια κανάλια ομβρίων και αποχέτευσης απαιτούν κατάλληλο σχεδιασμό, ανακατασκευή και συντήρηση για να καλύπτουν τις σύγχρονες ανάγκες 3 Υπόγεια δομή (πιθανά φυσική ρηγμάτωση βράχου) σε βάθος 5 6,5m, η οποία φαίνεται να επεκτείνεται βορειοδυτικά, κάτω από το Παρεκκλήσι του Αγγέλου, σε συσχέτιση με την προαναφερθεν κενό χώρο (εικόνα άνω αριστερά)

80 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων ΥΠΟΓΕΙΕΣ ΕΠΕΜΒΑΣΕΙΣ ΣΤΙΣ ΠΕΡΙΟΧΗ ΤΗΣ ΡΟΤΟΥΝΤΑΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΑΕΙΦΟΡΙΑ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ Γεωμετρική τεκμηρίωση των δεξαμενών και των υπογείων τούνελ στον Ναό της Αναστάσεως Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Υπεύθυνος ομάδας: Καθ. Α. Γεωργόπουλος Σχολή Αγρονόμων Τοπογράφων Μηχανικών Ερευνητική ομάδα: Αν.Καθ. Ε. Λάμπρου, Αν. Καθ. Γ. Πανταζής, ΕΤΕΠ Σ. Ταπεινάκη, ΥΔ Ε. Τσιλιμαντού Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

81 Η γεωμετρική τεκμηρίωση αποτύπωσε το βάθος των δεξαμενών, καθόρισε την χωρική σχέση τους με το Ι. Κουβούκλιο, ώστε να αποτιμήσει την επίπτωσή τους και να τεκμηριώσει λεπτομερώς τις πιο σημαντικές δεξαμενές N C4 C1 C3 Γεωμετρική τεκμηρίωσης (κατακόρυφη τομή) της δεξαμενής C1 ( new floor) ( old floor) undergroud tunnel ΒΟΡΡΑΣ 1 2m 4m ΚΟΥΒΟΥΚΛΙΟ Λεπτομερής τεκμηρίωσης των υπογείων δεξαμενών Τομή B B όψη προς ανατολάς C5 0 Ορθοφωτογραφία στα at -1m Τομή A A όψη προς αναταολάς A B C8 C9 Corbo Η θέση των δεξαμενών και υπογείων τούνελ στο συγκρότημα του Πανίερου Ναού της Αναστάσεως C7 C1 C6 A B C2 Τομή BB όψη προς δυσμάς 2 Το βάθος, η κατάσταση και η σχετική θέση των δεξαμενών και υπογείων τούνελ σε σχέση με το Ιερό Κουβούκλιο Τομή AA όψης προς δυσμάς Corbo

82 Οι μελέτες αυτές υπογραμμίζουν την ανάγκη για: Επεμβάσεις θεμελίωσης για την υποστήριξη, ενίσχυση και τον έλεγχο της ροής νερού και υγρασίας στο Ιερό Κουβούκλιο Έλεγχος της ανερχόμενης υγρασίας και εγκατάσταση κατάλληλου δικτύου αποχέτευσης και ομβρίων υδάτων Συντήρηση και αποκατάσταση δαπέδου

83 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων ΥΠΟΓΕΙΕΣ ΕΠΕΜΒΑΣΕΙΣ ΣΤΙΣ ΠΕΡΙΟΧΗ ΤΗΣ ΡΟΤΟΥΝΤΑΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΑΕΙΦΟΡΙΑ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ Επεμβάσεις θεμελίωσης για την υποστήριξη, ενίσχυση και τον έλεγχο της ροής νερού και υγρασίας στο Ιερό Κουβούκλιο Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Γεωτεχνικοί εμπειρογνώμονες: Αναπλ. Καθ. Μ. Καββαδάς και Καθ. Π. Μαρίνος Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

84 Προβλήματα θεμελίωσης και προτεινόμενες επεμβάσεις Πλήρωση με χαλαρό υλικό ΠΡΟΒΛΗΜΑ 1: Θεμελίωση σε χαλαρό υλικό ή παλαιότερες κατασκευές και/ή λίθους λατομείου, παρέχοντας ετερογενή θεμελίωση με κενά και αδύνατα σημεία. Η κατάσταση αυτή φαίνεται να παρουσιάζεται στη βόρεια πλευρά και σε μέρος του νοτίου πλευράς του Παρεκκλησίου του Αγγέλου ΕΠΕΜΒΑΣΗ: Ενεμάτωση της θεμελίωσης, με χρήση του ενέματος που χρησιμοποιήθηκε στο Ι. Κουβούκλιο, με σκοπό την πλήρωση και / η στερέωση κενών στο χαλαρό υλικό Πλήρωση με χαλαρό υλικό Load transfer slope 2:1 (v:h) Natural rock ΠΡΟΒΛΗΜΑ 2: Θεμελίωση σε φυσικό βράχο (συνήθως σε λεπτή στρώση συνδετικού κονιάματος), αλλά πολύ κοντά σε απότομη κλίση υποβάθρου. Η κατάσταση αυτή φαίνεται να παρουσιάζεται στο νότιο τμήμα του Παρεκκλησίου ΕΠΕΜΒΑΣΗ: Η κλίση 2:1 θεωρείται ως η ελάχιστη για την σταθερότητα της θεμελίωσης. Αν η κλίση του φυσικού βράχου είναι πιο απότομη από 2:1, το χαλαρό υλικό μεταξύ του βράχου και της κόκκινης διακεκκομένης γραμμής θα ενεματωθεί, ή θα απομακρυνθεί ή θα αντικατασταθεί με το κονίαμα MasterEmaco S 285 TIX ή θα κατασκευαστεί νέα λιθοδομή με χρήση τοπικού ερυθρού λίθου Slayed

85 Προβλήματα θεμελίωσης και προτεινόμενες επεμβάσεις ΠΡΟΒΛΗΜΑ 3: Θεμελίωση σε φυσικό βράχο μέσω λεπτής (20-30cm) στρώσης έδρασης από κονίαμα χαμηλού ποσοστού πυριτικών, το οποίο έχει αποσαθρωθεί, κυρίως λόγω των μακροχρόνιων προβλημάτων υγρασίας ΕΠΕΜΒΑΣΗ: Απομάκρυνση του αποσαθρωμένου κονιάματος (σε μικρά μήκη της τάξης 25-30cm για αποφυγή διατάραξης της θεμελίωσης της τοιχοποιίας) και αντικατάσταση με το κονίαμα MasterEmaco S 285 TIX ΠΡΟΒΛΗΜΑ 4: Ανερχόμενη υγρασία, και μεταφορά νερού από πηγές όπως δεξαμενές και σωληνώσεις που διαρρέουν μέσω ρωγμών στον φυσικό βράχο και στα θεμέλια του Ι. Κουβουκλίου ΕΠΕΜΒΑΣΗ: : Ο χώρος της ανασκαφής του Corbo νότια του Ι. Κουβουκλίου θα αποστραγγιστεί, αεριστεί και η υπάρχουσα οροφή από ενισχυμένο σκυρόδεμα θα αντικατασταθεί με πλάκα 15cm tενισχυμένου σκυροδέματος με Glass Fibre Reinforced (GFR), η οποία θα στηρίζεται στην περιφέρεια της ανασκαφής και στους Κωνσταντίνειους στυλοβάτες, με κατάλληλη έδραση για αποφυγή πρόκλησης ζημιών στους στυλοβάτες). Είναι δυνατόν να τοποθετηθεί μετακινούμενος υαλοπίνακας για παρατήρηση του χώρου με τις ιστορικές δομές

86 Αριθμητική Ανάλυση της θεμελίωσης του Ι. Κουβουκλίου Τοιχοποιία Κουβουκλίου Χαλαρό υλικό (E = 50 MPa 35 MPa) Φυσικός βράχος (E = 3 GPa) ΑΡΙΘΜΗΤΙΚΗ ΑΝΑΛΥΣΗ ΤΗΣ ΕΠΙΡΡΟΗΣ ΜΑΚΡΟΧΡΟΝΙΑΣ ΑΠΟΣΑΘΡΩΣΗΣ ΤΩΝ ΜΠΑΖΩΝ (30% μείωση της ακαμψίας) σε καθίζηση εδάφους και κλίση των τοιχοποιιών του Κουβουκλίου Ανάλυση με λογισμικό πεπερασμένων στοιχείων PLAXIS. Στάδια μοντελοποίησης: Αρχικό (φορτία εδάφους και Κουβουκλίου) & αποσάθρωση χαλαρού υλικού υπό φορτίο (30% μείωσης της ακαμψίας)

87 Καθίζηση Θεμελίωσης (m) λόγω μακροχρόνιας απομείωσης της ακαμψίας του χαλαρού υλικού Tilt ΔΙΑΦΟΡΙΚΗ ΚΑΘΙΖΗΣΗ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ ΚΑΘΙΖΗΣΗ στο αριστερό άκρο: 0.5 mm, ΚΑΘΙΖΗΣΗ στο δεξί άκρο : 0.3mm Κλίση : = ( ) / 800mm = 2.5 x 10-4 Περιστροφή Κορυφής Τοιχοποιίας Ιερού Κουβουκλίου (H=10m) : Δy = H = x (2.5 x 10-4 ) = 2.5mm

88 Προβλήματα θεμελίωσης και προτεινόμενες επεμβάσεις Περιμετρική τάφρος αποστράγγισης και αερισμού Περίπτωση 5: Η εκσκαφή της τάφρου γίνεται σε χαλαρό υλικό πάνω από τον φυσικό βράχο. Το χαλαρό υλικό απομακρύνεται, εν μέρει, πέρα από την ευθεία σταθερότητας 1:1

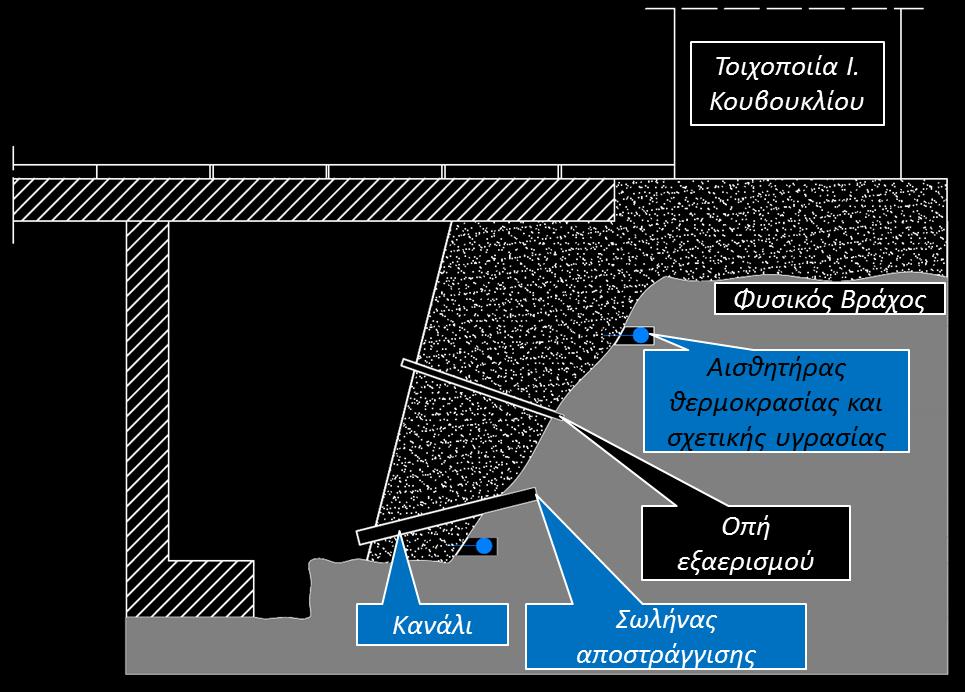

89 Κάτοψη περιφερειακής τάφρου αποστράγγισης και αερισμού

90 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων ΥΠΟΓΕΙΕΣ ΕΠΕΜΒΑΣΕΙΣ ΣΤΙΣ ΠΕΡΙΟΧΗ ΤΗΣ ΡΟΤΟΥΝΤΑΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΑΕΙΦΟΡΙΑ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ Έλεγχος της ανερχόμενης υγρασίας και εγκατάσταση κατάλληλου δικτύου αποχέτευσης και ομβρίων υδάτων Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Μηχανολόγοι Μηχανικοί: Μ. Αγαπάκης, Α. Φραγκιαδουλάκης, Σ. Θεοχάρης Χημικός Μηχανικός: Ι. Αγαπάκης Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

91 ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΕΡΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΤΑΛΛΗΛΟΥ ΔΙΚΤΥΟΥ ΑΠΟΧΕΤΕΥΣΗΣ ΚΑΙ ΟΜΒΡΙΩΝ ΥΔΑΤΩΝ 1. Σύστημα περιμετρικού υπόγειου διαδρόμου αποστράγγισης και αερισμού Κατασκευή καναλιού αποστράγγισης για την προστασία της θεμελίωσης του Ιερού Κουβουκλίου από τα φαινόμενα ανερχόμενης υγρασίας Σύστημα αποστράγγισης, το οποίο αποτελείται από ανοιχτό κανάλι στο κατώτερο τμήμα του περιμετρικού διαδρόμου κοντά στη νέα θεμελίωση Σωλήνες αποστράγγισης στην περίμετρο της νέας θεμελίωσης για αποστράγγιση της ανερχόμενης υγρασίας μεταξύ της νέας θεμελίωσης και του φυσικού βράχου

92 2. Νέο δίκτυο περιφερειακών σωληνώσεων στην περιοχή της Ροτόντας Κατασκευή νέου λειτουργικού δικτύου αποχέτευσης και ομβρίων υδάτων, στην περίμετροι της Ροτόντας, για αντικατάσταση του πολύπλοκου υπάρχοντος δικτύου Δύο παράλληλα κυκλικά δίκτυα σε γειτνίαση με τις θεμελιώσεις των πεσσών της Ροτόντας Σύνδεση των φρεατίων του υπόγειου περιμετρικού διαδρόμου του Ι. Κουβουκλίου με το κυκλικό δίκτυο ομβρίων υδάτων Κλίση δαπέδου για βέλτιστη αποστράγγιση του επιφανειακού νερού στο δάπεδο της Ροτόντας, με κατεύθυνση προς το νέο κυκλικό περιμετρικό δίκτυο ομβρίων υδάτων Προκατασκευασμένο κανάλι εντός του περιμετρικού δικτύου συλλογής ομβρίων υδάτων Section of the new perimeter rainwater and sewage network.

93 3. Εγκατάσταση νέου δικτύου αποχέτευσης και ομβρίων υδάτων Επεμβάσεις για την διευθέτηση και εκσυγχρονισμό των δικτύων αποχέτευσης και συλλογής ομβρίων υδάτων του Πανίερου Ναού της Αναστάσεως

94 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων ΥΠΟΓΕΙΕΣ ΕΠΕΜΒΑΣΕΙΣ ΣΤΙΣ ΠΕΡΙΟΧΗ ΤΗΣ ΡΟΤΟΥΝΤΑΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΙ ΑΕΙΦΟΡΙΑ ΤΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΙΕΡΟΥ ΚΟΥΒΟΥΚΛΙΟΥ Συντήρηση και αποκατάσταση δαπέδου Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Καθ. Α. Μοροπούλου, Δρ. Αικ. Δελέγκου, ΥΔ. Εμ. Αλεξάκης Σχολή Χημικών Μηχανικών, ΕΜΠ Σε συνεργασία με Δρ. Θ. Μητρόπουλο, Τεχνικό Γραφείο Παναγίου Τάφου Με την συμμετοχή των αρχιτεκτόνων του Τ.Γ.Π.Τ.: Osama Hamdan, Carla Benelli και Irene Badalian Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

95 ΑΠΟ ΤΗΝ ΙΣΤΟΡΙΚΗ ΤΕΚΜΗΡΙΩΣΗ ΣΤΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΤΩΝ ΤΥΠΩΝ ΦΘΟΡΑΣ Υπέρθεση Αρχιτεκτονικής Τεκμηρίωσης με Γεωμετρικά Δεδομένα και τύπους Φθοράς Τομογραφία Υπερήχων Επι τόπου αποτίμηση και ταξινόμηση των τύπων φθοράς Επιτρέπει το κοινό σχεδιασμό αρχιτεκτονικών επεμβάσεων και επιλογής υλικών βάσει της γεωμετρικής τεκμηρίωσης

96 Ροή προσκυνητών κατά τις φάσεις αποκατάστασης του δαπέδου της Ροτόντας

97 Για την διασφάλιση της αειφόρου ισορροπίας του Ιερού Κουβουκλίου με το περιβάλλον του, η παρακολούθηση του είναι απαίτηση Είναι αναγκαία μια περίοδος πέντε ετών για την παρακολούθηση του περιβάλλοντος και την απόκριση του μνημείου Η παρακολούθηση θα επιτρέψει την επιστημονική υποστήριξη στη λήψη αποφάσεων και θα δώσει κατευθύνσεις για τη διασφάλιση της αειφορίας

98 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων Διεπιστημονική υποστήριξη για την επί τόπου παρακολούθηση σε σχέση με τις κρίσιμες παραμέτρους συμπεριφοράς, καθώς και σωστή διαχείριση για την διασφάλιση της ασφάλειας και της αειφόρου προστασίας του Ιερού Κουβουκλίου του Παναγίου Τάφου Προσδιορισμός θερμοϋγρικού μοντέλου του Ιερού Κουβουκλίου Παρακολούθηση δυναμικής συμπεριφοράς του Ιερού Κουβουκλίου Παρακολούθηση της καθετότητας του Ιερού Κουβουκλίου και τυχόν μετατοπίσεων Παρουσίαση του Διεπιστημονικού Εργαστηρίου Τεκμηρίωσης και Παρακολούθησης (IMDL) Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Διεπιστημονική ομάδα ΕΜΠ: Καθ. Ε. Κορρές, Σχολή Αρχιτεκτόνων Μηχανικών Καθ. Α. Γεωργόπουλος, Σχολή Αγρονόμων Τοπογράφων Μηχανικών, Εργαστήριο Φωτογραμμετρίας Καθ. Α. Μοροπούλου, Δ/ντρια Σπουδών ΔΠΜΣ ΕΜΠ Κατ. «Υλικά και Επεμβάσεις Συντήρησης», Σχολή ΧΜ ΕΜΠ, Εργαστήριο Επιστήμης και Τεχνικής των Υλικών Καθ. Κ. Σπυράκος, Σχολή Πολιτικών Μηχανικών, Εργαστήριο Αντισεισμικής Τεχνολογίας Αναπλ. Καθ. Χ. Μουζάκης,, Σχολή Πολιτικών Μηχανικών, Εργαστήριο Αντισεισμικής Τεχνολογίας

99 Θερμοϋγρικού μοντέλο του Ιερού Κουβουκλίου Η ανάπτυξη ενός θερμοϋγρικού μοντέλου, ως εργαλείο επιστημονικής υποστήριξης της επί τόπου παρακολούθησης των θερμοϋγρικών παραμέτρων: Παρακολούθηση και ρύθμιση έως την επιτευξη αποδεκτού επιπέδου ασφαλείας κατάσταση θερμουγρικής ισορροπίας : Καθημερινή, εποχιακή και σε βάθος χρόνου αποτίμηση των συνθηκών του αέρα και της τοιχοποιίας Πρόταση της κατάλληλης λειτουργίας συστήματος κλιματισμού προς ένα πιο υγιεινό περιβάλλον Προσδιορισμός πιθανών κινδύνων που σχετίζονται με τις συνθήκες αερισμού Πρόβλεψη ανεπιθύμητων και επικίνδυνων συνθηκών στην τοιχοποιία On-line προειδοποίηση για επικίνδυνες συνθήκες στον αέρα ή στην τοιχοποιία Σχεδιασμός νέων ή τροποποίηση υπαρχόντων αφυγραντήρων ή/και συστήματος κλιματισμού Αποτίμηση της επίδρασης των υπόγειων έργων Σχεδιασμός ή τροποποίηση υλικών προστασίας τοιχοποιίας Ρύθμιση του αερισμού και της ξήρανσης του Ιερού Βράχου που αποκαλύφθηκε πίσω από το παράθυρο

100 Στρωματογραφία Υλικών εσωτερικά και εξωτερικά του Ιερού Κουβουκλίουγια τη μοντελοποίηση τον φαινομένων μεταφοράς (Θερμότητας και Υγρασίας) Θερμοϋγρικός Εξομοιωτής

101 Παρακολούθηση της δυναμικής συμπεριφοράς Σε στατικές τάσεις και παραμορφώσεις Σε δυναμικές τάσεις και παραμορφώσεις Θα πραγματοποιείται αυτόματη ψηφιοποίηση των δεδομένων και θα αποθηκεύονται στην μνήμη του συστήματος. Το σύστημα καταγραφής θα είναι συνδεδεμένο στο internet, ώστε να είναι δυνατή η λήψη τους οποιοδήποτε σημείο του κόσμου από χρήστες που τους έχουν οριστεί τα κατάλληλα δικαιώματα Τριαξονικά επιταχυνσιόμετρα GEA II θα εγκατασταθούν και θα συνδεθούν με τη μονάδα καταγραφής SEQUOIA To σύστημα θα τροφοδοτειται με συνεχές ρεύμα, ώστε να αποφεύγεται ο ηλεκτρονικός θόρυβος συχνότητας μεγαλύτερης των και θα αποφευγεται ο ηλεκτρικός θόρυβος από την συχνότητα των 50 khz. Το σύστημα θα ενεργοποιείται όταν η επιτάχυνση υπερβαίνει 0.005g.

102 Παρακολούθηση αποκλίσεων από την κατακόρυφο Παρακολούθηση μετατοπίσεων Ο γεωδαιτικός σταθμός είναι εγκατεστημένος και λειτουργεί Αριστερά: Ο Trimble Total Station S9 1, Μέση: Το μόνιμο σύστημα παρακολούθηση εν λειτουργία, Δεξιά: Τοπογραφικό Σχέδιο της υπόγειας Δεξαμενής Ευρισκόμενης στο Βόρειο Τμήμα του Ιερού Κουβουκλίου Ο γεωδαιτικός σταθμός περιλαμβάνει 17 σημεία ελέγχου Παρακολουθεί τις αποκλίσεις του Ιερού Κουβουκλίου από την καθετότητα, μεταφέροντας όλα τα δεδομένα αυτόματα στο Photolab του έργου, για περαιτέρω ανάλυση

103 Κατάλληλη διαχείριση για την ασφάλεια και την αειφόρο προστασία του Ιερού Κουβουκλίου Παρακολούθηση της δυναμικής συμπεριφοράς Σε στατικά φορτία και παραμορφώσεις Σε δυναμικά φορτία και παραμορφώσεις Παρακολούθηση των αποκλίσεων από την κατακόρυφο Παρακολούθηση μετατοπίσεων Επιστημονική Υποστήριξη στη Λήψη Αποφάσεων Ολοκληρωμένη διαχείριση του Μνημείου Αποδεκτό επίπεδο ασφάλειας Αειφόρος προστασία από την υγρασία και την προσκυνηματική λειτουργία

104 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων IDML ΔΙΕΠΙΣΤΗΜΟΝΙΚΟ ΕΡΓΑΣΤΗΡΙΟ ΤΕΚΜΗΡΙΩΣΗΣ Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου ΚΑΙ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ Διεπιστημονική Ομάδα ΕΜΠ: Καθ. Ε. Κορρές, Σχολή ΑΜ ΕΜΠ, τ. Διευθ. ΔΠΜΣ «Προστασία Μνημείων» Καθ. Α. Γεωργόπουλος, Σχολή ΑΤΜ ΕΜΠ, Εργαστήριο Φωτογραμμετρίας Καθ. Α. Μοροπούλου, Δ/ντρια Σπουδών ΔΠΜΣ ΕΜΠ Κατ. «Υλικά και Επεμβάσεις Συντήρησης», Σχολή ΧΜ ΕΜΠ, Εργαστήριο Επιστήμης και Τεχνικής των Υλικών Καθ. Κ. Σπυράκος, Σχολή ΠΜ ΕΜΠ, Εργαστήριο Αντισεισμικής Τεχνολογίας Αναπλ. Καθ. Χ. Μουζάκης, Σχολή ΠΜ ΕΜΠ, Εργαστήριο Αντισεισμικής Τεχνολογίας Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

105 Διεπιστημονικό Εργαστήριο Τεκμηρίωσης & Παρακολούθησης IDML Portable Spectrophotometer Karsten tubes Simultaneous Thermal Analysis* Raman Ground penetrating radar Infra-red thermal camera Videoendoscope Unmanned Aerial Vehicle with IR thermal system and video* Portable Digital Microscope Total station Terrestrial laser scanner Ultrasonic pulse-echo tomography 3D scanner Digital SLR camera

106 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Διεπιστημονική Ερευνητική Ομάδα για την Προστασία Μνημείων Πλατφόρμα για το Έργο Αποκατάστασης του Ιερού Επιστημονικά Υπεύθυνη: Καθ. Α. Μοροπούλου Κουβουκλίου Διεπιστημονική Ομάδα ΕΜΠ: Καθ. Α. Γεωργόπουλος, Σχολή ΑΤΜ ΕΜΠ, Εργαστήριο Φωτογραμμετρίας Καθ. Α. Μοροπούλου, Δ/ντρια Σπουδών ΔΠΜΣ ΕΜΠ Κατ. «Υλικά και Επεμβάσεις Συντήρησης», Σχολή ΧΜ ΕΜΠ, Εργαστήριο Επιστήμης και Τεχνικής των Υλικών Δ. Κυριαζής, ΕΜΠ Επιστημονικός Συνεργάτης, Επίκουρος Καθηγητής Πανεπιστημίου Πειραιώς Ελληνορθόδοξο Πατριαρχείο Τάγμα Φραγκισκανών Αρμένικο Πατριαρχείο Ιεροσολύμων Εθνικό Μετσόβιο Πολυτεχνείο

107 Οργάνωση και διαχείριση δεδομένων Επιστημονική υποστήριξη στη λήψη αποφάσεων Καθ. Α. Μοροπούλου, Επικ. Καθ. Α. Δουλάμης, Επικ. Καθ. Δ. Κυριαζής, Υ.Δ. Εμμ. Αλεξάκης κ.α. Χωρική/χρονική πολυστρωματική διαχείριση δεδομένων 5D ολοκλήρωση δεδομένων Μη καταστρεπτικές τεχνικές Αναλυτικές τεχνικές Χωρικά δεδομένα Ιστορικά δεδομένα Χρονικά δεδομένα κλπ ΕΥΡΗΜΑΤΑ ΟΡΓΑΝΩΣΗ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΔΕΔΟΜΕΝΩΝ ΕΠΙΣΤΗΜΟΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ ΣΤΗ ΛΗΞΗ ΑΠΟΦΑΣΩΝ ΘΕΜΑΤΑ

108 Η πλατφόρμα ως ο ακρογωνιαίος λίθος για τη διαχείριση δεδομένων, την απόκτηση γνώσεων και ανταλλαγή πληροφοριών Αναζήτηση Δεδομένων και μεταδεδομένων Διεπιστημονική ανάλυση δεδομένων για την αυτόματη αναγνώριση κινδύνων και την ενεργοποίηση ειδοποιήσεων Πολύ Στρωματική Πολυ - Φασική Πληροφορία Ανταλλαγή αρχείων (open access) Δυνατότητα περιήγησης σε διαφορετικά τρισδιάστατα μοντέλα Ανάρτηση γεωαναφερμένων πληροφοριών και αρχείων με απλό τρόπο (διασύνδεση με φάσεις και στρώσεις)

109 Ολοκληρωμένη Πληροφοριακή Πλατφόρμα για το Έργο Αποκατάστασης του Ιερού Κουβουκλίου Προσθήκη δεδομένων σε γεωαναφερμένες περιοχές Αναζήτηση δεδομένων με τη μορφή ερωτήσεων και ανάκτηση τους Ανάκτηση Δεδομένων από συγκεκριμένες περιοχές

110 ΑΝΑΦΟΡΕΣ ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ ΕΡΕΥΝΑ Innovative Information Ο Πανάγιος Platform Τάφος, κέντρο οικουμενικού θρησκευτικού, επιστημονικού και πολιτιστικού ενδιαφέροντος, κέντρο θρησκευτικής λατρείας, κέντρο έρευνας και καινοτομίας

111 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Προπτυχιακά Μαθήματα Building Materials : Mandatory lesson NTUA School of Chemical Engineering Direction Materials (fall semester) 9 th semester Materials Decay and Protection : Mandatory lesson NTUA School of Chemical Engineering Direction Materials (fall semester) 9 th semester Μεταπτυχιακά Μαθήματα Introduction to the pathology and restoration of monuments and materials : Mandatory lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (fall semester) 1 st semester Science and technology of building materials and materials of architectural surfaces : Mandatory lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (fall semester) 1 st semester Science and technology of materials and conservation, protection and rehabilitation interventions : Mandatory lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (fall semester) 1 st semester

112 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION ΕΡΕΥΝΑ Specific materials and conservation intervention techniques with emphasis in earthquake protection of monuments : Elective lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (spring semester) 2 nd semester Pilot conservation interventions applications on monuments : Elective lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (spring semester) 2 nd semester Specific conservation techniques and technologies for the preservation of Cultural Heritage artefacts : Elective lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (spring semester) 2 nd semester Interdisciplinary documentation, diagnosis, rehabilitation and protection of cultural heritage in the direction of sustainable development : Elective lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (spring semester) 2 nd semester Laboratory Exercises : Elective lesson NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions (fall semester) 3 rd semester

113 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Διπλωματικές Εργασίες σχετιζόμενες με την Αποκατάσταση του Παναγίου Τάφου, ΕΜΠ, Σχολή Χημικών Μηχανικών Kalofonou M., Chemical Engineering student Characterization of historic mortars of the east and west masonry of the Holy Aedicule of the Holy Sepulchre in Jerusalem, Graduate Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under elaboration Galanaki N., Chemical Engineering student Characterization and decay diagnosis of stone architectural elements of the Holy Aedicule of the Holy Sepulchre in Jerusalem, Graduate Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under elaboration

114 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Μεταπτυχιακές Εργασίες σχετιζόμενες με την Αποκατάσταση του Παναγίου Τάφου, ΕΜΠ, Μεταπτυχιακό Πρόγραμμα Προστασία Μνημείων Alexakis E., Applied Physicist: Diagnostic study of decay and characterization of building materials of the Holy Aedicule of the Holy Sepulchre in Jerusalem: Proposals on compatible materials and conservation and rehabilitation interventions, MSc Thesis, NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions, Supervisor: Prof. A. Moropoulou, September Kolaiti A., Archaeologist: Historic documentation on the structural phases and rehabilitation interventions of the Holy Aedicule of the Holy Sepulchre in Jerusalem, MSc Thesis, NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions, Supervisors: Prof. M. Korres, Prof. A. Moropoulou, Prof. I. Tsavari, February Giannakopoulos D., Architect: Architectural documentation in interactive relation to the integrated study of protection of the Holy Aedicule of the Holy Sepulchre in Jerusalem, MSc Thesis, NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions, Supervisors: Prof. M. Korres, Prof. A. Georgopoulos, Prof. Ch. Ioannidis, Prof. A. Moropoulou, Ass. Prof. H. Mouzakis, February 2017.

115 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Zargkli A., Architect: Architectural documentation of the inner in interactive masonry in relation to the integrated study of protection of the Holy Aedicule of the Holy Sepulchre in Jerusalem, MSc Thesis, NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions, Supervisors: Prof. M. Korres, Prof. A. Georgopoulos, Prof. Ch. Ioannidis, Prof. A. Moropoulou, Ass. Prof. H. Mouzakis, February Kroustallaki M., Civil Engineer: Diagnostic study of the dome of the upper level of the Holy Aedicule of the Holy Sepulchre in Jerusalem, MSc Thesis, NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions, Supervisors: Prof. M. Korres, Prof. A. Moropoulou, Ass. Prof. H. Mouzakis, February Koukouras E., Civil Engineer: Pull out tests of titanium bars from the masonry and parts of the marble surfaces for the bolt stiffness measurements in the framework of the integrated study for the protection of the Holy Aedicule of the Holy Sepulchre in Jerusalem, MSc Thesis, NTUA Interdisciplinary program of postgraduate studies in Protection of Monuments - Direction Materials and Conservation Interventions, Supervisors: Prof. A. Moropoulou, Ass. Prof. H. Mouzakis, February 2017.

116 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Διδακτορικές Διατριβές σχετιζόμενες με την Αποκατάσταση του Παναγίου Τάφου, ΕΜΠ, Σχολή Χημικών Μηχανικών Apostolopoulou A., Chemical Engineer: Compatible and performing restoration mortars for seismic protection of monuments and historic structures, PhD Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under elaboration Alexakis E., Applied Physicist: 5 Dimensions: Innovative approach in the diagnosis of historic monuments, PhD Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under elaboration Ntoutsi I., Chemical Engineer: Synthesis and application criteria and evaluation methododoly of hydroxyapatite and calcium oxalates artificial coatings as compatible materials for the protection of stone architectural surfaces of monuments, PhD Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under elaboration Tsilimantou E., Rural and Surveying Engineer: Environment of integrated management of diagnostic materials data in the range of historic buildings and monuments using Geographic Information Systems, PhD Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under elaboration Keramidas V., Physicist: Monitoring concerning critical performance parameters as well as the proper management to assure safety and sustainable protection focusing on the Holy Sepulchre in Jerusalem, PhD Thesis, NTUA School of Chemical Engineering, Supervisor: Prof. A. Moropoulou, under undertaking

117 ΑΝΑΦΟΡΕΣ ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ RESEARCH ΕΡΕΥΝΑ Μελέτες και αναφορές σχετιζόμενες με την Αποκατάσταση του Παναγίου Τάφου January 25 th, 2016 [Integrated diagnostic research project and strategic planning on materials, interventions conservation and rehabilitation of the Holy Aedicule of the Church of the Holy Sepulchre in Jerusalem] Presented on: January 27 th, 2016 at the Consulate General of Greece in Jerusalem, February 19 th, 2016 at the Greek-Orthodox Patriarchate of Jerusalem, March 8 th, 2016 at Zappeion Hall in Athens] May 20 th, 2016 [1 st Steering Committee Meeting: Specific implementation studies] July 20 th, 2016 [2 nd Steering Committee Meeting: 1 st Scientific Report on the scientific supervision, monitoring and decision making for the project for the conservation, reinforcement and repair interventions for the rehabilitation of the Holy Aedicule of the Holy Sepulchre in the All-Holy Church of Resurrection in Jerusalem] October 6 th, 2016 [3 rd Steering Committee Meeting: 2 nd Scientific Report on the scientific supervision, monitoring and decision making for the project for the conservation, reinforcement and repair interventions for the rehabilitation of the Holy Aedicule of the Holy Sepulchre in the All-Holy Church of Resurrection in Jerusalem]

118 ΑΝΑΦΟΡΕΣ ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ RESEARCH ΕΡΕΥΝΑ December 15 th, 2016 [4 th Steering Committee Meeting: 3 rd Scientific Report on the scientific supervision, monitoring and decision making for the project for the conservation, reinforcement and repair interventions for the rehabilitation of the Holy Aedicule of the Holy Sepulchre in the All-Holy Church of Resurrection in Jerusalem] February 22 nd, 2017 [5 th Steering Committee Meeting: 4 th Scientific Report on the scientific supervision, monitoring and decision making for the project for the conservation, reinforcement and repair interventions for the rehabilitation of the Holy Aedicule of the Holy Sepulchre in the All-Holy Church of Resurrection in Jerusalem]

119 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Δημοσιεύσεις σχετιζόμενες με την Αποκατάσταση του Παναγίου Τάφου Journal of Construction and Building Materials: Ground penetrating radar prospection of the Holy Aedicule of the Church of the Holy Sepulchre, K. Lampropoulos, A. Moropoulou, E. Korres [under Editor evaluation] Springer-Nature Book on Mixed Reality and Gamification for Cultural Heritage Chapter: Five Dimentional (5D) Modeling of the Holy Aedicule of the Church of the Holy Sepulchre through an innovative and interdisciplinary approach, BY A. Moropoulou, A. Georgopoulos, M. Korres, A. Bakolas, K. Labropoulos, P. Agrafiotis, E.T. Delegou, P. Moundoulas, M. Apostolopoulou, E. Lambrou, G. Pantazis, L. Kotoula, A. Papadaki, E. Alexakis [published]

120 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Συνέδρια σχετιζόμενα με την Αποκατάσταση του Παναγίου Τάφου Workshop the Strategy of the Independent Development of the South Eastern Mediterranean Region, notably among Greece, Cyprus and Israel, with a special focus on Innovation, Environment, energy, Construction, Cultural Heritage and Tourism [Athens, Greece, 27/6/16, coorganized by the Technical Chamber of Greece, the Cyprus Scientific and Technical Chamber, the Association of Engineers, Architects and Graduates in Technological Sciences in Israel]: Inauguration by H.B. the Greek-Orthodox Patriarch of Jerusalem & Keynote Presentation by Prof. A. Moropoulou Workshop Reconstruction and conservation of religious monuments and places of worship [Lemessos, Cyprus, 31/8/16, coorganized by the Cyprus Scientific and Technical Chamber, the Technical Chamber of Greece, the Association of Engineers, Architects and Graduates in Technological Sciences in Israel]: Inauguration by H.B. the Greek-Orthodox Patriarch of Jerusalem & Invited presentation: The rehabilitation and protection of religious monuments and places of worship as a lever for development in the South Eastern Mediterranean Region, by Prof. A. Moropoulou 13th International Congress on the Deterioration and Conservation of Stone [Glasgow, UK, 6-10/9/16]: Paper and oral Presentation: Evaluation of the preservation state of the Holy Aedicule in the Holy Sepulchre complex in Jerusalem, by A. Moropoulou, K. Lampropoulos, E. Alexakis, E. Delegou, P. Moundoulas, M. Apostolopoulou, A. Bakolas [presented by E. Delegou] 10 th Annual Conference on New studies in the archaeology of Jerusalem [Jerusalem, 26-28/10/16, joint collaboration of the Israel Antiquities Authority, Tel Aviv University and The Hebrew University of Jerusalem]: Invited presentation: Sustainable rehabilitation of the Holy Sepulchre: Interdisciplinary scientific study and monitoring Scientific integrated governance of the project, a collective work presented by Prof. A. Moropoulou

121 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Διεθνές Συνέδριο Ψηφιακής Κληρονομιάς EUROMED [Λευκωσία, Κύπρος, 31/10-5/11/16]: Έναρξη του συνεδρίου από τον Μακαριότατο Ελληνορθόδοξο Πατριάρχη Ιεροσολύμων & Key note lecture: Μελέτη, Εφαρμογή και Παρακολούθηση: Επιστημονικά Ολοκληρωμένη Διαχείριση για την Αποκατάσταση του Ιερού Κουβουκλίου του Παναγίου Τάφου στα Ιεροσόλυμα, μια συλλογική εργασία που παρουσιάστηκε απο την Καθ. Α. Μοροπούλου.

122 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Συνέδρια σχετιζόμενα με την Αποκατάσταση του Παναγίου Τάφου (συνέχεια) 9 th National Conference of Non-Destructive Testing [Athens, Greece, 11/11/16, organized by the Hellenic Society for Non-Destructive Testing HSNT]: Key note lecture: Conservation, protection and rehabilitation of the Holy Aedicule of the Holy Sepulchre, a collective work presented by Prof. A. Moropoulou 2 nd International Conference on Art and Archaeology [Jerusalem, 11-14/12/2016]: Invited lecture: Interdisciplinary planning and scientific support in the field of rehabilitation of the Holy Aedicule of the Holy Sepulchre, a collective work presented by Prof. A. Moropoulou

123 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Συνέδρια σχετιζόμενα με την Αποκατάσταση του Παναγίου Τάφου (συνέχεια) 7th International Workshop on 3D virtual reconstruction and visualization of complex architectures [Nafplio, Greece, 1-3/3/17, organized by ISPRS/CIPA]: Oral Presentation: 3D modeling the invisible by A. Moropoulou, A. Georgopoulos, P. Agrafiotis, K. Lampropoulos Giornata di Archeologia e Storia del Vicino e Medio Oriente Salvaguardare la memoria peri immaginare il future [Milano, Biblioteca Ambrosiana, 5-6/5/2017, organized by Fondazione Terra Santa e Biblioteca Ambrosiana]: Lectio Magistralis I restauri della tomba di Cristo, by Prof. A. Moropoulou XXXIII O Convegno Internazionale di Scienza e Beni Culturali Trasferimenti, Contaminazioni, Ibridazioni [Bressanone, Italy, 27-30/6/17, organized by Università di Padova, Università Ca' Foscari Venezia, Università di Genova, Politecnico di Milano]: Keynote lecture by Prof. A. Moropoulou & Invitation for the participation in the round table discussions with invitations to the presence of H.B. the Greek-Orthodox Patriarch of Jerusalem, H.B. the Apostolic Administrator of the Latin Patriarchate of Jerusalem, H.P. the Custos of the Holy Land TECHNART Non destructive and microanalytical techniques in Art and Cultural Heritage [Bilbao, Portugal, 2-6/5/2017]: Analytical and Technological Investigation of the Paintings and other Decorative Elements of the Holy Aedicule of the Holy Selpuchre in Jerusalem, A. Moropoulou, E.T. Delegou, I. Ntoutsi, M. Apostolopoulou

124 Συνέδρια σχετιζόμενα με την Αποκατάσταση του Παναγίου Τάφου (συνέχεια) GeoRes2017-1st International Conference on Geomatics and restoration Conservation of Cultural Heritage in the Digital Era» [Florence, Italy, 22-24/5/2017]: Merging geometric documentation with materials characterization and analysis of the history of the Holy Aedicule in the Church of the Holy Sepulcher in Jerusalem, by A. Georgopoulos, P. Agrafiotis, K. Lampropoulos, E. Delegou, M. Apostolopoulou, M. Alexakis, A. Moropoulou ITN-DCH Marie-Sklodowska Curie Project Final Conference [Olimje, Slovenia, 23-25/5/17]: The rehabilitation of the Holy Aedicule Holy Sepulchre in Jerusalem, a collective work presented by Prof. A. Moropoulou 11 th Panhellenic Scientific Conference of Chemical Engineering [Thessaloniki, Greece, 25-27/5/2017]: Keynote presentation Scientific governance of the interdisciplinary rehabilitation of the Holy Aedicule of the Holy Sepulchre in Jerusalem, by Prof. A. Moropoulou Δημόσιες Εκδηλώσεων REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Public Presentation [Zappeion, Athens, Greece, 8/3/16 coorganized by HB the Greek-Orthodox Patriarch of Jerusalem, NTUA, Olympia and Bequests Committee]: Innovative integrated diagnostic research and strategic planning for compatible, performing and sustainable materials and conservation and rehabilitation interventions of the Holy aedicule of the Holy Sepulchre in the All- Holy Church of the Resurrection in Jerusalem by the interdisciplinary Research Group of NTUA Researchers Night at NTUA 2016 [Athens, Greece, 30/9/16]: Special presentation of the NTUA interdisciplinary work Materials and conservation, reinforcement and rehabilitation interventions in the Holy Edicule of the Holy Sepulchre & on-site interactive game for children with the title play with mortars and colors

125 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Επίσημη Παρουσίαση για την «Ολοκλήρωση της ιστορικής αποκατάστασης του Ιερού Κουβουκλίου του Πανάγιου Τάφου στα Ιεροσόλυμα» [Ρόδος, Ελλάδα, 6/3/2017, οργάνωση Δήμος Ρόδου με την παρουσία του Προέδρου της Ελληνικής Δημοκρατίας, του Μακαριότατου Ελληνορθόδοξου Πατριάρχη Ιεροσολύμων και τους θρησκευτικούς ηγέτες των Χριστιανικών Κοινοτήτων του Παναγίου Τάφου: Επίτιμη παρουσίαση από την Καθ. Α. Μοροπούλου

126 REFERENCES ΑΝΑΦΟΡΕΣ DISSEMINATION ΔΙΑΧΥΣΗ ΕΚΠΑΙΔΕΥΣΗ EDUCATION RESEARCH ΕΡΕΥΝΑ Δημόσιες Εκδηλώσεων (συνέχεια) EC Seminar Digital Technologies for Cultural Heritage: The Tomb comes to life! [EC, Brussels, Belgium, 14/3/2017, in front of the three European Commissioners for Research and Innovation (R&I), Communications Networks, Content & Technology (Connect) and Education and Culture (EAC)]: Inauguration by H.B. the Greek-Orthodox Patriarch of Jerusalem & Invited presentation: The rehabilitation of the Holy Sepulchre in Jerusalem, by Prof. A. Moropoulou Argo Brussels Hellenic Network dinner [Brussels, Belgium, 14/3/2017, organized by Athens Network of Collaborating Experts]: Honoured Speech by H.B. the Greek-Orthodox Patriarch of Jerusalem & Invited presentation by Prof. A. Moropoulou Researchers Night at NTUA 2017 [Athens, Greece, 29/9/16]: Special presentation of the project for the conservation, reinforcement and repair interventions for the rehabilitation of the Holy Aedicule of the Holy Sepulchre with invitations to the presence of the Religious Leaders of the three Christian Communities at the Holy Sepulchre, to inaugurate the opening and receive an honorary recognition from NTUA for their confidence to the NTUA Interdisciplinary Team in the rehabilitation of the Holy Sepulchre

127

128 Σήμερα γιορτάζουμε την ολοκλήρωση των έργασιών αποκατάστασης του Ιερού Κουβουκλίου Μακαριώτατε, Πατριάρχη του Ελληνορθόδοξου Πατριαρχείου Ιεροσολύμων Μακαριώτατε, Κουστωδέ του Τάγματος των Φραγκισκανών των Αγίων Τόπων Μακαριώτατε, Πατριάρχη του Αρμενικού Πατριαρχείου Εκφράζουμε την ευγνωμοσύνη μας σε εσάς και στις χριστιανικές Κοινότητες, Φύλακες του Παναγίου Τάφου, για την εμπιστοσύνη που μας δείξατε δίνοντας μας αυτή τη μοναδική ευκαιρία

129 Εκφράζουμε τις ευχαριστίες μας για Την υποστήριξη των διοικητικών και οικονομικών υπηρεσιών: Ελληνορθόδοξου Πατριαρχείου Τάγματος των Φραγκισκανών Αρμενικού Πατριαρχείου Τη συνεργασία του Κοινού Τεχνικού Γραφείου (ΚΤΓ) που απαρτίζεται από τους αρχιτέκτονες: Δρ. Θ. Μητρόπουλο (Επικεφαλής ΚΤΓ από το Ελληνορθόδοξο Πατριαρχείο) O. Hamdan, C. Bellini (από το Τάγμα των Φραγκισκανών) I. Badalian (από το Αρμενικό Πατριαρχείο)

130 Αξιότιμε κ. Πρύτανη του Εθνικού Μετσόβιου Πολυτεχνείου Καθ. Ιωάννη Γκόλια Είμαστε περήφανοι που παραδίδουμε σήμερα αυτό το απαιτητικό έργο με Καινοτομία, ορίζοντας τις μελλοντικές τάσεις στην προστασία μνημείων, όπως εκφράστηκε στις Βρυξέλλες στις 14/03/2017 από τους εκπροσώπους των Γενικών Διευθύνσεων Έρευνας & Ανάπτυξης, Εκπαίδευση & Πολιτισμός, ICT /Connect Είμαστε περήφανοι, γιατί δουλέψαμε συλλογικά και στο πλαίσιο ανοιχτού διαλόγου με τις Χριστιανικές, Τεχνικές και Αρχαιολογικές Αρχές, εξασκόντας στην πράξη τις παραδόσεις του Ε.Μ.Π. Πρέπει να αναφέρουμε και να αναγνωρίσουμε την πολύτιμη συμβολή όλων των Καθηγητών του ΕΜΠ, του επιστημονικού και εκπαιδευτικού προσωπικού και των επιστημονικών συνεργατών οι οποίοι έδωσαν τον καλύτερο τους εαυτό για τους κοινούς στόχους

131 Η διεπιστημονική ομάδα του Εθνικού Μετσόβιου Πολυτεχνείου (ΕΜΠ), υπό την επιστημονική ευθύνη της ηγετικής ομάδας του ΕΜΠ ΕΜΠ Σχολή Πολιτικών Μηχανικών: Καθ. Κ. Σπυράκος, Αν. Καθ. Χ. Μουζάκης, ΕΔΙΠ Σ. Ασιμακόπουλος, ΕΔΙΠ Λ. Καράπιττα, Δρ. Χ. Μανιατάκης, Υπ. Δρ. Λ. Πανουτσοπούλου ΕΜΠ Σχολή Αρχιτεκτόνων Μηχανικών: Ομ. Καθ. Εμμ. Κορρές, Αρχ. Β. Χασάπης ΕΜΠ Σχολή Χημικών Μηχανικών: Καθ. Α. Μοροπούλου, : Ομ. Καθ. Γ. Μπατής, Αν. Καθ. Α. Μπακόλας, ΕΔΙΠ Αικ. Δελέγκου, ΕΔΙΠ Μ. Καρόγλου, ΕΔΙΠ Κ. Λαμπρόπουλος, ΕΔΙΠ Π. Μούνδουλας, Υπ. Διδ. Εμμ. Αλεξάκης, Υπ. Διδ. M. Αποστολοπούλου, Υπ. Διδ. I. Ντούτση, Υπ. Διδ. E. Τσιλιμαντού, Δρ. Α. Ζαχαροπούλου. Γραμματειακή και Διοικητική υποστήριξη A. Λαμπροπούλου. Οικονομική, Λογιστική και Διαχειριστική υποστήριξη Γ. Σκουλάκη. Τεχνική υποστήριξη Ι. Μούντριχας. ΕΜΠ Σχολή Αγρονόμων και Τοπογράφων Μηχανικών: Καθ. Α. Γεωργόπουλος, Καθ. Χαρ. Ιωαννίδης, Αν. Καθ. Ε. Λαμπρου, Αν. Καθ. Γ. Πανταζής, Επικ. Καθ. Α. Δουλάμης, ΕΤΕΠ Σ. Σοϊλέ, ΕΤΕΠ Σ. Ταπεινάκη, ΕΤΕΠ Ρ. Χλιβερού, Υπ. Διδ. Π. Αγραφιώτης, Λ. Κωτούλα, Φ. Μπουρεξής, Α. Παπαδάκη και Ν. Τσονάκας Διατμηματικό Πρόγραμμα Μεταπτυχιακών Σπουδών «Προστασία Μνημείων», Κατεύθυνση: Υλικά και Επεμβάσεις Συντήρησης, όπου οι μεταπτυχιακοί φοιτητές Δ. Γιαννακόπουλος, Α. Ζαργκλή, Αικ. Κολαΐτη, Ε. Κούκουρας και Μ. Κρουσταλλάκη διεξάγουν μεταπτυχιακές εργασίες που σχετίζονται με το Έργο.

132 Η διεπιστημονική ομάδα του Εθνικού Μετσόβιου Πολυτεχνείου (ΕΜΠ), υπό την επιστημονική ευθύνη της ηγετικής ομάδας του ΕΜΠ Η Σχολή των Χημικών Μηχανικών του ΕΜΠ έχει συνεργαστεί για την διεξαγωγή εξειδικευμένων πειραμάτων με τους: Καθ. Σ. Κουρκουλή και Δρ. Ερμιόνη Πάσσιου, Σχολή Εφαρμοσμένων Μαθηματικών και Φυσικών Επιστημών ΕΜΠ, Τομέας Μηχανικής, Ομ. Καθ. Π. Μαρίνο και Αν. Καθ. Καββαδά, Σχολή Πολιτικών Μηχανικών ΕΜΠ, Τομέας Γεωτεχνικής, τους Μηχανολόγους Μηχανικούς Εμμ. Αγαπάκη, Α. Φραγκιαδουλάκη, Σ. Θεοχάρη και Χημικό Μηχανικό Ιωάννη Αγαπάκη, Αν. Καθ. Δ. Κυριαζή (Ηλεκτρολόγο Μηχανικό), Πανεπιστήμιο Πειραιά, Αν. Καθ. Ν. Ζαχαριάς, Πανεπιστήμιο Πελοποννήσου, Π. Σωτηρόπουλος, TerraMarine, Α. Αγγελόπουλος, Ε. Καράμπελας και Δ. Ταμπακέρας, ΕΥΔΑΠ, ΕΔΙΠ A. Τσαγκαράκης, Γεωπονικό Πανεπιστήμιο Αθηνών και Γ. Οικονόμου, ΙΓΜΕ.

133 Σήμερα παραδίδουμε ολοκληρωμένο το αποκατεστημένο Ιερό Κουβούκλιο εντός χρονοδιαγράμματος και με απόλυτη διαφάνεια όσον αφορά στην οικονομική διαχείριση Project Manager Ν. Μορόπουλος, Πολιτικός Μηχανικός - Πληροφορική Μια βασική διαδικασία λήψης αποφάσεων ήταν η Συνάντηση Διαχείρισης Εργοταξιακών Θεμάτων και Θεμάτων Χρονοδιαγράμματος. Η συνάντηση λάμβανε χώρα κατά μέσο όρο μία φορά κάθε δύο εβδομάδες με σκοπό την επίλυση όλων των ζητημάτων και εκκρεμοτήτων ή την παραπομπή τους στην επιστημονική επιτροπή του έργου. Συμμετέχοντες: Καθ. Αντωνία Μοροπούλου Δρ. Θεοδόσιος Μητρόπουλος Καθ. Χαράλαμπος Μουζάκης Κος Βασίλης Ζαφείρης Κος Θεόδωρος Μαυρίδης Κος Γεώργιος Αναστασιάδης Κος Μιχάλης Τρουλλινός Κος Νίκος Μορόπουλος ΣΥΝΑΝΤΗΣΗ ΔΙΑΧΕΙΡΙΣΗΣ ΕΡΓΟΤΑΞΙΟΥ

134 Επικεφαλής Ομάδας Ομάδα Αναστηλωτών και Μαρμαροτεχνιτών Β. Ζαφείρης, Πολ. Μηχανικός I. Ανδριτσόπουλος, Χ. Θεοδωράκης, A. Καρύδης, Π. Χαλόφτης, Γ. Αναστασιάδης, Μαρμαροτεχνίτης Γ. Παλαμάρης, Μαρμαροτεχνίτης Εργολάβος έργου Επικεφαλής Ομάδας Ομάδα Συντηρητών Θ. Μαυρίδης, M.Sc., Συντηρητής M. Τρουλλινός, Συντηρητής K. Καραθάνου, M.Sc. Αρχαιολ. Συντ. Αμ. Τρουλλινού, Συντηρήτρια Αρ. Τρουλλινού, Συντηρήτρια Υπουργείο Πολιτισμού Υπουργείο Πολιτισμού

135 Αναστηλωτές, Συντηρητές και Μαρμοροτεχνίτες

136 Εξοχότατε Πρωθυπουργέ της Ελλάδας, κ. Αλέξη Τσίπρα Η παρουσία σας μας τιμά και αναδεικνύει ότι το έργο αυτό εποίησαν Έλληνες, σε συνεργασία με τις τρεις χριστιανικές Κοινότητες του Παναγίου Τάφου στην Ιερουσαλήμ Η συνεχής παρουσία σας και το ενδιαφέρον σας για τον Πανάγιο Τάφο ( , , , ) αναδεικνύει τις γέφυρες ανάμεσα στην Ελλάδα και την Ιερουσαλήμ και τις προοπτικές για ειρηνική συνύπαρξη στην ευρύτερη ευρομεσογειακή περιοχή

137 Το Ιερό Κουβούκλιο Πριν και Μετά τις Επεμβάσεις Αποκατάστασης Πριν τις Επεμβάσεις Αποκατάστασης Πανοραμική Ανατολική Πλευρά Μετά τις Επεμβάσεις Αποκατάστασης

138 Το Ιερό Κουβούκλιο Πριν και Μετά τις Επεμβάσεις Αποκατάστασης Πριν τις Επεμβάσεις Αποκατάστασης Νότια Πλευρά Βόρεια Πλευρά Μετά τις Επεμβάσεις Αποκατάστασης
