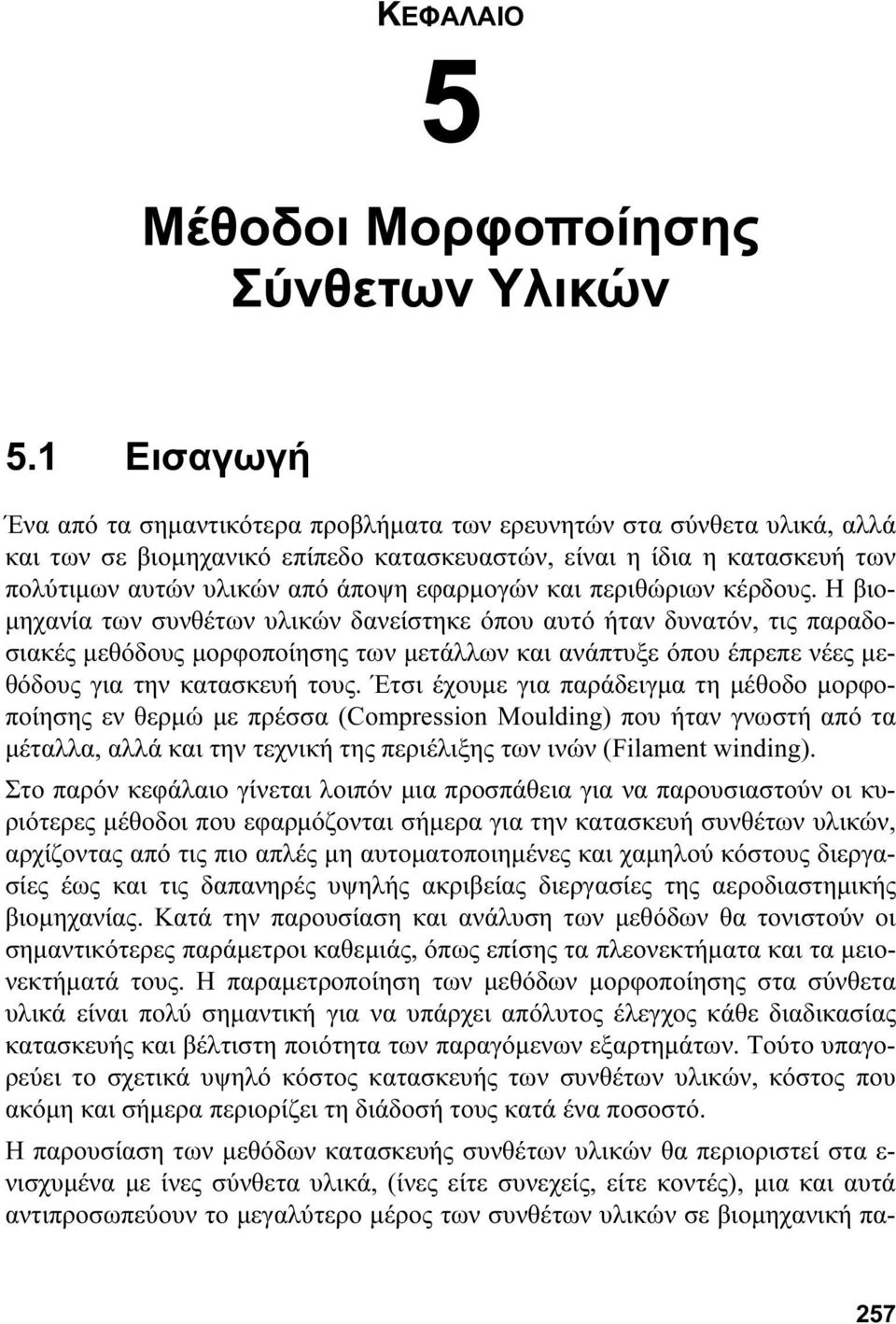

8 ΚΕΦΑΛΑΙΟ 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών 5.1 Εισαγωγή Ένα από τα σημαντικότερα προβλήματα των ερευνητών στα σύνθετα υλικά, αλλά και των σε βιομηχανικό επίπεδο κατασκευαστών, είναι η ίδια η κατασκευή των πολύτιμων αυτών υλικών από άποψη εφαρμογών και περιθώριων κέρδους. Η βιομηχανία των συνθέτων υλικών δανείστηκε όπου αυτό ήταν δυνατόν, τις παραδοσιακές μεθόδους μορφοποίησης των μετάλλων και ανάπτυξε όπου έπρεπε νέες μεθόδους για την κατασκευή τους. Έτσι έχουμε για παράδειγμα τη μέθοδο μορφοποίησης εν θερμώ με πρέσσα (Compression Moulding) που ήταν γνωστή από τα μέταλλα, αλλά και την τεχνική της περιέλιξης των ινών (Filament winding). Στo παρόν κεφάλαιο γίνεται λοιπόν μια προσπάθεια για να παρουσιαστούν οι κυριότερες μέθοδοι που εφαρμόζονται σήμερα για την κατασκευή συνθέτων υλικών, αρχίζοντας από τις πιο απλές μη αυτοματοποιημένες και χαμηλού κόστους διεργασίες έως και τις δαπανηρές υψηλής ακριβείας διεργασίες της αεροδιαστημικής βιομηχανίας. Κατά την παρουσίαση και ανάλυση των μεθόδων θα τονιστούν οι σημαντικότερες παράμετροι καθεμιάς, όπως επίσης τα πλεονεκτήματα και τα μειονεκτήματά τους. Η παραμετροποίηση των μεθόδων μορφοποίησης στα σύνθετα υλικά είναι πολύ σημαντική για να υπάρχει απόλυτος έλεγχος κάθε διαδικασίας κατασκευής και βέλτιστη ποιότητα των παραγόμενων εξαρτημάτων. Τούτο υπαγορεύει το σχετικά υψηλό κόστος κατασκευής των συνθέτων υλικών, κόστος που ακόμη και σήμερα περιορίζει τη διάδοσή τους κατά ένα ποσοστό. Η παρουσίαση των μεθόδων κατασκευής συνθέτων υλικών θα περιοριστεί στα ε- νισχυμένα με ίνες σύνθετα υλικά, (ίνες είτε συνεχείς, είτε κοντές), μια και αυτά αντιπροσωπεύουν το μεγαλύτερο μέρος των συνθέτων υλικών σε βιομηχανική πα- 257

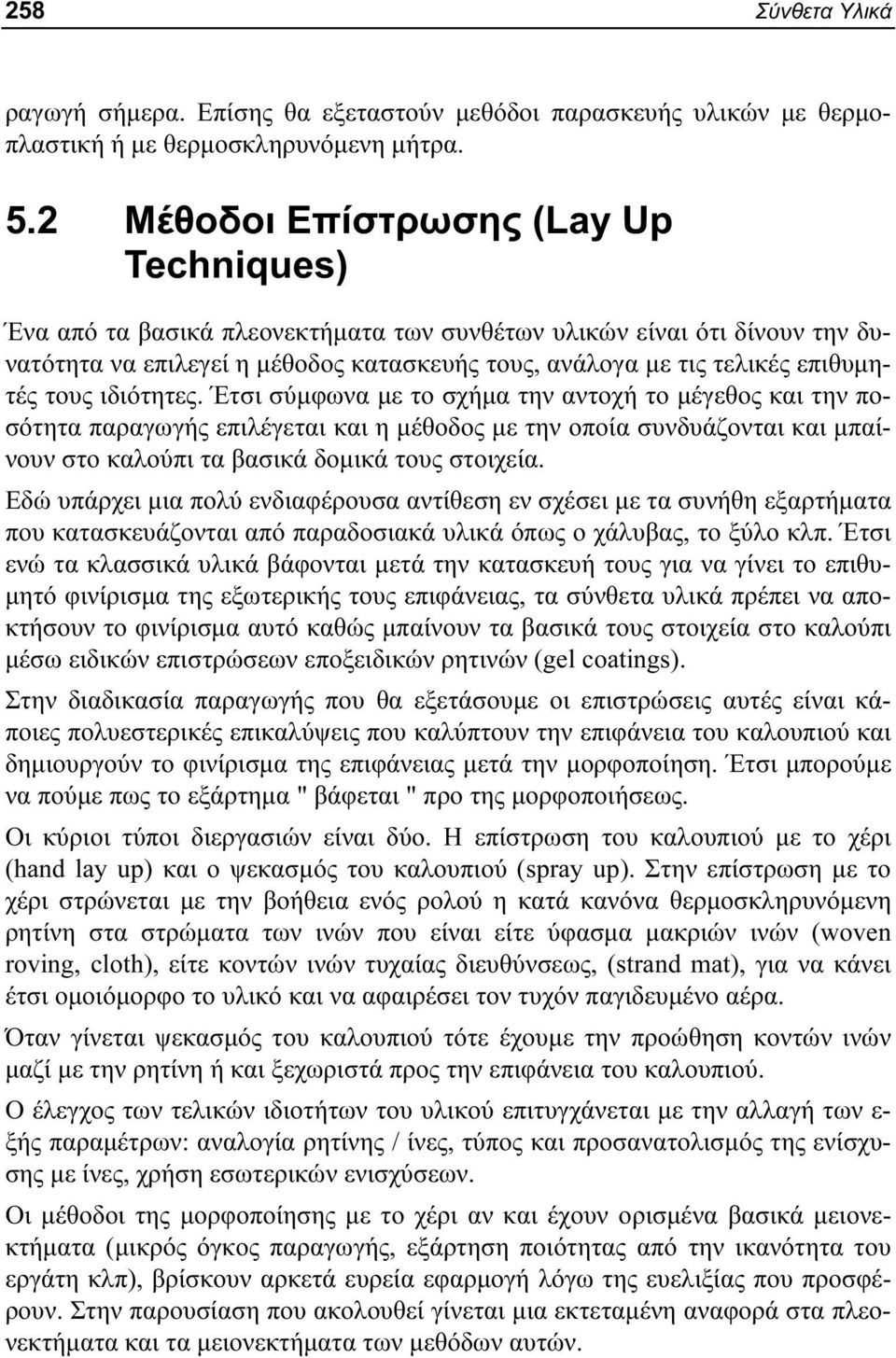

9 258 Σύνθετα Υλικά ραγωγή σήμερα. Επίσης θα εξεταστούν μεθόδοι παρασκευής υλικών με θερμοπλαστική ή με θερμοσκληρυνόμενη μήτρα. 5.2 Μέθοδοι Επίστρωσης (Lay Up Techniques) Ένα από τα βασικά πλεονεκτήματα των συνθέτων υλικών είναι ότι δίνουν την δυνατότητα να επιλεγεί η μέθοδος κατασκευής τους, ανάλογα με τις τελικές επιθυμητές τους ιδιότητες. Έτσι σύμφωνα με το σχήμα την αντοχή το μέγεθος και την ποσότητα παραγωγής επιλέγεται και η μέθοδος με την οποία συνδυάζονται και μπαίνουν στο καλούπι τα βασικά δομικά τους στοιχεία. Εδώ υπάρχει μια πολύ ενδιαφέρουσα αντίθεση εν σχέσει με τα συνήθη εξαρτήματα που κατασκευάζονται από παραδοσιακά υλικά όπως ο χάλυβας, το ξύλο κλπ. Έτσι ενώ τα κλασσικά υλικά βάφονται μετά την κατασκευή τους για να γίνει το επιθυμητό φινίρισμα της εξωτερικής τους επιφάνειας, τα σύνθετα υλικά πρέπει να αποκτήσουν το φινίρισμα αυτό καθώς μπαίνουν τα βασικά τους στοιχεία στο καλούπι μέσω ειδικών επιστρώσεων εποξειδικών ρητινών (gel coatings). Στην διαδικασία παραγωγής που θα εξετάσουμε οι επιστρώσεις αυτές είναι κάποιες πολυεστερικές επικαλύψεις που καλύπτουν την επιφάνεια του καλουπιού και δημιουργούν το φινίρισμα της επιφάνειας μετά την μορφοποίηση. Έτσι μπορούμε να πούμε πως το εξάρτημα " βάφεται " προ της μορφοποιήσεως. Οι κύριοι τύποι διεργασιών είναι δύο. Η επίστρωση του καλουπιού με το χέρι (hand lay up) και ο ψεκασμός του καλουπιού (spray up). Στην επίστρωση με το χέρι στρώνεται με την βοήθεια ενός ρολού η κατά κανόνα θερμοσκληρυνόμενη ρητίνη στα στρώματα των ινών που είναι είτε ύφασμα μακριών ινών (woven roving, cloth), είτε κοντών ινών τυχαίας διευθύνσεως, (strand mat), για να κάνει έτσι ομοιόμορφο το υλικό και να αφαιρέσει τον τυχόν παγιδευμένο αέρα. Όταν γίνεται ψεκασμός του καλουπιού τότε έχουμε την προώθηση κοντών ινών μαζί με την ρητίνη ή και ξεχωριστά προς την επιφάνεια του καλουπιού. Ο έλεγχος των τελικών ιδιοτήτων του υλικού επιτυγχάνεται με την αλλαγή των ε- ξής παραμέτρων: αναλογία ρητίνης / ίνες, τύπος και προσανατολισμός της ενίσχυσης με ίνες, χρήση εσωτερικών ενισχύσεων. Οι μέθοδοι της μορφοποίησης με το χέρι αν και έχουν ορισμένα βασικά μειονεκτήματα (μικρός όγκος παραγωγής, εξάρτηση ποιότητας από την ικανότητα του εργάτη κλπ), βρίσκουν αρκετά ευρεία εφαρμογή λόγω της ευελιξίας που προσφέρουν. Στην παρουσίαση που ακολουθεί γίνεται μια εκτεταμένη αναφορά στα πλεονεκτήματα και τα μειονεκτήματα των μεθόδων αυτών.

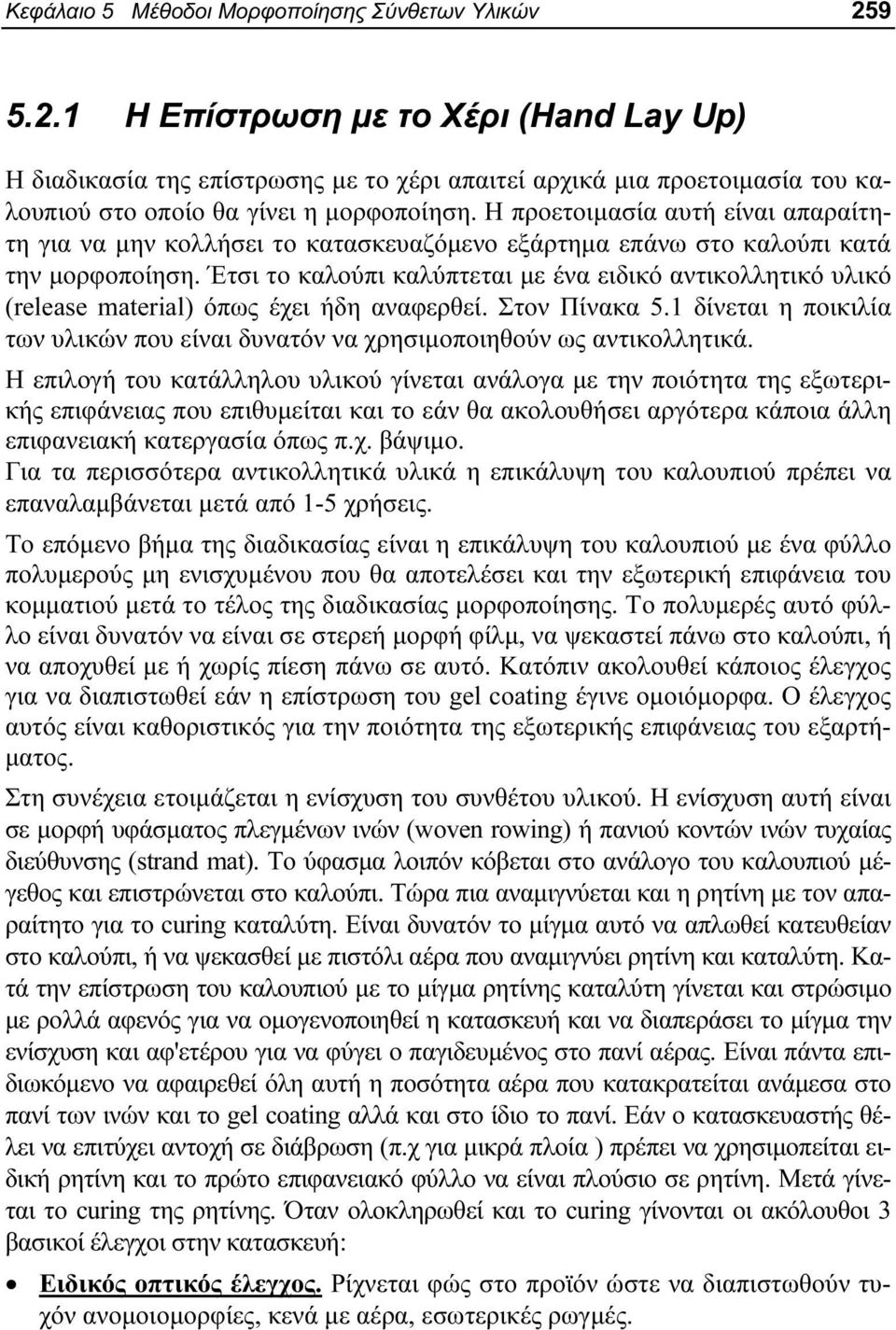

10 Κεφάλαιο 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών Η Επίστρωση με το Χέρι (Hand Lay Up) Η διαδικασία της επίστρωσης με το χέρι απαιτεί αρχικά μια προετοιμασία του καλουπιού στο οποίο θα γίνει η μορφοποίηση. Η προετοιμασία αυτή είναι απαραίτητη για να μην κολλήσει το κατασκευαζόμενο εξάρτημα επάνω στο καλούπι κατά την μορφοποίηση. Έτσι το καλούπι καλύπτεται με ένα ειδικό αντικολλητικό υλικό (release material) όπως έχει ήδη αναφερθεί. Στον Πίνακα 5.1 δίνεται η ποικιλία των υλικών που είναι δυνατόν να χρησιμοποιηθούν ως αντικολλητικά. Η επιλογή του κατάλληλου υλικού γίνεται ανάλογα με την ποιότητα της εξωτερικής επιφάνειας που επιθυμείται και το εάν θα ακολουθήσει αργότερα κάποια άλλη επιφανειακή κατεργασία όπως π.χ. βάψιμο. Για τα περισσότερα αντικολλητικά υλικά η επικάλυψη του καλουπιού πρέπει να επαναλαμβάνεται μετά από 1-5 χρήσεις. Το επόμενο βήμα της διαδικασίας είναι η επικάλυψη του καλουπιού με ένα φύλλο πολυμερούς μη ενισχυμένου που θα αποτελέσει και την εξωτερική επιφάνεια του κομματιού μετά το τέλος της διαδικασίας μορφοποίησης. Το πολυμερές αυτό φύλλο είναι δυνατόν να είναι σε στερεή μορφή φίλμ, να ψεκαστεί πάνω στο καλούπι, ή να αποχυθεί με ή χωρίς πίεση πάνω σε αυτό. Κατόπιν ακολουθεί κάποιος έλεγχος για να διαπιστωθεί εάν η επίστρωση του gel coating έγινε ομοιόμορφα. Ο έλεγχος αυτός είναι καθοριστικός για την ποιότητα της εξωτερικής επιφάνειας του εξαρτήματος. Στη συνέχεια ετοιμάζεται η ενίσχυση του συνθέτου υλικού. Η ενίσχυση αυτή είναι σε μορφή υφάσματος πλεγμένων ινών (woven rowing) ή πανιού κοντών ινών τυχαίας διεύθυνσης (strand mat). Το ύφασμα λοιπόν κόβεται στο ανάλογο του καλουπιού μέγεθος και επιστρώνεται στο καλούπι. Τώρα πια αναμιγνύεται και η ρητίνη με τον απαραίτητο για το curing καταλύτη. Είναι δυνατόν το μίγμα αυτό να απλωθεί κατευθείαν στο καλούπι, ή να ψεκασθεί με πιστόλι αέρα που αναμιγνύει ρητίνη και καταλύτη. Κατά την επίστρωση του καλουπιού με το μίγμα ρητίνης καταλύτη γίνεται και στρώσιμο με ρολλά αφενός για να ομογενοποιηθεί η κατασκευή και να διαπεράσει το μίγμα την ενίσχυση και αφ'ετέρου για να φύγει ο παγιδευμένος στο πανί αέρας. Είναι πάντα επιδιωκόμενο να αφαιρεθεί όλη αυτή η ποσότητα αέρα που κατακρατείται ανάμεσα στο πανί των ινών και το gel coating αλλά και στο ίδιο το πανί. Εάν ο κατασκευαστής θέλει να επιτύχει αντοχή σε διάβρωση (π.χ για μικρά πλοία ) πρέπει να χρησιμοπείται ειδική ρητίνη και το πρώτο επιφανειακό φύλλο να είναι πλούσιο σε ρητίνη. Μετά γίνεται το curing της ρητίνης. Όταν ολοκληρωθεί και το curing γίνονται οι ακόλουθοι 3 βασικοί έλεγχοι στην κατασκευή: Ειδικός οπτικός έλεγχος. Ρίχνεται φώς στο προϊόν ώστε να διαπιστωθούν τυχόν ανομοιομορφίες, κενά με αέρα, εσωτερικές ρωγμές.

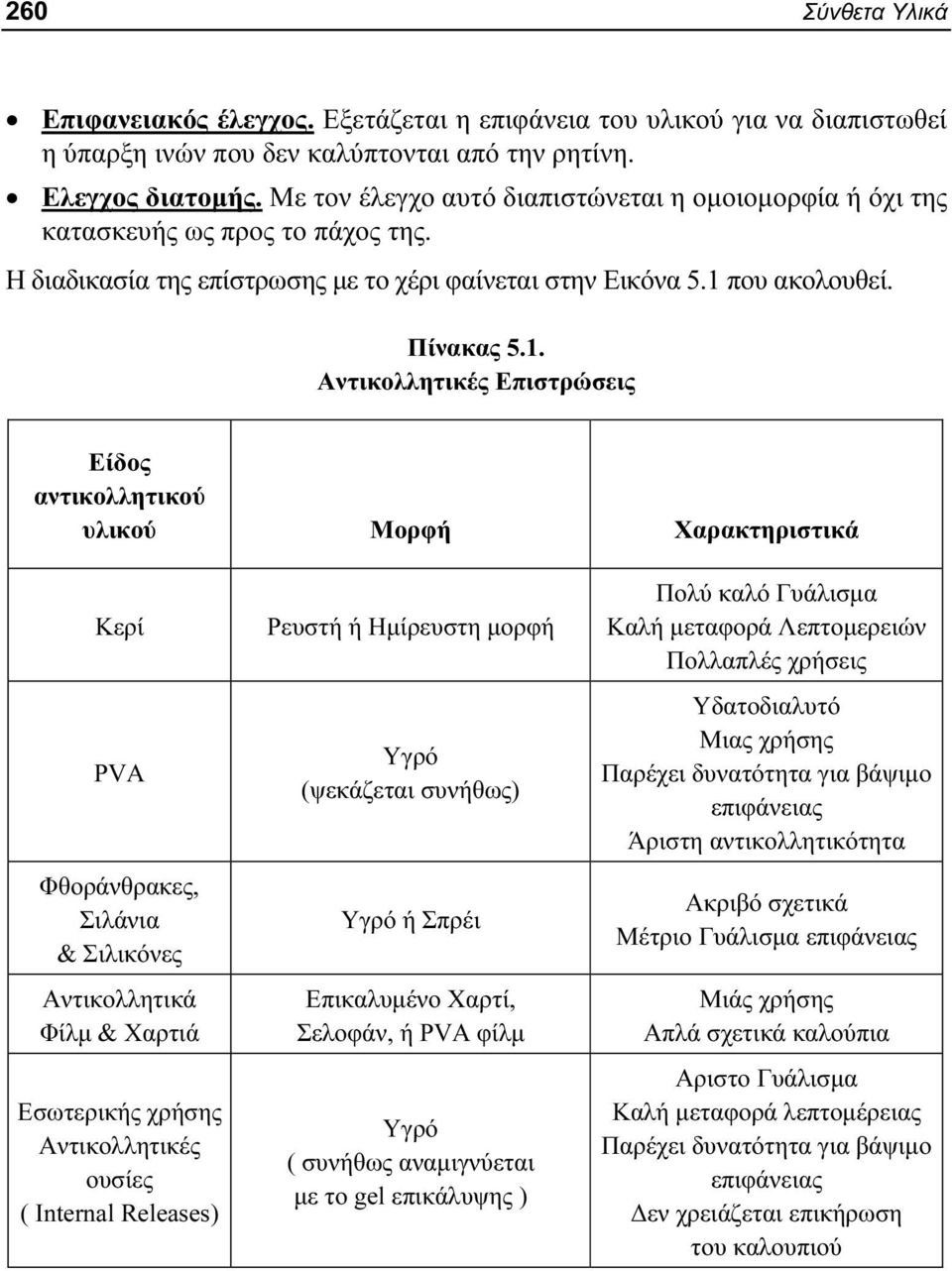

11 260 Σύνθετα Υλικά Επιφανειακός έλεγχος. Εξετάζεται η επιφάνεια του υλικού για να διαπιστωθεί η ύπαρξη ινών που δεν καλύπτονται από την ρητίνη. Ελεγχος διατομής. Με τον έλεγχο αυτό διαπιστώνεται η ομοιομορφία ή όχι της κατασκευής ως προς το πάχος της. Η διαδικασία της επίστρωσης με το χέρι φαίνεται στην Εικόνα 5.1 που ακολουθεί. Πίνακας 5.1. Αντικολλητικές Επιστρώσεις Είδος αντικολλητικού υλικού Μορφή Χαρακτηριστικά Κερί PVA Φθοράνθρακες, Σιλάνια & Σιλικόνες Αντικολλητικά Φίλμ & Χαρτιά Εσωτερικής χρήσης Αντικολλητικές ουσίες ( Internal Releases) Ρευστή ή Ημίρευστη μορφή Υγρό (ψεκάζεται συνήθως) Υγρό ή Σπρέι Επικαλυμένο Χαρτί, Σελοφάν, ή PVA φίλμ Υγρό ( συνήθως αναμιγνύεται με το gel επικάλυψης ) Πολύ καλό Γυάλισμα Καλή μεταφορά Λεπτομερειών Πολλαπλές χρήσεις Υδατοδιαλυτό Μιας χρήσης Παρέχει δυνατότητα για βάψιμο επιφάνειας Άριστη αντικολλητικότητα Ακριβό σχετικά Μέτριο Γυάλισμα επιφάνειας Μιάς χρήσης Απλά σχετικά καλούπια Αριστο Γυάλισμα Καλή μεταφορά λεπτομέρειας Παρέχει δυνατότητα για βάψιμο επιφάνειας Δεν χρειάζεται επικήρωση του καλουπιού

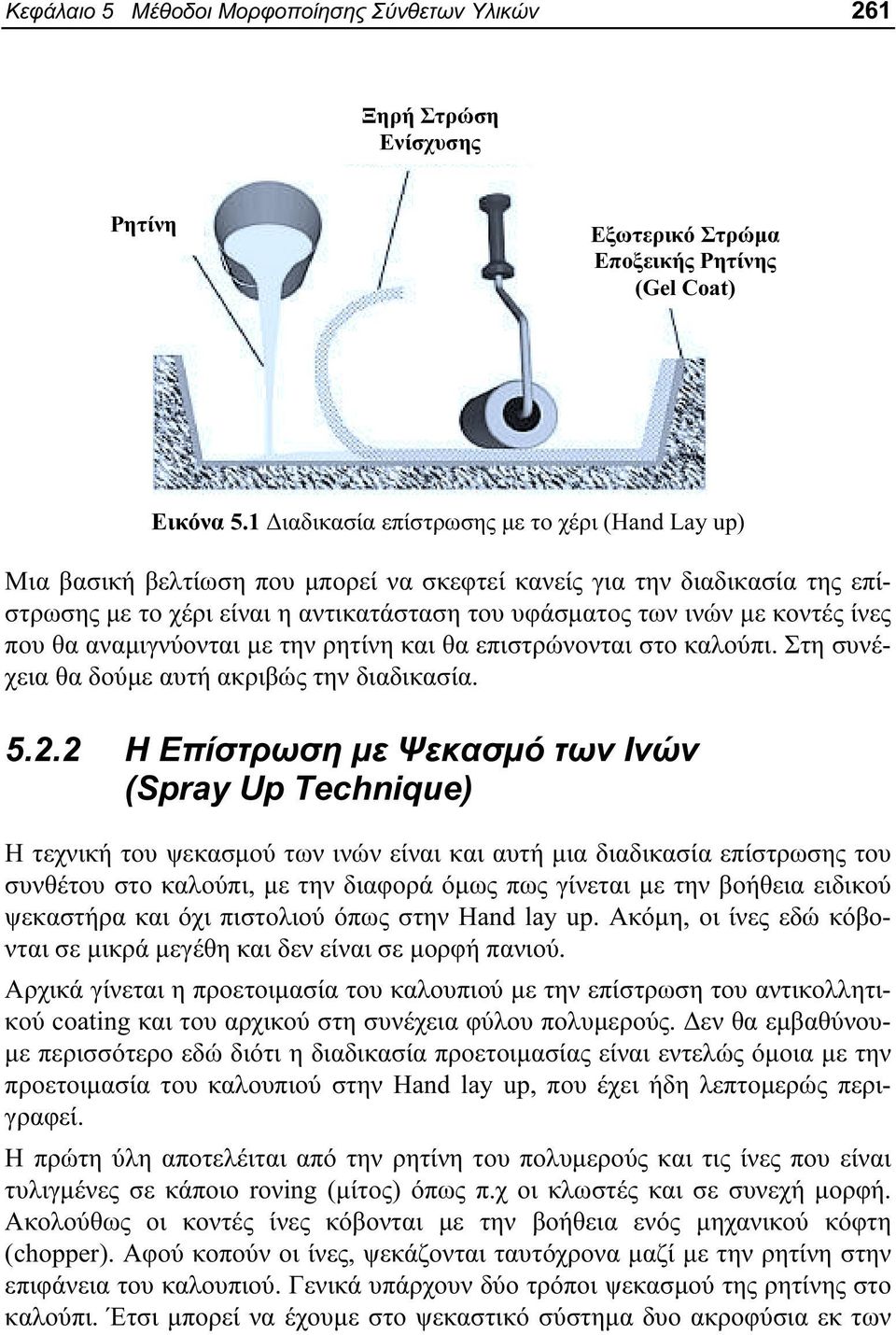

12 Κεφάλαιο 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών 261 Ξηρή Στρώση Ενίσχυσης Ρητίνη Εξωτερικό Στρώμα Εποξεικής Ρητίνης (Gel Coat) Εικόνα 5.1 Διαδικασία επίστρωσης με το χέρι (Ηand Lay up) Μια βασική βελτίωση που μπορεί να σκεφτεί κανείς για την διαδικασία της επίστρωσης με το χέρι είναι η αντικατάσταση του υφάσματος των ινών με κοντές ίνες που θα αναμιγνύονται με την ρητίνη και θα επιστρώνονται στο καλούπι. Στη συνέχεια θα δούμε αυτή ακριβώς την διαδικασία Η Επίστρωση με Ψεκασμό των Ινών (Spray Up Technique) Η τεχνική του ψεκασμού των ινών είναι και αυτή μια διαδικασία επίστρωσης του συνθέτου στο καλούπι, με την διαφορά όμως πως γίνεται με την βοήθεια ειδικού ψεκαστήρα και όχι πιστολιού όπως στην Hand lay up. Ακόμη, οι ίνες εδώ κόβονται σε μικρά μεγέθη και δεν είναι σε μορφή πανιού. Αρχικά γίνεται η προετοιμασία του καλουπιού με την επίστρωση του αντικολλητικού coating και του αρχικού στη συνέχεια φύλου πολυμερούς. Δεν θα εμβαθύνουμε περισσότερο εδώ διότι η διαδικασία προετοιμασίας είναι εντελώς όμοια με την προετοιμασία του καλουπιού στην Hand lay up, που έχει ήδη λεπτομερώς περιγραφεί. Η πρώτη ύλη αποτελέιται από την ρητίνη του πολυμερούς και τις ίνες που είναι τυλιγμένες σε κάποιο roνing (μίτος) όπως π.χ οι κλωστές και σε συνεχή μορφή. Ακολούθως οι κοντές ίνες κόβονται με την βοήθεια ενός μηχανικού κόφτη (chopper). Αφού κοπούν οι ίνες, ψεκάζονται ταυτόχρονα μαζί με την ρητίνη στην επιφάνεια του καλουπιού. Γενικά υπάρχουν δύο τρόποι ψεκασμού της ρητίνης στο καλούπι. Έτσι μπορεί να έχουμε στο ψεκαστικό σύστημα δυο ακροφύσια εκ των

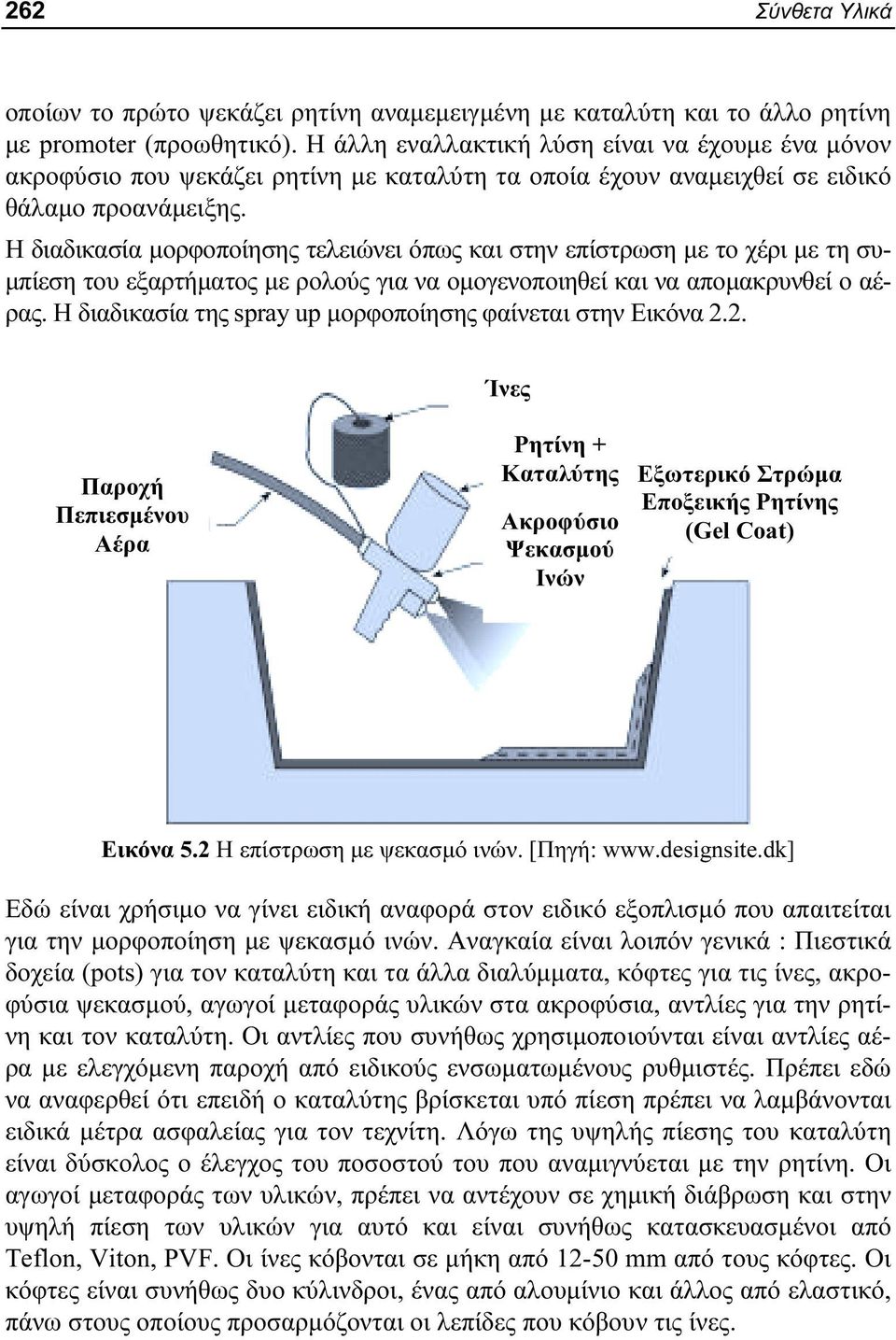

13 262 Σύνθετα Υλικά οποίων το πρώτο ψεκάζει ρητίνη αναμεμειγμένη με καταλύτη και το άλλο ρητίνη με promoter (προωθητικό). Η άλλη εναλλακτική λύση είναι να έχουμε ένα μόνον ακροφύσιο που ψεκάζει ρητίνη με καταλύτη τα οποία έχουν αναμειχθεί σε ειδικό θάλαμο προανάμειξης. Η διαδικασία μορφοποίησης τελειώνει όπως και στην επίστρωση με το χέρι με τη συμπίεση του εξαρτήματος με ρολούς για να ομογενοποιηθεί και να απομακρυνθεί ο αέρας. Η διαδικασία της spray up μορφοποίησης φαίνεται στην Εικόνα 2.2. Ίνες Παροχή Πεπιεσμένου Αέρα Ρητίνη + Καταλύτης Ακροφύσιο Ψεκασμού Ινών Εξωτερικό Στρώμα Εποξεικής Ρητίνης (Gel Coat) Εικόνα 5.2 Η επίστρωση με ψεκασμό ινών. [Πηγή: Εδώ είναι χρήσιμο να γίνει ειδική αναφορά στον ειδικό εξοπλισμό που απαιτείται για την μορφοποίηση με ψεκασμό ινών. Αναγκαία είναι λοιπόν γενικά : Πιεστικά δοχεία (pots) για τον καταλύτη και τα άλλα διαλύμματα, κόφτες για τις ίνες, ακροφύσια ψεκασμού, αγωγοί μεταφοράς υλικών στα ακροφύσια, αντλίες για την ρητίνη και τον καταλύτη. Οι αντλίες που συνήθως χρησιμοποιούνται είναι αντλίες αέρα με ελεγχόμενη παροχή από ειδικούς ενσωματωμένους ρυθμιστές. Πρέπει εδώ να αναφερθεί ότι επειδή ο καταλύτης βρίσκεται υπό πίεση πρέπει να λαμβάνονται ειδικά μέτρα ασφαλείας για τον τεχνίτη. Λόγω της υψηλής πίεσης του καταλύτη είναι δύσκολος ο έλεγχος του ποσοστού του που αναμιγνύεται με την ρητίνη. Οι αγωγοί μεταφοράς των υλικών, πρέπει να αντέχουν σε χημική διάβρωση και στην υψηλή πίεση των υλικών για αυτό και είναι συνήθως κατασκευασμένοι από Teflon, Viton, PVF. Οι ίνες κόβονται σε μήκη από mm από τους κόφτες. Οι κόφτες είναι συνήθως δυο κύλινδροι, ένας από αλουμίνιο και άλλος από ελαστικό, πάνω στους οποίους προσαρμόζονται οι λεπίδες που κόβουν τις ίνες.

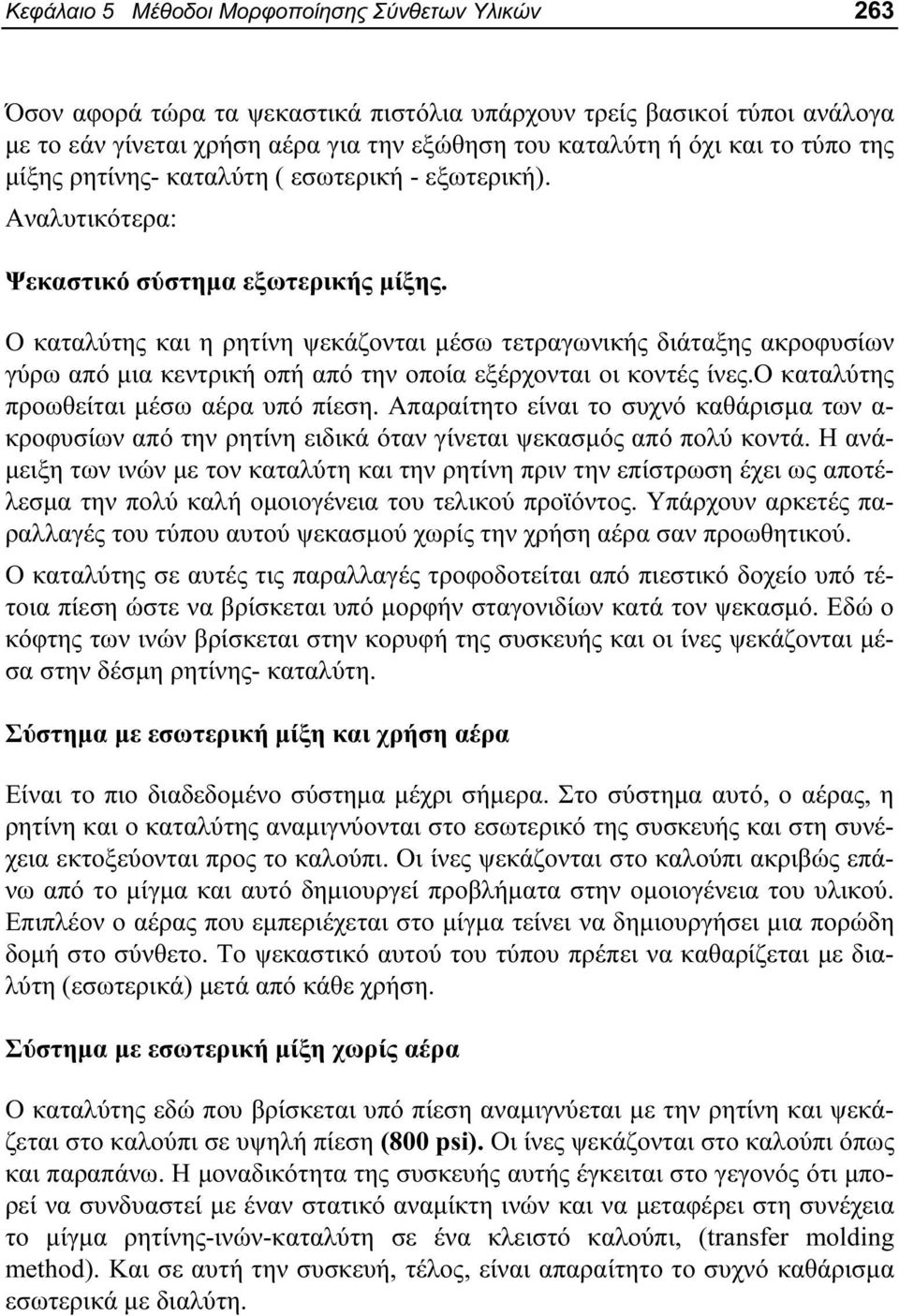

14 Κεφάλαιο 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών 263 Όσον αφορά τώρα τα ψεκαστικά πιστόλια υπάρχουν τρείς βασικοί τύποι ανάλογα με το εάν γίνεται χρήση αέρα για την εξώθηση του καταλύτη ή όχι και το τύπο της μίξης ρητίνης- καταλύτη ( εσωτερική - εξωτερική). Αναλυτικότερα: Ψεκαστικό σύστημα εξωτερικής μίξης. Ο καταλύτης και η ρητίνη ψεκάζονται μέσω τετραγωνικής διάταξης ακροφυσίων γύρω από μια κεντρική οπή από την οποία εξέρχονται οι κοντές ίνες.ο καταλύτης προωθείται μέσω αέρα υπό πίεση. Απαραίτητο είναι το συχνό καθάρισμα των α- κροφυσίων από την ρητίνη ειδικά όταν γίνεται ψεκασμός από πολύ κοντά. Η ανάμειξη των ινών με τον καταλύτη και την ρητίνη πριν την επίστρωση έχει ως αποτέλεσμα την πολύ καλή ομοιογένεια του τελικού προϊόντος. Υπάρχουν αρκετές παραλλαγές του τύπου αυτού ψεκασμού χωρίς την χρήση αέρα σαν προωθητικού. Ο καταλύτης σε αυτές τις παραλλαγές τροφοδοτείται από πιεστικό δοχείο υπό τέτοια πίεση ώστε να βρίσκεται υπό μορφήν σταγονιδίων κατά τον ψεκασμό. Εδώ ο κόφτης των ινών βρίσκεται στην κορυφή της συσκευής και οι ίνες ψεκάζονται μέσα στην δέσμη ρητίνης- καταλύτη. Σύστημα με εσωτερική μίξη και χρήση αέρα Είναι το πιο διαδεδομένο σύστημα μέχρι σήμερα. Στο σύστημα αυτό, ο αέρας, η ρητίνη και ο καταλύτης αναμιγνύονται στο εσωτερικό της συσκευής και στη συνέχεια εκτοξεύονται προς το καλούπι. Οι ίνες ψεκάζονται στο καλούπι ακριβώς επάνω από το μίγμα και αυτό δημιουργεί προβλήματα στην ομοιογένεια του υλικού. Επιπλέον ο αέρας που εμπεριέχεται στο μίγμα τείνει να δημιουργήσει μια πορώδη δομή στο σύνθετο. Το ψεκαστικό αυτού του τύπου πρέπει να καθαρίζεται με διαλύτη (εσωτερικά) μετά από κάθε χρήση. Σύστημα με εσωτερική μίξη χωρίς αέρα Ο καταλύτης εδώ που βρίσκεται υπό πίεση αναμιγνύεται με την ρητίνη και ψεκάζεται στο καλούπι σε υψηλή πίεση (800 psi). Οι ίνες ψεκάζονται στο καλούπι όπως και παραπάνω. Η μοναδικότητα της συσκευής αυτής έγκειται στο γεγονός ότι μπορεί να συνδυαστεί με έναν στατικό αναμίκτη ινών και να μεταφέρει στη συνέχεια το μίγμα ρητίνης-ινών-καταλύτη σε ένα κλειστό καλούπι, (transfer molding method). Kαι σε αυτή την συσκευή, τέλος, είναι απαραίτητο το συχνό καθάρισμα εσωτερικά με διαλύτη.

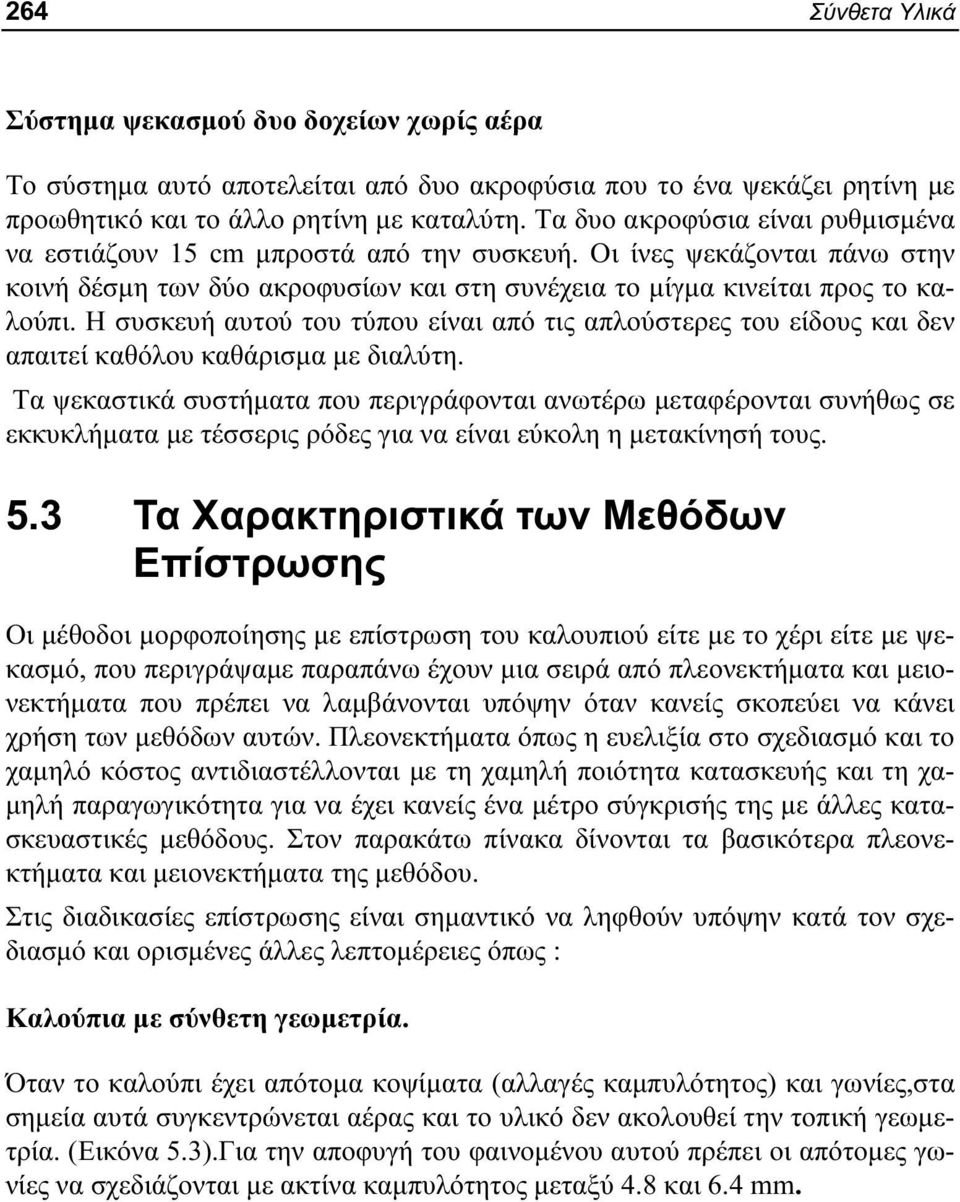

15 264 Σύνθετα Υλικά Σύστημα ψεκασμού δυο δοχείων χωρίς αέρα Το σύστημα αυτό αποτελείται από δυο ακροφύσια που το ένα ψεκάζει ρητίνη με προωθητικό και το άλλο ρητίνη με καταλύτη. Τα δυο ακροφύσια είναι ρυθμισμένα να εστιάζουν 15 cm μπροστά από την συσκευή. Οι ίνες ψεκάζονται πάνω στην κοινή δέσμη των δύο ακροφυσίων και στη συνέχεια το μίγμα κινείται προς το καλούπι. Η συσκευή αυτού του τύπου είναι από τις απλούστερες του είδους και δεν απαιτεί καθόλου καθάρισμα με διαλύτη. Τα ψεκαστικά συστήματα που περιγράφονται ανωτέρω μεταφέρονται συνήθως σε εκκυκλήματα με τέσσερις ρόδες για να είναι εύκολη η μετακίνησή τους. 5.3 Τα Χαρακτηριστικά των Μεθόδων Επίστρωσης Οι μέθοδοι μορφοποίησης με επίστρωση του καλουπιού είτε με το χέρι είτε με ψεκασμό, που περιγράψαμε παραπάνω έχουν μια σειρά από πλεονεκτήματα και μειονεκτήματα που πρέπει να λαμβάνονται υπόψην όταν κανείς σκοπεύει να κάνει χρήση των μεθόδων αυτών. Πλεονεκτήματα όπως η ευελιξία στο σχεδιασμό και το χαμηλό κόστος αντιδιαστέλλονται με τη χαμηλή ποιότητα κατασκευής και τη χαμηλή παραγωγικότητα για να έχει κανείς ένα μέτρο σύγκρισής της με άλλες κατασκευαστικές μεθόδους. Στον παρακάτω πίνακα δίνονται τα βασικότερα πλεονεκτήματα και μειονεκτήματα της μεθόδου. Στις διαδικασίες επίστρωσης είναι σημαντικό να ληφθούν υπόψην κατά τον σχεδιασμό και ορισμένες άλλες λεπτομέρειες όπως : Καλούπια με σύνθετη γεωμετρία. Όταν το καλούπι έχει απότομα κοψίματα (αλλαγές καμπυλότητος) και γωνίες,στα σημεία αυτά συγκεντρώνεται αέρας και το υλικό δεν ακολουθεί την τοπική γεωμετρία. (Εικόνα 5.3).Για την αποφυγή του φαινομένου αυτού πρέπει οι απότομες γωνίες να σχεδιάζονται με ακτίνα καμπυλότητος μεταξύ 4.8 και 6.4 mm.

16 Κεφάλαιο 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών 265 Π Λ Ε Ο Ν Ε Κ Τ Η Μ Α Τ Α Πίνακας 5.2 Χαρακτηριστικά Μεθόδων Επίστρωσης 1. Ευελιξία στον σχεδιασμό εξαρτημάτων 2. Είναι δυνατή η παραγωγή μεγάλων & περίπλοκων κομματιών. 3. Το κόστος του ελάχιστου εξοπλισμού είναι χαμηλό. 4. Ως καλούπι είναι δυνατόν να χρησιμοποιηθεί οποιοδήποτε υλικό με σταθερό σχήμα. 5. Είναι απλό το στήσιμο του εξοπλισμού και η έναρξη παραγωγής γίνεται σχετικά γρήγορα. 6. Είναι εύκολες οι σχεδιαστικές αλλαγές. 7. Είναι δυνατόν να χρησιμοποιηθούν εγκλείσματα και ενισχύσεις κατά την μορφοποίηση (ατσάλινα νεύρα δυσκαμψίας π.χ. ) 8. Είναι δυνατές οι πολύστρωτες κατασκευές. 9. Είναι εύκολη και απλή η εκπαίδευση των τεχνιτών. Μ Ε Ι Ο Ν Ε Κ Τ Η Μ Α Τ Α 1. Η μορφοποίηση έχει σχετικά ψηλό εργασιακό κόστος. 2. Το τελικό προϊόν έχει μόνον την εξωτερική του επιφάνεια σε καλή μορφή. 3. Η ποιότητα κατασκευής είναι συνάρτηση της ικανότητας του τεχνίτη. 4. Η διαδικασία δεν προσφέρεται για μεγάλο όγκο παραγωγής. 5. Δεν υπάρχει ομοιομορφία ποιότητας στα προϊόντα. 6. Απαιτούνται μεγάλοι χρόνοι πολυμερισμού μιας και το καλούπι βρίσκεται σε θερμοκρασία δωματίου. 7. Υπάρχει υψηλός συντελεστής απωλειών σε πρώτες ύλες & "ατελή" προϊόντα.

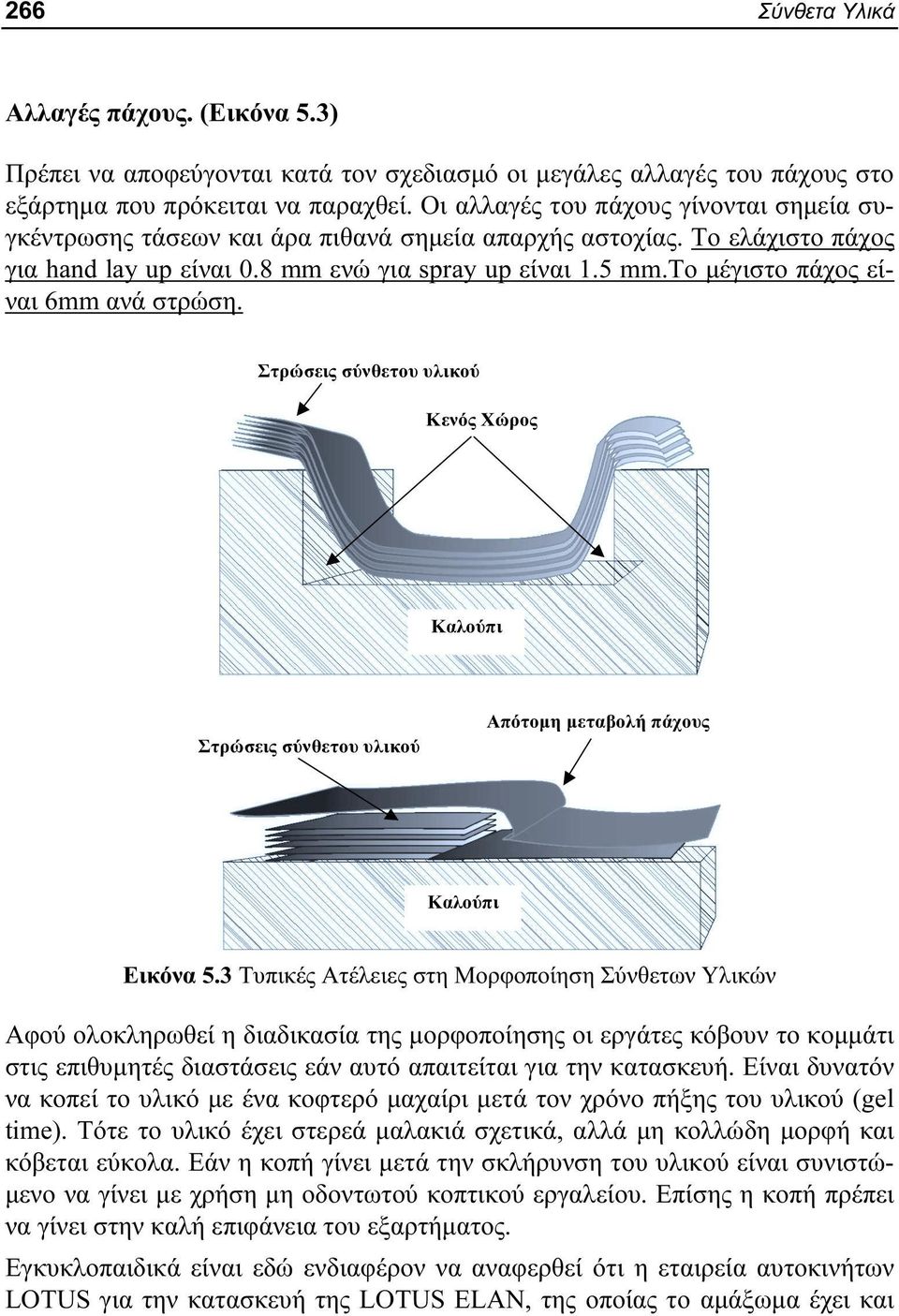

17 266 Σύνθετα Υλικά Αλλαγές πάχους. (Εικόνα 5.3) Πρέπει να αποφεύγονται κατά τον σχεδιασμό οι μεγάλες αλλαγές του πάχους στο εξάρτημα που πρόκειται να παραχθεί. Οι αλλαγές του πάχους γίνονται σημεία συγκέντρωσης τάσεων και άρα πιθανά σημεία απαρχής αστοχίας. Το ελάχιστο πάχος για hand lay up είναι 0.8 mm ενώ για spray up είναι 1.5 mm.το μέγιστο πάχος είναι 6mm ανά στρώση. Στρώσεις σύνθετου υλικού Κενός Χώρος Καλούπι Στρώσεις σύνθετου υλικού Απότομη μεταβολή πάχους Καλούπι Εικόνα 5.3 Τυπικές Ατέλειες στη Μορφοποίηση Σύνθετων Υλικών Αφού ολοκληρωθεί η διαδικασία της μορφοποίησης οι εργάτες κόβουν το κομμάτι στις επιθυμητές διαστάσεις εάν αυτό απαιτείται για την κατασκευή. Είναι δυνατόν να κοπεί το υλικό με ένα κοφτερό μαχαίρι μετά τον χρόνο πήξης του υλικού (gel time). Τότε το υλικό έχει στερεά μαλακιά σχετικά, αλλά μη κολλώδη μορφή και κόβεται εύκολα. Εάν η κοπή γίνει μετά την σκλήρυνση του υλικού είναι συνιστώμενο να γίνει με χρήση μη οδοντωτού κοπτικού εργαλείου. Επίσης η κοπή πρέπει να γίνει στην καλή επιφάνεια του εξαρτήματος. Εγκυκλοπαιδικά είναι εδώ ενδιαφέρον να αναφερθεί ότι η εταιρεία αυτοκινήτων LOTUS για την κατασκευή της LOTUS ELAΝ, της οποίας το αμάξωμα έχει και

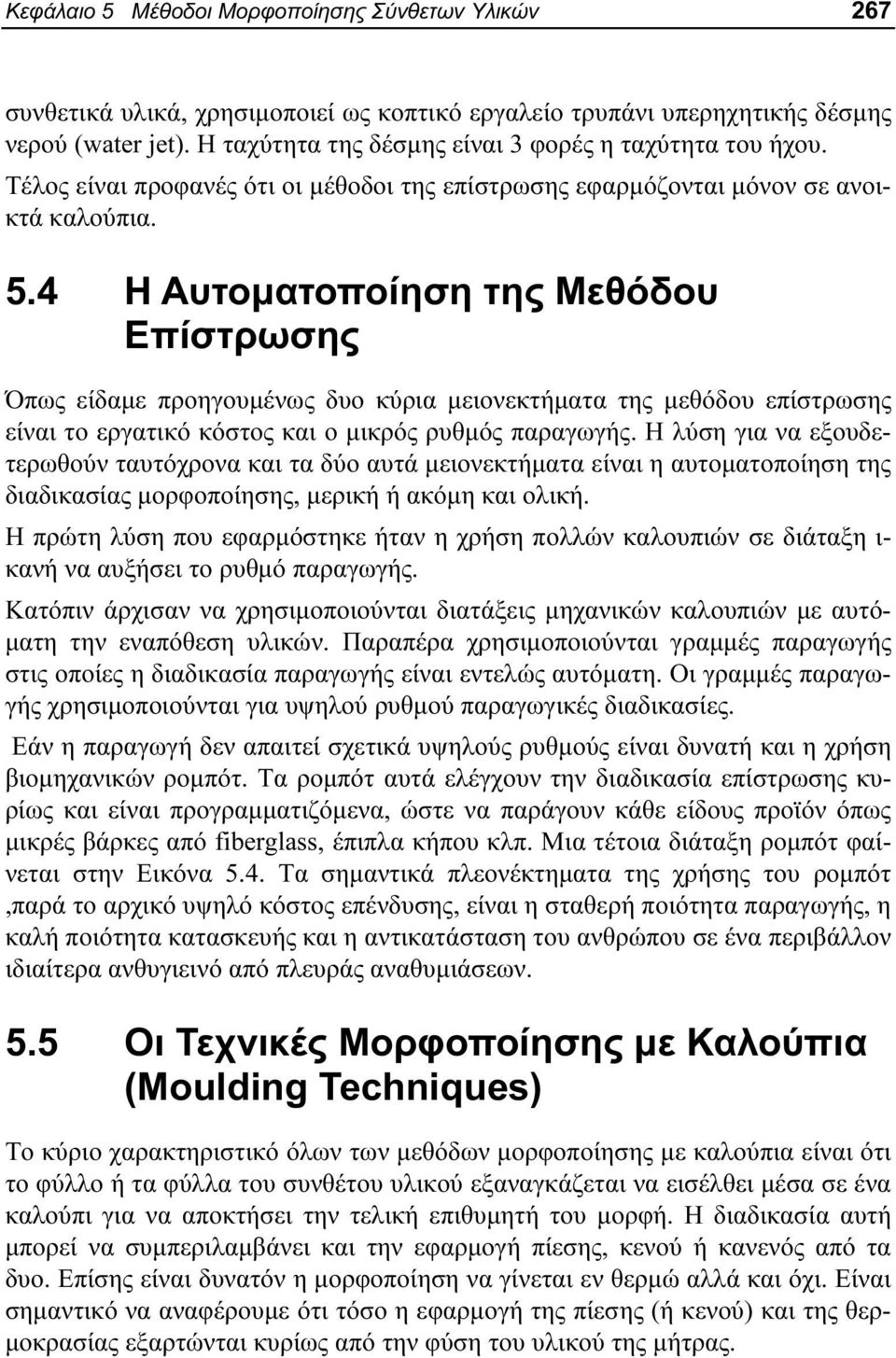

18 Κεφάλαιο 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών 267 συνθετικά υλικά, χρησιμοποιεί ως κοπτικό εργαλείο τρυπάνι υπερηχητικής δέσμης νερού (water jet). Η ταχύτητα της δέσμης είναι 3 φορές η ταχύτητα του ήχου. Τέλος είναι προφανές ότι οι μέθοδοι της επίστρωσης εφαρμόζονται μόνον σε ανοικτά καλούπια. 5.4 Η Αυτοματοποίηση της Μεθόδου Επίστρωσης Όπως είδαμε προηγουμένως δυο κύρια μειονεκτήματα της μεθόδου επίστρωσης είναι το εργατικό κόστος και ο μικρός ρυθμός παραγωγής. Η λύση για να εξουδετερωθούν ταυτόχρονα και τα δύο αυτά μειονεκτήματα είναι η αυτοματοποίηση της διαδικασίας μορφοποίησης, μερική ή ακόμη και ολική. Η πρώτη λύση που εφαρμόστηκε ήταν η χρήση πολλών καλουπιών σε διάταξη ι- κανή να αυξήσει το ρυθμό παραγωγής. Κατόπιν άρχισαν να χρησιμοποιούνται διατάξεις μηχανικών καλουπιών με αυτόματη την εναπόθεση υλικών. Παραπέρα χρησιμοποιούνται γραμμές παραγωγής στις οποίες η διαδικασία παραγωγής είναι εντελώς αυτόματη. Οι γραμμές παραγωγής χρησιμοποιούνται για υψηλού ρυθμού παραγωγικές διαδικασίες. Εάν η παραγωγή δεν απαιτεί σχετικά υψηλούς ρυθμούς είναι δυνατή και η χρήση βιομηχανικών ρομπότ. Τα ρομπότ αυτά ελέγχουν την διαδικασία επίστρωσης κυρίως και είναι προγραμματιζόμενα, ώστε να παράγουν κάθε είδους προϊόν όπως μικρές βάρκες από fiberglass, έπιπλα κήπου κλπ. Μια τέτοια διάταξη ρομπότ φαίνεται στην Εικόνα 5.4. Τα σημαντικά πλεονέκτηματα της χρήσης του ρομπότ,παρά το αρχικό υψηλό κόστος επένδυσης, είναι η σταθερή ποιότητα παραγωγής, η καλή ποιότητα κατασκευής και η αντικατάσταση του ανθρώπου σε ένα περιβάλλον ιδιαίτερα ανθυγιεινό από πλευράς αναθυμιάσεων. 5.5 Οι Τεχνικές Μορφοποίησης με Καλούπια (Μoulding Techniques) Tο κύριο χαρακτηριστικό όλων των μεθόδων μορφοποίησης με καλούπια είναι ότι το φύλλο ή τα φύλλα του συνθέτου υλικού εξαναγκάζεται να εισέλθει μέσα σε ένα καλούπι για να αποκτήσει την τελική επιθυμητή του μορφή. Η διαδικασία αυτή μπορεί να συμπεριλαμβάνει και την εφαρμογή πίεσης, κενού ή κανενός από τα δυο. Επίσης είναι δυνατόν η μορφοποίηση να γίνεται εν θερμώ αλλά και όχι. Είναι σημαντικό να αναφέρουμε ότι τόσο η εφαρμογή της πίεσης (ή κενού) και της θερμοκρασίας εξαρτώνται κυρίως από την φύση του υλικού της μήτρας.

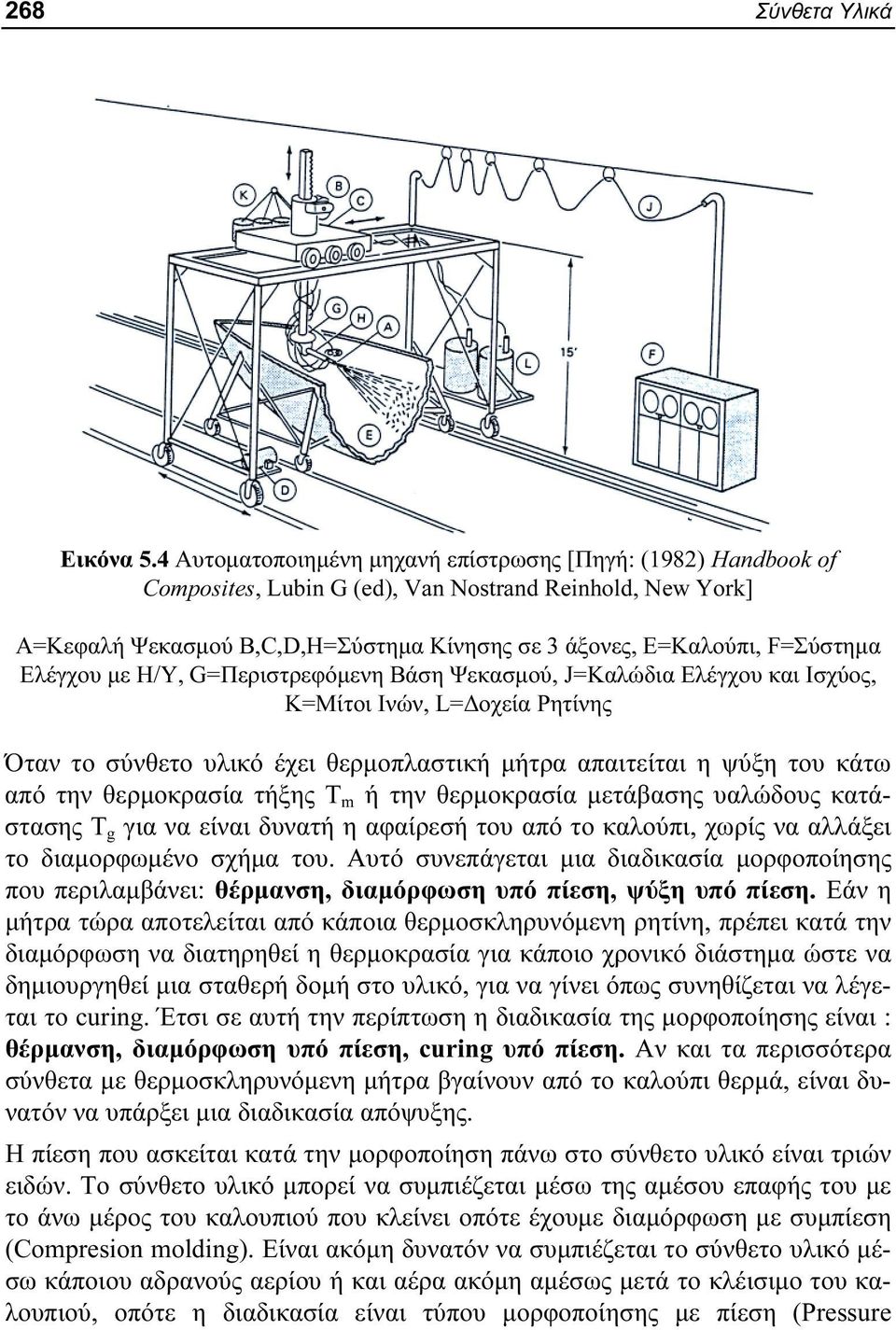

19 268 Σύνθετα Υλικά Εικόνα 5.4 Αυτοματοποιημένη μηχανή επίστρωσης [Πηγή: (1982) Handbook of Composites, Lubin G (ed), Van Nostrand Reinhold, New York] Α=Κεφαλή Ψεκασμού Β,C,D,Η=Σύστημα Κίνησης σε 3 άξονες, E=Καλούπι, F=Σύστημα Ελέγχου με Η/Υ, G=Περιστρεφόμενη Βάση Ψεκασμού, J=Καλώδια Ελέγχου και Ισχύος, K=Μίτοι Ινών, L=Δοχεία Ρητίνης Όταν το σύνθετο υλικό έχει θερμοπλαστική μήτρα απαιτείται η ψύξη του κάτω από την θερμοκρασία τήξης Τ m ή την θερμοκρασία μετάβασης υαλώδους κατάστασης T g για να είναι δυνατή η αφαίρεσή του από το καλούπι, χωρίς να αλλάξει το διαμορφωμένο σχήμα του. Αυτό συνεπάγεται μια διαδικασία μορφοποίησης που περιλαμβάνει: θέρμανση, διαμόρφωση υπό πίεση, ψύξη υπό πίεση. Eάν η μήτρα τώρα αποτελείται από κάποια θερμοσκληρυνόμενη ρητίνη, πρέπει κατά την διαμόρφωση να διατηρηθεί η θερμοκρασία για κάποιο χρονικό διάστημα ώστε να δημιουργηθεί μια σταθερή δομή στο υλικό, για να γίνει όπως συνηθίζεται να λέγεται το curing. Έτσι σε αυτή την περίπτωση η διαδικασία της μορφοποίησης είναι : θέρμανση, διαμόρφωση υπό πίεση, curing υπό πίεση. Αν και τα περισσότερα σύνθετα με θερμοσκληρυνόμενη μήτρα βγαίνουν από το καλούπι θερμά, είναι δυνατόν να υπάρξει μια διαδικασία απόψυξης. Η πίεση που ασκείται κατά την μορφοποίηση πάνω στο σύνθετο υλικό είναι τριών ειδών. Το σύνθετο υλικό μπορεί να συμπιέζεται μέσω της αμέσου επαφής του με το άνω μέρος του καλουπιού που κλείνει οπότε έχουμε διαμόρφωση με συμπίεση (Compresion molding). Είναι ακόμη δυνατόν να συμπιέζεται το σύνθετο υλικό μέσω κάποιου αδρανούς αερίου ή και αέρα ακόμη αμέσως μετά το κλέισιμο του καλουπιού, οπότε η διαδικασία είναι τύπου μορφοποίησης με πίεση (Pressure

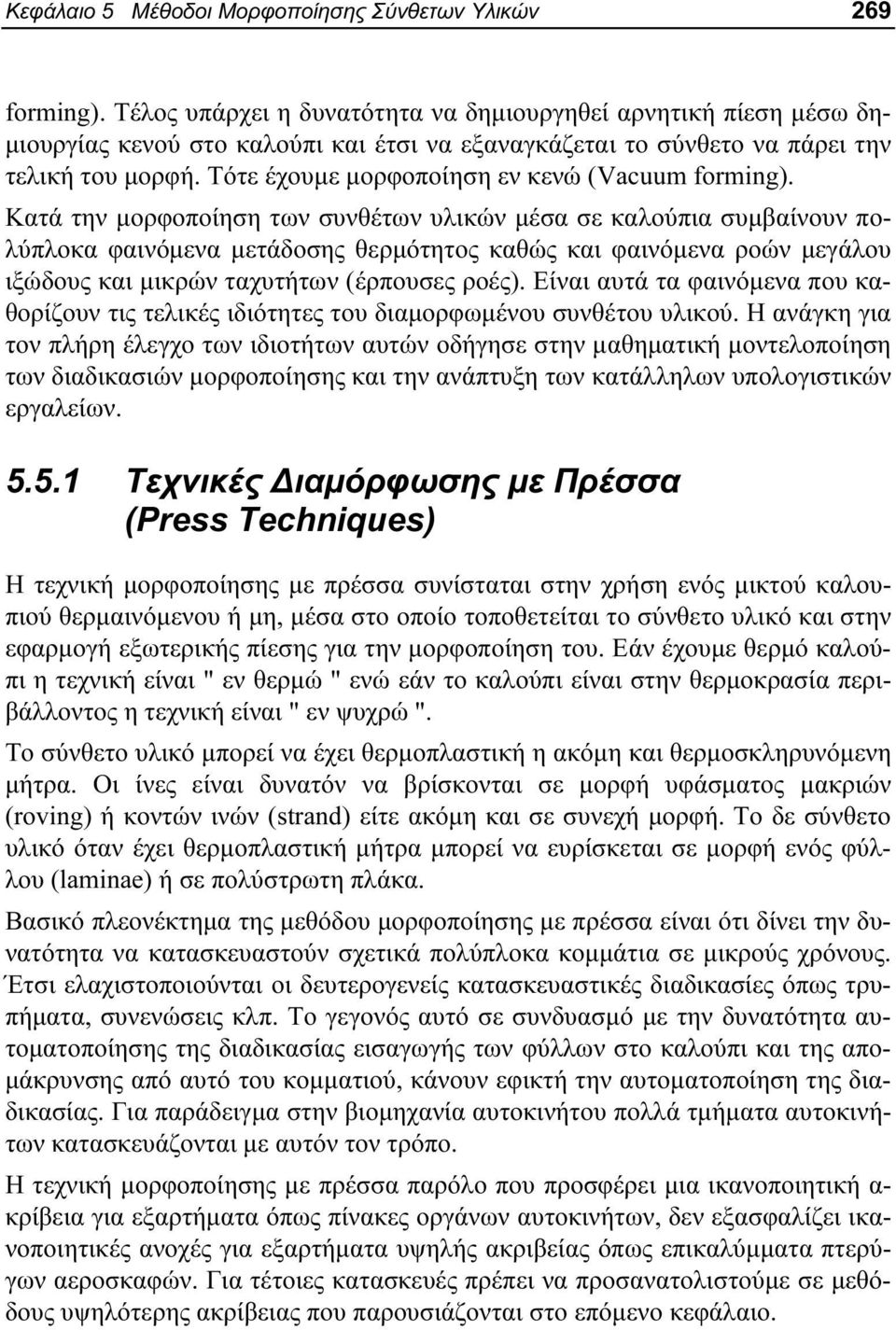

20 Κεφάλαιο 5 Μέθοδοι Μορφοποίησης Σύνθετων Υλικών 269 forming). Τέλος υπάρχει η δυνατότητα να δημιουργηθεί αρνητική πίεση μέσω δημιουργίας κενού στο καλούπι και έτσι να εξαναγκάζεται το σύνθετο να πάρει την τελική του μορφή. Τότε έχουμε μορφοποίηση εν κενώ (Vacuum forming). Κατά την μορφοποίηση των συνθέτων υλικών μέσα σε καλούπια συμβαίνουν πολύπλοκα φαινόμενα μετάδοσης θερμότητος καθώς και φαινόμενα ροών μεγάλου ιξώδους και μικρών ταχυτήτων (έρπουσες ροές). Είναι αυτά τα φαινόμενα που καθορίζουν τις τελικές ιδιότητες του διαμορφωμένου συνθέτου υλικού. Η ανάγκη για τον πλήρη έλεγχο των ιδιοτήτων αυτών οδήγησε στην μαθηματική μοντελοποίηση των διαδικασιών μορφοποίησης και την ανάπτυξη των κατάλληλων υπολογιστικών εργαλείων Τεχνικές Διαμόρφωσης με Πρέσσα (Press Techniques) Η τεχνική μορφοποίησης με πρέσσα συνίσταται στην χρήση ενός μικτού καλουπιού θερμαινόμενου ή μη, μέσα στο οποίο τοποθετείται το σύνθετο υλικό και στην εφαρμογή εξωτερικής πίεσης για την μορφοποίηση του. Εάν έχουμε θερμό καλούπι η τεχνική είναι " εν θερμώ " ενώ εάν το καλούπι είναι στην θερμοκρασία περιβάλλοντος η τεχνική είναι " εν ψυχρώ ". Το σύνθετο υλικό μπορεί να έχει θερμοπλαστική η ακόμη και θερμοσκληρυνόμενη μήτρα. Οι ίνες είναι δυνατόν να βρίσκονται σε μορφή υφάσματος μακριών (roving) ή κοντών ινών (strand) είτε ακόμη και σε συνεχή μορφή. Το δε σύνθετο υλικό όταν έχει θερμοπλαστική μήτρα μπορεί να ευρίσκεται σε μορφή ενός φύλλου (laminae) ή σε πολύστρωτη πλάκα. Βασικό πλεονέκτημα της μεθόδου μορφοποίησης με πρέσσα είναι ότι δίνει την δυνατότητα να κατασκευαστούν σχετικά πολύπλοκα κομμάτια σε μικρούς χρόνους. Έτσι ελαχιστοποιούνται οι δευτερογενείς κατασκευαστικές διαδικασίες όπως τρυπήματα, συνενώσεις κλπ. Το γεγονός αυτό σε συνδυασμό με την δυνατότητα αυτοματοποίησης της διαδικασίας εισαγωγής των φύλλων στο καλούπι και της απομάκρυνσης από αυτό του κομματιού, κάνουν εφικτή την αυτοματοποίηση της διαδικασίας. Για παράδειγμα στην βιομηχανία αυτοκινήτου πολλά τμήματα αυτοκινήτων κατασκευάζονται με αυτόν τον τρόπο. Η τεχνική μορφοποίησης με πρέσσα παρόλο που προσφέρει μια ικανοποιητική α- κρίβεια για εξαρτήματα όπως πίνακες οργάνων αυτοκινήτων, δεν εξασφαλίζει ικανοποιητικές ανοχές για εξαρτήματα υψηλής ακριβείας όπως επικαλύμματα πτερύγων αεροσκαφών. Για τέτοιες κατασκευές πρέπει να προσανατολιστούμε σε μεθόδους υψηλότερης ακρίβειας που παρουσιάζονται στο επόμενο κεφάλαιο.
