1 ΤΕΕ Τµήµα υτικής Κρήτης Τεχνολογίες & Εφαρµογές ΑΠΕ στην Κρήτη Χανιά, Μαίου 2009 Πρόσφατες Εξελίξεις στη Φ/Β Τεχνολογία και υνατότητες για την Ανάπτυξη των Εφαρµογών στην Ελλάδα Χρήστος Πρωτογερόπουλος ρ Μηχανολόγος Μηχανικός Χρήστος Πετρόχειλος Μηχανικός SonnenStrom Περιβάλλοντος Phoenix Solar Electricidad Solar Elettricità Solare Solar Electricity Électricité Solaire

2 Τεχνολογίες Φ/Β Στοιχείων Κρυσταλλικού Πυριτίου Μονοκρυσταλλικού πυριτίου, αποδόσεις πλαισίων 14% έως 21%. Πολυκρυσταλλικού πυριτίου, αποδόσεις πλαισίων 13% έως 14,5%. Λεπτών Μεµβρανών Άµορφο Πυρίτιο a Si, ονοµαστική απόδοση ~7%. Χαλκοπυρίτες CIS / CIGS, ονοµαστική απόδοση από 7% έως 11%. Γάλλιο Αρσενικό GaAs, ονοµαστική απόδοση ~17% (ειδικές εφαρµογές). Κάδµιο Τελλούριο CdTe, ονοµαστική απόδοση ~11% αναπτυσσόµενη βιοµηχανική παραγωγή. Κρυσταλλικού Πυριτίου λεπτών µεµβρανών. Οργανικά Φ/Β (DSSC Dye Sensitised Solar Cells), εργ. αποδόσεις ~4%. Φ/Β στοιχεία3 ης γενιάς, νανοτεχνολογίες (3 rd generation solar cells). 1

3 Πλεονεκτήµατα Φ/Β Τεχνολογίας Τα κύρια πλεονεκτήµατα που χαρακτηρίζουν τη Φ/Β τεχνολογία είναι: Μηδαµινές περιβαλλοντικές επιπτώσεις κατά την εφαρµογή. Επιτόπου παραγωγή και κατανάλωση ηλεκτρισµού, χωρίς ανάγκη υποδοµών δικτύων µεταφοράς και διανοµής. Επεκτάσιµη τεχνολογία, δηλ. µε δυνατότητα αύξησης ισχύος ανάλογα µε τις ανάγκες και τις τεχνικές και οικονοµικές δυνατότητες. Υψηλήαξιοπιστίακατάτηλειτουργίατουσυστήµατος. Συµβατή µε τις ανθρώπινες δραστηριότητες. Τα Φ/Β είναι εντάξιµα σε οικίες, σε δηµόσιους χώρους, προσαρµόσιµα αισθητικά κλπ. Ανυπαρξία κινητών µερών. Ελάχιστες απαιτήσεις συντήρησης και επίβλεψης λειτουργίας. Ο περιοδικός έλεγχος και καθαρισµός της επίπεδης επιφάνειας των Φ/Β πλαισίων γίνεται προαιρετικά 2 φορές ανά έτος. 2

4 Λόγοι προώθησης Φ/Β Τεχνολογίας στην Ελλάδα Αξιοποίηση µιας εγχώριας και ανανεώσιµης πηγής ενέργειας που είναι σε αφθονία µε συµβολή στην ασφάλεια παροχής ενέργειας. Υποστήριξη του τουριστικού τοµέα για καλύτερο περιβάλλον και οικολογικό τουρισµό, ιδιαίτερα στα νησιά. Ενίσχυση του ηλεκτρικού δικτύου στις ώρες των µεσηµβρινών αιχµών, ιδιαίτερα κατά την θερινή περίοδο όπου τα Φ/Β παράγουν το µεγάλο µέρος ηλεκτρικής ενέργειας. Μείωσητωναπωλειώντουδικτύου, µε την παραγωγή στον τόπο της κατανάλωσης, ελάφρυνση των γραµµών και χρονική µετάθεση των επενδύσεων στο δίκτυο. Συµµετοχή του καταναλωτή στην παραγωγή ηλεκτρικής ενέργειας µε έντονη κοινωνική διάσταση και συµβολή στη βιώσιµη ανάπτυξη. Ανάπτυξη οικονοµικών και βιοµηχανικών δραστηριοτήτων εντός και εκτός της χώρας. 2009: 5 βιοµηχανίες για κατασκευή Φ/Β, 3 ΜΜΕ για ανάπτυξη ηλεκτρονικών ισχύος και 2 µονάδες παραγωγής µπαταριών για Φ/Β εφαρµογές. 3

5 Ανάπτυξη Φ/Β Εφαρµογών στην Ελλάδα Στην Ελλάδα οι πρώτες Φωτοβολταϊκές εφαρµογές άρχισαν στη δεκαετία του 80 στα πλαίσια προγραµµάτων τεχνολογικής έρευνας και ανάπτυξης και συνεχίσθηκαν στις δεκαετίες του 90 και 00 µε κύριες εφαρµογές σε νησιά και αυτόνοµες εγκαταστάσεις ιδιωτών. Έως το τέλος του 2006, οι κύριες εφαρµογές Φ/Β συστηµάτων στον Ελλαδικό χώρο αφορούσαν: τις εγκαταστάσεις της ΕΗ στα νησιά (Κύθνος, Αρκοί, Αντικύθηρα, Γαύδος, Σίφνος κλπ.) την ηλεκτροδότηση του συνόλου του δικτύου φάρων από την αντίστοιχη υπηρεσία του Πολεµικού Ναυτικού τους αναµεταδότες σταθερής και κινητής τηλεφωνίας διάφορες εγκαταστάσεις στα πλαίσια πιλοτικών εφαρµογών, µέσω επιδοτούµενων έργων της ΕΕ (ΚΑΠΕ, πανεπιστήµια, ΤΕΙ κλπ.) 4

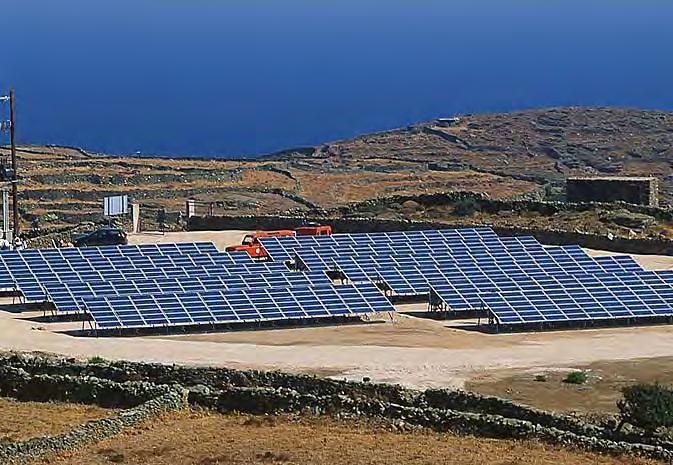

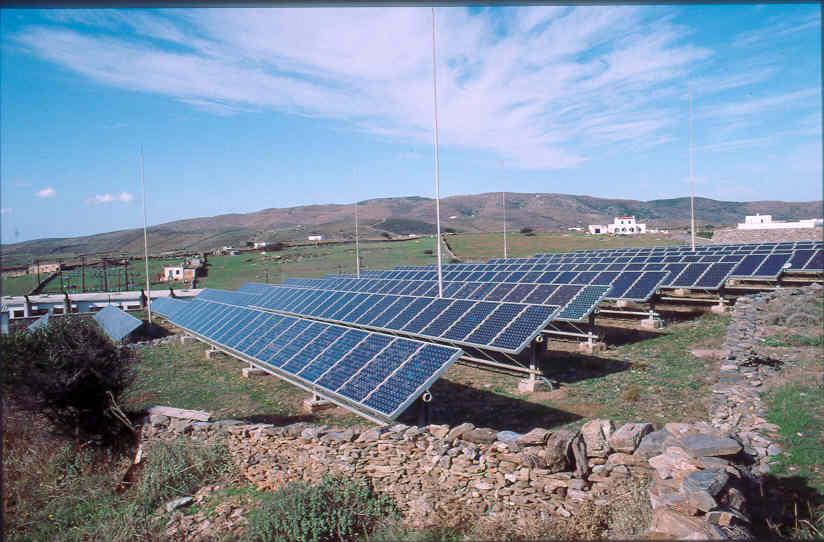

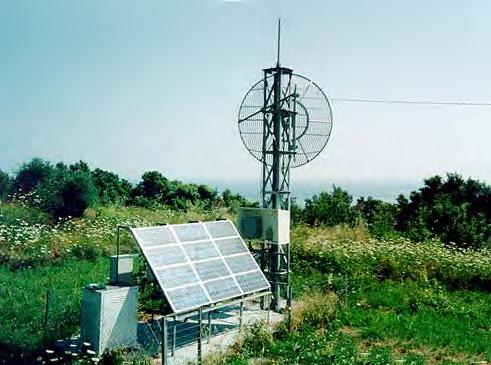

6 Ανάπτυξη Φ/Β Εφαρµογών στην Ελλάδα >1000 φαρικά Φ/Β συστήµατα. ~2MWp σε αυτόνοµους Φ/Β τηλεπικοινωνιακούς σταθµούς. Φ/Β σταθµοί ΕΗ Κύθνου (100kWp, 1983) και Σίφνου (60kWp, 1999). 5

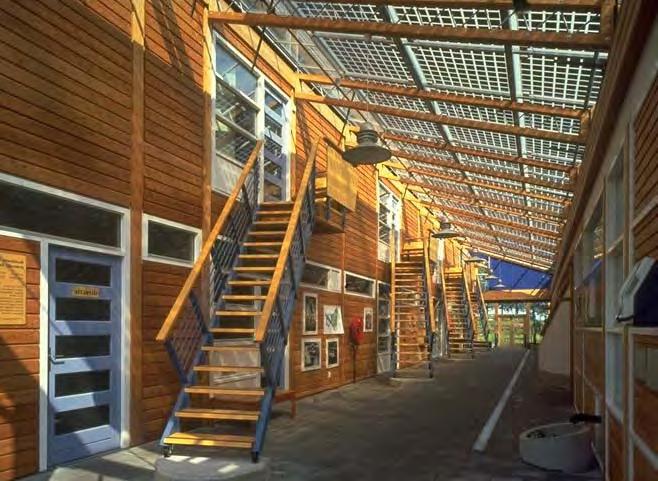

7 Τυπικές Εφαρµογές Φ/Β Συστηµάτων Ενσωµάτωση Φ/Β σε κτίρια και κατασκευές 6

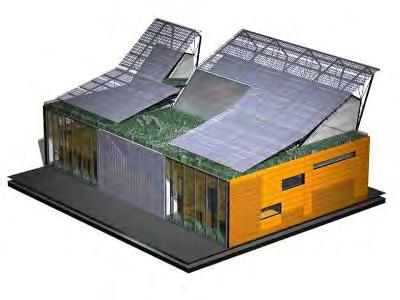

8 Τυπικές Εφαρµογές Φ/Β Συστηµάτων Φ/Β εγκαταστάσεις σε οροφές και στέγες κτιρίων 7

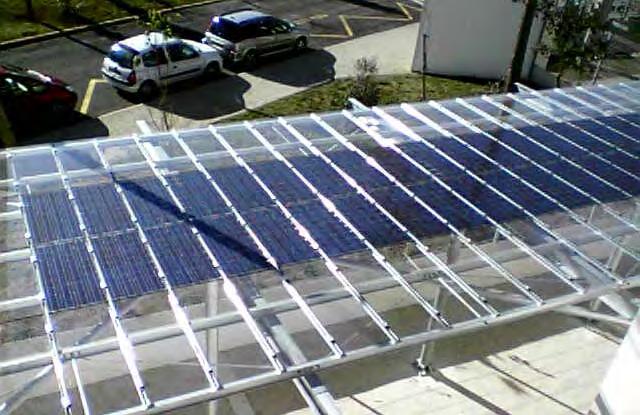

9 Τυπικές Εφαρµογές Φ/Β Συστηµάτων Στέγαστρα για υπαίθριους σταθµούς στάθµευσης Συνδυασµός µε ηλιακά θερµικά συστήµατα σε στέγες 8

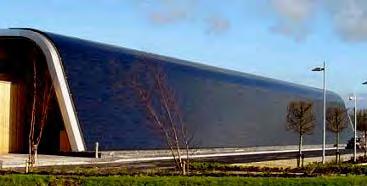

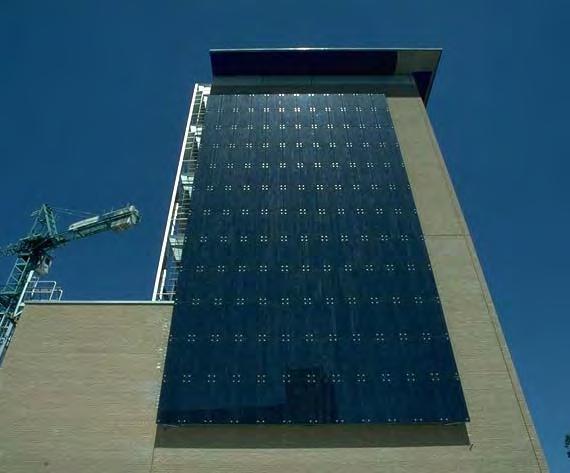

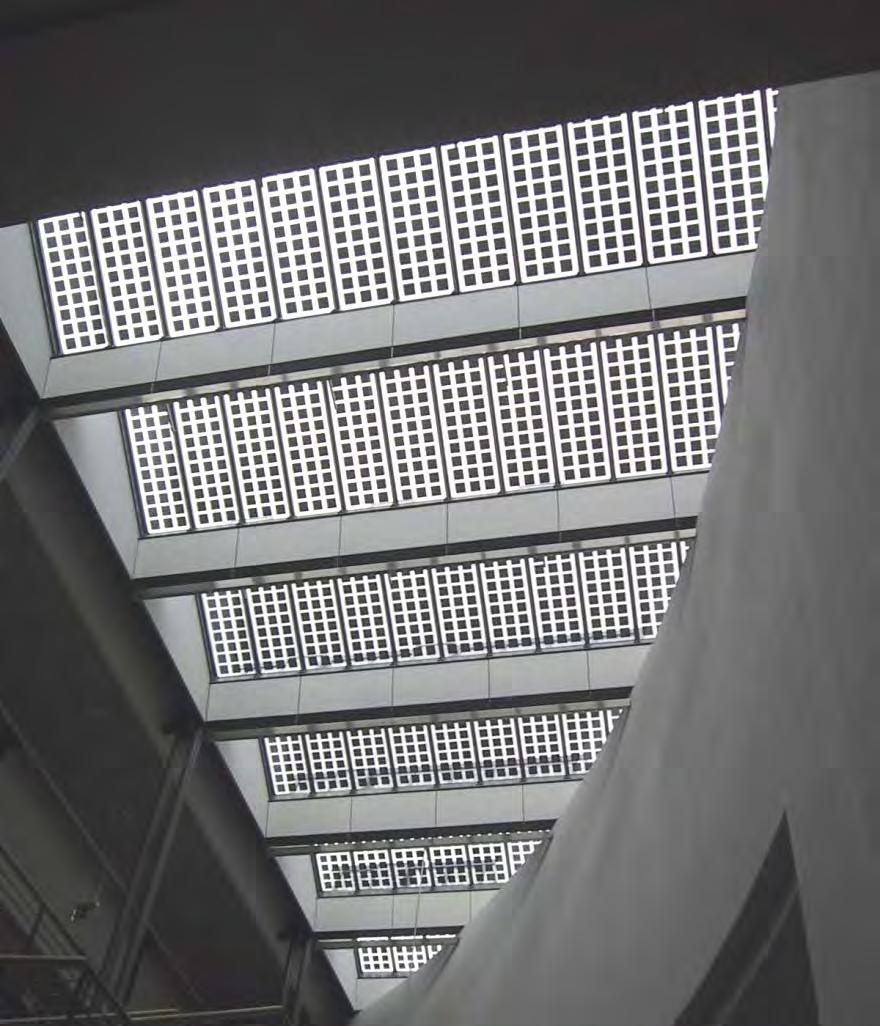

10 Τυπικές Εφαρµογές Φ/Β Συστηµάτων Ενσωµάτωση σε στέγες µε παράλληλη αντικατάσταση συµβατικών υλικών. Φ/Β σεπροσόψεις κτιρίων 9

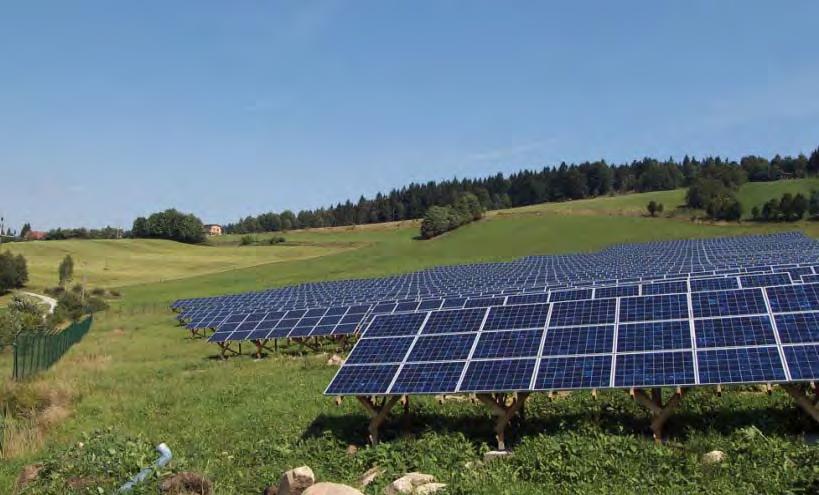

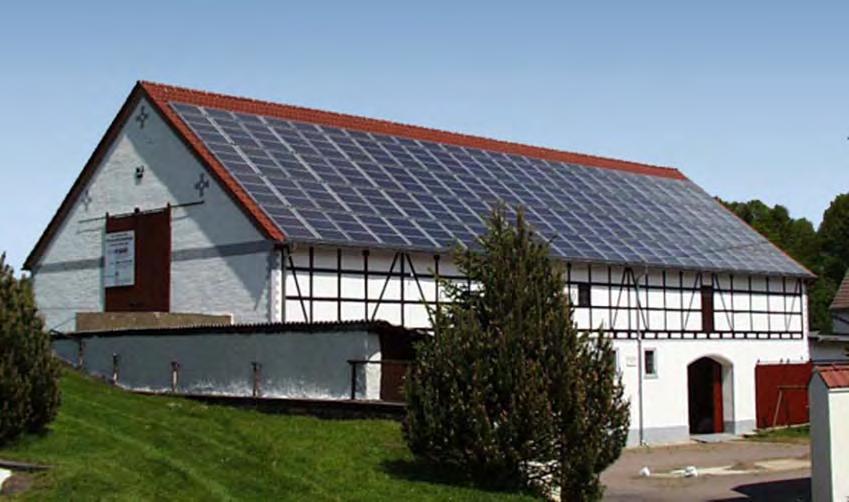

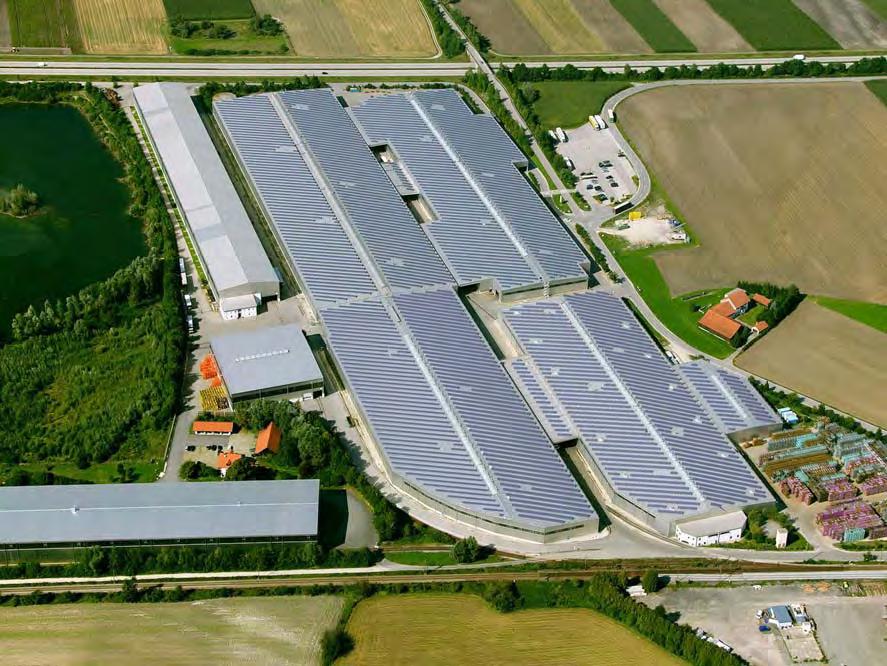

11 Τυπικές Εφαρµογές Φ/Β Συστηµάτων Φ/Β συστήµατα µεγάλης ισχύος σε στέγες βιοµηχανικών µονάδων Κεντρικές Φ/Β εγκαταστάσεις Φ/Β σε στέγες κτιρίων 10

12 Κύριες Αγορές Φ/Β στην Ελλάδα 1. Μικρά συστήµατα ισχύος έως 20kWp Περιλαµβάνονται τα Φ/Β συστήµαταστονοικιακότοµέα, αυτόνοµες εφαρµογές σε νησιά και αποµακρυσµένες περιοχές, επαγγελµατικές εφαρµογές όπως τηλεπικοινωνιακά και φαρικά συστήµατα. 2. Φ/Β συστήµατα µεσαίου µεγέθους, ισχύος 20kWp<P 150kWp Εξαιρούνται από τη διαδικασία έκδοσης Άδειας Παραγωγής Ενέργειας από τη ΡΑΕ. Η ως τώρα συνολική αιτηθείσα ισχύς στην κατηγορία αυτή ανέρχεται σε περίπου 750MW. 3. Κεντρικοί Φ/Β σταθµοί ισχύος τουλάχιστον 150kWp ιακρίνονται δύο υποκατηγορίες: 150kWp<P 2MWp και P>2MWp. Ηωςτώρα συνολική αιτηθείσα ισχύς στην κατηγορία αυτή ανέρχεται σε περίπου 3GW. 11

13 Ανταγωνιστικότητα της Φ/Β Τεχνολογίας Κόστος Παραγωγής Φ/Β Κόστος Φ/Β Συστήµατος Καµπύλη Εκµάθησης, Οικονοµία Κλίµακας κλπ. Αύξηση Αγοράς Φ/Β (µείωση ~50% τα τελευταία 5 χρόνια) Κόστος Ενέργειας Ηλεκτρικού ικτύου Τιµές Πετρελαίου και Φυσικού Αερίου Απελευθέρωση Αγορών Ηλεκτρικής Ενέργειας Αύξηση Ζήτησης Κόστος Συµβατικής Ηλεκτρικής Ενέργειας Πηγή: EPIA 12

14 Ανταγωνιστικότητα της Φ/Β Τεχνολογίας (2) g/wp and % Οι ερευνητικές δραστηριότητες 5- ετίας για τεχνολογία κρυσταλλικού πυριτίου εντοπίζονται στη αύξηση της απόδοσης στα επίπεδα του 18% µε ταυτόχρονη µείωση πρώτης ύλης στα 7gr/Wp. efficiency % silicon usage g/wp year Επίσης, ηβιοµηχανία δραστηριοποιείται σε µεθόδους ανακύκλωσης όλων των συστατικών ενός Φ/Βπλαισίου αλλά και σε επίπεδο συστήµατος. 13

15 Προοπτικές για την Ανάπτυξη της Αγοράς Φ/Β στην Ελλάδα Εκτιµάται ότι το 2009 θα είναι καθοριστική χρονιά για την ανάπτυξη των Φ/Β στην Ελλάδα, λαµβάνοντας υπόψη την πρόσφατη νοµοθετική ρύθµιση σχετικά µε την αποκλιµάκωση της kwh. Για το 2009 ηεκτίµηση είναι ότι οι νέες εγκαταστάσεις Φ/Β σταθµών θα είναι ισχύος τάξης µεγέθους (35 40)MW, υπολογίζοντας συστήµατα διασυνδεδεµένα στο δίκτυο. Η ισχύς αυτή περιλαµβάνει συστήµατα µεσαίου και µεγάλου µεγέθους στην ηπειρωτική χώρα και τα νησιά, αλλά όχι εφαρµογές στον οικιακό τοµέα. Από το 2010, αν ο µέσος ετήσιος ρυθµόςανάπτυξηςτηςαγοράςφ/β στην Ελλάδα θεωρηθεί (60 70)% θα έχει ως αποτέλεσµα συνολικήισχύτάξης µεγέθους 1.200MW έως το Επιπλέον 700MW θα µπορούσε να είναι ο στόχος για την αγορά Φ/Β στον κτιριακό τοµέα στην Ελλάδα έως το

16 Μπορούν τα Φ/Β να αποτελέσουν Σταθµούς Βάσης; (1) Το ερώτηµα αυτό πλέον προβάλλει ως το κύριο πρόβληµα για τη Φ/Β τεχνολογία, αλλά και άλλες ΑΠΕ, σε σχέση µε τα επιτρεπτά όρια διείσδυσης των τεχνολογιών αυτών στα σύγχρονα ηλεκτρικά δίκτυα. Έχει παρατηρηθεί σχετική αρθρογραφία και απόψεις σε έντυπα ευρείας κυκλοφορίας το τελευταίο διάστηµα. Λόγω της φύσης της πρωτογενούς πηγής ενέργειας (δηλ. του ήλιου), τα Φ/Β ως έχουν παρέχουν «ασυνεχή» (intermittent) ή «µη ελεγχόµενη» ισχύ κατά τη λειτουργία τους. Η ίδια παρατήρηση ισχύει και για τα, π.χ. αιολικά συστήµατα. Η φαινοµενική αδυναµία των Φ/Β συστηµάτων να εξυπηρετήσουν τη ζήτηση σε περιόδους µεταβαλλόµενης ηλιοφάνειας έχει τεχνολογικά αντιµετωπιστεί και µάλιστα µε επιτυχία. Σε µικρού µεγέθους συστήµατα ισχύος έως 1MW, χρησιµοποιούνται συστοιχίες συσσωρευτών διαφόρων τεχνολογιών, όπως Pb, Ni, Li κλπ. 15

17 Μπορούν τα Φ/Β να αποτελέσουν Σταθµούς Βάσης; (2) Η ανάπτυξη των ηλεκτρονικών δίνει τη δυνατότητα σε σύγχρονους σταθµούς ΑΠΕ τη βέλτιστη διαχείριση συνδυασµένων τεχνολογιών, δηλ. υβριδικών συστηµάτων, µε δυνατότητα ελέγχου της ροής ενέργειας από και προς όλα τα υποσυστήµατα µε ιδιαίτερα αποδοτικό τρόπο ώστε τελικώς το κόστος της παραγόµενης kwh να είναι ανταγωνιστικό. Σε µεγαλύτερες µονάδες, π.χ. σε συστήµατα διεσπαρµένης παραγωγής ενέργειας ισχύος µερικών δεκάδων MW, στον σχεδιασµό υπολογίζονται και θερµικοί ή πετρελαϊκοί σταθµοί, περισσότερο όµως µε υποστηρικτικό ρόλο, παρά µε πρωτεύοντα! Σχετική έρευνα πραγµατοποιείται σήµερα εντατικά από ερευνητικά προγράµµατα της ΕΕ. Τέλος, οι νέες τεχνολογίες για κεντρική αποθήκευση ενέργειας, όπως σφόνδυλοι, υδρογόνο, συµπιεσµένος αέρας, υπερ-πυκνωτές κλπ., βρίσκονται σήµερα σε συνεχή τεχνολογική εξέλιξη και αναµένεται η ένταξη σύγχρονων µονάδων στα ηλεκτρικά δίκτυα τα επόµενα 5 χρόνια. 16

18 Ηλεκτρικά ίκτυα του Μέλλοντος Central power station Breaking the Rules Yesterday Tomorrow: distributed/ on-site generation with fully integrated network management Transmission Network Photovoltaics power plant Storage Storage Flow Control House Distribution Network Storage Power Local CHP plant quality device Storage Wind power plant Power quality device House with domestic CHP Factory Commercial building Πηγή: European Commission 17

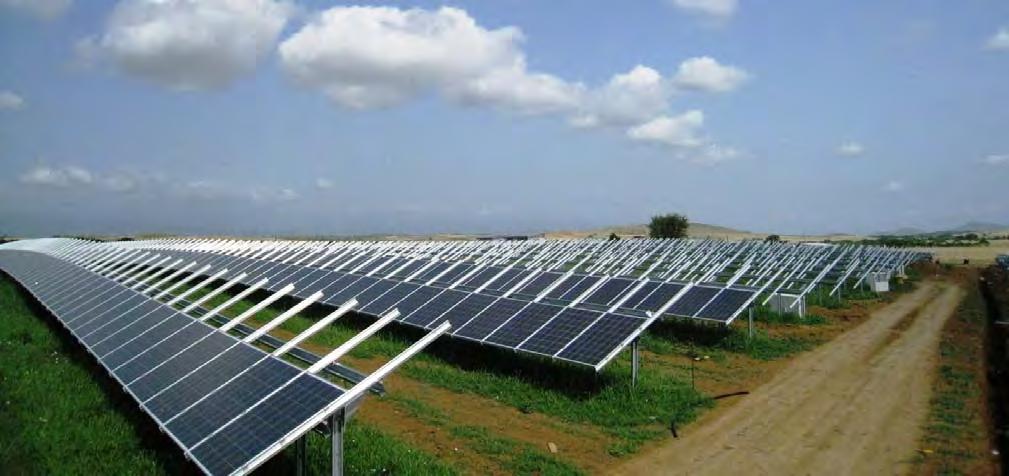

19 ΟΠρώτοςΦ/Β Σταθµός Ισχύος 1MW στην Ελλάδα (1) Η εγκατάσταση και διασύνδεση µε το δίκτυο του πρώτου Φ/Β σταθµού ισχύος τάξης µεγέθους MW στην Ελλάδα ολοκληρώθηκε από τη Phoenix Solar πρόσφατα και αποτελεί ορόσηµο για την ανάπτυξη των Φ/Β στηχώραµας. Γενικές Πληροφορίες Τοποθεσία: Ποντοηράκλεια, Κιλκίς Επενδυτής: Sunergy ΑΕ, Θεσσαλονίκη Σχεδιασµός/κατασκευή: Phoenix Solar AG, Γερµανία ιάρκεια ανέγερσης: 12 εβδοµάδες (31 Μαρτίου 23 Ιουνίου 2008) ιασύνδεση: 23 Ιουλίου 2008 Τεχνικά Στοιχεία Τύπος Φ/Β πλαισίων: PHX 160 (Sharp), c-si, ισχύς 162Wp Αριθµός πλαισίων: 5824 Συνολική ισχύς: 943,5kWp Αντιστροφείς: 2 Xantrex, τύπος GT500 18

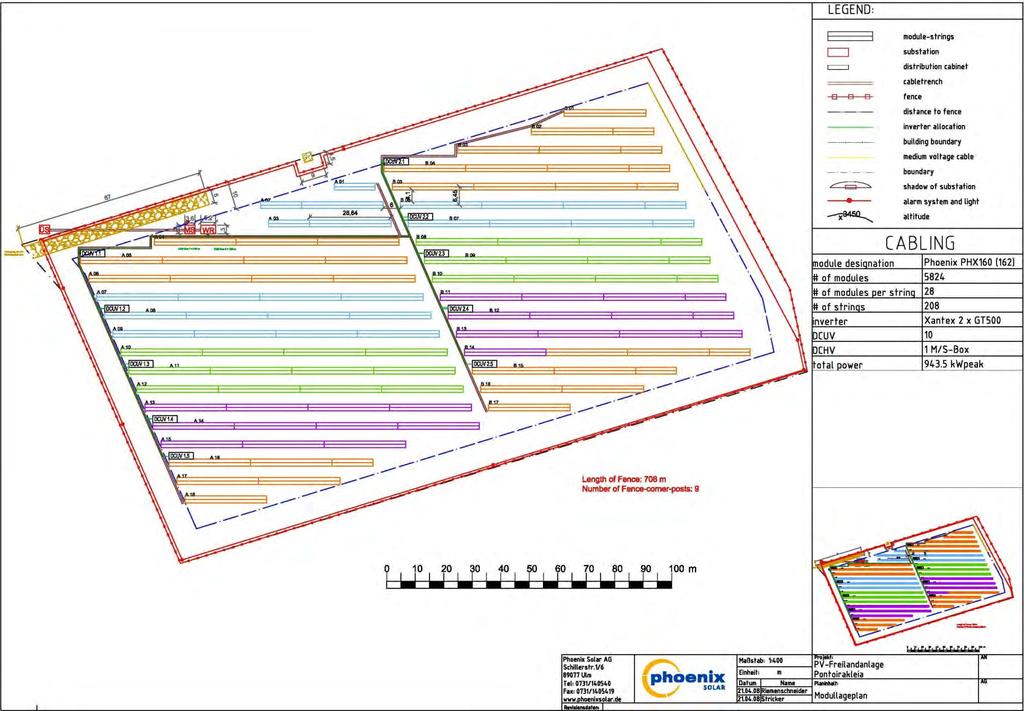

20 ΟΠρώτοςΦ/Β Σταθµός Ισχύος 1MW στην Ελλάδα (2) Τεχνικός σχεδιασµός και χωροθέτηση του Φ/Β σταθµού ισχύος 1MWp στην Ποντοηράκλεια 19

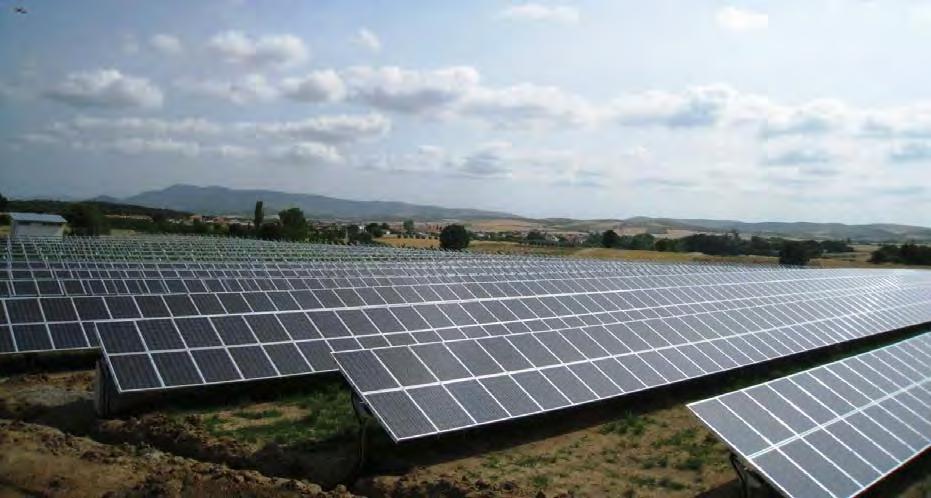

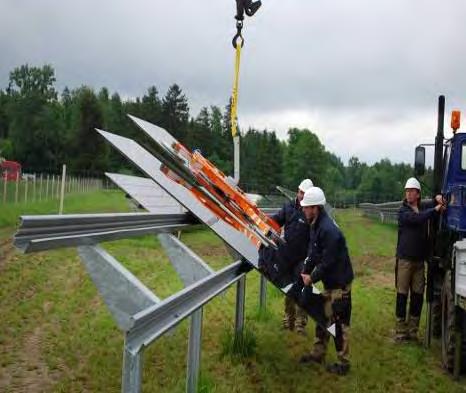

21 ΟΠρώτοςΦ/Β Σταθµός Ισχύος 1MW στην Ελλάδα (3) Εργασίες κατά την εγκατάσταση των Φ/Β πλαισίων Γενική άποψη του Φ/Β σταθµού κατά την ανέγερση 20

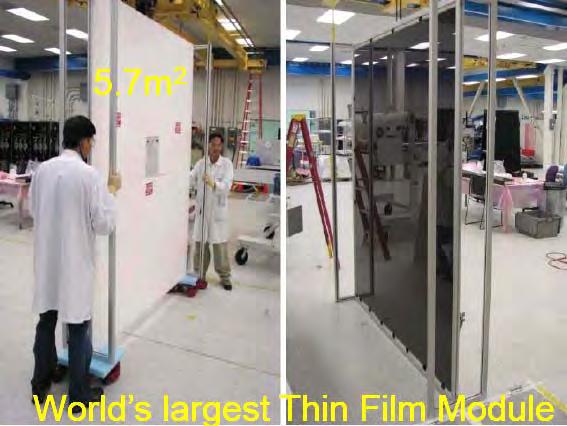

22 Τεχνολογικές Εξελίξεις και Καινοτοµίες στα Φ/Β (1) Gen 8.5: Φ/Β πλαίσια λεπτών µεµβρανών µεγάλου µεγέθους 21

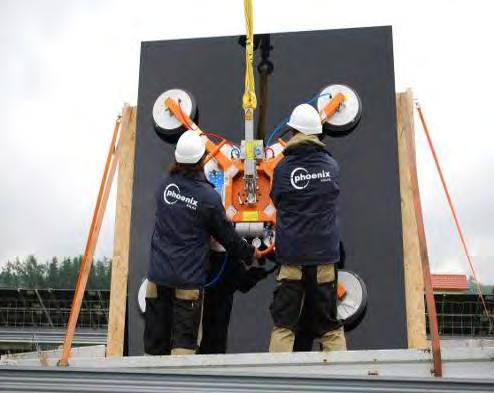

23 Τεχνολογικές Εξελίξεις και Καινοτοµίες στα Φ/Β (2) Νέοι µέθοδοι τοποθέτησης Φ/Β: µείωση κόστους και χρόνου 22

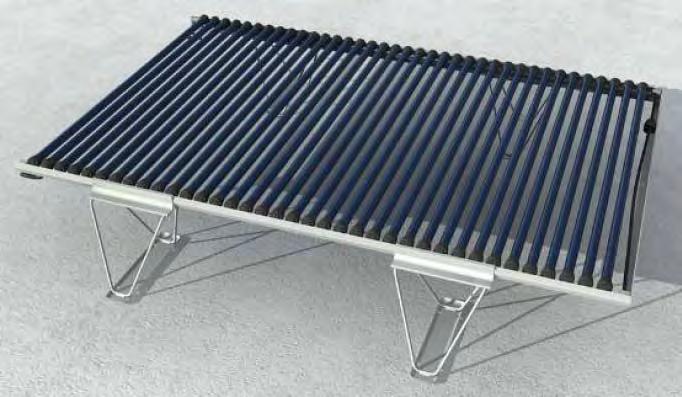

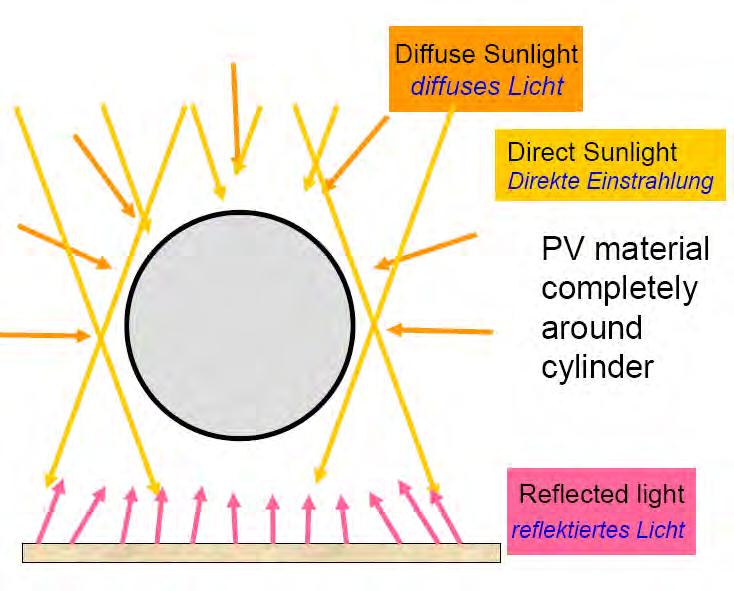

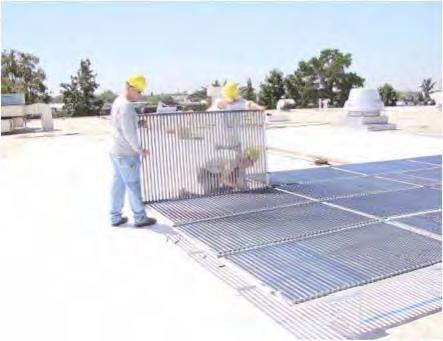

24 Τεχνολογικές Εξελίξεις και Καινοτοµίες στα Φ/Β (3) Φ/Β πλαίσιο Solyndra Εγκατάσταση Φ/Β πλαισίων στη στέγη κτιρίου Τεχνολογία λεπτών µεµβρανών CIGS 40 Φ/Β στοιχεία σε κυλινδρική µορφή, 1,82µ 1,08µ Το πλαίσιο είναι σταθερό αλλά λειτουργεί σα να έχει µηχανισµό παρακολούθησης του ηλίου Κατάλληλο για εφαρµογές σε κτίρια 23

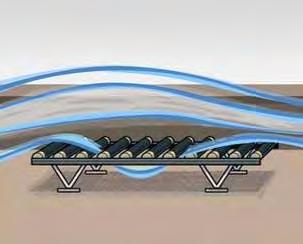

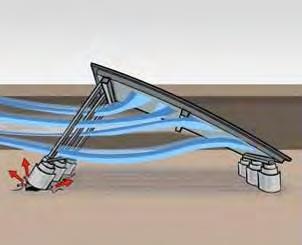

25 Τεχνολογικές Εξελίξεις και Καινοτοµίες στα Φ/Β (4) Φ/Β πλαίσιο Solyndra 24 24

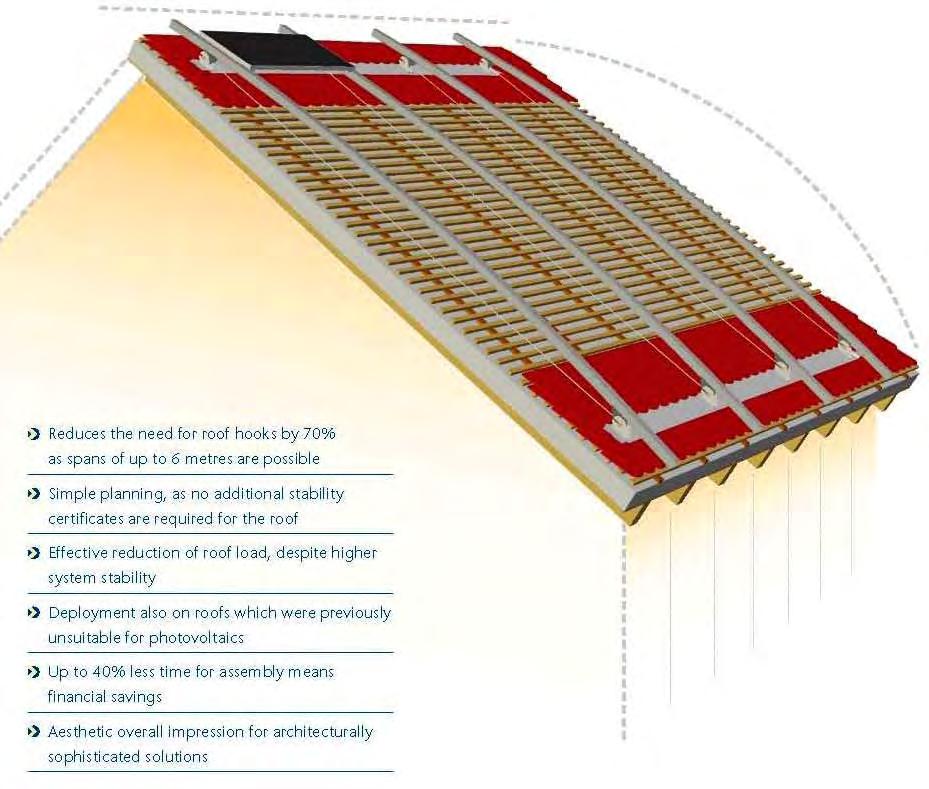

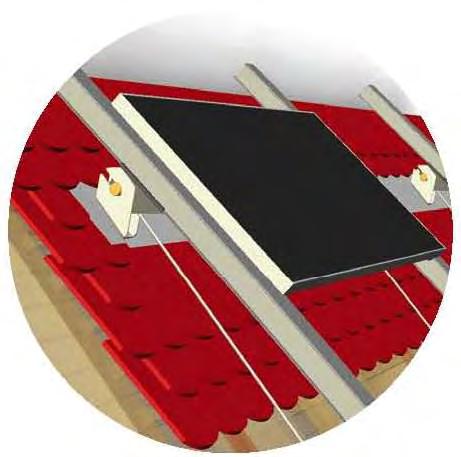

26 Τεχνολογικές Εξελίξεις και Καινοτοµίες στα Φ/Β (5) Μηχανισµός στήριξης Φ/Β πλαισίων: Phoenix Power Bridge Απλουστευµένη διαδικασία τοποθέτησης σε υπάρχουσες κατασκευές µεελάχιστες παρεµβάσεις Μικρότερο συνολικό φορτίο στη στέγη, βέλτιστη σταθερότητα Μείωση χρόνου εγκατάστασης κατά 40% Μικρότερο συνολικό κόστος συστήµατος σε σχέση µε συµβατικές κατασκευές Κατασκευή υψηλής αισθητικής αξίας για αρχιτεκτονικές εφαρµογές σε κτίρια 25

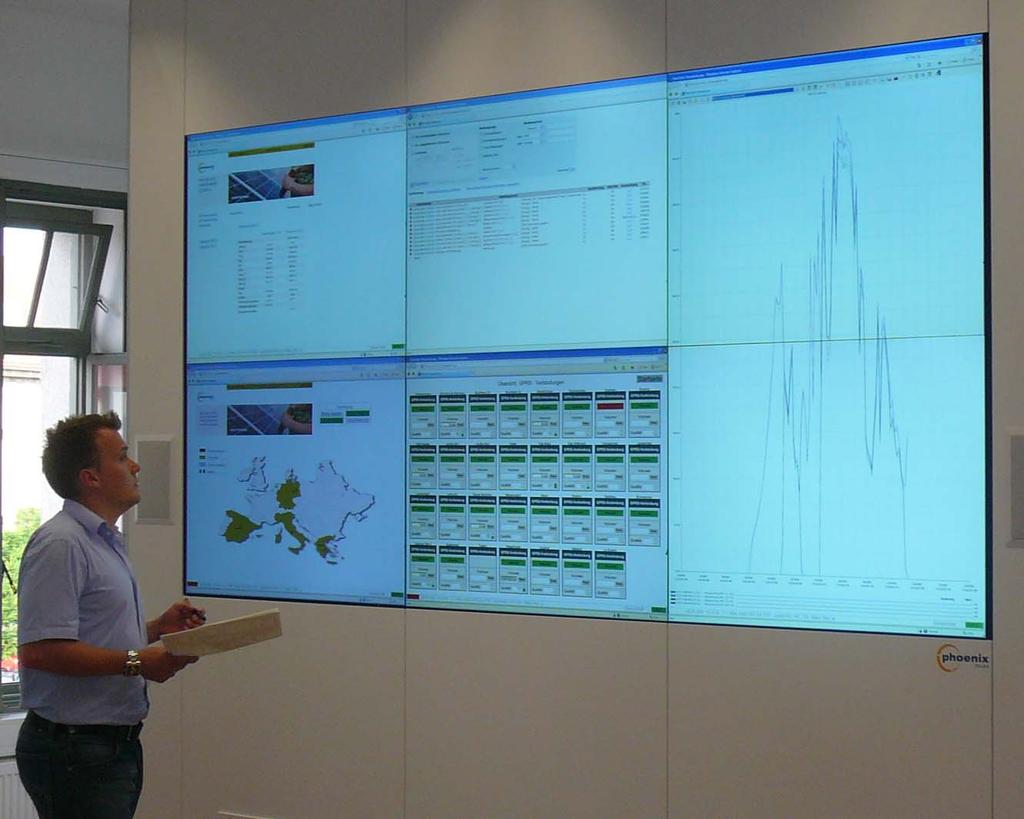

27 Τεχνολογικές Εξελίξεις και Καινοτοµίες στα Φ/Β (6) Εξ αποστάσεως παρακολούθηση και διαγνωστικός έλεγχος Φ/Β σταθµών: εξασφάλιση µέγιστης διαθεσιµότητας σε ετήσια βάση 26

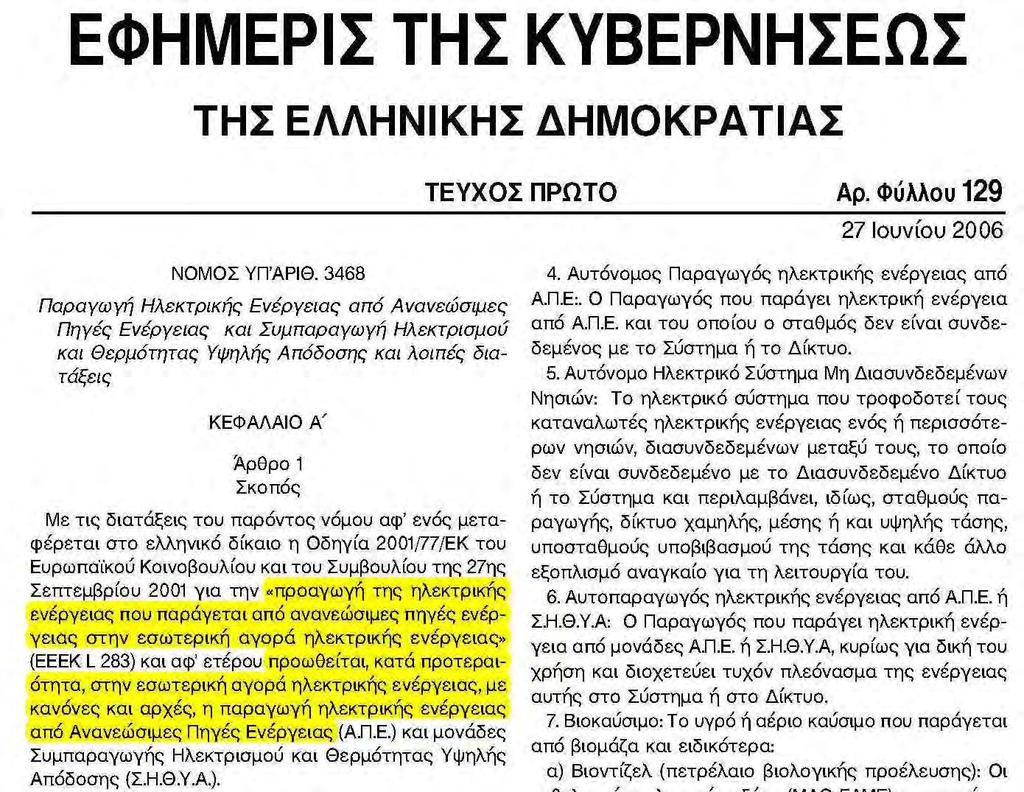

28 Είµαστε συντονισµένοι στο Πνεύµα του Νόµου; Ηανάπτυξηκαι εκµετάλλευση των εγχώριων φυσικών πόρων αποτελεί αναπόσπαστο στοιχείο βέλτιστου ενεργειακού σχεδιασµού για τη χώρα. 27

29 Προτάσεις προς την Πολιτεία Επίσπευση της αδειοδοτικής διαδικασίας για την έκδοσης άδειας παραγωγής ενέργειας ή εξαίρεσης από αυτήν. Άµεσηπροώθησηκαιεφαρµογή της ΚΥΑ για τον χωροταξικό σχεδιασµό των ΑΠΕ στη χώρα. Συστηµατική ενηµέρωση των τοπικών φορέων και αρχών οι οποίες γνωµοδοτούν για την έγκριση ενός Φ/Β έργου για άµεση εφαρµογή των νέων κανονισµών και απεµπλοκή από πολύµηνες γραφειοκρατικές διαδικασίες. Θεσµοθέτηση νέων µέτρων και απλουστευµένων διαδικασιών για την εφαρµογή Φ/Β συστηµάτων στον οικιακό τοµέα για µικρές Φ/Β εγκαταστάσεις έως 20kW. Στον ευρύτερο κτιριακό τοµέα, πρέπει να δοθεί προτεραιότητα για εφαρµογή ηλιακών τεχνολογιών, κατά το παράδειγµα τηςισπανίαςόπου επιβάλλεται η χρήση ηλιακών τεχνολογιών σε νέα κτίρια. Ανάπτυξη της βιοµηχανίας Φ/Β και τεχνογνωσίας µέσω στοχευµένης έρευνας. Μακρόχρονος ενεργειακός σχεδιασµός µε αποτέλεσµα τη σταδιακή απεξάρτηση της χώρας από εισαγόµενους ενεργειακούς πόρους. 28

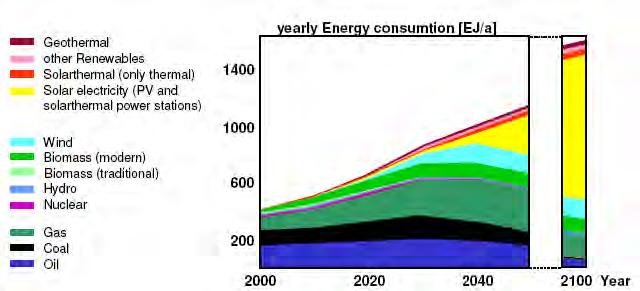

30 Παγκόσµιο Ενεργειακό Ισοζύγιο 29

31 Σας Ευχαριστώ για την Προσοχή Σας Phoenix Solar ΕΠΕ Λ. Πεντέλης 104 & Μεταµορφώσεως 1 Χαλάνδρι , Αθήνα t: f: e: c.protogeropoulos@phoenixsolar.gr w: 30
