1 Numerical Calculations Fluid Mechanics Physical vs Numerical Modeling an example of interactive airfoil design the history of NACA airfoil design ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.1

2 Περιορισμοί Φυσικής κι Αριθμητικής Προσομοίωσης Φυσική Μοντελοποίηση vs Αριθμητική μοντελοποίηση Re,Mach,Froude,etc Φυσικοί Νόμοι Αριθμητικές μέθοδοι Σύγκριση προβλέψεων με πειράματα Οριακές συνθήκες Υπλογιστικός κώδικας Έλεγχος υπόθεσης Υπόθεση Εφαρμογή Αποτελέσματα Βελτίωση Φυσικοί νόμοι Ο Η/Υ ως εργαλείο ελέγχου Φυσικών Υποθέσεων Στην αριθμητική μοντελοποίηση προβλήματα Σύνθετη τοπογραφία Τύρβη Υπο μοντέλα φυσικών διεργασιών ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.2

3 Το Υλικό του Υπολογιστή #1 Μονάδα Εισόδου Card reader (Hollerith 1890) Digitizer O.R Voice recognition Κεντρική Υπολογιστική Μονάδα The CDC 6600 story Bubble memory Bipole memory Megabytes memory Μονάδα εισόδου Μεταγλωττιστής Μνήμη Έξοδος Κεντρική Υπολογιστική μονάδα C.P.U Δίαυλοι επικοινωνίας ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.3

4 Το Υλικό του Υπολογιστή #2 The CPU Fiber optics for data transmition Photonic transmition Cooling Μονάδα Εξόδου magnetic data storage man-machine interaction graphics package (a must) AUTOCAD,TECPLOT,GNPLOT PLOT88, GRAPHER, SURFER, PATRAN,etc MATLAB, MATHEMATICA, MATHCAD ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.4

5 Ιστορική Εξέλιξη Υπολογιστών 1824-Charles Babbage 1937-Mark I (I.B.M & Univ of Pensylvania) 16x2.5 m, 10**6 mechanical parts-gears and chains 1942-Eniac (electronic tube-valve) 1947-IBM 701(J.V.Neumann-pipeline computing) 1955-IBM 608 (Ge-Transistor) 1959-Integrated circuits 1970-Semiconductors 1984-Megabits of cluster memory 1990-Parallel computing 1024 parallel processors PVM technology ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.5

6 The Computer Speed Developments Ετος Υπολογιστής Μνήμη-λεξεις Χρόνος πρόσθεσης 2 αριθμών (1 λεξη = 10ψήφιος αριθμός) 1937 Mark I Eniac , Stretch , /92 2, Υπολογιστής Πράξη Πράξη Πράξη +/- X + Babbage (1824) Mark I (1937) Eniac (1946) 2x10-4 3x10-3 6x10-3 CDC 6600 (1963) 4x10-7 5x10-7 2x10-6 IIliac IV 6x x x10-8 Star 100 2x10-8 4x10-8 4x10-8 ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.6

7 Αγώνας ταχύτητας και Μνήμης ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.7

8 Αύξηση ταχύτητας Η/Υ ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.8

9 Κόστος Υπολογισμών The Chapman example Cost of a Mercedes Cost of 1 year in N.Y Νόμος του Moore ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.9

10 Απαιτήσεις Υ.Ρ Memory requirements (10**8 megabytes) Time requirements ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.10

11 Η Επανάσταση των Σταθμών Εργασίας Parallel Computing ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.11

12 CFD - Computer Speed ΥΠΟΛΟΓΙΣΤΗΣ UNIVAC ICL 2980 CDC CYBER 175 IBM I 3081K CDC 7600 CDC STAR 100 ICL PAP HITACHI 59/1AP FUJITSU 7890 ILLIAC IV CRAY-TS CYBER 205 CRAY-XMP CPU-time 100 ημέρες 25 ημέρες 4 ημέρες 3 ημέρες 2 ημέρες 1 ημέρυ 13 ώρες 10 ώρες 10 ώρες 6 ώρες 4 ώρες 4 ώρες 3 ώρες ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.12

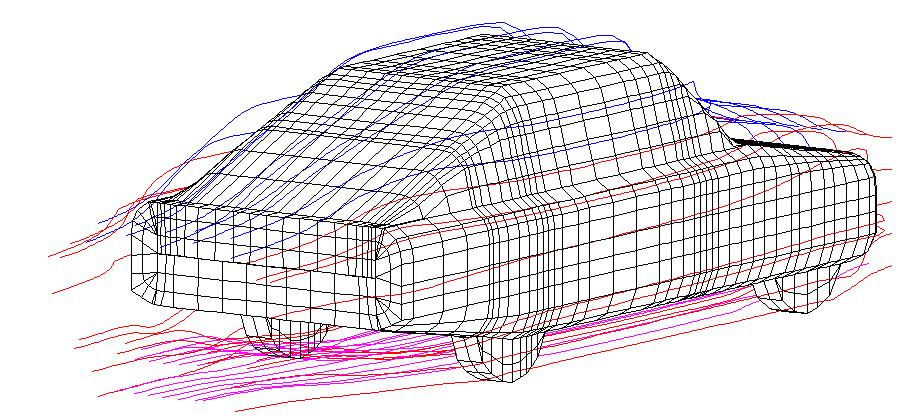

13 Examples of CFD calculations Flow around a car ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.13

14 Flow around an airplane ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.14

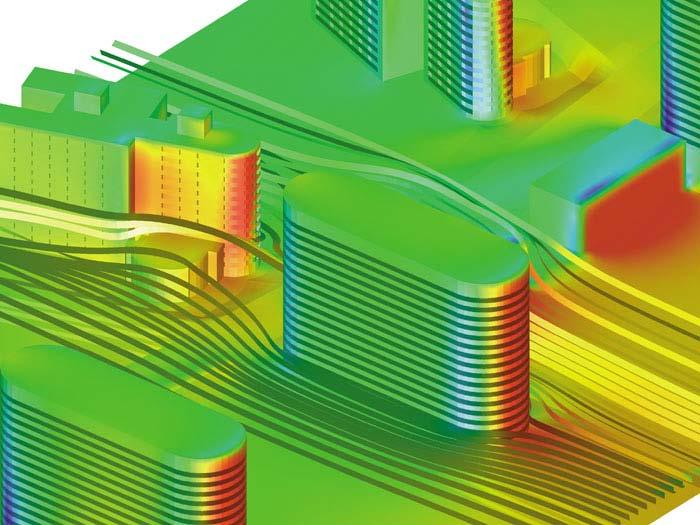

Flow in complex terrain (the Athens example) SOUTH-NORTH DIRECTION (M) 70000 60000 50000 40000 30000 20000 10000 O3-09 LST (μg/m³) y-axis (m) 0 0 10000 20000 30000 40000 50000 60000

15 Flow in complex terrain (the Athens example) SOUTH-NORTH DIRECTION (M) O3-09 LST (μg/m³) y-axis (m) EAST-WEST DIRECTION (M) x-axis (m) m/s ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.15

16 Flow in an industrial 300 MW boiler ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.16

17 Tηλεσκοπική - Τοπική πύκνωση πλέγματος. Πεδίο ταχυτήτων στο Αιολικό πάρκο Άνδρου (m) Grid (m) Τοπογραφία Άνδρου με τηλεσκοπική πύκνωση στη θέση του αιολικού πάρκου 950 m 850 m 750 m 650 m 550 m 450 m 350 m 250 m 150 m 50 m -50 m (m) (m) Tο πεδίο ταχυτήτων 10 μέτρα από το έδαφος ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.17

H ροή σε Η/Φ Passing mass (%) 100 80 60 40 20 Η σύνθετη γεωμετρία του Η/Φ Predictions, Case-1 Predictions, Case-2 Predictions, Case-3 1 10 Particle size (microns) inlet Y Z X FIELD-1

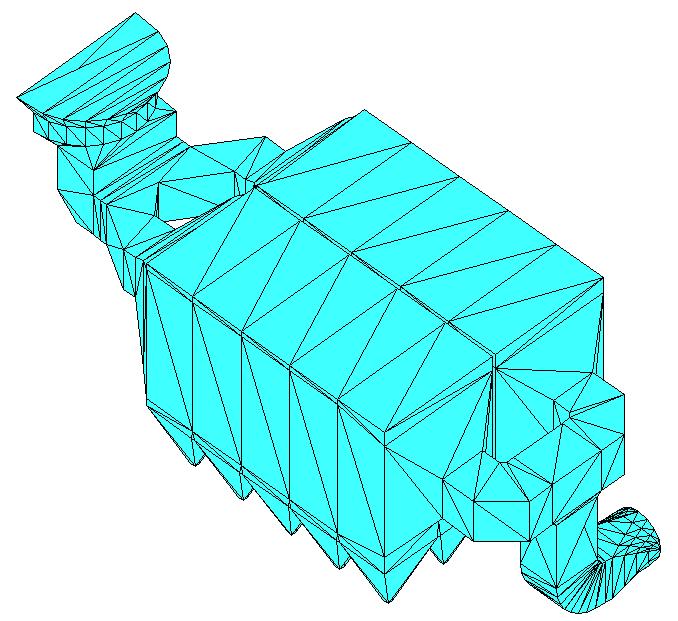

18 H ροή σε Η/Φ Passing mass (%) Η σύνθετη γεωμετρία του Η/Φ Predictions, Case-1 Predictions, Case-2 Predictions, Case Particle size (microns) inlet Y Z X FIELD-1 emitting electrodes collecting plates FIELD-2 Βαθμός απόδοσης Η/Φ partially filled hoppers FIELD-3 planes of symmetry Η ροή ανάμεσα στις πλάκες συλλογής outlet ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.18

Flow in a heat exchanger Y/D 1.5 1.0 0.5 0.0 0.0 0.5 1.0 1.5 2.

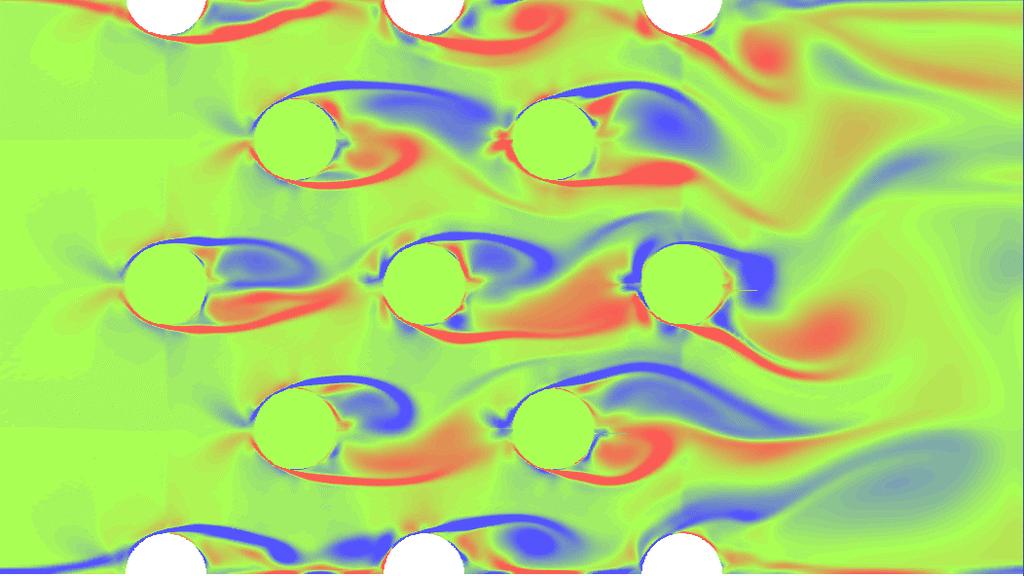

19 Flow in a heat exchanger Y/D X/D ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.19

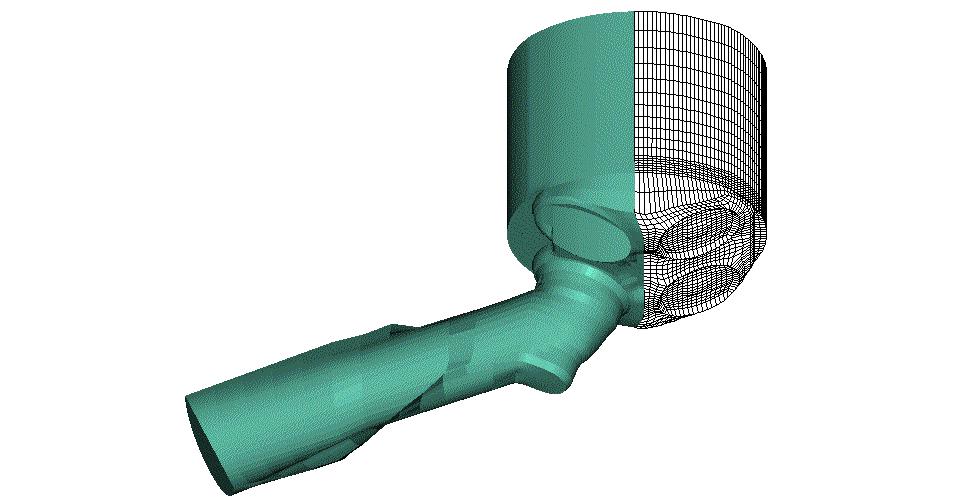

20 Δημιουργία καμπυλογράμμου πλέγματος (Ford) ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.20

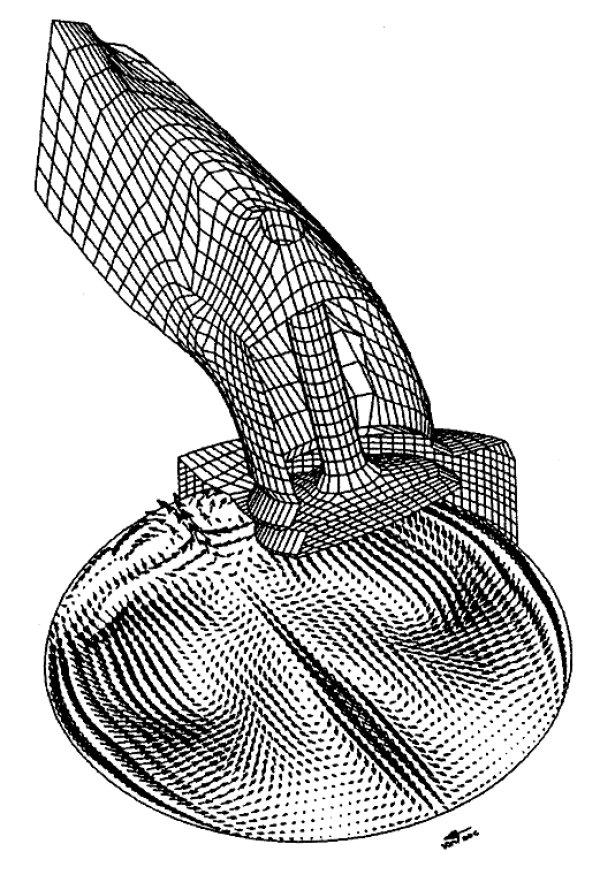

21 Flow in an internal combustion engine ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.21

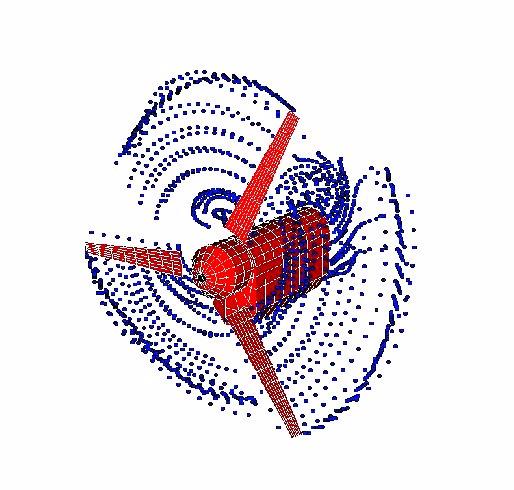

22 Wake effects of wind turbines ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.22

23 Ορισμός Υπολογιστή Areas of successful use of computer Calculation of Algebraic equations Numerical Integration Solutions of differential equations Linear Programming Design Support Automatic translation Design of logic circuits Automatic Control Spacecraft Guidance Chess Is the computer a machine? Turing Test-Ορισμός νοημοσύνης ΥΠΟΛΟΓΙΣΤΙΚΗ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗ 1/3.23
