1 ΕΝΕΡΓΕΙΑ Α.Β.Ε.Τ.Ε. Προσυνεδριακή Εκδήλωση: ΜΙΚΡΟ Υ ΡΟΗΛΕΚΤΡΙΚΟ ΕΡΓΟ ΚΑΤΑΡΡΑΚΤΗ ΣΤΟΝΟΜΟΑΡΤΑΣ «Η ΣΥΜΒΟΛΗ ΤΩΝ Υ ΡΟΗΛΕΚΤΡΙΚΩΝ ΕΡΓΩΝ ΣΤΟΝ ΕΝΕΡΓΕΙΑΚΟ ΣΧΕ ΙΑΣΜΟ ΤΗΣ ΧΩΡΑΣ» ιοργάνωση Τεχνικό Επιµελητήριο Ελλάδας & Περιφερειακό Τµήµα Ηπείρου ΕΙΣΗΓΗΤΗΣ: Βασίλειος Χατζόπουλος, ΗΜΜ, Υπεύθυνος Λειτουργίας Μικρών Υδροηλεκτρικών Έργων ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ ΑΒΕΤΕ. ΙΩΑΝΝΙΝΑ, ΜΑΡΤΙΟΣ 2009

2 ΜΥΗΕ ΚΑΤΑΡΡΑΚΤΗ ήµος Αγνάντων στο Νοµό Άρτας Ισχύος 2,4 MW της εταιρείας ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ ΑΒΕΤΕ

3 ΠΑΡΑΓΩΓΗ Υ ΡΟΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΟ ΜΥΗΕ ΚΑΤΑΡΡΑΚΤΗ Ενέργεια η οποία παράγεται από το υδροηλεκτρικό έργο ΥΝΑΜΙΚΗ ΕΝΕΡΓΕΙΑ ΝΕΡΟΥ ΡΟΗ ΤΟΥΡΜΠΙΝΕΣ ΜΗΧΑΝΙΚΗ ΕΝΕΡΓΕΙΑ ΓΕΝΝΗΤΡΙΕΣ ΗΛΕΚΤΡΙΚΗ ΕΝΕΡΓΕΙΑ

4 ΠΛΗΡΟΦΟΡΙΑΚΑ ΣΤΟΙΧΕΙΑ ΜΥΗΜ ΥΗΕ ΚΑΤΑΡΡΑΚΤΗ ΥΟ Υ ΡΟΛΗΨΙΕΣ ΜΙΑ ΚΥΡΙΑ ΚΑΙ ΥΟ ΕΥΤΕΡΕΥΟΥΣΕΣ ΒΛΑΓΚΑ Ο 1 & ΒΛΑΓΚΑ Ο 2 ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ: 2,4 MW ΠΑΡΑΓΟΜΕΝΗ ΕΝΕΡΓΕΙΑ ΑΝΑ ΕΤΟΣ: 8,5 GWh 2 ΣΤΡΟΒΙΛΟΙ ΤΥΠΟΥ PELTON 1,2MW ΕΚΑΣΤΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΡΓΟΥ: ΥΠΑΓΩΓΗ ΣΤΟ ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΑΝΤΑΓΩΝΙΣΤΙΚΟΤΗΤΑ» ΜΕΤΡΟ 6.5 ΤΟΥ ΥΠ.ΑΝ. ΧΡΟΝΟΣ ΥΛΟΠΟΙΗΣΗΣ ΤΟΥ ΕΡΓΟΥ: 24 ΜΗΝΕΣ ΗΜΕΡΟΜΗΝΙΑ ΕΝΑΡΞΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΕΡΓΟΥ: ΝΟΕΜΒΡΙΟΣ 2005

5 Φάσεις κατασκευής ΜΥΗΕ οµικά έργα Συνήθως το 60% του αρχικού κόστους της εγκατάστασης Υδροληψίες (Κύρια και ευτερεύουσες Βλάγκαδο 1 & Βλάγκαδο 2) Χαµηλά φράγµατα απλής κατασκευής σε ποταµό Οπλισµένο Σκυρόδεµα Πέρασµα νερού Είσοδος µε σχάρα& θυρόφραγµα εισόδου, εξαµµωτής και έξοδος σε αγωγό προσαγωγής Επιχωµατοµένος αγωγός προσαγωγής Σταθµός Παραγωγής Περικλείει τους στροβίλους και τον Ηλεκτροµηχανολογικό εξοπλισµό Σύνδεση µε τοδίκτυοτης ΕΗ Έργα οδοποιίας

6 Υδροληψία Υδροληψία Βλάγκαδο 1 Βλάγκαδο 2 Απ. Υψόµ 717 m Κύρια Υδροληψία Απ. Υψόµ 716 m Σωλήνας GRP Φ800 Κεντρική εξαµενή Απ. Υψόµ 713 m Σωλήνας GRP Φ600 Χαλυβδοσωλήνας Φ350 Απ. Υψόµ 709 m Κτίριο ΥΗΣ Χαλυβδοσωλήνας Φ700 Σχηµατική απεικόνιση συνεργασίας των υδροληψιών µε την κεντρική δεξαµενή και το κτίριο του Υδροηλεκτρικού Σταθµού

7 ΚΥΡΙΑ Υ ΡΟΛΗΨΙΑ ΣΤΑΘΜΗΜΕΤΡΟ ΣΤΑΘΜΗΜΕΤΡΟ ΕΞΑΜΕΝΗ ΦΟΡΤΙΣΗΣ ΑΓΩΓΟΣ ΠΡΟΣΑΓΩΓΗΣ GRP Φ800 ΑΠΟ ΚΥΡΙΑ Υ ΡΟΛΗΨΙΑ ΙΚΛΕΙ Α ΡΥΘΜΙΣΗΣ ΚΑΛΩ ΙΟ ΣΗΜΑΤΟΣ ΣΤΑΘΜΗΣ ΚΥΡΙΑΣ ΕΞΑΜΕΝΗΣ PLC ΡΥΘΜΙΣΗΣ ΣΤΑΘΜΗΣ ΕΞΑΜΕΝΗΣ ΣΤΑΘΜΗΜΕΤΡΟ ΙΚΛΕΙ Α ΡΥΘΜΙΣΗΣ ΚΕΝΤΡΙΚΗ ΕΞΑΜΕΝΗ ΦΟΡΤΙΣΗΣ ΣΤΑΘΜΗΜΕΤΡΟ ΚΕΝΤΡΙΚΗΣ ΕΞΑΜΕΝΗΣ ΕΞΑΜΕΝΗ ΦΟΡΤΙΣΗΣ ΚΑΛΩ ΙΟ ΣΗΜΑΤΟΣ ΣΤΑΘΜΗΣ ΒΟΗΘ. ΕΞΑΜΕΝΗΣ ΑΓΩΓΟΣ ΠΡΟΣΑΓΩΓΗΣ ΑΠΟ ΒΟΗΘ. Υ ΡΟΛΗΨΙΑ GRP Φ600 ΕΥΤΕΡΕΥΟΥΣEΣ Υ ΡΟΛΗΨΙΕΣ ΒΛΑΓΚΑ Ο 1 & 2 ΚΑΛΩ ΙΟ ΣΗΜΑΤΟΣ ΚENΤΡΙΚΗΣ ΕΞΑΜΕΝΗΣ ΑΓΩΓΟΣ ΠΡΟΣΑΓΩΓΗΣ ΣΤΑΘΜΟΥ ΧΑΛΥΒ ΟΣΩΛΗΝΑΣ Φ700 ΣΤΑΘΜΟΣ ΠΑΡΑΓΩΓΗΣ PLC ΛΕΙΤΟΥΡΓΙΑΣ ΣΤΡΟΒΙΛΩΝ

8 ΚΥΡΙΑ Υ ΡΟΛΗΨΙΑ Η Κύρια Υδροληψία αποτελεί µια τυπική υδροληψία ενός Μικρού ΥΗΕ και περιλαµβάνει: Εγκάρσιες εσχάρες για την εισροή του νερού Εξαµµωτή Θυρόφραγµα εισόδου Θυρόφραγµα καθαρισµού εξαµενή φόρτισης

9 ΚΥΡΙΑ Υ ΡΟΛΗΨΙΑ

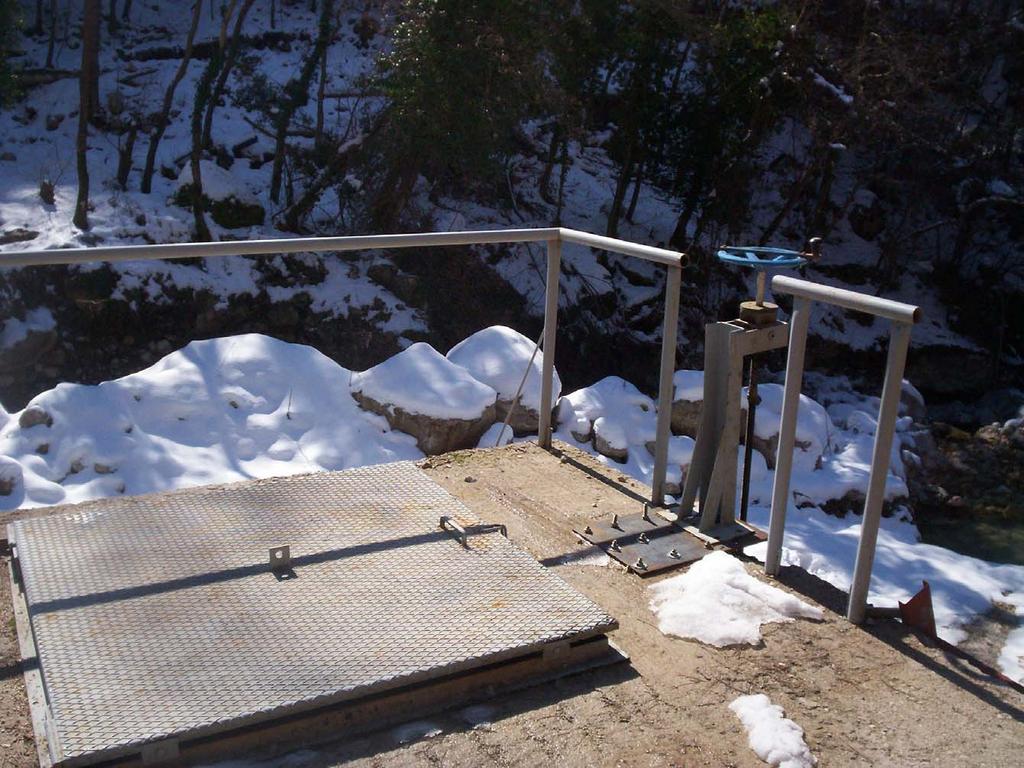

10 ΚΥΡΙΑ Υ ΡΟΛΗΨΙΑ ΘΥΡΟΦΡΑΓΜΑ ΚΑΘΑΡΙΣΜΟΥ

11 ΚΥΡΙΑ Υ ΡΟΛΗΨΙΑ ΠΛΗΜΜΥΡΙΚΗ ΠΑΡΟΧΗ

12 Υ ΡΟΛΗΨΙΑ ΒΛΑΓΚΑ Ο 1 Η Υδροληψία Βλάγκαδο 1 περιλαµβάνει τα ίδια χαρακτηριστικά µε την κύρια υδροληψία, τα οποία είναι: Εγκάρσιες εσχάρες για την εισροή του νερού Εξαµµωτή Θυρόφραγµα εισόδου Θυρόφραγµα καθαρισµού εξαµενή φόρτισης

13 Υ ΡΟΛΗΨΙΑ ΒΛΑΓΚΑ Ο 1

14 Υ ΡΟΛΗΨΙΑ ΒΛΑΓΚΑ Ο 1

15 Υ ΡΟΛΗΨΙΑ ΒΛΑΓΚΑ Ο 1 ΕΣΧΑΡΕΣ ΚΑΘΑΡΙΣΜΟΥ

16 Υ ΡΟΛΗΨΙΑ ΒΛΑΓΚΑ Ο 1 ΕΞΑΜΜΩΤΗΣ - ΕΞΑΜΕΝΗ ΦΟΡΤΙΣΗΣ

17 Υ ΡΟΛΗΨΙΑ ΒΛΑΓΚΑ Ο 1 ΘΥΡΟΦΡΑΓΜΑ ΚΑΘΑΡΙΣΜΟΥ

18 ΚΕΝΤΡΙΚΗ ΕΞΑΜΕΝΗ Τα νερά από την κύρια Υδροληψία και από τις δύο Υδροληψίες Βλάγκαδο 1 και Βλάγκαδο 2, µέσω αγωγών GRP διαµέτρου Φ800 και Φ600 αντίστοιχα, καταλήγουν στην κεντρική δεξαµενή. Η κεντρική δεξαµενή έχει PLC και αυτοµατισµούς, όπου συγκεντρώνει τα νερά των υδροληψιών και τα διοχετεύει µε χαλυβδοσωλήνα Φ700 στο κτίριο του Υδροηλεκτρικού Σταθµού.

19 ΚΕΝΤΡΙΚΗ ΕΞΑΜΕΝΗ

20 ΚΕΝΤΡΙΚΗ ΕΞΑΜΕΝΗ

21 ΑΝΑΛΥΟΥΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ PLC, ΤΩΝ ΑΥΤΟΜΑΤΙΣΜΩΝ ΚΑΙ ΤΩΝ ΙΚΛΕΙ ΩΝ ΑΣΦΑΛΕΙΑΣ Ρυθµιστική βάνα Butterfly valve ασφαλείας

22 Υδροληψία Υδροληψία Βλάγκαδο 1 Βλάγκαδο 2 Απ. Υψόµ 717 m Κύρια Υδροληψία Απ. Υψόµ 716 m Σωλήνας GRP Φ800 Κεντρική εξαµενή Απ. Υψόµ 713 m Σωλήνας GRP Φ600 Χαλυβδοσωλήνας Φ350 Απ. Υψόµ 709 m Κτίριο ΥΗΣ Χαλυβδοσωλήνας Φ700 Σχηµατική απεικόνιση συνεργασίας των υδροληψιών µε την κεντρική δεξαµενή και το κτίριο του Υδροηλεκτρικού Σταθµού

23 Η/Μ εξοπλισµός Στρόβιλοι Ώθησης: 2 στρόβιλοι τύπου Pelton, 1,2MW έκαστος Γεννήτριες 2 σύγχρονες τριφασικές γεννήτριες 1400KVA/1000tpm/600V έκαστος Μετασχηµατιστές 1 τριφασικός Μ/Σ ιδιοκατανάλωσης 3150KVA και 50KVA Σύνδεση µε τοδίκτυοτης ΕΗ Παράλληλη σύνδεση

24 ΚΤΙΡΙΟ Υ ΡΟΗΛΕΚΤΡΙΚΟΥ ΣΤΑΘΜΟΥ

25 ΚΤΙΡΙΟ Υ ΡΟΗΛΕΚΤΡΙΚΟΥ ΣΤΑΘΜΟΥ

26 ΧΩΡΟΣ Μ/Σ

27 ΤΟΥΡΜΠΙΝΕΣ

28 ΜΥΗΕ ΤΗΣ ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΜΕΧΡΙ ΣΗΜΕΡΑ ΒΡΙΣΚΟΝΤΑΙ ΣΕ ΛΕΙΤΟΥΡΓΙΑ 3 ΜΙΚΡΑ ΥΗΕ : ΜΥΗΕ Καταρράκτη, ήµου Αγνάντων το Νοµό Άρτας, ισχύος 2,4MW (100% µέτοχος ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ) ΜΥΗΕ Αγόριανης, ήµου Παρνασσού στο Νοµό Φωκίδας, ισχύος 1,9MW (100% µέτοχος ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ) ΜΥΗΕ Γιτάνης, ήµου Φιλιατών στο Νοµό ισχύος 4,2MW (51% µέτοχος ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ, 49% µέτοχος ΕΗ ΑΝΑΝΕΩΣΙΜΕΣ Α.Ε.)

29 ΜΥΗΕ ΤΟΥ ΟΜΙΛΟΥ ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ ΥΠΟ ΚΑΤΑΣΚΕΥΗ ΜΕΧΡΙ ΣΗΜΕΡΑ ΒΡΙΣΚΟΝΤΑΙ ΥΠΟ ΚΑΤΑΣΚΕΥΗ 3 ΜΙΚΡΑ ΥΗΕ : ΜΥΗΕ Κρυοπηγής, ήµου Αγνάντων στο Νοµό Άρτας, Έναρξη λειτουργίας: Ιούλιο % µέτοχος ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ ΜΥΗΕ Μούσδα, Κοινότητα Σιδηρόνερου στο Νοµό ράµας, Έναρξη λειτουργίας: Απρίλιο % µέτοχος ΝΑΝΚΟ ΑΝΑΝΕΩΣΙΜΕΣ ΜΥΗΕ Ασπρογείων, ήµου Αετού στο Νοµό Φλώρινας, Έναρξη λειτουργίας: εκέµβριο % µέτοχος ΝΑΝΚΟ ΕΝΕΡΓΕΙΑ

30 ΣΥΝΟΛΟ ΜΥΗΕ ΤΟΥ ΟΜΙΛΟΥ ΝΑΝΚΟ ΜΥΗΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΘΟΣ 3 ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ (MW( MW) 8,5 ΥΠΟ ΚΑΤΑΣΚΕΥΗ 3 2,9 ΥΠΟ Α ΕΙΟ ΟΤΗΣΗ 11 27,7 ΣΥΝΟΛΟ 17 39,1

31 Ευχαριστώ πολύ
