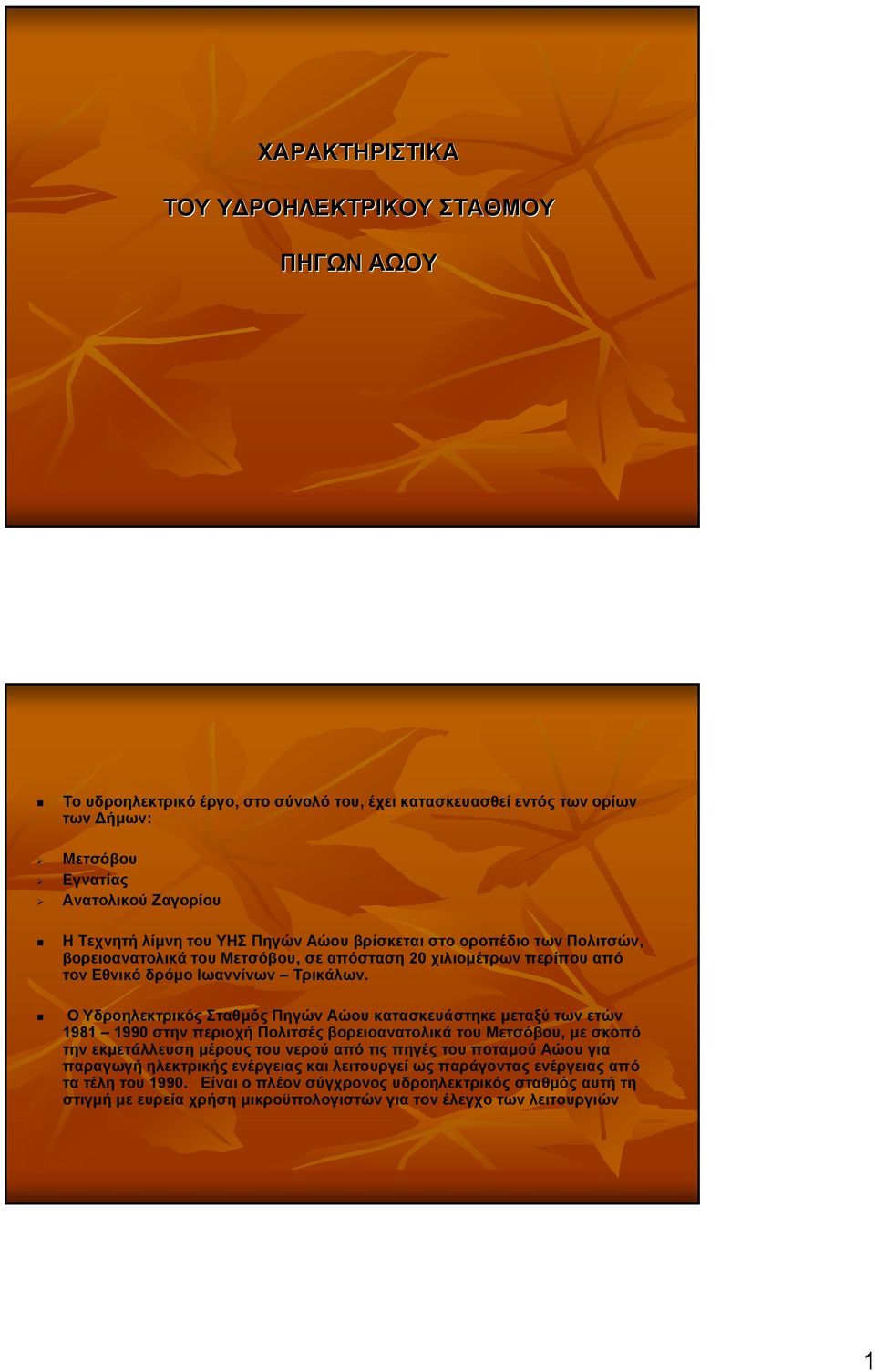

1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ Υ ΡΟΗΛΕΚΤΡΙΚΟΥ ΣΤΑΘΜΟΥ ΠΗΓΩΝ ΑΩΟΥ Το υδροηλεκτρικό έργο, στοσύνολότου, έχει κατασκευασθεί εντός των ορίων των ήµων: Μετσόβου Εγνατίας Ανατολικού Ζαγορίου Η Τεχνητή λίµνη του ΥΗΣ Πηγών Αώου βρίσκεται στο οροπέδιο των Πολιτσών, βορειοανατολικά του Μετσόβου, σε απόσταση 20 χιλιοµέτρων περίπου από τον Εθνικό δρόµο Ιωαννίνων Τρικάλων. Ο Υδροηλεκτρικός Σταθµός Πηγών Αώου κατασκευάστηκε µεταξύ των ετών στην περιοχή Πολιτσές βορειοανατολικά του Μετσόβου, µεσκοπό την εκµετάλλευση µέρους του νερού από τις πηγές του ποταµού Αώου για παραγωγή ηλεκτρικής ενέργειας και λειτουργεί ως παράγοντας ενέργειας από τα τέλη του Είναι ο πλέον σύγχρονος υδροηλεκτρικός σταθµός αυτή τη στιγµή µε ευρείαχρήσηµικροϋπολογιστών για τον έλεγχο των λειτουργιών 1

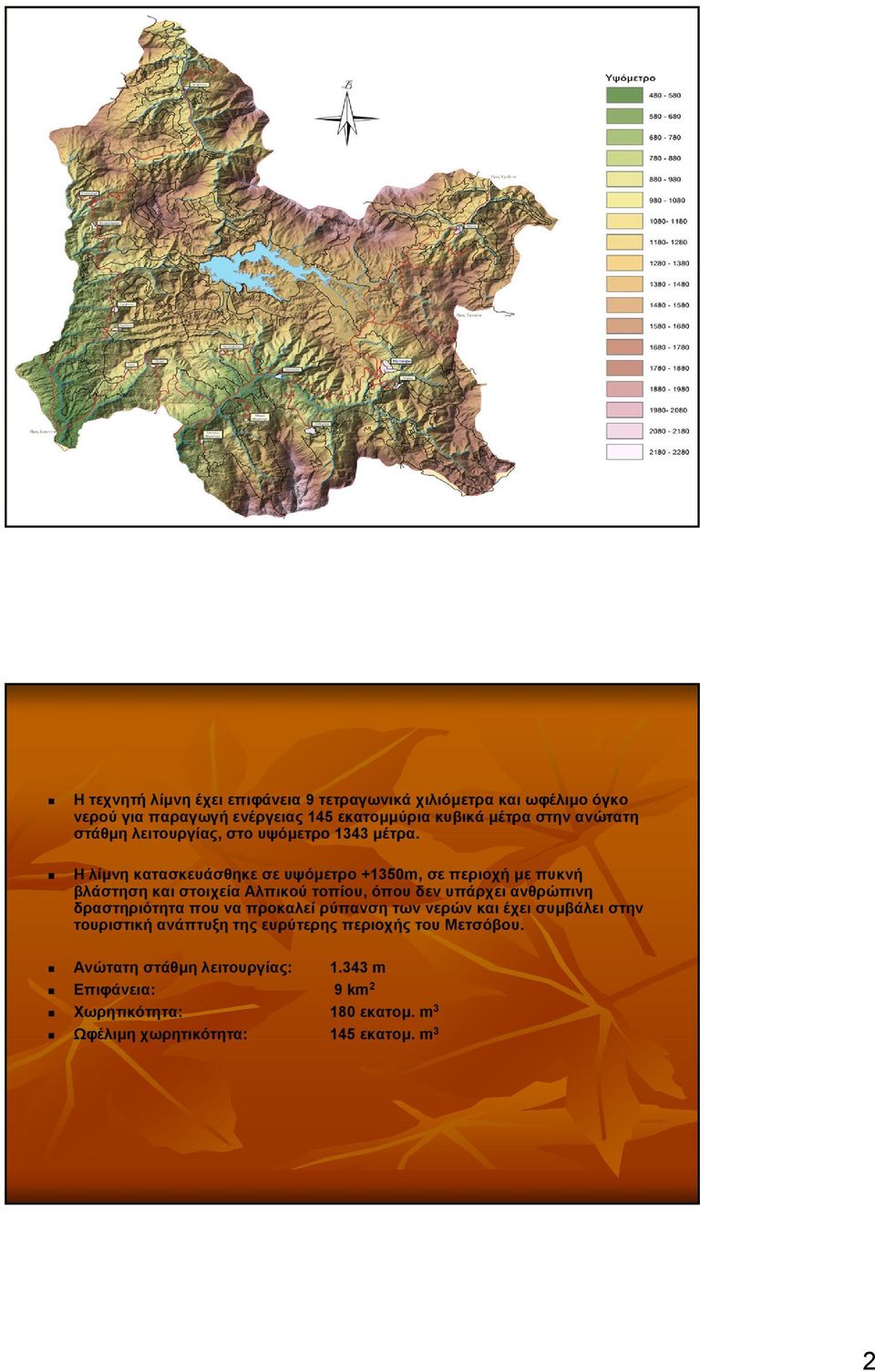

2 Ητεχνητήλίµνη έχει επιφάνεια 9 τετραγωνικά χιλιόµετρα και ωφέλιµο όγκο νερού για παραγωγή ενέργειας 145 εκατοµµύρια κυβικά µέτρα στην ανώτατη στάθµη λειτουργίας, στο υψόµετρο 1343 µέτρα. Ηλίµνη κατασκευάσθηκε σε υψόµετρο +1350m, σε περιοχή µε πυκνή βλάστηση και στοιχεία Αλπικού τοπίου, όπου δεν υπάρχει ανθρώπινη δραστηριότητα που να προκαλεί ρύπανση των νερών και έχει συµβάλει στην τουριστική ανάπτυξη της ευρύτερης περιοχής του Μετσόβου. Ανώτατη στάθµη λειτουργίας: m Επιφάνεια: 9 km 2 Xωρητικότητα: 180 εκατοµ. m 3 Ωφέλιµη χωρητικότητα: 145 εκατοµ. m 3 2

3 Τσούκα Ρόσια Όρος Μαυροβούνι Οροπέδιο Πολιτσιών Στην τεχνητή λίµνη συγκεντρώνονται τα νερά των πηγών του Αώου ποταµού καθώς και αυτά που προέρχονται από βροχοπτώσεις στο οροπέδιο Πολιτσών και είναι συνολικά 100 εκατοµµύρια κυβικά µέτρα περίπου σε ετήσια βάση. Απ' τα νερά αυτά είναι δυνατό να παραχθούν 150 εκατοµµύρια κιλοβατώρες ετήσια Το έργο έχει αυξήσει την εγκατεστηµένη ισχύ του υδροηλεκτρικού δυναµικού της χώρας µας κατά 10% περίπου και την µέση παραγωγή ενέργειας του ίδιου δυναµικού κατά 7%. Εξάλλου µε την παροχέτευση των νερών στην κοίτη του ποταµού Αράχθου επιτυγχάνεται αύξηση της παροχής του ποταµού αυτού. Αυτό έχει σαν αποτέλεσµα να αυξηθεί η δυνατότητα παραγωγής ηλεκτρικής ενέργειας των ΥΗΣ Πουρναρίου Ι και ΙΙ που λειτουργούν και των άλλων έργων που πρόκεται να κατασκευασθούν, τόσο στον ποταµό Μετσοβίτικο(ΥΗΕ Μετσοβίτικου), όσο και στον Άραχθο ( Άγιος Νικόλαος ). Παράλληλα χρησιµοποιούνται για την άρδευση της πεδιάδας της Άρτας αλλά και του Οροπεδίου των Πολιτσών, όπου από τους κατοίκους της Χρυσοβίτσας γίνεται παραγωγή πατατόσπορου και ενίοτε καπνών. 3

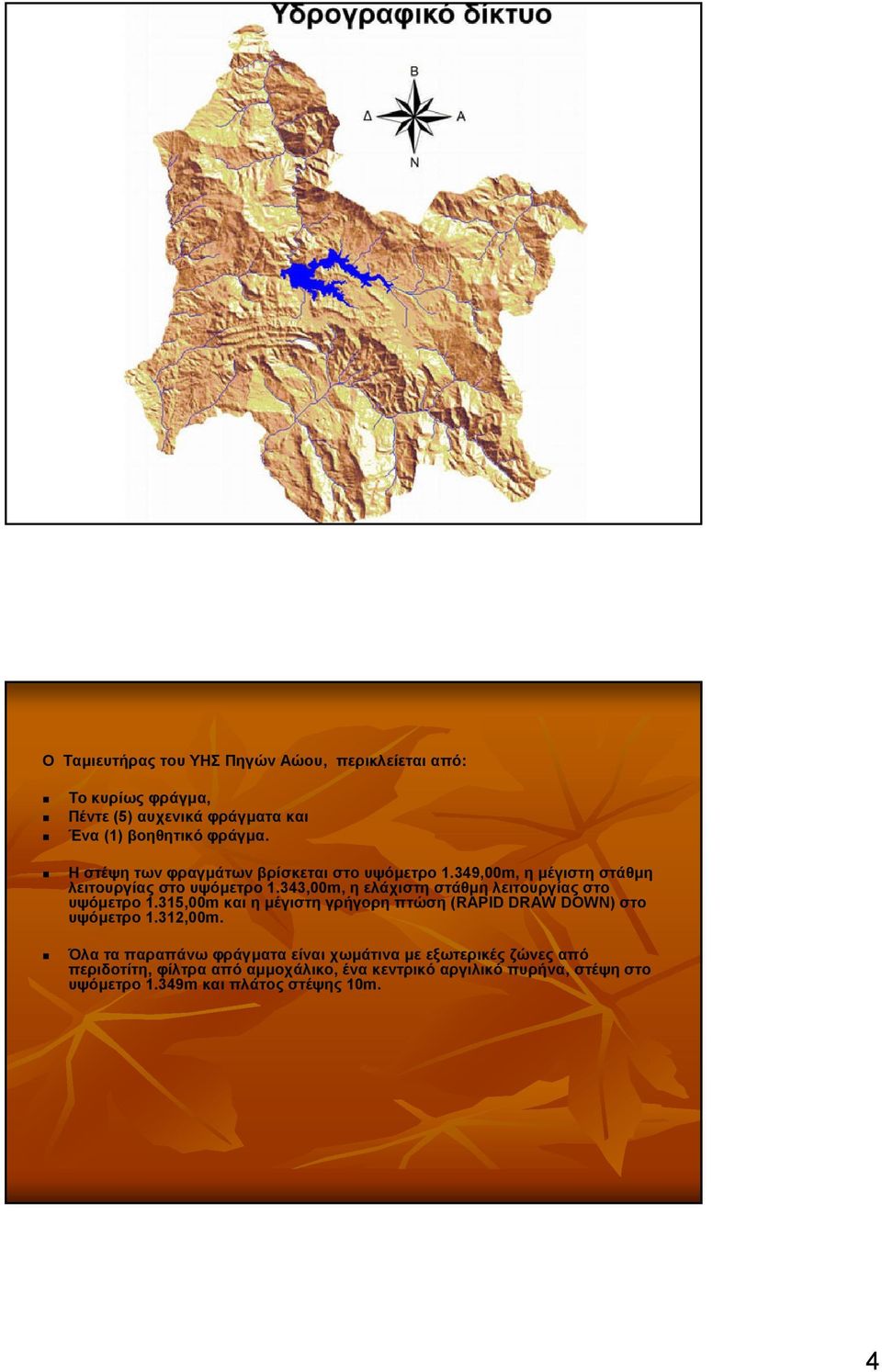

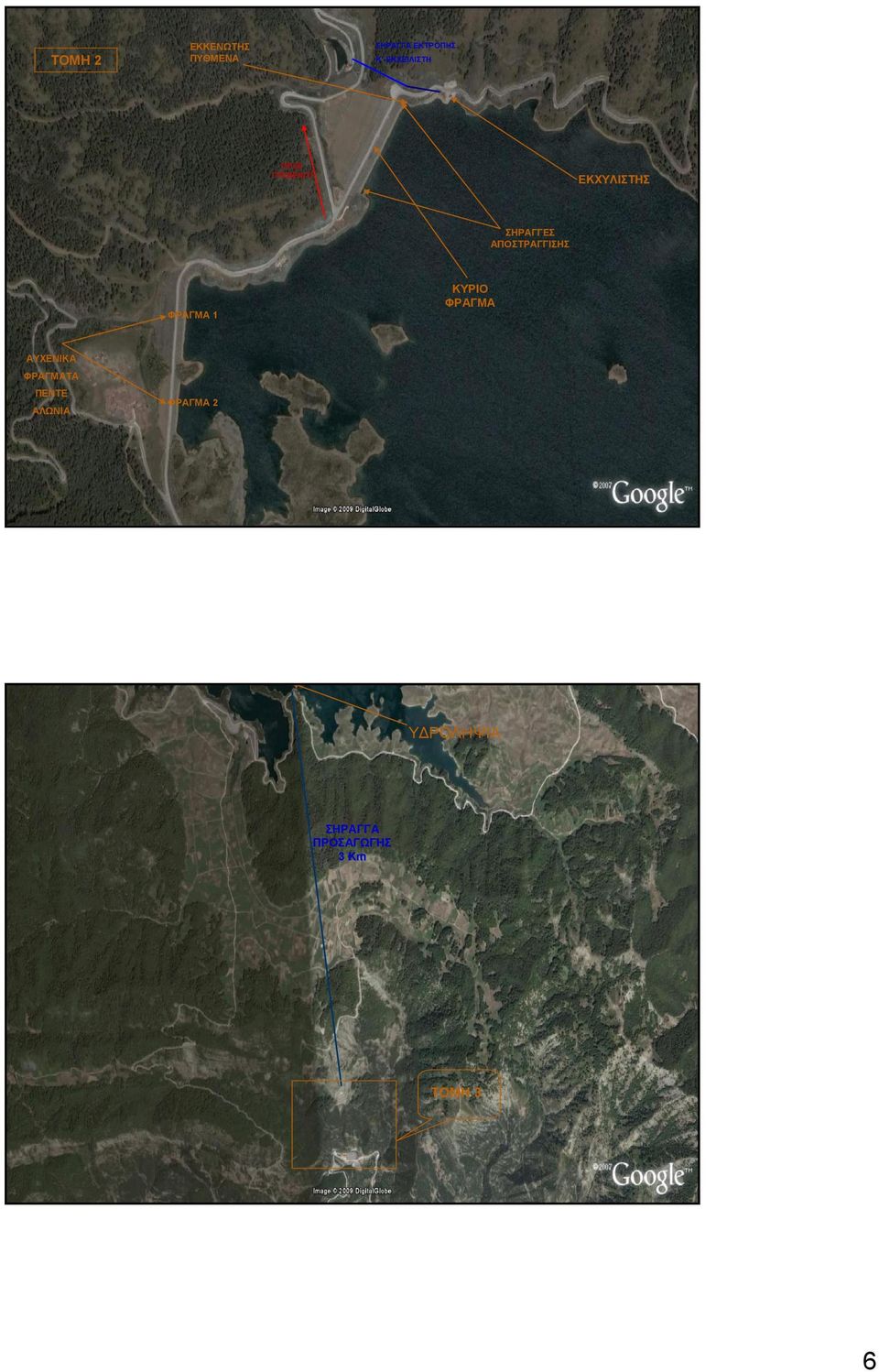

4 Ο Ταµιευτήρας του ΥΗΣ Πηγών Αώου, περικλείεται από: Το κυρίως φράγµα, Πέντε (5) αυχενικά φράγµατα και Ένα (1) βοηθητικό φράγµα. Ηστέψητωνφραγµάτων βρίσκεται στο υψόµετρο 1.349,00m, η µέγιστη στάθµη λειτουργίας στο υψόµετρο 1.343,00m, η ελάχιστηστάθµη λειτουργίαςστο υψόµετρο 1.315,00m και η µέγιστη γρήγορη πτώση (RAPID DRAW DOWN) στο υψόµετρο 1.312,00m. Όλα τα παραπάνω φράγµατα είναι χωµάτινα µε εξωτερικέςζώνεςαπό περιδοτίτη, φίλτρα από αµµοχάλικο, ένα κεντρικό αργιλικό πυρήνα, στέψη στο υψόµετρο 1.349m και πλάτος στέψης 10m. 4

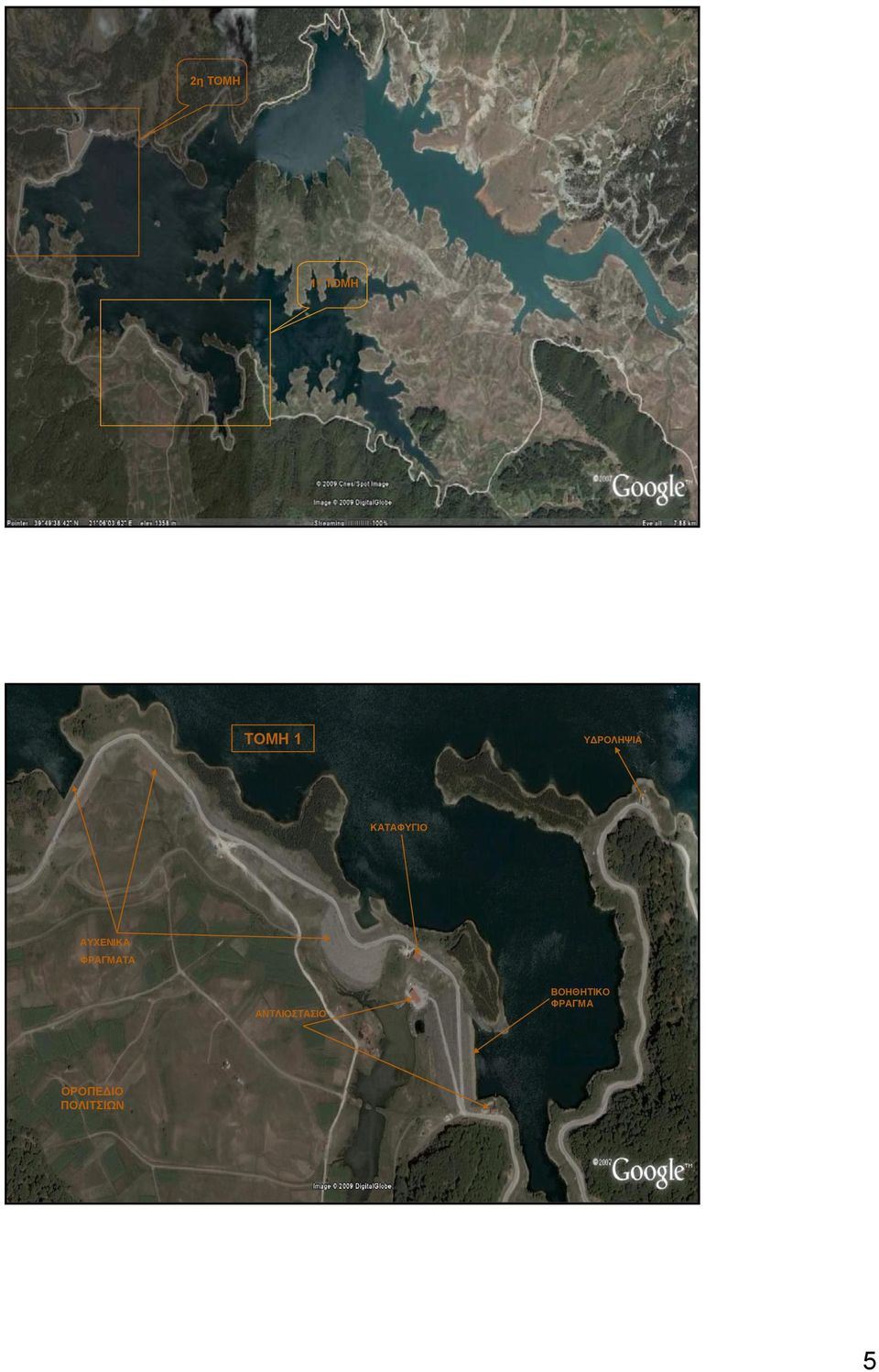

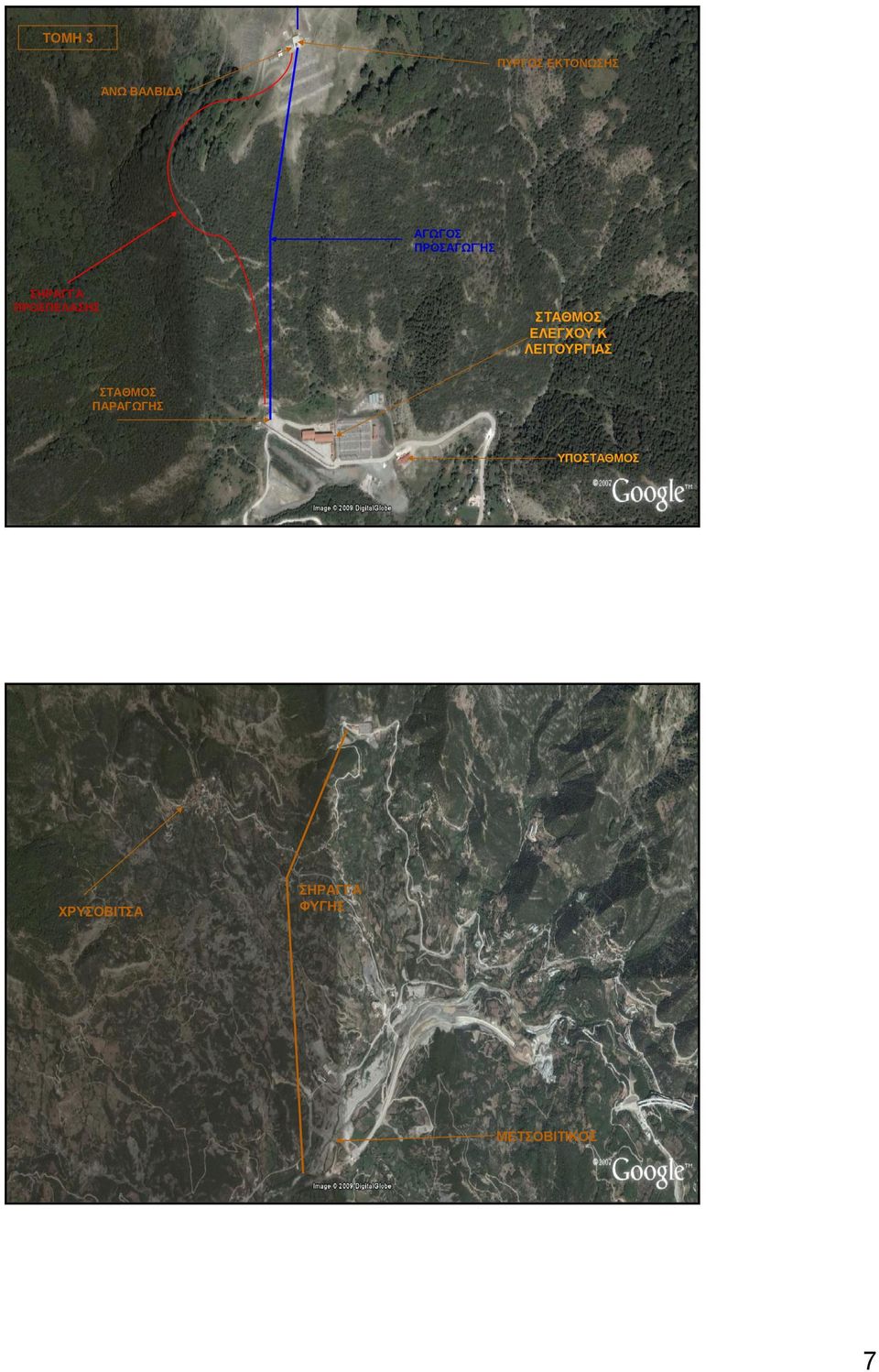

5 2η ΤΟΜΗ 1 η ΤΟΜΗ ΤΟΜΗ 1 Υ ΡΟΛΗΨΙΑ ΚΑΤΑΦΥΓΙΟ ΑΥΧΕΝΙΚΑ ΦΡΑΓΜΑΤΑ ΑΝΤΛΙΟΣΤΑΣΙΟ ΒΟΗΘΗΤΙΚΟ ΦΡΑΓΜΑ ΟΡΟΠΕ ΙΟ ΠΟΛΙΤΣΙΩΝ 5

6 TOMH 2 ΕΚΚΕΝΩΤΗΣ ΠΥΘΜΕΝΑ ΣΗΡΑΓΓΑ ΕΚΤΡΟΠΗΣ Κ ΕΚΧΕΙΛΙΣΤΗ ΠΡΟΣ ΓΡΕΒΕΝΙΤΙ ΕΚΧΥΛΙΣΤΗΣ ΣΗΡΑΓΓΕΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΦΡΑΓΜΑ 1 ΚΥΡΙΟ ΦΡΑΓΜΑ ΑΥΧΕΝΙΚΑ ΦΡΑΓΜΑΤΑ ΠΕΝΤΕ ΑΛΩΝΙΑ ΦΡΑΓΜΑ 2 Υ ΡΟΛΗΨΙΑ ΣΗΡΑΓΓΑ ΠΡΟΣΑΓΩΓΗΣ 3Km TOMH 3 6

7 TOMH 3 ΠΥΡΓΟΣ ΕΚΤΟΝΩΣΗΣ ΆΝΩ ΒΑΛΒΙ Α ΑΓΩΓΟΣ ΠΡΟΣΑΓΩΓΉΣ ΣΗΡΑΓΓΑ ΠΡΟΣΠΕΛΑΣΗΣ ΣΤΑΘΜΟΣ ΕΛΕΓΧΟΥ Κ ΛΕΙΤΟΥΡΓΙΑΣ ΣΤΑΘΜΟΣ ΠΑΡΑΓΩΓΗΣ ΥΠΟΣΤΑΘΜΟΣ ΧΡΥΣΟΒΙΤΣΑ ΣΗΡΑΓΓΑ ΦΥΓΗΣ ΜΕΤΣΟΒΙΤΙΚΟΣ 7

8 ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ Κύριο φράγµα Όγκος: m 3 Υψόµετρο στέψης: m Μήκος στέψης: 300 m Πλάτος στέψης: 10 m Ύψος πάνω από την θεµελίωση: 77 m Αυχενικά φράγµατα Όγκος: m 3 Υψόµετρο στέψης: m Μήκος στέψης: 130 m έως 280 m Πλάτος στέψης: 10 m Ύψος πάνω από την θεµελίωση: 12 m έως 30 m Βοηθητικό φράγµα Πολιτσών Όγκος: m 3 Υψόµετρο στέψης: m Μήκος στέψης: 235 m Πλάτος στέψης: 10 m Ύψος πάνω από την θεµελίωση: 40 m ΤΟΜΗ 1 ΤΟΜΗ 2 8

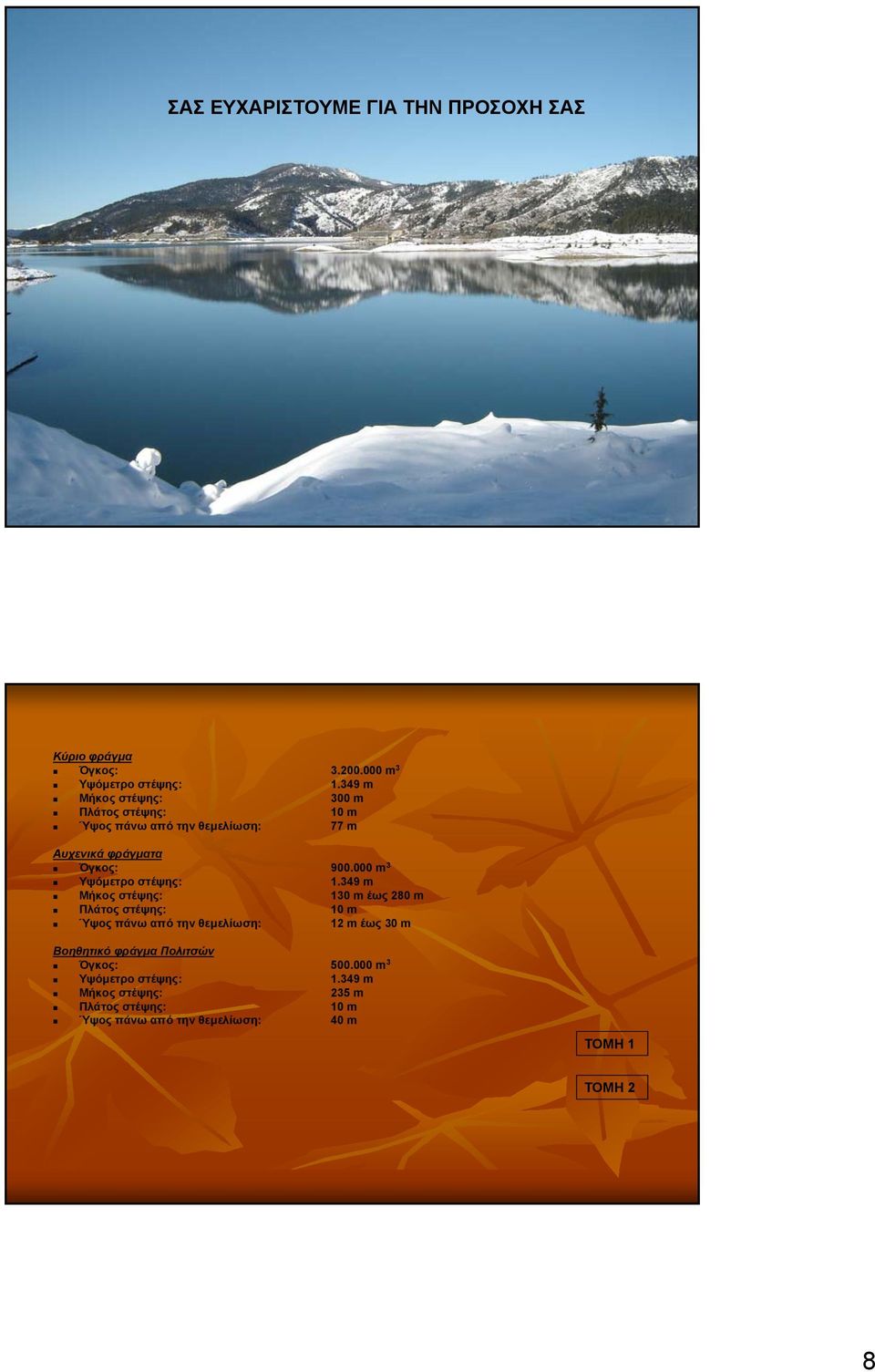

9 Αντλιοστάσιο Το αντλιοστάσιο Πολιτσών είναι υπέργειο, βρίσκεται στην περιοχή µεταξύ του βοηθητικού και του αυχενικού φράγµατος Νο3 της περιοχής Πολιτσών και αποτελείται από τα παρακάτω επί µέρους τµήµατα: Από το τµήµα εισόδου µεπυθµένα στο υψόµετρο 1.315,00m που χωρίζεται σε δύο τµήµατα µεένα µεσόβαθρο Την δεξαµενή αναρρόφησης που χωρίζεται επίσης σε δύο τµήµατα µε κατακόρυφο τοίχωµα Τον στεγανό θάλαµο στον οποίο τοποθετήθηκαν οι αντλίες και οι βαλβίδες αντιπληγµατικής προστασίας. Τον χώρο των δύο συλλεκτηρίων αγωγών. Την στοά καλωδίων. Την ανωδοµή που αποτελείται από τον κυρίως χώρο των ηλεκτροκινητήρων και τον συνεχόµενοχώροτων πινάκων και λοιπών βοηθητικών χώρων. Η σήραγγα του καταθλιπτικού αγωγού, µήκους περίπου 120m, τοποθετείται κάτω από την συνδετήρια οδό των φραγµάτων Νο3 και βοηθητικού φράγµατος Πολιτσών. Αρχίζει κατάντη του φρεατίου δικλείδων µε υψόµετρο στον άξονα 1.322,0m και καταλήγει στοέργοεξόδουυψόµετρο 1.330,0m περίπου. Ηδιάµετρος της σήραγγας είναι 1,40m. Περιλαµβάνει τρία (3) µεγάλα αντλητικά συγκροτήµατα, µε δυνατότητα άντλησης 2m 3 /sec και δύο (2) µικρά, µε δυνατότητα άντλησης 0,75m 3 /sec. ΤΟΜΗ 1 Καταφύγιο Πολιτσών Το καταφύγιο του οροπεδίου Πολιτσών βρίσκεται στην περιοχή του δρόµου µεταξύ του αυχενικού φράγµατος Νο3 και του βοηθητικού φράγµατος Πολιτσών. Πρόκειται για ένα κτίριο διαστάσεων 9,05x16,30m και περιλαµβάνει χώρο στάθµευσης οχηµάτων, τρία γραφεία και βοηθητικούς χώρους, κουζίνα, αποθήκες κ.λ.π. Εκτός από τα παραπάνω υπάρχει µία δεξαµενή νερού, φρεάτια καλωδίων, χαντάκι καλωδίων, αποχέτευση και αλεξικεραυνική προστασία. ΤΟΜΗ 1 9

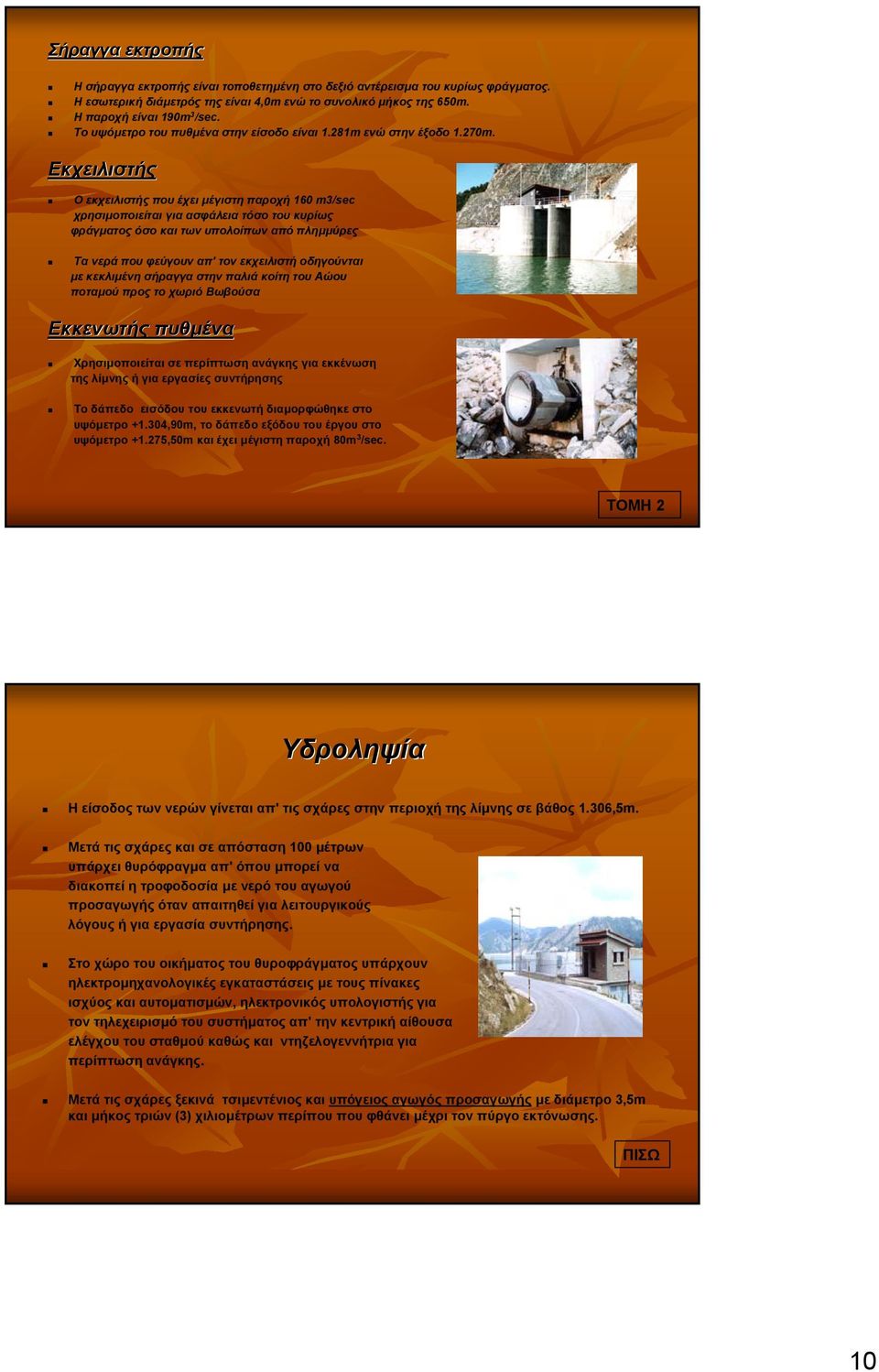

10 Σήραγγα εκτροπής Η σήραγγα εκτροπής είναι τοποθετηµένη στο δεξιό αντέρεισµα τουκυρίωςφράγµατος. Ηεσωτερικήδιάµετρός της είναι 4,0m ενώ το συνολικό µήκος της 650m. Η παροχή είναι 190m 3 /sec. To υψόµετρο του πυθµένα στην είσοδο είναι 1.281m ενώ στην έξοδο 1.270m. Εκχειλιστής Οεκχειλιστήςπουέχειµέγιστη παροχή 160 m3/sec χρησιµοποιείται για ασφάλεια τόσο του κυρίως φράγµατος όσο και των υπολοίπων από πληµµύρες Τα νερά που φεύγουν απ' τον εκχειλιστή οδηγούνται µε κεκλιµένη σήραγγα στην παλιά κοίτη του Αώου ποταµού προς το χωριό Βωβούσα Εκκενωτής πυθµένα Χρησιµοποιείται σε περίπτωση ανάγκης για εκκένωση της λίµνης ή για εργασίες συντήρησης Το δάπεδο εισόδου του εκκενωτή διαµορφώθηκε στο υψόµετρο ,90m, το δάπεδο εξόδου του έργου στο υψόµετρο ,50m και έχει µέγιστη παροχή 80m 3 /sec. ΤΟΜΗ 2 Υδροληψία Η είσοδος των νερών γίνεται απ' τις σχάρες στην περιοχή της λίµνης σε βάθος 1.306,5m. Μετά τις σχάρες και σε απόσταση 100 µέτρων υπάρχει θυρόφραγµα απ' όπου µπορεί να διακοπεί η τροφοδοσία µε νερό του αγωγού προσαγωγής όταν απαιτηθεί για λειτουργικούς λόγους ή για εργασία συντήρησης. Στο χώρο του οικήµατος του θυροφράγµατος υπάρχουν ηλεκτροµηχανολογικές εγκαταστάσεις µε τους πίνακες ισχύος και αυτοµατισµών, ηλεκτρονικός υπολογιστής για τον τηλεχειρισµό του συστήµατος απ' την κεντρική αίθουσα ελέγχου του σταθµού καθώς και ντηζελογεννήτρια για περίπτωση ανάγκης. Μετά τις σχάρες ξεκινά τσιµεντένιος και υπόγειος αγωγός προσαγωγής µε διάµετρο 3,5m και µήκος τριών (3) χιλιοµέτρων περίπου που φθάνει µέχρι τον πύργο εκτόνωσης. ΠΙΣΩ 10

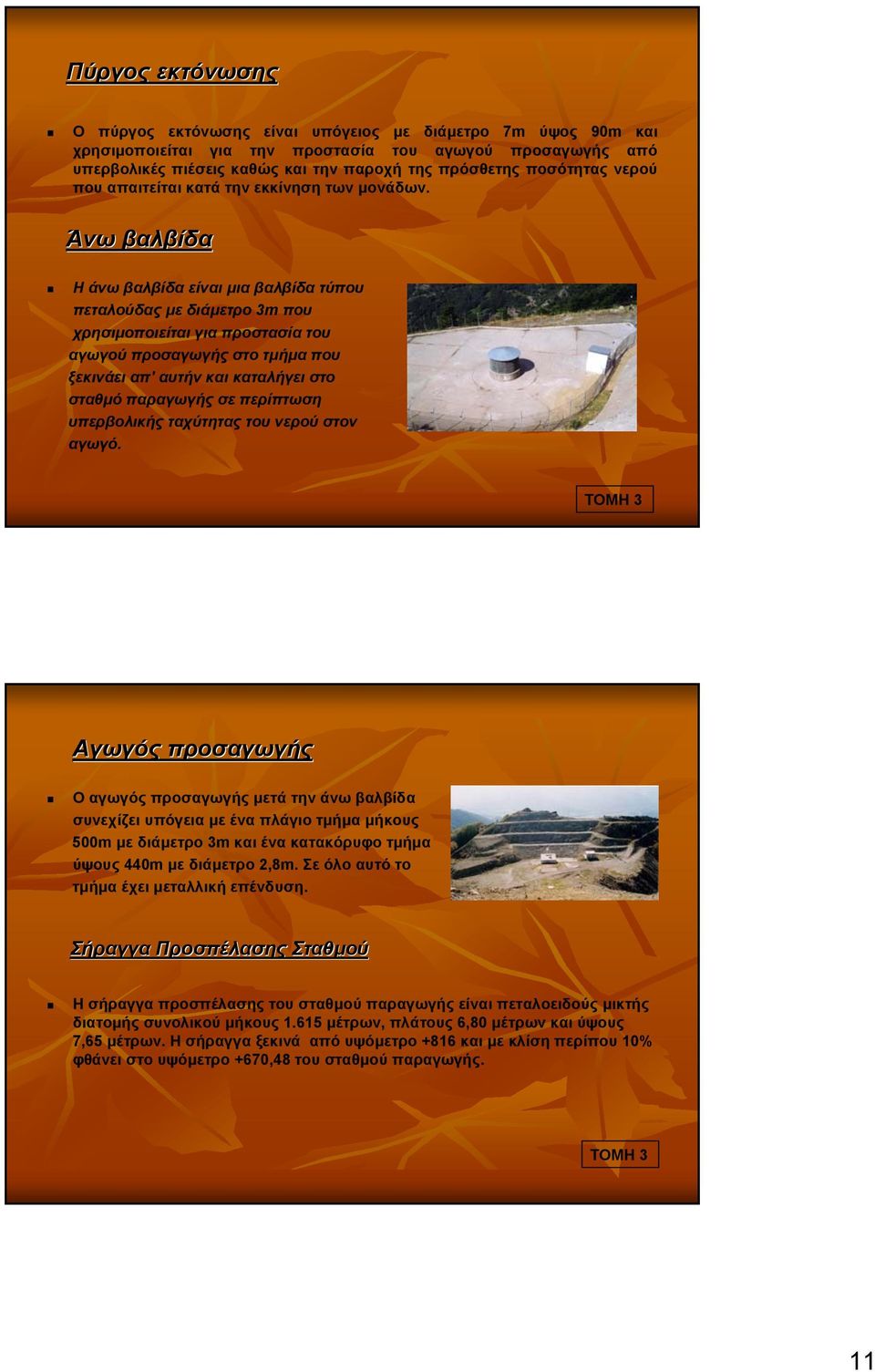

11 Πύργος εκτόνωσης Ο πύργος εκτόνωσης είναι υπόγειος µε διάµετρο 7m ύψος 90m και χρησιµοποιείται για την προστασία του αγωγού προσαγωγής από υπερβολικές πιέσεις καθώς και την παροχή της πρόσθετης ποσότητας νερού που απαιτείται κατά την εκκίνηση των µονάδων. Άνω βαλβίδα Η άνω βαλβίδα είναι µια βαλβίδα τύπου πεταλούδας µε διάµετρο 3m που χρησιµοποιείται για προστασία του αγωγού προσαγωγής στο τµήµα που ξεκινάει απ' αυτήν και καταλήγει στο σταθµό παραγωγής σε περίπτωση υπερβολικής ταχύτητας του νερού στον αγωγό. ΤΟΜΗ 3 Αγωγός προσαγωγής Ο αγωγός προσαγωγής µετά την άνω βαλβίδα συνεχίζει υπόγεια µε ένα πλάγιο τµήµα µήκους 500m µε διάµετρο 3m και ένα κατακόρυφο τµήµα ύψους 440m µε διάµετρο 2,8m. Σεόλοαυτότο τµήµα έχει µεταλλική επένδυση. Σήραγγα Προσπέλασης Σταθµού Η σήραγγα προσπέλασης του σταθµού παραγωγής είναι πεταλοειδούς µικτής διατοµής συνολικού µήκους µέτρων, πλάτους 6,80 µέτρων και ύψους 7,65 µέτρων. H σήραγγα ξεκινά από υψόµετρο +816 και µε κλίσηπερίπου10% φθάνει στο υψόµετρο +670,48 του σταθµού παραγωγής. ΤΟΜΗ 3 11

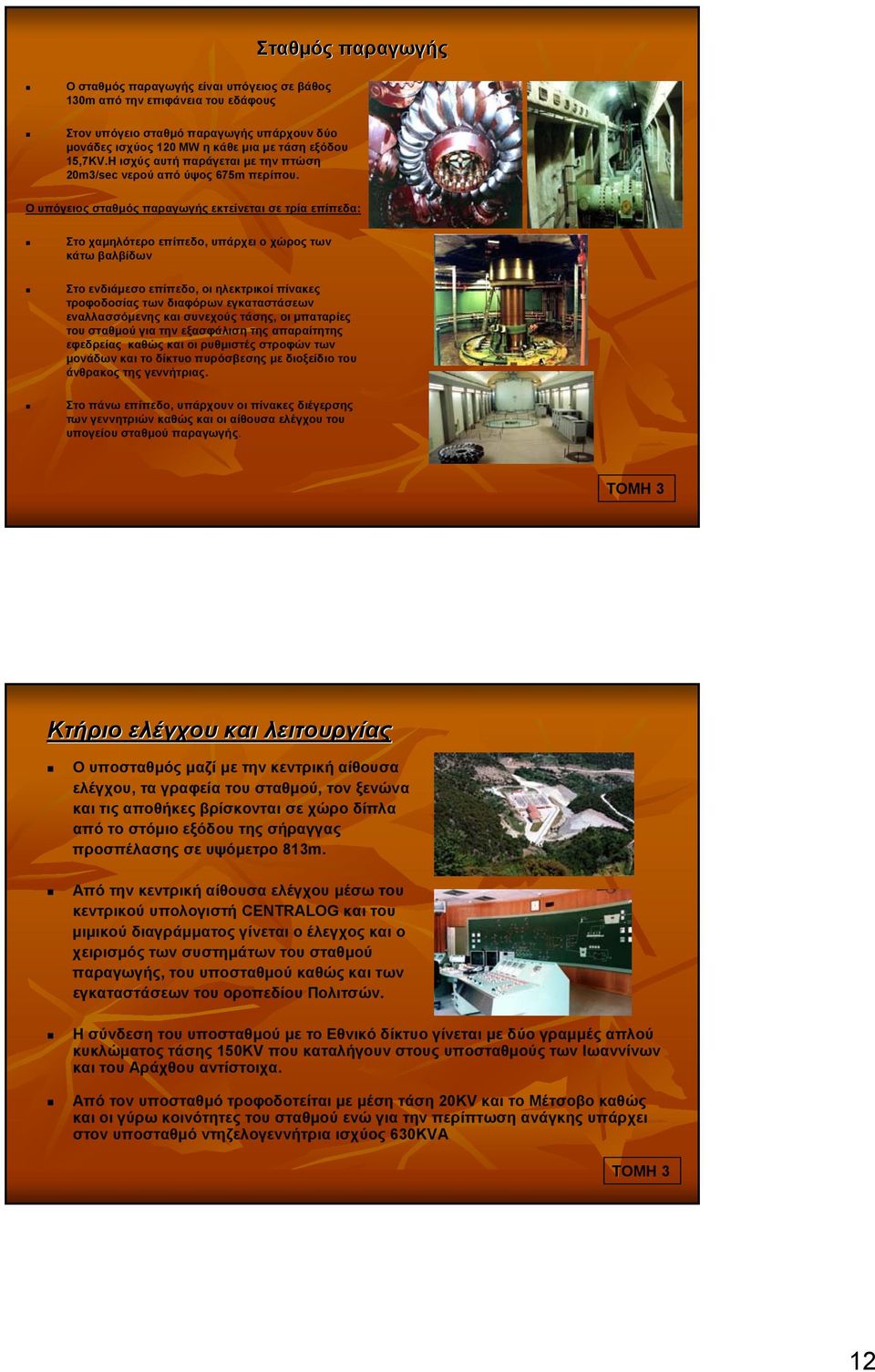

12 Σταθµός παραγωγής Ο σταθµός παραγωγής είναι υπόγειος σε βάθος 130m από την επιφάνεια του εδάφους Στον υπόγειο σταθµό παραγωγής υπάρχουν δύο µονάδες ισχύος 120 MW ηκάθεµια µε τάσηεξόδου 15,7KV.Η ισχύς αυτή παράγεται µε τηνπτώση 20m3/sec νερού από ύψος 675m περίπου. Ουπόγειοςσταθµός παραγωγής εκτείνεται σε τρία επίπεδα: Στο χαµηλότερο επίπεδο, υπάρχει ο χώρος των κάτω βαλβίδων Στο ενδιάµεσο επίπεδο, οι ηλεκτρικοί πίνακες τροφοδοσίας των διαφόρων εγκαταστάσεων εναλλασσόµενης και συνεχούς τάσης, οι µπαταρίες του σταθµού για την εξασφάλιση της απαραίτητης εφεδρείας καθώς και οι ρυθµιστές στροφών των µονάδωνκαιτοδίκτυοπυρόσβεσηςµε διοξείδιο του άνθρακος της γεννήτριας. Στο πάνω επίπεδο, υπάρχουν οι πίνακες διέγερσης τωνγεννητριώνκαθώςκαιοιαίθουσαελέγχουτου υπογείου σταθµού παραγωγής. ΤΟΜΗ 3 Κτήριο ελέγχου και λειτουργίας Ο υποσταθµός µαζί µε την κεντρική αίθουσα ελέγχου, τα γραφεία του σταθµού, τον ξενώνα και τις αποθήκες βρίσκονται σε χώρο δίπλα από το στόµιο εξόδου της σήραγγας προσπέλασης σε υψόµετρο 813m. Από την κεντρική αίθουσα ελέγχου µέσω του κεντρικού υπολογιστή CENTRALOG και του µιµικού διαγράµµατος γίνεται ο έλεγχος και ο χειρισµός των συστηµάτων του σταθµού παραγωγής, του υποσταθµού καθώς και των εγκαταστάσεων του οροπεδίου Πολιτσών. Η σύνδεση του υποσταθµού µε το Εθνικό δίκτυο γίνεται µε δύογραµµές απλού κυκλώµατος τάσης 150KV που καταλήγουν στους υποσταθµούς των Ιωαννίνων και του Αράχθου αντίστοιχα. Από τον υποσταθµό τροφοδοτείται µε µέση τάση 20KV και το Μέτσοβο καθώς καιοιγύρωκοινότητεςτουσταθµού ενώ για την περίπτωση ανάγκης υπάρχει στον υποσταθµό ντηζελογεννήτριαισχύος630kva ΤΟΜΗ 3 12
