fischer FLS Ελαφρύ σύστημα προφίλ καναλιών Εύκολο, σταθερό και ευέλικτο

Transcript

1 fischer FLS Ελαφρύ σύστημα προφίλ καναλιών Εύκολο, σταθερό και ευέλικτο

2 Ελαφρύ σύστημα καναλιών fischer FLS Εύκολο και σταθερό Προφίλ καναλιών FLS Οβόλ οπές πλάτους 8,5 mm και,5 mm n στο προφίλ καναλιών για καλύτερη στήριξη της κατασκευής. Ακμή ειδικού σχεδιασμού των προφίλ καναλιού για τέλεια εφαρμοφή των συνδετικών εξαρτημάτων. Ενιαίο πλάτος προφίλ καναλιών: 31 mm. Οδόντωση στο χείλος του προφίλ των καναλιού για καλύτερη στερέωση των συνδετικών εξαρτημάτων. Ευρεία γκάμα προφίλ καναλιού σε τρία ύψη (17, 30 and 37 mm) για μεγαλύτερη ευελιξία. Κλίμακα στο προφίλ καναλιού για εύκολο κόψιμο και τοποθέτηση των εξαρτηματών κατά την εγκατάσταση. Προσυναρμολογημένα εξαρτήματα 90 Εξαρτήματα clix με περιστροφή 90 για εύκολη ρύθμιση και γρήγορη τοποθέτηση. SF Clix 31 Μειωμένος αριθμός προσυναρμολογημένων εξαρτήματα για εγγυημένα γρήγορη και εύκολη εγκατάσταση. Ειδικό πλαστικό παρέμβυσμα για σίγουρη τοποθέτηση στην σωστή θέση. MW Clix 90 Βελτιωμένα εξαρτήματα σύνδεσης Ειδικό ελατηριωτό άκρο στα εξαρτήματα clix για σωστό κράτημα στο προφίλ καναλιού και εύκολη ρύθμιση. FSM Clix P Το ειδικό πλαστικό παρέμβυσμα του σφυροκέφαλου παξιμαδιού Clix P βυθίζεται ώστε να παρέχει ασφαλή σύνδεση μετάλλων χωρίς παρεμβολή πλαστικού. FHS Clix Ειδικό πλαστικό παρέμβυσμα στα σφυροκέφαλα παξιμάδια clix για σωστή περιστροφή 90 στο προφίλ καναλιού. FSM Clix M Τα χαρακτηριστικά σκέλη του συνδέσμου εξασφαλίζουν την εφαρμοστή τοποθέτηση στο προφίλ καναλιού. SV 31

3 Ευέλικτο σύστημα προφίλ καναλιών FLS MW Clix 90 FHS Clix ALK FSM Clix M WS 31/ 45 HK 31 FSM Clix P MW 90 SV 31 SF Clix 31

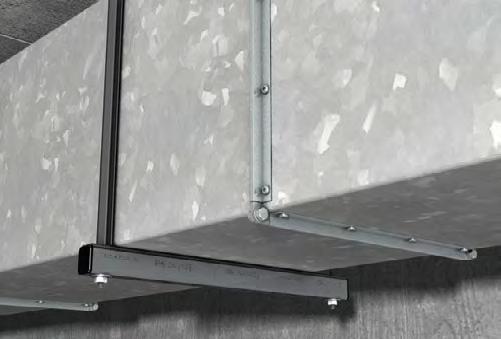

4 Εφαρμογές Τοποθέτηση προφίλ καναλιών στο δάπεδο Ασφαλής και γρήγορη τοποθέτηση με προσυναρμολογημένη βάση έδρασης SF Clix 31. Κατασκευή προβόλων με προφίλ καναλιών Το ειδικό πλαστικό παρέμβυσμα του γωνιακού συνδέσμου MW 90 εξασφαλίζει σίγουρη εγκατάσταση. SF Clix 31 Βάση έδρασης MW 90 Προσυναρμολογημένος γωνιακός σύνδεσμος Ανάρτηση αεραγωγού με προφίλ καναλιών Γρήγορη και ασφαλής εγκατάσταση με τη εξαιρετική σταθερότηττα των ελαφριών προφίλ καναλιών και ηχομείωση με το λάστιχο μόνωσης EMS. Σύνδεση προφίλ καναλιών Ασφαλής σύνδεση μετάλλων χάρη στο βυθιζόμενο παρέμβυσμα του σφυροκέφαλου παξιμαδιού FSM Clix P. FLS Ελαφρύ προφίλ καναλιού, EM31 Λάστιχο μόνωσης ράγας FSM Clix P S Σφυροκέφαλο παξιμάδι καναλιών Κανάλι δύο επιπέδων SV 31 Σύνδεμος καναλιών Εφαρμοστή τοποθέτηση παράλληλα ή κάθετα στην κατεύθυνση του καναλιού χάρη στα χαρακτηριστικά σκέλη του συνδέσμου προφίλ καναλιών SV 31. Στήριξη ελαφριών σωληνώσεων στην οροφή FSM Clix M Σφυροκέφαλο παξιμάδι καναλιών Εύκολη ρύθμιση της θέσης στήριξης στο προφίλ καναλιού με το σφυροκέφαλο παξιμάδι FSM Clix M χάρη στη χαρακτηριστικό ελατηριωτό εξάρτημά του. Πρόβολος σε προφίλ καναλιού Ευέλικτη και στιβαρή σύνεση των προβόλων σε προφίλ καναλιών, ακόμη και ανάποδα, χάρη στους ειδικούς συνδέσμους. Στήριξη σωληνώσεων σε ελαφρύ προφίλ καναλιού Περιστροφή 90 με ακρίβεια και χωρίς λάθη χάρη στα εξαρτήματα clix και το ειδικό πλαστικό παρέμβυσμα. HK 31 Ροδέλα καναλιών Στήριξη αεραγωγού σε τοίχο Στιβαρή και ασφαλής στήριξη με πρόβολο και αντηρίδα WS 31/45. FHS Σφυροκέφαλη βίδα Σχάρα καλωδίων σε πρόβολο Εύκολη στήριξη με βελτιωμένη κατανομή φορτίων με προβόλους ALK. WS 31/45 Αντηρίδα ALK Πρόβολος

5 Γκάμα και φορτία Είδος Κωδικός Συσκ. Ελαφρύ προφίλ FLS 17/1.0-2 m Ελαφρύ προφίλ FLS 17/1.0-3 m Ελαφρύ προφίλ FLS 30/1.0-2 m Ελαφρύ προφίλ FLS 30/1.0-3 m Ελαφρύ προφίλ FLS 37/1.2-2 m Ελαφρύ προφίλ FLS 37/1.2-3 m Ελαφρύ προφίλ FLS 37/1.2-6 m Πρόβολος ALK Πρόβολος ALK Πρόβολος ALK Πρόβολος ALK Πρόβολος ALK 30-4 Πρόβολος ALK Πρόβολος ALK 37-4 Πρόβολος ALK Είδος Κωδικός Συσκ Τάπα AK 17 Τάπα AK 30 Τάπα AK Αντηρίδα WS 31/ Σύνδεμος καναλιών SV Ροδέλα καναλιών HK 31 8,5 Ροδέλα καναλιών HK 31, Σφυροκέφαλο παξιμάδι FSM Clix P6 Σφυροκέφαλο παξιμάδι FSM Clix P8 Σφυροκέφαλο παξιμάδι FSM Clix P Σφυροκέφαλο παξιμάδι FSM Clix M6 Σφυροκέφαλο παξιμάδι FSM Clix M8 Σφυροκέφαλο παξιμάδι FSM Clix M Σφυροκέφαλη βίδα FHS Clix 8x30 Σφυροκέφαλη βίδα FHS Clix 8x40 Σφυροκέφαλη βίδα FHS Clix 8x60 Σφυροκέφαλη βίδα FHS Clix 8x80 Σφυροκέφαλη βίδα FHS Clix 8x Σφυροκέφαλη βίδα FHS Clix x30 Σφυροκέφαλη βίδα FHS Clix x40 Σφυροκέφαλη βίδα FHS Clix x60 Σφυροκέφαλη βίδα FHS Clix x Βάση έδρασης προσυναρμολογημένη SF Clix Γωνιακός σύνδεσμος MWU 90 (8,5) Προσυναρμολογημένος γωνιακός σύνδεσμος MW Clix Γωνιακός σύνδεσμος MW Σφιγκτήρας για μεταλλικές δοκούς TKR Λάστιχο μόνωσης ράγας EMS Πίνακας φορτίων για να εξαρτήματα FLS Clix (ισχύει για όλα τα εξαρτήματα με σφυροκέφαλο παξιμάδι FHS, FSM, MW και SF) Μέγιστο προτεινόμενο εφελκυστικό φορτίο για FLS17/1.0 και FLS30/1.0 Μέγιστο προτεινόμενο εφελκυστικό φορτίο για FLS37/1.2 Μέγιστο προτεινόμενο διατμητικό φορτίο Ροπή σύσφιξης N empf N empf V empf T inst Τύπος [kn] [kn] [kn] [Nm] FHS Clix / FSM Clix M 1,5 2,0 1,0 8,0 FSM Clix P, HK, MW, MWU, SF, SV 1,5 2,0 1,0,0 Είδος Κωδικός Συσκευασία FAZ II 8/ 1) FAZ II / 1) FBS 6x35 M8/M I FBS 6x55 M8/M I Είδος Κωδικός Συσκευασία FBS II 8x55 5/- US TX 1) FBS II 8x70 20/5 US TX 1) EA II M8x25 1) EA II Mx25 1) FBS 6x40/5 LP 1) FBS 6x80/25 LP 1) SXR x60 FUS 1) ) Άλλες διαστάσεις κατόπιν ζήτησης

6 fischer PERIENCE - INSTALL- Ειδικό λογισμικό διαστασιολόγησης στηρίξεων Η/Μ INSTALL- WOOD- RAIL- REBAR- PERIENCE C- MORTAR- Περιλαμβάνει σχεδιασμό και διαστασιολόγηση αγκυρώσεων και στηρίξεων ηλεκτρομηχανολογικών, καθώς και προμέτρηση υλικών. Εκτυπώνει την τεχνική έκθεση και τα αποτελέσματα στα Ελληνικά. Βασίζεται στα διεθνή πρότυπα ETAG 001 και Ευρωκώδικα EC2 (καθώς και EC1, EC3 και EC5), συμπεριλαμβάνοντας και τα εθνικά πρότυπα. Είναι διαθέσιμες όλες οι συνήθεις μονάδες φορτίων και μέτρησης. Αναγνωρίζει λανθασμένη εισαγωγή τιμής και προτείνει λύσεις για ένα σωστό αποτέλεσμα, εξασφαλίζοντας έτσι τον πιο ασφαλή και αξιόπιστο σχεδιασμό κάθε φορά. Η προβολή του σχεδίου μπορεί εύκολα να περιστραφεί 360, να μετακινηθεί, να αλλάξει γωνία κλίσης και να μεγεθυνθεί. Η τρισδιάσταση (3D) προβολή παρέχει λεπτομερή και ρεαλιστική απεικόνηση. Η δυνατότητα live update κρατάει το πρόγραμμα συνεχώς ενημερωμένο, εξασφαλίζοντας έτσι ότι δουλεύετε πάντα με την πιο πρόσφατη έκδοση. Είναι διαθέσιμο για δωρεάν λήψη στο: Σας υποστηρίζουμε Επιχειρησιακοί τομείς ομίλου fischer Είμαστε ο αξιόπιστος συνεργάτης σας. Στεκόμαστε στο πλευρό σας και ανταποκρινόμαστε στις ανάγκες σας υπεύθυνα και γρήγορα με: Ευρύτατη γκάμα προϊόντων και λύσεων. Από χημικά και μεταλλικά αγκύρια, μέχρι νάιλον βύσματα και βάσεις φωτοβολταΐκών. Καινοτομία μέσω της δικής μας έρευνας και ανάπτυξης. Παρουσία σχεδόν σε όλο τον κόσμο, με πωλήσεις σε πάνω από χώρες. Εξειδικευμένες τεχνικές συμβουλές για ασφαλείς και οικονομικές λύσεις για κάθε εφαρμογή στερέωσης και στο εργοτάξιο. Εκπαιδευτικά σεμινάρια στο χώρο σας ή στην ΑΚΑΔΗΜΙΑ fischer. Σχεδιαστικά και κατασκευαστικά λογισμικά για απαιτητικές στηρίξεις. ΣΥΣΤΗΜΑΤΑ ING SYSTEMS ΣΤΕΡΕΩΣΗΣ ΣΥΣΤΗΜΑΤΑ AUTOMOTIVE ΑΥΤΟΚΙΝΗΤΟΥ SYSTEMS ΠΑΙΧΝΙΔΙΑ FISCHERTECHNIK ΣΥΜΒΟΥΛΟΙ CONSULTING ΕΠΙΧΕΙΡΗΣΕΩΝ 02/2017 Τυπώθηκε στην Ελλάδα Με την επιφύλαξη πιθανών τεχνικών αλλαγών Περισσότερες πληροφορίες στον αναλυτικό κατάλογο συστημάτων στήριξης ηλεκτρομηχανολογικών εγκαταστάσεων fischer Samontec, που είναι διαθέσιμος στην ιστοσελίδα μας: fischer ΕΛΛΑΣ ΕΜΠΟΡΙΚΗ Ε.Π.Ε. 17 ο χλμ. Ε.Ο. Αθηνών-Λαμίας & Ρούπελ Κηφισιά, Αθήνα Τηλ.: , Fax: info@fischer.gr
