fischer Solar-fix Απλό, γρήγορο, ολοκληρωμένο! Σύστημα στήριξης φωτοβολταϊκών πλαισίων

Transcript

1 fischer Solar-fix Απλό, γρήγορο, ολοκληρωμένο! Σύστημα στήριξης φωτοβολταϊκών πλαισίων

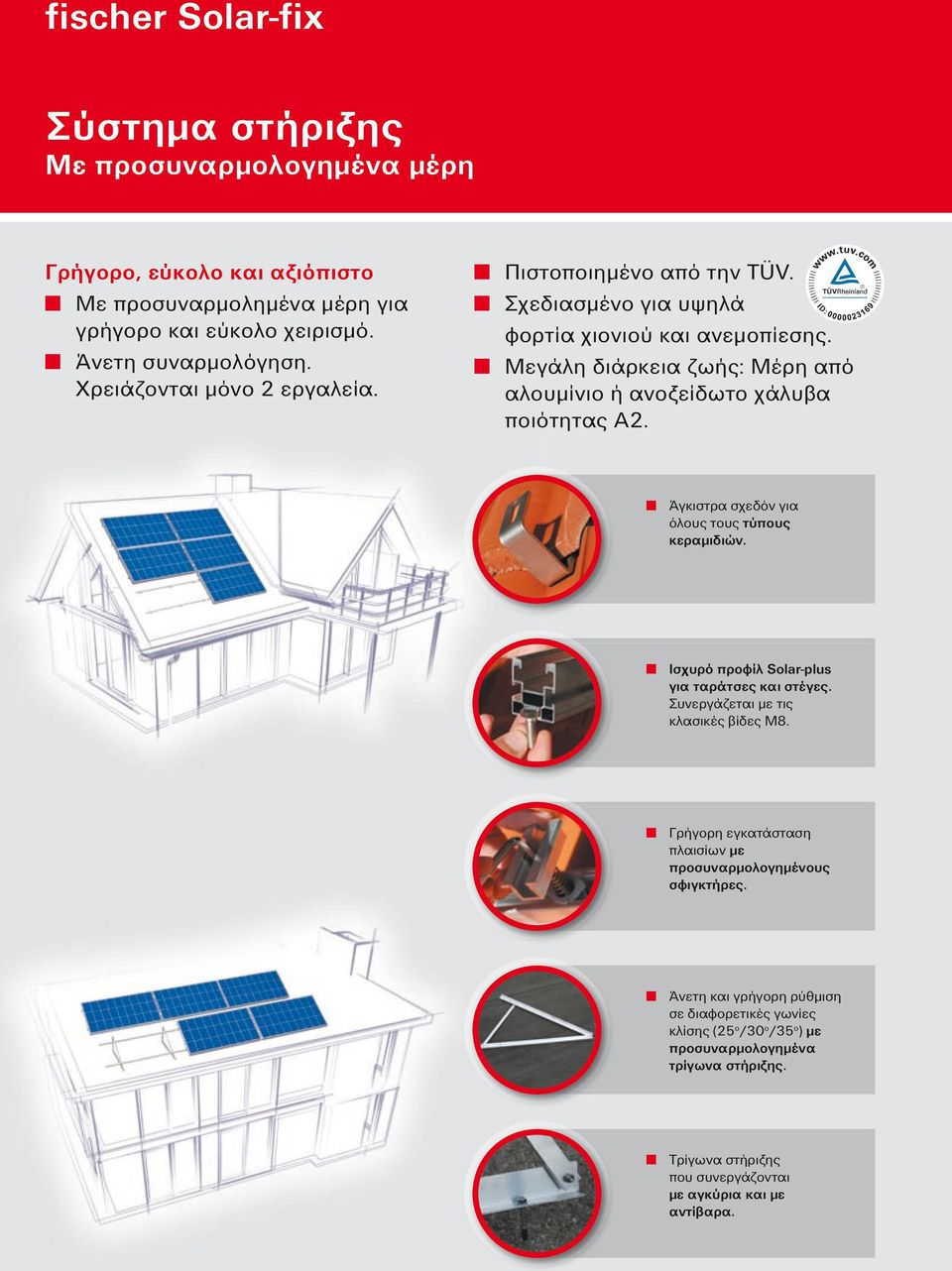

2 fischer Solar-fix Σύστημα στήριξης Με προσυναρμολογημένα μέρη Γρήγορο, εύκολο και αξιόπιστο Με προσυναρμολημένα μέρη για γρήγορο και εύκολο χειρισμό. Άνετη συναρμολόγηση. Χρειάζονται μόνο 2 εργαλεία. Πιστοποιημένο από την TÜV. Σχεδιασμένο για υψηλά φορτία χιονιού και ανεμοπίεσης. Μεγάλη διάρκεια ζωής: Μέρη από αλουμίνιο ή ανοξείδωτο χάλυβα ποιότητας Α2. Άγκιστρα σχεδόν για όλους τους τύπους κεραμιδιών. Ισχυρό προφίλ Solar-plus για ταράτσες και στέγες. Συνεργάζεται με τις κλασικές βίδες Μ8. Γρήγορη εγκατάσταση πλαισίων με προσυναρμολογημένους σφιγκτήρες. Άνετη και γρήγορη ρύθμιση σε διαφορετικές γωνίες κλίσης (25 ο /30 ο /35 ο ) με προσυναρμολογημένα τρίγωνα στήριξης. Τρίγωνα στήριξης που συνεργάζονται με αγκύρια και με αντίβαρα.

3 Εφαρμογές Σύστημα στήριξης fischer σε: Στέγες Ταράτσες Επίπεδο έδαφος Ειδικές κατασκευές

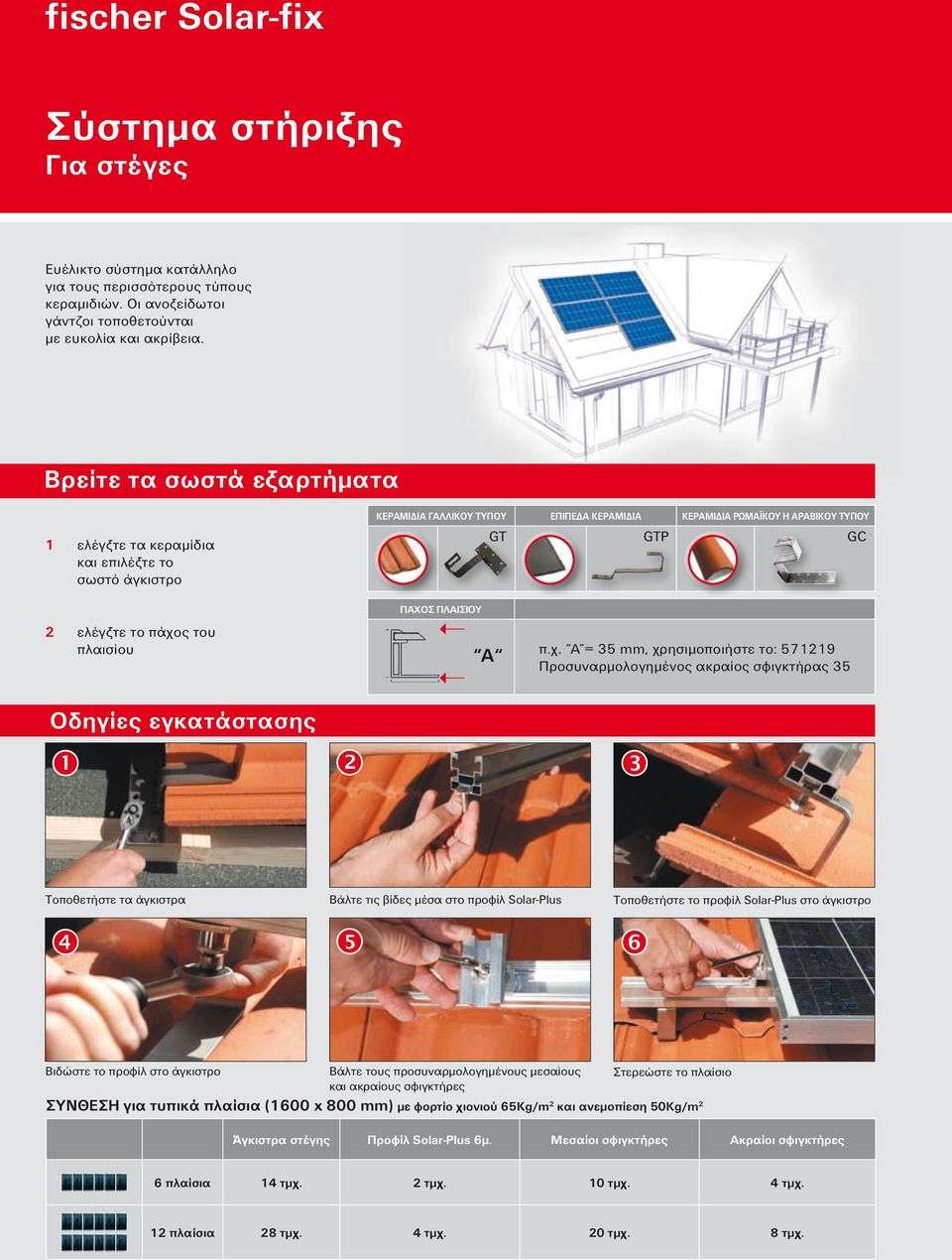

4 fischer Solar-fix Σύστημα στήριξης Για στέγες Ευέλικτο σύστημα κατάλληλο για τους περισσότερους τύπους κεραμιδιών. Οι ανοξείδωτοι γάντζοι τοποθετούνται με ευκολία και ακρίβεια. Βρείτε τα σωστά εξαρτήματα 1 ελέγξτε τα κεραμίδια και επιλέξτε το σωστό άγκιστρο Κεραμίδια γαλλικού τύπου Επίπεδα κεραμίδια Κεραμίδια ρωμαϊκού ή αραβικού τύπου GT GTP GC 2 ελέγξτε το πάχος του πλαισίου Πάχος πλαισίου A π.χ. A = 35 mm, χρησιμοποιήστε το: Προσυναρμολογημένος ακραίος σφιγκτήρας 35 Οδηγίες εγκατάστασης Τοποθετήστε τα άγκιστρα Βάλτε τις βίδες μέσα στο προφίλ Solar-Plus Τοποθετήστε το προφίλ Solar-Plus στο άγκιστρο Βιδώστε το προφίλ στο άγκιστρο Βάλτε τους προσυναρμολογημένους μεσαίους και ακραίους σφιγκτήρες Στερεώστε το πλαίσιο ΣΥΝΘΕΣΗ για τυπικά πλαίσια (1600 x 800 mm) με φορτίο χιονιού 65Kg/m 2 και ανεμοπίεση 50Kg/m 2 Άγκιστρα στέγης Προφίλ Solar-Plus 6μ. Μεσαίοι σφιγκτήρες Ακραίοι σφιγκτήρες 6 πλαίσια 14 τμχ. 2 τμχ. 10 τμχ. 4 τμχ. 12 πλαίσια 28 τμχ. 4 τμχ. 20 τμχ. 8 τμχ.

5 Σύστημα στήριξης Για στέγες Είδος Κωδικός Περιγραφή Άγκιστρα στέγης Συσκευασία Ανοξείδωτο A2 άγκιστρο ύψους 130 mm για κεραμίδι Ανοξείδωτο A2 άγκιστρο ύψους 150 mm για κεραμίδι Ανοξείδωτο A2 άγκιστρο ύψους 130 mm και πάχους 8 mm για κεραμίδι Ανοξείδωτο A2 άγκιστρο ύψους 150 mm και πάχους 8 mm για κεραμίδι Ανοξείδωτο A2 ρυθμιζόμενο άγκιστρο για κεραμίδι Ανοξείδωτο A2 άγκιστρο για επίπεδο κεραμίδι Ανοξείδωτο Α2 ρυθμιζόμενο άγκιστρο για αραβικό κεραμίδι 10 Προσυναρμολογημένοι σφιγκτήρες Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Οριζόντιο προφίλ Προφίλ αλουμινίου Solar-Plus 6m Προφίλ αλουμινίου Solar-Plus 4m 3 Εξαρτήματα ξυλόβιδα 8x με εξάγωνο κεφάλι ξυλόβιδα 8X120 με εξάγωνο κεφάλι Πλακάκι αποστάτης 5mm για άγκριστρο Ανοξείδωτο Α2 πλακάκι γωνιακής σύνδεσης 10

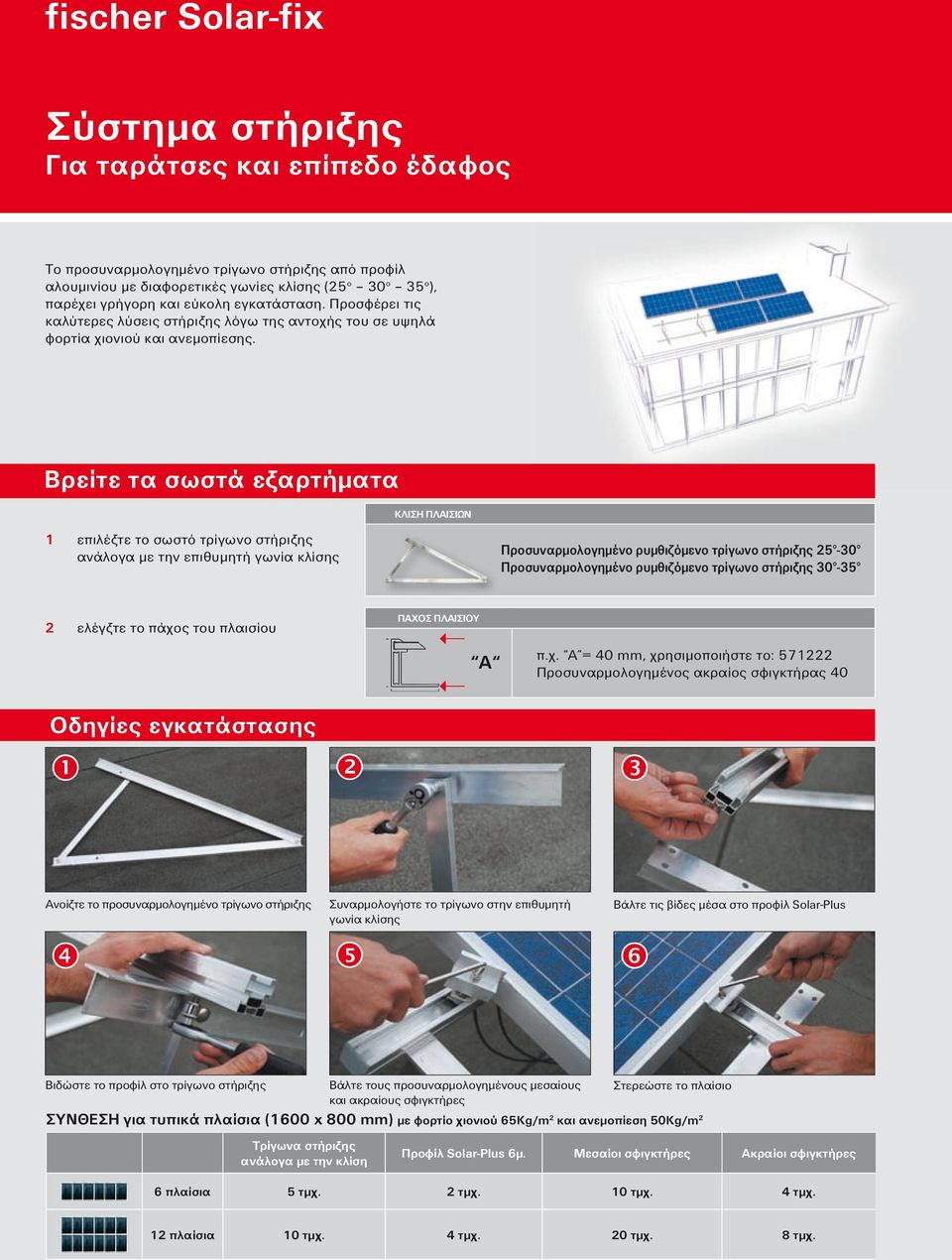

6 fischer Solar-fix Σύστημα στήριξης Για ταράτσες και επίπεδο έδαφος Το προσυναρμολογημένο τρίγωνο στήριξης από προφίλ αλουμινίου με διαφορετικές γωνίες κλίσης (25 ο 30 ο 35 ο ), παρέχει γρήγορη και εύκολη εγκατάσταση. Προσφέρει τις καλύτερες λύσεις στήριξης λόγω της αντοχής του σε υψηλά φορτία χιονιού και ανεμοπίεσης. Βρείτε τα σωστά εξαρτήματα Κλίση πλαισίων 1 επιλέξτε το σωστό τρίγωνο στήριξης ανάλογα με την επιθυμητή γωνία κλίσης Προσυναρμολογημένο ρυμθιζόμενο τρίγωνο στήριξης Προσυναρμολογημένο ρυμθιζόμενο τρίγωνο στήριξης ελέγξτε το πάχος του πλαισίου Πάχος πλαισίου A π.χ. A = 40 mm, χρησιμοποιήστε το: Προσυναρμολογημένος ακραίος σφιγκτήρας 40 Οδηγίες εγκατάστασης Ανοίξτε το προσυναρμολογημένο τρίγωνο στήριξης Συναρμολογήστε το τρίγωνο στην επιθυμητή γωνία κλίσης Βάλτε τις βίδες μέσα στο προφίλ Solar-Plus Βιδώστε το προφίλ στο τρίγωνο στήριξης Βάλτε τους προσυναρμολογημένους μεσαίους και ακραίους σφιγκτήρες Στερεώστε το πλαίσιο ΣΥΝΘΕΣΗ για τυπικά πλαίσια (1600 x 800 mm) με φορτίο χιονιού 65Kg/m 2 και ανεμοπίεση 50Kg/m 2 Τρίγωνα στήριξης ανάλογα με την κλίση Προφίλ Solar-Plus 6μ. Μεσαίοι σφιγκτήρες Ακραίοι σφιγκτήρες 6 πλαίσια 5 τμχ. 2 τμχ. 10 τμχ. 4 τμχ. 12 πλαίσια 10 τμχ. 4 τμχ. 20 τμχ. 8 τμχ.

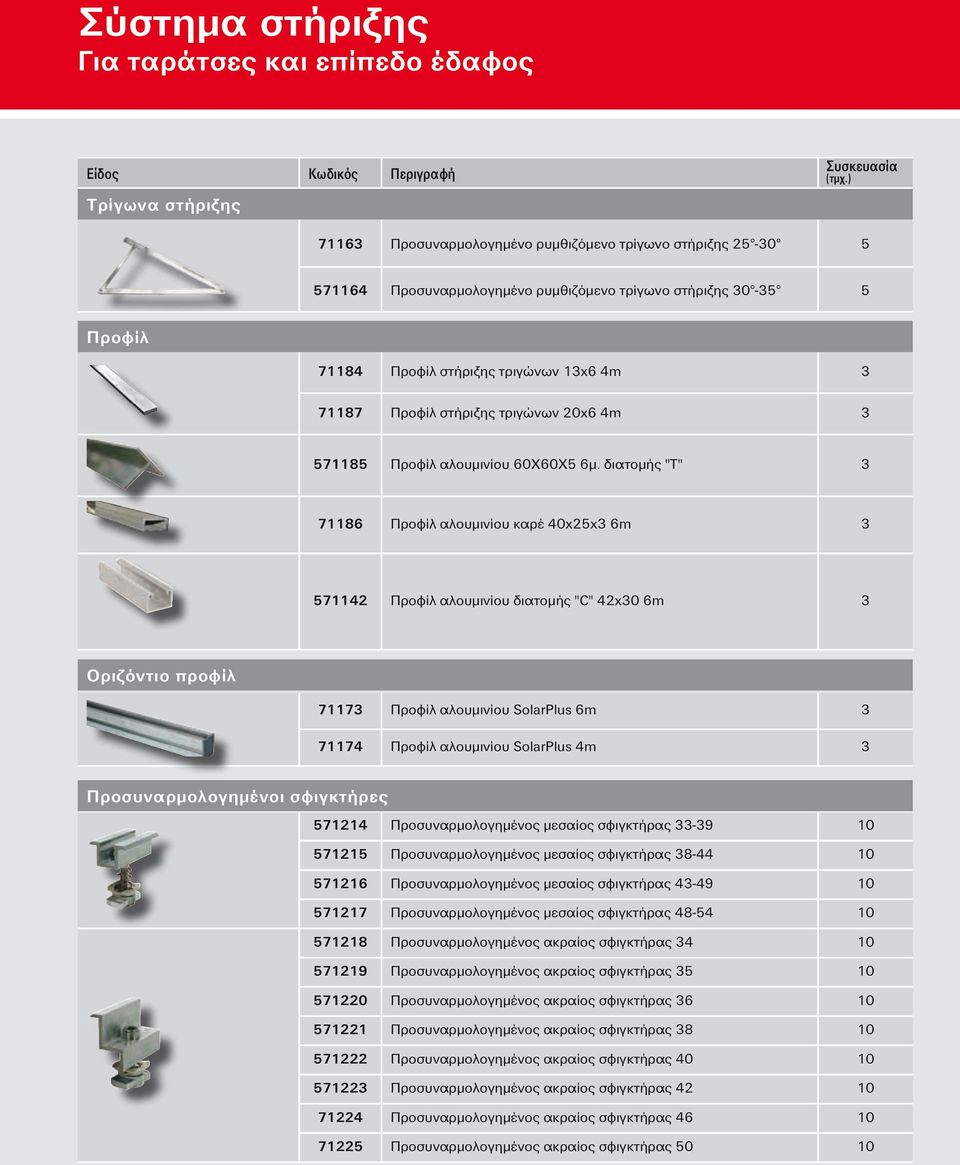

7 Σύστημα στήριξης Για ταράτσες και επίπεδο έδαφος Είδος Κωδικός Περιγραφή Τρίγωνα στήριξης Συσκευασία Προσυναρμολογημένο ρυμθιζόμενο τρίγωνο στήριξης Προσυναρμολογημένο ρυμθιζόμενο τρίγωνο στήριξης Προφίλ Προφίλ στήριξης τριγώνων 13x6 4m Προφίλ στήριξης τριγώνων 20x6 4m Προφίλ αλουμινίου 60Χ60Χ5 6μ. διατομής "Τ" Προφίλ αλουμινίου καρέ 40x25x3 6m Προφίλ αλουμινίου διατομής "C" 42x30 6m 3 Οριζόντιο προφίλ Προφίλ αλουμινίου SolarPlus 6m Προφίλ αλουμινίου SolarPlus 4m 3 Προσυναρμολογημένοι σφιγκτήρες Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος μεσαίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας Προσυναρμολογημένος ακραίος σφιγκτήρας 50 10

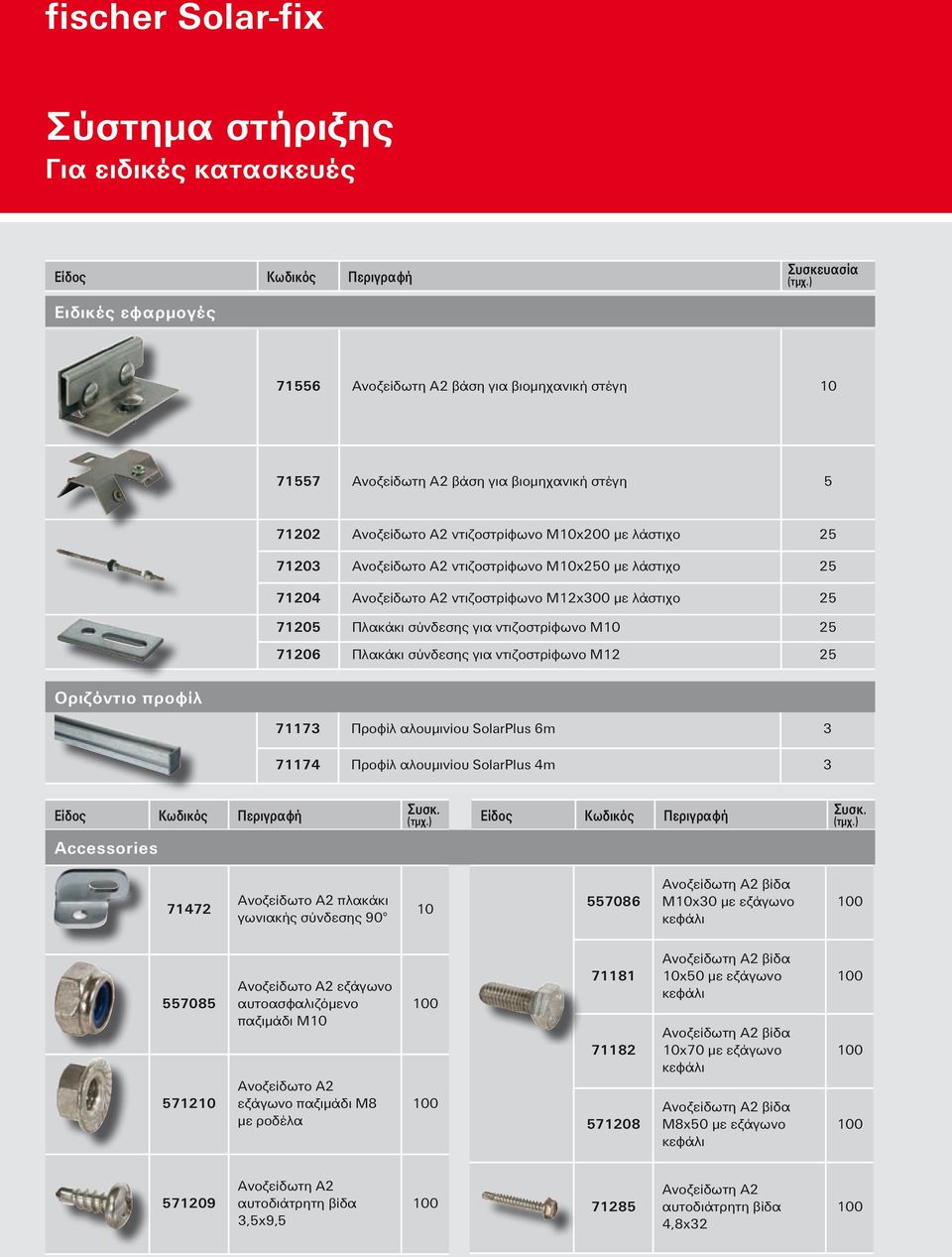

8 fischer Solar-fix Σύστημα στήριξης Για ειδικές κατασκευές Είδος Κωδικός Περιγραφή Ειδικές εφαρμογές Συσκευασία βάση για βιομηχανική στέγη βάση για βιομηχανική στέγη Ανοξείδωτο Α2 ντιζοστρίφωνο Μ10x200 με λάστιχο Ανοξείδωτο Α2 ντιζοστρίφωνο M10x250 με λάστιχο Ανοξείδωτο Α2 ντιζοστρίφωνο M12x300 με λάστιχο Πλακάκι σύνδεσης για ντιζοστρίφωνο M Πλακάκι σύνδεσης για ντιζοστρίφωνο M12 25 Οριζόντιο προφίλ Προφίλ αλουμινίου SolarPlus 6m Προφίλ αλουμινίου SolarPlus 4m 3 Είδος Κωδικός Περιγραφή Συσκ. Είδος Κωδικός Περιγραφή Accessories Συσκ Ανοξείδωτο Α2 πλακάκι γωνιακής σύνδεσης βίδα M10x30 με εξάγωνο κεφάλι Ανοξείδωτο Α2 εξάγωνο αυτοασφαλιζόμενο παξιμάδι Μ10 Ανοξείδωτο Α2 εξάγωνο παξιμάδι M8 με ροδέλα βίδα 10x50 με εξάγωνο κεφάλι βίδα 10x70 με εξάγωνο κεφάλι βίδα M8x50 με εξάγωνο κεφάλι αυτοδιάτρητη βίδα 3,5x9, αυτοδιάτρητη βίδα 4,8x32

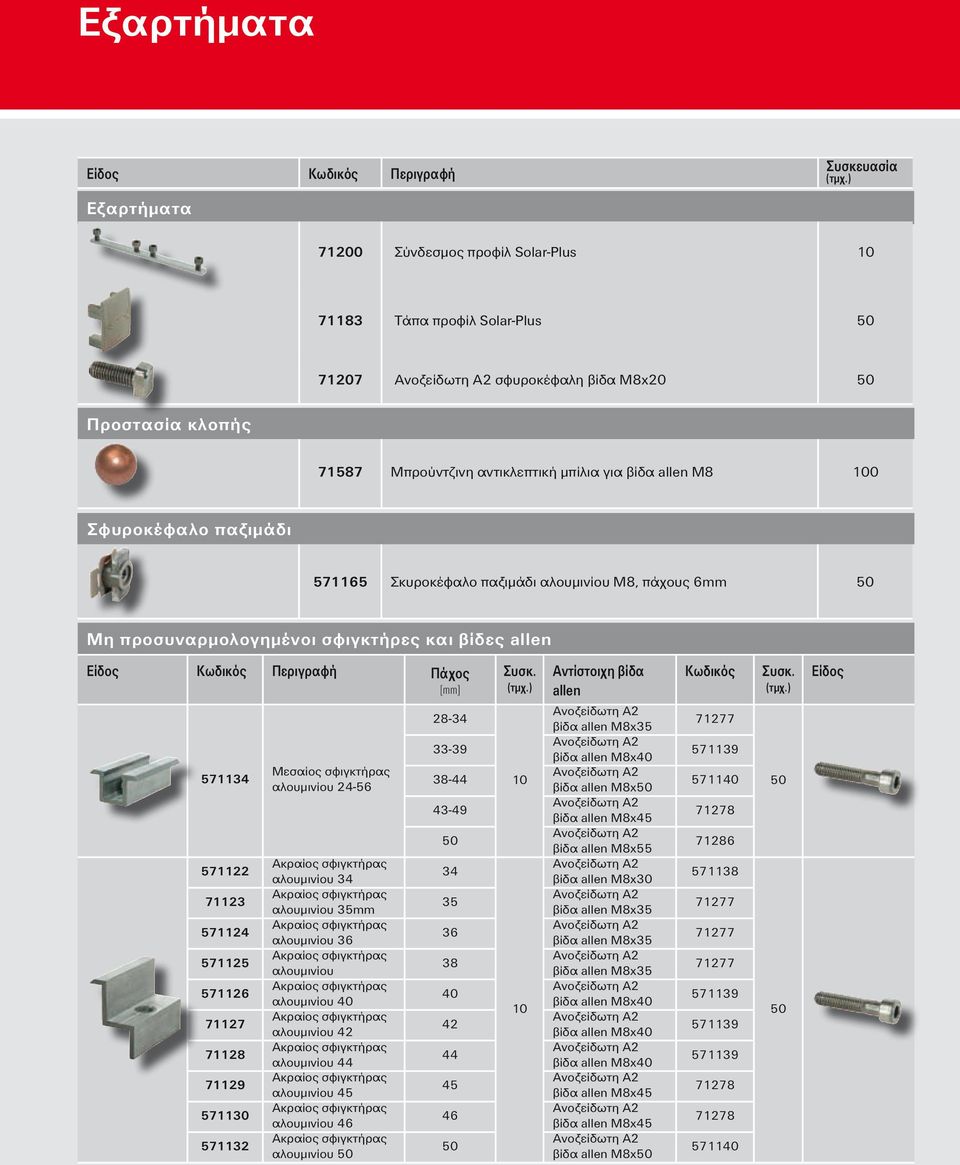

9 Εξαρτήματα Είδος Κωδικός Περιγραφή Εξαρτήματα Συσκευασία Σύνδεσμος προφίλ Solar-Plus Τάπα προφίλ Solar-Plus σφυροκέφαλη βίδα M8x20 50 Προστασία κλοπής Μπρούντζινη αντικλεπτική μπίλια για βίδα allen M8 Σφυροκέφαλο παξιμάδι Σκυροκέφαλο παξιμάδι αλουμινίου Μ8, πάχους 6mm 50 Μη προσυναρμολογημένοι σφιγκτήρες και βίδες allen Είδος Κωδικός Περιγραφή Πάχος [mm] Μεσαίος σφιγκτήρας αλουμινίου αλουμινίου 34 αλουμινίου 35mm αλουμινίου 36 αλουμινίου αλουμινίου 40 αλουμινίου 42 αλουμινίου 44 αλουμινίου 45 αλουμινίου 46 αλουμινίου Συσκ Αντίστοιχη βίδα allen βίδα allen M8x35 βίδα allen M8x40 βίδα allen M8x50 βίδα allen M8x45 βίδα allen M8x55 βίδα allen M8x30 βίδα allen M8x35 βίδα allen M8x35 βίδα allen M8x35 βίδα allen M8x40 βίδα allen M8x40 βίδα allen M8x40 βίδα allen M8x45 βίδα allen M8x45 βίδα allen M8x50 Κωδικός Συσκ Είδος

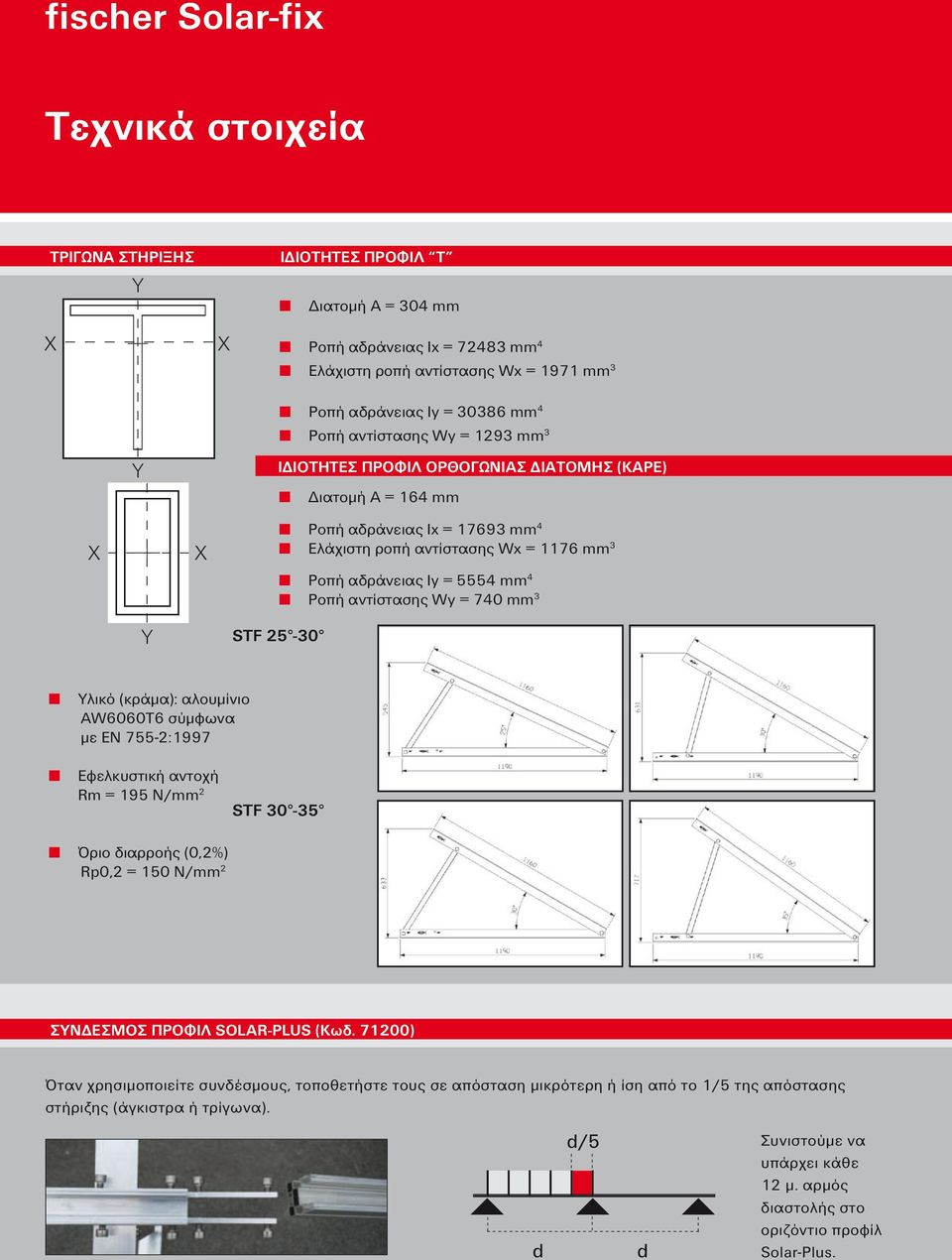

10 fischer Solar-fix Τεχνικά στοιχεία ΤΡΙΓΩΝΑ ΣΤΗΡΙΞΗΣ X Y X ΙΔΙΟΤΗΤΕΣ ΠΡΟΦΙΛ T Διατομή Α = 304 mm Ροπή αδράνειας Ιx = mm 4 Ελάχιστη ροπή αντίστασης Wx = 1971 mm 3 Y Ροπή αδράνειας Ιy = mm 4 Pοπή αντίστασης Wy = 1293 mm 3 ΙΔΙΟΤΗΤΕΣ ΠΡΟΦΙΛ ΟΡΘΟΓΩΝΙΑΣ ΔΙΑΤΟΜΗΣ (ΚΑΡΕ) Διατομή Α = 164 mm X X Ροπή αδράνειας Ιx = mm 4 Ελάχιστη ροπή αντίστασης Wx = 1176 mm 3 Ροπή αδράνειας Ιy = 5554 mm 4 Pοπή αντίστασης Wy = 740 mm 3 Y STF Υλικό (κράμα): αλουμίνιο AW6060T6 σύμφωνα με ΕΝ 755-2:1997 Εφελκυστική αντοχή Rm = 195 N/mm 2 STF Όριο διαρροής (0,2%) Rp0,2 = 150 N/mm 2 ΣΥΝΔΕΣΜΟΣ ΠΡΟΦΙΛ SOLAR-PLUS (Κωδ ) Όταν χρησιμοποιείτε συνδέσμους, τοποθετήστε τους σε απόσταση μικρότερη ή ίση από το 1/5 της απόστασης στήριξης (άγκιστρα ή τρίγωνα). Συνιστούμε να υπάρχει κάθε 12 μ. αρμός διαστολής στο οριζόντιο προφίλ Solar-Plus.

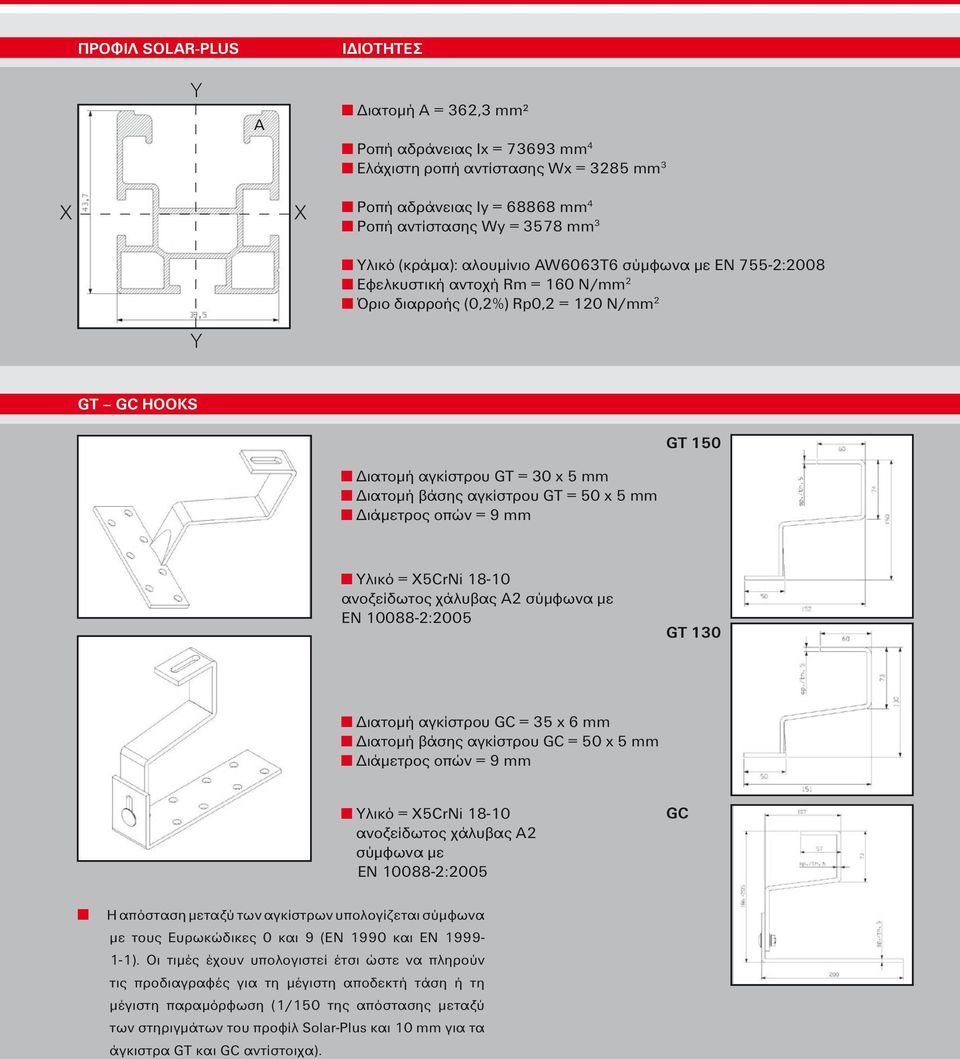

11 ΠΡΟΦΙΛ SOLAR-PLUS Y A ΙΔΙΟΤΗΤΕΣ Διατομή Α = 362,3 mm² Ροπή αδράνειας Ιx = mm 4 Ελάχιστη ροπή αντίστασης Wx = 3285 mm 3 X X Ροπή αδράνειας Ιy = mm 4 Pοπή αντίστασης Wy = 3578 mm 3 Υλικό (κράμα): αλουμίνιο AW6063T6 σύμφωνα με ΕΝ 755-2:2008 Εφελκυστική αντοχή Rm = 160 N/mm 2 Όριο διαρροής (0,2%) Rp0,2 = 120 N/mm 2 Y GT GC HOOKS GT 150 Διατομή αγκίστρου GT = 30 x 5 mm Διατομή βάσης αγκίστρου GT = 50 x 5 mm Διάμετρος οπών = 9 mm Υλικό = X5CrNi ανοξείδωτος χάλυβας Α2 σύμφωνα με EN 88-2:2005 GT 130 Διατομή αγκίστρου GC = 35 x 6 mm Διατομή βάσης αγκίστρου GC = 50 x 5 mm Διάμετρος οπών = 9 mm Υλικό = X5CrNi ανοξείδωτος χάλυβας Α2 σύμφωνα με EN 88-2:2005 GC Η απόσταση μεταξύ των αγκίστρων υπολογίζεται σύμφωνα με τους Ευρωκώδικες 0 και 9 (ΕΝ 1990 και ΕΝ ). Οι τιμές έχουν υπολογιστεί έτσι ώστε να πληρούν τις προδιαγραφές για τη μέγιστη αποδεκτή τάση ή τη μέγιστη παραμόρφωση (1/150 της απόστασης μεταξύ των στηριγμάτων του προφίλ Solar-Plus και 10 mm για τα άγκιστρα GT και GC αντίστοιχα).

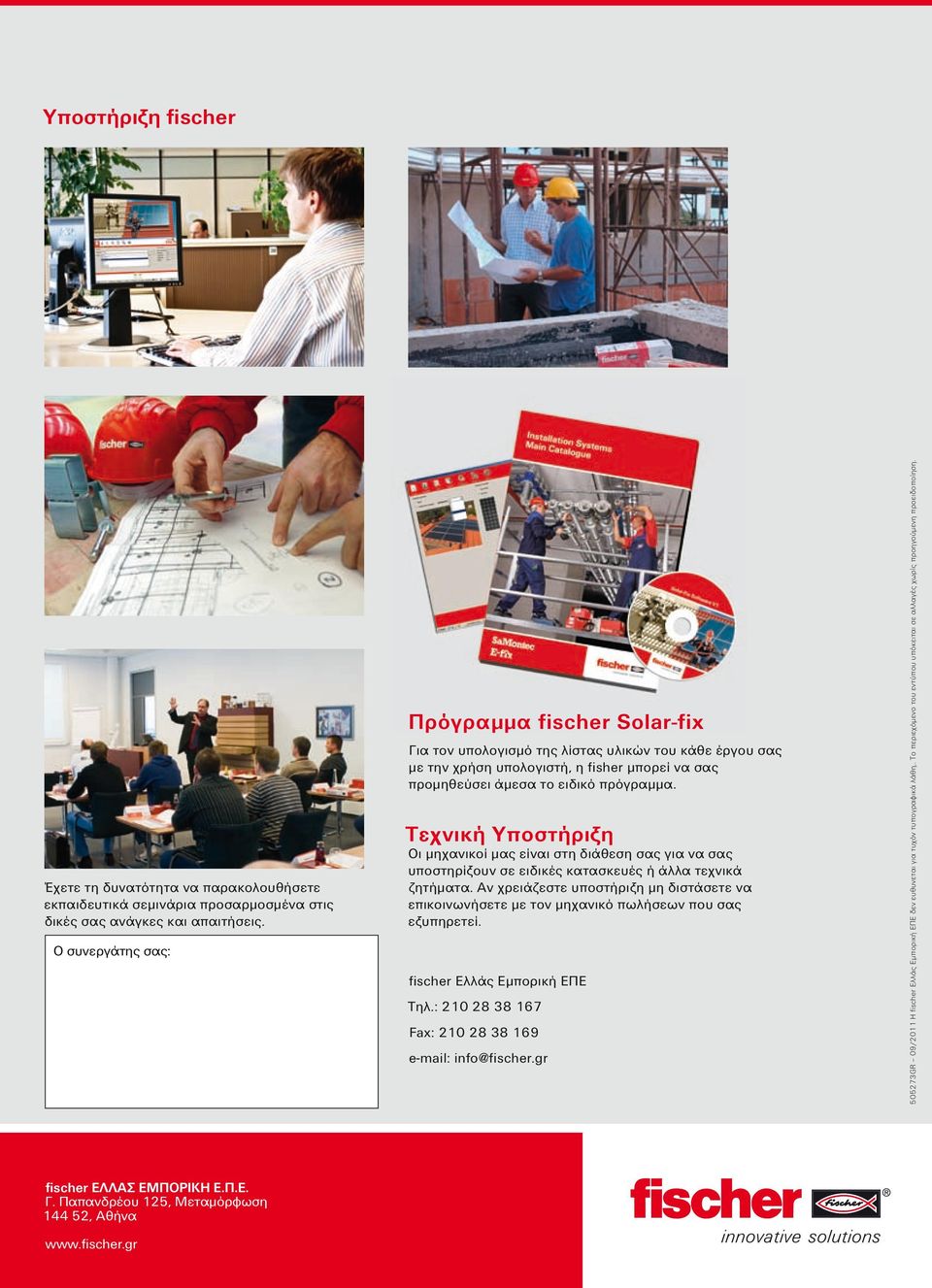

12 Υποστήριξη fischer Έχετε τη δυνατότητα να παρακολουθήσετε εκπαιδευτικά σεμινάρια προσαρμοσμένα στις δικές σας ανάγκες και απαιτήσεις. Ο συνεργάτης σας: Πρόγραμμα fischer Solar-fix Για τον υπολογισμό της λίστας υλικών του κάθε έργου σας με την χρήση υπολογιστή, η fisher μπορεί να σας προμηθεύσει άμεσα το ειδικό πρόγραμμα. Τεχνική Υποστήριξη Οι μηχανικοί μας είναι στη διάθεση σας για να σας υποστηρίξουν σε ειδικές κατασκευές ή άλλα τεχνικά ζητήματα. Αν χρειάζεστε υποστήριξη μη διστάσετε να επικοινωνήσετε με τον μηχανικό πωλήσεων που σας εξυπηρετεί. fischer Ελλάς Εμπορική ΕΠΕ Τηλ.: Fax: GR 09/2011 H fischer Ελλάς Εμπορική ΕΠΕ δεν ευθυνεται για τυχόν τυπογραφικά λάθη,. Το περιεχόμενο του εντύπου υπόκειται σε αλλαγές χωρίς προηγούμενη προειδοποίηση. fischer ΕΛΛΑΣ ΕΜΠΟΡΙΚΗ Ε.Π.Ε. Γ. Παπανδρέου 125, Μεταμόρφωση , Αθήνα
