1 Ελεγκτής θέρμανσης SDC Ελεγκτής τηλεθέρμανσης DHC ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ EL2H-0220GE51 R0308

2 EL2H-0220GE51 R0308

3 Περιεχόμενα Περιεχόμενα 1 Έκδοση λογισμικού Υποδείξεις ασφαλείας Ενδεδειγμένη χρήση Προϋποθέσεις για την έναρξη λειτουργίας Παροχή ρεύματος Προϋποθέσεις σύνδεσης Διατομές καλωδίων Μέγιστα μήκη καλωδίων Εγκατάσταση καλωδίων Γείωση και μηδενισμός Θερμοκρασία ζεστού νερού άνω από 60 C Σύνδεση αξεσουάρ Συντήρηση και καθαρισμός Επισκόπηση Στοιχεία ένδειξης και χειρισμού Οθόνη (βασική ένδειξη) Στοιχεία χειρισμού Κουμπί εισαγωγής (πάτημα / περιστροφή) Πλήκτρο "Θερμοκρασία χώρου ημέρας" Πλήκτρο "Θερμοκρασία χώρου νύχτας" Πλήκτρο "Θερμοκρασία ζεστού νερού ημέρας" Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη) Πλήκτρο "Χρονοπρογράμματα" / "Προγράμματα διακοπών" Πλήκτρο "Πληροφορίες συστήματος" Πλήκτρο "Χειροκίνητη λειτουργία" / "Μέτρηση εκπομπής ρύπων" Καμπύλη θέρμανσης EL2H-0220GE51 R0308 3

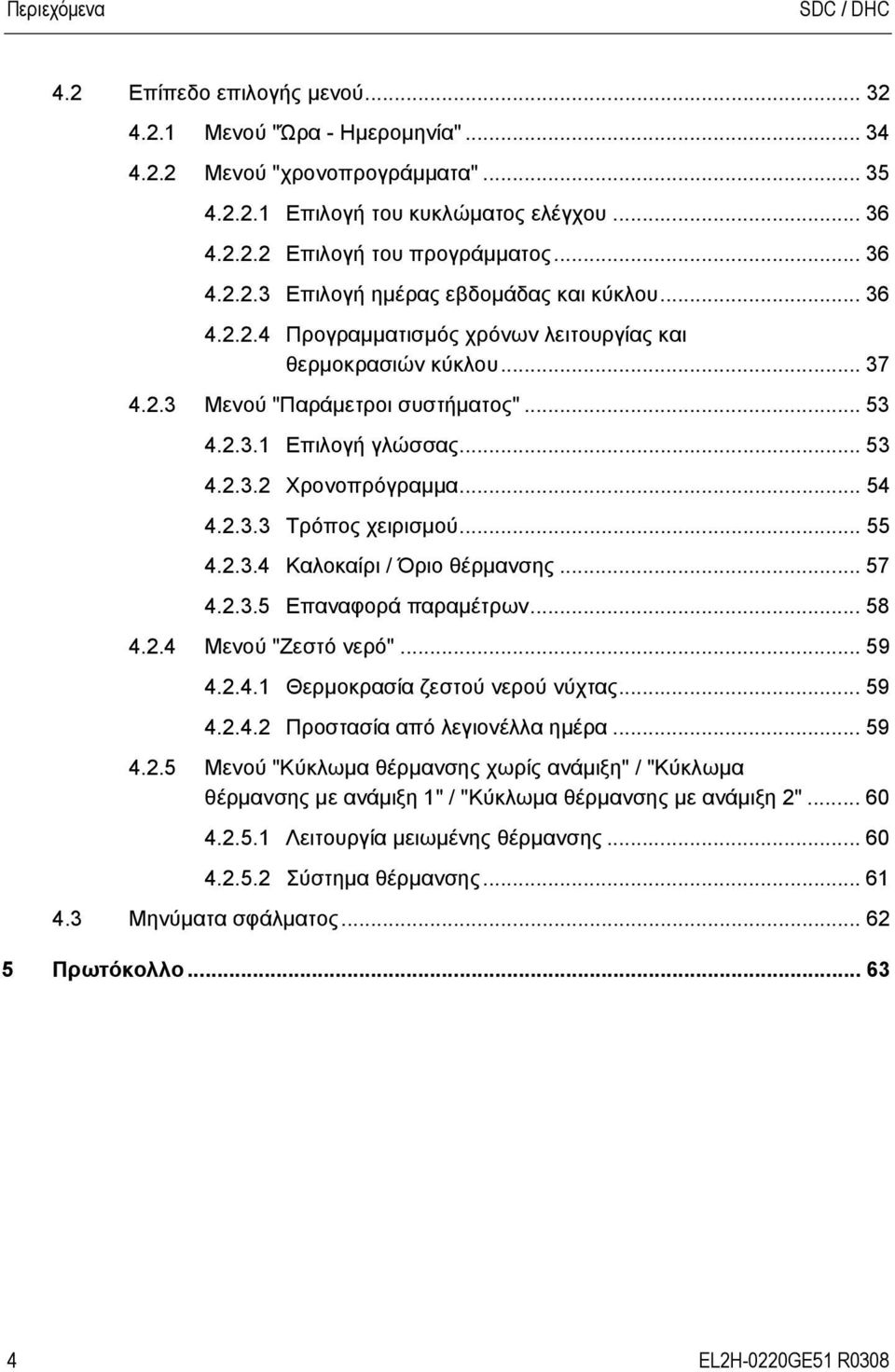

4 Περιεχόμενα 4.2 Επίπεδο επιλογής μενού Μενού "Ώρα - Ημερομηνία" Μενού "χρονοπρογράμματα" Επιλογή του κυκλώματος ελέγχου Επιλογή του προγράμματος Επιλογή ημέρας εβδομάδας και κύκλου Προγραμματισμός χρόνων λειτουργίας και θερμοκρασιών κύκλου Μενού "Παράμετροι συστήματος" Επιλογή γλώσσας Χρονοπρόγραμμα Τρόπος χειρισμού Καλοκαίρι / Όριο θέρμανσης Επαναφορά παραμέτρων Μενού "Ζεστό νερό" Θερμοκρασία ζεστού νερού νύχτας Προστασία από λεγιονέλλα ημέρα Μενού "Κύκλωμα θέρμανσης χωρίς ανάμιξη" / "Κύκλωμα θέρμανσης με ανάμιξη 1" / "Κύκλωμα θέρμανσης με ανάμιξη 2" Λειτουργία μειωμένης θέρμανσης Σύστημα θέρμανσης Μηνύματα σφάλματος Πρωτόκολλο EL2H-0220GE51 R0308

5 Περιεχόμενα EL2H-0220GE51 R0308 5

6

7 Έκδοση λογισμικού Pos: 1 0\m Έκδοση λογισμικού Αυτά τα έγγραφα ισχύουν για την έκδοση λογισμικού V 3.0 της συσκευής ελέγχου. Η έκδοση λογισμικού εμφανίζεται στην οθόνη μετά την ενεργοποίηση για περίπου 8 s. Αν χρησιμοποιείτε μία παλαιότερη έκδοση λογισμικού, παρακαλούμε επικοινωνήστε με τον τεχνικό θέρμανσης. Pos: 2 0\m Υποδείξεις ασφαλείας 2.1 Ενδεδειγμένη χρήση Η οικογένεια ελεγκτών Smile προορίζεται αποκλειστικά για ρύθμιση και έλεγχο συστημάτων ζεστού νερού, θέρμανσης και τηλεθέρμανσης (συμπεριλαμβανομένης της παραγωγής ζεστού νερού), τα οποία δεν υπερβαίνουν τη μέγιστη θερμοκρασία παροχής των 120 C. 2.2 Προϋποθέσεις για την έναρξη λειτουργίας ΠΡΟΣΟΧΗ Το σύστημα θέρμανσης πρέπει να είναι πλήρως εγκατεστημένο και γεμάτο με νερό, ώστε οι αντλίες να μην λειτουργούν χωρίς υγρό και ο λέβητας να μην υποστεί βλάβη. Το σύστημα ελέγχου πρέπει να εγκατασταθεί σύμφωνα με τις οδηγίες συναρμολόγησης. Όλες οι ηλεκτρικές συνδέσεις (παροχή τάσης, καυστήρας, κινητήρας αναμικτικής βάνας, αντλίες, καλωδίωση αισθητήρων, κλπ.) πρέπει να έχουν διενεργηθεί από τον εγκαταστάτη σύμφωνα με τις ισχύουσες προδιαγραφές VDE και να ανταποκρίνονται στα κυκλωματικά διαγράμματα. Αν συνδέεται μία ενδοδαπέδια θέρμανση, πρέπει επιπλέον να εγκατασταθεί από πλευράς εγκατάστασης ένας θερμοστάτης περιορισμού στον αγωγό παροχής μετά την αντλία κυκλώματος θέρμανσης, ο οποίος απενεργοποιεί τις αντλίες σε περίπτωση πολύ υψηλών θερμοκρασιών παροχής. EL2H-0220GE51 R0308 7

8 Υποδείξεις ασφαλείας Πριν από την έναρξη λειτουργίας του ελεγκτή, όλες οι παραπάνω προϋποθέσεις πρέπει να ελεγχθούν από τον τεχνικό θέρμανσης. ΣΗΜΕΙΩΣΗ Η τρέχουσα ώρα και ημερομηνία είναι ήδη ρυθμισμένες από το εργοστάσιο και διασφαλίζονται μέσω μίας μπαταρίας. Ο χρονοδιακόπτης λειτουργεί με βάση ένα βασικό πρόγραμμα και οι λειτουργίες ελέγχου έχουν προρυθμιστεί για συνήθη συστήματα θέρμανσης με λέβητες χαμηλής θερμοκρασίας Παροχή ρεύματος Μην αποσυνδέετε το ελεγκτή από το ηλεκτρικό δίκτυο! Διαφορετικά, η μπαταρία για τη διασφάλιση όλων των εξατομικευμένων στοιχείων καταπονείται άσκοπα. Η αντιπαγετική λειτουργία προστασίας του ελεγκτή απενεργοποιείται Προϋποθέσεις σύνδεσης Όλες οι εργασίες ηλεκτρικών συνδέσεων πρέπει να διενεργούνται μόνο από ειδικευμένο προσωπικό! Διατομές καλωδίων 1,5 mm 2 για όλους τους αγωγούς που φέρουν 230 V (σύνδεση με το ηλεκτρικό δίκτυο, καυστήρας, αντλίες, κινητήρας ελέγχου). 0,6 mm 2 για αγωγούς bus (συνιστώμενη έκδοση J-Y(St)Y 2 x 0,6). 0,5 mm 2 για αγωγούς αισθητήρων, επιλογέων και αναλογικού σήματος. 8 EL2H-0220GE51 R0308

9 Υποδείξεις ασφαλείας Μέγιστα μήκη καλωδίων Είσοδοι αισθητήρων, επιλογέων και αναλογικές είσοδοι Συνιστάται μέγιστο μήκος καλωδίου 200 m. Δυνατότητα για μακρύτερους αγωγούς σύνδεσης υπάρχει, ωστόσο αυξάνει τον κίνδυνο παρεμβολών. Έξοδοι ρελέ Απεριόριστο μήκος καλωδίου. Συνδέσεις bus Μέγιστο μήκος 50 m, από τον πρώτο μέχρι τον τελευταίο συνδρομητή bus (συμπεριλαμβανομένων επίτοιχων συσκευών) Εγκατάσταση καλωδίων Τοποθετήστε τους αγωγούς για τους αισθητήρες χωριστά από τους αγωγούς που φέρουν 230 V! Αποφύγετε οπωσδήποτε τα κουτιά διακλάδωσης σε αγωγό αισθητήρα! Γείωση και μηδενισμός Προσέξτε οπωσδήποτε τις τοπικές προδιαγραφές για τη σύνδεση των συσκευών! 2.3 Θερμοκρασία ζεστού νερού άνω από 60 C ΠΡΟΣΟΧΗ Προσέξτε ότι σε όλα τα σημεία λήψης ζεστού νερού (κουζίνα, μπάνιο, κλπ.) υπάρχει κίνδυνος ζεματίσματος στις ακόλουθες περιπτώσεις. Σε αυτές τις περιπτώσεις προσθέστε επαρκές κρύο νερό. Αυτόματος μηχανισμός προστασίας από λεγιονέλλα Όταν είναι ενεργός ο αυτόματος μηχανισμός προστασίας από λεγιονέλλα, το ζεστό νερό θερμαίνεται αυτόματα στη θερμοκρασία καταπολέμησης λεγιονέλλας (εργοστασιακή ρύθμιση 65 C), για την εξάλειψη ενδεχόμενων βακτηρίων λεγιονέλλας στη δεξαμενή ζεστού νερού. EL2H-0220GE51 R0308 9

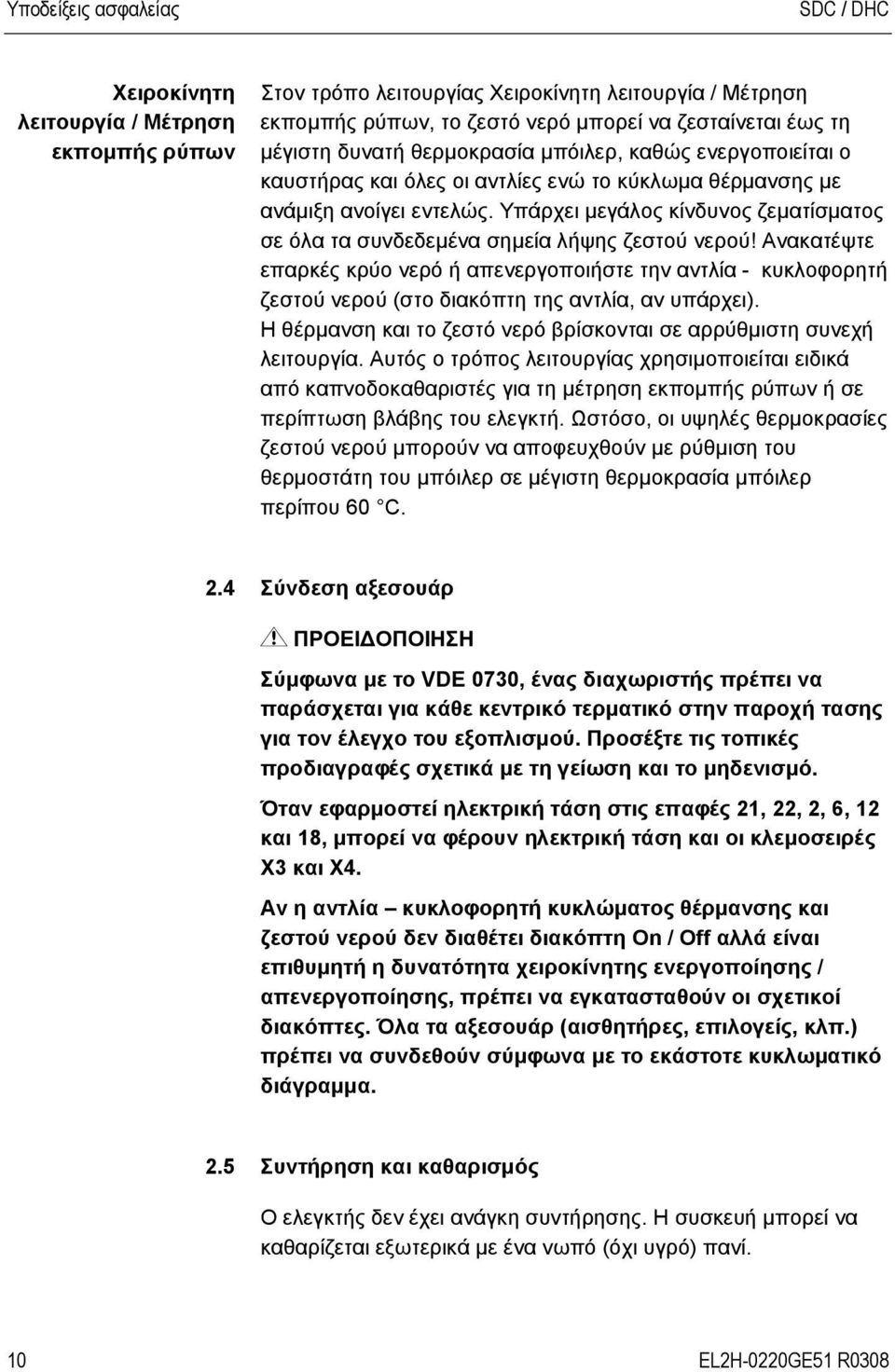

10 Pos: 3 1\m Υποδείξεις ασφαλείας Χειροκίνητη λειτουργία / Μέτρηση εκπομπής ρύπων Στον τρόπο λειτουργίας Χειροκίνητη λειτουργία / Μέτρηση εκπομπής ρύπων, το ζεστό νερό μπορεί να ζεσταίνεται έως τη μέγιστη δυνατή θερμοκρασία μπόιλερ, καθώς ενεργοποιείται ο καυστήρας και όλες οι αντλίες ενώ το κύκλωμα θέρμανσης με ανάμιξη ανοίγει εντελώς. Υπάρχει μεγάλος κίνδυνος ζεματίσματος σε όλα τα συνδεδεμένα σημεία λήψης ζεστού νερού! Ανακατέψτε επαρκές κρύο νερό ή απενεργοποιήστε την αντλία - κυκλοφορητή ζεστού νερού (στο διακόπτη της αντλία, αν υπάρχει). Η θέρμανση και το ζεστό νερό βρίσκονται σε αρρύθμιστη συνεχή λειτουργία. Αυτός ο τρόπος λειτουργίας χρησιμοποιείται ειδικά από καπνοδοκαθαριστές για τη μέτρηση εκπομπής ρύπων ή σε περίπτωση βλάβης του ελεγκτή. Ωστόσο, οι υψηλές θερμοκρασίες ζεστού νερού μπορούν να αποφευχθούν με ρύθμιση του θερμοστάτη του μπόιλερ σε μέγιστη θερμοκρασία μπόιλερ περίπου 60 C. 2.4 Σύνδεση αξεσουάρ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σύμφωνα με το VDE 0730, ένας διαχωριστής πρέπει να παράσχεται για κάθε κεντρικό τερματικό στην παροχή τασης για τον έλεγχο του εξοπλισμού. Προσέξτε τις τοπικές προδιαγραφές σχετικά με τη γείωση και το μηδενισμό. Όταν εφαρμοστεί ηλεκτρική τάση στις επαφές 21, 22, 2, 6, 12 και 18, μπορεί να φέρουν ηλεκτρική τάση και οι κλεμοσειρές X3 και X4. Αν η αντλία κυκλοφορητή κυκλώματος θέρμανσης και ζεστού νερού δεν διαθέτει διακόπτη On / Off αλλά είναι επιθυμητή η δυνατότητα χειροκίνητης ενεργοποίησης / απενεργοποίησης, πρέπει να εγκατασταθούν οι σχετικοί διακόπτες. Όλα τα αξεσουάρ (αισθητήρες, επιλογείς, κλπ.) πρέπει να συνδεθούν σύμφωνα με το εκάστοτε κυκλωματικό διάγραμμα. 2.5 Συντήρηση και καθαρισμός Ο ελεγκτής δεν έχει ανάγκη συντήρησης. Η συσκευή μπορεί να καθαρίζεται εξωτερικά με ένα νωπό (όχι υγρό) πανί. 10 EL2H-0220GE51 R0308

11 Pos: 4 /452-ERZ156-Honeywell/452-ERZBedienung/452-ERZAnzeigen_und_Bedienelem Επισκόπηση 3 Επισκόπηση Η βυσματωτή συσκευή ελέγχου διατίθεται στην παραλλαγή για τοποθέτηση σε πίνακα ελέγχου και στην παραλλαγή για επίτοιχη τοποθέτηση με τα ακόλουθα χαρακτηριστικά εξοπλισμού: Τύπος Αριθμός των ρελέ εξόδου Βαθμίδα καυστήρα 2 ή Βαλβίδα τηλεθέρμανσης ΚΛΕΙΣΤΗ Βαθμίδα καυστήρα 1 Κύκλωμα θέρμανσης χωρίς ανάμιξη Μεταβλητή έξοδος 3 Κύκλωμα θέρμανσης με ανάμιξη 1 Κύκλωμα θέρμανσης με ανάμιξη 2 Αντλία πλήρωσης συσσωρευτή Μεταβλητή έξοδος 2 Μεταβλητή έξοδος 1 SDC x x x SDC x SDC ) 7 x x x x x 7 x x x x x x x SDC ) + 2 μεταβλητά ρελέ SDC ) μεταβλητά ρελέ x x x x x x x x 1) DHC ) DHC ) DHC 43-3 EL2H-0220GE51 R

12 Pos: Στοιχεία ένδειξης και χειρισμού Πλήκτρο "Χειροκίνητη λειτουργία" / "Μέτρηση εκπομπής ρύπων" (όχι σε ελεγκτές τηλεθέρμανσης) 2 Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη) 3 Πλήκτρο "Χρονοπρογράμματα" / "Προγράμματα διακοπών" 4 Πλήκτρο "Πληροφορίες συστήματος" 5 Οθόνη 6 Κλιπ κάλυψης για την υποδοχή σέρβις 7 Πλήκτρο "Θερμοκρασία χώρου ημέρας" 8 Πλήκτρο "Θερμοκρασία χώρου νύχτας" 9 Πλήκτρο "Θερμοκρασία ζεστού νερού ημέρα" 10 Κουμπί εισαγωγής (πάτημα / περιστροφή) 11 Σύμβολα τρόπων λειτουργίας (προγράμματα θέρμανσης) 12 EL2H-0220GE51 R0308

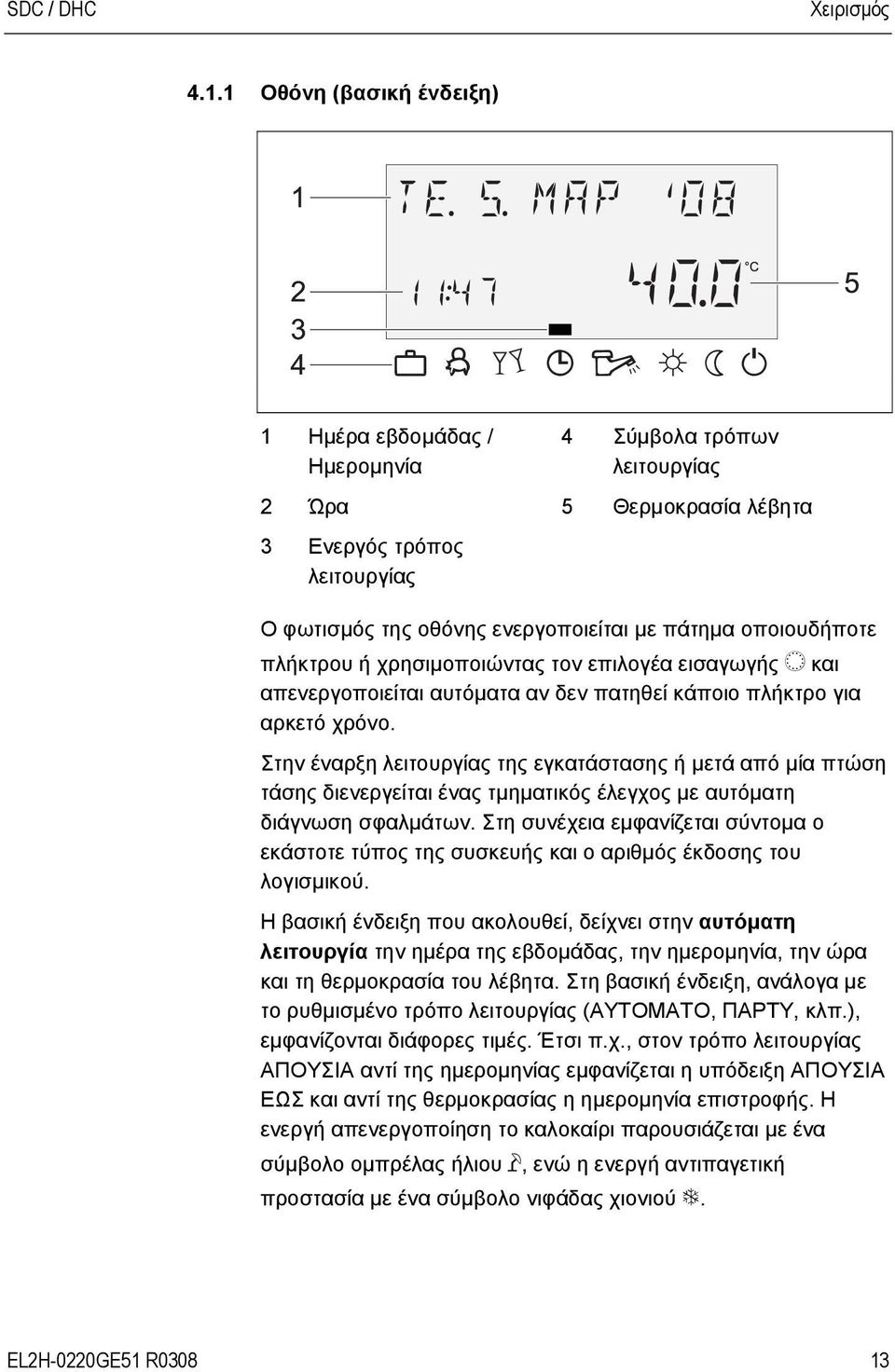

13 Pos: Οθόνη (βασική ένδειξη) 1 Ημέρα εβδομάδας / Ημερομηνία 4 Σύμβολα τρόπων λειτουργίας 2 Ώρα 5 Θερμοκρασία λέβητα 3 Ενεργός τρόπος λειτουργίας Ο φωτισμός της οθόνης ενεργοποιείται με πάτημα οποιουδήποτε πλήκτρου ή χρησιμοποιώντας τον επιλογέα εισαγωγής î και απενεργοποιείται αυτόματα αν δεν πατηθεί κάποιο πλήκτρο για αρκετό χρόνο. Στην έναρξη λειτουργίας της εγκατάστασης ή μετά από μία πτώση τάσης διενεργείται ένας τμηματικός έλεγχος με αυτόματη διάγνωση σφαλμάτων. Στη συνέχεια εμφανίζεται σύντομα ο εκάστοτε τύπος της συσκευής και ο αριθμός έκδοσης του λογισμικού. Η βασική ένδειξη που ακολουθεί, δείχνει στην αυτόματη λειτουργία την ημέρα της εβδομάδας, την ημερομηνία, την ώρα και τη θερμοκρασία του λέβητα. Στη βασική ένδειξη, ανάλογα με το ρυθμισμένο τρόπο λειτουργίας (ΑΥΤΟΜΑΤΟ, ΠΑΡΤΥ, κλπ.), εμφανίζονται διάφορες τιμές. Έτσι π.χ., στον τρόπο λειτουργίας ΑΠΟΥΣΙΑ αντί της ημερομηνίας εμφανίζεται η υπόδειξη ΑΠΟΥΣΙΑ ΕΩΣ και αντί της θερμοκρασίας η ημερομηνία επιστροφής. Η ενεργή απενεργοποίηση το καλοκαίρι παρουσιάζεται με ένα σύμβολο ομπρέλας ήλιου À, ενώ η ενεργή αντιπαγετική προστασία με ένα σύμβολο νιφάδας χιονιού Á. EL2H-0220GE51 R

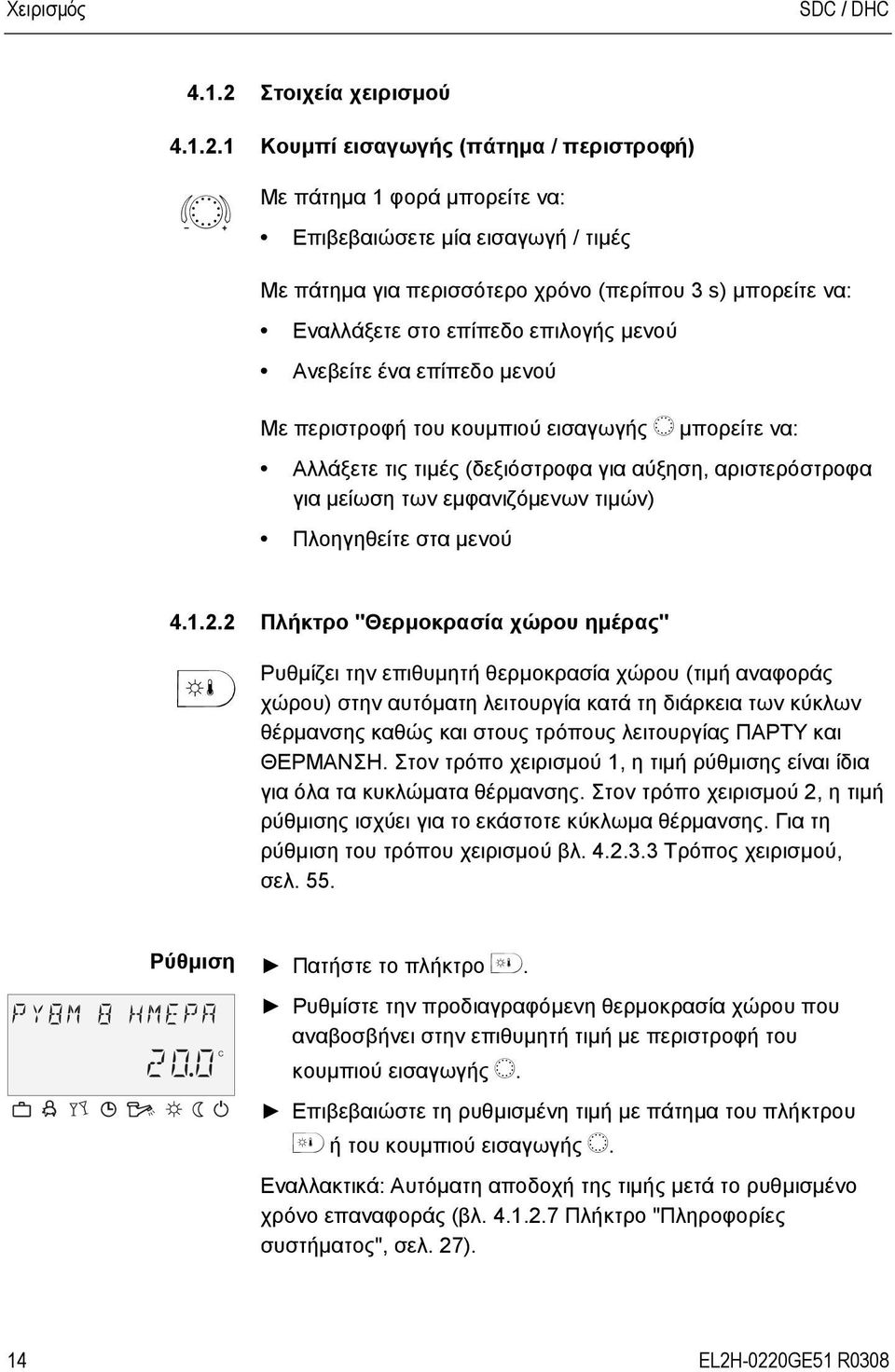

14 4.1.2 Στοιχεία χειρισμού Pos: 7 1\m Κουμπί εισαγωγής (πάτημα / περιστροφή) ð Με πάτημα 1 φορά μπορείτε να: Επιβεβαιώσετε μία εισαγωγή / τιμές Με πάτημα για περισσότερο χρόνο (περίπου 3 s) μπορείτε να: Εναλλάξετε στο επίπεδο επιλογής μενού Ανεβείτε ένα επίπεδο μενού Με περιστροφή του κουμπιού εισαγωγής î μπορείτε να: Αλλάξετε τις τιμές (δεξιόστροφα για αύξηση, αριστερόστροφα για μείωση των εμφανιζόμενων τιμών) Πλοηγηθείτε στα μενού Pos: 8 1\m Πλήκτρο "Θερμοκρασία χώρου ημέρας" Ρυθμίζει την επιθυμητή θερμοκρασία χώρου (τιμή αναφοράς χώρου) στην αυτόματη λειτουργία κατά τη διάρκεια των κύκλων θέρμανσης καθώς και στους τρόπους λειτουργίας ΠΑΡΤΥ και ΘΕΡΜΑΝΣΗ. Στον τρόπο χειρισμού 1, η τιμή ρύθμισης είναι ίδια για όλα τα κυκλώματα θέρμανσης. Στον τρόπο χειρισμού 2, η τιμή ρύθμισης ισχύει για το εκάστοτε κύκλωμα θέρμανσης. Για τη ρύθμιση του τρόπου χειρισμού βλ Τρόπος χειρισμού, σελ. 55. Ρύθμιση C Πατήστε το πλήκτρο. Ρυθμίστε την προδιαγραφόμενη θερμοκρασία χώρου που αναβοσβήνει στην επιθυμητή τιμή με περιστροφή του κουμπιού εισαγωγής î. Επιβεβαιώστε τη ρυθμισμένη τιμή με πάτημα του πλήκτρου ή του κουμπιού εισαγωγής î. Εναλλακτικά: Αυτόματη αποδοχή της τιμής μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). 14 EL2H-0220GE51 R0308

15 Pos: Εργοστασιακή ρύθμιση Περιοχή ρύθμισης 20 C C Pos: 9 /452-ERZ156-Honeywell/452-ERZBedienung/452-ERZTaste_Nacht-Raum Πλήκτρο "Θερμοκρασία χώρου νύχτας" Ρυθμίζει τη μειωμένη θερμοκρασία χώρου στην αυτόματη λειτουργία μεταξύ των κύκλων θέρμανσης καθώς και στους τρόπους λειτουργίας ΑΠΟΥΣΙΑ και ΜΕΙΩΜΕΝΗ ΘΕΡΜΑΝΣΗ. Στον τρόπο χειρισμού 1, η τιμή ρύθμισης είναι ίδια για όλα τα κυκλώματα θέρμανσης. Στον τρόπο χειρισμού 2, η τιμή ρύθμισης ισχύει για το εκάστοτε κύκλωμα θέρμανσης. Για τη ρύθμιση του τρόπου χειρισμού βλ Τρόπος χειρισμού, σελ. 55. Ρύθμιση C Πατήστε το πλήκτρο. Ρυθμίστε την προδιαγραφόμενη θερμοκρασία χώρου που αναβοσβήνει στην επιθυμητή τιμή με περιστροφή του κουμπιού εισαγωγής î. Επιβεβαιώστε τη ρυθμισμένη τιμή με πάτημα του πλήκτρου ή του κουμπιού εισαγωγής î. Εναλλακτικά: Αυτόματη αποδοχή της τιμής μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). Εργοστασιακή ρύθμιση Περιοχή ρύθμισης 16 C C EL2H-0220GE51 R

16 Πλήκτρο "Θερμοκρασία ζεστού νερού ημέρας" Ρύθμιση Ρυθμίζει τη θερμοκρασία του ζεστού νερού την ημέρα κατά τη διάρκεια των χρόνων ετοιμότητας λειτουργίας ζεστού νερού στην αυτόματη λειτουργία καθώς και στους τρόπους λειτουργίας ΠΑΡΤΥ και ΘΕΡΜΑΝΣΗ. Αυτή η τιμή ρύθμισης ισχύει επίσης για την αποκλειστική λειτουργία με ζεστό νερό (χειροκίνητη λειτουργία καλοκαιριού). Πατήστε το πλήκτρο. Ρυθμίστε τη θερμοκρασία ζεστού νερού που αναβοσβήνει στην επιθυμητή τιμή με περιστροφή του κουμπιού εισαγωγής î. Επιβεβαιώστε τη ρυθμισμένη τιμή με πάτημα του πλήκτρου ή του κουμπιού εισαγωγής î. Εναλλακτικά: Αυτόματη αποδοχή της τιμής μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). Εργοστασιακή ρύθμιση Περιοχή ρύθμισης Θέρμανση κυκλώματος ζεστού νερού μία φορά 50 C 5 C (θερμοκρασία οικονομίας ζεστού νερού)... Μέγιστο όριο θερμοκρασίας ζεστού νερού (ρύθμιση) Με πάτημα για περισσότερο χρόνο (περίπου 3 s) του πλήκτρου μεταβαίνετε στη λειτουργία επαναθέρμανσης, όπου ο χρόνος επαναθέρμανσης ρυθμίζεται σε λεπτά. Με χρόνο επαναθέρμανσης 0 λεπτά, η θέρμανση ξεκινά μία φορά και η δεξαμενή ζεστού νερού χρήσης θερμαίνεται ως την θερμοκρασία ρύθμισης ημέρας. Ο χρόνος για αυτή την υπερκείμενη πλήρωση κυκλώματος ζεστού νερού μπορεί να ρυθμιστεί μεταξύ 0 και 240 λεπτών. Σε αυτή την περίπτωση υπερτίθεται το τρέχον εβδομαδιαίο πρόγραμμα. Pos: 11 1\m Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη) Ρυθμίζει τον τρόπο λειτουργίας και οδηγεί ξανά στη βασική ένδειξη από κάθε επίπεδο χειρισμού. 16 EL2H-0220GE51 R0308

17 Επισκόπηση των τρόπων λειτουργίας Σύμβολο ç Τρόπος λειτουργίας ΑΠΟΥΣΙΑ Οθόνη Ρύθμιση XP1 (XP2, XP3)*, χρόνος επιστροφής è ΠΑΡΤΥ XP1 (XP2, XP3)*, χρόνος λήξης πάρτυ é ΑΥΤΟΜΑΤΟ XP1 (XP2, XP3)* ê ΚΑΛΟΚΑΙΡΙ XP1 (XP2, XP3)* ë ΘΕΡΜΑΝΣΗ ì ΜΕΙΩΜ.ΘΕΡΜ í ΑΝΑΜΟΝΗ * ΧΡ2 και ΧΡ3 μόνο μετά από απελευθέρωση, βλ. μενού "Παράμετροι συστήματος", παράμετρος 2 = ΧΡ1... ΧΡ3 EL2H-0220GE51 R

18 Ο επιλεγμένος τρόπος λειτουργίας εμφανίζεται σε κείμενο, ενώ ταυτόχρονα μία σήμανση στην κάτω πλευρά της οθόνης δείχνει το σχετικό σύμβολο τρόπου λειτουργίας. Στον τρόπο χειρισμού 1, η τιμή ρύθμισης είναι ίδια για όλα τα κυκλώματα θέρμανσης. Στον τρόπο χειρισμού 2, η τιμή ρύθμισης ισχύει για το εκάστοτε κύκλωμα θέρμανσης. Για τη ρύθμιση του τρόπου χειρισμού (βλ Τρόπος χειρισμού, σελ. 55). Ρύθμιση Πατήστε το πλήκτρο. Επιλέξτε τρόπο λειτουργίας με περιστροφή του κουμπιού εισαγωγής î. Η σήμανση βρίσκεται πάνω από το σχετικό σύμβολο τρόπου λειτουργίας. Επιβεβαιώστε το ρυθμισμένο τρόπο λειτουργίας με πάτημα του πλήκτρου ή του κουμπιού εισαγωγής î. Για τους βραχύχρονους τρόπους λειτουργίας (ΑΠΟΥΣΙΑ, ΠΑΡΤΥ) ρυθμίστε την επιθυμητή τιμή με περιστροφή του κουμπιού εισαγωγής î και επιβεβαιώστε με το πλήκτρο το κουμπί εισαγωγής î. Εναλλακτικά: Αυτόματη αποδοχή της τιμής μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). ή Επιστροφή στη βασική ένδειξη ΥΠΟΔΕΙΞΗ Πατήστε το πλήκτρο περίπου 3 s, για να επιστρέψετε στη βασική ένδειξη από κάθε επίπεδο χειρισμού. Η λειτουργία διακοπών ρυθμίζεται μέσω του πλήκτρου "Χρονοπρογράμματα" / "Προγράμματα διακοπών", βλ Πλήκτρο "Χρονοπρογράμματα" / "Προγράμματα διακοπών", σελ. 24. Pos: Λειτουργία απουσίας (βραχύχρονο πρόγραμμα) Με τον τρόπο λειτουργίας ΑΠΟΥΣΙΑ η λειτουργία θέρμανσης απενεργοποιείται προσωρινά με αντιπαγετική προστασία σε περίπτωση σύντομης απουσίας. Κατά την απουσία, όλα τα κυκλώματα θέρμανσης ρυθμίζονται σύμφωνα με την προκαθορισμένη μειωμένη θερμοκρασία χώρου. 18 EL2H-0220GE51 R0308

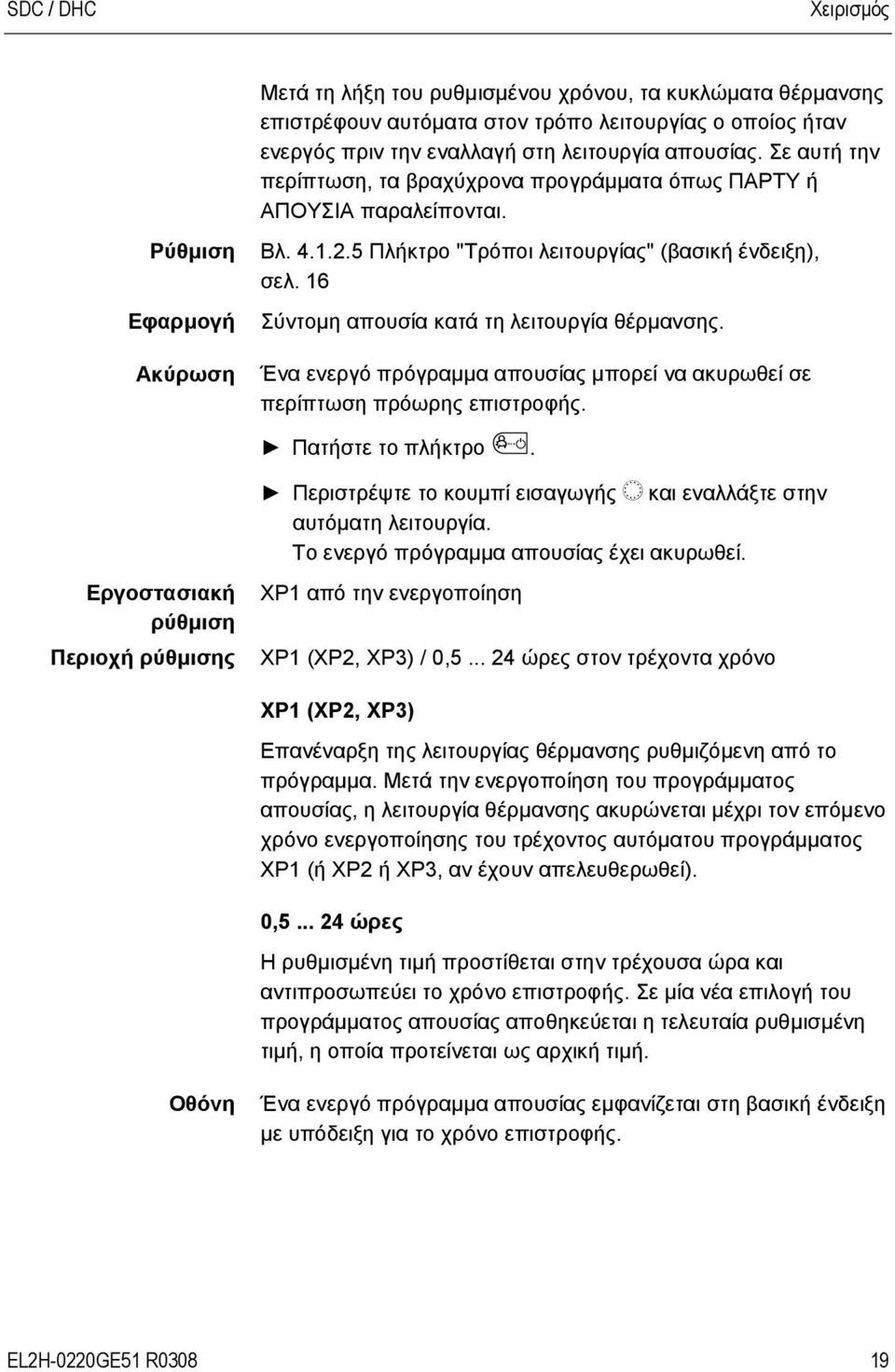

19 Pos: Μετά τη λήξη του ρυθμισμένου χρόνου, τα κυκλώματα θέρμανσης επιστρέφουν αυτόματα στον τρόπο λειτουργίας ο οποίος ήταν ενεργός πριν την εναλλαγή στη λειτουργία απουσίας. Σε αυτή την περίπτωση, τα βραχύχρονα προγράμματα όπως ΠΑΡΤΥ ή ΑΠΟΥΣΙΑ παραλείπονται. Ρύθμιση Εφαρμογή Ακύρωση Βλ Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη), σελ. 16 Σύντομη απουσία κατά τη λειτουργία θέρμανσης. Ένα ενεργό πρόγραμμα απουσίας μπορεί να ακυρωθεί σε περίπτωση πρόωρης επιστροφής. Πατήστε το πλήκτρο. Περιστρέψτε το κουμπί εισαγωγής î και εναλλάξτε στην αυτόματη λειτουργία. Το ενεργό πρόγραμμα απουσίας έχει ακυρωθεί. Εργοστασιακή ρύθμιση Περιοχή ρύθμισης ΧΡ1 από την ενεργοποίηση ΧΡ1 (ΧΡ2, ΧΡ3) / 0, ώρες στον τρέχοντα χρόνο XP1 (XP2, XP3) Επανέναρξη της λειτουργίας θέρμανσης ρυθμιζόμενη από το πρόγραμμα. Μετά την ενεργοποίηση του προγράμματος απουσίας, η λειτουργία θέρμανσης ακυρώνεται μέχρι τον επόμενο χρόνο ενεργοποίησης του τρέχοντος αυτόματου προγράμματος ΧΡ1 (ή ΧΡ2 ή ΧΡ3, αν έχουν απελευθερωθεί). 0, ώρες Η ρυθμισμένη τιμή προστίθεται στην τρέχουσα ώρα και αντιπροσωπεύει το χρόνο επιστροφής. Σε μία νέα επιλογή του προγράμματος απουσίας αποθηκεύεται η τελευταία ρυθμισμένη τιμή, η οποία προτείνεται ως αρχική τιμή. Οθόνη Ένα ενεργό πρόγραμμα απουσίας εμφανίζεται στη βασική ένδειξη με υπόδειξη για το χρόνο επιστροφής. EL2H-0220GE51 R

20 Λειτουργία πάρτυ (βραχύχρονο πρόγραμμα) Η λειτουργία πάρτυ επιφέρει μία μόνο ενδιάμεση θέρμανση σε όλα τα κυκλώματα θέρμανσης έως ένα προκαθορισμένο χρονικό σημείο και γεφυρώνει εντελώς ή εν μέρει έναν επερχόμενο ή ήδη ενεργό κύκλο μειωμένης θέρμανσης. Μετά τη λήξη του ρυθμισμένου χρόνου, τα κυκλώματα θέρμανσης επιστρέφουν αυτόματα στον τρόπο λειτουργίας ο οποίος ήταν ενεργός πριν το πρόγραμμα πάρτυ. Σε αυτή την περίπτωση, τα βραχύχρονα προγράμματα όπως ΑΠΟΥΣΙΑ ή ΠΑΡΤΥ παραλείπονται. Ρύθμιση Εφαρμογή Ακύρωση Βλ Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη), σελ. 16 Απρογραμμάτιστη επιμήκυνση για μία φορά της λειτουργίας θέρμανσης ή ενδιάμεση θέρμανση κατά τη διάρκεια της μειωμένης λειτουργίας. Ένα ενεργό πρόγραμμα πάρτυ μπορεί να ακυρωθεί πρόωρα. Πατήστε το πλήκτρο. Εργοστασιακή ρύθμιση Περιοχή ρύθμισης Περιστρέψτε το κουμπί εισαγωγής î και εναλλάξτε στην αυτόματη λειτουργία. Το ενεργό πρόγραμμα πάρτυ έχει ακυρωθεί. ΧΡ1 από την ενεργοποίηση ΧΡ1 (ΧΡ2, ΧΡ3) / 0, ώρες στον τρέχοντα χρόνο ΧΡ1 XP1 (XP2, XP3) Επανέναρξη της λειτουργίας θέρμανσης ρυθμιζόμενη από το πρόγραμμα. Μετά την ενεργοποίηση του προγράμματος πάρτυ, η λειτουργία θέρμανσης συνεχίζεται μέχρι τον επόμενο χρόνο ενεργοποίησης του τρέχοντος αυτόματου προγράμματος ΧΡ1 (και/ή ΧΡ2 ή ΧΡ3, αν έχουν απελευθερωθεί). 0, ώρες Η ρυθμισμένη τιμή προστίθεται στην τρέχουσα ώρα και αντιπροσωπεύει το τέλος του χρόνου πάρτυ. Σε μία νέα επιλογή του προγράμματος πάρτυ αποθηκεύεται η τελευταία ρυθμισμένη τιμή, η οποία προτείνεται ως αρχική τιμή. Οθόνη Ένα ενεργό πρόγραμμα πάρτυ εμφανίζεται στη βασική ένδειξη με υπόδειξη για το χρόνο λήξης πάρτυ. 20 EL2H-0220GE51 R0308

21 Αυτόματη λειτουργία Στην αυτόματη λειτουργία είναι διαθέσιμα έως και 3 χρονοπρογράμματα με διαφορετικούς χρόνους λειτουργίας θέρμανσης. Στην έναρξη λειτουργίας επιλέγονται ως στάνταρ προγράμματα ΧΡ1, ΧΡ2 ή ΧΡ3 καθορισμένα από το εργοστάσιο και χωρίς δυνατότητα απώλειας και αν χρειάζεται μπορούν να επεγγραφούν στο μενού "Χρόνοι λειτουργίας" με δικούς τους χρόνους λειτουργίας (βλ Μενού "χρονοπρογράμματα", σελ. 35). ΥΠΟΔΕΙΞΗ Ρύθμιση Η επιλογή των στάνταρ προγραμμάτων ΧΡ2 ή ΧΡ3 είναι δυνατή μόνο μετά από απελευθέρωση στο μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1... ΧΡ3. Χωρίς την απελευθέρωση μόνο το πρόγραμμα ΧΡ1 είναι ενεργό. Βλ Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη), σελ. 16 Κλείδωμα / απελευθέρωση εργοστασιακής ρύθμισης προγράμματος ΧΡ2... ΧΡ3 Κλείδωμα Μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1. Όλα τα κυκλώματα θέρμανσης όπως και το κύκλωμα ζεστού νερού βασίζονται αποκλειστικά στους εργοστασιακής ρύθμισης ή τους εξατομικευμένα προγραμματισμένους χρόνους λειτουργίας στην παράμετρο Χρονοπρόγραμμα ΧΡ1. Σε αυτό τον τρόπο λειτουργίας το πρόγραμμα ΧΡ1 δεν εμφανίζεται στην ένδειξη (βλ Μενού "χρονοπρογράμματα", σελ. 35 και Χρονοπρόγραμμα, σελ. 54). Απελευθέρωση Μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1... ΧΡ3 (βλ Μενού "χρονοπρογράμματα", σελ. 35 και Χρονοπρόγραμμα, σελ. 54). EL2H-0220GE51 R

22 Οθόνη Ένα ενεργό αυτόματο πρόγραμμα εμφανίζεται στη βασική ένδειξη με την τρέχουσα ημερομηνία και ώρα. Αν έχουν απελευθερωθεί τα στάνταρ προγράμματα ΧΡ2 και ΧΡ3, ανάλογα με το επιλεγμένο πρόγραμμα εμφανίζεται επιπλέον το σχετικό σύμβολο Â, Ã, ή Ä. Τα σύμβολα εμφανίζονται μόνο όταν είναι ενεργό το χρονοπρόγραμμα ΧΡ1... ΧΡ3. Pos: 15 1\m Χειροκίνητη λειτουργία καλοκαιριού (αποκλειστικά λειτουργία με ζεστό νερό) Στη χειροκίνητη λειτουργία καλοκαιριού μόνο το κύκλωμα ζεστού νερού παραμένει σε λειτουργία και ρυθμίζει τη θερμοκρασία του λέβητα σύμφωνα με την προκαθορισμένη θερμοκρασία ζεστού νερού και το προκαθορισμένο χρονοπρόγραμμα ζεστού νερού. Η λειτουργία θέρμανσης απενεργοποιείται με προστασία από το ψύχος. Ρύθμιση Βλ Πλήκτρο "Τρόποι λειτουργίας" (βασική ένδειξη), σελ. 16 Κλείδωμα / απελευθέρωση εργοστασιακής ρύθμισης προγραμμάτων ΧΡ2... ΧΡ3 Κλείδωμα Μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1. Όλα τα κυκλώματα θέρμανσης όπως και το κύκλωμα ζεστού νερού βασίζονται αποκλειστικά στους στάνταρ ή τους εξατομικευμένα προγραμματισμένους χρόνους λειτουργίας στην παράμετρο Χρονοπρόγραμμα ΧΡ1. Σε αυτό τον τρόπο λειτουργίας το πρόγραμμα ΧΡ1 δεν εμφανίζεται στην ένδειξη (βλ Μενού "χρονοπρογράμματα", σελ. 35 και Χρονοπρόγραμμα, σελ. 54). Απελευθέρωση Μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1... ΧΡ3 (βλ Μενού "χρονοπρογράμματα", σελ. 35 και Χρονοπρόγραμμα, σελ. 54). 22 EL2H-0220GE51 R0308

23 Οθόνη Η χειροκίνητη λειτουργία καλοκαιριού εμφανίζεται στη βασική ένδειξη με την υπόδειξη ΚΑΛΟΚΑΙΡΙ. Αν έχουν απελευθερωθεί τα εργοστασιακής ρύθμισης προγράμματα ΧΡ2 και ΧΡ3, ανάλογα με το επιλεγμένο πρόγραμμα εμφανίζεται επιπλέον το σχετικό σύμβολο Â, Ã, ή Ä. Τα σύμβολα εμφανίζονται μόνο όταν είναι ενεργό το χρονοπρόγραμμα ΧΡ1... ΧΡ3. Pos: Συνεχής λειτουργία θέρμανσης Ο τρόπος λειτουργίας ΘΕΡΜΑΝΣΗ εξασφαλίζει συνεχή λειτουργία θέρμανσης χωρίς χρονικούς περιορισμούς σύμφωνα με την προκαθορισμένη θερμοκρασία χώρου ημέρας. Η παραγωγή ζεστού νερού λειτουργεί συνεχώς σύμφωνα με την προκαθορισμένη θερμοκρασία ζεστού νερού ημέρας. ΥΠΟΔΕΙΞΗ Οθόνη Ο τρόπος λειτουργίας ΘΕΡΜΑΝΣΗ διατηρείται μέχρι την ενεργοποίηση ενός άλλου τρόπου λειτουργίας. Η συνεχής λειτουργία θέρμανσης εμφανίζεται στη βασική ένδειξη με την υπόδειξη ΘΕΡΜΑΝΣΗ. Pos: 17 1\m Συνεχής μειωμένη λειτουργία Ο τρόπος λειτουργίας ΜΕΙΩΜΕΝΗ ΘΕΡΜΑΝΣΗ επιφέρει μία συνεχή λειτουργία μειωμένης θέρμανσης σύμφωνα με την προκαθορισμένη μειωμένη θερμοκρασία χώρου. Στα επίπεδα κυκλωμάτων θέρμανσης ρυθμίζεται ο τρόπος μειωμένης λειτουργίας OIK (λειτουργία απενεργοποίησης με αντιπαγετική προστασία) ή ΜΕΙΩ (μειωμένη λειτουργία). Πρέπει να λαμβάνεται υπόψη το ελάχιστο όριο θερμοκρασίας του εκάστοτε κυκλώματος θέρμανσης. Βλ. μενού "Κύκλωμα θέρμανσης χωρίς ανάμιξη" και/ή "Κύκλωμα θέρμανσης με ανάμιξη 1" / "Κύκλωμα θέρμανσης με ανάμιξη 2", παράμετρος Μειωμένη θέρμανση = Μειωμένη θέρμανση καθώς και παράμετρος 12 = Ελάχιστο όριο θερμοκρασίας. Η παραγωγή ζεστού νερού λειτουργεί συνεχώς σύμφωνα με την προκαθορισμένη θερμοκρασία οικονομίας ζεστού νερού (βλ. μενού "Ζεστό νερό", παράμετρος Ζεστό νερό = Ζεστό νερό νύχτα). EL2H-0220GE51 R

24 Pos: 20 1\m ΥΠΟΔΕΙΞΗ Οθόνη Ο τρόπος λειτουργίας ΜΕΙΩΜΕΝΗ ΘΕΡΜΑΝΣΗ διατηρείται μέχρι την ενεργοποίηση ενός άλλου τρόπου λειτουργίας. Η συνεχής μειωμένη λειτουργία εμφανίζεται στη βασική ένδειξη με την υπόδειξη ΜΕΙΩΜΕΝΗ ΘΕΡΜΑΝΣΗ. Pos: 18 1\m Λειτουργία αναμονής Στη λειτουργία αναμονής ολόκληρη η εγκατάσταση απενεργοποιείται με αντιπαγετική προστασία (όλες οι λειτουργίες προστασίας από το ψύχος είναι ενεργές). Η παραγωγή ζεστού νερού κλειδώνει με αντιπαγετική προστασία. Σε περίπτωση θερμοκρασίας συσσωρευτή κάτω από 5 C εκτελείται μία επαναπλήρωση έως τους 8 C. Εφαρμογή ΥΠΟΔΕΙΞΗ Οθόνη Ολική απενεργοποίηση της θέρμανσης και του ζεστού νερού με πλήρη προστασία του κτιρίου. Ο λέβητας και η παραγωγή ζεστού νερού παραμένουν σε λειτουργία για την περίπτωση εξωτερικής ζήτησης ή ζήτησης από άλλα κυκλώματα θέρμανσης στο δίκτυο bus. Οι αντλίες κυκλώματος θέρμανσης ενεργοποιούνται καθημερινά για σύντομο χρόνο (προστασία αντιμπλοκαρίσματος αντλίας). Η λειτουργία αναμονής διατηρείται μέχρι την ενεργοποίηση ενός άλλου τρόπου λειτουργίας. Η ενεργή λειτουργία αναμονής εμφανίζεται στη βασική ένδειξη με την υπόδειξη ΑΝΑΜΟΝΗ. Pos: 19 /452-ERZ156-Honeywell/452-ERZBedienung/452-ERZTaste_Schaltzeiten_Urlaubsprogramm Πλήκτρο "Χρονοπρογράμματα" / "Προγράμματα διακοπών" Με αυτό το πλήκτρο μπορείτε να δημιουργήσετε εξατομικευμένα χρονοπρογράμματα για τη λειτουργία θέρμανσης και τη λειτουργία ζεστού νερού καθώς και να ρυθμίσετε τη λειτουργία διακοπών. Βλ Λειτουργία διακοπών, σελ. 25 και Μενού "χρονοπρογράμματα", σελ EL2H-0220GE51 R0308

25 Λειτουργία διακοπών Στη λειτουργία διακοπών, τα κυκλώματα θέρμανσης μπορούν να απενεργοποιηθούν με αντιπαγετική προστασία για τη διάρκεια των διακοπών ανάλογα με την προρύθμιση (μενού "Κύκλωμα θέρμανσης χωρίς ανάμιξη" ή "Κύκλωμα θέρμανσης με ανάμιξη 1" / "Κύκλωμα θέρμανσης με ανάμιξη 2", παράμετρος 25 = Τρόπος λειτουργίας Διακοπές) ή να λειτουργούν σύμφωνα με τις ρυθμίσεις για τον τρόπο λειτουργίας ΜΕΙΩΜΕΝΗ ΘΕΡΜΑΝΣΗ. Ρύθμιση Πατήστε το πλήκτρο. Στην οθόνη εμφανίζεται το επίπεδο επιλογής μενού "Χρονοπρογράμματα" / "Προγράμματα διακοπών". Περιστρέψτε το κουμπί εισαγωγής î προς τα αριστερά. Στην οθόνη εμφανίζεται η ένδειξη ΔΙΑΚΟΠΕΣ. Πατήστε το κουμπί εισαγωγής î. Στην οθόνη εμφανίζεται η ένδειξη ΔΙΑΚΟΠΕΣ 01. Πατήστε το κουμπί εισαγωγής î. Στην οθόνη αναβοσβήνει ο αριθμός του έτους. Ρυθμίστε τον αριθμό έτους με το κουμπί εισαγωγής î. Πατήστε το κουμπί εισαγωγής î. Στην οθόνη αναβοσβήνει η ένδειξη της ημέρας, την οποία ξεκινούν οι διακοπές. Ρυθμίστε την ημέρα έναρξης των διακοπών με το κουμπί εισαγωγής î. Πατήστε το κουμπί εισαγωγής î. Στην οθόνη εμφανίζεται η ένδειξη ΕΩΣ - -. Ρυθμίστε την ημέρα της επιστροφής από τις διακοπές με το κουμπί εισαγωγής î. Πατήστε το κουμπί εισαγωγής î. Το επιθυμητό χρονικό διάστημα διακοπών έχει αποθηκευτεί. Στη συνέχεια μπορείτε να εισάγετε και άλλα χρονικά διαστήματα διακοπών (συνολικά 15 ομάδες διακοπών). EL2H-0220GE51 R

26 Pos: 21 /452-ERZ156-Honeywell/452-ERZBedienung/452-ERZTaste_Anlageninform 1\m Εφαρμογή Ρύθμιση κατά τη διάρκεια των διακοπών Ακύρωση Μακρά απουσία κατά τη λειτουργία θέρμανσης. Σε περίπτωση εξωτερικών θερμοκρασιών κάτω από το όριο αντιπαγετικής προστασίας (4.2.3 Μενού "Παράμετροι συστήματος", σελ. 53) τα κυκλώματα θέρμανσης ρυθμίζονται ως εξής: Χωρίς επίτοιχες συσκευές: Με βάση την προδιαγραφόμενη μειωμένη θερμοκρασία χώρου των 3 C. Με επίτοιχες συσκευές: Με βάση το όριο αντιπαγετικής προστασίας χώρου των 10 C του εκάστοτε κυκλώματος θέρμανσης (βλ. μενού "Κύκλωμα θέρμανσης χωρίς ανάμιξη" ή "Κύκλωμα θέρμανσης με ανάμιξη 1" / "Κύκλωμα θέρμανσης με ανάμιξη 2", παράμετρος 08 = Όριο αντιπαγετικής προστασίας χώρου). Ένα ενεργό πρόγραμμα διακοπών μπορεί να ακυρωθεί σε περίπτωση πρόωρης επιστροφής. Πατήστε το πλήκτρο και κρατήστε το περίπου 3 δευτερόλεπτα μέχρι να εμφανιστεί η ακόλουθη ένδειξη στην οθόνη: "Διακοπές Off". Το ενεργό πρόγραμμα διακοπών έχει ακυρωθεί. Εργοστασιακή ρύθμιση Περιοχή ρύθμισης Οθόνη Τρέχουσα ημερομηνία Τρέχουσα ημερομηνία... (Τρέχουσα ημερομηνία ημέρες) Ένα ενεργό πρόγραμμα διακοπών εμφανίζεται στη βασική ένδειξη με υπόδειξη για την ημερομηνία επιστροφής. 26 EL2H-0220GE51 R0308

27 Πλήκτρο "Πληροφορίες συστήματος" Εμφανίζει πληροφορίες του συστήματος, όπως θερμοκρασίες και στοιχεία μετρητών. Μετά το πάτημα του πλήκτρου εμφανίζεται πρώτα η πληροφορία για την εξωτερική θερμοκρασία. Με περιστροφή του κουμπιού εισαγωγής î εμφανίζονται οι θερμοκρασίες της εγκατάστασης καθώς και οι καταστάσεις μετρητών και κατανάλωσης και οι καταστάσεις λειτουργίας των συνδεδεμένων στοιχείων της εγκατάστασης. Με πάτημα του κουμπιού εισαγωγής î εμφανίζονται οι εκάστοτε τιμές αναφοράς. Εξαιρέσεις Θερμοκρασία παροχής συλλέκτη: Θερμοκρασία ηλιακού συλλέκτη: Εξωτερική θερμοκρασία: καμία τιμή αναφοράς καμία τιμή αναφοράς μέση τιμή ΥΠΟΔΕΙΞΗ Οι εμφανιζόμενες πληροφορίες (βλ. ακόλουθο παράδειγμα) εξαρτώνται από τα εγκατεστημένα ή απελευθερωμένα στοιχεία εγκατάστασης και κυκλώματα ελέγχου. EL2H-0220GE51 R

28 Επισκόπηση χειρισμού 28 EL2H-0220GE51 R0308

29 Ρύθμιση χρόνου για αυτόματη επαναφορά Αν το πλήκτρο πατηθεί περ. για 3 s, εμφανίζεται η παράμετρος ΧΡΟΝΟΣ ΕΠΑΝΑ (χρόνος επαναφοράς). Με αυτή την παράμετρο μπορεί να προκαθοριστεί ο χρόνος για την αυτόματη επαναφορά στη βασική ένδειξη. Περιοχή ρύθμισης Εργοστασιακή ρύθμιση ΚΛ λεπτά ΚΛ Χωρίς επιστροφή. Η τελευταία επιλεγμένη ένδειξη πληροφοριών παραμένει συνεχώς στη βασική ένδειξη μέχρι την επόμενη αλλαγή. Αυτόματη επιστροφή από το επίπεδο πληροφοριών μετά τον προκαθορισμένο χρόνο (σε βήματα 0,5 λεπτού). Pos: 22 /452-ERZ156-Honeywell/452-ERZBedienung/452-ERZTaste_Handbetrieb_Emm issionsm Πλήκτρο "Χειροκίνητη λειτουργία" / "Μέτρηση εκπομπής ρύπων" Pos: Χειροκίνητη λειτουργία Αν αυτό το πλήκτρο πατηθεί πάνω από 5 s στη βασική ένδειξη, ο ελεγκτής εναλλάσσει στη χειροκίνητη λειτουργία. Σε αυτό τον τρόπο λειτουργίας, η θερμοκρασία του λέβητα προκαθορίζεται χειροκίνητα με το κουμπί εισαγωγής î σύμφωνα με τις εκάστοτε ανάγκες θέρμανσης. Ένας ελεγκτής που έχει τεθεί στη χειροκίνητη λειτουργία, δεν έχει επίδραση στην επέκταση του κυκλώματος θέρμανσης. Η τιμή αναφοράς του λέβητα ρυθμίζεται μεταξύ της ελάχιστης και της μέγιστης θερμοκρασίας λέβητα και εμφανίζεται κάτω αριστερά αναβοσβήνοντας. Η τρέχουσα θερμοκρασία λέβητα εμφανίζεται στατικά, δεξιά στη βασική ένδειξη. Η ρυθμισμένη διαφορά ζεύξης αντιστοιχεί στην τιμή της αυτόματης ρύθμισης και είναι συμμετρική προς την τιμή ελέγχου. Εφαρμογή Δυσλειτουργίες ελεγκτή (λειτουργία έκτακτης ανάγκης), σφάλματα EL2H-0220GE51 R

30 Pos: ΥΠΟΔΕΙΞΗ Ακύρωση Το μέγιστο όριο θερμοκρασίας λέβητα έχει προτεραιότητα σε σχέση με τη διαφορά ζεύξης λέβητα και θέτει εκτός λειτουργίας το λέβητα σε περίπτωση υπέρβασης. Σε συσκευές ελέγχου, οι οποίες λειτουργούν ως καθαρή επέκταση του κυκλώματος θέρμανσης, η ρύθμιση της θερμοκρασίας δεν έχει αποτέλεσμα. Ως προτεινόμενη τιμή εμφανίζεται η τελευταία τιμή, στην οποία η συσκευή ρύθμισης έχει ρυθμίσει τη θερμοκρασία του λέβητα. Πατήστε το πλήκτρο ή το πλήκτρο, για να επιστρέψετε στον τελευταία επιλεγμένο τρόπο λειτουργίας. Pos: 24 /452-ERZ156-Honeywell/452-ERZBedienung/452-ERZEmm 1\m Μέτρηση εκπομπής ρύπων (όχι σε ελεγκτές τηλεθέρμανσης) ΠΡΟΣΟΧΗ Οι μετρήσεις εκπομπής ρύπων πρέπει να διενεργούνται μόνο από τον καπνοδοχοκαθαριστή. Με πάτημα του πλήκτρου ο λέβητας ρυθμίζεται για διάρκεια 20 λεπτών με βάση το ρυθμισμένο μέγιστο όριο θερμοκρασίας. Ο εναπομείναντας υπολειπόμενος χρόνος εμφανίζεται σε αντίστροφη μέτρηση. Σε λέβητες δύο βαθμίδων λειτουργούν και οι δύο βαθμίδες (μέτρηση με ονομαστική ισχύ). Λειτουργία Ο λέβητας ρυθμίζεται στη μέγιστη θερμοκρασία λέβητα. Όλα τα κυκλώματα θέρμανσης όπως και η παραγωγή ζεστού νερού ρυθμίζουν την τιμή αναφοράς τους στην εκάστοτε μέγιστη θερμοκρασία. ΠΡΟΣΟΧΗ Με το ζεστό νερό υπάρχει κίνδυνος ζεματίσματος, επειδή η θερμοκρασία του ζεστού νερού μπορεί να υπερβαίνει τη ρυθμισμένη θερμοκρασία αναφοράς. Εφαρμογή Ακύρωση Μέτρηση εκπομπής ρύπων από τον καπνοδοχοκαθαριστή. Η μέτρηση εκπομπής ρύπων μπορεί να ακυρωθεί οποιαδήποτε στιγμή με το πλήκτρο ή το πλήκτρο. 30 EL2H-0220GE51 R0308

31 Καμπύλη θέρμανσης Καθορίζει την καμπύλη θέρμανσης για τα κυκλώματα θέρμανσης. Η καμπύλη θέρμανσης περιγράφει τη συμπεριφορά αλλαγής της θερμοκρασίας παροχής ως προς την αλλαγή της εξωτερικής θερμοκρασίας. Σε μία μεγάλη επιφάνεια θέρμανσης, όπως π.χ. ενδοδαπέδιες θερμάνσεις, η καμπύλη θέρμανσης έχει μικρότερη κλίση από ότι σε μία μικρότερη επιφάνεια θέρμανσης (π.χ. καλοριφέρ). Η τιμή ρύθμισης σχετίζεται με τη χαμηλότερη εξωτερική θερμοκρασία, η οποία χρησιμοποιείται στον υπολογισμό των αναγκών θέρμανσης. ΠΡΟΣΟΧΗ Αυτή η παράμετρος πρέπει να ρυθμιστεί από τον εγκαταστάτη και δεν πρέπει να αλλάξει πλέον. Ρύθμιση Πατήστε το κουμπί εισαγωγής î για 3 s. Με περιστροφή του κουμπιού εισαγωγής î επιλέξτε το επιθυμητό κύκλωμα θέρμανσης (ΚΥΧΑΝ, ΚΥΜΑΝ-1 ή ΚΥΜΑΝ-2) και με πάτημα του κουμπιού εισαγωγής î επιβεβαιώστε το. Η θερμοκρασία στατικού υπολογισμού (εγκατάσταση) εμφανίζεται κάτω δεξιά στην οθόνη. Πατήστε το κουμπί εισαγωγής î. Η κλίση της καμπύλης θέρμανσης εμφανίζεται κάτω αριστερά στην οθόνη. Με περιστροφή του κουμπιού εισαγωγής î ρυθμίστε την τιμή της καμπύλης θέρμανσης που αναβοσβήνει (η θερμοκρασία στατικού υπολογισμού αναβοσβήνει επίσης και αλλάζει αυτόματα ανάλογα με την κλίση της καμπύλης θέρμανσης). Επιβεβαιώστε με πάτημα του κουμπιού εισαγωγής î. Εναλλακτικά: Αυτόματη αποδοχή της τιμής μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). Πατήστε το πλήκτρο ένδειξη. για να επιστρέψετε στη βασική EL2H-0220GE51 R

32 Περιοχή ρύθμισης Εργοστασιακή ρύθμιση 0,2... 3,5 Κύκλωμα θέρμανσης χωρίς ανάμιξη (ΚΥΧΑΝ) = 1,5 Κύκλωμα θέρμανσης με ανάμιξη 1 (ΚΥΜΑΝ-1) = 1 Κύκλωμα θέρμανσης με ανάμιξη 2 (ΚΥΜΑΝ-2) = 1 x y a x y α Θερμοκρασία μπόιλερ / παροχής [ C] Εξωτερική θερμοκρασία [ C] θερμοκρασία χώρου [ C] Pos: 26 1\m Επίπεδο επιλογής μενού Η συσκευή ελέγχου διαθέτει ένα επίπεδο επιλογής μενού, το οποίο έχει διαφορετική δομή ανάλογα με την εκάστοτε έκδοση συσκευής. Είσοδος Πατήστε το κουμπί εισαγωγής î για περίπου 3 s. Η επιλογή μενού ξεκινά από το μενού ΩΡΑ ΗΜΕΡ/ΝΙΑ. Περιστρέψτε το κουμπί εισαγωγής î, για να επιλέξετε άλλα μενού. Πατήστε το κουμπί εισαγωγής î, για να επιβεβαιώσετε το επιλεγμένο μενού. 32 EL2H-0220GE51 R0308

33 Pos: Οι λειτουργίες μενού περιγράφονται ακολούθως: Προγραμ ματισμός Διαμόρφω ση Παραμετροποίηση Παράμετρος Ώρα - Ημερομηνία Παράμετροι συστήματος Ζεστό νερό Κύκλωμα θέρμανσης χωρίς ανάμιξη Κύκλωμα θέρμανσης με ανάμιξη 1 Κύκλωμα θέρμανσης με ανάμιξη 2 01 Ώρα Επιλογή γλώσσας 02 Έτος Χρονοπρόγρ αμμα 03 Ημέρα- Μήνας Τρόπος χειρισμού Ζεστό νερό Νύχτα Προστασία από λεγιονέλλα Ημέρα Καμπύλη θέρμανσης Μειωμένη θέρμανση Σύστημα θέρμανσης Καμπύλη θέρμανσης Μειωμένη θέρμανση Σύστημα θέρμανσης 04 Αλλαγή Καλοκαίρι / Όριο θέρμανσης Επαναφορά παραμέτρων Όνομα κυκλώματος θέρμανσης Όνομα κυκλώματος θέρμανσης Όνομα κυκλώματος θέρμανσης Καμπύλη θέρμανσης Μειωμένη θέρμανση Σύστημα θέρμανσης Όνομα κυκλώματος θέρμανσης EL2H-0220GE51 R

34 Pos: 28 1\m Μενού "Ώρα - Ημερομηνία" Σε αυτό το μενού μπορούν να προκαθοριστούν οι ακόλουθες ημερολογιακές τιμές: Ώρα Έτος Ημέρα-Μήνας Λειτουργία αλλαγής ώρας (θερινή / χειμερινή ώρα) ΥΠΟΔΕΙΞΗ Εφαρμογή Είσοδος Ρύθμιση Όλες οι αναφερόμενες τιμές ημέρας έχουν ρυθμιστεί από το εργοστάσιο και κατά κανόνα δεν χρειάζεται να ενημερώνονται. Ένα εσωτερικά προγραμματισμένο ημερολόγιο φροντίζει για την αυτόματη αλλαγή ώρας κατά τις ημερομηνίες αλλαγής θερινής / χειμερινής ώρας που επαναλαμβάνονται ετησίως. Αν χρειάζεται, η αυτόματη αλλαγή ώρας μπορεί να απενεργοποιηθεί. Η τρέχουσα ημέρα της εβδομάδας Δε... Κυ καθορίζεται από τις ημερομηνίες του ημερολογίου και δεν χρειάζεται ρύθμιση. Διορθώσεις σε σπάνιες περιπτώσεις σφάλματος Βλ. 4.2 Επίπεδο επιλογής μενού σελ. 32 Περιστρέψτε το κουμπί εισαγωγής î και επιλέξτε το μενού "Ώρα - Ημερ/νία". Περιστρέψτε το κουμπί εισαγωγής î και επιλέξτε την επιθυμητή ημερολογιακή τιμή (ώρα, έτος, ημέρα - μήνας, αλλαγή). Πατήστε το κουμπί εισαγωγής î και αλλάξτε τη σχετική τιμή με περιστροφή του κουμπιού εισαγωγής î. Πατήστε το κουμπί εισαγωγής î, για να επιβεβαιώσετε τη ρυθμισμένη τιμή. Περιστρέψτε το κουμπί εισαγωγής î, για να επιλέξετε και να αλλάξετε άλλες ημερολογιακές τιμές. Επιστροφή Η επιστροφή στη βασική ένδειξη γίνεται με πάτημα του πλήκτρου ή αυτόματα μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). 34 EL2H-0220GE51 R0308

35 Pos: 29 1\m Μενού "χρονοπρογράμματα" Σε αυτό το μενού μπορείτε να δημιουργήσετε εξατομικευμένα χρονοπρογράμματα για τη λειτουργία θέρμανσης και ζεστού νερού. Σε αυτή την περίπτωση, τα ρυθμισμένα από το εργοστάσιο προγράμματα ΧΡ1 (και εφόσον έχουν απελευθερωθεί επίσης τα ΧΡ2 και ΧΡ3) κάθε κυκλώματος θέρμανσης και του κυκλώματος ζεστού νερού επεγγράφονται με εξατομικευμένους χρόνους λειτουργίας και προδιαγραφόμενες θερμοκρασίες. Αυτό είναι ιδιαίτερα επωφελές όταν πρέπει να δημιουργηθούν αναλόγως προσαρμοσμένα προγράμματα θέρμανσης σε περίπτωση περιοδικά επαναλαμβανόμενων καταμερισμών με διάφορους χρόνους καταμερισμού (π.χ. εργασία με βάρδιες). Για τον προγραμματισμό των χρόνων λειτουργίας προσφέρονται για κάθε ημέρα της εβδομάδας το μέγιστο 3 κύκλοι θέρμανσης με ένα χρόνο ενεργοποίησης / απενεργοποίησης ο καθένας. Κάθε κύκλος θέρμανσης μπορεί, επίσης, να συνδυαστεί με μία προδιαγραφόμενη θερμοκρασία ελεύθερης επιλογής. ΥΠΟΔΕΙΞΗ Είσοδος Επιστροφή Τα εργοστασιακής ρύθμισης προγράμματα δεν χάνονται σε περίπτωση επεγγραφής με εξατομικευμένα προγράμματα. Ωστόσο, τα εξατομικευμένα προγράμματα διαγράφονται σε περίπτωση επαναφόρτωσης των εργοστασιακής ρύθμισης προγραμμάτων και πρέπει να δημιουργηθούν εκ νέου. Για αυτό το λόγο, οι εξατομικευμένοι χρόνοι ενεργοποίησης / απενεργοποίησης καθώς και οι προδιαγραφόμενες θερμοκρασίες πρέπει να εισάγονται στους προβλεπόμενους πίνακες (βλ. 5 Πρωτόκολλο, σελ. 63). Πατήστε το πλήκτρο. Η επιστροφή στη βασική ένδειξη γίνεται με πάτημα του πλήκτρου ή αυτόματα μετά το ρυθμισμένο χρόνο επαναφοράς (βλ Πλήκτρο "Πληροφορίες συστήματος", σελ. 27). EL2H-0220GE51 R

36 Pos: 32 1\m Επιλογή του κυκλώματος ελέγχου Μετά την είσοδο στο μενού "Χρόνοι λειτουργίας" μπορείτε με το κουμπί εισαγωγής î να επιλέξετε τα επιθυμητά κυκλώματα ρύθμισης με την ακόλουθη σειρά: Κύκλωμα θέρμανσης χωρίς ανάμιξη (ΚΥΧΑΝ) Κύκλωμα θέρμανσης με ανάμιξη 1 (ΚΥΜΑΝ-1) Κύκλωμα θέρμανσης με ανάμιξη 2 (ΚΥΜΑΝ-2) Κύκλωμα ζεστού νερού (ΖΝ) Πατήστε το κουμπί εισαγωγής î, για πρόσβαση στο επιλεγμένο κύκλωμα. Pos: Επιλογή του προγράμματος Αν έχουν απελευθερωθεί τα χρονοπρογράμματα ΧΡ2 και ΧΡ3 (βλ. μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1... ΧΡ3, εμφανίζεται η επιλογή προγράμματος. Αν τα χρονοπρογράμματα ΧΡ2 και ΧΡ3 είναι κλειδωμένα, η επιλογή προγράμματος παραλείπεται αυτόματα (μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = ΧΡ1). Pos: 31 1\m Επιλογή ημέρας εβδομάδας και κύκλου Μετά την επιλογή του προγράμματος εμφανίζεται ο πρώτος κύκλος της πρώτης ημέρας της εβδομάδας (ΔΕ-1) καθώς και το σχετικό τμήμα να αναβοσβήνει στην άνω γραμμή του χρόνου. Η επιλογή των άλλων κύκλων γίνεται με περιστροφή του κουμπιού εισαγωγής î και η επιβεβαίωσή τους με πάτημα του κουμπιού εισαγωγής î. 36 EL2H-0220GE51 R0308

37 Προγραμματισμός χρόνων λειτουργίας και θερμοκρασιών κύκλου Pos: 33 1\m Χρόνος ενεργοποίησης Ο χρόνος ενεργοποίησης χαρακτηρίζει την έναρξη θέρμανσης ή την έναρξη καταμερισμού σε περίπτωση που έχει απελευθερωθεί η βελτιστοποίηση ενεργοποίησης. ΥΠΟΔΕΙΞΗ Μετά την επιλογή της ημέρας της εβδομάδας και του σχετικού κύκλου, ο σχετικός χρόνος ενεργοποίησης εμφανίζεται να αναβοσβήνει και μπορεί να ρυθμιστεί με το κουμπί εισαγωγής î. Η γραμμή χρόνου στο άνω τμήμα της οθόνης προσφέρει μία επισκόπηση όλων των προγραμματισμένων κύκλων μεταξύ των ωρών 0:00 και 24:00 την επιλεγμένη ημέρα της εβδομάδας. Ο χρόνος ενεργοποίησης δεν πρέπει να ρυθμίζεται πριν από το χρόνο απενεργοποίησης του προηγούμενου κύκλου και πριν από τις 0:00 η ώρα της επιλεγμένης ημέρας της εβδομάδας. Σε περίπτωση αλλαγής του χρόνου ενεργοποίησης, η σχετική ένδειξη της γραμμής χρόνου προσαρμόζεται στην αριστερή πλευρά. Αν ο χρόνος ενεργοποίησης ρυθμιστεί όμοια με το χρόνο απενεργοποίησης, ο σχετικός κύκλος διαγράφεται. Με την αποδοχή ο κύκλος που ακολουθεί καταλαμβάνει αυτόματα τη θέση του διαγραμμένου κύκλου. Σε περίπτωση μεταγενέστερης προσθήκης ενός χρονικά μετατοπισμένου κύκλου, η σχετική ημέρα της εβδομάδας πρέπει να προγραμματιστεί ξανά. Η αποδοχή του χρόνου ενεργοποίησης που αναβοσβήνει γίνεται με πάτημα του κουμπιού εισαγωγής î. Pos: Χρόνος απενεργοποίησης Ο χρόνος απενεργοποίησης χαρακτηρίζει το τέλος θέρμανσης ή το τέλος καταμερισμού σε περίπτωση που έχει απελευθερωθεί η βελτιστοποίηση ενεργοποίησης. Μετά την αποδοχή του χρόνου ενεργοποίησης, ο σχετικός χρόνος απενεργοποίησης εμφανίζεται να αναβοσβήνει και μπορεί να ρυθμιστεί με το κουμπί εισαγωγής î. EL2H-0220GE51 R

38 Pos: 36 1\m Η γραμμή χρόνου στο άνω τμήμα της οθόνης προσφέρει μία επισκόπηση όλων των προγραμματισμένων κύκλων μεταξύ των ωρών 0:00 και 24:00 την επιλεγμένη ημέρα της εβδομάδας. ΥΠΟΔΕΙΞΗ Ο χρόνος απενεργοποίησης δεν πρέπει να ρυθμίζεται μετά από το χρόνο ενεργοποίησης του επόμενου κύκλου. Σε περίπτωση ρύθμισης του χρόνου ενεργοποίησης, η σχετική ένδειξη της γραμμής χρόνου προσαρμόζεται στη δεξιά πλευρά. Αν ο χρόνος απενεργοποίησης ρυθμιστεί όμοια με το χρόνο ενεργοποίησης, ο σχετικός κύκλος διαγράφεται. Με την αποδοχή ο κύκλος που ακολουθεί καταλαμβάνει αυτόματα τη θέση του διαγραμμένου κύκλου. Σε περίπτωση μεταγενέστερης προσθήκης ενός χρονικά μετατοπισμένου κύκλου, η σχετική ημέρα της εβδομάδας πρέπει να προγραμματιστεί ξανά. Η αποδοχή του χρόνου απενεργοποίησης που αναβοσβήνει γίνεται με πάτημα του κουμπιού εισαγωγής î. Pos: Θερμοκρασία κύκλου Μετά την αποδοχή του χρόνου απενεργοποίησης, η σχετική θερμοκρασία κύκλου εμφανίζεται να αναβοσβήνει και μπορεί να ρυθμιστεί με το κουμπί εισαγωγής î. Στα κυκλώματα θέρμανσης η εμφανιζόμενη θερμοκρασία κύκλου σχετίζεται με την επιθυμητή θερμοκρασία χώρου, ενώ στο κύκλωμα ζεστού νερού με την επιθυμητή κανονική θερμοκρασία ζεστού νερού στον επιλεγμένο κύκλο. Η αποδοχή της θερμοκρασίας κύκλου που αναβοσβήνει γίνεται με πάτημα του κουμπιού εισαγωγής î. Ταυτόχρονα εμφανίζεται για έλεγχο ο τελευταία επιλεγμένος κύκλος αναβοσβήνοντας, ενώ στη συνέχεια μπορείτε να επιλέξετε απευθείας άλλους κύκλους και να τους επεξεργαστείτε ανάλογα με σειρά χρόνος ενεργοποίησης-χρόνος απενεργοποίησηςθερμοκρασία κύκλου. 38 EL2H-0220GE51 R0308

39 Προγραμματισμός χρόνων λειτουργίας (προγράμματα ΧΡ2 και ΧΡ3 κλειδωμένα) Με την είσοδο στο επίπεδο επιλογής μενού εμφανίζεται πάντα πρώτο το μενού "Χρόνοι λειτουργίας". Απελευθέρωση των προγραμμάτων ΧΡ2 και ΧΡ3 στο μενού "Παράμετροι συστήματος" (βλ. 4.2 Επίπεδο επιλογής μενού σελ. 32). ΚΥΧΑΝ Κύκλωμα θέρμανσης χωρίς ανάμιξη ΚΥΜΑΝ-1 Κύκλωμα θέρμανσης με ανάμιξη 1 ΚΥΜΑΝ-2 Κύκλωμα θέρμανσης με ανάμιξη 2 ΖΝ Κύκλωμα ζεστού νερού Κθ Κύκλος θέρμανσης EL2H-0220GE51 R

40 Pos: Στάνταρ χρονοπρόγραμμα (ΧΡ1) για θέρμανση και ζεστό νερό Ενιαία, συνεχής λειτουργία θέρμανσης και ζεστού νερού όλες τις ημέρες της εβδομάδας Στάνταρ πρόγραμμα ΧΡ1 Κύκλωμα θέρμανσης Κύκλωμα θέρμανσης λέβητα Ημέρα Λειτουργία θέρμανσης από έως Δε Κυ 6:00 22:00 Κύκλωμα ζεστού νερού Δε Κυ 5:00 22:00 Κύκλωμα θέρμανσης με ανάμιξη 1 / 2 Δε Κυ 6:00 22:00 40 EL2H-0220GE51 R0308

41 Προγραμματισμός χρόνων λειτουργίας (πρόγραμμα ΧΡ2 και ΧΡ3 απελευθερωμένο) Με την είσοδο στο επίπεδο επιλογής μενού εμφανίζεται πάντα πρώτο το μενού "Χρόνοι λειτουργίας". Απελευθέρωση των προγραμμάτων ΧΡ2 και ΧΡ3 στο μενού "Παράμετροι συστήματος" (βλ. 4.2 Επίπεδο επιλογής μενού σελ. 32). KYXAN KYMAN-1 KYMAN-2 ZNX P1 P2 P3 TP KYMAN-1 ΚΥΧΑΝ Κύκλωμα θέρμανσης χωρίς ανάμιξη ΚΥΜΑΝ-1 Κύκλωμα θέρμανσης με ανάμιξη 1 ΚΥΜΑΝ-2 Κύκλωμα θέρμανσης με ανάμιξη 2 ΖΝ Κύκλωμα ζεστού νερού Κθ Κύκλος θέρμανσης EL2H-0220GE51 R

42 Pos: Στάνταρ πρόγραμμα ΧΡ1 Κύκλωμα θέρμανσης Κύκλωμα θέρμανσης λέβητα Κύκλωμα ζεστού νερού Κύκλωμα θέρμανσης με ανάμιξη 1 / 2 Ημέρα Στάνταρ πρόγραμμα ΧΡ2 Κύκλωμα θέρμανσης Κύκλωμα θέρμανσης μπόιλερ Κύκλωμα ζεστού νερού Κύκλωμα θέρμανσης με ανάμιξη 1 / 2 Λειτουργία θέρμανσης από έως Δε Κυ 6:00 22:00 Δε Κυ 5:00 22:00 Δε Κυ 6:00 22:00 Ημέρα Στάνταρ πρόγραμμα ΧΡ3 Κύκλωμα θέρμανσης Λειτουργία θέρμανσης από έως από έως Δε Πε 6:00 8:00 16:00 22:00 Πα 6:00 8:00 13:00 22:00 Σα Κυ 6:00 22:00 Δε Πε 5:00 8:00 15:30 22:00 Πα 5:00 8:00 12:30 22:00 Σα Κυ 6:00 23:00 Δε Πε 6:00 8:00 16:00 22:00 Πα 6:00 8:00 13:00 22:00 Σα Κυ 7:00 23:00 Ημέρα Λειτουργία θέρμανσης από έως Κύκλωμα θέρμανσης Δε Πα 7:00 18:00 λέβητα Σα Κυ Μειωμένη θέρμανση Κύκλωμα ζεστού Δε Κυ 6:00 18:00 νερού Σα Κυ Μειωμένη θέρμανση Κύκλωμα θέρμανσης Δε Κυ 7:00 18:00 με ανάμιξη 1 / 2 Σα Κυ Μειωμένη θέρμανση 42 EL2H-0220GE51 R0308

43 Αντιγραφή χρονοπρογραμμάτων (ημέρες) Ο ομαδικός προγραμματισμός επιτρέπει την αντιγραφή των χρόνων λειτουργίας και των θερμοκρασιών κύκλου μίας οποιαδήποτε ημέρας της εβδομάδας. 1 σε οποιεσδήποτε ημέρες εντός της εβδομάδας (Δε, Τρ, Τε,... Κυ) 2 σε όλες τις ημέρες της εβδομάδας (Δε Πα) 3 στο σαββατοκύριακο (Σα Κυ) 4 σε όλη την εβδομάδα (Δε Κυ) Ημέρα προέλευσης Εμφάνιση της λειτουργίας αντιγραφής (ημέρες) Βλ. διαγράμματα διαδικασίας, σελ. 46 Πατήστε το κουμπί εισαγωγής î, για να επιβεβαιώσετε τη λειτουργία αντιγραφής. Περιστρέψτε το κουμπί εισαγωγής î, για να επιλέξετε την ημέρα προέλευσης προς αντιγραφή (ΔΕ... ΚΥ). Το εκάστοτε αυτόματο πρόγραμμα ΧΡ1 (ΧΡ2, ΧΡ3) της ημέρας προέλευσης αντιγράφεται στην οθόνη με το σύμβολο χρονοδιακόπτη και το δείκτη προγράμματος. Ημέρα προορισμού Πατήστε το κουμπί εισαγωγής î, για να επιβεβαιώσετε την ημέρα προέλευσης. Εμφανίζεται η ημέρα προορισμού αναβοσβήνοντας. Περιστρέψτε το κουμπί εισαγωγής î για να επιλέξετε τις ακόλουθες τιμές ρύθμισης και να τις επιβεβαιώσετε με πάτημα του κουμπιού εισαγωγής î: τις επόμενες ημέρες προορισμού (Δε Κυ) μεμονωμένα όλες τις ημέρες της εβδομάδας (1 7) ως ομάδα εβδομάδας όλες τις εργάσιμες ημέρες (1 5) ως ομάδα εργάσιμων ημερών τις ημέρες σαββατοκύριακου (6 7) ως ομάδα σαββατοκύριακου Η αποδοχή επιβεβαιώνεται με την επιβεβαίωση ΑΝΤΙΓΡΑΦΗ ΗΜΕΡΑΣ ΟΚ. EL2H-0220GE51 R

44 Μετά την επιβεβαίωση εμφανίζονται αυτόματα με κάθε επιπλέον πάτημα του κουμπιού εισαγωγής î οι επόμενες ημέρες προορισμού διαδοχικά, τις οποίες αν χρειάζεται μπορείτε να παραλείψετε και να αποδεχτείτε. Η επιστροφή στη βασική ένδειξη γίνεται απευθείας μετά το πάτημα του πλήκτρου. ΥΠΟΔΕΙΞΗ Μπορούν να αντιγραφούν μόνο ολόκληρες ημέρες με όλους τους κύκλους και τις προδιαγραφόμενες θερμοκρασίες και το εκάστοτε πρόγραμμα. Pos: Αντιγραφή χρονοπρογραμμάτων (ημέρες) Ο ομαδικός προγραμματισμός επιτρέπει επίσης την αντιγραφή όλων των χρόνων λειτουργίας και των προδιαγραφόμενων θερμοκρασιών ενός κυκλώματος θέρμανσης σε ένα άλλο κύκλωμα θέρμανσης. Κύκλωμα προέλευσης Εμφάνιση της λειτουργίας αντιγραφής (κυκλώματα θέρμανσης) Βλ. διαγράμματα διαδικασίας, σελ. 46 Πατήστε το κουμπί εισαγωγής î, για να επιβεβαιώσετε τη λειτουργία αντιγραφής. Περιστρέψτε το κουμπί εισαγωγής î, για να επιλέξετε το κύκλωμα προέλευσης προς αντιγραφή (ΚΥΧΑΝ, ΚΥΜΑΝ-1, ΚΥΜΑΝ-2, ΖΝ). Αν έχουν απελευθερωθεί τα αυτόματα προγράμματα XP1, XP2 κα P3 (βλ. μενού "Παράμετροι συστήματος", παράμετρος Χρονοπρόγραμμα = XP1... XP3), μπορείτε να επιλέξετε το επιθυμητό χρονοπρόγραμμα XP1, XP2 ή XP3 του κυκλώματος προέλευσης. Χωρίς την απελευθέρωση, η επιλογή προγράμματος παραλείπεται. 44 EL2H-0220GE51 R0308
