ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ IsoFast C+F 35EA + F 35E-Hmod

Transcript

1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ IsoFast C+F 35EA + F 35E-Hmod

2 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΕΠΙΤΟΙΧΟΥ ΛΕΒΗΤΑ ΑΕΡΙΟΥ ISOFAST 35 EA + Hmod ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΣΥΣΚΕΥΗΣ 1. Γενικός διακόπτης για άναμμα / σβήσιμο του λέβητα 2. Απενεργοποίηση του τηλεχειριστηρίου όταν το κουμπί φωτίζεται 3. Ενεργοποίηση της λειτουργίας παραγωγής ζεστού νερού χρήσης όταν το κουμπί φωτίζεται (κατά την λειτουργία χωρίς τηλεχειριστήριο) 4. Ενεργοποίηση της λειτουργίας θέρμανσης όταν το κουμπί φωτίζεται (κατά την λειτουργία χωρίς τηλεχειριστήριο) 5. Ρύθμιση της θερμοκρασίας ζεστού νερού χρήσης (κατά την λειτουργία χωρίς τηλεχειριστήριο) 6. Ρύθμιση της θερμοκρασίας νερού θέρμανσης (κατά την λειτουργία χωρίς τηλεχειριστήριο) 7. Οθόνη ενδείξεων 8. Ενδεικτική λυχνία λειτουργίας (πράσινη) 9. Ενδεικτική λυχνία ανωμαλίας στην λειτουργία (κόκκινη που αναβοσβήνει) 10. Ενδεικτική λυχνία λειτουργίας του καυστήρα (κίτρινη)

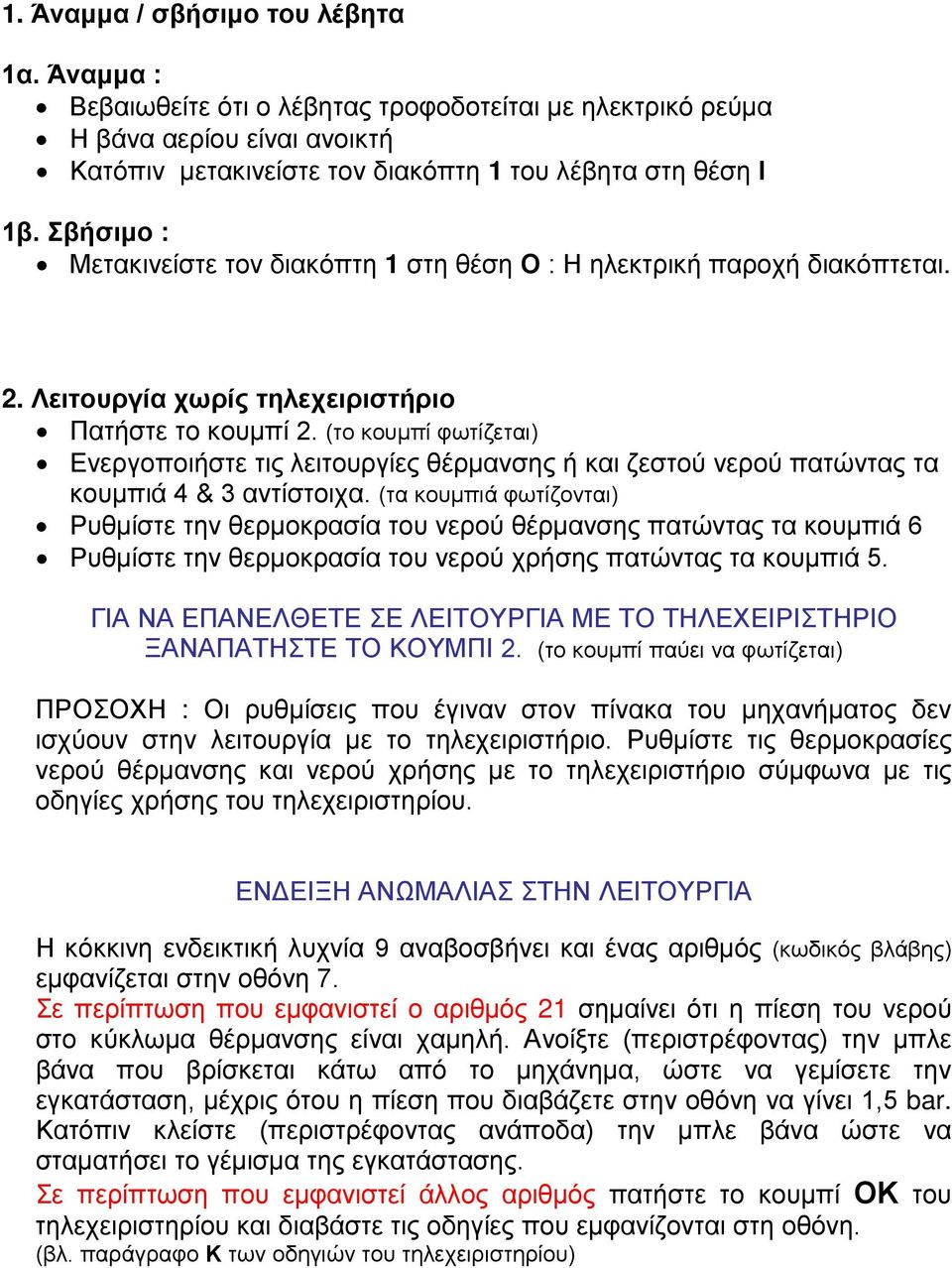

3 1. Άναμμα / σβήσιμο του λέβητα 1α. Άναμμα : Βεβαιωθείτε ότι ο λέβητας τροφοδοτείται με ηλεκτρικό ρεύμα Η βάνα αερίου είναι ανοικτή Κατόπιν μετακινείστε τον διακόπτη 1 του λέβητα στη θέση Ι 1β. Σβήσιμο : Μετακινείστε τον διακόπτη 1 στη θέση Ο : Η ηλεκτρική παροχή διακόπτεται. 2. Λειτουργία χωρίς τηλεχειριστήριο Πατήστε το κουμπί 2. (το κουμπί φωτίζεται) Ενεργοποιήστε τις λειτουργίες θέρμανσης ή και ζεστού νερού πατώντας τα κουμπιά 4 & 3 αντίστοιχα. (τα κουμπιά φωτίζονται) Ρυθμίστε την θερμοκρασία του νερού θέρμανσης πατώντας τα κουμπιά 6 Ρυθμίστε την θερμοκρασία του νερού χρήσης πατώντας τα κουμπιά 5. ΓΙΑ ΝΑ ΕΠΑΝΕΛΘΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΞΑΝΑΠΑΤΗΣΤΕ ΤΟ ΚΟΥΜΠΙ 2. (το κουμπί παύει να φωτίζεται) ΠΡΟΣΟΧΗ : Οι ρυθμίσεις που έγιναν στον πίνακα του μηχανήματος δεν ισχύουν στην λειτουργία με το τηλεχειριστήριο. Ρυθμίστε τις θερμοκρασίες νερού θέρμανσης και νερού χρήσης με το τηλεχειριστήριο σύμφωνα με τις οδηγίες χρήσης του τηλεχειριστηρίου. ΕΝΔΕΙΞΗ ΑΝΩΜΑΛΙΑΣ ΣΤΗΝ ΛΕΙΤΟΥΡΓΙΑ Η κόκκινη ενδεικτική λυχνία 9 αναβοσβήνει και ένας αριθμός (κωδικός βλάβης) εμφανίζεται στην οθόνη 7. Σε περίπτωση που εμφανιστεί ο αριθμός 21 σημαίνει ότι η πίεση του νερού στο κύκλωμα θέρμανσης είναι χαμηλή. Ανοίξτε (περιστρέφοντας) την μπλε βάνα που βρίσκεται κάτω από το μηχάνημα, ώστε να γεμίσετε την εγκατάσταση, μέχρις ότου η πίεση που διαβάζετε στην οθόνη να γίνει 1,5 bar. Κατόπιν κλείστε (περιστρέφοντας ανάποδα) την μπλε βάνα ώστε να σταματήσει το γέμισμα της εγκατάστασης. Σε περίπτωση που εμφανιστεί άλλος αριθμός πατήστε το κουμπί ΟΚ του τηλεχειριστηρίου και διαβάστε τις οδηγίες που εμφανίζονται στη οθόνη. (βλ. παράγραφο Κ των οδηγιών του τηλεχειριστηρίου)

4 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΒΑΣΙΚΕΣ ΡΥΘΜΙΣΕΙΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Α. Ρύθμιση ώρας Β. Ρύθμιση ημερομηνίας ΔΥΝΑΤΟΤΗΤΕΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Γ. Ενεργοποίηση / Απενεργοποίηση της λειτουργίας θέρμανσης Δ. Ενεργοποίηση του εργοστασιακού εβδομαδιαίου προγράμματος E. Πρόσκαιρη αλλαγή του εβδομαδιαίου προγράμματος με μείωση ή αύξηση της θερμοκρασίας οποιαδήποτε στιγμή της ημέρας ΣΤ. Δημιουργία προσωπικού εβδομαδιαίου προγράμματος για κάθε ημέρα της εβδομάδας με δύο θερμοκρασίες : θερμοκρασία CONFORT για τις ώρες που βρίσκεστε στο σπίτι και θερμοκρασία ECO για τις ώρες απουσίας σας ή την νύκτα. Ζ. Ρύθμιση της θερμοκρασίας εκτός προγράμματος ορίζοντας μία μόνο σταθερή θερμοκρασία για όλο το 24ώρο Η. Πρόγραμμα Διακοπών ορίζοντας την επιθυμητή θερμοκρασία και τις ημέρες αναχώρησης και επιστροφής σας Θ. Ρύθμιση της θερμοκρασίας του νερού χρήσης μεταξύ 38 ο C και 60 ο C (συνιστώμενη θερμοκρασία περίπου 45 ο C) Ι. Κλείδωμα / ξεκλείδωμα των κουμπιών του χειριστηρίου Κ. Ειδοποίηση σε περίπτωση οποιασδήποτε ανωμαλίας στη λειτουργία

5 H σωστή ρύθμιση προσφέρει άνεση και οικονομία Α και Β. Ρύθμιση ώρας και ημερομηνίας Ροή λειτουργιών : Κάθε πάτημα στο κουμπί C σας μεταφέρει στο προηγούμενο επίπεδο 1.Πρόσβαση στο μενού του χρήστη Πατήστε MENU για να εμφανισθεί το διπλανό μενού REGLER T o CONFORT (ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ CONFORT) REGLER T o ECO (ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ECO) (ΠΡΟΓΡΑΜΜΑ) REGLER EAU CHAUDE (ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ) CHAUFFAGE M/A (ΘΕΡΜΑΝΣΗ ΕΚΚΙΝΗΣΗ - ΠΑΥΣΗ) VACANCES (ΔΙΑΚΟΠΕΣ) REGLER HEURE (ΡΥΘΜΙΣΗ ΩΡΑΣ) REGLER DATE (ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ) 2.Ρύθμιση ώρας Χρησιμοποιείστε τα βέλη για να διαλέξετε από το παραπάνω μενού την επιλογή REGLER HEURE REGLER HEURE ΟΚ 17:23 + ΟΚ 2.Ρύθμιση ημερομηνίας Χρησιμοποιείστε τα βέλη για να διαλέξετε από το παραπάνω μενού την επιλογή REGLER DATE REGLER DATE ΟΚ MAR14/JAN/03 + ΟΚ Γ. Ενεργοποίηση / Απενεργοποίηση της λειτουργίας θέρμανσης Πατήστε MENU + για να διαλέξετε από το διπλανό μενού CHAUFFAGE M/A REGLER EAU CHAUDE CHAUFFAGE M/A.. ΟΚ 1. Ενεργοποίηση παύση θέρμανσης CHAUFFAGE M/A ΟΚ ARRET MARCHE ΟΚ ( ΠΑΥΣΗ ) ( ΕΚΚΙΝΗΣΗ ) 2. Απενεργοποίηση θέρμανσης CHAUFFAGE M/A ΟΚ MARCHE ARRET ΟΚ ( ΕΚΚΙΝΗΣΗ ) ( ΠΑΥΣΗ )

6 Δ. Ενεργοποίηση του εργοστασιακού προγράμματος Ροή λειτουργιών : Κάθε πάτημα στο κουμπί C σας μεταφέρει στο προηγούμενο επίπεδο 1.Ενεργοποίηση εβδομαδιαίου προγράμματος Πατήστε μία φορά το PROG, το τηλεχειριστήριο παρουσιάζει την εξής οθόνη : Κάθε πάτημα στο κουμπί PROG αντιστρέφει τη λειτουργία από ACTIF (ενεργό) σε INACTIF (ανενεργό) 12 INACTIF ή 12 ACTIF Όταν εμφανισθεί η λειτουργία ACTIF (ενεργό) περιμένετε 5 δευτερόλεπτα, η οθόνη θα επιστρέψει στην κανονική της μορφή και η επιλογή μας θα εχει ενεργοποιηθεί. 2. Πρόσβαση στο εργοστασιακό πρόγραμμα Πατήστε MENU + για να διαλέξετε από το διπλανό μενού REGLER T o CONFORT REGLER T o ECO (ΕΡΓΟΣΤΑΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ) ΟΚ + INITIAL ΟΚ LUNDI (Δευτέρα) Βγαίνουμε από το μενού πατώντας το C και έτσι ενεργοποιείται το εγκαταστημένο από το εργοστάσιο πρόγραμμα :.. ΟΚ Από Δευτέρα έως Παρασκευή Το Σαββατοκύριακο ECO CONFORT ECO CONFORT ECO CONFORT 23H00 >> 6H00 >> 8H00 >> 16H00 >> 23H00 23H00 >> 7H00 >> 23H00 Θερμοκρασία ECO 16 o C Θερμοκρασία CONFORT 19 o C E. Πρόσκαιρη αλλαγή του εβδομαδιαίου προγράμματος Ένα πάτημα σε ένα από τα βέλη εμφανίζει το μενού ρύθμισης της θερμοκρασίας χώρου: REGLER T o AMBIANTE REGLER T o AMBIANTE ΟΚ 22 O C 20 O C ΕΠΙΒΕΒΑΙΩΣΗ ΜΕ ΟΚ Αυτή η ρύθμιση χάνεται μόλις το πρόγραμμα αλλάξει επιθυμητή θερμοκρασία μεταξύ ECO/CONFORT

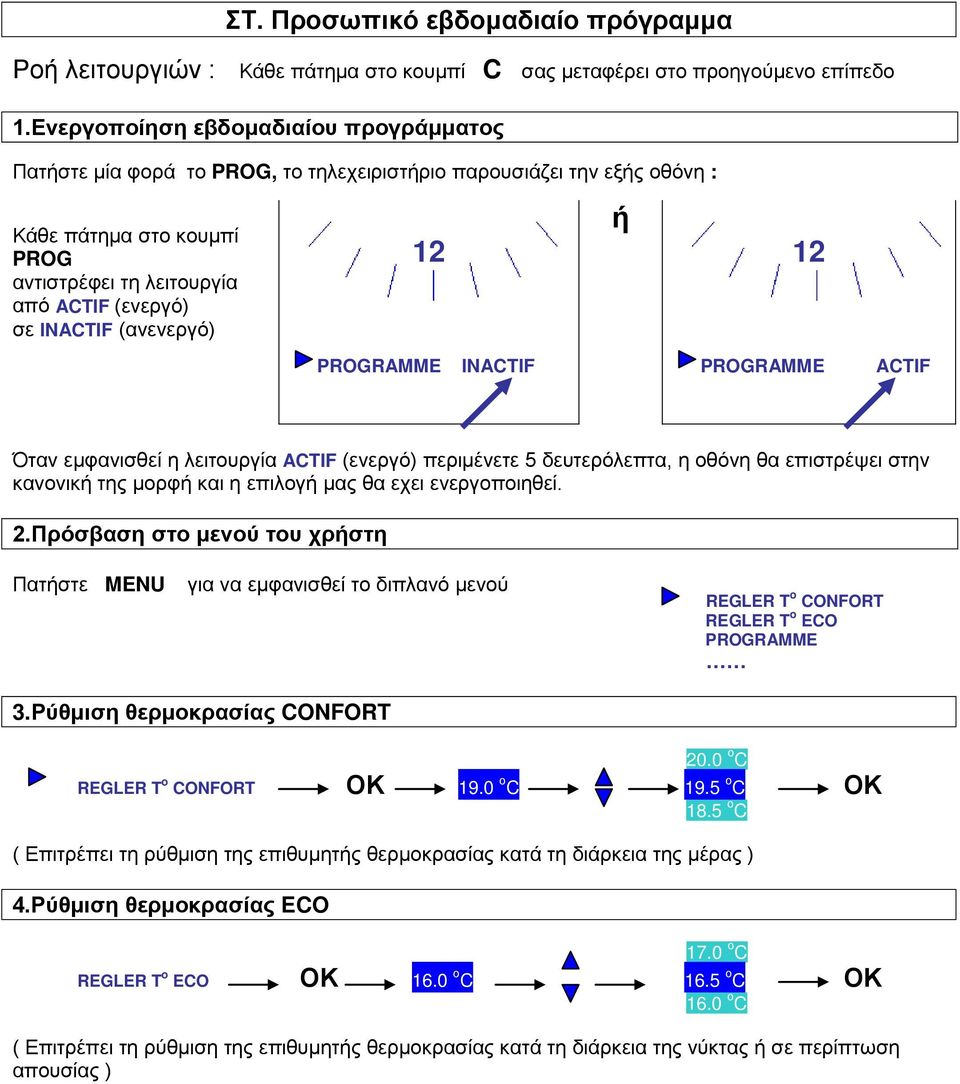

7 ΣΤ. Προσωπικό εβδομαδιαίο πρόγραμμα Ροή λειτουργιών : Κάθε πάτημα στο κουμπί C σας μεταφέρει στο προηγούμενο επίπεδο 1.Ενεργοποίηση εβδομαδιαίου προγράμματος Πατήστε μία φορά το PROG, το τηλεχειριστήριο παρουσιάζει την εξής οθόνη : Κάθε πάτημα στο κουμπί PROG αντιστρέφει τη λειτουργία από ACTIF (ενεργό) σε INACTIF (ανενεργό) 12 INACTIF ή 12 ACTIF Όταν εμφανισθεί η λειτουργία ACTIF (ενεργό) περιμένετε 5 δευτερόλεπτα, η οθόνη θα επιστρέψει στην κανονική της μορφή και η επιλογή μας θα εχει ενεργοποιηθεί. 2.Πρόσβαση στο μενού του χρήστη Πατήστε MENU για να εμφανισθεί το διπλανό μενού REGLER T o CONFORT REGLER T o ECO 3.Ρύθμιση θερμοκρασίας CONFORT 20.0 ο C REGLER T o CONFORT ΟΚ 19.0 ο C 19.5 ο C ΟΚ 18.5 ο C ( Επιτρέπει τη ρύθμιση της επιθυμητής θερμοκρασίας κατά τη διάρκεια της μέρας ) 4.Ρύθμιση θερμοκρασίας ECO 17.0 ο C REGLER T o ECO ΟΚ 16.0 ο C 16.5 ο C ΟΚ 16.0 ο C ( Επιτρέπει τη ρύθμιση της επιθυμητής θερμοκρασίας κατά τη διάρκεια της νύκτας ή σε περίπτωση απουσίας )

8 5.Πρόγραμμα ΟΚ Επιτρέπει να δημιουργήσετε το προσωπικό σας εβδομαδιαίο πρόγραμμα. (ΔΕΥΤΕΡΑ) LUNDI ΟΚ MARDI (ΤΡΙΤΗ) MERCREDI (ΤΕΤΑΡΤΗ) JEUDI (ΠΕΜΠΤΗ) VENDREDI (ΠΑΡΑΣΚΕΥΗ) SAMEDI (ΣΑΒΒΑΤΟ) DIMANCHE (ΚΥΡΙΑΚΗ) INITIAL (ΑΛΛΑΓΗ) MODIFIER COPIER VERS (ΑΝΤΙΓΡΑΦΗ ΣΕ ) ΟΚ Τα τετράγωνα δείχνουν τις ώρες κατά τις οποίες ο λέβητας θα παρέχει θερμοκρασία CONFORT (π.χ. 19,5 ο C από 16:00 έως 23:00 και από 6:00 έως 8:00) Τα λευκά δείχνουν τις ώρες κατά τις οποίες ο λέβητας θα παρέχει θερμοκρασία ΕCO (π.χ. 16,5 ο C από 8:00 έως 16:00 και από 23:00 έως 6:00) Όταν εμφανίζεται αυτό το σύμβολο πιέζοντας τα βέλη προσθέτουμε τετράγωνα τα οποία δηλώνουν τις ώρες λειτουργίας σε θερμοκρασία CONFORT Πατήστε το PROG για εναλλαγή από την θερμοκρασία CONFORT στην θερμοκρασία ΕCO Όταν εμφανίζεται αυτό το σύμβολο πιέζοντας τα βέλη προσθέτουμε λευκά τα οποία δηλώνουν τις ώρες λειτουργίας σε θερμοκρασία ECO Πατήστε το PROG για να επιβεβαιώσετε την επιλογή σας.

9 Συνεχίστε με τον ίδιο τρόπο για κάθε μία από τις ημέρες της εβδομάδας ή χρησιμοποιήστε την αντιγραφή σε άλλη ημέρα ως εξής : (π.χ. αντιγραφή από ΔΕΥΤΕΡΑ ΣΕ ΤΡΙΤΗ) LUNDI (ΔΕΥΤΕΡΑ) ΟΚ MODIFIER ΟΚ LUNDI (ΔΕΥΤΕΡΑ) ΟΚ MARDI (ΤΡΙΤΗ) COPIER VERS MARDI (ΤΡΙΤΗ) MERCREDI (ΤΕΤΑΡΤΗ) JEUDI (ΠΕΜΠΤΗ) VENDREDI (ΠΑΡΑΣΚΕΥΗ) SAMEDI (ΣΑΒΒΑΤΟ) DIMANCHE (ΚΥΡΙΑΚΗ) Ζ. Ρύθμιση της θερμοκρασίας εκτός προγράμματος Ροή λειτουργιών : Κάθε πάτημα στο κουμπί C σας μεταφέρει στο προηγούμενο επίπεδο 1. Απενεργοποίηση του εβδομαδιαίου προγράμματος Κάθε πάτημα στο κουμπί PROG αντιστρέφει τη λειτουργία από ACTIVE (ενεργό) σε INACTIF (ανενεργό) PROG ACTIF PROG INACTIF Επιλέξτε την θέση INACTIF. Μετά από 5 δευτερόλεπτα η οθόνη επανέρχεται και η επιλογή επιβεβαιώνεται. 2.Πρόσβαση στο μενού του χρήστη Πατήστε MENU + για να εμφανισθεί το διπλανό μενού REGLER T o AMBIANTE 3.Ρύθμιση θερμοκρασίας AMBIANTE 20.0 ο C REGLER T o AMBIANTE ΟΚ 19.0 ο C 19.5 ο C ΟΚ 18.5 ο C ( Επιτρέπει τη ρύθμιση της επιθυμητής θερμοκρασίας συνεχώς )

10 1.Πρόσβαση στο μενού του χρήστη Η. Πρόγραμμα Διακοπών Πατήστε MENU + για να εμφανισθεί το διπλανό μενού VACANCES 2.Ενεργοποίηση του προγράμματος ΔΙΑΚΟΠΩΝ Καθορίστε την επιθυμητή θερμοκρασία διακοπών και τις ημερομηνίες αναχώρησης και επιστροφής. DATE DEPART (ΗΜΕΡΟΜ. ΑΝΑΧΩΡΗΣΗΣ) DATE RETOUR (ΗΜΕΡΟΜ. ΕΠΙΣΤΡΟΦΗΣ) VACANCES OK + OK T o VACANCES (ΘΕΡΜΟΚΡΑΣΙΑ ΔΙΑΚΟΠΩΝ) ANNULATION (ΑΚΥΡΩΣΗ) Θ. Ρύθμιση της θερμοκρασίας του νερού χρήσης Ροή λειτουργιών : Κάθε πάτημα στο κουμπί C σας μεταφέρει στο προηγούμενο επίπεδο 1.Πρόσβαση στο μενού του χρήστη Πατήστε MENU + για να εμφανισθεί το διπλανό μενού REGLER EAU CHAUDE (ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ) 3.Ρύθμιση θερμοκρασίας του νερού χρήσης 52 ο C REGLER EAU CHAUDE ΟΚ 50 ο C 51 ο C ΟΚ (ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ) 49 ο C ( Επιτρέπει τη ρύθμιση της επιθυμητής θερμοκρασίας του νερού χρήσης - συνιστώμενη θερμοκρασία περίπου 45 ο C ) Ι. Κλείδωμα / ξεκλείδωμα των κουμπιών του χειριστηρίου Πατήστε ταυτόχρονα τα κουμπιά C και OK για 3 δευτερόλεπτα ώστε να «κλειδώσουν» τα κουμπιά του χειριστηρίου. Επαναλάβετε για «ξεκλείδωμα».

11 Κ. Ειδοποίηση σε περίπτωση οποιασδήποτε ανωμαλίας στη λειτουργία Σε περίπτωση οποιασδήποτε ανωμαλίας στην λειτουργία η κόκκινη ενδεικτική λυχνία της συσκευής και του τηλεχειριστηρίου αναβοσβήνουν και ταυτόχρονα εμφανίζεται ένα σύμβολο βλάβης. Α) απλό πρόβλημα : το τηλεχειριστήριο σας δίνει οδηγίες για την διόρθωση της ανωμαλίας. Β) σύνθετο πρόβλημα : το τηλεχειριστήριο σας ενημερώνει ότι πρέπει να τηλεφωνήσετε στο service (CONTACTER SAV) αναφέροντας και την περιγραφή της βλάβης που εμφανίζεται στο τηλεχειριστήριο. SAUNIER DUVAL HELLAS
