ΜΕΛΕΤΗ ΑΕΙΦΟΡΙΚΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ

Transcript

1 ΔΗΜΟΣ ΤΥΡΝΑΒΟΥ (Α & Β ΦΑΣΗ) ΣΠΥΡΙΔΗΣ Α. - ΚΟΥΤΑΛΟΥ Β. ΥΕΤΟΣ Μελετητική Εταιρία - Πλ. Ναυαρίνου 3 ΤΚ ΘΕΣΣΑΛΟΝΙΚΗ Τηλ Fax yetos@otenet.gr ΓΕΩΡΓΟΠΟΥΛΟΣ ΝΙΚΟΛΑΟΣ Πολιτικός Μηχανικός ΤΖΙΑΜΠΑΖΗ ΕΛΕΝΗ Αρχιτέκτων Μηχανικός ΑΡΩΝΗΣ ΚΩΝ/ΝΟΣ Αρχιτέκτων Μηχανικός

2 ΔΙΑΡΘΡΩΣΗ ΜΕΛΕΤΗΣ Α ΦΑΣΗ ΕΚΘΕΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΤΟΠΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ ΣΥΛΛΟΓΗ ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΑΝΑΛΥΣΗ ΑΙΤΙΩΝ ΚΑΙ ΤΑΣΕΩΝ ΙΕΡΑΡΧΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Β ΦΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΚΑΙ ΥΔΡΑΥΛΙΚΗ ΠΡΟΤΑΣΗ ΔΙΑΤΥΠΩΣΗ ΠΡΟΤΕΙΝΟΜΕΝΩΝ ΛΥΣΕΩΝ ΔΙΑΜΟΡΦΩΣΗ ΚΑΙ ΘΕΣΠΙΣΗ ΣΤΟΧΩΝ Γ ΦΑΣΗ ΔΙΑΜΟΡΦΩΣΗ ΟΡΙΣΤΙΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΠΑΡΕΜΒΑΣΕΩΝ ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΤΕΛΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ ΣΕ ΕΠΙΠΕΔΟ ΟΡΙΣΤΙΚΗΣ ΜΕΛΕΤΗΣ ΣΥΝΤΑΞΗ ΤΕΥΧΩΝ ΔΗΜΟΠΡΑΤΗΣΗΣ ΜΕΛΕΤΗ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΕΠΙΠΤΩΣΕΩΝ

3 Α ΦΑΣΗ ΕΚΘΕΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ

4 Α ΦΑΣΗ ΕΚΘΕΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΣΥΛΛΟΓΗ ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗ ΠΕΡΙΟΧΗΣ ΜΕΛΕΤΗΣ ΤΟΠΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ ΕΦΑΡΜΟΓΗ ΙΔΙΟΚΤΗΣΙΩΝ ΑΠΟ ΣΤΟΙΧΕΙΑ ΟΚΧΕ ΕΝΤΟΠΙΣΜΟΣ ΠΡΟΒΛΗΜΑΤΩΝ

5 ΣΥΛΛΕΧΘΕΝΤΑ ΣΤΟΙΧΕΙΑ ΒΙΒΛΙΑ - ΜΕΛΕΤΕΣ: 32 Χρονική Διάρκεια: σήμερα ΕΠΙΣΤΗΜΟΝΙΚΕΣ ΕΡΓΑΣΙΕΣ: 24 Χρονική Διάρκεια: σήμερα ΑΛΛΗΛΟΓΡΑΦΙΑ και ΕΓΓΡΑΦΑ ΥΠΗΡΕΣΙΩΝ: 20 Χρονική Διάρκεια: σήμερα ΧΑΡΤΟΓΡΑΦΙΚΟ ΥΠΟΒΑΘΡΟ: Χάρτες Γ.Υ.Σ. Κλίμακας 1: Χάρτες Γ.Υ.Σ. Κλίμακας 1:5.000 Χάρτες Ι.Γ.Μ.Ε. Κλίμακας 1: Ορθοφωτοχάρτες Αεροφωτογραφίες

6 ΠΕΡΙΟΧΗ ΜΕΛΕΤΗΣ (ΔΟΡΥΦΟΡΙΚΗ ΕΙΚΟΝΑ) ΤΥΡΝΑΒΟΣ ΑΡΓΥΡΟΠΟΥΛΙ ΑΜΠΕΛΩΝΑΣ

7 ΠΕΡΙΟΧΗ ΜΕΛΕΤΗΣ (ΟΡΘΟΦΩΤΟΧΑΡΤΗΣ)

8 ΠΕΡΙΟΧΗ ΜΕΛΕΤΗΣ (ΑΕΡΟΦΩΤΟΓΡΑΦΙΑ 1954)

9 ΤΟΠΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ

10 ΤΟΠΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ (ΜΕ ΕΠΙΚΟΛΛΗΣΗ ΣΤΟΝ ΟΡΘΟΦΩΤΟΧΑΡΤΗ)

11 ΤΟΠΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ (ΜΕ ΕΠΙΚΟΛΛΗΣΗ ΣΤΗΝ ΑΕΡΟΦΩΤΟΓΡΑΦΙΑ ΤΟΥ 1954)

12 ΤΟΠΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ ΥΨΟΜΕΤΡΙΚΗ ΑΠΟΤΥΠΩΣΗ ΤΗΣ ΠΕΡΙΟΧΗΣ ΤΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ ΑΠΟΤΥΠΩΣΗ ΘΥΡΟΦΡΑΓΜΑΤΟΣ ΑΡΔΕΥΤΙΚΩΝ ΚΑΝΑΛΙΩΝ ΒΥΘΟΜΕΤΡΙΚΗ ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΛΙΜΝΗΣ ΠΕΡΙΟΔΟΣ ΑΠΟΤΥΠΩΣΗΣ: 31 Οκτωβρίου 17 Νοεμβρίου 2005

13 ΣΤΟΙΧΕΙΑ ΤΟΠΟΓΡΑΦΙΚΗΣ ΜΕΛΕΤΗΣ ΕΜΒΑΔΑ ΑΠΟΤΥΠΩΜΕΝΩΝ ΕΚΤΑΣΕΩΝ: Συνολική έκταση: περί τα 1000 στρ. 800 στρ. Αγροτικές καλλιέργειες, θάμνοι, συστάδες δένδρων 200 στρ. Πυκνή βλάστηση, καλαμιώνες, βάλτοι 8 στρ. Υφιστάμενη λίμνη* ΙΔΡΥΘΕΝΤΑ ΤΡΙΓΩΝΟΜΕΤΡΙΚΑ: 9 ΣΤΑΣΕΙΣ: 134 ΣΗΜΕΙΑ ΛΕΠΤΟΜΕΡΕΙΩΝ: 4712 *για την υψομετρική αποτύπωση του πυθμένα της υφιστάμενης λίμνης χρησιμοποιήθηκε πλωτό μέσο

14 ΣΤΟΙΧΕΙΑ ΤΟΠΟΓΡΑΦΙΚΗΣ ΜΕΛΕΤΗΣ ΑΠΟΤΥΠΩΜΕΝΕΣ ΕΚΤΑΣΕΙΣ Υφιστάμενη λίμνη Αγροτικές καλλιέργειες, θάμνοι, συστάδες δένδρων Πυκνή βλάστηση, καλαμιώνες, βάλτοι Αγροτικές καλλιέργειες, θάμνοι, συστάδες δένδρων

15 ΣΤΟΙΧΕΙΑ ΤΟΠΟΓΡΑΦΙΚΗΣ ΜΕΛΕΤΗΣ ΤΡΙΓΩΝΟΜΕΤΡΙΚΟ ΔΙΚΤΥΟ

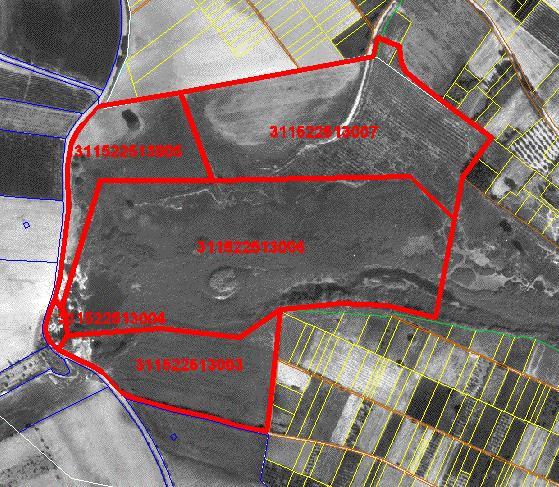

16 ΚΤΗΜΑΤΟΛΟΓΙΟ ΙΔΙΟΚΤΗΣΙΕΣ ΕΦΑΡΜΟΓΗ ΙΔΙΟΚΤΗΣΙΩΝ ΒΑΣΕΙ ΚΤΗΜΑΤΟΛΟΓΙΟΥ ΠΡΟΒΛΗΜΑ ΙΔΙΟΚΤΗΣΙΩΝ Τμήματα της λίμνης αποτελούν ιδιοκτησίες και όχι δημόσιες εκτάσεις ΚΑΕΚ των ΙΔΙΟΚΤΗΣΙΩΝ:

17 ΚΤΗΜΑΤΟΛΟΓΙΟ ΙΔΙΟΚΤΗΣΙΕΣ ΙΔΙΟΚΤΗΣΙΕΣ

18 ΚΤΗΜΑΤΟΛΟΓΙΟ ΙΔΙΟΚΤΗΣΙΕΣ

19 Β ΦΑΣΗ ΥΔΡΑΥΛΙΚΗ ΚΑΙ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΡΟΤΑΣΗ

20 Β ΦΑΣΗ - ΣΤΟΧΟΙ ΥΔΡΑΥΛΙΚΗ ΚΑΙ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΡΟΤΑΣΗ ΑΥΞΗΣΗ ΕΠΙΦΑΝΕΙΑΣ ΚΑΙ ΟΓΚΟΥ ΛΙΜΝΗΣ ΟΡΘΟΛΟΓΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΥΔΑΤΩΝ ΑΙΣΘΗΤΙΚΗ ΑΝΑΒΑΘΜΙΣΗ ΠΕΡΙΟΧΗΣ ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΑΝΤΙΠΛΗΜΜΥΡΙΚΗ ΠΡΟΣΤΑΣΙΑ ΤΟΥΡΙΣΤΙΚΗ ΑΞΙΟΠΟΙΗΣΗ ΟΙΚΟΝΟΜΙΚΟ ΚΟΣΤΟΣ Αλληγορική Εικόνα κατά Erhard-Cassegrain- Margat, Ανασχεδιασμένη για τις ανάγκες της μελέτης: «ΜΕΛΕΤΗ ΑΕΙΦΟΡΙΚΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ»

21 ΠΡΟΤΑΣΕΙΣ ΥΔΡΑΥΛΙΚΩΝ ΕΡΓΩΝ ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΩΝ ΕΡΓΩΝ ΚΕΦΑΛΗΣ ΤΟΥ ΑΡΔΕΥΤΙΚΟΥ ΔΙΚΤΥΟΥ ΑΝΑΚΑΤΑΣΚΕΥΗ - ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΘΥΡΟΦΡΑΓΜΑΤΩΝ ΚΑΤΑΣΚΕΥΗ ΥΠΕΡΧΕΙΛΙΣΤΗ ΠΑΡΟΧΗΣ 100ετίας ΣΥΝΤΗΡΗΣΗ - ΑΝΑΚΑΤΑΣΚΕΥΗ ΚΕΦΑΛΗΣ ΑΡΔΕΥΤΙΚΗΣ ΔΙΩΡΥΓΑΣ ΣΥΝΤΗΡΗΣΗ - ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΤΜΗΜΑΤΟΣ ΑΡΔΕΥΤΙΚΗΣ ΔΙΩΡΥΓΑΣ ΥΠΟΒΟΗΘΗΣΗ ΑΡΔΕΥΣΕΩΝ ΤΩΝ ΠΑΡΑΛΙΜΝΙΩΝ ΚΑΛΛΙΕΡΓΕΙΩΝ (κατασκευή υδροληψιών και σύνδεσή τους με υφιστάμενη γεώτρηση)

22 ΕΚΤΙΜΗΣΗ ΥΔΑΤΙΚΟΥ ΙΣΟΖΥΓΙΟΥ ΕΙΣΡΟΕΣ ΣΤΗ ΛΙΜΝΗ Επιφανειακές (κατακρημνίσματα) Υπόγειες (παροχή πηγών Μάτι Τυρνάβου) ΕΚΡΟΕΣ ΑΠΟ ΤΗ ΛΙΜΝΗ Αρδεύσεις (αρδευτικό δίκτυο και παραλίμνιες καλλιέργειες) Εξάτμιση Παροχή ρέματος κατάντη

23 ΥΔΡΟΛΟΓΙΚΕΣ ΛΕΚΑΝΕΣ Υδρολογική λεκάνη Σύνολο Μονάδες Εμβαδό υδρολογικής λεκάνης 16,392 4,903 3,540 5,585 7,568 37,988 km2 Υψόμετρο εξόδου υδρολογικής λεκάνης 75,00 75,00 75,00 75,00 75,00 - m Μέσο υψόμετρο υδρολογικής λεκάνης 551,72 449,48 441,02 343,01 302,63 - m Μέγιστο υψόμετρο μέγιστης διαδρομής ροής 1.125,00 940,00 880,00 840,00 626,00 - m Μήκος μέγιστης διαδρομής ροής 11,363 7,582 6,238 5,562 3,499 - km Μέση κατά μήκος κλίση μέγιστης διαδρομής ροής 0,092 0,114 0,129 0,138 0,157 - m/m

24 Παροχή (m 3 /s) ΠΛΗΜΜΥΡΙΚΕΣ ΑΠΟΡΡΟΕΣ ΛΕΚΑΝΩΝ 100ετιας 45,0 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 0,0 2,0 4,0 6,0 8,0 10,0 12,0 Χρόνος (hr) Λεκάνη 1 Λεκάνη 2 Λεκάνη 3 Λεκάνη 4 Λεκάνη 5

25 ΠΑΡΟΧΕΣ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ ΕΤΟΣ ΙAN ΦΕΒ ΜΑΡ ΑΠΡ ΜΑΙ ΙΟΥΝ ΙΟΥΛ ΑΥΓ ΣΕΠ ΟΚΤ ΝΟΕ ΔΕΚ MIN MAX M.O ,389 0,707 1,447 3,416 0,707 3,416 2, ,375 3,813 4,860 3,062 1,182 2,972 1,182 4,860 3, ,775 5,344 3,015 6,351 5,834 5,363 3,922 3,050 2,192 1,795 0,000 0,000 0,000 6,351 3, ,000 0,000 0,000 0,000 0,000 1,847 1,799 1,762 1,260 2,285 2,287 1,063 0,000 2,287 1, ,573 2,945 2,437 3,384 3,503 3,632 2,063 3,037 1,427 0,000 1,901 0,000 3,632 2, ,754 1,744 1,687 1,386 0,000 1,038 1,005 0,683 0,455 0,759 0,624 0,802 0,000 1,754 0, ,325 1,563 1,955 1,140 1,387 1,051 1,667 0,830 2,054 2,175 1,850 1,967 0,325 2,175 1, ,634 2,943 3,435 2,341 2,461 1,361 1,276 3,824 1,276 3,824 2, ,289 2,264 2,032 2,572 2,032 4,289 2, ,774 3,138 7,303 4,006 0,400 1,913 2,655 0,400 7,303 3, ,654 2,688 3,488 3,674 3,640 3,433 2,654 3,674 3, ,500 2,709 0,536 2,103 1,134 1,734 1,603 2,666 0,536 3,500 1, ,894 0,856 0,208 2,122 2,001 1,662 1,557 0,208 3,894 1, ,680 0,420 0,167 0,166 0,090 0,410 0,624 1,583 0,090 1,583 0, ,980 1,582 2,540 2,011 2,019 1,952 1,320 0,914 0,373 0,908 1,172 0,373 2,540 1, ,837 0,000 3,120 4,862 5,006 3,811 1,345 0,965 1,690 2,153 2,906 2,133 0,000 5,006 2, ,527 2,373 2,122 1,955 1,542 0,902 0,416 0,206 0,146 0,432 0,692 0,146 2,527 1, ,184 2,264 1,897 2,642 1,270 1,523 1,139 0,297 0,249 0,507 0,249 2,642 1, ,061 1,033 1,001 1,040 0,483 0,525 0,167 0,035 0,000 0,020 0,173 0,000 1,061 0, ,450 1,470 2,060 2,130 3,050 3,740 2,210 1,390 1,510 1,060 1,110 1,300 1,060 3,740 1, ,310 1,030 1,070 0,710 1,410 0,990 0,770 0,070 0,030 0,210 0,520 0,030 1,410 0, ,970 1,300 1,670 2,200 1,380 1,170 0,350 0,080 0,000 0,000 0,890 0,000 2,200 0, ,780 1,650 3,600 2,840 1,730 1,830 0,460 0,030 0,010 0,130 0,060 0,830 0,010 3,600 1, ,340 2,160 2,240 2,520 1,630 1,550 0,250 0,030 0,050 0,140 0,340 0,800 0,030 2,520 1, ,640 2,440 4,810 3,910 3,420 1,170 0,670 0,390 0,280 0,660 2,040 1,460 0,280 4,810 1, ,070 2,280 2,210 2,040 2,240 1,620 0,740 0,020 0,050 0,460 0,910 0,020 2,280 1, ,660 1,800 2,210 2,290 1,380 1,760 0,970 0,090 0,020 0,130 1,610 0,020 2,290 1, ,860 3,440 4,450 3,998 2,610 1,830 0,720 0,640 1,250 0,640 4,450 2, ,210 2,390 2,300 1,510 0,110 0,110 2,390 1, ,210 0,510 0,380 0,510 0,350 0,040 0,040 0,510 0, ,527 0,192 0,094 0,094 1,527 0, ,557 2,499 0,476 0,476 3,557 2, ,152 2,152 2,152 2,152 MIN 0,000 0,000 0,000 0,000 0,000 0,040 0,167 0,020 0,010 0,000 0,000 0,000 0,000 0,510 0,333 MAX 4,775 5,344 4,810 7,303 5,834 5,363 3,922 3,488 3,037 3,674 3,640 3,824 2,654 7,303 3,470 M.O. 1,967 1,936 2,415 2,604 2,229 1,832 1,286 1,022 1,020 0,946 1,201 1,497 0,459 3,144 1,753

26 ΠΛΗΜΜΥΡΙΚΗ ΠΑΡΟΧΗ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ ΣΤΑΤΙΣΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΜΕΘΟΔΟΣ ΑΚΡΑΙΩΝ ΤΙΜΩΝ GUMBEL ΠΛΗΜΜΥΡΙΚΗ ΠΑΡΟΧΗ 100ΕΤΙΑΣ : 7,90m 3 /s

27 Παροχή (m 3 /s) ΠΛΗΜΜΥΡΙΚΟ ΥΔΡΟΓΡΑΦΗΜΑ ΛΕΚΑΝΩΝ ΚΑΙ ΠΗΓΩΝ 100ετιας 100,0 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 Χρόνος (hr)

28 Μέση μηνιαία βροχόπτωση (mm) ΟΜΒΡΟΘΕΡΜΙΚΟ ΔΙΑΓΡΑΜΜΑ Μ.Σ. Τυρνάβου Μέση μηνιαία θερμοκρασία ( C) Ξηρή περίοδος ΙΑΝ ΦΕΒ ΜΑΡ ΑΠΡ ΜΑΙ ΙΟΥΝ ΙΟΥΛ ΑΥΓ ΣΕΠ ΟΚΤ ΝΟΕ ΔΕΚ 0 Μέση Μηνιαία Βροχόπτωση Μέση Μηνιαία Θεμμοκρασία

29 Παροχή (m 3 /s) ΠΑΡΟΧΕΣ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ 4,0 3,0 2,0 1,0 0,0 Μέσος όρος ετήσιων παροχών - μέση υπηρετήσια παροχή Έτος

30 Παροχή πηγών Μάτι Τυρνάβου (m 3 /s) ΠΑΡΟΧΕΣ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ ( ) 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 ΙΑΝ ΦΕΒ ΜΑΡ ΑΠΡ ΜΑΙ ΙΟΥΝ ΙΟΥΛ ΑΥΓ ΣΕΠ ΟΚΤ ΝΟΕ ΔΕΚ Μέση μηνιαία τιμή Μέση ελάχιστη τιμή Μέση μέγιστη τιμή

31 ΜΕΣΕΣ ΜΗΝΙΑΙΕΣ ΠΑΡΟΧΕΣ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ ( ) 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 7,50 6,77 6,26 5,87 5,53 4,91 4,31 3,44 3,61 2,74 2,73 2,53 2,53 2,80 2,06 2,19 2,34 1,83 1,29 1,35 1,61 1,02 1,02 0,95 ΙΑΝ ΦΕΒ ΜΑΡ ΑΠΡ ΜΑΙ ΙΟΥΝ ΙΟΥΛ ΑΥΓ ΣΕΠ ΟΚΤ ΝΟΕ ΔΕΚ Μηνιαία Παροχή πηγών m^3/s Εισρέων όγκος νερού 10^6 m^3

32 ΕΙΣΡΟΕΣ ΝΕΡΟΥ ΑΠΟ ΚΑΤΑΚΡΗΜΝΙΣΜΑΤΑ ΣΤΗΝ ΥΔΡΟΛΟΓΙΚΗ ΛΕΚΑΝΗ ΤΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ ( ) Εισροές νερού 10 6 m 3 12,00 11,00 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0, Turc C. Thornwaite - J. Mather (R=100) Μέση τιμή Turc και Thorn. R=100

33 Εισροές νερού (10 6 m 3 ) ΕΙΣΡΟΕΣ ΝΕΡΟΥ ΣΤΗΝ ΠΕΡΙΟΧΗ ΤΗΣ ΥΔΡΟΛΟΓΙΚΗΣ ΛΕΚΑΝΗΣ ΤΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ Μέθοδος TURC ( ) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0, Εισροές από Κατακρημνίσματα (TURC) Εισροές από τον Καρστικό Υδροφορέα

34 Εισροές νερού (10 6 m 3 ) ΕΙΣΡΟΕΣ ΝΕΡΟΥ ΣΤΗΝ ΠΕΡΙΟΧΗ ΤΗΣ ΥΔΡΟΛΟΓΙΚΗΣ ΛΕΚΑΝΗΣ ΤΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ Μέθοδος THORN. R=100 ( ) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0, Εισροές από Κατακρημνίσματα (THORN. R=100) Εισροές από τον Καρστικό Υδροφορέα

35 Εισροές νερού (10 6 m 3 ) Εισροές νερού (10 6 m 3 ) ΕΙΣΡΟΕΣ ΝΕΡΟΥ ΣΤΗΝ ΥΔΡΟΛΟΓΙΚΗ ΛΕΚΑΝΗ ΤΗΣ ΛΙΜΝΗΣ ΑΡΓΥΡΟΠΟΥΛΙΟΥ Μέθοδος TURC και Μέθοδος THORN. R=100 ( ) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 90,0 80,0 70,0 60,0 50, Εισροές από Κατακρημνίσματα (TURC) Εισροές από τον Καρστικό Υδροφορέα 40,0 30,0 20,0 10,0 0, Εισροές από Κατακρημνίσματα (THORN. R=100) Εισροές από τον Καρστικό Υδροφορέα

36 Εκροές νερού (10 6 m 3 ) ΕΚΡΟΕΣ ΝΕΡΟΥ ΑΠΟ ΕΞΑΤΜΙΣΗ ΣΤΗ ΛΙΜΝΗ ΑΡΓΥΡΟΠΟΥΛΙΟΥ Μέσες μηνιαίες τιμές , υψόμετρο στάθμης +73,0 m επιφάνεια λίμνης 256,58 στρ. 0,080 0,070 0,060 0,050 0,040 0,030 0,020 0,010 Εκροές νερού από εξάτμιση (μέθοδος Mayer) 0,000 ΙΑΝ ΦΕΒ ΜΑΡ ΑΠΡ ΜΑΙ ΙΟΥΝ ΙΟΥΛ ΑΥΓ ΣΕΠ ΟΚΤ ΝΟΕ ΔΕΚ

37 ΚΑΘΕΣΤΩΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ 1/2 Απόφαση 33549/194/ "Περί δεσμεύσεως των υδάτων των Πηγών Μάτι και Αγίας Άννης Τυρνάβου Ν. Λαρίσης" Επιβλήθηκε η δέσμευση των υδάτων των πηγών Μάτι και Αγίας Άννας Τυρνάβου του Ν. Λάρισας για το διάστημα από την 15η Απριλίου έως την 30η Σεπτεμβρίου για κάθε έτος, με σκοπό την άρδευση των καλλιεργειών Καθορίστηκε ως φορέας διοίκησης και διαχείρισης των δεσμευμένων υδάτων ο Αναγκαστικός Συνεταιρισμός Εγγείων Βελτιώσεων (Α.Σ.Ε.Β.) Απόφαση 37075/374/ "Απαλλοτρίωσις υδάτων πηγών Μάτι Τυρνάβου Αγίας Άννης Ν. Λαρίσης" Έγινε απαλλοτρίωση των υδάτων των πηγών Μάτι Τυρνάβου και Αγίας Άννας, για τα χρονικά διαστήματα από 1ης Μαΐου έως 30 Σεπτεμβρίου και για όλη τη διάρκεια του έτους, αντίστοιχα Ορίστηκε εκ νέου πως η διοίκηση και διαχείριση των υδάτων ανήκει στον Α.Σ.Ε.Β. Ορίστηκε πως κατά την αρδευτική περίοδο, ποσότητα νερού τουλάχιστο 50l/s πρέπει να ρέει ελεύθερα εντός της φυσικής κοίτης του ρέματος κατάντη της περιοχής των πηγών για το πότισμα των ζώων των κοινοτήτων Αργυροπουλίου, Δελερίων και Ροδιάς Ν.Δ. 3881/1958 (ΦΕΚ 181/Α/1958), "Περί Έργων Εγγείων Βελτιώσεων«Η διοίκηση και η διαχείριση των δεσμευμένων υδάτων των πηγών Μάτι Τυρνάβου και της Αγίας Άννας ανατέθηκε στον Τοπικό Οργανισμό Εγγείων Βελτιώσεων (Τ.Ο.Ε.Β.) Μάτι Τυρνάβου.

38 ΚΑΘΕΣΤΩΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΠΗΓΩΝ ΜΑΤΙ ΤΥΡΝΑΒΟΥ 2/2 Απ.Πρ / Απόφαση Νομάρχη Λάρισας Τροποποιείται η χρονική διάρκεια δέσμευσης των υδάτων της λίμνης από 1 ης Μαΐου μέχρι 30 ης Σεπτεμβρίου σε 1 ης Μαρτίου έως 30 ης Οκτωβρίου Καθορίζεται η στάθμη της λίμνης σε ύψος 1,5m με σημείο αναφοράς το κάτω άκρο του υφιστάμενου θυροφράγματος της παλαιάς κοίτης στην αρχή της υδροληψίας όπου με μέριμνα της Δ/νσης Ε.Β. Λάρισας θα κατασκευαστεί τεχνικό το οποίο θα διασφαλίζει τη στάθμη της λίμνης στο 1,5m. Τις χρονιές με ανομβρία και όταν μειώνεται η παροχή των πηγών και η στάθμη της λίμνης κατέβει στο 1,5m ισχύουν θα εξής: Διακοπή της παροχέτευσης νερού προς την κεντρική διώρυγα του Τ.Ο.Ε.Β. Μάτι Τυρνάβου Απαγόρευση των αρδεύσεων απ ευθείας από τη λίμνη (τόσο με τα πετρελαιοκίνητα όσο και με τα ηλεκτροκίνητα αντλητικά συγκροτήματα) με την ευθύνη του Τ.Ο.Ε.Β. και της Αγροφυλακής Λειτουργία των παραλίμνιων γεωτρήσεων του Π.Α.Υ.Θ. που βρίσκονται ανάντη των πηγών οι οποίες θα παροχετεύουν νερό στη λίμνη και της γεώτρησης που βρίσκεται κοντά στο θυρόφραγμα της λίμνης δίπλα στο αντλιοστάσιο καθώς και όσων γεωτρήσεων υπάρχουν κατά μήκος της διώρυγας. Σήμερα η γεώτρηση SR117 (κρατική γεώτρηση από το πρόγραμμα Π.Α.Υ.Θ.) έχει παραχωρηθεί στο Δήμο Τυρνάβου και η Νομαρχία Λάρισας βρίσκεται σε διαδικασία ανόρυξης νέας γεώτρησης ώστε να αποδεσμευτεί η γεώτρηση Γ9 που ανήκει στον Τ.Ο.Ε.Β. Με την παραχώρηση των δύο ανωτέρω γεωτρήσεων ο Δήμος Τυρνάβου θα μπορεί να ενισχύει με νερό τη λίμνη σε περιόδους ανομβρίας.

39 ΥΦΙΣΤΑΜΕΝΑ ΘΥΡΟΦΡΑΓΜΑΤΑ Κάτοψη

40 ΥΦΙΣΤΑΜΕΝΑ ΘΥΡΟΦΡΑΓΜΑΤΑ Όψη από ανάντη

41 ΥΒΩΜΑ ΑΡΔΕΥΤΙΚΗΣ ΔΙΩΡΥΓΑΣ Κάτοψη

42 ΥΒΩΜΑ ΑΡΔΕΥΤΙΚΗΣ ΔΙΩΡΥΓΑΣ Όψη από ανάντη

43 ΓΕΦΥΡΑ ΣΤΗ ΦΥΣΙΚΗ ΚΟΙΤΗ (ΕΠΑΡΧΙΑΚΗ ΟΔΟΣ ΤΥΡΝΑΒΟΥ - ΑΡΓΥΡΟΠΟΥΛΙΟΥ) Κάτοψη

44 ΓΕΦΥΡΑ ΣΤΗ ΦΥΣΙΚΗ ΚΟΙΤΗ (ΕΠΑΡΧΙΑΚΗ ΟΔΟΣ ΤΥΡΝΑΒΟΥ - ΑΡΓΥΡΟΠΟΥΛΙΟΥ) Όψη από ανάντη

45 ΓΕΦΥΡΑ (ΕΠΑΡΧΙΑΚΗ ΟΔΟΣ ΤΥΡΝΑΒΟΥ - ΑΡΓΥΡΟΠΟΥΛΙΟΥ) Όψη από κατάντη

46 ΑΡΔΕΥΤΙΚΗ ΔΙΩΡΥΓΑ (ΕΠΑΡΧΙΑΚΗ ΟΔΟΣ ΤΥΡΝΑΒΟΥ - ΑΡΓΥΡΟΠΟΥΛΙΟΥ) Κάτοψη

47 ΑΡΔΕΥΤΙΚΗ ΔΙΩΡΥΓΑ (ΕΠΑΡΧΙΑΚΗ ΟΔΟΣ ΤΥΡΝΑΒΟΥ - ΑΡΓΥΡΟΠΟΥΛΙΟΥ) ΟΨΗ από ΑΝΑΝΤΗ

48 ΑΡΔΕΥΤΙΚΗ ΔΙΩΡΥΓΑ (ΕΠΑΡΧΙΑΚΗ ΟΔΟΣ ΤΥΡΝΑΒΟΥ - ΑΡΓΥΡΟΠΟΥΛΙΟΥ) Όψη από κατάντη

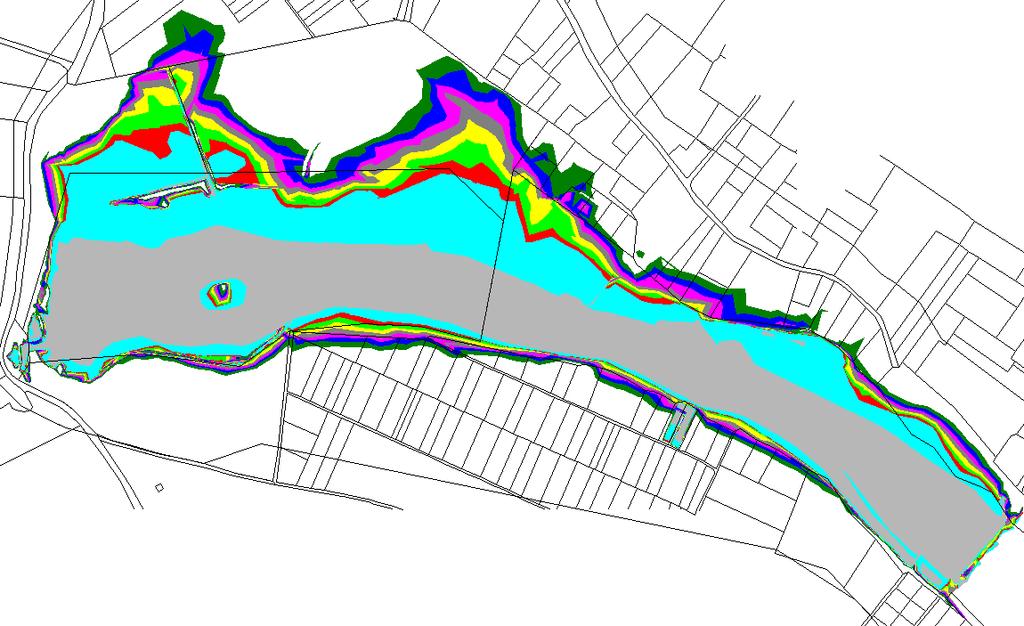

49 ΛΙΜΝΗ ΑΡΓΥΡΟΠΟΥΛΙΟΥ

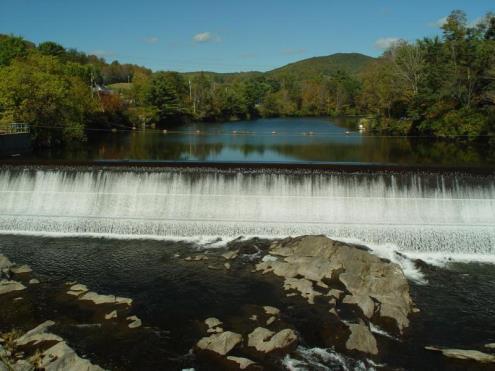

50 ΥΠΕΡΧΕΙΛΙΣΤΗΣ ΤΥΠΟΥ OGEE

51 ΠΡΟΤΑΣΕΙΣ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΕΡΓΩΝ ΒΑΣΙΚΟΙ ΑΞΟΝΕΣ ΣΧΕΔΙΑΣΜΟΥ ΣΕΒΑΣΜΟΣ ΣΤΟ ΤΟΠΙΟ ΑΝΑΔΕΙΞΗ ΤΟΠΟΘΕΣΙΑΣ ΑΝΑΒΑΘΜΙΣΗ ΠΕΡΙΟΧΗΣ ΣΕΒΑΣΜΟΣ ΣΤΙΣ ΑΝΑΓΚΕΣ ΤΩΝ ΧΡΗΣΤΩΝ ΑΝΤΙΛΗΠΤΙΚΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΚΗ ΟΡΓΑΝΩΣΗ ΤΟΥ ΧΩΡΟΥ

52 ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΡΟΤΑΣΗ ΠΕΡΙΟΧΗΣ ΠΗΓΩΝ

53 ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΡΟΤΑΣΗ ΠΕΡΙΟΧΗΣ ΠΗΓΩΝ

54 ΦΩΤΟΡΕΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ 1/6

55 ΦΩΤΟΡΕΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ 2/6

56 ΦΩΤΟΡΕΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ 3/6

57 ΦΩΤΟΡΕΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ 4/6

58 ΦΩΤΟΡΕΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ 5/6

59 ΦΩΤΟΡΕΛΙΣΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ 6/6

60 ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΡΟΤΑΣΗ ΚΑΤΩ ΠΕΡΙΟΧΗΣ

61 ΠΡΟΤΑΣΕΙΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΔΙΑΧΕΙΡΙΣΗ ΚΑΛΑΜΙΩΝΑ ΠΡΟΣΤΑΣΙΑ ΠΑΡΟΧΘΙΩΝ ΚΑΛΛΙΕΡΓΕΙΩΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΔΕΙΟΔΟΤΗΣΗ ΤΟΥ ΕΡΓΟΥ ΔΙΑΧΕΙΡΙΣΗ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ ΕΠΙΠΤΩΣΕΙΣ σε ΧΛΩΡΙΔΑ ΕΠΙΠΤΩΣΕΙΣ σε ΠΑΝΙΔΑ ΕΠΙΠΤΩΣΕΙΣ στο ΕΔΑΦΟΣ ΕΠΙΠΤΩΣΕΙΣ στην ΚΟΙΝΩΝΙΑ-ΟΙΚΟΝΟΜΙΑ ΕΠΙΠΤΩΣΕΙΣ στον ΠΟΛΙΤΙΣΜΟ ΕΠΙΠΤΩΣΕΙΣ στον ΤΟΥΡΙΣΜΟ-ΑΝΑΨΥΞΗ Η περιοχή αποτελεί μία (1) από τις 196 Σημαντικές Περιοχές για τα Πουλιά της Ελλάδας (ΣΠΠΕ)
