1 Τηλεπικοινωνιακή υποδοµή του ΟΤΕ για τους Ολυµπιακούς Αγώνες

2 ΕΚΤΑΣΗ ΟΛΥΜΠΙΑΚΟΥ ΙΚΤΥΟΥ Παροχή υπηρεσιών σε 60 Ολυµπιακές Εγκαταστάσεις, 55 στην Αττική - αθλητικές και µη - και 5 στην περιφέρεια (Αρχαία Ολυµπία, περιφερειακά στάδια στη Θεσσαλονίκη, Βόλο, Πάτρα, Ηράκλειο). Κατασκευή τηλεπικοινωνιακών υποδοµών και παροχή υπηρεσιών σε τουλάχιστον 40 µη Ολυµπιακές Εγκαταστάσεις όπως στο Ζάππειο (Κέντρο Τύπου µη διαπιστευµένων δηµοσιογράφων), Υπουργείο ηµοσίας Τάξης, Υπουργείο Εµπορικής Ναυτιλίας, ΕΡΤ, Πυροσβεστική, Λιµενικό, Ξενοδοχεία κτλ.

Κατασκευή τηλεπικοινωνιακών υποδοµών και παροχή υπηρεσιών σε τουλάχιστον 40 µη Ολυµπιακές Εγκαταστάσεις όπως στο

3 ATHENS 2004 OLYMPIC GAMES MASTER PLAN

4 ΑΡΧΕΣ ΣΧΕ ΙΑΣΜΟΥ ΟΛΥΜΠΙΑΚΟΥ ΙΚΤΥΟΥ Χρήση οπτικών καλωδίων από τα κτίρια του ΟΤΕ µέχρι τις Ολυµπιακές εγκαταστάσεις Τοπολογία δακτυλίου χωρίς διασταυρώσεις Ισοκατανοµή της τηλεφωνικής εξυπηρέτησης από δύο τηλεφωνικά κέντρα ιασύνδεση κάθε Ολυµπιακής εγκατάστασης µε δύο διαφορετικά κτίρια Ανεξαρτητοποίηση κατά το δυνατόν από το υπόλοιπο δίκτυο

τηλεφωνικής εξυπηρέτησης από δύο τηλεφωνικά κέντρα ιασύνδεση κάθε Ολυµπιακής

5 Στη βασική φιλοσοφία σχεδιασµού δεν υπάρχει κανένα SPoF

6 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΥΜΠΙΑΚΟΥ ΙΚΤΥΟΥ Αξιοπιστία ιαθεσιµότητα Ευελιξία Ισοκατανοµή και ανεξάρτητη εξυπηρέτηση των εγκαταστάσεων από τους δύο δακτυλίους (Shared Redundancy on protected infrastructure) Ενισχυµένος βαθµός ασφάλειας Αποφυγή µοναδικών σηµείων αστοχίας (SPoFs) & διασταυρώσεων καλωδίων

δακτυλίους (Shared Redundancy on protected infrastructure) Ενισχυµένος

7 ΑΚΕΡΑΙΟΤΗΤΑ ΙΚΤΥΟΥ Το Ολυµπιακό ίκτυο του ΟΤΕ έχει σχεδιαστεί ώστε να µην υπάρχουν µοναδικά σηµεία αστοχίας (Single Points of Failure) έως το επίπεδο κάθε ολυµπιακής εγκατάστασης (ΓΝΩΜΟ ΟΤΗΣΗ: TELCORDIA)

αστοχίας (Single Points of Failure) έως το επίπεδο

8 ΙΚΤΥΟ ΥΠΟΣΤΗΡΙΞΗΣ ΤΗΛΕΟΠΤΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ Είναι η σηµαντικότερη από όλες τις υπηρεσίες που παρέχονται µέσω του Ολυµπιακού ικτύου Kατασκευή της δικτυακής υποδοµής για την µεταφορά του τηλεοπτικού και ραδιοφωνικού σήµατος από όλες τις ολυµπιακές εγκαταστάσεις στο ιεθνές Ραδιοτηλεοπτικό Κέντρο (IBC) όπου καταλήγουν οπτικές ίνες Από κάθε ολυµπιακή εγκατάσταση ξεκινούν οπτικές ίνες οι οποίες καταλήγουν στο IBC από δύο διαφορετικές οπτικές διαδροµές Το τηλεοπτικό σήµα θα µεταφέρεται από το χώρο παραγωγής εντός του κάθε Ολυµπιακού Χώρου (TΟC) στο IBC όπως παρουσιάζεται στο ακόλουθο σχήµα Από το IBC θα διανέµεται προς όλους τους ολυµπιακούς χώρους σήµα καλωδιακής τηλεόρασης που περιέχει 60 κανάλια, 30 αθλητικά και 30 ευρύτερου ενδιαφέροντος Εύσηµα από την ΑΟΒ

500 οπτικές ίνες Από κάθε ολυµπιακή εγκατάσταση ξεκινούν οπτικές ίνες οι οποίες καταλήγουν στο IBC από δύο διαφορετικές οπτικές διαδροµές Το τηλεοπτικό σήµα θα µεταφέρεται από το χώρο

9 ΙΚΤΥΟ ΥΠΟΣΤΗΡΙΞΗΣ ΤΗΛΕΟΠΤΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ PARNIS AMYGDALEZA M.V. DEKELIA MARATHON MARATHON START SHINIAS A.LIOSIA INDOOR HALL PERISTERI BOXING HALL ATHOC Sp. Hospitality Center TENNIS Common Domain AHARNES OLYMPIC VILLAGE N. KIFISIA PALLINI M.V. N. MAKRI RAFINA AG. ANDREAS M.V. MARKOPOULO EQUESTRIAN CENTER SHOOTING CENTER VELODROME AQUATICS Compound OLYMPIC STADIUM Compound International Broadcasting Center (IBC) AIRPORT GALATSI NIKAIA INDOOR HALL WALK RACE GOUDI ZOGRAFOU M.V. TOWN HALL ILISOS PAGRATI PANATHINAIKON STADIUM LEGEND Optical fiber FALIRON Holliday Inn TERPSITHEA HILTON CARAVEL ILISSIA M.V Venue OTE Tel. Exchange KARAISKAKI Hellenikon Compound 1 IBC International Broadcasting Center PEACE & FRIENDSHIP STADIUM FALIRON INDOOR HALL FALIRON BEACH VOLLEY KALAMAKI SLALOM Hellenikon Compound 2 INDOOR HALLS Vouliagmeni Common Compound OTE S.A. OLYMPIC GAMES & Sp. Events Dept ATTICA Olympic Venues TV CONTRIBUTION Network 1st edition I. Ntokos AG. KOSMAS

10 ΠΥΛΕΣ & ΕΝΑΛΛΑΚΤΙΚΕΣ ΠΟΥ ΣΥΝΙΣΤΟΥΝ ΕΝΑ ΠΟΛΥ ΕΥΡΩΣΤΟ ΙΚΤΥΟ Thermopylae Earth Station Kokkini Coastal Submarine Station IBC Satellite Park In OAKA Premises Nemea Earth Station Chania Coastal Submarine Station

Submarine Station IBC Satellite Park In OAKA

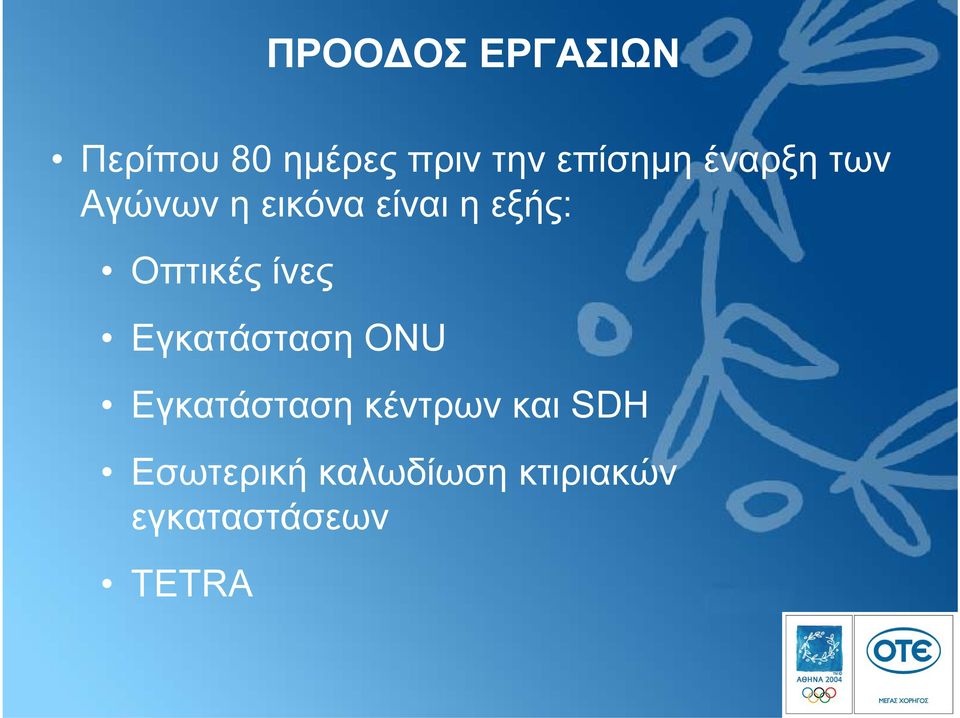

11 ΠΡΟΟ ΟΣ ΕΡΓΑΣΙΩΝ Περίπου 80 ηµέρες πριν την επίσηµη έναρξη των Αγώνων η εικόνα είναι η εξής: Οπτικές ίνες Εγκατάσταση ΟΝU Εγκατάσταση κέντρων και SDH Εσωτερική καλωδίωση κτιριακών εγκαταστάσεων TETRA

12 ΠΑΡΕΧΟΜΕΝΕΣ ΥΠΗΡΕΣΙΕΣ ΤΗΛΕΦΩΝΙΑΣ τηλεφωνικές συνδέσεις για 60 ολυµπιακές εγκαταστάσεις (αθλητικές και µη) 5-ψήφιο τηλεφωνικό δίκτυο για επικοινωνία ολυµπιακών εγκαταστάσεων τα οποία προσφέρουν ψηφιακές ευκολίες όπως αναµονή, προώθηση, αναγνώριση κλήσεων, τριµερή επικοινωνία, χρήση αυτόµατου τηλεφωνητή, εντοπισµό κακόβουλων κλήσεων κλπ συνδέσεις ISDN, ενώ για πρώτη φορά σε Ολυµπιακούς Αγώνες θα χρησιµοποιηθούν και συνδέσεις ADSL για γρήγορη και αδιάλειπτη πρόσβαση στο Internet µέσω της OTEnet στις εξής ταχύτητες: ADSL 384 / 128 Kbps ADSL 512 / 128 Κbps ADSL 1024 / 256 Kbps

οποία προσφέρουν ψηφιακές ευκολίες όπως αναµονή, προώθηση, αναγνώριση κλήσεων, τριµερή επικοινωνία, χρήση αυτόµατου τηλεφωνητή, εντοπισµό κακόβουλων

13 ΠΑΡΕΧΟΜΕΝΕΣ ΥΠΗΡΕΣΙΕΣ DATA Χιλιάδες κυκλώµατα για την κάλυψη των αναγκών τηλεφωνίας, µετάδοσης δεδοµένων διαφόρων ρυθµών πληροφορίας θα λειτουργήσουν στο Ολυµπιακό δίκτυο Κυκλώµατα µεταφοράς σταθερής και κινητής τηλεφωνίας Κυκλώµατα 2 Mbit/s του δικτύου πληροφορικής των Αγώνων Κυκλώµατα ATM Κυκλώµατα σχολίων & ραδιοφωνίας Κυκλώµατα ασφάλειας Κυκλώµατα Ηellascom Μισθωµένα κυκλώµατα 2, 34, 45,155 Mbit/s Ο απόλυτος αριθµός τους θα ξεπεράσει τις 5000

τηλεφωνίας Κυκλώµατα 2 Mbit/s του δικτύου πληροφορικής των Αγώνων Κυκλώµατα ATM Κυκλώµατα σχολίων & ραδιοφωνίας

14 ΠΑΡΕΧΟΜΕΝΕΣ ΥΠΗΡΕΣΙΕΣ ΙΕΘΝΟΥΣ ΡΑ ΙΟΤΗΛΕΟΠΤΙΚΗΣ ΜΕΤΑ ΟΣΗΣ 130 ιεθνή τηλεοπτικά κυκλώµατα και 500 διεθνή ραδιοφωνικά κυκλώµατα εκτιµάται ότι θα χρησιµοποιηθούν προσφέροντας τη δυνατότητα σε 4 δισεκατοµµύρια τηλεθεατές να παρακολουθήσουν την µεγαλύτερη αθλητική γιορτή Θα χρησιµοποιηθούν τα υφιστάµενα διεθνή επίγεια (Κέρκυρα, Κρήτη) και δορυφορικά δίκτυα (δορυφορικοί σταθµοί Νεµέας και Θερµοπυλών, µεταφερόµενες µονάδες δορυφορικών µεταδόσεων) που εξασφαλίζουν την απευθείας σύνδεση µε όλες τις µεγάλες ευρωπαϊκές πόλεις και κατ επέκταση µε όλη την υφήλιο υνατότητα χρήσης του δορυφόρου Hellas Sat 2 από διεθνείς τηλεπικοινωνιακούς και τηλεοπτικούς οργανισµούς

(Κέρκυρα, Κρήτη) και δορυφορικά δίκτυα (δορυφορικοί σταθµοί Νεµέας και Θερµοπυλών, µεταφερόµενες µονάδες δορυφορικών µεταδόσεων) που εξασφαλίζουν την απευθείας

15 to HASKOVO to SOFIA to GEVGELIJIA to BITOLA Sidirokastro Komotini Alexandroupolis to CORLU Polikastro Florina to DURESS to OTRANTO fo BARI CORFU Thermopylae to Palermo to PALERMO LEHENA Nemea Satellite Park to MARSEILLE to CYPRUS Se-Me-We 3 Hania

DURESS to OTRANTO fo BARI CORFU Thermopylae to Palermo to

16 Crete Thessaloniki Patra Milan Frankfurt London Amsterdam Vienna Brussels Paris Athens Larisa Kozani Corfu Submarine Bari Bordeaux Bonn Lille Munich Salzburg Geneva Stuttgart Zurich Strasbourg Dijon Lyon Rome FRANCE UNITED KINGDOM GERMANY ITALY AUSTRIA SWITZ. BELGIUM SPAIN GREECE PORTUGAL CZECH REP. SLOVENIA POLAND SLOVAKIA HUNGARY CROATIA SERBIA BOS.&HERZ. ALBANIA FYROM BULGARIA ROMANIA MOLDOVA UKRAINE BELARUS Mt. NEGRO TURKEY MOROCCO ALGERIA TUNISIA Marseille Katwijk St. Valery TAT-14 NETHERLANDS

AUSTRIA SWITZ. BELGIUM SPAIN GREECE PORTUGAL CZECH REP. SLOVENIA POLAND SLOVAKIA HUNGARY CROATIA SERBIA BOS.&HERZ.

17 ΠΑΡΕΧΟΜΕΝΕΣ ΥΠΗΡΕΣΙΕΣ TETRA Για πρώτη φορά στην ιστορία των Ολυµπιακών Αγώνων θα υπάρχουν δύο παράλληλα δίκτυα TETRA (ψηφιακό σύστηµα ραδιοεπικοινωνίας οµάδων χρηστών) για να εξυπηρετήσουν τις ανάγκες των Αγώνων (C4I και OTElink). Τα δίκτυα θα λειτουργούν παράλληλα και ανεξάρτητα µεταξύ τους και θα εξυπηρετούν διαφορετικούς στόχους. Το δίκτυο ΟΤΕlink του ΟΤΕ θα είναι το βασικό δίκτυο ασύρµατης επικοινωνίας για τη διεξαγωγή των Αγώνων. Το δίκτυο OTElink λειτουργεί στη ζώνη MHz και εξυπηρετεί όλες τις ανάγκες λειτουργίας των Αγώνων σε αγωνιστικούς και µη αγωνιστικούς Ολυµπιακούς Χώρους (µετάδοση αποτελεσµάτων, logistics, ιατρεία, κριτές, έλεγχος χώρων που κινούνται θεατές parking, κλπ.) Το δίκτυο έχει αναπτυχθεί όχι µόνον σε όλες τις Ολυµπιακές πόλεις Αθήνα, Θεσσαλονίκη, Πάτρα, Ηράκλειο, Βόλο και Ολυµπία αλλά καλύπτει την ευρύτερη περιοχή της Αττικής, σηµαντικό τµήµα του νοµού Θεσσαλονίκης και ολόκληρο τον βόρειο οδικό άξονα στην Κρήτη.

Το δίκτυο ΟΤΕlink του ΟΤΕ θα είναι το βασικό δίκτυο ασύρµατης επικοινωνίας για τη διεξαγωγή των Αγώνων.

18 ΚΕΝΤΡΟ ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΟΥ ΕΛΕΓΧΟΥ - TCC Το Telecommunications Control Center (TCC) είναι το κέντρο ελέγχου του Ολυµπιακού δικτύου, βλαβοληψίας, διαχείρισης βλαβών και υποστήριξης όλων των υπηρεσιών ΟΤΕ COSMOTE ΟΤΕnet που παρέχει ο Όµιλος στους Ολυµπιακούς χώρους Αποτελείται από δύο µέρη, το κέντρο βλαβοληψίας (call center) και το κέντρο διαχείρισης του Ολυµπιακού δικτύου Bρίσκεται σε συνεχή επαφή µε τις τεχνικές υπηρεσίες ΟΤΕ COSMOTE ΟΤΕnet, την ΟΕΟΑ ΑΘΗΝΑ 2004 και τους άλλους χορηγούς τεχνολογίας. Κατά τη διάρκεια των Αγώνων θα λειτουργεί σε 24ωρη βάση, 7 µέρες την εβδοµάδα (υποστηρίζει ήδη όλες τις αθλητικές διοργανώσεις)

(call center) και το κέντρο διαχείρισης του Ολυµπιακού δικτύου Bρίσκεται σε συνεχή επαφή µε τις τεχνικές υπηρεσίες ΟΤΕ COSMOTE ΟΤΕnet, την ΟΕΟΑ ΑΘΗΝΑ 2004

19 ΣΥΜΜΕΤΟΧΗ ΟΤΕ ΣΤΟ ΕΘΝΙΚΟ ΣΥΣΤΗΜΑ ΑΣΦΑΛΕΙΑΣ (C4I) Το ασυρµατικό δίκτυο C4I, είναι επίσης τεχνολογίας TETRA, λειτουργεί στη ζώνη MHz και εξυπηρετεί όλες τις ανάγκες των σωµάτων ασφαλείας στην Αττική, µε έµφαση σε αγωνιστικούς και µη αγωνιστικούς Ολυµπιακούς χώρους. Ο ΟΤΕ προσφέρει Χώρους και υποδοµές για εγκατάσταση και λειτουργία του Κέντρου Μεταγωγής και των σταθµών βάσης του δικτύου έως και τις συνδέσεις Hellascom για τη λειτουργία τους. ίκτυο καµερών Ολυµπιακών χώρων ίκτυο καµερών Αττικών δρόµων

20 ΑΝΘΡΩΠΙΝΟ ΥΝΑΜΙΚΟ 1000 τεχνικοί στις Ολυµπιακές εγκαταστάσεις 2000 τεχνικοί στους καθηµερινούς χώρους εργασίας τους στην Αττική 500 τεχνικοί στις άλλες Ολυµπιακές πόλεις 100 εξειδικευµένοι συνεργάτες εγγυώνται την άρτια λειτουργία του δικτύου

εργασίας τους στην Αττική 500 τεχνικοί στις άλλες Ολυµπιακές
