1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ 1 η Υγειονοµική Περιφέρεια Αττικής Γ.Ν.Α. «Ο ΕΥΑΓΓΕΛΙΣΜΟΣ ΟΦΘΑΛΜΙΑΤΡΕΙΟ ΑΘΗΝΩΝ ΠΟΛΥΚΛΙΝΙΚΗ» Ν.Π.. ΥΠΗΡΕΣΙΑ : ΤΕΧΝΙΚΗ ΤΜΗΜΑ : ΤΕΧΝΙΚΟ (ΜΕΛΕΤΩΝ) ΠΛΗΡΟΦ.: Α. ΑΓΓΕΛΑΚΗ ΑΡΙΘΜ. ΤΗΛ.: 1354 ΕΡΓΟ : ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΘΗΝΑ ΙΑΝΟΙΞΗ ΘΥΡΑΣ ΣΤΟ ΕΡΓΑΣΤΗΡΙΟ ΠΑΡΑΓΩΓΗΣΗΣ ΤΟΥ ΤΜΗΜΑΤΟΣ ΑΙΜΟ ΟΣΙΑΣ 3 η ΣΤΑΘΜΗ - ΠΤ. ΑΧΕΠΑ 1. Η παρούσα τεχνική περιγραφή αφορά τις γενικές προδιαγραφές των υλικών, που θα χρησιμοποιηθούν, καθώς και τις απαιτούμενες εργασίες για την διάνοιξη θύρας στο Εργαστήριο Παραγώγησης του Τμήματος Αιμοδοσίας στην 3 η στάθμη της Πτ. ΑΧΕΠΑ του Νοσοκομείου. 2. ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ: α. ΤΟΙΧΟΠΟΙΪΕΣ: Καθαίρεση τμήματος τοιχοποιίας με αντιστήριξη και αποκατάσταση ανοίγματος Θα γίνει επιμελημένη καθαίρεση τμημάτων τοιχοποιίας, σύμφωνα με το συνημμένο σχέδιο της μελέτης καθώς και υλικών που κρίνονται άχρηστα μετά από έγκριση της επίβλεψης της Υπηρεσίας. Η καθαίρεση θα γίνει περιμετρικά της υπάρχουσας θυρίδας (μεγέθους περίπου 50εκ. Χ50εκ.) του χώρου και κατά 20εκ. εκατέρωθεν αυτής περίπου, έως ότου προκύψει άνοιγμα θύρας 0,80μ.(πλάτος) Χ 2,20μ.(ύψος). Στο διαμορφωμένο άνοιγμα θα γίνει κατασκευή πρεκιού (από σκυρόδεμα ή σιδηρό) ή άλλος τρόπος αντιστήριξης. Περιμετρικά αυτού, θα γίνει αποκατάσταση επιχρισμάτων με διάστρωση (λάσπωμα) με τσιμεντοκονίαμα πάχους αναλογίας 2:1, χωρίς ίχνος ασβέστου και τελική διάστρωση μαρμαροκονίαματος. Στο δάπεδο, στα σημεία που έχει γίνει η καθαίρεση, θα γίνει εξομάλυνση αυτού με ρητινούχο αυτοεπιπεδούμενο υλικό ταχείας πήξεως (τύπου ULTRAPLAN ECO της MAPEI ή παρόμοιου τύπου). Για την επικάλυψη αυτού θα επικολληθεί λωρίδα δαπέδου πλαστικής ύλης. Όλες οι παραπάνω εργασίες θα εκτελεσθούν υπό την επίβλεψη Πολιτικού Μηχανικού από την πλευρά του αναδόχου και όπου κριθεί απαραίτητο, θα γίνει αντιστήριξη. Ο μηχανικός δύναται να τροποποιήσει τη μελέτη εάν εντοπίσει θέμα επικινδυνότητας σε ό,τι αφορά τα υπό καθαίρεση τμήματα και θα εξασφαλίσει την στατική επάρκεια της κατασκευής (θα κατατεθεί σχετική έγγραφη βεβαίωση). Στη συνέχεια θα γίνει απομάκρυνση των προϊόντων καθαιρέσεων και αποκατάσταση των τοιχοποιιών όπου χρειαστεί. Οι επιφάνειες επαφής των αφαιρούμενων τμημάτων θα αποκαθίστανται προκειμένου να καθίστανται λείες, καθαρές και πλήρως απαλλαγμένες από προεξέχοντα στοιχεία συνδέσμων και στηριγμάτων. Σελ. 1/5

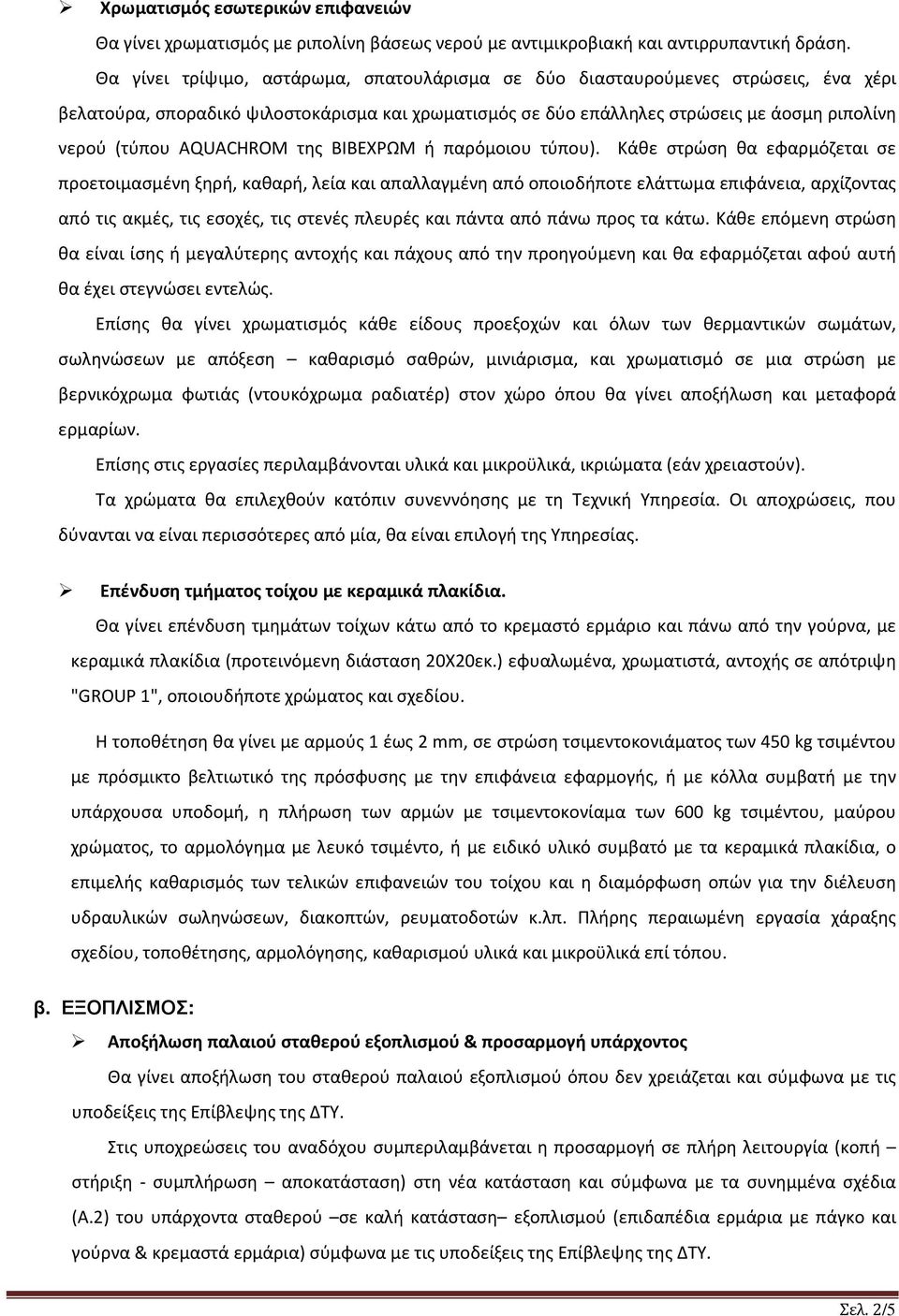

2 Χρωματισμός εσωτερικών επιφανειών Θα γίνει χρωματισμός με ριπολίνη βάσεως νερού με αντιμικροβιακή και αντιρρυπαντική δράση. Θα γίνει τρίψιμο, αστάρωμα, σπατουλάρισμα σε δύο διασταυρούμενες στρώσεις, ένα χέρι βελατούρα, σποραδικό ψιλοστοκάρισμα και χρωματισμός σε δύο επάλληλες στρώσεις με άοσμη ριπολίνη νερού (τύπου AQUACHROM της ΒΙΒΕΧΡΩΜ ή παρόμοιου τύπου). Κάθε στρώση θα εφαρμόζεται σε προετοιμασμένη ξηρή, καθαρή, λεία και απαλλαγμένη από οποιοδήποτε ελάττωμα επιφάνεια, αρχίζοντας από τις ακμές, τις εσοχές, τις στενές πλευρές και πάντα από πάνω προς τα κάτω. Κάθε επόμενη στρώση θα είναι ίσης ή μεγαλύτερης αντοχής και πάχους από την προηγούμενη και θα εφαρμόζεται αφού αυτή θα έχει στεγνώσει εντελώς. Επίσης θα γίνει χρωματισμός κάθε είδους προεξοχών και όλων των θερμαντικών σωμάτων, σωληνώσεων με απόξεση καθαρισμό σαθρών, μινιάρισμα, και χρωματισμό σε μια στρώση με βερνικόχρωμα φωτιάς (ντουκόχρωμα ραδιατέρ) στον χώρο όπου θα γίνει αποξήλωση και μεταφορά ερμαρίων. Επίσης στις εργασίες περιλαμβάνονται υλικά και μικροϋλικά, ικριώματα (εάν χρειαστούν). Τα χρώματα θα επιλεχθούν κατόπιν συνεννόησης με τη Τεχνική Υπηρεσία. Οι αποχρώσεις, που δύνανται να είναι περισσότερες από μία, θα είναι επιλογή της Υπηρεσίας. Επένδυση τμήματος τοίχου με κεραμικά πλακίδια. Θα γίνει επένδυση τμημάτων τοίχων κάτω από το κρεμαστό ερμάριο και πάνω από την γούρνα, με κεραμικά πλακίδια (προτεινόμενη διάσταση 20Χ20εκ.) εφυαλωμένα, χρωματιστά, αντοχής σε απότριψη "GROUP 1", οποιουδήποτε χρώματος και σχεδίου. Η τοποθέτηση θα γίνει με αρμούς 1 έως 2 mm, σε στρώση τσιμεντοκονιάματος των 450 kg τσιμέντου με πρόσμικτο βελτιωτικό της πρόσφυσης με την επιφάνεια εφαρμογής, ή με κόλλα συμβατή με την υπάρχουσα υποδομή, η πλήρωση των αρμών με τσιμεντοκονίαμα των 600 kg τσιμέντου, μαύρου χρώματος, το αρμολόγημα με λευκό τσιμέντο, ή με ειδικό υλικό συμβατό με τα κεραμικά πλακίδια, ο επιμελής καθαρισμός των τελικών επιφανειών του τοίχου και η διαμόρφωση οπών για την διέλευση υδραυλικών σωληνώσεων, διακοπτών, ρευματοδοτών κ.λπ. Πλήρης περαιωμένη εργασία χάραξης σχεδίου, τοποθέτησης, αρμολόγησης, καθαρισμού υλικά και μικροϋλικά επί τόπου. β. ΕΞΟΠΛΙΣΜΟΣ: Αποξήλωση παλαιού σταθερού εξοπλισμού & προσαρμογή υπάρχοντος Θα γίνει αποξήλωση του σταθερού παλαιού εξοπλισμού όπου δεν χρειάζεται και σύμφωνα με τις υποδείξεις της Επίβλεψης της ΔΤΥ. Στις υποχρεώσεις του αναδόχου συμπεριλαμβάνεται η προσαρμογή σε πλήρη λειτουργία (κοπή στήριξη - συμπλήρωση αποκατάσταση) στη νέα κατάσταση και σύμφωνα με τα συνημμένα σχέδια (Α.2) του υπάρχοντα σταθερού σε καλή κατάσταση εξοπλισμού (επιδαπέδια ερμάρια με πάγκο και γούρνα & κρεμαστά ερμάρια) σύμφωνα με τις υποδείξεις της Επίβλεψης της ΔΤΥ. Σελ. 2/5

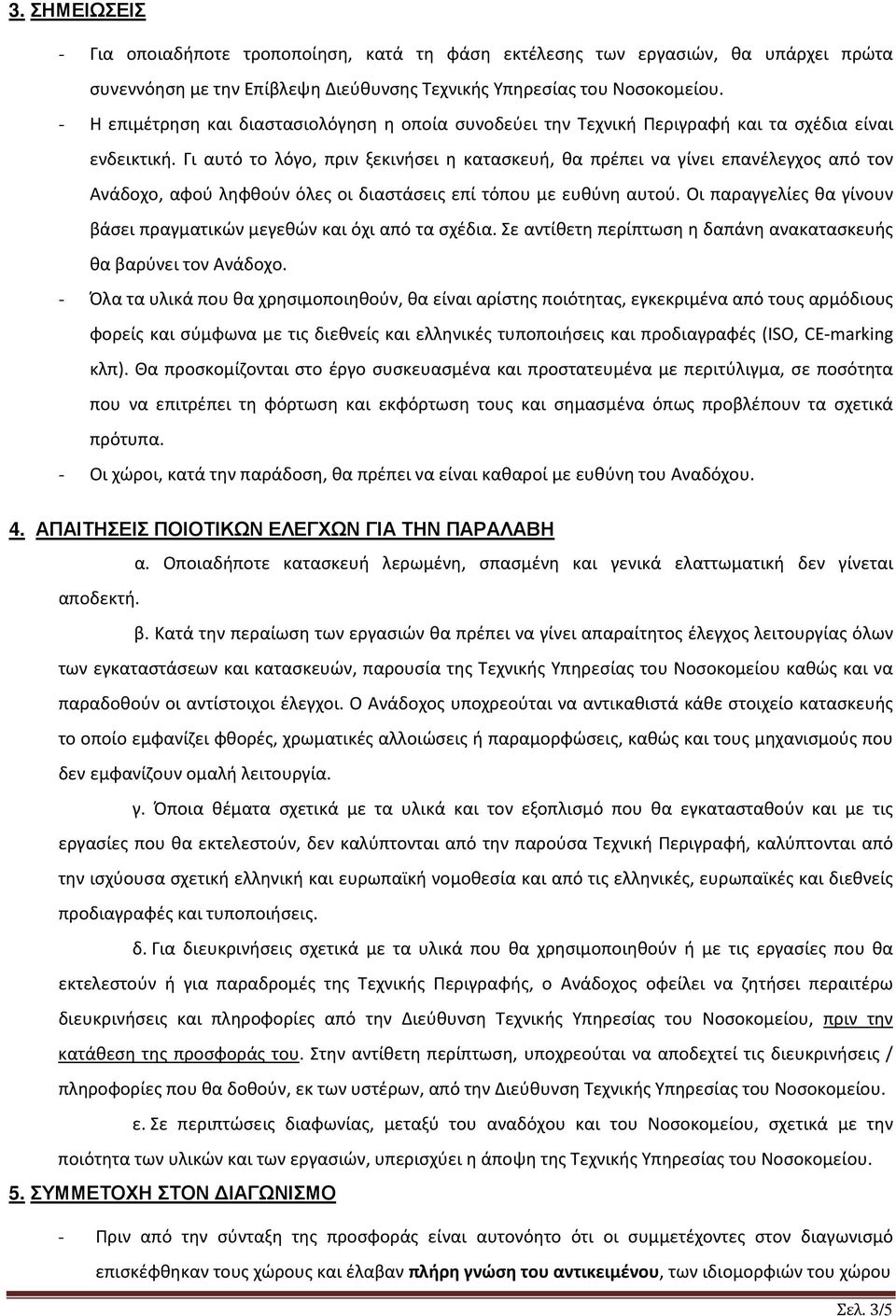

3 3. ΣΗΜΕΙΩΣΕΙΣ - Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση με την Επίβλεψη Διεύθυνσης Τεχνικής Υπηρεσίας του Νοσοκομείου. - Η επιμέτρηση και διαστασιολόγηση η οποία συνοδεύει την Τεχνική Περιγραφή και τα σχέδια είναι ενδεικτική. Γι αυτό το λόγο, πριν ξεκινήσει η κατασκευή, θα πρέπει να γίνει επανέλεγχος από τον Ανάδοχο, αφού ληφθούν όλες οι διαστάσεις επί τόπου με ευθύνη αυτού. Οι παραγγελίες θα γίνουν βάσει πραγματικών μεγεθών και όχι από τα σχέδια. Σε αντίθετη περίπτωση η δαπάνη ανακατασκευής θα βαρύνει τον Ανάδοχο. - Όλα τα υλικά που θα χρησιμοποιηθούν, θα είναι αρίστης ποιότητας, εγκεκριμένα από τους αρμόδιους φορείς και σύμφωνα με τις διεθνείς και ελληνικές τυποποιήσεις και προδιαγραφές (ISO, CE-marking κλπ). Θα προσκομίζονται στο έργο συσκευασμένα και προστατευμένα με περιτύλιγμα, σε ποσότητα που να επιτρέπει τη φόρτωση και εκφόρτωση τους και σημασμένα όπως προβλέπουν τα σχετικά πρότυπα. - Οι χώροι, κατά την παράδοση, θα πρέπει να είναι καθαροί με ευθύνη του Αναδόχου. 4. ΑΠΑΙΤΗΣΕΙΣ ΠΟΙΟΤΙΚΩΝ ΕΛΕΓΧΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΛΑΒΗ α. Οποιαδήποτε κατασκευή λερωμένη, σπασμένη και γενικά ελαττωματική δεν γίνεται αποδεκτή. β. Κατά την περαίωση των εργασιών θα πρέπει να γίνει απαραίτητος έλεγχος λειτουργίας όλων των εγκαταστάσεων και κατασκευών, παρουσία της Τεχνικής Υπηρεσίας του Νοσοκομείου καθώς και να παραδοθούν οι αντίστοιχοι έλεγχοι. Ο Ανάδοχος υποχρεούται να αντικαθιστά κάθε στοιχείο κατασκευής το οποίο εμφανίζει φθορές, χρωματικές αλλοιώσεις ή παραμορφώσεις, καθώς και τους μηχανισμούς που δεν εμφανίζουν ομαλή λειτουργία. γ. Όποια θέματα σχετικά με τα υλικά και τον εξοπλισμό που θα εγκατασταθούν και με τις εργασίες που θα εκτελεστούν, δεν καλύπτονται από την παρούσα Τεχνική Περιγραφή, καλύπτονται από την ισχύουσα σχετική ελληνική και ευρωπαϊκή νομοθεσία και από τις ελληνικές, ευρωπαϊκές και διεθνείς προδιαγραφές και τυποποιήσεις. δ. Για διευκρινήσεις σχετικά με τα υλικά που θα χρησιμοποιηθούν ή με τις εργασίες που θα εκτελεστούν ή για παραδρομές της Τεχνικής Περιγραφής, ο Ανάδοχος οφείλει να ζητήσει περαιτέρω διευκρινήσεις και πληροφορίες από την Διεύθυνση Τεχνικής Υπηρεσίας του Νοσοκομείου, πριν την κατάθεση της προσφοράς του. Στην αντίθετη περίπτωση, υποχρεούται να αποδεχτεί τις διευκρινήσεις / πληροφορίες που θα δοθούν, εκ των υστέρων, από την Διεύθυνση Τεχνικής Υπηρεσίας του Νοσοκομείου. ε. Σε περιπτώσεις διαφωνίας, μεταξύ του αναδόχου και του Νοσοκομείου, σχετικά με την ποιότητα των υλικών και των εργασιών, υπερισχύει η άποψη της Τεχνικής Υπηρεσίας του Νοσοκομείου. 5. ΣΥΜΜΕΤΟΧΗ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ - Πριν από την σύνταξη της προσφοράς είναι αυτονόητο ότι οι συμμετέχοντες στον διαγωνισμό επισκέφθηκαν τους χώρους και έλαβαν πλήρη γνώση του αντικειμένου, των ιδιομορφιών του χώρου Σελ. 3/5

4 και των συνθηκών εργασίας. Εάν, αφού μελετήσουν την τεχνική περιγραφή και τα σχέδια της μελέτης, διαπιστώσουν την οποιαδήποτε ασυμφωνία, θα πρέπει να τη γνωστοποιήσουν εγγράφως και εγκαίρως στην Διεύθυνση Τεχνικής Υπηρεσίας η οποία οφείλει να δώσει τις σχετικές διευκρινήσεις. - Η τιμή προσφοράς θα δοθεί κατ αποκοπή, και θα περιλαμβάνει όλα τα υλικά, μικροϋλικά, τις ασφαλιστικές εισφορές όσων εργασθούν στο έργο και τις μόνιμες κρατήσεις υπέρ του Δημοσίου. 6. ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑ ΟΧΟΥ Θα πρέπει να σημειωθεί ότι αποκλειστικά υπεύθυνος ποινικά και αστικά, για την ασφάλεια του έργου και των εργαζομένων, είναι ο Ανάδοχος του Έργου. Κατά την διάρκεια των εργασιών ο Ανάδοχος οφείλει : α. να φροντίζει για την τήρηση της τάξεως και της καθαριότητας στο εργοτάξιο, μέχρι την παράδοση του έργου. Ο Ανάδοχος θα πρέπει να λάβει υπόψη του ότι οφείλει να εργαστεί υπό συνθήκες οι οποίες να επιτρέπουν την κατά το δυνατό ανενόχλητη λειτουργία του νοσοκομείου. Προστατευτικά διαχωριστικά πανό, που να εξασφαλίζουν ερμητική απομόνωση του εργοταξίου για ηχομόνωση και προστασία από την σκόνη, των όμορων χώρων, λόγω οικοδομικών εργασιών, βαρύνουν τον εργολήπτη ο οποίος και έχει την ευθύνη. β. να προνοεί για την μεταφορά και αποθήκευση όλων των υλικών προς χρήση και να παίρνει όλα τα απαραίτητα μέτρα προφύλαξης των προσκομιζομένων υλικών μέχρι να χρησιμοποιηθούν, των μηχανικών, των μεταφορικών μέσων και εν γένει όλα τα απαραίτητα μέτρα ασφαλείας του εργατοτεχνικού προσωπικού, των επιβλεπόντων και κάθε τρίτου σύμφωνα με τους ισχύοντες νόμους και διατάξεις (νομοθεσία περί δημοσίων έργων και οδηγίες και διατάγματα περί υγιεινής και ασφάλειας κλπ.), φέροντος την ευθύνη αποκλειστικά και μόνο αυτός για κάθε συνέπεια που θα προκύψει από τη μη εφαρμογή τους. γ. να επιδείξει στην Διεύθυνση Τεχνικής Υπηρεσίας κατάσταση με τις νόμιμες κρατήσεις και τις ασφαλιστικές εισφορές του εργατοτεχνικού προσωπικού, το οποίο θα αποτελείται από έμπειρα και εξειδικευμένα συνεργεία τα οποία θα είναι υπό την καθοδήγηση Επιβλέποντα Μηχανικού με εμπειρία σε παρόμοια έργα ο οποίος θα αναφέρεται στο σχετικό Πρακτικό Έργου. δ. να αποκαταστήσει και να επαναφέρει τις κατασκευές που υπέστησαν ζημιά ή φθορά στην πρότερό τους κατάσταση εφόσον αυτή προκλήθηκε από δική του υπαιτιότητα. Σελ. 4/5

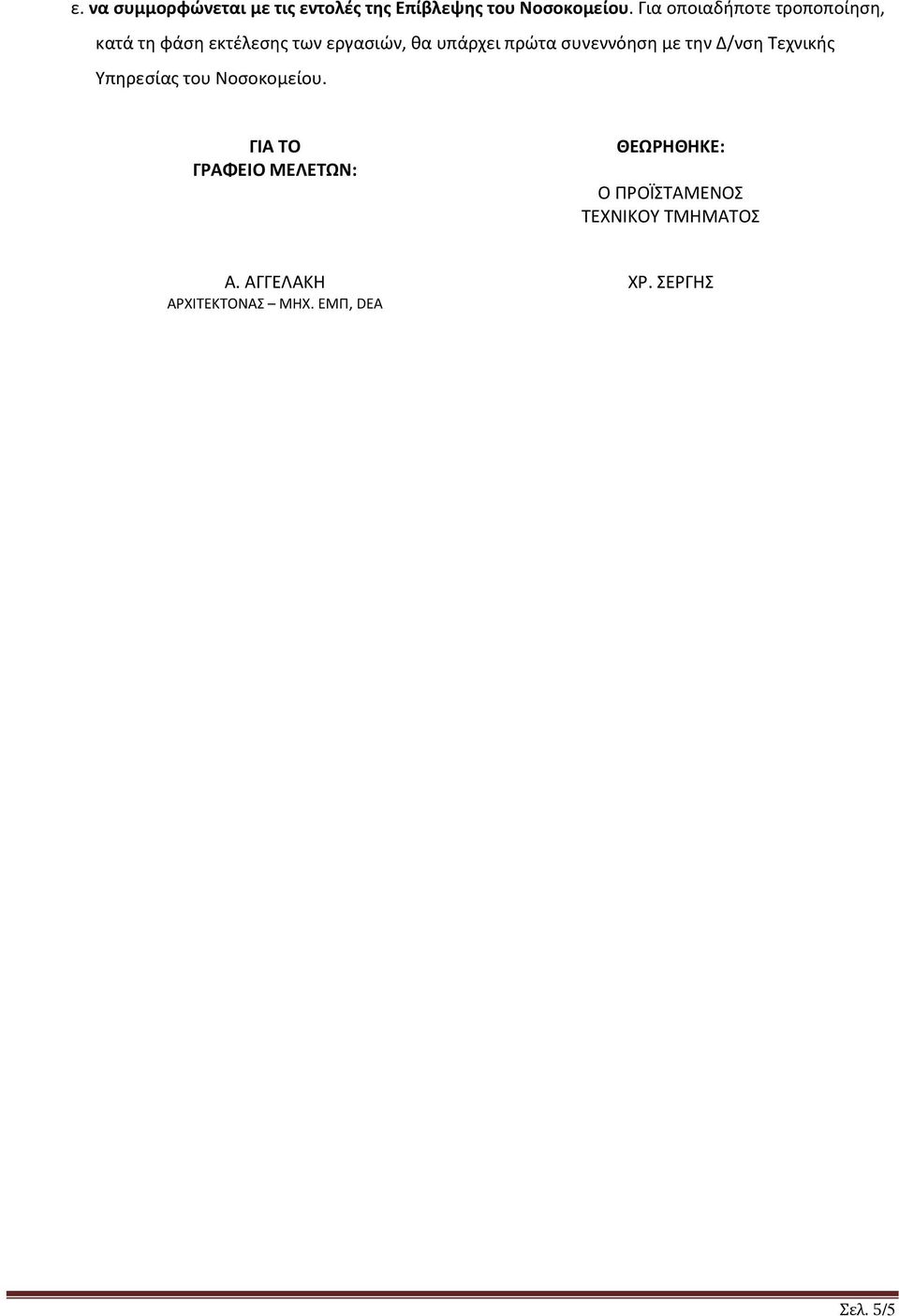

5 ε. να συμμορφώνεται με τις εντολές της Επίβλεψης του Νοσοκομείου. Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση με την Δ/νση Τεχνικής Υπηρεσίας του Νοσοκομείου. ΓΙΑ ΤΟ ΓΡΑΦΕΙΟ ΜΕΛΕΤΩΝ: ΘΕΩΡΗΘΗΚΕ: Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΕΧΝΙΚΟΥ ΤΜΗΜΑΤΟΣ A. AΓΓΕΛΑΚΗ ΑΡΧΙΤΕΚΤΟΝΑΣ ΜΗΧ. ΕΜΠ, DEA ΧΡ. ΣΕΡΓΗΣ Σελ. 5/5
