1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ 1 η Υγειονοµική Περιφέρεια Αττικής Γ.Ν.Α. «Ο ΕΥΑΓΓΕΛΙΣΜΟΣ ΟΦΘΑΛΜΙΑΤΡΕΙΟ ΑΘΗΝΩΝ ΠΟΛΥΚΛΙΝΙΚΗ» Ν.Π.. ΥΠΗΡΕΣΙΑ: ΤΕΧΝΙΚΗ ΤΜΗΜΑ: ΤΕΧΝΙΚΟ (ΜΕΛΕΤΩΝ) ΠΛΗΡΟΦ.: Α. ΑΓΓΕΛΑΚΗ ΑΡΙΘΜ. ΤΗΛ.: 1354 ΑΘΗΝΑ, ΕΡΓΟ: ΠΡΟΜΗΘΕΙΑ ΞΕΝΟ ΟΧΕΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΟΝ ΧΩΡΟ ΤΟΥ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ ΣΤΑ Τ.Ε.Π. ΠΤ. ΠΑΤΕΡΑ / ΣΤΑΘΜΗ 2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1. Η παρούσα τεχνική περιγραφή αφορά τις γενικές προδιαγραφές των υλικών, που θα χρησιµοποιηθούν, καθώς και τις απαιτούµενες εργασίες για την κατασκευή του ξενοδοχειακού εξοπλισµού που θα τοποθετηθεί στον χώρο του Αξονικού Τοµογράφου των Τ.Ε.Π., στην 2 η στάθµη της Πτέρυγας ΠΑΤΕΡΑ. 2. ΠΕΡΙΓΡΑΦΗ: Κατασκευή - τοποθέτηση ξενοδοχειακού εξοπλισµού από µελαµίνη. Πρόκειται για : 1. Επιδαπέδια ερµάρια µελαµίνης µε τις εξής διαστάσεις : - 1,80µ.(πλάτος) Χ 1,70µ.(ύψος) Χ 0,60µ.(βάθος) - 1,10µ.(πλάτος) Χ 1,60µ.(ύψος) Χ 0,55µ.(βάθος) - 1,50µ.(πλάτος) Χ 1,60µ.(ύψος) Χ 0,55µ.(βάθος) - 0,80µ.(πλάτος) Χ 1,65µ.(ύψος) Χ 0,40µ.(βάθος) 2.Επιδαπέδια ραφιέρα µελαµίνης µε τις εξής διαστάσεις : - 0,60µ.(πλάτος) Χ 1,05µ.(ύψος) Χ 0,60µ.(βάθος) 3. Πάγκος µελαµίνης µε τις εξής διαστάσεις : - 1,30.(πλάτος) Χ 0,35µ.(βάθος) 4. Γραφείο µελαµίνης µε τις εξής διαστάσεις : - 0,90µ.(πλάτος) Χ 0,81µ.(ύψος) Χ 0,60µ.(βάθος) Τα έπιπλα που θα κατασκευασθούν για τον εν λόγω χώρο θα είναι από µελαµίνη Α ποιότητας (τύπου ΣΕΛΜΑΝ) και µε τα παρακάτω χαρακτηριστικά : Τα πλαϊνά θα είναι από µελαµίνη διπλής όψεως πάχους 18χιλ. µε PVC πάχους 0,6χιλ. και 0,3χιλ. στα σόκορα, αντίστοιχα. Τα πορτάκια και τα ρυθµιζόµενα ράφια θα είναι από µελαµίνη διπλής όψεως πάχους 18χιλ. και από µελαµίνη πάχους 22χιλ. τα εµφανή πλαϊνά. Τα ανωτέρω θα παραδοθούν µε ΠΡΟΜΗΘΕΙΑ ΞΕΝΟΔΟΧΕΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΟΝ ΧΩΡΟ ΤΟΥ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ ΣΤΑ Τ.Ε.Π. 1/5

Η παρούσα τεχνική περιγραφή αφορά τις γενικές προδιαγραφές των υλικών, που θα χρησιµοποιηθούν, καθώς και τις απαιτούµενες εργασίες για την κατασκευή του ξενοδοχειακού εξοπλισµού που θα τοποθετηθεί

2 θερµοσυγκολληµένο PVC πάχους 3χιλ.στα σόκορα. Οι επιφάνειες & πάγκοι εργασίας και τοποθέτησης συσκευών θα είναι από µελαµίνη διπλής όψεως πάχους 30χιλ. µε θερµοσυγκολληµένο PVC πάχους 3χιλ. Θα περιλαµβάνουν τις απαραίτητες οπές µε ειδικά πλαστικά κυκλικά καλύµµατα για την διέλευση καλωδίων. Οι µηχανισµοί ανάρτησης στα ανοιγόµενα ντουλάπια θα είναι µεντεσέδες Β.Τ. ισχυρού ελατηρίου, χωνευτοί Φ35. Για όλα τα ερµάρια µε πορτάκια µελαµίνης θα προβλεφθούν κλειδαριές ασφαλείας. Όλα τα επιδαπέδια ερµάρια θα εδράζονται σε ρυθµιζόµενα στηρίγµατα καθ ύψος, βαρέως τύπου, µε χαλύβδινο ρυθµιζόµενο πείρο τα οποία θα καλύπτονται από κουµπωτές φάσες από την ίδια µελαµίνη, επίσης θα έχουν στήριξη και στον τοίχο. Η έδραση του πάγκου θα γίνεται σε τέσσερα (4) πόδια κυκλικής διατοµής ελάχιστων διαστάσεων Φ15cm που φέρει στο πάνω µέρος κυκλικό µεταλλικό πέλµα όπου βιδώνεται η επιφάνεια εργασίας, και στο κάτω µέρος τους κυκλικό µεταλλικό πέλµα για τη στήριξή του στο πάτωµα. Θα είναι βαµµένα µε ηλεκτροστατική βαφή φούρνου. Η απόχρωση η οποία δύναται να είναι περισσότερες από µια, θα είναι επιλογή της Το γραφείο θα αποτελείται από : - Επιφάνεια Εργασίας (τεµ. 1) & τις Κατακόρυφες επιφάνειες (τεµ. 2): Κατασκευάζονται από µοριοσανίδα υψηλής πιέσεως 3 στρώσεων, πάχους 40 χιλιοστών, επενδυµένη αµφιπλεύρως µε µελαµινικό laminate πάχους 0,3mm σε χρώµα επιλογής της Περιµετρικά, οι επιφάνειες έχουν ταινία ABS, πάχους 3mm. - Μετώπη : Συνδέει τις κατακόρυφες επιφάνειες και κατασκευάζεται από µοριοσανίδα υψηλής πιέσεως 3 στρώσεων, πάχους 18 χιλιοστών, επενδυµένη αµφιπλεύρως µε µελαµινικό Laminate πάχους 0,3mm σε χρώµα επιλογής της - Συρτάρι : κατασκευάζεται από µοριοσανίδα µε τελείωµα µελαµίνης πάχους 18χιλ. µε PVC πάχους 0,3χιλ. στα σόκορα, αντίστοιχα. Ο πυθµένας του θα είναι από µελαµίνη πάχους 8χιλ. τοποθετηµένος σε γκινισιά. Οι µηχανισµοί κύλισης στα συρτάρια θα είναι αθόρυβοι. Το καθαρό ύψος κάτω την επιφάνεια του συρταριού δεν θα είναι µικρότερο από 0,68εκ. - Τα ανωτέρω θα παραδοθούν µε όλα τα απαραίτητα υλικά και µικροϋλικά (όπως ΠΡΟΜΗΘΕΙΑ ΞΕΝΟΔΟΧΕΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΟΝ ΧΩΡΟ ΤΟΥ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ ΣΤΑ Τ.Ε.Π. 2/5

ισχυρού ελατηρίου, χωνευτοί Φ35. Για όλα τα ερµάρια µε πορτάκια µελαµίνης θα προβλεφθούν κλειδαριές ασφαλείας.

3 κλειδαριές στα συρτάρια, χειρολαβές inox, ελαστικά πέλµατα κλπ.) - Θα περιλαµβάνει τόσο πάνω στην επιφάνεια εργασίας, όσο και στη µετώπη, τις απαραίτητες οπές µε ειδικά πλαστικά κυκλικά καλύµµατα για την διέλευση καλωδίων. - Η απόχρωση η οποία δύναται να είναι περισσότερες από µια, θα είναι επιλογή της Προµήθεια καθισµάτων τροχήλατων Πρόκειται για δέκα (10) τεµάχια τροχήλατων καθισµάτων για τα οποία θα ισχύουν τα εξής: Τα πέντε (5) τεµάχια θα έχουν µπράτσα, ενώ τα άλλα πέντε (5) θα είναι χωρίς µπράτσα. Ενδεικτικές διαστάσεις : 0,48µ x 0,47µ x 0,90µ Ανατοµικό σταθερό κάθισµα συνεργασίας κατάλληλο για πολύωρη χρήση. Ακτινωτή βάση πέντε ακτινών για ευσταθή ισορροπία. Σε κάθε ακτίνα προσαρµόζεται, µέσω µεταλλικού πείρου, δίδυµος τροχός από ενισχυµένο συνθετικό υλικό. Στο κέντρο της βάσης προσαρµόζεται κατακόρυφος µεταλλικός άξονας που φέρει την έδρα του καθίσµατος. Ο σκελετός της βάσης του είναι µεταλλικός, βαµµένος µε ηλεκτροστατική βαφή ή επινικελωµένος ή από ενισχυµένο συνθετικό υλικό αντίστοιχης αντοχής κατάλληλο για την προβλεπόµενη χρήση. Η ελάχιστη αντοχή του συστήµατος άξονας ακτινωτή βάση τροχοί είναι 5.000Ν (500Kg). Η πλάτη θα έχει δυνατότητα προσαρµογής στο ύψος και την κλίση. Το ύψος & η κλίση της έδρας είναι περίπου µεταβλητά. Η κλίση έδρας & πλάτης θα ρυθµίζονται συγχρονισµένα. Ο σκελετός έδρας & πλάτης θα είναι από ενισχυµένο πλαστικό υψηλής ελαστικότητας και επαρκούς αντοχής για την προβλεπόµενη χρήση. Όλα τα µεταλλικά µέρη είναι βαµµένα µε ηλεκτροστατική βαφή ή επινικελωµένα και είναι δυνατόν να είναι εµφανή ή επικαλυµµένα µε πλαστικό για λόγους προστασίας, άνεσης και αισθητικής. Η πλάτη και η έδρα θα είναι επενδυµένες µε δερµατίνη άριστης ποιότητας Η απόχρωση η οποία δύναται να είναι περισσότερες από µια, θα είναι επιλογή της Θα προσκοµισθεί διαφηµιστικό φυλλάδιο µε φωτογραφία & τεχνικά χαρακτηριστικά για έγκριση. ΠΡΟΜΗΘΕΙΑ ΞΕΝΟΔΟΧΕΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΟΝ ΧΩΡΟ ΤΟΥ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ ΣΤΑ Τ.Ε.Π. 3/5

- Η απόχρωση η οποία δύναται να είναι περισσότερες από µια, θα είναι επιλογή της Προµήθεια καθισµάτων τροχήλατων Πρόκειται για δέκα (10) τεµάχια τροχήλατων καθισµάτων για τα οποία θα ισχύουν τα εξής:

4 3. ΣΗΜΕΙΩΣΕΙΣ - Ο προµηθευτής υποχρεούται, πριν από την προµήθεια οποιουδήποτε υλικού και πριν από την οποιαδήποτε κατασκευή, να προσκοµίζει δείγµα των υλικών (µελαµίνες, δερµατίνες κλπ.) στην Υπηρεσία για έλεγχο και έγκριση της ποιότητάς του. Η έγκριση έχει την έννοια της εντολής για τη συνέχιση των εργασιών και σε καµία περίπτωση δεν απαλλάσσει τον προµηθευτή από την ευθύνη για οποιαδήποτε κακοτεχνία ή αστοχία υλικού που θα εµφανιστεί στο µέλλον. - Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. - Η διαστασιολόγηση η οποία συνοδεύει την Τεχνική Περιγραφή είναι ενδεικτική. Γι αυτό το λόγο, πριν ξεκινήσει η κατασκευή, θα πρέπει να γίνει επανέλεγχος από τον Ανάδοχο, αφού ληφθούν όλες οι διαστάσεις επί τόπου. Οι παραγγελίες θα γίνουν βάσει πραγµατικών µεγεθών και όχι από τα σχέδια. Σε αντίθετη περίπτωση η δαπάνη ανακατασκευής θα βαρύνει τον Ανάδοχο. - Όλα τα υλικά που θα χρησιµοποιηθούν, θα είναι αρίστης ποιότητας, εγκεκριµένα από τους αρµόδιους φορείς (Υπουργείο Εµπορίου κλπ) και σύµφωνα µε τις διεθνείς και ελληνικές τυποποιήσεις και προδιαγραφές (ISO, CE-marking κλπ). Θα προσκοµίζονται στο έργο συσκευασµένα και προστατευµένα µε περιτύλιγµα, σε ποσότητα που να επιτρέπει τη φόρτωση και εκφόρτωση τους και σηµασµένα όπως προβλέπουν τα σχετικά πρότυπα. - Οι αποχρώσεις των χρωµάτων όλων των υλικών θα είναι επιλογή της Υπηρεσίας µας. - Όλοι οι χώροι, κατά την παράδοση, θα πρέπει να είναι καθαροί. Οποιαδήποτε κατασκευή λερωµένη, σπασµένη και γενικά ελαττωµατική δεν γίνεται αποδεκτή. 4. ΣΥΜΜΕΤΟΧΗ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ - Πριν από την σύνταξη της προσφοράς είναι αυτονόητο ότι οι συµµετέχοντες στον διαγωνισµό επισκέφθηκαν τους χώρους και έλαβαν πλήρη γνώση του αντικειµένου, των ιδιοµορφιών του χώρου και των συνθηκών εργασίας. Εάν, αφού µελετήσουν την τεχνική περιγραφή και τα σχέδια της µελέτης, διαπιστώσουν την οποιαδήποτε ασυµφωνία, θα πρέπει να τη γνωστοποιήσουν εγγράφως και εγκαίρως στην Επίβλεψη η οποία οφείλει να δώσει τις σχετικές διευκρινήσεις. - Η τιµή προσφοράς θα δοθεί κατ αποκοπή, και θα περιλαµβάνει όλα τα υλικά, µικροϋλικά, τις ασφαλιστικές εισφορές όσων εργασθούν στο έργο και τις µόνιµες κρατήσεις υπέρ του ηµοσίου. Στο τίµηµα αυτό θα προστεθεί το εργολαβικό όφελος (28%). - Η προσφορά των διαγωνιζοµένων θα πρέπει να συνοδεύεται από εγγύηση τουλάχιστον τρία (3) χρόνια για τα καθίσµατα (σε µηχανισµούς, καρέκλα, και ύφασµα) & τουλάχιστον δύο (2) ετών για τα έπιπλα µελαµίνης µε τεχνική υποστήριξη στον χώρο εργασίας, επί ΠΡΟΜΗΘΕΙΑ ΞΕΝΟΔΟΧΕΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΟΝ ΧΩΡΟ ΤΟΥ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ ΣΤΑ Τ.Ε.Π. 4/5

Η έγκριση έχει την έννοια της εντολής για τη συνέχιση των εργασιών και σε καµία περίπτωση δεν απαλλάσσει τον προµηθευτή από την ευθύνη για οποιαδήποτε κακοτεχνία ή αστοχία υλικού που θα εµφανιστεί

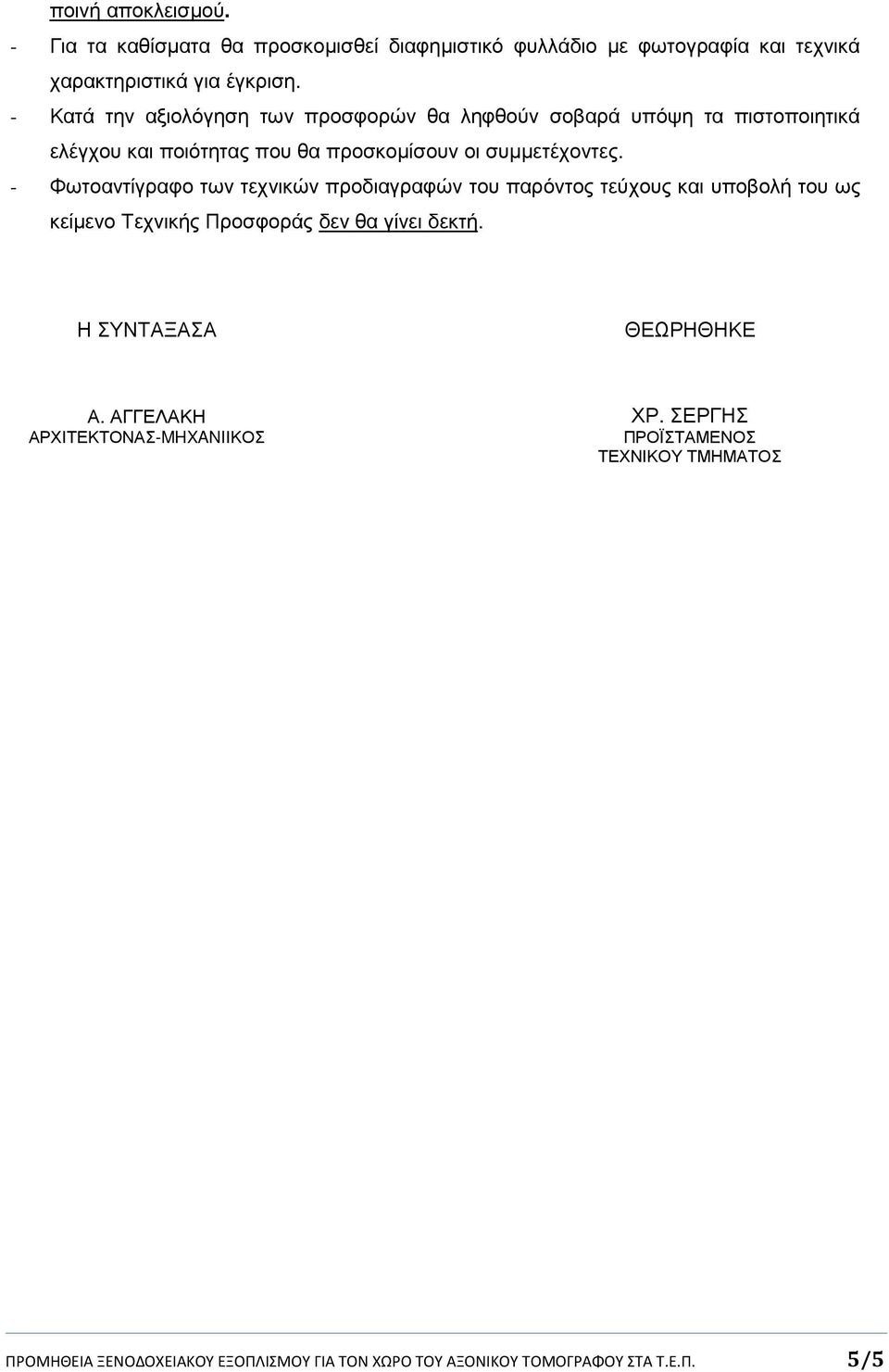

5 ποινή αποκλεισµού. - Για τα καθίσµατα θα προσκοµισθεί διαφηµιστικό φυλλάδιο µε φωτογραφία και τεχνικά χαρακτηριστικά για έγκριση. - Κατά την αξιολόγηση των προσφορών θα ληφθούν σοβαρά υπόψη τα πιστοποιητικά ελέγχου και ποιότητας που θα προσκοµίσουν οι συµµετέχοντες. - Φωτοαντίγραφο των τεχνικών προδιαγραφών του παρόντος τεύχους και υποβολή του ως κείµενο Τεχνικής Προσφοράς δεν θα γίνει δεκτή. Η ΣΥΝΤΑΞΑΣΑ ΘΕΩΡΗΘΗΚΕ Α. ΑΓΓΕΛΑΚΗ ΧΡ. ΣΕΡΓΗΣ ΑΡΧΙΤΕΚΤΟΝΑΣ-MHXANIΙΚΟΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΕΧΝΙΚΟΥ ΤΜΗΜΑΤΟΣ ΠΡΟΜΗΘΕΙΑ ΞΕΝΟΔΟΧΕΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΟΝ ΧΩΡΟ ΤΟΥ ΑΞΟΝΙΚΟΥ ΤΟΜΟΓΡΑΦΟΥ ΣΤΑ Τ.Ε.Π. 5/5

- Φωτοαντίγραφο των τεχνικών προδιαγραφών του παρόντος τεύχους και υποβολή του ως κείµενο Τεχνικής Προσφοράς δεν θα γίνει δεκτή.
