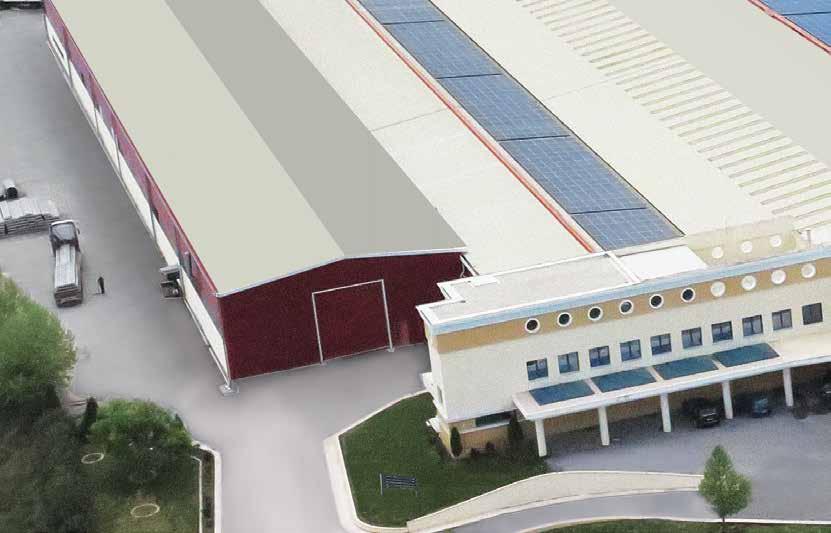

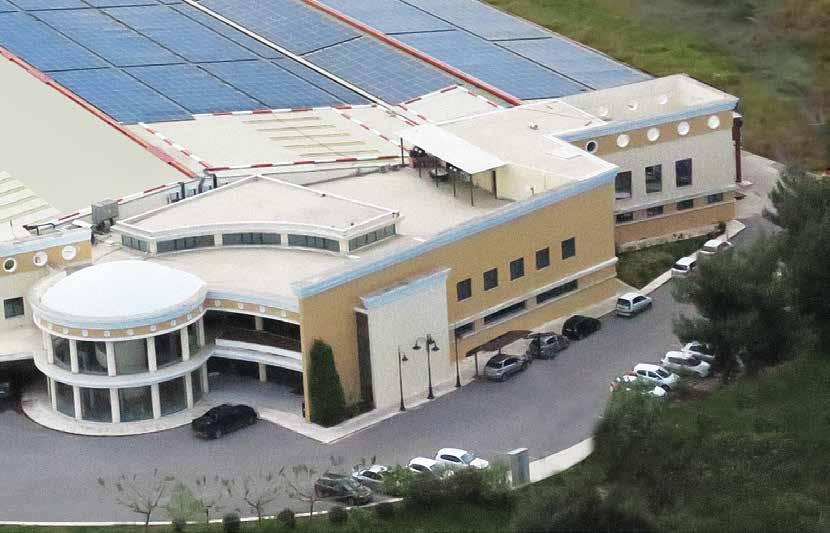

4 4 ALUMINCO Η ALUMINCO, με έδρα τα Οινόφυτα Βοιωτίας, είναι η πρώτη εταιρία στον κλάδο που από την ίδρυσή της ξεκίνησε με την παραγωγή προϊόντων από χυτό αλουμίνιο πάνω σε παραδοσιακά μοτίβα. Σήμερα, αξιοποιώντας 33 χρόνια εμπειρίας στον χώρο, έχει μετεξελιχθεί σε μια ολοκληρωμένη, κάθετη βιομηχανία αλουμινίου. Στο κέντρο παραγωγής της διατηρεί ολοκληρωμένες μονάδες επεξεργασίας, ηλεκτροστατικής βαφής, μοντάζ, φινιρίσματος, συσκευασίας και αποθήκευσης των προϊόντων που παράγει και παραδίδει. Η ALUMINCO προσφέρει σύγχρονες αρχιτεκτονικές και κατασκευαστικές λύσεις με βάση το αλουμίνιο, στις οποίες περιλαμβάνονται: Πλήρης σειρά ανοιγόμενων και συρόμενων συστημάτων αλουμινίου, ψυχρών και θερμομονωτικών. Πληθώρα σχεδίων σε πάνελ αλουμινίου για κάθε αρχιτεκτονική και κατασκευαστική ανάγκη με έμφαση στην αισθητική, τη λειτουργικότητα και την ασφάλεια. Πόρτες ασφαλείας και θωρακισμένες πόρτες για κύριες εισόδους επαγγελματικών ή ιδιωτικών κτιρίων. Διατίθενται σε παραδοσιακό ή σύγχρονο στυλ, σε μεγάλη ποικιλία σχεδίων και χρωμάτων. Συστήματα καγκέλων για μπαλκόνια, βεράντες και σκάλες. Σε παραδοσιακά και μοντέρνα σχέδια, από χυτό αλουμίνιο, προφίλ αλουμινίου ή τύπου inox συνδυασμένα με πολυκαρμπονικά φύλλα. Συστήματα εξωτερικών χώρων όπως πέργκολες, αίθρια, στέγαστρα εισόδων, αυλόπορτες, αυλόγυροι και φωτιστικά, προσφέροντας ολοκληρωμένες λύσεις στην κατασκευή κτιρίων υψηλών απαιτήσεων. Με εξαγωγική δραστηριότητα σε πάνω από 60 χώρες σε όλο τον κόσμο, η ALUMINCO είναι προσηλωμένη στον τομέα της συνεχούς έρευνας και ανάπτυξης προϊόντων που ανταποκρίνονται ποιοτικά, αισθητικά και λειτουργικά στις απαιτητικές και ταχύτατα εξελισσόμενες αγορές. Η διαδικασία βαφής των προϊόντων της βασίζεται στις προδιαγραφές QUALICOAT και SEASIDE CLASS (επεξεργασία παραθαλάσσιας κλάσης) ενώ τηρεί σύστημα διαχείρισης ποιότητας κατά ISO 9001 και σύστημα περιβαλλοντικής διαχείρισης κατά ISO Όλα τα συστήματα αλουμινίου και καγκέλων σχεδιάζονται, αναπτύσσονται και δοκιμάζονται στο τμήμα Έρευνας & Ανάπτυξης της εταιρείας και στη συνέχεια πιστοποιούνται από αναγνωρισμένα ινστιτούτα και διεθνείς οργανισμούς όπως το IFT Rosenheim Γερμανίας, το Instituto Giordano Ιταλίας, το ΕΚΑ- ΝΑΛ (Ελληνικό Κέντρο Ανάπτυξης Αλουμινίου) Ελλάδας κ.α. Η ALUMINCO οδηγεί τις εξελίξεις στον τομέα του αλουμινίου, αναβαθμίζοντας συνεχώς τις υπηρεσίες και τα προϊόντα που προσφέρει, με ολοκληρωμένες λύσεις που καλύπτουν τις ανάγκες της σύγχρονης κατασκευής και βελτιώνουν την ποιότητα ζωής δημιουργώντας σχέσεις εμπιστοσύνης με τον τεχνικό κόσμο και το καταναλωτικό κοινό.

5 Tragfähigkeit absturzsichernder Verglasungen unter stoßartigen Einwirkungen (PB-C07-09-de-01) Auftraggeber ALUMINCO S.A. Megali Rahi Inofita Viotias Griechenland Produkt Brüstung Darstellung Bezeichnung - F85 TYPE E WITHOUT RAILTOP AND 20mm GLASS - CRYSTALINE F85 TYPE C WITH 20mm GLASS - CRYSTALINE F85 TYPE A WITH 16 mm GLASS Leistungsrelevante Produktdetails Ergebnis F85 TYPE E WITHOUT RAILTOP AND 20mm GLASS: Glas: ESG 10 mm / 4 x 0,38 PVB / ESG 10 mm Scheibenabmessung (B x H): 1000 mm x 1257 mm Glasbefestigung: 2 x F85-150E und 1 x F85-300E CRYSTALINE F85 TYPE C WITH 20mm GLASS: Glas: ESG 10 mm / 4 x 0,38 PVB / ESG 10 mm Scheibenabmessung (B x H): 1000 mm x 1177 mm Glasbefestigung: 2 x F85-150C und 1 x F85-300C CRYSTALINE F85 TYPE A WITH 16 mm GLASS: Glas: ESG 8 mm / 4 x 0,38 PVB / ESG 8 mm Scheibenabmessung (B x H): 1000 mm x 1177 mm Glasbefestigung: 2 x F85-150A und 1 x F85-300A Lagerung Unten partiell linienförmig gelagert Besonderheiten Kein Lastabtragender Holm vorhanden Kantenschutz wird auf das Produkt aufgebracht ift Rosenheim 19. Oktober 2012 Karin Lieb, Dipl.-Ing. (FH) Prüfstellenleiter Baustoffe & Halbzeuge Tragfähigkeit absturzsichernder Verglasung Kategorie A: 900 mm Fallhöhe Andreas Schmidt Prüfingenieur Materialprüfung Grundlagen *) Technische Regeln für die Verwendung von absturzsichernden Verglasungen (TRAV) Fassung: Verwendungshinweise Dieser Prüfbericht dient zur Vorlage bei der obersten Baubehörde zum Nachweis der Eignung von absturzsichernden Verglasungen im Rahmen der Zustimmung im Einzelfall. Gültigkeit Diese Prüfung/Bewertung ermöglicht keine Aussage über weitere leistungs- /qualitätsbestimmende Eigenschaften des Produkts. Veröffentlichungshinweise Es gilt das "Merkblatt zur Benutzung von ift-prüfdokumentationen". Das Deckblatt kann als Kurzfassung verwendet werden. Inhalt Der Nachweis umfasst insgesamt 18 Seiten und Anlagen (12 Seiten). ALUMINCO, headquartered in Inofyta Viotias, was the first company in this sector which, since its establishment, launched the production of items made of cast aluminium in traditional designs. After 33 years of experience in the aluminium sector, the company has evolved into a vertically integrated aluminium industry. Its production facilities include integrated processing, powder coating, assembly, finishing, packaging and storage units for the products it produces and delivers. ALUMINCO offers a wide range of aluminium products and systems, architectural and construction solutions, which include: A full range of tilt & turn as well as sliding, cold and thermal break aluminium systems, as well as curtain wall A variety of designs on aluminium panels for any architectural or construction requirement, with an emphasis on style, functionality and safety Safety doors and reinforced doors for main entrances suitable for private or commercial buildings. Available in traditional or modern designs, in a large variety of patterns and colors Railing systems f or balconies, patios and stairs. In traditional and modern designs, made of cast aluminium, aluminium or inox type profiles and glass railing systems Outdoor systems, such as Pergolas, shading systems, canopies, gates, fences and lighting posts, offering integrated solutions for the construction of high demand buildings ALUMINCO exports its products to over 60 countries globally and is always at the forefront of innovative development of products and systems satisfying the most demanding clients. The powder coating process is certified by QUALICOAT and SEASIDE CLASS (seaside class processing) specifications. Furthermore, ALUMINCO also conforms to the ISO 9001 certified by TUV Austria, for quality management system and the ISO environmental management system. All aluminium and railing systems are designed, developed and tested by our Research & Development department and are then cer- Nachweis Prüfbericht Nr PR01 tified by established institutes and international organizations, such as the IFT Rosenheim in Germany, the Instituto Giordano in Italy, the EKANAL (Greek Center of Aluminium Development) in Greece. Ve-PB de ( ) 5 ALUMINCO

6

7 Fusion Line...8 Fusion Line Σημεία αναφοράς Highlights...10 Orbit...12 Orbit 1 Χαρακτηριστικά Features...14 Orbit 1 Οδηγίες συναρμολόγησης Typical post assembly...16 Orbit 1 Οδηγίες εγκατάστασης Installation guide...17 Orbit 1 Hotel room partitions...18 Orbit 1 Hotel room partitions Οδηγίες εγκατάστασης Installation guide...20 Orbit 2 Χαρακτηριστικά Features...22 Orbit 2 Οδηγίες συναρμολόγησης Typical post assembly...24 Orbit 2 Οδηγίες εγκατάστασης Installation guide...25 Orbit Προφίλ Profiles...26 Orbit Εξαρτήματα Accessories...27 Elxis Χαρακτηριστικά Features...30 Elxis Οδηγίες συναρμολόγησης Typical post assembly...34 Elxis Οδηγίες εγκατάστασης Installation guide...35 Elxis Προφίλ Profiles...36 Elxis Εξαρτήματα Accessories...37 Synthesis Χαρακτηριστικά Features...38 Synthesis Οδηγίες συναρμολόγησης Typical post assembly...42 Synthesis Οδηγίες εγκατάστασης Installation guide...44 Synthesis Προφίλ Profiles...46 Synthesis Εξαρτήματα Accessories...47 Πάκτωση των πελμάτων στο μπετόν Ground anchoring of support feet Index

8 FUSION LINE Premium Railing Solutions 8 FUSION LINE

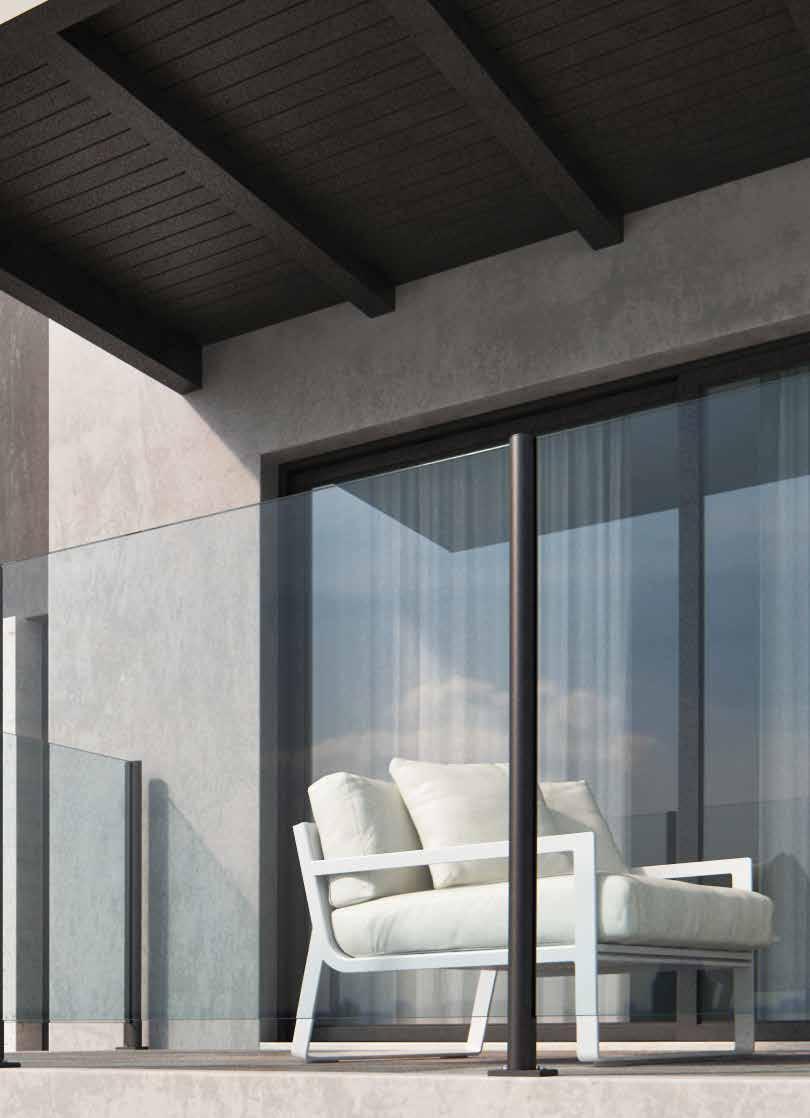

9 Στη μεγάλη οικογένεια καγκέλου της ALUMINCO έρχεται να προστεθεί η σειρά Fusion Line. Η καινούργια σειρά πήρε το όνομά της από την ιδιότητά της να συνδυάζει με αρμονία αλλά και φαντασία το γυαλί με το αλουμίνιο σε αναρίθμητους συνδυασμούς, ενώ την ίδια στιγμή να παραμένει απέριττη, προσιτά πολυτελής και ιδιαίτερα όμορφη. Στη νέα αυτή σειρά ανήκουν οι εξής τύποι: ORBIT, ELXIS, SYNTHESIS Ο κάθε τύπος έχει το δικό του χαρακτήρα προτείνοντας σας πρωτοποριακά δεσίματα που δίνουν τη δυνατότητα ελάχιστης παρέμβασης αλουμινίου μεταξύ δύο ή περισσοτέρων γυάλινων επιφανειών, συνθέσεις που άλλοτε αναδεικνύουν τα μέρη του αλουμινίου και άλλοτε το γυαλί σχέδια που ταιριάζουν σε κάθε μοντέρνα κατασκευή. In the great family of ALUMINCO s railing systems joins the series Fusion Line. The new series takes its name from its ability to combine with harmony and fantasy glass with aluminum in countless combinations, while at the same time to remain uncluttered, affordable luxury and very beautiful. In this new series are the following types: ORBIT, ELXIS, SYNTHESIS Each type has its own character, it is completely unique in the railing market, creating an entirely new look while offering the ultimate answer to the demand for contemporary and stylish railing systems. 9 FUSION LINE

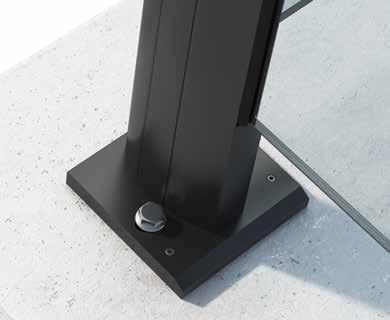

10 Μια εντελώς νέα εμπειρία μπαίνει στον κόσμο των κάγκελων Η σειρά Fusion Line βελτιώνει δραματικά τις πιο σημαντικές πτυχές της εμπειρίας που προσφέρουν τα κάγκελα. Εισάγει προηγμένα και στιβαρά προφίλ για επιπλέον αντοχή, μοναδικό σχεδιασμό για εντυπωσιακή εμφάνιση και την καλύτερη απόδοση που έχουμε δει ποτέ σε ένα σύστημα κάγκελων. An entirely new experience enters the world of railings Fusion line dramatically improves the most important aspects of the Railings experience. It introduces advanced and robust profiles for extra strength, unique design for impressive look and the best performance ever in a railing system. 10 Σημεία αναφοράς Highlights 1 Μινιμαλιστικός Σχεδιασμός Χάρη στην εξαιρετική απλότητα και τον μινιμαλ χαρακτήρα της, η σειρά Fusion λειτουργεί πραγματικά πολύ καλά ως ένα οπτικό στοιχείο. Minimalist Design Thanks to the extreme simplicity and minimal nature of the fusion line series, it actually works really well as a visual element. 2 Αξιόπιστη ασφάλεια Όλα τα κάγκελα της σειράς Fusion line συμπεριφέρονται εξαιρετικά καλά, παρέχοντας μέγιστη ασφάλεια και προστασία. Reliable safety Fusion line railings perform extremely well, providing utmost safety and protection.

11 3 4 Εύκολη & Γρήγορη Εγκατάσταση Τα κάγκελα της σειράς Fusion line έχουν σχεδιαστεί για να προσφέρουν τα οφέλη μιας γρήγορης και εύκολης εγκατάστασης σε όλα τα στάδια της τοποθέτησης τους. Easy & Fast Installation Fusion line railings are carefully designed to help installers benefit from quick and easy installations at all stages of their placement. Τρεις τύποι. Απεριόριστες δυνατότητες Οι τύποι Orbit, Elxis και Synthesis αναμειγνύουν το αλουμίνιο και το γυαλί μαζί σε πολυάριθμους μοναδικούς συνδυασμούς. Three types. Endless possibilities Orbit, Elxis and Synthesis blend aluminum and glass together in numerous unique combinations. 11 Σημεία αναφοράς Highlights

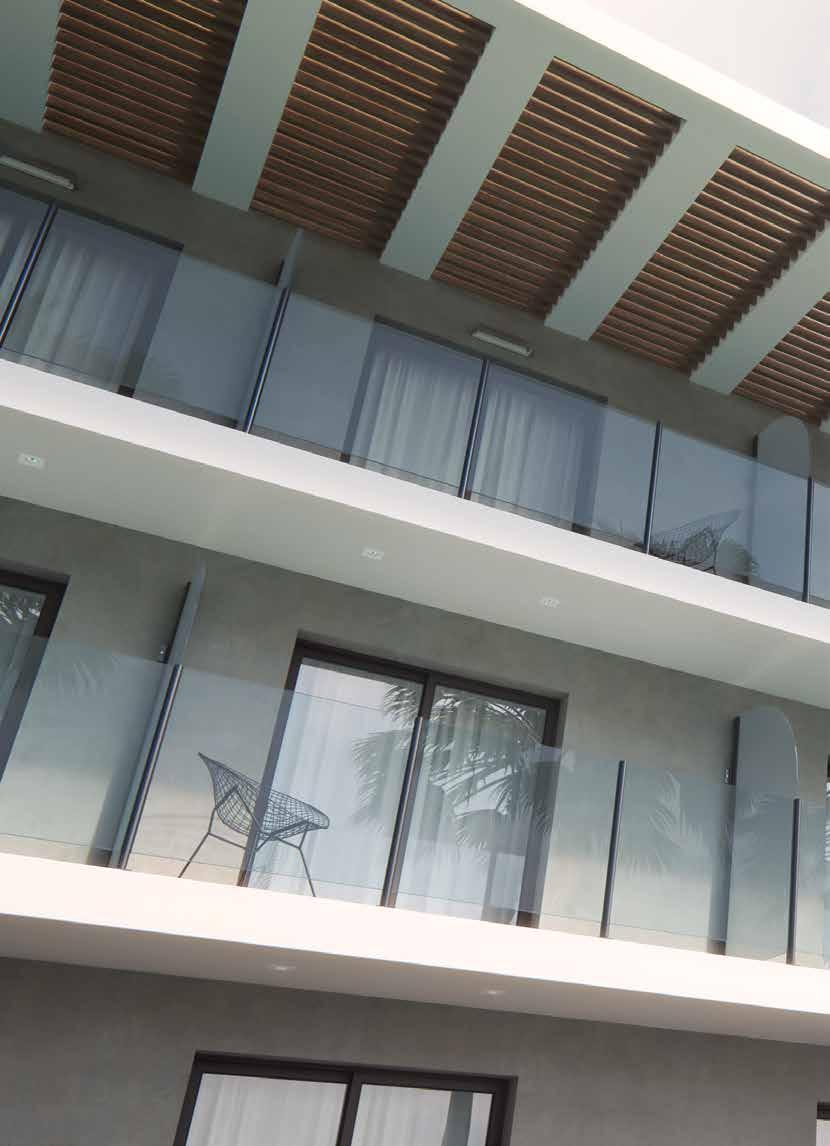

12 Γενικές πληροφορίες 12 Info Εφαρμογή Application Orbit

13 General information 13 Info Εφαρμογή Application

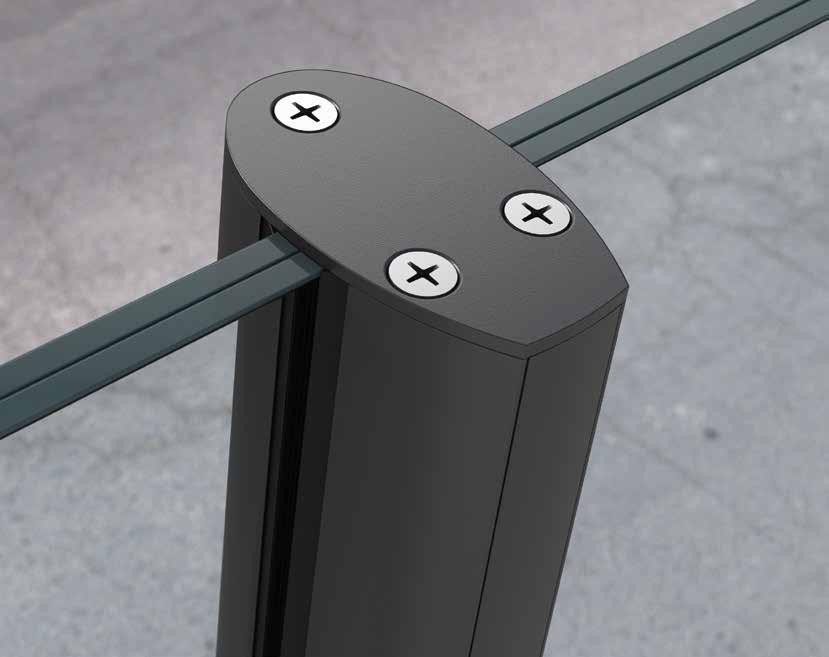

14 Orbit1 Χαρακτηριστικά Features 14 Πρωτότυπη ελλειπτική σχεδίαση. Πολύ υψηλή στιβαρότητα για μεγάλου μεγέθους ανοίγματα υαλοπίνακα. Πιστοποίηση που επιτρέπει τη χρήση του σε έργα υψηλών προδιαγραφών και απαιτήσεων (>1.7 KN/m). Μέγιστο ύψος 2 m και πλάτος 1.50 m για ειδικές εφαρμογές διαχωριστικού ξενοδοχείων, ενώ ύψος 1.20 m και πλάτος 1.30 m για τυπικές εφαρμογές καγκέλου. Ιδανική λύση για διαχωριστικό σε εσωτερικούς και εξωτερικούς χώρους. Ως διαχωριστικό συνεργάζεται με όλες τις κουπαστές της σειράς Fusion Line για τυπολογίες κάγκελου. Κατάλληλο και για σταθερό ανεμοφράκτη σε επαγγελματικούς χώρους. Διατίθεται σε όλες τις αποχρώσεις ηλεκτροστατικής και ανοδίωσης. Ενδείκνυται για μοντέρνες κατοικίες, επαγγελματικά κτίρια και ξενοδοχεία. Μέγιστο πάχος υαλοπίνακα 66.4PVB=13.52 mm Innovative elliptical design. High level of robustness, ideal for large glazing openings. Certification that allows the product use for projects that demand high performance standards (>1.7 KN/m). Maximum height 2 m & width 1.50 m for special hotel partition applications and max. height 1.20 m and width 1.30 m for typical railing applications. Ideal solution for space partition in indoor and outdoor spaces. Having the use of partition cooperates with all Fusion Line handrails for all railing typologies. Suitable for fixed windscreen in commercial places. Available in all range of electrostatic and anodising shades. Suitable for modern homes, commercial buildings and hotels. Maximum glass thickness 66.4PVB=13.52 mm

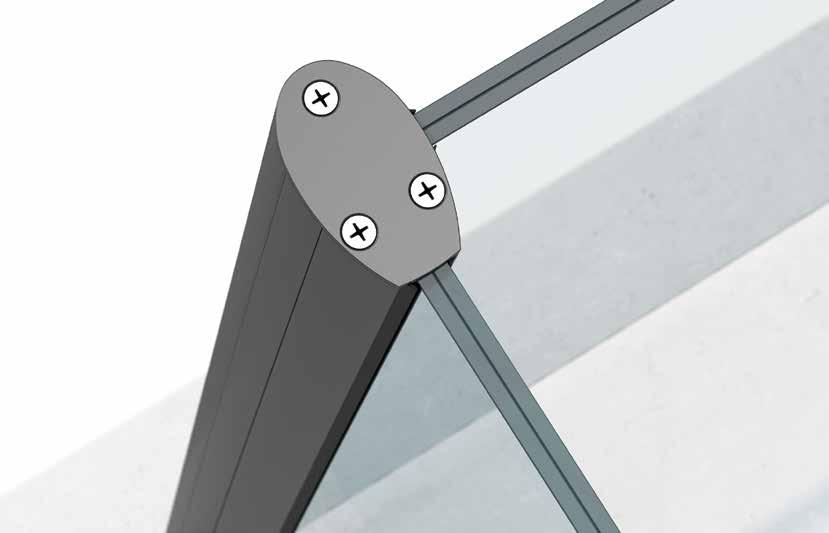

15 15 Χαρακτηριστικά Features

16 Ε US530-2/3/4 PRM Οδηγίες συναρμολόγησης Typical post assembly 16 Τεχνικά χαρακτηριστικά Technical specifications Orbit ΤΕΜ ITEM ΠΟΣ/ΤΑ QTY ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST ΚΩΔ. ΕΞΑΡΤΗΜΑΤΟΣ PART NUMBER DESCRIPTION / ΠΕΡΙΓΡΑΦΗ 1 1 FSN-102 ΚΟΛΟΝΑ ORBIT1 / ORBIT1 POST 2 2 FSN-122 ΠΛΑΙΝΟ ΚΑΠΑΚΙ ΚΟΛΟΝΑΣ POST SIDE CAP ΓΩΝΙΑΚΟ ΠΕΛΜΑ ORBIT1 / ORBIT1 FOOTPLATE 4 6 DIN x50 ΒΙΔΕΣ ΠΕΛΜΑΤΟΣ FOOTPLATE SCREWS ΑΝΩ ΤΑΠΑ ORBIT1 / ORBIT1 TOP COVER 6 3 DIN965-A2-M6x12 ΒΙΔΕΣ TOY 4924 / 4924 SCREWS 7 1 FSN-122 (100mm) ΑΠΟΣΤΑΤΗΣ ΥΑΛΟΠΙΝΑΚΑ GLASS STAND-OFF 8 1 Ε4912 ΛΑΣΤΙΧΟ / GASKET 9 1 US530-2/3/4 PRM ΛΑΣΤΙΧΟ ΣΦΗΝΑ / GLAZING GASKET ΤΕΜ ITEM ΠΟΣ/ΤΑ QTY ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST ΚΩΔ. ΕΞΑΡΤΗΜΑΤΟΣ PART NUMBER DESCRIPTION / ΠΕΡΙΓΡΑΦΗ 1 1 FSN-102 ΚΟΛΟΝΑ ORBIT1 / ORBIT1 POST 2 2 FSN-122 ΠΛΑΙΝΟ ΚΑΠΑΚΙ ΚΟΛΟΝΑΣ POST SIDE CAP ΠΕΛΜΑ ORBIT1 / ORBIT1 FOOTPLATE 4 3 DIN x50 ΒΙΔΕΣ ΠΕΛΜΑΤΟΣ / FOOTPLATE SCREWS ΑΝΩ ΤΑΠΑ ORBIT1 / ORBIT1 TOP COVER 6 3 DIN965-A2-M6x12 ΒΙΔΕΣ TOY 4924 / 4924 SCREWS 7 1 FSN-122 (100mm) ΑΠΟΣΤΑΤΗΣ ΥΑΛΟΠΙΝΑΚΑ GLASS STAND-OFF 8 1 Ε4912 ΛΑΣΤΙΧΟ / GASKET 9 1 US530-2/3/4 PRM ΛΑΣΤΙΧΟ ΣΦΗΝΑ / GLAZING GASKET

17 MAX. HEIGHT 1200 ΛΕΠΤΟΜΕΡΕΙΑ-Α DETAIL VIEW-A ΛΕΠΤΟΜΕΡΕΙΑ-Β DETAIL VIEW-B A MAX. POST DIST ΜΕ ΚΟΥΠΑΣΤΗ/WITH RAILTOP 45 B 80 FSN FSN-122 MAX. HEIGHT 1200 Οδηγίες εγκατάστασης Orbit 1 Installation Guide 17 Τεχνικά χαρακτηριστικά Technical specifications MAX. POST DIST FSN FSN-122 FSN FSN

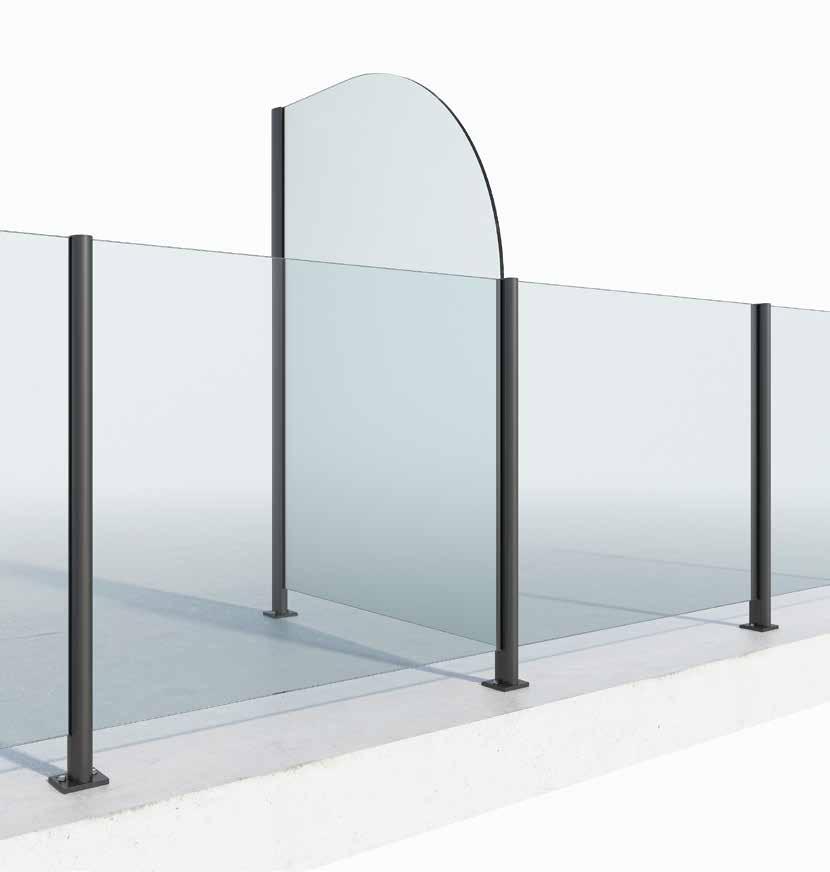

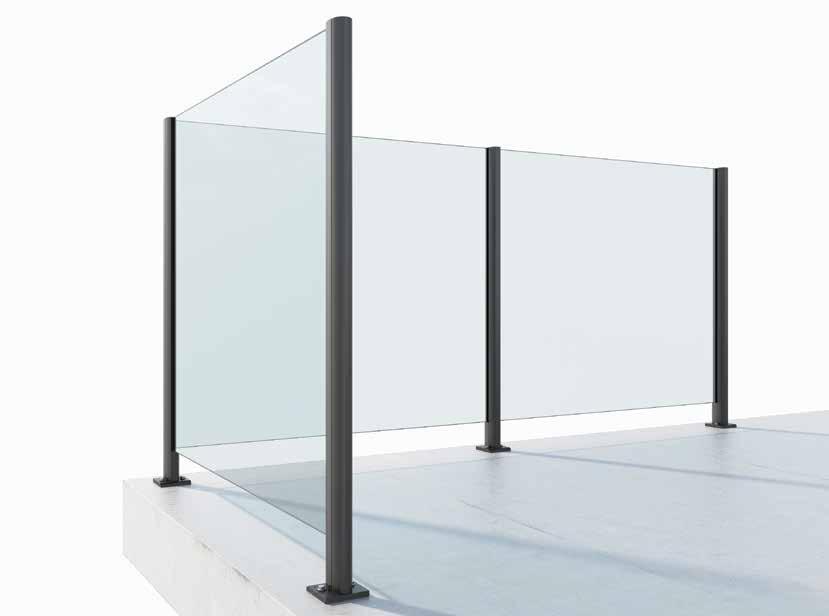

18 Orbit 1 18 Διαχωριστικά ξενοδοχείου σε αρμονία με το περιβάλλον. Δύο τύποι Orbit 1 για διαχωριστικά ξενοδοχείου είναι η ιδανική λύση για να διατηρηθεί η ισορροπία ανάμεσα στην αισθητική και την ανάγκη για προστασία της ιδιωτικής ζωής.

19 Orbit 1 19 Hotel partitions in harmony with the environment. Two types of Orbit 1 are the ideal solution to maintain the balance between the aesthetics and the need for privacy.

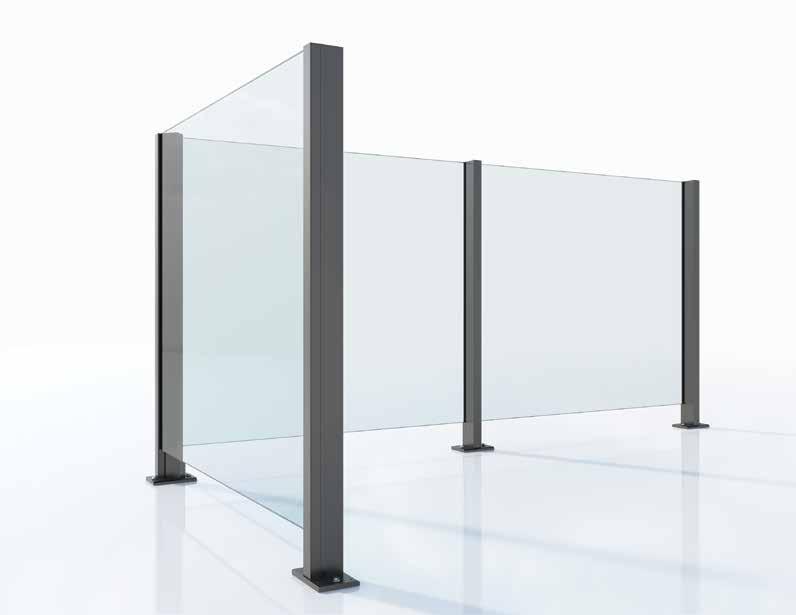

20 MAX ΤΥΠΙΚΗ ΔΙΑΤΑΞΗ ΜΠΑΛΚΟΝΙΟΥ ΜΕ ΔΙΑΧΩΡΙΣΤΙΚΟ ΚΑΙ ΚΑΓΚΕΛΟ ORBIT 1 ΓΙΑ ΞΕΝΟΔΟΧΕΙΑ TYPICAL ORBIT 1 RAIL TYPE FOR HOTEL PARTITIONS Hotel room partitions Οδηγίες εγκατάστασης Installation guide MAX MAX MAX Τεχνικά χαρακτηριστικά Technical specifications Orbit 1 Α Β Α B

21 ΤΥΠΙΚΗ ΔΙΑΤΑΞΗ ΜΠΑΛΚΟΝΙΟΥ ΜΕ ΔΙΑΧΩΡΙΣΤΙΚΟ ORBIT 1 ΚΑΙ ΜΕ ΚΑΓΚΕΛΟ SYNTHESIS ΓΙΑ ΞΕΝΟΔΟΧΕΙΑ TYPICAL ORBIT 1 AND SYNTHESIS FOR HOTEL PARTITIONS SYNTHESIS Rail Type (Panel Rail Type C2) MAX MAX Hotel room partitions Οδηγίες εγκατάστασης Installation guide MAX MAX Τεχνικά χαρακτηριστικά Technical specifications Orbit FSN-102 FSN

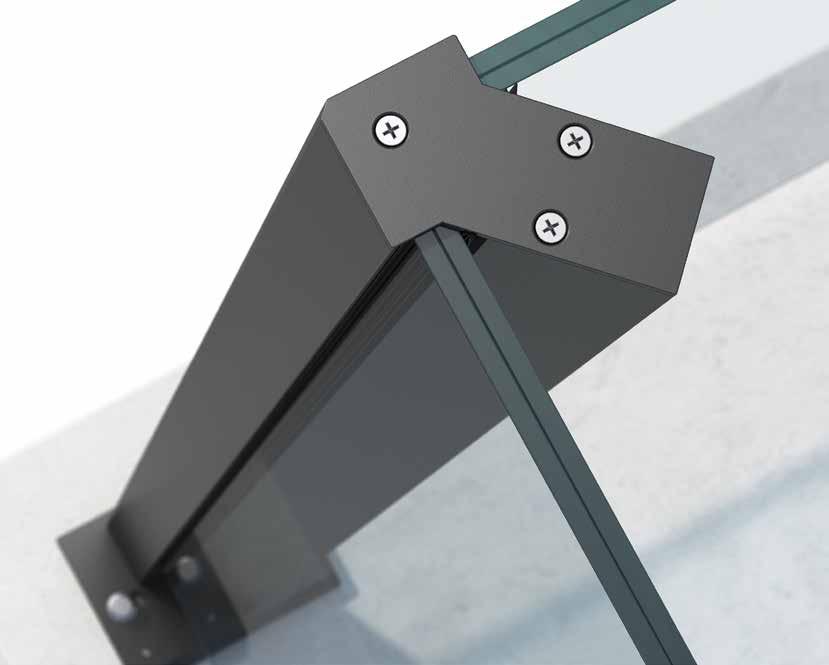

22 Orbit2 Χαρακτηριστικά Features 22 Πρωτότυπη ορθογώνιου τύπου σχεδίαση. Πολύ υψηλή στιβαρότητα για μεγάλου μεγέθους ανοίγματα υαλοπίνακα. Πιστοποίηση που επιτρέπει τη χρήση του σε έργα υψηλών προδιαγραφών και απαιτήσεων (>1.7 KN/m). Μέγιστο ύψος 1.20 και πλάτος 1.30 m για τυπικές εφαρμογές καγκέλου. Μέγιστη αντοχή και μεγάλη διάρκεια στο χρόνο. Κατάλληλο για διαχωριστικό εσωτερικού και εξωτερικό χώρου. Κατάλληλο και για ανεμοφράκτης σταθερός σε επαγγελματικούς χώρους. Διατίθεται σε όλες τις αποχρώσεις ηλεκτροστατικής και ανοδίωσης. Μέγιστο πάχος υαλοπίνακα 66.4PVB=13.52 mm. Innovative rectangular type design. High level of robustness, ideal for large glazing openings. Certification that allows the product use for projects that demand High Performance Standards (>1.7 KN/m). Maximum height 1.20 m & width 1.30 m for typical railing applications. Maximum durability and time resistance. Suitable for partition use in indoor and outdoor spaces. Suitable for windbreak stable use in commercial places. Available in all range of electrostatic and anodising shades. Maximum glass thickness 66.4PVB=13.52 mm

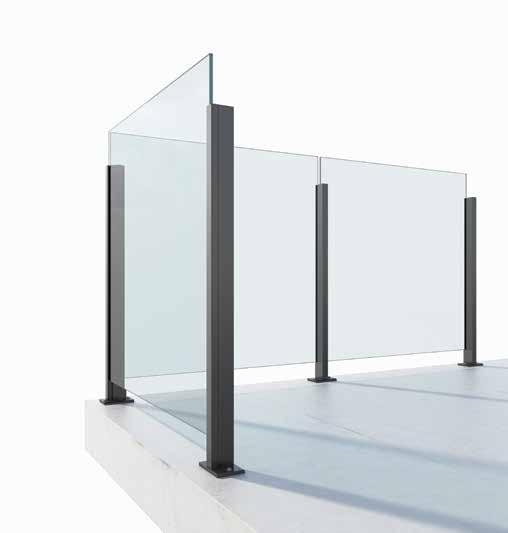

23 23 Χαρακτηριστικά Features

24 ΠΤΟΜΕΡΕΙΑ-Α TAIL VIEW-A 5 ΛΕΠΤΟΜΕΡΕΙΑ-Β DETAIL VIEW-B A 1 Οδηγίες συναρμολόγησης Typical post assembly B 80 FSN FSN Ε Τεχνικά χαρακτηριστικά Technical specifications Orbit 2 ΜΕ ΚΟΥΠΑΣΤΗ/WITH RAILTOP MAX. HEIGHT US530-2/3/4 PRM ΤΕΜ ITEM ΠΟΣ/ΤΑ QTY ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST ΚΩΔ. ΕΞΑΡΤΗΜΑΤΟΣ PART NUMBER MAX. POST DIST DESCRIPTION / ΠΕΡΙΓΡΑΦΗ 1 1 FSN-103 ΚΟΛΟΝΑ ORBIT2 / ORBIT 2 POST 2 1 FSN-123 ΠΛΑΙΝΟ ΚΑΠΑΚΙ ΚΟΛΟΝΑΣ POST SIDE CAP ΠΕΛΜΑ ORBIT2 / ORBIT2 FOOTPLATE 4 3 DIN x50 ΒΙΔΕΣ ΠΕΛΜΑΤΟΣ / FOOTPLATE SCREWS ΑΝΩ ΤΑΠΑ ORBIT2 / ORBIT2 TOP COVER 6 2 DIN7982-A2-4.2x16 ΒΙΔΕΣ TOY 4933 / 4933 SCREWS 7 1 FSN-123 (100mm) ΑΠΟΣΤΑΤΗΣ ΥΑΛΟΠΙΝΑΚΑ GLASS STAND-OFF 8 1 Ε4912 ΛΑΣΤΙΧΟ / GASKET 9 1 US530-2/3/4 PRM ΛΑΣΤΙΧΟ ΣΦΗΝΑ / GLAZING GASKET 45 ΤΕΜ ITEM ΠΟΣ/ΤΑ QTY ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST ΚΩΔ. ΕΞΑΡΤΗΜΑΤΟΣ PART NUMBER DESCRIPTION / ΠΕΡΙΓΡΑΦΗ 1 1 FSN-104 ΓΩΝΙΑΚΟ ΠΡΟΦΙΛ ΚΟΛΟΝΑΣ CORNER POST 2 1 FSN-123 ΠΛΑΙΝΟ ΚΑΠΑΚΙ ΚΟΛΟΝΑΣ POST SIDE CAP ΓΩΝ. ΠΕΛΜΑ ORBIT2 ORBIT2 FOOTPLATE 4 3 DIN x50 ΒΙΔΕΣ ΠΕΛΜΑΤΟΣ FOOTPLATE 90 SCREWS ΑΝΩ ΤΑΠΑ ORBIT2 ORBIT2 TOP COVER DIN7982-A2-4.2x ΒΙΔΕΣ TOY 4933 / 4935 SCREWS 7 1 FSN-222 ΑΠΟΣΤΑΤΗΣ ΥΑΛΟΠΙΝΑΚΑ FSN (100 mm) GLASS STAND-OFF Ε4912 ΛΑΣΤΙΧΟ / GASKET FSN-102 FSN US530-2/3/4 PRM ΛΑΣΤΙΧΟ ΣΦΗΝΑ / GLAZING GASKET FSN-201

25 MAX. HEIGHT 1200mm MAX POST DIST. 1300mm MAX. HEIGHT 1200mm Οδηγίες εγκατάστασης Orbit 2 Installation Guide 25 Τεχνικά χαρακτηριστικά Technical specifications MAX POST DIST. 1300mm FSN-103 FSN-104 FSN-123

26 Προφίλ, λάστιχα Profiles, gaskets 47 Κολώνα 45x80 οβάλ χωρίς καπάκι Column oval 45x80 (without cap) Βάρος / Weight FSN gr/m 19 Καπάκι κολώνας FSN-102 Cover for column FSN-102 Βάρος / Weight. FSN gr/m 17.4 Βάση κουπαστής (FSN-221/222) Base for handrail FSN-221/222 Βάρος / Weight. 74 FSN gr/m Προφίλ & Εξαρτήματα Profiles & Accessories Orbit Κολώνα 40x82 χωρίς καπάκι Column 40x82 Βάρος / Weight. 19 FSN gr/m Κολώνα γωνιακή χωρίς καπάκι Column corner (without cap) Βάρος / Weight. 19 FSN gr/m Καπάκι οβάλ κουπαστής 90x30 Cover for handrail 90x30 Βάρος / Weight. FSN gr/m Καπάκι κουπαστής 80x28 Cover for handrail 80x28 Βάρος / Weight. FSN gr/m Καπάκι κολώνας FSN-103/104 Cover for column FSN-103/104 Βάρος / Weight. FSN gr/m

27 Πέλμα κολώνας FSN-102 Support foot for FSN Σύνδεσμος 90 για κουπαστή F Connector 90 for F handrail 4250 Πέλμα κολώνας FSN-103 Support foot for FSN Σύνδεσμος κουπαστής ευθεία Connector for handrail 4261 Γωνιακό πέλμα κολώνας FSN-104 Corner support foot for FSN Εξαρτήματα Accessories 27 Προφίλ & Εξαρτήματα Profiles & Accessories Orbit Γωνιακό πέλμα κολώνας FSN-102 Corner support foot for FSN Πέλμα κολώνας FSN-103 Support foot for FSN Στήριγμα κολώνας FSN-102 (άνω) Support for column FSN Τάπα κουπαστής FSN-222 End cap for handrail FSN Επιτοίχιο στήριγμα κουπαστής Wall support for handrail 4754 Όλα τα εξαρτήματα είναι φτιαγμένα από προφίλ αλουμινίου. Όλες οι βίδες είναι από ανοξείδωτο ατσάλι βαθμού Α2 All accessories are made from aluminium profiles. All screws are stainless steel, grade A2

28 28 Εξαρτήματα Accessories Προφίλ & Εξαρτήματα Profiles & Accessories Τάπα κολώνας FSN-102 End cap for column FSN Τάπα δεξιά κολώνας FSN-102 End cap for column FSN-102 (right) 4926 Τάπα αριστερή κολώνας FSN-102 End cap for column FSN-102 (left) 4925 Τάπα κολώνας FSN-102 End cap for column FSN Orbit Τάπα κολώνας FSN-102 End cap for column FSN Τάπα κολώνας FSN-102 End cap for column FSN Τάπα αριστερή κολώνας FSN-102 End cap for column FSN-102 (left) 4936 Τάπα δεξιάς κολώνας FSN-102 End cap for column FSN-102 (right) 4937

29 Τάπα κολώνας FSN-103 End cap for column FSN Τάπα δεξιά κολώνας FSN-103 End cap for column FSN-103 (right) 4932 Τάπα αριστερή κολώνας FSN-103 End cap for column FSN-103 (left) 4931 Τάπα κολώνας FSN-103 End cap for column FSN Εξαρτήματα Accessories 29 Προφίλ & Εξαρτήματα Profiles & Accessories Orbit Τάπα κολώνας FSN-104 End cap for column FSN Τάπα κολώνας FSN-104 End cap for column FSN Λάστιχο σφήνα τύπου οδηγού F για τζάμι 10 mm Gasket for F guide (10 mm glass) 4912 Όλα τα εξαρτήματα είναι φτιαγμένα από προφίλ αλουμινίου. Όλες οι βίδες είναι από ανοξείδωτο ατσάλι βαθμού Α2 Λάστιχο σφήνα οδηγού F50-319/203 για τζάμι 12 mm F50-319/203 rail gasket for 12 mm glass US530-2/3/4 PRM All accessories are made from aluminium profiles. All screws are stainless steel, grade A2

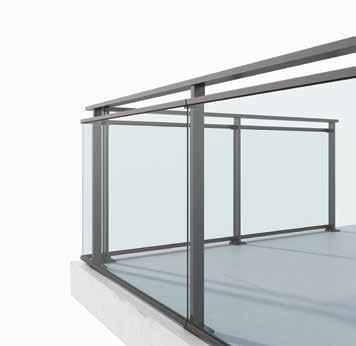

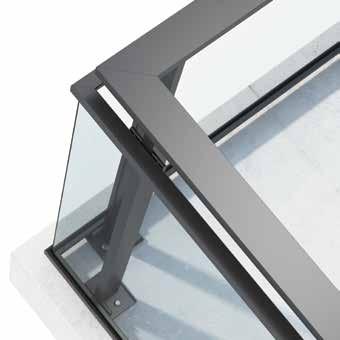

30 Elxis Χαρακτηριστικά Features 30 Μοντέρνα σχεδίαση που αναδεικνύει την απλότητα των γραμμών, ιδανικό για χώρους με minimal design. Πολύ υψηλή στιβαρότητα για μεγάλου μεγέθους ανοίγματα υαλοπίνακα. Πλάτος όψης κολώνας μόλις 28 mm. Μέγιστο πλάτος από κολώνα σε κολώνα 1300 mm. Ελάχιστα εξαρτήματα προσφέρουν οικονομία και εργονομία. Χωρίς εμφανή βίδες για τέλειο αισθητικό αποτέλεσμα Εφαρμογή υαλοπίνακα σε οδηγό στο κάτω μέρος και κουπαστή επάνω. Δυνατότητα επιλογής κουπαστής διαφόρων σχημάτων ικανοποιώντας τις πλέον απαιτητικές ανάγκες. Δυνατότητα εφαρμογής γυάλινων πτυσσόμενων φύλλων (φυσούνα) επί της κατασκευής. Διατίθεται σε όλες τις αποχρώσεις ηλεκτροστατικής και ανοδίωσης. Ιδανική λύση για εσωτερικούς και εξωτερικούς χώρους, για μπαλκόνια, περιφράξεις εξωτερικών χώρων. Μέγιστο πάχος υαλοπίνακα 55.4PVB=11.52 mm

31 Modern design that highlights the simplicity of design lines, ideal for minimal design spaces. High levels of robustness for large window openings. Column width for only 28 mm. Maximum width between the columns 1300 mm. Minimum components, offering economy and ergonomics. Having no visible screws for perfect aesthetic result. Glass application at the bottom rail having handrail at the top. Handrail choices in numerous shapes satisfying the most demanding needs. Possible application of glass folding system on the structure. Available in all electrostatic and anodising shades. Ideal solution for indoor and outdoor spaces, balcony areas, fences, interior and exterior stairs. Maximum glass thickness 55.4PVB=11.52 mm 31 Χαρακτηριστικά Features

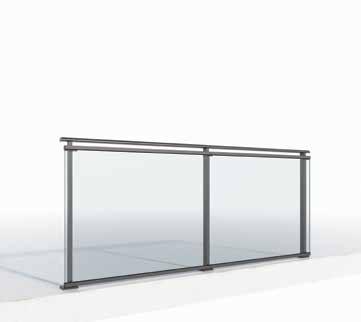

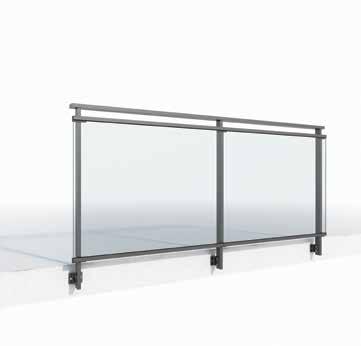

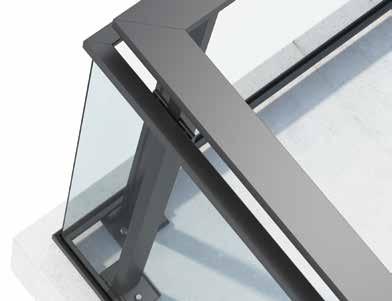

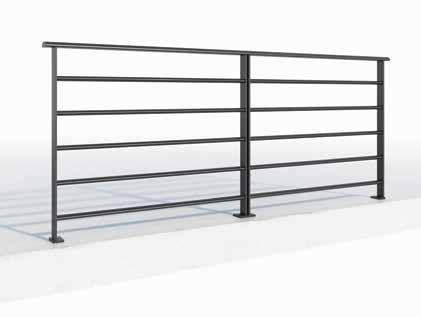

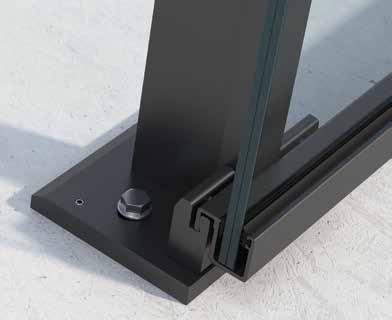

32 Πολυάριθμες εξατομικευμένες επιλογές προσφέρουν πλήρη ικανοποίηση μέχρι και την τελευταία λεπτομέρεια. 32 Λεπτομέρειες Details Numerous personalized options offer complete satisfaction down to the last detail

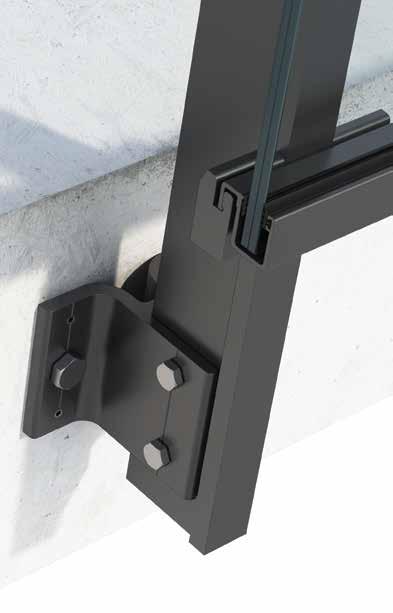

33 Elxis 33 Λεπτομέρειες Details

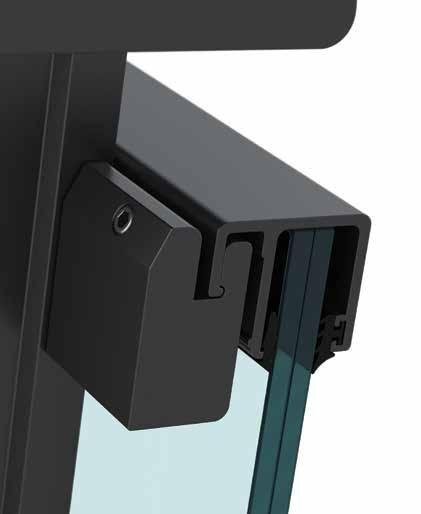

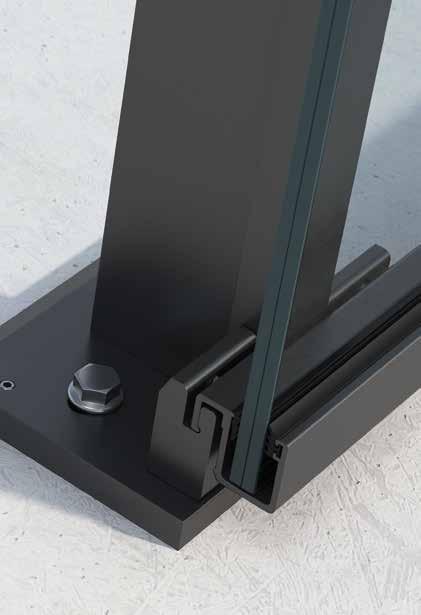

34 ΤΥΠΙΚΑ ΒΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ: 1. ΤΟΠΟΘΕΤΟΥΜΕ ΤΙΣ ΚΟΛΩΝΕΣ ΣΤΙΣ ΘΕΣΕΙΣ ΠΟΥ ΕΧΟΥΜΕ ΣΗΜΑΔΕΥΣΕΙ ΣΤΟ ΜΠΕΤΟ 2. ΒΙΔΩΝΟΥΜΕ ΤΙΣ ΚΟΛΩΝΕΣ ΓΕΡΑ ΣΤΙΣ ΘΕΣΕΙΣ ΑΓΚΥΡΩΣΗΣ 3. ΒΙΔΩΝΟΥΜΕ ΤΟ ΕΞΑΡΤΗΜΑ ΣΥΓΚΡΑΤΗΣΗΣ ΥΑΛΟΠΙΝΑΚΑ 4753 (NO.6) ΕΠΙ ΤΗΣ ΚΟΛΟΝΑΣ ΣΤΟ ΠΑΝΩ ΜΕΡΟΣ & ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΣΤΙΣ ΚΑΤΑΛΛΗΛΕΣ ΘΕΣΕΙΣ ΑΝΑΛΟΓΑ ΜΕ ΤΟ ΥΨΟΣ ΤΟΥ ΥΑΛΟΠΙΝΑΚΑ 4. ΤΟΠΟΘΕΤΟΥΜΕ ΤΟΝ ΜΟΝΤΑΡΙΣΜΕΝΟ ΠΛΑΙΣΙΟ ΤΟΥ ΥΑΛΟΠΙΝΑΚΑ ΕΠΙ ΤΗΣ ΚΟΛΟΝΑΣ ΣΥΓΚΡΑΤΩΝΤΑΣ ΤΟ ΑΠΟ ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΣΥΓΚΡΑΤΗΣΗΣ 5. ΒΙΔΩΝΟΥΜΕ ΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΗΣ ΚΟΥΠΑΣΤΗΣ FSN-201 (NO.4) ΕΠΙ ΤΩΝ ΚΟΛΟΝΩΝ ΣΤΟ ΠΑΝΩ ΜΕΡΟΣ ΚΑΙ ΣΥΝΔΕΟΥΜΕ ΤΙΣ ΚΟΛΟΝΕΣ ΜΕΤΑΞΥ ΤΟΥΣ ΣΕ ΕΥΘΥΓΡΑΜΜΗ ΔΙΑΤΑΞΗ 6. ΤΕΛΟΣ ΤΟΠΟΘΕΤΟΥΜΕ ΚΑΙ ΤΟ ΠΑΝΩ ΜΕΡΟΣ ΤΗΣ ΚΟΥΠΑΣΤΗΣ FSN-221 (NO.5), ΓΙΑ ΝΑ ΟΛΟΚΛΗΡΩΣΟΥΜΕ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ 5 4 Οδηγίες συναρμολόγησης Typical post assembly Τεχνικά χαρακτηριστικά Technical specifications 3 Elxis Ε4912 US530-2/3/4 PRM TEM ITEM ΠΟΣ QTY ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST ΚΩΔΙΚΟΣ ΠΕΡΙΓΡΑΦΗ / DESCRIPTION PART NUMBER 1 3 FSN-101 ΚΟΛΟΝΑ ELXIS / ELXIS POST RAIL ASSEMBLY TYPICAL STEPS: 1. ASSEMBLE POST & FOOTPLATE 2. FIX ASSEMBLED POST ONTO THE GROUND 3. SCREW GLASS HOLDER 4753 (NO.6) ONTO POST ON THE UPPER PART & LOWER PART OF THE POST 4. MOUNT ASSEMBLED GLASS PANEL ONTO POST GLASS HOLDER 5. SCREW FIX BOTTOM HANDRAIL FSN-201 (NO.4) ONTO POST, TO CONNECT POSTS IN THE LINE 6. FINALLY, CLICK & CONNECT THE TOP HANDRAIL PART FSN-221 (NO.5) ONTO THE RECTANGULAR HANDRAIL TO FULLFILL THE RAIL ASSEMBLY 2 2 FSN-301 ΑΝΩ ΟΔΗΓΟΣ ΤΖΑΜΙΟΥ / GLASS GUIDE RAIL 3 2 FSN-300 ΚΑΤΩ ΟΔΗΓΟΣ ΤΖΑΜΙΟΥ / GLASS GUIDE RAIL 4 1 FSN-201 ΒΑΣΗ ΚΟΥΠΑΣΤΗΣ / HANDRAIL BASE 5 1 FSN-221 ΚΑΠΑΚΙ ΚΟΥΠΑΣΤΗΣ / HANDRAIL COVER ΣΥΓΚΡΑΤΗΡΑΣ ΥΑΛΟΠΙΝΑΚΑ GLASS HOLDER ΠΕΛΜΑ ELXIS / ELXIS FOOTPLATE 8 9 DIN x50 ΒΙΔΕΣ ΠΕΛΜΑΤΟΣ FOOTPLATE SCREWS 9 2 Ε4912 ΛΑΣΤΙΧΟ / GASKET 10 2 US530-2/3/4 PRM ΛΑΣΤΙΧΟ ΣΦΗΝΑ / GLAZING GASKET

35 ELXIS TYPE-A/B A B FSN FSN-301 FSN ELXIS TYPE-C FSN-221 FSN FSN-222 FSN C Οδηγίες εγκατάστασης Elxis Installation Guide 35 Τεχνικά χαρακτηριστικά Technical specifications FSN FSN FSN-101 FSN ELXIS ΤΟΠΟΘΕΤΗΜΕΝΟ ΕΞΩΤΕΡΙΚΑ / ELXIS EXTERNALLY FIXED

36 36 Προφίλ, λάστιχα Profiles, gaskets Προφίλ & Εξαρτήματα Profiles & Accessories Καπάκι κουπαστής 80x28 Cover for handrail 80x28 Βάρος / Weight. FSN gr/m Καπάκι οβάλ κουπαστής 90x30 Cover for handrail 90x30 Βάρος / Weight. FSN gr/m Καπάκι κουπαστής 110x30 Cover for handrail 110x30 Βάρος / Weight. Κολώνα 28x64 / Column 28x64 Βάρος / Weight. FSN gr/m FSN gr/m Elxis 64 Κολώνα 28x64 / Column 28x64 FSN-105 Βάρος / Weight gr/m Βάση κουπαστής (FSN-221/222) Base for handrail FSN-221/222 Βάρος / Weight. 74 FSN gr/m Βάση κουπαστής (FSN-223) Base for handrail FSN-223 Βάρος / Weight. FSN gr/m Οδηγός κάτω τζαμιού Guide for glass (down) Βάρος / Weight. FSN gr/m Οδηγός άνω τζαμιού Guide for glass (up) Βάρος / Weight. FSN gr/m

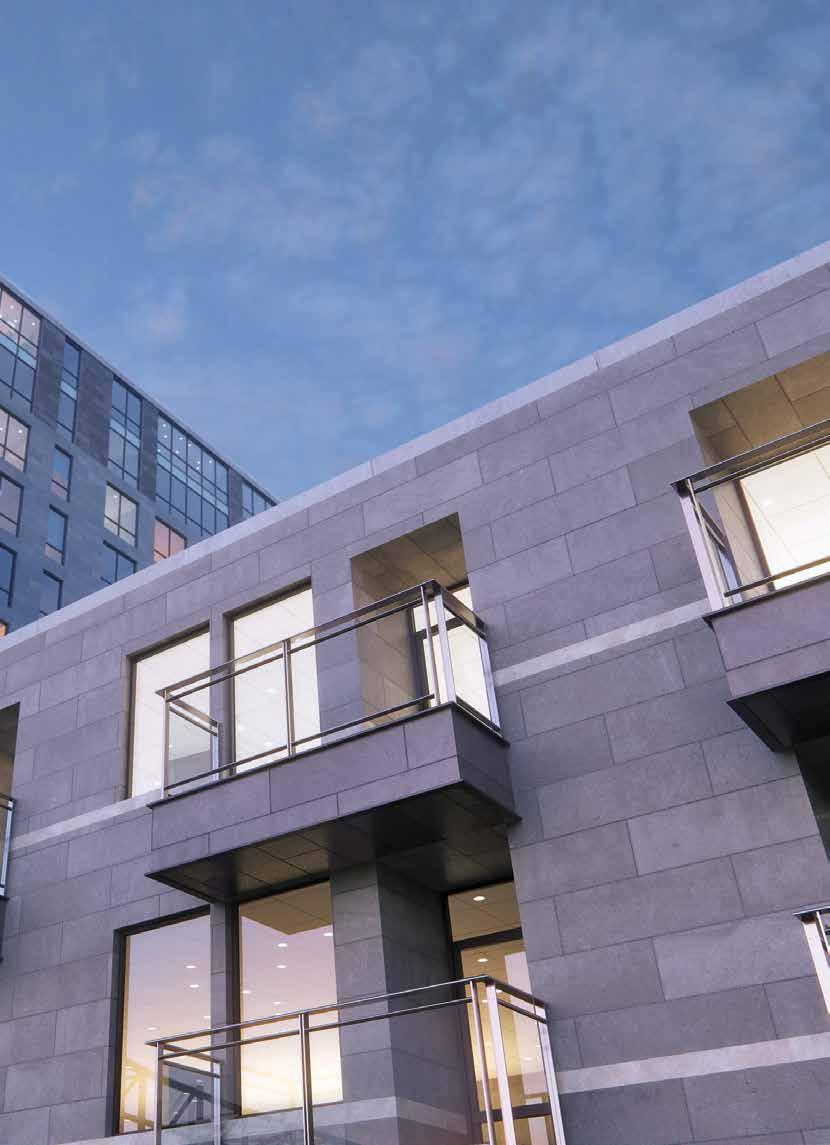

37 Ενδοδαπέδιο στήριγμα κολώνας FSN-105 Infloor support for FSN Πέλμα κολώνας FSN-105 Support foot for FSN Σύνδεσμος 90 για κουπαστή F Connector 90 for F handrail 4250 Πέλμα κολώνας FSN-101 Support foot for FSN Σύνδεσμος κουπαστής ευθεία Connector for handrail 4261 Στήριγμα εξωτερικό Κολώνας FSN-101 External support for column FSN Πέλμα κολώνας FSN-101 Support foot for FSN Στήριγμα τζαμιού L100 Glass support L100 mm 4753 Εξαρτήματα Accessories 37 Προφίλ & Εξαρτήματα Profiles & Accessories Elxis Επιτοίχιο στήριγμα κουπαστής Wall support for handrail 4754 Τάπα κουπαστής FSN-222 End cap for handrail FSN Τάπα κουπαστής FSN-221 End cap for handrail FSN Τάπα κουπαστής FSN-223 End cap for handrail FSN Τάπα κολώνας FSN-101 End cap for column FSN Λάστιχο σφήνα τύπου οδηγού F για τζάμι 10 mm Gasket for F guide (10 mm glass) 4912 Λάστιχο σφήνα οδηγού F50-319/203 για τζάμι 12 mm F50-319/203 rail gasket for 12 mm glass US530-2/3/4 PRM Λάστιχο Κουπαστής Handrail gasket EA M Όλα τα εξαρτήματα είναι φτιαγμένα από προφίλ αλουμινίου. Όλες οι βίδες είναι από ανοξείδωτο ατσάλι βαθμού Α2 All accessories are made from aluminium profiles. All screws are stainless steel, grade A2

38 Synthesis Χαρακτηριστικά Features 38

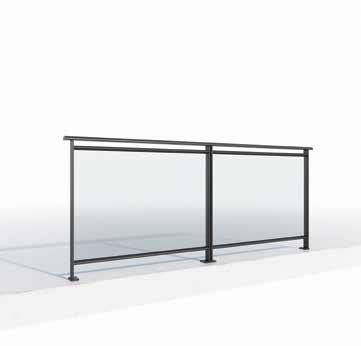

39 Χαρακτηρίζεται για την minimal σχεδίαση και μοντέρνα αισθητική του. Η μοναδικότητα του έγκειται στο γεγονός ότι το 80% της κατασκευής του γίνεται στο εργοστάσιο και το 20% στο έργο. Ταχύτητα και ευκολία στην κατασκευή και την τοποθέτηση. Κατασκευή ανεξάρτητων πλαισίων (πάνελ). Διαιρούμενη κουπαστή που συνδέει τα ανεξάρτητα πλαίσια. Πλάτος όψης κολώνας 12 mm. Μέγιστο πλάτος από κολώνα σε κολώνα 1300 mm. Μεγάλη ποικιλία συνδυασμών προφίλ. Τα εξαρτήματα είναι από προφίλ αλουμινίου. Προφίλ ορθογώνιας και οβάλ διατομής. Διατίθεται σε όλες τις αποχρώσεις ηλεκτροστατικής και ανοδίωσης. Μέγιστο πάχος υαλοπίνακα 55.4PVB= mm 39 Χαρακτηριστικά Features Characterized for its minimal design and modern aesthetics. Its uniqueness lies on the fact that 80% of its construction is manufactured in factory and only 20% in the project. Speed and ease in construction and placement. Construction of independent modules (panels). Spitted top rail which connects independent frames. Column width 12 mm. Maximum width between columns 1300 mm. Wide range of profile combinations. All components are made of aluminum profile. Profile of rectangular and oval cross intersection. Maximum glass thickness 55.4PVB= mm

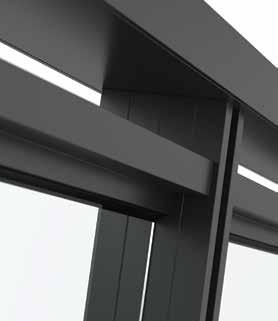

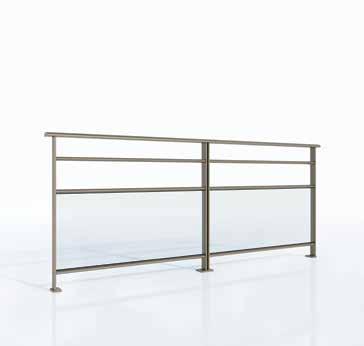

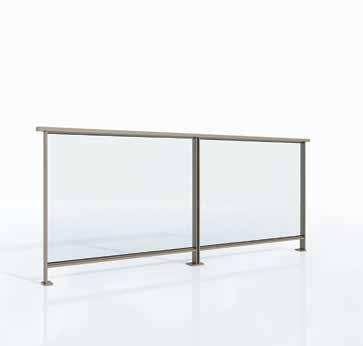

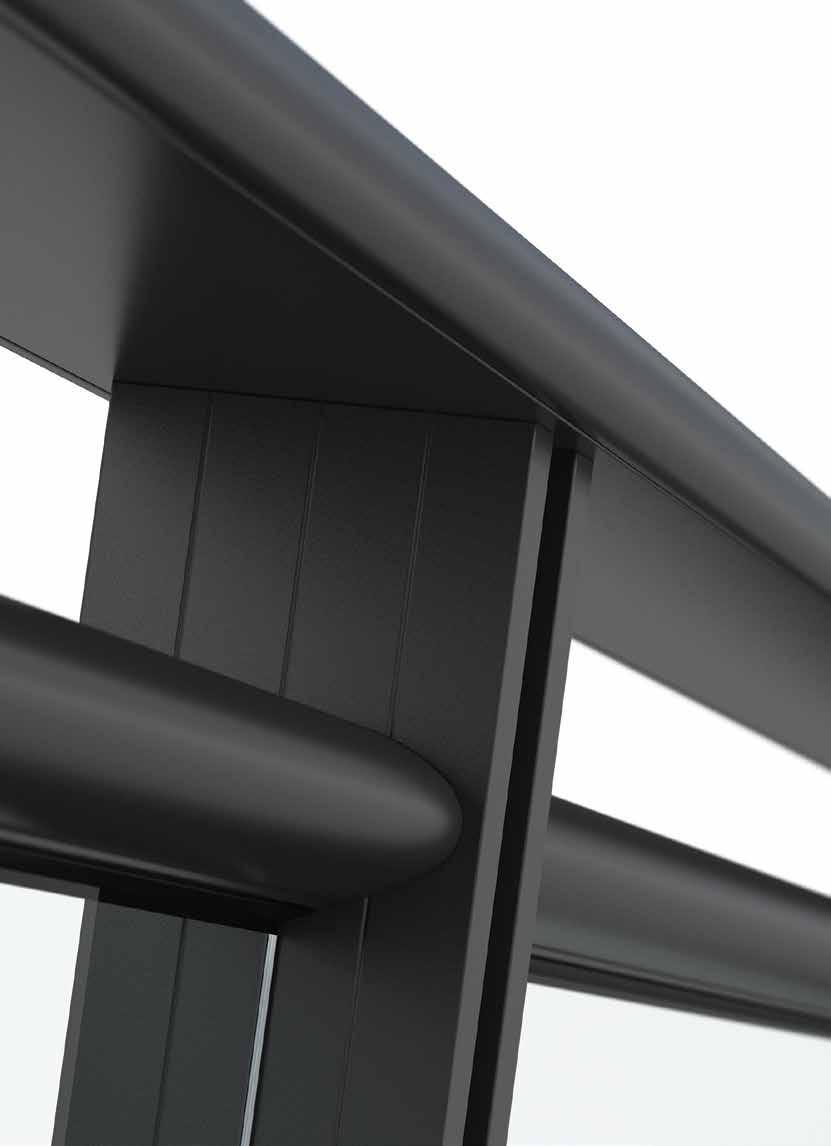

40 Synthesis 40 Λεπτομέρειες Details Πολυάριθμες εξατομικευμένες επιλογές προσφέρουν πλήρη ικανοποίηση μέχρι και την τελευταία λεπτομέρεια. Numerous personalized options offer complete satisfaction down to the last detail.

41 41 Λεπτομέρειες Details

42 Ε Οδηγίες συναρμολόγησης Typical post assembly 42 Τεχνικά χαρακτηριστικά Technical specifications Synthesis US530-2/3/4 PRM 3 7 ΤΥΠΙΚΑ ΒΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ (ΤΜΗΜΑ A): 1. ΜΟΝΤΑΡΟΥΜΕ ΠΕΛΜΑ ΜΕ ΚΟΛΟΝΑ (ΛΕΠΤΟΜΕΡΕΙΑ-A). 2. ΒΙΔΩΝΟΥΜΕ ΤΟ ΚΑΤΩ ΕΣΩΤΕΡΙΚΟ ΣΤΕΛΕΧΟΣ (NO.3) ΕΠΙ ΤΩΝ ΔΥΟ ΚΟΛΟΝΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ 3. ΤΟΠΟΘΕΤΟΥΜΕ ΤΑ ΛΑΣΤΙΧΑ & ΤΟΝ ΥΑΛΟΠΙΝΑΚΑ ΣΤΟ ΚΑΤΩ ΕΣΩΤΕΡΙΚΟ ΣΤΕΛΕΧΟΣ 4. ΤΟΠΟΘΕΤΟΥΜΕ ΤΟ ΠΑΝΩ ΕΣΩΤΕΡΙΚΟ ΣΤΕΛΕΧΟΣ, ΣΤΟ ΠΑΝΩ ΜΕΡΟΣ ΚΑΙ ΟΛΟΚΛΗΡΩΝΟΥΜΕ ΤΟ ΠΛΑΙΣΙΟ ΤΟΥ ΥΑΛΟΠΙΝΑΚΑ ΠΑΝΩ / ΚΑΤΩ, ΣΥΓΚΡΑΤΩΝΤΑΣ ΤΟΝ ΥΑΛΟΠΙΝΑΚΑ 5. ΒΙΔΩΝΟΥΜΕ ΚΑΙ ΤΟ ΠΑΝΩ ΕΣΩΤΕΡΙΚΟ ΣΤΕΛΕΧΟΣ (NO. 2) ΕΠΙ ΤΩΝ ΔΥΟ ΚΟΛΟΝΩΝ 6. ΤΟΠΟΘΕΤΟΥΜΕ ΤΗ ΜΟΝΑΔΑ ΤΟΥ ΚΑΓΚΕΛΟΥ ΣΤΑ ΣΗΜΕΙΑ ΠΟΥ ΕΧΟΥΜΕ ΣΗΜΑΔΕΥΣΕΙ ΣΤΟ ΜΠΕΤΟ ΚΑΙ ΒΙΔΩΝΟΥΜΕ ΓΕΡΑ. 1 A 5 ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST TEM ΠΟΣ ΚΩΔΙΚΟΣ ITEM QTY PART NUMBER ΠΕΡΙΓΡΑΦΗ / DESCRIPTION 1 2 FSN-100 ΚΟΛΟΝΑ SYNTHESIS / SYNTHESIS POST 2 1 FSN-303 ΑΝΩ ΟΔΗΓΟΣ ΤΖΑΜΙΟΥ / GLASS GUIDE RAIL 3 1 FSN-303 ΚΑΤΩ ΟΔΗΓΟΣ ΤΖΑΜΙΟΥ / GLASS GUIDE RAIL (as a pair) ΠΕΛΜΑ SYNTHESIS/SYNTHESIS FOOTPLATE 5 4 DIN x50 ΒΙΔΕΣ ΠΕΛΜΑΤΟΣ / FOOTPLATE SCREWS 6 2 Ε4912 ΛΑΣΤΙΧΟ / GASKET 7 2 US530-2/3/4 PRM ΛΑΣΤΙΧΟ ΣΦΗΝΑ / GLAZING GASKET 8 8 DIN7504P-4.8x38 ΛΑΜΑΡΙΝΟΒΙΔΕΣ / SHEET METAL SCREWS 9 4 DIN7504N-6.3x25 ΛΑΜΑΡΙΝΟΒΙΔΕΣ / SHEET METAL SCREWS GLASS HEIGHT RAIL ASSEMBLY TYPICAL STEPS (PART A): 1. ASSEMBLE POST & FOOTPLATE (DET. VIEW-A) 2. SCREW INNER RAIL (NO. 3) ONTO TWO POSTS ON THE LOWER PART OF THE POST 3. INSERT GASKETS & GLASS INTO INNER RAIL 4. PUT INNER RAIL, NOW FROM TOP ONTO THE GLASS PANEL AND PUT GASKETS TO SECURE GLASS 5. SCREW INNER RAIL (NO. 2) ONTO TWO POSTS ON THE TOP PART OF THE POST 6. FIX ASSEMBLED RAIL TYPE PANEL ONTO THE GROUND MAX. POST DIST. 1300

43 MAX. HEIGHT T Synthesis Οδηγίες συναρμολόγησης Typical post assembly 43 Τεχνικά χαρακτηριστικά Technical specifications ΛΕΠΤΟΜΕΡΕΙΑ / DETAIL VIEW T. MAX. POST DIST 1300 ΤΥΠΙΚΑ ΒΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ (ΤΜΗΜΑ B): 1. ΤΟΠΟΘΕΤΟΥΜΕ ΤΑ ΔΥΟ ΜΑΤΙΑ ΤΟ ΕΝΑ ΔΙΠΛΑ ΣΤΟ ΑΛΛΟ (ΛΕΠΤΟΜΕΡΕΙΑ-T) 2. ΒΙΔΩΝΟΥΜΕ ΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΗΣ ΚΟΥΠΑΣΤΗΣ FSN-201 (NO.1) ΕΠΙ ΤΩΝ ΚΟΛΟΝΩΝ ΣΥΓΚΡΑΤΩΝΤΑΣ ΣΕ ΕΥΘΥΓΡΑΜΜΗ ΔΙΑΤΑΞΗ 3. ΤΟΠΟΘΕΤΟΥΜΕ ΤΕΛΟΣ ΚΑΙ ΤΟ ΠΑΝΩ ΤΜΗΜΑ ΤΗΣ ΚΟΥΠΑΣΤΗΣ FSN-221 (NO.2) ΓΙΑ ΝΑ ΟΛΟΚΛΗΡΩΣΟΥΜΕ ΤΟ ΚΑΓΚΕΛΟ TEM ITEM ΠΟΣ QTY ΛΙΣΤΑ ΥΛΙΚΩΝ / PARTS LIST ΚΩΔΙΚΟΣ / PART NUMBER ΠΕΡΙΓΡΑΦΗ / DESCRIPTION 1 1 FSN-201 ΒΑΣΗ ΚΟΥΠΑΣΤΗΣ / HANDRAIL BASE 2 1 FSN-221 ΚΑΠΑΚΙ ΚΟΥΠΑΣΤΗΣ / HANDRAIL COVER RAIL ASSEMBLY TYPICAL STEPS (PART B): 1. FIX TWO ASSEMBLED RAIL PANELS CLOSE TO EACH OTHER ONTO THE GROUND (DET. VIEW-T) 2. SCREW HANDRAIL BOTTOM PART FSN-201 (NO.1) ON THE TOP PART OF THE POSTS 3. CLICK AND CONNECT HANDRAIL UPPER PART FSN-221 (NO.2) ONTO THE HANDRAIL BOTTOM PART TO COMPLETE THE RAIL TYPE ASSEMBLY

44 TYPE B1 TYPE C Οδηγίες εγκατάστασης Installation Guide 80 FSN FSN FSN FSN FSN FSN Τεχνικά χαρακτηριστικά Technical specifications TYPE B2 Synthesis FSN-221 FSN-201 FSN-303 FSN-307 FSN-100

45 TYPE B3 TYPE C FSN-221 FSN-201 FSN-302 FSN FSN FSN FSN-306 FSN-100 TYPE B4 TYPE C Οδηγίες εγκατάστασης Synthesis Installation Guide 45 Τεχνικά χαρακτηριστικά Technical specifications FSN-221 FSN-201 FSN-222 FSN-302 FSN-304 FSN-100

46 Προφίλ, λάστιχα Profiles, gaskets Κολώνα 12x64 / Column 12x64 FSN-100 Βάρος / Weight gr/m 17.4 Βάση κουπαστής (FSN-221/222) Base for handrail FSN-221/ Βάρος / Weight. FSN gr/m Καπάκι κουπαστής 80x28 Cover for handrail 80x28 Βάρος / Weight. 15 FSN gr/m 46 Προφίλ & Εξαρτήματα Profiles & Accessories Synthesis Καπάκι οβάλ κουπαστής 90x30 Cover for handrail 90x30 Βάρος / Weight. FSN gr/m Καρέ 58x17 / Square 58x17 FSN-302 Βάρος / Weight. 781 gr/m 58 Οδηγός τζαμιού 58x28 Guide for glass Βάρος / Weight. FSN gr/m Προφίλ οβάλ 58x28 Oval 58x28 Βάρος / Weight. FSN gr/m Οδηγός τζαμιού οβάλ Guide oval for glass Βάρος / Weight. FSN gr/m Οδηγός τζαμιού 1.8x26 Guide for glass Βάρος / Weight. FSN gr/m

47 Σύνδεσμος 90 για κουπαστή F Connector 90 for F handrail 4250 Πέλμα κολώνας FSN-100 Support foot for FSN Σύνδεσμος κουπαστής ευθεία Connector for handrail 4261 Τάπα κουπαστής FSN-221 End cap for handrail FSN Εξαρτήματα Accessories 47 Προφίλ & Εξαρτήματα Profiles & Accessories Τάπα κουπαστής FSN-222 End cap for handrail FSN Επιτοίχιο στήριγμα κουπαστής Wall support for handrail 4754 Synthesis Λάστιχο σφήνα τύπου οδηγού F για τζάμι 10 mm Gasket for F guide (10 mm glass) 4912 Λάστιχο σφήνα οδηγού F50-319/203 για τζάμι 12 mm F50-319/203 rail gasket for 12 mm glass US530-2/3/4 PRM Λάστιχο Κουπαστής Handrail gasket EA M Όλα τα εξαρτήματα είναι φτιαγμένα από προφίλ αλουμινίου. Όλες οι βίδες είναι από ανοξείδωτο ατσάλι βαθμού Α2 All accessories are made from aluminium profiles. All screws are stainless steel, grade A2

48 C M Y CM MY CY CMY K TECHNICAL DETAILS on ground fixation.pdf 1 11/1/ :58:50 µµ Πάκτωση των πελμάτων στο μπετόν (ελάχιστες απαιτήσεις) Ground anchoring of support feet (minimum requirements) Τεχνικά χαρακτηριστικά Technical specifications Ε4701 Ε4703 Ε4704

49 Πάκτωση των πελμάτων στο μπετόν (ελάχιστες απαιτήσεις) Ground anchoring of support feet (minimum requirements) Ε Τεχνικά χαρακτηριστικά Technical specifications Ε4706
