1 2015

2

3 περιφράξεις προφίλ εξαρτήματα σκιαστρα Η Εταιρία ΑΦΟΙ ΠΑΤΣΑΛΑ ΑΕΒΕ, στην συνεχόμενη και επιτυχημένη της προσπάθεια να προσφέρει ολοκληρωμένες λύσεις στα κάγκελα τύπου inox, προχώρησε σε νέα διεύρυνση της γκάμας των προιόντων περίφραξης και πορτών. Περιφράξεις, συρόμενες πόρτες και πορτάκια, με νέα εντυπωσιακά σχέδια και νέες πρωτοπόρες τεχνικές λύσεις. Πρόκειται για μια σειρά με μοντέρνες γραμμές, με κόστος χαμηλότερο των ανταγωνιστικών υλικών και υψηλή αντοχή στις οποιοσδήποτε συνθήκες και τον χρόνο. Υλικά από καθαρό αλουμίνιο με επεξεργασία ανοδίωσης τύπου inox ( 20 22my ) με τελικό αποτέλεσμα στιβαρότητα και διάρκεια στην κατασκευή. Όλα τα παραπάνω προιόντα διατίθενται σε στoκ που καλύπτει όλες τις ανάγκες κάθε πελάτη και έργου. The Patsalas Bros Sa company, during its continuous and successful effort to offer complete solutions for the anodised aluminium railing system, has proceeded in a exoansion of the products variety concerning fencing, sliding doors and opening doors with new impressive designs and new innotive technical solutions. It is about one series with modern lines, with lower cost of all the competitive materials and of the strongest resistance under any circumstancies and time of the year. The materials are made from pure aluminium with dye proccesion of inox ( 20-22microns) which gives a final result of duration and robustness in the structure. All the before mentioned products are all disposable in stock capable to cover all the needs of every client and every work.

4

5 Περιφράξεις Fence

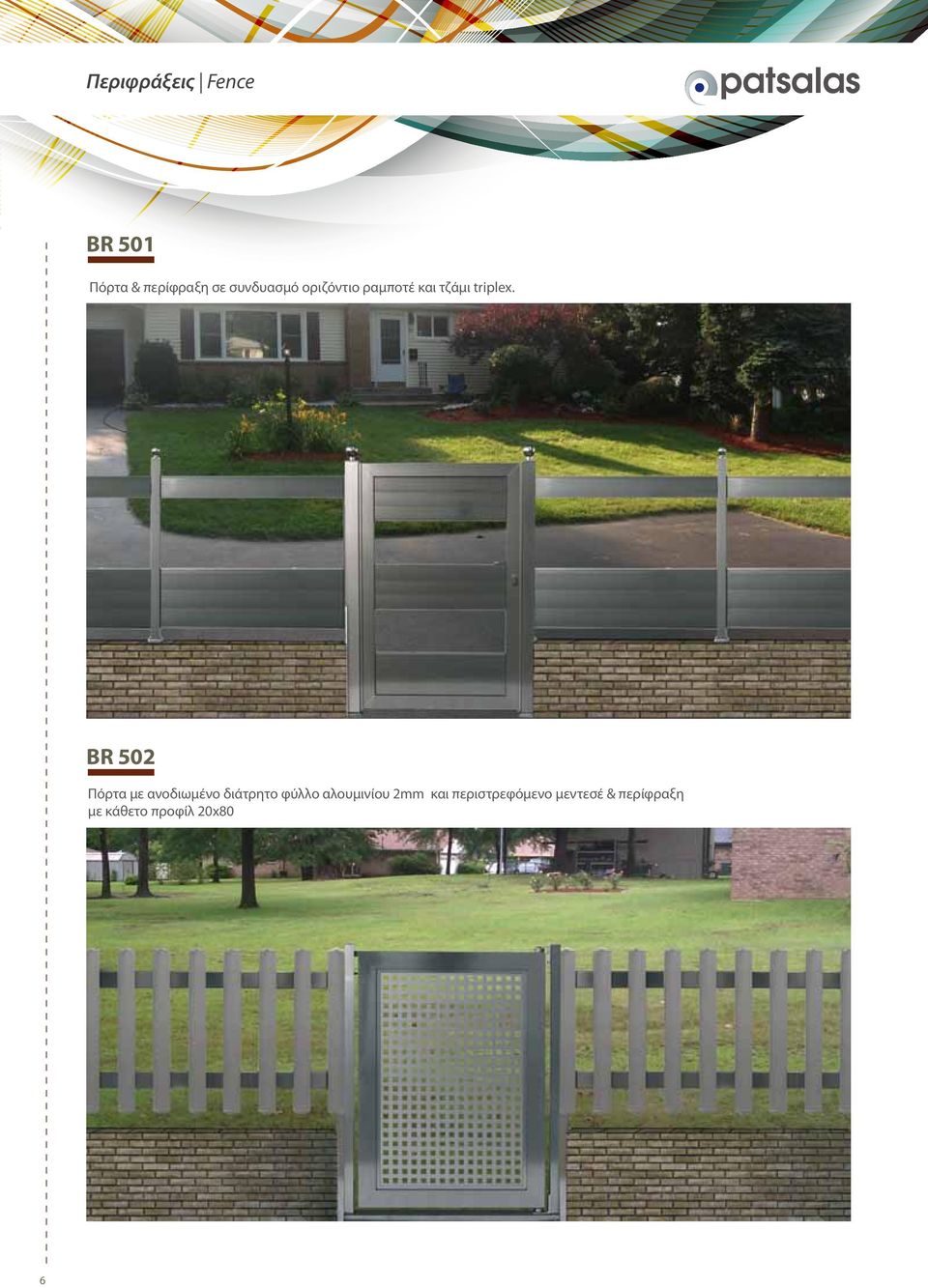

6 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 501 Πόρτα & περίφραξη σε συνδυασμό οριζόντιο ραμποτέ και τζάμι triplex. BR 502 Πόρτα με ανοδιωμένο διάτρητο φύλλο αλουμινίου 2mm και περιστρεφόμενο μεντεσέ & περίφραξη με κάθετο προφίλ 20x80 6

7 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 503 Συρόμενη αυλόπορτα με ραμποτέ κλειστού τύπου Δίφυλλη ανοιγόμενη με ραμποτέ κλειστού τύπου Μονόφυλλη ανοιγόμενη με ραμποτέ κλειστού τύπου 7

8 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 504 Πόρτα και περίφραξη σε απομίμηση ξύλου με κάθετο προφίλ

9 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 505 Ανοιγόμενη πόρτα και περίφραξη με το προφίλ και τζάμι TRIPLEX 9

10 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 506 Πόρτα και περίφραξη με το προφίλ απομίμησης Deck

11 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 507 Συρόμενη αυλόπορτα με εσωτερικό στοιχείο ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm Ανοιγόμενο πορτάκι με ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm & δύο σταθερά με προφίλ περίφραξης Συνδυασμός συρόμενης αυλόπορτας, με πορτάκι ανοιγόμενο και περίφραξη με προφίλ 40x40 με πλαίσιο απο ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm 11

12 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 508 Συρόμενη αυλόπορτα με προφίλ 20x80 και με Τ διαχωριστικό Ανοιγόμενο πορτάκι με προφίλ 20x80 & δύο σταθερά με οριζόντιο ραμποτέ κλειστού τύπου Ανοιγόμενες πόρτες με προφίλ 20x80 και χειρολαβή inox 12

13 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 509 Συρόμενη αυλόπορτα σε συδυασμό απο ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm - τζάμι triplex & προφίλ Περίφραξη σε συνδυασμό με προφίλ περίφραξης και πλαίσιο απο προφίλ 40x40 & με εσωτερικό στοιχείο ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm 13

14 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 510 Διφυλλο ανοιγόμενο πορτακι με οριζόντιο προφίλ με διάκενα και κολώνες στηριξης 75x75 με διακοσμητικές ανοδιωμένες μπάλες Μονόφυλλο ανοιγόμενο πορτάκι με οριζόντιο προφίλ σε συνδυασμό με περίφραξη με οριζόντιο προφίλ

15 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 511 Συρόμενη αυλόπορτα με εσωτερικό στοιχείο ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm & τζάμι triplex Περίφραξη με κολώνες 40x40 και προφίλ 20x120 15

16 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 512 Περίφραξη με κολώνες 25x50 σε συνδυασμό οριζόντιο προφίλ 20x80 και κουπαστή 30x80 Συρόμενη αυλόπορτα σε συνδυασμό ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm, ραμποτέ κλειστού τύπου και διαχωριστικό Τ Συνδυασμός ανοιγόμενης πόρτας & συρόμενης αυλόπορτα με συνδυασμό ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm, ραμποτέ κλειστού τύπου 16

17 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails BR 513 Περίφραξη με κολώνες 40x40 και δύο πλαίσια προφίλ με ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm Συρόμενη αυλόπορτα με εσωτερικό στοιχείο ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm και διαχωριστικό Τ Μονόφυλλο ανοιγόμενο πορτάκι σε συνδυασμό με προφίλ 20x80 και ανοδιωμένo διάτρητo φύλλο αλουμινίου 2mm με περιστρεφόμενο μεντεσέ 17

18 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails 18

19 Περιφράξεις κάγκελα αλουμινίου Fence aluminium rails ,8 150 Προφίλ Profiles 19

20 προφίλ profiles ΑΝΤΙΚΡΥΣΜΑ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ ΒΑΡΟΣ 0,723 kgr/m Weight 0,723Kg/m ΠΡΟΦΙΛ ΠΟΡΤΑΣ ΒΑΡΟΣ 1,398 kgr/m Weight 1,398 Kg/m ΜΠΙΝΙ ΑΝΟΙΓΟΜΕΝΗΣ ΠΟΡΤΑΣ 26.5 ΒΑΡΟΣ 0,366 kgr/m Weight 0,366 Kg/m

21 προφίλ profiles ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ 40x40 ΒΑΡΟΣ 0,990 kgr/m Weight 0,990 Kg/m ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ 40x40 ΒΑΡΟΣ 1,149kgr/m Weight 1,149 Kg/m Weight 0,088 Kg/m ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ 25x50 ΒΑΡΟΣ 0,977 Κgr/m Weight 0,977 Kg/m ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ 25x50 ΒΑΡΟΣ 1,150 Κgr/m Weight 1,150 Kg/m ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ 35x40 ΒΑΡΟΣ 1,020 kgr/m Weight 1,020 Kg/m ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ 27x50 COLUMN PROFILE 27x ΠΡΟΦΙΛ ΠΗΧΑΚΙ ΚΟΛΩΝΑΣ 27x50 CAP COLUMN PROFILE 27x50 21

22 προφίλ profiles ΠΡΟΦΙΛ ΑΠΟΜΙΜΗΣΗΣ DECK ΒΑΡΟΣ 1,304 kgr/m Weight 1,304 Kg/m , ΠΡΟΦΙΛ ΠΕΡΙΦΡΑΞΗΣ ΒΑΡΟΣ 1,111kgr/m Weight 1,111 Kg/m ΠΡΟΦΙΛ ΠΕΡΙΦΡΑΞΗΣ ΒΑΡΟΣ 2,886 kgr/m Weight 2,886 Kg/m 22

23 προφίλ profiles ΒΑΡΟΣ 0,570 Κgr/m Weight 0,570 Kg/m ΒΑΡΟΣ 0,804 kgr/m Weight 0,804 Kg/m ΒΑΡΟΣ 0,910 Κgr/m Weight 0,910 Kg/m 23

24 προφίλ profiles ΒΑΡΟΣ 0,248 kgr/m Weight 0,248 Kg/m ΒΑΡΟΣ 0,329 kgr/m Weight 0,329 Kg/m ΠΡΟΦΙΛ ΟΡΙΖΟΝΤΙΟΥ ΤΖΑΜΙΟΥ ΒΑΡΟΣ 0,500kgr/m Weight 0,500 Kg/m , ΠΡΟΦΙΛ ΣΤΗΡΙΞΗΣ ΒΑΡΟΣ 0,435 kgr/m Weight 0,435 Kg/m ΠΡΟΦΙΛ ΤΕΛΑΡΟΥ ΒΑΡΟΣ 0,225kgr/m Weight 0,225 Kg/m 24

25 προφίλ profiles Σ 20x80 ΒΑΡΟΣ 0,800 kgr/m Weight 0,800 Kg/m Σ 20x60 ΒΑΡΟΣ 0,505 kgr/m Weight 0,505 Kg/m Σ 20x100 ΒΑΡΟΣ 0,966 kgr/m Weight 0,966 Kg/m Σ 20x120 ΒΑΡΟΣ 1,200 kgr/m Weight 1,200 Kg/m KΟΛΩΝΑ 100x100 ΒΑΡΟΣ 2,124 kgr/m Weight 2,124 Kg/m 25

26 προφίλ profiles ΣΩΛΗΝΑ 12Χ50 ΒΑΡΟΣ 0,418 kgr/m Weight 0,418 Kg/m ΠΡΟΦΙΛ 12x30 ΒΑΡΟΣ 0,277 Κgr/m Weight 0,277 Kg/m ΔΙΑΚΟΣΜΗΤΙΚΟ 10x30 ΒΑΡΟΣ 0,243 kgr/m Weight 0,243 Kg/m ΚΟΛΩΝΑ ΣΤΗΡΙΞΗΣ ΓΙΑ ΑΝΟΙΓΟΜΕΝΕΣ ΠΟΡΤΕΣ ΒΑΡΟΣ 1,423 Κgr/m Weight 1,423 Kg/m ΔΙΑΚΟΣΜΗΤΙΚΟ Φ16 ΒΑΡΟΣ 0,138 Κgr/m Weight 0,138 Kg/m 26

27 προφίλ profiles ΒΑΡΟΣ 0,850 Κgr/m Weight 0,850 Kg/m ΒΑΡΟΣ 1,351 kgr/m Weight 1,351 Kg/m ΒΑΡΟΣ 1,127 kgr/m Weight 1,127 Kg/m 27

28 προφίλ profiles 28

29 προφίλ profiles Eξαρτήματα Αccessories 29

30 εξαρτήματα accessories GF 751 ΒΑΣΗ ΔΙΑΚΟΣΜΗΤΙΚΗΣ ΚΟΛΩΝΑΣ Column Ground Adapter GΤ 751 ΤΕΡΜΑΤΙΚΗ ΒΑΣΗ ΔΙΑΚΟΣΜΗΤΙΚΗΣ ΚΟΛΩΝΑΣ Cap For Square Column ΑΚ-0102 Μεντεσες Για Πορτακια Hinge For Opening Doors ΑΚ-0103 ΣΥΡΤΗΣ ΓΙΑ ΠΟΡΤΑΚΙΑ Latch For Doors ΕΛ11 MS350 ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΕΛ P ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ Aluminium Corner Joint For Opening / Sliding Doors Aluminium Corner Joint For Opening / Sliding Doors 2032 CX ΣΤΗΡΙΓΜΑ ΤΖΑΜΙΟΥ ΔΙΑΙΡΟΥΜΕΝΟΥ ΔΑΠΕΔΟΥ Glass Holder 2032 CAF ΙΣΙΟ ΣΤΗΡΙΓΜΑ ΤΖΑΜΙΟΥ ΔΙΑΙΡΟΥΜΕΝΟ Adjustable Glass Holder Flat 30

31 εξαρτήματα accessories ΚΛΕΙΔΑΡΙΑ Lock ΕΠΚ 7790 ΗΛΕΚΤΡΙΚΟ ΚΥΠΡΙ Electric Door Opener ANTIKΡΥΣΜΑ ΚΛΕΙΔΑΡΙΑΣ Μortice Lock ΜΕΝΤΕΣΕΣ INOX ΓΙΑ ΠΟΡΤΑΚΙΑ Inox Hinge for opening doors 3830 ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΠΡΟΦΙΛ Plastic Joint Corner KYΛΙΝΔΡΟΣ 83 cm Cylinder 83Cm 034CPUR ΚΟΛΛΑ ΑΛΟΥΜΙΝΙΟΥ Aluminium Glue 31

32 εξαρτήματα accessories GF 421 ΡΟΖΕΤΑ 40x40 Flange For Square Post 2080 ΤΑΠΑ 20x80 ΟΒΑΛ Cap For 20X80 Profile Oval GT 421 ΤΑΠΑ ΣΩΛΗΝΑ ΓΙΑ 40mm Cap For 40mm Square Post ΤΑΠΕΣ 20x80/20x100/20x120 ΙΣΙΕΣ Caps For 20X80, 20X100, 20X120 Profiles Flat 7384 ΤΑΠΑ ΓΙΑ ΠΡΟΦΙΛ Cap for profile Τ ΤΑΠΑ 12x50 ΙΣΙΑ Cap For 12x50 Profile Flat 32 ΑΚ- EDGE ΦΛΑΝΤΖΑ ΓΙΑ ΠΡΟΦΙΛ 3840 Flange For Profile

33 εξαρτήματα accessories GT 751 GF 751 GA 751 GA

34 εξαρτήματα accessories ΡΑΟΥΛΟ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ ΙΝΟΧ 316 Ιnox 316 Wheels for Sliding Door ΡΑΟΥΛΟ ΑΝΩ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ ΙΝΟΧ 316 Up Wheels for Sliding Door ΜΟΝΟΤΡΟΧΙΑ Φ 19 ΟΔΗΓΟΣ Rail for Sliding Door ΣΥΝΔΕΣΜΟΣ ΜΟΝΟΤΡΟΧΙΑΣ Φ 19,5 Connection Rail for Sliding Door 0104 ΣΥΡΤΗΣ ΙΣΙΟΣ ΙΝΟΧ 316 ΜΕΓΑΛΟΣ L>320 Inox 316 Big Latch Door ΧΕΡΟΥΛΙ ΔΙΠΛΟ ΙΝΟΧ 316 Inox 316 Double Handle 1531 ΜΕΓΑΛΟΣ ΠΕΙΡΟΣ ΓΙΑ Φ40 ΟΡΘΟΣΤΑΤΗ 48cm 40mm Strut Anchor 48cm 2041 ΜΕΓΑΛΟΣ ΠΕΙΡΟΣ ΓΙΑ Φ40 ΟΡΘΟΣΤΑΤΗ 24cm 40mm Strut Anchor 24cm 34

35 εξαρτήματα accessories 9901 ΑΝΤΙΚΡΥΣΜΑ ΚΛΕΙΔΑΡΙΑΣ ΙΝΟΧ ΗΛΕΚΤΡΙΚΟ ΚΥΠΡΙ ΙΝΟΧ 316 Inox Mortice Lock Electric Door Opener Inox ΚΛΕΙΔΑΡΙΑ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ Lock for Sliding Door EDF 13 ΦΛΑΤΖΑ ΔΑΠΕΔΟΥ ΚΟΛΩΝΑΣ 27x50 External Screwed Flange for 35x40 Post EDF 14 ΦΛΑΤΖΑ ΔΑΠΕΔΟΥ ΚΟΛΩΝΑΣ 27x50 External Screwed Flange for 27x50 Post GF 351 ΡΟΖΕΤΑ ΟΡΘΟΣΤΑΤΗ 35Χ40 External Screwed Flange for 27x50 Post GF 421 A ΨΗΛΗ ΡΟΖΕΤΑ ΟΡΘΟΣΤΑΤΗ 40Χ40 Big Flange for Post 40x40 GF 421 K ΦΛΑΝΤΖΑ ΔΑΠΕΔΟΥ 40Χ40 ΒΙΔΩΤΗ Screwed Flange for Post 40x40 35

36 εξαρτήματα accessories GF 422 ΡΟΖΕΤΑ ΟΡΘΟΣΤΑΤΗ 40Χ40 Flange for Post 40x40 GF 521 ΡΟΖΕΤΑ ΟΡΘΟΣΤΑΤΗ 25Χ50 Flange for Post 25x50 GF 521A ΔΙΑΚΟΣΜΗΤΙΚΗ ΡΟΖΕΤΑ ΟΡΘΟΣΤΑΤΗ 25Χ50 Flange for Post 25x50 GF 523 ΦΛΑΝΤΖΑ ΔΑΠΕΔΟΥ 27Χ50 Flange for Post 27x50 GF 524 ΦΛΑΝΤΖΑ ΔΑΠΕΔΟΥ 25Χ50 Flange for Post 25x50 GT 351 ΤΑΠΑ ΟΡΘΟΣΤΑΤΗ 35Χ40 Cap for Post 40x40 GT 521 ΤΑΠΑ ΟΡΘΟΣΤΑΤΗ 25Χ50 Cap for Post 25x50 GY 507 A ΣΥΡΤΗΣ ΙΣΙΟΣ Flat Latch Door P 2000 ΡΥΘΜΙΖΟΜΕΝΗ ΡΑΟΥΛΙΕΡΑ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ Adjustable Up Wheels for Sliding Door 36

37 εξαρτήματα accessories 2000R ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΜΕΝΤΕΣΕΣ AΛΟΥΜΙΝΙΟΥ Aluminium Rotating Hinge ΜΟΤΕΡ ΓΙΑ ΣΥΡΟΜΕΝΕΣ ΠΟΡΤΕΣ, ΒΑΡΟΥΣ ΠΑΝΩ ΑΠΟ 400kg, ΜΕ ΤΕΧΝΟΛΟΓΙΑ NICE BlueBus Motor For Sliding Gates Wighting Up To 400Kg, With Nice Bluebus Technology ΦΥΛΛΟ ΔΙΑΤΡΗΤΟ ΜΕ ΤΕΤΡΑΓΩΝΗ ΤΡΥΠΑ 1000x2000x2mm 1500x2500x2mm 2000T ΕΞΑΡΤΗΜΑ ΓΙΑ Τ ΚΑΤΑΣΚΕΥΗ 37

38 εξαρτήματα accessories ΙΣΙΑ ΛΑΒΗ ΙΝΟΧ Ιnox Straight Handle ΙΣΙΑ ΛΑΒΗ ΙΝΟΧ Ιnox Straight Handle ΑΛΟΥΜΙΝΕΝΙΟ ΠΟΜΟΛΟ ΠΟΡΤΑΣ Anodised Aluminium Door Knob 38

39 εξαρτήματα accessories 39

40 Τύποι εξαρτήματα Κατασκευών accessories ΜΟΝΟΦΥΛΛΗ ΠΟΡΤΑ, ΑΝΟΙΓΟΜΕΝΗ ΜΟΝΟΦΥΛΛΗ ΠΟΡΤΑ, ΑΝΟΙΓΟΜΕΝΗ, ΜΕ ΣΤΑΘΕΡΟ ΔΙΦΥΛΛΗ ΑΝΟΙΓΟΜΕΝΗ ΠΟΡΤΑ ΣΥΡΟΜΕΝΗ ΠΟΡΤΑ Η Αφοι Πατσάλα ΑΕΒΕ, διαθέτει στην αγορά πληθώρα σχεδίων, μονόφυλλης, δίφυλλης και συρόμενης πόρτας ή αυλόπορτας, με σταθερά ή μη μέλη. Επιπλέον, η ποιότητα των εξαρτημάτων κατασκευής, από ανωδιομένο αλουμίνιο, ως υλικό, εγγυάται την μέγιστη δυνατή προστασία από την διάβρωση. ΛΕΠΤΟΜΕΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ Τ 2000Τ Εξάρτημα Τ 40

41 Λεπτομέρειες εξαρτήματα Κατασκευής accessories ΛΕΠΤΟΜΕΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΟΡΤΑΣ Κόλλα Αλουμινίου ΕΛ11Μ5350 Γωνία Σύνδεσης Εξωτερικό Φάλτσο 3,6cm 5,6cm ΕΛ Γωνία Σύνδεσης * ΥΠΑΡΧΕΙ ΔΥΝΑΤΟΤΗΤΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΜΕ ΓΩΝΙΑΣΤΡΑ, ΜΕ ΠΡΕΣΑΚΙ ΣΥΡΟΜΕΝΟΥ ΚΑΙ ΜΕ ΤΡΥΠΑΝΙ ΧΕΙΡΟΣ * ΔΥΝΑΤΟΤΗΤΑ ΤΟΠΟΘΕΤΗΣΗΣ ΚΛΕΙΔΑΡΙΑΣ 35mm - 45mm * ΜΕΝΤΕΣΕΔΕΣ ΙΝΟΧ ΚΩΔ ΜΗΧΑΝΙΣΜΟΣ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ Τα μηχανικά εξαρτήματα της συρόμενης πόρτας ειναι πολύ σημαντικά για να την κάνουν πιο ασφαλή κατα τη διάρκεια της κίνησης. Έτσι σας παρέχουμε την έκδοση απο ανοξείδωτο ατσάλι (τροχοί απο inox) που εγγυάται μεγαλυτερη διάρκεια και λειτουργικότητα υπο συνθήκες υγρού κλίματος και υψηλές συγκεντρώσεις άλατος. Έτσι εχουμε ενα αποτέλεσμα σε συνδυασμό με το ανοδιωμένο αλουμίνιο της πόρτας (20-22mm) μέγιστης αντοχής και αισθητικής. 41
