ΨΗΦΙΑΚΟ ΤΗΛΕΣΚΟΠΙΟ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ

Transcript

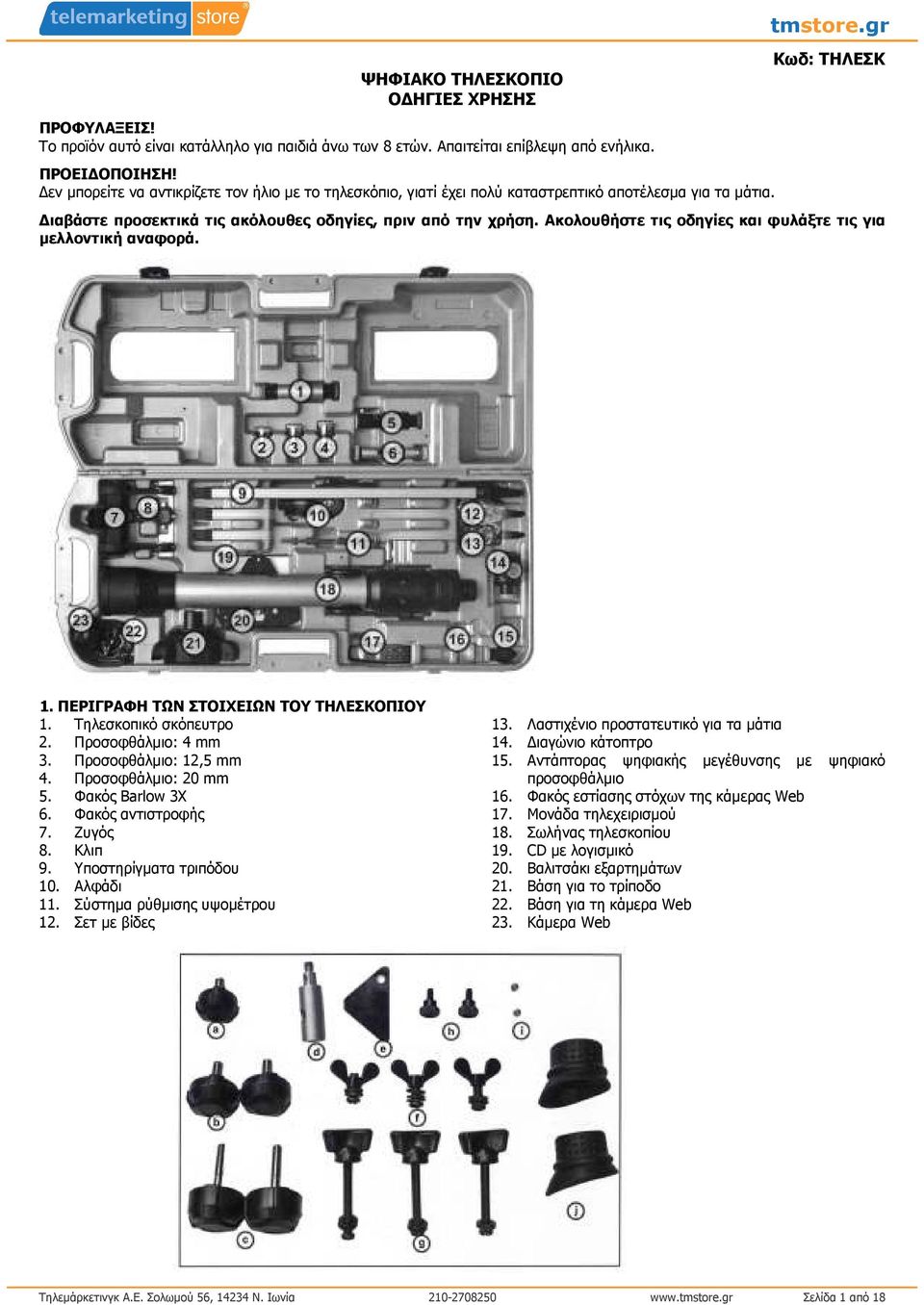

1 ΨΗΦΙΑΚΟ ΤΗΛΕΣΚΟΠΙΟ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ ΠΡΟΦΥΛΑΞΕΙΣ! Το προϊόν αυτό είναι κατάλληλο για παιδιά άνω των 8 ετών. Απαιτείται επίβλεψη από ενήλικα. ΠΡΟΕΙ ΟΠΟΙΗΣΗ! εν µπορείτε να αντικρίζετε τον ήλιο µε το τηλεσκόπιο, γιατί έχει πολύ καταστρεπτικό αποτέλεσµα για τα µάτια. tmstore.gr Κωδ: ΤΗΛΕΣΚ ιαβάστε προσεκτικά τις ακόλουθες οδηγίες, πριν από την χρήση. Ακολουθήστε τις οδηγίες και φυλάξτε τις για µελλοντική αναφορά. 1. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΤΟΙΧΕΙΩΝ ΤΟΥ ΤΗΛΕΣΚΟΠΙΟΥ 1. Τηλεσκοπικό σκόπευτρο 2. Προσοφθάλµιο: 4 mm 3. Προσοφθάλµιο: 12,5 mm 4. Προσοφθάλµιο: 20 mm 5. Φακός Barlow 3X 6. Φακός αντιστροφής 7. Ζυγός 8. Κλιπ 9. Υποστηρίγµατα τριπόδου 10. Αλφάδι 11. Σύστηµα ρύθµισης υψοµέτρου 12. Σετ µε βίδες 13. Λαστιχένιο προστατευτικό για τα µάτια 14. ιαγώνιο κάτοπτρο 15. Αντάπτορας ψηφιακής µεγέθυνσης µε ψηφιακό προσοφθάλµιο 16. Φακός εστίασης στόχων της κάµερας Web 17. Μονάδα τηλεχειρισµού 18. Σωλήνας τηλεσκοπίου 19. CD µε λογισµικό 20. Βαλιτσάκι εξαρτηµάτων 21. Βάση για το τρίποδο 22. Βάση για τη κάµερα Web 23. Κάµερα Web Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 1 από 18

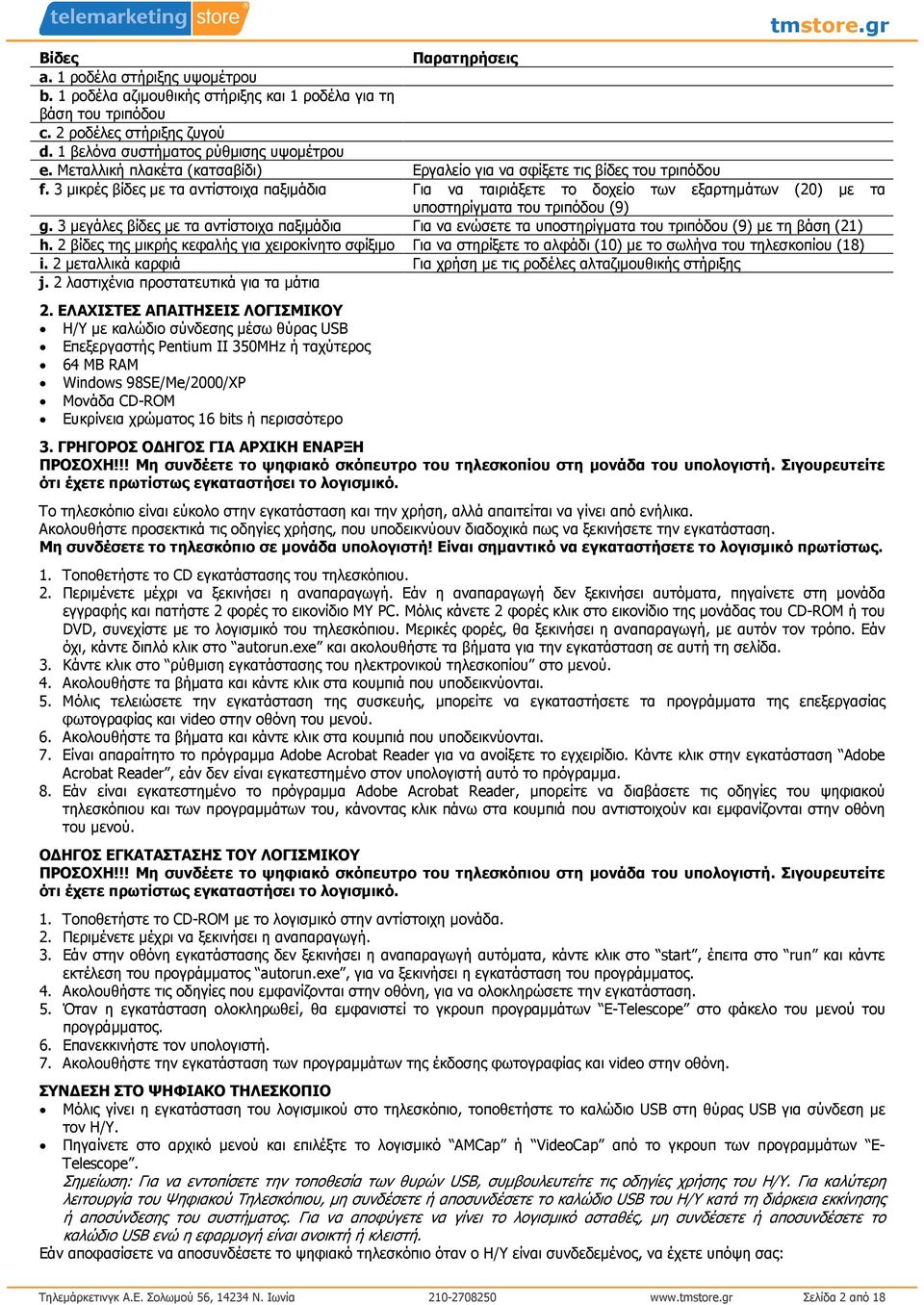

2 Βίδες Παρατηρήσεις a. 1 ροδέλα στήριξης υψοµέτρου b. 1 ροδέλα αζιµουθικής στήριξης και 1 ροδέλα για τη βάση του τριπόδου c. 2 ροδέλες στήριξης ζυγού d. 1 βελόνα συστήµατος ρύθµισης υψοµέτρου e. Μεταλλική πλακέτα (κατσαβίδι) Εργαλείο για να σφίξετε τις βίδες του τριπόδου f. 3 µικρές βίδες µε τα αντίστοιχα παξιµάδια Για να ταιριάξετε το δοχείο των εξαρτηµάτων (20) µε τα υποστηρίγµατα του τριπόδου (9) g. 3 µεγάλες βίδες µε τα αντίστοιχα παξιµάδια Για να ενώσετε τα υποστηρίγµατα του τριπόδου (9) µε τη βάση (21) h. 2 βίδες της µικρής κεφαλής για χειροκίνητο σφίξιµο Για να στηρίξετε το αλφάδι (10) µε το σωλήνα του τηλεσκοπίου (18) i. 2 µεταλλικά καρφιά Για χρήση µε τις ροδέλες αλταζιµουθικής στήριξης j. 2 λαστιχένια προστατευτικά για τα µάτια 2. ΕΛΑΧΙΣΤΕΣ ΑΠΑΙΤΗΣΕΙΣ ΛΟΓΙΣΜΙΚΟΥ Η/Υ µε καλώδιο σύνδεσης µέσω θύρας USB Επεξεργαστής Pentium ΙΙ 350MHz ή ταχύτερος 64 MB RAM Windows 98SE/Me/2000/XP Μονάδα CD-ROM Ευκρίνεια χρώµατος 16 bits ή περισσότερο 3. ΓΡΗΓΟΡΟΣ Ο ΗΓΟΣ ΓΙΑ ΑΡΧΙΚΗ ΕΝΑΡΞΗ ΠΡΟΣΟΧΗ!!! Μη συνδέετε το ψηφιακό σκόπευτρο του τηλεσκοπίου στη µονάδα του υπολογιστή. Σιγουρευτείτε ότι έχετε πρωτίστως εγκαταστήσει το λογισµικό. Το τηλεσκόπιο είναι εύκολο στην εγκατάσταση και την χρήση, αλλά απαιτείται να γίνει από ενήλικα. Ακολουθήστε προσεκτικά τις οδηγίες χρήσης, που υποδεικνύουν διαδοχικά πως να ξεκινήσετε την εγκατάσταση. Μη συνδέσετε το τηλεσκόπιο σε µονάδα υπολογιστή! Είναι σηµαντικό να εγκαταστήσετε το λογισµικό πρωτίστως. 1. Τοποθετήστε το CD εγκατάστασης του τηλεσκόπιου. 2. Περιµένετε µέχρι να ξεκινήσει η αναπαραγωγή. Εάν η αναπαραγωγή δεν ξεκινήσει αυτόµατα, πηγαίνετε στη µονάδα εγγραφής και πατήστε 2 φορές το εικονίδιο MY PC. Μόλις κάνετε 2 φορές κλικ στο εικονίδιο της µονάδας του CD-ROM ή του DVD, συνεχίστε µε το λογισµικό του τηλεσκόπιου. Μερικές φορές, θα ξεκινήσει η αναπαραγωγή, µε αυτόν τον τρόπο. Εάν όχι, κάντε διπλό κλικ στο autorun.exe και ακολουθήστε τα βήµατα για την εγκατάσταση σε αυτή τη σελίδα. 3. Κάντε κλικ στο ρύθµιση εγκατάστασης του ηλεκτρονικού τηλεσκοπίου στο µενού. 4. Ακολουθήστε τα βήµατα και κάντε κλικ στα κουµπιά που υποδεικνύονται. 5. Μόλις τελειώσετε την εγκατάσταση της συσκευής, µπορείτε να εγκαταστήσετε τα προγράµµατα της επεξεργασίας φωτογραφίας και video στην οθόνη του µενού. 6. Ακολουθήστε τα βήµατα και κάντε κλικ στα κουµπιά που υποδεικνύονται. 7. Είναι απαραίτητο το πρόγραµµα Adobe Acrobat Reader για να ανοίξετε το εγχειρίδιο. Κάντε κλικ στην εγκατάσταση Adobe Acrobat Reader, εάν δεν είναι εγκατεστηµένο στον υπολογιστή αυτό το πρόγραµµα. 8. Εάν είναι εγκατεστηµένο το πρόγραµµα Adobe Acrobat Reader, µπορείτε να διαβάσετε τις οδηγίες του ψηφιακού τηλεσκόπιου και των προγραµµάτων του, κάνοντας κλικ πάνω στα κουµπιά που αντιστοιχούν και εµφανίζονται στην οθόνη του µενού. Ο ΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ΠΡΟΣΟΧΗ!!! Μη συνδέετε το ψηφιακό σκόπευτρο του τηλεσκόπιου στη µονάδα του υπολογιστή. Σιγουρευτείτε ότι έχετε πρωτίστως εγκαταστήσει το λογισµικό. 1. Τοποθετήστε το CD-ROM µε το λογισµικό στην αντίστοιχη µονάδα. 2. Περιµένετε µέχρι να ξεκινήσει η αναπαραγωγή. 3. Εάν στην οθόνη εγκατάστασης δεν ξεκινήσει η αναπαραγωγή αυτόµατα, κάντε κλικ στο start, έπειτα στο run και κάντε εκτέλεση του προγράµµατος autorun.exe, για να ξεκινήσει η εγκατάσταση του προγράµµατος. 4. Ακολουθήστε τις οδηγίες που εµφανίζονται στην οθόνη, για να ολοκληρώσετε την εγκατάσταση. 5. Όταν η εγκατάσταση ολοκληρωθεί, θα εµφανιστεί το γκρουπ προγραµµάτων E-Telescope στο φάκελο του µενού του προγράµµατος. 6. Επανεκκινήστε τον υπολογιστή. 7. Ακολουθήστε την εγκατάσταση των προγραµµάτων της έκδοσης φωτογραφίας και video στην οθόνη. ΣΥΝ ΕΣΗ ΣΤΟ ΨΗΦΙΑΚΟ ΤΗΛΕΣΚΟΠΙΟ Μόλις γίνει η εγκατάσταση του λογισµικού στο τηλεσκόπιο, τοποθετήστε το καλώδιο USB στη θύρας USB για σύνδεση µε τον H/Y. Πηγαίνετε στο αρχικό µενού και επιλέξτε το λογισµικό AMCap ή VideoCap από το γκρουπ των προγραµµάτων E- Telescope. Σηµείωση: Για να εντοπίσετε την τοποθεσία των θυρών USB, συµβουλευτείτε τις οδηγίες χρήσης του Η/Υ. Για καλύτερη λειτουργία του Ψηφιακού Τηλεσκόπιου, µη συνδέσετε ή αποσυνδέσετε το καλώδιο USB του Η/Υ κατά τη διάρκεια εκκίνησης ή αποσύνδεσης του συστήµατος. Για να αποφύγετε να γίνει το λογισµικό ασταθές, µη συνδέσετε ή αποσυνδέσετε το καλώδιο USB ενώ η εφαρµογή είναι ανοικτή ή κλειστή. Εάν αποφασίσετε να αποσυνδέσετε το ψηφιακό τηλεσκόπιο όταν ο Η/Υ είναι συνδεδεµένος, να έχετε υπόψη σας: Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 2 από 18

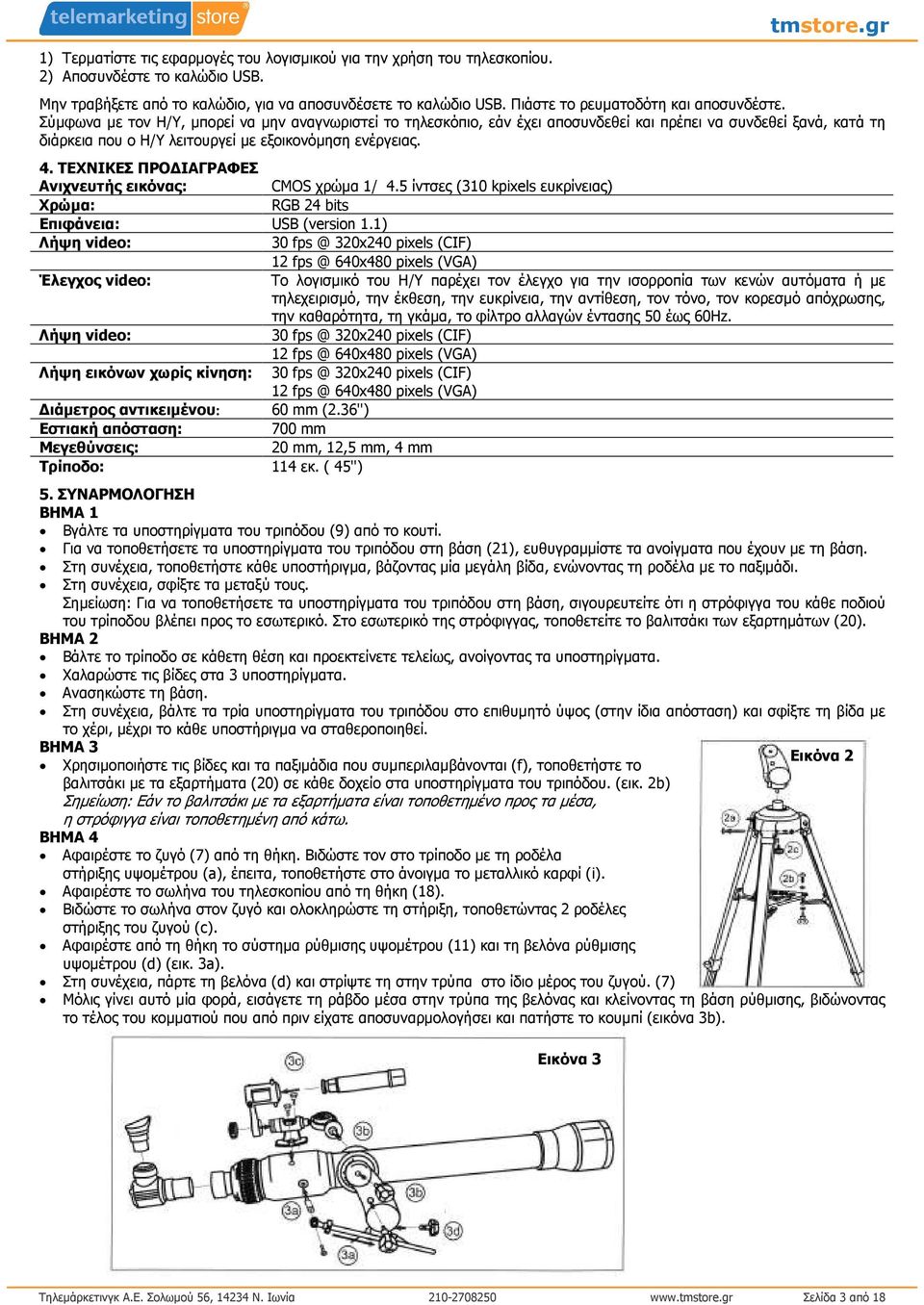

3 1) Τερµατίστε τις εφαρµογές του λογισµικού για την χρήση του τηλεσκοπίου. 2) Αποσυνδέστε το καλώδιο USB. Μην τραβήξετε από το καλώδιο, για να αποσυνδέσετε το καλώδιο USB. Πιάστε το ρευµατοδότη και αποσυνδέστε. Σύµφωνα µε τον Η/Υ, µπορεί να µην αναγνωριστεί το τηλεσκόπιο, εάν έχει αποσυνδεθεί και πρέπει να συνδεθεί ξανά, κατά τη διάρκεια που ο Η/Υ λειτουργεί µε εξοικονόµηση ενέργειας. 4. ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Ανιχνευτής εικόνας: CMOS χρώµα 1/ 4.5 ίντσες (310 kpixels ευκρίνειας) Χρώµα: RGB 24 bits Επιφάνεια: USB (version 1.1) Λήψη video: x240 pixels (CIF) x480 pixels (VGA) Έλεγχος video: Το λογισµικό του Η/Υ παρέχει τον έλεγχο για την ισορροπία των κενών αυτόµατα ή µε τηλεχειρισµό, την έκθεση, την ευκρίνεια, την αντίθεση, τον τόνο, τον κορεσµό απόχρωσης, την καθαρότητα, τη γκάµα, το φίλτρο αλλαγών έντασης 50 έως 60Hz. Λήψη video: x240 pixels (CIF) x480 pixels (VGA) Λήψη εικόνων χωρίς κίνηση: x240 pixels (CIF) x480 pixels (VGA) ιάµετρος αντικειµένου: 60 mm (2.36'') Εστιακή απόσταση: 700 mm Μεγεθύνσεις: 20 mm, 12,5 mm, 4 mm Τρίποδο: 114 εκ. ( 45'') 5. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΗΜΑ 1 Βγάλτε τα υποστηρίγµατα του τριπόδου (9) από το κουτί. Για να τοποθετήσετε τα υποστηρίγµατα του τριπόδου στη βάση (21), ευθυγραµµίστε τα ανοίγµατα που έχουν µε τη βάση. Στη συνέχεια, τοποθετήστε κάθε υποστήριγµα, βάζοντας µία µεγάλη βίδα, ενώνοντας τη ροδέλα µε το παξιµάδι. Στη συνέχεια, σφίξτε τα µεταξύ τους. Σηµείωση: Για να τοποθετήσετε τα υποστηρίγµατα του τριπόδου στη βάση, σιγουρευτείτε ότι η στρόφιγγα του κάθε ποδιού του τρίποδου βλέπει προς το εσωτερικό. Στο εσωτερικό της στρόφιγγας, τοποθετείτε το βαλιτσάκι των εξαρτηµάτων (20). ΒΗΜΑ 2 Βάλτε το τρίποδο σε κάθετη θέση και προεκτείνετε τελείως, ανοίγοντας τα υποστηρίγµατα. Χαλαρώστε τις βίδες στα 3 υποστηρίγµατα. Ανασηκώστε τη βάση. Στη συνέχεια, βάλτε τα τρία υποστηρίγµατα του τριπόδου στο επιθυµητό ύψος (στην ίδια απόσταση) και σφίξτε τη βίδα µε το χέρι, µέχρι το κάθε υποστήριγµα να σταθεροποιηθεί. ΒΗΜΑ 3 Χρησιµοποιήστε τις βίδες και τα παξιµάδια που συµπεριλαµβάνονται (f), τοποθετήστε το βαλιτσάκι µε τα εξαρτήµατα (20) σε κάθε δοχείο στα υποστηρίγµατα του τριπόδου. (εικ. 2b) Σηµείωση: Εάν το βαλιτσάκι µε τα εξαρτήµατα είναι τοποθετηµένο προς τα µέσα, η στρόφιγγα είναι τοποθετηµένη από κάτω. ΒΗΜΑ 4 Αφαιρέστε το ζυγό (7) από τη θήκη. Βιδώστε τον στο τρίποδο µε τη ροδέλα στήριξης υψοµέτρου (a), έπειτα, τοποθετήστε στο άνοιγµα το µεταλλικό καρφί (i). Αφαιρέστε το σωλήνα του τηλεσκοπίου από τη θήκη (18). Βιδώστε το σωλήνα στον ζυγό και ολοκληρώστε τη στήριξη, τοποθετώντας 2 ροδέλες στήριξης του ζυγού (c). Αφαιρέστε από τη θήκη το σύστηµα ρύθµισης υψοµέτρου (11) και τη βελόνα ρύθµισης υψοµέτρου (d) (εικ. 3a). Στη συνέχεια, πάρτε τη βελόνα (d) και στρίψτε τη στην τρύπα στο ίδιο µέρος του ζυγού. (7) Μόλις γίνει αυτό µία φορά, εισάγετε τη ράβδο µέσα στην τρύπα της βελόνας και κλείνοντας τη βάση ρύθµισης, βιδώνοντας το τέλος του κοµµατιού που από πριν είχατε αποσυναρµολογήσει και πατήστε το κουµπί (εικόνα 3b). Εικόνα 3 Εικόνα 2 Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 3 από 18

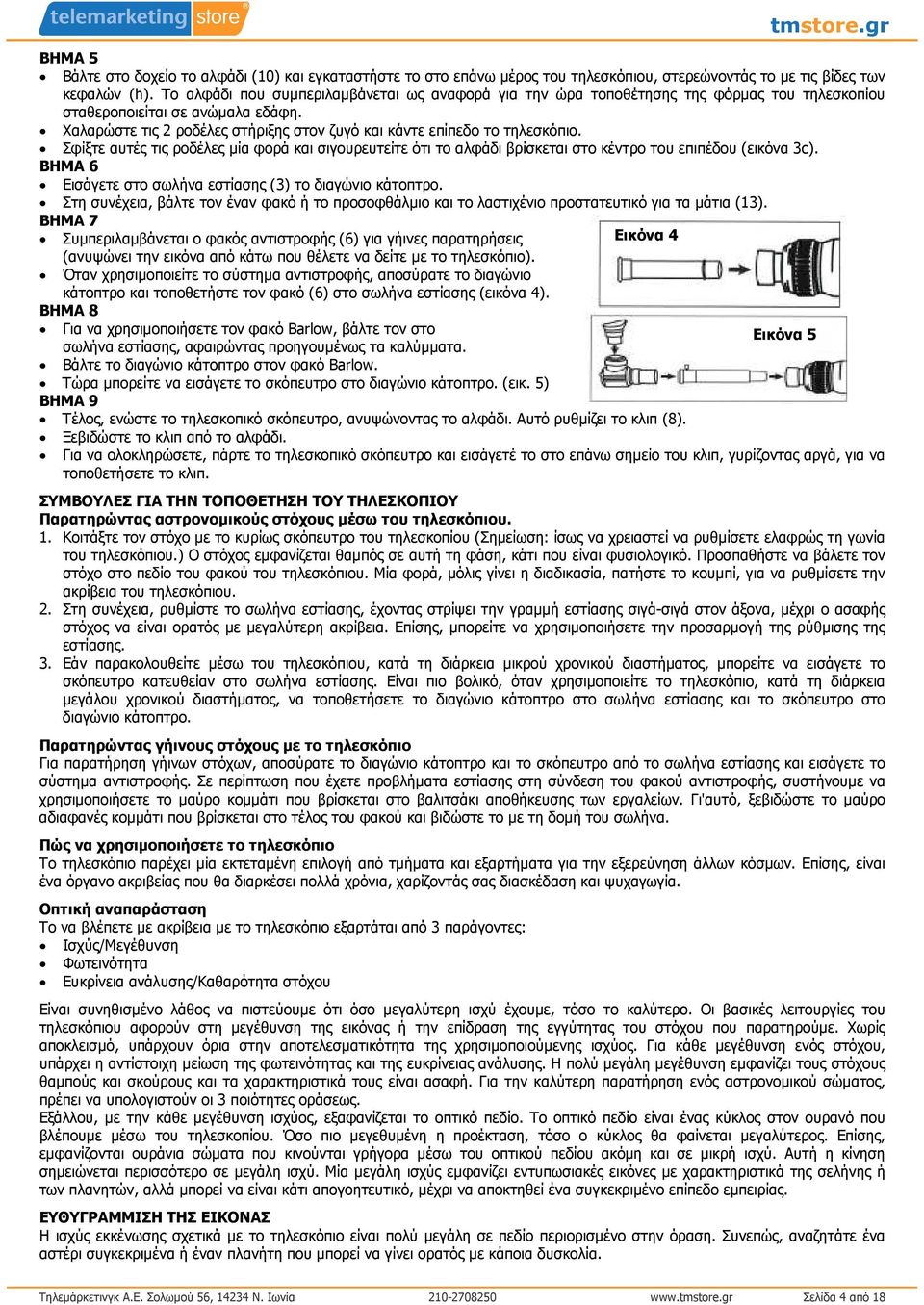

4 ΒΗΜΑ 5 Βάλτε στο δοχείο το αλφάδι (10) και εγκαταστήστε το στο επάνω µέρος του τηλεσκόπιου, στερεώνοντάς το µε τις βίδες των κεφαλών (h). Το αλφάδι που συµπεριλαµβάνεται ως αναφορά για την ώρα τοποθέτησης της φόρµας του τηλεσκοπίου σταθεροποιείται σε ανώµαλα εδάφη. Χαλαρώστε τις 2 ροδέλες στήριξης στον ζυγό και κάντε επίπεδο το τηλεσκόπιο. Σφίξτε αυτές τις ροδέλες µία φορά και σιγουρευτείτε ότι το αλφάδι βρίσκεται στο κέντρο του επιπέδου (εικόνα 3c). ΒΗΜΑ 6 Εισάγετε στο σωλήνα εστίασης (3) το διαγώνιο κάτοπτρο. Στη συνέχεια, βάλτε τον έναν φακό ή το προσοφθάλµιο και το λαστιχένιο προστατευτικό για τα µάτια (13). ΒΗΜΑ 7 Συµπεριλαµβάνεται ο φακός αντιστροφής (6) για γήινες παρατηρήσεις (ανυψώνει την εικόνα από κάτω που θέλετε να δείτε µε το τηλεσκόπιο). Όταν χρησιµοποιείτε το σύστηµα αντιστροφής, αποσύρατε το διαγώνιο κάτοπτρο και τοποθετήστε τον φακό (6) στο σωλήνα εστίασης (εικόνα 4). ΒΗΜΑ 8 Για να χρησιµοποιήσετε τον φακό Barlow, βάλτε τον στο σωλήνα εστίασης, αφαιρώντας προηγουµένως τα καλύµµατα. Βάλτε το διαγώνιο κάτοπτρο στον φακό Barlow. Τώρα µπορείτε να εισάγετε το σκόπευτρο στο διαγώνιο κάτοπτρο. (εικ. 5) ΒΗΜΑ 9 Τέλος, ενώστε το τηλεσκοπικό σκόπευτρο, ανυψώνοντας το αλφάδι. Αυτό ρυθµίζει το κλιπ (8). Ξεβιδώστε το κλιπ από το αλφάδι. Για να ολοκληρώσετε, πάρτε το τηλεσκοπικό σκόπευτρο και εισάγετέ το στο επάνω σηµείο του κλιπ, γυρίζοντας αργά, για να τοποθετήσετε το κλιπ. ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΤΗΛΕΣΚΟΠΙΟΥ Παρατηρώντας αστρονοµικούς στόχους µέσω του τηλεσκόπιου. 1. Κοιτάξτε τον στόχο µε το κυρίως σκόπευτρο του τηλεσκοπίου (Σηµείωση: ίσως να χρειαστεί να ρυθµίσετε ελαφρώς τη γωνία του τηλεσκόπιου.) Ο στόχος εµφανίζεται θαµπός σε αυτή τη φάση, κάτι που είναι φυσιολογικό. Προσπαθήστε να βάλετε τον στόχο στο πεδίο του φακού του τηλεσκόπιου. Μία φορά, µόλις γίνει η διαδικασία, πατήστε το κουµπί, για να ρυθµίσετε την ακρίβεια του τηλεσκόπιου. 2. Στη συνέχεια, ρυθµίστε το σωλήνα εστίασης, έχοντας στρίψει την γραµµή εστίασης σιγά-σιγά στον άξονα, µέχρι ο ασαφής στόχος να είναι ορατός µε µεγαλύτερη ακρίβεια. Επίσης, µπορείτε να χρησιµοποιήσετε την προσαρµογή της ρύθµισης της εστίασης. 3. Εάν παρακολουθείτε µέσω του τηλεσκόπιου, κατά τη διάρκεια µικρού χρονικού διαστήµατος, µπορείτε να εισάγετε το σκόπευτρο κατευθείαν στο σωλήνα εστίασης. Είναι πιο βολικό, όταν χρησιµοποιείτε το τηλεσκόπιο, κατά τη διάρκεια µεγάλου χρονικού διαστήµατος, να τοποθετήσετε το διαγώνιο κάτοπτρο στο σωλήνα εστίασης και το σκόπευτρο στο διαγώνιο κάτοπτρο. Παρατηρώντας γήινους στόχους µε το τηλεσκόπιο Για παρατήρηση γήινων στόχων, αποσύρατε το διαγώνιο κάτοπτρο και το σκόπευτρο από το σωλήνα εστίασης και εισάγετε το σύστηµα αντιστροφής. Σε περίπτωση που έχετε προβλήµατα εστίασης στη σύνδεση του φακού αντιστροφής, συστήνουµε να χρησιµοποιήσετε το µαύρο κοµµάτι που βρίσκεται στο βαλιτσάκι αποθήκευσης των εργαλείων. Γι'αυτό, ξεβιδώστε το µαύρο αδιαφανές κοµµάτι που βρίσκεται στο τέλος του φακού και βιδώστε το µε τη δοµή του σωλήνα. Πώς να χρησιµοποιήσετε το τηλεσκόπιο Το τηλεσκόπιο παρέχει µία εκτεταµένη επιλογή από τµήµατα και εξαρτήµατα για την εξερεύνηση άλλων κόσµων. Επίσης, είναι ένα όργανο ακριβείας που θα διαρκέσει πολλά χρόνια, χαρίζοντάς σας διασκέδαση και ψυχαγωγία. Οπτική αναπαράσταση Το να βλέπετε µε ακρίβεια µε το τηλεσκόπιο εξαρτάται από 3 παράγοντες: Ισχύς/Μεγέθυνση Φωτεινότητα Ευκρίνεια ανάλυσης/καθαρότητα στόχου Εικόνα 4 Εικόνα 5 Είναι συνηθισµένο λάθος να πιστεύουµε ότι όσο µεγαλύτερη ισχύ έχουµε, τόσο το καλύτερο. Οι βασικές λειτουργίες του τηλεσκόπιου αφορούν στη µεγέθυνση της εικόνας ή την επίδραση της εγγύτητας του στόχου που παρατηρούµε. Χωρίς αποκλεισµό, υπάρχουν όρια στην αποτελεσµατικότητα της χρησιµοποιούµενης ισχύος. Για κάθε µεγέθυνση ενός στόχου, υπάρχει η αντίστοιχη µείωση της φωτεινότητας και της ευκρίνειας ανάλυσης. Η πολύ µεγάλη µεγέθυνση εµφανίζει τους στόχους θαµπούς και σκούρους και τα χαρακτηριστικά τους είναι ασαφή. Για την καλύτερη παρατήρηση ενός αστρονοµικού σώµατος, πρέπει να υπολογιστούν οι 3 ποιότητες οράσεως. Εξάλλου, µε την κάθε µεγέθυνση ισχύος, εξαφανίζεται το οπτικό πεδίο. Το οπτικό πεδίο είναι ένας κύκλος στον ουρανό που βλέπουµε µέσω του τηλεσκοπίου. Όσο πιο µεγεθυµένη η προέκταση, τόσο ο κύκλος θα φαίνεται µεγαλύτερος. Επίσης, εµφανίζονται ουράνια σώµατα που κινούνται γρήγορα µέσω του οπτικού πεδίου ακόµη και σε µικρή ισχύ. Αυτή η κίνηση σηµειώνεται περισσότερο σε µεγάλη ισχύ. Μία µεγάλη ισχύς εµφανίζει εντυπωσιακές εικόνες µε χαρακτηριστικά της σελήνης ή των πλανητών, αλλά µπορεί να είναι κάτι απογοητευτικό, µέχρι να αποκτηθεί ένα συγκεκριµένο επίπεδο εµπειρίας. ΕΥΘΥΓΡΑΜΜΙΣΗ ΤΗΣ ΕΙΚΟΝΑΣ Η ισχύς εκκένωσης σχετικά µε το τηλεσκόπιο είναι πολύ µεγάλη σε πεδίο περιορισµένο στην όραση. Συνεπώς, αναζητάτε ένα αστέρι συγκεκριµένα ή έναν πλανήτη που µπορεί να γίνει ορατός µε κάποια δυσκολία. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 4 από 18

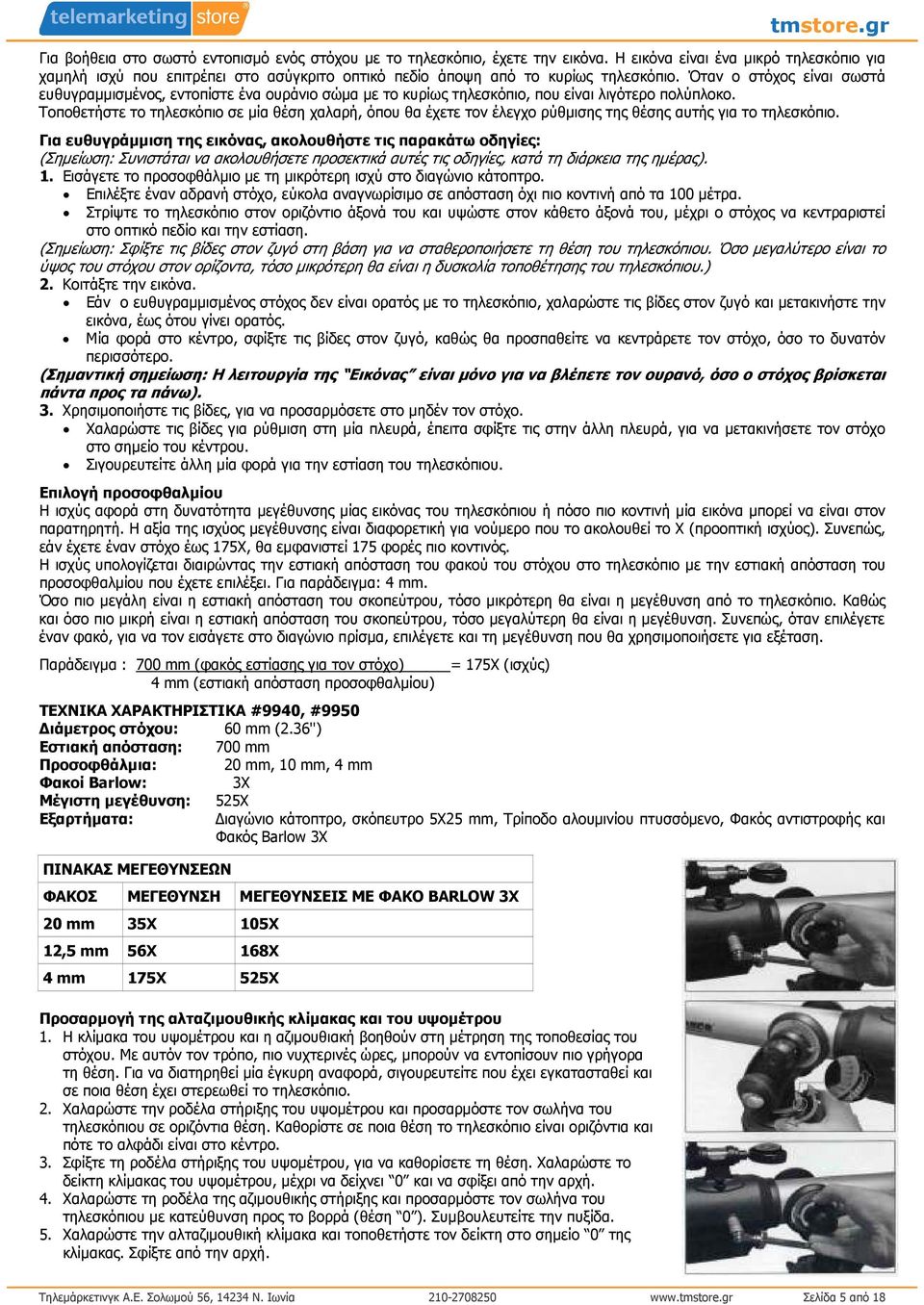

5 Για βοήθεια στο σωστό εντοπισµό ενός στόχου µε το τηλεσκόπιο, έχετε την εικόνα. Η εικόνα είναι ένα µικρό τηλεσκόπιο για χαµηλή ισχύ που επιτρέπει στο ασύγκριτο οπτικό πεδίο άποψη από το κυρίως τηλεσκόπιο. Όταν ο στόχος είναι σωστά ευθυγραµµισµένος, εντοπίστε ένα ουράνιο σώµα µε το κυρίως τηλεσκόπιο, που είναι λιγότερο πολύπλοκο. Τοποθετήστε το τηλεσκόπιο σε µία θέση χαλαρή, όπου θα έχετε τον έλεγχο ρύθµισης της θέσης αυτής για το τηλεσκόπιο. Για ευθυγράµµιση της εικόνας, ακολουθήστε τις παρακάτω οδηγίες: (Σηµείωση: Συνιστάται να ακολουθήσετε προσεκτικά αυτές τις οδηγίες, κατά τη διάρκεια της ηµέρας). 1. Εισάγετε το προσοφθάλµιο µε τη µικρότερη ισχύ στο διαγώνιο κάτοπτρο. Επιλέξτε έναν αδρανή στόχο, εύκολα αναγνωρίσιµο σε απόσταση όχι πιο κοντινή από τα 100 µέτρα. Στρίψτε το τηλεσκόπιο στον οριζόντιο άξονά του και υψώστε στον κάθετο άξονά του, µέχρι ο στόχος να κεντραριστεί στο οπτικό πεδίο και την εστίαση. (Σηµείωση: Σφίξτε τις βίδες στον ζυγό στη βάση για να σταθεροποιήσετε τη θέση του τηλεσκόπιου. Όσο µεγαλύτερο είναι το ύψος του στόχου στον ορίζοντα, τόσο µικρότερη θα είναι η δυσκολία τοποθέτησης του τηλεσκόπιου.) 2. Κοιτάξτε την εικόνα. Εάν ο ευθυγραµµισµένος στόχος δεν είναι ορατός µε το τηλεσκόπιο, χαλαρώστε τις βίδες στον ζυγό και µετακινήστε την εικόνα, έως ότου γίνει ορατός. Μία φορά στο κέντρο, σφίξτε τις βίδες στον ζυγό, καθώς θα προσπαθείτε να κεντράρετε τον στόχο, όσο το δυνατόν περισσότερο. (Σηµαντική σηµείωση: Η λειτουργία της Εικόνας είναι µόνο για να βλέπετε τον ουρανό, όσο ο στόχος βρίσκεται πάντα προς τα πάνω). 3. Χρησιµοποιήστε τις βίδες, για να προσαρµόσετε στο µηδέν τον στόχο. Χαλαρώστε τις βίδες για ρύθµιση στη µία πλευρά, έπειτα σφίξτε τις στην άλλη πλευρά, για να µετακινήσετε τον στόχο στο σηµείο του κέντρου. Σιγουρευτείτε άλλη µία φορά για την εστίαση του τηλεσκόπιου. Επιλογή προσοφθαλµίου Η ισχύς αφορά στη δυνατότητα µεγέθυνσης µίας εικόνας του τηλεσκόπιου ή πόσο πιο κοντινή µία εικόνα µπορεί να είναι στον παρατηρητή. Η αξία της ισχύος µεγέθυνσης είναι διαφορετική για νούµερο που το ακολουθεί το X (προοπτική ισχύος). Συνεπώς, εάν έχετε έναν στόχο έως 175X, θα εµφανιστεί 175 φορές πιο κοντινός. Η ισχύς υπολογίζεται διαιρώντας την εστιακή απόσταση του φακού του στόχου στο τηλεσκόπιο µε την εστιακή απόσταση του προσοφθαλµίου που έχετε επιλέξει. Για παράδειγµα: 4 mm. Όσο πιο µεγάλη είναι η εστιακή απόσταση του σκοπεύτρου, τόσο µικρότερη θα είναι η µεγέθυνση από το τηλεσκόπιο. Καθώς και όσο πιο µικρή είναι η εστιακή απόσταση του σκοπεύτρου, τόσο µεγαλύτερη θα είναι η µεγέθυνση. Συνεπώς, όταν επιλέγετε έναν φακό, για να τον εισάγετε στο διαγώνιο πρίσµα, επιλέγετε και τη µεγέθυνση που θα χρησιµοποιήσετε για εξέταση. Παράδειγµα : 700 mm (φακός εστίασης για τον στόχο) 4 mm (εστιακή απόσταση προσοφθαλµίου) = 175X (ισχύς) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ #9940, #9950 ιάµετρος στόχου: 60 mm (2.36'') Εστιακή απόσταση: 700 mm Προσοφθάλµια: 20 mm, 10 mm, 4 mm Φακοί Barlow: 3Χ Μέγιστη µεγέθυνση: 525X Εξαρτήµατα: ιαγώνιο κάτοπτρο, σκόπευτρο 5X25 mm, Τρίποδο αλουµινίου πτυσσόµενο, Φακός αντιστροφής και Φακός Barlow 3X ΠΙΝΑΚΑΣ ΜΕΓΕΘΥΝΣΕΩΝ ΦΑΚΟΣ ΜΕΓΕΘΥΝΣΗ ΜΕΓΕΘΥΝΣΕΙΣ ΜΕ ΦΑΚΟ BARLOW 3X 20 mm 35X 105X 12,5 mm 56X 168X 4 mm 175X 525X Προσαρµογή της αλταζιµουθικής κλίµακας και του υψοµέτρου 1. Η κλίµακα του υψοµέτρου και η αζιµουθιακή βοηθούν στη µέτρηση της τοποθεσίας του στόχου. Με αυτόν τον τρόπο, πιο νυχτερινές ώρες, µπορούν να εντοπίσουν πιο γρήγορα τη θέση. Για να διατηρηθεί µία έγκυρη αναφορά, σιγουρευτείτε που έχει εγκατασταθεί και σε ποια θέση έχει στερεωθεί το τηλεσκόπιο. 2. Χαλαρώστε την ροδέλα στήριξης του υψοµέτρου και προσαρµόστε τον σωλήνα του τηλεσκόπιου σε οριζόντια θέση. Καθορίστε σε ποια θέση το τηλεσκόπιο είναι οριζόντια και πότε το αλφάδι είναι στο κέντρο. 3. Σφίξτε τη ροδέλα στήριξης του υψοµέτρου, για να καθορίσετε τη θέση. Χαλαρώστε το δείκτη κλίµακας του υψοµέτρου, µέχρι να δείχνει 0 και να σφίξει από την αρχή. 4. Χαλαρώστε τη ροδέλα της αζιµουθικής στήριξης και προσαρµόστε τον σωλήνα του τηλεσκόπιου µε κατεύθυνση προς το βορρά (θέση 0 ). Συµβουλευτείτε την πυξίδα. 5. Χαλαρώστε την αλταζιµουθική κλίµακα και τοποθετήστε τον δείκτη στο σηµείο 0 της κλίµακας. Σφίξτε από την αρχή. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 5 από 18

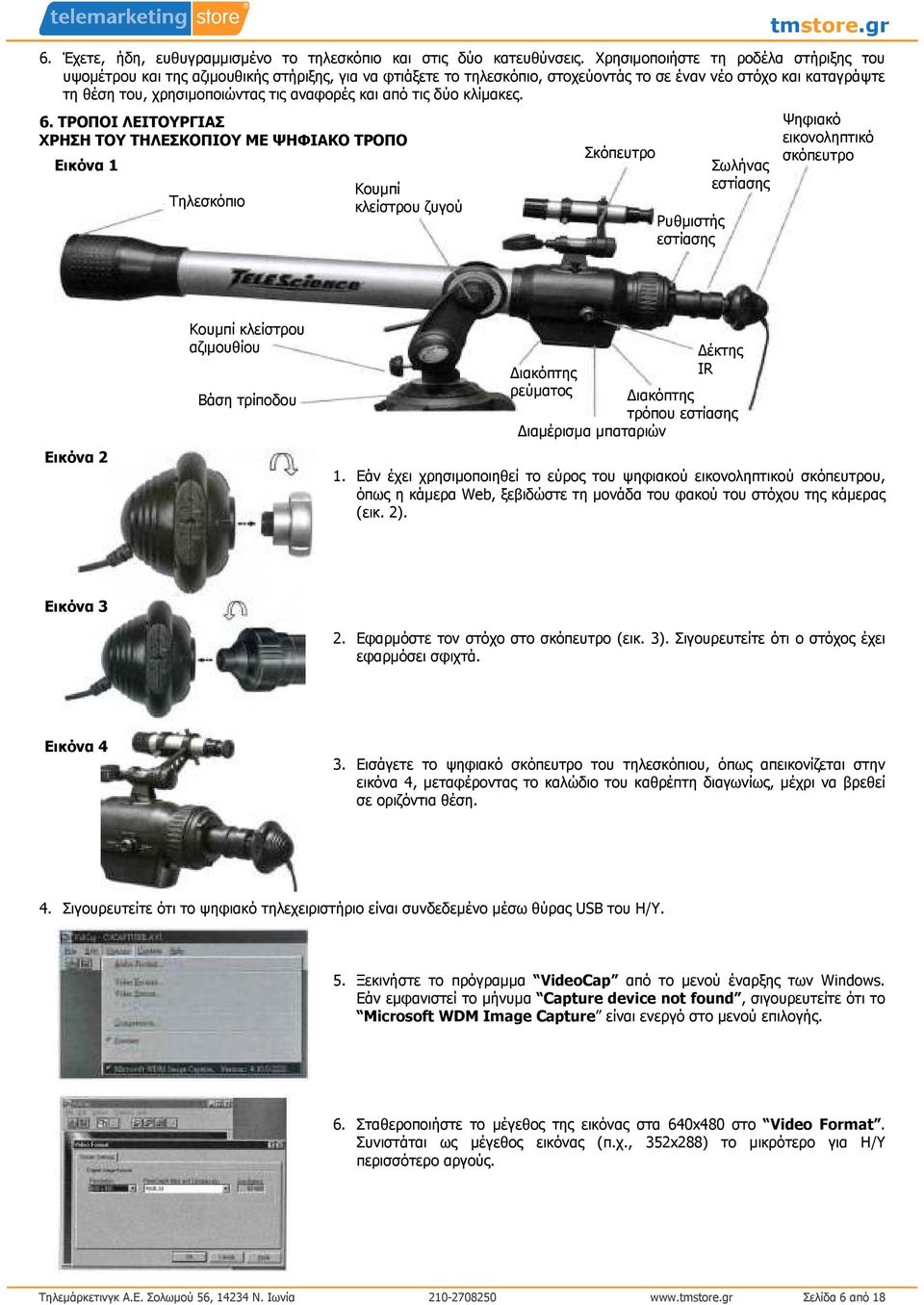

6 6. Έχετε, ήδη, ευθυγραµµισµένο το τηλεσκόπιο και στις δύο κατευθύνσεις. Χρησιµοποιήστε τη ροδέλα στήριξης του υψοµέτρου και της αζιµουθικής στήριξης, για να φτιάξετε το τηλεσκόπιο, στοχεύοντάς το σε έναν νέο στόχο και καταγράψτε τη θέση του, χρησιµοποιώντας τις αναφορές και από τις δύο κλίµακες. 6. ΤΡΟΠΟΙ ΛΕΙΤΟΥΡΓΙΑΣ ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΣΚΟΠΙΟΥ ΜΕ ΨΗΦΙΑΚΟ ΤΡΟΠΟ Εικόνα 1 Τηλεσκόπιο Κουµπί κλείστρου ζυγού Σκόπευτρο Ρυθµιστής εστίασης Σωλήνας εστίασης Ψηφιακό εικονοληπτικό σκόπευτρο Εικόνα 2 Κουµπί κλείστρου αζιµουθίου Βάση τρίποδου ιακόπτης ρεύµατος έκτης IR ιακόπτης τρόπου εστίασης ιαµέρισµα µπαταριών 1. Εάν έχει χρησιµοποιηθεί το εύρος του ψηφιακού εικονοληπτικού σκόπευτρου, όπως η κάµερα Web, ξεβιδώστε τη µονάδα του φακού του στόχου της κάµερας (εικ. 2). Εικόνα 3 2. Εφαρµόστε τον στόχο στο σκόπευτρο (εικ. 3). Σιγουρευτείτε ότι ο στόχος έχει εφαρµόσει σφιχτά. Εικόνα 4 3. Εισάγετε το ψηφιακό σκόπευτρο του τηλεσκόπιου, όπως απεικονίζεται στην εικόνα 4, µεταφέροντας το καλώδιο του καθρέπτη διαγωνίως, µέχρι να βρεθεί σε οριζόντια θέση. 4. Σιγουρευτείτε ότι το ψηφιακό τηλεχειριστήριο είναι συνδεδεµένο µέσω θύρας USB του Η/Υ. 5. Ξεκινήστε το πρόγραµµα VideoCap από το µενού έναρξης των Windows. Εάν εµφανιστεί το µήνυµα Capture device not found, σιγουρευτείτε ότι το Microsoft WDM Image Capture είναι ενεργό στο µενού επιλογής. 6. Σταθεροποιήστε το µέγεθος της εικόνας στα 640x480 στο Video Format. Συνιστάται ως µέγεθος εικόνας (π.χ., 352x288) το µικρότερο για Η/Υ περισσότερο αργούς. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 6 από 18

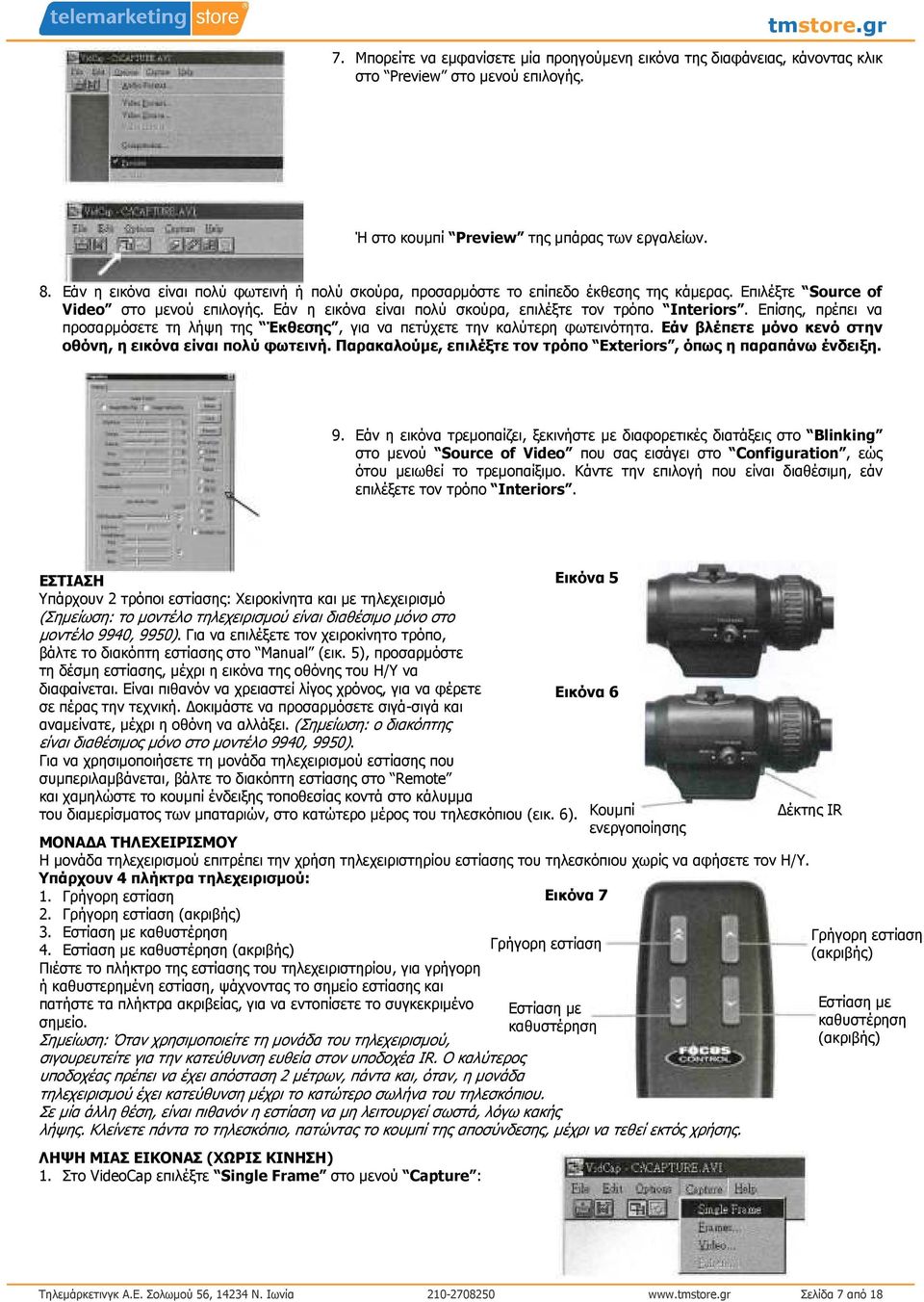

7 7. Μπορείτε να εµφανίσετε µία προηγούµενη εικόνα της διαφάνειας, κάνοντας κλικ στο Preview στο µενού επιλογής. Ή στο κουµπί Preview της µπάρας των εργαλείων. 8. Εάν η εικόνα είναι πολύ φωτεινή ή πολύ σκούρα, προσαρµόστε το επίπεδο έκθεσης της κάµερας. Επιλέξτε Source of Video στο µενού επιλογής. Εάν η εικόνα είναι πολύ σκούρα, επιλέξτε τον τρόπο Interiors. Επίσης, πρέπει να προσαρµόσετε τη λήψη της Έκθεσης, για να πετύχετε την καλύτερη φωτεινότητα. Εάν βλέπετε µόνο κενό στην οθόνη, η εικόνα είναι πολύ φωτεινή. Παρακαλούµε, επιλέξτε τον τρόπο Exteriors, όπως η παραπάνω ένδειξη. 9. Εάν η εικόνα τρεµοπαίζει, ξεκινήστε µε διαφορετικές διατάξεις στο Blinking στο µενού Source of Video που σας εισάγει στο Configuration, εώς ότου µειωθεί το τρεµοπαίξιµο. Κάντε την επιλογή που είναι διαθέσιµη, εάν επιλέξετε τον τρόπο Interiors. ΕΣΤΙΑΣΗ Υπάρχουν 2 τρόποι εστίασης: Χειροκίνητα και µε τηλεχειρισµό (Σηµείωση: το µοντέλο τηλεχειρισµού είναι διαθέσιµο µόνο στο µοντέλο 9940, 9950). Για να επιλέξετε τον χειροκίνητο τρόπο, βάλτε το διακόπτη εστίασης στο Manual (εικ. 5), προσαρµόστε τη δέσµη εστίασης, µέχρι η εικόνα της οθόνης του Η/Υ να διαφαίνεται. Είναι πιθανόν να χρειαστεί λίγος χρόνος, για να φέρετε σε πέρας την τεχνική. οκιµάστε να προσαρµόσετε σιγά-σιγά και αναµείνατε, µέχρι η οθόνη να αλλάξει. (Σηµείωση: ο διακόπτης είναι διαθέσιµος µόνο στο µοντέλο 9940, 9950). Για να χρησιµοποιήσετε τη µονάδα τηλεχειρισµού εστίασης που συµπεριλαµβάνεται, βάλτε το διακόπτη εστίασης στο Remote και χαµηλώστε το κουµπί ένδειξης τοποθεσίας κοντά στο κάλυµµα του διαµερίσµατος των µπαταριών, στο κατώτερο µέρος του τηλεσκόπιου (εικ. 6). ΜΟΝΑ Α ΤΗΛΕΧΕΙΡΙΣΜΟΥ Η µονάδα τηλεχειρισµού επιτρέπει την χρήση τηλεχειριστηρίου εστίασης του τηλεσκόπιου χωρίς να αφήσετε τον Η/Υ. Υπάρχουν 4 πλήκτρα τηλεχειρισµού: 1. Γρήγορη εστίαση Εικόνα 7 2. Γρήγορη εστίαση (ακριβής) 3. Εστίαση µε καθυστέρηση 4. Εστίαση µε καθυστέρηση (ακριβής) Γρήγορη εστίαση Πιέστε το πλήκτρο της εστίασης του τηλεχειριστηρίου, για γρήγορη ή καθυστερηµένη εστίαση, ψάχνοντας το σηµείο εστίασης και πατήστε τα πλήκτρα ακριβείας, για να εντοπίσετε το συγκεκριµένο Εστίαση µε σηµείο. καθυστέρηση Σηµείωση: Όταν χρησιµοποιείτε τη µονάδα του τηλεχειρισµού, σιγουρευτείτε για την κατεύθυνση ευθεία στον υποδοχέα IR. Ο καλύτερος υποδοχέας πρέπει να έχει απόσταση 2 µέτρων, πάντα και, όταν, η µονάδα τηλεχειρισµού έχει κατεύθυνση µέχρι το κατώτερο σωλήνα του τηλεσκόπιου. Σε µία άλλη θέση, είναι πιθανόν η εστίαση να µη λειτουργεί σωστά, λόγω κακής λήψης. Κλείνετε πάντα το τηλεσκόπιο, πατώντας το κουµπί της αποσύνδεσης, µέχρι να τεθεί εκτός χρήσης. ΛΗΨΗ ΜΙΑΣ ΕΙΚΟΝΑΣ (ΧΩΡΙΣ ΚΙΝΗΣΗ) 1. Στο VideoCap επιλέξτε Single Frame στο µενού Capture : Εικόνα 5 Εικόνα 6 Κουµπί ενεργοποίησης έκτης IR Γρήγορη εστίαση (ακριβής) Εστίαση µε καθυστέρηση (ακριβής) Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 7 από 18

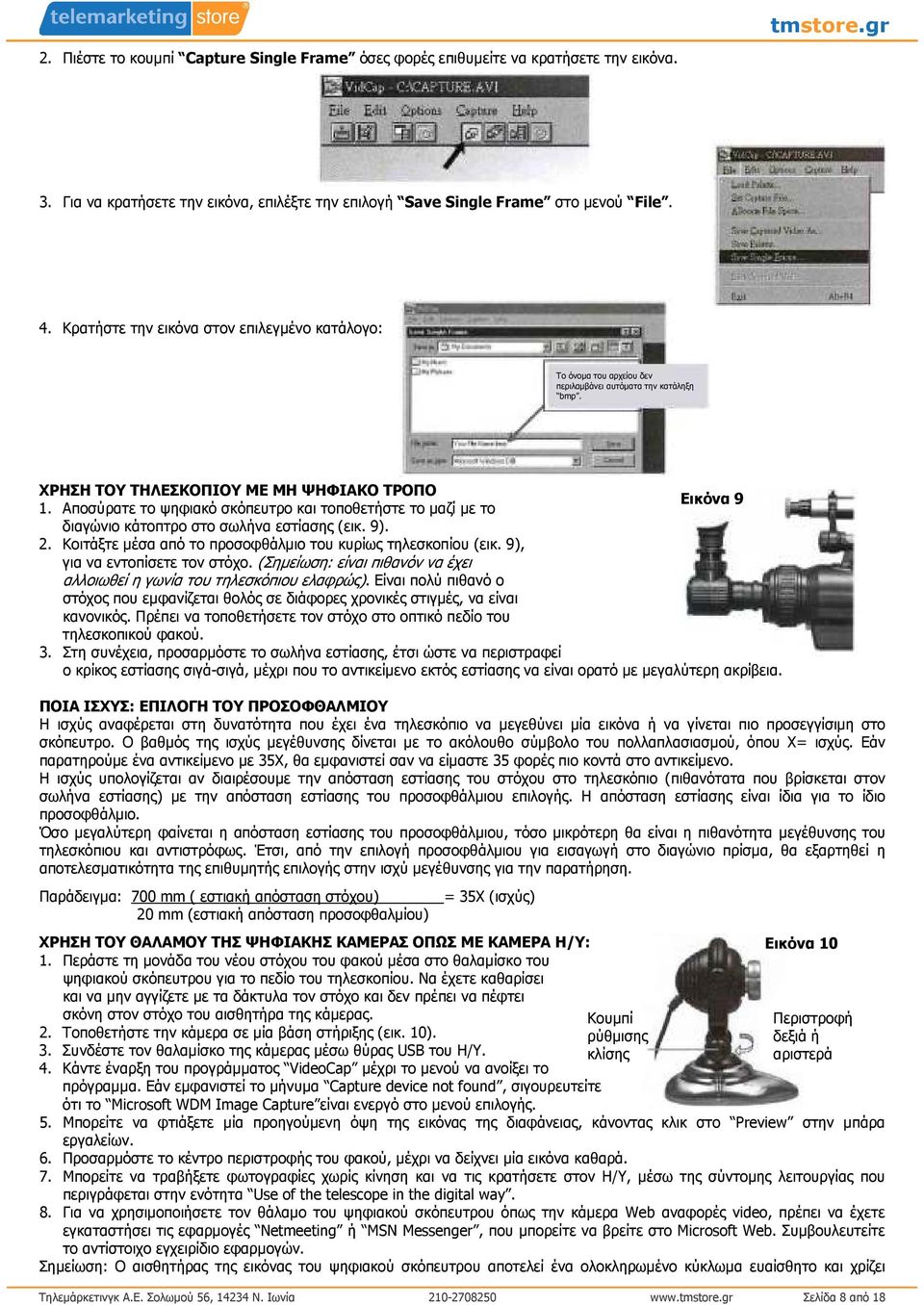

8 2. Πιέστε το κουµπί Capture Single Frame όσες φορές επιθυµείτε να κρατήσετε την εικόνα. 3. Για να κρατήσετε την εικόνα, επιλέξτε την επιλογή Save Single Frame στο µενού File. 4. Κρατήστε την εικόνα στον επιλεγµένο κατάλογο: Το όνοµα του αρχείου δεν περιλαµβάνει αυτόµατα την κατάληξη bmp. ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΣΚΟΠΙΟΥ ΜΕ ΜΗ ΨΗΦΙΑΚΟ ΤΡΟΠΟ Εικόνα 9 1. Αποσύρατε το ψηφιακό σκόπευτρο και τοποθετήστε το µαζί µε το διαγώνιο κάτοπτρο στο σωλήνα εστίασης (εικ. 9). 2. Κοιτάξτε µέσα από το προσοφθάλµιο του κυρίως τηλεσκοπίου (εικ. 9), για να εντοπίσετε τον στόχο. (Σηµείωση: είναι πιθανόν να έχει αλλοιωθεί η γωνία του τηλεσκόπιου ελαφρώς). Είναι πολύ πιθανό ο στόχος που εµφανίζεται θολός σε διάφορες χρονικές στιγµές, να είναι κανονικός. Πρέπει να τοποθετήσετε τον στόχο στο οπτικό πεδίο του τηλεσκοπικού φακού. 3. Στη συνέχεια, προσαρµόστε το σωλήνα εστίασης, έτσι ώστε να περιστραφεί ο κρίκος εστίασης σιγά-σιγά, µέχρι που το αντικείµενο εκτός εστίασης να είναι ορατό µε µεγαλύτερη ακρίβεια. ΠΟΙΑ ΙΣΧΥΣ: ΕΠΙΛΟΓΗ ΤΟΥ ΠΡΟΣΟΦΘΑΛΜΙΟΥ Η ισχύς αναφέρεται στη δυνατότητα που έχει ένα τηλεσκόπιο να µεγεθύνει µία εικόνα ή να γίνεται πιο προσεγγίσιµη στο σκόπευτρο. Ο βαθµός της ισχύς µεγέθυνσης δίνεται µε το ακόλουθο σύµβολο του πολλαπλασιασµού, όπου Χ= ισχύς. Εάν παρατηρούµε ένα αντικείµενο µε 35Χ, θα εµφανιστεί σαν να είµαστε 35 φορές πιο κοντά στο αντικείµενο. Η ισχύς υπολογίζεται αν διαιρέσουµε την απόσταση εστίασης του στόχου στο τηλεσκόπιο (πιθανότατα που βρίσκεται στον σωλήνα εστίασης) µε την απόσταση εστίασης του προσοφθάλµιου επιλογής. Η απόσταση εστίασης είναι ίδια για το ίδιο προσοφθάλµιο. Όσο µεγαλύτερη φαίνεται η απόσταση εστίασης του προσοφθάλµιου, τόσο µικρότερη θα είναι η πιθανότητα µεγέθυνσης του τηλεσκόπιου και αντιστρόφως. Έτσι, από την επιλογή προσοφθάλµιου για εισαγωγή στο διαγώνιο πρίσµα, θα εξαρτηθεί η αποτελεσµατικότητα της επιθυµητής επιλογής στην ισχύ µεγέθυνσης για την παρατήρηση. Παράδειγµα: 700 mm ( εστιακή απόσταση στόχου) 20 mm (εστιακή απόσταση προσοφθαλµίου) = 35X (ισχύς) ΧΡΗΣΗ ΤΟΥ ΘΑΛΑΜΟΥ ΤΗΣ ΨΗΦΙΑΚΗΣ ΚΑΜΕΡΑΣ ΟΠΩΣ ΜΕ ΚΑΜΕΡΑ Η/Υ: 1. Περάστε τη µονάδα του νέου στόχου του φακού µέσα στο θαλαµίσκο του ψηφιακού σκόπευτρου για το πεδίο του τηλεσκοπίου. Να έχετε καθαρίσει και να µην αγγίζετε µε τα δάκτυλα τον στόχο και δεν πρέπει να πέφτει σκόνη στον στόχο του αισθητήρα της κάµερας. 2. Τοποθετήστε την κάµερα σε µία βάση στήριξης (εικ. 10). 3. Συνδέστε τον θαλαµίσκο της κάµερας µέσω θύρας USB του Η/Υ. 4. Κάντε έναρξη του προγράµµατος VideoCap µέχρι το µενού να ανοίξει το πρόγραµµα. Εάν εµφανιστεί το µήνυµα Capture device not found, σιγουρευτείτε ότι το Microsoft WDM Image Capture είναι ενεργό στο µενού επιλογής. Κουµπί ρύθµισης κλίσης Εικόνα 10 Περιστροφή δεξιά ή αριστερά 5. Μπορείτε να φτιάξετε µία προηγούµενη όψη της εικόνας της διαφάνειας, κάνοντας κλικ στο Preview στην µπάρα εργαλείων. 6. Προσαρµόστε το κέντρο περιστροφής του φακού, µέχρι να δείχνει µία εικόνα καθαρά. 7. Μπορείτε να τραβήξετε φωτογραφίες χωρίς κίνηση και να τις κρατήσετε στον Η/Υ, µέσω της σύντοµης λειτουργίας που περιγράφεται στην ενότητα Use of the telescope in the digital way. 8. Για να χρησιµοποιήσετε τον θάλαµο του ψηφιακού σκόπευτρου όπως την κάµερα Web αναφορές video, πρέπει να έχετε εγκαταστήσει τις εφαρµογές Netmeeting ή MSN Messenger, που µπορείτε να βρείτε στο Microsoft Web. Συµβουλευτείτε το αντίστοιχο εγχειρίδιο εφαρµογών. Σηµείωση: Ο αισθητήρας της εικόνας του ψηφιακού σκόπευτρου αποτελεί ένα ολοκληρωµένο κύκλωµα ευαίσθητο και χρίζει Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 8 από 18

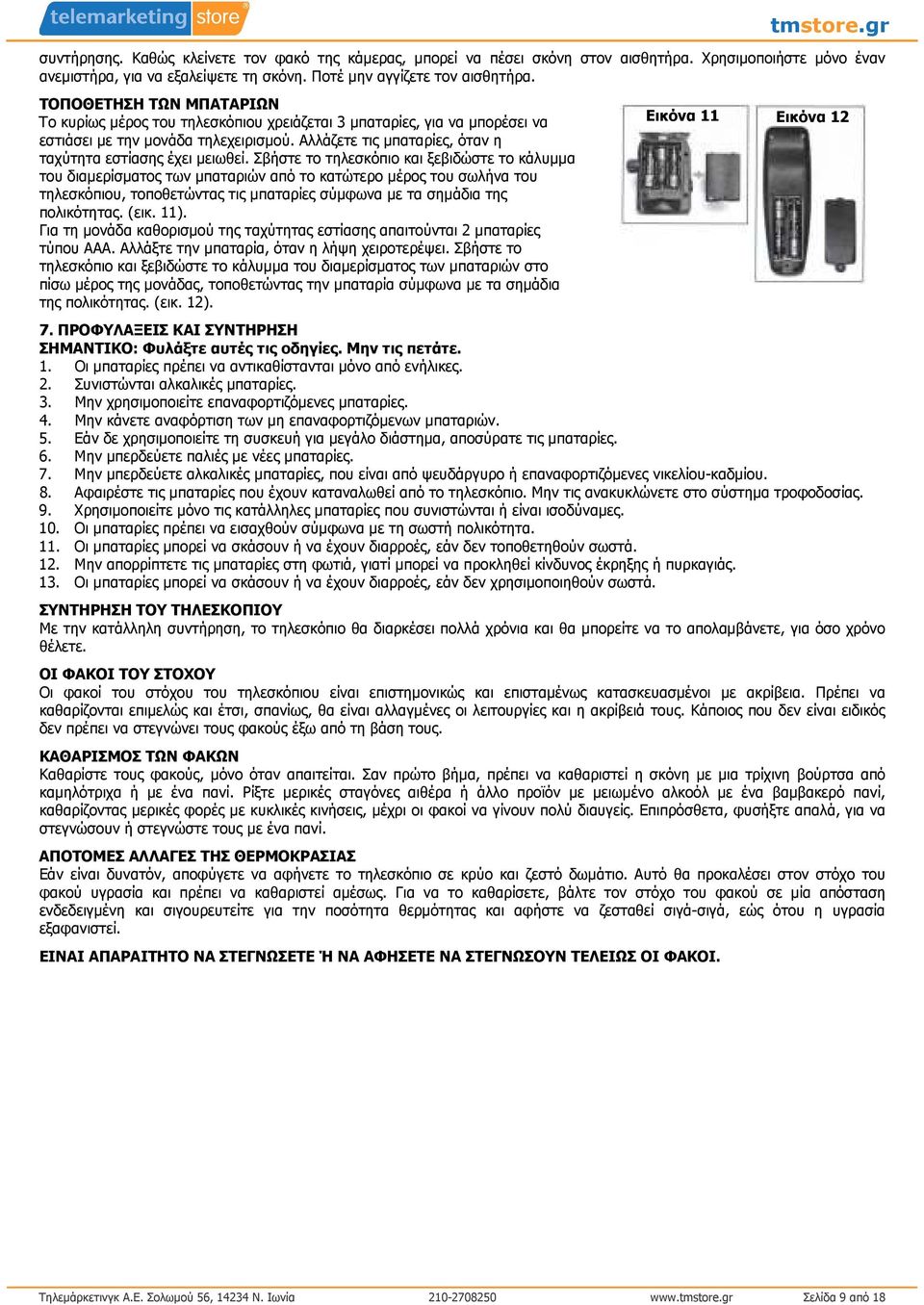

9 συντήρησης. Καθώς κλείνετε τον φακό της κάµερας, µπορεί να πέσει σκόνη στον αισθητήρα. Χρησιµοποιήστε µόνο έναν ανεµιστήρα, για να εξαλείψετε τη σκόνη. Ποτέ µην αγγίζετε τον αισθητήρα. ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ Το κυρίως µέρος του τηλεσκόπιου χρειάζεται 3 µπαταρίες, για να µπορέσει να εστιάσει µε την µονάδα τηλεχειρισµού. Αλλάζετε τις µπαταρίες, όταν η ταχύτητα εστίασης έχει µειωθεί. Σβήστε το τηλεσκόπιο και ξεβιδώστε το κάλυµµα του διαµερίσµατος των µπαταριών από το κατώτερο µέρος του σωλήνα του τηλεσκόπιου, τοποθετώντας τις µπαταρίες σύµφωνα µε τα σηµάδια της πολικότητας. (εικ. 11). Για τη µονάδα καθορισµού της ταχύτητας εστίασης απαιτούνται 2 µπαταρίες τύπου ΑΑΑ. Αλλάξτε την µπαταρία, όταν η λήψη χειροτερέψει. Σβήστε το τηλεσκόπιο και ξεβιδώστε το κάλυµµα του διαµερίσµατος των µπαταριών στο πίσω µέρος της µονάδας, τοποθετώντας την µπαταρία σύµφωνα µε τα σηµάδια της πολικότητας. (εικ. 12). Εικόνα 11 Εικόνα ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΣΗΜΑΝΤΙΚΟ: Φυλάξτε αυτές τις οδηγίες. Μην τις πετάτε. 1. Οι µπαταρίες πρέπει να αντικαθίστανται µόνο από ενήλικες. 2. Συνιστώνται αλκαλικές µπαταρίες. 3. Μην χρησιµοποιείτε επαναφορτιζόµενες µπαταρίες. 4. Μην κάνετε αναφόρτιση των µη επαναφορτιζόµενων µπαταριών. 5. Εάν δε χρησιµοποιείτε τη συσκευή για µεγάλο διάστηµα, αποσύρατε τις µπαταρίες. 6. Μην µπερδεύετε παλιές µε νέες µπαταρίες. 7. Μην µπερδεύετε αλκαλικές µπαταρίες, που είναι από ψευδάργυρο ή επαναφορτιζόµενες νικελίου-καδµίου. 8. Αφαιρέστε τις µπαταρίες που έχουν καταναλωθεί από το τηλεσκόπιο. Μην τις ανακυκλώνετε στο σύστηµα τροφοδοσίας. 9. Χρησιµοποιείτε µόνο τις κατάλληλες µπαταρίες που συνιστώνται ή είναι ισοδύναµες. 10. Οι µπαταρίες πρέπει να εισαχθούν σύµφωνα µε τη σωστή πολικότητα. 11. Οι µπαταρίες µπορεί να σκάσουν ή να έχουν διαρροές, εάν δεν τοποθετηθούν σωστά. 12. Μην απορρίπτετε τις µπαταρίες στη φωτιά, γιατί µπορεί να προκληθεί κίνδυνος έκρηξης ή πυρκαγιάς. 13. Οι µπαταρίες µπορεί να σκάσουν ή να έχουν διαρροές, εάν δεν χρησιµοποιηθούν σωστά. ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΤΗΛΕΣΚΟΠΙΟΥ Με την κατάλληλη συντήρηση, το τηλεσκόπιο θα διαρκέσει πολλά χρόνια και θα µπορείτε να το απολαµβάνετε, για όσο χρόνο θέλετε. ΟΙ ΦΑΚΟΙ ΤΟΥ ΣΤΟΧΟΥ Οι φακοί του στόχου του τηλεσκόπιου είναι επιστηµονικώς και επισταµένως κατασκευασµένοι µε ακρίβεια. Πρέπει να καθαρίζονται επιµελώς και έτσι, σπανίως, θα είναι αλλαγµένες οι λειτουργίες και η ακρίβειά τους. Κάποιος που δεν είναι ειδικός δεν πρέπει να στεγνώνει τους φακούς έξω από τη βάση τους. ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΑΚΩΝ Καθαρίστε τους φακούς, µόνο όταν απαιτείται. Σαν πρώτο βήµα, πρέπει να καθαριστεί η σκόνη µε µια τρίχινη βούρτσα από καµηλότριχα ή µε ένα πανί. Ρίξτε µερικές σταγόνες αιθέρα ή άλλο προϊόν µε µειωµένο αλκοόλ µε ένα βαµβακερό πανί, καθαρίζοντας µερικές φορές µε κυκλικές κινήσεις, µέχρι οι φακοί να γίνουν πολύ διαυγείς. Επιπρόσθετα, φυσήξτε απαλά, για να στεγνώσουν ή στεγνώστε τους µε ένα πανί. ΑΠΟΤΟΜΕΣ ΑΛΛΑΓΕΣ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Εάν είναι δυνατόν, αποφύγετε να αφήνετε το τηλεσκόπιο σε κρύο και ζεστό δωµάτιο. Αυτό θα προκαλέσει στον στόχο του φακού υγρασία και πρέπει να καθαριστεί αµέσως. Για να το καθαρίσετε, βάλτε τον στόχο του φακού σε µία απόσταση ενδεδειγµένη και σιγουρευτείτε για την ποσότητα θερµότητας και αφήστε να ζεσταθεί σιγά-σιγά, εώς ότου η υγρασία εξαφανιστεί. ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΟ ΝΑ ΣΤΕΓΝΩΣΕΤΕ Ή ΝΑ ΑΦΗΣΕΤΕ ΝΑ ΣΤΕΓΝΩΣΟΥΝ ΤΕΛΕΙΩΣ ΟΙ ΦΑΚΟΙ. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 9 από 18

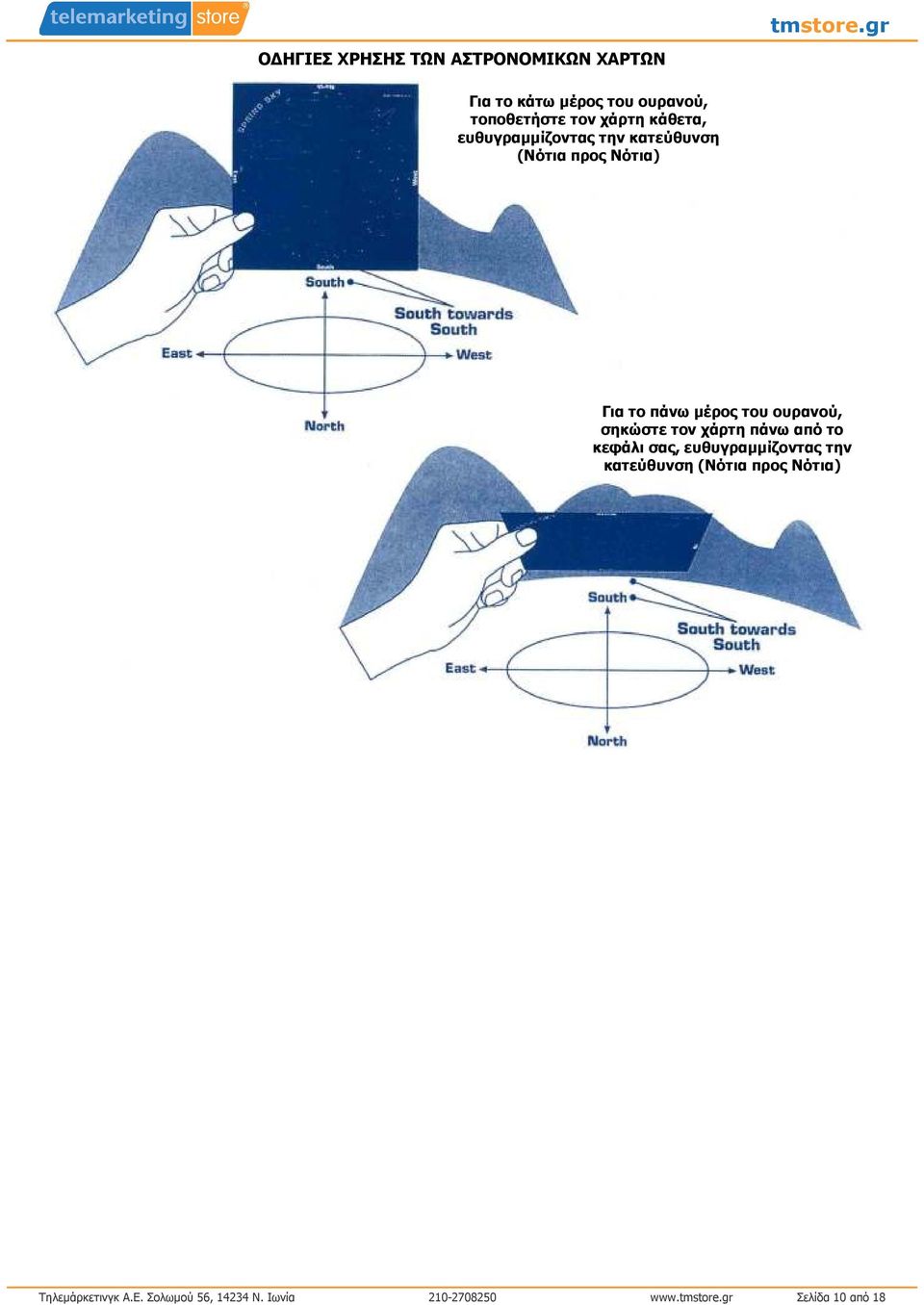

10 Ο ΗΓΙΕΣ ΧΡΗΣΗΣ ΤΩΝ ΑΣΤΡΟΝΟΜΙΚΩΝ ΧΑΡΤΩΝ Για το κάτω µέρος του ουρανού, τοποθετήστε τον χάρτη κάθετα, ευθυγραµµίζοντας την κατεύθυνση (Νότια προς Νότια) Για το πάνω µέρος του ουρανού, σηκώστε τον χάρτη πάνω από το κεφάλι σας, ευθυγραµµίζοντας την κατεύθυνση (Νότια προς Νότια) Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 10 από 18

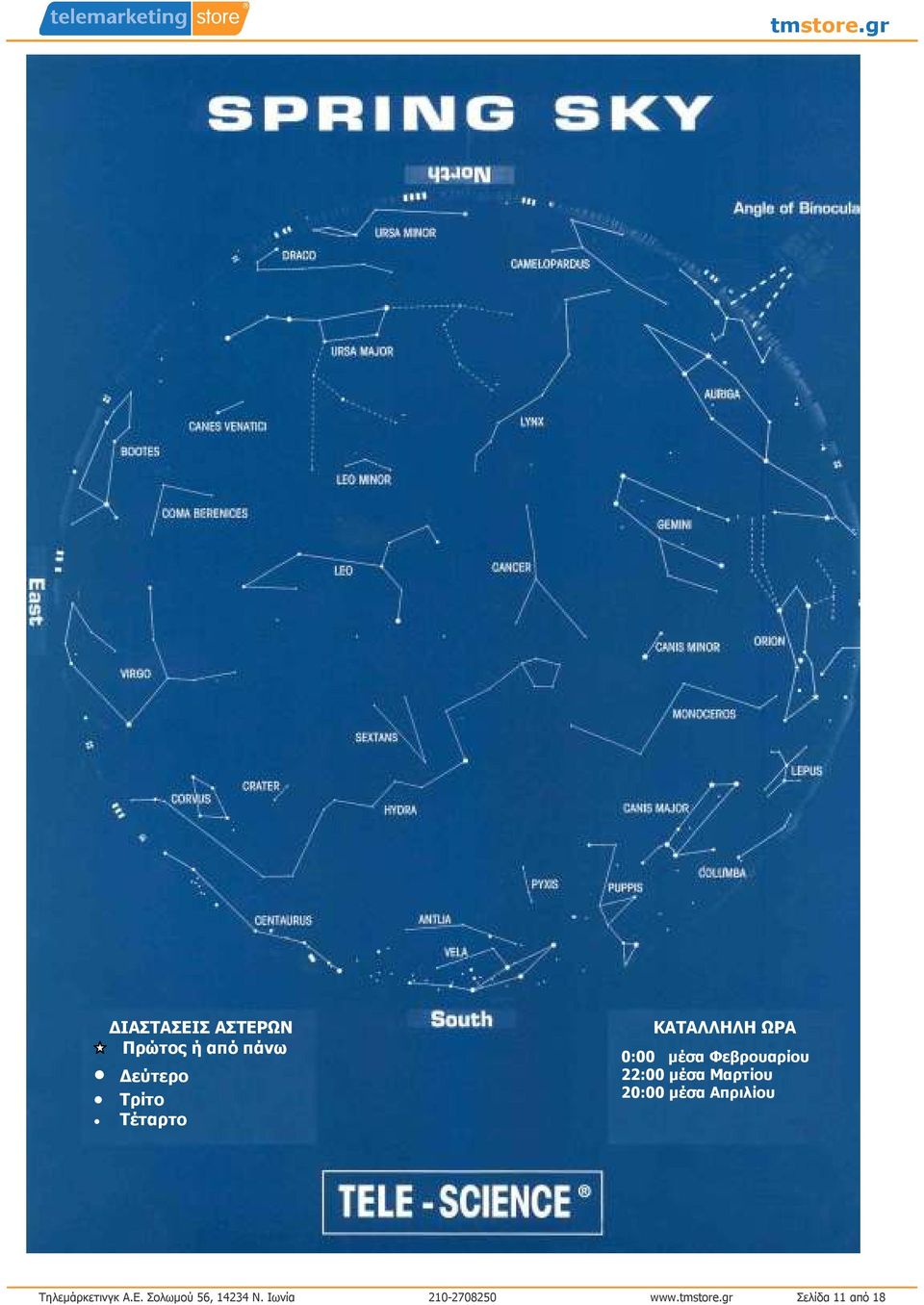

11 ΙΑΣΤΑΣΕΙΣ ΑΣΤΕΡΩΝ Πρώτος ή από πάνω εύτερο Τρίτο Τέταρτο ΚΑΤΑΛΛΗΛΗ ΩΡΑ 0:00 µέσα Φεβρουαρίου 22:00 µέσα Μαρτίου 20:00 µέσα Απριλίου Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 11 από 18

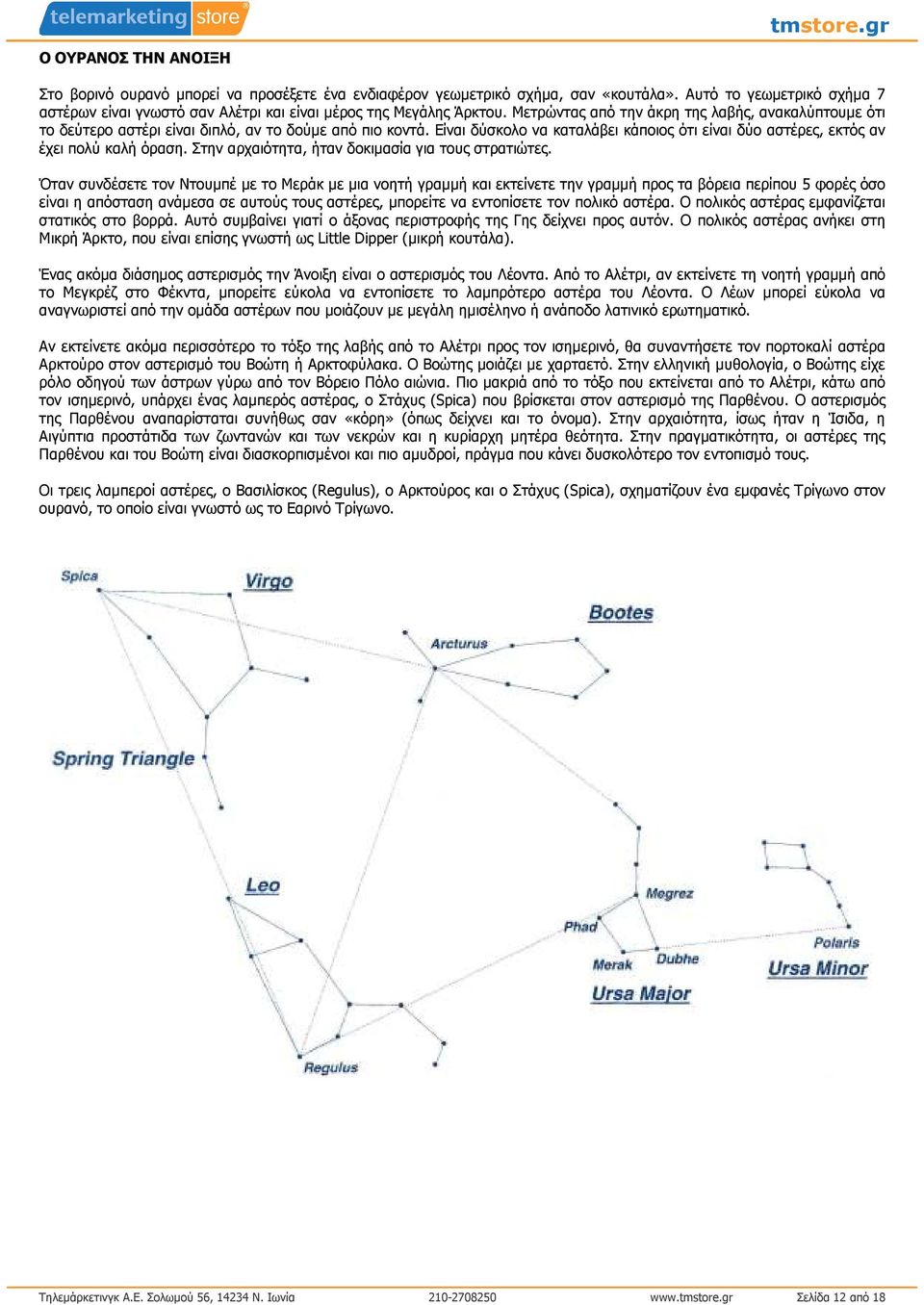

12 Ο ΟΥΡΑΝΟΣ ΤΗΝ ΑΝΟΙΞΗ Στο βορινό ουρανό µπορεί να προσέξετε ένα ενδιαφέρον γεωµετρικό σχήµα, σαν «κουτάλα». Αυτό το γεωµετρικό σχήµα 7 αστέρων είναι γνωστό σαν Αλέτρι και είναι µέρος της Μεγάλης Άρκτου. Μετρώντας από την άκρη της λαβής, ανακαλύπτουµε ότι το δεύτερο αστέρι είναι διπλό, αν το δούµε από πιο κοντά. Είναι δύσκολο να καταλάβει κάποιος ότι είναι δύο αστέρες, εκτός αν έχει πολύ καλή όραση. Στην αρχαιότητα, ήταν δοκιµασία για τους στρατιώτες. Όταν συνδέσετε τον Ντουµπέ µε το Μεράκ µε µια νοητή γραµµή και εκτείνετε την γραµµή προς τα βόρεια περίπου 5 φορές όσο είναι η απόσταση ανάµεσα σε αυτούς τους αστέρες, µπορείτε να εντοπίσετε τον πολικό αστέρα. Ο πολικός αστέρας εµφανίζεται στατικός στο βορρά. Αυτό συµβαίνει γιατί ο άξονας περιστροφής της Γης δείχνει προς αυτόν. Ο πολικός αστέρας ανήκει στη Μικρή Άρκτο, που είναι επίσης γνωστή ως Little Dipper (µικρή κουτάλα). Ένας ακόµα διάσηµος αστερισµός την Άνοιξη είναι ο αστερισµός του Λέοντα. Από το Αλέτρι, αν εκτείνετε τη νοητή γραµµή από το Μεγκρέζ στο Φέκντα, µπορείτε εύκολα να εντοπίσετε το λαµπρότερο αστέρα του Λέοντα. Ο Λέων µπορεί εύκολα να αναγνωριστεί από την οµάδα αστέρων που µοιάζουν µε µεγάλη ηµισέληνο ή ανάποδο λατινικό ερωτηµατικό. Αν εκτείνετε ακόµα περισσότερο το τόξο της λαβής από το Αλέτρι προς τον ισηµερινό, θα συναντήσετε τον πορτοκαλί αστέρα Αρκτούρο στον αστερισµό του Βοώτη ή Αρκτοφύλακα. Ο Βοώτης µοιάζει µε χαρταετό. Στην ελληνική µυθολογία, ο Βοώτης είχε ρόλο οδηγού των άστρων γύρω από τον Βόρειο Πόλο αιώνια. Πιο µακριά από το τόξο που εκτείνεται από το Αλέτρι, κάτω από τον ισηµερινό, υπάρχει ένας λαµπερός αστέρας, ο Στάχυς (Spica) που βρίσκεται στον αστερισµό της Παρθένου. Ο αστερισµός της Παρθένου αναπαρίσταται συνήθως σαν «κόρη» (όπως δείχνει και το όνοµα). Στην αρχαιότητα, ίσως ήταν η Ίσιδα, η Αιγύπτια προστάτιδα των ζωντανών και των νεκρών και η κυρίαρχη µητέρα θεότητα. Στην πραγµατικότητα, οι αστέρες της Παρθένου και του Βοώτη είναι διασκορπισµένοι και πιο αµυδροί, πράγµα που κάνει δυσκολότερο τον εντοπισµό τους. Οι τρεις λαµπεροί αστέρες, ο Βασιλίσκος (Regulus), ο Αρκτούρος και ο Στάχυς (Spica), σχηµατίζουν ένα εµφανές Τρίγωνο στον ουρανό, το οποίο είναι γνωστό ως το Εαρινό Τρίγωνο. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 12 από 18

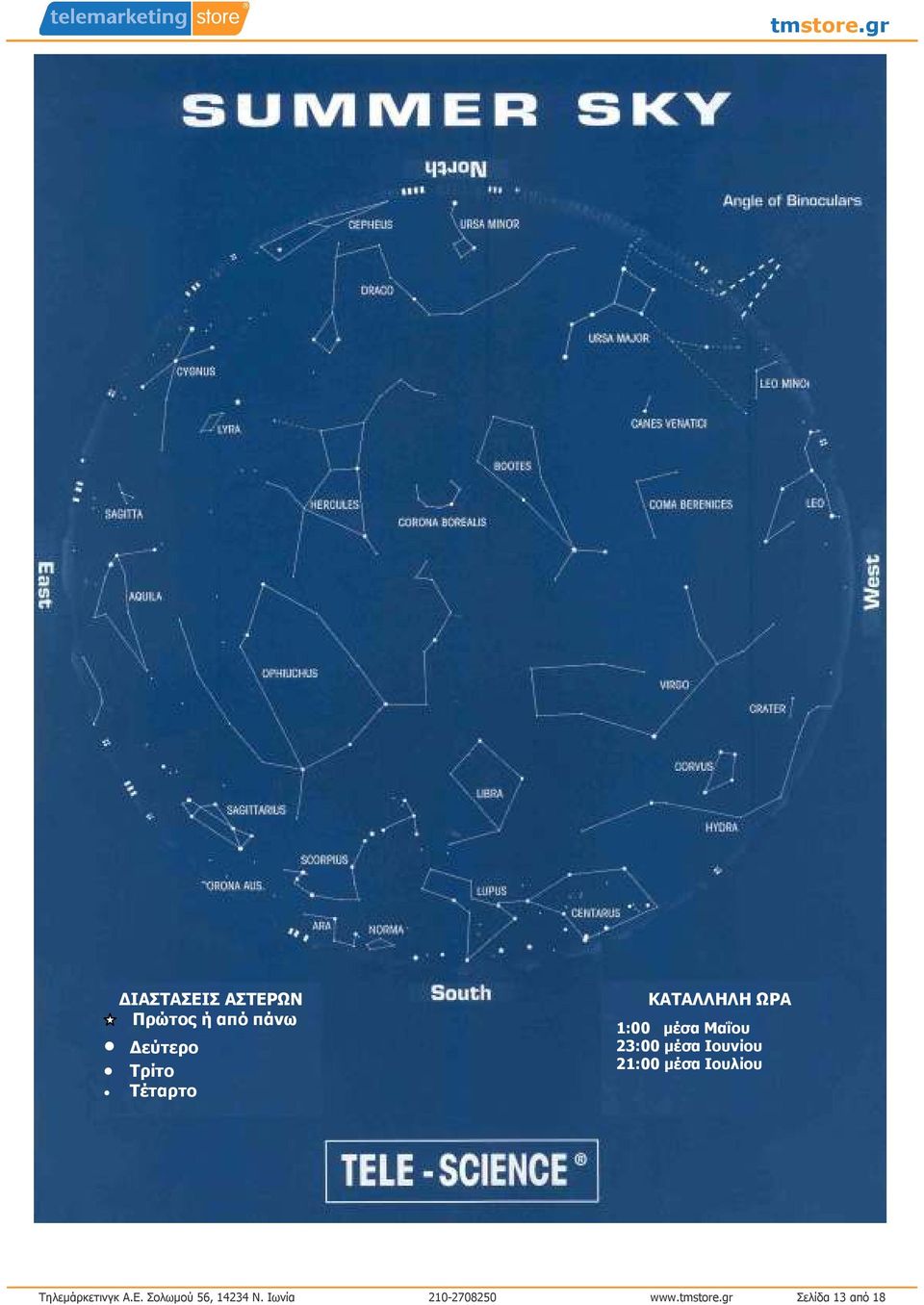

13 ΙΑΣΤΑΣΕΙΣ ΑΣΤΕΡΩΝ Πρώτος ή από πάνω εύτερο Τρίτο Τέταρτο ΚΑΤΑΛΛΗΛΗ ΩΡΑ 1:00 µέσα Μαΐου 23:00 µέσα Ιουνίου 21:00 µέσα Ιουλίου Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 13 από 18

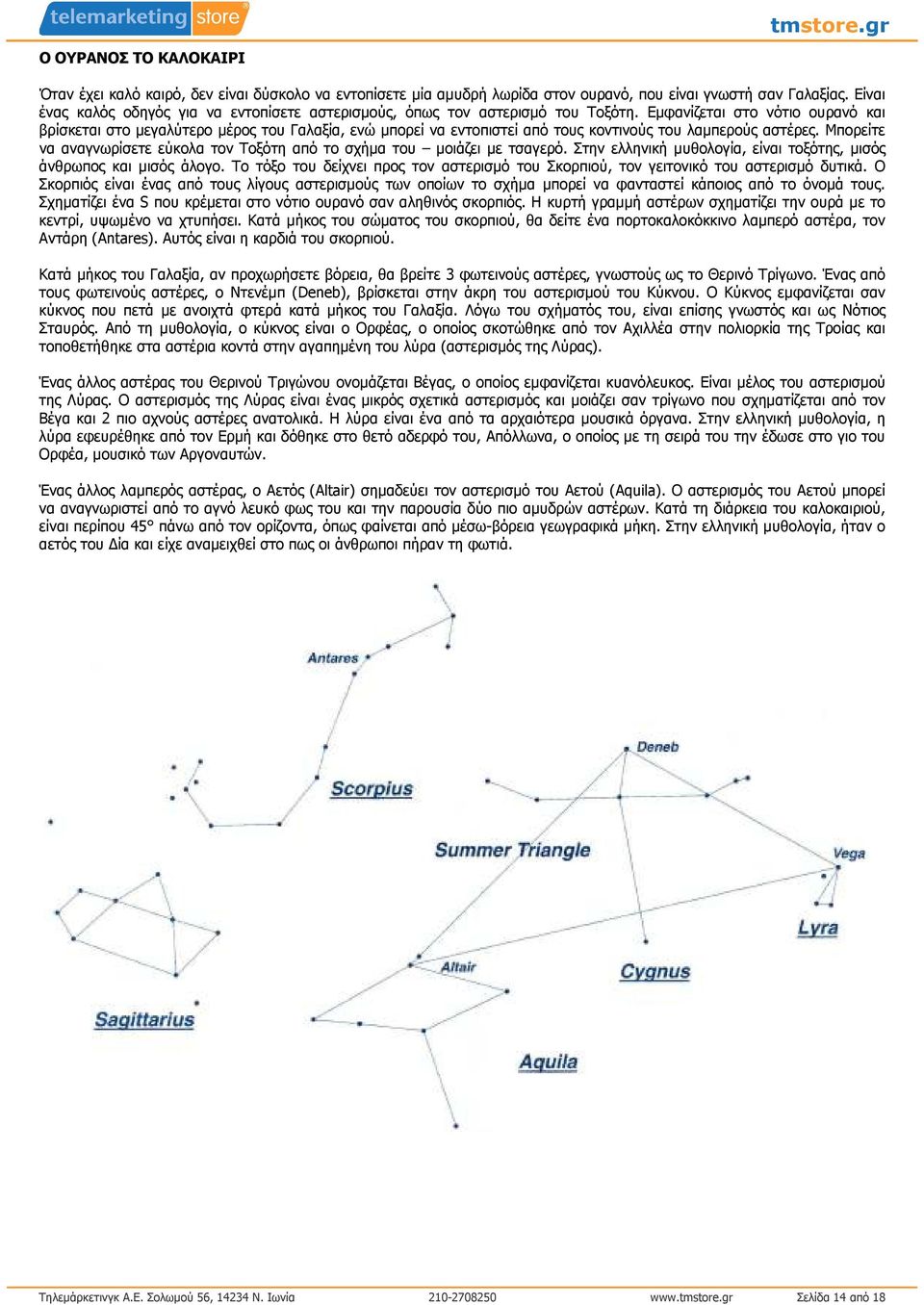

14 Ο ΟΥΡΑΝΟΣ ΤΟ ΚΑΛΟΚΑΙΡΙ Όταν έχει καλό καιρό, δεν είναι δύσκολο να εντοπίσετε µία αµυδρή λωρίδα στον ουρανό, που είναι γνωστή σαν Γαλαξίας. Είναι ένας καλός οδηγός για να εντοπίσετε αστερισµούς, όπως τον αστερισµό του Τοξότη. Εµφανίζεται στο νότιο ουρανό και βρίσκεται στο µεγαλύτερο µέρος του Γαλαξία, ενώ µπορεί να εντοπιστεί από τους κοντινούς του λαµπερούς αστέρες. Μπορείτε να αναγνωρίσετε εύκολα τον Τοξότη από το σχήµα του µοιάζει µε τσαγερό. Στην ελληνική µυθολογία, είναι τοξότης, µισός άνθρωπος και µισός άλογο. Το τόξο του δείχνει προς τον αστερισµό του Σκορπιού, τον γειτονικό του αστερισµό δυτικά. Ο Σκορπιός είναι ένας από τους λίγους αστερισµούς των οποίων το σχήµα µπορεί να φανταστεί κάποιος από το όνοµά τους. Σχηµατίζει ένα S που κρέµεται στο νότιο ουρανό σαν αληθινός σκορπιός. Η κυρτή γραµµή αστέρων σχηµατίζει την ουρά µε το κεντρί, υψωµένο να χτυπήσει. Κατά µήκος του σώµατος του σκορπιού, θα δείτε ένα πορτοκαλοκόκκινο λαµπερό αστέρα, τον Αντάρη (Antares). Αυτός είναι η καρδιά του σκορπιού. Κατά µήκος του Γαλαξία, αν προχωρήσετε βόρεια, θα βρείτε 3 φωτεινούς αστέρες, γνωστούς ως το Θερινό Τρίγωνο. Ένας από τους φωτεινούς αστέρες, ο Ντενέµπ (Deneb), βρίσκεται στην άκρη του αστερισµού του Κύκνου. Ο Κύκνος εµφανίζεται σαν κύκνος που πετά µε ανοιχτά φτερά κατά µήκος του Γαλαξία. Λόγω του σχήµατός του, είναι επίσης γνωστός και ως Νότιος Σταυρός. Από τη µυθολογία, ο κύκνος είναι ο Ορφέας, ο οποίος σκοτώθηκε από τον Αχιλλέα στην πολιορκία της Τροίας και τοποθετήθηκε στα αστέρια κοντά στην αγαπηµένη του λύρα (αστερισµός της Λύρας). Ένας άλλος αστέρας του Θερινού Τριγώνου ονοµάζεται Βέγας, ο οποίος εµφανίζεται κυανόλευκος. Είναι µέλος του αστερισµού της Λύρας. Ο αστερισµός της Λύρας είναι ένας µικρός σχετικά αστερισµός και µοιάζει σαν τρίγωνο που σχηµατίζεται από τον Βέγα και 2 πιο αχνούς αστέρες ανατολικά. Η λύρα είναι ένα από τα αρχαιότερα µουσικά όργανα. Στην ελληνική µυθολογία, η λύρα εφευρέθηκε από τον Ερµή και δόθηκε στο θετό αδερφό του, Απόλλωνα, ο οποίος µε τη σειρά του την έδωσε στο γιο του Ορφέα, µουσικό των Αργοναυτών. Ένας άλλος λαµπερός αστέρας, ο Αετός (Altair) σηµαδεύει τον αστερισµό του Αετού (Aquila). Ο αστερισµός του Αετού µπορεί να αναγνωριστεί από το αγνό λευκό φως του και την παρουσία δύο πιο αµυδρών αστέρων. Κατά τη διάρκεια του καλοκαιριού, είναι περίπου 45 πάνω από τον ορίζοντα, όπως φαίνεται από µέσω-βόρεια γεωγραφικά µήκη. Στην ελληνική µυθολογία, ήταν ο αετός του ία και είχε αναµειχθεί στο πως οι άνθρωποι πήραν τη φωτιά. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 14 από 18

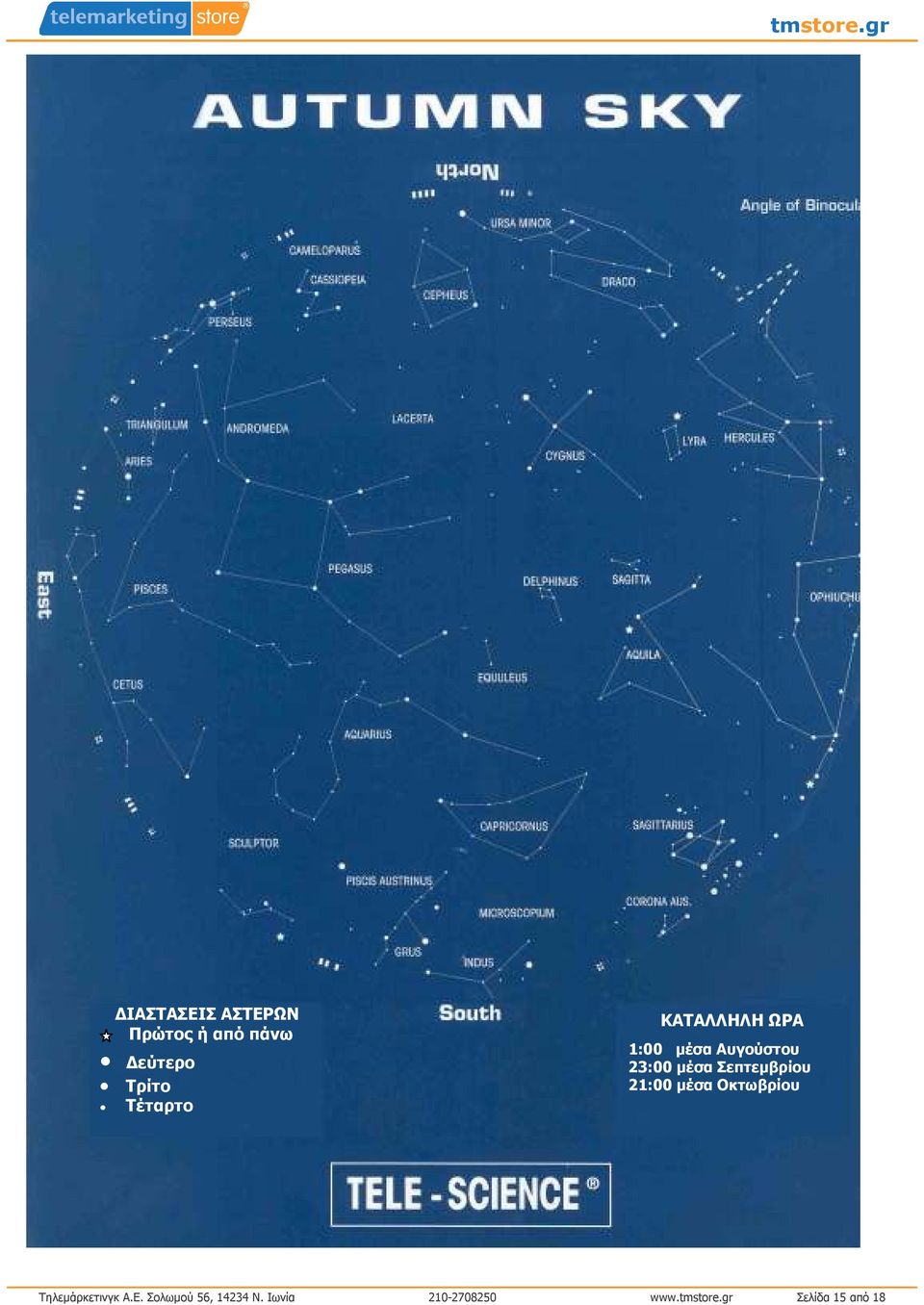

15 ΙΑΣΤΑΣΕΙΣ ΑΣΤΕΡΩΝ Πρώτος ή από πάνω εύτερο Τρίτο Τέταρτο ΚΑΤΑΛΛΗΛΗ ΩΡΑ 1:00 µέσα Αυγούστου 23:00 µέσα Σεπτεµβρίου 21:00 µέσα Οκτωβρίου Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 15 από 18

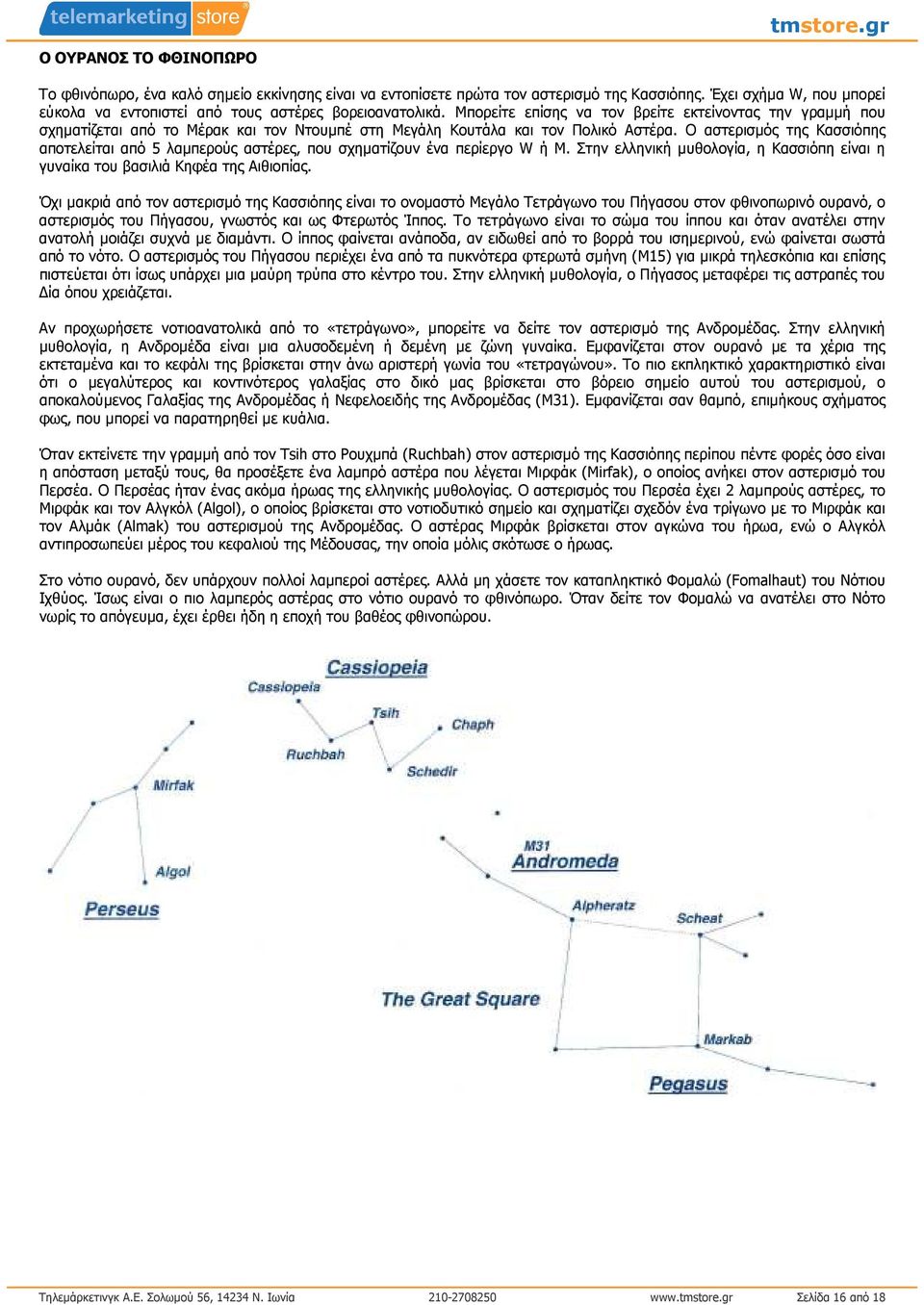

16 Ο ΟΥΡΑΝΟΣ ΤΟ ΦΘΙΝΟΠΩΡΟ Το φθινόπωρο, ένα καλό σηµείο εκκίνησης είναι να εντοπίσετε πρώτα τον αστερισµό της Κασσιόπης. Έχει σχήµα W, που µπορεί εύκολα να εντοπιστεί από τους αστέρες βορειοανατολικά. Μπορείτε επίσης να τον βρείτε εκτείνοντας την γραµµή που σχηµατίζεται από το Μέρακ και τον Ντουµπέ στη Μεγάλη Κουτάλα και τον Πολικό Αστέρα. Ο αστερισµός της Κασσιόπης αποτελείται από 5 λαµπερούς αστέρες, που σχηµατίζουν ένα περίεργο W ή Μ. Στην ελληνική µυθολογία, η Κασσιόπη είναι η γυναίκα του βασιλιά Κηφέα της Αιθιοπίας. Όχι µακριά από τον αστερισµό της Κασσιόπης είναι το ονοµαστό Μεγάλο Τετράγωνο του Πήγασου στον φθινοπωρινό ουρανό, ο αστερισµός του Πήγασου, γνωστός και ως Φτερωτός Ίππος. Το τετράγωνο είναι το σώµα του ίππου και όταν ανατέλει στην ανατολή µοιάζει συχνά µε διαµάντι. Ο ίππος φαίνεται ανάποδα, αν ειδωθεί από το βορρά του ισηµερινού, ενώ φαίνεται σωστά από το νότο. Ο αστερισµός του Πήγασου περιέχει ένα από τα πυκνότερα φτερωτά σµήνη (Μ15) για µικρά τηλεσκόπια και επίσης πιστεύεται ότι ίσως υπάρχει µια µαύρη τρύπα στο κέντρο του. Στην ελληνική µυθολογία, ο Πήγασος µεταφέρει τις αστραπές του ία όπου χρειάζεται. Αν προχωρήσετε νοτιοανατολικά από το «τετράγωνο», µπορείτε να δείτε τον αστερισµό της Ανδροµέδας. Στην ελληνική µυθολογία, η Ανδροµέδα είναι µια αλυσοδεµένη ή δεµένη µε ζώνη γυναίκα. Εµφανίζεται στον ουρανό µε τα χέρια της εκτεταµένα και το κεφάλι της βρίσκεται στην άνω αριστερή γωνία του «τετραγώνου». Το πιο εκπληκτικό χαρακτηριστικό είναι ότι ο µεγαλύτερος και κοντινότερος γαλαξίας στο δικό µας βρίσκεται στο βόρειο σηµείο αυτού του αστερισµού, ο αποκαλούµενος Γαλαξίας της Ανδροµέδας ή Νεφελοειδής της Ανδροµέδας (Μ31). Εµφανίζεται σαν θαµπό, επιµήκους σχήµατος φως, που µπορεί να παρατηρηθεί µε κυάλια. Όταν εκτείνετε την γραµµή από τον Tsih στο Ρουχµπά (Ruchbah) στον αστερισµό της Κασσιόπης περίπου πέντε φορές όσο είναι η απόσταση µεταξύ τους, θα προσέξετε ένα λαµπρό αστέρα που λέγεται Μιρφάκ (Mirfak), ο οποίος ανήκει στον αστερισµό του Περσέα. Ο Περσέας ήταν ένας ακόµα ήρωας της ελληνικής µυθολογίας. Ο αστερισµός του Περσέα έχει 2 λαµπρούς αστέρες, το Μιρφάκ και τον Αλγκόλ (Algol), ο οποίος βρίσκεται στο νοτιοδυτικό σηµείο και σχηµατίζει σχεδόν ένα τρίγωνο µε το Μιρφάκ και τον Αλµάκ (Almak) του αστερισµού της Ανδροµέδας. Ο αστέρας Μιρφάκ βρίσκεται στον αγκώνα του ήρωα, ενώ ο Αλγκόλ αντιπροσωπεύει µέρος του κεφαλιού της Μέδουσας, την οποία µόλις σκότωσε ο ήρωας. Στο νότιο ουρανό, δεν υπάρχουν πολλοί λαµπεροί αστέρες. Αλλά µη χάσετε τον καταπληκτικό Φοµαλώ (Fomalhaut) του Νότιου Ιχθύος. Ίσως είναι ο πιο λαµπερός αστέρας στο νότιο ουρανό το φθινόπωρο. Όταν δείτε τον Φοµαλώ να ανατέλει στο Νότο νωρίς το απόγευµα, έχει έρθει ήδη η εποχή του βαθέος φθινοπώρου. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 16 από 18

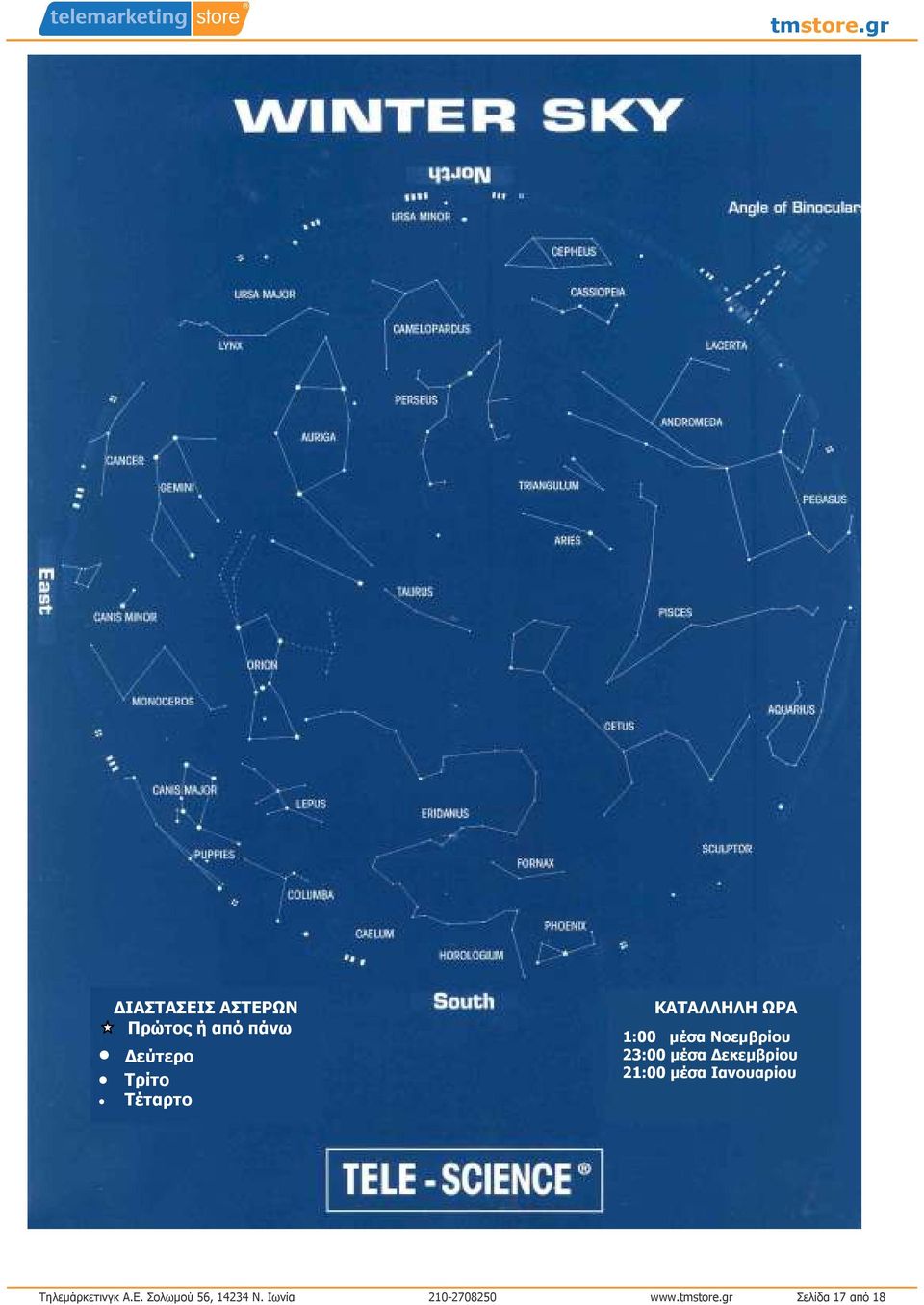

17 ΙΑΣΤΑΣΕΙΣ ΑΣΤΕΡΩΝ Πρώτος ή από πάνω εύτερο Τρίτο Τέταρτο ΚΑΤΑΛΛΗΛΗ ΩΡΑ 1:00 µέσα Νοεµβρίου 23:00 µέσα εκεµβρίου 21:00 µέσα Ιανουαρίου Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 17 από 18

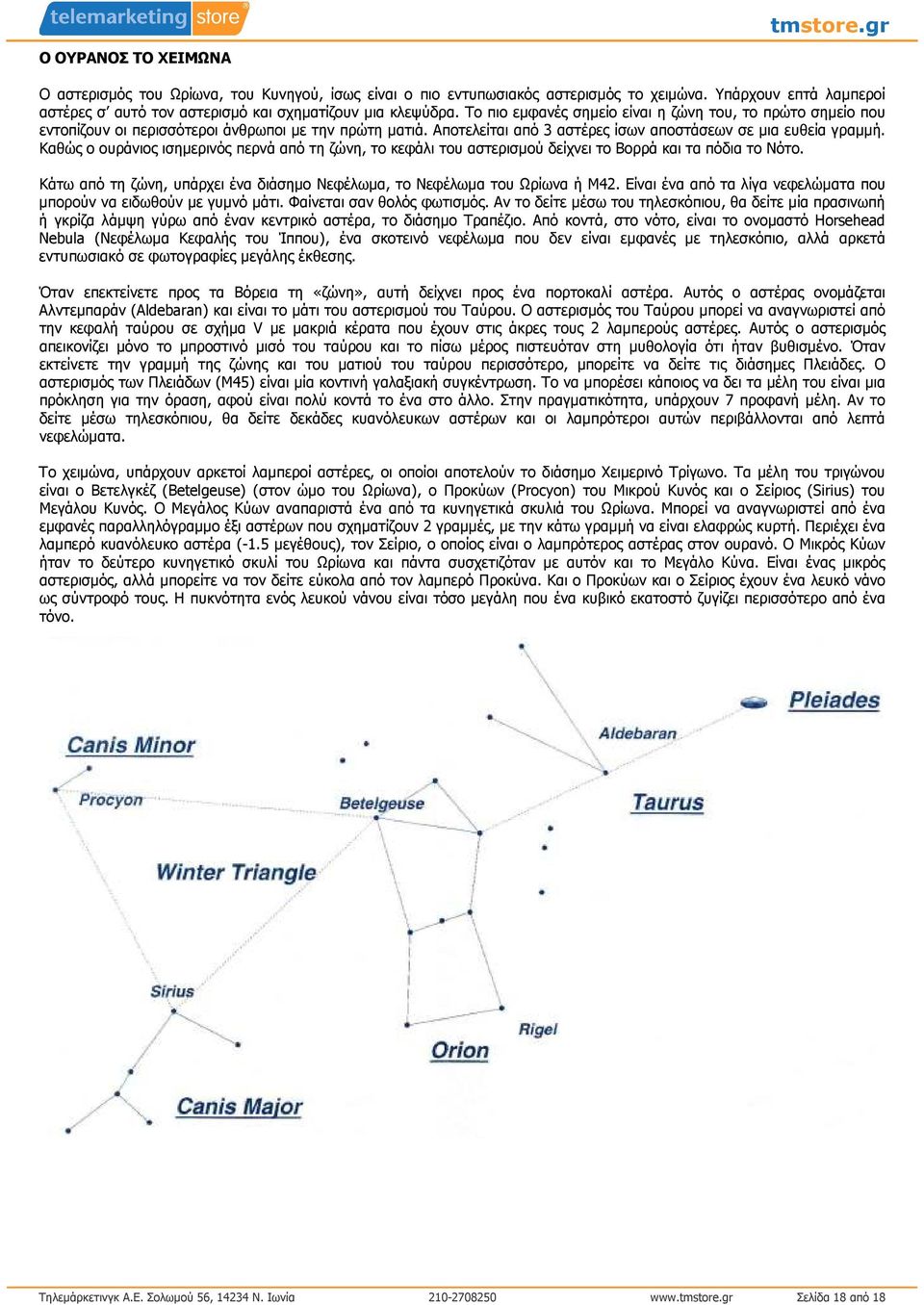

18 Ο ΟΥΡΑΝΟΣ ΤΟ ΧΕΙΜΩΝΑ Ο αστερισµός του Ωρίωνα, του Κυνηγού, ίσως είναι ο πιο εντυπωσιακός αστερισµός το χειµώνα. Υπάρχουν επτά λαµπεροί αστέρες σ αυτό τον αστερισµό και σχηµατίζουν µια κλεψύδρα. Το πιο εµφανές σηµείο είναι η ζώνη του, το πρώτο σηµείο που εντοπίζουν οι περισσότεροι άνθρωποι µε την πρώτη µατιά. Αποτελείται από 3 αστέρες ίσων αποστάσεων σε µια ευθεία γραµµή. Καθώς ο ουράνιος ισηµερινός περνά από τη ζώνη, το κεφάλι του αστερισµού δείχνει το Βορρά και τα πόδια το Νότο. Κάτω από τη ζώνη, υπάρχει ένα διάσηµο Νεφέλωµα, το Νεφέλωµα του Ωρίωνα ή Μ42. Είναι ένα από τα λίγα νεφελώµατα που µπορούν να ειδωθούν µε γυµνό µάτι. Φαίνεται σαν θολός φωτισµός. Αν το δείτε µέσω του τηλεσκόπιου, θα δείτε µία πρασινωπή ή γκρίζα λάµψη γύρω από έναν κεντρικό αστέρα, το διάσηµο Τραπέζιο. Από κοντά, στο νότο, είναι το ονοµαστό Horsehead Nebula (Νεφέλωµα Κεφαλής του Ίππου), ένα σκοτεινό νεφέλωµα που δεν είναι εµφανές µε τηλεσκόπιο, αλλά αρκετά εντυπωσιακό σε φωτογραφίες µεγάλης έκθεσης. Όταν επεκτείνετε προς τα Βόρεια τη «ζώνη», αυτή δείχνει προς ένα πορτοκαλί αστέρα. Αυτός ο αστέρας ονοµάζεται Αλντεµπαράν (Aldebaran) και είναι το µάτι του αστερισµού του Ταύρου. Ο αστερισµός του Ταύρου µπορεί να αναγνωριστεί από την κεφαλή ταύρου σε σχήµα V µε µακριά κέρατα που έχουν στις άκρες τους 2 λαµπερούς αστέρες. Αυτός ο αστερισµός απεικονίζει µόνο το µπροστινό µισό του ταύρου και το πίσω µέρος πιστευόταν στη µυθολογία ότι ήταν βυθισµένο. Όταν εκτείνετε την γραµµή της ζώνης και του µατιού του ταύρου περισσότερο, µπορείτε να δείτε τις διάσηµες Πλειάδες. Ο αστερισµός των Πλειάδων (Μ45) είναι µία κοντινή γαλαξιακή συγκέντρωση. Το να µπορέσει κάποιος να δει τα µέλη του είναι µια πρόκληση για την όραση, αφού είναι πολύ κοντά το ένα στο άλλο. Στην πραγµατικότητα, υπάρχουν 7 προφανή µέλη. Αν το δείτε µέσω τηλεσκόπιου, θα δείτε δεκάδες κυανόλευκων αστέρων και οι λαµπρότεροι αυτών περιβάλλονται από λεπτά νεφελώµατα. Το χειµώνα, υπάρχουν αρκετοί λαµπεροί αστέρες, οι οποίοι αποτελούν το διάσηµο Χειµερινό Τρίγωνο. Τα µέλη του τριγώνου είναι ο Βετελγκέζ (Betelgeuse) (στον ώµο του Ωρίωνα), ο Προκύων (Procyon) του Μικρού Κυνός και ο Σείριος (Sirius) του Μεγάλου Κυνός. Ο Μεγάλος Κύων αναπαριστά ένα από τα κυνηγετικά σκυλιά του Ωρίωνα. Μπορεί να αναγνωριστεί από ένα εµφανές παραλληλόγραµµο έξι αστέρων που σχηµατίζουν 2 γραµµές, µε την κάτω γραµµή να είναι ελαφρώς κυρτή. Περιέχει ένα λαµπερό κυανόλευκο αστέρα (-1.5 µεγέθους), τον Σείριο, ο οποίος είναι ο λαµπρότερος αστέρας στον ουρανό. Ο Μικρός Κύων ήταν το δεύτερο κυνηγετικό σκυλί του Ωρίωνα και πάντα συσχετιζόταν µε αυτόν και το Μεγάλο Κύνα. Είναι ένας µικρός αστερισµός, αλλά µπορείτε να τον δείτε εύκολα από τον λαµπερό Προκύνα. Και ο Προκύων και ο Σείριος έχουν ένα λευκό νάνο ως σύντροφό τους. Η πυκνότητα ενός λευκού νάνου είναι τόσο µεγάλη που ένα κυβικό εκατοστό ζυγίζει περισσότερο από ένα τόνο. Τηλεµάρκετινγκ Α.Ε. Σολωµού 56, Ν. Ιωνία Σελίδα 18 από 18
