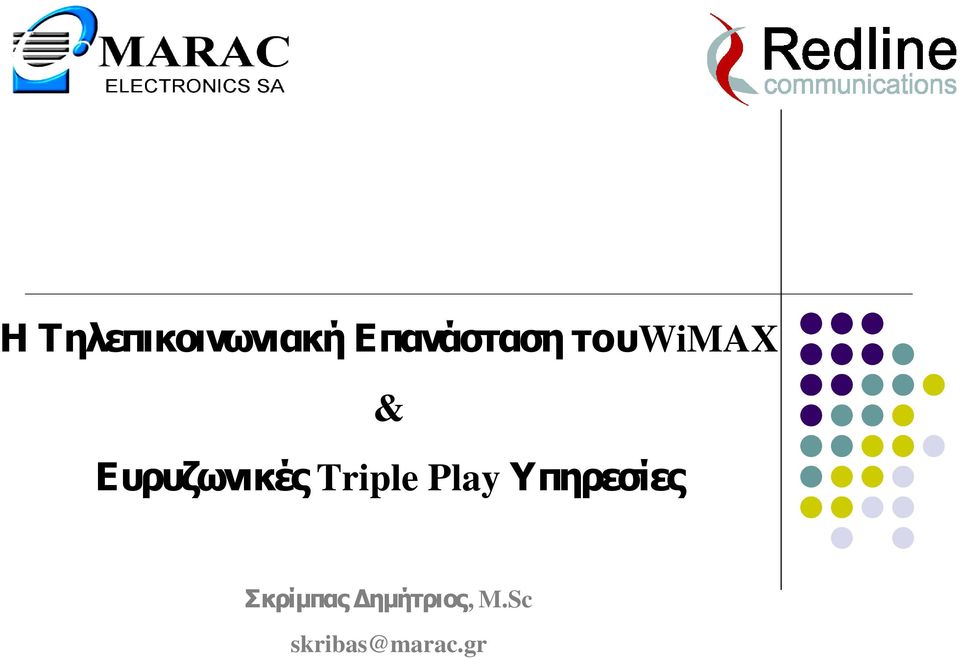

1 Η Τηλεπικοινωνιακή Επανάσταση τουwimax & Ευρυζωνικές Triple Play Υπηρεσίες Σκρίμπας Δημήτριος, M.Sc

2 Γενική Περιγραφή WiMAX

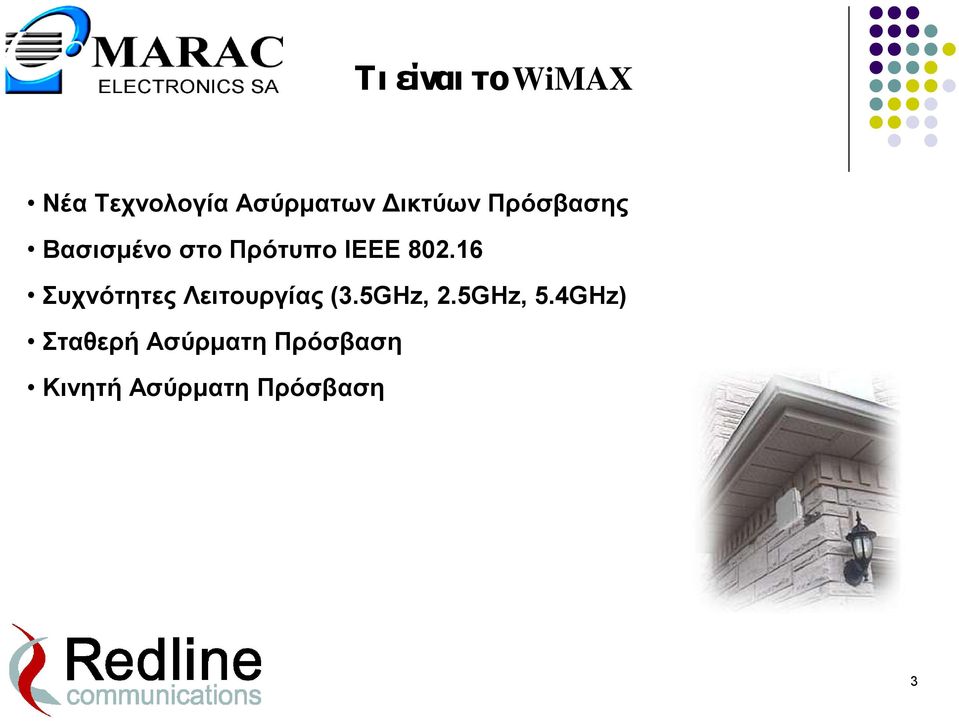

3 Τι είναι τοwimax Νέα Τεχνολογία Ασύρματων Δικτύων Πρόσβασης Βασισμένο στο Πρότυπο IEEE Συχνότητες Λειτουργίας (3.5GHz, 2.5GHz, 5.4GHz) Σταθερή Ασύρματη Πρόσβαση Κινητή Ασύρματη Πρόσβαση 3

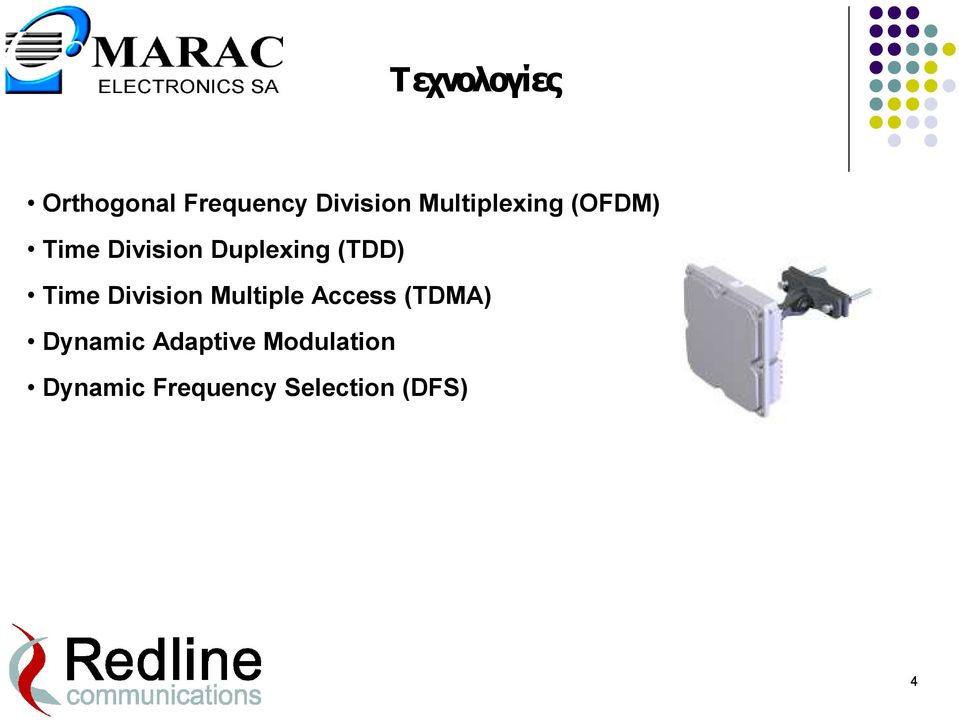

4 Τεχνολογίες Orthogonal Frequency Division Multiplexing (OFDM) Time Division Duplexing (TDD) Time Division Multiple Access (TDMA) Dynamic Adaptive Modulation Dynamic Frequency Selection (DFS) 4

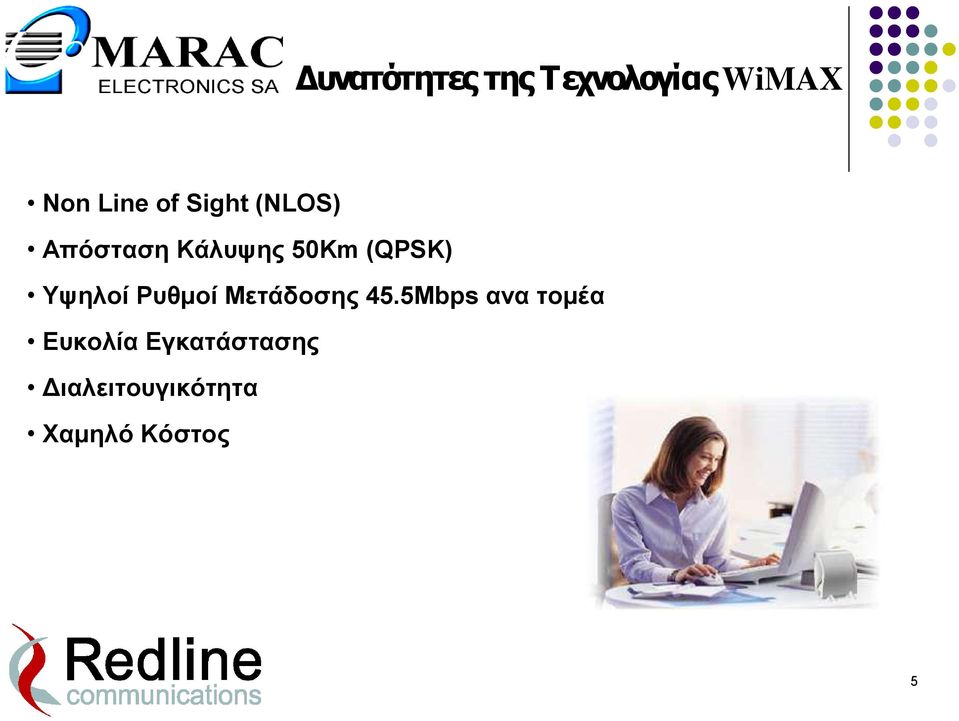

5 Δυνατότητες της ΤεχνολογίαςWiMAX Non Line of Sight (NLOS) Απόσταση Κάλυψης 50Km (QPSK) Υψηλοί Ρυθμοί Μετάδοσης 45.5Mbps ανα τομέα Ευκολία Εγκατάστασης Διαλειτουγικότητα Χαμηλό Κόστος 5

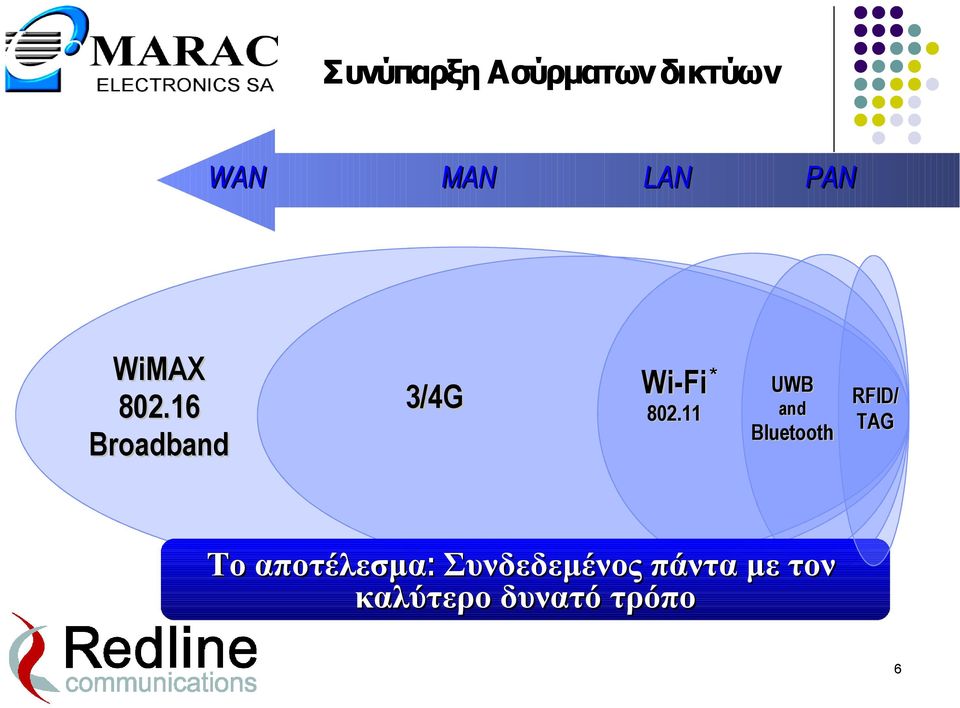

6 Συνύπαρξη Ασύρματων δικτύων WAN MAN LAN PAN WiMAX Broadband 3/4G Wi-Fi * UWB and Bluetooth RFID/ TAG Το αποτέλεσμα: Συνδεδεμένος πάντα με τον καλύτερο δυνατό τρόπο 6

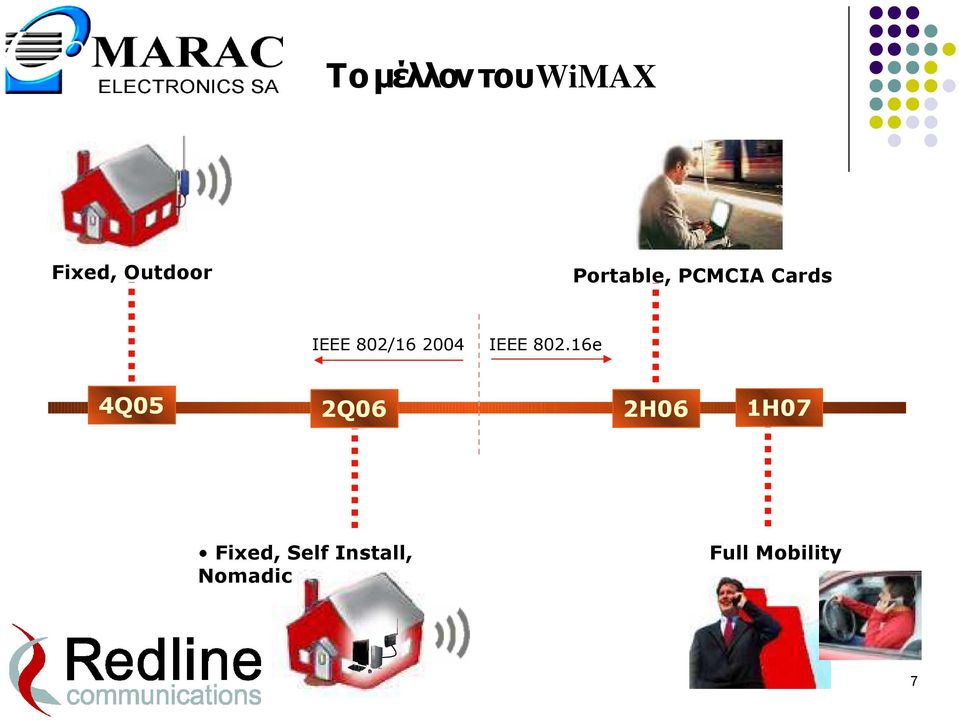

7 Το μέλλον τουwimax Fixed, Outdoor Portable, PCMCIA Cards IEEE 802/ IEEE e 4Q05 2Q06 2H06 1H07 Fixed, Self Install, Nomadic Full Mobility 7

8 Αρχιτεκτονική Δικτύων & Εξοπλισμός

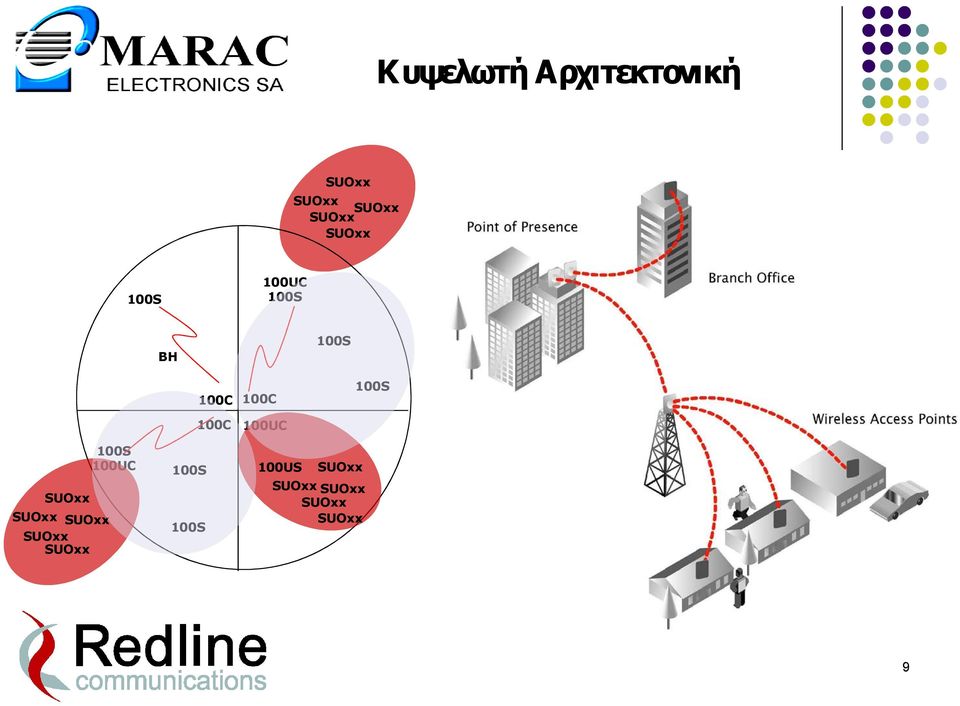

9 Κυψελωτή Αρχιτεκτονική SUOxx SUOxx SUOxx SUOxx SUOxx 100S 100UC 100S BH 100S 100C 100C 100C 100UC 100S SUOxx SUOxx SUOxx SUOxx SUOxx 100S 100UC 100S 100S 100US SUOxx SUOxx SUOxx SUOxx SUOxx 9

10 Voice over WiMAX Αρχιτεκτονική Δικτύου MGC SIP/MGCP Megaco/H323 Softswitch PSTN Fixed WIAD IAD WiMAX Access Service AN100 -U COTS Router(s ) Radio Access Data Plane WiMAX Connectivity Service Network Service Provider (NSP) Internet Applications Service Provider 10

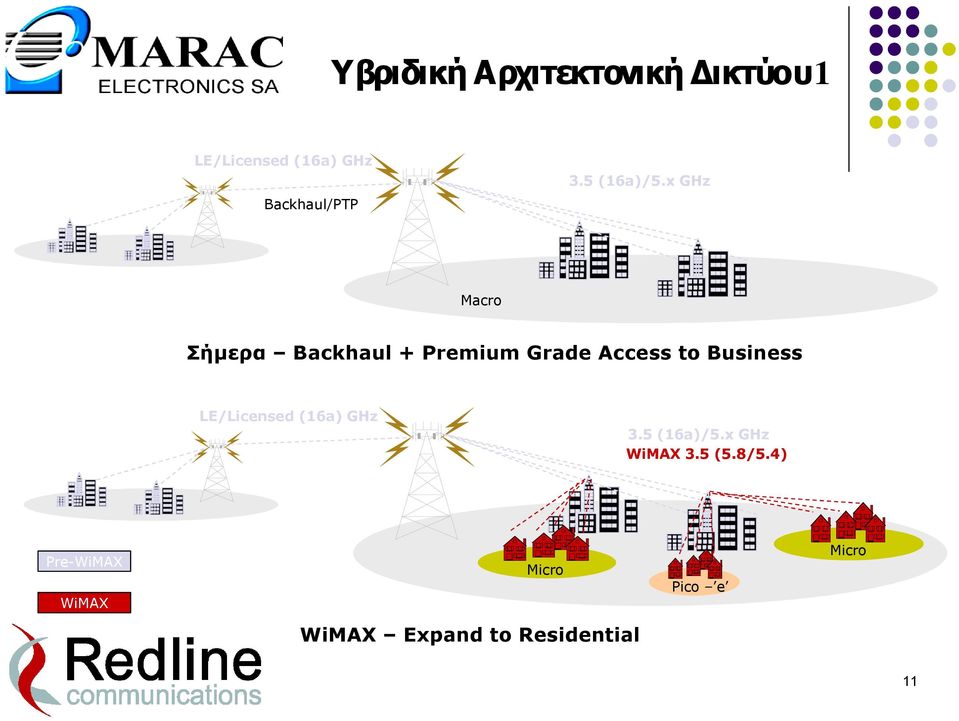

11 Υβριδική Αρχιτεκτονική Δικτύου 1 LE/Licensed (16a) GHz 3.5 (16a)/5.x GHz Backhaul/PTP Macro Σήμερα Backhaul + Premium Grade Access to Business LE/Licensed (16a) GHz 3.5 (16a)/5.x GHz WiMAX 3.5 (5.8/5.4) Pre-WiMAX WiMAX Micro Pico e Micro WiMAX Expand to Residential 11

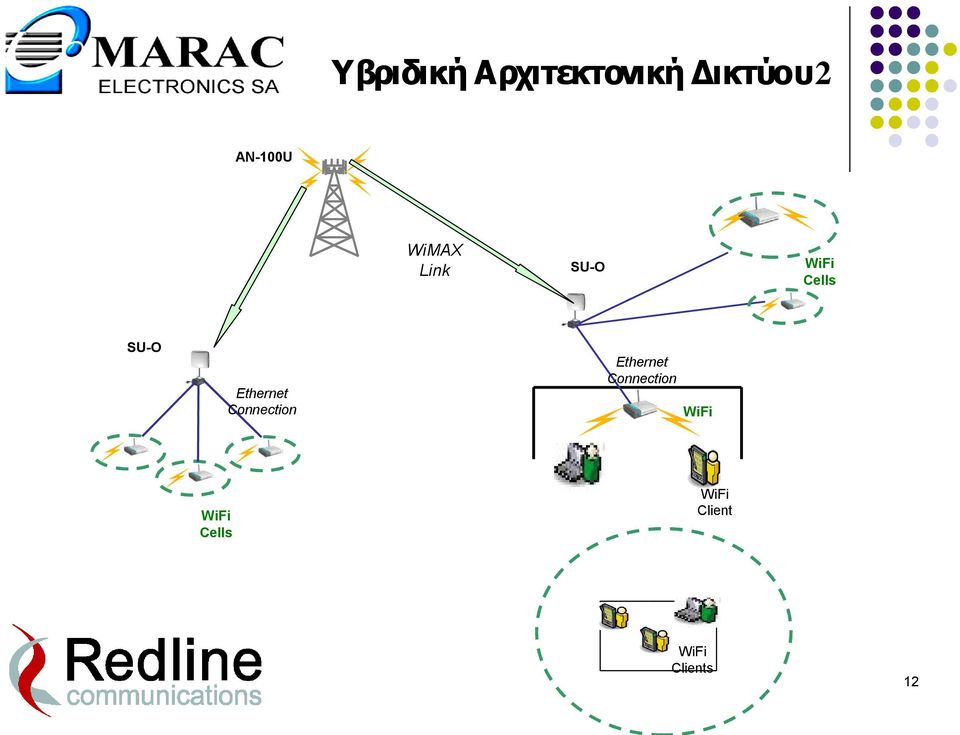

12 Υβριδική Αρχιτεκτονική Δικτύου 2 AN-100U WiMAX Link SU-O WiFi Cells SU-O Ethernet Connection Ethernet Connection WiFi WiFi Cells WiFi Client WiFi Clients 12

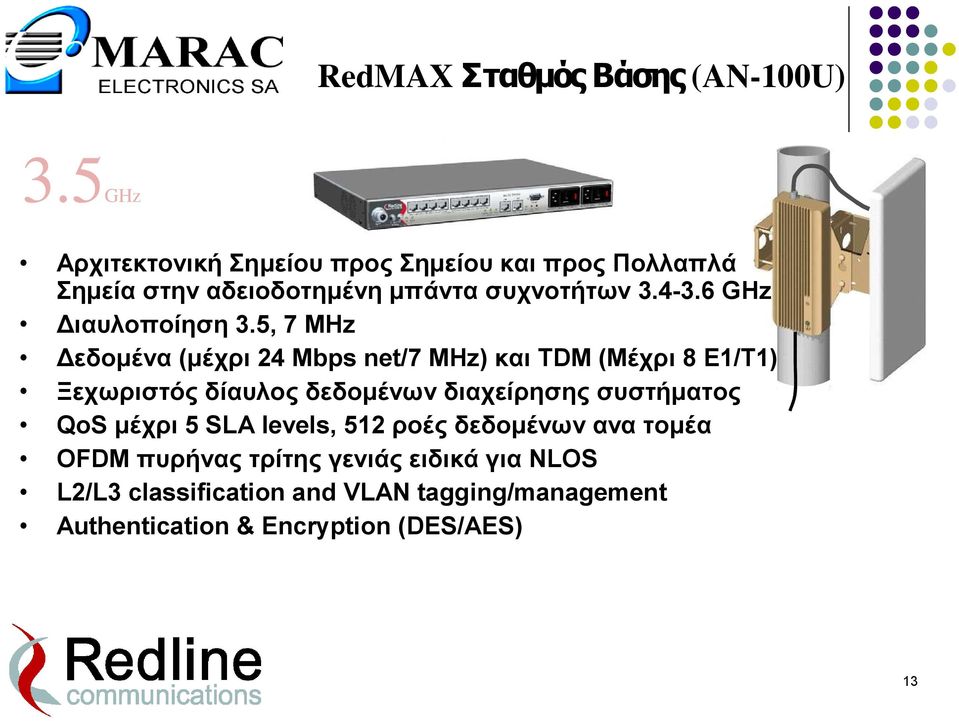

13 RedMAX Σταθμός Βάσης (AN-100U) 3.5GHz Αρχιτεκτονική Σημείου προς Σημείου και προς Πολλαπλά Σημεία στην αδειοδοτημένη μπάντα συχνοτήτων GHz Διαυλοποίηση 3.5, 7 MHz Δεδομένα (μέχρι 24 Mbps net/7 MHz) και TDM (Μέχρι 8 E1/T1) Ξεχωριστός δίαυλος δεδομένων διαχείρησης συστήματος QoS μέχρι 5 SLA levels, 512 ροές δεδομένων ανα τομέα OFDM πυρήνας τρίτης γενιάς ειδικά για NLOS L2/L3 classification and VLAN tagging/management Authentication & Encryption (DES/AES) 13

14 RedMAX Subscriber Unit (SU-O) Τερματικός Σταθμός Εξωτερικού Χώρου WiMAX Forum Certified Ready CPE (Διαλειτουργικότητα) Εύκολη, Γρήγορη και Οικονομική Εγκατάσταση Dynamic Adaptive Modulation Non line of sight (Robust OFDM) Dynamic Quality of Service (QoS) Συχνότητα Λειτουργίας GHz Διεπαφές: Ethernet + (E1/T1, VoIP, or POTS) Ασφάλεια, Κρυπτογράφηση (AES, DES) Ηχητικό Σήμα θέσης κεραίας για Ευκολότερη Εγκατάσταση Απομακρυσμένη Διαχείρηση Τερματικού Power Over Ethernet 3.5GHz 14

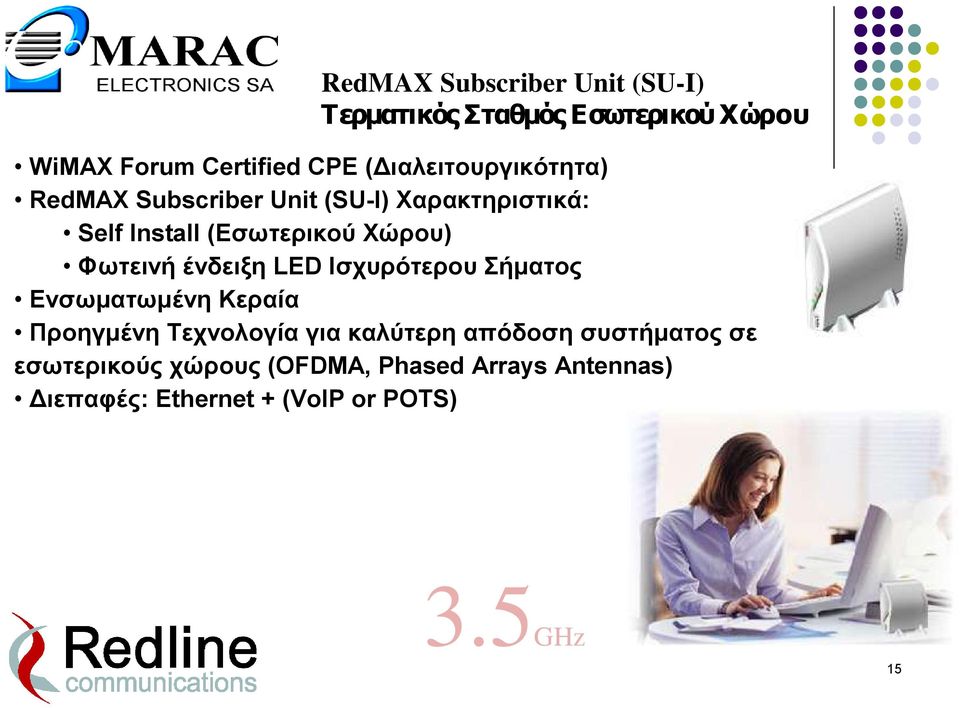

15 RedMAX Subscriber Unit (SU-I) Τερματικός Σταθμός Εσωτερικού Χώρου WiMAX Forum Certified CPE (Διαλειτουργικότητα) RedMAX Subscriber Unit (SU-I) Χαρακτηριστικά: Self Install (Εσωτερικού Χώρου) Φωτεινή ένδειξη LED Ισχυρότερου Σήματος Ενσωματωμένη Κεραία Προηγμένη Τεχνολογία για καλύτερη απόδοση συστήματος σε εσωτερικούς χώρους (OFDMA, Phased Arrays Antennas) Διεπαφές: Ethernet + (VoIP or POTS) 3.5GHz 15

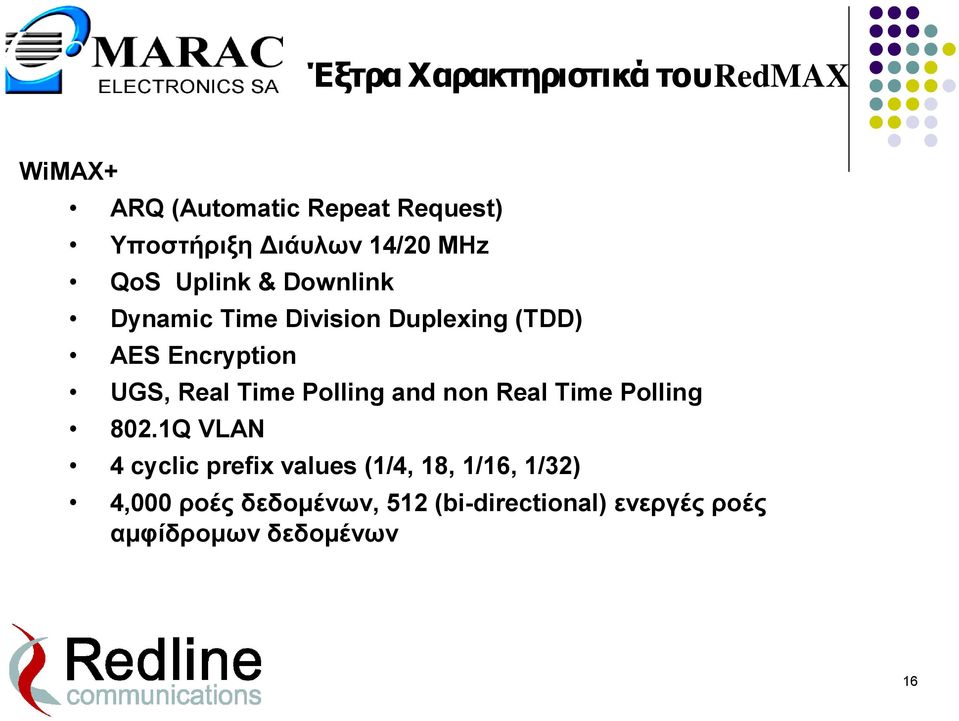

16 Έξτρα Χαρακτηριστικά τουredmax WiMAX+ ARQ (Automatic Repeat Request) Υποστήριξη Διάυλων 14/20 MHz QoS Uplink & Downlink Dynamic Time Division Duplexing (TDD) AES Encryption UGS, Real Time Polling and non Real Time Polling 802.1Q VLAN 4 cyclic prefix values (1/4, 18, 1/16, 1/32) 4,000 ροές δεδομένων, 512 (bi-directional) ενεργές ροές αμφίδρομων δεδομένων 16

17 Ευρυζωνικές Υπηρεσίες Triple Play

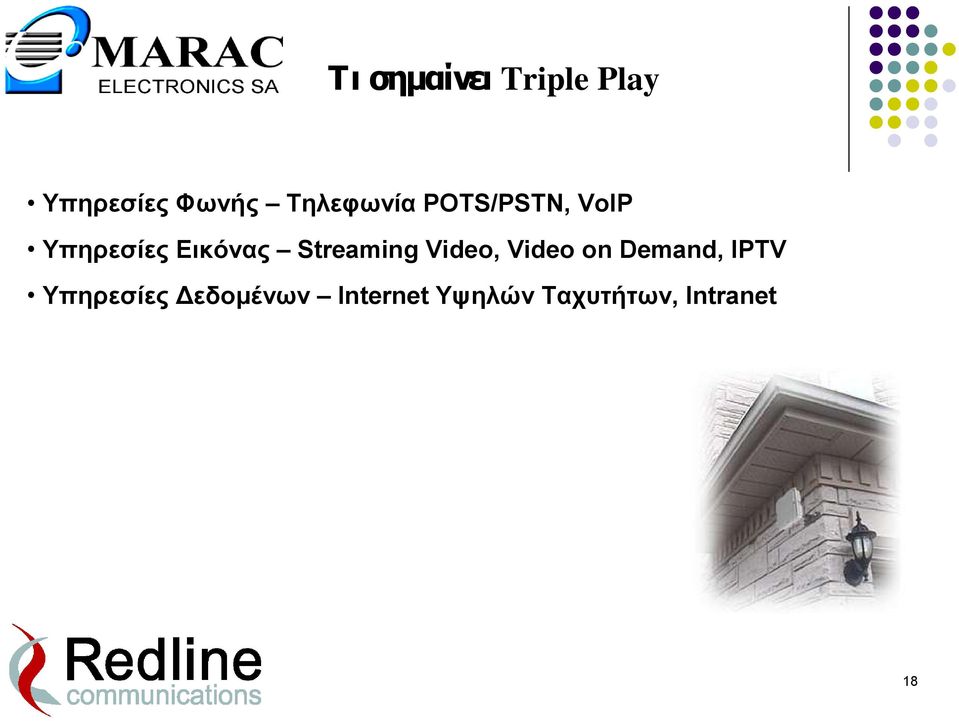

18 Τι σημαίνει Triple Play Υπηρεσίες Φωνής Τηλεφωνία POTS/PSTN, VoIP Υπηρεσίες Εικόνας Streaming Video, Video on Demand, IPTV Υπηρεσίες Δεδομένων Internet Υψηλών Ταχυτήτων, Intranet 18

19 Triple Play Εφαρμογή WiMAX Access Service 19

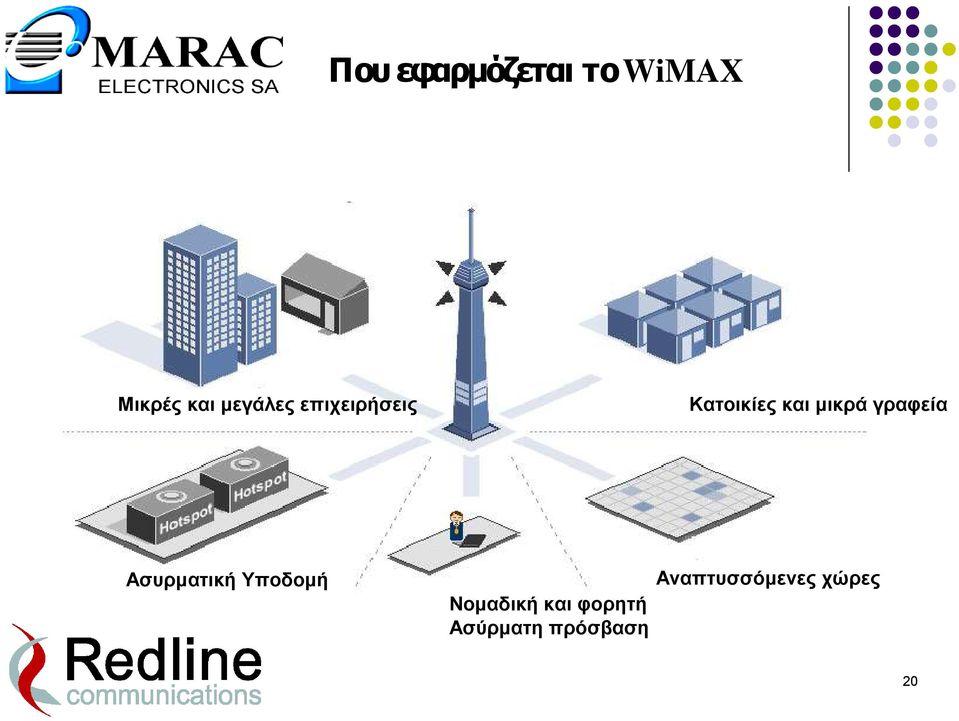

20 Που εφαρμόζεται το WiMAX Μικρές και μεγάλες επιχειρήσεις Κατοικίες και μικρά γραφεία Ασυρματική Υποδομή Νομαδική και φορητή Ασύρματη πρόσβαση Αναπτυσσόμενες χώρες 20

21 Οικιακές Εφαρμογές WiMAX Οικιακοί Χρήστες Πρόσβαση σε Internet Υψηλών Ταχυτήτων (Ασύρματο DSL) Τηλεφωνία (PSTN/POTS, VoIP) Streaming Video Video On Demand IPTV Video Κληση Παιχνίδια OnLine Location Based Services 21

22 Εταιρικές Εφαρμογές WiMAX Εταιρικοί Χρήστες Πρόσβαση σε Internet/Intranet Υψηλών Ταχυτήτων Τηλεφωνία (PSTN/POTS, VoIP) Video Κληση Εφαρμογές Κινητού Γραφείου (Virtual Office) Location Based Services 22

23 Λοιπές Εφαρμογές WiMAX Τηλε-εκπαίδευση Τηλε-ιατρική Παρακολούθηση (Remote Video Surveillance) Δίκτυα Έκτακτης Ανάγκης WiFi Hotspot Backhaul Cellular Backhaul 23

24 Η Τηλεπικοινωνιακή Επανάσταση τουwimax & Ευρυζωνικές Triple Play Υπηρεσίες Σκρίμπας Δημήτριος, M.Sc
