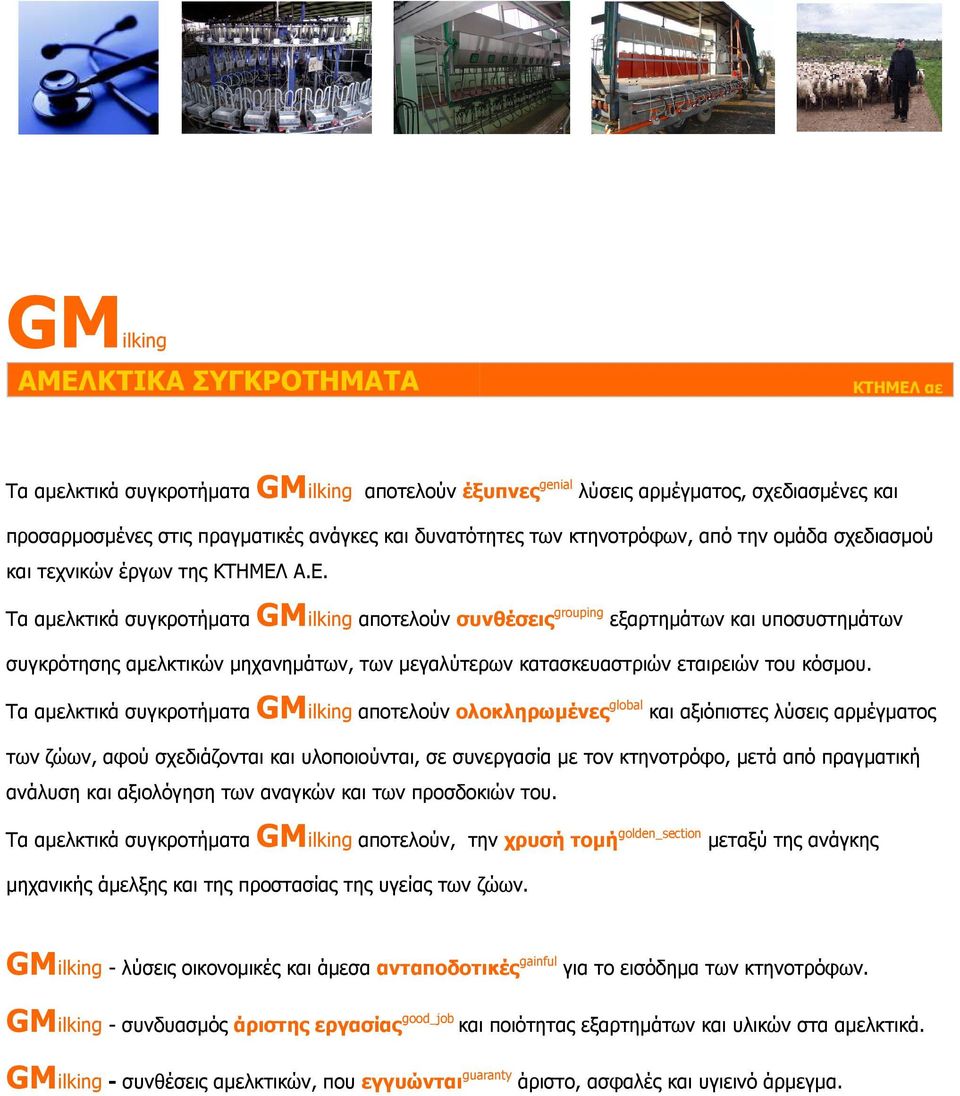

1 ΑΜΕΛΚΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΚΤΗΜΕΛ αε Τα αµελκτικά συγκροτήµατα αποτελούν έξυπνες genial λύσεις αρµέγµατος, σχεδιασµένες και προσαρµοσµένες στις πραγµατικές ανάγκες και δυνατότητες των κτηνοτρόφων, από την οµάδα σχεδιασµού και τεχνικών έργων της ΚΤΗΜΕΛ Α.Ε. Τα αµελκτικά συγκροτήµατα αποτελούν συνθέσεις grouping εξαρτηµάτων και υποσυστηµάτων συγκρότησης αµελκτικών µηχανηµάτων, των µεγαλύτερων κατασκευαστριών εταιρειών του κόσµου. Τα αµελκτικά συγκροτήµατα αποτελούν ολοκληρωµένες global και αξιόπιστες λύσεις αρµέγµατος των ζώων, αφού σχεδιάζονται και υλοποιούνται, σε συνεργασία µε τον κτηνοτρόφο, µετά από πραγµατική ανάλυση και αξιολόγηση των αναγκών και των προσδοκιών του. Τα αµελκτικά συγκροτήµατα αποτελούν, την χρυσή τοµή golden_section µεταξύ της ανάγκης µηχανικής άµελξης και της προστασίας της υγείας των ζώων. - λύσεις οικονοµικές και άµεσα ανταποδοτικές gainful για το εισόδηµα των κτηνοτρόφων. - συνδυασµός άριστης εργασίας good_job και ποιότητας εξαρτηµάτων και υλικών στα αµελκτικά. - συνθέσεις αµελκτικών, που εγγυώνται guaranty άριστο, ασφαλές και υγιεινό άρµεγµα.

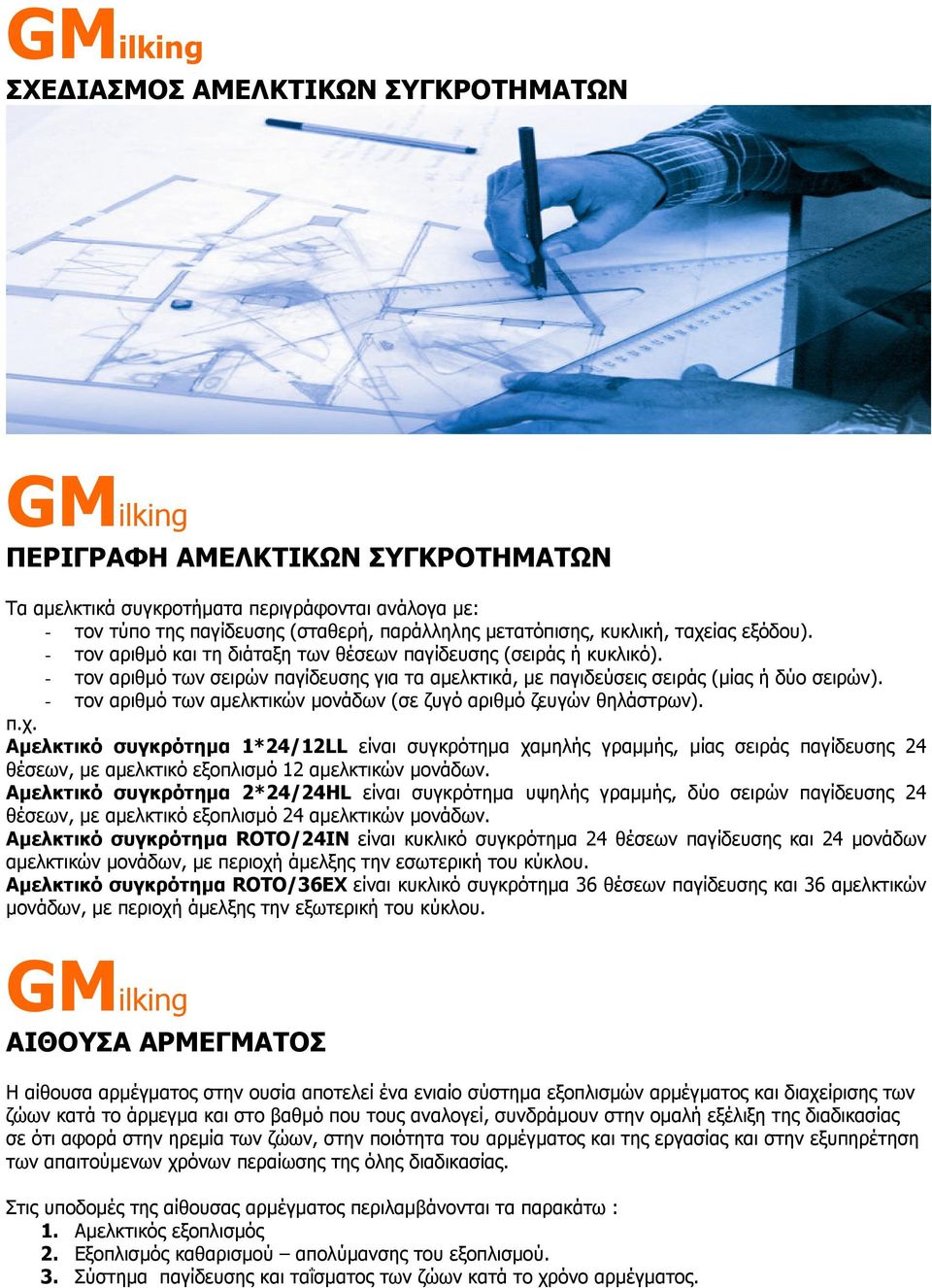

2 ΣΧΕ ΙΑΣΜΟΣ ΑΜΕΛΚΤΙΚΩΝ ΣΥΓΚΡΟΤΗΜΑΤΩΝ ΠΕΡΙΓΡΑΦΗ ΑΜΕΛΚΤΙΚΩΝ ΣΥΓΚΡΟΤΗΜΑΤΩΝ Τα αµελκτικά συγκροτήµατα περιγράφονται ανάλογα µε: - τον τύπο της παγίδευσης (σταθερή, παράλληλης µετατόπισης, κυκλική, ταχείας εξόδου). - τον αριθµό και τη διάταξη των θέσεων παγίδευσης (σειράς ή κυκλικό). - τον αριθµό των σειρών παγίδευσης για τα αµελκτικά, µε παγιδεύσεις σειράς (µίας ή δύο σειρών). - τον αριθµό των αµελκτικών µονάδων (σε ζυγό αριθµό ζευγών θηλάστρων). π.χ. Αµελκτικό συγκρότηµα 1*24/12LL είναι συγκρότηµα χαµηλής γραµµής, µίας σειράς παγίδευσης 24 θέσεων, µε αµελκτικό εξοπλισµό 12 αµελκτικών µονάδων. Αµελκτικό συγκρότηµα 2*24/24HL είναι συγκρότηµα υψηλής γραµµής, δύο σειρών παγίδευσης 24 θέσεων, µε αµελκτικό εξοπλισµό 24 αµελκτικών µονάδων. Αµελκτικό συγκρότηµα ROTO/24ΙΝ είναι κυκλικό συγκρότηµα 24 θέσεων παγίδευσης και 24 µονάδων αµελκτικών µονάδων, µε περιοχή άµελξης την εσωτερική του κύκλου. Αµελκτικό συγκρότηµα ROTO/36ΕΧ είναι κυκλικό συγκρότηµα 36 θέσεων παγίδευσης και 36 αµελκτικών µονάδων, µε περιοχή άµελξης την εξωτερική του κύκλου. ΑΙΘΟΥΣΑ ΑΡΜΕΓΜΑΤΟΣ Η αίθουσα αρµέγµατος στην ουσία αποτελεί ένα ενιαίο σύστηµα εξοπλισµών αρµέγµατος και διαχείρισης των ζώων κατά το άρµεγµα και στο βαθµό που τους αναλογεί, συνδράµουν στην οµαλή εξέλιξη της διαδικασίας σε ότι αφορά στην ηρεµία των ζώων, στην ποιότητα του αρµέγµατος και της εργασίας και στην εξυπηρέτηση των απαιτούµενων χρόνων περαίωσης της όλης διαδικασίας. Στις υποδοµές της αίθουσας αρµέγµατος περιλαµβάνονται τα παρακάτω : 1. Αµελκτικός εξοπλισµός 2. Εξοπλισµός καθαρισµού απολύµανσης του εξοπλισµού. 3. Σύστηµα παγίδευσης και ταΐσµατος των ζώων κατά το χρόνο αρµέγµατος.

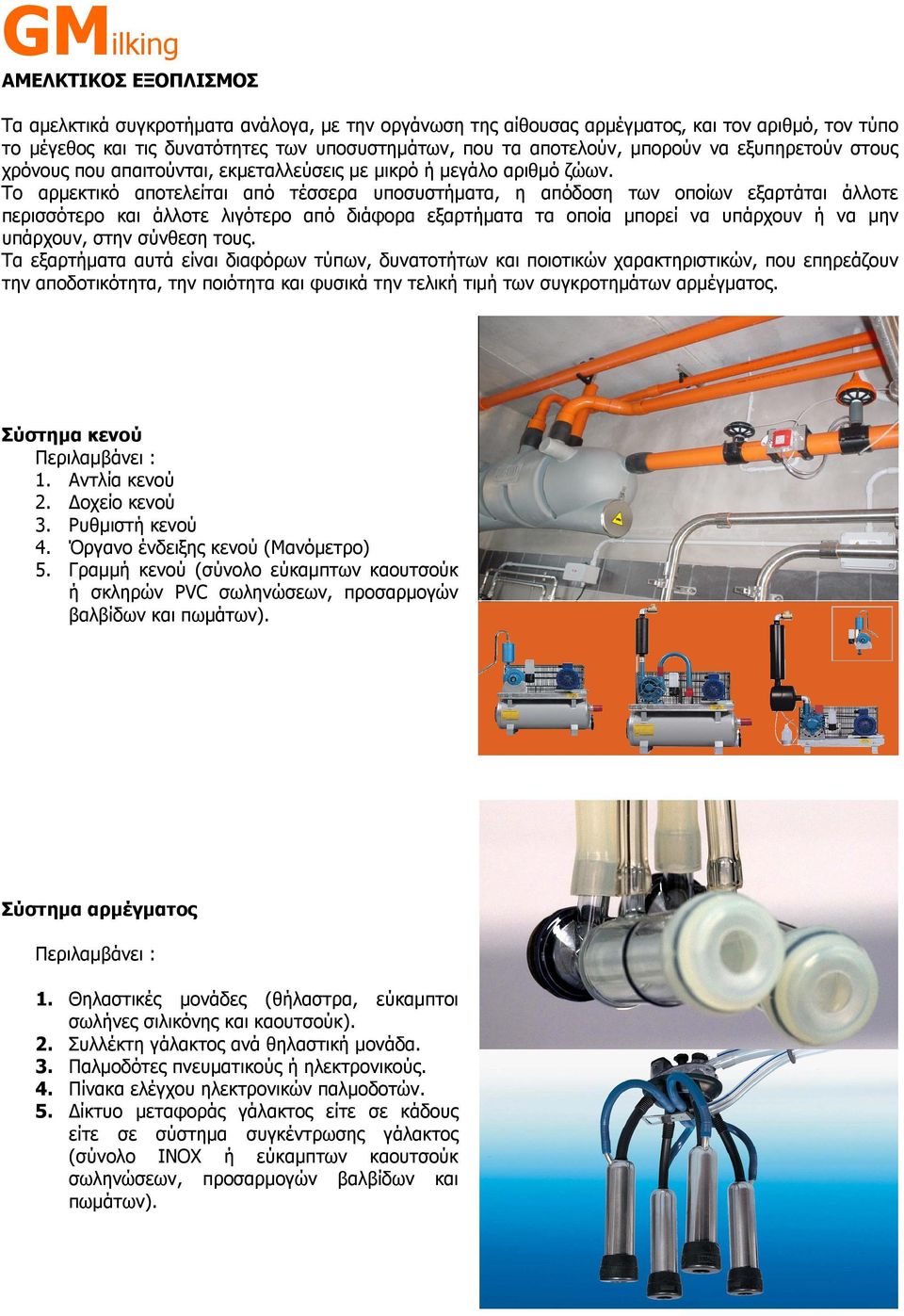

3 ΑΜΕΛΚΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Τα αµελκτικά συγκροτήµατα ανάλογα, µε την οργάνωση της αίθουσας αρµέγµατος, και τον αριθµό, τον τύπο το µέγεθος και τις δυνατότητες των υποσυστηµάτων, που τα αποτελούν, µπορούν να εξυπηρετούν στους χρόνους που απαιτούνται, εκµεταλλεύσεις µε µικρό ή µεγάλο αριθµό ζώων. Το αρµεκτικό αποτελείται από τέσσερα υποσυστήµατα, η απόδοση των οποίων εξαρτάται άλλοτε περισσότερο και άλλοτε λιγότερο από διάφορα εξαρτήµατα τα οποία µπορεί να υπάρχουν ή να µην υπάρχουν, στην σύνθεση τους. Τα εξαρτήµατα αυτά είναι διαφόρων τύπων, δυνατοτήτων και ποιοτικών χαρακτηριστικών, που επηρεάζουν την αποδοτικότητα, την ποιότητα και φυσικά την τελική τιµή των συγκροτηµάτων αρµέγµατος. Σύστηµα κενού 1. Αντλία κενού 2. οχείο κενού 3. Ρυθµιστή κενού 4. Όργανο ένδειξης κενού (Μανόµετρο) 5. Γραµµή κενού (σύνολο εύκαµπτων καουτσούκ ή σκληρών PVC σωληνώσεων, προσαρµογών βαλβίδων και πωµάτων). Σύστηµα αρµέγµατος 1. Θηλαστικές µονάδες (θήλαστρα, εύκαµπτοι σωλήνες σιλικόνης και καουτσούκ). 2. Συλλέκτη γάλακτος ανά θηλαστική µονάδα. 3. Παλµοδότες πνευµατικούς ή ηλεκτρονικούς. 4. Πίνακα ελέγχου ηλεκτρονικών παλµοδοτών. 5. ίκτυο µεταφοράς γάλακτος είτε σε κάδους είτε σε σύστηµα συγκέντρωσης γάλακτος (σύνολο INOX ή εύκαµπτων καουτσούκ σωληνώσεων, προσαρµογών βαλβίδων και πωµάτων).

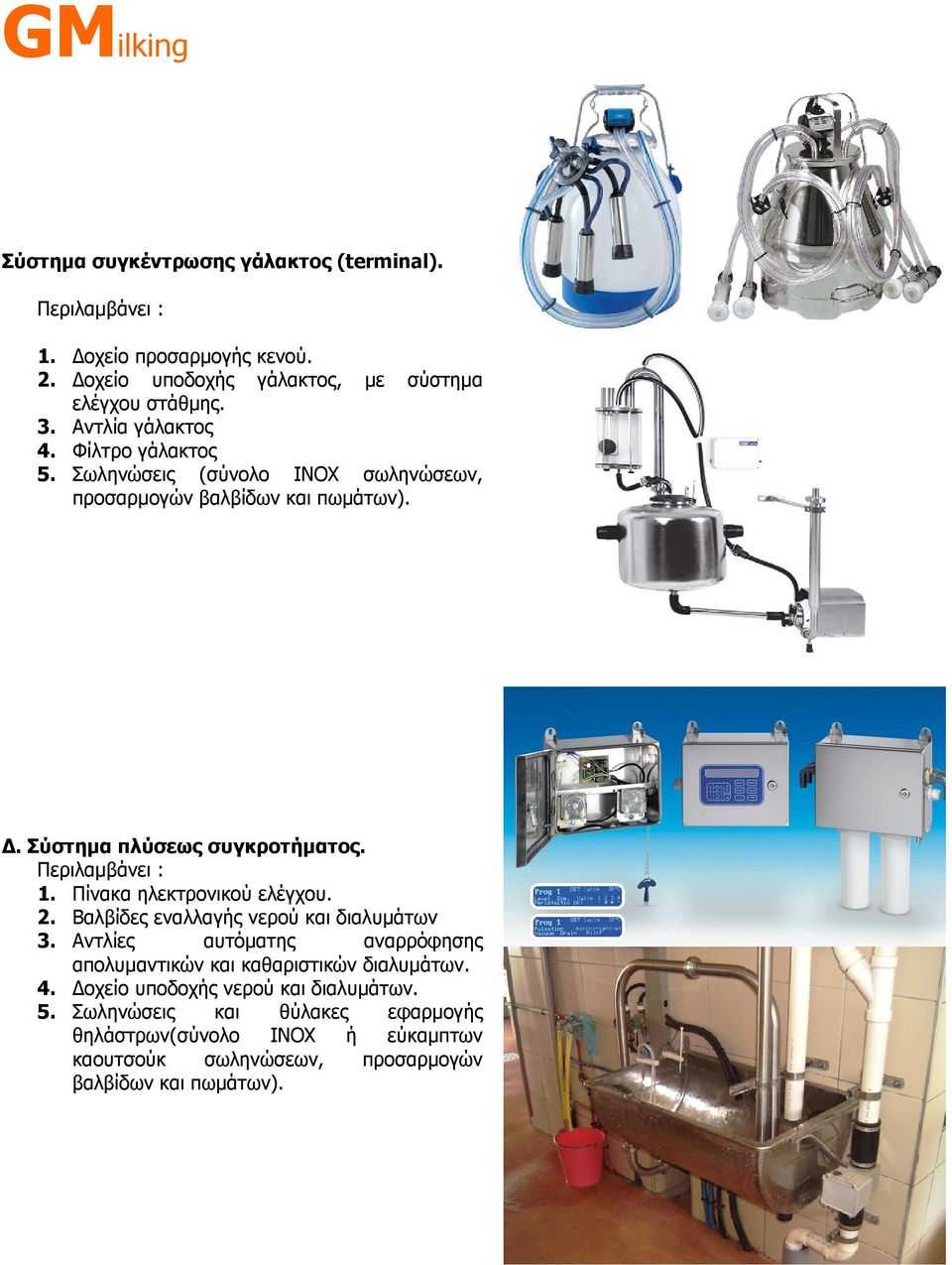

4 Σύστηµα συγκέντρωσης γάλακτος (terminal). 1. οχείο προσαρµογής κενού. 2. οχείο υποδοχής γάλακτος, µε σύστηµα ελέγχου στάθµης. 3. Αντλία γάλακτος 4. Φίλτρο γάλακτος 5. Σωληνώσεις (σύνολο INOX σωληνώσεων, προσαρµογών βαλβίδων και πωµάτων).. Σύστηµα πλύσεως συγκροτήµατος. 1. Πίνακα ηλεκτρονικού ελέγχου. 2. Βαλβίδες εναλλαγής νερού και διαλυµάτων 3. Αντλίες αυτόµατης αναρρόφησης απολυµαντικών και καθαριστικών διαλυµάτων. 4. οχείο υποδοχής νερού και διαλυµάτων. 5. Σωληνώσεις και θύλακες εφαρµογής θηλάστρων(σύνολο INOX ή εύκαµπτων καουτσούκ σωληνώσεων, προσαρµογών βαλβίδων και πωµάτων).

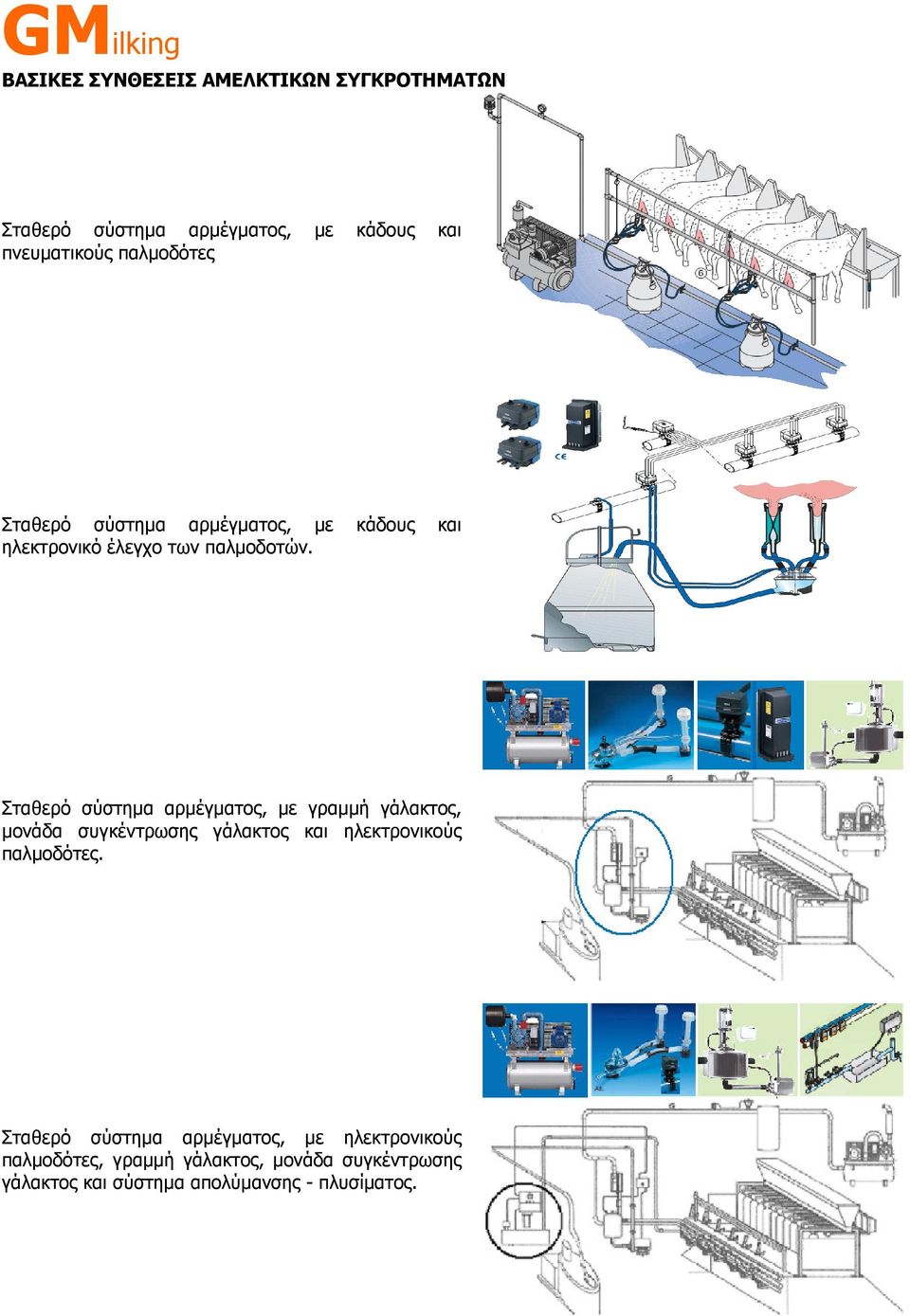

5 ΒΑΣΙΚΕΣ ΣΥΝΘΕΣΕΙΣ ΑΜΕΛΚΤΙΚΩΝ ΣΥΓΚΡΟΤΗΜΑΤΩΝ Σταθερό σύστηµα αρµέγµατος, µε κάδους και πνευµατικούς παλµοδότες Σταθερό σύστηµα αρµέγµατος, µε κάδους και ηλεκτρονικό έλεγχο των παλµοδοτών. Σταθερό σύστηµα αρµέγµατος, µε γραµµή γάλακτος, µονάδα συγκέντρωσης γάλακτος και ηλεκτρονικούς παλµοδότες. Σταθερό σύστηµα αρµέγµατος, µε ηλεκτρονικούς παλµοδότες, γραµµή γάλακτος, µονάδα συγκέντρωσης γάλακτος και σύστηµα απολύµανσης - πλυσίµατος.

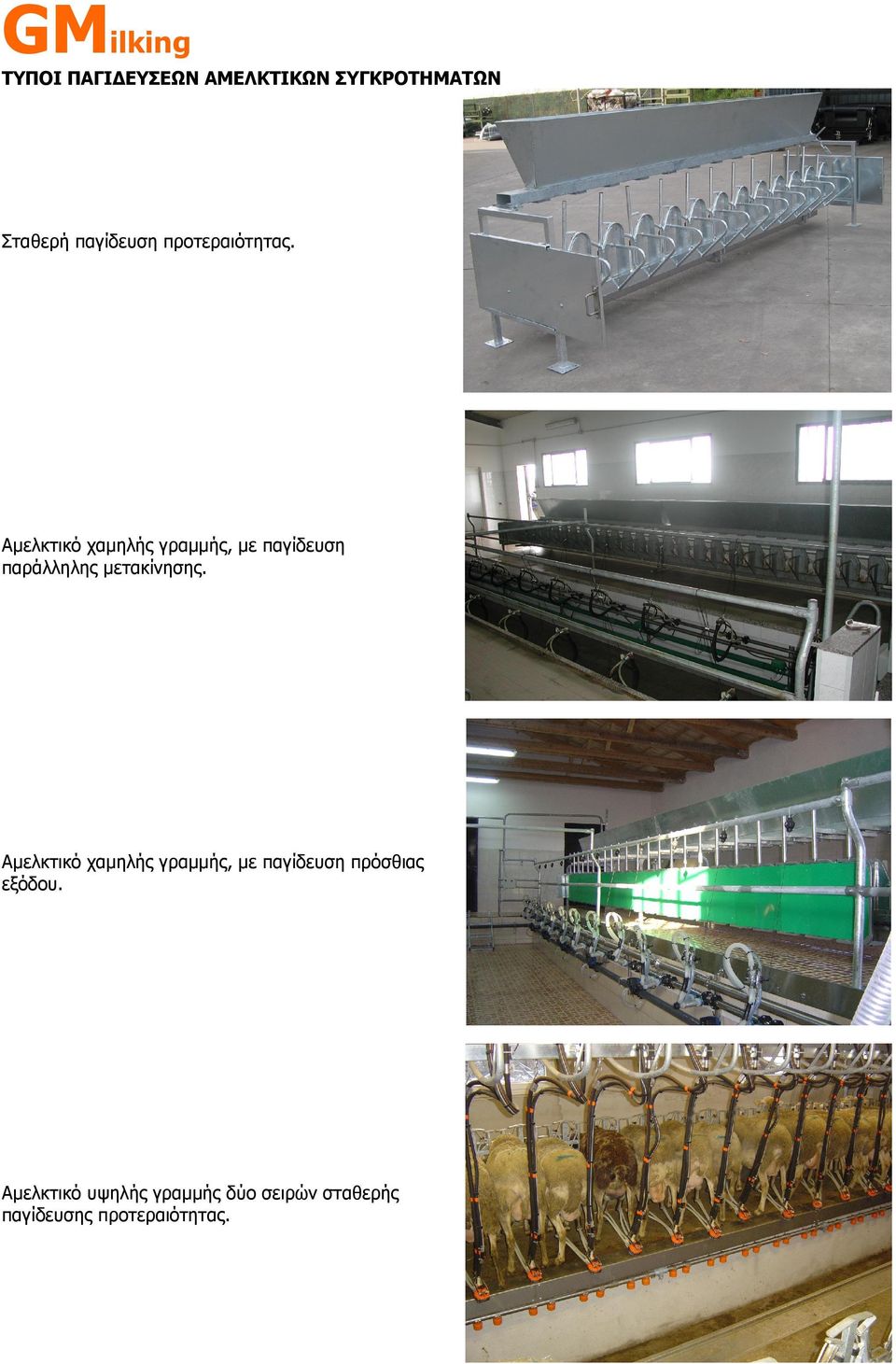

6 ΤΥΠΟΙ ΠΑΓΙ ΕΥΣΕΩΝ ΑΜΕΛΚΤΙΚΩΝ ΣΥΓΚΡΟΤΗΜΑΤΩΝ Σταθερή παγίδευση προτεραιότητας. Αµελκτικό χαµηλής γραµµής, µε παγίδευση παράλληλης µετακίνησης. Αµελκτικό χαµηλής γραµµής, µε παγίδευση πρόσθιας εξόδου. Αµελκτικό υψηλής γραµµής δύο σειρών σταθερής παγίδευσης προτεραιότητας.

7 Κυκλικό αµελκτικό εσωτερικής διάταξης. Μεταφερόµενο αµελκτικό µε παγίδευση ταχείας εξόδου. Μεταφερόµενο αµελκτικό µε µονάδες αυτόµατης αποκόλλησης. Τροχήλατο αµελκτικό για δύο πρόβατα.
