1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΤΟΠΟΣ ΕΡΓΟΥ :ΠΑΝ/ΠΟΛΗ ΠΑΤΡΩΝ 2018ΕΠ ΕΡΓΟΛΑΒΙΑ: «ΕΠΕΙΓΟΝΤΑ ΠΡΟΒΛΗΜΑΤΑ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΚΤΙΡΙΟΥ ΠΕΙΡΑΜΑΤΙΚΟΥ ΣΧΟΛΕΙΟΥ ΤΟΥ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ» 300. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 400-1

2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Οικοδομικές Εργασίες Στις οικοδομικές εργασίες περιλαμβάνονται οι εργασίες αντικατάστασης της υπάρχουσας μόνωσης σε όλο το δώμα και τους αρμούς. Εικόνα 1 Κάτοψη του δώματος του Πειραματικού Δημοτικού σχολείου Ειδικότερα : Αποξηλώσεις - καθαιρέσεις 1. Θα απομακρυνθεί το χαλίκι και θα μεταφερθεί σε χώρο εντός του Πανεπιστημίου που θα υποδειχθεί από την επίβλεψη (ΝΑΟΙΚ & ΝΑΟΙΚ 20.40) 2. Θα αποξηλωθούν η μόνωση, η λαμαρίνα ή οποιουδήποτε άλλο υλικό κάλυψης του αρμού διαστολής. Θα αποξηλωθούν τα μονωτικά υλικά (κορδόνια, μαστίχες κλπ.) εσωτερικά των αρμών και θα καθαριστούν επιμελώς και σχολαστικά. (ΝΑΟΙΚ Ν\22.73). 3. Θα αποξηλωθούν οι υπάρχουσες μεμβράνες, τα θερμομονωτικά υλικά και το γεωύφασμα σε όλη την επιφάνεια του δώματος. Θα γίνει επιμελής και σχολαστικός καθαρισμός της επιφάνειας από οποιεσδήποτε στρώσεις συγκολλητικού ή τυχόν άλλου υλικού με οποιοδήποτε μέσο ή μέθοδο (πχ. φλόγιστρο, διαλύτες, αποξεστικά εργαλεία, υδροβολή, κλπ). (ΝΑΟΙΚ Ν\22.60) 4. Θα καθαιρεθεί το αφρομπετό κλίσης μετά από έλεγχο και όπου δεν υπάρχει απαραίτητη κλίση 1,5-2% προς τις υδρορροές (ΝΑΟΙΚ )

3 5. Ιδιαίτερη προσοχή θα δοθεί στους αγωγούς αντικεραυνικής προστασίας με τα στηρίγματά τους οι οποίοι και θα επανατοποθετηθούν στις ίδιες θέσεις. (ΝΑΟΙΚ Ν\22.60). 6. Στις απολήξεις κλιμακοστασίων καθώς σε στηθαία όπου απαιτείται, θα καθαιρεθούν τα επιχρίσματα προκειμένου να δημιουργηθεί εσοχή όπως εικόνα 4. (ΝΑΟΙΚ 22.23) 7. Όλα τα αποξηλωθέντα υλικά και τα άχρηστα υλικά θα συγκεντρώνονται προς φόρτωση και θα μεταφέρονται εκτός της Πανεπιστημιούπολης. (ΝΑΟΙΚ 20.30) Εργασίες υγρομόνωσης και θερμομόνωσης Κάτω Στρώση Άνω Στρώση 1. Η πλάκα θα εξομαλυνθεί με μη συρρικνούμενο επισκευαστικό κονίαμα υψηλής αντοχής και πρόσφυσης με βάση το τσιμέντο όπου έχουν προκληθεί βλάβες ή όπου αλλού κριθεί απαραίτητο από τον επιβλέποντα μηχανικό. (ΝΑΟΙΚ Ν\79.04) 2. ΦΡΑΓΜΑ ΥΔΡΑΤΜΩΝ: Κατασκευή φράγματος υδρατμών με επάλειψη ασφαλτικού γαλακτώματος με συνολική κατανάλωση 0,50 kgr/m2. (ΝΑΟΙΚ 79.02) 3. ΡΥΣΕΙΣ: Έλεγχος όλων των κλίσεων και δημιουργία νέων κλίσεων όπου απαιτηθεί με αφρομπετόν πυκνότητας 450 kgr/m 3 μέσου πάχους 10 cm και με συντελεστή κλίσης 1,2% - 2%. (ΝΑΟΙΚ 35.04) 4. ΣΤΕΓΑΝΟΠΟΙΗΣΗ: Θα τοποθετηθούν νέες ελαστομερείς μεμβράνες (SBS) σε δύο στρώσεις με τα κάτωθι χαρακτηριστικά (ΝΑΟΙΚ ): Οπλισμός SPUNBOND ΠΟΛΥΕΣΤΕΡΑ SPUNBOND ΠΟΛΥΕΣΤΕΡΑ Τύπος Μίγματος Τύπος Επικάλυψης Άνω Τύπος Επικάλυψης Κάτω Ελαστομερής Καμία Λεπτό φύλλο από πολυμερές υλικό Ελαστομερής καμία μόνο η Καμία 5 ελεύθερη περίμετρος θα φέρει Ψηφίδα Ελάχιστο Βάρος (kg) 4 Οι μεμβράνες θα τοποθετηθούν σύμφωνα με τις προδιαγραφές της ΕΛΟΤ ΤΠ και τις οδηγίες του προμηθευτή. Ενδεικτικά αναφέρονται τα παρακάτω : Αν η κλίση είναι μεγαλύτερη του 1% η κατεύθυνση τοποθέτησης των μεμβρανών θα είναι κάθετη σε αυτή Οι μεμβράνες θα έχουν ελάχιστη επικάλυψη μεταξύ τους κατά 8 εκ. κατά μήκος και 15εκ. κατά πλάτος (κατάληξη ρολού) Η άνω στρώση θα είναι τοποθετημένη κατά μισό πλάτος ρολού μετατεθειμένη παράλληλα σε σχέση με την κάτω ώστε να καλύπτει την κατά μήκος ένωση στο κέντρο της. Στην ελεύθερη περίμετρο και στους αρμούς η δεύτερη στρώση θα φέρει επικάλυψη ψηφίδας

4 Η συγκόλληση θα γίνει με χρήση φλογίστρου. Η στρώση των ρύσεων και η στεγάνωση (ειδικά στις επικαλύψεις ασφαλτοπάνων) πρέπει να είναι πολύ καλά εξομαλυμένες για μείωση των καταπονήσεων του θερμομονωτικού πλακιδίου που θα ακολουθήσει. Στις δίεδρες γωνίες θα ακολουθηθεί η διάταξη τοποθέτησης που φαίνεται στην Εικόνα 4 - Ενδεικτική λεπτομέρεια τοποθέτησης μεμβρανών σε δίεδρη γωνία Στα κατακόρυφα στοιχεία απολήξεις κλιμακοστασίων, σε ύψος μεγαλύτερο των 50εκ. από την τελική στάθμη δαπέδου θα εφαρμοστεί η διάταξη που φαίνεται στην Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.. (ΝΑΟΙΚ 22.23) Στις τρίεδρες γωνίες θα εφαρμοστούν ειδικά τεμάχια όπως φαίνεται στην Εικόνα 6 - Ενδεικτική Λεπτομέρεια Αποκατάστασης συνέχειας στεγάνωσης σε τρίεδρες γωνίες. Σε αρμούς του κτιρίου εφαρμόζεται η διάταξη που φαίνεται στην Εικόνα 6 - Ενδεικτική Λεπτομέρεια Αποκατάστασης συνέχειας στεγάνωσης σε τρίεδρες γωνίες σε ανισόπεδο αρμό. Στα στηθαία του κτιρίου εφαρμόζεται η διάταξη που φαίνεται στην Εικόνα 6 - Ενδεικτική Λεπτομέρεια Αποκατάστασης συνέχειας στεγάνωσης σε τρίεδρες γωνίες στηθαίου με ελάσματα. Στις θέσεις των υδρορροών θα εφαρμοστούν τα αναφερόμενα στην παράγραφο της προδιαγραφής ΕΛΟΤ ΤΠ Στις θέσεις διέλευσης αγωγών από δώματα θα εφαρμοστούν τα αναφερόμενα στην παράγραφο της προδιαγραφής ΕΛΟΤ ΤΠ ΤΕΛΙΚΗ ΕΠΙΦΑΝΕΙΑ: Επίστρωση με θερμομονωτικό πλακίδιο ενδεικτικών διαστάσεων 30Χ60cm ραμποτέ στις τέσσερις πλευρές του με αποτέλεσμα να εφάπτεται το ένα με το άλλο. Θα είναι κατ' ελάχιστον συνολικού πάχους 7 εκατοστών, αποτελούμενο από (5) εκατοστά με ενσωματωμένη την θερμομόνωση εξελασμένης πολυστερίνης με μηδενική ύδατοαπορρόφηση στη μάζα του και τσιμεντοκονία στην επιφάνεια του κατ' ελάχιστον 2 εκατοστά λευκού τσιμεντοκονιάματος (ΝΑΟΙΚ Ν\79.46). Θα τοποθετείται σε ειδικές βάσεις\πατούρα (αμετάβλητες στην υγρασία και την θερμοκρασία) στις τέσσερις γωνίες του (προκειμένου να αφήνει κενό για την ροη του νερού) σύμφωνα με τις προδιαγραφές του υλικού. Θα γίνει προσαρμογή τους στις θέσεις των εξαεριστικών. Τα θερμομονωτικά πλακίδια τοποθετούνται ελεύθερα αρχίζοντας από την περίμετρο, σε διάταξη διακοπτόμενων εγκάρσιων αρμών ταιριάζοντας τις ειδικές πατούρες, ώστε να βελτιώνεται η σταθερότητα και η βατότητα του δώματος. Οι αρμοί μεταξύ των πλακιδίων δεν πρέπει να σφραγίζονται σε καμία περίπτωση. Προβλέπεται η στερέωση της πρώτης περιμετρικής ζώνης με χρήση μεταλλικής γωνιάς 7X18cm (ΝΑΟΙΚ Ν\ ). 6. Θα τοποθετηθούν εξαεριστικά μεμβράνης 1τεμ. ανά 25m 2. (ΝΑΥΔΡ Ν\14.07) 7. Υδρορροές: Έλεγχος, καταβιβασμός και καθαρισμός υδρορροών όπου απαιτηθεί Συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος τα υλικά συνδέσεως, στερεώσεως και η εργασία πλήρους εγκατάστασης και συνδέσεως καθώς και αποκατάσταση του στηθαίου. (ΝΑΟΙΚ 400-4

5 ) Όλες οι υδρορροές θα φέρουν σιφώνι δαπέδου πλαστικό με λαιμό και εσχάρα ανοξείδωτη για την προστασία τους από μεταφερόμενα υλικά (ΑΤΗΕ Ν\8046.1). 8. Αναμονές: όλες οι αναμονές θα επενδυθούν και θα περαστούν με ειδικό χρώμα προστασίας οπλισμού. (ΝΑΥΔΡ 10.20) 9. Στην τιμή όλων των εργασιών συμπεριλαμβάνεται η χρήση ικριωμάτων όπου απαιτηθούν. 10. Στις θέσεις των υδρορροών θα εφαρμοστούν τα αναφερόμενα στην παράγραφο της προδιαγραφής ΕΛΟΤ ΤΠ Όπου υπάρχουν δίκτυα και Η/Μ εγκαταστάσεις που δεν μπορούν να μετακινηθούν και σε όλα τις βάσεις\στηρίγματα πακτωμένες στα στηθαία και την πλάκα θα εφαρμοστεί μόνωση πολυουρεθανικής βάσης σε τρεις στρώσεις με ελάχιστο συνολικό βάρος 2.1kg /m2 με πιστόλι ή ρολό. (ΝΑΟΙΚ Ν\79.50) 12. Στις θέσεις διέλευσης αγωγών από δώματα θα εφαρμοστούν τα αναφερόμενα στην παράγραφο της προδιαγραφής ΕΛΟΤ ΤΠ Εργασίες στους αρμούς (Σύμφωνα με την ΕΛΟΤ ΤΠ ) 1. Κατά μήκος όλων των αρμών θα τοποθετηθεί ελαστικό κορδόνι κλειστών κυψελών και ελαστομερές πολυουρεθανικό υλικό. (ΝΑΟΙΚ 79.37) 2. Θα τοποθετηθούν νέες ελαστομερείς μεμβράνες (SBS) σε δύο στρώσεις όπως παραπάνω (ΝΑΟΙΚ ). Εργασίες σε Τοιχοποιίες - Στηθαία 1. Στις απολήξεις κλιμακοστασίων καθώς σε στηθαία όπου απαιτείται, θα καθαιρεθούν τα επιχρίσματα που έχουν υποστεί βλάβη από διάβρωση και χρήζουν αντικατάστασης. (ΝΑΟΙΚ 22.23) 2. Στις επιφάνειες όπου θα καθαιρεθούν τα επιχρίσματα θα τοποθετηθούν νέα επίχρισματα τριπτά - τριβιδιστά με τσιμεντοκονίαμα των 450 kg τσιμέντου, πάχους 2,5 cm, σε τρεις στρώσεις, από τις οποίες η πρώτη πιτσιλιστή, η δεύτερη στρωτή (λάσπωμα) και τρίτη τριπτή (τριβιδιστή). (ΝΑΟΙΚ 71.31) 3. Οι επιφάνειες των νέων επιχρισμάτων θα χρωματιστούν κατάλληλα με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως με χρήση χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. (ΝΑΟΙΚ ) Επιμέτρηση Επιφανειών Δώματος 1. Η συνολική επιφάνεια στην οποία θα εφαρμοσθούν οι εργασίες μόνωσης υπολογίζεται παρακάτω. Οι διαστάσεις και το σχήμα των επιφανειών, φαίνονται στο Σκαρίφημα 1, το οποίο και επισυνάπτεται στον κατάλογο σχεδίων 400-5

6 . Συνολική οριζόντια επιφάνεια Κτηρίου Εσυν.= τ.μ

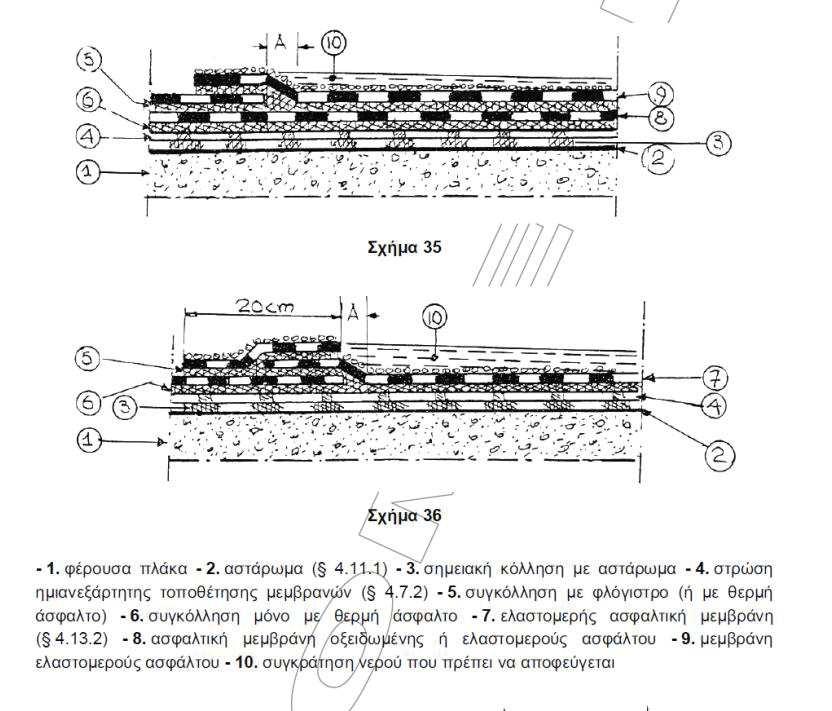

7 Παράρτημα Λεπτομερειών Εικόνα 2 Ενδεικτική λεπτομέρεια επικάλυψης μεμβρανών - Τομή Εικόνα 3 - Ενδεικτική λεπτομέρεια επικάλυψης μεμβρανών - Κάτοψη 400-7

8 Εικόνα 4 - Ενδεικτική λεπτομέρεια τοποθέτησης μεμβρανών σε δίεδρη γωνία 400-8

9 Εικόνα 5 - Ενδεικτική Λεπτομέρεια Στέψης στηθαίου με ελάσματα Εικόνα 6 - Ενδεικτική Λεπτομέρεια Αποκατάστασης συνέχειας στεγάνωσης σε τρίεδρες γωνίες 400-9

10 8.1 Προεπάλειψη με ψυχρή άσφαλτο Ασφαλτική μεμβράνη 15. Ειδική ελαστομερής λωρίδα για στεγανοποίηση αρμού διαστολής 17. Αφρώδες κυλινδρικό κορδόνι Εικόνα 7 - Ενδεικτική Λεπτομέρεια διάταξης μόνωσης σε ανισόπεδο αρμό Εικόνα 8 - Ενδεικτική Λεπτομέρεια διάταξης μόνωσης σε υδρορροή Η Συντάξασα Πάτρα / 6 /2018 Παρασκευή Αναστασοπούλου Πολιτικός Μηχανικός Τ.Ε Πάτρα / 6 /2018 Ο Αν. Προϊστάμενος του Τμήματος Αρχ. Σχεδιασμού & Μελετών Πολιτικού Μηχανικού Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc

11 Εργασίες Οδοποιίας Η παρούσα τεχνική περιγραφή αφορά τις εργασίες για τα επείγοντα προβλήματα λειτουργίας του κτιρίου Πειραματικού Σχολείου του Πανεπιστημίου Πατρών. Οι εργασίες που πρέπει να γίνουν είναι: 1. Προαύλιος χώρος Πειραματικού Σχολείου Στον προαύλιο χώρο του Πειραματικού Δημοτικού Σχολείου, υπάρχει τμήμα του το οποίο έχει υποχωρήσει και εγκυμονεί κινδύνους για την ασφάλεια των μαθητών. θα γίνουν οι κάτωθι εργασίες: Αρχικά κοπή του ασφαλτοτάπητα σε επιφάνεια έως 400μ². Καθαίρεση του παλαιού ασφαλτοτάπητα, με χρήση μηχανικών μέσων και απομάκρυνση των μπαζών σε χώρο εκτός της Πανεπιστημιουπόλεως. Εκσκαφή μεγίστου βάθους έως 40 cm, για εξυγίανση και απομάκρυνση των μπαζών. Κατασκευή υπόβασης μεταβλητού πάχους από θραυστά αδρανή υλικά σταθεροποιημένου τύπου της Π.Τ.Π. Ο-150 συμπυκνωμένου μεταβλητού μέσου πάχους 20 cm. Θα εκτελεσθούν σύμφωνα με τα οριζόμενα στην ΠΤΠ Ο-150 και την ΤΣΥ των έργων Οδοποιίας του ΥΠΕΧΩΔΕ. Κατασκευή βάσης σε μία στρώση από θραυστά αδρανή υλικά σταθεροποιημένου τύπου της Π.Τ.Π. Ο-155 συμπυκνωμένου πάχους 10 cm. Θα εκτελεσθούν σύμφωνα με τα οριζόμενα στην ΠΤΠ Ο-155 και την ΤΣΥ των έργων Οδοποιίας του ΥΠΕΧΩΔΕ. Τοποθέτηση ασφαλτικής συγκολλητικής επάλειψης σύμφωνα με Π.Τ.Π. ΑΣ-12, Α-201 και Α- 203 και ασφαλτική στρώση κυκλοφορίας συμπυκνωμένου πάχους 5 cm με χρήση κοινής ασφάλτου, σύμφωνα με την Τ.Σ.Υ. και Π.Τ.Π. Α Περιμετρικοί δρόμοι Υπάρχουν δύο περιμετρικοί δρόμοι, οι οποίοι έχουν εκτεταμένες φθορές και καθιζήσεις, με κίνδυνο πρόκλησης ατυχημάτων, τόσο σε πεζούς, όσο και σε αυτοκίνητα. Για τον λόγο αυτό, θα γίνουν αποξηλώσεις τμημάτων οδοστρώματος, εργασίες τοποθέτησης υπόβασης και τέλος τοποθέτηση νέου ασφαλτικού τάπητα. Επίσης θα γίνουν νέα φρεάτια συλλογής όμβριων και σύνδεση αυτών με το δίκτυο ομβρίων. Οι εργασίες παρεμβάσεων της οδοποιίας θα γίνουν στα σημεία που φαίνονται στις Εικόνες 1 και 2. Αναλυτικά στην οδό Ηλία Πολίτη (Εικόνα 1), θα γίνουν οι εξής εργασίες: Αρχικά κοπή του ασφαλτοτάπητα στα σημεία 1, 2 και 3 (Εικόνα 1). Καθαίρεση του παλαιού ασφαλτοτάπητα με χρήση μηχανικών μέσων και απομάκρυνση των υλικών σε χώρο εκτός της Πανεπιστημιουπόλεως. Απόξεση φερτών υλικών και εξομάλυνση επιφανείας προς την πλευρά του υφιστάμενου πάρκινγκ (βέλος κάτω αριστερά), με απομάκρυνση των υλικών

12 Εκσκαφή για δημιουργία φρεατίου και όδευση αυτής προς απέναντι πλευρά όπου βρίσκεται αγωγός όμβριων. Πάνω στον αγωγό θα τοποθετηθεί μεταλλικό καπάκι. Η όδευση θα γίνει με εκσκαφή σε κατάλληλο βάθος, έτσι ώστε να επιτευχθεί κλίση κατάλληλη για απορροή των όμβριων. Θα τοποθετηθούν τσιμεντοσωλήνες και θα γίνει η σύνδεση αυτών. To νέο φρεάτιο θα διαθέτει κάλυμμα το οποίο θα είναι από ελατό χυτοσίδηρο και θα εδράζεται σε πλαίσιο. Δεν θα πρέπει να μετακινείται από το πέρασμα τροχοφόρων και δεν θα πρέπει να σφηνώνει στα πλαίσια. Τα πλαίσια θα εγκιβωτίζονται σε σκυρόδεμα. Τα καλύμματα από ελατό χυτοσίδηρο κατάσκευάζονται σύμφωνα με το πρότυπο EN 124 και με τυποποίηση κατά ISO 9001 και θα είναι κατη-γορίας D 400. Οι εργασίες θα γίνουν σύμφωνα τις προδιαγραφές του ΠΕΤΕΠ Ο αγωγός όμβριων θα εγκιβωτιστεί σε άμμο λατομείου και θα γίνει επίχωση με θραυστό υλικό λατομείου. Επίσης στην τομή αυτή, θα εφαρμοστούν οι εργασίες του άρθρου 1. Τέλος θα γίνει τοποθέτηση ασφαλτικής συγκολλητικής επάλειψης σύμφωνα με Π.Τ.Π. ΑΣ- 12, Α-201 και Α-203 και ασφαλτική στρώση κυκλοφορίας συμπυκνωμένου πάχους 5 cm με χρήση κοινής ασφάλτου, σύμφωνα με την Τ.Σ.Υ. και Π.Τ.Π. Α 265. Στην 2 η οδό που θα γίνει παρέμβαση, (Εικόνα 2), θα γίνουν οι εξής εργασίες: Αρχικά θα γίνει κοπή του ασφαλτοτάπητα. Καθαίρεση του παλαιού ασφαλτοτάπητα με χρήση μηχανικών μέσων και απομάκρυνση των υλικών σε χώρο εκτός της Πανεπιστημιουπόλεως. Εκσκαφή μεγίστου βάθους έως 40 cm, για εξυγίανση και απομάκρυνση των μπαζών. Κατασκευή υπόβασης μεταβλητού πάχους από θραυστά αδρανή υλικά σταθεροποιημένου τύπου της Π.Τ.Π. Ο-150 συμπυκνωμένου μεταβλητού μέσου πάχους 20 cm. Θα εκτελεσθούν σύμφωνα με τα οριζόμενα στην ΠΤΠ Ο-150 και την ΤΣΥ των έργων Οδοποιίας του ΥΠΕΧΩΔΕ. Κατασκευή βάσης σε μία στρώση από θραυστά αδρανή υλικά σταθεροποιημένου τύπου της Π.Τ.Π. Ο-155 συμπυκνωμένου πάχους 10 cm. Θα εκτελεσθούν σύμφωνα με τα οριζόμενα στην ΠΤΠ Ο-155 και την ΤΣΥ των έργων Οδοποιίας του ΥΠΕΧΩΔΕ

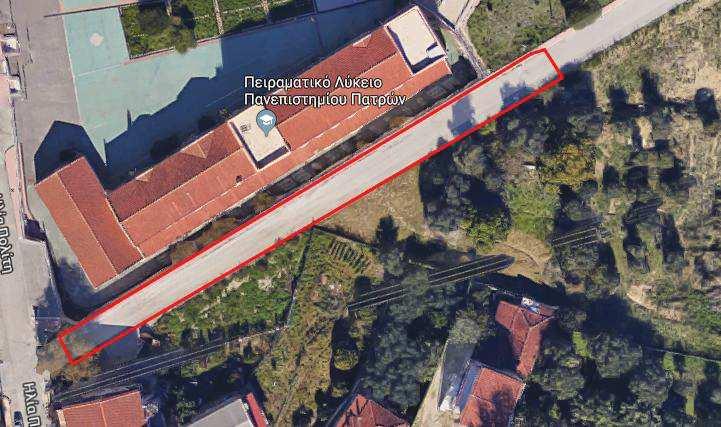

13 Τοποθέτηση ασφαλτικής συγκολλητικής επάλειψης σύμφωνα με Π.Τ.Π. ΑΣ-12, Α-201 και Α-203 και ασφαλτική στρώση κυκλοφορίας συμπυκνωμένου πάχους 5 cm με χρήση κοινής ασφάλτου, σύμφωνα με την Τ.Σ.Υ. και Π.Τ.Π. Α 265. Εικόνα 2. Παρεμβάσεις οδοποιίας 3. Πεζοδρόμηση Εκατέρωθεν της οδού «Ηλία Πολίτη», δεν υφίστανται πεζοδρόμια για την διέλευση των μαθητών. Προκειμένου να γίνει ασφαλής η διέλευση αυτών, καθώς ο δρόμος έχει μεγάλο κυκλοφοριακό φόρτο, κρίνεται απαραίτητο η κατασκευή πεζοδρομίων στην αναφερόμενη οδό. Θα γίνει τσιμεντένια υπόβαση, ρείθρα και θα τοποθετηθούν τσιμεντόπλακες πεζοδρομίου. Οι πεζοδρομήσεις που θα γίνουν (βλέπετε Εικόνα 3), είναι: Τμήμα 1: Εμβαδόν 220 m 2 Τμήμα 2: Εμβαδόν 90 m 2 Τμήμα 3: Εμβαδόν 45 m 2 Οι πλάκες πεζοδρομίου που θα χρησιμοποιηθούν θα είναι τύπου «Τουβλάκι» ή «παρκέ», διαστάσεων 40Χ40 εκ. χρώματος ώχρα και κόκκινη. Εικόνα 3. Θέσεις κατασκευής πεζοδρομίων

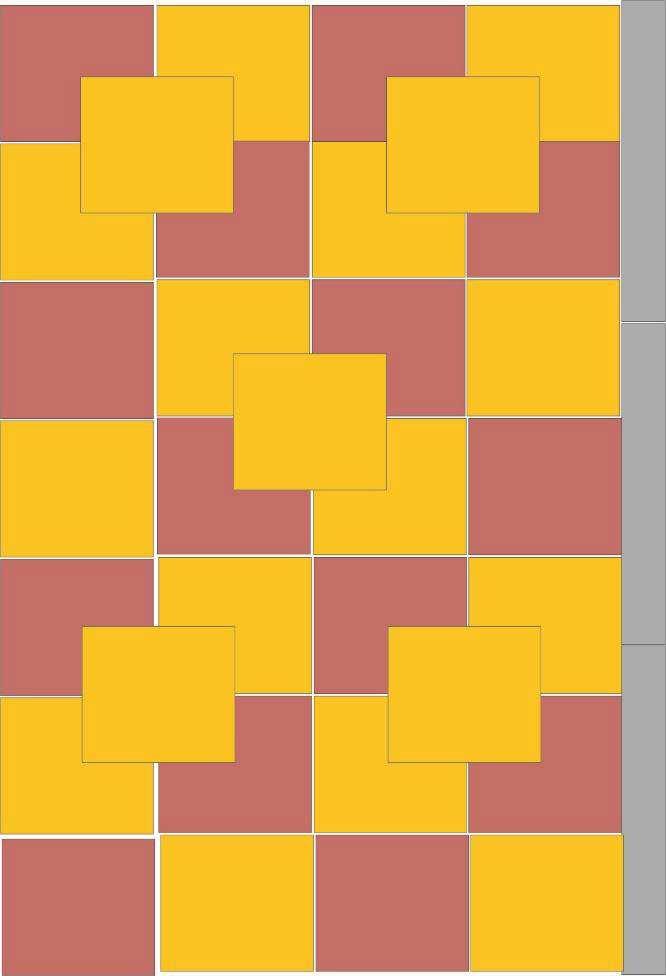

14 Αρχικά, στο Τμήμα 2, θα αποξηλωθεί υπάρχουσα περίφραξη και θα απομακρυνθεί με ευθύνη και δαπάνες του αναδόχου. Επίσης θα απομακρυνθούν θάμνοι που εμποδίζουν, έτσι ώστε η κατασκευή πεζοδρομίου να έχει πλάτος 1,70 εκ. τουλάχιστον. Θα γίνει προετοιμασία στα υφιστάμενα Τμήματα 1, 2 και 3. Οι εργασίες που θα γίνουν είναι: Εκσκαφή - διαμόρφωση σκάφης για βάση έδρασης πεζοδρομίου και κρασπέδων Κατασκευή βάσης από σκυρόδεμα C16/20, πάχους 10 εκ., με πλέγμα Τ131 Επίστρωση με πλάκες Το σχέδιο της πλακόστρωσης, θα είναι όπως φαίνεται στην Εικόνα 4. Τέλος, μπροστά στη είσοδο του Δημοτικού Σχολείου (όπως βλέπετε Εικόνα 5), θα γίνει τοποθέτηση «κουρασάνι». Οι εργασίες που θα γίνουν (σε έκταση 600 m² περίπου) είναι: Γενική εκσκαφή σε επιθυμητό βάθος και κατάλληλη μόρφωση ώστε να δοθούν τα νέα υψόμετρα Το υλικό που θα προκύψει από τις εκσκαφές, θα επανατοποθετηθεί και θα γίνει κατάλληλη συμπύκνωση. Οι στρώσεις της επίχωσης θα πρέπει να τοποθετηθούν με ταυτόχρονη διαβροχή τους, ώστε να «καθίσει» και να αποκτήσει το τελικό απαιτούμενο πάχος. Εικόνα 4. Σχέδιο πλακόστρωσης

15 Εικόνα 5. Τοποθέτηση «κουρασάνι» Τέλος, θα γίνει επίστρωση με συμπυκνωμένο κουρασάνι 10 εκ. ή κεραμιδόσκονη ή κεραμιδόχωμα ή κουρασάνι θα προέρχεται από τη θραύση και κονιοποίηση υλικών ψημένης αργίλου (κεραμίδια, τούβλα). Το ζητούμενο υλικό αφορά το πολύ λεπτό υλικό που θα παράγεται (κεραμιδόχωμα) και πρέπει να είναι κοκκομετρικής διαβάθμισης 0-3mm. Η Συντάξασα Πάτρα / 6 /2018 Ευγενία Πετροπούλου Πολιτικός Μηχανικός Τ.Ε. Πάτρα / 6 /2018 Ο Αν. Προϊστάμενος του Τμήματος Αρχ. Σχεδιασμού & Μελετών Πολιτικού Μηχανικού Παναγιώτης Λεβιθόπουλος Πολιτικός Μηχανικός M.Sc

16 ΓΕΝΙΚΟΙ ΟΡΟΙ Οι ενδιαφερόμενοι πριν συμπληρώσουν την προσφορά τους θα πρέπει να επισκεφθούν τους χώρους που θα εκτελεστούν οι εργασίες, να λάβουν υπόψη τους τις αποκλίσεις που πιθανόν να υπάρχουν, να συλλέξουν όλα τα απαραίτητα στοιχεία και να καταγράψουν τις ιδιαιτερότητες του έργου και τις συνθήκες εκτέλεσης των εργασιών, προκειμένου να συντάξουν την οικονομική τους προσφορά. Οπουδήποτε και εφόσον επηρεάζονται υπάρχοντα οικοδομικά στοιχεία από την εκτέλεση εργασιών, αυτά θα επαναφέρονται με δαπάνη του αναδόχου στην αρχική τους μορφή. Πέραν των παρακάτω αναφερομένων αναλυτικά εργασιών, οπωσδήποτε να περιλαμβάνεται και η εκτέλεση όλων των λοιπών κύριων και βοηθητικών εργασιών, έστω και αν αυτές δεν αναφέρονται και που είναι όμως απαραίτητες, κατά την απόλυτη κρίση της Υπηρεσίας, για την άρτια, έντεχνη, λειτουργική και ασφαλή ολοκλήρωση των εργασιών, έτσι ώστε ο χώρος να παραδοθεί έτοιμος για χρήση. Όλα τα υλικά θα φέρουν τα απαιτούμενα πιστοποιητικά και θα παραδίδονται στην επίβλεψη του έργου πριν την τοποθέτησή τους προκειμένου να εγκρίνονται. Κανένα υλικό δεν θα γίνει αποδεκτό αν δεν πληροί τις προδιαγραφές του έργου. Θα τηρηθούν όλα τα προβλεπόμενα από την κείμενη νομοθεσία μέτρα ασφαλείας. Επιπροσθέτως όπου κριθεί απαραίτητο θα τοποθετηθούν στην πρόσοψη του κτιρίου ικριώματα και καλύμματα προστασίας (λινάτσες) ή άλλοι τρόποι προστασίας του γύρω χώρου από τις εργασίες, ώστε το προαύλιο να μπορεί να χρησιμοποιείται με ασφάλεια από τους μαθητές καθ ότι το κτίριο, καθ όλη τη διάρκεια των εργασιών, μπορεί να είναι σε πλήρη λειτουργία. Τα ικριώματα θα πληρούν τις προδιαγραφές συναρμολόγησης και ασφαλείας, σύμφωνα με το Π.Δ.778/80. Σημειώνεται ότι οι εργασίες ενδέχεται να εκτελούνται τμηματικά σύμφωνα με τις οδηγίες της επίβλεψης. Όλες οι εργασίες πρέπει να εκτελεστούν με όλους τους κανόνες της τέχνης και της επιστήμης βάσει των παραδεδεγμένων ειδικών κανονισμών (Ελληνική Νομοθεσία, διεθνείς κανονισμοί, διεθνείς πιστοποιήσεις και εγκρίσεις, κλπ) και με την έγκριση της επίβλεψης. Σε κάθε περίπτωση θα προβλεφθεί η προστασία των υπαρχόντων οικοδομικών και Η/Μ στοιχείων για την αποφυγή ζημιών στο χώρο. Όλες οι εργασίες θα πρέπει να γίνουν σε χρόνο που να μην εμποδίζεται η λειτουργικότητα των εγκαταστάσεων (γειτονικά κτίρια, περιβάλλων χώρος). Ο ανάδοχος υποχρεούται να λάβει γνώση των λοιπών όρων και συνθηκών του έργου και να αποδεχθεί αυτά πλήρως. Θα απομακρυνθούν όλα τα περιττά προϊόντα που θα προκύψουν από τις χωματουργικές εργασίες των εργασιών, καθώς και κάθε ξένο και πλεονάζον στοιχείο και θα μεταφερθούν σε χώρο που επιτρέπεται η απόρριψη υλικών, εκτός Παν/λης. Η παρούσα Τεχνική Περιγραφή έχει θέση Πίνακα Εργασιών. Ο χρόνος περαίωσης ορίζεται σε εκατό (100) ημερολογιακές ημέρες. Ο χρόνος μετράει από την ημερομηνία ανάρτησης της σύμβασης. Τα αδρανή υλικά οδοστρωσίας θα προέρχονται από τη θραύση απόλυτα καθαρών και υγιών λίθων ασβεστολιθικού λατομείου και θα συμμορφώνονται ως προς τις απαιτήσεις ποιότητας της ΤΣΥ των έργων Οδοποιίας του ΥΠΕΧΩΔΕ. Τα υλικά υπόβασης και βάσης θα διαστρωθούν κατά στρώσεις, θα γίνει μόρφωση της επιφάνειας κάθε στρώσης με χρήση διαμορφωτή γαιών (grader) ή άλλο μηχάνημα, με ταυτόχρονη διαβροχή (εφόσον

17 απαιτείται, από τους υπολογισμούς της βέλτιστης περιεκτικότητας υγρασίας) και η κάθε στρώση θα συμπυκνωθεί με χρήση οδοστρωτήρα ή άλλο μηχάνημα. Τα μέτρα προφύλαξης που ενδεχομένως απαιτηθούν κατά την κατασκευή του έργου, όπως η χωροθέτηση και οι εκτροπές κυκλοφορίας με εγκατάσταση εργοταξιακής σήμανσης, θα πρέπει να εξασφαλισθούν από τον ανάδοχο. Ο ανάδοχος θα πρέπει να μεριμνήσει επίσης και για την εύρεση κατάλληλων αδρανών λατομείου και άλλων υλικών, μόνιμους ή/και προσωρινούς χώρους απόθεσης πλεοναζόντων υλικών, εργοταξιακές εγκαταστάσεις, αλλά και των αποθεσιοθαλάμων σε συνεννόηση με την Υπηρεσία και σύμφωνα με την ισχύουσα περιβαλλοντική νομοθεσία. Οι νόμοι τις περιβαλλοντικής νομοθεσίας που θα πρέπει να ληφθούν υπόψη είναι οι εξής: ü Ο Ν. 1650/1986 (Φ.Ε.Κ. 160/Α / ) "Για την προστασία του περιβάλλοντος", όπως τροποποιήθηκε, με τον Ν. 3010/02 (Φ.Ε.Κ. 91/Α / ), και ισχύει. ü Ο Ν. 3010/2002 (Φ.Ε.Κ. 91/Α / ) "Εναρμόνιση του Ν. 1650/86 με τις Οδηγίες 97/11/ΕΕ και 96/61/ΕΕ κ.α.". ü Ο Ν. 4014/2011 (Φ.Ε.Κ. 209/Α / ) "Περιβαλλοντική αδειοδότηση έργων και δραστηριοτήτων, ρύθμιση αυθαιρέτων σε συνάρτηση με τη δημιουργία περιβαλλοντικοί ισοζυγίου και άλλες διατάξεις του Υπουργείου Περιβάλλοντος". ü Η Υ.Α. 1958/2012 (Φ.Ε.Κ. 21/Β / ) "Κατάταξη δημοσίων και ιδιωτικών έργων και δραστηριοτήτων σε κατηγορίες κ.τ.λ.", όπως τροποποιήθηκε και ισχύει. ü Η Κ.Υ.Α /1757/Ε103/ (Φ.Ε.Κ. 1312/Β / ) "Μέτρα, όροι και πρόγραμμα για την εναλλακτική διαχείριση των αποβλήτων από εκσκαφές, κατασκευές και κατεδαφίσεις (ΑΕΚΚ)". ü Η υπ αρ. οικ. 4834/ εγκύκλιος του ΥΠΕΚΑ "Διαχείριση περίσσειας υλικών εκσκαφών που προέρχονται από δημόσια έργα - Διευκρινίσεις επί των απαιτήσεων της Κ.Υ.Α /1757/Ε103/2010 (Φ.Ε.Κ. 1312/Β / )". Επίσης ο ανάδοχος θα πρέπει να τηρεί όλους τους κανόνες ασφάλειας και υγείας όπως αυτοί ορίζονται στα αντίστοιχα Προεδρικά Διατάγματα και φέρει την αποκλειστική ευθύνη για την ασφάλεια τόσο των εργαζόμενων στο έργο όσο και των διερχόμενων από αυτό. Ακόμα ο ανάδοχος έχει την υποχρέωση για την τήρηση των διατάξεων της εργατικής νομοθεσίας
