1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΤΟΠΟΣ ΕΡΓΟΥ : ΠΑΝ/ΠΟΛΗ ΠΑΤΡΩΝ Κ.Α.: 2014ΣΕ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ, ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΜΕΛΕΤΩΝ ΕΡΓΟΛΑΒΙΑ: «Σύνδεση Υποδομών της Πανεπιστημιούπολης με το δίκτυο οπτικών ινών και ίντερνετ του Πανεπιστημίου Πατρών» 300. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Α. ΓΕΝΙΚΑ Η παρούσα Τεχνική Έκθεση αφορά τις εργασίες, όπως αυτές περιγράφονται αναλυτικά παρακάτω, που είναι απαραίτητες για σύνδεση του Γυμναστηρίου με το δίκτυο οπτικών ινών του Πανεπιστημίου Πατρών. Η προμήθεια όλων των απαιτούμενων υλικών και μικροϋλικών καθώς και η εκτέλεση των εργασιών θα γίνουν σύμφωνα με την παρούσα Τεχνική Περιγραφή καθώς και από τις οδηγίες των επιβλεπόντων μηχανικών της Υπηρεσίας. Η ακριβής έκταση και θέση της εκτέλεσης των εργασιών περιγράφεται παρακάτω και θα υποδειχθεί επιτόπου και από την Επίβλεψη. Οι ενδιαφερόμενοι πριν συμπληρώσουν την προσφορά τους θα πρέπει να επισκεφθούν τους χώρους που θα εκτελεστούν οι εργασίες, να λάβουν υπόψη τους τις αποκλίσεις που πιθανόν να υπάρχουν, να συλλέξουν όλα τα απαραίτητα στοιχεία και να καταγράψουν τις ιδιαιτερότητες του έργου και τις συνθήκες εκτέλεσης των εργασιών, προκειμένου να συντάξουν την οικονομική τους προσφορά. Οπουδήποτε και εφόσον επηρεάζονται υπάρχοντα οικοδομικά στοιχεία από την εκτέλεση εργασιών, αυτά θα επαναφέρονται με δαπάνη του αναδόχου στην αρχική τους μορφή. Πέραν των παρακάτω αναφερομένων αναλυτικά εργασιών, οπωσδήποτε να περιλαμβάνεται και η εκτέλεση όλων των λοιπών κύριων και βοηθητικών εργασιών, έστω και αν αυτές δεν αναφέρονται και που είναι όμως απαραίτητες, κατά την απόλυτη κρίση της Υπηρεσίας, για την άρτια, έντεχνη, λειτουργική και ασφαλή ολοκλήρωση των εργασιών, έτσι ώστε ο χώρος να παραδοθεί έτοιμος για χρήση. Όλες οι εργασίες πρέπει να εκτελεστούν με όλους τους κανόνες της τέχνης και της επιστήμης βάσει των παραδεδεγμένων ειδικών κανονισμών (Ελληνική Νομοθεσία, διεθνείς κανονισμοί, διεθνείς πιστοποιήσεις και εγκρίσεις, κλπ) και με την έγκριση της επίβλεψης. Σε κάθε περίπτωση θα προβλεφθεί η προστασία των υπαρχόντων οικοδομικών και Η/Μ στοιχείων για την αποφυγή ζημιών στο χώρο. Ο ανάδοχος υποχρεούται να εκτελέσει χωρίς αποζημίωση τυχόν διαφοροποιήσεις σε συνδεσμολογίες ή οδεύσεις καλωδιώσεων, σωληνώσεων που θα εξυπηρετήσουν καλύτερα τη λειτουργικότητα του χώρου, σύμφωνα με τις οδηγίες της επίβλεψης. Όλες οι εργασίες θα πρέπει να γίνουν σε χρόνο που να μην εμποδίζεται η λειτουργικότητα των εγκαταστάσεων (γειτονικά κτίρια, περιβάλλον χώρος). Επίσης ο Ανάδοχος κατά την εκτέλεση της εργολαβίας υποχρεούται να διευκολύνει την εκτέλεση των εργασιών εντός του αυτού χώρου, άλλης ενδεχόμενης εργολαβίας και να παρέχει κάθε συνεργασία αναγκαία για την προώθησή της. Ο ανάδοχος υποχρεούται να λάβει γνώση των λοιπών όρων και συνθηκών του έργου και να αποδεχτεί αυτά πλήρως. Τέλος κατά την διάρκεια των εργασιών σε οδούς ο Ανάδοχος υποχρεούται σε συνεργασία με την Επίβλεψη στη διευθέτηση της κυκλοφορίας των οχημάτων στον κατάλληλο χρόνο με την κατάλληλη σήμανση.

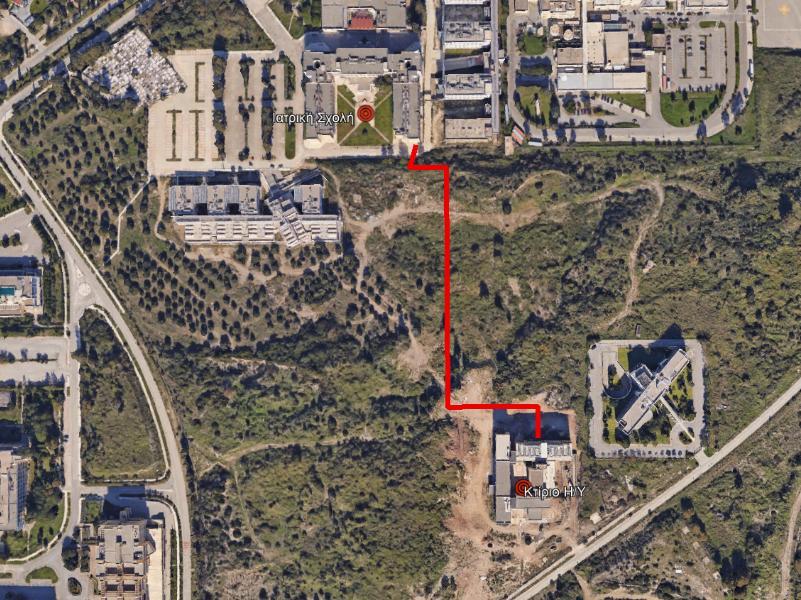

3 Β. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα Τεχνική Έκθεση αφορά τις εργασίες, όπως αυτές περιγράφονται αναλυτικά παρακάτω, που είναι απαραίτητες για σύνδεση Υποδομών της Πανεπιστημιούπολης με το δίκτυο οπτικών ινών του Πανεπιστημίου Πατρών ώστε να είναι πλήρως λειτουργικό. Β1. ΕΚΣΚΑΦΕΣ - ΕΠΙΧΩΣΕΙΣ: ΟΔΕΥΣΗ Νο1 (Κτίριο Η/Υ προς κτίριο Προκλινικών Ιατρικής Σχολής) Η όδευση της απαιτούμενης εκσκαφής μήκους 400 μ. περίπου από τους κόμβους (1) έως (6), θα ξεκινήσει από την οπίσθια πλευρά του νέου κτιρίου του τμήματος Η/Υ και θα ακολουθήσει τη διαδρομή που φαίνεται στην αεροφωτογραφία της Εικόνας 1 για να καταλήξει στο κτίριο των προκλινικών λειτουργιών της Ιατρικής σχολής. Για την όδευση θα απαιτηθεί εκσκαφή χάνδακα πλάτους 0,30 μ. τουλάχιστον και βάθους 0,60μ. Ειδικά από τον κόμβο (1) έως και (2) το βάθος θα είναι 1,00, για προστασία της όδευσης από μελλοντικές εργασίες. Τα προϊόντα της εκσκαφής θα τοποθετηθούν παρακείμενα κατά μήκος της όδευσης, ώστε να επαναχρησιμοποιηθούν για την επίχωση μετά την τοποθέτηση των σωληνώσεων. Τέλος μεταξύ των κόμβων (2) και (6) θα απαιτηθεί κοπή του ασφαλτοτάπητα κατά πλάτος της οδού και καθαίρεση των πλακών του πεζοδρομίου ανάντι Εικόνα 1 : Αποτύπωση της Όδευσης 1 σε αεροφωτογραφία

4 ΟΔΕΥΣΗ Νο2 (Κτίριο Η/Υ προς κτίριο Βιολογικό Καθαρισμό και Βοτανικό Κήπο) Η όδευση της απαιτούμενης εκσκαφής μήκους μ. περίπου από τους κόμβους (1) έως (5) και 200 μ. από τους κόμβους (4) έως (6), θα ξεκινήσει από φρεάτιο πλησίον της περίφραξης του περιβάλλοντα χώρου του νέου κτιρίου των Η/Υ, όπως φαίνεται στην αεροφωτογραφία της Εικόνας 2, για να καταλήξει στις εγκαταστάσεις του Βιολογικού Καθαρισμού και στο κτίριο του Βοτανικού Κήπου (βόρεια πλευρά). Για την όδευση θα απαιτηθεί εκσκαφή χάνδακα πλάτους 0,30 μ. τουλάχιστον και βάθους 0,60μ. Τα προϊόντα της εκσκαφής θα τοποθετηθούν παρακείμενα κατά μήκος της όδευσης, ώστε να επαναχρησιμοποιηθούν για την επίχωση μετά την τοποθέτηση των σωληνώσεων. Στους κόμβους έναρξης και τέλους της εκσκαφής, στα σημεία αλλαγής κατεύθυνσης της όδευσης, καθώς και σε αποστάσεις όχι μεγαλύτερη των 45μ. μεταξύ τους, θα κατασκευαστούν φρεάτια ελέγχου όπως περιγράφονται παρακάτω. Στον τελικό κόμβο (5) θα γίνει διακλάδωση αφενός προς το κτίριο του Βιολογικού Καθαρισμού και αφετέρου προς το μεταλλικό κτίριο εργαστηρίων-αποθήκης. Μεταξύ των κόμβων (2) και (3) η όδευση ακολουθεί την υφιστάμενο δίκτυο σωληνώσεων στη θεμελίωση του τοιχίου της περίφραξης. Στις συνδέσεις με το υφιστάμενο δίκτυο θα κατασκευαστούν επίσης φρεάτια ελέγχου όπως περιγράφονται παρακάτω. Τέλος κατά μήκος των οδεύσεων θα απαιτηθεί κοπή του ασφαλτοτάπητα κατά πλάτος των οδών και καθαίρεση των πλακών του πεζοδρομίου και του ρείθρου ανάντι όπου απαιτείται.

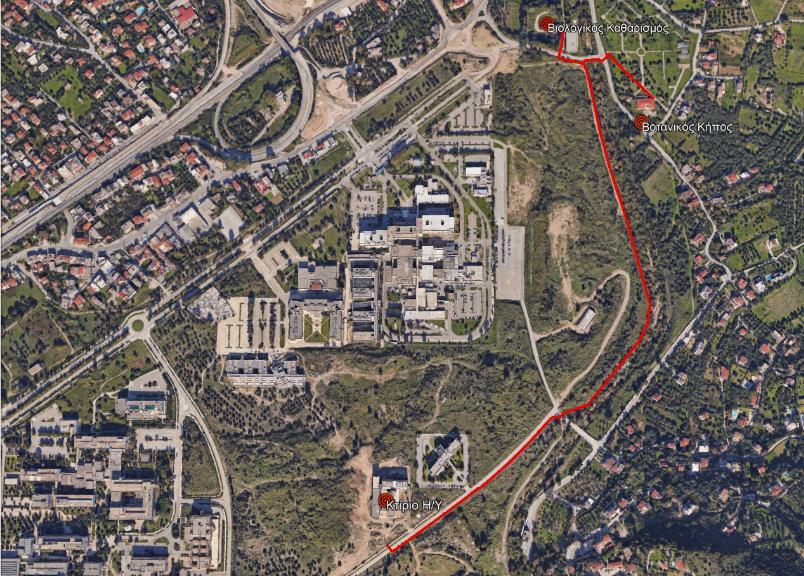

5 Εικόνα 2 : Αποτύπωση Όδευσης 2 σε αεροφωτογραφία ΟΔΕΥΣΗ Νο3 (Κτίριο Βιβλιοθήκη προς Αντλιοστάσια) Η όδευση της απαιτούμενης καλωδίωσης μήκους 470 μ. περίπου από (1) έως (3), θα ξεκινήσει από φρεάτιο πεζοδρομίου στον κόμβο (1) και θα καταλήξει στα αντλιοστάσια στους κόμβους (2) και (3) όπως φαίνεται στην αεροφωτογραφία της Εικόνας 3. Για την όδευση θα απαιτηθεί εκσκαφή χάνδακα πλάτους 0,30 μ. τουλάχιστον και βάθους 0,60μ. Τα προϊόντα της εκσκαφής θα τοποθετηθούν παρακείμενα κατά μήκος της όδευσης, ώστε να επαναχρησιμοποιηθούν για την επίχωση μετά την τοποθέτηση των σωληνώσεων. Τμήμα της όδευσης θα κάνει χρήση υφιστάμενου δικτύου σωληνώσεων στη θεμελίωση του τοιχίου της περίφραξης.

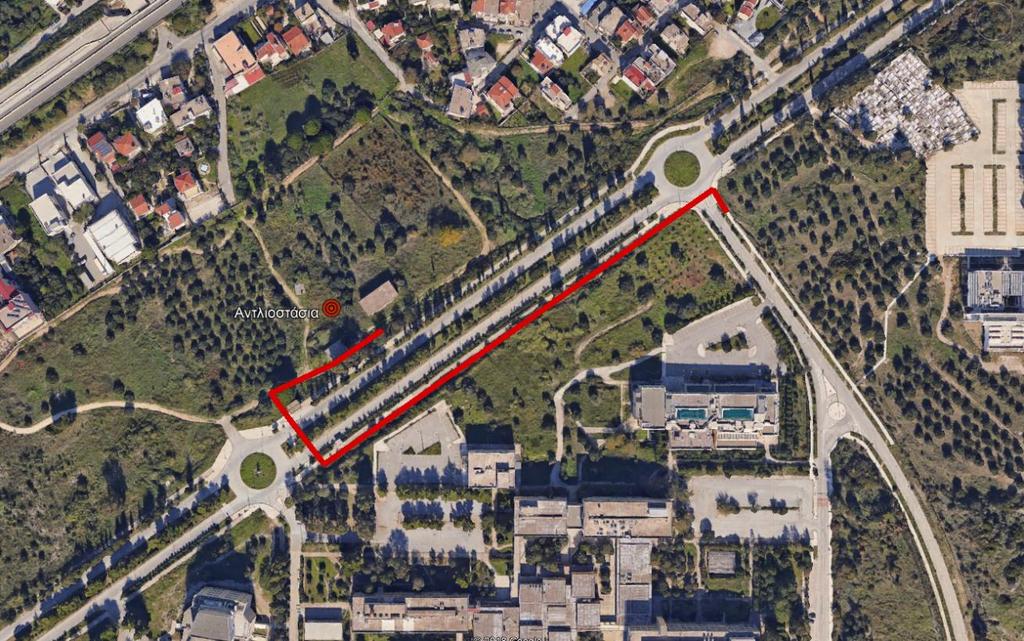

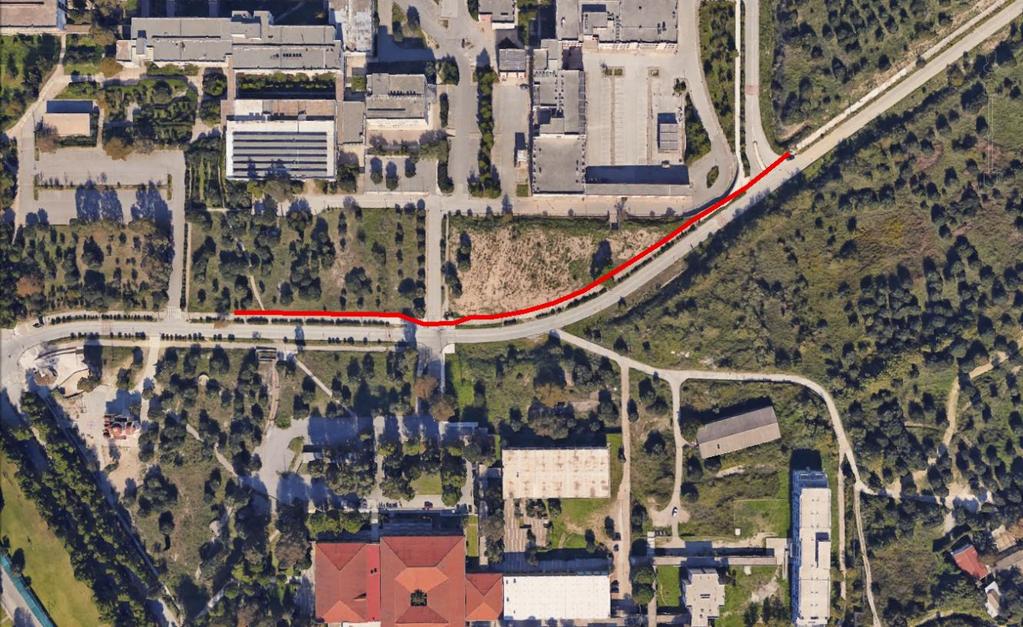

6 1 3 2 Εικόνα 3 : Αποτύπωση Όδευσης 3 σε αεροφωτογραφία ΟΔΕΥΣΗ Νο4 (Κτίριο Πρυτανείας προς Βιβλιοθήκη) Η εκσκαφή της απαιτούμενης όδευσης μήκους 320 μ. περίπου ξεκινά από τον κόμβο (1) κατάντι του Ιερού Ναού όπως φαίνεται στην αεροφωτογραφία της Εικόνας 4 και καταλήγει σε φρεάτιο πεζοδρομίου στον κόμβο (7) τέμνοντας κάθετα την οδό προς Βιβλιοθήκη. Για την όδευση θα απαιτηθεί εκσκαφή χάνδακα πλάτους 0,30 μ. τουλάχιστον και βάθους 0,60μ. Τα προϊόντα της εκσκαφής θα τοποθετηθούν παρακείμενα κατά μήκος της όδευσης, ώστε να επαναχρησιμοποιηθούν για την επίχωση μετά την τοποθέτηση των σωληνώσεων.

7 Εικόνα 4 : Αποτύπωση Όδευσης 4 σε αεροφωτογραφία ΠΙΝΑΚΑΣ ΟΔΕΥΣΕΩΝ - ΕΚΣΚΑΦΩΝ Οδεύσεις Αποστάσεις μεταξύ [m] Παρατηρήσεις [1] 400 Η/Υ προς Ιατρική [2] (1-3) 1350 (2-4) 200 Η/Υ προς Βιολογικό και Βοτανικό Κήπο [3] 470 Βιβλιοθήκη προς Αντλιοστάσιο [4] 320 Πρυτανεία προς Βιβλιοθήκη Οι εκσκαφές θα γίνουν σύμφωνα με την ΕΤΕΠ «Εκσκαφές ορυγμάτων υπόγειων δικτύων». Όλες οι σωληνώσεις των οδεύσεων θα εγκιβωτιστούν σε εξυγιαντική στρώση 20 εκ. στον πυθμένα της εκσκαφής του χάνδακα, με άμμο λατομείου και θα επικαλύπτονται με πλέγμα σήμανσης δικτύων πλάτους 0,30μ. Στους κόμβους έναρξης και τέλους της εκσκαφής, στα σημεία αλλαγής κατεύθυνσης της όδευσης, καθώς και σε αποστάσεις όχι μεγαλύτερη των 45μ. μεταξύ τους, θα κατασκευαστούν φρεάτια ελέγχου διαστάσεων 120Χ80, (Εικόνα 5), έλξης και σύνδεσης καλωδίων από σκυρόδεμα κατηγορίας C12/15, οπλισμένο με δομικό πλέγμα Β500C, με τοιχώματα ελαχίστου πάχους 10 cm για τα φρεάτια έλξης και 15 cm για τα φρεάτια σύνδεσης. Τα φρεάτια δε θα έχουν πυθμένα και θα

8 φέρουν στεγανό κάλυμμα από μπακλαβωτή λαμαρίνα εδραζόμενο σε μεταλλικό πλαίσιο μέσω ελαστικού παρεμβύσματος, με διάταξη μανδάλωσης με χρήση ειδικού εργαλείου και αντισκωριακή προστασία (διπλή στρώση rust primer ψευδαργύρου και διπλή στρώση εποξειδικής βαφής). Εικόνα 5 : Ενδεικτικός τύπος φρεατίου ελέγχου Β2. ΑΣΦΑΛΤΙΚΑ Πριν από οποιαδήποτε εργασία ασφαλτικών, προηγούνται οι εργασίες καθαρισμού του γηπέδου. Κατόπιν ακολουθούν: Κατασκευή πλήρους επιχώματος υπόβασης με υγιή προϊόντα εκσκαφής και κατάλληλα γαιώδη υλικά, όπως προδιαγράφονται στην ΕΤΕΠ , τα οποία θα διαβρέχονται και θα συμπυκνώνονται με κατάλληλα μηχανικά μέσα. Κατασκευή βάσης σε μία στρώση από θραυστά αδρανή υλικά σταθεροποιημένου τύπου της σύμφωνα με την ΕΤΕΠ συμπυκνωμένου πάχους 10 cm. Τοποθέτηση ασφαλτικής προεπάλειψης σύμφωνα με ΕΤΕΠ Ασφαλτική στρώση βάσης πάχους 5 cm. σύμφωνα με την ΕΤΕΠ Ασφαλτική συγκολλητική επάλειψη επί ασφαλτικών στρώσεων με ασφαλτικό διάλυμα τύπου ΜΕ-5 ή καθαρή άσφαλτο ή ασφαλτικό γαλάκτωμα ταχείας διάσπασης. Ασφαλτική στρώση κυκλοφορίας συμπυκνωμένου πάχους 5 cm. με χρήση κοινής ασφάλτου, σύμφωνα με την ΕΤΕΠ

9 Β2. Εργασίες Δικτύων: Η παρούσα Τεχνική Έκθεση αφορά (Α) Την Σύνδεση στο Δίκτυο του Πανεπιστημίου Πατρών συγκεκριμένου αριθμού Συστημάτων Πυρανίχνευσης, και (B) Την Διασύνδεση Κτιρίων της Πανεπιστημιούπολης Ρίου στο υπόλοιπο Δίκτυο του Πανεπιστημίου Πατρών. Αναλυτικότερα: (Α) Σύνδεση στο Δίκτυο του Πανεπιστημίου Πατρών συγκεκριμένου αριθμού Συστημάτων Πυρανίχνευσης Ζητείται από τον ανάδοχο η καλωδιακή σύνδεση στο Δίκτυο Δεδομένων ενενήντα οκτώ (98) Συστημάτων Πυρανίχνευσης που βρίσκονται εγκατεστημένα στο εσωτερικό κτιρίων της Πανεπιστημιούπολης, όπως αυτά αναλυτικά αναφέρονται στον Πίνακα του Παραρτήματος Α. Οι εργασίες θα πραγματοποιηθούν σύμφωνα με όσα προβλέπονται στο Άρθρο 18. Επιπλέον, ζητείται η προμήθεια του ακόλουθου παθητικού δικτυακού εξοπλισμού και λοιπών εξαρτημάτων όδευσης και στερέωσης καλωδίων (σε τοίχους, οροφές, κλπ) προκειμένου να χρησιμοποιηθεί από τον ανάδοχο στα πλαίσια των προαναφερόμενων εργασιών καλωδιακής σύνδεσης των συστημάτων πυρανίχνευσης: (α) Εξήντα (60) Patch Panel τερματισμού καλωδίων χαλκού 4 Cat6 σύμφωνα με τις τεχνικές προδιαγραφές που αναφέρονται στο Άρθρο 11. (β) Δέκα χιλιάδες (10.000) μέτρα καλώδιο χαλκού 4 Cat6 σύμφωνα με τις τεχνικές προδιαγραφές που αναφέρονται στο Άρθρο 12. (γ) Οκτακόσια (800) μέτρα κανάλι πλαστικό σύμφωνα με τα αναφερόμενα στο Άρθρο 13. (δ) Δύο χιλιάδες πεντακόσια (2.500) μέτρα πλαστικό σπιράλ σύμφωνα με τα αναφερόμενα στο Άρθρο 14. (ε) Οκτακόσια (800) μέτρα σωλήνας ευθύγραμμος πλαστικός σύμφωνα με τα αναφερόμενα στο Άρθρο 15. (στ) Χίλια (1.000) τεμάχια μούφας σωλήνας πλαστικής σύμφωνα με τα αναφερόμενα στο Άρθρο 16.

10 (ζ) Εβδομήντα (70) τεμάχια μονωτικής ταινίας σύμφωνα με τα αναφερόμενα στο Άρθρο 17. Ο εξοπλισμός και τα υλικά των (α), (β), (γ), (δ), (ε), (στ) και (ζ) παραπάνω, θα πρέπει να παραδοθεί από τον ανάδοχο στο Πανεπιστήμιο Πατρών πριν την έναρξη των εργασιών της καλωδιακής σύνδεσης των σημείων πυρανίχνευσης. Το αρμόδιο προσωπικό του ΠΠ θα διαθέτει στον ανάδοχο τον απαραίτητο για τις εργασίες παθητικό εξοπλισμό και λοιπά υλικά από τα (α) έως και (ζ), ενώ το μέρος του παθητικού εξοπλισμού και των υλικών που δεν θα χρησιμοποιηθεί, θα παραμείνει στο ΠΠ. (Β) Διασύνδεση Κτιρίων της Πανεπιστημιούπολης Ρίου στο υπόλοιπο Δίκτυο του Πανεπιστημίου Πατρών. Ζητείται από τον ανάδοχο η διασύνδεση συγκεκριμένων κτιρίων της Πανεπιστημιούπολης Ρίου στο υπόλοιπο Δίκτυο του Πανεπιστημίου Πατρών, σύμφωνα μα όσα αναφέρονται στη συνέχεια. Οι οδεύσεις από τις οποίες θα διέλθουν οι αναγκαίες καλωδιώσεις για την πραγματοποίηση των δικτυακών συνδέσεων είτε θα είναι ήδη υφιστάμενες οδεύσεις είτε θα κατασκευαστούν στα πλαίσια της παρούσας όπως προβλέπονται στην Ενότητα «Β1.Οικοδομικές Εργασίες» (είτε από άκρο σε άκρο, είτε κατά τμήματα των οδεύσεων, δηλαδή τμήματα των οδεύσεων είναι ήδη υφιστάμενα ενώ άλλα τμήματα θα κατασκευαστούν στα πλαίσια της παρούσας). Συγκεκριμένα περιλαμβάνονται και ζητείται να υλοποιηθούν οι εξής καλωδιακές συνδέσεις: Σύνδεση Σ1 (α) Σύνδεση οπτικής ίνας μεταξύ του νέου Κτιρίου ΤΜΗΥΠ (Τμήματος Μηχανικών Η/Υ & Πληροφορικής Κ.31) με το κτίριο Προκλινικών Ιατρικής (Κ.25). Σύνδεση Σ2 (α) Σύνδεση οπτικής ϊνας (Σ2α) μεταξύ του κτιρίου του Βιολογικού Καθαρισμού (στο εξής θα καλείται Κ.50) και του νέου Κτιρίου ΤΜΗΥΠ (Τμήματος Μηχανικών Η/Υ & Πληροφορικής Κ31). (β) Σύνδεση οπτικής ϊνας (Σ2β) μεταξύ του κτιρίου του Βιολογικού Καθαρισμού (Κ.50) και του κτιρίου του Βοτανικού Κήπου (στο εξής θα καλείται Κ.51). (γ) Σύνδεση οπτικής ίνας (Σ2γ) μεταξύ του κτιρίου Βιολογικού Καθαρισμού Κ.50 και του διπλανού μεταλλικού κτιρίου Κ.50A.

11 Σύνδεση Σ3 (α) Σύνδεση οπτικής ίνας (Σ3α) μεταξύ του κτιρίου του Αντλιοστασίου Νερού (Ε9) και του κτιρίου ΒΥΠ (Βιβλιοθήκης & Υπηρεσίας Πληροφόρησης) (β) Σύνδεση οπτικής ίνας (Σ3β) μεταξύ του κτιρίου του Αντλιοστασίου Νερού (Ε9) και του αμέσως διπλανού του κτιρίου Ε13 που βρίσκεται προς τα βορειοανατολικά του Ε9). Σύνδεση Σ4 (α) Σύνδεση (Σ4) του Κτιρίου ΒΥΠ (Κ.29) με το Κτίριο Α (Κ.01). Ακολούθως και για διευκόλυνση παραθέτουμε την λίστα με τα κτίρια που αποτελούν άκρα των προαναφερόμενων συνδέσεων και τους αντίστοιχους κωδικούς αριθμούς αναφοράς κάθε κτιρίου: Κωδικός αριθμός Όνομα/Περιγραφή Κτιρίου αναφοράς κτιρίου Κ.01 Κτίριο Α (Διοίκησης ΠΠ Πρυτανείας) Κ.25 Κτίριο Προκλινικών Λειτουργιών Ιατρικής Κ.29 Κτίριο Βιβλιοθήκης & Υπηρεσίας Πληροφόρησης (ΒΥΠ) Κ.31 Κτίριο (νέο) Τμήματος Μηχανικών Υ/Η & Πληροφορικής Κ.50 Κτίριο Βιολογικού Καθαρισμού Κ.50Α Κτίριο πλησίον κτιρίου Βιολογικού Καθαρισμού (μεταλλικό) Κ.51 Κτίριο Βοτανικού Κήπου Ε9 Αντλιοστάσιο Νερού Ε13 Αποθήκη και Χώρος Η/Μ (βορειοανατολικά του Ε9) Επιπλέον, ζητείται η προμήθεια εξήντα (60) patchcords οπτικών ινών σύμφωνα με όσα προβλέπονται στο Άρθρο 9 προκειμένου το αμρόδιο τεχνικό προσωπικό του Πανεπιστημίου Πατρών να μπορέσει να κάνει τις τελικές ενεργοποιήσεις των συνδέσεων (ζεύξεις μεταξύ οπτικών ινών στα panels καθώς και τελικές συνδέσεις με θύρες ενεργού δικτυακού εξοπλισμού).

12 Περιγραφή Υλοποίησης των Συνδέσεων ΣΥΝΔΕΣΗ Σ1 (Κ.25.00Δ-Κ.31.02) Δεδομένα: (α) Στον Κατανεμητή Κ.25.00Δ, ο οποίος βρίσκεται στο ισόγειο του κτιρίου Προκλινικών Ιατρικής (Κ.25) και συγκεκριμένα στο σημείο που φαίνεται σε κάτοψη στο Σχήμα Σ1, υπάρχει ήδη εγκατεστημένο ικρίωμα 19 στο οποίο βρίσκεται ήδη εγκατεστημένος ενεργός και παθητικός εξοπλισμός του Δικτύου Δεδομένων του ΠΠ, και το οποίο εξακολουθεί να διαθέτει επαρκή ελεύθερο χώρο τουλάχιστον 5U για την εγκατάσταση επιπλέον εξοπλισμού (patch panels, wire managers, κλπ) που θα χρειαστεί να τοποθετηθεί μόνιμα στα πλαίσια της παρούσας. (β) Στον Κατανεμητή Κ.31.02, ο οποίος βρίσκεται στον 2 ο όροφο του νέου κτιρίου του Τμήματος Μηχανικών Η/Υ & Πληροφορικής και συγκεκριμένα στο σημείο που φαίνεται σε κάτοψη στο Σχήμα Σ1, υπάρχει ήδη εγκατεστημένο ικρίωμα και γι αυτό ισχύουν όσα ισχύουν και για το υφιστάμενο ικρίωμα του κατανεμητή Κ.25.00Δ, όπως αναφέρθηκαν ακριβώς παραπάνω. (γ) Οποιοδήποτε ενεργός ή παθητικός εξοπλισμός χρειάζεται στα πλαίσια της παρούσας να τοποθετηθεί μόνιμα στα προαναφερόμενα ικριώματα Κ.25.00Δ και Κ.31.02, θα πρέπει να τοποθετηθεί σε αυτά σε σημείο που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. Ζητούνται τα ακόλουθα: 1. Προμήθεια καλωδίου μήκους πεντακοσίων εξήντα (560) μέτρων, εξωτερικού χώρου, σαρανταοκτώ (48) οπτικών ινών Singlemode 9/125μm G.652D, σύμφωνα με τα προβλεπόμενα στο Άρθρο Εγκατάσταση του αμέσως προαναφερόμενου καλωδίου μεταξύ των άκρων Κ.25.00Δ και Κ (των οποίων η μεταξύ τους απόσταση μετράται σε περίπου 500 μέτρα). Το μέρος του καλωδίου που τελικώς θα ξεπερνά την πραγματική απόσταση μεταξύ των δύο άκρων, θα πρέπει να συγκεντρώνεται σε κυκλική δομή, και εξίσου (ίδιο μήκος) στα δύο άκρα. Οι εργασίες θα πρέπει να πραγματοποιηθούν σύμφωνα με τα προβλεπόμενα στο Άρθρο 10 και ακολουθώντας τις παρακάτω αναλυτικότερες οδηγίες:

13 a. Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της διαδρομής του Σχήματος Σ1. Η διαδρομή αυτή περιλαμβάνει τις εσωτερικές στα κτίρια οδεύσεις και , καθώς και την εκτός κτιρίων υπόγεια όδευση η οποία θα υλοποιηθεί μεταξύ των σημείων (3) και (7) του Σχήματος Σ1, όπως αυτή περιγράφεται στην Όδευση Νο1 του «Β1. Οικοδομικές εργασίες» της παρούσας. b. Στα σημεία 3 και 7 του Σχήματος Σ1, και με σκοπό την γεφύρωση εσωτερικών οδεύσεων με την εξωτερική όδευση , θα πρέπει να γίνει προμήθεια και εγκατάσταση γαλβανισμένης σιδηροσωλήνας σύμφωνα με το Άρθρο 7. Και στις δύο περιπτώσεις η εν λόγω σιδηροσωλήνα θα πρέπει να γεφυρώσει - ακολουθώντας τον πιό σύντομο δρόμο - το φρεάτιο δικτύου που θα δημιουργηθεί (βλ. Β1. Οικοδομικές Εργασίες) στην εξωτερική πλευρά του τοίχου του κτιρίου, με την ψευδοροφή στο εσωτερικό του Ισογείου του κτιρίου αυτού (ως σημείο επαφής/τομής της σωλήνας με τον τοίχο ώστε να υπάρξει η γεφύρωση με το εσωτερικό της ψευδοροφής, να επιλεγεί το πλησιέστερο σημείο στην κατακόρυφο του φρεατίου και στο ύψος του τοίχου που βρίσκεται στο μέσον της ψευδοροφής από την πραγματική οροφή του Ισογείου). Σημείωση: Ως Ισόγειο θεωρείται το επίπεδο του κτιρίου το πλησιέστερο στο ορισζόντιο επίπεδο της οροφής του εξωτερικού φρεατίου. Στο σημείο επαφής της σωλήνας με το εξωτερικό φρεάτιο, η γεφύρωση/επαφή των δύο αυτών θα πρέπει να γίνει από την περίμετρο του φρεατίου και κάτω από την επιφάνεια του εδάφους, υπό κάθετη γωνία σε σχέση με την κατακόρυφο, και σε καμία περίπτωση από το πάνω μέρος του φρεατίου. c. Στην εσωτερική διαδρομή 7-8, και στο εσωτερικό της ψευδοροφής του συγκεκριμένου επιπέδου του κτιρίου, θα πρέπει να εγκατασταθεί, σε ευθεία ή τεθλασμένη πορεία, διάτρητη μεταλλική γαλβανισμένη σχάρα (15 μέτρα περίπου) σύμφωνα με τα προβλεπόμενα στο Άρθρο 6, προκειμένου να γεφυρωθεί η όδευση από το σημείο που εισέρχεται στο κτίριο η γαλβανισμένη σιδηροσωλήνα (σημείο 7) που αναφέρθηκε παραπάνω στο (b), με την όδευση από μεταλλική σχάρα που διέρχεται μέσα από την ψευδοροφή του Ισογείου του Κ.25, ώστε να καταλήξει στον χώρο του κατανεμητή Κ.25.00Δ. d. Στο μέρος της εσωτερικής διαδρομής 2-3 που διατρέχει εσωτερική αίθουσα του κτιρίου η οποία γειτνιάζει με το σημείο 3, και στο εσωτερικό της ψευδοροφής του συγκεκριμένου επιπέδου του κτιρίου, θα πρέπει να εγκατασταθεί, σε ευθεία ή τεθλασμένη πορεία, διάτρητη μεταλλική γαλβανισμένη σχάρα (10 μέτρα περίπου) σύμφωνα με τα προβλεπόμενα στο Άρθρο 6, προκειμένου να γεφυρωθεί η όδευση από το σημείο που εισέρχεται στο κτίριο η γαλβανισμένη σιδηροσωλήνα (σημείο 3) που αναφέρθηκε παραπάνω στο (b), με άλλη υφιστάμενη εσωτερική όδευση φτιαγμένη

14 επίσης από διαδοχικές μεταλλικές σχάρες οι οποίες ξεκινούν από το εξωτερικό της πόρτας εισόδου της προαναφερόμενης αίθουσας (δηλ. από την πλευρά του εσωτερικού διαδρόμου του κτιρίου) και χρησιμοποιώντας κατακόρυφες διαδρομές μεταξύ ορόφων, φθάνουν στον κεντρικό κατανεμητή Κ Προμήθεια και εγκατάσταση panel τερματισμού 24 οπτικών ινών, καθώς και τερματισμός του συνόλου των οπτικών ινών σύμφωνα με όσα προβλέπονται στο Άρθρο 4, και στα δύο άκρα (Κ.25.00Δ και Κ.31.02). Ο τερματισμός των ινών στα δύο άκρα θα πρέπει να γίνει με αντιστοιχία μία-προς-μία, δηλαδή κάθε ίνα θα πρέπει να τερματίζεται στην ίδια θέση (ίδια αρίθμηση) στα δύο panels των άκρων της.

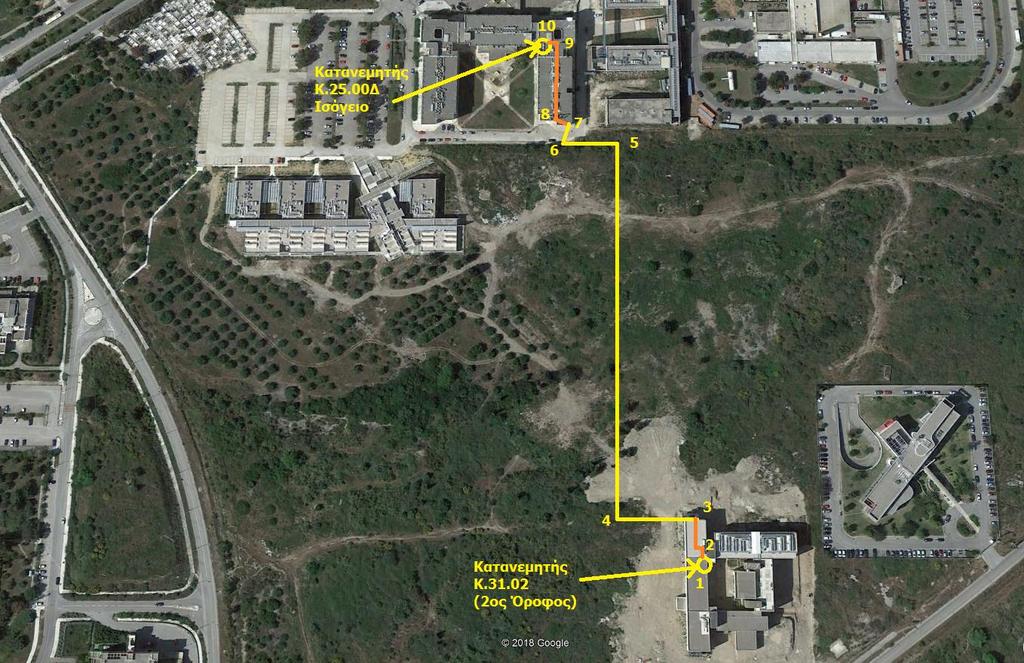

15 Σχήμα Σ1 Περιγραφή Σύνδεσης Σ1 (Κ Κ.25.00Δ)

16 ΣΥΝΔΕΣΗ Σ2α (Κ Κ.50) & Σ2β (Κ.50-Κ.51) & Σ2γ (Κ.50-Κ.50Α) Δεδομένα: (α) Στα κτίρια Κ.50, Κ..50Α και Κ.51, δεν υπάρχουν ικριώματα για την εγκατάσταση ενεργού και παθητικού δικτυακού εξοπλισμού. Τα απαιτούμενα ικριώματα θα τα προμηθεύσει ο ανάδοχος της παρούσας και σύμφωνα με όσα αναφέρονται παρακάτω. (β) Στον Κατανεμητή Κ.31.02, ο οποίος βρίσκεται στον 2 ο όροφο του Κτιρίου ΤΜΗΥΠ και συγκεκριμένα στο σημείο που φαίνεται σε κάτοψη στο Σχήμα Σ2, υπάρχει ήδη εγκατεστημένη συστοιχία ικριωμάτων 19, ένα εκ των οποίων διαθέτει επαρκή ελεύθερο χώρο τουλάχιστον 5U για την εγκατάσταση επιπλέον εξοπλισμού (patch panels, wire managers, κλπ) που θα χρειαστεί να τοποθετηθεί μόνιμα στα πλαίσια της παρούσας. (γ) Οποιοδήποτε ενεργός ή παθητικός εξοπλισμός χρειάζεται στα πλαίσια της παρούσας να τοποθετηθεί μόνιμα στα προαναφερόμενα ικριώματα των κτιρίων Ε9, Ε13 και Κ.29.01, θα πρέπει να τοποθετηθεί σε αυτά σε σημείο τους που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. Ζητούνται τα ακόλουθα: 1. Προμήθεια και εγκατάσταση τριών (3) ικριωμάτων σύμφωνα με τα προβλεπόμενα στο Άρθρο 3. Ένα ικρίωμα θα πρέπει να εγκατασταθεί στο κτίριο Κ.50, ένα στο κτίριο Κ.50Α και ένα στο κτίριο Κ.51. Οποιοδήποτε ενεργός ή παθητικός εξοπλισμός χρειάζεται στα πλαίσια της παρούσας να τοποθετηθεί μόνιμα στα προαναφερόμενα ικριώματα, θα πρέπει να τοποθετηθεί σε αυτά σε σημείο τους που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. 2. Προμήθεια καλωδίου μήκους δύο χιλιάδων εκατό μέτρων (2.100) μέτρων, εξωτερικού χώρου, σαρανταοκτώ (48) οπτικών ινών Singlemode 9/125μm G.652D, σύμφωνα με τα προβλεπόμενα στο Άρθρο 1. Το καλώδιο αυτό θα πρέπει να κοπεί σε τρία (3) τμήματα, ένα καλώδιο (Κ2α) για την σύνδεση Σ2α, ένα καλώδιο (Κ2β) για τη σύνδεση Σ2β, και ένα καλώδιο (Κ2γ) για την σύνδεση Σ2γ.

17 3. Εγκατάσταση του Κ2α μεταξύ των άκρων Κ και Κ.50 (συνολικής απόστασης μέτρων σε κάτοψη), του Κ2β μεταξύ των άκρων Κ.50 και Κ.51 (συνολικής απόστασης 300 μέτρων σε κάτοψη), και του Κ2γ μεταξύ των άκρων Κ.50 και Κ.50Α (20 μέτρων σε κάτοψη). Το μέρος του καλωδίου που τελικώς θα ξεπερνά την πραγματική απόσταση μεταξύ των δύο άκρων σε καθεμία από τις δύο συνδέσεις, θα πρέπει να συγκεντρώνεται σε κυκλική δομή, και εξίσου (ίδιο μήκος) στα δύο άκρα. Επιπλέον, όσον αφορά την σύνδεση Σ2α, θα πρέπει να αφεθεί περίσσεια καλωδίου μήκους τουλάχιστον τριάντα (30) μέτρων (σε κυκλική δομή) σε κάθε άκρο, ενώ στα άκρα των δύο άλλων περιπτώσεων (Κ2β και Κ2γ) η περίσσεια καλωδίου ανά άκρο θα πρέπει να είναι τουλάχιστον είκοσι (20) μέτρα. Οι περίσσειες των καλωδίων θα συγκεντρώνονται στους χώρους των κατανεμητών και δίπλα στα ικριώματα τερματισμού των ινών. Οι εργασίες θα πρέπει να πραγματοποιηθούν σύμφωνα με τα προβλεπόμενα στο Άρθρο 10 και ακολουθώντας τις παρακάτω αναλυτικότερες οδηγίες: a. Σύνδεση Σ2α: Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της διαδρομής του Σχήματος Σ2. Η διαδρομή αυτή περιλαμβάνει την υφιστάμενη εσωτερική στο κτίριο Κ.31 όδευση 1-2-3, καθώς και την εκτός κτιρίων υπόγεια όδευση , της οποίας το τμήμα θα κατασκευαστεί στα πλαίσια της παρούσας όπως περιγράφεται στην Όδευση Νο2 του «Β1. Οικοδομικές εργασίες», ενώ το τμήμα είναι ήδη υφιστάμενη υπόγεια όδευση η οποία διαθέτει ελεύθερες σωλήνες κατάλληλης/επαρκούς διατομής για την διέλευση του νέου καλωδίου οπτικών ινών που ζητείται να εγκατασταθεί μεταξύ Κ και Κ.50. Το τμήμα δεν υφίσταται και θα πρέπει ο ανάδοχος να το υλοποιήσει με χρήση γαλβανισμένης σιδηροσωλήνας (βλ. Άρθρο 7) που θα στερεωθεί πάνω στον εξωτερικό τοίχο του κτιρίου. b. Σύνδεση Σ2β: Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της υπόγειας διαδρομής του Σχήματος Σ2. Η όδευση αυτή θα κατασκευαστεί στα πλαίσια της παρούσας όπως περιγράφεται στην Όδευση Νο2 του «Β1. Οικοδομικές εργασίες» (το τμήμα είναι κοινό με αυτό της σύνδεσης Σ2α, στο οποίο όμως προβλέπεται ότι θα υπάρχει επαρκής διατομή και σωλήνες και την όδευση και του καλωδίου της σύνδεσης Σ2β). c. Σύνδεση Σ2γ: Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της υπόγειας διαδρομής του Σχήματος Σ2. Η όδευση αυτή θα

18 κατασκευαστεί στα πλαίσια της παρούσας όπως περιγράφεται στην Όδευση Νο2 του «Β1. Οικοδομικές εργασίες». d. Στα σημεία 12, 13 και 17 του Σχήματος Σ2, και με σκοπό την γεφύρωση του εσωτερικού του κάθε κτιρίου με την εξωτερική όδευση (φρεάτια εξωτερικά των συγκεκριμένων κτιρίων) θα πρέπει να γίνει προμήθεια και εγκατάσταση γαλβανισμένης σιδηροσωλήνας (συνολικού μήκους 15 μέτρων και για τις τρεις περιπτώσεις αθροιστικά) σύμφωνα με το Άρθρο 7. Και στις τρεις περιπτώσεις η εν λόγω σιδηροσωλήνα θα πρέπει να γεφυρώσει - ακολουθώντας τον πιό σύντομο δρόμο - το φρεάτιο δικτύου που θα δημιουργηθεί (βλ. Β1. Οικοδομικές Εργασίες) στην εξωτερική πλευρά του τοίχου του κτιρίου, με το εσωτερικό του κτιρίου αυτού, σε σημείο του τοίχου που θα υποδειχθεί από το αρμόδιο προσωπικό του ΠΠ. Σημείωση: Στο σημείο επαφής της σωλήνας με το εξωτερικό φρεάτιο, η γεφύρωση/επαφή των δύο αυτών θα πρέπει να γίνει από την περίμετρο του φρεατίου και κάτω από την επιφάνεια του εδάφους, υπό κάθετη γωνία σε σχέση με την κατακόρυφο, και σε καμία περίπτωση από το πάνω μέρος του φρεατίου. 4. Προμήθεια και εγκατάσταση των ακόλουθων panels οπτικών ινών: a. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π31-50) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Κ.31. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ2α (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. b. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π50-31) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Κ.50. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ2α (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. c. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π50-51) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Κ.50. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ2β (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5.

19 d. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π51-50) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Κ.51. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ2β (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. e. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π50-50Α) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Κ.50. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ2γ (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. f. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π50Α-50) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Κ.50Α. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ2γ (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. Σημείωση: Οι ίνες κάθε σύνδεσης (Σ2α, Σ2β, Σ2γ) θα πρέπει να τερματίζονται στα άκρα τους με αντιστοιχία μία-προς-μία (στην ίδια θέση στα panels των δύο άκρων και με την ίδια αρίθμηση, και έτσι ώστε η σύνδεση κάθε ίνας να είναι πλήρως λειτουργική από άκρο σε άκρο). 5. Προμήθεια τριών (3) Ethernet Μεταγωγέων σύμφωνα με τα προβλεπόμενα στο Άρθρο 8. Ο ένας θα εγκατασταθεί στο ικρίωμα του κτιρίου Κ.50, ο δεύτερος στο ικρίωμα του κτιρίου Κ.50Α, και ο τρίτος στο ικρίωμα του κτιρίου Κ.51. Η ρύθμιση και τοποθέτηση των μεταγωγέων στα ικριώματα αυτά θα γίνει από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών.

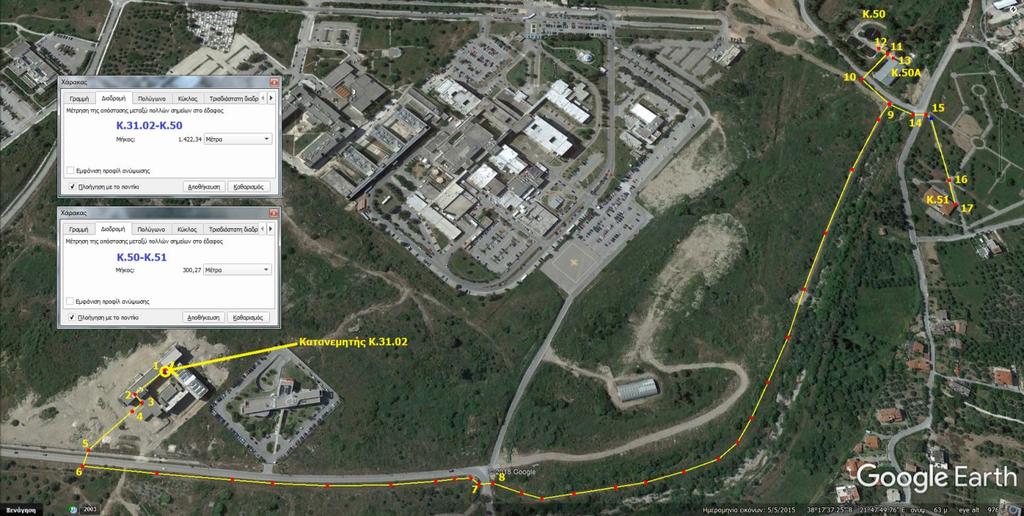

20 Σχήμα Σ2 Περιγραφή Σύνδεσης Σ2 (Κ Κ.50, Κ.50-Κ.51, Κ.50-Κ.50Α)

21 ΣΥΝΔΕΣΗ Σ3α (E9-Κ.29.01) & Σ3β (E9-E13) Δεδομένα: (α) Στα κτίρια Ε9 και Ε13, στη φάση της υλοποίησης της παρούσας θα υπάρχει ήδη εγκατεστημένο επιδαπέδιο μεταλλικό ικρίωμα 19 και ύψους τουλάχιστον 15U (ένα ικρίωμα σε κάθε κτίριο), χωρίς εγκατεστημένο ενεργό ή παθητικό εξοπλισμό σε αυτό, δηλαδή με όλο το χώρο διαθέσιμο για τον αναγκαίο ενεργό ή/και παθητικό εξοπλισμό (patch panels, wire managers, Ethernet switch, κλπ) που θα χρειαστεί να τοποθετηθεί μόνιμα στα πλαίσια της παρούσας. Τα συγκεκριμένα ικριώματα είναι ήδη διαθέσιμα και θα μεταφερθούν εγκαίρως στα εν λόγω κτίρια από το αρμόδιο προσωπικό του ΠΠ. (β) Στον Κατανεμητή Κ.29.01, ο οποίος βρίσκεται στον 1 ο όροφο του Κτιρίου ΒΥΠ και συγκεκριμένα στο σημείο που φαίνεται σε κάτοψη στο Σχήμα Σ3, υπάρχει ήδη εγκατεστημένη συστοιχία ικριωμάτων 19, ένα εκ των οποίων διαθέτει επαρκή ελεύθερο χώρο τουλάχιστον 5U για την εγκατάσταση επιπλέον εξοπλισμού (patch panels, wire managers, κλπ) που θα χρειαστεί να τοποθετηθεί μόνιμα στα πλαίσια της παρούσας. (γ) Οποιοδήποτε ενεργός ή παθητικός εξοπλισμός χρειάζεται στα πλαίσια της παρούσας να τοποθετηθεί μόνιμα στα προαναφερόμενα ικριώματα των κτιρίων Ε9, Ε13 και Κ.29.01, θα πρέπει να τοποθετηθεί σε αυτά σε σημείο τους που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. Ζητούνται τα ακόλουθα: 6. Προμήθεια καλωδίου μήκους χιλίων εκατόν πενήντα (1.150) μέτρων, εξωτερικού χώρου, σαράντα οκτώ (48) οπτικών ινών Singlemode 9/125μm G.652D, σύμφωνα με τα προβλεπόμενα στο Άρθρο 1. Το καλώδιο αυτό θα πρέπει να κοπεί σε δύο τμήματα, ένα (καλώδιο Κ3α) για την σύνδεση Σ3α και ένα (καλώδιο Κ3β) για την σύνδεση Σ3β. 7. Εγκατάσταση του Κ3α μεταξύ των άκρων Ε9 και Κ.29.01, και του Κ3β μεταξύ των άκρων Ε9 και Ε13 (των οποίων αθροιστικά οι μεταξύ τους αποστάσεις σε κάτοψη η οποία όμως δεν αποτυπώνει υψομετρικές διαφορές - μετράται σε περίπου μέτρα. Το μέρος του καλωδίου που τελικώς θα ξεπερνά την πραγματική απόσταση μεταξύ των δύο άκρων σε καθεμία από τις δύο συνδέσεις, θα πρέπει να συγκεντρώνεται σε κυκλική δομή, και εξίσου (ίδιο μήκος) στα δύο

22 άκρα. Ειδικά όσον αφορά την σύνδεση Σ3α, θα πρέπει να αφεθεί περίσσεια καλωδίου μήκους τριάντα (30) μέτρων (σε κυκλική δομή) μέσα στο εσωτερικό των υφιστάμενων φρεατίων στα σημεία 12 και 14 του Σχήματος Σ3 (30 μέτρα περίσσειας καλωδίου σε καθένα από τα δύο αυτά φρεάτια). Όσον αφορά τα σημεία Ε9 και Ε13, η περίσσεια του καλωδίου στα άκρα θα πρέπει να είναι τουλάχιστον δέκα (10) μέτρα ανά άκρο. Οι εργασίες θα πρέπει να πραγματοποιηθούν σύμφωνα με τα προβλεπόμενα στο Άρθρο 10 και ακολουθώντας τις παρακάτω αναλυτικότερες οδηγίες: a. Σύνδεση Σ3α: Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της διαδρομής του Σχήματος Σ3. Η διαδρομή αυτή περιλαμβάνει τις υφιστάμενες εσωτερικές στα κτίρια οδεύσεις , καθώς και την εκτός κτιρίων υπόγεια όδευση , της οποίας το τμήμα θα κατασκευαστεί στα πλαίσια της παρούσας όπως περιγράφεται στην Όδευση Νο3 του «Β1. Οικοδομικές εργασίες». Το τμήμα είναι ήδη υφιστάμενη υπόγεια όδευση η οποία διαθέτει ελεύθερες σωλήνες κατάλληλης/επαρκούς διατομής για την διέλευση του νέου καλωδίου οπτικών ινών που ζητείται να εγκατασταθεί μεταξύ Ε9 και Κ b. Σύνδεση Σ3β: Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της υπόγειας διαδρομής του Σχήματος Σ3. Η όδευση αυτή θα κατασκευαστεί στα πλαίσια της παρούσας όπως περιγράφεται στην Όδευση Νο3 του «Β1. Οικοδομικές εργασίες». c. Στα σημεία 12, 13, 14 και 15 υπάρχουν παλαιά φρεάτια (στιβαρής κατασκευής), τα οποία φέρουν βαρύ μεταλλικό καπάκι. d. Στη διαδρομή υπάρχουν συνολικά έξι (6) σωλήνες PVC Φ110, από τις οποίες θα χρησιμοποιηθεί σωλήνα που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. Ομοίως, στην διαδρομή 14-15, υπάρχουν τέσσερεις (4) σωλήνες PVC Φ110, και από αυτές θα χρησιμοποιηθεί σωλήνα που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. e. Στο σημείο 15 υπάρχει κατακόρυφη μεταλλική σωλήνα επαρκούς διατομής που συνδέει το φρεάτιο που βρίσκεται στην εξωτερική πλευρά του κτιρίου, με το εσωτερικό της ψευδοροφής του Ισογείου του κτιρίου αυτού, από την οποία ωστόσο διέρχονται και άλλα καλώδια οπτικών ινών ΚΡΙΣΙΜΗΣ σημασίας για την λειτουργία του Δικτύου του ΠΠ, τα οποία θα πρέπει να προσεχθούν

23 ιδιαιτέρως ώστε να μην προκληθεί οποιαδήποτε ζημιά ή καταπόνηση από τις εργασίες διέλευσης/εγκατάστασης του νέου καλωδίου οπτικών ινών. f. Από το σημείο 15 εντός της ψευδοροφής έως και το σημείο 16 που επίσης βρίσκεται εντός της ίδιας ψευδοροφής (ίδιο επίπεδο/στάθμη του κτιρίου), υπάρχουν μεταλλικές σχάρες οι οποίες μπορούν και πρέπει να χρησιμοποιηθούν για την όδευση/εγκατάσταση του νέου καλωδίου. g. Το σημείο 17 βρίσκεται έναν όροφο (διαφορά στάθμης περίπου 4 μέτρα) πάνω από το σημείο 16 και στην ίδια κατακόρυφο. Μεταξύ 16 και 17 υπάρχει κατακόρυφα εγκατεστημένη διάτρητη μεταλλική σχάρα, μέσα από την οποία θα πρέπει να διέλθει και το νέο καλώδιο οπτικών ινών. h. Η διαδρομή βρίσκεται στην ψευδοροφή του 1 ου ορόφου του κτιρίου ΒΥΠ και κατά το μήκος της υπάρχει ήδη εγκατεστημένη διάτρητη μεταλλική σχάρα από την οποία πρέπει να διέλθει το νέο καλώδιο οπτικών ινών μέχρι το τελικό σημείο 18 στο οποίο βρίσκεται και το ικρίωμα στο οποίο θα τερματιστεί το καλώδιο. i. Στα σημεία 1 και 3 του Σχήματος Σ3, και με σκοπό την γεφύρωση του εσωτερικού του κάθε κτιρίου με την εξωτερική όδευση (φρεάτιο ακριβώς στα σημεία 1 και 3, στην εξωτερική πλευρά του κάθε κτιρίου), θα πρέπει να γίνει προμήθεια και εγκατάσταση γαλβανισμένης σιδηροσωλήνας (μήκους 3 μέτρων για κάθε σημείο, δηλαδή συνολικά έως 6 μέτρα) σύμφωνα με το Άρθρο 7. Και στις δύο περιπτώσεις η εν λόγω σιδηροσωλήνα θα πρέπει να γεφυρώσει - ακολουθώντας τον πιο σύντομο δρόμο - το φρεάτιο δικτύου που θα δημιουργηθεί (βλ. Β1. Οικοδομικές Εργασίες) στην εξωτερική πλευρά του τοίχου του κτιρίου, με το εσωτερικό του κτιρίου αυτού, σε ύψος που θα υποδειχθεί από το αρμόδιο προσωπικό του ΠΠ. Σημείωση: Στο σημείο επαφής της σωλήνας με το εξωτερικό φρεάτιο, η γεφύρωση/επαφή των δύο αυτών θα πρέπει να γίνει από την περίμετρο του φρεατίου και κάτω από την επιφάνεια του εδάφους, υπό κάθετη γωνία σε σχέση με την κατακόρυφο, και σε καμία περίπτωση από το πάνω μέρος του φρεατίου. 8. Προμήθεια και εγκατάσταση των ακόλουθων panels οπτικών ινών: a. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π9-29) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Ε9. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ3α

24 (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. b. Ένα (1) panel τερματισμού 24 οπτικών ινών (Panel Π29-9) σύμφωνα με τα προβλεπόμενα στο Άρθρο 4, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του Κ Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ3α (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), και συγκεκριμένα οι ίδιες δώδεκα ίνες με αυτές που θα τερματιστούν στο άλλο άκρο (Ε9) και με αντιστοιχία μία-προς-μία (στην ίδια θέση στα panels και με την ίδια αρίθμηση ώστε η σύνδεση κάθε ίνας να είναι πλήρως λειτουργική από άκρο σε άκρο). c. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π9-13) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Ε9. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ3β (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5. d. Ένα (1) panel τερματισμού 6 οπτικών ινών (Panel Π13-9) σύμφωνα με τα προβλεπόμενα στο Άρθρο 5, το οποίο θα πρέπει να εγκατασταθεί στο ικρίωμα του κτιρίου Ε13. Σ αυτό θα πρέπει να τερματιστούν τουλάχιστον δώδεκα (12) ίνες από το καλώδιο οπτικών ινών της σύνδεσης Σ3β (τουλάχιστον από δύο διαφορετικά tubes του καλωδίου), επίσης σύμφωνα με όσα προβλέπονται στο Άρθρο 5, και συγκεκριμένα οι ίδιες δώδεκα ίνες με αυτές που θα τερματιστούν στο άλλο άκρο (Ε9) και με αντιστοιχία μίαπρος-μία (στην ίδια θέση στα panels και με την ίδια αρίθμηση ώστε η σύνδεση κάθε ίνας να είναι πλήρως λειτουργική από άκρο σε άκρο). 9. Προμήθεια δύο (2) Ethernet Μεταγωγέων σύμφωνα με τα προβλεπόμενα στο Άρθρο 8. Ο ένας θα εγκατασταθεί στο ικρίωμα του κτιρίου Ε9 και ο δεύτερος στο ικρίωμα του κτιρίου Ε13. Η ρύθμιση και τοποθέτηση των μεταγωγέων στα ικριώματα αυτά θα γίνει από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών.

25 Σχήμα Σ3 Περιγραφή Σύνδεσης Σ3 (E13-E9 και Ε9-K.29.01)

26 ΣΥΝΔΕΣΗ Σ4 (Κ.01.00Α-Κ.29.01) Δεδομένα: (α) Στον Κατανεμητή Κ.01.00Α, ο οποίος βρίσκεται στο ισόγειο του Κτιρίου Α (Διοίκησης ΠΠ Πρυτανείας) και συγκεκριμένα στο σημείο που φαίνεται σε κάτοψη στο Σχήμα Σ4, υπάρχει ήδη εγκατεστημένο ικρίωμα 19 στο οποίο βρίσκεται ήδη εγκατεστημένος ενεργός και παθητικός εξοπλισμός του Δικτύου Δεδομένων του ΠΠ, και το οποίο εξακολουθεί να διαθέτει επαρκή ελεύθερο χώρο τουλάχιστον 3U για την εγκατάσταση επιπλέον εξοπλισμού (patch panels, wire managers, κλπ) που θα χρειαστεί να τοποθετηθεί μόνιμα στα πλαίσια της παρούσας. (β) Στον Κατανεμητή Κ.29.01, ο οποίος βρίσκεται στον 1 ο όροφο του Κτιρίου ΒΥΠ και συγκεκριμένα στο σημείο που φαίνεται σε κάτοψη στο Σχήμα Σ4, υπάρχει ήδη εγκατεστημένη συστοιχία ικριωμάτων 19, ένα εκ των οποίων διαθέτει επαρκή ελεύθερο χώρο τουλάχιστον 5U για την εγκατάσταση επιπλέον εξοπλισμού (patch panels, wire managers, κλπ) που θα χρειαστεί να τοποθετηθεί μόνιμα στα πλαίσια της παρούσας. (γ) Οποιοδήποτε ενεργός ή παθητικός εξοπλισμός χρειάζεται στα πλαίσια της παρούσας να τοποθετηθεί μόνιμα στα προαναφερόμενα ικριώματα Κ.01.00Α και Κ.29.01, θα πρέπει να τοποθετηθεί σε αυτά σε σημείο τους που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. Ζητούνται τα ακόλουθα: 10. Προμήθεια καλωδίου μήκους χιλίων (1.000) μέτρων, εξωτερικού χώρου, σαράντα οκτώ (48) οπτικών ινών Singlemode 9/125μm G.652D, σύμφωνα με τα προβλεπόμενα στο Άρθρο Εγκατάσταση του αμέσως προαναφερόμενου καλωδίου μεταξύ των άκρων Κ.01.00Α και Κ (των οποίων η μεταξύ τους απόσταση σε κάτοψη η οποία όμως δεν αποτυπώνει υψομετρικές διαφορές - μετράται σε περίπου 870 μέτρα, όπως φαίνεται και στο Σχήμα Σ4). Το μέρος του καλωδίου που τελικώς θα ξεπερνά την πραγματική απόσταση μεταξύ των δύο άκρων, θα πρέπει να συγκεντρώνεται σε κυκλική δομή, και εξίσου (ίδιο μήκος) στα δύο άκρα. Οι εργασίες θα πρέπει να πραγματοποιηθούν σύμφωνα με τα προβλεπόμενα στο Άρθρο 10 και ακολουθώντας τις παρακάτω αναλυτικότερες οδηγίες:

27 a. Η όδευση του καλωδίου θα πρέπει να πραγματοποιηθεί μέσω της διαδρομής του Σχήματος Σ4. Η διαδρομή αυτή περιλαμβάνει τις υφιστάμενες εσωτερικές στα κτίρια οδεύσεις 1-2 και , καθώς και την εκτός κτιρίων υπόγεια όδευση , της οποίας το τμήμα θα κατασκευαστεί στα πλαίσια της παρούσας όπως περιγράφεται στην Όδευση Νο4 του «Β1. Οικοδομικές εργασίες», ενώ τα υπόλοιπα δύο τμήματα και είναι ήδη υφιστάμενες υπόγειες οδεύσεις οι οποίες διαθέτουν ελεύθερες σωλήνες κατάλληλης/επαρκούς διατομής για την διέλευση του νέου καλωδίου οπτικών ινών που ζητείται να εγκατασταθεί μεταξύ Κ.01.00Α και Κ b. Η διαδρομή 1-2 περιλαμβάνει όδευση από ψευδοροφές του Ισογείου του Κτιρίου Α καθώς και κατέβασμα στο υπόγειο του κτιρίου από το οποίο εξέρχεται στο σημείο 2. c. Στα σημεία 2, 3, 4, 5, 6 και 7 υπάρχουν παλαιά/υφιστάμενα φρεάτια με μεταλλικό καπάκι. Ομοίως, στα σημεία 13, 14 και 15 υπάρχουν παλαιά φρεάτια (διαφορετικής και πιο στιβαρής κατασκευής από τα φρεάτια 2, 3, 4, 5, 6 και 7), τα οποία φέρουν βαρύ μεταλλικό καπάκι. d. Στη διαδρομή υπάρχουν συνολικά έξι (6) σωλήνες PVC Φ110, από τις οποίες θα χρησιμοποιηθεί σωλήνα που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. Ομοίως, στην διαδρομή 14-15, υπάρχουν τέσσερεις (4) σωλήνες PVC Φ110, και από αυτές θα χρησιμοποιηθεί σωλήνα που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών. e. Στο σημείο 15 υπάρχει κατακόρυφη μεταλλική σωλήνα επαρκούς διατομής που συνδέει το φρεάτιο που βρίσκεται στην εξωτερική πλευρά του κτιρίου, με το εσωτερικό της ψευδοροφής του Ισογείου του κτιρίου αυτού, από την οποία ωστόσο διέρχονται και άλλα καλώδια οπτικών ινών ΚΡΙΣΙΜΗΣ σημασίας για την λειτουργία του Δικτύου του ΠΠ, τα οποία θα πρέπει να προσεχθούν ιδιαιτέρως ώστε να μην προκληθεί οποιαδήποτε ζημιά ή καταπόνηση από τις εργασίες διέλευσης/εγκατάστασης του νέου καλωδίου οπτικών ινών. f. Από το σημείο 15 εντός της ψευδοροφής έως και το σημείο 16 που επίσης βρίσκεται εντός της ίδιας ψευδοροφής (ίδιο επίπεδο/στάθμη του κτιρίου), υπάρχουν μεταλλικές σχάρες οι οποίες μπορούν και πρέπει να χρησιμοποιηθούν για την όδευση/εγκατάσταση του νέου καλωδίου.

28 g. Το σημείο 17 βρίσκεται έναν όροφο (διαφορά στάθμης περίπου 4 μέτρα) πάνω από το σημείο 16 και στην ίδια κατακόρυφο. Μεταξύ 16 και 17 υπάρχει κατακόρυφα εγκατεστημένη διάτρητη μεταλλική σχάρα, μέσα από την οποία θα πρέπει να διέλθει και το νέο καλώδιο οπτικών ινών. h. Η διαδρομή βρίσκεται στην ψευδοροφή του 1 ου ορόφου του κτιρίου ΒΥΠ και κατά το μήκος της υπάρχει ήδη εγκατεστημένη διάτρητη μεταλλική σχάρα από την οποία πρέπει να διέλθει το νέο καλώδιο οπτικών ινών μέχρι το τελικό σημείο 18 στο οποίο βρίσκεται και το ικρίωμα στο οποίο θα τερματιστεί το καλώδιο. 12. Προμήθεια και εγκατάσταση panel τερματισμού 24 οπτικών ινών, καθώς και τερματισμός του συνόλου των οπτικών ινών σύμφωνα με όσα προβλέπονται στο Άρθρο 4, και στα δύο άκρα (Κ.01.00Α και Κ.29.01), δηλαδή ένα panel για κάθε άκρο. Ο τερματισμός των ινών στα δύο άκρα (στα εν λόγω panels) θα πρέπει να γίνει με αντιστοιχία μία-προς-μία, δηλαδή κάθε ίνα θα πρέπει να τερματίζεται στην ίδια θέση (ίδια αρίθμηση) στα δύο panels των άκρων της.

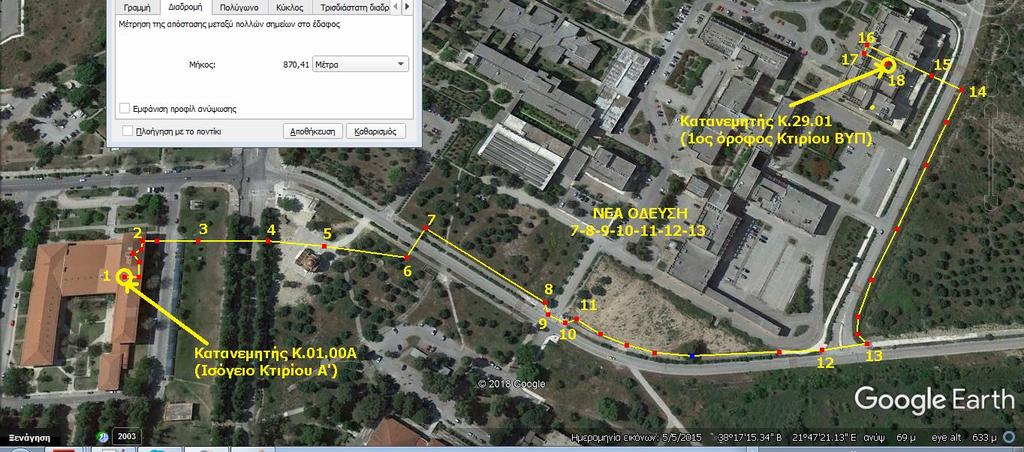

29 Σχήμα Σ4 Περιγραφή Σύνδεσης Σ4 (Κ.01.00Α-Κ.29.01)

30 ΑΡΘΡΑ: ΥΛΙΚΑ - ΕΞΟΠΛΙΣΜΟΣ - ΕΡΓΑΣΙΕΣ ΑΡΘΡΟ 1 - ΚΑΛΩΔΙΟ ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ, 48 ΟΠΤΙΚΩΝ ΙΝΩΝ SINGLEMODE 9/125μm G.652D. Καλώδιο οπτικών ινών Loose-tube, εξωτερικού χώρου (Outdoor) για εγκατάσταση εντός σωλήνων διαμέτρου μεγαλύτερης ή ίσης με Φ40, με χαλύβδινη επένδυση για αντιτρωκτική προστασία (corrugated steel tape armoured), με προστασία απέναντι στην υγρασία (water blocking), και με τα ακόλουθα χαρακτηριστικά: (α) Tensile strength (shortm term - installation) >=2500N (κατά IEC E1) (β) Crush resistance (short term) > 2400N/10cm (κατά IEC E3) (γ) Καμπύλη λυγισμού (bending) καλύτερη από 20xD (κατά IEC E11) (δ) Αντοχή στο νερό (water tightness) (κατά IEC F5b) (καθόλου νερό σε έλεγχο ίνας 3m, στήλης νερού 1m, διάρκειας 24h) Επιπλέον, το καλώδιο θα πρέπει (α) να περιέχει τουλάχιστον σαράντα οκτώ (48) ίνες single-mode 9/125μm, τύπου ITU-T G.652D, (β) να περιλαμβάνει τουλάχιστον τέσσερεις (4) διαφορετικούς σωληνίσκους (tubes), στους οποίους θα επιμερίζεται/κατανέμεται ισόποσα το σύνολο των ινών του καλωδίου, (γ) να είναι ενιαίο από άκρο σε άκρο κάθε ζητούμενης σύνδεσης που θα εγκατασταθεί/υλοποιηθεί, δηλαδή να μην αποτελεί ένωση δύο ή περισσότερων καλωδίων. ΑΡΘΡΟ 2 - ΣΩΛΗΝΑ HDPE ΔΙΑΤΟΜΗΣ Φ40 Σωλήνα HDPE για την δημιουργία υπόγειας σωλήνωσης μεταξύ κάθε ζεύγους διαδοχικών φρεατίων ελέγχου. Η σωλήνα θα πρέπει να πληροί τα ακόλουθα τεχνικά χαρακτηριστικά: Α/Α Τεχνικό Χαρακτηριστικό Απαίτηση 1. Υλικό κατασκευής Υψηλής πυκνότητας πολυαιθυλένιο (HDPE) 2. Διατομή Φ40 (40mm) Ίδια σε όλο το μήκος της κάθε σωλήνας. 3. Αντοχή στη συμπίεση 750N (Type 750) 4. Αντοχή στην κρούση Κατηγορία N 5. Αντοχή στην θερμοκρασία 0 ο C έως +40 o C 6. Αντοχή στη γήρανση >=5 χρόνια (αντοχή στην υπεριώδη ηλιακή ακτινοβολία (UV))

31 7. Αντιτρωκτική προστασία Να διαθέτει απωθητικό (οπωσδήποτε οικολογικό) υλικό στο εσωτερικό ή εξωτερικό τοίχωμα, το οποίο να είναι μη ελκυστική τροφή για τρωκτικά. 8. Μείωση τριβών Να είναι ειδικής κατασκευής ή να έχει ειδικό υλικό στην εσωτερική της επιφάνεια, ώστε επιταχύνει την όδευση των καλωδίων μέσω σημαντικής μείωσης των τριβών. 9. Κατ ελάχιστον ΕΝ Πληρούμενα/Υποστηριζόμενα 2006/95/ΕK (LVD) Πρότυπα, Οδηγίες και 2011/65/ΕΕ (RoHS) Κανονισμοί EK/1907/2006 (REACH) (ή τουλάχιστον ισοδύναμοι αυτών) 10. Έλεγχος δοκιμών Θα πρέπει να συνοδεύονται από πιστοποιητικό ελέγχου/δοκιμών από ανεξάρτητο και διεθνούς κύρους/εμβέλειας φορέα (δεν αρκεί οποιοδήποτε πιστοποιητικό προσφέρεται βάσει ελέγχων που πραγματοποιεί ο ίδιος ο κατασκευαστής). 11. Τάπα προστασίας Οι σωλήνες θα πρέπει να συνοδεύονται από τάπες προστασίας (του ίδιου κατασκευαστή που κατασκευάζει και την σωλήνα) οι οποίες θα μπορούν να κλείνουν εντελώς στεγανά την σωλήνα και στα δύο άκρα της. Σημείωση: Ο Ανάδοχος απαιτείται να παραδώσει τάπες προστασίας (δύο για κάθε σωλήνα) για την μία από τις δύο σωλήνες που θα εγκαταστήσει μεταξύ κάθε δύο διαδοχικών φρεατίων, δηλαδή για το μισό πλήθος σωλήνων που θα εγκαταστήσει συνολικά, συν τουλάχιστον δύο επιπλέον τάπες προστασίας ως εφεδρεία. Μεταξύ δύο διαδοχικών φρεατίων ελέγχου κατά το μήκος μίας υπόγειας όδευσης/διαδρομής (όπως αυτές καθορίζονται και περιγράφονται στο «Β1. Οικοδομικές Εργασίες») θα πρέπει να εγκαθίσταται ενιαία σωλήνα δηλαδή να μην αποτελείται από σύναψη/συρραφή μικρότερου μήκους σωλήνων, και να είναι ίδιας διατομής σε όλο της το μήκος (μεταξύ διαδοχικών φρεατίων). Σε περίπτωση που μεταξύ δύο διαδοχικών φρεατίων ελέγχου ζητείται να εγκατασταθούν περισσότερες από μία σωλήνες, τότε η συγκεκριμένη απαίτηση θα πρέπει να ισχύει για κάθε μία σωλήνα χωριστά, δηλαδή κάθε μία σωλήνα θα πρέπει να είναι ενιαία από το ένα φρεάτιο έως το αμέσως γειτονικό του. Το σύνολο των σωλήνων που θα χρησιμοποιηθούν για την συνολική όδευση θα πρέπει να

32 είναι του ιδίου κατασκευαστή. ΑΡΘΡΟ 3 - ΕΠΙΤΟΙΧΟ ΙΚΡΙΩΜΑ Επίτοιχο Διπλό-Αρθρωτό Ικρίωμα (Rack) Εσωτερικού Χώρου IP-20 για την εγκατάσταση ενεργού και παθητικού δικτυακού εξοπλισμού. Το ικρίωμα θα πρέπει να πληροί τις ακόλουθες τεχνικές προδιαγραφές: 1. Εξωτερικές Διαστάσεις: a. 60cm <= Πλάτος <= 80cm b. 55cm <= Βάθος <= 65cm c. 60cm <= Ύψος <= 70cm 2. Θέσεις εγκατάστασης εξοπλισμού >= 12U 3. Βάρος Ικριώματος <=40Kgr 4. Ανοιγόμενο αθρωτό οπίσθιο τμήμα 19" με κλειδαριά ασφαλείας για την εύκολη και γρήγορη εγκατάσταση. 5. Μπροστινή πόρτα με κρύσταλλο (secure) πάχους >=5mm και κλειδαριά ασφαλείας 6. Αφαιρούμενη πόρτα με επιλογή κατεύθυνσης ανοίγματος (Αριστερά - Δεξιά) 7. Αποσπώμενα (2) "πλαϊνά καλύμματα" με μηχανισμούς απασφάλισης κουμπωτούς και επιπλέον κλειδαριές ασφαλείας για την εύκολη πρόσβαση στο εσωτερικό μέρος του Rack. 8. Ρυθμιζόμενες τέσσερεις (4) κολώνες (ικριώματα 19") στήριξης εξοπλισμού εμπρός - πίσω τέτοιες που να: α) Διαθέτουν αριθμημένη σήμανση ανά U. β) Έχουν δύο σειρές κατακόρυφων εγκοπών 19" (εμπρόσθια και πλαϊνή) για την τοποθέτηση εξοπλισμού. γ) Έχουν υποστεί ειδική επεξεργασία λείανσης στις αιχμές τους για να προστατεύουν τόσο τον εξοπλισμό όσο και τον εγκαταστάτη κατά την τοποθέτηση. 9. Δύο (2) βοηθητικές ρυθμιζόμενες οριζόντιες γωνίες στήριξης συσκευών 1U (αριστερά - δεξιά). 10. Τουλάχιστον τέσσερεις (4) είσοδοι (οι μισές άνω & οι άλλες μισές κάτω) για την εύκολη διέλευση και ταξινόμηση των καλωδίων (με ανοίγματα στην οροφή και στην βάση του δαπέδου από πλαστικές αποσπώμενες προστατευτικές τάπες καλωδίων). 11. Πλαϊνές εγκοπές στήριξης καλωδίων. 12. Εξαερισμός (άνω & κάτω). 13. Έτοιμες αναμονές για τουλάχιστον (2) ανεμιστήρες εξαερισμού. 14. Να διαθέτει κεντρικό σημείο γείωσης (με βίδα ασφαλείας) καθώς και καλώδιο γείωσης στο εσωτερικό των ικριωμάτων 19" (κολώνες).

33 15. Δυνατότητα επίτοιχης στήριξης με τέσσερεις (4) οπίσθιες υποδοχές στήριξης (με βίδες & upat μεταλλικά - βαρέως τύπου). 16. Υλικό: Λαμαρίνα πάχους ~ 1,5mm 17. Βαφή: Ηλεκτροστατική πολυεστερικής πούδρας (Χρώμα Σκούρο, κατά προτίμηση Ανθρακί) 18. Κατασκευασμένο σύμφωνα με τις ακόλουθες προδιαγραφές: (α) EN :2009+A1:2011 (β) DIN EN 12532:1999 (γ) 89/336 EEC EMC (δ) EN (ε) EN ( IK 08) Περιλαμβάνονται όλα τα απαραίτητα μικροϋλικά και εξαρτήματα ώστε το ικρίωμα να είναι πλήρως έτοιμο και λειτουργικό για την εγκατάσταση ενεργού και παθητικού δικτυακού εξοπλισμού σε αυτό. Επίσης, περιλαμβάνεται και οποιαδήποτε εργασία και μικροϋλικά προκειμένου να τοποθετηθεί σε τοίχο εσωτερικού χώρου, σε σημείο που θα υποδειχθεί από το αρμόδιο προσωπικό του Πανεπιστημίου Πατρών, και σε ύψος όχι μεγαλύτερο από 3μέτρα από το δάπεδο του χώρου αυτού. ΑΡΘΡΟ 4 PANEL & ΤΕΡΜΑΤΙΣΜΟΣ 24 ΟΠΤΙΚΩΝ ΙΝΩΝ Patch Panel (enclosure) τερματισμού οπτικών ινών, ύψους 1U, για εγκατάσταση σε ικρίωμα 19, και με δυνατότητα τερματισμού είκοσι τεσσάρων (24) ζευγών (συνολικά 48) οπτικών ινών Singlemode με duplex connectors τύπου LC. Περιλαμβάνονται όλα τα αναγκαία εξαρτήματα και μικροϋλικά (pigtails,connectors, κλπ) προκειμένου να μπορεί και να πραγματοποιηθεί (α) η εγκατάσταση του panel σε ικρίωμα, (β) ο τερματισμός του συνόλου των σαράντα οκτώ (48) ινών, και (γ) η πιστοποίηση και τεκμηρίωση της καλής λειτουργίας του συνόλου των τερματισμών οπτικών ινών. Περιλαμβάνονται οι εργασίες για τα (α), (β) και (γ) παραπάνω. ΆΡΘΡΟ 5 - PANEL ΤΕΡΜΑΤΙΣΜΟΥ 6 ΟΠΤΙΚΩΝ ΙΝΩΝ Patch Panel (enclosure) τερματισμού οπτικών ινών, ύψους 1U, για εγκατάσταση σε ικρίωμα 19, και με δυνατότητα τερματισμού τουλάχιστον έξι (6) ζευγών (συνολικά 12) οπτικών ινών Singlemode με duplex connectors τύπου LC. Περιλαμβάνονται όλα τα αναγκαία εξαρτήματα και μικροϋλικά (pigtails, connectors, κλπ) προκειμένου να μπορεί και να πραγματοποιηθεί (α) η εγκατάσταση του panel σε ικρίωμα, (β) ο τερματισμός του συνόλου των δώδεκα (12) ινών, και (γ)

34 η πιστοποίηση και τεκμηρίωση της καλής λειτουργίας του συνόλου των τερματισμών οπτικών ινών. Περιλαμβάνονται οι εργασίες για τα (α), (β) και (γ) παραπάνω. ΆΡΘΡΟ 6 - ΔΙΑΤΡΗΤΗ ΜΕΤΑΛΛΙΚΗ ΓΑΛΒΑΝΙΣΜΕΝΗ ΣΧΑΡΑ Διάτρητη μεταλλική γαλβανισμένη σχάρα καλωδίων πλάτους >=50mm και ύψους >=35mm. Συμπεριλαμβάνονται (α) τα μικροϋλικά και λοιπά εξαρτήματα εγκατάστασης/στερέωσης σε τοίχο ή οροφή (αναλόγως τι απαιτείται), όπως π.χ. βάσεις, ντίζες, κλπ., (β) τα μεταλλικά γαλβανισμένα καπάκια σχάρας που θα πρέπει να τοποθετούνται σε όλο το μήκος της σχάρας, και (γ) όλες οι εργασίες εγκατάστασης της σχάρας (και με το καπάκι αυτής) ΆΡΘΡΟ 7 ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΓΑΛΒΑΝΙΣΜΕΝΗΣ ΣΙΔΕΡΟΣΩΛΗΝΑΣ Περιλαμβάνονται (α) η προμήθεια γαλβανισμένης σιδηροσωλήνας, (β) οι εργασίες εγκατάστασής της (τοποθέτησης και πάκτωσης/στερέωσης) πάνω σε εξωτερικούς τοίχους ή στην επιφάνεια του εδάφους, και (γ) η προμήθεια όλων των αναγκαίων μικροϋλικών και εξαρτημάτων που θα απαιτηθούν για την εγκατάστασή της. Η γαλβανισμένη σιδηροσωλήνα θα πρέπει να έχει εσωτερική διατομή κυκλικής μορφής και εξωτερικής διαμέτρου τουλάχιστον 100mm (και όχι μεγαλύτερης από 120mm), ελάχιστο πάχος 3mm (και όχι μεγαλύτερο από 5mm), το γαλβάνισμά της να είναι κατά DIN 2444 με πάχος γαλβανίσματος >=400 g/m2, και να είναι ενιαία (δηλαδή να αποτελείται από ένα μόνο κομμάτι) όταν το απαιτούμενο μήκος της είναι μικρότερο ή ίσο από πέντε (5) μέτρα, εκτός και
