1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΜΗΧΑΝΟΡΓΑΝΩΣΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ, ΜΕΛΕΤΩΝ ΚΑΙ ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ Τμήμα Προγραμματισμού και Μελετών ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ με τίτλο: «Πρόσθετες ηλεκτρολογικές εργασίες και εργασίες διαμόρφωσης της αίθουσας συνεδριάσεωντηλεδιάσκεψης του 3 ου ορόφου του Κέντρου Περιβαλλοντικής και Μοριακής Υδροβιολογίας του Α.Π.Θ. στο Αγγελοχώρι» ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Το έργο αφορά την υλοποίηση των απαραίτητων οικοδομικών και ηλεκτρομηχανολογικών εργασιών για την μετατροπή της μεγάλης αίθουσας του 3 ου ορόφου του εργαστηρίου Υδροβιολογίας στο Αγγελοχώρι, σε αίθουσα συνεδριάσεων-τηλεδιασκέψεων. Μια γενική όψη του χώρου εργασιών διακρίνεται στο παρακάτω σχήμα. Σχήμα: 1.Αυλάκι 2.Συμπαγής μεταλλική γαλβανισμένη λαμαρίνα 3. Γραφείο 4.Πολύπριζο γραφείου 5.Κανάλι επίτοιχο 80x50 6.Κανάλι επίτοιχο 25x25 7.Ηλεκτρολογικός πίνακας αίθουσας 8.Πρίζες οροφής για σύνδεση projector Στο χώρο θα τοποθετηθούν δύο ομάδες έξι διπλών σειρών γραφείου σύμφωνα με τη διάταξη του σχήματος. Στην επιφάνεια των γραφείων θα εγκατασταθούν ειδικά πολύπριζα-κονσόλες στα οποία θα μπορούν να ενσωματωθούν πρίζες ρεύματος και δεδομένων. Τα καλώδια των πριζών (ρεύματος και δεδομένων) θα οδεύουν προς τον προορισμό τους ως εξής: από το κεντρικό πολύπριζο-κονσόλα Α Ρ Ι ΣΤΟΤΕΛΕΙ Ο ΠΑ ΝΕ ΠΙ ΣΤ Η ΜΙ Ο ΘΕ Σ ΣΑ Λ Ο ΝΙ Κ ΗΣ Θ Ε ΣΣΑ Λ Ο ΝΙ Κ Η Τ ηλ. Κ έ ν τ ρ ο w w w. aut h. g r

2 δεδομένων και ρεύματος που θα στερεωθεί σε κάθε διπλή σειρά γραφείου, τα καλώδια θα εισέρχονται μέσω οπής στην επιφάνεια του γραφείου στην οριζόντια τραβέρσα του γραφείου και στη συνέχεια θα εξέρχονται από την πλαϊνή οπή αυτής και μέσω του διάκενου μεταξύ των δύο γραφείων και οπής στη γαλβανισμένη λαμαρίνα (με ελαστικό προστατευτικό περιμετρικά της οπής), θα οδηγούνται στο ενδοδαπέδιο κανάλι. Από εκεί θα κατευθύνονται, μέσω ξεχωριστών πλαστικών ενδοδαπέδιων καναλιών αρχικά και επίτοιχου καναλιού με διαχωριστικό τμηματοποίησης στη συνέχεια, προς τον πίνακα τροφοδοσίας του χώρου και την τηλεπικοινωνιακή καμπίνα του κτιρίου αντίστοιχα. Η διαδρομή αποτυπώνεται στο παρακάτω σχήμα. Εξαιτίας της μορφής των γραφείων, τα οποία παρόλο που θα πακτωθούν στο δάπεδο, εντούτοις δεν αποκλείεται η μετακίνησή τους, δημιουργείται η ανάγκη διάθεσης πρόσθετου μήκους καλωδίου εντός της τραβέρσας των γραφείων (τουλάχιστον 1m), έτσι ώστε να είναι εφικτές μικρομετακινήσεις των τελευταίων. Η πάκτωση των γραφείων θα γίνει μόνο στα σημεία που εφάπτονται με τους διαδρόμους (ώστε να μην γίνει διάτρηση στο σημείο επαφής με τη μεταλλική γαλβανισμένη λαμαρίνα) ενώ μεταξύ τους θα συνδέονται σταθερά με μεταλλικές λάμες. Επίσης για λόγους ασφαλείας οι γραμμές ρεύματος που καταλήγουν στα γραφεία θα ασφαλιστούν με μικροαυτόματο διαρροής. Τα ειδικά υλικά καθώς και οι κατασκευαστικές λεπτομέρειες του έργου περιγράφονται στους παρακάτω πίνακες.

3 Υλικά Αριθμός εμφάνισης σχέδιο 4 στο Εικόνα Πολύμπριζο κενό Πολύμπριζο με διάφορα στοιχεία (ενδεικτική εικόνα) Επεξήγηση-παρατηρήσεις Πολύπριζο-κονσόλα γραφείου κενό 8 στοιχείων τύπου modular που μπορεί να δεχθεί πρίζες τύπου schuko και πρίζες δικτύου. Μαζί παρέχονται τα απαραίτητα εξαρτήματα στήριξης πάνω σε γραφείο καθώς και τα στοιχεία κάλυψης των κενών θέσεων. Διπλή πρίζα schuko συμβατή με πολύπριζο-κονσόλα γραφείου Ενδοδαπέδιο κανάλι και κάλυμμα από PVC διαστάσεων (πλάτος-ύψος) 50x28mm μαζί με τα απαραίτητα εξαρτήματα στερέωσής του, για την διέλευση καλωδίων δεδομένων Πλαστικό κανάλι από PVC με αποσπώμενο καπάκι διαστάσεων 25x25mm

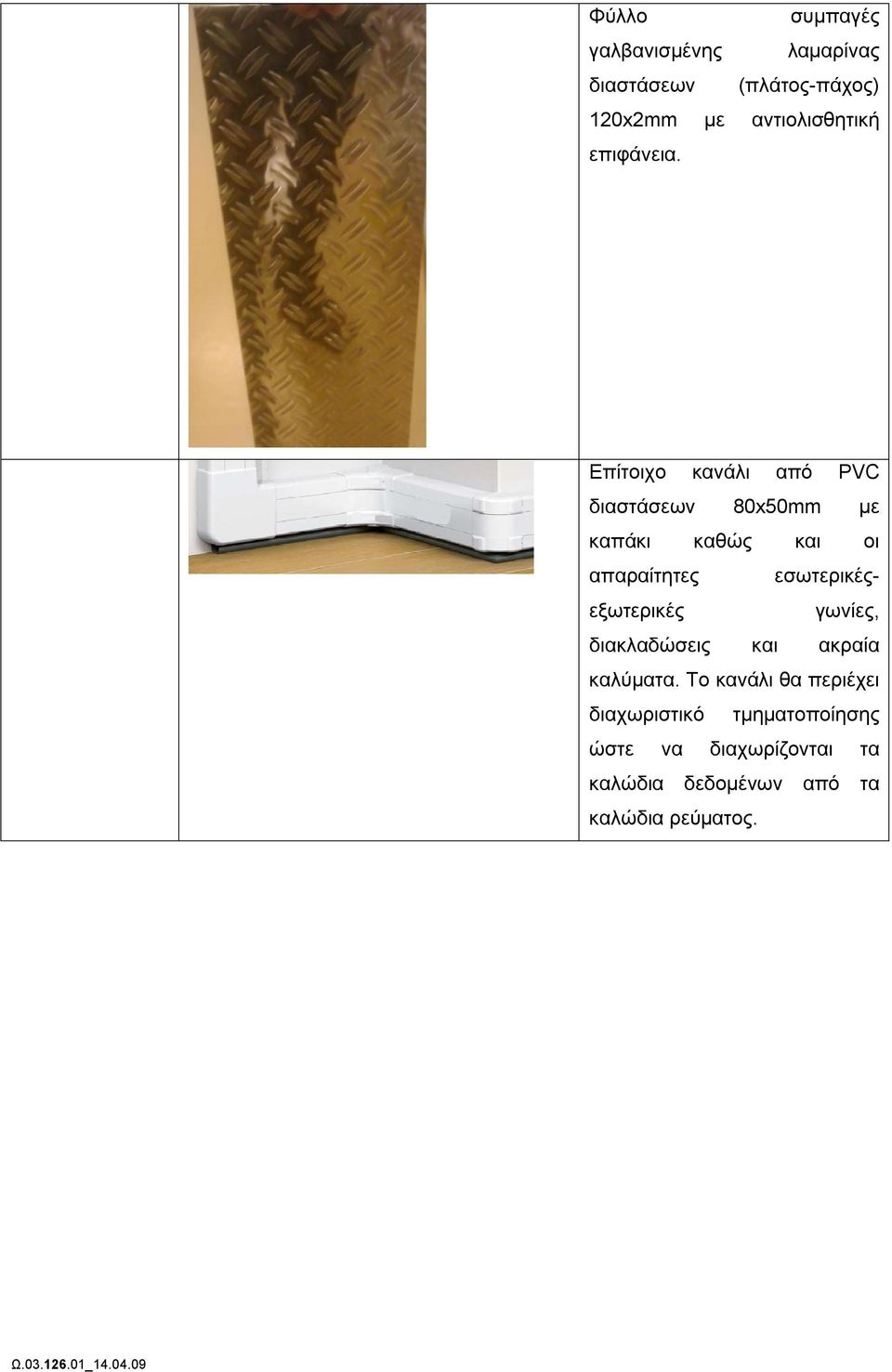

4 Φύλλο συμπαγές γαλβανισμένης λαμαρίνας διαστάσεων (πλάτος-πάχος) 120x2mm με αντιολισθητική επιφάνεια. Επίτοιχο κανάλι από PVC διαστάσεων 80x50mm με καπάκι καθώς και οι απαραίτητες εσωτερικέςεξωτερικές γωνίες, διακλαδώσεις και ακραία καλύματα. Το κανάλι θα περιέχει διαχωριστικό τμηματοποίησης ώστε να διαχωρίζονται τα καλώδια δεδομένων από τα καλώδια ρεύματος.

5 Κατασκευαστικές λεπτομέρειες Εικόνα Επεξήγηση-παρατηρήσεις Λεπτομέρεια της πορείας του καλωδίου. Το αυλάκι στο δάπεδο θα έχει πλάτος 80mm και βάθος 30mm ενώ θα χαραχτεί με χρήση τροχού για την δημιουργία όσο το δυνατόν λιγότερων ζημιών στα υπάρχοντα πλακάκια. Η μεταλλική γαλβανισμένη λαμαρίνα θα έχει πλάτος 120mm ώστε να είναι 30% μεγαλύτερη από το διαμορφωμένο αυλάκι και θα στερεωθεί με βίδες στο δάπεδο (βλ. και επόμενη εικόνα). Στο μεγάλο κανάλι διαστάσεων (50x28mm) θα τοποθετηθούν τα καλώδια δεδομένων ενώ στο μικρό (25x25) το καλώδιο ρεύματος. Τα κανάλια είναι πλήρως προσβάσιμα με αφαίρεση του συμπαγούς φύλλου γαλβανισμένης λαμαρίνας, το οποίο θα στερεωθεί με βίδες, ενώ μπορούν να φιλοξενήσουν μελλοντικές επεκτάσεις.

6 Χρονική πορεία των επιμέρους εργασιών α) Διάνοιξη των αυλακιών με τροχό στις προκαθορισμένες διαδρομές που καθορίζονται στο συνημμένο υπό κλίμακα σχέδιο. β) Τοποθέτηση των ενδοδαπέδιων καναλιών και των καλωδίων εντός αυτών καθώς και των συμπαγών φύλλων γαλβανισμένης λαμαρίνας, των επίτοιχων καναλιών και των καναλιών οροφής. Εγκατάσταση δύο πριζών στην οροφή της αίθουσας (για σύνδεση projector) μέσω της διαδρομής που αποτυπώνεται στο υπό κλίμακα σχέδιο, στις προκαθορισμένες θέσεις (είναι ιδιαίτερα σημαντική η τοποθέτηση των πριζών στις ακριβείς θέσεις που δίνονται ώστε η προβολή της εικόνας των projectors να είναι η προβλεπόμενη). γ) Τοποθέτηση των γραφείων από τον προμηθευτή στην τελική τους θέση (δεν αφορά το παρόν έργο-θα απαιτήσει διακοπή των εργασιών του παρόντος έργου) δ) Στερέωση των πολύπριζων τύπου κονσόλας, σύνδεση των καλωδίων ρεύματος και υλοποίηση των ηλεκτρολογικών εργασιών. ε) Τοποθέτηση και τερματισμός πριζών δικτύου μέσα από το ήδη διαμορφωμένο δίκτυο (δεν αφορά το παρόν έργο). Θεσσαλονίκη, 15/4/2011 Ο συντάξας Θεσσαλονίκη, 15/4/2011 Η Προϊσταμένη του Τμήματος Προγραμματισμού και Μελετών ΘΕΩΡΗΘΗΚΕ Θεσσαλονίκη, 15/4/2011 Ο Προϊστάμενος της Δ/νσης Προγραμματισμού, Μελετών και Εκτέλεσης Έργων Μουρατίδης Ευστράτιος Μηχανολόγος Μηχανικός Χρυσούλα Ιωαννίδου Αρχιτέκτων Μηχανικός Γεώργιος Ιορδανίδης Ηλεκτρολόγος Μηχανικός
