Σας ευχαριστούμε για την εμπιστοσύνη σας. Κωνσταντίνος Κουρούπης Πρόεδρος και Διευθύνων Σύμβουλος

Transcript

1

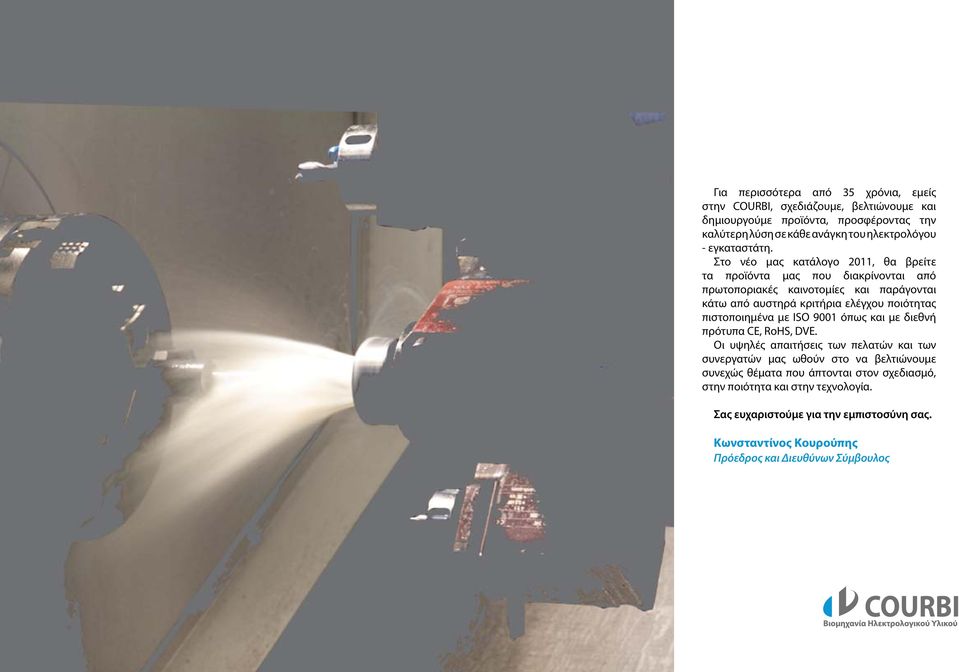

2 Για περισσότερα από 35 χρόνια, εμείς στην COURBI, σχεδιάζουμε, βελτιώνουμε και δημιουργούμε προϊόντα, προσφέροντας την καλύτερη λύση σε κάθε ανάγκη του ηλεκτρολόγου - εγκαταστάτη. Στο νέο μας κατάλογο 2011, θα βρείτε τα προϊόντα μας που διακρίνονται από πρωτοποριακές καινοτομίες και παράγονται κάτω από αυστηρά κριτήρια ελέγχου ποιότητας πιστοποιημένα με ISO 9001 όπως και με διεθνή πρότυπα CE, RoHS, DVE. Οι υψηλές απαιτήσεις των πελατών και των συνεργατών μας ωθούν στο να βελτιώνουμε συνεχώς θέματα που άπτονται στον σχεδιασμό, στην ποιότητα και στην τεχνολογία. Σας ευχαριστούμε για την εμπιστοσύνη σας. Κωνσταντίνος Κουρούπης Πρόεδρος και Διευθύνων Σύμβουλος

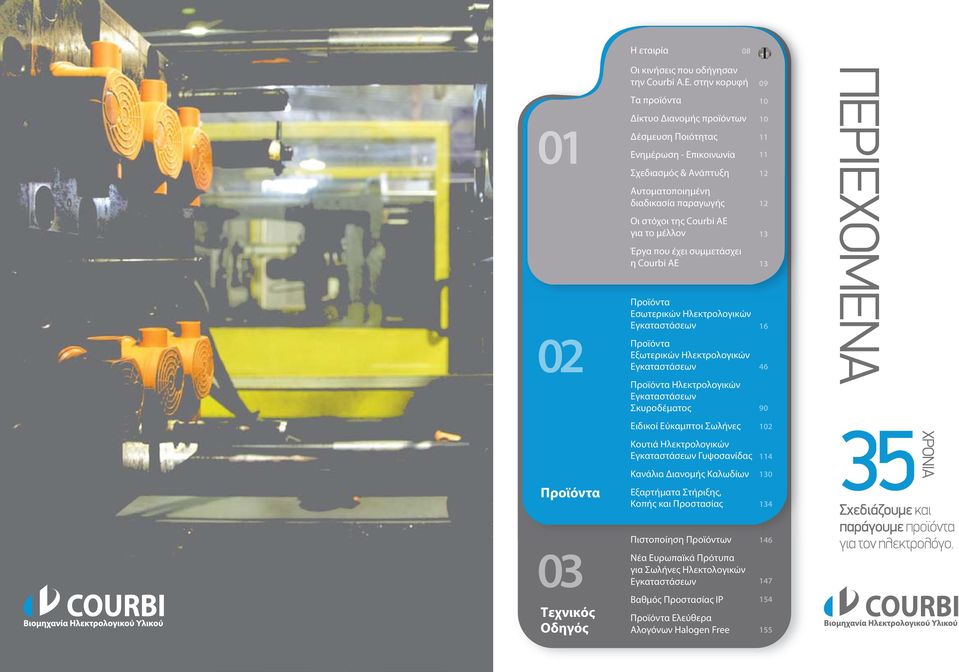

3 Η εταιρία Προϊόντα Οι κινήσεις που οδήγησαν την Courbi A.E. στην κορυφή Τα προϊόντα Δίκτυο Διανομής προϊόντων Δέσμευση Ποιότητας Ενημέρωση - Επικοινωνία Σχεδιασμός & Ανάπτυξη Αυτοματοποιημένη διαδικασία παραγωγής Οι στόχοι της Courbi ΑΕ για το μέλλον Έργα που έχει συμμετάσχει η Courbi ΑΕ Προϊόντα Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Προϊόντα Εξωτερικών Ηλεκτρολογικών Εγκαταστάσεων Προϊόντα Ηλεκτρολογικών Εγκαταστάσεων Σκυροδέματος Ειδικοί Εύκαμπτοι Σωλήνες Κουτιά Ηλεκτρολογικών Εγκαταστάσεων Γυψοσανίδας Κανάλια Διανομής Καλωδίων Εξαρτήματα Στήριξης, Κοπής και Προστασίας Τεχνικός Οδηγός Πιστοποίηση Προϊόντων Νέα Ευρωπαϊκά Πρότυπα για Σωλήνες Ηλεκτολογικών Εγκαταστάσεων Βαθμός Προστασίας ΙΡ Προϊόντα Ελεύθερα Αλογόνων Halogen Free

4 01 Εταιρική Παρουσίαση

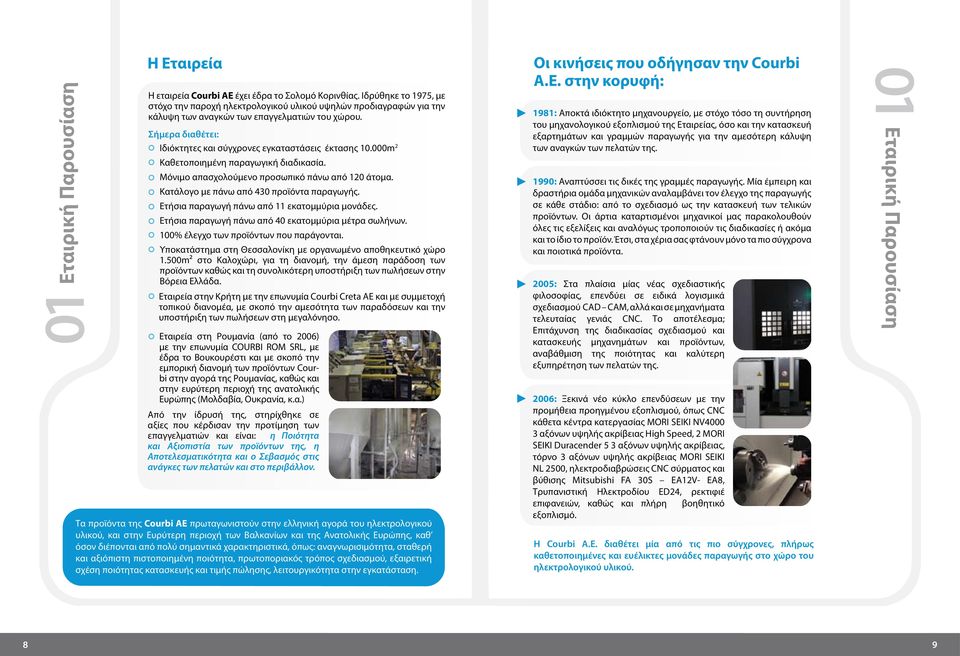

5 Εταιρική Παρουσίαση 01 Η Εταιρεία Η εταιρεία Courbi ΑΕ έχει έδρα το Σολομό Κορινθίας. Ιδρύθηκε το 1975, με στόχο την παροχή ηλεκτρολογικού υλικού υψηλών προδιαγραφών για την κάλυψη των αναγκών των επαγγελματιών του χώρου. Σήμερα διαθέτει: Ιδιόκτητες και σύγχρονες εγκαταστάσεις έκτασης m 2 Καθετοποιημένη παραγωγική διαδικασία. Μόνιμο απασχολούμενο προσωπικό πάνω από 120 άτομα. Κατάλογο με πάνω από 430 προϊόντα παραγωγής. Ετήσια παραγωγή πάνω από 11 εκατομμύρια μονάδες. Ετήσια παραγωγή πάνω από 40 εκατομμύρια μέτρα σωλήνων. 100% έλεγχο των προϊόντων που παράγονται. Υποκατάστημα στη Θεσσαλονίκη με οργανωμένο αποθηκευτικό χώρο 1.500m² στο Καλοχώρι, για τη διανομή, την άμεση παράδοση των προϊόντων καθώς και τη συνολικότερη υποστήριξη των πωλήσεων στην Βόρεια Ελλάδα. Εταιρεία στην Κρήτη με την επωνυμία Courbi Creta ΑΕ και με συμμετοχή τοπικού διανομέα, με σκοπό την αμεσότητα των παραδόσεων και την υποστήριξη των πωλήσεων στη μεγαλόνησο. Εταιρεία στη Ρουμανία (από το 2006) με την επωνυμία COURBI ROM SRL, με έδρα το Βουκουρέστι και με σκοπό την εμπορική διανομή των προϊόντων Courbi στην αγορά της Ρουμανίας, καθώς και στην ευρύτερη περιοχή της ανατολικής Ευρώπης (Μολδαβία, Ουκρανία, κ.α.) Από την ίδρυσή της, στηρίχθηκε σε αξίες που κέρδισαν την προτίμηση των επαγγελματιών και είναι: η Ποιότητα και Αξιοπιστία των προϊόντων της, η Αποτελεσματικότητα και ο Σεβασμός στις ανάγκες των πελατών και στο περιβάλλον. Τα προϊόντα της Courbi ΑΕ πρωταγωνιστούν στην ελληνική αγορά του ηλεκτρολογικού υλικού, και στην Ευρύτερη περιοχή των Βαλκανίων και της Ανατολικής Ευρώπης, καθ όσον διέπονται από πολύ σημαντικά χαρακτηριστικά, όπως: αναγνωρισιμότητα, σταθερή και αξιόπιστη πιστοποιημένη ποιότητα, πρωτοποριακός τρόπος σχεδιασμού, εξαιρετική σχέση ποιότητας κατασκευής και τιμής πώλησης, λειτουργικότητα στην εγκατάσταση. Οι κινήσεις που οδήγησαν την Courbi A.E. στην κορυφή: 1981: Αποκτά ιδιόκτητο μηχανουργείο, με στόχο τόσο τη συντήρηση του μηχανολογικού εξοπλισμού της Εταιρείας, όσο και την κατασκευή εξαρτημάτων και γραμμών παραγωγής για την αμεσότερη κάλυψη των αναγκών των πελατών της. 1990: Αναπτύσσει τις δικές της γραμμές παραγωγής. Μία έμπειρη και δραστήρια ομάδα μηχανικών αναλαμβάνει τον έλεγχο της παραγωγής σε κάθε στάδιο: από το σχεδιασμό ως την κατασκευή των τελικών προϊόντων. Οι άρτια καταρτισμένοι μηχανικοί μας παρακολουθούν όλες τις εξελίξεις και αναλόγως τροποποιούν τις διαδικασίες ή ακόμα και το ίδιο το προϊόν. Έτσι, στα χέρια σας φτάνουν μόνο τα πιο σύγχρονα και ποιοτικά προϊόντα. 2005: Στα πλαίσια μίας νέας σχεδιαστικής φιλοσοφίας, επενδύει σε ειδικά λογισμικά σχεδιασμού CAD CAM, αλλά και σε μηχανήματα τελευταίας γενιάς CNC. Το αποτέλεσμα; Επιτάχυνση της διαδικασίας σχεδιασμού και κατασκευής μηχανημάτων και προϊόντων, αναβάθμιση της ποιότητας και καλύτερη εξυπηρέτηση των πελατών της. 2006: Ξεκινά νέο κύκλο επενδύσεων με την προμήθεια προηγμένου εξοπλισμού, όπως CNC κάθετα κέντρα κατεργασίας MORI SEIKI NV αξόνων υψηλής ακρίβειας High Speed, 2 MORI SEIKI Duracender 5 3 αξόνων υψηλής ακρίβειας, τόρνο 3 αξόνων υψηλής ακρίβειας MORI SEIKI NL 2500, ηλεκτροδιαβρώσεις CNC σύρματος και βύθισης Mitsubishi FA 30S EA12V- EA8, Τρυπανιστική Ηλεκτροδίου ED24, ρεκτιφιέ επιφανειών, καθώς και πλήρη βοηθητικό εξοπλισμό. Η Courbi Α.Ε. διαθέτει μία από τις πιο σύγχρονες, πλήρως καθετοποιημένες και ευέλικτες μονάδες παραγωγής στο χώρο του ηλεκτρολογικού υλικού. 01 Εταιρική Παρουσίαση 8 9

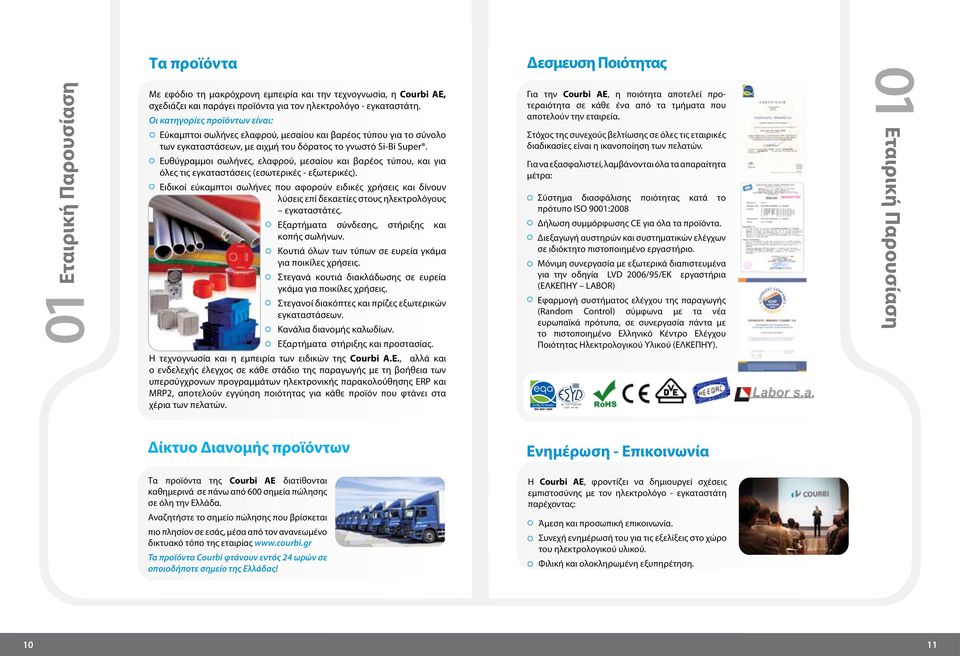

6 Τα προϊόντα Δεσμευση Ποιότητας Εταιρική Παρουσίαση 01 Με εφόδιο τη μακρόχρονη εμπειρία και την τεχνογνωσία, η Courbi ΑΕ, σχεδιάζει και παράγει προϊόντα για τον ηλεκτρολόγο - εγκαταστάτη. Οι κατηγορίες προϊόντων είναι: Εύκαμπτοι σωλήνες ελαφρού, μεσαίου και βαρέος τύπου για το σύνολο των εγκαταστάσεων, με αιχμή του δόρατος το γνωστό Si-Bi Super. Ευθύγραμμοι σωλήνες, ελαφρού, μεσαίου και βαρέος τύπου, και για όλες τις εγκαταστάσεις (εσωτερικές - εξωτερικές). Ειδικοί εύκαμπτοι σωλήνες που αφορούν ειδικές χρήσεις και δίνουν λύσεις επί δεκαετίες στους ηλεκτρολόγους εγκαταστάτες. Εξαρτήματα σύνδεσης, στήριξης και κοπής σωλήνων. Κουτιά όλων των τύπων σε ευρεία γκάμα για ποικίλες χρήσεις. Στεγανά κουτιά διακλάδωσης σε ευρεία γκάμα για ποικίλες χρήσεις. Στεγανοί διακόπτες και πρίζες εξωτερικών εγκαταστάσεων. Κανάλια διανομής καλωδίων. Εξαρτήματα στήριξης και προστασίας. Η τεχνογνωσία και η εμπειρία των ειδικών της Courbi Α.Ε., αλλά και ο ενδελεχής έλεγχος σε κάθε στάδιο της παραγωγής με τη βοήθεια των υπερσύγχρονων προγραμμάτων ηλεκτρονικής παρακολούθησης ERP και MRP2, αποτελούν εγγύηση ποιότητας για κάθε προϊόν που φτάνει στα χέρια των πελατών. Για την Courbi ΑΕ, η ποιότητα αποτελεί προτεραιότητα σε κάθε ένα από τα τμήματα που αποτελούν την εταιρεία. Στόχος της συνεχούς βελτίωσης σε όλες τις εταιρικές διαδικασίες είναι η ικανοποίηση των πελατών. Για να εξασφαλιστεί, λαμβάνονται όλα τα απαραίτητα μέτρα: Σύστημα διασφάλισης ποιότητας κατά το πρότυπο ISO 9001:2008 Δήλωση συμμόρφωσης CE για όλα τα προϊόντα. Διεξαγωγή αυστηρών και συστηματικών ελέγχων σε ιδιόκτητο πιστοποιημένο εργαστήριο. Μόνιμη συνεργασία με εξωτερικά διαπιστευμένα για την οδηγία LVD 2006/95/ΕΚ εργαστήρια (ΕΛΚΕΠΗΥ LABOR) Εφαρμογή συστήματος ελέγχου της παραγωγής (Random Control) σύμφωνα με τα νέα ευρωπαϊκά πρότυπα, σε συνεργασία πάντα με το πιστοποιημένο Ελληνικό Κέντρο Ελέγχου Ποιότητας Ηλεκτρολογικού Υλικού (ΕΛΚΕΠΗΥ) Εταιρική Παρουσίαση Δίκτυο Διανομής προϊόντων Ενημέρωση - Επικοινωνία Τα προϊόντα της Courbi ΑΕ διατίθονται καθημερινά σε πάνω από 600 σημεία πώλησης σε όλη την Ελλάδα. Αναζητήστε το σημείο πώλησης που βρίσκεται πιο πλησίον σε εσάς, μέσα από τον ανανεωμένο δικτυακό τόπο της εταιρίας Τα προϊόντα Courbi φτάνουν εντός 24 ωρών σε οποιοδήποτε σημείο της Ελλάδας! Η Courbi ΑΕ, φροντίζει να δημιουργεί σχέσεις εμπιστοσύνης με τον ηλεκτρολόγο - εγκαταστάτη παρέχοντας: Άμεση και προσωπική επικοινωνία. Συνεχή ενημέρωσή του για τις εξελίξεις στο χώρο του ηλεκτρολογικού υλικού. Φιλική και ολοκληρωμένη εξυπηρέτηση

7 Εταιρική Παρουσίαση 01 Σχεδιασμός & ανάπτυξη ηλεκτρολογικού υλικού Το τμήμα σχεδιασμού και ανάπτυξης της Courbi ΑΕ αποτελείται από μια μεγάλη επαγγελματική ομάδα, η οποία αξιοποιεί εξοπλισμό και τεχνολογία αιχμής, με σκοπό τη συνεχή, ποιοτική εξέλιξη των προϊόντων και υπηρεσιών της. Χρησιμοποιεί τα πιο ισχυρά και ευέλικτα προγράμματα υπολογιστών για τον άρτιο σχεδιασμό των προϊόντων της. Η διαδικασία παραγωγής χαρακτηρίζεται υψηλού τεχνολογικού επιπέδου και αναπτύχθηκε από την Courbi ΑΕ επενδύοντας σημαντικά κεφάλαια. Είναι πλήρως αυτοματοποιημένη σε όλα τα στάδια παραγωγής, στις εγκαταστάσεις της Courbi ΑΕ στο Σολομό Κορινθίας. Η διαδικασία αποτελείται από την παραγωγή κάθε σταδίου που χρειάζεται το προϊόν, εισάγοντας τις πρώτες ύλες που περιλαμβάνει το προϊόν μέχρι και την ολοκλήρωσή του, σύμφωνα με τις αυστηρότερες προδιαγραφές ποιότητας και εφαρμόζοντας την οδηγία RoHS. Αυτό σημαίνει ότι η Courbi ΑΕ κατασκευάζει προϊόντα ηλεκτρολογικού υλικού πιστοποιημένης παραγωγής. Ο Εργαστηριακός εξοπλισμός της Courbi ΑΕ της δίνει τη δυνατότητα να πραγματοποιήσει ένα μεγάλο αριθμό δοκιμών κατά τη διάρκεια της ανάπτυξης των προϊόντων της, καθώς και περιοδικούς ελέγχους σε όλα τα στάδια της κατασκευής. Έτσι η Courbi ΑΕ μπορεί να προσφέρει στους πελάτες της προϊόντα ηλεκτρολογικού υλικού κορυφαίας ποιότητας. Αυτοματοποιημένη διαδικασία παραγωγής Οι στόχοι της Courbi ΑΕ για το μέλλον Μέλλον σημαίνει ανάπτυξη. Σημαίνει να βλέπεις μπροστά. Να προλαβαίνεις τις εξελίξεις. Αυτό είναι και το μυστικό της επιτυχίας της Courbi ΑΕ. Γιατί η Courbi AE, από την ίδρυσή της μέχρι και σήμερα, προχωρά δυναμικά, θέτοντας διαρκώς νέους στόχους. Το όραμά της για το μέλλον στηρίζεται: Στη συνεχή ποιοτική εξέλιξη των υπαρχόντων προϊόντων και υπηρεσιών. Στο σχεδιασμό και την ανάπτυξη νέων εξειδικευμένων προϊόντων. Στην περαιτέρω ισχυροποίηση της παρουσίας της στην ελληνική αγορά Στην επέκταση και εδραίωση της σε νέες αγορές στα Βαλκάνια και την Ανατολική Ευρώπη. Οι στόχοι της Courbi ΑΕ φτάνουν τόσο ψηλά όσο οι προσδοκίες των πελατών της. Έργα που έχει συμμετάσχει η Courbi ΑΕ Ενδεικτικά έργα : Ολυμπιακά Ακίνητα (Κέντρο τύπου, Ολυμπιακό Χωριό κ.ά) Εγνατία Οδός (Θεσσαλονίκη Ξάνθη) Εγνατία Οδός (Κοζάνη Ιωάννινα) Ναύσταθμος Σαλαμίνας Νέο Λιμάνι Πάτρας Εργοστάσιο καθαρισμού λυμάτων Ψυτάλλειας Γενικό Νοσοκομείο Κορίνθου Δημοκρίτειο Πανεπιστήμιο Κομοτηνής Γενικό Νοσοκομείο Καστοριάς Νοσοκομείο στο Κορωπί Δικαστικό Μέγαρο Τρικάλων Μέγαρο Μουσικής Μελίνα Μερκούρη - Κομοτηνή Club Hotel Casino Loutraki Grand Serai Hotel, Ιωάννινα Portaria Hotel & Spa, Πήλιο Valeni Boutique Hotel, Πορταριά Πήλιο Εργοστάσιο Pharmathen Σάπες Κομοτηνή Εργοστάσιο Eurofilm Ζευγολατιό Κορινθίας Cocor Shoping Center - Ρουμανία Liberty Mall - Ρουμανία βιολογικού 01 Εταιρική Παρουσίαση 12 13

8 02 Προϊόντα

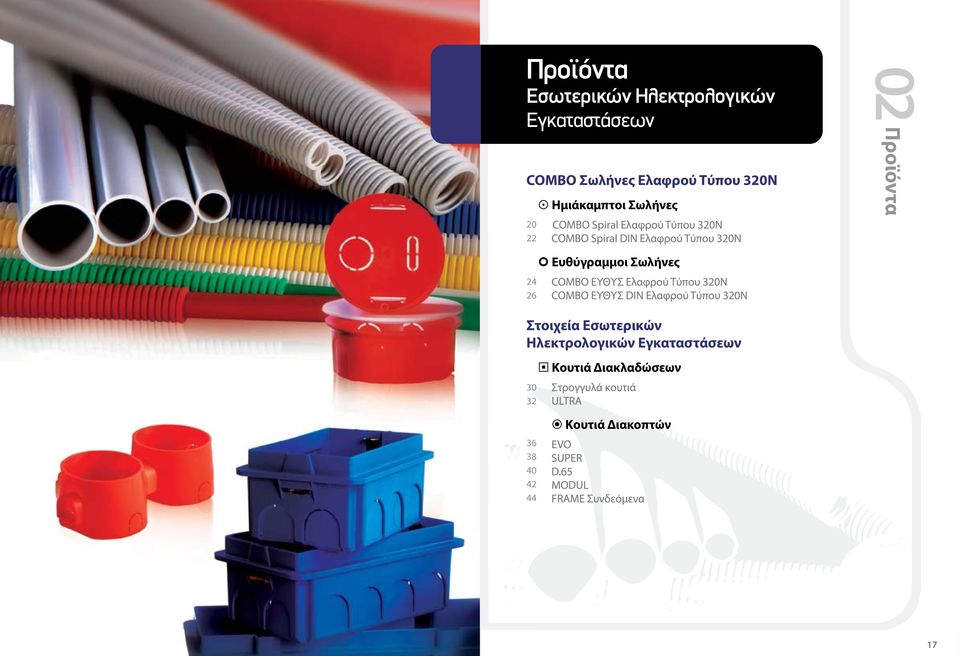

9 Προϊόντα Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων COMBO Σωλήνες Ελαφρού Τύπου 320Ν Ημιάκαμπτοι Σωλήνες COMBO Spiral Ελαφρού Τύπου 320Ν COMBO Spiral DIN Ελαφρού Τύπου 320Ν 02 Προϊόντα Ευθύγραμμοι Σωλήνες COMBO ΕΥΘΥΣ Ελαφρού Τύπου 320Ν COMBO ΕΥΘΥΣ DIN Ελαφρού Τύπου 320Ν Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακλαδώσεων Στρογγυλά κουτιά ULTRA Κουτιά Διακοπτών EVO SUPER D.65 MODUL FRAME Συνδεόμενα 17

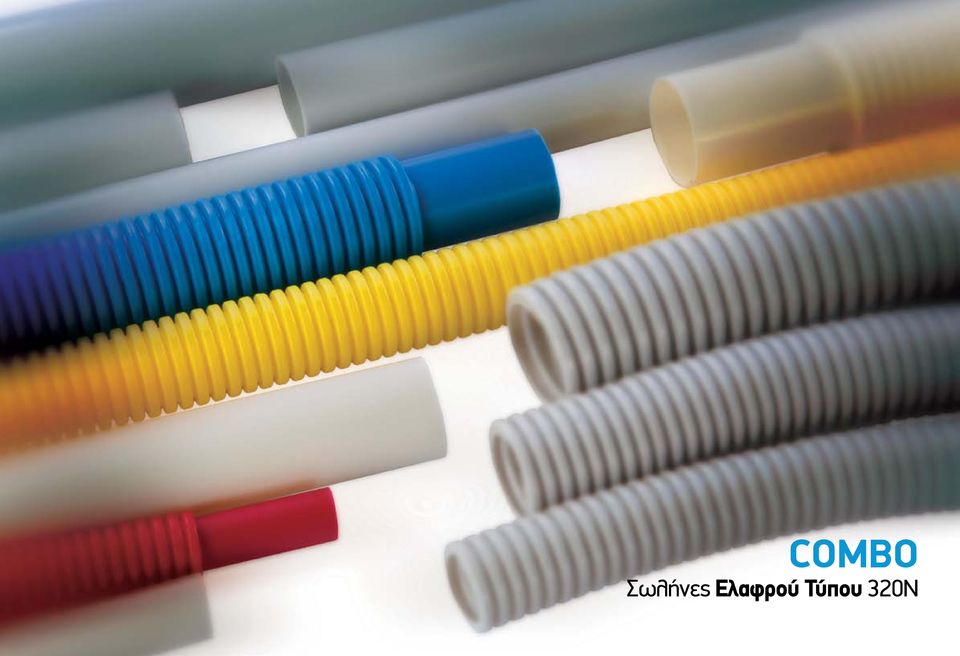

10 COMBO Σωλήνες Ελαφρού Τύπου 320Ν

11 COMBO Spiral Ελαφρού Τύπου 320Ν ΙΔΙΟΤΗΤΕΣ ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 320 Ν / 5cm 2 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:1kg / h:100mm 2 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης 100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ COMBO Σωλήνες Ελαφρού Τύπου 320Ν Κυματοειδής (spiral) διαμορφώσιμος Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα Ημιάκαμπτοι Σωλήνες Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διέλευση των καλωδιώσεων στην τοιχοποιία - Χωνευτές εγκαταστάσεις Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για γρήγορη εγκατάσταση. Συνεργάζεται: CΟΜΒΟ ΕΥΘΥΣ, DOMO ΕΥΘΥΣ, FORTE ΕΥΘΥΣ, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας, Εξαρτήματα σωλήνων Διατίθεται κατόπιν παραγγελίας και με ειδικό γαλβανιζέ σύρμα εσωτερικά για γρήγορη και εύκολη εγκατάσταση καλωδίων με επιβάρυνση 0,06 /m ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN / N / 5 cm h h = mm m = Kg m 1 Kg / 100 mm -5 C +60 C 7035 Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για εύκολη και γρήγορη εγκατάσταση. COMBO Spiral Ελαφρού Τύπου 320Ν ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΡΟΛΟΥ ΣΥΣΚΕΥΑΣΙΑ Σύστημα Σωλήνων Προστασίας Καλωδίων 20 21

12 COMBO Spiral DIN Ελαφρού Τύπου 320Ν ΑΠΑΙΤΗΣΗ ΙΔΙΟΤΗΤΕΣ ΤΑΞΙΝΟΜΗΣΗ 22 COMBO Σωλήνες Ελαφρού Τύπου 320Ν Κυματοειδής (spiral) διαμορφώσιμος Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διέλευση των καλωδιώσεων στην τοιχοποιία - Χωνευτές εγκαταστάσεις Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για γρήγορη εγκατάσταση. Συνεργάζεται: COMBO ΕΥΘΥΣ Ε/Τ, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN /2004, DIN (Διαστάσεις) Διατίθεται και στα χρώματα: ΓΚΡΙ, ΠΡΑΣΙΝΟ, ΜΠΛΕ, ΚΟΚΚΙΝΟ 320 N / 5 cm h h = mm m = Kg m 1 Kg / 100 mm -5 C +60 C 9018 Ημιάκαμπτοι Σωλήνες COMBO Spiral DIN Ελαφρού Τύπου 320Ν Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 320 Ν / 5cm 2 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:1kg / h:100mm 2 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης 100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για εύκολη και γρήγορη εγκατάσταση. ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΛΕΥΚΟ ΛΕΥΚΟ ΛΕΥΚΟ ΛΕΥΚΟ ΛΕΥΚΟ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΡΟΛΟΥ ΣΥΣΚΕΥΑΣΙΑ ΣΥΣΚΕΥΑΣΙΑ/ ΤΕΜΑΧΙΑ Σύστημα Σωλήνων Προστασίας Καλωδίων 23

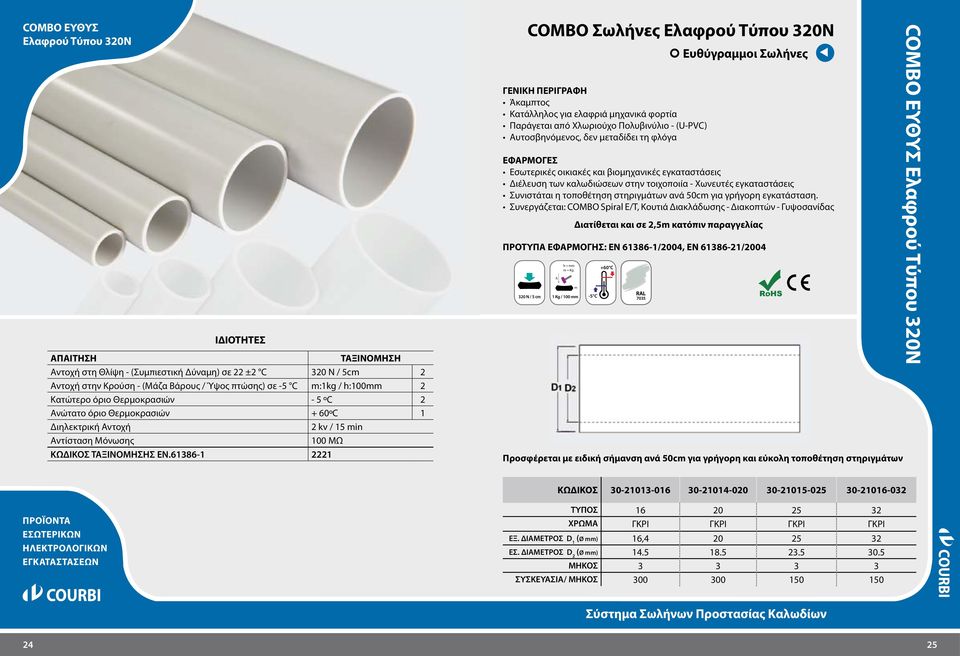

13 COMBO ΕΥΘΥΣ Ελαφρού Τύπου 320Ν ΙΔΙΟΤΗΤΕΣ ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 320 Ν / 5cm 2 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:1kg / h:100mm 2 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης 100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ COMBO Σωλήνες Ελαφρού Τύπου 320Ν Άκαμπτος Κατάλληλος για ελαφριά μηχανικά φορτία Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα Ευθύγραμμοι Σωλήνες Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διέλευση των καλωδιώσεων στην τοιχοποιία - Χωνευτές εγκαταστάσεις Συνιστάται η τοποθέτηση στηριγμάτων ανά 50cm για γρήγορη εγκατάσταση. Συνεργάζεται: COMBO Spiral Ε/Τ, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας Διατίθεται και σε 2,5m κατόπιν παραγγελίας ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN / N / 5 cm h h = mm m = Kg m 1 Kg / 100 mm -5 C +60 C 7035 Προσφέρεται με ειδική σήμανση ανά 50cm για γρήγορη και εύκολη τοποθέτηση στηριγμάτων COMBO ΕΥΘΥΣ Ελαφρού Τύπου 320Ν ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) 16, ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΣΥΣΚΕΥΑΣΙΑ/ ΜΗΚΟΣ Σύστημα Σωλήνων Προστασίας Καλωδίων 24 25

14 COMBO ΕΥΘΥΣ DIN Ελαφρού Τύπου 320Ν ΙΔΙΟΤΗΤΕΣ ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 320 Ν / 5cm 2 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:1kg / h:100mm 2 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης 100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ COMBO Σωλήνες Ελαφρού Τύπου 320Ν Άκαμπτος Κατάλληλος για ελαφριά μηχανικά φορτία Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα Ευθύγραμμοι Σωλήνες Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διέλευση των καλωδιώσεων στην τοιχοποιία - Χωνευτές εγκαταστάσεις Συνεργάζεται: Η εξωτερική του διάμετρος με την εσωτερική του αντίστοιχου σωλήνα COMBO Spiral DIN Ε/Τ, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας Διατίθεται και σε 2,5m κατόπιν παραγγελίας ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN /2004, Τ.Φ.Π (Εξωτερική Διάμετρο) Διατίθεται και στα χρώματα: ΓΚΡΙ, ΠΡΑΣΙΝΟ, ΜΠΛΕ, ΚΟΚΚΙΝΟ 320 N / 5 cm h h = mm m = Kg m 1 Kg / 100 mm -5 C +60 C 9018 COMBO ΕΥΘΥΣ DIN Ελαφρού Τύπου 320Ν ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΛΕΥΚΟ ΛΕΥΚΟ ΛΕΥΚΟ ΛΕΥΚΟ ΛΕΥΚΟ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΣΥΣΚΕΥΑΣΙΑ Σύστημα Σωλήνων Προστασίας Καλωδίων 26 27

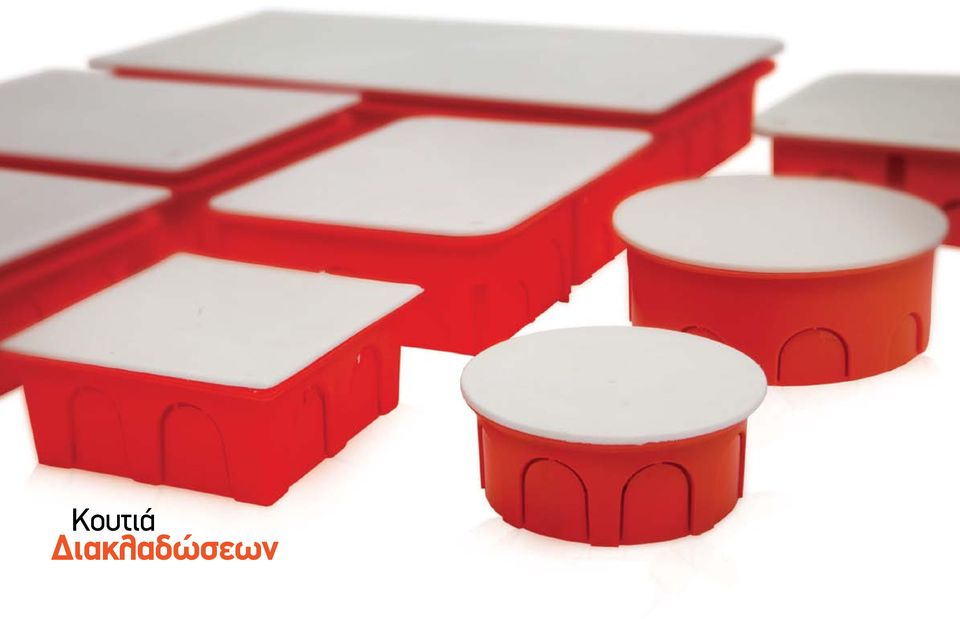

15 Κουτιά Διακλαδώσεων

16 Κουτιά Διακλαδώσεων Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακλαδώσεων Δεν διαβρώνονται. Ανθεκτικά σε κρούση και πίεση Παράγονται από ειδικό πολυμερές υλικό Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διακλάδωσης των καλωδιώσεων στην τοιχοποιία - Χωνευτές εγκαταστάσεις Ειδικός σχεδιασμός πλαϊνών χωρισμάτων για εύκολο κόψιμο και τοποθέτηση σωληνώσεων Πρακτικό καπάκι για εύκολη τοποθέτηση και έλεγχο Συνεργάζονται: COMBO Spiral DIN Ε/Τ, COMBO ΕΥΘΥΣ Ε/Τ, SiBi, COMBO Spiral E/T ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 2004 Κουτιά Διακλαδώσεων ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΣΤΡΟΓΓΥΛO NT ΚΑΠΑΚΙ NT ΣΤΡΟΓΓΥΛO 100 ΚΑΠΑΚΙ 100 ΧΡΩΜΑ ΠΟΡΤΟΚΑΛΙ ΛΕΥΚΟ ΠΟΡΤΟΚΑΛΙ ΛΕΥΚΟ ΔΙΑΣΤΑΣΕΙΣ D x C (mm) Ø 72x30 Ø 72 Ø 100x35 Ø 100 ΠΡΕΣΑΡΙΣΤΟ ΚΑΠΑΚΙ ΝΑΙ ΝΑΙ ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ Κουτιά Διακλαδώσεων - Διακοπτών 30 31

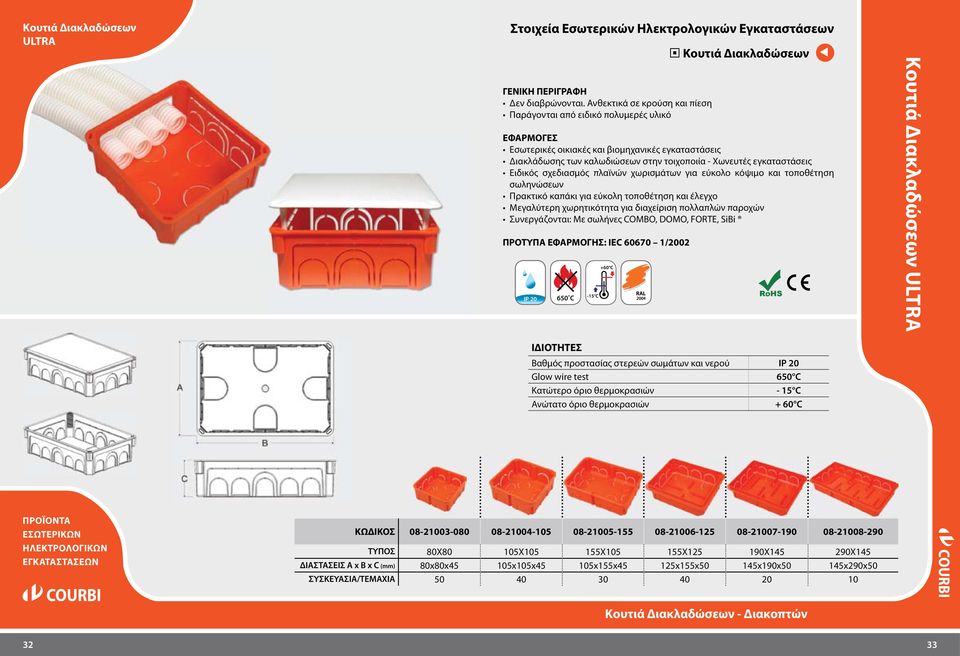

17 Κουτιά Διακλαδώσεων ULTRA Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Δεν διαβρώνονται. Ανθεκτικά σε κρούση και πίεση Παράγονται από ειδικό πολυμερές υλικό Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διακλάδωσης των καλωδιώσεων στην τοιχοποιία - Χωνευτές εγκαταστάσεις Ειδικός σχεδιασμός πλαϊνών χωρισμάτων για εύκολο κόψιμο και τοποθέτηση σωληνώσεων Πρακτικό καπάκι για εύκολη τοποθέτηση και έλεγχο Μεγαλύτερη χωρητικότητα για διαχείριση πολλαπλών παροχών Συνεργάζονται: Με σωλήνες COMBO, DOMO, FORTE, SiBi ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 2004 Κουτιά Διακλαδώσεων Κουτιά Διακλαδώσεων ULTRA ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C ΕΣΩΤΕΡΙΚΏΝ ΚΩΔΙΚΟΣ ΤΥΠΟΣ 80Χ80 105Χ X X X X145 ΔΙΑΣΤΑΣΕΙΣ Α x B x C (mm) 80x80x45 105x105x45 105x155x45 125x155x50 145x190x50 145x290x50 ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ Κουτιά Διακλαδώσεων - Διακοπτών 32 33

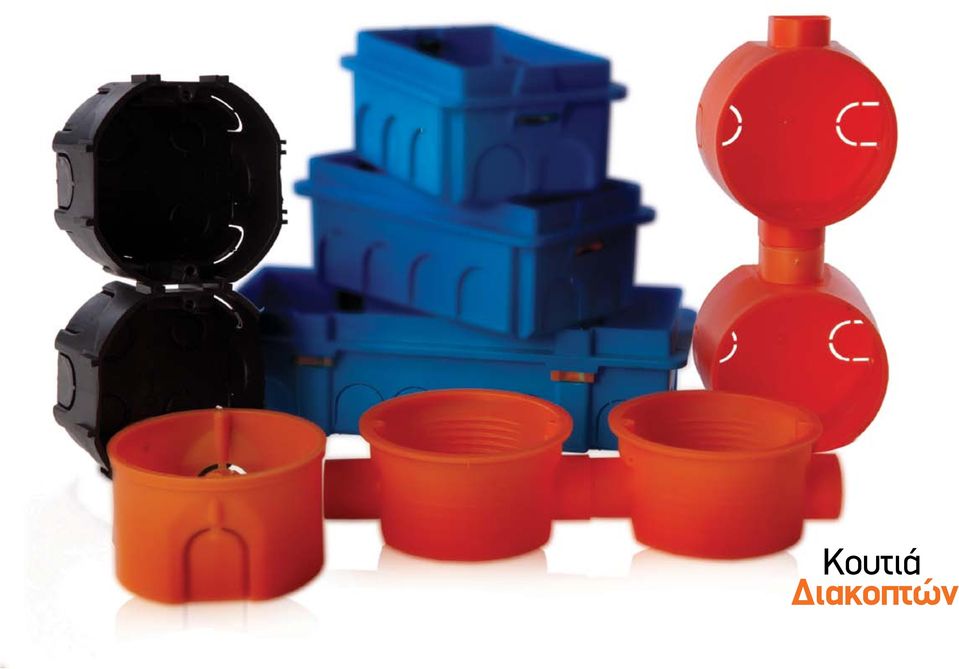

18 Κουτιά Διακοπτών

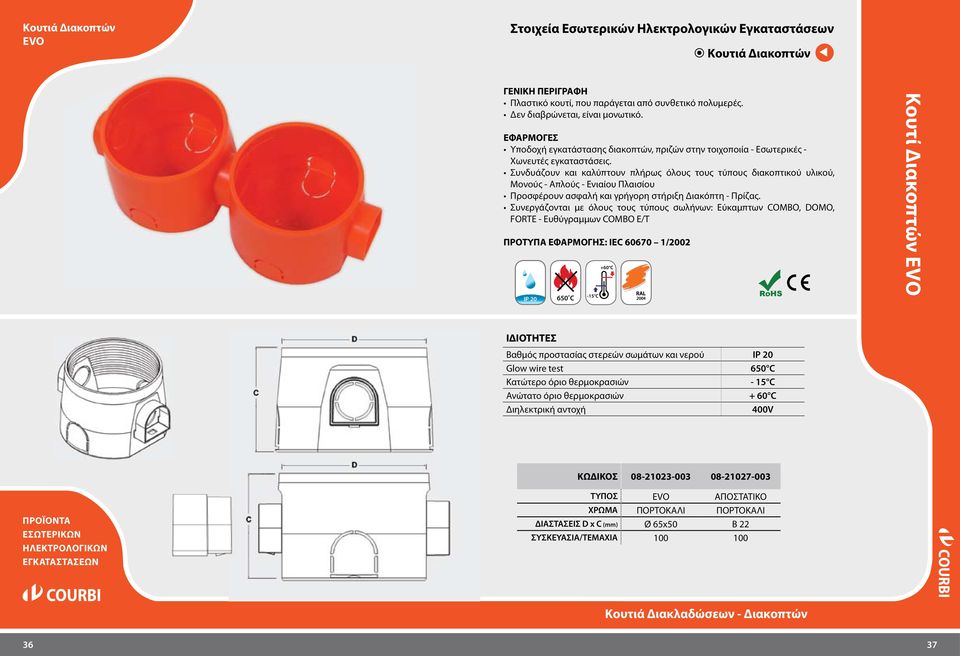

19 Κουτιά Διακοπτών EVO Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακοπτών Πλαστικό κουτί, που παράγεται από συνθετικό πολυμερές. Δεν διαβρώνεται, είναι μονωτικό. Υποδοχή εγκατάστασης διακοπτών, πριζών στην τοιχοποιία - Εσωτερικές - Χωνευτές εγκαταστάσεις. Συνδυάζουν και καλύπτουν πλήρως όλους τους τύπους διακοπτικού υλικού, Μονούς - Απλούς - Ενιαίου Πλαισίου Προσφέρουν ασφαλή και γρήγορη στήριξη Διακόπτη - Πρίζας. Συνεργάζονται με όλους τους τύπους σωλήνων: Εύκαμπτων COMBO, DOMO, FORTE - Ευθύγραμμων COMBO Ε/Τ ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 2004 Κουτί Διακοπτών EVO ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C Διηλεκτρική αντοχή 400V ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ EVO ΑΠΟΣΤΑΤΙΚΟ ΧΡΩΜΑ ΠΟΡΤΟΚΑΛΙ ΠΟΡΤΟΚΑΛΙ ΔΙΑΣΤΑΣΕΙΣ D x C (mm) Ø 65x50 Β 22 ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ Κουτιά Διακλαδώσεων - Διακοπτών 36 37

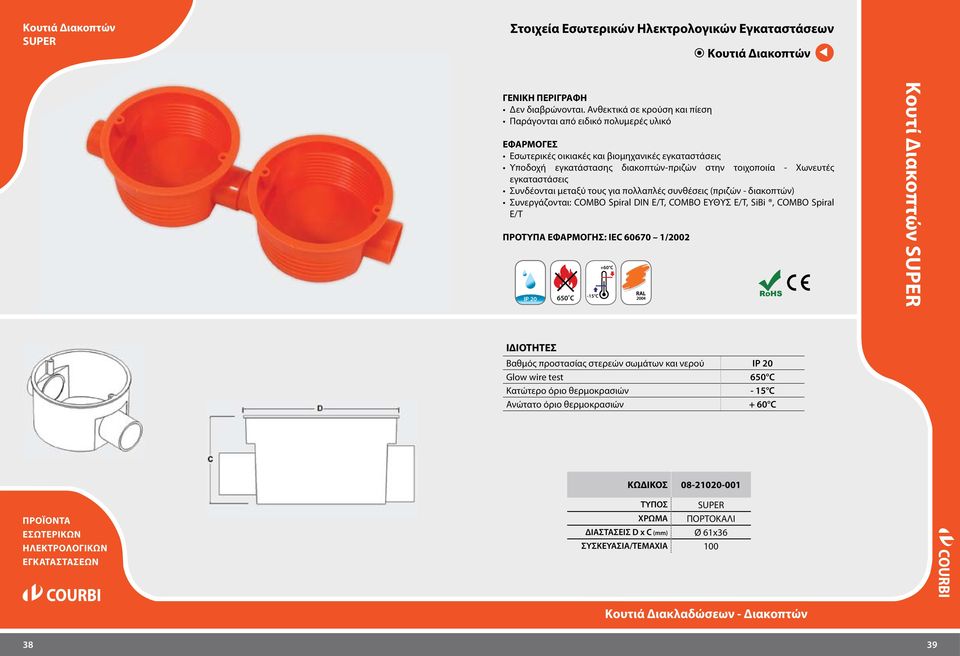

20 Κουτιά Διακοπτών SUPER Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακοπτών Δεν διαβρώνονται. Ανθεκτικά σε κρούση και πίεση Παράγονται από ειδικό πολυμερές υλικό Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Υποδοχή εγκατάστασης διακοπτών-πριζών στην τοιχοποιία - Χωνευτές εγκαταστάσεις Συνδέονται μεταξύ τους για πολλαπλές συνθέσεις (πριζών - διακοπτών) Συνεργάζονται: COMBO Spiral DIN Ε/Τ, COMBO ΕΥΘΥΣ Ε/Τ, SiBi, COMBO Spiral E/T ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 2004 Κουτί Διακοπτών SUPER ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ SUPER ΧΡΩΜΑ ΠΟΡΤΟΚΑΛΙ ΔΙΑΣΤΑΣΕΙΣ D x C (mm) Ø 61x36 ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ 100 Κουτιά Διακλαδώσεων - Διακοπτών 38 39

21 Κουτιά Διακοπτών D.65 Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακοπτών Δεν διαβρώνονται. Ανθεκτικά σε κρούση και πίεση Παράγονται από ειδικό πολυμερές υλικό Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Υποδοχή εγκατάστασης διακοπτών-πριζών στην τοιχοποιία - Χωνευτές εγκαταστάσεις Ειδικά για τοποθέτηση διακοπτών Dimmer Με ειδικό βιδωτό καπάκι Συνεργάζονται: COMBO Spiral DIN Ε/Τ, COMBO ΕΥΘΥΣ Ε/Τ, SiBi, COMBO Spiral E/T ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 2004 Κουτί Διακοπτών D.65 ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C ΚΩΔΙΚΟΣ ΤΥΠΟΣ D.65 ΕΣΩΤΕΡΙΚΏΝ ΧΡΩΜΑ ΠΟΡΤΟΚΑΛΙ ΔΙΑΣΤΑΣΕΙΣ D x C (mm) Ø 65x36 ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ 100 Κουτιά Διακλαδώσεων - Διακοπτών 40 41

22 Κουτιά Διακοπτών MODUL Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακοπτών Δεν διαβρώνονται. Ανθεκτικά σε κρούση και πίεση Παράγονται από ειδικό πολυμερές υλικό Εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Υποδοχή εγκατάστασης διακοπτών-πριζών στην τοιχοποιία - Χωνευτές εγκαταστάσεις Ειδικός σχεδιασμός πλαϊνών χωρισμάτων για εύκολο κόψιμο και τοποθέτηση σωληνώσεων Ιδανική εγκατάσταση ηλεκτρικών ηλεκτρονικών μηχανισμών MODULE Συνεργάζονται με όλους τους τύπους σωλήνων : COMBO, DOMO, FORTE, SiBi ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 5015 Κουτί Διακοπτών ΜODUL ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C ΕΣΩΤΕΡΙΚΏΝ ΚΩΔΙΚΟΣ ΤΥΠΟΣ 3 ΘΕΣΙΟ 4 ΘΕΣΙΟ 6 ΘΕΣΙΟ ΧΡΩΜΑ ΜΠΛΕ ΜΠΛΕ ΜΠΛΕ ΔΙΑΣΤΑΣΕΙΣ Α x B x C (mm) 58x94x50 58x118x50 58x171x50 ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ Κουτιά Διακλαδώσεων - Διακοπτών 42 43

23 Κουτιά Διακοπτών FRAME Στοιχεία Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων Κουτιά Διακοπτών Πλαστικό κουτί, που παράγεται από συνθετικό πολυμερές. Δεν διαβρώνεται, είναι μονωτικό. Εσωτερικές εγκαταστάσεις Υποδοχή εγκατάστασης διακοπτών-πριζών στην τοιχοποιία - Χωνευτές εγκαταστάσεις Συνδέονται μεταξύ τους για πολλαπλές συνθέσεις διακοπτών - πριζών (ενιαίου πλαισίου) Συνεργάζονται με όλους τους τύπους σωλήνων: Spiral COMBO - DOMO - FORTE, - COMBO ΕΥΘΥΣ E/T ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: IEC /2002 IP C -15 C +60 C 9004 Κουτί Διακοπτών FRAME ΙΔΙΟΤΗΤΕΣ Βαθμός προστασίας στερεών σωμάτων και νερού ΙΡ 20 Glow wire test 650 C Κατώτερο όριο θερμοκρασιών - 15 C Ανώτατο όριο θερμοκρασιών + 60 C Διηλεκτρική αντοχή 400V ΚΩΔΙΚΟΣ ΕΣΩΤΕΡΙΚΏΝ ΤΥΠΟΣ FRAME ΧΡΩΜΑ ΜΑΥΡΟ ΔΙΑΣΤΑΣΕΙΣ D x C (mm) 70x40 ΣΥΣΚΕΥΑΣΙΑ/ΤΕΜΑΧΙΑ 100 Κουτιά Διακλαδώσεων - Διακοπτών 44 45

24 Προϊόντα Εξωτερικών Ηλεκτρολογικών Εγκαταστάσεων DOMO Σύστημα Σωλήνων Μεσαίου Τύπου 750Ν Ημιάκαμπτοι Σωλήνες 50 DOMO Spiral Μεσαίου Τύπου 750Ν Ευθύγραμμοι Σωλήνες 52 DOMO ΕΥΘΥΣ Μεσαίου Τύπου 750Ν Forte Σύστημα Σωλήνων Βαρέος Τύπου 1250Ν Ημιάκαμπτοι Σωλήνες FORTE Spiral Βαρέως Τύπου 1250Ν FORTE Spiral Metal Βαρέως Τύπου 1250Ν Ευθύγραμμοι Σωλήνες 60 FORTE ΕΥΘΥΣ Βαρέως Τύπου 1250Ν Εξαρτήματα Σύνδεσης - Στήριξης Σωλήνων Σύνδεσης Σωλήνων RACOR Ένωσης Κουτιών - Σωλήνα Μούφες Εύκαμπτες Συνδέσεις Καμπύλες Σταθερές 90 ο Σύνδεσμος Τ 90 ο Γωνίες Διαιρούμενες 90 ο Στήριξης Σωλήνων Στηρίγματα Κουμπωτά Στηρίγματα Ωμέγα Ράγα - Οδηγός στηριγμάτων Στοιχεία Εξωτερικών Ηλεκτρολογικών Εγκαταστάσεων Στεγανά Κουτιά Κουτιά Διακλαδώσεων με πρεσαριστό καπάκι Κουτιά Διακλαδώσεων με βιδωτό καπάκι Κουτιά Λείας Επιφάνειας Στεγανά Στοιχεία IP54 02 Προϊόντα 47

25 DOMO Σωλήνες Μεσαίου Τύπου 750Ν

26 DOMO Spiral Μεσαίου Τύπου 750Ν ΙΔΙΟΤΗΤΕΣ DOMO Σωλήνες Μεσαίου Τύπου 750Ν Κυματοειδής (spiral) διαμορφώσιμος, κατάλληλος για μεσαία μηχανικά φορτία Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα UV προστασία Εξωτερικές οικιακές και βιομηχανικές εγκαταστάσεις και ενδοδαπέδιες εγκαταστάσεις Εγκιβωτίζεται μέσα στο μπετόν Επιτοίχιες εγκαταστάσεις (στηρίγματα - κολάρα) Διέλευση των καλωδιώσεων στην τοιχοποιία. Διατίθεται και με ειδικό γαλβανιζέ σύρμα εσωτερικά για γρήγορη και εύκολη εγκατάσταση καλωδίων Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για γρήγορη εγκατάσταση. Συνεργάζεται: ΕΥΘΥΣ CΟΜΒΟ - DΟΜΟ - FΟRΤΕ, Εξαρτήματα Σωλήνων, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN /2004 ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 750 Ν / 5cm 3 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:2kg / h:100mm 3 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης 100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ Διατίθεται κατόπιν παραγγελίας και με ειδικό γαλβανιζέ σύρμα εσωτερικά για γρήγορη και εύκολη εγκατάσταση καλωδίων με επιβάρυνση 0,06 /m 750 N / 5 cm h h = mm m = Kg m 2 Kg / 100 mm -5 C +60 C 7035 Ημιάκαμπτοι Σωλήνες DOMO Spiral Μεσαίου Τύπου 750Ν ΚΩΔΙΚΟΣ ΕΞΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΡΟΛΟΥ ΣΥΣΚΕΥΑΣΙΑ (m) Σύστημα Σωλήνων Προστασίας Καλωδίων 50 51

27 DOMO ΕΥΘΥΣ ΜεσαίουΤύπου 750Ν ΙΔΙΟΤΗΤΕΣ ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 750 Ν / 5cm 3 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:2kg / h:100mm 3 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης 100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ Άκαμπτος Κατάλληλος για μεσαία μηχανικά φορτία Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα UV προστασία Εξωτερικές ή εσωτερικές οικιακές και βιομηχανικές εγκαταστάσεις Διέλευση των καλωδιώσεων σε εγκαταστάσεις κίνησης - φωτισμού Δυνατότητα σχηματισμού δικτύου με εξαρτήματα σύνδεσης και στήριξης Σωλήνων Ενδοδαπέδιες - Επιτοίχιες εγκαταστάσεις Εγκιβωτίζεται μέσα στο μπετόν Συνεργάζεται: Εξαρτήματα σύνδεσης Σωλήνων, DOMO Spiral Μ/Τ, Courflex, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN / N / 5 cm DOMO Σωλήνες Μεσαίου Τύπου 750Ν h h = mm m = Kg m 2 Kg / 100 mm -5 C +60 C 7035 Ευθύγραμμοι Σωλήνες Προσφέρεται με ειδική σήμανση ανά 50cm για γρήγορη και εύκολη τοποθέτηση στηριγμάτων DOMO ΕΥΘΥΣ Μεσαίου Τύπου 750Ν ΚΩΔΙΚΟΣ ΕΞΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ (m) ΣΥΣΚΕΥΑΣΙΑ (m) Σύστημα Σωλήνων Προστασίας Καλωδίων 52 53

28 FORTE Σωλήνες Βαρέως Τύπου 1250Ν

29 FORTE Spiral Βαρέως Τύπου 1250Ν ΙΔΙΟΤΗΤΕΣ ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 1250 Ν / 5cm 4 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:2kg / h:300mm 4 Κατώτερο όριο Θερμοκρασιών - 5 ºC 2 Ανώτατο όριο Θερμοκρασιών + 60ºC 1 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης >100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ FORTE Σωλήνες Βαρέως Τύπου 1250Ν Κυματοειδής (spiral) διαμορφώσιμος Παράγεται από Χλωριούχο Πολυβινύλιο - (U-PVC) Αυτοσβηνόμενος, δεν μεταδίδει τη φλόγα UV προστασία Οικιακές και βιομηχανικές εγκαταστάσεις Εγκιβωτίζεται μέσα στο μπετόν Ενδοδαπέδιες και Επιτοίχιες εγκαταστάσεις (στηρίγματα - κολάρα) Διατίθεται και με ειδικό γαλβανιζέ σύρμα εσωτερικά για γρήγορη και εύκολη εγκατάσταση καλωδίων Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για γρήγορη εγκατάσταση. Συνεργάζεται: ΕΥΘΥΣ FORTE, Κουτιά Διακλάδωσης - Διακοπτών - Γυψοσανίδας, Εξαρτήματα σύνδεσης & στήριξης σωλήνων Διατίθεται κατόπιν παραγγελίας και με ειδικό γαλβανιζέ σύρμα εσωτερικά για γρήγορη και εύκολη εγκατάσταση καλωδίων με επιβάρυνση 0,06 /m ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN / N / 5 cm h h = mm m = Kg m 2 Kg / 300 mm -5 C +60 C 7035 Ημιάκαμπτοι Σωλήνες Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για εύκολη και γρήγορη εγκατάσταση. FORTE Spiral Βαρέως Τύπου 1250Ν ΚΩΔΙΚΟΣ ΕΞΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΓΚΡΙ ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΡΟΛΟΥ ΣΥΣΚΕΥΑΣΙΑ (m) Σύστημα Σωλήνων Προστασίας Καλωδίων 56 57

30 FORTE Spiral Metal Βαρέως Τύπου 1250Ν ΙΔΙΟΤΗΤΕΣ ΑΠΑΙΤΗΣΗ ΤΑΞΙΝΟΜΗΣΗ Αντοχή στη Θλίψη - (Συμπιεστική Δύναμη) σε 22 ±2 C 1250 Ν / 5cm 4 Αντοχή στην Κρούση - (Μάζα Βάρους / Ύψος πτώσης) σε -5 C m:2kg / h:300mm 4 Κατώτερο όριο Θερμοκρασιών - 45 ºC 5 Ανώτατο όριο Θερμοκρασιών + 250ºC 6 Διηλεκτρική Αντοχή 2 kv / 15 min Αντίσταση Μόνωσης >100 MΩ ΚΩΔΙΚΟΣ ΤΑΞΙΝΟΜΗΣΗΣ ΕΝ FORTE Σωλήνες Βαρέως Τύπου 1250Ν Κυματοειδής (spiral) διαμορφώσιμος Κατάλληλος για βαριά μηχανικά φορτία Παράγεται από χαλύβδινο μεταλλικό έλασμα εσωτερικά και εξωτερικά με ειδική μόνωση ανάμεσα Άκαυστος Οικιακές και βιομηχανικές εγκαταστάσεις Εγκιβωτίζεται μέσα στο μπετόν - άσφαλτο Ενδοδαπέδιες εγκαταστάσεις Επιτοίχιες επιδαπέδιες εγκαταστάσεις (στηρίγματα - κολάρα) Διατίθεται με ειδική μούφα για γρήγορη και εύκολη σύνδεση Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για γρήγορη εγκατάσταση. Συνεργάζεται: Στεγανά Κουτιά, DOMO ΕΥΘΥΣ M/T, FORTE ΕΥΘΥΣ B/T ΠΡΟΤΥΠΑ ΕΦΑΡΜΟΓΗΣ: ΕΝ /2004, EN / N / 5 cm h h = mm m = Kg m 2 Kg / 300 mm -5 C +60 C Ημιάκαμπτοι Σωλήνες Συνιστάται η τοποθέτηση στηριγμάτων ανά 45cm για εύκολη και γρήγορη εγκατάσταση. FORTE Spiral Metal Βαρέως Τύπου 1250Ν ΚΩΔΙΚΟΣ ΕΞΩΤΕΡΙΚΏΝ ΤΥΠΟΣ ΧΡΩΜΑ ΜΕΤΑΛΛ. ΜΕΤΑΛΛ. ΜΕΤΑΛΛ. ΜΕΤΑΛΛ. ΕΞ. ΔΙΑΜΕΤΡΟΣ D 1 (Ø mm) ΕΣ. ΔΙΑΜΕΤΡΟΣ D 2 (Ø mm) ΜΗΚΟΣ ΡΟΛΟΥ ΣΥΣΚΕΥΑΣΙΑ (m) Σύστημα Σωλήνων Προστασίας Καλωδίων 58 59
