1 Οδηγίες συναρμολόγησης Στήλη Ενέργειας Με Τρεις Κενές Μονάδες, Ύψος 491 mm /27/28 Στήλη Ενέργειας Με Στοιχείο Φωτισμού Και Τρεις Κενές Μονάδες, Ύψος 769 mm /27/28 Στήλη Ενέργειας Με Έξι Κενές Μονάδες, Ύψος 769 mm /27/28

2 Περιεχόμενα Περιγραφή συσκευής... 2 Παρουσίαση συσκευής... 2 Τοποθέτηση στήλης ενέργειας... 3 Εξοπλισμός ελεύθερων μονάδων συσκευών... 4 Σύνδεση στήλης ενέργειας... 5 Τοποθέτηση/αντικατάσταση φωτιστικού μέσου... 5 Τοποθέτηση ελάσματος... 6 Τεχνικά χαρακτηριστικά... 6 Εγγύηση... 7 Παρουσίαση συσκευής Στο παράδειγμα της στήλης ενέργειας με στοιχείο φωτισμού παρουσιάζεται ηβασική κατασκευή των στηλών ενέργειας: (1) Κάλυμμα (2) Στοιχείο φωτισμού με τζάμι διασποράς (3) Ελεύθερη μονάδα συσκευών με πλαίσιο TX_44 (4) Στήλη από αλουμίνιο (5) Πόδι στήλης από αλουμίνιο 1 Περιγραφή συσκευής Στήλη ενέργειας για τον εξωτερικό χώρο από αλουμίνιο με επίστρωση πούδρας. Οι ελεύθερες κενές μονάδες μπορούν να εξοπλιστούν κατά επιλογή με όλες τις λειτουργίες από το πρόγραμμα διακοπτών TX_44 και από το σύστημα 55, όπως π.χ. ένα αυτόματο διακόπτη, μία πρίζα τηλεφώνου ήμία σύνδεση ηχείου. Το στοιχείο φωτισμού εξυπηρετεί για φωτισμό επιφάνειας και προσανατολισμού, π.χ. στην περιοχή εισόδου. Η στήλη ενέργειας Gra διατίθεται σε διάφορες εκδόσεις στα χρώματα καθαρό λευκό, ανθρακί και αλουμίνιο. Για παράδειγμα ως: Στήλη ενέργειας με τρεις κενές μονάδες, ύψος 491 mm αρ. παραγγελίας /27/28 Στήλη ενέργειας με στοιχείο φωτισμού και τρεις κενές μονάδες, ύψος 769 mm αρ. παραγγελίας /27/28 Στήλη ενέργειας με έξι κενές μονάδες, ύψος 769 mm, αρ. παραγγελίας /27/ Υπόδειξη φροντίδας Παρακαλούμε να καθαρίζετε τη στήλη ενέργειας μόνο με σαπουνάδα ήμε ένα απαλό μέσο καθαρισμού χωρίς διαλυτικά. 2

3 Τοποθέτηση στήλης ενέργειας Προσοχή Η τοποθέτηση και ησυναρμολόγηση ηλεκτρικών συσκευών πρέπει να γίνεται μόνο από ηλεκτρολόγο. Θέση του υπόγειου χιτωνίου Κατά το τσιμέντωμα του υπόγειου χιτωνίου προσέξτε τη θέση της στήλης ενέργειας. Μπορεί να ρυθμιστεί το μέγ. κατά 20 στο υπόγειο χιτώνιο. Άνοιγμα συμπυκνωμένου νερού Πριν τη συναρμολόγηση της στήλης ενέργειας ανοίξτε την εκροή συμπυκνωμένου νερού στην κάτω πλευρά του ποδιού της στήλης. Για αυτό θα πρέπει να σπάσετε το άνοιγμα (βλ. βέλος) και να αφαιρέσετε την προεξοχή με μία λίμα. Η στήλη ενέργειας στερεώνεται με μία μόνο βίδα. Ανάλογα με τη σύνθεση του υπεδάφους υπάρχουν δύο δυνατότητες για την αγκύρωση της στήλη ενέργειας με το έδαφος. Με υπόγειο χιτώνιο Σε χαλαρό ήασταθές έδαφος, π.χ. σε παρτέρια ήσε γκαζόν, ηστήλη ενέργειας τοποθετείται με τη βοήθεια του υπόγειου χιτωνίου. 1. Στο προβλεπόμενο σημείο συναρμολόγησης σκάψτε μία τρύπα βάθους περ. 50 cm. 2. Περάστε τους αγωγούς τροφοδοσίας μέσα από το υπόγειο χιτώνιο και τσιμεντώστε το υπόγειο χιτώνιο κάθετα και εφαπτόμενα με την επιφάνεια. 3. Περάστε τους αγωγούς τροφοδοσίας μέσα από το πόδι της στήλης. 4. Συναρμολογήστε το πόδι της στήλης με την παρεχόμενη εξάγωνη βίδα στο υπόγειο χιτώνιο. 5. Περάστε τους αγωγούς τροφοδοσίας μέσα από τα παρεχόμενα κουτιά διακλάδωσης και συνδέστε τους επενδυμένους αγωγούς που φτάνουν έως τις μονάδες συσκευών. 6. Συνδέστε το στοιχείο φωτισμού (αν υπάρχει) (βλ. σελ. 5). 7. Συνδέστε τον αγωγό γείωσης της στήλης ενέργειας με την επαφή γείωσης του ποδιού της στήλης. 8. Τοποθετήστε τη στήλη ενέργειας στο πόδι της στήλης και στερεώστε τη με τις τρεις βίδες με εσωτερικό εξάγωνο (M6 x 14). 9. Σε στήλες ενέργειας με στοιχείο φωτισμού τοποθετήστε το φωτιστικό μέσο και κλείστε τη στήλη με το κάλυμμα. Στήλη χωρίς στοιχείο φωτισμού Σε στήλες χωρίς στοιχείο φωτισμού θα πρέπει πρώτα να συναρμολογηθούν όλες οι συσκευές και το πλαίσιο κάλυψης TX_44, πριν τοποθετηθεί το κάλυμμα της στήλης. Για να εξασφαλίζεται η στεγανότητα της στήλης από πιτσίλισμα νερού, θα πρέπει η άνω ακμή του πλαισίου κάλυψης TX_44 να εφάπτεται με την άνω ακμή της στήλης. 3

4 Εξοπλισμός ελεύθερων μονάδων συσκευών Απευθείας βίδωμα Σε σταθερό υπέδαφος, π.χ. επιφάνεια με μπετόν ήάσφαλτο, ηστήλη ενέργειας μπορεί να τοποθετηθεί απευθείας στο έδαφος.. Σύσταση τοποθέτησης Προετοιμάστε τη στήλη ενέργειας στο εργαστήριό σας: Εγκαταστήστε τις συσκευές και τοποθετήστε τους σχετικούς επενδυμένους αγωγούς στα κουτιά διακλάδωσης. Επιτόπου χρειάζεται μόνο να διασυνδέσετε τα κουτιά διακλάδωσης. Οι κενές μονάδες των στηλών ενέργειας μπορούν να εξοπλιστούν με εξαρτήματα από τα προγράμματα διακοπτών TX_44 ή το σύστημα Στο προβλεπόμενο σημείο συναρμολόγησης ανοίξτε μία τρύπα και τοποθετήστε το παρεχόμενο ούπα. 2. Περάστε τους αγωγούς τροφοδοσίας μέσα από το πόδι της στήλης και συναρμολογήστε το πόδι της στήλης με την παρεχόμενη εξάγωνη βίδα στο έδαφος. 3. Περάστε τους αγωγούς τροφοδοσίας μέσα από τα παρεχόμενα κουτιά διακλάδωσης και συνδέστε τους επενδυμένους αγωγούς που φτάνουν έως τις μονάδες συσκευών. 4. Συνδέστε το στοιχείο φωτισμού (αν υπάρχει) (βλ. σελ. 5). 5. Συνδέστε τον αγωγό γείωσης της στήλης ενέργειας με την επαφή γείωσης του ποδιού της στήλης. 6. Τοποθετήστε τη στήλη ενέργειας στο πόδι της στήλης και στερεώστε τη με τις τρεις βίδες με εσωτερικό εξάγωνο (M6 x 14). 7. Σε στήλες ενέργειας με στοιχείο φωτισμού τοποθετήστε το φωτιστικό μέσο και κλείστε τη στήλη με το κάλυμμα. Στήλη χωρίς στοιχείο φωτισμού Σε στήλες χωρίς στοιχείο φωτισμού θα πρέπει πρώτα να συναρμολογηθούν όλες οι συσκευές και το πλαίσιο κάλυψης TX_44, πριν τοποθετηθεί το κάλυμμα της στήλης. Για να εξασφαλίζεται η στεγανότητα της στήλης από πιτσίλισμα νερού, θα πρέπει ηάνω ακμή του πλαισίου κάλυψης TX_44 να εφάπτεται με την άνω ακμή της στήλης. Ενσωμάτωση στοιχείων του συστήματος 55 Τα στοιχεία από το σύστημα 55 πρέπει να εγκατασταθούν μέσω μίας ενδιάμεσης πλάκας TX_44 με πτυσσόμενο καπάκι. Μία συνοπτική παρουσίαση σχετικά με ποιο στοιχείο μπορεί να συνδυαστεί με ποια ενδιάμεση πλάκα, θα βρείτε στον επίκαιρο κατάλογο της Gra. Παρακαλούμε εγκαταστήστε ως εξής τα εντοιχιζόμενα στοιχεία: 1. Συνδέστε τα στοιχεία των συσκευών. 2. Τοποθετήστε τους αγωγούς σύνδεσης στα κουτιά διακλάδωσης. 3. Τοποθετήστε τα στοιχεία με τα παρεχόμενα πώματα στεγανοποίησης. Στη στήλη υπάρχουν σημάνσεις, στις οποίες μπορείτε να ευθυγραμμίσετε τους φέροντες δακτυλίους των συσκευών. Έτσι εξασφαλίζεται ότι το πλαίσιο θα τοποθετηθεί αργότερα με τέτοιο τρόπο, ώστε να εξασφαλίζεται στεγανότητα από πιτσίλισμα νερού. 4. Τοποθετήστε το κάτω τμήμα του πλαισίου TX_44 και στερεώστε το με τις παρεχόμενες σταυρόβιδες (B3,5 x 16). 5. Τοποθετήστε τα κεντρικά στοιχεία και ενδεχομένως βιδώστε γερά τα στοιχεία. 6. Ενδεχομένως τοποθετήστε τις ενδιάμεσες πλάκες με το πτυσσόμενο καπάκι. 7. Κουμπώστε την πλάκα κάλυψης του πλαισίου και πιέστε τις βίδες Torx. 4

5 Σύνδεση στήλης ενέργειας Γείωση Οι στήλες ενέργειας με στοιχείο φωτισμού ήοι στήλες ενέργειας, στις οποίες λειτουργούν συσκευές με 230 V, απαιτούν γείωση. Οι στήλες ενέργειας διαθέτουν τις ακόλουθες επαφές γείωσης: Το στοιχείο φωτισμού γειώνεται μέσω των επαφών στο κουτί διακλάδωσης. Επιπλέον το στοιχείο φωτισμού συνδέεται με το προφίλ της στήλης. Ένας αγωγός γείωσης φτάνει μέχρι κάτω στο πόδι της στήλης. Συνδέστε αυτό τον αγωγό με το πόδι της στήλης. Αν έχουν τοποθετηθεί συσκευές 230 V στις κενές μονάδες, ηστήλη ενέργειας θα πρέπει να γειωθεί επιπλέον. Για αυτό υπάρχει μία ακόμα επαφή γείωσης στην περιοχή της μονάδας της συσκευής. Συνδέστε αυτή την επαφή με το σύρμα γείωσης του αγωγού τροφοδοσίας της συσκευής 230 V. Σύνδεση των συσκευών Χάρη στη μεταβλητότητα της στήλης ενέργειας μπορούν να ενσωματωθούν όλες οι εντοιχιζόμενες συσκευές από το πρόγραμμα διακοπτών TX_44 ήτο σύστημα 55. Για αυτό παρακαλούμε να ελέγξετε στις εκάστοτε οδηγίες χρήσης που συνοδεύουν τις συσκευές, πως συνδέονται οι μεμονωμένες συσκευές. Τοποθέτηση/αντικατάσταση φωτιστικού μέσου Ως φωτιστικό μέσο για τις στήλες ενέργειας χρησιμοποιείται μία συμπαγής λάμπα φθορίου με σπείρωμα E27. Περισσότερα στοιχεία για τα εγκεκριμένα φωτιστικά μέσα θα βρείτε στο κεφάλαιο "Τεχνικά χαρακτηριστικά" σελ. 6. Για να τοποθετήσετε ήνα αντικαταστήσετε το φωτιστικό μέσο, παρακαλούμε ενεργήστε ως εξής: 1. Λύστε τις δύο βίδες του καλύμματος και αφαιρέστε το κάλυμμα της στήλης. 2. Τραβήξτε προς τα πάνω το τζάμι διασποράς από τον οδηγό. 3. Τοποθετήστε το φωτιστικό μέσο. 4. Τοποθετήστε ξανά από πάνω το τζάμι διασποράς (παρακαλούμε προσέξτε την επιγραφή "TOP FRONT"). 5. Τοποθετήστε το κάλυμμα της στήλης και στερεώστε το με τις δύο βίδες του καλύμματος. Διάμετρος φωτιστικού μέσου Στις στήλες ενέργειας μπορούν να τοποθετηθούν συμπαγείς λάμπες φθορίου με διάμετρο κάλυκα έως και 52 mm. Με τοποθετημένο το στοιχείο ελασμάτων ηδιάμετρος του κάλυκα μειώνεται και φτάνει έως και 48 mm! Σύνδεση του στοιχείου φωτισμού Το στοιχείο φωτισμού της στήλης ενέργειας είναι ήδη προσυνδεδεμένο μέχρι την επαφή σύνδεσης. Ενεργήστε ως εξής για να συνδέσετε το στοιχείο φωτισμού: 1. Αφαιρέστε το κουτί σύνδεσης από το κάτω άνοιγμα της στήλης ενέργειας και ανοίξτε το. 2. Συνδέστε το στοιχείο φωτισμού μέσω των επαφών /N/. L N Οι ελεύθερες επαφές μπορούν να χρησιμοποιηθούν για τη διασύνδεση των κενών μονάδων. 3. Κλείστε το κουτί σύνδεσης και τοποθετήστε το ξανά στη στήλη ενέργειας. 5

6 Τοποθέτηση ελάσματος Με το προαιρετικό έλασμα το στοιχείο φωτισμού της στήλης ενέργειας μπορεί να χρησιμοποιηθεί με στόχο το φωτισμό ενός αντικειμένου ήτου δρόμου. Για να τοποθετήσετε το στοιχείο ελασμάτων και το παρεχόμενο διαφανές τζάμι, παρακαλούμε ενεργήστε ως εξής: 1. Λύστε τις δύο βίδες του καλύμματος και αφαιρέστε το κάλυμμα της στήλης. 2. Τραβήξτε προς τα πάνω το τζάμι διασποράς από τον οδηγό. 3. Τοποθετήστε από πάνω το διαφανές τζάμι (παρακαλούμε προσέξτε την επιγραφή "TOP FRONT"). 4. Τοποθετήστε το στοιχείο ελασμάτων: Ελάσματα στραμμένα προς τα πάνω, π.χ. για φωτισμό αντικειμένου. Τεχνικά χαρακτηριστικά Διαστάσεις (Π x Υ x Β) Πόδι στήλης: 229 x 10 x 155 mm Στήλη: 142 x 491 x 75 mm ή 142 x 769 x 75 mm Είδος προστασίας: IP 44 με κλειστά καλύμματα συσκευών Συνδέσεις: Βιδωτές επαφές 1x4mm 2 ή 2 x 2,5 mm 2 Φωτιστικό μέσο: Συμπαγής λάμπα φθορίου με σπείρωμα E27 (TC-DSE, TC-TSE) ισχύς: μέγ. 21 W Διάμετρος κάλυκα: μέγ. 52 mm ή μέγ. 48 mm (με χρήση του ελάσματος) π.χ. RADIUM Ralux RX-Q, RX-QS, RX-E OSRAM Dulux EL, PHILIPS PLE-L Προσέξτε τα κορυφαία ρεύματα ενεργοποίησης Κατά τη χρήση αυτόματων μηχανισμών παρακολούθησης ή αυτόματων διακοπτών παρακαλούμε προσέξτε τα υψηλά κορυφαία ρεύματα ενεργοποίησης των συμπαγών λαμπών φθορίου. Ελάσματα στραμμένα προς τα κάτω, π.χ. για φωτισμό του δρόμου. Περιοχή φωτισμού Στήλη ενέργειας με στοιχείο φωτισμού, ύψος 769 mm, σατινέ τζάμι διασποράς, φωτιστικό μέσο 20 W 5. Τοποθετήστε το κάλυμμα της στήλης και στερεώστε το με τις δύο βίδες του καλύμματος. Διαφανές τζάμι/τζάμι διασποράς Το στοιχείο ελασμάτων μπορεί να χρησιμοποιηθεί τόσο με το διαφανές τζάμι όσο και με το σατινέ τζάμι διασποράς. 6

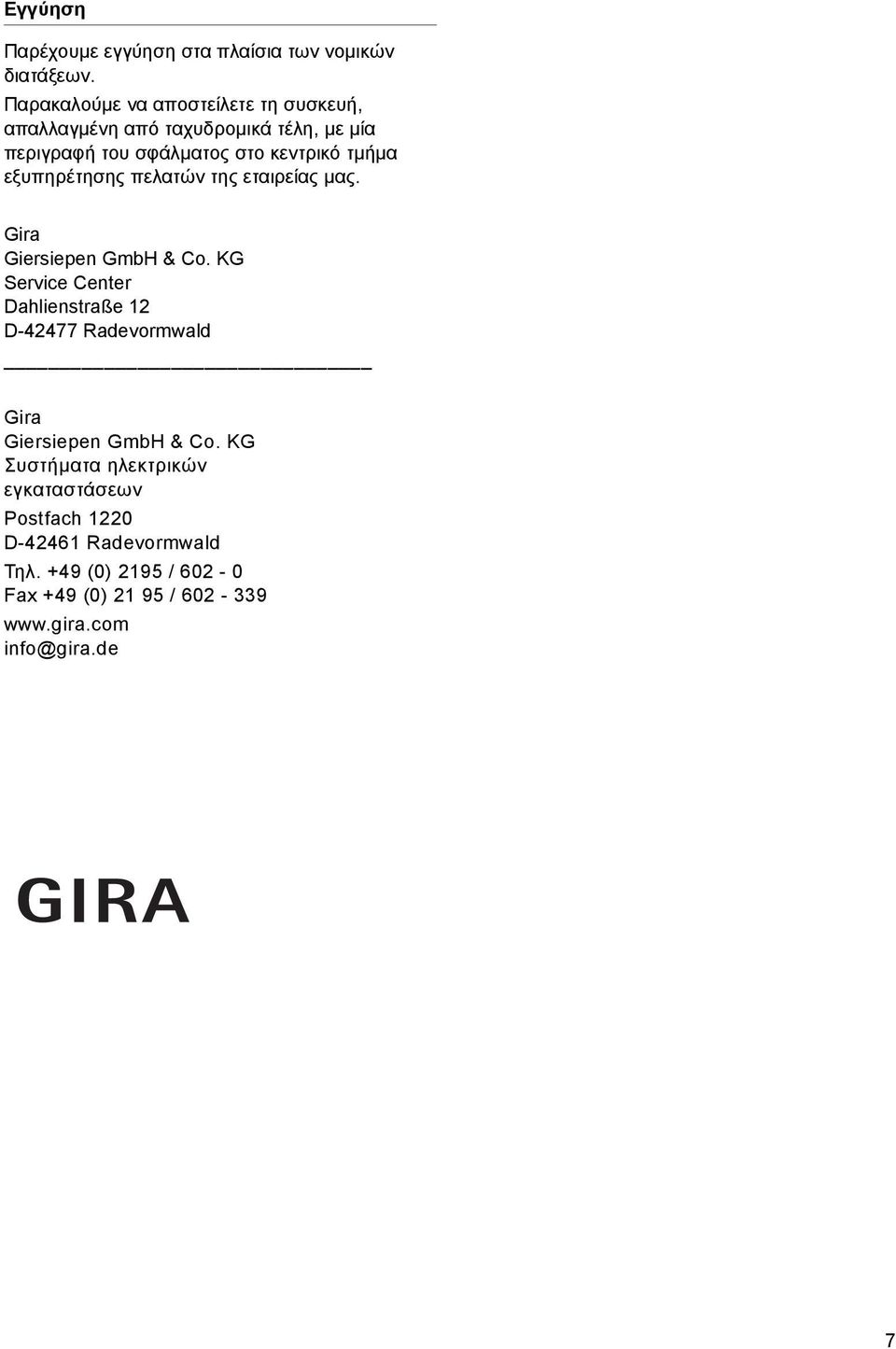

7 Εγγύηση Παρέχουμε εγγύηση στα πλαίσια των νομικών διατάξεων. Παρακαλούμε να αποστείλετε τη συσκευή, απαλλαγμένη από ταχυδρομικά τέλη, με μία περιγραφή του σφάλματος στο κεντρικό τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Συστήματα ηλεκτρικών εγκαταστάσεων Postfach 1220 D Radevormwald Τηλ. +49 (0) 2195 / Fax +49 (0) / nfo@gra.de 7
