1 4/ Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203

2 Bιομηχανικά Υλικά Χαμηλής Τάσης Bιομηχανικά Υλικά Χαμηλής Τάσης 4/2 Μεταγωγικοί διακόπτες εκκέντρου, ΟΝ 4/26 Τηλεχειριζόμενοι διακόπτες αέρος (επαφείς) - Ηλεκτρονόμοι υπερφόρτισης 4/3 Διακόπτες φορτίου, ΟΤ/ΟΕΤL Τριπολικοί (3P) διακόπτες φορτίου 4/27 4/27 Μίνι τηλεχειριζόμενοι διακόπτες αέρος, ισχύος 4/3 Τετραπολικοί (4P) διακόπτες φορτίου 4/28 Θερμικοί ηλεκτρονόμοι υπερφόρτισης μίνι τηλεχειριζόμενων διακοπτών αέρος 4/3 Μεταγωγικοί διακόπτες φορτίου /29 Βοηθητικοί τηλεχειριζόμενοι διακόπτες αέρος, NF 4/3 Διακόπτες φορτίου, ΟTΜ 4/3 Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος 4/4 Μεταγωγικοί διακόπτες φορτίου με κινητήρα τηλεχειρισμού 4/3 Θερμικοί ηλεκτρονόμοι υπερφόρτισης 4/5 Μεταγωγικοί διακόπτες φορτίου με αυτόματο σύστημα μεταγωγής και κινητήρα τηλεχειρισμού 4/3 Ηλεκτρονικοί ηλεκτρονόμοι υπερφόρτισης 4/6 Εκκίνηση αστέρα - τριγώνου τριφασικών ασύγχρονων κινητήρων 4/7 Τριπολικοί ασφαλειοδιακόπτες, OS Τριπολικοί (3P) ασφαλειοδιακόπτες 4/32 4/ Bιομηχανικά Υλικά Χαμηλής Τάσης Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος 4/8 Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων, MS 4/2 Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων MS6, έως 50 ka 4/2 Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων MS32, έως 00 ka 4/2 Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων MS450 - MS495, 50 ka 4/4 Εκκινητές ομαλής εκκίνησης (softstarters) 4/5 Οι εκκινητές ομαλής εκκίνησης της ΑΒΒ 4/5 Εκκινητές ομαλής εκκίνησης (softstarters) PSR 4/6 Εκκινητές ομαλής εκκίνησης (softstarters) με δυνατότητα ελέγχου ροπής - Torque Control, PSE 4/7 Εκκινητές ομαλής εκκίνησης (softstarters) με δυνατότητα ελέγχου ροπής - Torque Control, PST/PSTΒ 4/8 Ρυθμιστές στροφών ασύγχρονων κινητήρων, ACS 4/9 Ρυθμιστές στροφών ασύγχρονων κινητήρων, ACS 50 4/9 Ρυθμιστές στροφών ασύγχρονων κινητήρων, ACS 355 4/20 Ρυθμιστές στροφών ασύγχρονων κινητήρων, ΑCS 550 4/2 Μπουτόν, ενδεικτικές λυχνίες, επιλογικοί διακόπτες Ø 22 mm 4/23 Ενός στοιχείου 4/23 Τριών στοιχείων 4/24 Εξαρτήματα μπουτόν, λυχνιών, διακοπτών Ø22 mm 4/24 Ασφαλειοαποζεύκτες 4/25 Τριπολικοί ασφαλειοαποζεύκτες 4/25 Αντιστάθμιση συντελεστή ισχύος συνφ 4/33 Ενισχυμένοι πυκνωτές αντιστάθμισης, CLMD 33S 4/33 Ρυθμιστές αέργου ισχύος, RVC 4/34 Επιτηρητές δικτύου / Ρυθμιστές αέργου ισχύος, RVT 4/34 Τηλεχειριζόμενοι διακόπτες αέρος ζεύξης πυκνωτών, UA 4/34 Στραγγαλιστικά πηνία και πυκνωτές για εγκαταστάσεις με αρμονικές 4/34 Ενεργά φίλτρα απορρόφησης αρμονικών 4/34 Αυτόματοι διακόπτες ισχύος 4/35 Πρόγραμμα υπολογισμού και διαστασιολόγησης ηλεκτρολογικών εγκαταστάσεων - DOC 4/35 Πρόγραμμα υπολογισμού - CAT 4/35 Αυτόματοι διακόπτες ισχύος (κλειστού τύπου), διανομής, Tmax XT 4/36 Αυτόματοι διακόπτες ισχύος (κλειστού τύπου), διανομής, Tmax 4/40 Εξαρτήματα αυτόματων διακοπτών ισχύος (κλειστού τύπου) 4/4 Εξαρτήματα αυτομάτων διακοπτών ισχύος (κλειστού τύπου) Tmax XT ΧΤ ΧΤ2 ΧΤ3 ΧΤ4 4/4 Εξαρτήματα αυτόματων διακοπτών ισχύος (κλειστού τύπου) Tmax Τ5 - T6 - T7 - T7M - Τ8 4/42 Εξαρτήματα αυτόματων διακοπτών ισχύος (κλειστού τύπου) Tmax XT και Τmax 4/44 Αυτόματοι διακόπτες ισχύος (ανοικτού τύπου), διανομής, Emax & Χ 4/45 Εξαρτήματα αυτόματων διακοπτών ισχύος (ανοικτού τύπου) Χ 4/46 ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203 Bιομηχανικά Υλικά Χαμηλής Τάσης 4/2

3 Μίνι τηλεχειριζόμενοι διακόπτες αέρος, ισχύος B B Τύπος Κωδικός* Περιγραφή / Τεχνικά χαρακτηριστικά Πόλοι Ισχύς (kw) Ένταση (A) Βοηθ. επαφές AC3, 400 V AC3, 400 V AC, θ<40 C NO NC B B B B , B , B , * O κωδικός ισχύει μόνο για τις τάσεις πηνίων V / 50 Hz. Για άλλες τάσεις πηνίων επικοινωνήστε μαζί μας. Εξαρτήματα μίνι τηλεχειριζόμενων διακοπτών αέρος Βοηθητικές επαφές εμπρόσθιας τοποθέτησης CAF6-20E 045 2ΝΟ CAF6-E 044 ΝΟ + NC Διαφανές κάλυμμα LT6-B 047 Διαφανές κάλυμμα IP 20 για Β6, Β7 LT6-B NF22E Θερμικοί ηλεκτρονόμοι υπερφόρτισης μίνι τηλεχειριζόμενων διακοπτών αέρος Περιοχή ρύθμισης (A) T ,0...0,3 A B6, B7, AS T ,3...0,7 A B6, B7, AS T ,7...0,23 A B6, B7, AS T ,23...0,3 A B6, B7, AS T ,3...0,4 A B6, B7, AS T ,4...0,55 A B6, B7, AS T ,55...0,74 A B6, B7, AS T ,74...,00 A B6, B7, AS T ,00...,30 A B6, B7, AS T ,30...,70 A B6, B7, AS T ,70...2,30 A B6, B7, AS T ,30...3,0 A B6, B7, AS T ,0...4,20 A B6, B7, AS T ,20...5,70 A B6, B7, AS T ,70...7,60 A B6, B7, AS T ,60...0,0 A B6, B7, AS T ,0...3,0 A B6, B7, AS T ,0...6,0 A B6, B7, AS Βοηθητικοί τηλεχειριζόμενοι διακόπτες αέρος, NF Χρησιμοποιούνται για την διακοπή βοηθητικών κυκλωμάτων και κυκλωμάτων ελέγχου. Διαθέτουν ενσωματωμένη προστασία απαγωγής υπερτάσεων. XX: XX: VAC/ ( V Ένταση (Α) Βοηθ. επαφές V DC AC/ DC) AC5, 240 V NO NC NF22E-ΧΧ NF3E-ΧΧ NF40E-ΧΧ /3 Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203

4 AF A95, A0 A20, A260, A300 AF A50, A63, A75 A45, A85 AF400, AF460 Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος, ΑF - Κύκλωμα ελέγχου AC / DC Χρησιμοποιούνται για τον έλεγχο κυκλωμάτων ισχύος έως 690 VACκαι 220 V DC. Ειδικότερα χρησιμοποιούνται για τον έλεγχο 3-φασικών κινητήρων καθώς και μη-επαγωγικών ή ελαφρώς επαγωγικών φορτίων. XX: XX:3 XX:4 Ισχύς (kw) Ένταση (Α) Βοηθ. επαφές VAC/ V V AC3, AC3, AC, NO NC V DC AC/ DC AC/ DC V 400 V θ<40 C AF ΧΧ AF ΧΧ AF ΧΧ , AF ΧΧ , AF ΧΧ , AF ΧΧ , AF ΧΧ AF ΧΧ AF ΧΧ , Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος, A - Κύκλωμα ελέγχου AC Ισχύς (kw) Ένταση (A) Βοηθ. επαφές AC3, 400 V AC3, 400 V AC, θ<40 C NO NC A A A A A A A A A A Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος, ΑF - Κύκλωμα ελέγχου AC / DC Διαθέτουν πηνίο μεγάλου εύρους τάσεως AC και DC με ενσωματωμένο interface. Είναι κατάλληλοι για απευθείας οδήγηση από κεντρικά συστήματα ελέγχου και αυτοματισμών πχ. PLC. Ισχύς (kw) Ένταση (A) Βοηθ. επαφές AC3, 400 V AC3, 400 V AC, θ<40 C NO NC AF AF AF AF AF AF Bιομηχανικά Υλικά Χαμηλής Τάσης AF350, AF650 Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V / 50 Hz και V / 60 Hz. 2 Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V AC/ DC. Για άλλες τάσεις πηνίων επικοινωνήστε μαζί μας. Τριπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος με πηνίο χαμηλής κατανάλωσης, ΑFxxΖ - Κύκλωμα ελέγχου AC / DC Το γράμμα Ζ στο τύπο φανερώνει ότι είναι εφοδιασμένοι με πηνίο που επιτρέπει τον απευθείας έλεγχο από τις εξόδους των PLC (24 VDC500 ma) και παρουσιάζει πολύ χαμηλή κατανάλωση. Μπορούν να διαχειριστούν μικρές διακυμάνσεις ή διακοπές τάσης. XX: VAC/ Ισχύς (kw) Ένταση (Α) Βοηθ. επαφές V DC AC3, V AC3, 400 V AC, θ<40 C NO NC AF09Z-30-0-ΧΧ AF09Z-30-0-ΧΧ AF2Z-30-0-ΧΧ , AF2Z-30-0-ΧΧ , AF6Z-30-0-ΧΧ , AF6Z-30-0-ΧΧ , AF26Z ΧΧ AF30Z ΧΧ AF38Z ΧΧ , ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203 Bιομηχανικά Υλικά Χαμηλής Τάσης 4/4

5 Θερμικοί ηλεκτρονόμοι υπερφόρτισης TF42 TA80 Περιοχή ρύθμισης (A) TF ,0...0,3 AF09...AF38 TF ,3...0,7 AF09...AF38 TF ,7...0,23 AF09...AF38 TF ,23...0,3 AF09...AF38 TF ,3...0,4 AF09...AF38 TF ,4...0,55 AF09...AF38 TF ,55...0,74 AF09...AF38 TF ,74...,00 AF09...AF38 TF ,00...,30 AF09...AF38 TF ,30...,70 AF09...AF38 TF ,70...2,30 AF09...AF38 TF ,30...3,0 AF09...AF38 TF ,0...4,20 AF09...AF38 TF ,20...5,70 AF09...AF38 TF ,70...7,60 AF09...AF38 TF ,60...0,0 AF09...AF38 TF ,0...3,0 AF09...AF38 TF ,0...6,0 AF09...AF38 TF ,0...20,0 AF09...AF38 TF ,0...24,0 AF09...AF38 TF ,0...29,0 AF09...AF38 TF ,0...35,0 AF09...AF38 TF ,0...38,0 / 40,0 AF09...AF38 TA75 DU ,0...25,0 A50...A75 TA75 DU ,0...32,0 A50...A75 TA75 DU ,0...42,0 A50...A75 TA75 DU ,0...52,0 A50...A75 TA75 DU ,0...63,0 A50...A75 TA75 DU ,0...80,0 A50...A75 TA80 DU ,0...42,0 A95...A0 TA80 DU ,0...52,0 A95...A0 TA80 DU ,0...63,0 A95...A0 TA80 DU ,0...80,0 A95...A0 TA0 TA0 DU ,0...90,0 A95...A0 TA0 DU ,0...0,0 A95...A0 4/5 Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203

6 TA200 DU0 Θερμικοί ηλεκτρονόμοι υπερφόρτισης (συνέχεια) Περιοχή ρύθμισης (A) TA200 DU A45...A85 TA200 DU A45...A85 TA200 DU A45...A85 TA200 DU A45...A85 TA200 DU A45...A85 TA450 DU A20...A300 TA450 DU A20...A300 TA450 DU A20...A300 T900 DU A300...AF400 T900 DU AF400...AF460 T900 DU AF580...AF750 T900 DU AF750...AF.350 Όλοι οι παραπάνω τύποι θερμικών διατίθενται και σε ειδικές εκδόσεις για ΕΕx e κινητήρες. Οι τύποι ΤΑ450 και Τ900 διατίθενται και σε ειδικές εκδόσεις SU, αντί DU, για εκκινήσεις με μεγάλο χρόνο εκκίνησης. Εξαρτήματα θερμικών ηλεκτρονόμων υπερφόρτισης Βάση ανεξάρτητης τοποθέτησης DB Για ηλεκτρονόμους ΤΑ42 DU, TA75 DU, TA80 DU DB Για ηλεκτρονόμους ΤΑ0 DU, TA200 DU DB42 NEO 4986 Για ηλεκτρονόμους TF42 Ηλεκτρονικοί ηλεκτρονόμοι υπερφόρτισης 4 - Bιομηχανικά Υλικά Χαμηλής Τάσης EF9 EF45 Περιοχή ρύθμισης (A) Κλάση Για τηλεχειρίζόμενο διακόπτη EF ,0...0,32 Επιλογή 0, 20, 30 AF09...AF26 EF ,30...,00 Επιλογή 0, 20, 30 AF09...AF26 EF , Επιλογή 0, 20, 30 AF09...AF26 EF ,90...6,30 Επιλογή 0, 20, 30 AF09...AF26 EF ,70...8,9 Επιλογή 0, 20, 30 AF09...AF26 EF , ,0 Επιλογή 0, 20, 30 AF26...AF38 EF ,0...45,0 Επιλογή 0, 20, 30 AF26...AF38 E80 DU Επιλογή 0, 20, 30 A50...A75 E40 DU Επιλογή 0, 20, 30 A95...A0 EF370 EF NEO Επιλογή 0, 20, 30 A45, A85 AF45, AF85 EF NEO Επιλογή 0, 20, 30 Α20...Α300 AF20,...AF370 E500DU Επιλογή 0, 20, 30 ΑF400...AF460 E800DU Επιλογή 0, 20, 30 AF580...AF750 E500DU ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203 Bιομηχανικά Υλικά Χαμηλής Τάσης 4/6

7 Εκκίνηση αστέρα - τριγώνου τριφασικών ασύγχρονων κινητήρων Πίνακας επιλογής εξαρτημάτων ελέγχου Θερμοκρασία περιβάλλοντος = 55 C Kινητήρας Μέγ. χρόνος Τηλεχειριζόμενοι Ηλεκτρονόμος υπερφόρτισης Χρονικό Ισχύς Ονομαστικό εκκίνησης διακόπτες αέρος ( 4 ) Ρύθμιση Τύπος V ρεύμα Ι n από στάση ( 3 ) ΚΜ ΚΜ3 ΚΜ2 (I n x 0,58) kw HP (A) (sec) Γραμμή Τρίγωνο Αστέρας (A) ( ) 7,5 0 5,5 5 ΑF09 ΑF09 ΑF09 9 TF42 DU0 ( 2 ) ΑF2 ΑF2 ΑF09 3 TF42 DU6 ( 2 ) ΑF6 ΑF6 ΑF2 7,5 TF42 DU20 ( 2 ) ΑF26 ΑF26 ΑF6 25,5 TF42 DU29 ( 2 ) ΑF30 ΑF30 ΑF26 29 TF42 DU35 ( 2 ) A50 A50 ΑF26 42 TA75 DU42 ( 2 ) Α50 Α50 AF30 49 TA75 DU52 TP ή ΤΕ5S Α63 Α63 AF38 6 TA75 DU63 TP ή ΤΕ5S Α75 Α75 Α50 69 TA75 DU80 TP ή ΤΕ5S Α95 Α95 Α75 8 TA0 DU90 TP ή ΤΕ5S Α0 Α0 Α95 99 TA0 DU0 ΤΕ5S Α45 Α45 Α0 42 TA200 DU50 ΤΕ5S Α85 Α85 Α45 7 TA200 DU75 ΤΕ5S Α20 Α20 Α85 25 TA450 DU235 ΤΕ5S Α260 Α260 Α TA450 DU30 ΤΕ5S Α300 Α300 Α TA450 DU30 ΤΕ5S AF400 AF400 A T900 DU375 ( 2 ) AF460 AF460 A T900 DU500 ( 2 ) AF580 AF580 AF T900 DU650 ( 2 ) AF750 AF750 AF T900 DU850 ( 2 ) ( ) Η τιμή ρύθμισης του ρεύματος είναι: ονομαστικό ρεύμα κινητήρα x 0,58. ( 2 ) Μπορεί να χρησιμοποιηθεί βοηθητικός τηλεχειριζόμενος διακόπτης αέρος + χρονικό, καθώς οι τηλεχειριζόμενοι διακόπτες αέρος AF... έχουν ήδη μια μικρή καθυστέρηση στο κλείσιμο. ( 3 ) Συνήθης χρόνος = s. ( 4 ) Ο τηλεχειριζόμενος διακόπτης αέρος γραμμής πρέπει να διαθέτει NO βοηθητική επαφή. Ο τηλεχειριζόμενος διακόπτης αέρος τριγώνου πρέπει να διαθέτει NC βοηθητική επαφή. Ο τηλεχειριζόμενος διακόπτης αέρος αστέρα πρέπει να διαθέτει NO + NC βοηθητικές επαφές. ιάγραµµα κυκλώµατος ισχύος Tηλεχειριζόµενοι διακόπτες αέρος ΑF09...AF750 ιαγράµµατα κυκλώµατος ελέγχου -Τηλεχειριζόµενος έλεγχος Τηλ/µενοι διακόπτες αέρος Τηλ/µενοι διακόπτεςαέρος ΑF09...A300 AF400...AF750 4/7 Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203

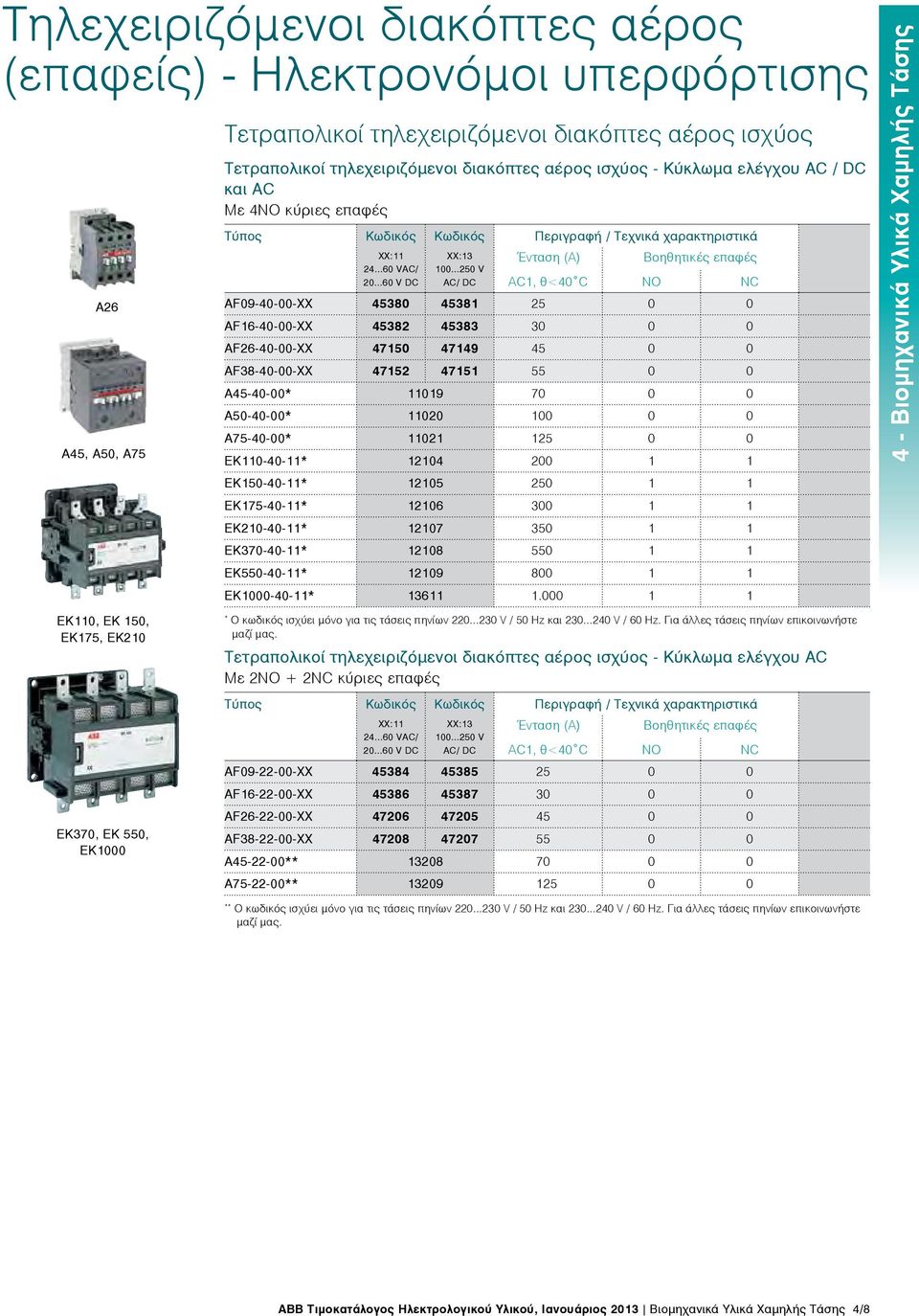

8 A26 A45, A50, A75 Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος - Κύκλωμα ελέγχου AC / DC και AC Με 4NO κύριες επαφές Τύπος Κωδικός Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά XX: VAC/ XX: V Ένταση (A) Βοηθητικές επαφές V DC AC/ DC AC, θ<40 C NO NC AF XX AF XX AF XX AF XX A * A * A * EK0-40-* EK50-40-* EK75-40-* EK20-40-* EK * EK * EK * Bιομηχανικά Υλικά Χαμηλής Τάσης EK0, EK 50, EK75, EK20 EK370, EK 550, EK000 * Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V / 50 Hz και V / 60 Hz. Για άλλες τάσεις πηνίων επικοινωνήστε μαζί μας. Τετραπολικοί τηλεχειριζόμενοι διακόπτες αέρος ισχύος - Κύκλωμα ελέγχου AC Με 2NO + 2NC κύριες επαφές Τύπος Κωδικός Κωδικός Περιγραφή / Τεχνικά χαρακτηριστικά XX: VAC/ XX: V Ένταση (A) Βοηθητικές επαφές V DC AC/ DC AC, θ<40 C NO NC AF XX AF XX AF XX AF XX A ** A ** ** Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V / 50 Hz και V / 60 Hz. Για άλλες τάσεις πηνίων επικοινωνήστε μαζί μας. ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203 Bιομηχανικά Υλικά Χαμηλής Τάσης 4/8

9 Συσκευασία CA5-0 CA4-0CAT4-E CAL5- TE5S TP40DA Εξαρτήματα τηλεχειριζόμενων διακοπτών αέρος Βοηθητικές επαφές CA NO. Εμπρόσθιας AF09...AF38, NF τοποθέτησης CA NC. Εμπρόσθιας AF09...AF38, NF τοποθέτησης CAT4-M NO + NC. AF09...AF6 (NO) CAT4-E Εμπρόσθιας τοποθέτησης με ακροδέκτες AF26...AF38 CAT4-U πηνίου Α - Α2 AF09...AF6 (NC) CAL NO + NC πλαϊνές AF09...AF38, NF 2 CA NO εμπρόσθια Α50...Α0 0 CA NC εμπρόσθια Α50...Α0 0 CC NO εμπρόσθια, Α50...Α0 0 προπορίας CC NC εμπρόσθια, Α50...Α0 0 καθυστέρησης CAL5-47 NO + NC πλαϊνές Α50...Α75 2 CAL NO + NC πλαϊνές Α95...Α300, 2 ΑF400...AF650 CAL6-B 2209 NO + NC πλαϊνές EK0...EK000 CAL8-B 2457 NO + NC πλαϊνές (αφού προηγηθεί η CAL8-) Α45...Α300, ΑF45...AF650 2 Χρονικά με καθυστέρηση στην ενεργοποίηση (ON delay) TP40DA 52 Πνευματικό 0,...40 s Α50...Α75 TP80DA 50 Πνευματικό s Α50...Α75 CT-SDE* 2869 Hλεκτρονικό 0, s Α50...Α V AC/ DC, V AC TE5S-240* 239 Hλεκτρονικό 0,8...8 s ή ΑF09...Α s, V AC TE5S-20* 5454 Ηλεκτρονικό 0,8...8 s ή ΑF09...Α s, V AC TE5S-24* 487 Ηλεκτρονικό 0,8...8 s ή AF09...Α s, 24 V AC/ DC TEF4-ON ΝΕΟ Ηλεκτρονικό AF και NF 0,... sec ή...0 sec ή sec V AC / DC TEF5-ON ΝΕΟ Ηλεκτρονικό 0,... sec ή...0 sec ή sec V AC / DC Α50...Α75 * K.E.: Κατόπιν ερώτησης * Ειδικό για εκκίνηση αστέρα - τριγώνου τριφασικών ασύγχρονων κινητήρων. Χρονικά με καθυστέρηση στην απενεργοποίηση (OFF delay) TP40IA 53 Πνευματικό 0,...40 s Α50...Α75 TP80IA 5 Πνευματικό s A50...Α75 TEF4-OFF ΝΕΟ 7060 Ηλεκτρονικό AF και NF 0,... sec ή...0 sec ή sec V AC / DC TEF5-OFF ΝΕΟ Ηλεκτρονικό 0,... sec ή...0 sec ή sec V AC / DC Α50...Α75 4/9 Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203

10 LDC4 BEA6-4 BB4 BER6-4 Συσκευασία αριστερά / δεξιά Εξαρτήματα τηλεχειριζόμενων διακοπτών αέρος (συνέχεια) Συνδέσμοι συγκράτησης BB AF09...AF38 50 Επιπρόσθετη κλέμμα σύνδεσης πηνίου LDC AF09...AF38, NF 0 Γέφυρες σύνδεσης BEA Για σύνδεση με MS6- AF09...AF6 0 BEA AF26...AF38 0 BER Για ανάστροφη εκκίνηση AF09...AF6 BER AF26...AF38 BEY Για εκκίνηση αστέρα AF09...AF6 BEY τρίγωνο AF26...AF Bιομηχανικά Υλικά Χαμηλής Τάσης KM A2 VEM4 = VE4 + VM4 0NC 0 NC KM2 A2 Μηχανική / ηλεκτρική μανδάλωση VEM4** Μηχανική / ηλεκτρική με ΝΟ + ΝC επαφές VE Μηχανική / ηλεκτρική με 2NC επαφές VH Μηχανική / ηλεκτρική με AF09...AF38 Α45...Α0 / Α45...Α0 EK0...EK50 / 2NC επαφές EK0...EK50 VH Μηχανική / ηλεκτρική με EK75...EK20 / 2NC επαφές EK75...EK20 VEM4 VE5- VM4 ** Περιλαμβάνει τη μηχανική μανδάλωση VM4 με 2 συνδέσμους συγκράτησης και ένα μπλοκ ηλεκτρικής μανδάλωσης VE4 που συνδέει τα A2 - A2. Μηχανική μανδάλωση VM4* Μηχανική AF09...AF38 0 VM300H 6343 Μηχανική Α95...Α300 / Α45...Α300 VM300/ 8296 Μηχανική Α20...Α300 / 460H ΑF400...AF460 VM650Η ΝΕΟ Μηχανική AF350...AF650 VM300H VM750H 8297 Μηχανική AF400...AF750 / AF400...AF750 VH Μηχανική EK370...EK000 / EK370...EK000 * Περιλαμβάνει 2 συνδέσμους συγκράτησης και τη μηχανική μανδάλωση. Mηχανική συγκράτηση WB75-A WB75-A 57 Με ηλεκτρική ή χειροκίνητη απασφάλιση Ν, Α50...Α75 BX4 BX4-CA Προστατευτικά καλύμματα Προστατεύουν από τυχαία επαφή. BX Χωρίς εμπρόσθια AF09...AF38, NF 0 εξαρτήματα. IP 2 BX4-CA Κατάλληλο για βοηθητικές επαφές CAT4 50 ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203 Bιομηχανικά Υλικά Χαμηλής Τάσης 4/0

11 Ανταλλακτικά τηλεχειριζόμενων διακοπτών αέρος ZL50 ZL85 ZLT50 KZK370 ZA6 ZA85 Σετ κύριων επαφών για τριπολικούς τηλεχειριζόμενους διακόπτες αέρος Περιλαμβάνει 6 σταθερές και 3 κινητές επαφές. Συσκευασία ZL50 38 A50 ZL63 39 A63 ZL75 40 A75 ZL A95 ZL A0 ZL A45 ZL A85 ZL A20 ZL A260 ZL A300 ZL AF400 ZL AF460 ZL AF580 ZL AF750 Σετ κύριων επαφών για τετραπολικούς τηλεχειριζόμενους διακόπτες αέρος Περιλαμβάνει 8 σταθερές και 4 κινητές επαφές. Συσκευασία ZLT45 35 A45 ZLT50 36 A50 ZLT75 37 A75 KZK0 299 EK0 KZK EK50 KZK EK75 KZK EK20 KZK EK370 KZK EK550 KZK EK.000 Πηνία Συσκευασία ZA6 8 A9...A6 / UA6 ZA40 24 A26...A40 / UA26...UA30 ZA75 30 A45...A75 / UA50...UA75 ZA0 285 A95...A0 / UA95...UA0 ZA A45...A85 ZA A20...A300 KH EK0...EK50 KH EK75...EK20 KH EK370...EK.000 Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V / 50 Hz και V / 60 Hz. 2 Ο κωδικός ισχύει μόνο για τις τάσεις πηνίων V / 50 Hz. Για άλλες τάσεις πηνίων επικοινωνήστε μαζί μας. KH300 Ηλεκτρονικά πηνία Συσκευασία ZAF AF400...AF460 ZAF AF580...AF750 3 Ο κωδικός και η τιμή ισχύουν μόνο για τις τάσεις πηνίων V AC/ DC. 4/ Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203

12 Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων, MS MS6-6 Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων MS6, έως 50 ka Περιοχή ρύθμισης θερμικού (A) Ικανότητα διακοπής βραχ/τος (κα) MS ,...0,6 50 MS ,6...0,25 50 MS ,25...0,4 50 MS ,4...0,63 50 MS ,63...,0 50 MS ,0...,6 50 MS ,6...2,5 50 MS ,5...4,0 50 MS ,0...6,3 50 MS ,3...0, Bιομηχανικά Υλικά Χαμηλής Τάσης MS ,0...6,0 6 MS ,0...20,0 0 MS ,0...25,0 0 MS ,0...32,0 0 MS Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων MS32, έως 00 ka Σε περίπτωση σφάλματος το χειριστήριο μεταβαίνει σε ενδιάμεση θέση (trip) μεταξύ ΟΝ και OFF. Δυνατότητα κλειδώματος του χειριστηρίου σε θέση OFF με λουκέτο ασφαλείας. Περιοχή ρύθμισης θερμικού (A) MS ,...0,6 00 MS ,6...0,25 00 MS ,25...0,4 00 MS ,4...0,63 00 MS ,63...,0 00 MS ,0...,6 00 MS ,6...2,5 00 MS ,5...4,0 00 MS MS ,0...6,3 00 MS ,3...0,0 00 MS ,0...6,0 00 MS ,0...20,0 00 MS ,0...25,0 50 MS ,0...32,0 25 ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203 Bιομηχανικά Υλικά Χαμηλής Τάσης 4/2

13 Aυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων, MS Εξαρτήματα θερμομαγνητικών διακοπτών προστασίας κινητήρων MS6 - ΜS32 HKF- HK- SK- PS...65 PS...00 S-M-25 S-M3-35 IB32-Y HKF Βοηθητικές επαφές θέσεως NO + NC, εμπρόσθια τοποθέτηση HK Βοηθητικές επαφές θέσεως NO + NC, πλαϊνή τοποθέτηση HK Βοηθητικές επαφές θέσεως 2NO, πλαϊνή τοποθέτηση HK Βοηθητικές επαφές θέσεως 2NC, πλαϊνή τοποθέτηση SK Βοηθητικές επαφές σφάλματος NO + NC, πλαϊνή τοποθέτηση SK Βοηθητικές επαφές σφάλματος 2NO, πλαϊνή τοποθέτηση SK Βοηθητικές επαφές σφάλματος 2NC, πλαϊνή τοποθέτηση CK Βοηθητικές επαφές ένδειξης βραχυκυκλώματος NO + NC, πλαϊνή τοποθέτηση. Κατάλληλες αποκλειστικά για MS32 CK Βοηθητικές επαφές ένδειξης βραχυκυκλώματος 2NO, πλαϊνή τοποθέτηση. Κατάλληλες αποκλειστικά για MS32 CK Βοηθητικές επαφές ένδειξης βραχυκυκλώματος 2NC, πλαϊνή τοποθέτηση. Κατάλληλες αποκλειστικά για MS32 BEA7/ Γέφυρα σύνδεσης MS6 ή ΜS32 + μίνι τηλεχειριζόμενο διακόπτη αέρος Β6 ή Β7 BEA Γέφυρα σύνδεσης MS6 ή ΜS32 + τηλεχειριζόμενο διακόπτη αέρος AF09...AF6 BEA Γέφυρα σύνδεσης MS6 ή ΜS32 + τηλεχειριζόμενο διακόπτη αέρος AF26...AF38 PS Γέφυρα σύνδεσης 2 MS6 ή 2 ΜS32, 63 A PS Γέφυρα σύνδεσης 2 MS6 ή 2 ΜS32 με μπλοκ βοηθητικών επαφών, 63 A PS Γέφυρα σύνδεσης 3 MS6 ή 3 ΜS32, 63 A PS Γέφυρα σύνδεσης 3 MS6 ή 2 ΜS32 με μπλοκ βοηθητικών επαφών, 63 A PS Γέφυρα σύνδεσης 4 MS6 ή 4 ΜS32, 63 A PS Γέφυρα σύνδεσης 4 MS6 ή 4 ΜS32 με μπλοκ βοηθητικών επαφών, 63 A PS Γέφυρα σύνδεσης 5 MS6 ή 5 ΜS32, 63 A PS Γέφυρα σύνδεσης 5 MS6 ή 5 ΜS32 με μπλοκ βοηθητικών επαφών, 63 A PS Γέφυρα σύνδεσης 4 MS6 ή 4 ΜS32, 00 A PS Γέφυρα σύνδεσης 4 MS6 ή 4 ΜS32 με μπλοκ βοηθητικών επαφών, 00 A PS Γέφυρα σύνδεσης 5 MS6 ή 5 ΜS32, 00 A PS Γέφυρα σύνδεσης 5 MS6 ή 5 ΜS32 με μπλοκ βοηθητικών επαφών, 00 A S-M Κλέμμα τροφοδοσίας 63 A για καλώδια μέχρι 25 mm 2 S-M Κλέμμα τροφοδοσίας 63 A για καλώδια μέχρι 25 mm 2 σε συνδυασμό με γέφυρα σύνδεσης S-M Κλέμμα τροφοδοσίας 00 A για καλώδια μέχρι 35 mm 2 σε συνδυασμό με γέφυρα σύνδεσης IB32-Y Στεγανό κιβώτιο IP 65 με περιστροφικό χειριστήριο για MS 4/3 Bιομηχανικά Υλικά Χαμηλής Τάσης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 203
