Βιομηχανικά υλικά μέσης τάσης

Transcript

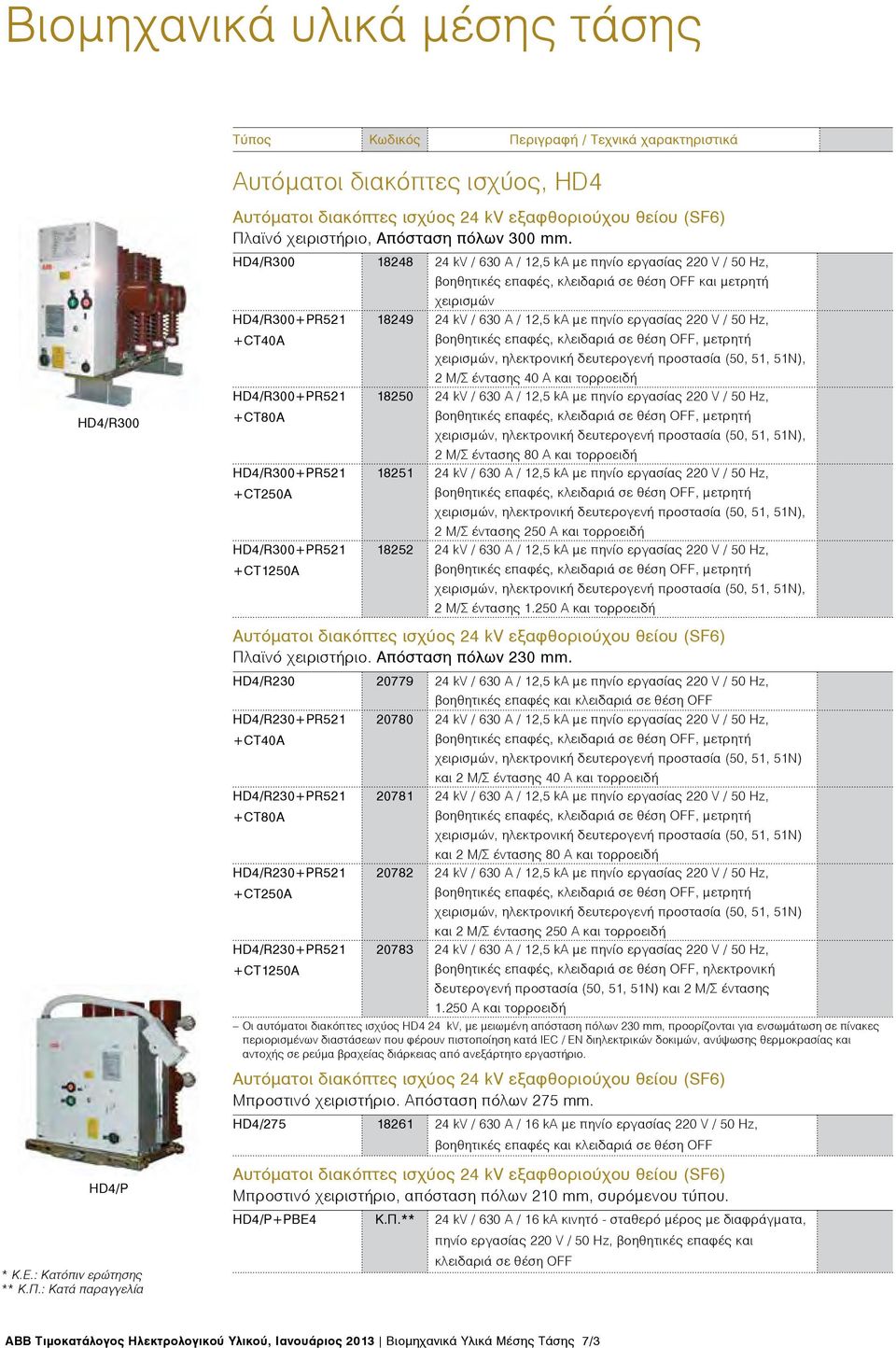

1 Αυτόματοι διακόπτες ισχύος, HD4 Αυτόματοι διακόπτες ισχύος 24 kv εξαφθοριούχου θείου (SF6) Πλαϊνό χειριστήριο, Απόσταση πόλων 300 mm. HD4/R300 HD4/R kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές, κλειδαριά σε θέση OFF και μετρητή χειρισμών HD4/R300+PR521 +CT40A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν), 2 Μ/Σ έντασης 40 Α και τορροειδή HD4/R300+PR521 +CT80A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν), 2 Μ/Σ έντασης 80 Α και τορροειδή HD4/R300+PR521 +CT250A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν), 2 Μ/Σ έντασης 250 Α και τορροειδή HD4/R300+PR521 +CT1250A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν), 2 Μ/Σ έντασης Α και τορροειδή Αυτόματοι διακόπτες ισχύος 24 kv εξαφθοριούχου θείου (SF6) Πλαϊνό χειριστήριο. Απόσταση πόλων 230 mm. HD4/R kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές και κλειδαριά σε θέση OFF HD4/R230+PR521 +CT40A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης 40 Α και τορροειδή HD4/R230+PR521 +CT80A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης 80 Α και τορροειδή HD4/R230+PR521 +CT250A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, χειρισμών, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης 250 Α και τορροειδή HD4/R230+PR521 +CT1250A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές, κλειδαριά σε θέση OFF, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης Α και τορροειδή Οι αυτόματοι διακόπτες ισχύος HD4 24 kv, με μειωμένη απόσταση πόλων 230 mm, προορίζονται για ενσωμάτωση σε πίνακες περιορισμένων διαστάσεων που φέρουν πιστοποίηση κατά ΙEC / EN διηλεκτρικών δοκιμών, ανύψωσης θερμοκρασίας και αντοχής σε ρεύμα βραχείας διάρκειας από ανεξάρτητο εργαστήριο. Αυτόματοι διακόπτες ισχύος 24 kv εξαφθοριούχου θείου (SF6) Μπροστινό χειριστήριο. Απόσταση πόλων 275 mm. HD4/ kv / 630 A / 16 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές και κλειδαριά σε θέση OFF HD4/P Αυτόματοι διακόπτες ισχύος 24 kv εξαφθοριούχου θείου (SF6) Μπροστινό χειριστήριο, απόσταση πόλων 210 mm, συρόμενου τύπου. HD4/P+PBE4 Κ.Π.** 24 kv / 630 A / 16 ka κινητό - σταθερό μέρος με διαφράγματα, πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές και * K.E.: Κατόπιν ερώτησης ** K.Π.: Κατά παραγγελία κλειδαριά σε θέση OFF ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/3

2 Εξαρτήματα αυτόματων διακοπτών ισχύος HD4/R M/HD4-HD4/R Κινητήρας 230 V / 50 Hz τάνυσης ελατηρίων YC/HD4-HD4/R Πηνίο ζεύξης 230 V / 50 Hz YU-110/HD4-HD4/R Πηνίο έλλειψης τάσης 110 V / 50 Hz YU-230/HD4-HD4/R Πηνίο έλλειψης τάσης 230 V / 50 Hz Σετ μετατροπής σταθερού σε κυλιόμενο ΗD4/R, Αποτελείται από: Τροχούς κύλισης Χειριστήριο απομανδάλωσης Πολυπολικό σύνδεσμο βοηθητικών κυκλωμάτων Ανταλλακτικά αυτόματων διακοπτών ισχύος HD4/R YO1/HD4-HD4/R Πηνίο εργασίας 230 V / 50 Hz 18Β Τορροειδής μετασχηματιστής ανοικτού τύπου 7 - Bιομηχανικά Υλικά Μέσης Τάσης Αυτόματοι διακόπτες ισχύος κενού (Vacuum), VD4/R, Αυτόματοι διακόπτες ισχύος 24 kv κενού (Vacuum), Πλαϊνό χειριστήριο, Απόσταση πόλων 230 mm, VD4/R VD4/R kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές και κλειδαριά σε θέση OFF VD4/R230+PR521 +CT40A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθ/κές επαφές, κλειδαριά σε θέση OFF, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης 40 Α και τορροειδή VD4/R230+PR521 +CT80A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθ/κές επαφές, κλειδαριά σε θέση OFF, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης 80 Α και τορροειδή VD4/R230+PR521 +CT250A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθ/κές επαφές, κλειδαριά σε θέση OFF, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης 250 Α και τορροειδή VD4/R230+PR521 +CT1250A kv / 630 A / 12,5 ka με πηνίο εργασίας 220 V / 50 Hz, βοηθ/κές επαφές, κλειδαριά σε θέση OFF, ηλεκτρονική δευτερογενή προστασία (50, 51, 51Ν) και 2 Μ/Σ έντασης Α και τορροειδή Οι αυτόματοι διακόπτες ισχύος VD4 24 kv, με μειωμένη απόσταση πόλων 230 mm, προορίζονται για ενσωμάτωση σε πίνακες περιορισμένων διαστάσεων που φέρουν πιστοποίηση κατά ΙEC / EN διηλεκτρικών δοκιμών, ανύψωσης θερμοκρασίας και αντοχής σε ρεύμα βραχείας διάρκειας από ανεξάρτητο εργαστήριο. Εξαρτήματα αυτόματων διακοπτών ισχύος VD4\R MM/VD4R Κινητήρας 230 V / 50 Hz τάνυσης ελατηρίων MC/VD4R Πηνίο ζεύξης 230 V / 50 Hz MU/VD4R Πηνίο έλλειψης τάσης 110 V / 50 Hz MU/VD4R Πηνίο έλλειψης τάσης 230 V / 50 Hz Σετ μετατροπής σταθερού σε κυλιόμενο VD4/R. Αποτελείται από: Τροχούς κύλισης Χειριστήριο απομανδάλωσης Πολυπολικό σύνδεσμο βοηθητικών κυκλωμάτων Ανταλλακτικά αυτόματων διακοπτών ισχύος VD4/R MO1/VD4R Πηνίο εργασίας 230 V / 50 Hz 18Β Τορροειδής μετασχηματιστής ανοικτού τύπου ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/4

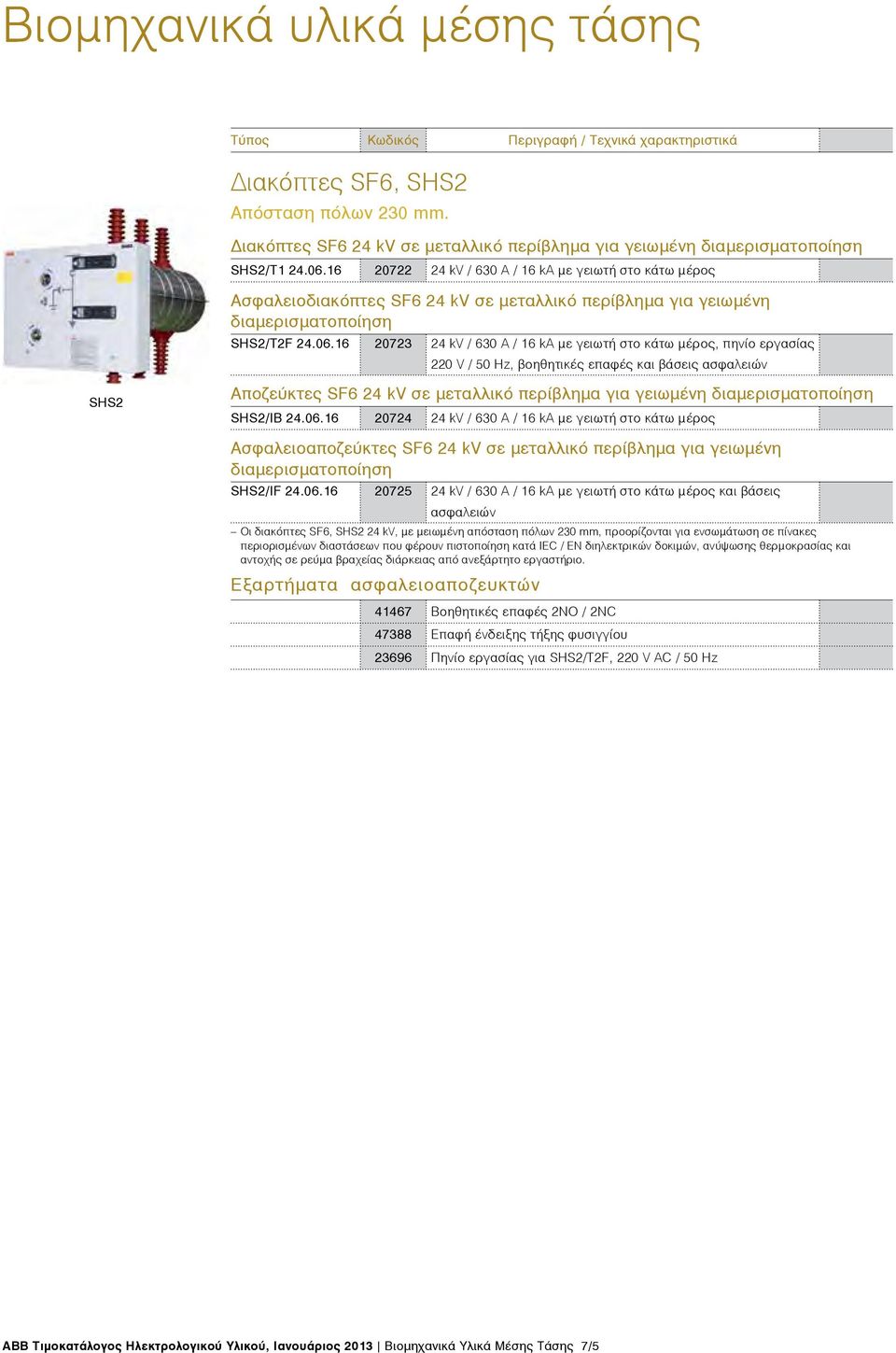

3 Διακόπτες SF6, SHS2 Απόσταση πόλων 230 mm. Διακόπτες SF6 24 kv σε μεταλλικό περίβλημα για γειωμένη διαμερισματοποίηση SHS2/T kv / 630 A / 16 ka με γειωτή στο κάτω μέρος Ασφαλειοδιακόπτες SF6 24 kv σε μεταλλικό περίβλημα για γειωμένη διαμερισματοποίηση SHS2/T2F kv / 630 A / 16 ka με γειωτή στο κάτω μέρος, πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές και βάσεις ασφαλειών SHS2 Αποζεύκτες SF6 24 kv σε μεταλλικό περίβλημα για γειωμένη διαμερισματοποίηση SHS2/ΙΒ kv / 630 A / 16 ka με γειωτή στο κάτω μέρος Ασφαλειοαποζεύκτες SF6 24 kv σε μεταλλικό περίβλημα για γειωμένη διαμερισματοποίηση SHS2/IF kv / 630 A / 16 ka με γειωτή στο κάτω μέρος και βάσεις ασφαλειών Οι διακόπτες SF6, SHS2 24 kv, με μειωμένη απόσταση πόλων 230 mm, προορίζονται για ενσωμάτωση σε πίνακες περιορισμένων διαστάσεων που φέρουν πιστοποίηση κατά ΙEC / EN διηλεκτρικών δοκιμών, ανύψωσης θερμοκρασίας και αντοχής σε ρεύμα βραχείας διάρκειας από ανεξάρτητο εργαστήριο. Εξαρτήματα ασφαλειοαποζευκτών Βοηθητικές επαφές 2NO / 2NC Επαφή ένδειξης τήξης φυσιγγίου Πηνίο εργασίας για SHS2/T2F, 220 V AC / 50 Hz ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/5

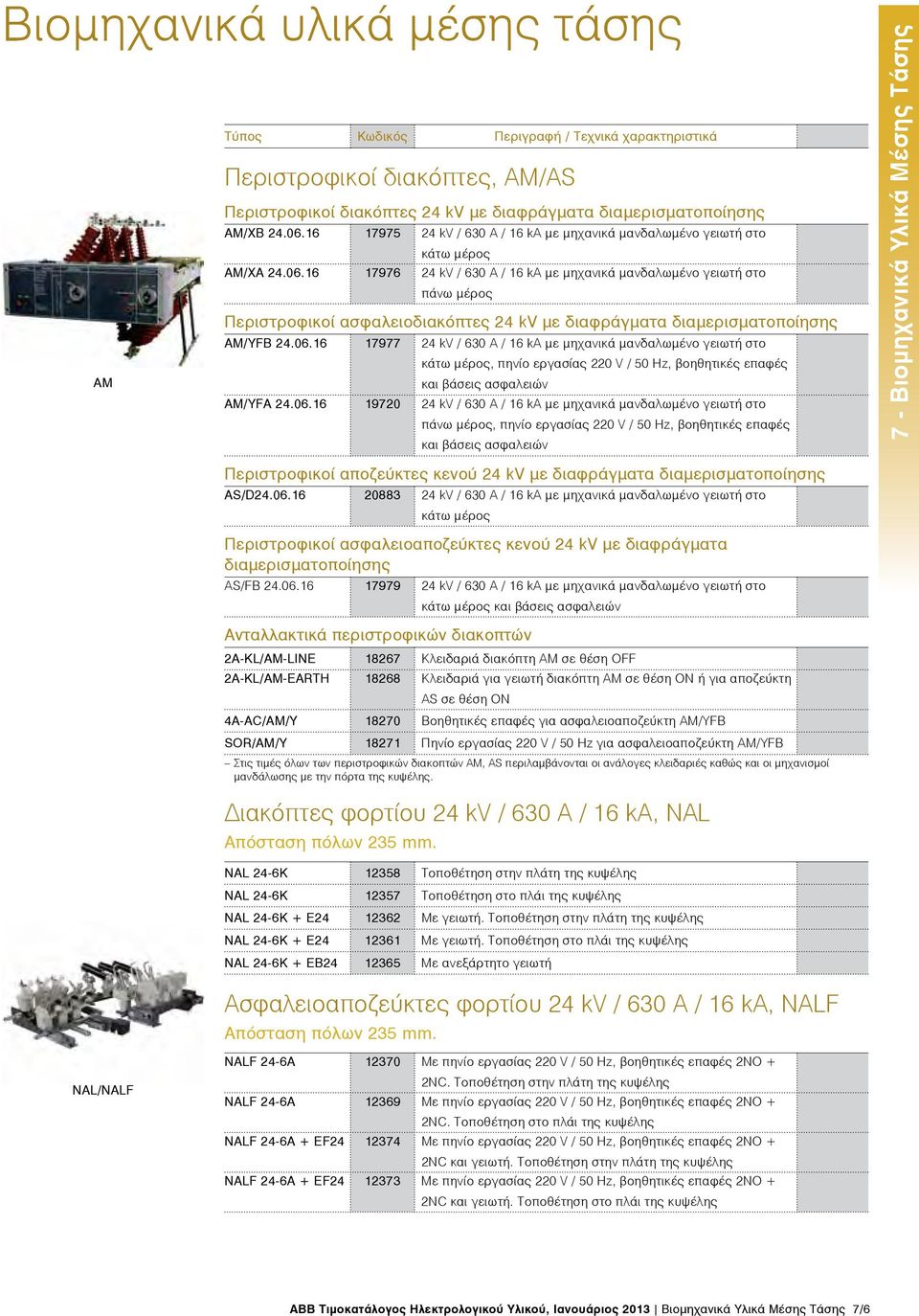

4 Περιστροφικοί διακόπτες, ΑΜ/AS Περιστροφικοί διακόπτες 24 kv με διαφράγματα διαμερισματοποίησης AM/XB kv / 630 A / 16 ka με μηχανικά μανδαλωμένο γειωτή στο κάτω μέρος AM/XA kv / 630 A / 16 ka με μηχανικά μανδαλωμένο γειωτή στο πάνω μέρος Περιστροφικοί ασφαλειοδιακόπτες 24 kv με διαφράγματα διαμερισματοποίησης AM/YFB kv / 630 A / 16 ka με μηχανικά μανδαλωμένο γειωτή στο κάτω μέρος, πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές AM και βάσεις ασφαλειών AM/YFA kv / 630 A / 16 ka με μηχανικά μανδαλωμένο γειωτή στο πάνω μέρος, πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές και βάσεις ασφαλειών 7 - Bιομηχανικά Υλικά Μέσης Τάσης Περιστροφικοί αποζεύκτες κενού 24 kv με διαφράγματα διαμερισματοποίησης AS/D kv / 630 A / 16 ka με μηχανικά μανδαλωμένο γειωτή στο κάτω μέρος Περιστροφικοί ασφαλειοαποζεύκτες κενού 24 kv με διαφράγματα διαμερισματοποίησης AS/FB kv / 630 A / 16 ka με μηχανικά μανδαλωμένο γειωτή στο κάτω μέρος και βάσεις ασφαλειών Ανταλλακτικά περιστροφικών διακοπτών 2A-KL/ΑΜ-LINE Κλειδαριά διακόπτη ΑΜ σε θέση OFF 2A-KL/ΑΜ-EARTH Κλειδαριά για γειωτή διακόπτη ΑΜ σε θέση ON ή για αποζεύκτη ΑS σε θέση ΟΝ 4A-AC/AM/Y Βοηθητικές επαφές για ασφαλειοαποζεύκτη ΑΜ/YFB SOR/AM/Y Πηνίο εργασίας 220 V / 50 Hz για ασφαλειοαποζεύκτη ΑΜ/YFB Στις τιμές όλων των περιστροφικών διακοπτών ΑΜ, ΑS περιλαμβάνονται οι ανάλογες κλειδαριές καθώς και οι μηχανισμοί μανδάλωσης με την πόρτα της κυψέλης. Διακόπτες φορτίου 24 kv / 630 Α / 16 kα, NAL Απόσταση πόλων 235 mm. NAL 24-6K Τοποθέτηση στην πλάτη της κυψέλης NAL 24-6K Τοποθέτηση στο πλάι της κυψέλης NAL 24-6K + E Με γειωτή. Τοποθέτηση στην πλάτη της κυψέλης NAL 24-6K + E Με γειωτή. Τοποθέτηση στο πλάι της κυψέλης NAL 24-6K + EB Με ανεξάρτητο γειωτή Ασφαλειοαποζεύκτες φορτίου 24 kv / 630 Α / 16 kα, NALF Απόσταση πόλων 235 mm. NAL/NALF NALF 24-6A Με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές 2ΝΟ + 2NC. Τοποθέτηση στην πλάτη της κυψέλης NALF 24-6A Με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές 2ΝΟ + 2NC. Τοποθέτηση στo πλάι της κυψέλης NALF 24-6A + EF Με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές 2ΝΟ + 2NC και γειωτή. Τοποθέτηση στην πλάτη της κυψέλης NALF 24-6A + EF Με πηνίο εργασίας 220 V / 50 Hz, βοηθητικές επαφές 2ΝΟ + 2NC και γειωτή. Τοποθέτηση στο πλάι της κυψέλης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/6

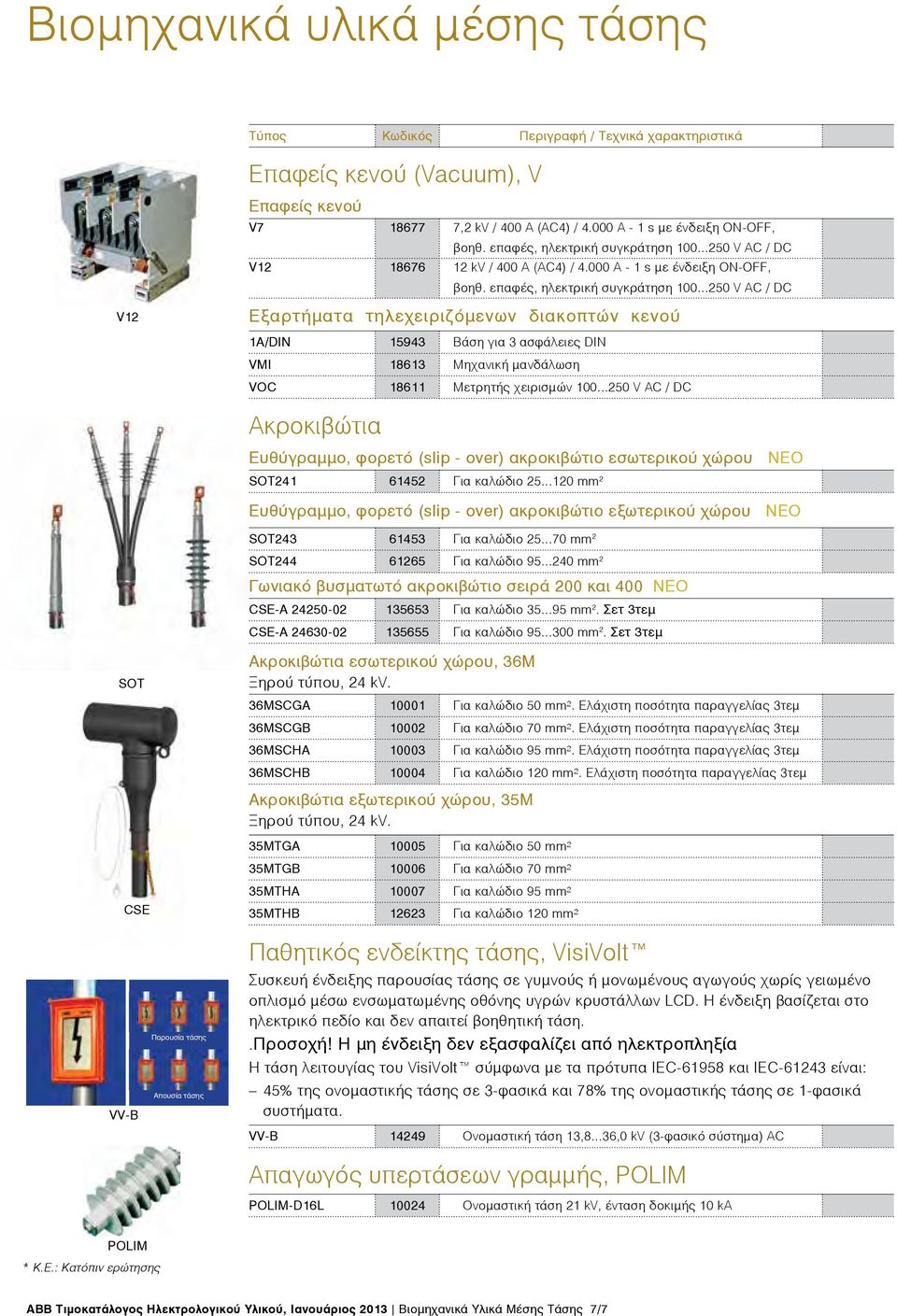

5 Επαφείς κενού (Vacuum), V Επαφείς κενού V ,2 kv / 400 A (AC4) / A - 1 s με ένδειξη ON-OFF, βοηθ. επαφές, ηλεκτρική συγκράτηση V AC / DC V kv / 400 A (AC4) / A - 1 s με ένδειξη ON-OFF, βοηθ. επαφές, ηλεκτρική συγκράτηση V AC / DC V12 Εξαρτήματα τηλεχειριζόμενων διακοπτών κενού 1Α/DIN Bάση για 3 ασφάλειες DIN VMI Μηχανική μανδάλωση VOC Μετρητής χειρισμών V AC / DC Ακροκιβώτια Ευθύγραμμο, φορετό (slip - over) ακροκιβώτιο εσωτερικού χώρου NEO SOT Για καλώδιο mm 2 Ευθύγραμμο, φορετό (slip - over) ακροκιβώτιο εξωτερικού χώρου NEO SOT Για καλώδιο mm 2 SOT Για καλώδιο mm 2 Γωνιακό βυσματωτό ακροκιβώτιο σειρά 200 και 400 NEO CSE-A Για καλώδιο mm 2. Σετ 3τεμ CSE-A Για καλώδιο mm 2. Σετ 3τεμ SOT Ακροκιβώτια εσωτερικού χώρου, 36M Ξηρού τύπου, 24 kv. 36ΜSCGA Για καλώδιο 50 mm². Ελάχιστη ποσότητα παραγγελίας 3τεμ 36ΜSCGB Για καλώδιο 70 mm². Ελάχιστη ποσότητα παραγγελίας 3τεμ 36ΜSCHA Για καλώδιο 95 mm². Ελάχιστη ποσότητα παραγγελίας 3τεμ 36ΜSCHB Για καλώδιο 120 mm². Ελάχιστη ποσότητα παραγγελίας 3τεμ Ακροκιβώτια εξωτερικού χώρου, 35Μ Ξηρού τύπου, 24 kv. 35ΜΤGA Για καλώδιο 50 mm² 35ΜΤGB Για καλώδιο 70 mm² CSE 35ΜΤHA Για καλώδιο 95 mm² 35ΜΤHB Για καλώδιο 120 mm² VV-B Παρουσία τάσης Απουσία τάσης Παθητικός ενδείκτης τάσης, VisiVolt Συσκευή ένδειξης παρουσίας τάσης σε γυμνούς ή μονωμένους αγωγούς χωρίς γειωμένο οπλισμό μέσω ενσωματωμένης οθόνης υγρών κρυστάλλων LCD. Η ένδειξη βασίζεται στο ηλεκτρικό πεδίο και δεν απαιτεί βοηθητική τάση..προσοχή! Η μη ένδειξη δεν εξασφαλίζει από ηλεκτροπληξία Η τάση λειτουγίας του VisiVolt σύμφωνα με τα πρότυπα IEC και IEC είναι: 45% της ονομαστικής τάσης σε 3-φασικά και 78% της ονομαστικής τάσης σε 1-φασικά συστήματα. VV-B Ονομαστική τάση 13,8...36,0 kv (3-φασικό σύστημα) AC Απαγωγός υπερτάσεων γραμμής, POLIM POLIM-D16L Ονομαστική τάση 21 kv, ένταση δοκιμής 10 ka POLIM * K.E.: Κατόπιν ερώτησης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/7

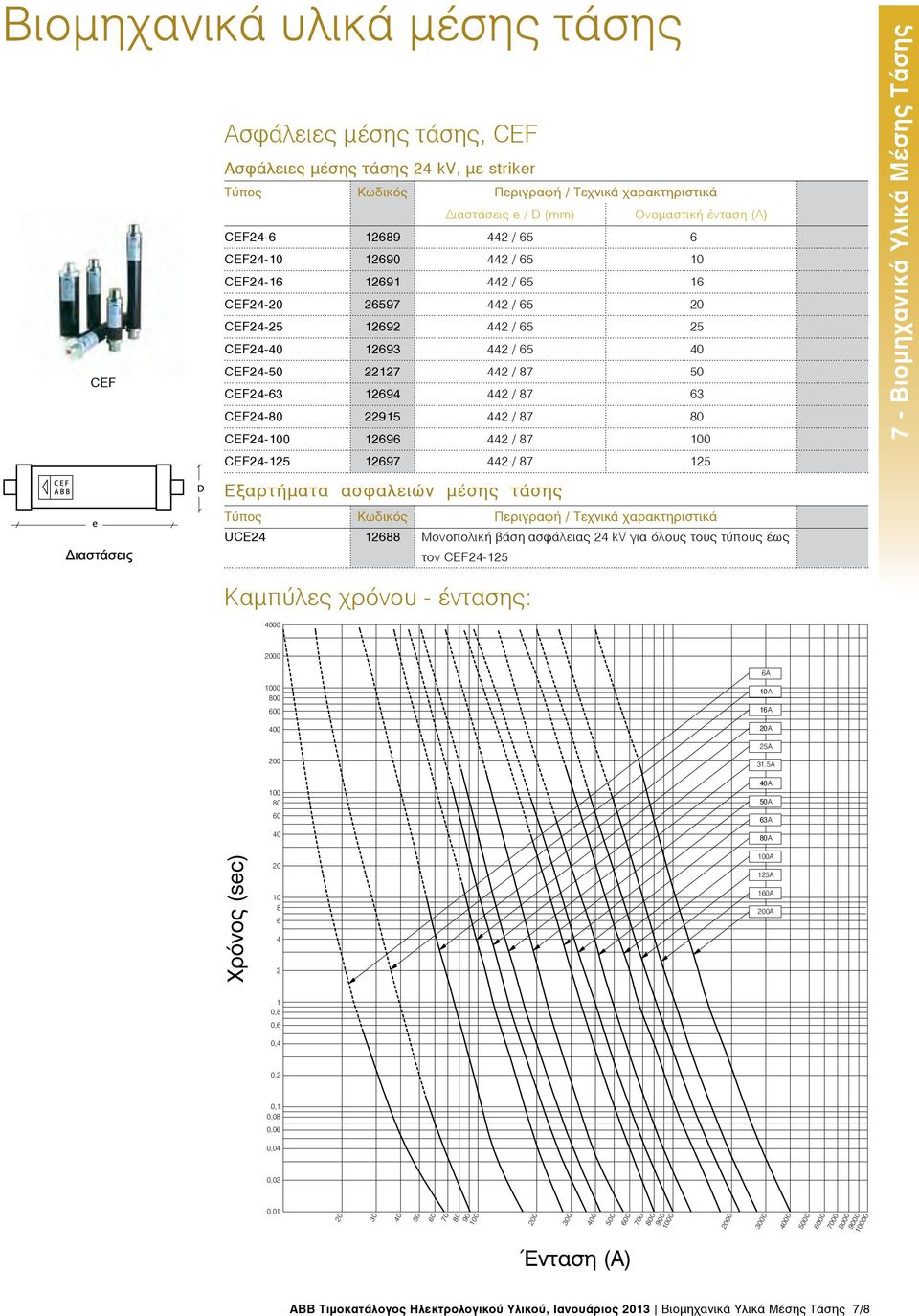

6 Ασφάλειες μέσης τάσης, CEF Ασφάλειες μέσης τάσης 24 kv, με striker Διαστάσεις e / D (mm) Ονομαστική ένταση (Α) CEF / 65 6 CEF / CEF / CEF / CEF / CEF / CEF CEF / CEF / CEF / CEF / CEF / Bιομηχανικά Υλικά Μέσης Τάσης Εξαρτήματα ασφαλειών μέσης τάσης UCE Μονοπολική βάση ασφάλειας 24 kv για όλους τους τύπους έως τον CEF Καμπύλες χρόνου - έντασης: A A 16A 20A 25A Χρόνος (sec) A 40A 50A 63A 80A 100A 125A 160A 200A 1 0,8 0,6 0,4 0,2 0,1 0,08 0,06 0,04 0,02 0, íôáóç (A) ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/8

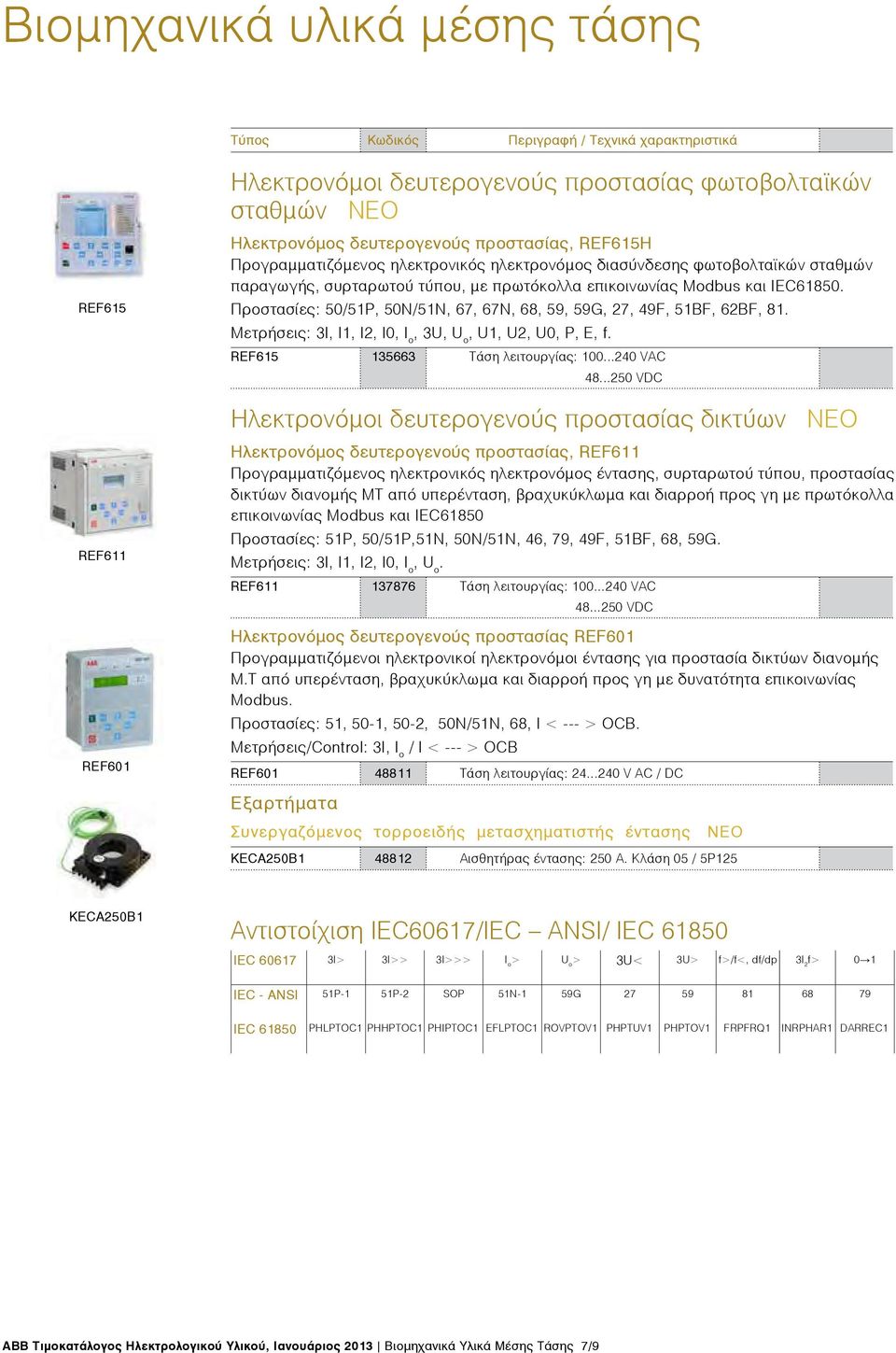

7 Ηλεκτρονόμοι δευτερογενούς προστασίας φωτοβολταϊκών σταθμών NEO REF615 Ηλεκτρονόμος δευτερογενούς προστασίας, REF615H Προγραμματιζόμενος ηλεκτρονικός ηλεκτρονόμος διασύνδεσης φωτοβολταϊκών σταθμών παραγωγής, συρταρωτού τύπου, με πρωτόκολλα επικοινωνίας Modbus και IEC Προστασίες: 50/51P, 50Ν/51Ν, 67, 67N, 68, 59, 59G, 27, 49F, 51BF, 62BF, 81. Μετρήσεις: 3I, I1, I2, I0, I o, 3U, U o, U1, U2, U0, P, E, f. REF Τάση λειτουργίας: VAC VDC Ηλεκτρονόμοι δευτερογενούς προστασίας δικτύων NEO REF611 REF601 Ηλεκτρονόμος δευτερογενούς προστασίας, REF611 Προγραμματιζόμενος ηλεκτρονικός ηλεκτρονόμος έντασης, συρταρωτού τύπου, προστασίας δικτύων διανομής ΜΤ από υπερένταση, βραχυκύκλωμα και διαρροή προς γη με πρωτόκολλα επικοινωνίας Modbus και IEC61850 Προστασίες: 51P, 50/51P,51Ν, 50Ν/51Ν, 46, 79, 49F, 51ΒF, 68, 59G. Μετρήσεις: 3I, I1, I2, I0, I o, U o. REF Τάση λειτουργίας: VAC VDC Ηλεκτρονόμος δευτερογενούς προστασίας REF601 Προγραμματιζόμενοι ηλεκτρονικοί ηλεκτρονόμοι έντασης για προστασία δικτύων διανομής Μ.Τ από υπερένταση, βραχυκύκλωμα και διαρροή προς γη με δυνατότητα επικοινωνίας Modbus. Προστασίες: 51, 50-1, 50-2, 50Ν/51Ν, 68, Ι < --- > OCB. Μετρήσεις/Control: 3I, I o / I < --- > OCB REF Τάση λειτουργίας: V AC / DC Εξαρτήματα Συνεργαζόμενος τορροειδής μετασχηματιστής έντασης ΝΕΟ KECA250B Αισθητήρας έντασης: 250 Α. Κλάση 05 / 5Ρ125 KECA250B1 Αντιστοίχιση IEC60617/IEC ANSI/ IEC IEC I> 3I>> 3I>>> I o > U o > 3U< 3U> f>/f<, df/dp 3I 2 f> 0 1 IEC - ANSI 51P-1 51P-2 SOP 51N-1 59G IEC PHLPTOC1 PHHPTOC1 PHIPTOC1 EFLPTOC1 ROVPTOV1 PHPTUV1 PHPTOV1 FRPFRQ1 INRPHAR1 DARREC1 ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/9

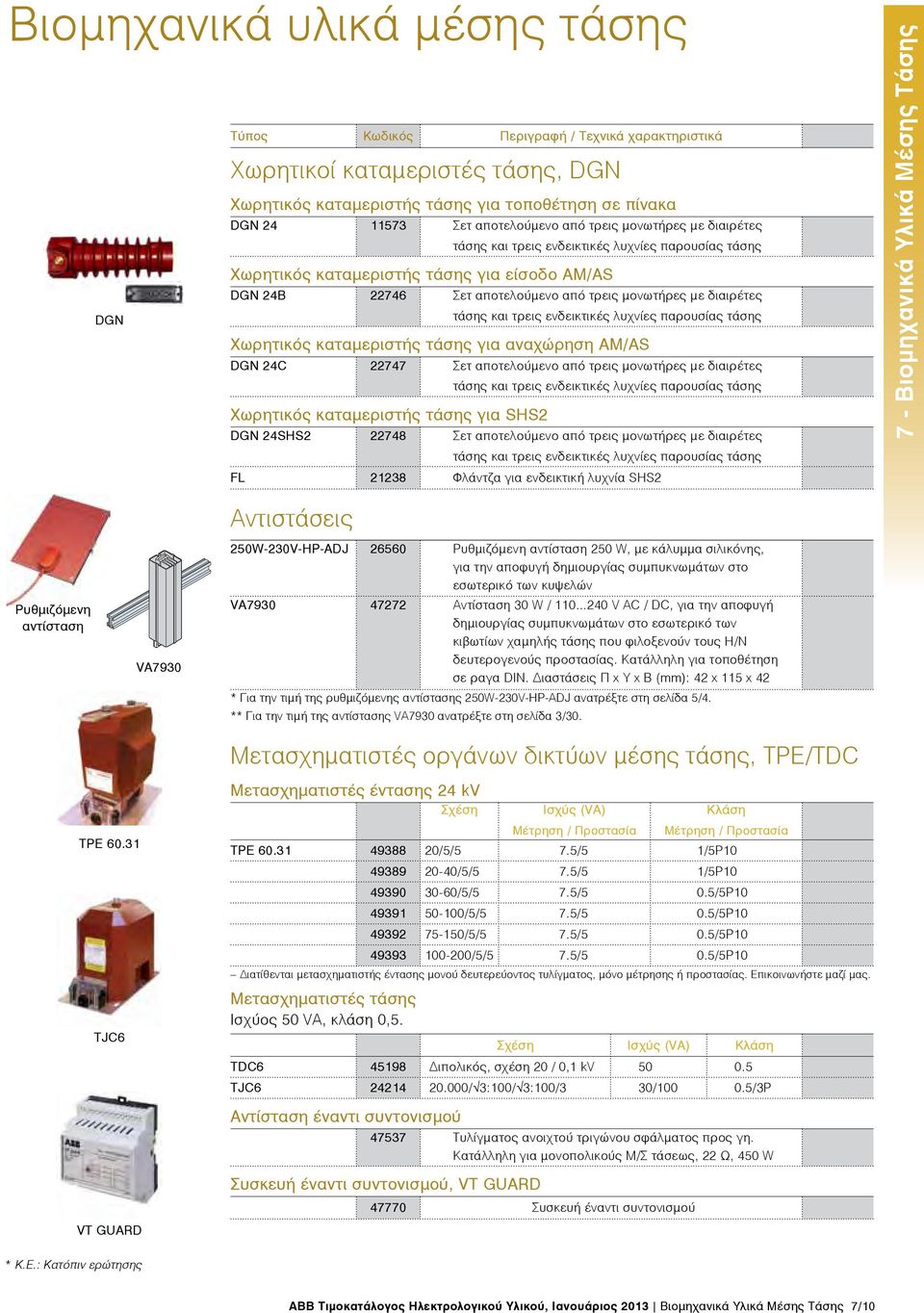

8 Χωρητικοί καταμεριστές τάσης, DGN Χωρητικός καταμεριστής τάσης για τοποθέτηση σε πίνακα DGN Σετ αποτελούμενο από τρεις μονωτήρες με διαιρέτες τάσης και τρεις ενδεικτικές λυχνίες παρουσίας τάσης Χωρητικός καταμεριστής τάσης για είσοδο AM/AS DGN 24B Σετ αποτελούμενο από τρεις μονωτήρες με διαιρέτες DGN τάσης και τρεις ενδεικτικές λυχνίες παρουσίας τάσης Χωρητικός καταμεριστής τάσης για αναχώρηση AM/AS DGN 24C Σετ αποτελούμενο από τρεις μονωτήρες με διαιρέτες τάσης και τρεις ενδεικτικές λυχνίες παρουσίας τάσης Xωρητικός καταμεριστής τάσης για SHS2 DGN 24SHS Σετ αποτελούμενο από τρεις μονωτήρες με διαιρέτες τάσης και τρεις ενδεικτικές λυχνίες παρουσίας τάσης FL Φλάντζα για ενδεικτική λυχνία SHS2 7 - Bιομηχανικά Υλικά Μέσης Τάσης Ρυθμιζόμενη αντίσταση VA7930 Αντιστάσεις 250W-230V-HP-ADJ Ρυθμιζόμενη αντίσταση 250 W, με κάλυμμα σιλικόνης, για την αποφυγή δημιουργίας συμπυκνωμάτων στο εσωτερικό των κυψελών VA Αντίσταση 30 W / V AC / DC, για την αποφυγή δημιουργίας συμπυκνωμάτων στο εσωτερικό των κιβωτίων χαμηλής τάσης που φιλοξενούν τους Η/Ν δευτερογενούς προστασίας. Κατάλληλη για τοποθέτηση σε ραγα DIN. Διαστάσεις Π x Υ x Β (mm): 42 x 115 x 42 * Για την τιμή της ρυθμιζόμενης αντίστασης 250W-230V-HP-ADJ ανατρέξτε στη σελίδα 5/4. ** Για την τιμή της αντίστασης VA7930 ανατρέξτε στη σελίδα 3/30. Μετασχηματιστές οργάνων δικτύων μέσης τάσης, TPΕ/TDC ΤΡΕ TJC6 Μετασχηματιστές έντασης 24 kv Σχέση Ισχύς (VA) Μέτρηση / Προστασία Κλάση Μέτρηση / Προστασία ΤΡΕ /5/5 7.5/5 1/5Ρ /5/5 7.5/5 1/5Ρ /5/5 7.5/5 0.5/5Ρ /5/5 7.5/5 0.5/5Ρ /5/5 7.5/5 0.5/5Ρ /5/5 7.5/5 0.5/5Ρ10 Διατίθενται μετασχηματιστής έντασης μονού δευτερεύοντος τυλίγματος, μόνο μέτρησης ή προστασίας. Επικοινωνήστε μαζί μας. Μετασχηματιστές τάσης Ισχύος 50 VA, κλάση 0,5. Σχέση Ισχύς (VA) Κλάση TDC Διπολικός, σχέση 20 / 0,1 kv TJC / 3:100/ 3:100/3 30/ /3P Αντίσταση έναντι συντονισμού Τυλίγματος ανοιχτού τριγώνου σφάλματος προς γη. Κατάλληλη για μονοπολικούς Μ/Σ τάσεως, 22 Ω, 450 W Συσκευή έναντι συντονισμού, VT GUARD Συσκευή έναντι συντονισμού VT GUARD * K.E.: Κατόπιν ερώτησης ABB Τιμοκατάλογος Ηλεκτρολογικού Υλικού, Ιανουάριος 2013 Bιομηχανικά Υλικά Μέσης Τάσης 7/10
