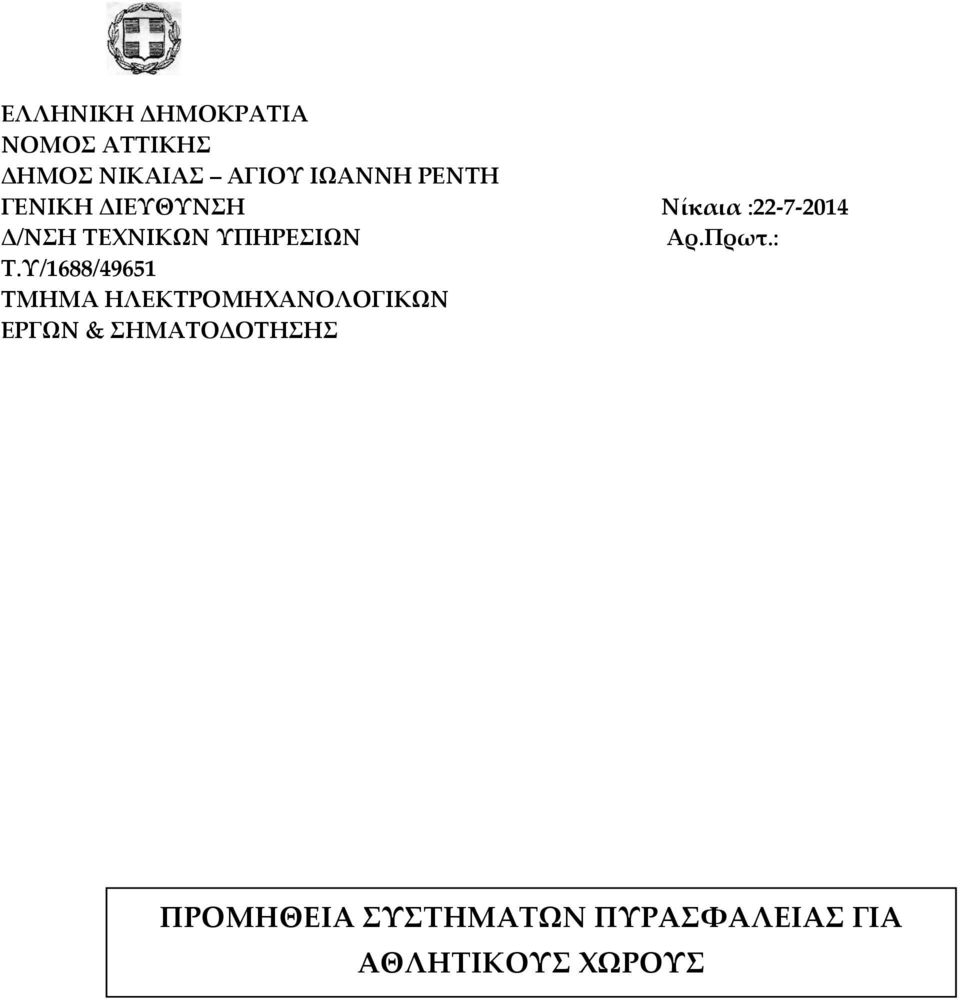

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Νίκαια : Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Aρ.Πρωτ.: Τ.Υ/1688/49651 ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ

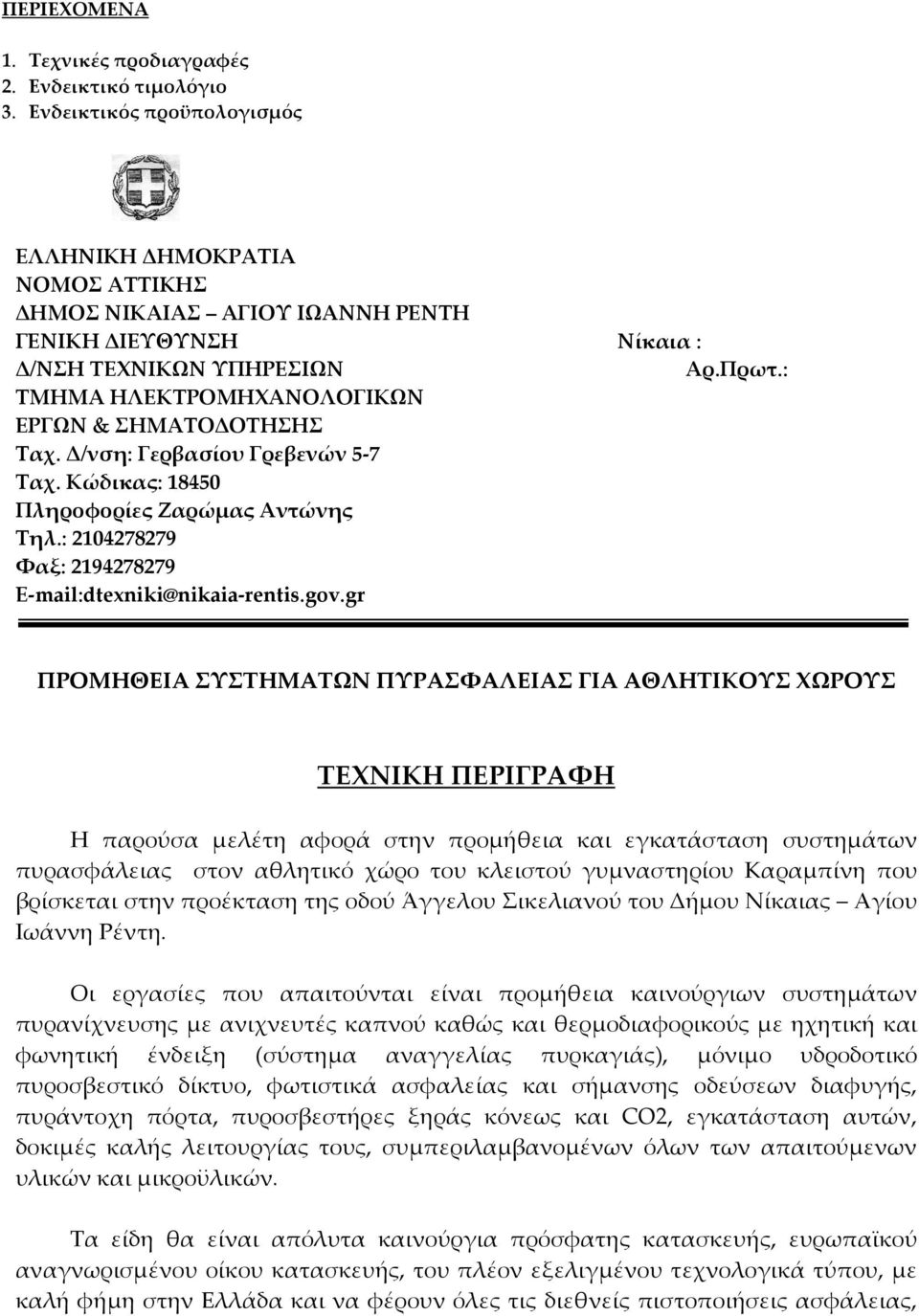

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. Τεχνικές προδιαγραφές 2. Ενδεικτικό τιμολόγιο 3. Ενδεικτικός προϋπολογισμός ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Νίκαια : Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Aρ.Πρωτ.: ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ Ταχ. Δ/νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: Πληροφορίες Ζαρώμας Αντώνης Τηλ.: Φαξ: dtexniki@nikaia-rentis.gov.gr ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα μελέτη αφορά στην προμήθεια και εγκατάσταση συστημάτων πυρασφάλειας στον αθλητικό χώρο του κλειστού γυμναστηρίου Καραμπίνη που βρίσκεται στην προέκταση της οδού Άγγελου Σικελιανού του Δήμου Νίκαιας Αγίου Ιωάννη Ρέντη. Οι εργασίες που απαιτούνται είναι προμήθεια καινούργιων συστημάτων πυρανίχνευσης με ανιχνευτές καπνού καθώς και θερμοδιαφορικούς με ηχητική και φωνητική ένδειξη (σύστημα αναγγελίας πυρκαγιάς), μόνιμο υδροδοτικό πυροσβεστικό δίκτυο, φωτιστικά ασφαλείας και σήμανσης οδεύσεων διαφυγής, πυράντοχη πόρτα, πυροσβεστήρες ξηράς κόνεως και CO2, εγκατάσταση αυτών, δοκιμές καλής λειτουργίας τους, συμπεριλαμβανομένων όλων των απαιτούμενων υλικών και μικροϋλικών. Τα είδη θα είναι απόλυτα καινούργια πρόσφατης κατασκευής, ευρωπαϊκού αναγνωρισμένου οίκου κατασκευής, του πλέον εξελιγμένου τεχνολογικά τύπου, με καλή φήμη στην Ελλάδα και να φέρουν όλες τις διεθνείς πιστοποιήσεις ασφάλειας,

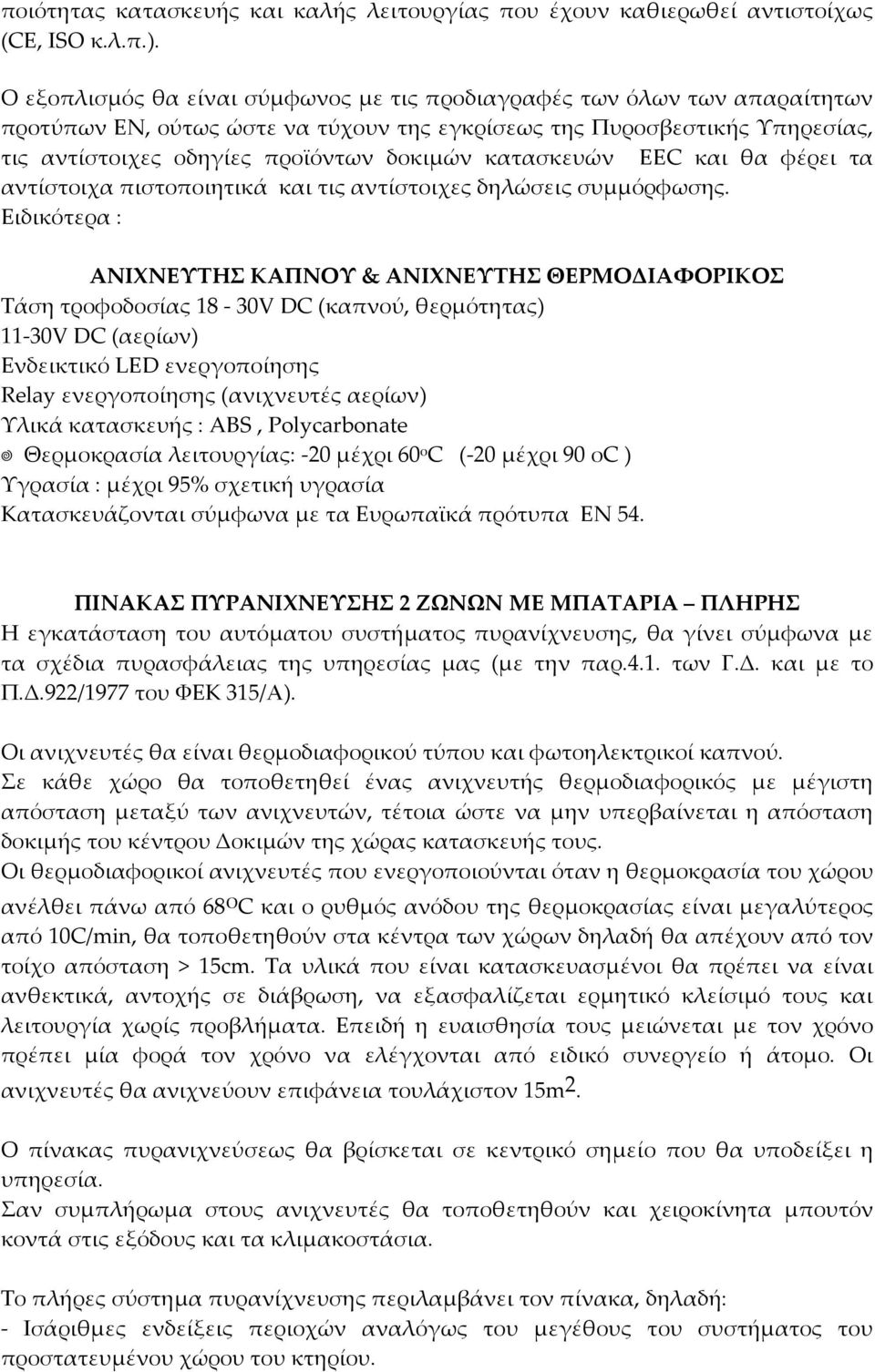

3 ποιότητας κατασκευής και καλής λειτουργίας που έχουν καθιερωθεί αντιστοίχως (CE, ISO κ.λ.π.). Ο εξοπλισμός θα είναι σύμφωνος με τις προδιαγραφές των όλων των απαραίτητων προτύπων ΕΝ, ούτως ώστε να τύχουν της εγκρίσεως της Πυροσβεστικής Υπηρεσίας, τις αντίστοιχες οδηγίες προϊόντων δοκιμών κατασκευών EEC και θα φέρει τα αντίστοιχα πιστοποιητικά και τις αντίστοιχες δηλώσεις συμμόρφωσης. Ειδικότερα : ΑΝΙΧΝΕΥΤΗΣ ΚΑΠΝΟΥ & ΑΝΙΧΝΕΥΤΗΣ ΘΕΡΜΟΔΙΑΦΟΡΙΚΟΣ Τάση τροφοδοσίας 18-30V DC (καπνού, θερμότητας) 11-30V DC (αερίων) Ενδεικτικό LED ενεργοποίησης Relay ενεργοποίησης (ανιχνευτές αερίων) Υλικά κατασκευής : ABS, Polycarbonate Θερμοκρασία λειτουργίας: -20 μέχρι 60 ο C (-20 μέχρι 90 οc ) Υγρασία : μέχρι 95% σχετική υγρασία Κατασκευάζονται σύμφωνα με τα Ευρωπαϊκά πρότυπα ΕΝ 54. ΠΙΝΑΚΑΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 2 ΖΩΝΩΝ ΜΕ ΜΠΑΤΑΡΙΑ ΠΛΗΡΗΣ Η εγκατάσταση του αυτόματου συστήματος πυρανίχνευσης, θα γίνει σύμφωνα με τα σχέδια πυρασφάλειας της υπηρεσίας μας (με την παρ.4.1. των Γ.Δ. και με το Π.Δ.922/1977 του ΦΕΚ 315/Α). Οι ανιχνευτές θα είναι θερμοδιαφορικού τύπου και φωτοηλεκτρικοί καπνού. Σε κάθε χώρο θα τοποθετηθεί ένας ανιχνευτής θερμοδιαφορικός με μέγιστη απόσταση μεταξύ των ανιχνευτών, τέτοια ώστε να μην υπερβαίνεται η απόσταση δοκιμής του κέντρου Δοκιμών της χώρας κατασκευής τους. Οι θερμοδιαφορικοί ανιχνευτές που ενεργοποιούνται όταν η θερμοκρασία του χώρου ανέλθει πάνω από 68οC και ο ρυθμός ανόδου της θερμοκρασίας είναι μεγαλύτερος από 10C/min, θα τοποθετηθούν στα κέντρα των χώρων δηλαδή θα απέχουν από τον τοίχο απόσταση > 15cm. Τα υλικά που είναι κατασκευασμένοι θα πρέπει να είναι ανθεκτικά, αντοχής σε διάβρωση, να εξασφαλίζεται ερμητικό κλείσιμό τους και λειτουργία χωρίς προβλήματα. Επειδή η ευαισθησία τους μειώνεται με τον χρόνο πρέπει μία φορά τον χρόνο να ελέγχονται από ειδικό συνεργείο ή άτομο. Οι ανιχνευτές θα ανιχνεύουν επιφάνεια τουλάχιστον 15m 2. Ο πίνακας πυρανιχνεύσεως θα βρίσκεται σε κεντρικό σημείο που θα υποδείξει η υπηρεσία. Σαν συμπλήρωμα στους ανιχνευτές θα τοποθετηθούν και χειροκίνητα μπουτόν κοντά στις εξόδους και τα κλιμακοστάσια. Το πλήρες σύστημα πυρανίχνευσης περιλαμβάνει τον πίνακα, δηλαδή: - Ισάριθμες ενδείξεις περιοχών αναλόγως του μεγέθους του συστήματος του προστατευμένου χώρου του κτηρίου.

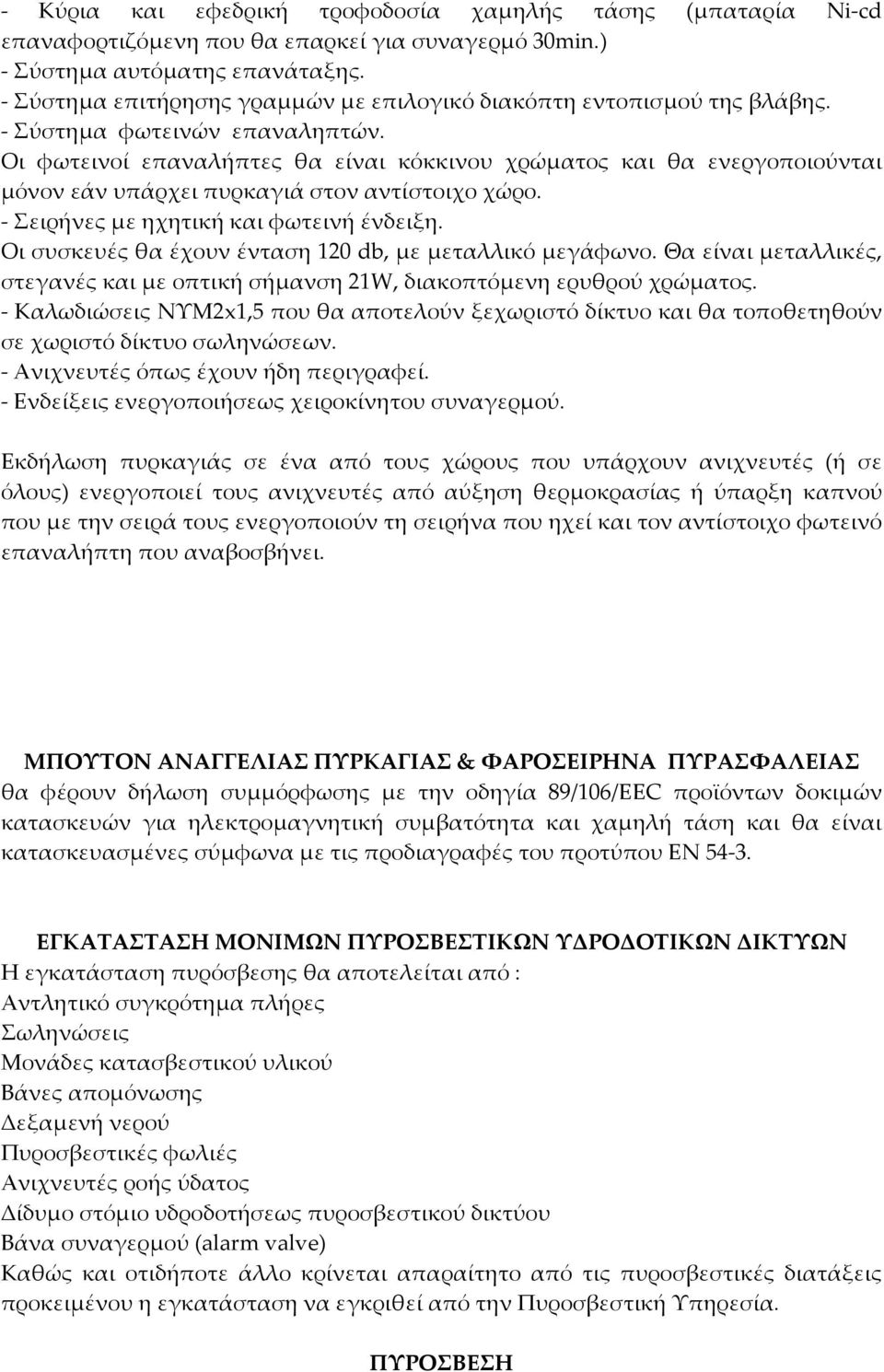

4 - Κύρια και εφεδρική τροφοδοσία χαμηλής τάσης (μπαταρία Ni-cd επαναφορτιζόμενη που θα επαρκεί για συναγερμό 30min.) - Σύστημα αυτόματης επανάταξης. - Σύστημα επιτήρησης γραμμών με επιλογικό διακόπτη εντοπισμού της βλάβης. - Σύστημα φωτεινών επαναληπτών. Οι φωτεινοί επαναλήπτες θα είναι κόκκινου χρώματος και θα ενεργοποιούνται μόνον εάν υπάρχει πυρκαγιά στον αντίστοιχο χώρο. - Σειρήνες με ηχητική και φωτεινή ένδειξη. Οι συσκευές θα έχουν ένταση 120 db, με μεταλλικό μεγάφωνο. Θα είναι μεταλλικές, στεγανές και με οπτική σήμανση 21W, διακοπτόμενη ερυθρού χρώματος. - Καλωδιώσεις ΝΥΜ2x1,5 που θα αποτελούν ξεχωριστό δίκτυο και θα τοποθετηθούν σε χωριστό δίκτυο σωληνώσεων. - Ανιχνευτές όπως έχουν ήδη περιγραφεί. - Ενδείξεις ενεργοποιήσεως χειροκίνητου συναγερμού. Εκδήλωση πυρκαγιάς σε ένα από τους χώρους που υπάρχουν ανιχνευτές (ή σε όλους) ενεργοποιεί τους ανιχνευτές από αύξηση θερμοκρασίας ή ύπαρξη καπνού που με την σειρά τους ενεργοποιούν τη σειρήνα που ηχεί και τον αντίστοιχο φωτεινό επαναλήπτη που αναβοσβήνει. ΜΠΟΥΤΟΝ ΑΝΑΓΓΕΛΙΑΣ ΠΥΡΚΑΓΙΑΣ & ΦΑΡΟΣΕΙΡΗΝΑ ΠΥΡΑΣΦΑΛΕΙΑΣ θα φέρουν δήλωση συμμόρφωσης με την οδηγία 89/106/EEC προϊόντων δοκιμών κατασκευών για ηλεκτρομαγνητική συμβατότητα και χαμηλή τάση και θα είναι κατασκευασμένες σύμφωνα με τις προδιαγραφές του προτύπου ΕΝ ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΙΜΩΝ ΠΥΡΟΣΒΕΣΤΙΚΩΝ ΥΔΡΟΔΟΤΙΚΩΝ ΔΙΚΤΥΩΝ Η εγκατάσταση πυρόσβεσης θα αποτελείται από : Αντλητικό συγκρότημα πλήρες Σωληνώσεις Μονάδες κατασβεστικού υλικού Βάνες απομόνωσης Δεξαμενή νερού Πυροσβεστικές φωλιές Ανιχνευτές ροής ύδατος Δίδυμο στόμιο υδροδοτήσεως πυροσβεστικού δικτύου Βάνα συναγερμού (alarm valve) Καθώς και οτιδήποτε άλλο κρίνεται απαραίτητο από τις πυροσβεστικές διατάξεις προκειμένου η εγκατάσταση να εγκριθεί από την Πυροσβεστική Υπηρεσία. ΠΥΡΟΣΒΕΣΗ

5 Όλα τα υλικά που θα χρησιμοποιηθούν στην κατασκευή των εγκαταστάσεων θα έχουν πιστοποιητικά έγκρισης καταλληλότητας από οργανισμούς (πιστοποιημένους στην Ελλάδα, ΕΛΟΤ ) Οι σωληνώσεις της εγκατάστασης θα είναι γενικώς από σιδηροσωλήνα χωρίς ραφή, γαλβανισμένο εσωτερικά και εξωτερικά, σύμφωνα με το DIN 2448 και των εξαρτημάτων. Οι σύνδεσμοι θα έχουν ενίσχυση στα άκρα (κορδονάτα). Οι σύνδεσμοι και τα εξαρτήματα θα έχουν πιστοποιητικά καταλληλότητας για χρήση σε δίκτυα πυρόσβεσης. Τα εξαρτήματα θα είναι από μαλακό σίδηρο, φλαντζωτά ή βιδωτά επίσης γαλβανισμένα. Οι χρησιμοποιούμενοι γαλβανισμένοι σιδηροσωλήνες θα είναι «υπερβαρέος» τύπου (πράσινη ετικέτα) ανοπτημένοι κατά DIN 2440/7.72 κατασκευασμένοι με τη μέθοδο της «αυτογενούς ηλεκτροσυγκόλλησης με υψίσυχνα ρεύματα» και τη «σωληνοποίηση με εξέλαση εν θερμώ». Οι σωλήνες θα είναι τυποποιημένων διαμέτρων, παχών και βαρών. Τα στόμια θα είναι κατάλληλα για εγκατάσταση κατάσβεσης πυρκαγιάς με νερό σύμφωνα με τις αντίστοιχες προδιαγραφές DIN. ΠΥΡΟΣΒΕΣΤΙΚΗ ΦΙΩΛΙΑ ΜΕΓΑΛΗ 20m ΣΩΛΗΝΑ 1 3/4" ΜΕ ΓΩΝΙΑΚΟ ΚΡΟΥΝΟ 2 Οι πυροσβεστικές φωλιές θα είναι μεταλλικά ερμάρια, διαστάσεων 0.60x0.70x0.18 m από λαμαρίνα D.K.P πάχους 1.5 mm με τις αναγκαίες ενισχύσεις, βαμμένα με 2 στρώσεις χρώματος ερυθρού, κατάλληλα για εντοιχισμένη τοποθέτηση. Στην μπροστινή όψη θα υπάρχει πόρτα στην οποία θα αναγράφονται με ερυθρό χρώμα τα γράμματα Π.Φ. Η πόρτα θα φέρει πλαίσιο επαρκούς ακαμψίας, μεντεσέ βαρέως τύπου και μάνδαλο ( όχι κλείθρο ), εύκολα ανοιγόμενο. Κάθε πυροσβεστική φωλιά θα φέρει: α) Ειδική δικλείδα (κρουνός ορειχάλκινος) διαμέτρου 2", τύπου πυροσβεστικής, το ένα άκρο της οποίας θα συνδέεται με το δίκτυο και στο άλλο θα φέρει διάταξη για την προσαρμογή σε αυτήν συνδέσμου του εύκαμπτου πυροσβεστικού σωλήνα. β) Διπλωτήρα ή τυλικτήρα, για να δέχεται διπλωμένο ή τυλιγμένο τον εύκαμπτο πυροσβεστικό σωλήνα. γ) Εύκαμπτο πυροσβεστικό σωλήνα από πλέγμα συνθετικών ινών με εσωτερική επένδυση ελαστικού, διαμέτρου 1 3/4", μήκους 20 m, ο οποίος μέσω ειδικού συνδέσμου θα είναι μόνιμα συνδεδεμένος στην παραπάνω δικλείδα. δ) Ακροφύσιο εκτόξευσης νερού, ειδικού τύπου (αυλός πυρόσβεσης από ειδικό κράμα αλουμινίου) με δυνατότητα ρύθμισης της παροχής (βολής) καθώς και δημιουργίας προπετάσματος για την προστασία του χειριστή, μόνιμα συνδεδεμένο στο άκρο του εύκαμπτου πυροσβεστικού σωλήνα.

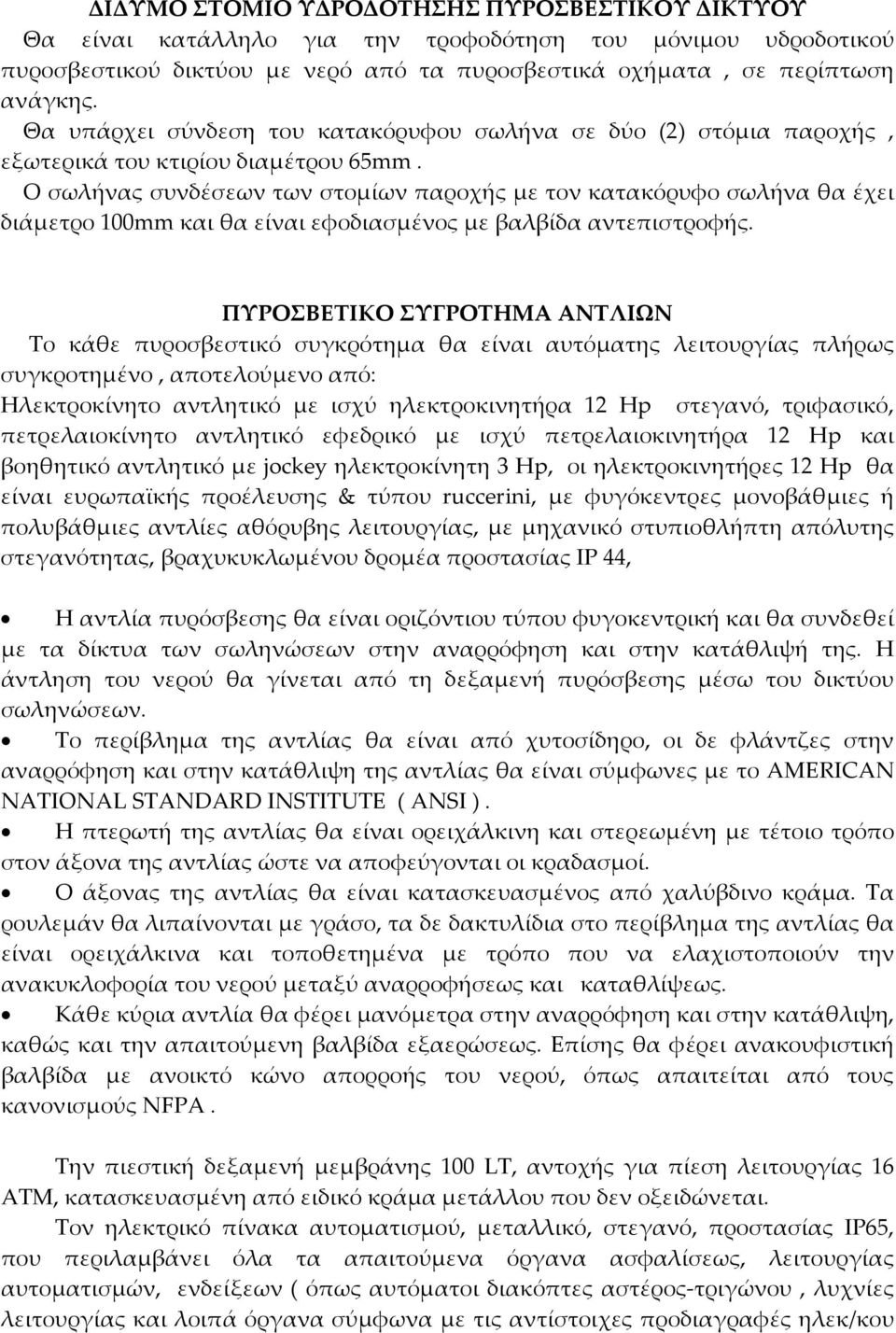

6 ΔΙΔΥΜΟ ΣΤΟΜΙΟ ΥΔΡΟΔΟΤΗΣΗΣ ΠΥΡΟΣΒΕΣΤΙΚΟΥ ΔΙΚΤΥΟΥ Θα είναι κατάλληλο για την τροφοδότηση του μόνιμου υδροδοτικού πυροσβεστικού δικτύου με νερό από τα πυροσβεστικά οχήματα, σε περίπτωση ανάγκης. Θα υπάρχει σύνδεση του κατακόρυφου σωλήνα σε δύο (2) στόμια παροχής, εξωτερικά του κτιρίου διαμέτρου 65mm. Ο σωλήνας συνδέσεων των στομίων παροχής με τον κατακόρυφο σωλήνα θα έχει διάμετρο 100mm και θα είναι εφοδιασμένος με βαλβίδα αντεπιστροφής. ΠΥΡΟΣΒΕΤΙΚΟ ΣΥΓΡΟΤΗΜΑ ΑΝΤΛΙΩΝ Το κάθε πυροσβεστικό συγκρότημα θα είναι αυτόματης λειτουργίας πλήρως συγκροτημένο, αποτελούμενο από: Ηλεκτροκίνητο αντλητικό με ισχύ ηλεκτροκινητήρα 12 Hp στεγανό, τριφασικό, πετρελαιοκίνητο αντλητικό εφεδρικό με ισχύ πετρελαιοκινητήρα 12 Hp και βοηθητικό αντλητικό με jockey ηλεκτροκίνητη 3 Hp, οι ηλεκτροκινητήρες 12 Hp θα είναι ευρωπαϊκής προέλευσης & τύπου ruccerini, με φυγόκεντρες μονοβάθμιες ή πολυβάθμιες αντλίες αθόρυβης λειτουργίας, με μηχανικό στυπιοθλήπτη απόλυτης στεγανότητας, βραχυκυκλωμένου δρομέα προστασίας IP 44, Η αντλία πυρόσβεσης θα είναι οριζόντιου τύπου φυγοκεντρική και θα συνδεθεί με τα δίκτυα των σωληνώσεων στην αναρρόφηση και στην κατάθλιψή της. Η άντληση του νερού θα γίνεται από τη δεξαμενή πυρόσβεσης μέσω του δικτύου σωληνώσεων. Το περίβλημα της αντλίας θα είναι από χυτοσίδηρο, οι δε φλάντζες στην αναρρόφηση και στην κατάθλιψη της αντλίας θα είναι σύμφωνες με το AMERICAN NATIONAL STANDARD INSTITUTE ( ANSI ). Η πτερωτή της αντλίας θα είναι ορειχάλκινη και στερεωμένη με τέτοιο τρόπο στον άξονα της αντλίας ώστε να αποφεύγονται οι κραδασμοί. Ο άξονας της αντλίας θα είναι κατασκευασμένος από χαλύβδινο κράμα. Τα ρουλεμάν θα λιπαίνονται με γράσο, τα δε δακτυλίδια στο περίβλημα της αντλίας θα είναι ορειχάλκινα και τοποθετημένα με τρόπο που να ελαχιστοποιούν την ανακυκλοφορία του νερού μεταξύ αναρροφήσεως και καταθλίψεως. Κάθε κύρια αντλία θα φέρει μανόμετρα στην αναρρόφηση και στην κατάθλιψη, καθώς και την απαιτούμενη βαλβίδα εξαερώσεως. Επίσης θα φέρει ανακουφιστική βαλβίδα με ανοικτό κώνο απορροής του νερού, όπως απαιτείται από τους κανονισμούς NFPA. Την πιεστική δεξαμενή μεμβράνης 100 LT, αντοχής για πίεση λειτουργίας 16 ATΜ, κατασκευασμένη από ειδικό κράμα μετάλλου που δεν οξειδώνεται. Τον ηλεκτρικό πίνακα αυτοματισμού, μεταλλικό, στεγανό, προστασίας IP65, που περιλαμβάνει όλα τα απαιτούμενα όργανα ασφαλίσεως, λειτουργίας αυτοματισμών, ενδείξεων ( όπως αυτόματοι διακόπτες αστέρος-τριγώνου, λυχνίες λειτουργίας και λοιπά όργανα σύμφωνα με τις αντίστοιχες προδιαγραφές ηλεκ/κου

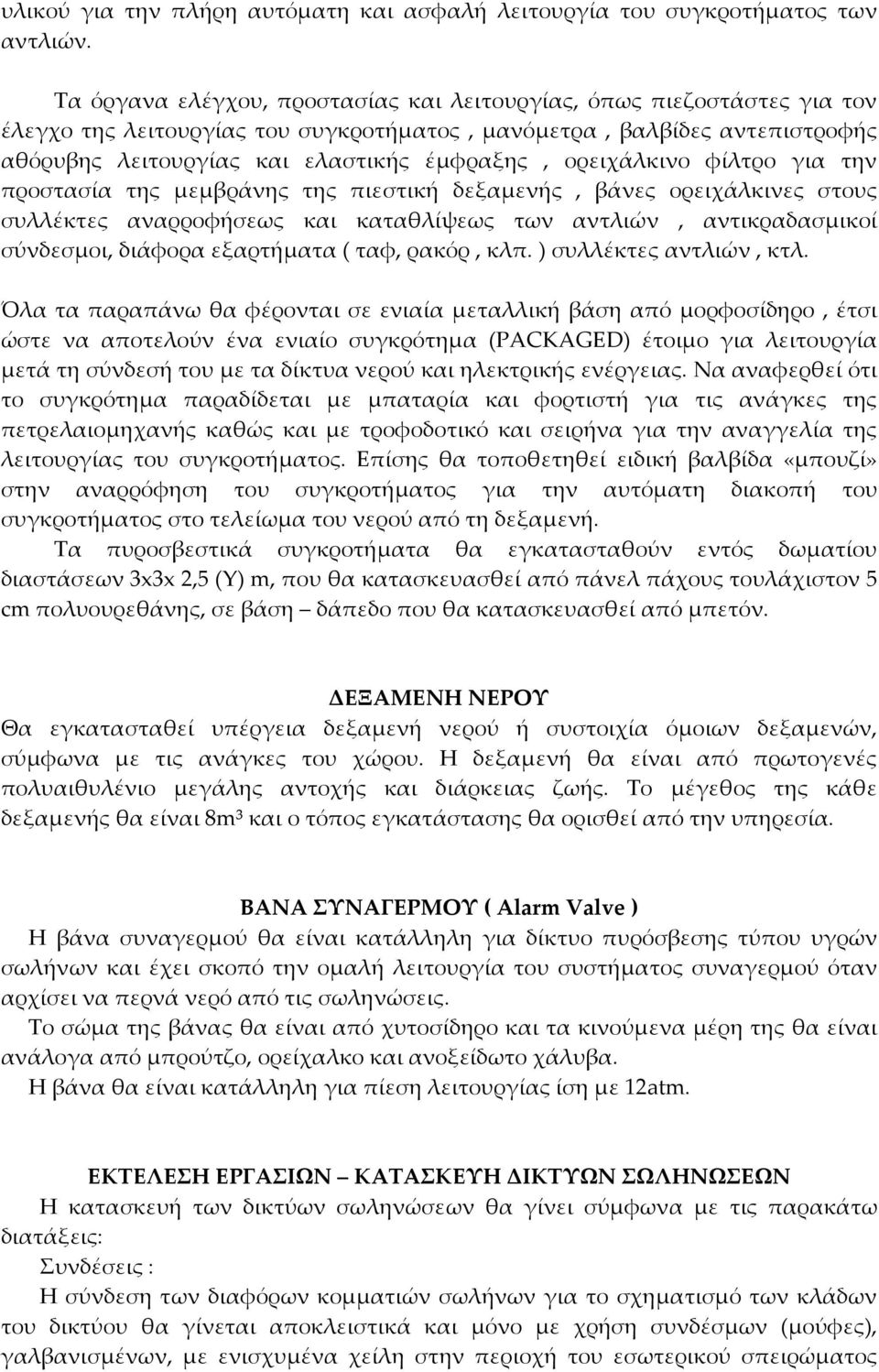

7 υλικού για την πλήρη αυτόματη και ασφαλή λειτουργία του συγκροτήματος των αντλιών. Τα όργανα ελέγχου, προστασίας και λειτουργίας, όπως πιεζοστάστες για τον έλεγχο της λειτουργίας του συγκροτήματος, μανόμετρα, βαλβίδες αντεπιστροφής αθόρυβης λειτουργίας και ελαστικής έμφραξης, ορειχάλκινο φίλτρο για την προστασία της μεμβράνης της πιεστική δεξαμενής, βάνες ορειχάλκινες στους συλλέκτες αναρροφήσεως και καταθλίψεως των αντλιών, αντικραδασμικοί σύνδεσμοι, διάφορα εξαρτήματα ( ταφ, ρακόρ, κλπ. ) συλλέκτες αντλιών, κτλ. Όλα τα παραπάνω θα φέρονται σε ενιαία μεταλλική βάση από μορφοσίδηρο, έτσι ώστε να αποτελούν ένα ενιαίο συγκρότημα (PACKAGED) έτοιμο για λειτουργία μετά τη σύνδεσή του με τα δίκτυα νερού και ηλεκτρικής ενέργειας. Να αναφερθεί ότι το συγκρότημα παραδίδεται με μπαταρία και φορτιστή για τις ανάγκες της πετρελαιομηχανής καθώς και με τροφοδοτικό και σειρήνα για την αναγγελία της λειτουργίας του συγκροτήματος. Επίσης θα τοποθετηθεί ειδική βαλβίδα «μπουζί» στην αναρρόφηση του συγκροτήματος για την αυτόματη διακοπή του συγκροτήματος στο τελείωμα του νερού από τη δεξαμενή. Τα πυροσβεστικά συγκροτήματα θα εγκατασταθούν εντός δωματίου διαστάσεων 3x3x 2,5 (Y) m, που θα κατασκευασθεί από πάνελ πάχους τουλάχιστον 5 cm πολυουρεθάνης, σε βάση δάπεδο που θα κατασκευασθεί από μπετόν. ΔΕΞΑΜΕΝΗ ΝΕΡΟΥ Θα εγκατασταθεί υπέργεια δεξαμενή νερού ή συστοιχία όμοιων δεξαμενών, σύμφωνα με τις ανάγκες του χώρου. Η δεξαμενή θα είναι από πρωτογενές πολυαιθυλένιο μεγάλης αντοχής και διάρκειας ζωής. Το μέγεθος της κάθε δεξαμενής θα είναι 8m³ και ο τόπος εγκατάστασης θα ορισθεί από την υπηρεσία. ΒΑΝΑ ΣΥΝΑΓΕΡΜΟΥ ( Alarm Valve ) Η βάνα συναγερμού θα είναι κατάλληλη για δίκτυο πυρόσβεσης τύπου υγρών σωλήνων και έχει σκοπό την ομαλή λειτουργία του συστήματος συναγερμού όταν αρχίσει να περνά νερό από τις σωληνώσεις. Το σώμα της βάνας θα είναι από χυτοσίδηρο και τα κινούμενα μέρη της θα είναι ανάλογα από μπρούτζο, ορείχαλκο και ανοξείδωτο χάλυβα. Η βάνα θα είναι κατάλληλη για πίεση λειτουργίας ίση με 12atm. ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΩΝ ΚΑΤΑΣΚΕΥΗ ΔΙΚΤΥΩΝ ΣΩΛΗΝΩΣΕΩΝ Η κατασκευή των δικτύων σωληνώσεων θα γίνει σύμφωνα με τις παρακάτω διατάξεις: Συνδέσεις : Η σύνδεση των διαφόρων κομματιών σωλήνων για το σχηματισμό των κλάδων του δικτύου θα γίνεται αποκλειστικά και μόνο με χρήση συνδέσμων (μούφες), γαλβανισμένων, με ενισχυμένα χείλη στην περιοχή του εσωτερικού σπειρώματος

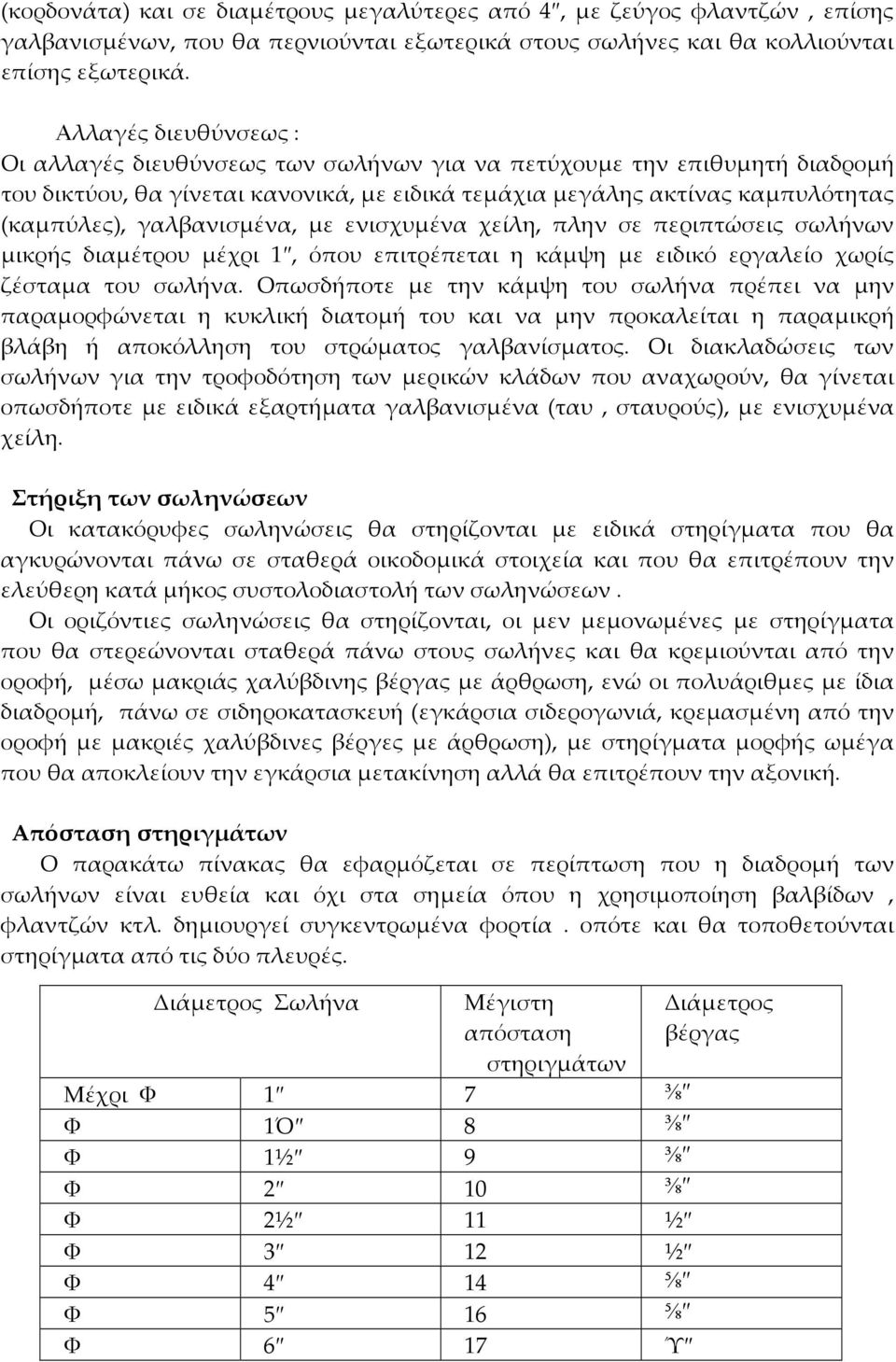

8 (κορδονάτα) και σε διαμέτρους μεγαλύτερες από 4, με ζεύγος φλαντζών, επίσης γαλβανισμένων, που θα περνιούνται εξωτερικά στους σωλήνες και θα κολλιούνται επίσης εξωτερικά. Αλλαγές διευθύνσεως : Οι αλλαγές διευθύνσεως των σωλήνων για να πετύχουμε την επιθυμητή διαδρομή του δικτύου, θα γίνεται κανονικά, με ειδικά τεμάχια μεγάλης ακτίνας καμπυλότητας (καμπύλες), γαλβανισμένα, με ενισχυμένα χείλη, πλην σε περιπτώσεις σωλήνων μικρής διαμέτρου μέχρι 1, όπου επιτρέπεται η κάμψη με ειδικό εργαλείο χωρίς ζέσταμα του σωλήνα. Οπωσδήποτε με την κάμψη του σωλήνα πρέπει να μην παραμορφώνεται η κυκλική διατομή του και να μην προκαλείται η παραμικρή βλάβη ή αποκόλληση του στρώματος γαλβανίσματος. Οι διακλαδώσεις των σωλήνων για την τροφοδότηση των μερικών κλάδων που αναχωρούν, θα γίνεται οπωσδήποτε με ειδικά εξαρτήματα γαλβανισμένα (ταυ, σταυρούς), με ενισχυμένα χείλη. Στήριξη των σωληνώσεων Οι κατακόρυφες σωληνώσεις θα στηρίζονται με ειδικά στηρίγματα που θα αγκυρώνονται πάνω σε σταθερά οικοδομικά στοιχεία και που θα επιτρέπουν την ελεύθερη κατά μήκος συστολοδιαστολή των σωληνώσεων. Οι οριζόντιες σωληνώσεις θα στηρίζονται, οι μεν μεμονωμένες με στηρίγματα που θα στερεώνονται σταθερά πάνω στους σωλήνες και θα κρεμιούνται από την οροφή, μέσω μακριάς χαλύβδινης βέργας με άρθρωση, ενώ οι πολυάριθμες με ίδια διαδρομή, πάνω σε σιδηροκατασκευή (εγκάρσια σιδερογωνιά, κρεμασμένη από την οροφή με μακριές χαλύβδινες βέργες με άρθρωση), με στηρίγματα μορφής ωμέγα που θα αποκλείουν την εγκάρσια μετακίνηση αλλά θα επιτρέπουν την αξονική. Απόσταση στηριγμάτων Ο παρακάτω πίνακας θα εφαρμόζεται σε περίπτωση που η διαδρομή των σωλήνων είναι ευθεία και όχι στα σημεία όπου η χρησιμοποίηση βαλβίδων, φλαντζών κτλ. δημιουργεί συγκεντρωμένα φορτία. οπότε και θα τοποθετούνται στηρίγματα από τις δύο πλευρές. Διάμετρος Σωλήνα Μέγιστη απόσταση στηριγμάτων Μέχρι Φ 1 7 ⅜ Φ 1Ό 8 ⅜ Φ 1½ 9 ⅜ Φ 2 10 ⅜ Φ 2½ 11 ½ Φ 3 12 ½ Φ 4 14 ⅝ Φ 5 16 ⅝ Φ 6 17 Ύ Διάμετρος βέργας

9 Εάν τα στηρίγματα είναι πυκνότερα μπορεί να χρησιμοποιηθούν και μικρότερης διατομής βέργες. Δοκιμές Δοκιμές πιέσεως του δικτύου πυρόσβεσης. Λειτουργικές δοκιμές όλων των οργάνων, μηχανημάτων και συσκευών (σειρήνες, διακόπτες ροής κλπ.) Λειτουργικοί έλεγχοι και δοκιμές αποδόσεως του πυροσβεστικού συγκροτήματος. Περιλαμβανόμενες Δαπάνες Οι τιμές των σωλήνων περιλαμβάνουν και την προμήθεια και τοποθέτηση όλων των εξαρτημάτων όπως ειδικών κομματιών, αγκίστρων στερέωσης, στηριγμάτων κλπ και κάθε εργασία κοπής, ελικοτομής, σύνδεσης, στερέωσης, δοκιμής, καθαρισμού κλπ. Οι τιμές της εγκατάστασης των σωλήνων περιλαμβάνουν την προμήθεια, προσκόμιση επί τόπου και πλήρη εγκατάσταση όλων των απαραίτητων υλικών, τη δαπάνη των κάθε φύσης δοκιμών καθώς και κάθε άλλη εργασία σχετική με την εγκατάσταση που αναφέρεται στο τμήμα αυτό, απαραίτητη για την πλήρη και άρτια λειτουργία των εγκαταστάσεων. Οι τιμές μονάδας των σωλήνων περιλαμβάνουν την προμήθεια όλων των απαραίτητων εξαρτημάτων, υλικών καθώς και κάθε εργασία σύνδεσης προς τους σωλήνες στερέωσης, δοκιμής, καθαρισμού κτλ. Οι τιμές μονάδας των σωλήνων περιλαμβάνουν όλα τα απαραίτητα μηχανήματα ή συγκροτήματα μηχανημάτων, υλικά και εξαρτήματα που αναφέρονται στο τμήμα αυτό για την πλήρη ομαλή και ασφαλή λειτουργία τους. Επίσης, στις τιμές μονάδας περιλαμβάνονται τα κάθε είδους έξοδα που αφορούν τα εργαλεία και τα μηχανήματα για την εκτέλεση των παραπάνω εργασιών. Στην τιμή μονάδας των σωλήνων θα περιλαμβάνετε η βαφή των σωλήνων, σε μέτρα πραγματικού αξονικού μήκους σωληνώσεων. ΦΟΡΗΤΟΙ ΠΥΡΟΣΒΕΣΤΗΡΕΣ Φορητοί πυροσβεστήρες CO 2 6kgr ή 12kgr και ξηρής κόνεως Ρα-6 kgr ή Ρα-12 kgr θα τοποθετηθούν πλησίον των εξόδων κινδύνου των κτηρίων και γενικά σε όλους τους χώρους όπου απαιτείται. Η τοποθέτηση θα γίνει κατά τέτοιο τρόπο, ώστε κανένα σημείο της κάτοψης να μην απέχει περισσότερο από 15m από τον πλησιέστερο φορητό πυροσβεστήρα. Η εταιρεία που θα αναλάβει την προμήθεια των νέων πυροσβεστήρων καθώς και τη συντήρηση και αναγόμωση των παλαιών θα πρέπει να είναι κατάλληλα πιστοποιημένη σύμφωνα με την κείμενη νομοθεσία (Άδεια λειτουργίας για κατασκευή και αναγόμωση πυροσβεστήρων κέντρο επανελέγχου πυροσβεστήρων χαμηλής και υψηλής πίεσης, πιστοποιητικό ISO 9001 για τις παραπάνω δραστηριότητες, Πιστοποιητικό έγκρισης κανονισμού λειτουργίας αναγνωρισμένης εταιρίας περιοδικού ελέγχου, συντήρησης και αναγόμωσης πυροσβεστήρων

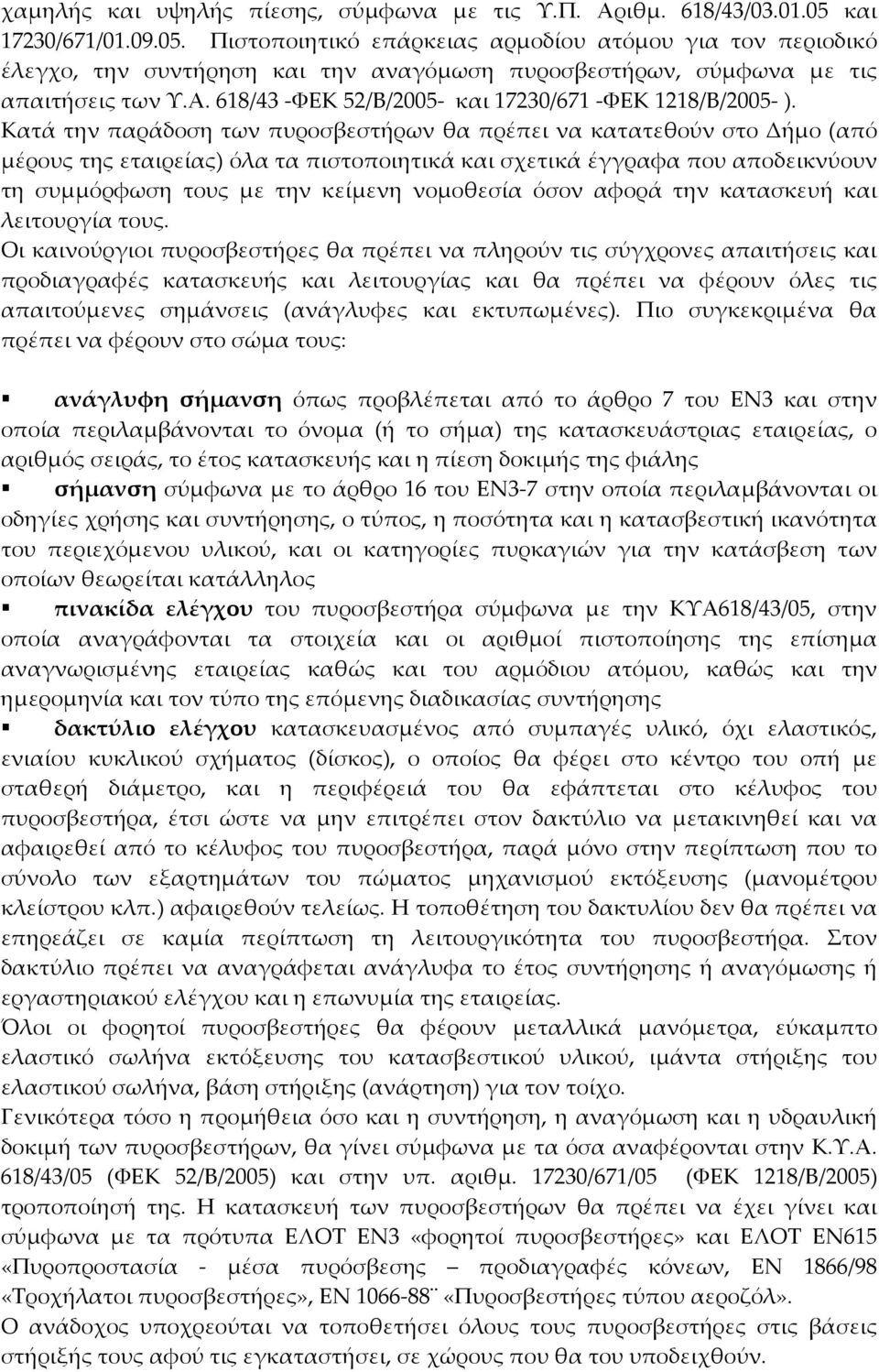

10 χαμηλής και υψηλής πίεσης, σύμφωνα με τις Υ.Π. Αριθμ. 618/43/ και 17230/671/ Πιστοποιητικό επάρκειας αρμοδίου ατόμου για τον περιοδικό έλεγχο, την συντήρηση και την αναγόμωση πυροσβεστήρων, σύμφωνα με τις απαιτήσεις των Υ.Α. 618/43 -ΦΕΚ 52/Β/2005- και 17230/671 -ΦΕΚ 1218/Β/2005- ). Κατά την παράδοση των πυροσβεστήρων θα πρέπει να κατατεθούν στο Δήμο (από μέρους της εταιρείας) όλα τα πιστοποιητικά και σχετικά έγγραφα που αποδεικνύουν τη συμμόρφωση τους με την κείμενη νομοθεσία όσον αφορά την κατασκευή και λειτουργία τους. Οι καινούργιοι πυροσβεστήρες θα πρέπει να πληρούν τις σύγχρονες απαιτήσεις και προδιαγραφές κατασκευής και λειτουργίας και θα πρέπει να φέρουν όλες τις απαιτούμενες σημάνσεις (ανάγλυφες και εκτυπωμένες). Πιο συγκεκριμένα θα πρέπει να φέρουν στο σώμα τους: ανάγλυφη σήμανση όπως προβλέπεται από το άρθρο 7 του ΕΝ3 και στην οποία περιλαμβάνονται το όνομα (ή το σήμα) της κατασκευάστριας εταιρείας, ο αριθμός σειράς, το έτος κατασκευής και η πίεση δοκιμής της φιάλης σήμανση σύμφωνα με το άρθρο 16 του ΕΝ3-7 στην οποία περιλαμβάνονται οι οδηγίες χρήσης και συντήρησης, ο τύπος, η ποσότητα και η κατασβεστική ικανότητα του περιεχόμενου υλικού, και οι κατηγορίες πυρκαγιών για την κατάσβεση των οποίων θεωρείται κατάλληλος πινακίδα ελέγχου του πυροσβεστήρα σύμφωνα με την ΚΥΑ618/43/05, στην οποία αναγράφονται τα στοιχεία και οι αριθμοί πιστοποίησης της επίσημα αναγνωρισμένης εταιρείας καθώς και του αρμόδιου ατόμου, καθώς και την ημερομηνία και τον τύπο της επόμενης διαδικασίας συντήρησης δακτύλιο ελέγχου κατασκευασμένος από συμπαγές υλικό, όχι ελαστικός, ενιαίου κυκλικού σχήματος (δίσκος), ο οποίος θα φέρει στο κέντρο του οπή με σταθερή διάμετρο, και η περιφέρειά του θα εφάπτεται στο κέλυφος του πυροσβεστήρα, έτσι ώστε να μην επιτρέπει στον δακτύλιο να μετακινηθεί και να αφαιρεθεί από το κέλυφος του πυροσβεστήρα, παρά μόνο στην περίπτωση που το σύνολο των εξαρτημάτων του πώματος μηχανισμού εκτόξευσης (μανομέτρου κλείστρου κλπ.) αφαιρεθούν τελείως. Η τοποθέτηση του δακτυλίου δεν θα πρέπει να επηρεάζει σε καμία περίπτωση τη λειτουργικότητα του πυροσβεστήρα. Στον δακτύλιο πρέπει να αναγράφεται ανάγλυφα το έτος συντήρησης ή αναγόμωσης ή εργαστηριακού ελέγχου και η επωνυμία της εταιρείας. Όλοι οι φορητοί πυροσβεστήρες θα φέρουν μεταλλικά μανόμετρα, εύκαμπτο ελαστικό σωλήνα εκτόξευσης του κατασβεστικού υλικού, ιμάντα στήριξης του ελαστικού σωλήνα, βάση στήριξης (ανάρτηση) για τον τοίχο. Γενικότερα τόσο η προμήθεια όσο και η συντήρηση, η αναγόμωση και η υδραυλική δοκιμή των πυροσβεστήρων, θα γίνει σύμφωνα με τα όσα αναφέρονται στην Κ.Υ.Α. 618/43/05 (ΦΕΚ 52/Β/2005) και στην υπ. αριθμ /671/05 (ΦΕΚ 1218/Β/2005) τροποποίησή της. Η κατασκευή των πυροσβεστήρων θα πρέπει να έχει γίνει και σύμφωνα με τα πρότυπα ΕΛΟΤ ΕΝ3 «φορητοί πυροσβεστήρες» και ΕΛΟΤ ΕΝ615 «Πυροπροστασία - μέσα πυρόσβεσης προδιαγραφές κόνεων, ΕΝ 1866/98 «Τροχήλατοι πυροσβεστήρες», ΕΝ «Πυροσβεστήρες τύπου αεροζόλ». Ο ανάδοχος υποχρεούται να τοποθετήσει όλους τους πυροσβεστήρες στις βάσεις στήριξής τους αφού τις εγκαταστήσει, σε χώρους που θα του υποδειχθούν.

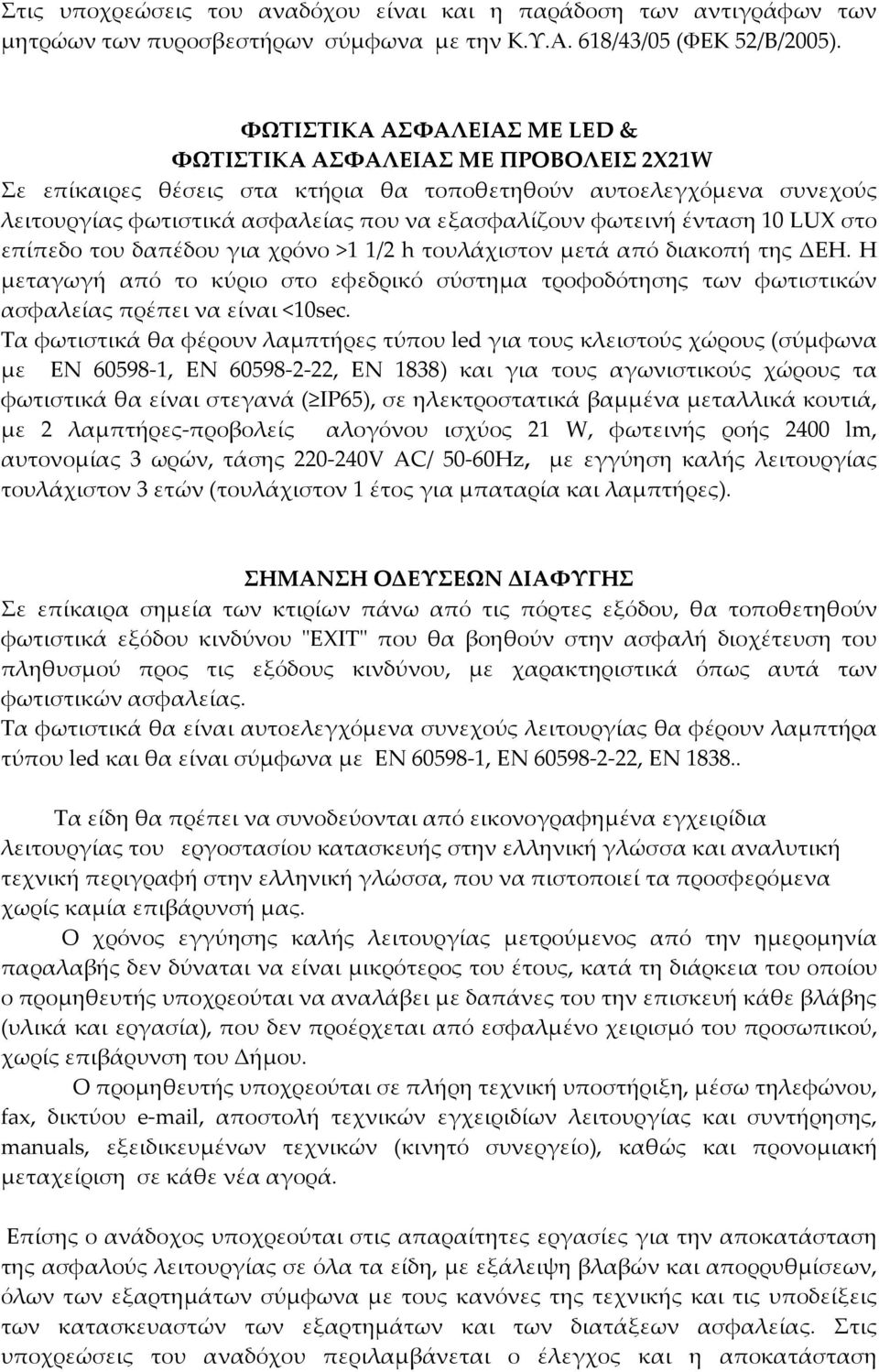

11 Στις υποχρεώσεις του αναδόχου είναι και η παράδοση των αντιγράφων των μητρώων των πυροσβεστήρων σύμφωνα με την Κ.Υ.Α. 618/43/05 (ΦΕΚ 52/Β/2005). ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ LED & ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ ΠΡΟΒΟΛΕΙΣ 2Χ21W Σε επίκαιρες θέσεις στα κτήρια θα τοποθετηθούν αυτοελεγχόμενα συνεχούς λειτουργίας φωτιστικά ασφαλείας που να εξασφαλίζουν φωτεινή ένταση 10 LUX στο επίπεδο του δαπέδου για χρόνο >1 1/2 h τουλάχιστον μετά από διακοπή της ΔΕΗ. Η μεταγωγή από το κύριο στο εφεδρικό σύστημα τροφοδότησης των φωτιστικών ασφαλείας πρέπει να είναι <10sec. Τα φωτιστικά θα φέρουν λαμπτήρες τύπου led για τους κλειστούς χώρους (σύμφωνα με EN , EN , EN 1838) και για τους αγωνιστικούς χώρους τα φωτιστικά θα είναι στεγανά ( IP65), σε ηλεκτροστατικά βαμμένα μεταλλικά κουτιά, με 2 λαμπτήρες-προβολείς αλογόνου ισχύος 21 W, φωτεινής ροής 2400 lm, αυτονομίας 3 ωρών, τάσης V AC/ 50-60Hz, με εγγύηση καλής λειτουργίας τουλάχιστον 3 ετών (τουλάχιστον 1 έτος για μπαταρία και λαμπτήρες). ΣΗΜΑΝΣΗ ΟΔΕΥΣΕΩΝ ΔΙΑΦΥΓΗΣ Σε επίκαιρα σημεία των κτιρίων πάνω από τις πόρτες εξόδου, θα τοποθετηθούν φωτιστικά εξόδου κινδύνου "EXIT" που θα βοηθούν στην ασφαλή διοχέτευση του πληθυσμού προς τις εξόδους κινδύνου, με χαρακτηριστικά όπως αυτά των φωτιστικών ασφαλείας. Τα φωτιστικά θα είναι αυτοελεγχόμενα συνεχούς λειτουργίας θα φέρουν λαμπτήρα τύπου led και θα είναι σύμφωνα με EN , EN , EN Τα είδη θα πρέπει να συνοδεύονται από εικονογραφημένα εγχειρίδια λειτουργίας του εργοστασίου κατασκευής στην ελληνική γλώσσα και αναλυτική τεχνική περιγραφή στην ελληνική γλώσσα, που να πιστοποιεί τα προσφερόμενα χωρίς καμία επιβάρυνσή μας. Ο χρόνος εγγύησης καλής λειτουργίας μετρούμενος από την ημερομηνία παραλαβής δεν δύναται να είναι μικρότερος του έτους, κατά τη διάρκεια του οποίου ο προμηθευτής υποχρεούται να αναλάβει με δαπάνες του την επισκευή κάθε βλάβης (υλικά και εργασία), που δεν προέρχεται από εσφαλμένο χειρισμό του προσωπικού, χωρίς επιβάρυνση του Δήμου. Ο προμηθευτής υποχρεούται σε πλήρη τεχνική υποστήριξη, μέσω τηλεφώνου, fax, δικτύου , αποστολή τεχνικών εγχειριδίων λειτουργίας και συντήρησης, manuals, εξειδικευμένων τεχνικών (κινητό συνεργείο), καθώς και προνομιακή μεταχείριση σε κάθε νέα αγορά. Επίσης ο ανάδοχος υποχρεούται στις απαραίτητες εργασίες για την αποκατάσταση της ασφαλούς λειτουργίας σε όλα τα είδη, με εξάλειψη βλαβών και απορρυθμίσεων, όλων των εξαρτημάτων σύμφωνα με τους κανόνες της τεχνικής και τις υποδείξεις των κατασκευαστών των εξαρτημάτων και των διατάξεων ασφαλείας. Στις υποχρεώσεις του αναδόχου περιλαμβάνεται ο έλεγχος και η αποκατάσταση

12 λειτουργίας, των ηλεκτρικών και μηχανικών διατάξεων ασφάλειας. Ο ανάδοχος υποχρεούται στην πλήρη εγκατάσταση όλων των συστημάτων - εξοπλισμού, ειδών και εξαρτημάτων, σε δοκιμές λειτουργίας των παραπάνω, με όλα τα απαιτούμενα υλικά και μικροϋλικά, σύμφωνα με τις μελέτες πυρασφάλειας της υπηρεσίας μας. Οι προσφέροντες θα είναι υποχρεωμένοι για την κάλυψη του Δήμου με ανταλλακτικά αναλώσιμα, για τουλάχιστον δέκα (10) χρόνια. Ο παραπάνω εξοπλισμός υποχρεωτικά θα φέρει σήμανση CE. Οι κατασκευαστές του εξοπλισμού θα πρέπει να έχουν πιστοποιητικά ποιότητας ISO 9001 και ISO υποχρεωτικά για την κατασκευή και υποστήριξη του προσφερόμενου εξοπλισμού και τις ακολουθούμενες διαδικασίες. Ο παραπάνω εξοπλισμός πρέπει να είναι κατάλληλος για τους χώρους που διαθέτουμε και προκειμένου να μην υπάρξουν παρανοήσεις για τις ακριβείς εργασίες εξοπλισμό, της προσφοράς σας, μπορείτε εκ των προτέρων να ενημερωθείτε από τον αρμόδιο συντηρητή, επιτόπου. Μαζί με την προσφορά θα παραδοθεί χρονοδιάγραμμα εκτέλεσης της προμήθειας και των συναφών εργασιών, το οποίο αποτελεί δέσμευση του υποψήφιου αναδόχου και θα αξιολογηθεί. Η εκτέλεση της προμήθειας - εγκατάστασης του εξοπλισμού μπορεί να γίνει τμηματικά ανά χώρο, αλλά από έναν ανάδοχο. Απαιτείται η τήρηση όλων των παραπάνω προδιαγραφών επί ποινή αποκλεισμού. Η δαπάνη για την προμήθεια συστημάτων πυρασφάλειας (εξοπλισμού, υλικών, μικροϋλικών, εργασιών εγκατάστασης, δοκιμές λειτουργίας) για τον αθλητικό χώρο του κλειστού γυμναστηρίου Καραμπίνη του Δήμου μας, προβλέπεται ν' ανέλθει στο ποσό των ,73 συμπεριλαμβανομένου του Φ.Π.Α 23%. Ο Συντάκτης Ο Δ/ντης Τ.Υ. Ζαρώμας Αντώνης Πτυχ. Μηχανολόγος Μηχανικός Μηχανικός Γιαμαλάκης Ανδρέας Αγρονόμος Τοπογράφος

13 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ Ταχ. Δ/νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: Πληροφορίες Ζαρώμας Αντώνης Τηλ.: Φαξ: ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΕΝΔΕΙΚΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ ΠΡΟΜΗΘΕΙΑΣ ΤΕΜΑΧΙΑ Α/Α ΠΕΡΙΓΡΑΦΗ 1 ΑΝΙΧΝΕΥΤΗΣ ΚΑΠΝΟΥ - (ΤΕΜ) 9 2 ΑΝΙΧΝΕΥΤΗΣ ΘΕΡΜΟ ΙΑΦΟΡΙΚΟΣ - (ΤΕΜ) 1 3 ΠΙΝΑΚΑΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 2 ΖΩΝΩΝ ΜΕ ΜΠΑΤΑΡΙΑ - (ΤΕΜ) 1 4 ΜΠΟΥΤΟΝ ΑΝΑΓΓΕΛΙΑΣ ΠΥΡΚΑΓΙΑΣ - (ΤΕΜ) 4 5 ΦΑΡΟΣΕΙΡΗΝΑ πυρασφαλειας- (ΤΕΜ) 1 6 ΠΥΡΟΣΒΕΣΤΙΚΗ ΦΩΛΙΑ ΜΕΓΑΛΗ 20m ΜΕ ΣΩΛΗΝΑ 1 3/4" 20m µε 2 7 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ LED - µη συνεχους λειτουργιας (ΤΕΜ) 13 8 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ ΠΡΟΒΟΛΕΙΣ 2χ21W - (ΤΕΜ) 2 9 ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 6Kgr ABCE 40%- ΜΕ ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΠΥΡΟΣΒΕΣΗΣ κοµπλε 12Hp ΜΕ 3 ΑΝΤΛΙΕΣ 1 11 ΕΞΑΜΕΝΗ ΠΛΑΣΤΙΚΗ 8m3 - (ΤΕΜ) 3 12 ΣΩΛΗΝΑΣ ΜΕ ΣΤΗΡΙΓΜΑΤΑ ΚΑΙ ΜΙΚΡΟΫΛΙΚΑ 2" ΓΑΛΒ ΒΑΡΕΩΣ ΣΩΛΗΝΑΣ ΜΕ ΣΤΗΡΙΓΜΑΤΑ ΚΑΙ ΜΙΚΡΟΫΛΙΚΑ 2 1/2" ΓΑΛΒ ΒΑΡΕΩΣ ΙΚΡΟΥΝΟ ΜΕ ΑΝΤΕΠΙΣΤΡΟΦΗ 4" - 2 1/2" - 2 1/2" - (ΤΕΜ) 1 15 ΜΕΙΩΤΗΣ ΠΙΕΣΗΣ 2 1/2 φλατζωτος - (ΤΕΜ) 1 16 ΣΥΝΤΗΡΗΣΗ ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr ΣΥΝΤΗΡΗΣΗ ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΟΡΟΦΗΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 2 18 ΑΓΟΡΑ ΦΟΡΗΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ CO2 5Kgr 4 19 ΑΓΟΡΑ ΦΟΡΗΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 1 20 ΑΓΟΡΑ ΠΥΡΟΣΒΕΣΤΗΡΑ ΟΡΟΦΗΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 2 21 ΠΥΡΑΝΤΟΧΗ ΠΟΡΤΑ ΜΕ.Π. 60' (ΜΟΝΟΦΥΛΛΗ ) 0.90Χ ΩΜΑΤΙΟ 3Χ3µ. ΜΕ ΓΚΡΟ ΜΠΕΤΟΝ ΚΑΙ PANELS ΓΙΑ ΣΤΕΓΑΝΗ ΤΟΥ 1

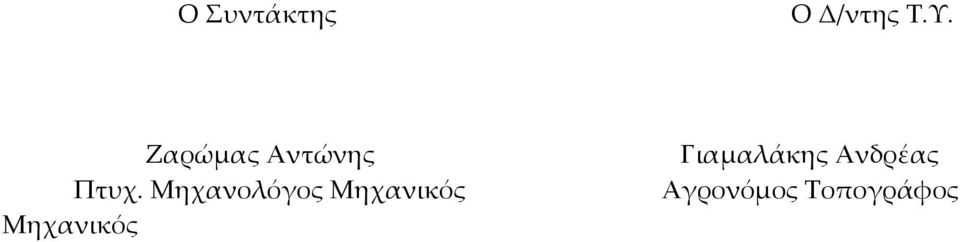

14 Ο Συντάκτης Ο Δ/ντης Τ.Υ. Ζαρώμας Αντώνης Πτυχ. Μηχανολόγος Μηχανικός Μηχανικός Γιαμαλάκης Ανδρέας Αγρονόμος Τοπογράφος

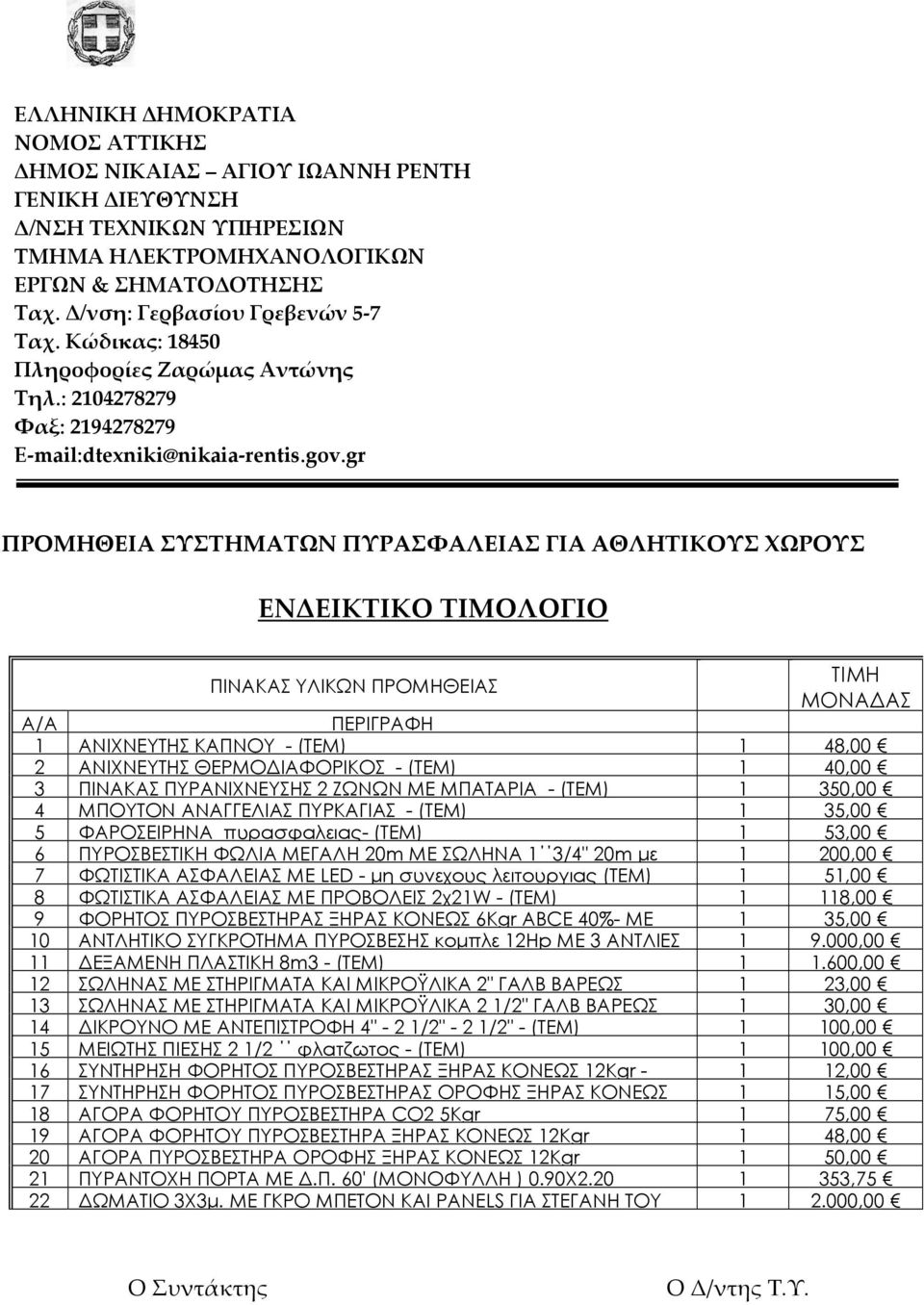

15 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ Ταχ. Δ/νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: Πληροφορίες Ζαρώμας Αντώνης Τηλ.: Φαξ: ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΕΝΔΕΙΚΤΙΚΟ ΤΙΜΟΛΟΓΙΟ ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ ΠΡΟΜΗΘΕΙΑΣ ΤΙΜΗ ΜΟΝΑ ΑΣ Α/Α ΠΕΡΙΓΡΑΦΗ 1 ΑΝΙΧΝΕΥΤΗΣ ΚΑΠΝΟΥ - (ΤΕΜ) 1 48,00 2 ΑΝΙΧΝΕΥΤΗΣ ΘΕΡΜΟ ΙΑΦΟΡΙΚΟΣ - (ΤΕΜ) 1 40,00 3 ΠΙΝΑΚΑΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 2 ΖΩΝΩΝ ΜΕ ΜΠΑΤΑΡΙΑ - (ΤΕΜ) 1 350,00 4 ΜΠΟΥΤΟΝ ΑΝΑΓΓΕΛΙΑΣ ΠΥΡΚΑΓΙΑΣ - (ΤΕΜ) 1 35,00 5 ΦΑΡΟΣΕΙΡΗΝΑ πυρασφαλειας- (ΤΕΜ) 1 53,00 6 ΠΥΡΟΣΒΕΣΤΙΚΗ ΦΩΛΙΑ ΜΕΓΑΛΗ 20m ΜΕ ΣΩΛΗΝΑ 1 3/4" 20m µε 1 200,00 7 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ LED - µη συνεχους λειτουργιας (ΤΕΜ) 1 51,00 8 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ ΠΡΟΒΟΛΕΙΣ 2χ21W - (ΤΕΜ) 1 118,00 9 ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 6Kgr ABCE 40%- ΜΕ 1 35,00 10 ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΠΥΡΟΣΒΕΣΗΣ κοµπλε 12Hp ΜΕ 3 ΑΝΤΛΙΕΣ ,00 11 ΕΞΑΜΕΝΗ ΠΛΑΣΤΙΚΗ 8m3 - (ΤΕΜ) ,00 12 ΣΩΛΗΝΑΣ ΜΕ ΣΤΗΡΙΓΜΑΤΑ ΚΑΙ ΜΙΚΡΟΫΛΙΚΑ 2" ΓΑΛΒ ΒΑΡΕΩΣ 1 23,00 13 ΣΩΛΗΝΑΣ ΜΕ ΣΤΗΡΙΓΜΑΤΑ ΚΑΙ ΜΙΚΡΟΫΛΙΚΑ 2 1/2" ΓΑΛΒ ΒΑΡΕΩΣ 1 30,00 14 ΙΚΡΟΥΝΟ ΜΕ ΑΝΤΕΠΙΣΤΡΟΦΗ 4" - 2 1/2" - 2 1/2" - (ΤΕΜ) 1 100,00 15 ΜΕΙΩΤΗΣ ΠΙΕΣΗΣ 2 1/2 φλατζωτος - (ΤΕΜ) 1 100,00 16 ΣΥΝΤΗΡΗΣΗ ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr ,00 17 ΣΥΝΤΗΡΗΣΗ ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΟΡΟΦΗΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 1 15,00 18 ΑΓΟΡΑ ΦΟΡΗΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ CO2 5Kgr 1 75,00 19 ΑΓΟΡΑ ΦΟΡΗΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 1 48,00 20 ΑΓΟΡΑ ΠΥΡΟΣΒΕΣΤΗΡΑ ΟΡΟΦΗΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 1 50,00 21 ΠΥΡΑΝΤΟΧΗ ΠΟΡΤΑ ΜΕ.Π. 60' (ΜΟΝΟΦΥΛΛΗ ) 0.90Χ ,75 22 ΩΜΑΤΙΟ 3Χ3µ. ΜΕ ΓΚΡΟ ΜΠΕΤΟΝ ΚΑΙ PANELS ΓΙΑ ΣΤΕΓΑΝΗ ΤΟΥ ,00 Ο Συντάκτης Ο Δ/ντης Τ.Υ.

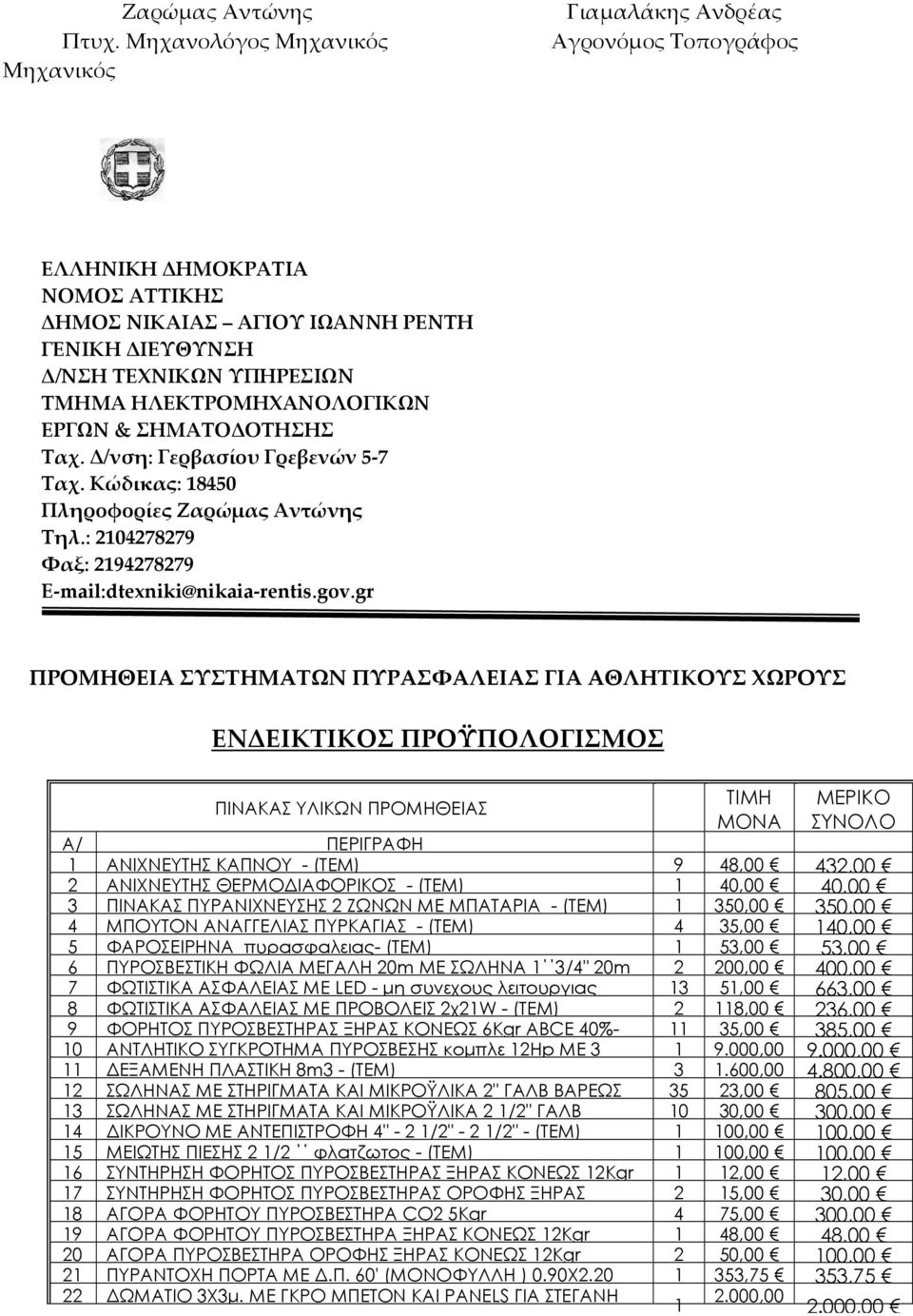

16 Ζαρώμας Αντώνης Πτυχ. Μηχανολόγος Μηχανικός Μηχανικός Γιαμαλάκης Ανδρέας Αγρονόμος Τοπογράφος ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ Ταχ. Δ/νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: Πληροφορίες Ζαρώμας Αντώνης Τηλ.: Φαξ: ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ ΠΡΟΜΗΘΕΙΑΣ ΤΙΜΗ ΜΟΝΑ ΜΕΡΙΚΟ ΣΥΝΟΛΟ Α/ ΠΕΡΙΓΡΑΦΗ 1 ΑΝΙΧΝΕΥΤΗΣ ΚΑΠΝΟΥ - (ΤΕΜ) 9 48,00 432,00 2 ΑΝΙΧΝΕΥΤΗΣ ΘΕΡΜΟ ΙΑΦΟΡΙΚΟΣ - (ΤΕΜ) 1 40,00 40,00 3 ΠΙΝΑΚΑΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 2 ΖΩΝΩΝ ΜΕ ΜΠΑΤΑΡΙΑ - (ΤΕΜ) 1 350,00 350,00 4 ΜΠΟΥΤΟΝ ΑΝΑΓΓΕΛΙΑΣ ΠΥΡΚΑΓΙΑΣ - (ΤΕΜ) 4 35,00 140,00 5 ΦΑΡΟΣΕΙΡΗΝΑ πυρασφαλειας- (ΤΕΜ) 1 53,00 53,00 6 ΠΥΡΟΣΒΕΣΤΙΚΗ ΦΩΛΙΑ ΜΕΓΑΛΗ 20m ΜΕ ΣΩΛΗΝΑ 1 3/4" 20m 2 200,00 400,00 7 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ LED - µη συνεχους λειτουργιας 13 51,00 663,00 8 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ ΜΕ ΠΡΟΒΟΛΕΙΣ 2χ21W - (ΤΕΜ) 2 118,00 236,00 9 ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 6Kgr ABCE 40% ,00 385,00 10 ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΠΥΡΟΣΒΕΣΗΣ κοµπλε 12Hp ΜΕ , ,00 11 ΕΞΑΜΕΝΗ ΠΛΑΣΤΙΚΗ 8m3 - (ΤΕΜ) , ,00 12 ΣΩΛΗΝΑΣ ΜΕ ΣΤΗΡΙΓΜΑΤΑ ΚΑΙ ΜΙΚΡΟΫΛΙΚΑ 2" ΓΑΛΒ ΒΑΡΕΩΣ 35 23,00 805,00 13 ΣΩΛΗΝΑΣ ΜΕ ΣΤΗΡΙΓΜΑΤΑ ΚΑΙ ΜΙΚΡΟΫΛΙΚΑ 2 1/2" ΓΑΛΒ 10 30,00 300,00 14 ΙΚΡΟΥΝΟ ΜΕ ΑΝΤΕΠΙΣΤΡΟΦΗ 4" - 2 1/2" - 2 1/2" - (ΤΕΜ) 1 100,00 100,00 15 ΜΕΙΩΤΗΣ ΠΙΕΣΗΣ 2 1/2 φλατζωτος - (ΤΕΜ) 1 100,00 100,00 16 ΣΥΝΤΗΡΗΣΗ ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 1 12,00 12,00 17 ΣΥΝΤΗΡΗΣΗ ΦΟΡΗΤΟΣ ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΟΡΟΦΗΣ ΞΗΡΑΣ 2 15,00 30,00 18 ΑΓΟΡΑ ΦΟΡΗΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ CO2 5Kgr 4 75,00 300,00 19 ΑΓΟΡΑ ΦΟΡΗΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 1 48,00 48,00 20 ΑΓΟΡΑ ΠΥΡΟΣΒΕΣΤΗΡΑ ΟΡΟΦΗΣ ΞΗΡΑΣ ΚΟΝΕΩΣ 12Kgr 2 50,00 100,00 21 ΠΥΡΑΝΤΟΧΗ ΠΟΡΤΑ ΜΕ.Π. 60' (ΜΟΝΟΦΥΛΛΗ ) 0.90Χ ,75 353,75 22 ΩΜΑΤΙΟ 3Χ3µ. ΜΕ ΓΚΡΟ ΜΠΕΤΟΝ ΚΑΙ PANELS ΓΙΑ ΣΤΕΓΑΝΗ , ,00

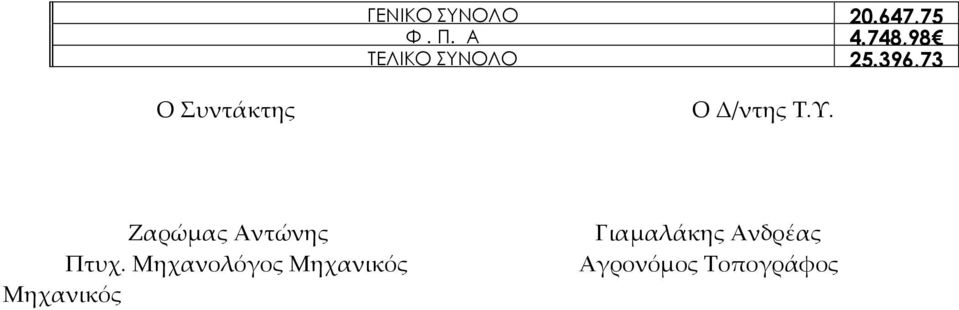

17 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,75 Φ. Π. Α 4.748,98 ΤΕΛΙΚΟ ΣΥΝΟΛΟ ,73 Ο Συντάκτης Ο Δ/ντης Τ.Υ. Ζαρώμας Αντώνης Πτυχ. Μηχανολόγος Μηχανικός Μηχανικός Γιαμαλάκης Ανδρέας Αγρονόμος Τοπογράφος
