ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ"

Transcript

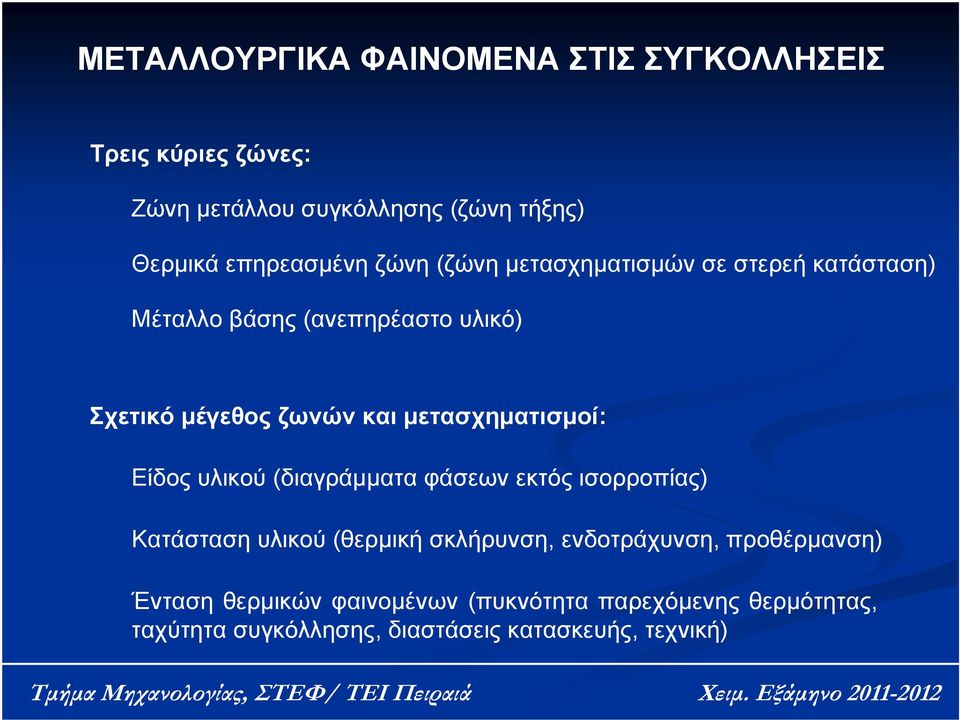

1 ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ Τρεις κύριες ζώνες: Ζώνη μετάλλου συγκόλλησης (ζώνη τήξης) Θερμικά επηρεασμένη ζώνη (ζώνη μετασχηματισμών σε στερεή κατάσταση) Μέταλλο βάσης (ανεπηρέαστο υλικό) Σχετικό μέγεθος ζωνών και μετασχηματισμοί: Είδος υλικού (διαγράμματα φάσεων εκτός ισορροπίας) Κατάσταση υλικού (θερμική σκλήρυνση, ενδοτράχυνση, προθέρμανση) Ένταση θερμικών φαινομένων (πυκνότητα παρεχόμενης θερμότητας, ταχύτητα συγκόλλησης, διαστάσεις κατασκευής, τεχνική)

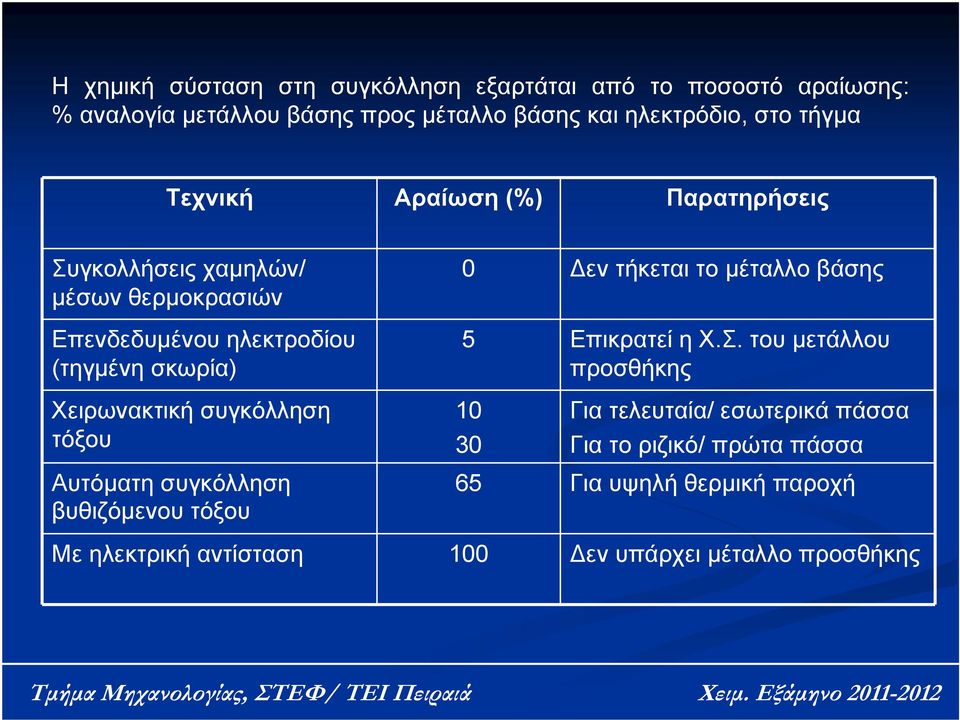

2 Η χημική σύσταση στη συγκόλληση εξαρτάται από το ποσοστό αραίωσης: % αναλογία μετάλλου βάσης προς μέταλλο βάσης και ηλεκτρόδιο, στο τήγμα Τεχνική Αραίωση (%) Παρατηρήσεις Συγκολλήσεις χαμηλών/ μέσων θερμοκρασιών Επενδεδυμένου ηλεκτροδίου (τηγμένη σκωρία) Χειρωνακτική συγκόλληση τόξου Αυτόματη συγκόλληση βυθιζόμενου τόξου 0 Δεν τήκεται το μέταλλο βάσης 5 Επικρατεί η Χ.Σ. του μετάλλου προσθήκης Για τελευταία/ εσωτερικά πάσσα Για το ριζικό/ πρώτα πάσσα 65 Για υψηλή θερμική παροχή Με ηλεκτρική αντίσταση 100 Δεν υπάρχει μέταλλο προσθήκης

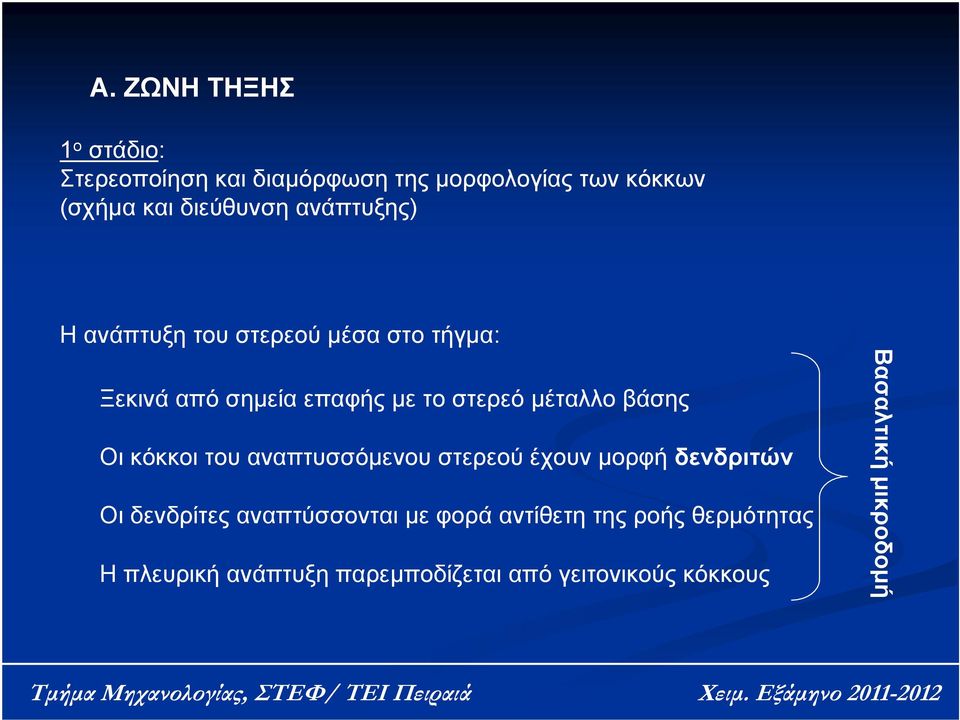

3 Α. ΖΩΝΗ ΤΗΞΗΣ 1 ο στάδιο: Στερεοποίηση και διαμόρφωση της μορφολογίας των κόκκων (σχήμα και διεύθυνση ανάπτυξης) Η ανάπτυξη του στερεού μέσα στο τήγμα: Ξεκινά από σημεία επαφής με το στερεό μέταλλο βάσης Οι κόκκοι του αναπτυσσόμενου στερεού έχουν μορφή δενδριτών Οι δενδρίτες αναπτύσσονται με φορά αντίθετη της ροής θερμότητας Η πλευρική ανάπτυξη παρεμποδίζεται από γειτονικούς κόκκους Βασαλτική μικροδομή

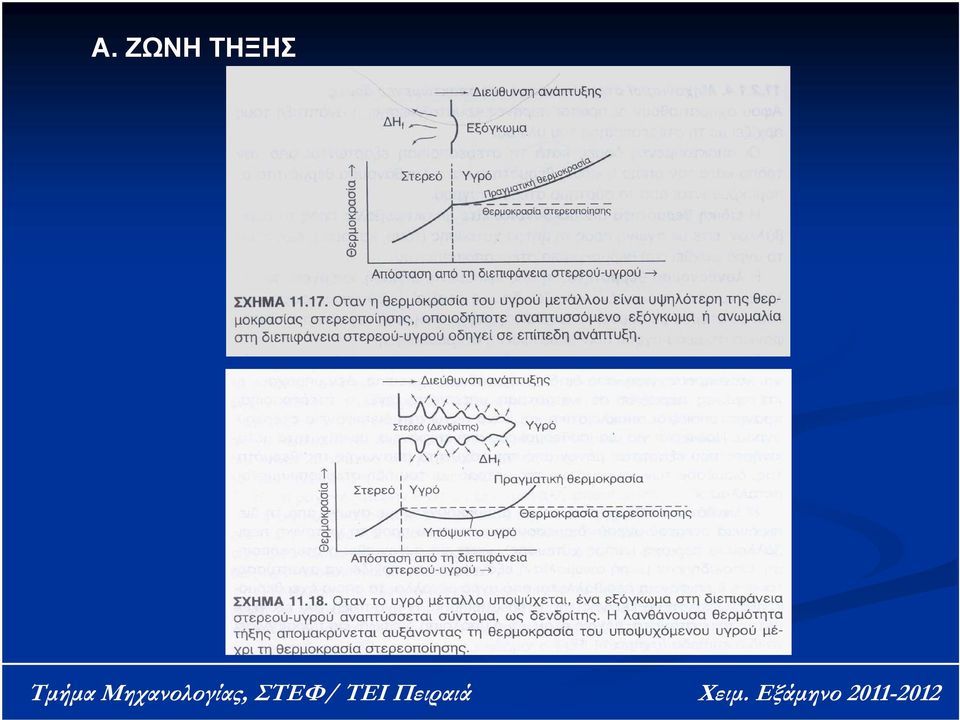

4 Α. ΖΩΝΗ ΤΗΞΗΣ

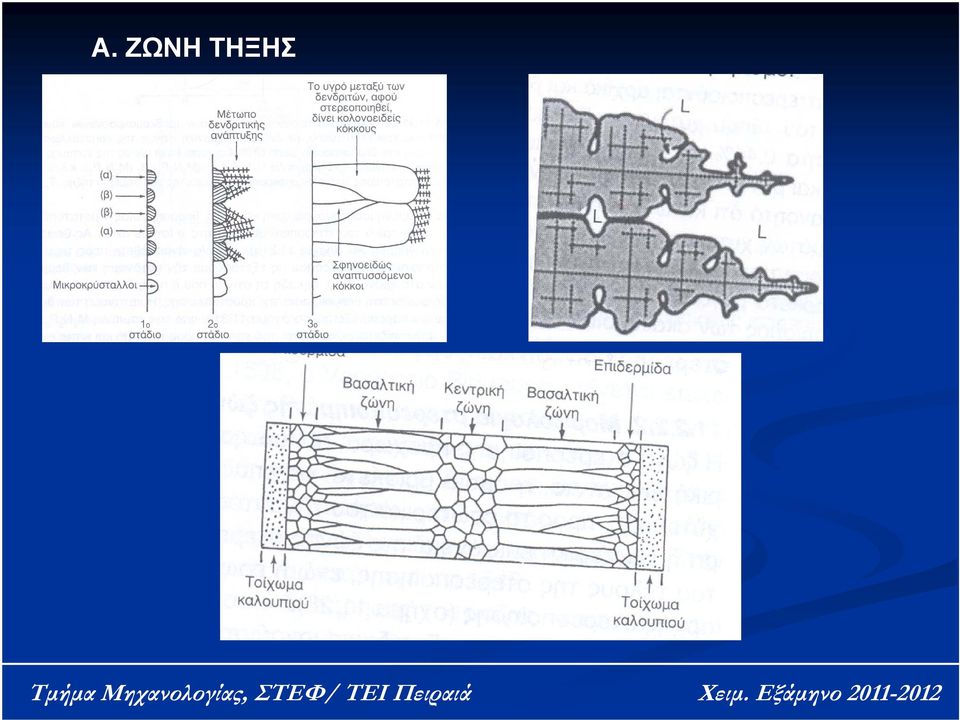

5 Α. ΖΩΝΗ ΤΗΞΗΣ

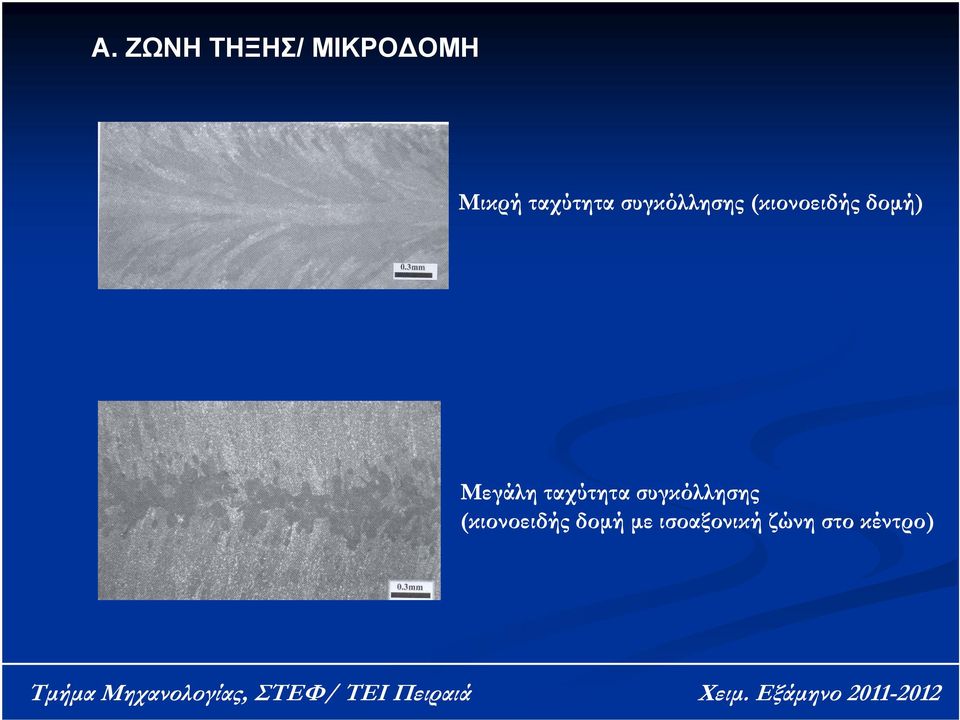

6 Α. ΖΩΝΗ ΤΗΞΗΣ/ ΜΙΚΡΟΔΟΜΗ Μικρή ταχύτητα συγκόλλησης (κιονοειδής δομή) Μεγάλη ταχύτητα συγκόλλησης (κιονοειδής δομή με ισοαξονική ζώνη στο κέντρο)

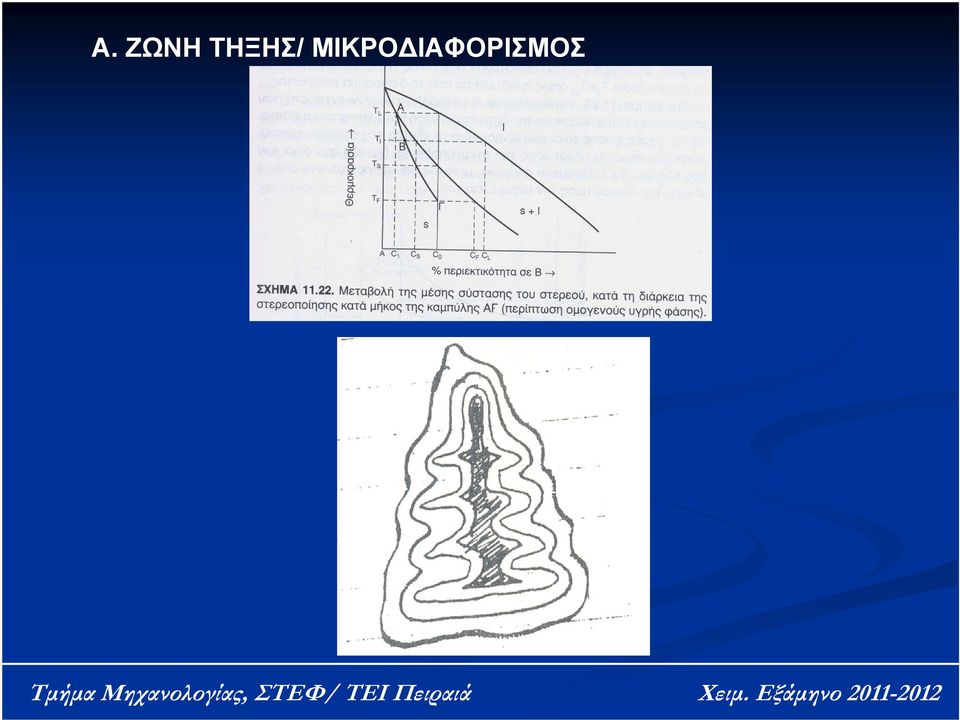

7 Α. ΖΩΝΗ ΤΗΞΗΣ/ ΜΙΚΡΟΔΙΑΦΟΡΙΣΜΟΣ

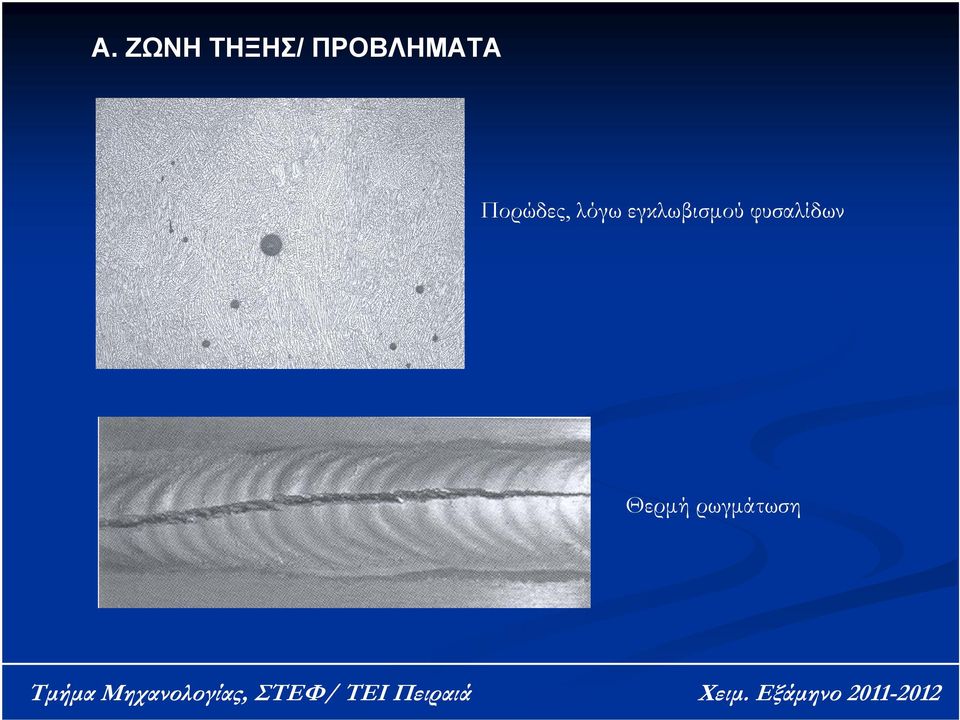

8 Α. ΖΩΝΗ ΤΗΞΗΣ/ ΠΡΟΒΛΗΜΑΤΑ Πορώδες, λόγω εγκλωβισμού φυσαλίδων Θερμή ρωγμάτωση

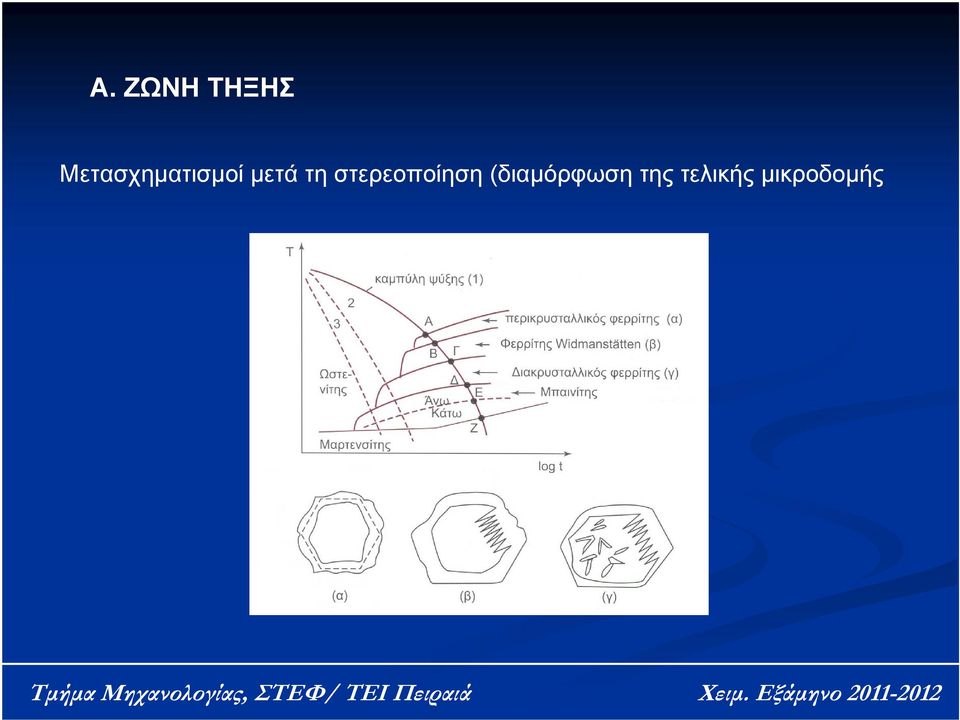

9 Α. ΖΩΝΗ ΤΗΞΗΣ Μετασχηματισμοί μετά τη στερεοποίηση (διαμόρφωση της τελικής μικροδομής

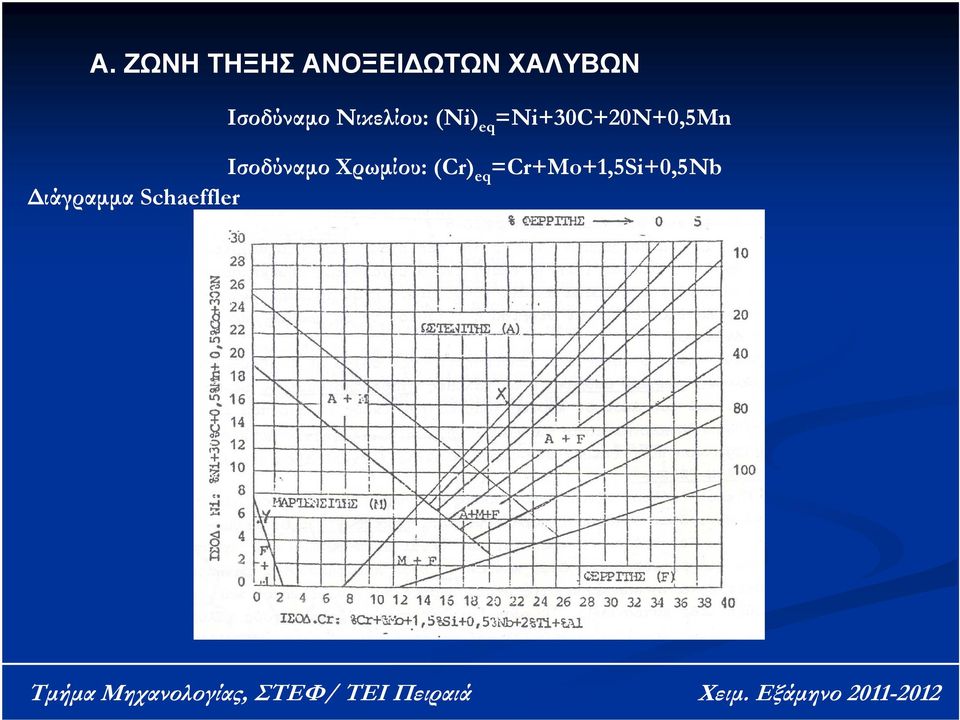

10 Α. ΖΩΝΗ ΤΗΞΗΣ ΑΝΟΞΕΙΔΩΤΩΝ ΧΑΛΥΒΩΝ Iσοδύναμο Νικελίου: (Ni) eq =Ni+30C+20N+0,5Mn Iσοδύναμο Χρωμίου: (Cr) eq =Cr+Mo+1,5Si+0,5Nb Διάγραμμα Schaeffler

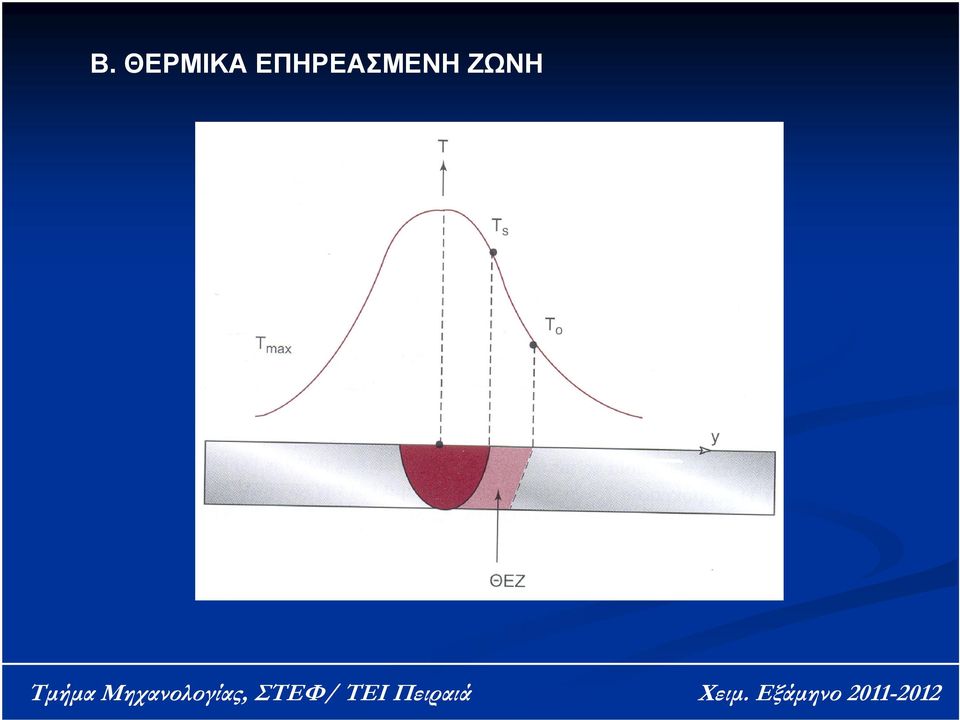

11 Β. ΘΕΡΜΙΚΑ ΕΠΗΡΕΑΣΜΕΝΗ ΖΩΝΗ

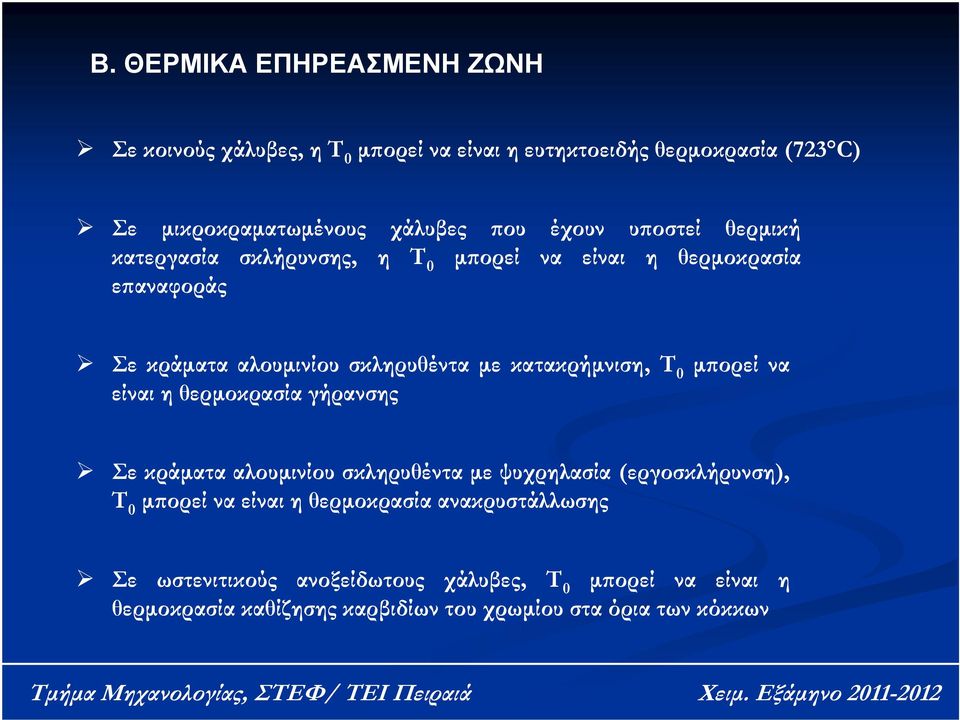

12 Β. ΘΕΡΜΙΚΑ ΕΠΗΡΕΑΣΜΕΝΗ ΖΩΝΗ Σε κοινούς χάλυβες, ητ 0 μπορεί να είναι η ευτηκτοειδής θερμοκρασία (723 C) Σε μικροκραματωμένους χάλυβες που έχουν υποστεί θερμική κατεργασία σκλήρυνσης, η Τ 0 μπορεί να είναι η θερμοκρασία επαναφοράς Σε κράματα αλουμινίου σκληρυθέντα με κατακρήμνιση, Τ 0 μπορεί να είναι η θερμοκρασία γήρανσης Σε κράματα αλουμινίου σκληρυθέντα με ψυχρηλασία (εργοσκλήρυνση), Τ 0 μπορεί να είναι η θερμοκρασία ανακρυστάλλωσης Σε ωστενιτικούς ανοξείδωτους χάλυβες, Τ 0 μπορεί να είναι η θερμοκρασία καθίζησης καρβιδίων του χρωμίου στα όρια των κόκκων

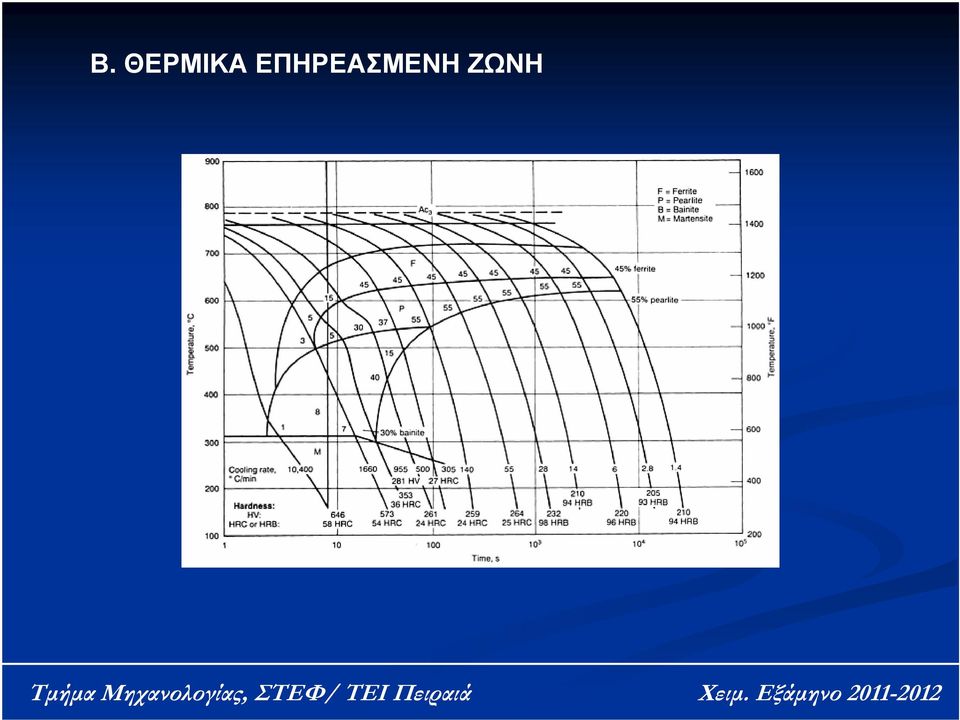

13 Β. ΘΕΡΜΙΚΑ ΕΠΗΡΕΑΣΜΕΝΗ ΖΩΝΗ

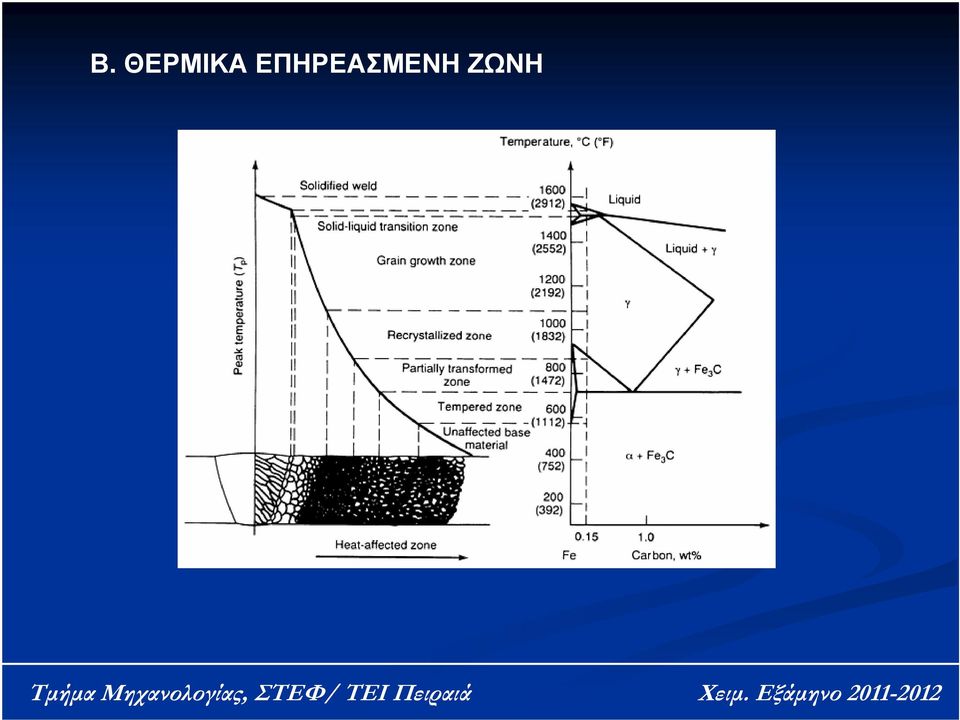

14 Β. ΘΕΡΜΙΚΑ ΕΠΗΡΕΑΣΜΕΝΗ ΖΩΝΗ

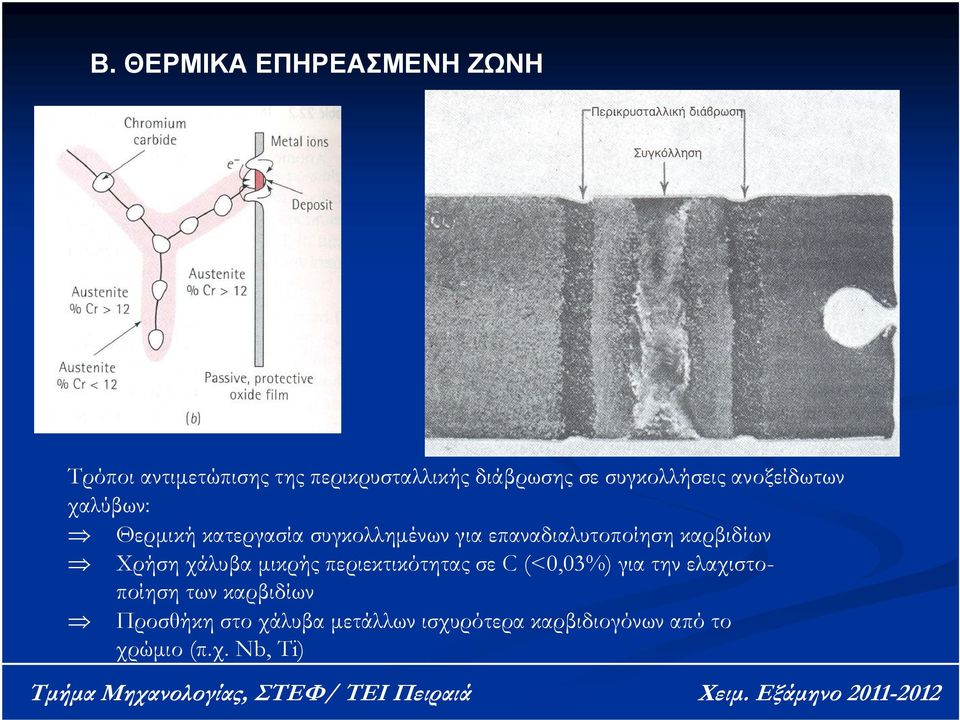

15 Β. ΘΕΡΜΙΚΑ ΕΠΗΡΕΑΣΜΕΝΗ ΖΩΝΗ Τρόποι αντιμετώπισης της περικρυσταλλικής διάβρωσης σε συγκολλήσεις ανοξείδωτων χαλύβων: Θερμική κατεργασία συγκολλημένων για επαναδιαλυτοποίηση καρβιδίων Χρήση χάλυβα μικρής περιεκτικότητας σε C (<0,03%) για την ελαχιστοποίηση των καρβιδίων Προσθήκη στο χάλυβα μετάλλων ισχυρότερα καρβιδιογόνων από το χρώμιο (π.χ. Νb, Ti)

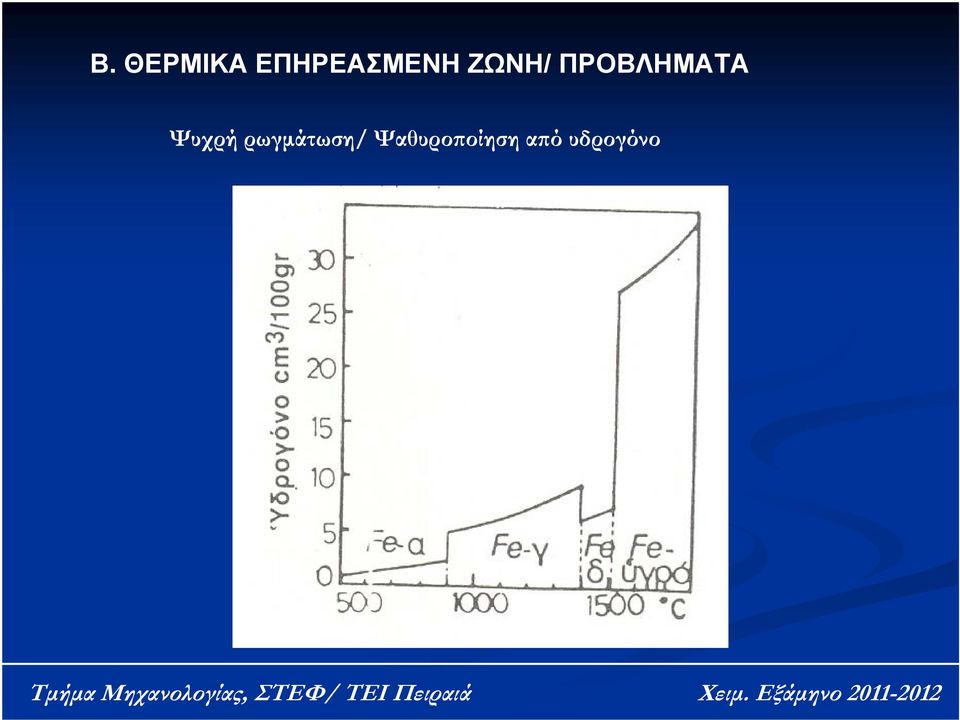

16 Β. ΘΕΡΜΙΚΑ ΕΠΗΡΕΑΣΜΕΝΗ ΖΩΝΗ/ ΠΡΟΒΛΗΜΑΤΑ Ψυχρή ρωγμάτωση/ Ψαθυροποίηση από υδρογόνο
