Φερριτικές μικροδομές στους υποευτηκτοειδείς χάλυβες. Ρόλος της ταχύτητας ψύξης στην ανάπτυξη της μορφολογίας τους
|
|
- Κόρη Παπαντωνίου
- 7 χρόνια πριν
- Προβολές:
Transcript
1 Φερριτικές μικροδομές στους υποευτηκτοειδείς χάλυβες Ρόλος της ταχύτητας ψύξης στην ανάπτυξη της μορφολογίας τους
2 Φερρίτης στους υποευτηκτοειδείς χάλυβες Σύμφωνα με το ΔΙΦ ο ωστενίτης μετασχηματίζεται αρχικά προς φερρίτη. Στις υψηλές θερμοκρασίες με επικρατούσα τη διάχυση οι κόκκοι του είναι ισοαξονικοί και αναπτύσσονται στα όρια κόκκου του ωστενίτη (grain boundary allotriomorphs, GBA). Στις ενδιάμεσες θερμοκρασίες τα μεν άτομα C έχουν κινητικότητα, τα άτομα του Fe όμως δεν έχουν αρκετή. Τότε διάχυση μικρής εμβέλειας ή διατμητικοί μηχανισμοί οδηγούν στη δημιουργία φερρίτη μη ισοαξονικού. Στις χαμηλές θερμοκρασίες παύει η κινητικότητα και του C και του Fe και ο ωστενίτης μετασχηματίζεται σε μαρτενσίτη κατά τα γνωστά.
3 Το σύστημα κατάταξης φερριτών Dube To σύστημα αυτό παρουσιάζεται σχηματικά στο σχήμα και χαρακτηρίζει τους βελονόμορφους φερρίτες ως «πλευρικές πλάκες Widmanstaetten» Eπάνω εμφανίζονται οι κρύσταλλοι GBA, στη μέση οι ιδιόμορφοι κρύσταλλοι, ακόμη και μέσα στον κόκκο ωστενίτη. Κάτω ο μαζικός (μπαινιτικός) φερρίτης.
4 Η εργασία Wilson συνδέει τη θερμοκρασία μετασχηματισμού με τη μικροδομή Συνεχής ψύξη του κράματος Fe 0,01% C. Oι θερμοκρασίες διακοπής της ψύξης συνδέονται με τις φερριτικές μικροδομές.
5 Aλλοτριόμορφοι ορίων κόκκων vs πλευρικές πλάκες Widmanstätten Η μικρογραφία είναι του κράματος Fε 0,2 %C μετά από βαφή
6 Ερμηνεία της μικροδομής της προηγούμενης καρτέλας Χαμηλός άνθρακας και απουσία στοιχείων κραμάτωσης οδηγούν στον αρχικό σχηματισμό των GBA μεταξύ δύο κόκκων ωστενίτη. Οσο προχωρά η ψύξη σταματά η ανάπτυξή τους ως αλλοτριομόρφων και συνεχίζεται πλέον ως πλακών Widmanstätten. Ο Smith προτείνει ότι η αρχική διεπιφάνεια ωστενίτη φερρίτη στον ένα κόκκο εμφανίζει ισχυρό συμβατό χαρακτήρα (coherent). Η πολύ καλή προσαρμογή των ατόμων εκεί καθιστά δύσκολη τη μετακίνηση ατόμων από τον έναν κόκκο στον άλλο. Δηλαδή η διεπιφάνεια αυτή εμφανίζει χαμηλή κινητικότητα (mobility). Στον άλλο κόκκο η προσαρμογή ατόμων μεταξύ φερρίτη ωστενίτη δεν είναι καλή, το όριο χαρακτηρίζεται ως ασύμβατο. Δια του ορίου αυτού τα άτομα εύκολα μετακινούνται από τη δομή fcc στη δομή bcc, το όριο εμφανίζει υψηλή κινητικότητα. Στις υψηλές θερμοκρασίες χωρίς υπόψυξη το ασύμβατο όριο μετακινείται εύκολα και δημιουργεί τους αλλοτριόμορφους κρυστάλλους. Στις χαμηλές αυτό σταματά, το ασύμβατο όριο με ισχυρή υπόψυξη και υψηλή κινούσα δύναμη μπορεί να εισχωρήσει βέβαια μόνον προς τον έναν κόκκο ωστενίτη δημιουργώντας την πλάκα Widmanstätten.

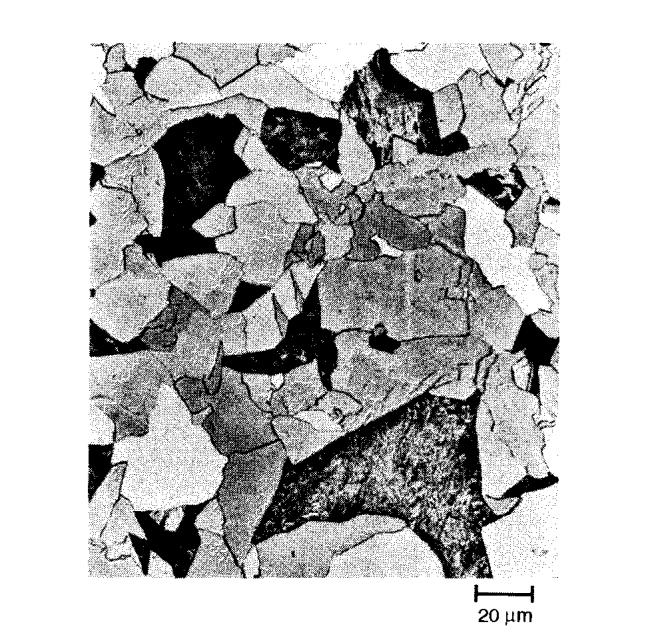

7 1) Πολυγωνικός ή ισοαξονικός φερρίτης (PF) Είναι ο γνωστός προευτηκτοειδής φερρίτης των χαμηλά ανθρακούχων χαλύβων. Οι κρύσταλλοί του αναπτύσσονται ως αλλοτριόμορφοι ορίων κόκκων ισότιμα προς τις τρεις κατευθύνσεις δημιουργώντας ισοαξονικούς κόκκους.
8 2) Φερρίτης Widmanstätten (WF) Χονδρόκοκκη επιμήκης μορφολογία κόκκων εύκολα αναγνωρίσιμη στο μεταλλογραφικό μικροσκόπιο. Υπάρχει γενικευμένη παραδοχή ότι σχηματίζεται σε υψηλότερες ταχύτητες ψύξης ως προς αυτές των GBA.
9 3) Φερρίτης περίπου πολυγωνικός / μαζικός (massive) Ταχεία ψύξη χαλύβων πολύ χαμηλής περιεκτικότητας σε άνθρακα από θερμοκρασίες όπου είναι σταθερός ο γ-fe σε θερμοκρασίες όπου είναι σταθερός ο α-fe οδηγεί σε μετασχηματισμό γ/α χωρίς μεταβολή στη χημική σύσταση. Παράγεται έτσι χονδρόκοκκος φερρίτης γνωστός ως μαζικός φερρίτης (massive ferrite). Είναι περίπου ισοαξονικός αλλά τα όρια κόκκων του είναι ακανόνιστα ενώ του PF αρκετά ομαλά. Οι κόκκοι του εμφανίζουν χαρακτηριστικά ύπαρξης ενδοδομής ενώ αυτοί του PF δεν τα εμφανίζουν.
10 3) Μικρογραφία μαζικού φερρίτη Μαζικός φερρίτης ενός ultra-low-carbon steel (0,003 %C)
11 4) Μπαινιτικός φερρίτης (bainitic/acicular ferrite, AF) Σε πολύ υψηλές ταχύτητες ψύξης των χαλύβων ultra low carbon ο ωστενίτης μετασχηματίζεται σε πολύ λεπτόκκοκο φερρίτη (πολύ πιο λεπτόκοκκο από τις ποιότητες που αναφέρθηκαν μέχρι τώρα). Πρόκειται για το φερρίτη AF. CCT ενός χάλυβα HSLA / ποιότητες φερριτών
12 4) Μπαινιτικός φερρίτης σε χάλυβες Ο intragranular acicular ferrite (IAF) είναι μορφή acicular ferrite η οποία αναπτύσσεται μέσα στους ωστενιτικούς κόκκους σε μη παράλληλες διευθετήσεις κατά τις συγκολλήσεις Αριστερά μικροδομή του AF Δεξιά διάφορες μορφολογίες φερριτών
13 5) Κοκκώδης φερρίτης (granular ferrite, GF) Σχηματίζεται σε ενδιάμεσες θερμοκρασίες στους χάλυβες πολύ χαμηλού άνθρακα και έτσι έχει μεγάλες ομοιότητες με τον acicular ferrite. H μικροδομή του αποτελείται από νησίδες παραμένοντα ωστενίτη ή Μ/Α διεσπαρμένο σε μήτρα featureless (υψηλή πυκνότητα γρ/ξιών, όρια κόκκων μικρής γωνίας, ΔΕΝ προσβάλλονται εύκολα για μικρογραφική παρατήρηση) όπως στον AF. H διαφορά του είναι ότι τα διεσπαρμένα κομμάτια είναι ισοαξονικά.
Φάσεις και δομές στα σιδηρούχα κράματα. Το Διάγραμμα ισορροπίας των φάσεων Fe - C
Φάσεις και δομές στα σιδηρούχα κράματα Το Διάγραμμα ισορροπίας των φάσεων Fe - C To ΔΙΦ Fe C (1) Mε συνεχή γραμμή το μετασταθές ΔΙΦ Fe-C ή διάγραμμα Fe Fe3C (σιδήρου σεμεντίτη). Στην οριζόντια των περιεκτικοτήτων
Διαβάστε περισσότεραΚΡΑΜΑΤΑ ΣΙΔΗΡΟΥ. Ανθρακούχοι χάλυβες :π(c)<1,8%+mn<1%+ Χαλυβοκράματα: Mn, Ni, Cr+άλλα κραματικά στοιχεία. Χυτοσίδηροι : π(c)< 2-4,5%
ΚΡΑΜΑΤΑ ΣΙΔΗΡΟΥ Ανθρακούχοι χάλυβες :π(c)
Διαβάστε περισσότεραΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ
ΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ Εικόνα Π1.1: Διάγραμμα φάσεων Fe-C Μονοφασικά πεδία Κύρια χαρακτηριστικά α-fe φερρίτης - στερεό διάλυμα άνθρακα σε BCC Fe - μέγιστη διαλυτότητα σε C 0,025
Διαβάστε περισσότεραΕπιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 6: Μέταλλο συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών
Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 6: Μέταλλο συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης
Διαβάστε περισσότεραΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΤΩΝ ΧΑΛΥΒΩΝ
ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΤΩΝ ΧΑΛΥΒΩΝ Σχ. 10.1 Διάγραμμα φάσεων Fe-C Σχ. 10.2 Τμήμα του διαγράμματος φάσεων Fe-C με αντίστοιχες μικροδομές κατά την ψύξη ευτηκτοειδών, υποευτηκτοειδών και υπερευτηκτοειδών χαλύβων.
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 2: Θεωρία Μέρος 2 ο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε.
Διαβάστε περισσότεραΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΣΤΗΝ ΠΡΑΞΗ
ΣΤΗΝ ΠΡΑΞΗ Θ Ε Ρ Μ Ι Κ Ε Σ Κ ΑΤ Ε Ρ Γ Α Σ Ι Ε Σ είναι σύνολο διεργασιών όπως: θέρμανση και ψύξη χάλυβα σε στερεά κατάσταση και σε καθορισμένες θερμοκρασιακές και χρονικές συνθήκες. Σ ΚΟ Π Ο Σ Θ Ε Ρ Μ Ι
Διαβάστε περισσότεραΦυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 8: Μετασχηματισμοί φάσεων στους χάλυβες. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών
Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ Ενότητα 8: Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό
Διαβάστε περισσότεραΠΑΡΑΡΤΗΜΑ 1-ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 2017
ΠΑΡΑΡΤΗΜΑ 1-ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 2017 ΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 1 Διάγραμμα ισορροπίας κράμματος Fe-C Το διάγραμμα φάσεων ισορροπίας Fe-C
Διαβάστε περισσότεραTΟ ΙΑΓΡΑΜΜΑ Fe-C ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ. ΕΙ Η ΙΑΓΡΑΜΜΑΤΩΝ ΙΣΟΡΡΟΠΙΑΣ Fe-C
TΟ ΙΑΓΡΑΜΜΑ Fe-C ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Ο σίδηρος (Fe) είναι αλλοτροπικό στοιχείο, µε σηµείο τήξης (σ.τ) 1539 ο C. Ανάλογα µε τη θερµοκρασία παρουσιάζεται µε τις εξής µορφές: Μέχρι τη θερµοκρασία των 910
Διαβάστε περισσότεραΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ
ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΑΝΟΠΤΗΣΗ - ΒΑΦΗ - ΕΠΑΝΑΦΟΡΑ ΓΕΝΙΚΑ Στο Σχ. 1 παρουσιάζεται µια συνολική εικόνα των θερµικών κατεργασιών που επιδέχονται οι χάλυβες και οι περιοχές θερµοκρασιών στο διάγραµµα
Διαβάστε περισσότεραΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Διαβάστε περισσότερα10. Η φυσική μεταλλουργία των χαλύβων
10. Η φυσική μεταλλουργία των χαλύβων ΠΕΡΙΛΗΨΗ Ο χάλυβας είναι το σημαντικότερο και πιο διαδεδομένο υλικό των μηχανολογικών κατασκευών. Αυτό οφείλεται σε μεγάλο βαθμό στο γεγονός ότι η αλλοτροπία του σιδήρου
Διαβάστε περισσότεραΦυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 3: Στερεά διαλύματα και ενδομεταλλικές ενώσεις. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών
Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ Ενότητα 3: Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό
Διαβάστε περισσότεραΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ
ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ Τρεις κύριες ζώνες: Ζώνη μετάλλου συγκόλλησης (ζώνη τήξης) Θερμικά επηρεασμένη ζώνη (ζώνη μετασχηματισμών σε στερεή κατάσταση) Μέταλλο βάσης (ανεπηρέαστο υλικό)
Διαβάστε περισσότεραΓραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιούνιος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Ι) Να προσδιοριστούν οι δείκτες
Διαβάστε περισσότεραΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ Οδηγός μαθήματος - Εαρινό εξάμηνο 2016 Διδάσκων: Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Πρόγραμμα e-mail Ώρες Γραφείου
Διαβάστε περισσότεραΘερμικές Κατεργασίες των Χαλύβων Μέτρηση Σκληρότητας
1. Εισαγωγή Θερμικές Κατεργασίες των Χαλύβων Μέτρηση Σκληρότητας Ο χάλυβας (κοινώς ατσάλι) είναι κράμα σιδήρου άνθρακα (Fe-C) που περιέχει λιγότερο από 2,06% κ.β. άνθρακα, λιγότερο από 1,0% κ.β. μαγγάνιο
Διαβάστε περισσότεραΕΦΕΛΚΥΣΜΟΣ ΚΡΑΜΑΤΩΝ ΜΕ ΜΝΗΜΗΣ ΣΧΗΜΑΤΟΣ
ΕΦΕΛΚΥΣΜΟΣ ΚΡΑΜΑΤΩΝ ΜΕ ΜΝΗΜΗΣ ΣΧΗΜΑΤΟΣ Το φαινόµενο της µνήµης σχήµατος συνδέεται µε τη δυνατότητα συγκεκριµένων υλικών να «θυµούνται» το αρχικό τους σχήµα ακόµα και µετά από εκτεταµένες παραµορφώσεις
Διαβάστε περισσότεραΓραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018
Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 018 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ
Διαβάστε περισσότεραΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ Οδηγός μαθήματος - Εαρινό εξάμηνο 2017 Διδάσκων: Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Πρόγραμμα e-mail Ώρες Γραφείου
Διαβάστε περισσότεραΑντοχή µηχανικά καταπονηµένων χαλύβων σε υψηλή θερµοκρασία
Αντοχή µηχανικά καταπονηµένων χαλύβων σε υψηλή θερµοκρασία Α. Οικονόµου Μηχανολόγος Μηχανικός Α.Π.Θ.,Msc Επιστήµης και Τεχνολογίας Υλικών. Σ. Μουγιάκος Μηχανικός µεταλλείων-μεταλλουργός.κ.ε..ε. ΥΠΕΧΩ Ε
Διαβάστε περισσότεραΙΑΧΥΣΗ ΜΕΤΑΣΧΗΜΑΤΙΣΜΟΙ ΟΜΗΣ ΧΑΛΥΒΩΝ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΙΑΓΡΑΜΜΑΤΑ TTT ΚΑΙ CCT
ΙΑΧΥΣΗ ΜΕΤΑΣΧΗΜΑΤΙΣΜΟΙ ΟΜΗΣ ΧΑΛΥΒΩΝ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΙΑΓΡΑΜΜΑΤΑ TTT ΚΑΙ CCT ΙΑΧΥΣΗ ΟΡΙΣΜΟΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ιάχυση είναι ο µηχανισµός µεταφοράς ατόµων (όµοιων ή διαφορετικών µεταξύ τους) µέσα στη µάζα
Διαβάστε περισσότεραΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ
ΓΕΝΙΚΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ B. ΧYΤΟΣΙ ΗΡΟΙ Είναι κράµατα Fe-C-Si. Η µικροδοµή και οι ιδιότητές τους καθορίζονται από τις π(c), π(si) και τους ρυθµούς απόψυξης. Οι χυτοσίδηροι
Διαβάστε περισσότεραΤΕΙ ΠΕΙΡΑΙΑ ΕΡΓΑΣΤΗΡΙΟ Π.Ε.Τ.ΥΛ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ Ck 60
Απόψυξη: Νερό Απόψυξη: Νερό Απόψυξη: Νερό Απόψυξη: Περιβάλλον Επαναφορά 1 η : - Επαναφορά 1 η : 280 ο C/1h Επαναφορά 1 η : 280 ο C/1h Επαναφορά 1 η : - Επαναφορά 2 η : - Επαναφορά 2 η : 340 ο C/1h Επαναφορά
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Διαγράμματα Φάσεων Δημιουργία κραμάτων: διάχυση στοιχείων που έρχονται σε άμεση επαφή Πως συμπεριφέρονται τα επιμέρους άτομα των
Διαβάστε περισσότεραΕισαγωγή στην Επιστήμη των Υλικών Διαγράμματα Φάσεων Callister Κεφάλαιο 11, Ashby Οδηγός μάθησης Ενότητα 2
Εισαγωγή στην Επιστήμη των Υλικών Διαγράμματα Φάσεων Callister Κεφάλαιο 11, Ashby Οδηγός μάθησης Ενότητα 2 Έννοιες που θα συζητηθούν Ορισμός Φάσης Ορολογία που συνοδεύει τα διαγράμματα και τους μετασχηματισμούς
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 3: Εργαστήριο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. Άδειες
Διαβάστε περισσότεραΤελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιανουάριος 2017
Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιανουάριος 017 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ
Διαβάστε περισσότεραΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ
ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΓΕΝΙΚΑ ΟΡΙΣΜΟΣ Σκλήρυνση µεταλλικού υλικού είναι η ισχυροποίησή του έναντι πλαστικής παραµόρφωσης και χαρακτηρίζεται από αύξηση της σκληρότητας, του ορίου διαρροής
Διαβάστε περισσότεραΤεχνολογία Υλικών Οχημάτων ΤΕΥΧΟΣ ΙΙ
Α.Τ.Ε.Ι ΘΕΣΣΑΛΟΝΙΚΗΣ Σ.Τ.Ε.Φ. Γ.Τ.Θ.Ε. Τεχνολογία Υλικών Οχημάτων ΤΕΥΧΟΣ ΙΙ (ΤΜΗΜΑ ΟΧΗΜΑΤΩΝ) Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Θεσσαλονίκη 2010 ΠΕΡΙΕΧΟΜΕΝΑ 9.
Διαβάστε περισσότεραΓραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Σεπτέμβριος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) ΘΕΜΑ 1 ο (30 Μονάδες) Στην εικόνα δίνονται οι επίπεδες
Διαβάστε περισσότεραΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΟΡΥΚΤΩΝ ΠΟΡΩΝ
ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΟΡΥΚΤΩΝ ΠΟΡΩΝ Βιοµηχανικός σχεδιασµός και βελτιστοποίηση παραγωγής και ιδιοτήτων πλατέων προϊόντων χάλυβα S355 HSLA χαµηλής περιεκτικότητας σε άνθρακα. Διπλωµατική Εργασία
Διαβάστε περισσότεραΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ
ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ Ένας ωστενιτικός ανοξείδωτος χάλυβας δεν παρουσιάζει τάση για ευαισθητοποίηση εάν: Κατά την συγκόλληση ενός ελάσματος μεγάλου πάχους χάλυβα υψηλής αντοχής ποιοι παράγοντες μπορεί
Διαβάστε περισσότεραΔιερεύνηση του μπαινιτικού μετασχηματισμού σε χάλυβες υψηλού πυριτίου
Διπλωματική Εργασία Διερεύνηση του μπαινιτικού μετασχηματισμού σε χάλυβες υψηλού πυριτίου Μάριος Μαρίου Επιβλέπων: Αντώνης Καραντώνης, Επίκουρος Καθηγητής ΕΜΠ Αθήνα 2015 Στην αγαπημένη μου οικογένεια,
Διαβάστε περισσότεραMετασχηματισμοί διάχυσης στα στερεά / Πυρηνοποίηση στην στερεά κατάσταση. Ομογενής πυρηνοποίηση στα στερεά/μετασχηματισμοί διάχυσης.
Mετασχηματισμοί διάχυσης στα στερεά / Πυρηνοποίηση στην στερεά κατάσταση Ομογενής πυρηνοποίηση στα στερεά/μετασχηματισμοί διάχυσης. Το πρόβλημα: Ιζηματοποίηση φάσης β (πλούσια στο στοιχείο Β) από ένα υπέρκορο
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Ατέλειες, διαταραχές και σχέση τους με τις μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) μικτή διαταραχή διαταραχή κοχλία
Διαβάστε περισσότεραΔιαδικασίες Υψηλών Θερμοκρασιών
Διαδικασίες Υψηλών Θερμοκρασιών Θεματική Ενότητα 4: Διαδικασίες σε υψηλές θερμοκρασίες Τίτλος: Διαδικασίες μετασχηματισμού των φάσεων Ονόματα Καθηγητών: Κακάλη Γλυκερία, Ρηγοπούλου Βασιλεία Σχολή Χημικών
Διαβάστε περισσότεραΠΕΓΑ_ΤΕΧΝΟΛΟΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΣΥΓΧΡΟΝΩΝ ΥΛΙΚΩΝ (MIS: )
Επιχειρησιακό Πρόγραμμα Εκπαίδευση και Δια Βίου Μάθηση «Επικαιροποίηση γνώσεων αποφοίτων Α.Ε.Ι.» ΠΕΓΑ_ΤΕΧΝΟΛΟΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ (MIS: 478889) ΔΙΔΑΚΤΙΚΗ ΕΝΟΤΗΤΑ 1.2. Κατεργασίες
Διαβάστε περισσότεραΕισαγωγή στις συγκολλήσεις τήξηςστερεοποίησης
Εισαγωγή στις συγκολλήσεις τήξηςστερεοποίησης Κατηγοριοποίηση Η περιοχή της συγκόλλησης τήξης Συγκολλησιμότητα υλικών Μικροδομή: CCT - Schaeffler Υπολογισμός ταχύτητας απόψυξης Άδεια Χρήσης Το παρόν υλικό
Διαβάστε περισσότεραΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ
ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΣΤΑ ΜΈΤΑΛΛΑ Κράματα με υψηλές αντοχές, μερική ολκιμότητα και δυσθραυστότητα ( μεταλλειολόγοι και μηχανικοί υλικών ) - η ολκιμότητα χάνεται
Διαβάστε περισσότεραΤελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιανουάριος 2016
ΘΕΜΑ 1 ο (0 Μονάδες) ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Το Τιτάνιο (ατομική ακτίνα RTi=0.1
Διαβάστε περισσότεραΚΕΦΑΛΑΙΟ 9 ΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ
ΚΕΦΑΛΑΙΟ 9 ΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ιαγράµµατα φάσεων σε Στερεά διαλύµατα συστήµατα κραµάτων ιαπλεγµατικά ή υποκατάστασης Κατανόηση της µικροδοµής (και άρα των ιδιοτήτων) ως συνάρτηση της περιεκτικότητας και
Διαβάστε περισσότεραΕθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Τομέας Θαλασσίων Κατασκευών Εργαστήριο Ναυπηγικής Τεχνολογίας. Διπλωματική Εργασία
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Τομέας Θαλασσίων Κατασκευών Εργαστήριο Ναυπηγικής Τεχνολογίας Διπλωματική Εργασία «Μελέτη της Μικροδομής και της Συμπεριφοράς σε Διάβρωση
Διαβάστε περισσότερα1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και να διατυπώσετε τα συμπεράσματά σας.
ΑΕΝ ΑΣΠΡΟΠΥΡΓΟΥ ΜΕΤΑΛΛΟΓΝΩΣΙΑ Ε εξαμήνου ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΚΑΘΗΓΗΤΗΣ : ΓΕΩΡΓΙΟΣ ΔΑΝΙΗΛ ΠΛΑΪΝΑΚΗΣ ΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΑΛΑΙΟΤΕΡΩΝ ΕΤΩΝ Α) Θέματα ανάπτυξης 1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και
Διαβάστε περισσότεραΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Διπλωματική Εργασία ΔΟΚΙΜΗ ΕΜΒΑΠΤΟΤΗΤΑΣ JOMINY υπό ΟΡΕΣΤΗ ΤΡΙΑΝΤΑΦΥΛΙΔΗ Επιβλέπων Δρ. Γρηγόρης Ν. Χαϊδεμενόπουλος Καθηγητής Φυσικής
Διαβάστε περισσότεραΠυρηνοποίηση και διεπιφάνειες
Πυρηνοποίηση και διεπιφάνειες Διεπιφάνειες μεταξύ διαφόρων φάσεων στα στερεά (interphase interfaces in solids). Ορια κρυσταλλιτών (Grain boundaries) (διεπιφ. τύπου α/α) Διαχωρίζει κρυστάλλους που έχουν
Διαβάστε περισσότεραΣυγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος
Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος Ιωάννης Νικολάου Δρ. Μεταλλουργός Μηχανικός Ε.Μ.Π. Αναπληρωτής Διευθυντής Ποιότητας, ΧΑΛΥΒΟΥΡΓΙΚΗ Α.Ε. τεύχος 1 ο /2010 57 ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Εισαγωγή
Διαβάστε περισσότεραΤΕΧΝΙΚΑ ΥΛΙΚΑ ( ) (Βαρύτητα θέματος 25%)
ΤΕΧΝΙΚΑ ΥΛΙΚΑ (2013-2014) (Βαρύτητα θέματος 25%) Άσκηση 1 (α) Κατασκευάστε το διάγραμμα φάσεων Ag-Cu χρησιμοποιώντας τα παρακάτω δεδομένα (υποθέστε ότι όλες οι γραμμές είναι ευθείες): Σημείο τήξης Ag:
Διαβάστε περισσότεραΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ
ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΚΡΑΜΑΤΑ Καθαρές ουσίες είναι τα στοιχεία και οι χημικές ενώσεις. Τα μίγματα προέρχονται από ανάμιξη δύο τουλάχιστον καθαρών ουσιών και διακρίνονται σε ομογενή
Διαβάστε περισσότεραΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ Α. ΧΑΛΥΒΕΣ
ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ Πρόκειται για κράµατα που βρίσκουν ευρείες εφαρµογές στην πράξη. ιακρίνονται σε: Σιδηρούχα κράµατα: Χάλυβες, χυτοσίδηροι. Μη σιδηρούχα κράµατα: Κράµατα Cu (ορείχαλκοι, µπρούντζοι
Διαβάστε περισσότεραΠολυκυκλική κόπωση χάλυβα ελατηρίων 51CrV4 με επαναφερμένη μαρτενσιτική μικροδομή
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Μηχανικών Μεταλλείων- Μεταλλουργών Κατεύθυνση Επιστήμης και Τεχνολογίας Υλικών Εργαστήριο Φυσικής Μεταλλουργίας Διπλωματική εργασία Πολυκυκλική κόπωση χάλυβα ελατηρίων
Διαβάστε περισσότεραΔιπλωματική Εργασία για την απόκτηση «Μεταπτυχιακού Διπλώματος Ειδίκευσης» στη «Φυσική των Υλικών»
ΕΘΝΙΚΟ ΚΑΙ ΚΑΠΟΔΙΣΤΡΙΑΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΤΟΜΕΑΣ ΦΥΣΙΚΗΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Διπλωματική Εργασία για την απόκτηση «Μεταπτυχιακού Διπλώματος Ειδίκευσης» στη «Φυσική
Διαβάστε περισσότεραΑγωγιμότητα στα μέταλλα
Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo
Διαβάστε περισσότερα1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ
Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.
Διαβάστε περισσότεραΑγωγιμότητα στα μέταλλα
Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo
Διαβάστε περισσότεραΔιαγράμματα φάσεων-phase Diagrams
Διαγράμματα φάσεων-phase Diagrams Φωτογραφία ηλεκτρονικού μικροσκοπίου που δείχνει την μικροκρυασταλλική δομή ανθρακούχου χάλυβα με περιεκτικότητα 0,44%C Περλίτης Φερρίτης (φερρίτης+σεμεντίτης) Φάσεις
Διαβάστε περισσότερα5. ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ
40 5. ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ 5.1 Γενικά Από αρχαιοτάτων χρόνων ήταν γνωστή η σκλήρυνση εργαλείων, αλλά και σπαθιών, με τη μέθοδο της θερμικής κατεργασίας της βαφής, η οποία εφαρμοζόταν σε σιδηρουργεία
Διαβάστε περισσότεραΕπιστήμη και Τεχνολογία Συγκολλήσεων
Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 3: Μετάδοση θερμότητας στις συγκολλήσεις Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται
Διαβάστε περισσότεραΗ Δομή των Μετάλλων. Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής
Η Δομή των Μετάλλων Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Τρισδιάστατο Πλέγμα Οι κυψελίδες των 14 πλεγμάτων Bravais (1) απλό τρικλινές, (2) απλό μονοκλινές, (3) κεντροβασικό μονοκλινές, (4) απλό ορθορομβικό,
Διαβάστε περισσότεραΦυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 6: Διάχυση. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών
Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ Ενότητα 6: Διάχυση Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό
Διαβάστε περισσότεραΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ. Σκαρτσιούνη Ρωξάνη ΑΕΜ: Επιβλέπων: Καθηγητής Στέφανος Σκολιανός
ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ Μελέτη παραμέτρων θερμικών κατεργασιών στις μηχανικές ιδιότητες και τη μικροδομή χάλυβα χαμηλής κραμάτωσης για αντιτριβικές εφαρμογές. Σκαρτσιούνη Ρωξάνη ΑΕΜ: 4117 Επιβλέπων: Καθηγητής
Διαβάστε περισσότεραΚβαντικά σύρματα, κβαντικές τελείες, νανοτεχνολογία Nucleation of a Si nanowire
Ετερογενής πυρηνοποίηση Ομογενής πυρηνοποίηση συμβαίνει σπάνια γιατί σχεδόν πάντα υπάρχουν διαθέσιμες ετερογενείς θέσεις για πυρηνοποίηση (π.χ. τοιχώματα, σωματίδια προσμείξεων) που μειώνουν τη ΔG. Στόχος
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 02 Μεταλλογραφική Παρατήρηση Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011
Διαβάστε περισσότεραΕργαστήριο Υλικών Βίκτωρ Στιβανάκης και Σουζάννε Μπρόσvτα
Εργαστήριο Υλικών 2016-2017 Βίκτωρ Στιβανάκης και Σουζάννε Μπρόσvτα Άσκηση 1: Άσκηση 2: Άσκηση 3: Άσκηση 4: Άσκηση 5: Προπαρασκευή μεταλλικών δειγμάτων για μεταλλογραφική παρατήρηση. Παρατήρηση και μελέτη
Διαβάστε περισσότερα1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.
1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.
Διαβάστε περισσότεραΔΙΑΤΑΡΑΧΕΣ (DISLOCATIONS )
ΔΙΑΤΑΡΑΧΕΣ (DISLOCATIONS ) 1. ΕΙΣΑΓΩΓΉ Η αντοχή και η σκληρότητα είναι μέτρα της αντίστασης ενός υλικού σε πλαστική παραμόρφωση Σε μικροσκοπική κλίμακα, πλαστική παραμόρφωση : - συνολική κίνηση μεγάλου
Διαβάστε περισσότεραΜελέτη ανοπτηµένου άξονα πλοίου µε µαγνητικές µηκαταστροφικές
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥ ΩΝ «ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΜΑΤΙΣΜΟΥ» Μεταπτυχιακή Εργασία Μελέτη ανοπτηµένου άξονα πλοίου µε µαγνητικές µηκαταστροφικές τεχνικές Άγγελος Β. Τσούτσιας
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Θεωρητικό και Εργαστηριακό Μέρος Ενότητα 1: Υπολογισμός Μεγέθους Κόκκων Χάλυβα
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 03 Θερμική Ανάλυση Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 Στερεοποίηση
Διαβάστε περισσότεραΜΟΡΦΟΠΟΙΗΣΗ ΜΕΤΑΛΛΩΝ ΜΕ ΔΙΑΜΟΡΦΩΣΗ. Πλαστική παραμόρφωση με διατήρηση όγκου
ΜΟΡΦΟΠΟΙΗΣΗ ΜΕΤΑΛΛΩΝ ΜΕ ΔΙΑΜΟΡΦΩΣΗ Πλαστική παραμόρφωση με διατήρηση όγκου Περιοχή ευσταθούς πλαστικής παραμόρφωσης Η πλαστική παραμορφωση πέρα από το σημείο διαρροής απαιτεί την αύξηση της επιβαλλόμενης
Διαβάστε περισσότεραΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧ/ΓΩΝ ΜΗΧ/ΚΩΝ ΒΙΟΜΗΧΑΝΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ:
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧ/ΓΩΝ ΜΗΧ/ΚΩΝ ΒΙΟΜΗΧΑΝΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ: ΜΕΛΕΤΗ ΥΠΟΒΑΘΜΙΣΗΣ ΥΛΙΚΟΥ ΚΑΤΑ ΤΗΝ ΜΟΡΦΟΠΟΙΗΣΗ ΧΑΛΥΒΔΙΝΩΝ ΕΛΑΣΜΑΤΩΝ ΜΕ ΔΕΣΜΗ
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011
Διαβάστε περισσότεραΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ-ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΣΥΣΧΕΤΙΣΗ ΜΙΚΡΟΔΟΜΗΣ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΧΑΛΥΒΩΝ ΜΑΡΤΕΝΓΗΡΑΝΣΗΣ
Διαβάστε περισσότεραΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Β. ΔΟΜΙΚΟΣ ΧΑΛΥΒΑΣ
ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Β. ΔΟΜΙΚΟΣ ΧΑΛΥΒΑΣ 1 Δομικός χάλυβας ή μορφοσίδηρος Δομικά Υλικά- Χάλυβας και άλλα μέταλλα- Μέρος 2 Καραντώνη 1 4 Δομικά Υλικά- Χάλυβας και άλλα μέταλλα- Μέρος 2 Καραντώνη
Διαβάστε περισσότεραΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ
ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΓENIKA ΣΚΟΠΟΣ ΕΠΙΦΑΝΕΙΑΚΩΝ ΚΑΤΕΡΓΑΣΙΩΝ Οι επιφανειακές κατεργασίες που εφαρµόζονται στα χαλύβδινα αντικείµενα έχουν σκοπό να τα προστατεύσουν (δηλ. να αυξήσουν την αντοχή
Διαβάστε περισσότεραΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΝΑΥΠΗΓΩΝ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΘΑΛΑΣΣΙΩΝ ΚΑΤΑΣΚΕΥΩΝ
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΝΑΥΠΗΓΩΝ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΘΑΛΑΣΣΙΩΝ ΚΑΤΑΣΚΕΥΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ «ΜΕΛΕΤΗ ΜΕΤΩΠΙΚΩΝ ΣΥΓΚΟΛΛΗΣΕΩΝ ΜΕ ΤΗ ΜΕΘΟΔΟ FCAW, ΩΣΤΕΝΙΤΙΚΟΥ ΑΝΟΞΕΙΔΩΤΟΥ ΧΑΛΥΒΑ 316L ΜΕ
Διαβάστε περισσότεραΓραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών Ι»-Νοέμβριος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Θέμα 1: Ερωτήσεις (10 Μονάδες) (Σύντομη αιτιολόγηση.
Διαβάστε περισσότεραΤο πλεονέκτημα του κράματος ως προς το καθαρό μέταλλο είναι ότι το πρώτο έχει βελτιωμένες ιδιότητες, σε κάθε επιθυμητή κατεύθυνση.
ΑΕΝ ΑΣΠΡΟΠΥΡΓΟΥ ΜΕΤΑΛΛΟΓΝΩΣΙΑ Ε εξαμήνου ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΚΑΘΗΓΗΤΗΣ : ΓΕΩΡΓΙΟΣ ΔΑΝΙΗΛ ΠΛΑΪΝΑΚΗΣ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ Κράμα λέγεται κάε μεταλλικό σώμα που αποτελείται από περισσότερο από ένα μέταλλα ή γενικότερα
Διαβάστε περισσότεραΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΒΙΟΜΗΧΑΝΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ «ΒΕΛΤΙΩΣΗ ΤΗΣ ΠΟΙΟΤΗΤΑΣ ΧΥΤΩΝ ΑΝΤΙΚΕΙΜΕΝΩΝ ΑΠΟ ΑΝΟΞΕΙΔΩΤΟ ΚΑΙ ΠΥΡΙΜΑΧΟ ΧΑΛΥΒΑ» Του Φοιτητή Χαράλαμπου
Διαβάστε περισσότερα5711 Κ.Δ.Π. 588/2004
Ε.Ε. Παρ. ΠΙ(Ι) Αρ. 3865, 2S.5.2004 5711 Κ.Δ.Π. 588/2004 Αριθμός 588 ΟΙ ΠΕΡΙ ΤΩΝ ΒΑΣΙΚΩΝ ΑΠΑΙΤΗΣΕΩΝ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝ ΚΑΘΟΡΙΣΜΕΝΕΣ ΚΑΤΗΓΟΡΙΕΣ ΠΡΟΪΌΝΤΩΝ ΝΟΜΟΙ ΤΟΥ 2002 ΚΑΙ 2003 ΟΙ ΠΕΡΙ ΤΩΝ ΒΑΣΙΚΩΝ ΑΠΑΙΤΗΣΕΩΝ
Διαβάστε περισσότεραΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΚΟΙΝΟΥ ΧΑΛΥΒΑ, ΧΥΤΟΣΙΔΗΡΟΥ, ΣΥΓΚΟΛΛΗΣΗΣ ΚΑΙ ΚΡΑΜΑΤΟΣ ΑΛΟΥΜΙΝΙΟΥ
ΚΥΠΑΡΙΣΙΔΗΣ ΙΩΑΝΝΗΣ ΓHΡΟΥΣΗΣ ΜΗΧΑΛΗΣ ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΚΟΙΝΟΥ ΧΑΛΥΒΑ, ΧΥΤΟΣΙΔΗΡΟΥ, ΣΥΓΚΟΛΛΗΣΗΣ ΚΑΙ ΚΡΑΜΑΤΟΣ ΑΛΟΥΜΙΝΙΟΥ (ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ) ΕΙΣΗΓΗΤΗΣ ΚΑΘΗΓΗΤΗΣ: ΜΟΣΧΙΔΗΣ ΝΙΚΟΛΑΟΣ ΣΕΡΡΕΣ, ΜΑΪΟΣ 2010
Διαβάστε περισσότεραΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ
ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΓENIKA Θερµική κατεργασία είναι σύνολο διεργασιών που περιλαµβάνει τη θέρµανση και ψύξη µεταλλικού προϊόντος σε στερεά κατάσταση και σε καθορισµένες θερµοκρασιακές και χρονικές συνθήκες.
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές
Διαβάστε περισσότεραΣυγκόλληση και επιφανειακή κατεργασία διπλοφασικού ανοξείδωτου χάλυβα 2205 με δέσμη ηλεκτρονίων
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Συγκόλληση και επιφανειακή κατεργασία διπλοφασικού ανοξείδωτου χάλυβα 2205 με δέσμη ηλεκτρονίων
Διαβάστε περισσότερα4. ΤΟ ΙΑΓΡΑΜΜΑ ΦΑΣΕΩΝ ΣΙ ΗΡΟΥ - ΑΝΘΡΑΚΑ
1 4. ΤΟ ΙΑΓΡΑΜΜΑ ΦΑΣΕΩΝ ΣΙ ΗΡΟΥ - ΑΝΘΡΑΚΑ 4.1 ιαγράμματα ισορροπίας των φάσεων Αν αφήσουμε ένα δοχείο γεμάτο με οινόπνευμα μέσα σε ένα δωμάτιο, θα παρατηρήσουμε μετά από λίγο ότι η στάθμη του οινοπνεύματος
Διαβάστε περισσότεραΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ
ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Μεταπτυχιακή Εργασία Μελέτη της έναρξης και διάδοσης ρωγμής σε κόπωση χαλύβων υψηλής αντοχής Του Διπλωματούχου Μηχανικού Σχεδίασης Προϊόντων
Διαβάστε περισσότεραΜΕΛΕΤΗ ΠΕΡΙΠΤΩΣΗΣ. Γέφυρα Τ8 Εγνατίας Οδού
ΜΕΛΕΤΗ ΠΕΡΙΠΤΩΣΗΣ Γέφυρα Τ8 Εγνατίας Οδού ΠΕΡΙΓΡΑΦΗ Η σύγχρονη Εγνατία Οδός δανείζεται το όνομά της από το ομώνυμο ρωμαϊκό έργο το οποίο κατασκευάστηκε μεταξύ του 146-120 π.χ., πάνω στα ίχνη ενός αρχαίου,
Διαβάστε περισσότεραΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ
ΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Β.Ι. Παπάζογλου, Δ.Ι. Παντελής, Ν.Γ. Τσούβαλης Συμπόσιο για τον εορτασμό των 170 χρόνων του Ε.Μ.Π. «Το Ε.Μ.Π. στην Πρωτοπορία της Έρευνας και Τεχνολογίας»
Διαβάστε περισσότεραΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ Ο ΡΟΛΟΣ ΤΟΥ ΧΑΛΚΟΥ ΣΤΗ ΔΗΜΙΟΥΡΓΙΑ ΣΦΑΛΜΑΤΩΝ ΚΑΤΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΠΡΟΪΟΝΤΩΝ ΧΑΛΥΒΑ
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Ο ΡΟΛΟΣ ΤΟΥ ΧΑΛΚΟΥ ΣΤΗ ΔΗΜΙΟΥΡΓΙΑ ΣΦΑΛΜΑΤΩΝ ΚΑΤΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΠΡΟΪΟΝΤΩΝ ΧΑΛΥΒΑ ΔΙΠΛΩΜΑΤΙΚΗ
Διαβάστε περισσότεραΜεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις
Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις Ποια από τις ακόλουθες προτάσεις ισχύει για τους μεταλλικούς δεσμούς; α) Οι μεταλλικοί δεσμοί σχηματίζονται αποκλειστικά μεταξύ ατόμων του ίδιου είδους μετάλλου.
Διαβάστε περισσότερα6.1 Κατάταξη των χαλύβων Ανάλογα με τη χημική σύστασή τους οι χάλυβες μπορούν να ταξινομηθούν στις ακόλουθες κατηγορίες :
40 6. ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ Τα τεχνικά μεταλλικά υλικά χωρίζονται σε δύο μεγάλες κατηγορίες : στα σιδηρούχα και τα μη σιδηρούχα. Τα σιδηρούχα μεταλλικά υλικά περιλαμβάνουν κυρίως τους χάλυβες και τους χυτοσιδήρους
Διαβάστε περισσότεραΓραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης κάποιου
Διαβάστε περισσότεραΘΕΡΜΙΚΗ ΑΓΩΓΙΜΟΤΗΤΑ ΘΕΩΡΙΑ & ΑΣΚΗΣΕΙΣ
ΦΡΟΝΤΙΣΤΗΡΙΑΚΑ ΜΑΘΗΜΑΤΑ ΦΥΣΙΚΗΣ Π.Φ. ΜΟΙΡΑ 693 946778 www.pmoiras.weebly.om ΘΕΡΜΙΚΗ ΑΓΩΓΙΜΟΤΗΤΑ ΘΕΩΡΙΑ & ΑΣΚΗΣΕΙΣ Περιεχόμενα. Φαινόμενα μεταφοράς στα αέρια. Μηχανισμοί διάδοσης θερμότητας 3. Διάδοση θερμότητας
Διαβάστε περισσότεραΚρυσταλλικές ατέλειες στερεών
Κρυσταλλικές ατέλειες στερεών Χαράλαμπος Στεργίου Dr.Eng. chstergiou@uowm.gr Ατέλειες Τεχνολογία Υλικών Ι Ατέλειες Ατέλειες στερεών Ο τέλειος κρύσταλλος δεν υπάρχει στην φύση. Η διάταξη των ατόμων σε δομές
Διαβάστε περισσότεραΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ
ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ Α. ΔΙΑΜΟΡΦΩΣΕΙΣ ΠΛΑΣΤΙΚΗ ΠΑΡΑΜΟΡΦΩΣΗ ΣΤΗΝ ΕΥΣΤΑΘΗ ΠΕΡΙΟΧΗ Α.1. Ποια οικογένεια υλικών αφορά η μορφοποίησή τους με διαμόρφωση; Χρησιμοποιώντας ένα τυπικό διάγραμμα εφελκυσμού, αναφέρετε
Διαβάστε περισσότεραΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ
ΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ Η αξιοποίηση της γεωθερμικής ενέργειας συναντά ορισμένα τεχνικά προβλήματα, Τα προβλήματα αυτά είναι: (α) ο σχηματισμός επικαθίσεων (ή καθαλατώσεις
Διαβάστε περισσότεραΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ..σελ 5
Εισαγωγή Η φθορά αποτελεί έναν σημαντικό παράγοντα στην διαμόρφωση του κόστους μιας εφαρμογής δεδομένου ότι σχετίζεται με την διατήρηση και την αντικατάσταση των εξαρτημάτων καθώς επίσης και με τον νεκρό
Διαβάστε περισσότεραΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών
ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 7. ΚΙΝΗΤΙΚΗ ΑΝΤΙΔΡΑΣΕΩΝ ΑΝΑΓΩΓΗΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό
Διαβάστε περισσότεραΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ
ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.
Διαβάστε περισσότερα
