1 ΕΓΓΥΗΣΕΙΣ LCS 2 20 ΕΤΩΝ Φάκελος ταυτότητας της εγκατάστασης Αντίτυπο Συνεργάτη Αντίτυπο Legrand R

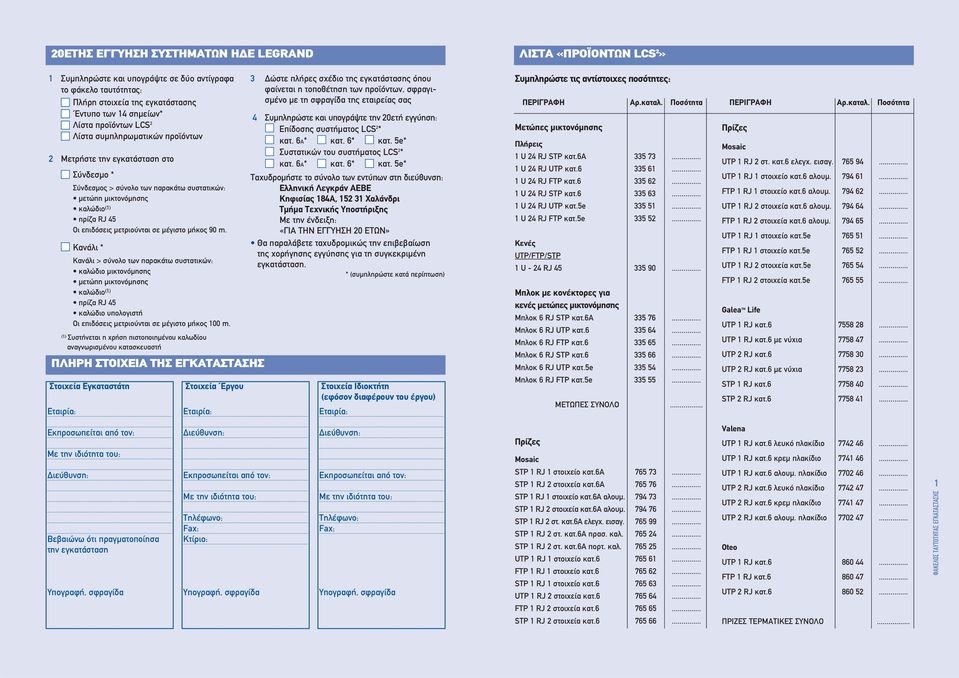

2 1º À 20ΕΤΗΣ ΕΓΓΥΗΣΗ ΣΥΣΤΗΜΑΤΩΝ Η Ε LEGRAND ΛΙΣΤΑ «ΠΡΟΪΟΝΤΩΝ LCS 2» 1 Συµπληρώστε και υπογράψτε σε δύο αντίγραφα το φάκελο ταυτότητας: Πλήρη στοιχεία της εγκατάστασης Έντυπο των 14 σηµείων* Λίστα προϊόντων LCS 2 Λίστα συµπληρωµατικών προϊόντων 2 Μετρήστε την εγκατάσταση στο Σύνδεσµο * Σύνδεσµος > σύνολο των παρακάτω συστατικών: µετώπη µικτονόµησης καλώδιο (1) πρίζα RJ 45 Οι επιδόσεις µετριούνται σε µέγιστο µήκος 90 m. Κανάλι * Κανάλι > σύνολο των παρακάτω συστατικών: καλώδιο µικτονόµησης µετώπη µικτονόµησης καλώδιο (1) πρίζα RJ 45 καλώδιο υπολογιστή Οι επιδόσεις µετριούνται σε µέγιστο µήκος 100 m. (1) Συστήνεται η χρήση πιστοποιηµένου καλωδίου αναγνωρισµένου κατασκευαστή ΠΛΗΡΗ ΣΤΟΙΧΕΙΑ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Στοιχεία Εγκαταστάτη Στοιχεία Έργου 3 ώστε πλήρες σχέδιο της εγκατάστασης όπου φαίνεται η τοποθέτηση των προϊόντων, σφραγισµένο µε τη σφραγίδα της εταιρείας σας 4 Συµπληρώστε και υπογράψτε την 20ετή εγγύηση: Επίδοσης συστήµατος LCS 2 * κατ. 6Α* κατ. 6* κατ. 5e* Συστατικών του συστήµατος LCS 2 * κατ. 6Α* κατ. 6* κατ. 5e* Ταχυδροµήστε το σύνολο των εντύπων στη διεύθυνση: Ελληνική Λεγκράν ΑΕΒΕ Κηφισίας 184Α, Χαλάνδρι Τµήµα Τεχνικής Υποστήριξης Με την ένδειξη: «ΓΙΑ ΤΗΝ ΕΓΓΥΗΣΗ 20 ΕΤΩΝ» Θα παραλάβετε ταχυδροµικώς την επιβεβαίωση της χορήγησης εγγύησης για τη συγκεκριµένη εγκατάσταση. * (συµπληρώστε κατά περίπτωση) Στοιχεία Ιδιοκτήτη (εφόσον διαφέρουν του έργου) Μετώπες µικτονόµησης Πλήρεις 1 U 24 RJ STP κατ.6α U 24 RJ UTP κατ U 24 RJ FTP κατ U 24 RJ STP κατ U 24 RJ UTP κατ.5e U 24 RJ FTP κατ.5e Κενές UTP/FTP/STP 1 U - 24 RJ Μπλοκ µε κονέκτορες για κενές µετώπες µικτονόµησης Μπλοκ 6 RJ STP κατ.6α Μπλοκ 6 RJ UTP κατ Μπλοκ 6 RJ FTP κατ Μπλοκ 6 RJ STP κατ Μπλοκ 6 RJ UTP κατ.5e Μπλοκ 6 RJ FTP κατ.5e ΜΕΤΩΠΕΣ ΣΥΝΟΛΟ... Πρίζες Mosaic UTP 1 RJ 2 στ. κατ.6 ελεγχ. εισαγ UTP 1 RJ 1 στοιχείο κατ.6 αλουµ FTP 1 RJ 1 στοιχείο κατ.6 αλουµ UTP 1 RJ 2 στοιχεία κατ.6 αλουµ FTP 1 RJ 2 στοιχεία κατ.6 αλουµ UTP 1 RJ 1 στοιχείο κατ.5e FTP 1 RJ 1 στοιχείο κατ.5e UTP 1 RJ 2 στοιχεία κατ.5e FTP 1 RJ 2 στοιχεία κατ.5e Galea TM Life UTP 1 RJ κατ UTP 1 RJ κατ.6 µε νύχια UTP 2 RJ κατ UTP 2 RJ κατ.6 µε νύχια STP 1 RJ κατ STP 2 RJ κατ Πρίζες Mosaic Valena UTP 1 RJ κατ.6 λευκό πλακίδιο UTP 1 RJ κατ.6 κρεµ πλακίδιο Βεβαιώνω ότι πραγµατοποίησα την εγκατάσταση Tηλέφωνο: Fax: Κτίριο: Tηλέφωνο: Fax: STP 1 RJ 1 στοιχείο κατ.6α STP 1 RJ 2 στοιχεία κατ.6α STP 1 RJ 1 στοιχείο κατ.6α αλουµ STP 1 RJ 2 στοιχεία κατ.6α αλουµ STP 1 RJ 2 στ. κατ.6α ελεγχ. εισαγ STP 1 RJ 2 στ. κατ.6α πρασ. καλ STP 1 RJ 2 στ. κατ.6α πορτ. καλ UTP 1 RJ 1 στοιχείο κατ FTP 1 RJ 1 στοιχείο κατ STP 1 RJ 1 στοιχείο κατ UTP 1 RJ 2 στοιχεία κατ UTP 1 RJ κατ.6 αλουµ. πλακίδιο UTP 2 RJ κατ.6 λευκό πλακίδιο UTP 2 RJ κατ.6 κρεµ πλακίδιο UTP 2 RJ κατ.6 αλουµ. πλακίδιο Oteo UTP 1 RJ κατ FTP 1 RJ κατ UTP 2 RJ κατ FTP 1 RJ 2 στοιχεία κατ STP 1 RJ 2 στοιχεία κατ ΠΡΙΖΕΣ ΤΕΡΜΑΤΙΚΕΣ ΣΥΝΟΛΟ...

3 2º À 3º À ΛΙΣΤΑ «ΠΡΟΪΟΝΤΩΝ LCS 2» (συνέχεια) ΛΙΣΤΑ «ΣΥΜΠΛΗΡΩΜΑΤΙΚΩΝ ΠΡΟΪΟΝΤΩΝ» ΛΙΣΤΑ «ΣΥΜΠΛΗΡΩΜΑΤΙΚΩΝ ΠΡΟΪΟΝΤΩΝ» (συνέχεια) Καλώδια µικτονόµησης Κατ.6A (10 Giga), αντίσταση 100 Ω SF/UTP (STP) µήκος 1 m SF/UTP (STP) µήκος 2 m SF/UTP (STP) µήκος 3 m SF/UTP (STP) µήκος 5 m Κατ.6, αντίσταση 100 Ω U/UTP (UTP) µήκος 1 m U/UTP (UTP) µήκος 2 m U/UTP (UTP) µήκος 3 m U/UTP (UTP) µήκος 5 m F/UTP (FTP) µήκος 1 m F/UTP (FTP) µήκος 2 m F/UTP (FTP) µήκος 3 m F/UTP (FTP) µήκος 5 m SF/UTP (STP) µήκος 1 m SF/UTP (STP) µήκος 2 m SF/UTP (STP) µήκος 3 m SF/UTP (STP) µήκος 5 m Κατ.5e, αντίσταση 100 Ω U/UTP (UTP) µήκος 0,3 m U/UTP (UTP) µήκος 0,6 m U/UTP (UTP) µήκος 1 m U/UTP (UTP) µήκος 2 m Πίνακες 19 LCS 2 Πίνακες βάθους 400 mm Βάση σταθερή 6 U Βάση σταθερή 9 U Βάση σταθερή 12 U Βάση σταθερή 16 U Πίνακες βάθους 580 mm Βάση σταθερή 9 U Βάση σταθερή 12 U Βάση σταθερή 16 U Βάση σταθερή 21 U Πίνακες βάθους 600 mm Βάση περιστρεφόµενη 9 U Βάση περιστρεφόµενη 12 U Βάση περιστρεφόµενη 16 U Βάση περιστρεφόµενη 21 U Εξαρτήµατα Πινάκων 19 LCS 2 Ράφια 2U Σταθερό ράφι 1U, βάθος 115 mm Σταθερό ράφι 1U, βάθος 200 mm Σταθερό ράφι 1U, βάθος 360 mm Ερµάρια 19 LCS 2 Βάθος 600 mm, Xωρητικότητα 33 U Πλήρες, πλάτους 600 mm Βάθος 600 mm, Χωρητικότητα 42 U Πλήρες, πλάτους 600 mm Επέκτασης, πλάτους 600 mm Πλήρες, πλάτους 800 mm Βάθος 800 mm, Χωρητικότητα 42 U Πλήρες, πλάτους 600 mm Πλήρες, πλάτους 800 mm Επέκτασης, πλάτους 800 mm Βάθος 1000 mm, Χωρητικότητα 42 U Πλήρες, πλάτους 800mm, για server Εξαρτήµατα ερµαρίων 19 LCS 2 Πλάκες εισόδου καλωδίων 1 U πλαστ. µε βούρτσα U πλαστ. µε βούρτσα U µεταλ. µε βούρτσα U µεταλ. µε βούρτσα Κάλυµµα πλαστ. 1U Κάλυµµα πλαστ. 2U Κάλυµµα µεταλ. 1U Κάλυµµα µεταλ. 2U Βάθρα Πλευρικές πλάκες µε βούρτσα Για πλάτος/βάθος ερµαρίου 600mm Για πλάτος/βάθος ερµαρίου 800mm Ράφια 1 U Σταθερό ράφι, βάθος 600 mm Σταθερό ράφι, βάθος 800 mm Σταθερό ράφι, βάθος 1000 mm Τηλεσκοπικό ράφι, βάθος 600 mm Τηλεσκοπικό ράφι, βάθος 800 mm Τηλεσκοπικό ράφι, βάθος 1000 mm Συστήµατα χειρισµού καλωδίων Μονάδες διαχείρισης καλωδίων Για βάθος ερµαρίου 600 mm Για βάθος ερµαρίου 800 mm Σετ 3 οριζόντιων στηριγµάτων καλωδίων Για πλάτος/βάθος ερµαρίου 600mm Για πλάτος/βάθος ερµαρίου 800mm Για βάθος ερµαρίου 1000mm Σχάρες διέλευσης καλωδίων Για ερµάριο 33 U Για ερµάριο 42 U Σχάρα για καλώδια µικτονόµησης Για ερµάρια 42 U, πλάτους 800 mm U/UTP (UTP) µήκος 3 m U/UTP (UTP) µήκος 5 m F/UTP (FTP) µήκος 0,3 m F/UTP (FTP) µήκος 0,6 m F/UTP (FTP) µήκος 1 m F/UTP (FTP) µήκος 2 m F/UTP (FTP) µήκος 3 m F/UTP (FTP) µήκος 5 m ΚΑΛΩ ΙΑ ΜΙΚΤΟΝΟΜΗΣΗΣ ΣΥΝΟΛΟ... Πλάκες εισόδου καλωδίων Με βούρτσα (για πιν. µε περιστρ. βάση) ακτύλιοι - οδηγοί καλωδίων 1 U, πλαστικός U, πλαστικός Ερµάρια 19 LCS 2 Bάθος 600 mm, Χωρητικότητα 24 U Πλήρες, πλάτους 600 mm Βάθρα Κιτ βάσης Για πλάτος ερµαρίου 600 mm Για πλάτος ερµαρίου 800 mm Σετ από 2 πλήρεις πλευρικές πλάκες Για βάθος ερµαρίου 600 mm Για βάθος ερµαρίου 800 mm Για βάθος ερµαρίου 1000 mm Σετ από 2 κάθετες πλάκες διέλευσης καλωδίων Για ερµάρια 42 U, πλάτους 800 mm Σετ από 2 στηρίγµατα επέκτασης µικτονόµησης Για ερµάρια 42 U, πλάτους 800 mm Μετώπες διέλευσης καλωδίων 19 1 U 2 άξονες µε πλαστ. δακτυλίους U 2 άξονες µε πλαστ. δακτυλίους Καλώδια εγκατάστασης Αναφέρετε τύπο και κατασκευαστή Βάθος 600 mm, Χωρητικότητα 29 U Πλήρες, πλάτους 600 mm ιάτρητες πλευρικές πλάκες Για πλάτος/βάθος ερµαρίου 600mm Για πλάτος/βάθος ερµαρίου 800mm Άλλα υλικά που τυχόν δεν αναφέρονται παραπάνω

4 4º À 5º À ΕΝΤΥΠΟ 14 ΣΗΜΕΙΩΝ ΠΑΡΑΡΤΗΜΑ ΤΟΥ ΕΝΤΥΠΟΥ 14 ΣΗΜΕΙΩΝ 1 Η εγκατάσταση πρέπει να γίνει σε µορφή αστέρα, όπως ορίζεται στα πρότυπα ISO / IEC και EIA / TIA Η κατηγορία των επιδόσεων που θα επιλεχθεί πρέπει να είναι οµοιογενής για όλα τα στοιχεία της εγκατάστασης (καλώδιο υπολογιστή, πρίζα πληροφορικής στη θέση εργασίας, καλώδιο εγκατάστασης, µετώπη µικτονόµησης, καλώδιο µικτονόµησης). 3 Κατά την εγκατάσταση του καλωδίου, στις γωνίες, η ακτίνα κλίσης του πρέπει σε κάθε περίπτωση να είναι κατ ελάχιστον 8 φορές η διάµετρός του. 4 Οι αποστάσεις διαχωρισµού των ισχυρών από τα ασθενή ρεύµατα πρέπει να τηρούνται και να είναι σύµφωνες µε όσα ορίζονται στο πρότυπο ΕΝ (παράρτηµα 1). 5 Η διακλάδωση καλωδίων ισχυρών και ασθενών ρευµάτων πρέπει να γίνεται σε ορθή γωνία. 6 ιατήρηση µιας ελάχιστης απόστασης ανάµεσα στα καλώδια πληροφορικής data και στις πηγές εκποµπής παρεµβολών (παράρτηµα 2) (UTE C 15900). 7 O βασικός ισοδυναµικός σύνδεσµος, πρέπει να συνδέει: το βασικό ακροδέκτη γείωσης όλες τις εγκατεστηµένες ράβδους γείωσης τα µεταλλικά κανάλια τους αγωγούς γείωσης 11 Η εγκατάσταση πρέπει να µετρηθεί ανάλογα µε τον τύπο της εγγύησης, για τον οποίο θα υποβληθεί και να πιστοποιηθεί ότι είναι σύµφωνη µε τις απαιτήσεις του προτύπου που επιλέχθηκε: 12 Σε περίπτωση χρήσης καλωδίου µε οπλισµό ή θωράκιση: Η σύνδεση των γειώσεων θα γίνεται και από τις δύο πλευρές. Το σύνολο των συστατικών του συνδέσµου πρέπει να είναι επίσης µε οπλισµό ή θωράκιση. 13 Κατά τη µέτρηση της εγκατάστασης, έγινε η κατάλληλη ρύθµιση στο όργανο µέτρησης της παραµέτρου ΝVP (ταχύτητα µετάδοσης του καλωδίου). 14 Η εγκατάσταση των καλωδίων πρέπει να γίνεται σύµφωνα µε τα ισχύοντα πρότυπα. Στα κανάλια τµηµατικής συναρµολόγησης, τα καλώδια κάθε δικτύου πρέπει να εγκαθίστανται σε διαφορετικό τµήµα µε σειρά φθίνουσας ευαισθησίας ως προς το επίπεδο γείωσης (το πιο ευαίσθητο δίκτυο πρέπει να τοποθετείται πιο κοντά στο επίπεδο γείωσης). ΠΑΡΑΡΤΗΜΑ 1 Περιβάλλον µε ισχυρές παρεµβολές ή µε σύστηµα πληροφορικής υψηλής ευαισθησίας Σε περίπτωση περιβάλλοντος µε ισχυρές παρεµβολές ή συστήµατος πληροφορικής υψηλής ευαισθησίας, συνιστάται η χρήση συστατικών µε θωράκιση και µε γείωση στις ιαχωρισµός των καλωδίων ασθενών (πληροφορικής) και ισχυρών ρευµάτων Σε περίπτωση κατακόρυφης καλωδίωσης (backbone) τα καλώδια ισχυρών και ασθενών ρευµάτων πρέπει να βρίσκονται σε ξεχωριστά κανάλια διατηρώντας κατ ελάχιστο µια απόσταση 30 cm µεταξύ τους. Σε περίπτωση οριζόντιας καλωδίωσης τα καλώδια ισχυρών και ασθενών ρευµάτων πρέπει να έχουν ελάχιστη απόσταση 5 cm µεταξύ τους. Σε περίπτωση εγκατάστασης σε κανάλι DLP τµη- µατικής συναρµολόγησης, τα ισχυρά και τα ασθενή ρεύµατα πρέπει να βρίσκονται σε διαφορετικά τµήµατα και συγκεκριµένα τα ασθενή στο κάτω τµήµα (πιο κοντά στο επίπεδο γείωσης). Στο οριζόντιο δίκτυο οι πρίζες πρέπει να εγκαθίστανται στο ίδιο τµήµα µε το καλώδιο στο οποίο συνδέονται. ΠΑΡΑΡΤΗΜΑ 2 Πηγές παρεµβολών Φωτιστικά φθορισµού : απόσταση 50 cm κατ ελάχιστο. Κινητήρες, κλιµατιστικά, βιοµηχανικά και ιατρικά µηχανήµατα: απόσταση 1 m κατ ελάχιστο. ΠΑΡΑΡΤΗΜΑ 3 Πηγές παρεµβολών Σε περίπτωση χρήσης µεταλλικών σχαρών συνιστάται το σχήµα της µεταλλικής διατοµής να παραµένει αµετάβλητο σε όλο το µήκος, ώστε τα καλώδια να βρίσκονται σε συνεχή επαφή µε τη σχάρα. ΠΑΡΑΡΤΗΜΑ 4 Ισοδυναµικοί σύνδεσµοι Κατά την κατασκευή ενός κτιρίου, συνιστάται η δηµιουργία πλέγµατος γείωσης. Οι ισοδυναµικοί σύνδεσµοι µε αυτό το πλέγµα γείωσης πρέπει να είναι: Όσο το δυνατό περισσότεροι Όσο το δυνατό µικρότερου µήκους 8 Να βεβαιώνεται η συνέχεια των µεταλλικών καναλιών (παράρτηµα 3). 9 Η σύνδεση εξοπλισµού και καναλιών µε το δίκτυο γείωσης γίνεται µε το µικρότερο δυνατό µήκος αγωγού (παράρτηµα 4). 10 Μέγιστη απόσταση αποσυστροφής των καλωδίων 13 mm. Βεβαιώνω ότι στην εγκατάσταση τηρήθηκαν τα παραπάνω 14 σηµεία... Υπογραφή και σφραγίδα ΕΓΚΑΤΑΣΤΑΤΗ

5 EΛΛHNIKH ΛEΓKPAN A.E.B.E. Γραφεία - Eκθεσιακοί χώροι: AΘHNA Λ. Kηφισίας 184A Xαλάνδρι Tηλεφ. κέντρο: Fax.: ΘEΣ/NIKH Bασ. Όλγας Kαλαµαριά Tηλ.: , Fax.: TEXNIKH YΠOΣTHPIΞH:
