1 Tornado 251 Οδηγίες εγκατάστασης και χρήσης 1

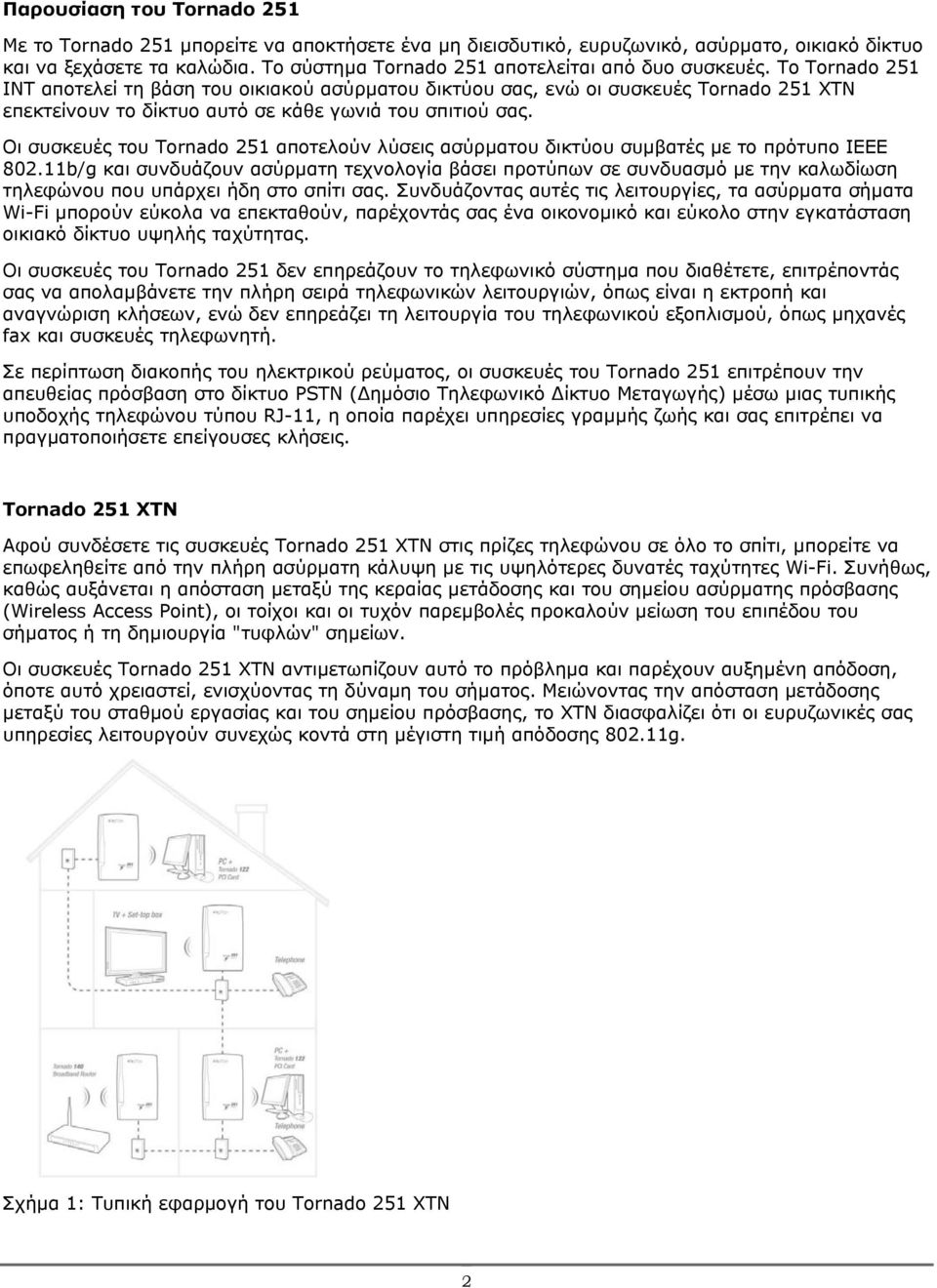

2 Παρουσίαση του Tornado 251 Με το Tornado 251 µπορείτε να αποκτήσετε ένα µη διεισδυτικό, ευρυζωνικό, ασύρµατο, οικιακό δίκτυο και να ξεχάσετε τα καλώδια. Το σύστηµα Tornado 251 αποτελείται από δυο συσκευές. Το Tornado 251 INT αποτελεί τη βάση του οικιακού ασύρµατου δικτύου σας, ενώ οι συσκευές Tornado 251 XTN επεκτείνουν το δίκτυο αυτό σε κάθε γωνιά του σπιτιού σας. Οι συσκευές του Tornado 251 αποτελούν λύσεις ασύρµατου δικτύου συµβατές µε το πρότυπο IEEE b/g και συνδυάζουν ασύρµατη τεχνολογία βάσει προτύπων σε συνδυασµό µε την καλωδίωση τηλεφώνου που υπάρχει ήδη στο σπίτι σας. Συνδυάζοντας αυτές τις λειτουργίες, τα ασύρµατα σήµατα Wi-Fi µπορούν εύκολα να επεκταθούν, παρέχοντάς σας ένα οικονοµικό και εύκολο στην εγκατάσταση οικιακό δίκτυο υψηλής ταχύτητας. Οι συσκευές του Tornado 251 δεν επηρεάζουν το τηλεφωνικό σύστηµα που διαθέτετε, επιτρέποντάς σας να απολαµβάνετε την πλήρη σειρά τηλεφωνικών λειτουργιών, όπως είναι η εκτροπή και αναγνώριση κλήσεων, ενώ δεν επηρεάζει τη λειτουργία του τηλεφωνικού εξοπλισµού, όπως µηχανές fax και συσκευές τηλεφωνητή. Σε περίπτωση διακοπής του ηλεκτρικού ρεύµατος, οι συσκευές του Tornado 251 επιτρέπουν την απευθείας πρόσβαση στο δίκτυο PSTN ( ηµόσιο Τηλεφωνικό ίκτυο Μεταγωγής) µέσω µιας τυπικής υποδοχής τηλεφώνου τύπου RJ-11, η οποία παρέχει υπηρεσίες γραµµής ζωής και σας επιτρέπει να πραγµατοποιήσετε επείγουσες κλήσεις. Tornado 251 XTN Αφού συνδέσετε τις συσκευές Tornado 251 XTN στις πρίζες τηλεφώνου σε όλο το σπίτι, µπορείτε να επωφεληθείτε από την πλήρη ασύρµατη κάλυψη µε τις υψηλότερες δυνατές ταχύτητες Wi-Fi. Συνήθως, καθώς αυξάνεται η απόσταση µεταξύ της κεραίας µετάδοσης και του σηµείου ασύρµατης πρόσβασης (Wireless Access Point), οι τοίχοι και οι τυχόν παρεµβολές προκαλούν µείωση του επιπέδου του σήµατος ή τη δηµιουργία "τυφλών" σηµείων. Οι συσκευές Tornado 251 XTN αντιµετωπίζουν αυτό το πρόβληµα και παρέχουν αυξηµένη απόδοση, όποτε αυτό χρειαστεί, ενισχύοντας τη δύναµη του σήµατος. Μειώνοντας την απόσταση µετάδοσης µεταξύ του σταθµού εργασίας και του σηµείου πρόσβασης, το XTN διασφαλίζει ότι οι ευρυζωνικές σας υπηρεσίες λειτουργούν συνεχώς κοντά στη µέγιστη τιµή απόδοσης g. Σχήµα 1: Τυπική εφαρµογή του Tornado 251 XTN 2

Το Tornado 251 INT αποτελεί τη βάση του οικιακού ασύρµατου δικτύου σας, ενώ οι συσκευές Tornado 251 XTN επεκτείνουν το δίκτυο αυτό σε κάθε γωνιά του σπιτιού σας.

3 Προετοιµασία εγκατάστασης Αφαιρέστε τη συσκευή Tornado 251 από τη συσκευασία και βεβαιωθείτε ότι υπάρχουν όλα τα εξαρτήµατα. Η συσκευασία πρέπει να περιλαµβάνει έναν από τους παρακάτω συνδυασµούς εξαρτηµάτων: Περιεχόµενα Συσκευασίας 2 συσκευές Tornado 251 XTN * 2 πλαστικές µονάδες βάσης * 2 προσαρµογείς ισχύος AC/DC * * (Ανάλογα µε το εάν διαθέτετε µονή ή διπλή συσκευασία) Εγκατάσταση των συσκευών Tornado 251 XTN Αν πρόκειται να εγκαταστήσετε µια συσκευή Tornado 251 XTN, επιλέξτε µια θέση εγκατάστασης στην περιοχή στην οποία επιθυµείτε να ενισχύσετε τη δύναµη του σήµατος δικτύου (βλ. Σχήµα 1). Το κανάλι που επιλέγετε κατά την εγκατάσταση της συσκευής Tornado 215 XTN θα αποτελεί το κανάλι του ασύρµατου δικτύου σας. Ο περιστροφικός επιλογέας σε όλες τις συσκευές του δικτύου σας πρέπει να είναι ρυθµισµένος στο ίδιο κανάλι µε αυτό του δικτύου. Αν προσθέτετε µια συσκευή Tornado 251 XTN σε ένα ήδη υπάρχον δίκτυο, πρέπει να ρυθµίσετε το Tornado 251 XTN στο ίδιο κανάλι µε αυτό του δικτύου. Συσκευή Tornado 251 XTN Σχήµα 2: ιεπαφές, ακροδέκτες και λυχνίες LED του Tornado 251 XTN Λυχνίες LED, θύρες RJ-11 για το Tornado 251 XTN και οι λειτουργίες τους. Οι λυχνίες LED και οι θύρες RJ-11 είναι αριθµηµένες από αριστερά προς τα δεξιά. LED 1: Ένδειξη λειτουργίας, πράσινο όταν η παροχή ηλεκτρικού ρεύµατος είναι συνδεδεµένη. LED 2: Ασύρµατο, αναβοσβήνει µε πράσινο χρώµα όταν υπάρχει ασύρµατη µετάδοση (RF). Θύρα RJ-11, 1: Υποδοχή τηλεφώνου γραµµής ζωής RJ-11. Θύρα RJ-11, 2: εν χρησιµοποιείται. 3

(Ανάλογα µε το εάν διαθέτετε µονή ή διπλή συσκευασία) Εγκατάσταση των συσκευών Tornado 251 XTN Αν πρόκειται να εγκαταστήσετε µια συσκευή Tornado 251 XTN, επιλέξτε µια θέση εγκατάστασης στην περιοχή

4 Εγκατάσταση της συσκευής Ρυθµίστε τον περιστροφικό επιλογέα στο πίσω µέρος της συσκευής Tornado 251 XTN στο κανάλι του δικτύου σας. Σχήµα 3: Περιστροφικός επιλογέας Επιλογέας καναλιού Κανάλι WiFi Περιστροφικός επιλογέας του XTN Κανάλια 1-9 Κανάλια 1-9 Κανάλι 10 Κανάλι 11 Κανάλι 12 Κανάλι 13 Κανάλι 14 εν χρησιµοποιείται Κανάλι A Κανάλι B Κανάλι C Κανάλι D Κανάλι E Κανάλι F εν χρησιµοποιείται Κανάλι 0 Ξεσφίξτε ελαφρά τις βίδες στην πλάκα τοίχου της υποδοχής του τηλεφώνου σας, τοποθετήστε το άκρο της πλαστικής βάσης πίσω από την πλάκα τοίχου της υποδοχής τηλεφώνου και σπρώξτε την πλαστική βάση προς τα κάτω πάνω από την πλάκα τοίχου. εν χρειάζεται να αφαιρέσετε τελείως τις βίδες. 4

εν χρησιµοποιείται Κανάλι A Κανάλι B Κανάλι C Κανάλι D Κανάλι E Κανάλι F εν χρησιµοποιείται Κανάλι 0 Ξεσφίξτε ελαφρά τις βίδες στην πλάκα τοίχου της υποδοχής του τηλεφώνου

5 Σχήµα 4: Τοποθέτηση της βάσης Σφίξτε τις βίδες της πλάκας τοίχου της υποδοχής τηλεφώνου. Συνδέστε τη συσκευή στην υποδοχή τηλεφώνου χρησιµοποιώντας τον προσαρµογέα RJ-11 που βρίσκεται στο πίσω µέρος της συσκευής. Σχήµα 5: Σύνδεση στην υποδοχή RJ-11 Εισάγετε τα πτερύγια που βρίσκονται στο κάτω µέρος της συσκευής µέσα στις υποδοχές στο κάτω µέρος της βάσης (1). Στη συνέχεια πιέστε τη συσκευή πάνω στη βάση ώσπου να ασφαλίσει στη θέση της(2). Σχήµα 6: Τοποθέτηση της συσκευής 5

6 ιακόπτης κεραίας «Υψηλό/Χαµηλό» Επιλέγει το επίπεδο ισχύος µετάδοσης και λαµβάνει τα επίπεδα ευαισθησίας. Η προεπιλεγµένη ρύθµιση είναι «Χαµηλό» για µειωµένη ακτινοβολία. Ρυθµίστε τη σε «Υψηλό» µόνο όταν απαιτείται κάλυψη µεγάλης περιοχής. Αν ο διακόπτης κεραίας βρίσκεται στη θέση «Υψηλό», η απόσταση µεταξύ των συσκευών Tornado 251 XTN πρέπει να είναι τουλάχιστον 9 µέτρα. Antenna High/Low Σχήµα 7: ιακόπτης κεραίας «Υψηλό/Χαµηλό» Η κεραία βρίσκεται στη θέση Χαµηλό αν πιέσετε το διακόπτη µε κατεύθυνση προς στο πίσω πλαίσιο της συσκευής. Συνδέστε το µετασχηµατιστή ρεύµατος AC/DC στη συσκευή Tornado 251 XTN και στη συνέχεια συνδέστε τον σε µια πρίζα παροχής ηλεκτρικού ρεύµατος. Σχήµα 8: Τροφοδοσία ηλεκτρικού ρεύµατος Συνδέστε τη συσκευή τηλεφώνου στην υποδοχή τηλεφώνου γραµµής ζωής RJ-11. Σχήµα 9: Υποδοχή τηλεφώνου γραµµής ζωής RJ-11 6

Αν ο διακόπτης κεραίας βρίσκεται στη θέση «Υψηλό», η απόσταση µεταξύ των συσκευών Tornado 251 XTN πρέπει να είναι τουλάχιστον 9 µέτρα.

7 Προδιαγραφές Ακολουθούν οι τεχνικές προδιαγραφές των συσκευών Tornado 251 XTN: Πίνακας 1: Προδιαγραφές του Tornado 251 XTN INT IEEE g Πρότυπα Κανάλια IEEE g, IEEE b 11 Κανάλια (ΗΠΑ και Καναδάς) 13 Κανάλια (Ευρώπη) 14 Κανάλια (Ιαπωνία) ιεπαφή τηλεφωνίας Συνδέσεις Λειτουργίες τηλεφωνίας 2 x RJ-11 Τυπικά σετ τηλεφώνου Μόντεµ Dial-Up Συσκευές Fax Ηχεία Συσκευές τηλεφωνητή Αναγνώριση κλήσης Παράµετροι Ενσωµατωµένη συσκευή Βάση συσκευής 4,8 x 1,5 x 3,0 ίντσες 123 x 37 x 78 mm 4,8 x 0,7 x 3,0 ίντσες 123 x 17,5 x 78 mm Θερµοκρασία λειτουργίας 32 F έως 104 F 0 C έως 40 C Υγρασία Λειτουργίας 0-85% RH χωρίς συµπύκνωση Θερµοκρασία αποθήκευσης -4 F έως 158 F -20 C έως 70 C Ισχύς Παροχή πληροφοριών: 5VDC Κατανάλωση: 2,5 Watt 7

Ηχεία Συσκευές τηλεφωνητή Αναγνώριση κλήσης Παράµετροι Ενσωµατωµένη συσκευή Βάση συσκευής 4,8 x 1,5 x 3,0 ίντσες 123 x 37 x 78 mm 4,8 x 0,7 x 3,0 ίντσες 123 x 17,5 x 78 mm Θερµοκρασία
