γυάλινες σταθερή ανοιγόμενη θερμοδιακοπτόμενη fgr sgr tsr Η Salinox πρωτοπορεί με ένα εξαιρετικής ποιότητας κατασκευής προϊόν, προκειμένου να καλύψει ένα

Η γυάλινη ανοιγόμενη οροφή, και ακόμα περισσότερο η θερμοδιακοπτόμενη αποτελεί μία σχεδιαστική νίκη, απαράμιλλης αισθητικής, η λειτουργικότητα της οποίας

1 γυάλινες σταθερή ανοιγόμενη θερμοδιακοπτόμενη fgr sgr tsr Η Salinox πρωτοπορεί με ένα εξαιρετικής ποιότητας κατασκευής προϊόν, προκειμένου να καλύψει ένα μεγάλο κενό στην αγορά. Η γυάλινη ανοιγόμενη οροφή, και ακόμα περισσότερο η θερμοδιακοπτόμενη αποτελεί μία σχεδιαστική νίκη, απαράμιλλης αισθητικής, η λειτουργικότητα της οποίας αναπροσαρμόζει τα δεδομένα και δίνει εκ νέου λύσεις, που μπορούν να προσφέρουν ζωή και την αίσθηση της πολυτέλειας σε νέους αλλά και υπάρχοντες χώρους που μέχρι τώρα θεωρούνταν μη-αξιοποιήσιμοι. glazed roofs o αναπροσαρμόζοντας τα δεδομένα με μία σχεδιαστική νίκη, άριστης ποιότητας και αισθητικής.

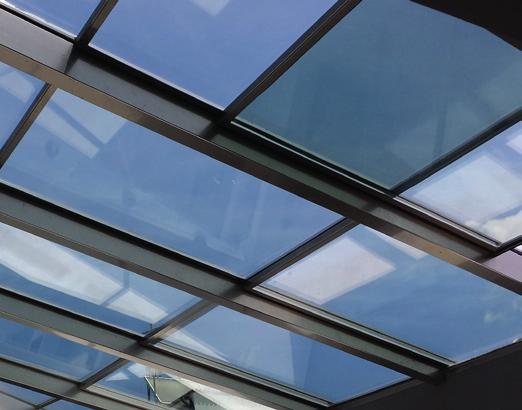

2 F-GR S-GR και Τ-SR Οι σταθερές γυάλινες αποτελούν μία σύγχρονη δομική λύση για οικίες και επαγγελματικούς χώρους. Χρησιμοποιούνται και προδιαγράφονται από αρχιτέκτονες, σχεδιαστές και κατασκευαστές σε όλον τον κόσμο, προκειμένου να εξασφαλίσουν φυσικό φωτισμό στο χώρο και να αποδεσμεύσουν τη θέα του χρήστη από σταθερά, αδιάφανα εμπόδια. Στόχος όλων των κατασκευαστών γυάλινων οροφών, είναι να δημιουργήσουν γυάλινες υψηλής αισθητικής, ενώ την ίδια στιγμή πρέπει να λειτουργούν στατικά σαν κατασκευές, και οι ίδιες οι κατασκευές πρέπει να είναι σε θέση να αντέξουν και το βάρος της υάλωσης - με οποιαδήποτε επιπλέον φορτία (όπως π.χ. χιόνι) - και να παραμένουν στεγανές σε περίπτωση βροχής και έντονων καιρικών φαινομένων. Απέναντι σε αυτή τη σχεδιαστική πρόκληση και δίνοντας σημασία στην λεπτομέρεια, η Salinox έχει σχεδιάσει μία σταθερή οροφή (F-GR: Fixed Glazed Roof) που μπορεί να κατασκευαστεί σε οποιοδήποτε μέγεθος και γεωμετρία, απο απλές παραλληλόγραμμες έως πυραμιδοειδείς και πολυγωνικές. Η κατασκευή της οροφής γίνεται με τραβέρσες αλουμινίου 85x00mm οι οποίες δέχονται κρύσταλλα ασφαλείας μονά και διπλά και στο σύνολό της αποτελεί ένα απόλυτα στεγανό σύστημα, που καθιστά τη χρήση πλαισίων στήριξης των υαλοπινάκων και άλλων μονωτικών υλικών περιττή. Xρησιμοποιώντας αποκλειστικά υλικά υψηλής αντοχής - αλουμίνιο και γυαλί - μεγιστοποιεί την γυάλινη επιφάνεια, προσφέροντας ανεμπόδιστη θέα και προστασία, ακόμα και στις πιο δύσκολες συνθήκες. Ακόμα μεγαλύτερη πρόκληση αποτελεί ο σχεδιασμός μίας οροφής που να λειτουργεί στατικά, να μπορεί να υποστηρίξει τα βάρη των κρυστάλλων και των όποιων επιπρόσθετων φορτίων, και, να είναι ανοιγόμενη, με πτυσσόμενα πάνελ, που να μπορούν να ανασυρθούν και να αφήσουν όσο το δυνατόν περισσότερο ελεύθερο το άνοιγμα - ενώ την ίδια στιγμή να παραμένει στεγανή σε δυνατή βροχή. Η Salinox σχεδίασε μία οροφή (S-GR: Sliding Glazed Roof) που κάνει ακριβώς αυτό. Μία εξαιρετικά ανθεκτική κατασκευή, που μπορεί με το πάτημα ενός κουμπιού να ελευθερώσει τα / του ανοίγματος, ενώ κλειστή παραμένει στεγανή ακόμα και σε συνθήκες δυνατής βροχής με άνεμο. Είναι κατασκευασμένη από πρωτογενές κράμα αλουμινίου, εσωτερικά ενισχυμένη με σιδηροκοιλοδοκούς βαρέου τύπου, ώστε να μπορεί να ανταπεξέρχεται στα φορτία λόγω ανεμοπιέσεων, υδατόπτωσης αλλά και χιονιού. Η τραβέρσα διαθέτει εσωτερικό σύστημα απορροής των υδάτων και, προαιρετικά, εξωτερικό προφίλ υδρορροής για ακόμα καλύτερα αποτελέσματα. Η έκδοση με θερμοδιακοπή (T-SR: Thermo Sliding Roof) δεν διαφέρει σημαντικά στην εμφάνισή σε σχέση με την S-GR, αλλά περιλαμβάνει, αθέατες μεν, μα πολύ σημαντικές για την θερμομόνωση του χώρου σχεδιαστικές παρεμβάσεις στα προφίλ. Συνολικά, η κατασκευή είναι σε θέση να βελτιώσει εντυπωσιακά το δείκτη ενεργειακής απόδοσης του κτιρίου. Οι της Salinox είναι κατασκευασμένες από αλουμίνιο υψηλής ποιότητας και διατίθενται στα μέτρα σας κατόπιν μελέτης, συνοδευόμενες από όλα τα απαραίτητα πιστοποιητικά αντοχής. τεχνικά χαρακτηριστικά κράμα αλουμινίου κατασκευής EN AW-6060-T66 μέγιστο βάρος κινητού πάνελ 40Kg σύστημα πολλαπλών ράουλων Ø0 από τεφλόν Ø0 4 σύστημα μετάδοσης κίνησης με οδοντωτό ιμάντα 5 προηγμένο σύστημα ρήσης κοιλοδοκού 6 μονωτικά ελαστικά οριζόντιου προφίλ 7 μόνωση μεταξύ κάθετου πάνελ και κοιλοδοκού με βουρτσάκια και μεμβράνη (hi fin) 8 διάμετρος κυλινδρικού μοτέρ Ø60-Ø70 9 ροπή κυλινδρικού μοτέρ 55-0Nm 0 ισχύς κυλινδρικού μοτέρ W ταχύτητα περιστροφής κυλινδρικού μοτέρ -7rpm ποκιλία επιλογών αυτοματισμού όπως απομακρυσμένος χειρισμός μέσω κινητού τηλεφώνου, αισθητήρα βροχής, ανέμου, φωτός κτλ διαθέσιμο σε ανοδιώσεις αλουμίνιου, ηλεκτροστατικές βαφές (RAL, μεταλλικά, απομιμήσεις ξύλου) 6 7

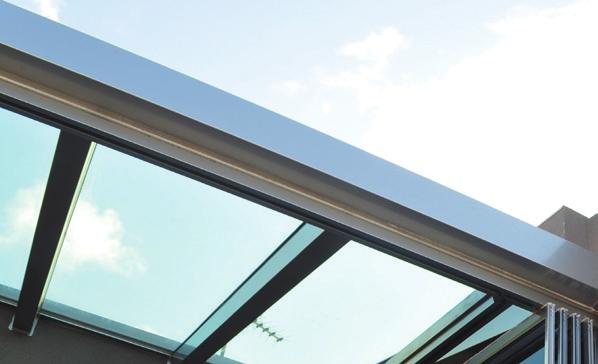

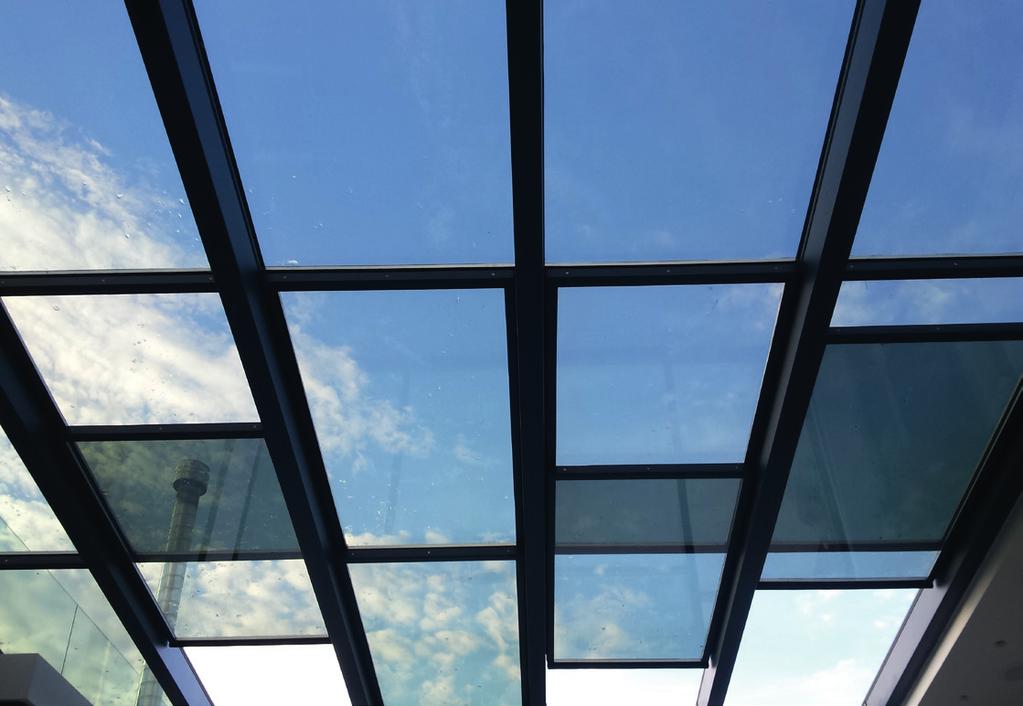

4 Ο γενικότερος σχεδιασμός της ανοιγόμενης οροφής της Salinox εμπεριέχει αρχιτεκτονικά στοιχεία που αναδεικνύουν τη ζωτικότητα ενός χώρου, καθώς τον ενώνει με τον εξωτερικό, ενώ παράλληλα επιτρέπει την είσοδο άφθονου φυσικού φωτός και φρέσκου αέρα. Η S-GR επιτρέπει τη μέγιστη δυνατή χρήση των κρυστάλλων, μειώνοντας το οπτικό εμπόδιο μεταξύ εσωτερικού και περιβάλλοντα χώρου, ενώ το κράμα αλουμινίου μπορεί να ανοδιωθεί ή να χρωματιστεί σε μία ποικιλία ηλεκτροστατικών βαφών μέσα από μία ανεξάντλητη γκάμα. max 8400mm θ γωνία κλίσης κυλινδρικά μοτέρ... σειρά από πάνελ σιδηροκατασκευή στήριξης (κοιλοδοκός 00x00) ΜΟΝΟΡΙΧΤΗ για μήκη μικρότερα των 8m ΔΙΡΡΙΧΤΗ για μήκη μεγαλύτερα των 8m Σε περιπτώσεις που η κατασκευή ξεπερνά τα 8m, η οροφή δεν μπορεί να γίνει μονόριχτη. Για να εξασφαλιστεί η ορθή στατικότητα της κατασκευής, η οροφή πρέπει να γίνει δίρριχτη. Αν και η υδατοστεγανότητα της κατασκευής είναι εγγυημένη, η Salinox προτείνει τις σαν την ελάχιστη κλίση που επιτρέπει καλή στεγάνωση κάτω από οποιεσδήποτε καιρικές συνθήκες. max 00mm Hλεκτρικά μοτέρ ανασύρουν τα κρύσταλλα, αποκαλύπτοντας τα / του ανοίγματος, με ομαλή και ποιοτική κίνηση, προσδίδοντας ακόμα περισσότερα στην αισθητική της κατασκευής. Κάθε κομμάτι της γυάλινης οροφής μπορεί να τραβηχτεί ανεξάρτητα, προσφέροντας τη δυνατότητα να ανοίχτεί τμηματικά η επιφάνεια κάλυψης. Ο ηλεκτροκίνητος μηχανισμός μπορεί επίσης να διαμορφωθεί ώστε να λειτουργεί αυτόματα, βάσει σεναρίου (π.χ. βρόχη, ή, αερισμός του χώρου κτλ). Έτσι η οροφή ενσωματώνεται σε οποιονδήποτε χώρο, με την εμφάνιση που απαιτείται ώστε η κατασκευή να είναι σε αρμονία με τα υλικά και τα χρώματα που τα περιβάλλουν, και, με το πάτημα ενός κουμπιού ο στεγαζόμενος χώρος να βρίσκεται σε πολύ λίγο χρόνο σε επαφή με το εξωτερικό περιβάλλον, με όσο το δυνατόν λιγότερη παρεμπόδιση στη θέα. Η σχεδιαστική ομάδα της εταιρείας μας μπορεί να εγγυηθεί μία υδατοστεγή εγκατάσταση. Η κλίση της οροφής για μία απόλυτα υδατοστεγή κατασκευή μπορεί να υπολογιστεί με γνώμονα τις καιρικές συνθήκες που επικρατούν, και κατά κύριο λόγο την ισχύ των ανέμων που συνήθως παρατηρούνται στην περιοχή. Σαν γενικός κανόνας, όσο πιο δυνατοί είναι οι άνεμοι, τόσο πιο μεγάλη πρέπει να είναι η γωνία κλίσης. θ BFT 0

5 απόλυτα λεία Μόνωση με υάλωση δομικής επικόλλησης (structural glazing) τραβέρσα αλουμινίου 00x85xmm 85.7 mm εξωτερικός υαλοπίνακας 6-0mm (διάφανος, ενεργειακός ή ανακλαστικός) διάκενο μεταξύ υαλοπινάκων 5mm (αέρας ή αέριο) εσωτερικός υαλοπίνακας τρίπλεξ 6mm (4+4 διάφανος ή ενεργειακός) επιφάνεια για την ανεμπόδιστη απορροή των ομβρίων υδάτων. Τα κρύσταλλα είναι διπλά ασφαλείας και τρίπλεξ, για να προσδώσουν τη μέγιστη δυνατή ασφάλεια. Η Salinox συστήνει τη χρήση ενεργειακών (low-e) κρυστάλλων προκειμένου να εξασφαλιστεί ένα δροσερό περιβάλλον. Σε κάθε περίπτωση, τα κρύσταλλα ενσωματώνονται στα δομικά στοιχεία του κτιρίου (structural glazing), χαρίζοντας μία απόλυτα λεία επιφάνεια για την ανεμπόδιστη απορροή των ομβρίων υδάτων. χαλύβδινη δοκός ενίσχυσης τραβέρσας μήκους 5m Για μήκη μεγαλύτερα από 4 μέτρα, η επιπλέον αντοχή εξασφαλίζεται με τη χρήση χαλύβδινης δοκού. 40 mm mm 00mm κοιλοδοκός αλουμινίου (τραβέρσα) μεταλλική σφήνα χαλύβδινη κοιλοδοκός Σε περιπτώσεις που η κλίση είναι μικρή (θ < 0 ) και οι μετωπικοί άνεμοι κυριαρχούν, συνίσταται η χρήση επιπλέον υδροροών πλευρικά της κοιλοδοκού. Η γυάλινη συρόμενη οροφή χρησιμοποιεί προφίλ αλουμινίου βαρέου τύπου, τα οποία διαθέτουν εσωτερικό σύστημα αποστράγγισης υδάτων. Το νερό αποστραγγίζεται από τα πάνελ στο περιφερειακό σύστημα ρήσης υδάτων, εξασφαλίζοντας την λειτουργεία και τη στεγανότητα του συστήματος κάτω από κακές καιρικές συνθήκες.
