1 Κάμερα Δικτυακή κάμερα PT τύπου θόλου Οδηγός γρήγορης έναρξης UD.6L0201B1881A01 1

2 Οδηγός γρήγορης έναρξης ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ 2015 Hangzhou Hikvision Digital Technology Co., Ltd. ΜΕ ΤΗΝ ΕΠΙΦΥΛΑΞΗ ΠΑΝΤΟΣ ΔΙΚΑΙΩΜΑΤΟΣ. Οποιαδήποτε πληροφορία και το σύνολο των πληροφοριών, συμπεριλαμβανομένων, μεταξύ άλλων, των κειμένων, των εικόνων και των γραφημάτων, αποτελούν ιδιοκτησία της Hangzhou Hikvision Digital Technology Co., Ltd. ή των θυγατρικών της (στο εξής «Hikvision»). Το παρόν εγχειρίδιο χρήσης (στο εξής «Εγχειρίδιο») δεν επιτρέπεται να αναπαραχθεί, να τροποποιηθεί, να μεταφραστεί ή να διανεμηθεί, εν όλω ή εν μέρει, με οποιοδήποτε μέσο, χωρίς πρότερη γραπτή άδεια από την Hikvision. Εκτός εάν ορίζεται διαφορετικά, η Hikvision δεν παρέχει καμία εγγύηση ή δεν προβαίνει σε καμία δήλωση, ρητώς ή εμμέσως, αναφορικά με το Εγχειρίδιο. Σχετικά με το παρόν Εγχειρίδιο Το παρόν εγχειρίδιο αφορά τη δικτυακή κάμερα 2Fxx. Το Εγχειρίδιο περιέχει οδηγίες για τη χρήση και τη διαχείριση του προϊόντος. Οι εικόνες, τα διαγράμματα, οι φωτογραφίες και όλες οι άλλες πληροφορίες που περιλαμβάνονται παρακάτω αποσκοπούν αποκλειστικά στην περιγραφή και επεξήγηση του προϊόντος. Οι πληροφορίες που περιλαμβάνονται στο Εγχειρίδιο υπόκεινται σε αλλαγές, χωρίς προειδοποίηση, λόγω ενημέρωσης του υλικολογισμικού ή για άλλες αιτίες. Μπορείτε να βρείτε την πιο πρόσφατη έκδοση στον ιστότοπο της εταιρείας ( 2

3 Το παρόν εγχειρίδιο χρήστη πρέπει να χρησιμοποιηθεί με καθοδήγηση από επαγγελματίες. Αναγνώριση εμπορικών σημάτων Το σήμα και τα άλλα εμπορικά σήματα και λογότυπα της Hikvision αποτελούν ιδιοκτησία της Hikvision σε διάφορες χώρες. Άλλα εμπορικά σήματα και λογότυπα που αναφέρονται παρακάτω αποτελούν ιδιοκτησία των αντίστοιχων κατόχων τους. Δήλωση αποποίησης νομικών ευθυνών ΣΤΟ ΜΕΤΡΟ ΠΟΥ ΕΠΙΤΡΕΠΕΤΑΙ ΑΠΟ ΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ, ΤΟ ΠΕΡΙΓΡΑΦΟΜΕΝΟ ΠΡΟΪΟΝ, ΜΕ ΤΟΝ ΥΛΙΚΟ ΕΞΟΠΛΙΣΜΟ, ΤΟ ΛΟΓΙΣΜΙΚΟ ΚΑΙ ΤΟ ΥΛΙΚΟΛΟΓΙΣΜΙΚΟ ΤΟΥ, ΠΑΡΕΧΕΤΑΙ «ΩΣ ΕΧΕΙ», ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΑΣΤΟΧΙΑ ΚΑΙ ΟΠΟΙΟΔΗΠΟΤΕ ΣΦΑΛΜΑ, ΚΑΙ Η HIKVISION ΔΕΝ ΠΑΡΕΧΕΙ ΚΑΜΙΑ ΕΓΓΥΗΣΗ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΟΠΟΥ ΕΝΔΕΙΚΤΙΚΑ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ Η ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑ, Η ΙΚΑΝΟΠΟΙΗΤΙΚΗ ΠΟΙΟΤΗΤΑ, Η ΚΑΤΑΛΛΗΛΟΤΗΤΑ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ ΚΑΙ Η ΜΗ ΠΑΡΑΒΙΑΣΗ ΔΙΚΑΙΩΜΑΤΩΝ ΤΡΙΤΩΝ. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ Η HIKVISION, ΟΙ ΔΙΟΙΚΗΤΙΚΟΙ ΤΗΣ ΣΥΜΒΟΥΛΟΙ, ΤΑ ΣΤΕΛΕΧΗ ΤΗΣ, ΟΙ ΕΡΓΑΖΟΜΕΝΟΙ Ή ΟΙ ΕΚΠΡΟΣΩΠΟΙ ΤΗΣ ΔΕΝ ΘΑ ΦΕΡΟΥΝ ΕΥΘΥΝΗ ΑΠΕΝΑΝΤΙ ΣΑΣ ΓΙΑ ΟΠΟΙΕΣΔΗΠΟΤΕ ΕΙΔΙΚΕΣ, ΠΑΡΕΠΟΜΕΝΕΣ, ΣΥΜΠΤΩΜΑΤΙΚΕΣ Ή ΕΜΜΕΣΕΣ ΖΗΜΙΕΣ, ΣΤΙΣ ΟΠΟΙΕΣ ΕΝΔΕΙΚΤΙΚΑ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΖΗΜΙΕΣ ΛΟΓΩ ΔΙΑΦΥΓΟΝΤΩΝ ΕΠΙΧΕΙΡΗΜΑΤΙΚΩΝ ΚΕΡΔΩΝ, ΔΙΑΚΟΠΗΣ ΕΠΙΧΕΙΡΗΜΑΤΙΚΗΣ ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ Ή ΑΠΩΛΕΙΑ ΔΕΔΟΜΕΝΩΝ Ή ΤΕΚΜΗΡΙΩΣΗΣ, ΣΕ ΣΥΝΔΕΣΗ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΑΡΟΝΤΟΣ ΠΡΟΪΟΝΤΟΣ, ΑΚΟΜΗ ΚΑΙ ΑΝ Η HIKVISION ΕΧΕΙ ΕΝΗΜΕΡΩΘΕΙ ΓΙΑ ΤΗΝ ΠΙΘΑΝΟΤΗΤΑ ΤΕΤΟΙΩΝ ΖΗΜΙΩΝ. 3

4 ΟΣΟΝ ΑΦΟΡΑ ΤΟ ΠΡΟΪΟΝ ΠΟΥ ΔΙΑΘΕΤΕΙ ΠΡΟΣΒΑΣΗ ΣΤΟ INTERNET, Η ΧΡΗΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΓΙΝΕΤΑΙ ΜΕ ΑΠΟΚΛΕΙΣΤΙΚΑ ΔΙΚΗ ΣΑΣ ΕΥΘΥΝΗ. Η HIKVISION ΔΕΝ ΘΑ ΑΝΑΛΑΒΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΜΗ ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ, ΔΙΑΡΡΟΗ ΑΠΟΡΡΗΤΩΝ ΔΕΔΟΜΕΝΩΝ Ή ΑΛΛΕΣ ΖΗΜΙΕΣ ΠΡΟΚΑΛΟΥΜΕΝΕΣ ΑΠΟ ΚΥΒΕΡΝΟΕΠΙΘΕΣΗ, ΕΠΙΘΕΣΗ ΑΠΟ ΧΑΚΕΡ, ΜΟΛΥΝΣΗ ΑΠΟ ΙΟ Ή ΑΛΛΟΥΣ ΚΙΝΔΥΝΟΥΣ ΑΣΦΑΛΕΙΑΣ ΣΧΕΤΙΚΟΥΣ ΜΕ ΤΟ INTERNET. ΩΣΤΟΣΟ, Η HIKVISION ΘΑ ΠΑΡΑΣΧΕΙ ΕΓΚΑΙΡΗ ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ ΑΝ ΑΠΑΙΤΗΘΕΙ. Η ΝΟΜΟΘΕΣΙΑ ΠΕΡΙ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΔΙΑΦΕΡΕΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. ΑΝΑΤΡΕΞΤΕ ΣΤΗ ΣΧΕΤΙΚΗ ΝΟΜΟΘΕΣΙΑ ΠΟΥ ΙΣΧΥΕΙ ΓΙΑ ΤΗ ΧΩΡΑ ΣΑΣ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΠΑΡΟΝ ΠΡΟΪΟΝ, ΩΣΤΕ ΝΑ ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Η ΧΡΗΣΗ ΤΟΥ ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΜΕ ΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ. Η HIKVISION ΔΕΝ ΘΑ ΦΕΡΕΙ ΕΥΘΥΝΗ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΟ ΠΡΟΪΟΝ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΓΙΑ ΑΘΕΜΙΤΟΥΣ ΣΚΟΠΟΥΣ. ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΟΠΟΙΑΣΔΗΠΟΤΕ ΔΙΑΦΟΡΑΣ ΑΝΑΜΕΣΑ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ ΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ, ΥΠΕΡΙΣΧΥΕΙ Η ΤΕΛΕΥΤΑΙΑ. Πληροφορίες περί κανονισμών Πληροφορίες της Ομοσπονδιακής Επιτροπής Επικοινωνιών (FCC) των ΗΠΑ Συμμόρφωση με τους κανονισμούς της FCC: Ο παρών εξοπλισμός έχει ελεγχθεί και διαπιστωθεί ότι συμμορφώνεται με τα όρια που έχουν θεσπιστεί για τις ψηφιακές συσκευές, σύμφωνα με το τμήμα 15 των κανονισμών της FCC. Τα όρια αυτά είναι σχεδιασμένα να παρέχουν εύλογη προστασία από επιβλαβείς παρεμβολές όταν ο εξοπλισμός λειτουργεί σε εμπορικό περιβάλλον. Ο παρών 4

5 εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνοτήτων και, αν δεν εγκατασταθεί και δεν χρησιμοποιείται σύμφωνα με το εγχειρίδιο οδηγιών, ενδέχεται να προκαλέσει επιβλαβείς παρεμβολές στις επικοινωνίες μέσω ραδιοσυχνοτήτων. Η λειτουργία του παρόντος εξοπλισμού σε περιοχή κατοικιών είναι πιθανό να προκαλέσει επιβλαβείς παρεμβολές, και στην περίπτωση αυτή ο χρήστης θα πρέπει να διορθώσει το πρόβλημα με δικά του έξοδα. Προϋποθέσεις με βάση τους κανονισμούς της FCC Η συγκεκριμένη συσκευή συμμορφώνεται με το τμήμα 15 των κανονισμών της FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις: 1. Η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές. 2. Η συσκευή πρέπει να δέχεται οποιαδήποτε ληφθείσα παρεμβολή, συμπεριλαμβανομένων παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία. Δήλωση συμμόρφωσης ΕΕ Το συγκεκριμένο προϊόν και τα παρεχόμενα αξεσουάρ του - αν υπάρχουν - φέρουν τη σήμανση «CE» και επομένως συμμορφώνονται με τα ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα που περιλαμβάνονται στην Οδηγία περί ηλεκτρομαγνητικής συμβατότητας (ΗΜΣ) 2004/108/ΕΚ και στην Οδηγία περί περιορισμού χρήσης ορισμένων επικίνδυνων ουσιών (RoHS) 2011/65/ΕΕ. 5

6 2012/19/ΕΕ (Οδηγία περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ)): Τα προϊόντα που φέρουν σήμανση με αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται χωρίς διαλογή ως κοινά απορρίμματα στην Ευρωπαϊκή Ένωση. Για να γίνει σωστή ανακύκλωση, επιστρέψτε το προϊόν στον τοπικό προμηθευτή όταν αγοράσετε αντίστοιχο νέο εξοπλισμό ή απορρίψτε το σε κάποιο από τα καθορισμένα σημεία συλλογής. Για περισσότερες πληροφορίες, βλ.: /66/ΕΚ (Οδηγία περί μπαταριών): Το προϊόν περιέχει μπαταρία που δεν επιτρέπεται να απορριφθεί χωρίς διαλογή ως κοινό απόρριμμα στην Ευρωπαϊκή Ένωση. Ανατρέξτε στην τεκμηρίωση του προϊόντος για πληροφορίες σχετικά με την μπαταρία. Η μπαταρία φέρει σήμανση με το σύμβολο αυτό που ενδέχεται να περιλαμβάνει γράμματα τα οποία υποδεικνύουν ότι περιέχει κάδμιο (Cd), μόλυβδο (Pb) ή υδράργυρο (Hg). Για να γίνει σωστή ανακύκλωση, επιστρέψτε την μπαταρία στον προμηθευτή σας ή σε κάποιο από τα καθορισμένα σημεία συλλογής. Για περισσότερες πληροφορίες, βλ.: Συμμόρφωση με το πρότυπο του οργανισμού Industry Canada περί συσκευών που προκαλούν παρεμβολές (ICES-003) Αυτή η συσκευή καλύπτει τις απαιτήσεις των προτύπων ICES-3 (A)/NMB-3(A) του Καναδά. 6

7 Οδηγίες ασφάλειας Αυτές οι οδηγίες αποσκοπούν στο να διασφαλιστεί ότι ο χρήστης είναι σε θέση να χρησιμοποιήσει το προϊόν σωστά ώστε να αποφευχθούν κίνδυνοι ή απώλεια περιουσιακών στοιχείων. Οι οδηγίες χωρίζονται σε δύο κατηγορίες: «Προειδοποιήσεις» και «Προφυλάξεις» Προειδοποιήσεις: Ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος αν αγνοηθεί κάποια προειδοποίηση. Προφυλάξεις: Ενδέχεται να προκληθεί τραυματισμός ή ζημιά στον εξοπλισμό αν αγνοηθεί κάποια προφύλαξη. Προειδοποιήσεις Ακολουθήστε αυτές τις οδηγίες για να αποφύγετε σοβαρό τραυματισμό ή θάνατο. Προφυλάξεις Ακολουθήστε αυτές τις οδηγίες για να αποφύγετε πιθανό τραυματισμό ή υλική ζημία. Προειδοποιήσεις Η κατάλληλη παραμετροποίηση όλων των κωδικών πρόσβασης και των άλλων ρυθμίσεων ασφαλείας αποτελεί ευθύνη του εγκαταστάτη και/ή του τελικού χρήστη. 7

8 Κατά τη χρήση του προϊόντος, πρέπει να διασφαλίζεται η αυστηρή συμμόρφωση με τους κανονισμούς ηλεκτρικής ασφάλειας που ισχύουν στη χώρα και την περιοχή. Ανατρέξτε στις τεχνικές προδιαγραφές για αναλυτικές πληροφορίες. Η τάση εισόδου πρέπει να καλύπτει τις προδιαγραφές SELV (ασφάλεια σε κυκλώματα εξαιρετικά χαμηλής τάσης) και LPS (πηγές περιορισμένης ισχύος) με 24 VAC ή 12 VDC σύμφωνα με το πρότυπο IEC Ανατρέξτε στις τεχνικές προδιαγραφές για αναλυτικές πληροφορίες. Μην συνδέετε πολλές συσκευές σε έναν μετασχηματιστή ρεύματος, επειδή η υπερφόρτωσή του ενδέχεται να προκαλέσει υπερθέρμανση ή κίνδυνο πυρκαγιάς. Βεβαιωθείτε ότι το φις έχει συνδεθεί καλά στην πρίζα. Όταν το προϊόν τοποθετείται σε τοίχο ή στο ταβάνι, η συσκευή πρέπει να στερεώνεται καλά. Εάν παρατηρηθεί καπνός, οσμές ή θόρυβος από τη συσκευή, απενεργοποιήστε αμέσως την ηλεκτρική τροφοδοσία και αποσυνδέστε το καλώδιο ρεύματος και, έπειτα, επικοινωνήστε με το κέντρο τεχνικής εξυπηρέτησης. Προφυλάξεις Βεβαιωθείτε ότι η τάση της τροφοδοσίας ρεύματος είναι σωστή, πριν χρησιμοποιήσετε την κάμερα. Μην ρίχνετε κάτω την κάμερα και μην την υποβάλετε σε κρούσεις. 8

9 Μην αγγίζετε τις μονάδες των αισθητήρων με τα δάκτυλά σας. Αν χρειάζεται καθαρισμός, χρησιμοποιήστε ένα καθαρό ύφασμα και μικρή ποσότητα αιθανόλης και σκουπίστε προσεκτικά. Αν η κάμερα πρόκειται να μην χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, τοποθετήστε το κάλυμμα του φακού ώστε να μη λερωθεί ο αισθητήρας. Μην στρέφετε την κάμερα προς τον ήλιο ή εξαιρετικά φωτεινά σημεία. Σε αντίθετη περίπτωση, μπορεί να προκύψει θάμπωμα ή αλλοίωση (που δεν αποτελεί δυσλειτουργία) και ταυτόχρονα να επηρεαστεί η αντοχή του αισθητήρα. Μια δέσμη λέιζερ ενδέχεται να προκαλέσει ζημιά στον αισθητήρα. Επομένως, όταν χρησιμοποιείται οποιοσδήποτε εξοπλισμός λέιζερ, βεβαιωθείτε ότι η επιφάνεια του αισθητήρα δεν θα εκτεθεί στη δέσμη λέιζερ. Μην τοποθετείτε την κάμερα σε σημεία με πολύ υψηλές ή χαμηλές θερμοκρασίες (το εύρος θερμοκρασιών λειτουργίας είναι -30 C ~+ 60 C, ή -40 C ~ +60 C αν υπάρχει το γράμμα «H» στο πρόθεμα της κάμερας), πολλή σκόνη ή υψηλή υγρασία, και μην την εκθέτετε σε υψηλή ηλεκτρομαγνητική ακτινοβολία. Για να αποφευχθεί η συσσώρευση θερμότητας, απαιτείται καλός εξαερισμός στο περιβάλλον λειτουργίας. Φροντίστε ώστε η κάμερα να μην έρχεται σε επαφή με υγρά όταν χρησιμοποιείται. Η κάμερα θα σας παραδοθεί συσκευασμένη στην αρχική της συσκευασία ή σε άλλη συσκευασία ίδιας υφής. 9

10 Τακτική αντικατάσταση εξαρτημάτων: μερικά εξαρτήματα (π.χ. ηλεκτρολυτικοί πυκνωτές) του εξοπλισμού θα αντικαθίστανται τακτικά, σύμφωνα με τη μέση διάρκεια ζωής τους. Η μέση διάρκεια ζωής ποικίλλει λόγω διαφορών στο περιβάλλον λειτουργίας και στο ιστορικό χρήσης, επομένως συνιστάται τακτικός έλεγχος για όλους τους χρήστες. Επικοινωνήστε με τον πωλητή για περισσότερες λεπτομέρειες. Η ακατάλληλη χρήση ή αντικατάσταση της μπαταρίας ενδέχεται να προκαλέσει κίνδυνο έκρηξης. Πρέπει να αντικαθίσταται μόνο με εξάρτημα ίδιου ή ισοδύναμου τύπου. Η απόρριψη των χρησιμοποιημένων μπαταριών πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή τους. Αν το προϊόν δεν λειτουργεί σωστά, επικοινωνήστε με τον πωλητή ή με το πλησιέστερο κέντρο τεχνικής εξυπηρέτησης. Μην προσπαθήσετε ποτέ να αποσυναρμολογήσετε την κάμερα μόνοι σας. (Δεν αναλαμβάνουμε καμία ευθύνη για προβλήματα που οφείλονται σε μη εγκεκριμένη επισκευή ή συντήρηση.) 10

11 Πίνακας περιεχομένων 1 Εξωτερική περιγραφή Επισκόπηση Τοποθέτηση της κάρτας micro SD Σύνδεση WPS Εγκατάσταση Τοποθέτηση στο ταβάνι Τοποθέτηση στο ταβάνι με κουτί σύνδεσης Στερέωση στον τοίχο Δρομολόγηση των καλωδίων μέσω της πλευρικής εξόδου Ρύθμιση της δικτυακής κάμερας μέσω του LAN Καλωδίωση Ενεργοποίηση της κάμερας Ενεργοποίηση μέσω προγράμματος περιήγησης web Ενεργοποίηση μέσω του λογισμικού SADP Τροποποίηση της διεύθυνσης IP Πρόσβαση μέσω προγράμματος περιήγησης web

12 DC12V IN ALARM AUDIO Δικτυακή κάμερα PT τύπου θόλου Οδηγός γρήγορης έναρξης 1 Εξωτερική περιγραφή Ανατρέξτε στο κεφάλαιο που ακολουθεί για να εξοικειωθείτε καλύτερα με την κάμερα και τα εξαρτήματά της. 1.1 Επισκόπηση Εικόνα 1-1 Επισκόπηση (1) 1 IN G OUT G IN G OUT G 2 3 SD RST/WPS Εικόνα 1-2 Επισκόπηση (2) 12

13 Πίνακας 1-1 Περιγραφή Αρ. Περιγραφή 1 Διεπαφή τροφοδοσίας ρεύματος (12 VDC) 2 Είσοδος/έξοδος ήχου 3 Είσοδος/έξοδος σήματος συναγερμού 4 Διεπαφή Ethernet με αυτόματη επιλογή ταχύτητας 10M / 100M και PoE 5 Υποδοχή κάρτας micro SD/ SDHC/SDXC 6 Κουμπί WPS (ρύθμιση προστατευμένου Wi-Fi)/Reset (Επαναφορά) Οι εικόνες που παρουσιάζονται στο παρόν εγχειρίδιο προορίζονται μόνο για αναφορά. Η εμφάνιση και οι διεπαφές της κάμερας εξαρτώνται από το πραγματικό μοντέλο. 1.2 Τοποθέτηση της κάρτας micro SD Βήματα: 1. Τραβήξτε προς τα έξω το αφαιρούμενο κάλυμμα που υπάρχει στη βάση στερέωσης για να ανοίξετε το κάλυμμα. 2. Τοποθετήστε την κάρτα micro SD στην υποδοχή. Υποστηρίζονται επίσης κάρτες micro SDHC / SDXC. 13

14 3. Τοποθετήστε ξανά το κάλυμμα στη βάση στερέωσης. Micro SD RST/WPS Εικόνα 1-3 Τοποθέτηση της κάρτας SD Πατήστε RESET (Επαναφορά) για περίπου 10 δευτερόλεπτα κατά την ενεργοποίηση ή την επανεκκίνηση της κάμερας για να γίνει επαναφορά των προεπιλεγμένων ρυθμίσεων της κάμερας, όπως όνομα χρήστη, κωδικός πρόσβασης, διεύθυνση IP, αριθμός θύρας κ.λπ. 4. Μετακινήστε το κάλυμμα προς τη θέση του και πιέστε το για να ασφαλίσει. 14

15 1.3 Σύνδεση WPS Αν θέλετε να χρησιμοποιήσετε τη λειτουργία WPS της κάμερας, απαιτείται ασύρματος δρομολογητής που να διαθέτει λειτουργία WPS. Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε σύνδεση WPS. 1. Πατήστε το κουμπί WPS στον δρομολογητή. 2. Πατήστε το κουμπί WPS (για περίπου 2 δευτερόλεπτα) στην κάμερα για να ενεργοποιηθεί για 120 δευτερόλεπτα η λειτουργία WPS του δρομολογητή ώστε να συνδεθείτε στο ασύρματο δίκτυο. Το κουμπί WPS λειτουργεί ως κουμπί επαναφοράς μόνο όταν το πατήσετε κατά την ενεργοποίηση της κάμερας. Μπορείτε επίσης να πατήσετε το κουμπί WPS στην κάμερα και, έπειτα, να πατήσετε το κουμπί WPS στον δρομολογητή, και το χρονικό περιθώριο για τη σύνδεση WPS στην κάμερα είναι 120 δευτερόλεπτα. 15

16 2 Εγκατάσταση Πριν ξεκινήσετε: Βεβαιωθείτε ότι η συσκευή στη συσκευασία είναι σε καλή κατάσταση και ότι περιλαμβάνονται όλα τα εξαρτήματα για τη συναρμολόγηση. Η τυπική τάση της τροφοδοσίας ρεύματος είναι 12V DC ή 24V AC, βεβαιωθείτε ότι το παρεχόμενο ρεύμα είναι το ενδεδειγμένο για την κάμερά σας. Βεβαιωθείτε ότι όλος ο σχετικός εξοπλισμός είναι απενεργοποιημένος κατά την εγκατάσταση. Ανατρέξτε στις προδιαγραφές του προϊόντος για πληροφορίες σχετικά με το περιβάλλον εγκατάστασης. Βεβαιωθείτε ότι ο τοίχος έχει επαρκή αντοχή ώστε να στηρίξει το τετραπλάσιο του βάρους της κάμερας και του βραχίονα. Στην κάμερα που υποστηρίζει υπέρυθρες, για να αποφύγετε την ανάκλασή τους απαιτείται να πάρετε τις εξής προφυλάξεις: Σκόνη ή λιπαρές ουσίες στο κάλυμμα του θόλου θα προκαλέσουν ανάκλαση των υπερύθρων. Μην αφαιρέσετε το αυτοκόλλητο από το κάλυμμα του θόλου πριν ολοκληρωθεί η εγκατάσταση. Αν δείτε σκόνη ή λιπαρές ουσίες στο κάλυμμα του θόλου, καθαρίστε το με ένα καθαρό μαλακό πανί και ισοπροπυλική αλκοόλη. 16

17 Βεβαιωθείτε ότι δεν υπάρχει κάποια ανακλαστική επιφάνεια πολύ κοντά στον φακό της κάμερας. Το φως των υπερύθρων ενδέχεται να επιστρέψει από την κάμερα στον φακό και να προκληθεί ανάκλαση. Ο δακτύλιος από αφρώδες υλικό που υπάρχει γύρω από τον φακό πρέπει να εφαρμόσει καλά στην εσωτερική επιφάνεια της φυσαλίδας για να απομονωθεί ο φακός από τις λυχνίες LED των υπερύθρων. Στερεώστε το κάλυμμα του θόλου στο σώμα της κάμερας, ώστε ο δακτύλιος από αφρώδες υλικό και το κάλυμμα του θόλου να εφαρμόζουν ενιαία. 2.1 Τοποθέτηση στο ταβάνι Βήματα: 1. Κολλήστε στο ταβάνι το παρεχόμενο πρότυπο διάνοιξης οπών. 2. Ανοίξτε οπές για τα καλώδια και για τις βίδες, σύμφωνα με το πρότυπο διάνοιξης οπών. 3. Τοποθετήστε με ένα σφυρί τα αγκυρίδια στις οπές. 17

18 FRONT 1 1 Drill Template Hole A: for cables routed through the ceiling Screw hole 1: for Mounting Base A 1 Εικόνα 2-1 Πρότυπο διάνοιξης οπών 4. Περιστρέψτε τον προσαρμογέα αριστερόστροφα στο κάτω μέρος της κάμερας για να τον αφαιρέσετε. 5. Ευθυγραμμίστε τον προσαρμογέα με τις οπές που ανοίξατε και στερεώστε τον με τις εκτεινόμενες βίδες. Βεβαιωθείτε ότι η ένδειξη FRONT (εμπρός) στον προσαρμογέα είναι ευθυγραμμισμένη με την αντίστοιχη στο πρότυπο διάνοιξης οπών. 18

19 Front LOCK LOCK Joint Εικόνα 2-2 Προσαρμογέας Εικόνα 2-3 Εγκατάσταση του προσαρμογέα 19

20 6. Δρομολογήστε τα καλώδια μέσα από την οπή και συνδέστε τα αντίστοιχα καλώδια όπως το καλώδιο τροφοδοσίας, το καλώδιο δικτύου, τα καλώδια συναγερμού και τα καλώδια του ήχου. 7. Ευθυγραμμίστε τις εγκοπές της κάμερας με τις αντίστοιχες του προσαρμογέα και περιστρέψτε την κάμερα δεξιόστροφα για να την στερεώσετε στον προσαρμογέα. OPEN LOCK Εικόνα 2-4 Σύνδεση των καλωδίων 8. Ενεργοποιήστε την κάμερα, μπείτε στη σελίδα της με ένα πρόγραμμα περιήγησης web, και προσαρμόστε τη γωνία παρακολούθησης μέσω της διεπαφής ελέγχου PTZ. Μπορείτε να προσαρμόσετε τη γωνία οριζόντιας μετακίνησης από -90 έως +90 και τη γωνία κλίσης από 0 έως

21 Εικόνα 2-5 Η διεπαφή ελέγχου PTZ -90 ~ ~ 75 Εικόνα 2-6 Ρύθμιση της γωνίας παρακολούθησης 21

22 2.2 Τοποθέτηση στο ταβάνι με κουτί σύνδεσης Αν θέλετε να εγκαταστήσετε την κάμερα με ένα κουτί σύνδεσης, πρέπει να το αγοράσετε ξεχωριστά. Βήματα: 1. Κολλήστε στο ταβάνι το πρότυπο διάνοιξης οπών. 2. Ανοίξτε οπές για τις βίδες και για τη στήριξη των καλωδίων, σύμφωνα με το πρότυπο διάνοιξης οπών. 3. Τοποθετήστε με ένα σφυρί τα αγκυρίδια στις οπές. 4. Στερεώστε το κουτί σύνδεσης στο ταβάνι με βίδες. FRONT 1 1 Drill Template Screw hole 1: for Mounting Base Please use Φ5.5mm drill to install Expansion Bolt A: for cables passing through the side of the camera 1 1 A Εικόνα 2-7 Το πρότυπο διάνοιξης οπών του κουτιού σύνδεσης 5. Βάλτε μέχρι τη μέση δύο βίδες στις οπές υπ. αρ. 1 με ένα σφυρί. Ανατρέξτε στην παρακάτω εικόνα. 22

23 Εικόνα 2-8 Τοποθέτηση βιδών με σφυρί 6. Ευθυγραμμίστε δύο υποδοχές του κουτιού σύνδεσης με τις δύο βίδες που τοποθετήσατε και περιστρέψτε το κουτί σύνδεσης αριστερόστροφα για να το στερεώσετε. 7. Χρησιμοποιήστε τις άλλες δύο βίδες για να ασφαλίσετε το κουτί σύνδεσης. Εικόνα 2-9 Εγκατάσταση του κουτιού σύνδεσης 23

24 8. Συνδέστε τα καλώδια τροφοδοσίας, δικτύου, συναγερμού και ήχου. 9. Ευθυγραμμίστε τις εγκοπές της κάμερας με τις υποδοχές του κουτιού σύνδεσης και περιστρέψτε την κάμερα δεξιόστροφα για να την στερεώσετε. Side Outlet OPEN LOCK Εικόνα 2-10 Στερέωση της κάμερας 10. Προσαρμόστε τη γωνία παρακολούθησης σύμφωνα με το βήμα 8 του κεφαλαίου

25 2.3 Στερέωση στον τοίχο Αν επιλέξετε τοποθέτηση σε τοίχο, πρέπει να αγοράσετε ξεχωριστά μια επιτοίχια βάση. 1. Εγκαταστήστε την επιτοίχια βάση στον τοίχο. 2. Περιστρέψτε τον προσαρμογέα αριστερόστροφα στο κάτω μέρος της κάμερας για να τον αφαιρέσετε. 3. Στερεώστε τον προσαρμογέα στην επιτοίχια βάση με τις παρεχόμενες βίδες. Ευθυγραμμίστε τις οπές βιδών υπ. αρ. 2 που υπάρχουν στον προσαρμογέα με τις οπές βιδών υπ. αρ. 2 που υπάρχουν στην επιτοίχια βάση και, έπειτα, ευθυγραμμίστε και τις οπές καλωδίων όταν εγκαθιστάτε τον προσαρμογέα. Εικόνα 2-11 Εγκατάσταση του προσαρμογέα 25

26 4. Συνδέστε τα καλώδια τροφοδοσίας, δικτύου, συναγερμού και ήχου. 5. Ευθυγραμμίστε τις εγκοπές της κάμερας με τις υποδοχές του κουτιού σύνδεσης και περιστρέψτε την κάμερα δεξιόστροφα για να την στερεώσετε. OPEN LOCK Εικόνα 2-12 Εγκατάσταση της κάμερας 6. Ευθυγραμμίστε τη βάση του βραχίονα στον τοίχο και τοποθετήστε με ένα σφυρί τα αγκυρίδια στον τοίχο. 7. Στερεώστε τη βάση του βραχίονα χρησιμοποιώντας τις παρεχόμενες εκτεινόμενες βίδες. 26

27 Bracket Base Εικόνα 2-13 Στερέωση της βάσης του βραχίονα στον τοίχο 8. Δρομολογήστε τα καλώδια. 9. Στερεώστε την κάμερα στη βάση του βραχίονα με τις βίδες που παρέχονται στη συσκευασία της επιτοίχιας βάσης. Εικόνα 2-14 Στερέωση της κάμερας 10. Προσαρμόστε τη γωνία παρακολούθησης σύμφωνα με το βήμα 8 του κεφαλαίου

28 2.4 Δρομολόγηση των καλωδίων μέσω της πλευρικής εξόδου Αν επιλέξετε να δρομολογήσετε τα καλώδια μέσω της πλευρικής εξόδου, ακολουθήστε τα παρακάτω βήματα. 1. Τραβήξτε προς τα πάνω το καπάκι του αγωγού καλωδίων για να το αφαιρέσετε. Cap Side Outlet Εικόνα 2-15 Αφαίρεση του καπακιού 2. Δρομολογήστε τα καλώδια μέσω της πλευρικής εξόδου. 28

29 3 Ρύθμιση της δικτυακής κάμερας μέσω του LAN Σημείωση: Πρέπει να αποδεχτείτε ότι η χρήση του προϊόντος που διαθέτει πρόσβαση στο Internet ενδέχεται να ενέχει κινδύνους για την ασφάλεια του δικτύου. Για αποφυγή τυχόν δικτυακών επιθέσεων και περιστατικών διαρροής πληροφοριών, πρέπει να ενισχύσετε τις δικές σας μεθόδους προστασίας. Αν το προϊόν δεν λειτουργεί σωστά, επικοινωνήστε με τον πωλητή ή με το πλησιέστερο κέντρο τεχνικής εξυπηρέτησης. 3.1 Καλωδίωση Συνδέστε την κάμερα στο δίκτυο σύμφωνα με τις παρακάτω εικόνες Εικόνα 3-1 Σύνδεση απευθείας Εικόνα 3-2 Σύνδεση μέσω μεταγωγέα ή δρομολογητή 29

30 3.2 Ενεργοποίηση της κάμερας Προτού αρχίσετε να χρησιμοποιείτε την κάμερα, πρέπει να την ενεργοποιήσετε ορίζοντας πρώτα έναν ισχυρό κωδικό πρόσβασης. Υποστηρίζονται όλες οι παρακάτω μέθοδοι: ενεργοποίηση μέσω προγράμματος περιήγησης web, ενεργοποίηση μέσω του προγράμματος SADP και ενεργοποίηση μέσω λογισμικού-πελάτη. Θα χρησιμοποιήσουμε τις μεθόδους ενεργοποίησης μέσω του προγράμματος SADP και ενεργοποίησης μέσω προγράμματος περιήγησης web ως παραδείγματα για να παρουσιάσουμε τη διαδικασία ενεργοποίησης της κάμερας. Για την ενεργοποίηση μέσω λογισμικού-πελάτη, ανατρέξτε στο εγχειρίδιο χρήσης της δικτυακής κάμερας Ενεργοποίηση μέσω προγράμματος περιήγησης web Βήματα: 1. Θέστε σε λειτουργία την κάμερα και συνδέστε την στο δίκτυο. 2. Πληκτρολογήστε τη διεύθυνση IP στη γραμμή διευθύνσεων του προγράμματος περιήγησης web και πατήστε Enter για να μπείτε στη σελίδα ενεργοποίησης. Σημειώσεις: Η προεπιλεγμένη διεύθυνση IP της κάμερας είναι Επειδή η κάμερα ενεργοποιεί εξ ορισμού τη λειτουργία DHCP, πρέπει να ενεργοποιήσετε την κάμερα μέσω του λογισμικού SADP και να κάνετε αναζήτηση για τη διεύθυνση IP. 30

31 Εικόνα 3-3 Σελίδα ενεργοποίησης (Web) 3. Δημιουργήστε έναν κωδικό πρόσβασης και πληκτρολογήστε τον στο πεδίο εισαγωγής. ΣΥΝΙΣΤΑΤΑΙ ΙΣΧΥΡΟΣ ΚΩΔΙΚΟΣ ΠΡΟΣΒΑΣΗΣ Συνιστάται να δημιουργήσετε έναν δικό σας ισχυρό κωδικό πρόσβασης (με τουλάχιστον 8 χαρακτήρες, συμπεριλαμβανομένων κεφαλαίων, πεζών, αριθμών και ειδικών χαρακτήρων) ώστε να αυξήσετε την ασφάλεια του προϊόντος σας. Επίσης, συνιστάται να αλλάζετε τακτικά τον κωδικό πρόσβασης, ειδικά στο σύστημα υψηλής ασφάλειας. Κάνοντας επαναφορά του κωδικού πρόσβασης σε μηνιαία ή εβδομαδιαία βάση θα προστατεύσετε καλύτερα το προϊόν σας. 4. Επιβεβαιώστε τον κωδικό πρόσβασης. 5. Πατήστε OK για να αποθηκευτεί ο κωδικός πρόσβασης και να μπείτε στη σελίδα ζωντανής προβολής. 31

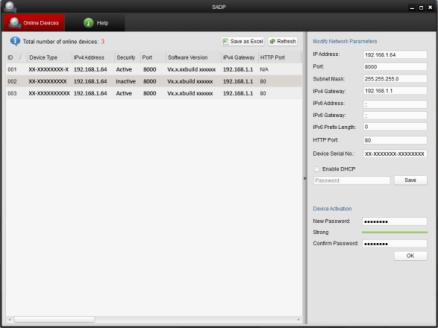

32 3.2.2 Ενεργοποίηση μέσω του λογισμικού SADP Το λογισμικό SADP χρησιμοποιείται για τον εντοπισμό της συνδεδεμένης συσκευής, την ενεργοποίηση της κάμερας και την επαναφορά του κωδικού πρόσβασης. Μπορείτε να βρείτε το λογισμικό SADP στον παρεχόμενο δίσκο ή στην επίσημη ιστοσελίδα. Εγκαταστήστε το ακολουθώντας τις οδηγίες που εμφανίζονται. Ακολουθήστε τα βήματα για να ενεργοποιήσετε την κάμερα. Ανατρέξτε στο εγχειρίδιο χρήσης της δικτυακής κάμερας για τις άλλες δύο μεθόδους ενεργοποίησης. Βήματα: 1. Εκτελέστε το λογισμικό SADP για να γίνει αναζήτηση για τις συνδεδεμένες συσκευές. 2. Ελέγξτε την κατάσταση της συσκευής από τη λίστα συσκευών και επιλέξτε την ανενεργή συσκευή. Εικόνα 3-4 Το περιβάλλον του λογισμικού SADP 32

33 Σημείωση: Το λογισμικό SADP υποστηρίζει ενεργοποίηση της κάμερας σε δέσμες. Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο χρήσης του λογισμικού SADP. 3. Δημιουργήστε έναν κωδικό πρόσβασης, πληκτρολογήστε τον στο πεδίο εισαγωγής και επιβεβαιώστε τον κωδικό πρόσβασης. ΣΥΝΙΣΤΑΤΑΙ ΙΣΧΥΡΟΣ ΚΩΔΙΚΟΣ ΠΡΟΣΒΑΣΗΣ Συνιστάται να δημιουργήσετε έναν δικό σας ισχυρό κωδικό πρόσβασης (με τουλάχιστον 8 χαρακτήρες, συμπεριλαμβανομένων κεφαλαίων, πεζών, αριθμών και ειδικών χαρακτήρων) ώστε να αυξήσετε την ασφάλεια του προϊόντος σας. Επίσης, συνιστάται να αλλάζετε τακτικά τον κωδικό πρόσβασης, ειδικά στο σύστημα υψηλής ασφάλειας. Κάνοντας επαναφορά του κωδικού πρόσβασης σε μηνιαία ή εβδομαδιαία βάση θα προστατεύσετε καλύτερα το προϊόν σας. 4. Πατήστε OK για να αποθηκευτεί ο κωδικός πρόσβασης. Μπορείτε να ελέγξετε από το αναδυόμενο παράθυρο εάν η ενεργοποίηση έχει ολοκληρωθεί. Αν η ενεργοποίηση αποτύχει, βεβαιωθείτε ότι ο κωδικός πρόσβασης καλύπτει τις απαιτήσεις και προσπαθήστε ξανά. 33

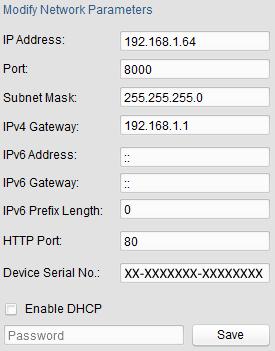

34 3.3 Τροποποίηση της διεύθυνσης IP Σκοπός: Για να δείτε και να παραμετροποιήσετε την κάμερα μέσω του LAN (τοπικό δίκτυο), πρέπει να συνδέσετε την δικτυακή κάμερα στο ίδιο υποδίκτυο με τον υπολογιστή σας. Έπειτα, εγκαταστήστε το λογισμικό SADP ή το λογισμικό-πελάτη για να κάνετε αναζήτηση για τη διεύθυνση IP της δικτυακής κάμερας και να την αλλάξετε. Θα χρησιμοποιήσουμε τη μέθοδο τροποποίησης της διεύθυνσης IP μέσω του λογισμικού SADP ως παράδειγμα για να παρουσιάσουμε τη διαδικασία τροποποίησης της διεύθυνσης IP. Βήματα: 1. Εκτελέστε το λογισμικό SADP. 2. Επιλέξτε μια ενεργή συσκευή. Σημείωση: Αν η κάμερα είναι ανενεργή, ανατρέξτε στο Κεφάλαιο 3.2 για να την ενεργοποιήσετε. 3. Αλλάξτε τη διεύθυνση IP με μια διεύθυνση που να εμπίπτει στο ίδιο υποδίκτυο με τον υπολογιστή σας, είτε τροποποιώντας τη διεύθυνση IP μόνοι σας είτε ενεργοποιώντας το πλαίσιο «Ενεργοποίηση DHCP». 34

35 Εικόνα 3-5 Τροποποίηση της διεύθυνσης IP 4. Πληκτρολογήστε τον κωδικό πρόσβασης για να ενεργοποιήσετε την τροποποίηση της διεύθυνσης IP. Το λογισμικό SADP υποστηρίζει τροποποίηση της διεύθυνσης IP σε δέσμες. Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο χρήσης του λογισμικού SADP. 35

36 4 Πρόσβαση μέσω προγράμματος περιήγησης web Απαιτήσεις συστήματος: Λειτουργικό σύστημα: Microsoft Windows XP SP1 και νεότερες εκδόσεις Κεντρική μονάδα επεξεργασίας (CPU): 2,0 GHz ή υψηλότερη ταχύτητα Μνήμη RAM: 1G ή μεγαλύτερη Οθόνη: Ανάλυση ή μεγαλύτερη Πρόγραμμα περιήγησης web: Internet Explorer 8.0 και νεότερες εκδόσεις, Apple Safari και νεότερες εκδόσεις, Mozilla Firefox 5.0 και νεότερες εκδόσεις και Google Chrome 18 και νεότερες εκδόσεις Βήματα: 1. Ανοίξτε το πρόγραμμα περιήγησης web. 2. Στη γραμμή διευθύνσεων του προγράμματος περιήγησης web, πληκτρολογήστε τη διεύθυνση IP της δικτυακής κάμερας και πατήστε το πλήκτρο Enter για να μπείτε στη σελίδα σύνδεσης. Σημείωση: Η προεπιλεγμένη διεύθυνση IP είναι Αν η κάμερα δεν είναι ενεργή, ενεργοποιήστε την σύμφωνα με τις οδηγίες στο Κεφάλαιο Πληκτρολογήστε το όνομα χρήστη και τον κωδικό πρόσβασης. 36

37 Ο χρήστης admin (διαχειριστής) πρέπει να χρησιμοποιείται για την παραμετροποίηση των λογαριασμών στη συσκευή και για τη διαχείριση των δικαιωμάτων χρηστών/χειριστών. Διαγράψτε τους περιττούς λογαριασμούς και τις περιττές άδειες χρηστών/χειριστών. Σημείωση: Η διεύθυνση IP της συσκευής κλειδώνει αν ο χρήστης admin (διαχειριστής) κάνει 7 αποτυχημένες προσπάθειες καταχώρησης κωδικού πρόσβασης (5 προσπάθειες για τον χρήστη/χειριστή). 4. Πατήστε «Σύνδεση». Εικόνα 4-1 Η σελίδα σύνδεσης 5. Εγκαταστήστε την προσθήκη (plug-in) πριν δείτε ζωντανή εικόνα και διαχειριστείτε την κάμερα. Ακολουθήστε τα μηνύματα εγκατάστασης για να εγκαταστήστε την προσθήκη (plug-in). 37

38 Ίσως χρειαστεί να κλείσετε το πρόγραμμα περιήγησης web για να ολοκληρωθεί η εγκατάσταση της προσθήκης. Εικόνα 4-2 Λήψη της προσθήκης 38

39 Εικόνα 4-3 Εγκατάσταση της προσθήκης (1) Εικόνα 4-4 Εγκατάσταση της προσθήκης (2) 39

40 6. Ανοίξτε το πρόγραμμα περιήγησης web αφού ολοκληρωθεί η εγκατάσταση της προσθήκης και επαναλάβετε τα βήματα 2~4 για να συνδεθείτε. Για αναλυτικές οδηγίες σχετικά με περαιτέρω παραμετροποίηση, ανατρέξτε στο εγχειρίδιο χρήσης της δικτυακής κάμερας. 40
