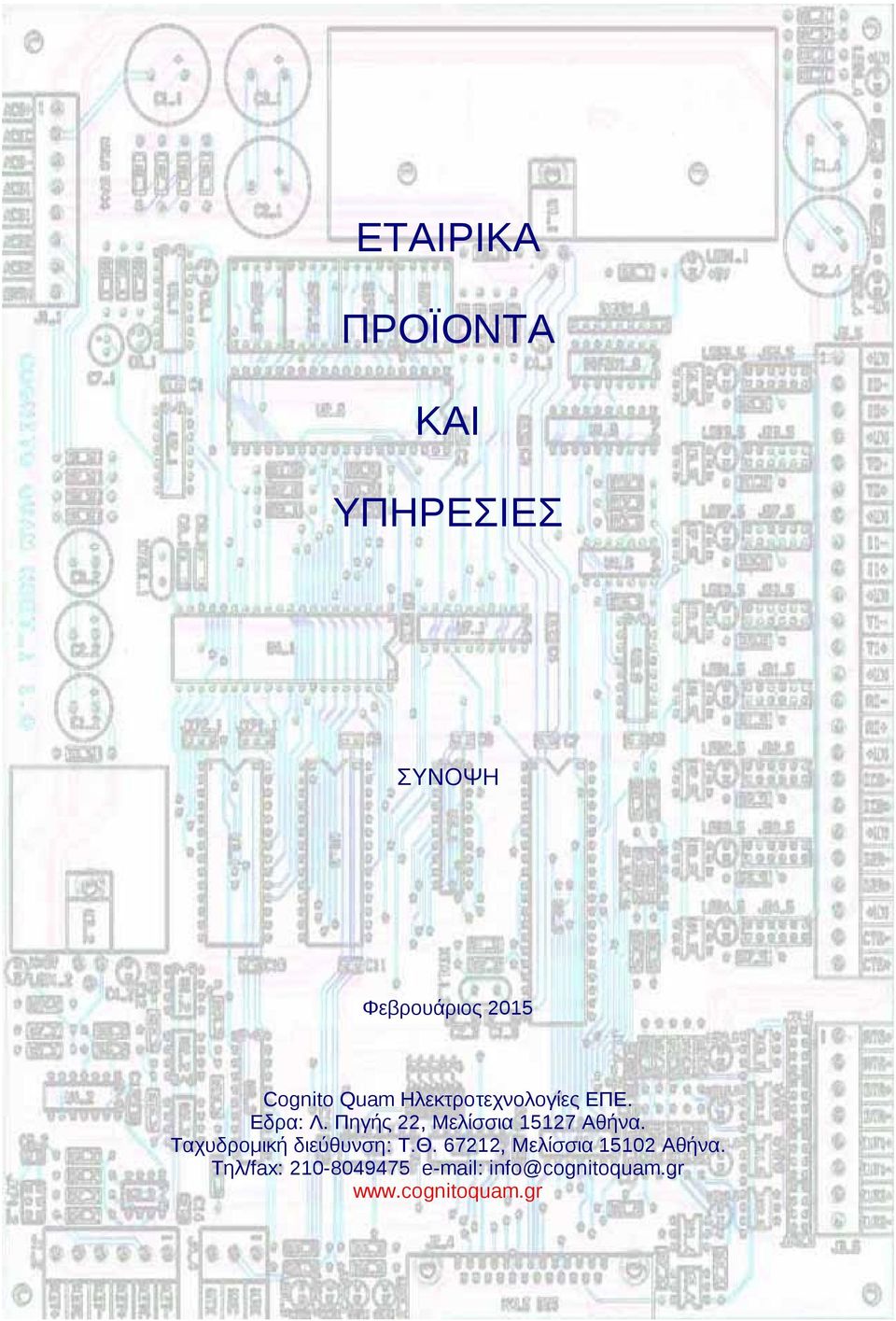

1 ΕΤΑΙΡΙΚΑ ΠΡΟΪΟΝΤΑ ΚΑΙ ΥΠΗΡΕΣΙΕΣ ΣΥΝΟΨΗ Φεβρουάριος 2015 Cognito Quam Ηλεκτροτεχνολογίες ΕΠΕ. Εδρα: Λ. Πηγής 22, Μελίσσια Αθήνα. Ταχυδρομική διεύθυνση: Τ.Θ , Μελίσσια Αθήνα. Τηλ/fax:

2 ΕΙΣΑΓΩΓΗ Ο αυτοματισμός στον βιομηχανικό χώρο απαιτεί και προϋποθέτει ενα ευρύ φάσμα τεχνογνωσίας και ικανοτήτων. Εντός των δεδομένων διοικητικών διαδικασιών και παραγωγικών επεξεργασιών καταναλώνεται ενέργεια σε πολλά και διάφορα μεγέθη ισχύος υπο τοπικό ή και γενικότερο έλεγχο που βασίζεται σε έγκαιρες και έγκυρες μετρήσεις. Ετσι, στην προσπάθειά μας να καλύψουμε τις ανάγκες και απαιτήσεις του βιομηχανικού χώρου με συστηματικό και ακέραιο τρόπο, έχουμε αναγνωρίσει και δραστηριοποιηθεί στις εξής τεχνολογίες: Διαχείρισης στοιχείων παραγωγής με την οποία διανέμονται και συλλέγονται οι εντολές και μηνύματα του χώρου. Πρόκειται για την σειρά Quamatic η οποία επιτρέπει τον αναλυτικό ( topdown ) σχεδιασμό της αρχιτεκτονικής δομής ενός τέτοιου συστήματος εως και την συμπεριφορά του σε τοπικό επίπεδο, Αυτόματου ελέγχου και ρομποτικής με την οποία επιτυγχάνεται αυτή η επιθυμητή συμπεριφορά, Δοκιμών και μέτρησης με την οποία διασφαλίζεται ο έγκαιρος και αποτελεσματικός έλεγχος των εποπτευομένων διαδικασιών, και Ηλεκτρονικών ισχύος με την οποία ελέγχονται οι ροές ενεργείας στο χώρο. Πιστεύουμε οτι στο σημερινό παγκόσμια ανταγωνιστικό περιβάλλον τα προϊόντα και υπηρεσίες μιας εταιρείας πρέπει να προσθέτουν αξία στα προϊόντα και υπηρεσίες του πελάτη της και να μην προωθούνται εταιροκεντρικά. Ετσι, ολα μας τα προϊόντα διαθέτουν μοναδικά χαρακτηριστικά τα οποία προσδίδουν πρόσθετη αξία στους πελάτες μας. Επιπλέον, οταν μεγιστοποιούμε αυτήν την αξία, πρέπει να προσφέρουμε μόνο το αντικειμενικά αναγκαίο και για αυτό τον λόγο πολλά απο τα προϊόντα μας έχουν την μορφή υποσυστήματος OEM. Τέλος, οι υπηρεσίες έρευνας και ανάπτυξης που διαθέτουμε, προσφέρονται για την προσαρμογή και ενσωμάτωση των προϊόντων μας σε βιομηχανικά συστήματα ή αυτοτελή προϊόντα καθώς και για τον σχεδιασμό νέων και τεχνολογικά απαιτητικών συσκευών και μηχανημάτων. Το παρόν έντυπο προσφέρει μια γενική εικόνα των δυνατοτήτων μας στον γενναίο νέο κόσμο του βιομηχανικού αυτοματισμού. i

3 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΤΕΧΝΟΛΟΓΙΕΣ ΔΙΟΡΘΩΣΗΣ ΣΥΝΗΜΙΤΟΝΟΥ α. Τριπλός αυτορυθμιζόμενος ελεγκτής μεταβλητού βήματος AVSR β. Ελεγκτής μεταβλητού βήματος διόρθωσης συνημιτόνου VSPFC γ. Ελεγκτής δυναμικής διόρθωσης συνημιτόνου PFC δ. Απλός (RCCS1) και τριπλός (RCCS3) αντισταθμιστής αέργου ρεύματος ε. Ελεγκτής αέργου ρεύματος RCCx-xxx στ. Ανιχνευτής ρευμάτων συντελεστή ισχύος PFCDxx-xxx ζ. Διακόπτης πυκνωτών αντιστάθμισης αέργου ισχύος CACSW ΠΡΟΪΟΝΤΑ ΡΟΜΠΟΤΙΚΗΣ ΚΑΙ ΕΛΕΓΧΟΥ ΚΙΝΗΣΗΣ/ΘΕΣΗΣ α. Ελεγκτής θέσης/κίνησης Motion One β. Κατανεμημένος ελεγκτής ανελκυστήρων Elevation β.1. Η κάρτα μηχανοστασίου (ElevationBase) β.2. Η κάρτα θαλάμου (ElevationCar) β.3. Η κάρτα ορόφου (ElevationFloor) γ. Φίλτρα σήματος παλμογεννήτριας δ. Φίλτρα εξομάλυνσης συχνότητας ε. Ελεγκτής ομαλής εκκίνησης ISFT στ. Ελεγκτής πρόσοψης NSFT/ICCD σε έλεγχο κινητήρων ζ. Ελεγκτής πρόσοψης γενικής χρήσης και καταγραφικό BAO ΠΡΟΙΟΝΤΑ ΕΛΕΓΧΟΥ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟΥ ΕΠΕΞΕΡΓΑΣΙΩΝ α. Θερμοστάτης/υγροστάτης πρόσοψης AR1/AR1-H β. Ελεγκτής πρόσοψης γενικής χρήσης και καταγραφικό BAO γ. Αναλογικός ελεγκτής διακόπτη SSR δ. Αναλογικός ελεγκτής φορτίου SSR με ακέραιο αριθμό κύκλων SSR_ICCD ε. Ελεγκτής πρόσοψης NSFT/ICCD σε έλεγχο θερμικών φορτίων στ. Ελεγκτής πρόσοψης A ζ. Ελεγκτής πυροπροστασίας και πυροδιαφραγμάτων UTP ΠΡΟΪΟΝΤΑ ΗΛΕΚΤΡΟΝΙΚΩΝ ΙΣΧΥΟΣ α. Εναλλάκτες και μετατροπείς συχνότητας INVD β. Ομαλοί εκκινητές/επιβραδυντές NSFTxx γ. Ομαλοί εκκινητές κινητήρων BSFT και BSTT δ. ICCDxx: Οδηγός θερμικών φορτίων με ακέραιο αριθμό κύκλων ε. Ελεγκτής εξαερισμού Mistral στ. Μονάδα εναλλάκτη IMOD ζ. Διακόπτης πυκνωτών αντιστάθμισης αέργου ισχύος CACSW...61 ii

4 5. ΠΡΟΪΟΝΤΑ ΔΟΚΙΜΩΝ ΚΑΙ ΜΕΤΡΗΣΗΣ α. Ανιχνευτής ρευμάτων συντελεστή ισχύος PFCDxx-xxx β. Αισθητήρια υγρασίας για βιομηχανικές επεξεργασίες γ. Αισθητήριο υγρασίας και ελεγκτής CSNS δ. Φίλτρα σήματος παλμογεννήτριας δ.1. Η σειρά Terminator δ.2. Η σειρά Mini δ.3. Διαθέσιμοι τύποι σειρών Terminator και Mini ε. Φίλτρα εξομάλυνσης συχνότητας στ. Αισθητήρια Hall effect ζ. Αυτοευθυγραμμιζόμενο αισθητήριο προσέγγισης στενής εστίας η. Οργανα δοκιμών KADAxx ΠΛΑΤΦΟΡΜΑ ΚΑΤΑΝΕΜΗΜΕΝΟΥ ΑΥΤΟΜΑΤΙΣΜΟΥ QUAMATIC α. Περιγραφή της τεχνολογίας QUAMATIC β. Παραδείγματα εφαρμογών Quamatic γ. Διαθέσιμοι Κόμβοι Quamatic ΥΠΗΡΕΣΙΕΣ ΕΡΕΥΝΑΣ ΚΑΙ ΑΝΑΠΤΥΞΗΣ ΣΥΝΟΨΗ ΚΩΔΙΚΩΝ ΠΡΟΪΟΝΤΩΝ Η COGNITO QUAM iii

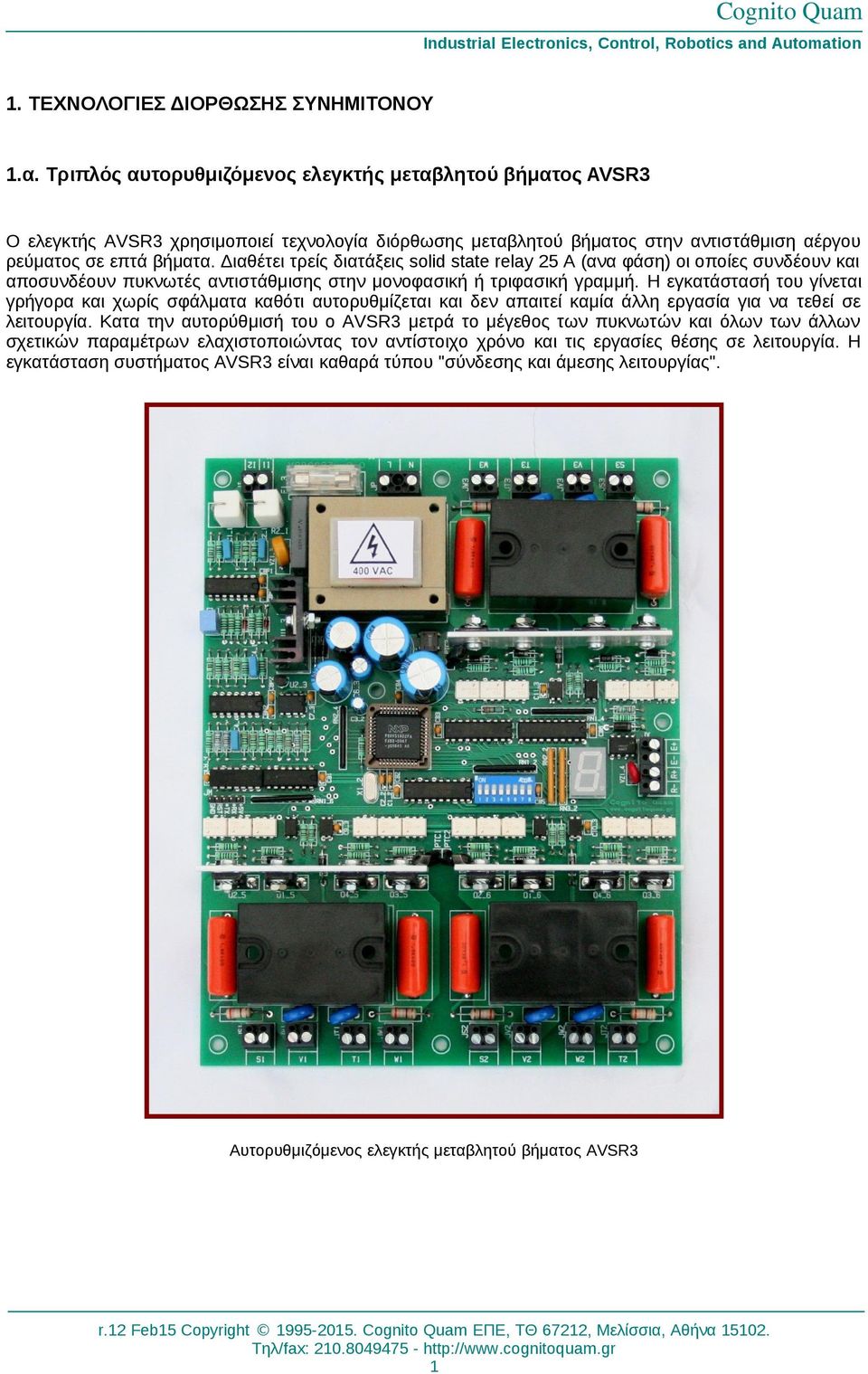

5 1. ΤΕΧΝΟΛΟΓΙΕΣ ΔΙΟΡΘΩΣΗΣ ΣΥΝΗΜΙΤΟΝΟΥ 1.α. Τριπλός αυτορυθμιζόμενος ελεγκτής μεταβλητού βήματος AVSR3 Ο ελεγκτής AVSR3 χρησιμοποιεί τεχνολογία διόρθωσης μεταβλητού βήματος στην αντιστάθμιση αέργου ρεύματος σε επτά βήματα. Διαθέτει τρείς διατάξεις solid state relay 25 Α (ανα φάση) οι οποίες συνδέουν και αποσυνδέουν πυκνωτές αντιστάθμισης στην μονοφασική ή τριφασική γραμμή. Η εγκατάστασή του γίνεται γρήγορα και χωρίς σφάλματα καθότι αυτορυθμίζεται και δεν απαιτεί καμία άλλη εργασία για να τεθεί σε λειτουργία. Κατα την αυτορύθμισή του ο AVSR3 μετρά το μέγεθος των πυκνωτών και όλων των άλλων σχετικών παραμέτρων ελαχιστοποιώντας τον αντίστοιχο χρόνο και τις εργασίες θέσης σε λειτουργία. Η εγκατάσταση συστήματος AVSR3 είναι καθαρά τύπου "σύνδεσης και άμεσης λειτουργίας". Αυτορυθμιζόμενος ελεγκτής μεταβλητού βήματος AVSR3 1

6 Η τεχνολογία μεταβλητού βήματος επιτρέπει την σύνδεση πυκνωτών αντιστάθμισης διαφόρων μεγεθών στην διόρθωση συνημιτόνου με πρακτικά οποιοδήποτε ελάχιστο βήμα και εύρος αντιστάθμισης. Κατα την λειτουργία του, ο ελεγκτής υπολογίζει το απαιτούμενο βήμα διόρθωσης και συνδέει τον συνδυασμό των πυκνωτών των οποίων το άθροισμα είναι ίσο ή εγγύτερο με το υπολογισμένο μέγεθος. Ο AVSR3 συνδέει μέχρι τρείς πυκνωτές και, όταν τα μεγέθη τους είναι δυαδικά πολλαπλάσια (x1, x2 και x4) του ελάχιστου απαιτούμενου βήματος, παρέχουν αντιστάθμιση επτά βημάτων. Μεταβλητό βήμα διόρθωσης Αυτορύθμιση Τροφοδοσία απο την γραμμή ή ξεχωριστή γραμμή ελέγχου Ζεύγος I/O εξωτερικού ελέγχου Μέτρηση ρεύματος Ανίχνευση του άεργου ρεύματος Διακόπτης solid state Συγχρονισμένη σύνδεση πυκνωτή Ρελαί παράκαμψης Περίοδος δειγματοληψίας Δοκιμή των διατάξεων ισχύος Ενδεικτικό LED ενός ψηφίου Μονωμένες διατάξεις ελέγχου Προστασία Χαρακτηριστικά AVSR3 Το βήμα διόρθωσης είναι οποιοσδήποτε συνδυασμός των οδηγουμένων πυκνωτών και επιτρέπει την υλοποίηση συστημάτων με έως επτά βήματα. Η λειτουργία αυτορύθμισης διορθώνει όλα τα εσωτερικά σφάλματα μέτρησης, ανιχνεύει την διαφορά φάσης του μετασχηματιστή ρεύματος και μετρά το μέγεθος κάθε πυκνωτή. Μετά την αυτορύθμιση δεν απαιτείται καμία άλλη επέμβαση ή επανασύνδεση. Η χωριστή, γαλβανικά μονωμένη τροφοδοσία ελέγχου επιτρέπει την απ' ευθείας τροφοδοσία απο την γραμμή ή απο γραμμή ανεξάρτητη απο το κύκλωμα ισχύος. Το ζεύγος εισόδου/εξόδου εξωτερικού ελέγχου επιτρέπει την ενσωμάτωση σε εξωτερικά εποπτικά συστήματα. Η είσοδος δέχεται την εξωτερική εντολή ενεργοποίησης και η έξοδος επιστρέφει την κατάσταση του συστήματος. Και οι δύο είναι προστατευμένες και γαλβανικά μονωμένες. Γίνεται με τυποποιημένο μετασχηματιστή ρεύματος με δευτερεύον 5 A. Η διαφορά φάσης του μετασχηματιστή ανιχνεύεται κατα την αυτορύθμιση και ο μετασχηματιστής μπορεί να τοποθετηθεί σε οποιαδήποτε φάση και κατεύθυνση. Το άεργο ρεύμα ανιχνεύεται μετρώντας την φάση και μέγεθος του φαινομένου ρεύματος. Η κάθε διάταξη solid state relay συνδέει τους πυκνωτές αντιστάθμισης στην γραμμή σε τακτά χρονικά διαστήματα δειγματοληψίας. Κάθε διάταξη προστατεύεται απο υπερθέρμανση η οποία συνήθως προκαλείται απο την αστοχία του ρελαί παράκαμψης. (Βλέπε παρακάτω). Η σύνδεση του κάθε πυκνωτή γίνεται οταν η τάση της γραμμής είναι ίση με αυτή του πυκνωτή ελαχιστοποιώντας το ρεύμα εισροής, αρμονικές, παράσιτα και την αντίστοιχη καταπόνησή του πυκνωτή διασφαλίζοντας την αξιοπιστία και μακρόχρονη λειτουργία του. Κάθε διάταξη σύνδεσης/αποσύνδεσης διαθέτει ρελαί παράκαμψης η οποία ελαχιστοποιεί τις θερμικές απώλειές της. Η αναπόφευκτη φθορά και αστοχία του ρελαί κατα το τέλος της ενεργού λειτουργίας του ενεργοποιεί την αντίστοιχη προστασία υπερθέρμανσης. Επιλέξιμη στον διακόπτη DIP μεταξύ 5, 10, 20 και 30 δευτερολέπτων. Ενεργοποιείται στον διακόπτη DIP και συνδέει όλους τους πυκνωτές για έλεγχο της κάθε διάταξης σύνδεσης/αποσύνδεσης. Το ενδεικτικό LED ενός ψηφίου προβάλλει την κατάσταση και μηνύματα του συστήματος. Οι γαλβανικά μονωμένες διατάξεις ελέγχου απο την γραμμή και τους πυκνωτές ενισχύουν την ασφαλή και αξιόπιστη λειτουργία της μονάδας. Προστασία απο υπερτάσεις, βυθίσεις, βραχυκυκλώματα και υπερθέρμανση. Η σύνδεση και αποσύνδεση γίνεται σε τακτικά χρονικά διαστήματα δειγματοληψίας που καθορίζονται στον διακόπτη DIP και είναι μεταξύ 5 και 30 δευτερολέπτων. Η απόκριση του AVSR3 επιτρέπει την χρήση του σε εφαρμογές αντιστάθμισης συχνά εκκινουμένων, χαμηλής διάρκειας και μεταβλητών φορτίων οπως ανελκυστήρες, μηχανικοί διάδρομοι και ταινειόδρομοι, συμπιεστές, αντλίες, ανεμιστήρες και φωτισμού επαγγελματικών χώρων. 2

7 Το μέγεθος κάθε πυκνωτή ανιχνεύεται και μετράται κατα την εγκατάσταση του AVSR3. Ο ελεγκτής διαθέτει λειτουργία αυτορύθμισης κατα την οποία ο AVSR3 διορθώνει όλα τα εσωτερικά σφάλματα μέτρησης, ανιχνεύει την διαφορά φάσης του μετασχηματιστή ρεύματος (έντασης) και μετράει τα μεγέθη των τριών πυκνωτών. Αυτές οι παράμετροι χρησιμοποιούνται μετά κατα την κανονική λειτουργία του ελεγκτή διασφαλίζοντας ακριβή, αποτελεσματική και αξιόπιστη λειτουργία. Η εγκατάσταση του AVSR3 γίνεται γρήγορα και χωρίς σφάλματα αφού, μετά την αυτορύθμιση, δεν απαιτείται καμία άλλη ενέργεια απο τον εγκαταστάτη. Τυπικό τριφασικό (ανω) και μονοφασικό (κάτω) σύστημα με τον αυτορυθμιζόμενο ελεγκτή μεταβλητού βήματος AVSR3. (Ο κωδικός ccc αναφέρεται στη τροφοδοσία ελέγχου και ο vvv στη γραμμή εγκατάστασης). Στο τριφασικό σύστημα ο AVSR3 τροφοδοτείται από ξεχωριστή γραμμή ελέγχου που οδηγεί ο μετασχηματιστής μόνωσης. Η διαφορά φάσης του μετασχηματιστή ρεύματος (CT) ανιχνεύεται κατα την αυτορύθμιση και έτσι ο CT μπορεί να τοποθετηθεί σε οποιαδήποτε φάση. Στην περίπτωση που υπάρχει σημαντική παραμόρφωση απο αρμονικές οι πυκνωτές πρέπει να προστατευθούν με αντίστοιχα πηνία αποσυντονισμού. 3

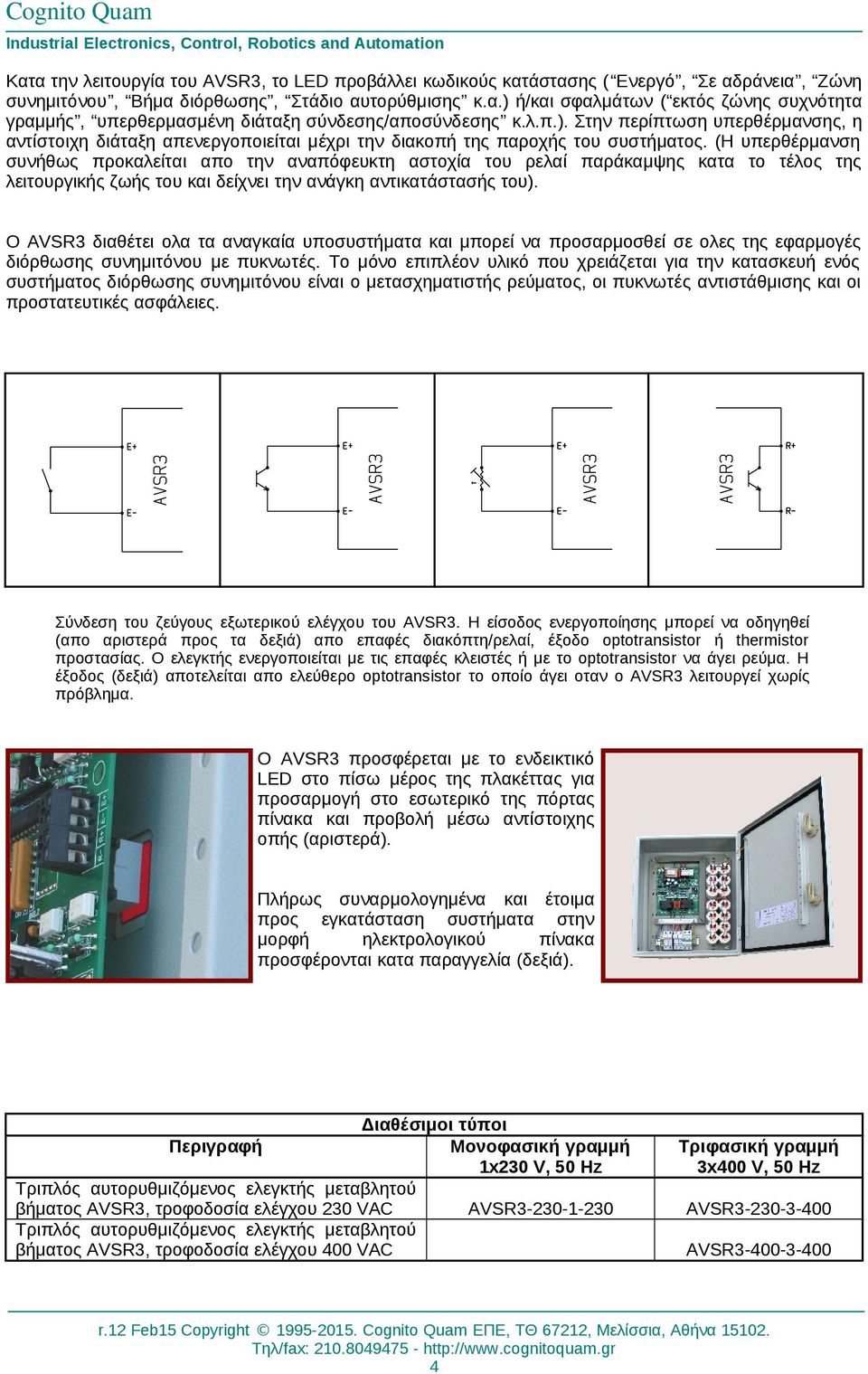

8 Κατα την λειτουργία του AVSR3, το LED προβάλλει κωδικούς κατάστασης ( Ενεργό, Σε αδράνεια, Ζώνη συνημιτόνου, Βήμα διόρθωσης, Στάδιο αυτορύθμισης κ.α.) ή/και σφαλμάτων ( εκτός ζώνης συχνότητα γραμμής, υπερθερμασμένη διάταξη σύνδεσης/αποσύνδεσης κ.λ.π.). Στην περίπτωση υπερθέρμανσης, η αντίστοιχη διάταξη απενεργοποιείται μέχρι την διακοπή της παροχής του συστήματος. (Η υπερθέρμανση συνήθως προκαλείται απο την αναπόφευκτη αστοχία του ρελαί παράκαμψης κατα το τέλος της λειτουργικής ζωής του και δείχνει την ανάγκη αντικατάστασής του). Ο AVSR3 διαθέτει ολα τα αναγκαία υποσυστήματα και μπορεί να προσαρμοσθεί σε ολες της εφαρμογές διόρθωσης συνημιτόνου με πυκνωτές. Το μόνο επιπλέον υλικό που χρειάζεται για την κατασκευή ενός συστήματος διόρθωσης συνημιτόνου είναι ο μετασχηματιστής ρεύματος, οι πυκνωτές αντιστάθμισης και οι προστατευτικές ασφάλειες. Σύνδεση του ζεύγους εξωτερικού ελέγχου του AVSR3. Η είσοδος ενεργοποίησης μπορεί να οδηγηθεί (απο αριστερά προς τα δεξιά) απο επαφές διακόπτη/ρελαί, έξοδο optotransistor ή thermistor προστασίας. Ο ελεγκτής ενεργοποιείται με τις επαφές κλειστές ή με το optotransistor να άγει ρεύμα. Η έξοδος (δεξιά) αποτελείται απο ελεύθερο optotransistor το οποίο άγει οταν ο AVSR3 λειτουργεί χωρίς πρόβλημα. Ο AVSR3 προσφέρεται με το ενδεικτικό LED στο πίσω μέρος της πλακέττας για προσαρμογή στο εσωτερικό της πόρτας πίνακα και προβολή μέσω αντίστοιχης οπής (αριστερά). Πλήρως συναρμολογημένα και έτοιμα προς εγκατάσταση συστήματα στην μορφή ηλεκτρολογικού πίνακα προσφέρονται κατα παραγγελία (δεξιά). Περιγραφή Τριπλός αυτορυθμιζόμενος ελεγκτής βήματος AVSR3, τροφοδοσία ελέγχου Τριπλός αυτορυθμιζόμενος ελεγκτής βήματος AVSR3, τροφοδοσία ελέγχου Διαθέσιμοι τύποι Μονοφασική γραμμή 1x230 V, 50 Hz μεταβλητού 230 VAC AVSR μεταβλητού 400 VAC Τριφασική γραμμή 3x400 V, 50 Hz AVSR AVSR

9 1.β. Ελεγκτής μεταβλητού βήματος διόρθωσης συνημιτόνου VSPFC Ο ελεγκτής μεταβλητού βήματος VSPFC οδηγεί πυκνωτές αντιστάθμισης διαφόρων μεγεθών στην διόρθωση συνημιτόνου με πρακτικά οποιοδήποτε ελάχιστο βήμα και εύρος αντιστάθμισης. Κατα την λειτουργία του, ο ελεγκτής υπολογίζει το απαιτούμενο βήμα διόρθωσης και συνδέει τον συνδυασμό των πυκνωτών των οποίων το άθροισμα είναι ίσο ή εγγύτερο με το υπολογισμένο μέγεθος. Για παράδειγμα, τέσσερεις πυκνωτές με πολλαπλάσια μεγέθη x5, x2, x2 και x1 του ελάχιστου επιθυμητού βήματος παρέχουν μία δεκαπλάσια ζώνη αντιστάθμισης και λειτουργούν σαν ένα τυπικό σύστημα δέκα βημάτων. Το μέγιστο εύρος αντιστάθμισης που μπορεί να πραγματοποιηθεί με έναν VSPFC γίνεται οταν όλες οι έξοδοι ελέγχου οδηγούν ένα δυαδικό σύστημα πυκνωτών (x1, x2, x4, x8.. x2048) και ισούται με 4095 βήματα. Μεταβλητό βήμα διόρθωσης Λειτουργία διόρθωσης ή αντιστάθμισης Σύνδεση Δώδεκα είσοδοι και έξοδοι Χρήση μιας εξόδου για οδήγηση ανεμιστήρα Μέτρηση ρεύματος με ανίχνευση φάσης Σειριακή θύρα δύο τύπων Λειτουργικό χειριστήριο Πλήρως προγραμματιζόμενος Υπολογίζει και παρέχει ολα τα σχετικά μεγέθη Πλήρης ενσωμάτωση σε συστήματα ελέγχου Απλή και αυτόνομη λειτουργία Διαστάσεις DIN Ο ελεγκτής μεταβλητού βήματος διόρθωσης συνημιτόνου VSPFC Χαρακτηριστικά ελεγκτή VSPFC Το βήμα διόρθωσης είναι οποιοσδήποτε συνδυασμός των οδηγουμένων πυκνωτών στην υλοποίηση συστημάτων με έως 4095 βήματα. Λειτουργεί με διόρθωση συνημιτόνου ή αντιστάθμιση αέργου ανάλογα με την θέση του μετασχηματιστή ρεύματος (CT), στη γραμμή ή στο φορτίο. Μονοφασική ή τριφασική σύνδεση. Δώδεκα είσοδοι και έξοδοι για την οδήγηση αντίστοιχου αριθμού πυκνωτών με ομαδική ή ιδιαίτερη, ανα πυκνωτή, διαχείριση σφάλματος. Μια απο τις εξόδους μπορεί να οδηγήσει ανεμιστήρα ανάλογα με το συνολικό μέγεθος διόρθωσης των συνδεμένων πυκνωτών. Το δευτερεύον ρεύμα του μετασχηματιστή ρεύματος (έως 5A) αναλύεται σε φαινόμενο και εντός φάσης με την γραμμή τροφοδοσίας του VSPFC. Σειριακή θύρα δύο τύπων για απλή επικοινωνία (EIA-RS-232) και για σύνδεση σε δίκτυο EIA(RS)485. Οθόνη LED πέντε ψηφίων και τέσσερεις διακόπτες προστατευμένη κατα IP54 με πολυεστερική μεμβράνη. Πλήρως προγραμματιζόμενες παράμετροι και λειτουργίες καθορίζονται μέσω της σειριακής θύρας ή του χειριστηρίου στην πρόσοψη του ελεγκτή. Υπολογίζει ολα τα σχετικά μεγέθη με το συνημίτονο της εγκατάστασης ασχέτως λειτουργίας (διόρθωση ή αντιστάθμιση) και εφαρμογής (μονοφασική ή τριφασική) για την γραμμή και το φορτίο. Πλήρης ενσωμάτωση σε δίκτυα Quamatic ή παρόμοια (οπως Modbus) και άλλα εποπτικά συστήματα μέσω προκαθορισμένου ζεύγους εισόδου/εξόδου. Απλή, αυτόνομη και μη-επανδρωμένη λειτουργία με χειρισμό απο μηεξειδικευμένο προσωπικό. Τυποποιημένες διαστάσεις πρόσοψης κατά DIN

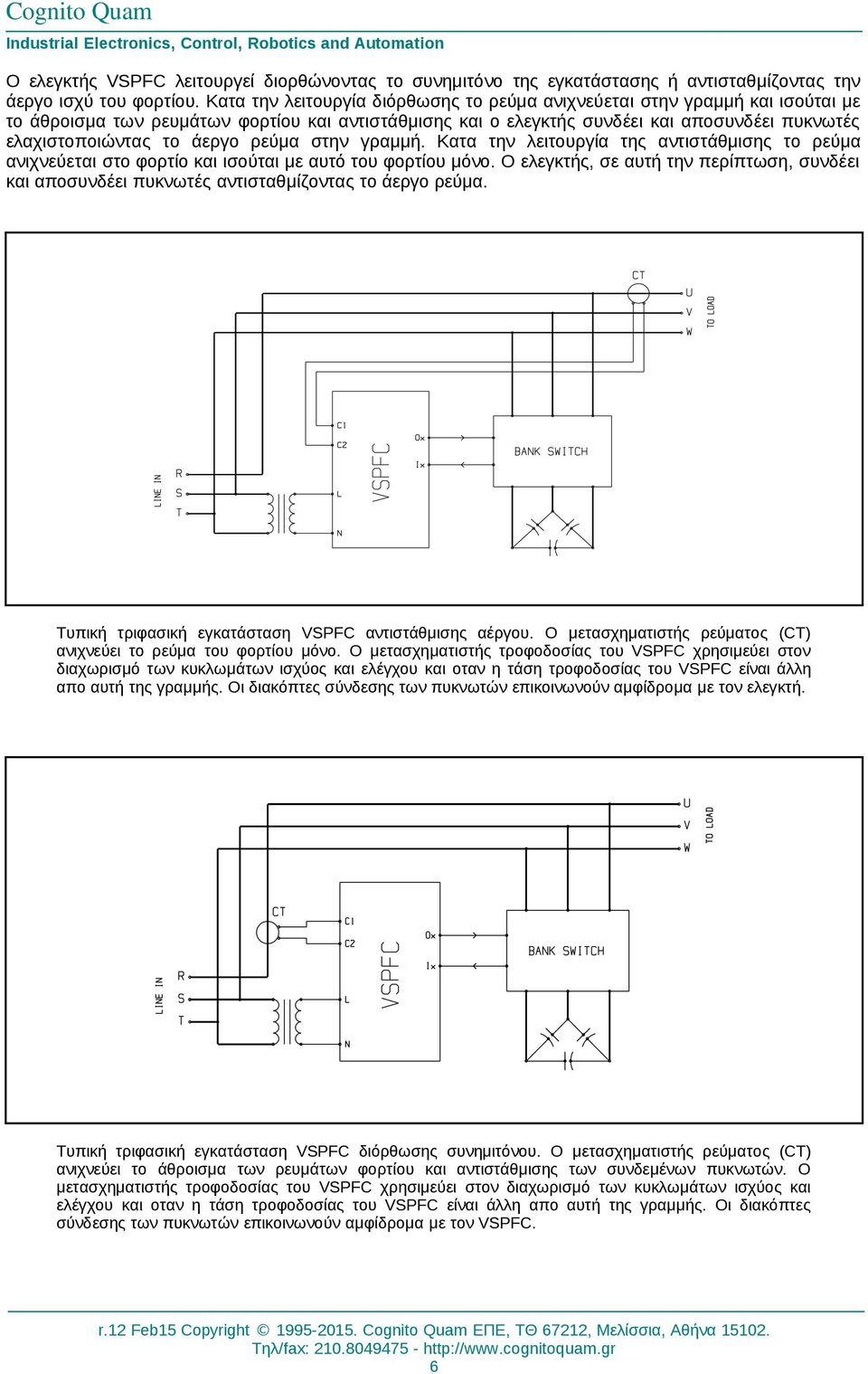

10 Ο ελεγκτής VSPFC λειτουργεί διορθώνοντας το συνημιτόνο της εγκατάστασης ή αντισταθμίζοντας την άεργο ισχύ του φορτίου. Κατα την λειτουργία διόρθωσης το ρεύμα ανιχνεύεται στην γραμμή και ισούται με το άθροισμα των ρευμάτων φορτίου και αντιστάθμισης και ο ελεγκτής συνδέει και αποσυνδέει πυκνωτές ελαχιστοποιώντας το άεργο ρεύμα στην γραμμή. Κατα την λειτουργία της αντιστάθμισης το ρεύμα ανιχνεύεται στο φορτίο και ισούται με αυτό του φορτίου μόνο. Ο ελεγκτής, σε αυτή την περίπτωση, συνδέει και αποσυνδέει πυκνωτές αντισταθμίζοντας το άεργο ρεύμα. Τυπική τριφασική εγκατάσταση VSPFC αντιστάθμισης αέργου. Ο μετασχηματιστής ρεύματος (CT) ανιχνεύει το ρεύμα του φορτίου μόνο. Ο μετασχηματιστής τροφοδοσίας του VSPFC χρησιμεύει στον διαχωρισμό των κυκλωμάτων ισχύος και ελέγχου και οταν η τάση τροφοδοσίας του VSPFC είναι άλλη απο αυτή της γραμμής. Οι διακόπτες σύνδεσης των πυκνωτών επικοινωνούν αμφίδρομα με τον ελεγκτή. Τυπική τριφασική εγκατάσταση VSPFC διόρθωσης συνημιτόνου. Ο μετασχηματιστής ρεύματος (CT) ανιχνεύει το άθροισμα των ρευμάτων φορτίου και αντιστάθμισης των συνδεμένων πυκνωτών. Ο μετασχηματιστής τροφοδοσίας του VSPFC χρησιμεύει στον διαχωρισμό των κυκλωμάτων ισχύος και ελέγχου και οταν η τάση τροφοδοσίας του VSPFC είναι άλλη απο αυτή της γραμμής. Οι διακόπτες σύνδεσης των πυκνωτών επικοινωνούν αμφίδρομα με τον VSPFC. 6

11 Τυπική μονοφασική εγκατάσταση VSPFC αντιστάθμισης αέργου. Ο μετασχηματιστής ρεύματος (CT) ανιχνεύει το ρεύμα του φορτίου μόνο. Ο μετασχηματιστής τροφοδοσίας του VSPFC χρησιμεύει στον διαχωρισμό των κυκλωμάτων ισχύος και ελέγχου και οταν η τάση τροφοδοσίας του VSPFC είναι άλλη απο αυτή της γραμμής. Οι διακόπτες σύνδεσης των πυκνωτών επικοινωνούν αμφίδρομα με τον ελεγκτή. Οι έξοδοι του VSPFC αποτελούνται απο optotransistor 24 VDC με κοινό εκπομπό για σύνδεση τύπου NPN (current sink). Είναι προστατευμένες απο υπερτάσεις και είναι γαλβανικά μονωμένες απο το τροφοδοτικό και τις άλλες διατάξεις του ελεγκτή. Απ` ευθείας σύνδεση VSPFC με διακόπτη πυκνωτών αντιστάθμισης CACSW. Ο διακόπτης CACSW οδηγείται απο τον ελεγκτή VSPFC και, εκτός απο την σύνδεση/αποσύνδεση των πυκνωτών, ανιχνεύει την κατάσταση των ασφαλειών τήξεως και οδηγεί την έξοδό του "Ready" ανάλογα. 7

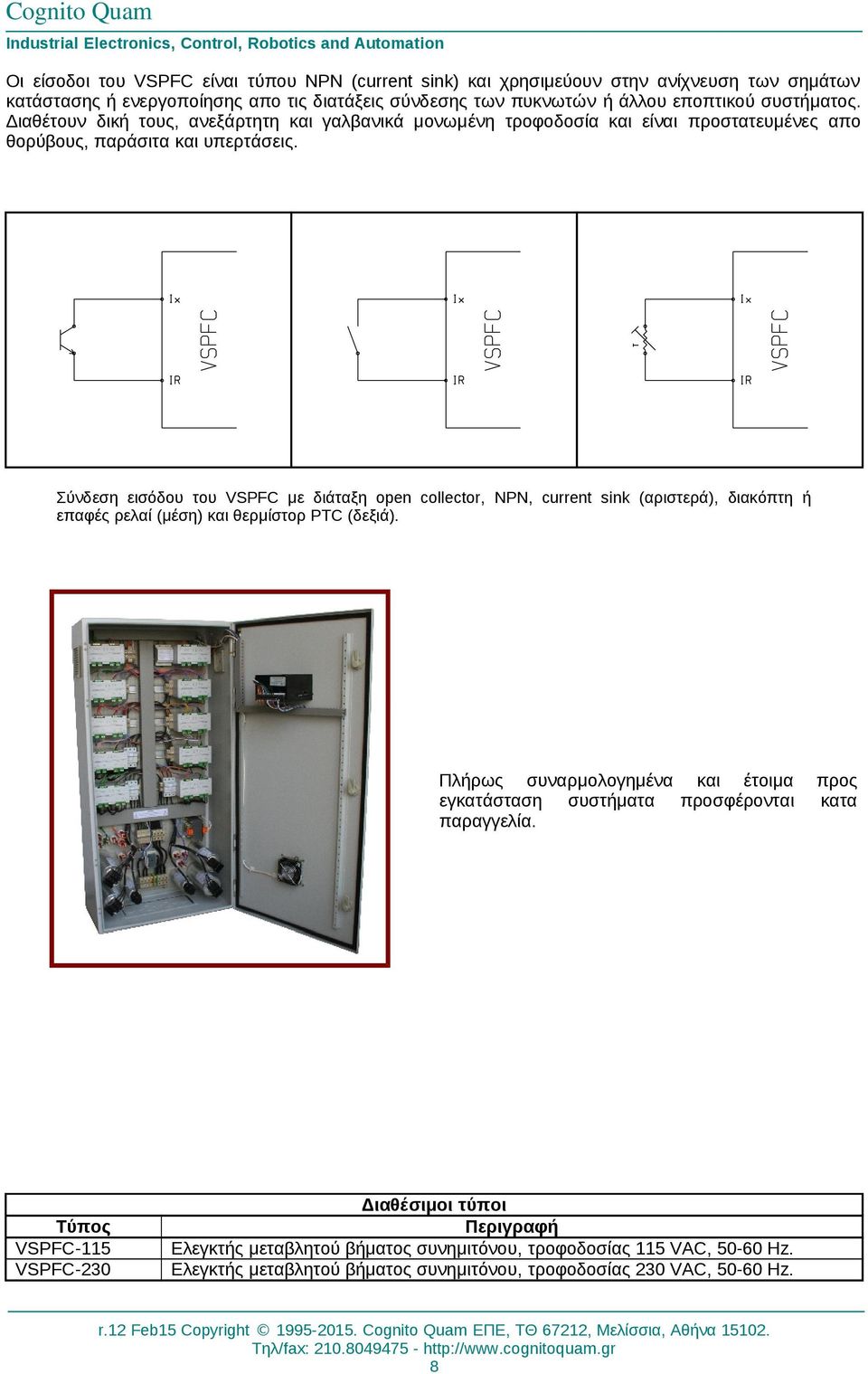

12 Οι είσοδοι του VSPFC είναι τύπου NPN (current sink) και χρησιμεύουν στην ανίχνευση των σημάτων κατάστασης ή ενεργοποίησης απο τις διατάξεις σύνδεσης των πυκνωτών ή άλλου εποπτικού συστήματος. Διαθέτουν δική τους, ανεξάρτητη και γαλβανικά μονωμένη τροφοδοσία και είναι προστατευμένες απο θορύβους, παράσιτα και υπερτάσεις. Σύνδεση εισόδου του VSPFC με διάταξη open collector, NPN, current sink (αριστερά), διακόπτη ή επαφές ρελαί (μέση) και θερμίστορ PTC (δεξιά). Πλήρως συναρμολογημένα και έτοιμα εγκατάσταση συστήματα προσφέρονται παραγγελία. Τύπος VSPFC-115 VSPFC-230 Διαθέσιμοι τύποι Περιγραφή Ελεγκτής μεταβλητού βήματος συνημιτόνου, τροφοδοσίας 115 VAC, Hz. Ελεγκτής μεταβλητού βήματος συνημιτόνου, τροφοδοσίας 230 VAC, Hz. 8 προς κατα

13 1.γ. Ελεγκτής δυναμικής διόρθωσης συνημιτόνου PFC1 Ο ελεγκτής PFC1 μετρά την διαφορά φάσης μεταξύ του ρεύματος και της τάσης σε ένα μονοφασικό ή τριφασικό σύστημα και ενεργοποιεί διαδοχικά τις τρείς εξόδους του στην σύνδεση και αποσύνδεση πυκνωτών ελαχιστοποίησης της αέργου ισχύος. Το ρεύμα μετράται με μετασχηματιστή ρεύματος σε μια απο τις φάσεις του συστήματος και η διάρκεια της μέτρησης είναι επιλέξιμη μεταξύ 1 και 15 δευτερολέπτων. Η μεγάλη ταχύτητα αντίδρασης του PFC1 επιτρέπει την χρήση του σε εφαρμογές συχνά εκκινουμένων, χαμηλής διάρκειας και μεταβλητών φορτίων οπως: ανελκυστήρες, μηχανικοί διάδρομοι, αντλίες και ανεμιστήρες. Ο ελεγκτής PFC1 Ο PFC1 είναι πλήρως προστατευμένος, ελέγχεται με μικροεπεξεργαστή και εγκαθίσταται προσαρμόζεται εύκολα σε κάθε εφαρμογή διόρθωσης συνημιτόνου με πυκνωτές. και Ο ελεγκτής είναι ενεργοποιημένος οταν η είσοδος εξωτερικού ελέγχου είναι ενεργοποιημένη και όσο το ρεύμα στο δευτερεύον του μετασχηματιστή είναι μεγαλύτερο απο 0,5 A (10 % του μεγίστου). Κατα την ενεργοποίηση οι έξοδοι παίρνουν την κατάσταση που ορίζεται στον διακόπτη DIP μέχρι την ολοκλήρωση της πρώτης μέτρησης. Οι έξοδοι παραμένουν αμετάβλητες οσο το συνημίτονο της διαφοράς φάσης είναι μεγαλύτερο του 0,95. Οι ενεργοποιημένες έξοδοι αυξάνονται διαδοχικά οσο το συνημίτονο είναι μικρότερο του 0,95 και η διαφορά φάσης θετική (επαγωγικό φορτίο) και έχει εκπνεύσει ο χρόνος προστασίας εκφόρτισης των πυκνωτών. Οι έξοδοι μειώνονται διαδοχικά οσο το συνημίτονο είναι μικρότερο του 0,95 και η διαφορά φάσης αρνητική (χωρητικό φορτίο). 9

14 Σύνδεση γραμμής Μέτρηση ρεύματος Οριο ενεργοποίησης Εξοδος τριών βημάτων Δύο τύποι γαλβανικά μονωμένης εξόδου Είσοδος εξωτερικού ελέγχου Διάρκεια μέτρησης Αρχική κατάσταση εξόδου Κατάσταση DIP Οθόνη 4 LED Διαχειριζόμενα σφάλματα Σφάλμα φάσης Προστασία πυκνωτών Προστασίες ελεγκτή Κουτί Χαρακτηριστικά ελεγκτή PFC1 Προς τις φάσεις μόνο, χωρίς ουδέτερο για την τριφασική έκδοση. Με μετασχηματιστή ρεύματος με δευτερεύον 5 A. 0,5 A στο δευτερεύον του μετασχηματιστή ρεύματος (10 % του μεγίστου). Διασφαλίζει αξιόπιστη και ανεπιρρέαστη απο θορύβους λειτουργία. Συνδέει ή αποσυνδέει διαδοχικά τους πυκνωτές διόρθωσης ανάλογα με το αποτέλεσμα της κάθε μέτρησης. Για κατ ευθείαν οδήγηση διάταξης solid state relay (SSR) με 24 VDC ή/και με επαφές ρελέ για την οδήγηση φορτίων με μεγαλύτερες τάσεις ελέγχου οπως τριφασικά ρελέ. Ο ελεγκτής μπορεί να ενεργοποιείται και απενεργοποιείται απο εξωτερική διάταξη (πχ PLC) ή προστατευτικό αισθητήριο θερμοκρασίας. Επιλέξιμη στον διακόπτη DIP μεταξύ 1, 3, 5 και 15 δευτερολέπτων. Επιλέξιμη στον διακόπτη DIP. Οι επιλεγμένες έξοδοι ενεργοποιούνται κατα την εκκίνηση του ελεγκτή μέχρι την ολοκλήρωση της πρώτης μέτρησης. Διαβάζεται σε κάθε ενεργοποίηση. Προβάλλει την μετρούμενη άεργο ισχύ και την κατάσταση του ελεγκτή. Αντίστροφη σύνδεση μετασχηματιστή ρεύματος, λάθος σύνδεση φάσης R, εκτός περιοχής συχνότητα γραμμής (45-66 Hz) και σφάλματα γραμμής. Οι έξοδοι απενεργοποιούνται μέχρι την έκλειψη της αιτίας του σφάλματος. Το σφάλμα φάσης του μετασχηματιστή ρεύματος διορθώνεται με προγραμματιζόμενη παράμετρο. Ο χρόνος προστασίας διασφαλίζει την πλήρη εκφόρτιση των πυκνωτών πριν απο μια πιθανή επανασύνδεσή τους. Οι είσοδοι γραμμής προστατεύονται απο υπερτάσεις και σφάλματα. Οι έξοδοι 24 VDC προστατεύονται απο υπερτάσεις και υπερφόρτωση. Πλαστικό κουτί διαστάσεων 157x90x58 mm, στερεώνεται σε ράγα DIN. Τυπικό σύστημα διόρθωσης συνημιτόνου με τριφασικό ελεγκτή PFC1 (παρουσιάζεται μόνο μία ομάδα πυκνωτών, οι άλλες δύο συνδέονται με τον ίδιο τρόπο). Ο διακόπτης σύνδεσης/αποσύνδεσης των πυκνωτών μπορεί να είναι μία διάταξη με SSR ή τριφασικό ρελέ. 10

15 Τυπικό σύστημα διόρθωσης συνημιτόνου με μονοφασικό ελεγκτή PFC1 (παρουσιάζεται μόνο μία ομάδα πυκνωτών, οι άλλες δύο συνδέονται με τον ίδιο τρόπο). Ο διακόπτης σύνδεσης/αποσύνδεσης των πυκνωτών μπορεί να είναι μία διάταξη με SSR ή τριφασικό ρελέ. Κάθε έξοδος 24 VDC περιορίζεται στην παροχή ρεύματος με 210 Ohm και προστατεύεται απο υπερτάσεις και επαγωγικά ρεύματα. Μπορεί να οδηγήσει τρία SSR (ένα σε κάθε φάση) συνδεμένα σε σειρά με ρεύμα ελέγχου 20 ma. Τυπική οδήγηση SSR απο έξοδο 24 VDC. Κάθε SSR πρέπει να είναι συγχρονιζόμενου τύπου (zero crossing). Με αυτό τον τρόπο οι πυκνωτές συνδέονται οταν η τάση τους είναι ίση με αυτή της γραμμής και δεν δημιουργείται ρεύμα εισροής που καταπονεί τους πυκνωτές και είναι αιτία πρώιμης αστοχίας τους. Οι αντιστάσεις εκφόρτισης έχουν σκοπό μονο την προστασία απο ηλεκτροπληξία και μπορούν να έχουν οποιαδήποτε τιμή που ελαχιστοποιεί την παραγώμενη θερμότητα κατα την σύνδεση των πυκνωτών στην γραμμή. 11

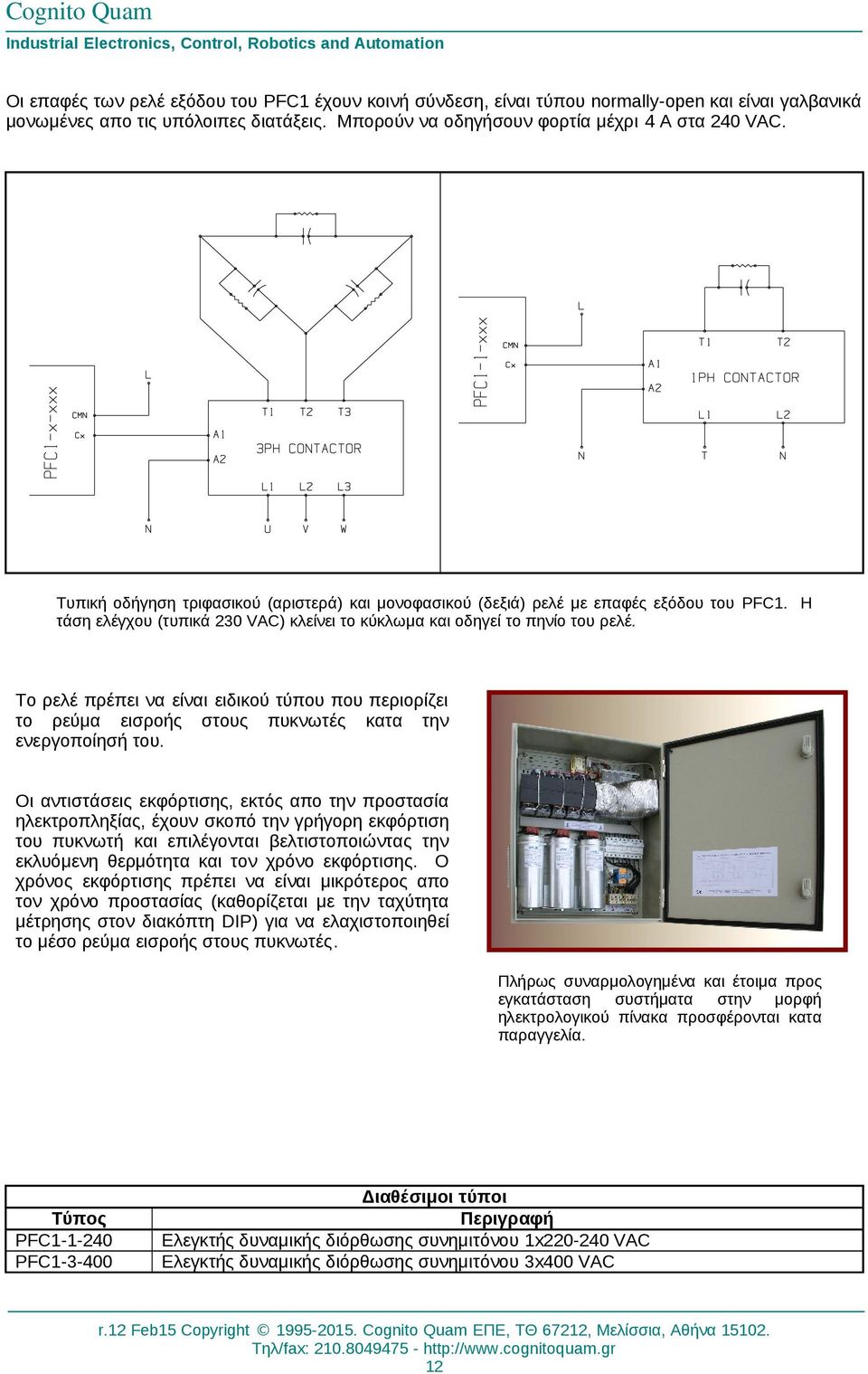

16 Οι επαφές των ρελέ εξόδου του PFC1 έχουν κοινή σύνδεση, είναι τύπου normally-open και είναι γαλβανικά μονωμένες απο τις υπόλοιπες διατάξεις. Μπορούν να οδηγήσουν φορτία μέχρι 4 A στα 240 VAC. Τυπική οδήγηση τριφασικού (αριστερά) και μονοφασικού (δεξιά) ρελέ με επαφές εξόδου του PFC1. Η τάση ελέγχου (τυπικά 230 VAC) κλείνει το κύκλωμα και οδηγεί το πηνίο του ρελέ. Το ρελέ πρέπει να είναι ειδικού τύπου που περιορίζει το ρεύμα εισροής στους πυκνωτές κατα την ενεργοποίησή του. Οι αντιστάσεις εκφόρτισης, εκτός απο την προστασία ηλεκτροπληξίας, έχουν σκοπό την γρήγορη εκφόρτιση του πυκνωτή και επιλέγονται βελτιστοποιώντας την εκλυόμενη θερμότητα και τον χρόνο εκφόρτισης. Ο χρόνος εκφόρτισης πρέπει να είναι μικρότερος απο τον χρόνο προστασίας (καθορίζεται με την ταχύτητα μέτρησης στον διακόπτη DIP) για να ελαχιστοποιηθεί το μέσο ρεύμα εισροής στους πυκνωτές. Πλήρως συναρμολογημένα και έτοιμα προς εγκατάσταση συστήματα στην μορφή ηλεκτρολογικού πίνακα προσφέρονται κατα παραγγελία. Τύπος PFC PFC Διαθέσιμοι τύποι Περιγραφή Ελεγκτής δυναμικής διόρθωσης συνημιτόνου 1x VAC Ελεγκτής δυναμικής διόρθωσης συνημιτόνου 3x400 VAC 12

17 1.δ. Απλός (RCCS1) και τριπλός (RCCS3) αντισταθμιστής αέργου ρεύματος Οι αντισταθμιστές RCCSx μετρούν το άεργο ρεύμα σε μονοφασική ή τριφασική γραμμή και ενεργοποιούν μία (RCCS1) ή τρείς (RCCS3) διατάξεις solid state relay (SSR) 8 A οι οποίες συνδέουν και αποσυνδέουν πυκνωτές αντιστάθμισης στην γραμμή. Το ρεύμα μετράται με ένα μετασχηματιστή ρεύματος (CT) στην μία απο τις τρείς φάσεις και η δειγματοληπτική περίοδος επιλέγεται μεταξύ 4 και 32 δευτερολέπτων. Η ταχεία απόκριση των RCCSx επιτρέπει την χρήση τους σε εφαρμογές συχνά εκκινουμένων, χαμηλής διάρκειας και μεταβλητών φορτίων οπως ανελκυστήρες, μηχανικοί διάδρομοι, αντλίες και ανεμιστήρες. Ο αντισταθμιστής RCCS1 v1.1 Η κάθε διάταξη σύνδεσης ενεργοποιείται όταν το μετρούμενο άεργο ρεύμα είναι μεγαλύτερο απο την αντίστοιχη τιμή στο ποτενσιόμετρο ενεργοποίησης. Η ενεργοποίηση και απενεργοποίηση της κάθε διάταξης γίνεται σε τακτικά χρονικά διαστήματα δειγματοληψίας που καθορίζονται στον διακόπτη DIP. Οι αντισταθμιστές RCCSx είναι πλήρως προστατευμένες, ψηφιακά ελεγχόμενες μονάδες, των οποίων η εγκατάσταση είναι απλή και εύκολα προσαρμόσιμη σε εφαρμογές ελέγχου άεργου ισχύος. Το μόνο εξωτερικό υλικό που χρειάζεται για την κατασκευή ενός συστήματος διόρθωσης συνημιτόνου είναι ο μετασχηματιστής ρεύματος και οι πυκνωτές αντιστάθμισης. 13

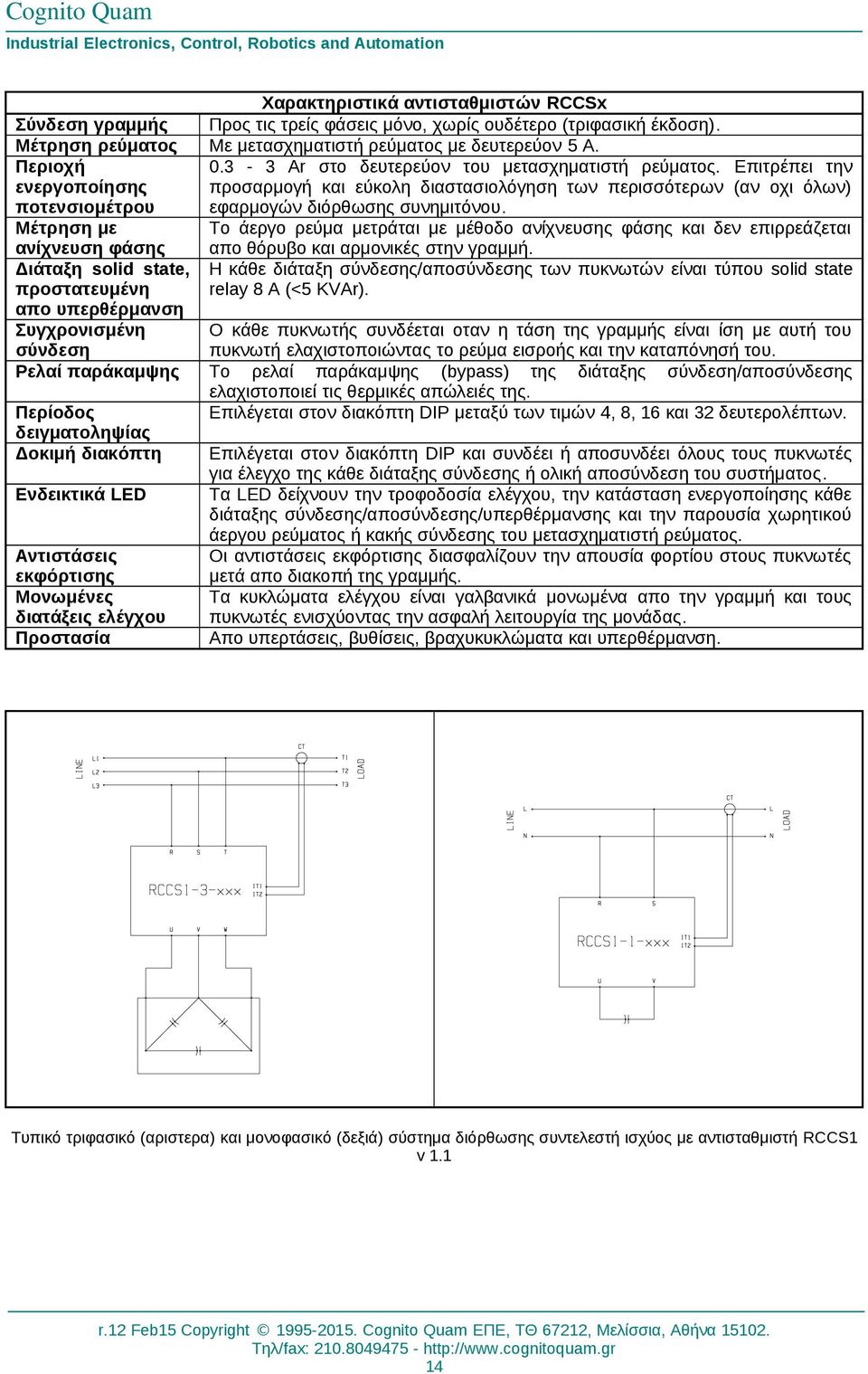

18 Σύνδεση γραμμής Μέτρηση ρεύματος Περιοχή ενεργοποίησης ποτενσιομέτρου Μέτρηση με ανίχνευση φάσης Διάταξη solid state, προστατευμένη απο υπερθέρμανση Συγχρονισμένη σύνδεση Ρελαί παράκαμψης Περίοδος δειγματοληψίας Δοκιμή διακόπτη Ενδεικτικά LED Αντιστάσεις εκφόρτισης Μονωμένες διατάξεις ελέγχου Προστασία Χαρακτηριστικά αντισταθμιστών RCCSx Προς τις τρείς φάσεις μόνο, χωρίς ουδέτερο (τριφασική έκδοση). Με μετασχηματιστή ρεύματος με δευτερεύον 5 A Ar στο δευτερεύον του μετασχηματιστή ρεύματος. Επιτρέπει την προσαρμογή και εύκολη διαστασιολόγηση των περισσότερων (αν οχι όλων) εφαρμογών διόρθωσης συνημιτόνου. Το άεργο ρεύμα μετράται με μέθοδο ανίχνευσης φάσης και δεν επιρρεάζεται απο θόρυβο και αρμονικές στην γραμμή. Η κάθε διάταξη σύνδεσης/αποσύνδεσης των πυκνωτών είναι τύπου solid state relay 8 A (<5 KVAr). Ο κάθε πυκνωτής συνδέεται οταν η τάση της γραμμής είναι ίση με αυτή του πυκνωτή ελαχιστοποιώντας το ρεύμα εισροής και την καταπόνησή του. Το ρελαί παράκαμψης (bypass) της διάταξης σύνδεση/αποσύνδεσης ελαχιστοποιεί τις θερμικές απώλειές της. Επιλέγεται στον διακόπτη DIP μεταξύ των τιμών 4, 8, 16 και 32 δευτερολέπτων. Επιλέγεται στον διακόπτη DIP και συνδέει ή αποσυνδέει όλους τους πυκνωτές για έλεγχο της κάθε διάταξης σύνδεσης ή ολική αποσύνδεση του συστήματος. Τα LED δείχνουν την τροφοδοσία ελέγχου, την κατάσταση ενεργοποίησης κάθε διάταξης σύνδεσης/αποσύνδεσης/υπερθέρμανσης και την παρουσία χωρητικού άεργου ρεύματος ή κακής σύνδεσης του μετασχηματιστή ρεύματος. Οι αντιστάσεις εκφόρτισης διασφαλίζουν την απουσία φορτίου στους πυκνωτές μετά απο διακοπή της γραμμής. Τα κυκλώματα ελέγχου είναι γαλβανικά μονωμένα απο την γραμμή και τους πυκνωτές ενισχύοντας την ασφαλή λειτουργία της μονάδας. Απο υπερτάσεις, βυθίσεις, βραχυκυκλώματα και υπερθέρμανση. Τυπικό τριφασικό (αριστερα) και μονοφασικό (δεξιά) σύστημα διόρθωσης συντελεστή ισχύος με αντισταθμιστή RCCS1 v

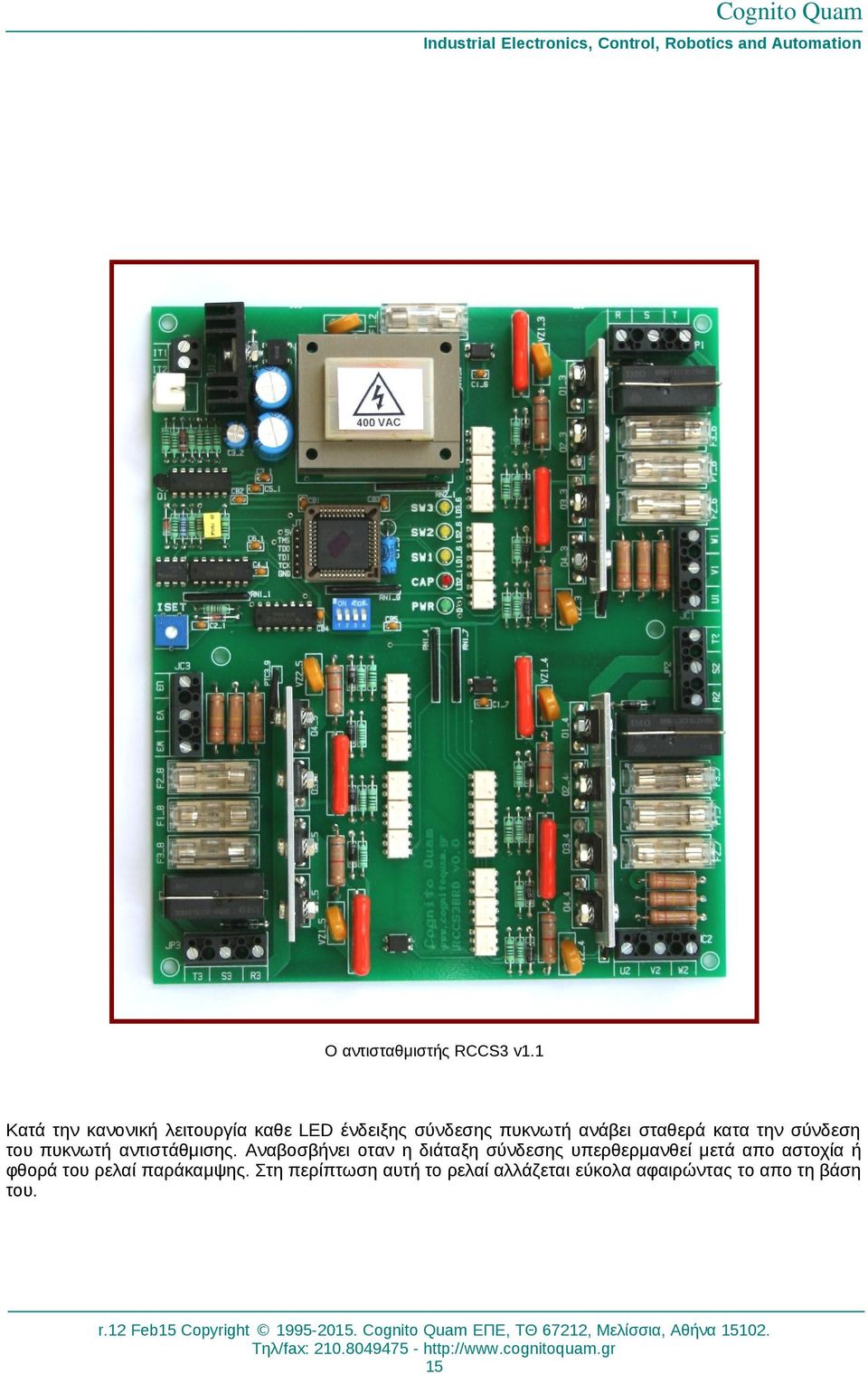

19 Ο αντισταθμιστής RCCS3 v1.1 Κατά την κανονική λειτουργία καθε LED ένδειξης σύνδεσης πυκνωτή ανάβει σταθερά κατα την σύνδεση του πυκνωτή αντιστάθμισης. Αναβοσβήνει οταν η διάταξη σύνδεσης υπερθερμανθεί μετά απο αστοχία ή φθορά του ρελαί παράκαμψης. Στη περίπτωση αυτή το ρελαί αλλάζεται εύκολα αφαιρώντας το απο τη βάση του. 15

20 Τυπικό τριφασικό (ανω) και μονοφασικό (κάτω) σύστημα διόρθωσης συντελεστή ισχύος με αντισταθμιστή RCCS3 v1.1 Τύπος RCCS RCCS RCCS RCCS Διαθέσιμοι τύποι Περιγραφή Απλός αντισταθμιστής αέργου ρεύματος 1x230 VAC Τριπλός αντισταθμιστής αέργου ρεύματος 1x230 VAC Απλός αντισταθμιστής αέργου ρεύματος 3x400 VAC Τριπλός αντισταθμιστής αέργου ρεύματος 3x400 VAC 16

21 1.ε. Ελεγκτής αέργου ρεύματος RCCx-xxx Ο ελεγκτής αέργου ρεύματος RCCx ανιχνεύει το άεργο ρεύμα μιας μονοφασικής ή τριφασικής εγκατάστασης και ενεργοποιεί ρελαί εξόδου όταν το μετρούμενο ρεύμα είναι πάνω απο το προκαθορισμένο όριο. Με αυτό τον τρόπο χρησιμοποιείται σε συστήματα διόρθωσης συνημιτόνου δίνοντας την εντολή σύνδεσης και αποσύνδεσης των πυκνωτών αντιστάθμισης. Η εγκατάστασή του είναι απλή και εύκολα προσαρμόσιμη σε όλες τις εφαρμογές ελέγχου άεργου ισχύος. Ελεγκτής αέργου ρεύματος RCC3x Ο ελεγκτής RCC μετράει το άεργο ρεύμα σε μονοφασική γραμμή 1x230 VAC (έκδοση RCC1-230) ή τριφασική γραμμή 3x400 VAC (έκδοση RCC3-400) και κλείνει τις επαφές του ρελαί εξόδου όταν το ρεύμα είναι πάνω απο την τιμή ενεργοποίησης. Το ρεύμα μετράται με ένα μετασχηματιστή ρεύματος (CT) σε μία απο τις φάσεις με μέγιστο χρόνο απόκρισης 30 δευτερολέπτων και η τιμή ενεργοποίησης καθορίζεται στο αντίστοιχο ποτενσιόμετρο. Η ταχεία απόκριση του RCC επιτρέπει την χρήση τους σε εφαρμογές συχνά εκκινουμένων, χαμηλής διάρκειας και μεταβλητών φορτίων οπως: Ανελκυστήρες, Μηχανικοί διάδρομοι, Συμπιεστές, Αντλίες, Ανεμιστήρες, και Φωτισμός επαγγελματικών χώρων. 17

22 Ο RCCx έχει σχεδιασθεί για χρήση σε γραμμές 1x230 VAC ή 3x400 VAC, 50 Hz. Τα κύρια χαρακτηριστικά του συνοψίζονται στον παρακάτω πίνακα. Σύνδεση γραμμής Μέτρηση ρεύματος Περιοχή ενεργοποίησης ποτενσιομέτρου Μέτρηση με ανίχνευση φάσης Ρελαί εξόδου Ενδεικτικά LED Μονωμένες διατάξεις ελέγχου Προστασία Χαρακτηριστικά ελεγκτή RCCx Προς τις δύο απο τις τρείς φάσεις μόνο, χωρίς ουδέτερο, για την τριφασική έκδοση RCC3, Με τυποποιημένο μετασχηματιστή ρεύματος με δευτερεύον 5 A, Περιοχή ενεργοποίησης Ar (μετρούμενο στο δευτερεύον του μετασχηματιστή ρεύματος). Επιτρέπει την προσαρμογή και εύκολη διαστασιολόγηση των περισσότερων (αν οχι όλων) εφαρμογών διόρθωσης συνημιτόνου, Μέτρηση με ανίχνευση φάσης που δεν επιρρεάζεται απο θόρυβο και αρμονικές στην γραμμή, Ρελαί εξόδου με επαφές 12 Α Τα LED δείχνουν την τροφοδοσία του ελεγκτή και την κατάσταση ενεργοποίησης του ρελαί εξόδου, Μονωμένες διατάξεις ελέγχου απο την γραμμή ενισχύουν την ασφαλή λειτουργία της μονάδας, Απο υπερτάσεις και βυθίσεις. Τυπική σύνδεση RCC1 σε μονοφασική γραμμή (αριστερά) και RCC3 σε τριφασική γραμμή (δεξιά) Τύπος RCC1-230 RCC3-400 Διαθέσιμοι τύποι Περιγραφή Ελεγκτής αέργου ρεύματος 1x230 VAC Ελεγκτής αέργου ρεύματος 3x400 VAC 18

23 1.στ. Ανιχνευτής ρευμάτων συντελεστή ισχύος PFCDxx-xxx Ο ανιχνευτής ρευμάτων συντελεστή ισχύος PFCDxx ανιχνεύει το φαινόμενο ρεύμα και το ενεργό ή άεργο ρεύμα μιας μονοφασικής ή τριφασικής γραμμής και αντίστοιχα οδηγεί δύο αναλογικές εξόδους 10 VDC. Τα δύο σήματα μπορούν να χρησιμοποιηθούν απο PLC ή άλλη διάταξη ελέγχου στον υπολογισμό του συντελεστή ισχύος (ή συνημιτόνου) καθώς και στην παρακαλούθηση του ενεργού η άεργου ρεύματος και των σχετικών μεγεθών του. Η εγκατάστασή του είναι απλή και εύκολα προσαρμόσιμη σε όλες τις εφαρμογές μέτρησης και ελέγχου συντελεστή ισχύος. Ανιχνευτής ρευμάτων συντελεστή ισχύος PFCD1R Ο PFCDxx μετρά τα σχετικά με τον συντελεστή ισχύος ρεύματα σε μονοφασική γραμμή 1x230 VAC ή σε τριφασική γραμμή 3x400 VAC (εκδόσεις PFCD1x-230 και PFCD3x-400 αντίστοιχα). Παράγει μια μονοπολική έξοδο 10 VDC ανάλογη του φαινομένου ρεύματος και μια διπολική έξοδο ±10 VDC που είναι ανάλογη του ενεργού ή του άεργου ρεύματος (εκδόσεις PFCDxA-xxx και PFCDxR-xxx αντίστοιχα). Το ρεύμα μετράται με ένα μετασχηματιστή ρεύματος (CT) στην μία απο τις τρείς φάσεις με χρόνο απόκρισης 3 δευτερολέπτων. Η προσαρμοστικότητα, ευελιξία και ταχεία απόκριση των PFCDxx επιτρέπει την χρήση τους σε εφαρμογές οπως: Μέτρησης και διόρθωσης συντελεστή ισχύος (συνημιτόνου), Μέτρηση συντελεστή ισχύος και ενεργειακής ροής, Μέτρηση και αντιστάθμιση αέργου ρεύματος, και Μέτρηση ρεύματος γραμμής και προστασία υπέρ- και υπό- φόρτωσης. Ο ανιχνευτής παρουσιάζεται αναλυτικά στη σελίδα

24 1.ζ. Διακόπτης πυκνωτών αντιστάθμισης αέργου ισχύος CACSW Ο διακόπτης CACSW συνδέει ένα τριφασικό ή μονοφασικό πυκνωτή αντιστάθμισης εως 25 A με την γραμμή χρησιμοποιώντας συγχρονισμένες διατάξεις θυρίστορ solid state relay (SSR) με παράκαμψη. Διαθέτει ανιχνευτή ακεραιότητας φάσεων, που μπορεί να χρησιμοποιηθεί είτε στον εντοπισμό σφαλμάτων στην γραμμή ή/και την κατάσταση των προστατευτικών ασφαλειών τήξεως του πυκνωτή. Ο διακόπτης πυκνωτών αντιστάθμισης CACSW Ο διακόπτης παρουσιάζεται αναλυτικά στην σελίδα

25 2. ΠΡΟΪΟΝΤΑ ΡΟΜΠΟΤΙΚΗΣ ΚΑΙ ΕΛΕΓΧΟΥ ΚΙΝΗΣΗΣ/ΘΕΣΗΣ 2.α. Ελεγκτής θέσης/κίνησης Motion One Ο ελεγκτής κίνησης/θέσης Motion One ελέγχει και οδηγεί τον μηχανισμό οποιουδήποτε τύπου κινητήρα στην κίνηση μεταξύ προκαθορισμένων θέσεων και δεν απαιτεί την εκπόνηση του ειδικού λογισμικού ή προγράμματος ελέγχου κίνησης κατα την εγκατάσταση. Οι επιθυμητές θέσεις υποδεικνύονται απο τον χρήστη κατα την φάση της "εκμάθησης και προσαρμογής" οπου, σε συνδυασμό με την επιλογή της επιθυμητής επιτάχυνσης, ο χρήστης υποδεικνύει τις θέσεις μεταξύ των οποίων γίνονται οι κινήσεις του συστήματος. Κατα την κίνηση μεταξύ θέσεων, ο Motion One κάνει όλους τους αναγκαίους υπολογισμούς για τον έλεγχο της επιτάχυνσης, της ταχύτητας και της θέσης του οδηγούμενου μηχανισμού. Ο ελεγκτής Motion One Μεταξύ των υπολογισμών είναι και η δυναμική αναγνώριση της στατικής τριβής και ελαστικότητας του οδηγούμενου μηχανισμού με αποτέλεσμα την ταχύτερη και ακριβέστερη σύγκλιση στην επιθυμητή θέση. Ο Motion one λειτουργεί μόνος ή ενσωματωμένος σε γενικότερα συστήματα αυτοματισμού με το πλήρες interface εισόδων και εξόδων που διαθέτει. Ετσι, στην πρώτη περίπτωση οι εντολές κίνησης δίνονται απο μπουτόν του πίνακα χειρισμού και στην δεύτερη απο το PLC ελέγχου. Ο ελεγκτής Motion One δίνει ιδιαίτερα κομψές λύσεις σε εφαρμογές τροφοδοσίας και αποτροφοδοσίας μηχανημάτων καθώς και επιλογής εργαλείου σε εργαλειομηχανές. Επεξεργάζεται μέχρι έξι εντολές κίνησης/θέσης, φιλτράρει τα σήματα της παλμογεννήτριας θέσης και τις δύο εντολές λειτουργίας και οδηγεί την αναλογική έξοδο και τις οκτώ λογικές εξόδους. Για συστήματα χαμηλής ακριβείας, τέσσερεις λογικές έξοδοι δίνουν την ταχύτητα κίνησης σε τέσσερεις αντίστοιχες ζώνες και μπορούν να οδηγήσουν ενα inverter με αντίστοιχα προγραμματισμένες ταχύτητες. Τύπος Motion1 Διαθέσιμοι τύποι Περιγραφή Ελεγκτής θέσης/κίνησης Motion One 21

26 2.β. Κατανεμημένος ελεγκτής ανελκυστήρων Elevation Ο ελεγκτής έχει την μορφή κατανεμημένων καρτών PCB, οι οποίες σε δίκτυο multidrop EIA(RS)485 επεξεργάζονται τα σήματα και οδηγούν τις διατάξεις ελέγχου της εγκατάστασης. Αποτελείται απο τα εξής μέρη: Κάρτα μηχανοστασίου (ElevationBase), η οποία επεξεργάζεται τα σήματα των ασφαλιστικών και υπόλοιπων τοπικών διατάξεων και οδηγεί τις διατάξεις κίνησης και μανδάλωσης των θυρών. Επιπλέον εκτελεί την διαδικασία απεγκλωβισμού κατα την απουσία/διαταραχή τάσης στην γραμμή. Κάρτα θαλάμου (ElevationCar), η οποία επεξεργάζεται και επικοινωνεί προς την ElevationBase ολα τα τοπικά διαθέσιμα σήματα και κλήσεις και ελέγχει τις διαδικασίες ανοίγματος/κλεισίματος των θυρών και την ενεργοποίηση/απενεργοποίηση του ανεμιστήρα και των φώτων του θαλάμου. Κάρτα ορόφου (ElevationFloor), η οποία επεξεργάζεται και επικοινωνεί προς την ElevationBase ολα τα τοπικά διαθέσιμα σήματα και κλήσεις και οδηγεί τις τοπικές διατάξεις προβολής ορόφου, άνω/κάτω κίνησης και ενδεικτικών κλήσεων του αντίστοιχου χειριστηρίου. Η κάθε είσοδος σε κάθε κάρτα προστατεύεται πλήρως απο υπερτάσεις και λάθος σύνδεση πολικότητας. Το κάθε σήμα επεξεργάζεται απο ειδικό φίλτρο DSP και η λογική κατάστασή του (positive/negative logic) καθορίζεται στις αντίστοιχες παραμέτρους λειτουργίας. Η κάθε έξοδος 24 VDC προστατεύεται απο υπερτάσεις, λάθος σύνδεση πολικότητας και ροή αντίστροφου/επαγωγικού ρεύματος. 22

27 Χαρακτηριστικά συστήματος Καθορισμός θέσης συστήματος Ο καθορισμός της θέσης του συστήματος γίνεται με την αποκωδικοποίηση των 4 ειδικών σημάτων εισόδου στην ElevationBase ή στην ElevationCar. Η αποκωδικοποίηση γίνεται σύμφωνα με διάφορα προτόκολα που επιλέγονται στις παραμέτρους λειτουργίας. Ο αρχικός εντοπισμός θέσης (home) γίνεται στην άνω ή κάτω θέση και με επιλεγόμενη ταχύτητα μέσω των παραμέτρων λειτουργίας. Διαχείριση κλήσεων Η διαχείριση των κλήσεων του συστήματος είναι πλήρως παραμετροποιημένη. Η πολιτική εξυπηρέτησης και η ηχητική και οπτική αναγγελία προσέγγισης και στάσης ελέγχονται μέσω των παραμέτρων λειτουργίας. Στην τρέχουσα έκδοση (v0.r0) εξυπηρέτησης κλήσεων είναι: οι προς επιλογή πολιτικές Θέση προς θέση, κοινών κλήσεων, μικτής κατεύθυνσης, χωρίς ενδιάμεσες στάσεις. Θέση προς θέση, κοινών κλήσεων, μικτής κατεύθυνσης, με ενδιάμεσες στάσεις. Θέση προς κατεύθυνση, κοινών κλήσεων, χωρίς ενδιάμεσες στάσεις. Θέση προς κατεύθυνση, κοινών κλήσεων, με ενδιάμεσες στάσεις. Εξυπηρέτηση άνω κατεύθυνσης μόνο. Εξυπηρέτηση κάτω κατεύθυνσης μόνο. Οι εξυπηρετούμενοι όροφοι και πηγές κλήσεων ορίζονται και ενεργοποιούνται στις παράμετρους λειτουργίας. Ελεγχος κίνησης Τα χαρακτηριστικά κίνησης και η εντολή ταχύτητας μετατόπισης του θαλάμου καθορίζονται για κάθε στάση για τους δύο τύπους κίνησης (μηχανική, υδραυλική). Επιπλέον, για κάθε ορόφο ορίζεται η ταχύτητα επιβράδυνσης/προσέγγισης (αργά για τους χαμηλούς ορόφους) και ο αριθμός ορόφων για επιβράδυνση με την ενδιάμεση (τρίτη) ταχύτητα. Για τους υδραυλικούς τύπους προβλέπεται επιλέξιμος χρόνος εκτόνωσης μετά το σταμάτημα. Μέγιστος αριθμός ορόφων, Ο μέγιστος αριθμός διαχειριζόμενων ορόφων είναι 63. μελλοντικά διαθέσιμες επεκτάσεις Οι σχεδιαζόμενες επεκτάσεις τις σειράς προβλέπουν την ενσωμάτωση σε συστήματα πολλαπλών, μηχανικά ανεξάρτητων ανελκυστήρων και στην χρήση παλμογεννητριών στο υποσύστημα καθορισμού θέσης. 23

28 2.β.1. Η κάρτα μηχανοστασίου (ElevationBase) Η κάρτα μηχανοστασίου (ElevationBase) Η κάρτα μηχανοστασίου ElevationBase διαθέτει τα εξής υποσυστήματα: 5 εισόδους ασφαλιστικών σημάτων 110 VAC: τερμάτων διαδρομής, e-stop φρεατίου, θυρών, θύρας θαλάμου και μανδάλωσης θυρών. Τα σήματα επεξεργάζονται, εκτός απο το κάθε φίλτρο DSP, και ως προς την λογική τους αρτιότητα. 16 εισόδους προκαθορισμένων σημάτων 24 VDC NPN (active low): καθορισμού θέσης, κινήσεων service, θερμικών κίνησης, εξωτερικών γεγονότων (σεισμός, πυρκαγιά), πλήρωσης και υπερφόρτωσης θαλάμου, ασφαλούς μετατόπισης και εμπλοκής των διατάξεων κίνησης. Η κατάσταση της κάθε εισόδου δίνεται απο ενδεικτικό LED. Επιτηρητή αρτιότητας/διαδοχής φάσεων και υπότασης, 10 εξόδους προκαθορισμέων επαφών NO ( Normally Open ) 12 A: μανδάλωσης θυρών, γενικής κίνησης, κίνησης άνω και κάτω και ενεργοποίησης 4 εξόδων ταχύτητας. Ανάλογα με τον τύπο του ανελκιστήρα οι έξοδοι αποκωδικοποιούνται σε μηχανική κίνηση αργής, γρήγορης, τρίτης ταχύτητας και ταχύτητας συντήρησης ή σε υδραυλική κίνηση άνω αργά, κάτω αργά, άνω γρήγορα και κάτω γρήγορα ταχύτητας. Τροφοδοτικό 24 VDC unregulated, 10 Α για την οδήγηση των εξωτερικών διατάξεων 24 VDC, Μεταγωγικό τροφοδοτικό εσωτερικών διατάξεων 5 VDC, φόρτωσης της εξωτερικής μπατταρίας απεγκλωβισμού, και σύστημα μεταγωγής της εξωτερικής μπατταρίας κατα την απουσία παροχής AC και ενεργοποίησης της διαδικασίας απεγκλωβισμού. Επεξεργαστή με μνήμη αποθήκευσης των παραμέτρων λειτουργίας, real time clock, ημερολόγιο/καταγραφή συμβάντων, οθόνη LCD 4x20 χαρακτήρων, πληκτρολόγιο χειρισμού με διακόπτη ενεργοποίησης και 4 διακοπτες αφής και θύρα σειριακής επικοινωνίας EIA(RS)

29 Η ElevationBase επικοινωνεί με τις κάρτες θαλάμου και ορόφων και εκτελεί τις κινήσεις εξυπηρετώντας τις διάφορες κλήσεις ανάλογα με την επιλεγμένη πολιτική εξυπηρέτησης κλήσεων, την κατάσταση λειτουργίας των διαφόρων διατάξεων και τις εξωτερικές συνθήκες συναγερμού. Οι συνδέσεις της κάρτας γίνονται με αποσπώμενες κλέμμες. 2.β.2. Η κάρτα θαλάμου (ElevationCar) Η κάρτα επεξεργάζεται και επικοινωνεί την κατάσταση των τοπικών σημάτων στην ElevationBase και διαχειρίζεται την λειτουργία των δύο θυρών του θαλάμου υπο την εποπτεία της κάρτας μηχανοστασίου. Η διαχείριση των κλήσεων γίνεται τοπικά υπο την εποπτεία της ElevationBase. Ο αριθμός των διαχειριζόμενων κλήσεων αυξάνεται με επιπρόσθετες κάρτες ElevationCar. Η κάρτα θαλάμου ElevationCar 25

30 Η κάρτα θαλάμου ElevationCar διαθέτει τα εξής υποσυστήματα: 20 εισόδους προκαθορισμένων σημάτων 24 VDC NPN (active low): καθορισμού θέσης, κινήσεων service, φωτοκυττάρων θυρών, τερματικών κίνησης θυρών, εσωτερικού χειρισμού (άνοιγμα θυρών, κλείσιμο θυρών, κλήση express, πλήρωσης και υπερφόρτωσης θαλάμου και αυτόματης/χειροκίνητης λειτουργίας ανεμιστήρα και φώτων). Η κατάσταση της κάθε εισόδου δίνεται απο ενδεικτικό LED. 16 εισόδους κλήσεων με συγκράτηση σημάτων 24 VDC NPN (active low). Η κατάσταση της κάθε κλήσης και εισόδου δίνεται απο ενδεικτικό LED. Η κάθε κλήση χαρακτηρίζεται στις παραμέτρους λειτουργίας σε 4 τύπους: εσωτερική κοινή, εξωτερική κοινή, εξωτερική άνω και εξωτερική κάτω. 4 εξόδους προκαθορισμέων επαφών NO ( Normally Open ) 12 A: άνοιγμα/κλείσιμο πρώτης θύρας, άνοιγμα/κλείσιμο δεύτερης θύρας. 2 εξόδους προκαθορισμέων μεταγωγικών επαφών CT (κοινή Normally Open με Normally Closed ) 8 A: ανεμιστήρα, φώτων. 14 εξόδους 24 VDC, 0,5 A peak, PNP, active high: ένδειξη θέσης 6bit, άνω κίνησης, κάτω κίνησης, πλήρους φορτίου, υπερφόρτωσης, ηχητικής ανακοίνωσης, σφάλματος, κατάστασης συναγερμού. Διάταξη διαδικασίας απεγκλωβισμού. Η διάταξη αποτελεί επέκταση της αντίστοιχης στην ElevationBase. Μεταγωγικό τροφοδοτικό εσωτερικών διατάξεων 5 VDC. Επεξεργαστή με μνήμη αποθήκευσης των παραμέτρων λειτουργίας, θύρα σειριακής επικοινωνίας EIA(RS)485 και διακόπτη DIP 8 θέσεων. Οι παράμετροι λειτουργίας καθορίζονται και φορτώνονται απο την ElevationBase και ο διακόπτης DIP ορίζει την διεύθυνση στο δίκτυο και τον τοπικό ή μή καθορισμό της θέσης του συστήματος. Οι συνδέσεις της κάρτας γίνονται με αποσπώμενες κλέμμες. 26

31 2.β.3. Η κάρτα ορόφου (ElevationFloor) Η κάρτα ορόφου ElevationFloor διαθέτει τα εξής υποσυστήματα: Η κάρτα ορόφου ElevationFloor 1 είσοδο προκαθορισμένου σήματος 24 VDC NPN (active low): κατάσταση πυρκαγιάς. 2 εισόδους κλήσεων με συγκράτηση σημάτων 24 VDC NPN (active low): κλήση προς τα άνω, κλήση προς τα κάτω. 8 εξόδους 24 VDC, 0,5 A peak, PNP, active high: ένδειξη θέσης 6bit, άνω κίνησης, κάτω κίνησης 2 εξόδους οδήγησης των LED κλήσεως 24 VDC NPN (active low). 1 έξοδο οδήγησης προκαθορισμένου σήματος 24 VDC NPN (active low): ηχητική ανακοίνωση. Επεξεργαστή με μνήμη αποθήκευσης των παραμέτρων λειτουργίας, θύρα σειριακής επικοινωνίας EIA(RS)485 και διακόπτη DIP 8 θέσεων. Η κάρτα επεξεργάζεται και επικοινωνεί την κατάσταση των τοπικών σημάτων στην ElevationBase και διαχειρίζεται τις κλήσεις τοπικά υπο την εποπτεία της κάρτας μηχανοστασίου. Οι παράμετροι λειτουργίας καθορίζονται και φορτώνονται απο την ElevationBase και ο διακόπτης DIP ορίζει την διεύθυνση στο δίκτυο, την κοινή χρήση της άνω και κάτω κλήσης και την τερματική διάταξη του δικτύου. Οι συνδέσεις της κάρτας γίνονται με σταθερές κλέμμες. Διαθέσιμοι Τύποι Τύπος ELVB ELVC ELVF Περιγραφή Η κάρτα μηχανοστασίου ElevationBase Η κάρτα θαλάμου ElevationCar Η κάρτα ορόφου ElevationFloor 27

32 2.γ. Φίλτρα σήματος παλμογεννήτριας Η παλμογεννήτρια, σε περιστρεφόμενη ή γραμμική μορφή, είναι βασικό στοιχείο στις εφαρμογές ελέγχου θέσης/ταχύτητας και τα φίλτρα μας συμπληρώνουν, διασφαλίζουν και επεκτείνουν τις δυνατότητες και επιδόσεις τους. Φίλτρο σειράς Terminator Φίλτρο σειράς Mini Τα φίλτρα απορρίπτουν όλους τους τύπους ηλεκτρικού θορύβου και παρεμβολών στα σήματα της παλμογεννήτριας καθώς και την φαινομενική μετατόπιση απο μηχανικούς κραδασμούς και ταλαντώσεις. Προβλήματα οπως: Η αστοχία θέσης και ταχύτητας, Η μεταβολή της θέσης αναφοράς, Οι παρεμβολές στα σήματα εισόδου του ελεγκτή, και Η υπεροδήγηση, κορεσμός και κλείδωμα της εισόδου του ελεγκτή λύνονται πλήρως. Τα φίλτρα παρουσιάζονται αναλυτικά στη σελίδα

33 2.δ. Φίλτρα εξομάλυνσης συχνότητας Το φίλτρο εξομάλυνσης συχνότητας συμπληρώνει την σειρά των γνωστών φίλτρων σημάτων παλμογεννήτριας ενσωματώνοντας την αριθμητική επεξεργασία της συχνότητας των σημάτων. Το φίλτρο, αφού απορρίψει όλους τους τύπους ηλεκτρικού θορύβου και παρεμβολών στα σήματα της παλμογεννήτριας και την φαινομενική μετατόπιση απο μηχανικούς κραδασμούς και ταλαντώσεις, μετρά και επεξεργάζεται την συχνότητα των σημάτων και τα επαναλαμβάνει στην μέση τιμή της. Ο εξειδικευμένος αυτός τύπος φίλτρου απευθύνεται κυρίως σε χαμηλής ταχύτητας γραμμές παραγωγής οπου η ιδεώδης μεταβλητή ελέγχου είναι η μέση τιμή της ταχύτητας και όχι η στιγμιαία. Αυτό συμβαίνει οταν η στιγμιαία ταχύτητα μεταβάλλεται τυχαία απο εξωτερικά γεγονότα και συστηματικά απο τους διάφορους μηχανισμούς που είναι ζευγμένοι στην γραμμή αλλα δεν ελέγχονται ή δεν μπορούν να ελεγχθούν απο το σύστημα διοτι είναι χαλαρά συνδεδεμένοι. Φίλτρο πολυμεθοδικής εξομάλυνσης συχνότητας σε πλαστικό κουτί ράγας DIN Σε τέτοιες περιπτώσεις η στιγμιαία ταχύτητα δεν είναι δυνατόν να μετρηθεί με ακρίβεια καθότι η μέτρηση επιρρεάζεται απο το μεταβαλλόμενο συστηματικό σφάλμα. Σε αντίθεση, η μέση τιμή αντιπροσωπεύει σωστά την μετρουμένη ταχύτητα διοτι περιλαμβάνει το τελικό, αθροιστικό αποτέλεσμα των σφαλμάτων αυτών. Τυπικές εφαρμογές του φίλτρου είναι: Αργά κινούμενες γραμμές διέλασης/εξέλασης, οπου η τροφοδοτούμενη πρώτη υλη (και το κόστος της) είναι συνάρτηση της μέσης ταχύτητας της γραμμής, Πλεκτικές μηχανές των οποίων η ενέργεια και το λειτουργικό κόστος τους βελτιστοποιείται ελέγχοντας την μέση ταχύτητα, Μέτρηση και έλεγχος ταχύτητας μηχανών εσωτερικής καύσεως οπου η κίνηση του άξωνα δεν είναι ομαλή. Μηχανικά ροόμετρα οπου η τυρβώδης κίνηση του ρευστού επιρρεάζει την ακρίβεια μέτρησης της ταχύτητας ή/και δόσης. Τα φίλτρα παρουσιάζονται αναλυτικά στη σελίδα

34 2.ε. Ελεγκτής ομαλής εκκίνησης ISFT Ελεγκτής ομαλής εκκίνησης ISFT Ο ελεγκτής ομαλής εκκίνησης ISFT προσφέρεται για απαιτητικές εφαρμογές εκκίνησης φορτίων με τα παρακάτω χαρακτηριστικά: Χαρακτηριστικά ελεγκτή ομαλής εκκίνησης ISFT Σύνδεση με τριφασική γέφυρα Πλήρης και προσαρμόσιμη σύνδεση με τριφασική γέφυρα έξι thyristor παροχής ελεγχόμενης τάσης προς το φορτίο και τα κυκλώματα προστασίας της. Τέσσερεις μονωμένες είσοδοι Τέσσερεις είσοδοι ελέγχου γενικής σύνδεσης 24 VDC και γαλβανικά μονωμένες. Οκτώ μονωμένες έξοδοι Οκτώ γαλβανικά μονωμένες έξοδοι ενός bit. Τέσσερεις έξοδοι ρελαί Τέσσερεις έξοδοι ζεύγους επαφών ρελαί των 5A. Προγραμματιζόμενες είσοδοι και Πλήρως προγραμματιζόμενες παράμετροι και συναρτήσεις για έξοδοι κάθε είσοδο και έξοδο. Αναλογική έξοδος τάσης και Πλήρως προγραμματιζόμενη και γαλβανικά μονωμένη αναλογική ρεύματος έξοδος τάσης και ρεύματος. Θύρα θερμοστοιχείου Pt100 Θύρα σύνδεσης με εξωτερικό θερμόστοιχείο Pt100. Προγραμματιζόμενα σφάλματα Πλήρως προγραμματιζόμενες και προσαρμόσιμες παράμετροι και συναγερμοί σφαλμάτων και συναγερμών ή προειδοποιήσεων. Μέτρηση true RMS Μέτρηση του κάθε φασικού ρεύματος και τάσης με μέθοδο "true RMS". Υπολογισμός θερμικού Παραμετρικά προγραμματιζόμενος υπολογισμός του θερμικού ρεύματος ρεύματος σε πραγματικό χρόνο. Συχνότητα γραμμής και φάσεις Μέτρηση και παρακολούθηση της συχνότητας, διαδοχής και ακεραιότητας των φάσεων της γραμμής. Ενσωμάτωση Πλήρης ενσωμάτωση σε δίκτυα Quamatic, Modbus ή άλλα συστήματα επίβλεψης και ελέγχου. Τυποποιημένες διαστάσεις Τυποποιημένες διαστάσεις του χειριστηρίου (DIN 43700). Λειτουργία Απλή, αυτόνομη, μη-επανδρωμένη λειτουργία και χρήση απο μηειδικευμένο προσωπικό. 30

35 Τυπικές εφαρμογές του ελεγκτή ISFT είναι: Ελεγχος φορτίων υψηλής αδράνειας, π.χ. μεγάλοι ανεμιστήρες και σπαστήρες, Ελεγχος φορτίων υψηλής στατικής τριβής, π.χ. μηχανισμοί μεταφοράς υλικών, και Πλήρως προστατευμένα φορτία υψηλής διαθεσιμότητας, π.χ. αντλίες υδροδότησης. Πρόσοψη ελεγκτή ομαλής εκκίνησης ISFT Ο ISFT ελέγχει την παροχή τάσης προς το φορτίο υπο πλήρως προγραμματιζόμενες και προσαρμόσιμες μεταβλητές: Μεταβλητές οδήγησης (παροχής τάσης) του φορτίου Η εκκίνηση μπορεί να γίνει με ενεργό περιορισμό ρεύματος, γραμμικής ή/και ενισχυμένης επιτάχυνσης. Αρχική τάση Καθορίζει την τάση στην αρχή της εκκίνησης. Διάρκεια εκκίνησης Διάρκεια εκκίνησης και επιτάχυνσης. Πάλμός αποκόλλησης Τάση και χρονισμός του παλμού αποκόλλησης ("Kick"). Διάρκεια επιβράδυνσης Διάρκεια της επιβράδυνσης του φορτίου. Προφίλ επιβράδυνσης Αρχική και τελική τάση επιβράδυνσης του φορτίου. Χρόνοι λειτουργίας Προγραμματιζόμενος ελάχιστος χρόνος λειτουργικής αδράνειας και ανάκαμψης απο σφάλμα. Προφίλ εκκίνησης Ο ελεγκτής ISFT διαθέτει σύστημα διαχείρισης σφαλμάτων σε δύο επίπεδα (ή ομάδες): σφάλματα παύσης λειτουργίας και συναγερμούς/προειδοποιήσεις. Οι συνθήκες του κάθε σφάλματος και συναγερμού προγραμματίζεται σαν συνάρτηση της κάθε μεταβλητής, κατάστασης και εξωτερικού γεγονότος του ελεγκτή. Κάθε σφάλμα και συναγερμός προγραμματίζεται κατα την τιμή και ελάχιστης διάρκεια ενεργοποίησης. 31

36 Ο ελεγκτής ISFT συνδέεται και επικοινωνεί άνετα και αποτελεσματικά με τοπικές ή απομακρυσμένες διατάξεις με τις πλήρως προγραμματιζόμενες θύρες εισόδων, εξόδων και σειριακής επικοινωνίας: Είσοδοι ελέγχου Θερμοστοιχείο Pt100 Εξοδοι και επαφές ρελαί Αναλογική έξοδος Σειριακή θύρα Σύνδεση με τοπικούς και απόμακρους αυτοματισμούς Κάθε είσοδος ελέγχου είναι τύπου γενικής σύνδεσης 24 VDC και ενεργοποιεί, απενεργοποιεί, εκκινεί ή σταματά το ελεγχόμενο φορτίο. Η θύρα για το στοιχείο Pt100 διευρύνει τις διαθέσιμες μεθόδους ελέγχου επιτρέποντας την μέτρηση και παρακολούθηση θερμικά κρίσιμων καταστάσεων, π.χ. για την πρόληψη υπερθέρμανσης του κινητήρα ή άλλου μηχανικού μέρους. Κάθε λογική έξοδος (bit και επαφές ρελαί) προγραμματίζεται σαν συνάρτηση κάποιας μεταβλητής ή λογικής κατάστασης του ελεγκτή. Λογική κατάσταση μπορεί να είναι μια κατάσταση λειτουργίας (π.χ. επιτάχυνση), ένα σφάλμα, ένας συναγερμός ή κάποιος συνδυασμός αυτών. Η αναλογική έξοδος είναι δύο τύπων, τάσης και ρεύματος. Η έξοδος προγραμματίζεται κατά τιμή μετατόπισης, κλίμακα και πηγή μεταβλητής. Με αυτό το τρόπο η επιλεγμένη μεταβλητή αναμορφώνεται και οδηγεί την έξοδο. Η θύρα σειριακής επικοινωνίας είναι διπλού τύπου: EIA(RS)232 για τοπική επικοινωνία και EIA(RS)485 για σύνδεση σε δίκτυα Quamatic, Modbus ή παρόμοια και με άλλες απομακρυσμένες συσκευές. Οι συνδέσεις γίνονται με διαιρούμενους ακροδέκτες στο άνω και κάτω μέρος του ελεγκτή. Η σύνδεση με τις διατάξεις ισχύος, δηλαδή την τριφασική γέφυρα και τις προστασίες της είναι απλή και αποτελεσματική: Τα έξι thyristor οδηγούνται απευθείας και ειδικά το κάθε ένα (χωρίς καμία άλλη εξωτερική διάταξη), και Οι τέσσερεις προγραμματιζόμενες είσοδοι διαχειρίζονται τα σφάλματα, γεγονότα και υπόλοιπα σήματα της γέφυρας. (Γέφυρες και διατάξεις ισχύος, χαμηλής και μέσης τάσης, προσφέρονται ξεχωριστά και κατα παραγγελία). Διάταξη ισχύος ομαλής εκκίνησης με thyristor 32
