1 INVERTER ΤΡΙΠΛΗΣ ΧΡΗΣΗΣ

2 LCD ΟΘΟΝΗ

3 1)ΛΕΙΤΟΥΡΓΙΑ ΦΟΡΤΙΣΗΣ Όταν το βοηθητικό πρόγραμμα είναι ενεργοποιημένο, ο μετατροπέας θα φορτίσει την μπαταρία σε αυτή την κατάσταση 2)ΒΟΗΘΗΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Σε λειτουργία βοηθητικού προγράμματος, η ένδειξη που εμφανίζει είναι με τα ακόλουθα στοιχεία 3)ΛΕΙΤΟΥΡΓΙΑ ΜΠΑΤΑΡΙΑΣ Σε λειτουργία μπαταρίας, η ένδειξη που εμφανίζει είναι με τα ακόλουθα στοιχεία 4)ΚΑΤΑΣΤΑΣΗ ΣΦΑΛΜΑΤΟΣ Σε κατάσταση σφάλματος, η ένδειξη που εμφανίζει είναι με τα ακόλουθα στοιχεία

είναι με τα ακόλουθα στοιχεία 3)ΛΕΙΤΟΥΡΓΙΑ ΜΠΑΤΑΡΙΑΣ Σε λειτουργία μπαταρίας, η ένδειξη που εμφανίζει είναι με

4 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΙΣΤΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ : CE(EN ) EMC ΚΑΤΑΤΑΞΗ : EN ,C2 ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΙΤΟΥΡΓΙΑΣ: 0C εως 40C ΑΠΟΘΗΚΗ ΘΕΡΜΟΚΡΑΣΙΑΣ: -15C ~60C ΛΕΙΤΟΥΡΓΙΑ ΥΓΡΑΣΙΑΣ: 5% εως 95% ΗΧΗΤΙΚΟΣ ΘΟΡΥΒΟΣ: 60dB max ΨΥΞΗ: Εξαναγκασμένου Εξαερισμού, Ανεμιστήρας μεταβλητής ταχύτητας ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΗΣ

ΘΕΡΜΟΚΡΑΣΙΑΣ: -15C ~60C ΛΕΙΤΟΥΡΓΙΑ ΥΓΡΑΣΙΑΣ: 5% εως 95% ΗΧΗΤΙΚΟΣ ΘΟΡΥΒΟΣ:

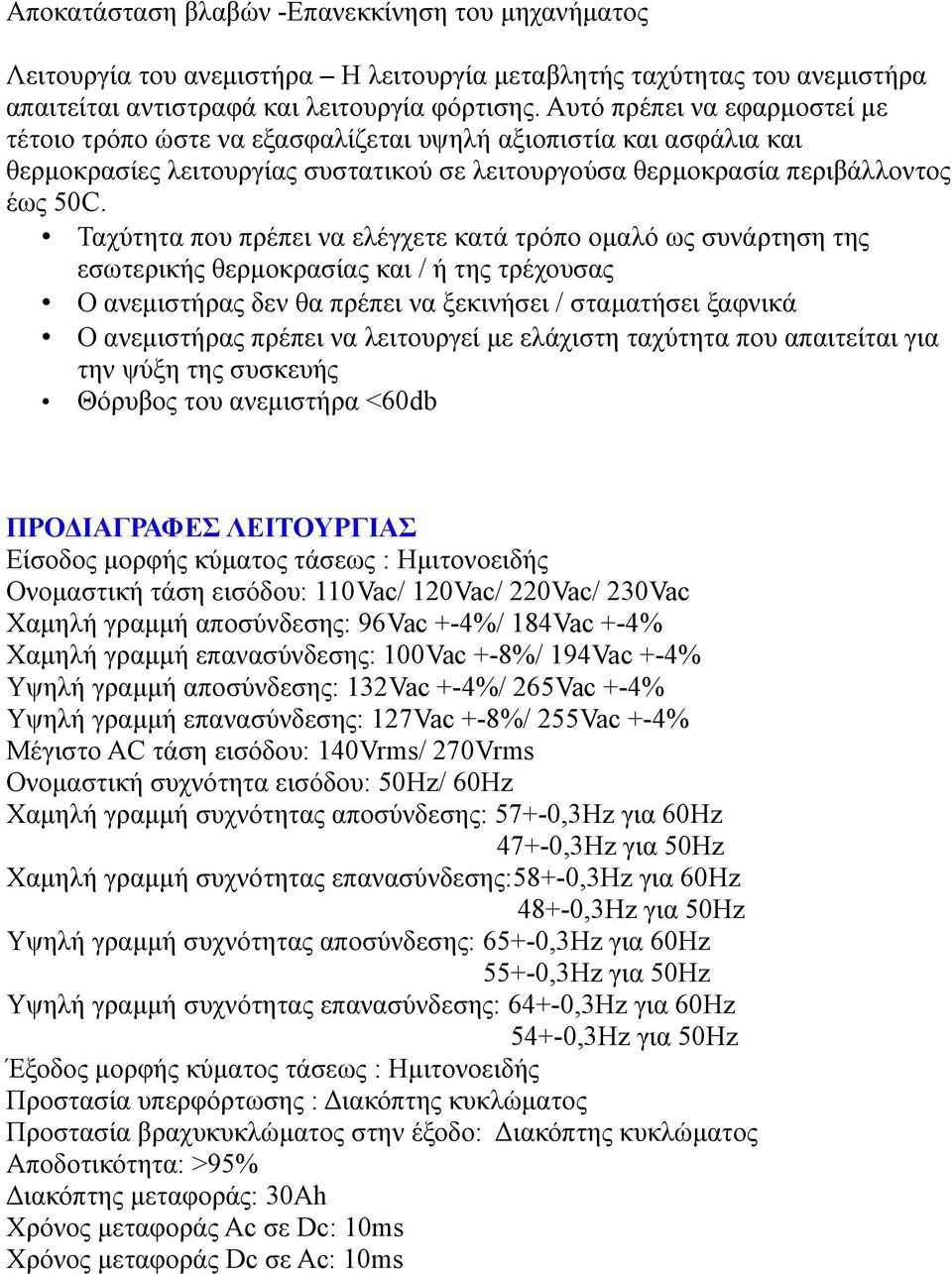

5 Αποκατάσταση βλαβών -Επανεκκίνηση του μηχανήματος Λειτουργία του ανεμιστήρα Η λειτουργία μεταβλητής ταχύτητας του ανεμιστήρα απαιτείται αντιστραφά και λειτουργία φόρτισης. Αυτό πρέπει να εφαρμοστεί με τέτοιο τρόπο ώστε να εξασφαλίζεται υψηλή αξιοπιστία και ασφάλια και θερμοκρασίες λειτουργίας συστατικού σε λειτουργούσα θερμοκρασία περιβάλλοντος έως 50C. Ταχύτητα που πρέπει να ελέγχετε κατά τρόπο ομαλό ως συνάρτηση της εσωτερικής θερμοκρασίας και / ή της τρέχουσας Ο ανεμιστήρας δεν θα πρέπει να ξεκινήσει / σταματήσει ξαφνικά Ο ανεμιστήρας πρέπει να λειτουργεί με ελάχιστη ταχύτητα που απαιτείται για την ψύξη της συσκευής Θόρυβος του ανεμιστήρα <60db ΠΡΟΔΙΑΓΡΑΦΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Είσοδος μορφής κύματος τάσεως : Ημιτονοειδής Ονομαστική τάση εισόδου: 110Vac/ 120Vac/ 220Vac/ 230Vac Χαμηλή γραμμή αποσύνδεσης: 96Vac +-4%/ 184Vac +-4% Χαμηλή γραμμή επανασύνδεσης: 100Vac +-8%/ 194Vac +-4% Υψηλή γραμμή αποσύνδεσης: 132Vac +-4%/ 265Vac +-4% Υψηλή γραμμή επανασύνδεσης: 127Vac +-8%/ 255Vac +-4% Μέγιστο AC τάση εισόδου: 140Vrms/ 270Vrms Ονομαστική συχνότητα εισόδου: 50Hz/ 60Hz Χαμηλή γραμμή συχνότητας αποσύνδεσης: 57+-0,3Hz για 60Hz 47+-0,3Ηz για 50Hz Χαμηλή γραμμή συχνότητας επανασύνδεσης:58+-0,3hz για 60Hz 48+-0,3Ηz για 50Hz Υψηλή γραμμή συχνότητας αποσύνδεσης: 65+-0,3Hz για 60Hz 55+-0,3Ηz για 50Hz Υψηλή γραμμή συχνότητας επανασύνδεσης: 64+-0,3Hz για 60Hz 54+-0,3Ηz για 50Hz Έξοδος μορφής κύματος τάσεως : Ημιτονοειδής Προστασία υπερφόρτωσης : Διακόπτης κυκλώματος Προστασία βραχυκυκλώματος στην έξοδο: Διακόπτης κυκλώματος Αποδοτικότητα: >95% Διακόπτης μεταφοράς: 30Ah Χρόνος μεταφοράς Ac σε Dc: 10ms Χρόνος μεταφοράς Dc σε Ac: 10ms

Ταχύτητα που πρέπει να ελέγχετε κατά τρόπο ομαλό ως συνάρτηση της εσωτερικής θερμοκρασίας και / ή της τρέχουσας Ο ανεμιστήρας δεν θα πρέπει να ξεκινήσει / σταματήσει ξαφνικά Ο ανεμιστήρας πρέπει να

6 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΔΙΑΚΟΠΤΗΣ : Αυτόματος εξοικονομητής ενέργειας -Τροφοδοσία με λειτουργίας εξοικονόμησης Απενεργοποιημένη μονάδα - Απενεργοποίηση εξοικονομητής ενέργειας-τροφοδοσία χωρίς εξοικονόμηση ενέργεια ΗΧΗΤΙΚΟΣ ΣΥΝΑΓΕΡΜΟΣ: Tάση μπαταρίας χαμηλή: ανάβει πράσινο φως LED και ο βομβητής χτυπά κάθε 5δευτερόλεπτα Τάση μπαταρίας υψηλή: ανάβει πράσινο φως LED και ο βομβητής χτυπά κάθε 1δευτερόλεπτο και βγάζει σφάλμα σε 60 δευτερόλεπτα Λειτουργία μετατροπέα υπερφόρτωσης : 110%<φορτίο<125% Δεν ηχεί ο συναγερμός για 14 λεπτά, στο 15ο λεπτό χτυπά ο βομβητής και βγάζει σφάλμα μετά από 15 λεπτά 125%< φορτίο < 150% χτυπά κάθε 1 δευτερόλεπτο και βγάζει σφάλμα μετά από 1 λεπτό Φορτίο>150% χτυπά κάθε 1 δευτερόλεπτο και βγάζει σφάλμα σε 20 δευτερόλεπτα Θερμοκρασία: όταν ανεβαίνει η θερμοκρασία ανάβει το κόκκινο LED και χτυπά κάθε 1 δευτερόλεπτο. ΠΡΟΣΤΑΣΙΑ: Υπερφόρτωση: Θερμοκρασία >105C, βγάζει σφάλμα μετα από 30 δευτερόλεπτα (διακοπή εξόδου) Επαναπλήρωσης προστασία: ναί Μεταβατικό στάδιο φόρτισης: -Ενίσχυση σταδίου CC: Αν η A/C εισόδου εφαρμόστεί, ο φορτιστής θα λειτουργεί σε πλήρη ρεύμα σε λειτουργία CC μέχρις ότου ο φορτιστής φτάσει την τάση ώθηση -Ενίσχυση σταδίου CV: (ξεκινά με χρόνο Τ1) Ο φορτιστής θα διατηρήσει την τάση ώθηση στη λειτουργία ώθηση CV μέχρι ο χρόνος Τ1 εξαντληθεί.στη συνέχεια έχουμε

1δευτερόλεπτο και βγάζει σφάλμα σε 60 δευτερόλεπτα Λειτουργία μετατροπέα υπερφόρτωσης : 110%<φορτίο<125% Δεν ηχεί ο συναγερμός για 14 λεπτά, στο 15ο λεπτό χτυπά ο βομβητής και βγάζει σφάλμα μετά από

7 πτώση της τάσης κάτω από την τάση float. Το χρονόμετρο έχει minimum χρόνο 1 ώρα και maximum χρόνο 12 ώρες. -Στάδιο float: Σε λειτουργία float, η τάση θα παραμείνει στην τάση float. Αν το A / C έχει επανασυνδεθεί ή η τάση της μπαταρίας πέσει κάτω από 12Vdc/24Vdc, ο φορτιστής θα επαναφέρει τον κύκλο. Αν η φόρτιση διατηρεί την κατάσταση float για 10 ημέρες, ο φορτιστής θα επαναφέρει τον κύκλο. Ρύθμιση του τύπου μπαταρίας:

Αν το A / C έχει επανασυνδεθεί ή η τάση της μπαταρίας πέσει κάτω από 12Vdc/24Vdc, ο φορτιστής θα

8 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ INVERTER MODEL ΚΥΜΑΤΟ ΜΟΡΦΗ ΤΑΣΗΣ ΙΚΗ ΙΣΧΥΣ (VA) ΙΚΗ ΙΣΧΥΣ (W) ΣΥΝΤΕΛΕ ΣΤΗΣ ΙΣΧΥΟΣ ΙΚΗ ΤΑΣΗ ΙΚΗ ΣΥΧΝΟΤΗ ΤΑ ΑΥΤΟΜΑΤ Η ΠΑΡΑΚΟΛ ΟΥΘΗΣΗ ΚΥΡΙΑ ΣΥΧΝΟΤΗ ΤΑ ΡΥΘΜΙΣΗ ΤΑΣΗΣ ΙΚΗ ΑΠΟΔΟΣΗ Καθαρού ημιτόνου Vac/ 120Vac/ 220Vac/ 230Vac +-10% 60Hz Hz / 50Hz Hz ΝΑΙ 48-54Hz 58-64Hz +-10% rms >80%

ΡΥΘΜΙΣΗ ΤΑΣΗΣ ΙΚΗ ΑΠΟΔΟΣΗ Καθαρού ημιτόνου 2000 2000 3000 5000 6000 2000 2000 3000 5000 6000 1.

9 ΠΡΟΣΤΑΣΙ Α ΥΠΕΡΦΟΡ ΤΩΣΗΣ ΠΡΟΣΤΑΣΊ ΑΣ ΥΠΈΡΤΑΣ ΗΣ (110%< Φορτίο<125%)+-10% Σφάλμα μετά από 15 λεπτά (125%< Φορτίο<150%)+-10% Σφάλμα μετά από 1 λεπτό (Φορτίο>150%)+-10% Σφάλμα μετά από 20 δευτερόλεπτα 6000VA 6000VA 9000VA 15000VA 18000VA ΙΠΠΟΣ 1HP 1HP 2HP 3HP 3HP ΠΡΟΣΤΑΣΙ Α ΒΡΑΧΥΚΥ ΚΛΩΜΑΤΟ Σ ΔΙΑΚΟΠΗ INVERTER ΙΚΗ ΤΑΣΗ DC ΕΙΣΟΔΟΥ MIN ΤΑΣΗ ΕΚΚΙΝΗΣ ΗΣ ΠΡΟΕΙΔΟ ΠΟΙΗΣΗ ΧΑΜΗΛΗΣ ΜΠΑΤΑΡΙ ΑΣ ΧΑΜΗΛΗ ΕΙΣΟΔΟΣ DC ΠΡΟΕΙΔΟ ΠΟΙΗΣΗ ΥΨΗΛΗΣ ΕΙΣΟΔΟΥ DC & ΣΦΑΛΜΑΤ ΟΣ Τρέχον όριο 30Ah 12V 24V 24V 48V 48V 10V / 20V / 40V 10.5Vdc +-0.3Vdc ΓΙΑ 12V ΜΠΑΤΑΡΙΑ 21.0Vdc +-0.6Vdc ΓΙΑ 24V ΜΠΑΤΑΡΙΑ 42.0Vdc +-0.6Vdc ΓΙΑ 48V ΜΠΑΤΑΡΙΑ 10.0Vdc +-0.3Vdc ΓΙΑ 12V ΜΠΑΤΑΡΙΑ 20.0Vdc +-0.6Vdc ΓΙΑ 24V ΜΠΑΤΑΡΙΑ 40.0Vdc +-0.6Vdc ΓΙΑ 48V ΜΠΑΤΑΡΙΑ 16.0Vdc +-0.3Vdc ΓΙΑ 12V ΜΠΑΤΑΡΙΑ 32.0Vdc +-0.6Vdc ΓΙΑ 24V ΜΠΑΤΑΡΙΑ 64.0Vdc +-0.6Vdc ΓΙΑ 48V ΜΠΑΤΑΡΙΑ

DC ΠΡΟΕΙΔΟ ΠΟΙΗΣΗ ΥΨΗΛΗΣ ΕΙΣΟΔΟΥ DC & ΣΦΑΛΜΑΤ ΟΣ Τρέχον όριο 30Ah 12V 24V 24V 48V 48V 10V / 20V / 40V 10.5Vdc +-0.3Vdc ΓΙΑ 12V ΜΠΑΤΑΡΙΑ 21.0Vdc +-0.6Vdc ΓΙΑ 24V ΜΠΑΤΑΡΙΑ 42.0Vdc +-0.6Vdc ΓΙΑ 48V ΜΠΑΤΑΡΙΑ 10.

10 ΑΝΑΚΤΗΣ Η ΥΨΗΛΗΣ ΕΙΣΟΔΟΥ DC ΕΞΟΙΚΟΝ ΟΜΗΣΗ ΕΝΕΡΓΕΙΑ Σ 15.5Vdc +-0.3Vdc ΓΙΑ 12V ΜΠΑΤΑΡΙΑ 31.0Vdc +-0.6Vdc ΓΙΑ 24V ΜΠΑΤΑΡΙΑ 62.0Vdc +-0.6Vdc ΓΙΑ 48V ΜΠΑΤΑΡΙΑ Φορτίο <= 25W ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΦΟΡΤΙΣΤΗ MODEL ΙΚΗ ΤΑΣΗ ΕΙΣΟΔΟΥ ΕΥΡΟΣ ΤΑΣΗΣ ΕΙΣΟΔΟΥ ΙΚΗ ΤΑΣΗ ΙΚΟ ΡΕΥΜΑ ΦΟΡΤΙΣΗ Σ ΡΥΘΜΙΣΗ ΦΟΡΤΙΟΥ ΦΟΡΤΙΣΗ Σ ΑΡΧΙΚΗ ΤΑΣΗ ΜΠΑΤΑΡΙ ΑΣ 110Vac/ 120Vac/ 220Vac/ 230Vac +-10% 100~127Vac / 196 ~ 255Vac Όμοια με αυτή της εισόδου 65Ah 35Ah 45Ah 40Ah 50Ah +-5%Adc Vdc/ 31.4Vdc/ 62.8Vdc

6Vdc ΓΙΑ 48V ΜΠΑΤΑΡΙΑ Φορτίο <= 25W ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΦΟΡΤΙΣΤΗ MODEL 2012 2024 3024 5048 6048 ΙΚΗ ΤΑΣΗ ΕΙΣΟΔΟΥ ΕΥΡΟΣ

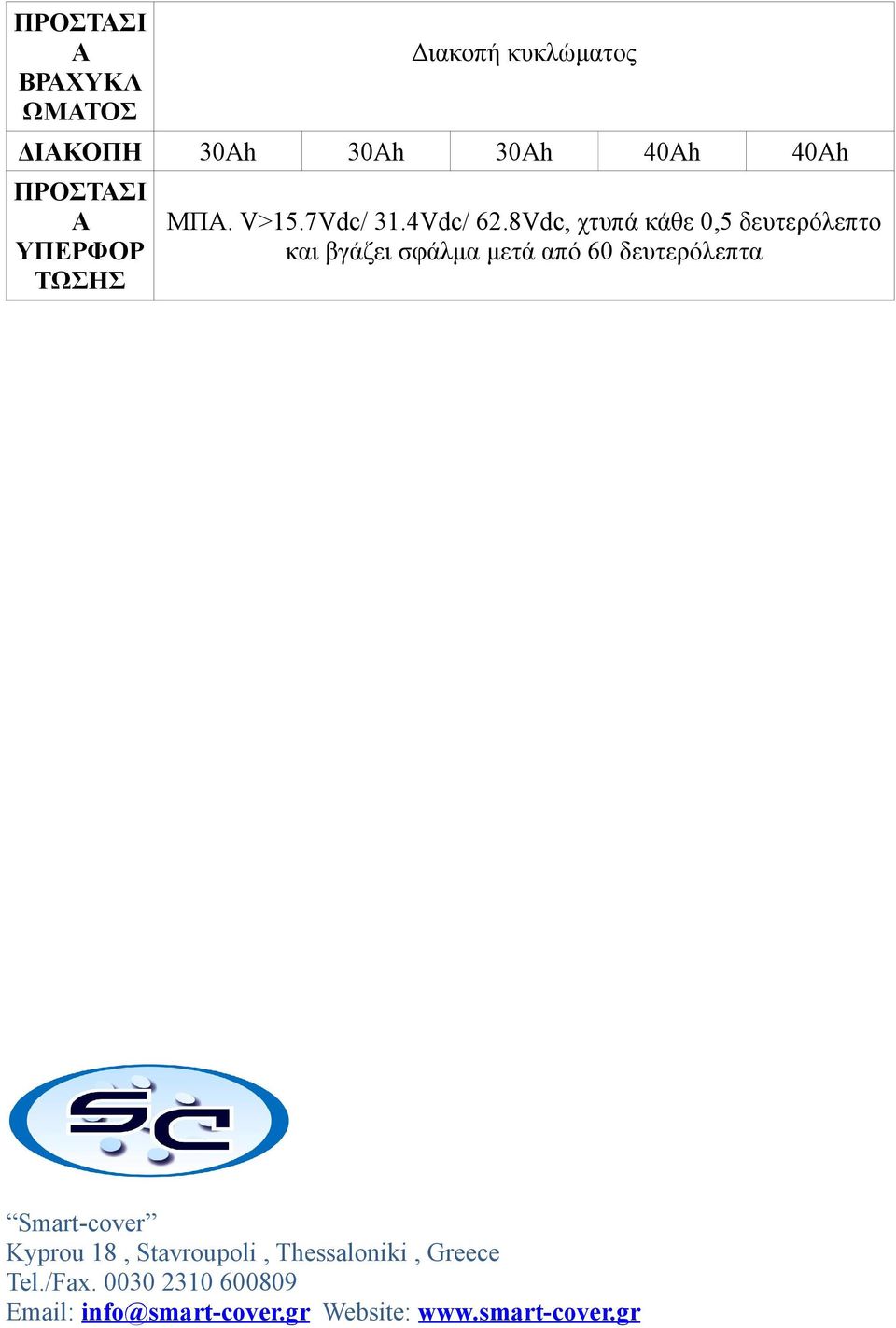

11 ΠΡΟΣΤΑΣΙ Α ΒΡΑΧΥΚΛ ΩΜΑΤΟΣ Διακοπή κυκλώματος ΔΙΑΚΟΠΗ 30Ah 30Ah 30Ah 40Ah 40Ah ΠΡΟΣΤΑΣΙ Α ΥΠΕΡΦΟΡ ΤΩΣΗΣ ΜΠΑ. V>15.7Vdc/ 31.4Vdc/ 62.8Vdc, χτυπά κάθε 0,5 δευτερόλεπτο και βγάζει σφάλμα μετά από 60 δευτερόλεπτα Smart-cover Kyprou 18, Stavroupoli, Thessaloniki, Greece Tel./Fax Website:

8Vdc, χτυπά κάθε 0,5 δευτερόλεπτο και βγάζει σφάλμα μετά από 60 δευτερόλεπτα
