1 ΔΑΣΚΑΡΟΛΗ ΓΛΥΦΑΔΑ, ΤΗΛ: , FAX : , mail: info@ekkaf.gr, url : ΠΡΟΕΝΤΕΤΑΜΕΝΑ ΑΓΚΥΡΙΑ ΕΔΑΦΟΥΣ

2 ΔΑΣΚΑΡΟΛΗ ΓΛΥΦΑΔΑ, ΤΗΛ: , ΦΑΞ : , Ηλ. Ταχ.: info@ekkaf.gr, url : ΠΕΡΙΕΧΟΜΕΝΑ I. Εισαγωγή...3 IΙ. Περιγραφή...4 III. Σκαρίφημα Τυπικού Αγκυρίου...5 IV. Υλικά...6 V. Εφαρμογή Προέντασης...11 VI. Φωτογραφίες Έργων...16 ΕΙΚΟΝΑ 1: Βαθιά Εκσκαφή Προεντεταμένα Αγκύρια στον σταθμό Κεραμεικός της Αττικό Μετρό (Τοίχος τύπου Βερολίνου με Έγχυτους Πασσάλους από Οπλισμένο Σκυρόδεμα) COPYRIGHT ΕΚΚΑΦ ΑΤΕΕ 2

3 I. Εισαγωγή Η εταιρεία ΕΚΚΑΦ ΑΤΕΕ ειδικεύεται εδώ και δεκαετίες στην κατασκευή και προμήθεια αγκυρίων προεντεταμένων και μη για εδάφη και βράχους. Τα αγκύρια αυτά χρησιμοποιούνται σε ειδικά γεωτεχνικά έργα, όπως βαθιές εκσκαφές και αντιστηρίξεις, διευθέτηση ευστάθειας πρανών, ενίσχυση θεμελίων μεγάλων έργων σήραγγες και άλλα ειδικά γεωτεχνικά έργα και λοιπά έργα πολιτικού μηχανικού. ΕΙΚΟΝΑ 2: Τοίχος Αντιστήριξης ΕΙΚΟΝΑ 3: Ευστάθεια Πρανών ΕΙΚΟΝΑ 4: Ενίσχυση Θεμελίων ΕΙΚΟΝΑ 5: Σταθεροποίηση Φραγμάτων ΕΙΚΟΝΑ 6: Υποστήριξη Σηράγγων 3

4 II. Περιγραφή Στα προεντεταμένα αγκύρια επιβάλλεται μέσω του συστήματος υδραυλικής πρέσαςγρύλλος φορτίο το οποίο παραλαμβάνεται μέσω ενέματος από το έδαφος και εξασφαλίζει την ευστάθεια της αγκυρούμενης κατασκευής. Συνήθως η αγκυρούμενη κατασκευή είναι αντιστηρίξεις με κατακόρυφα μέτωπα όπως έγχυτοι πασσαλότοιχοι, τοίχοι τύπου Βερολίνου, διαφραγματικοί τοίχοι ή τοίχοι από πασσαλοσανίδες και τοίχοι από οριζόντιες δοκούς. Επιπλέον χρησιμοποιούνται για την ευστάθεια πρανών, την ενίσχυση των θεμελίων μεγάλων κατασκευών και την ανάληψη κατακόρυφων φορτίων σε κατασκευές υπό άνωση. Τα βασικά μέρη των αγκυρίων είναι τα εξής: Η κεφαλή αγκύρωσης, η οποία μεταφέρει το εφελκυστικό φορτίο του αγκυρίου στο αγκυρούμενο δομικό στοιχείο στην επιφάνεια του εδάφους. Το πακτωμένο μήκος που μεταφέρει το φορτίο στο έδαφος Το ελεύθερο μήκος που μεσολαβεί μεταξύ της κεφαλής και του πακτωμένου μήκους δύναται να επιμηκύνεται όταν εφελκύεται παραλαμβάνοντας το φορτίο τάνυσης. Τα προεντεταμένα αγκύρια κατατάσσονται σε δυο κατηγορίες με βάση την προβλεπόμενη από την Μελέτη τεχνική διάρκεια ζωής: Προσωρινά με τεχνική διάρκεια ζωής μέχρι δύο έτη Μόνιμα με τεχνική διάρκεια ζωής μεγαλύτερη από δύο έτη. Τα βασικά υλικά που απαρτίζουν τα προεντεταμένα αγκύρια είναι ο χάλυβας προέντασης υψηλών αντοχών (σε μορφή συρματόσχοινων ή σπειρωμάτων), οι λείοι προστατευτικοί σωλήνες για την προστασία των τενόντων στο ελεύθερο τμήμα του αγκυρίου, οι σωλήνες ενεμάτωσης και εξαέρωσης των αγκυρίων,, το διαχωριστικό πώμα μεταξύ ελευθέρου και πακτωμένου μήκους, οι αποστάτες στο πακτωμένο τμήμα, η διάταξη της κεφαλής αγκύρωσης και το ένεμα για την πλήρωση του διατρήματος. Η ΕΚΚΑΦ ΑΤΕΕ κατασκευάζει τα αγκύρια με βάση το EN 1537, χρησιμοποιεί τα υλικά που προδιαγράφει και εκτελεί τις απαραίτητες δοκιμαστικές φορτίσεις που ορίζει πριν εφαρμόσει το τελικό φορτίο προέντασης. Στην παρακάτω σελίδα παρουσιάζεται ενδεικτικά μία τυπική τομή προσωρινού αγκυρίου, καθώς και λεπτομέρεια της κεφαλής αγκύρωσης. Για την τάνυση των αγκυρίων χρησιμοποιούνται οι γρύλλοι και οι αντλίες προέντασης του συστήματος ΜΚ4, της οποίας η ΕΚΚΑΦ είναι αποκλειστικός αντιπρόσωπος στην Ελλάδα και τα Βαλκάνια. 4

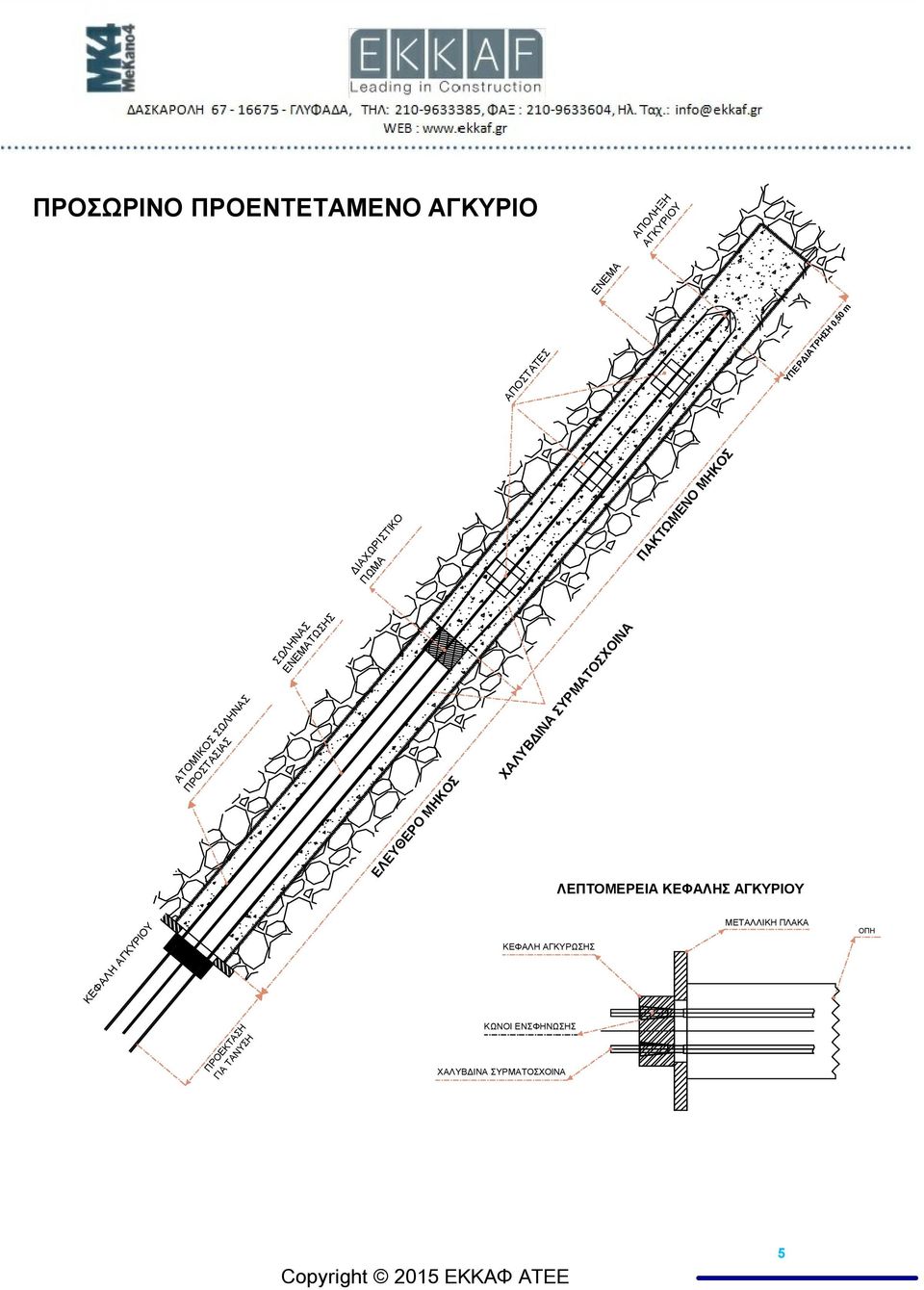

5 ΠΡΟΣΩΡΙΝΟ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΑΓΚΥΡΙΟ ΑΠΟΛΗΞΗ ΑΓΚΥΡΙΟΥ ΕΝΕΜΑ ΑΠΟΣΤΑΤΕΣ ΥΠΕΡΔΙΑΤΡΗΣΗ 0,50 m ΔΙΑΧΩΡΙΣΤΙΚΟ ΠΩΜΑ ΠΑΚΤΩΜΕΝΟ ΜΗΚΟΣ ΑΤΟΜΙΚΟΣ ΣΩΛΗΝΑΣ ΠΡΟΣΤΑΣΙΑΣ ΣΩΛΗΝΑΣ ΕΝΕΜΑΤΩΣΗΣ ΕΛΕΥΘΕΡΟ ΜΗΚΟΣ ΧΑΛΥΒΔΙΝΑ ΣΥΡΜΑΤΟΣΧΟΙΝΑ ΛΕΠΤΟΜΕΡΕΙΑ ΚΕΦΑΛΗΣ ΑΓΚΥΡΙΟΥ ΚΕΦΑΛΗ ΑΓΚΥΡΙΟΥ ΚΕΦΑΛΗ ΑΓΚΥΡΩΣΗΣ ΜΕΤΑΛΛΙΚΗ ΠΛΑΚΑ ΟΠΗ ΠΡΟΕΚΤΑΣΗ ΓΙΑ ΤΑΝΥΣΗ ΚΩΝΟΙ ΕΝΣΦΗΝΩΣΗΣ ΧΑΛΥΒΔΙΝΑ ΣΥΡΜΑΤΟΣΧΟΙΝΑ Copyright 2015 EKKAΦ ΑΤΕΕ 5

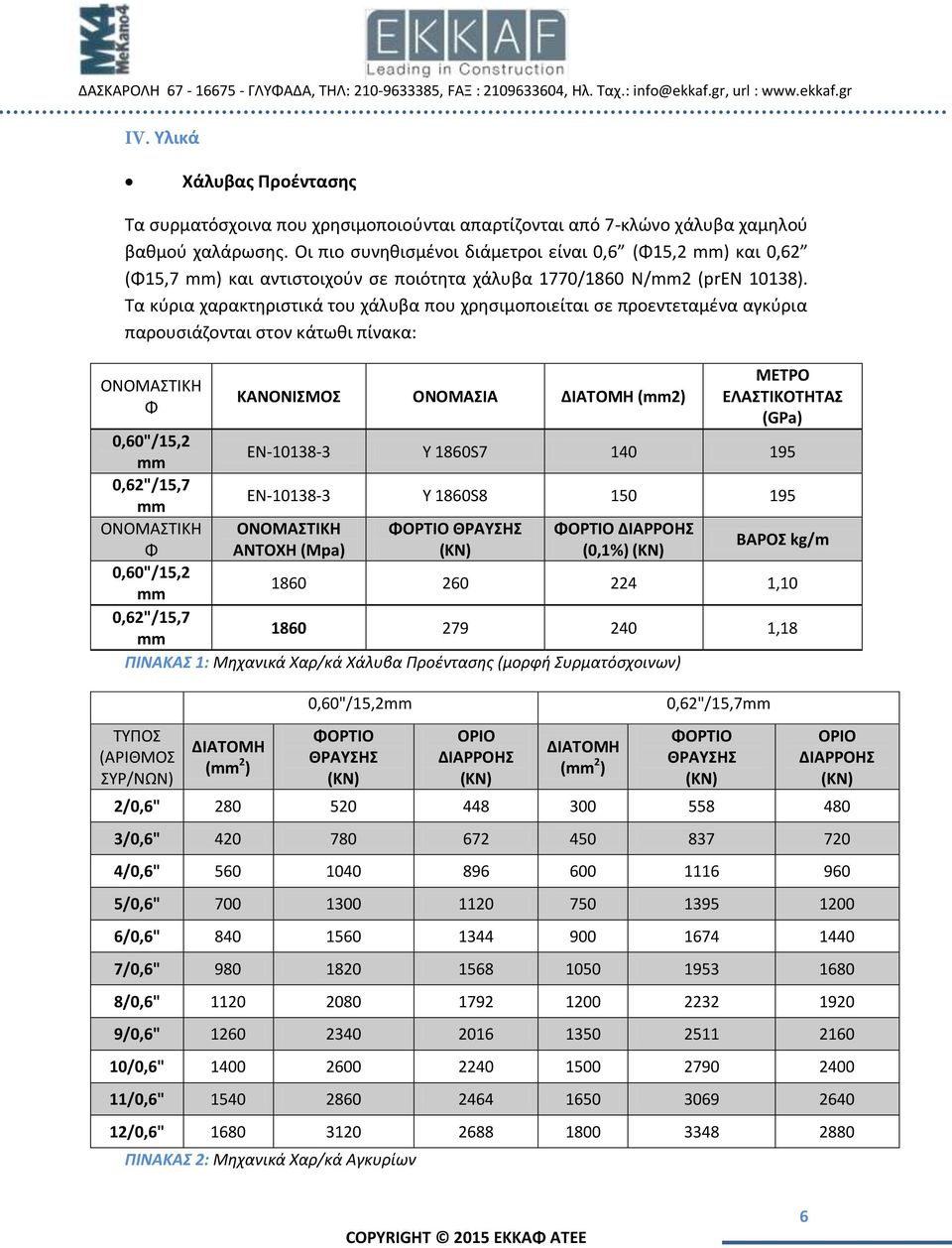

6 IV. Υλικά Χάλυβας Προέντασης Τα συρματόσχοινα που χρησιμοποιούνται απαρτίζονται από 7-κλώνο χάλυβα χαμηλού βαθμού χαλάρωσης. Οι πιο συνηθισμένοι διάμετροι είναι 0,6 (Φ15,2 mm) και 0,62 (Φ15,7 mm) και αντιστοιχούν σε ποιότητα χάλυβα 1770/1860 N/mm2 (prεν 10138). Τα κύρια χαρακτηριστικά του χάλυβα που χρησιμοποιείται σε προεντεταμένα αγκύρια παρουσιάζονται στον κάτωθι πίνακα: ΟΝΟΜΑΣΤΙΚΗ Φ ΚΑΝΟΝΙΣΜΟΣ ΟΝΟΜΑΣΙΑ ΔΙΑΤΟΜΗ (mm2) ΜΕΤΡΟ ΕΛΑΣΤΙΚΟΤΗΤΑΣ (GPa) 0,60"/15,2 mm EN Y 1860S ,62"/15,7 mm EN Y 1860S ΟΝΟΜΑΣΤΙΚΗ ΟΝΟΜΑΣΤΙΚΗ ΦΟΡΤΙΟ ΘΡΑΥΣΗΣ ΦΟΡΤΙΟ ΔΙΑΡΡΟΗΣ Φ ΑΝΤΟΧΗ (Mpa) (KN) (0,1%) (KN) ΒΑΡΟΣ kg/m 0,60"/15,2 mm ,10 0,62"/15,7 mm ,18 ΠΙΝΑΚΑΣ 1: Μηχανικά Χαρ/κά Χάλυβα Προέντασης (μορφή Συρματόσχοινων) ΤΥΠΟΣ (ΑΡΙΘΜΟΣ ΣΥΡ/ΝΩΝ) ΔΙΑΤΟΜΗ (mm 2 ) 0,60"/15,2mm ΦΟΡΤΙΟ ΘΡΑΥΣΗΣ (KN) ΟΡΙΟ ΔΙΑΡΡΟΗΣ (KN) ΔΙΑΤΟΜΗ (mm 2 ) 0,62"/15,7mm ΦΟΡΤΙΟ ΘΡΑΥΣΗΣ (KN) ΟΡΙΟ ΔΙΑΡΡΟΗΣ (KN) 2/0,6" /0,6" /0,6" /0,6" /0,6" /0,6" /0,6" /0,6" /0,6" /0,6" /0,6" ΠΙΝΑΚΑΣ 2: Μηχανικά Χαρ/κά Αγκυρίων 6

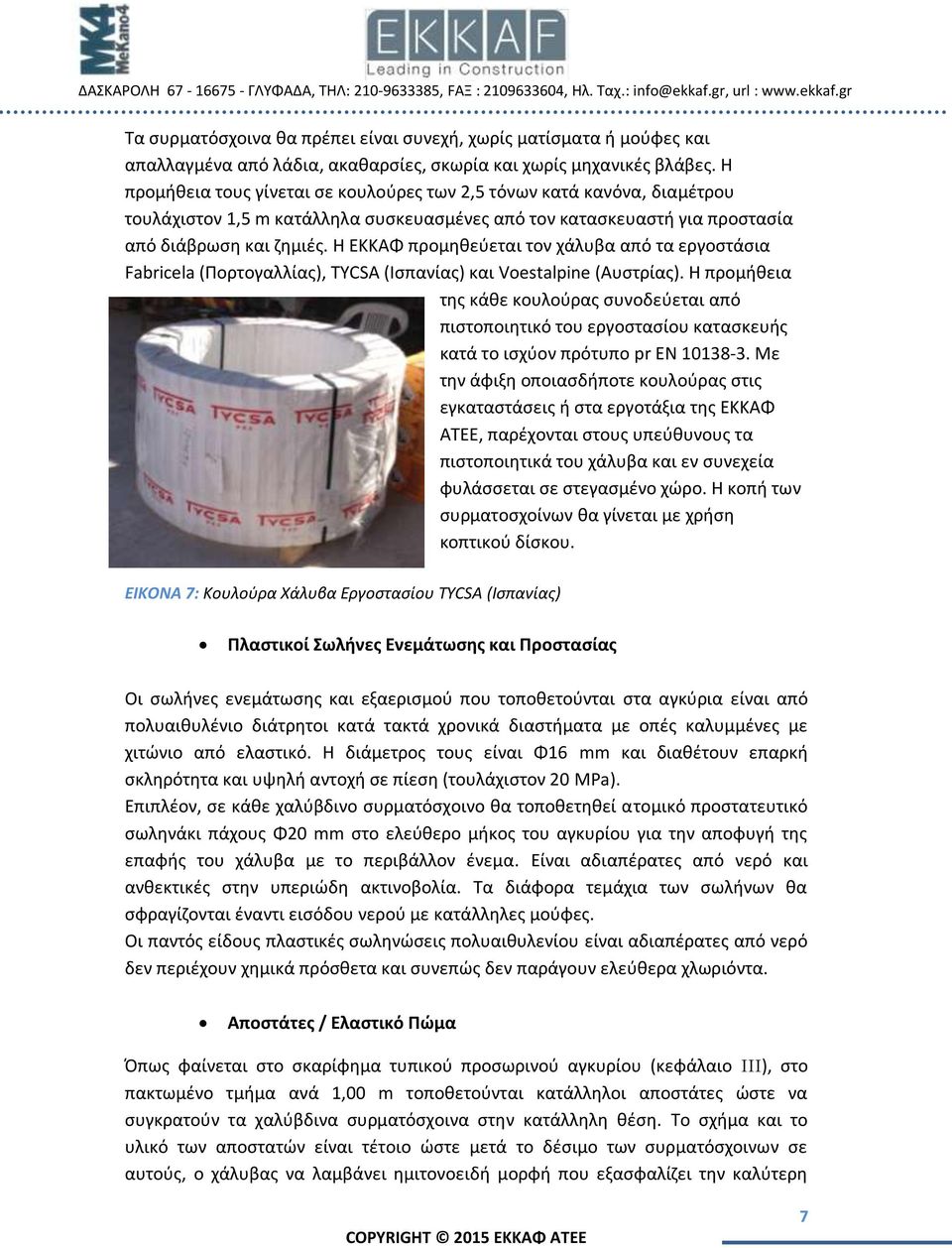

7 Τα συρματόσχοινα θα πρέπει είναι συνεχή, χωρίς ματίσματα ή μούφες και απαλλαγμένα από λάδια, ακαθαρσίες, σκωρία και χωρίς μηχανικές βλάβες. Η προμήθεια τους γίνεται σε κουλούρες των 2,5 τόνων κατά κανόνα, διαμέτρου τουλάχιστον 1,5 m κατάλληλα συσκευασμένες από τον κατασκευαστή για προστασία από διάβρωση και ζημιές. Η ΕΚΚΑΦ προμηθεύεται τον χάλυβα από τα εργοστάσια Fabricela (Πορτογαλλίας), TYCSA (Ισπανίας) και Voestalpine (Αυστρίας). Η προμήθεια της κάθε κουλούρας συνοδεύεται από πιστοποιητικό του εργοστασίου κατασκευής κατά το ισχύον πρότυπο pr EN Με την άφιξη οποιασδήποτε κουλούρας στις εγκαταστάσεις ή στα εργοτάξια της ΕΚΚΑΦ ΑΤΕΕ, παρέχονται στους υπεύθυνους τα πιστοποιητικά του χάλυβα και εν συνεχεία φυλάσσεται σε στεγασμένο χώρο. Η κοπή των συρματοσχοίνων θα γίνεται με χρήση κοπτικού δίσκου. ΕΙΚΟΝΑ 7: Κουλούρα Χάλυβα Εργοστασίου TYCSA (Ισπανίας) Πλαστικοί Σωλήνες Ενεμάτωσης και Προστασίας Οι σωλήνες ενεμάτωσης και εξαερισμού που τοποθετούνται στα αγκύρια είναι από πολυαιθυλένιο διάτρητοι κατά τακτά χρονικά διαστήματα με οπές καλυμμένες με χιτώνιο από ελαστικό. Η διάμετρος τους είναι Φ16 mm και διαθέτουν επαρκή σκληρότητα και υψηλή αντοχή σε πίεση (τουλάχιστον 20 MPa). Επιπλέον, σε κάθε χαλύβδινο συρματόσχοινο θα τοποθετηθεί ατομικό προστατευτικό σωληνάκι πάχους Φ20 mm στο ελεύθερο μήκος του αγκυρίου για την αποφυγή της επαφής του χάλυβα με το περιβάλλον ένεμα. Είναι αδιαπέρατες από νερό και ανθεκτικές στην υπεριώδη ακτινοβολία. Τα διάφορα τεμάχια των σωλήνων θα σφραγίζονται έναντι εισόδου νερού με κατάλληλες μούφες. Οι παντός είδους πλαστικές σωληνώσεις πολυαιθυλενίου είναι αδιαπέρατες από νερό δεν περιέχουν χημικά πρόσθετα και συνεπώς δεν παράγουν ελεύθερα χλωριόντα. Αποστάτες / Ελαστικό Πώμα Όπως φαίνεται στο σκαρίφημα τυπικού προσωρινού αγκυρίου (κεφάλαιο III), στο πακτωμένο τμήμα ανά 1,00 m τοποθετούνται κατάλληλοι αποστάτες ώστε να συγκρατούν τα χαλύβδινα συρματόσχοινα στην κατάλληλη θέση. Το σχήμα και το υλικό των αποστατών είναι τέτοιο ώστε μετά το δέσιμο των συρματόσχοινων σε αυτούς, ο χάλυβας να λαμβάνει ημιτονοειδή μορφή που εξασφαλίζει την καλύτερη 7

8 πρόσφυση του ενέματος. Ανάλογα τα μήκη του αγκυρίου, τον αριθμό των συρματοσχοίνων, την διάμετρο της οπής και το προβλεπόμενο ένεμα, επιλέγεται η χρήση του κατάλληλου αποστάτη. Το υλικό κατασκευής των αποστατών είναι ελαστικό πολυμερές επαρκούς σκληρότητας και εφελκυστικής αντοχής και προμηθεύεται από υψηλής επάρκειας και τεχνογνωσίας βιομηχανίες. ΕΙΚΟΝΑ 8: Σχέδιο / Φωτογραφίες Συνήθη Αποστάτη Αγκυρίου Από το ίδιο υλικό και με τις ίδιες ιδιότητες παρασκευάζεται και ελαστικό πώμα (τάπα) που όπως φαίνεται στο σκαρίφημα χρησιμοποιείται για τον χωρισμό του ελεύθερου από το πακτωμένο τμήμα. Διάταξη Κεφαλής Αγκύρωσης (Κεφαλή - Κώνος - Πλάκα Έδρασης) Λεπτομέρεια της διάταξης αγκύρωσης στο άκρο όπου εφαρμόζεται το φορτίο προέντασης φαίνεται στο σκαρίφημα (κεφάλαιο III). Οι κεφαλές αγκύρωσης και οι κώνοι ενσφήνωσης (σφήνες) τους προμηθεύονται απ' ευθείας από την εταιρεία Mekano4. Η δε μεταλλική πλάκα έδρασης που εξασφαλίζει τη διάχυση του φορτίου στην αγκυρούμενη κατασκευή διαφέρει ανάλογα την Οριστική Μελέτη του Έργου. Οι κεφαλές είναι τυποποιημένες χαλύβδινες κατασκευές κυλινδρικής μορφής που επιτρέπουν την τάνυση κάθε συρματόσχοινου ξεχωριστά ή όλων μαζί, καθώς και την εκτέλεση της ενεμάτωσης για την πλήρωση της οπής. Οι διαστάσεις τους καθορίζονται 8

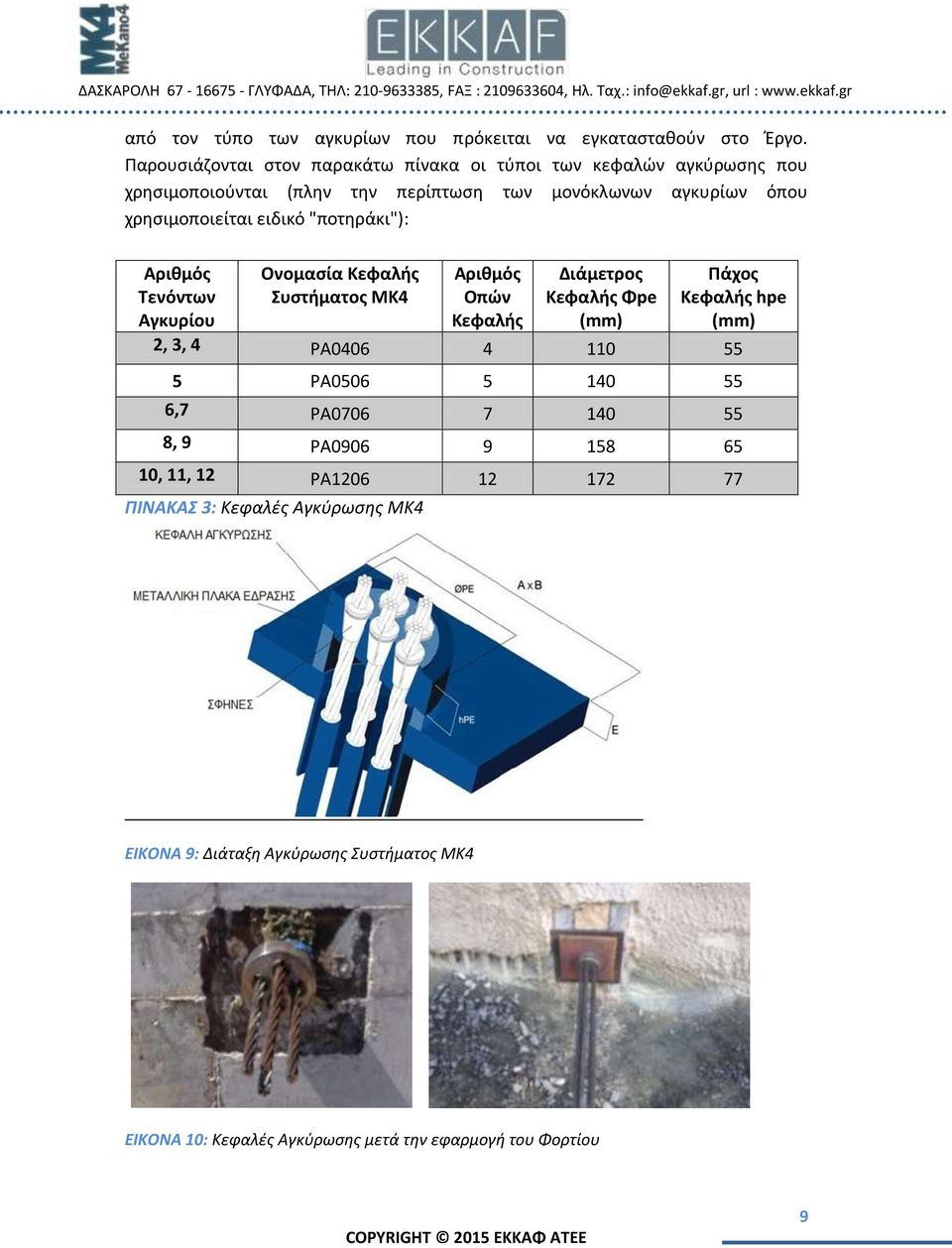

9 από τον τύπο των αγκυρίων που πρόκειται να εγκατασταθούν στο Έργο. Παρουσιάζονται στον παρακάτω πίνακα οι τύποι των κεφαλών αγκύρωσης που χρησιμοποιούνται (πλην την περίπτωση των μονόκλωνων αγκυρίων όπου χρησιμοποιείται ειδικό "ποτηράκι"): Αριθμός Τενόντων Αγκυρίου Ονομασία Κεφαλής Συστήματος MK4 Αριθμός Οπών Κεφαλής Διάμετρος Κεφαλής Φpe (mm) Πάχος Κεφαλής hpe (mm) 2, 3, 4 PA PA ,7 PA , 9 PA , 11, 12 PA ΠΙΝΑΚΑΣ 3: Κεφαλές Αγκύρωσης ΜΚ4 ΕΙΚΟΝΑ 9: Διάταξη Αγκύρωσης Συστήματος ΜΚ4 ΕΙΚΟΝΑ 10: Κεφαλές Αγκύρωσης μετά την εφαρμογή του Φορτίου 9

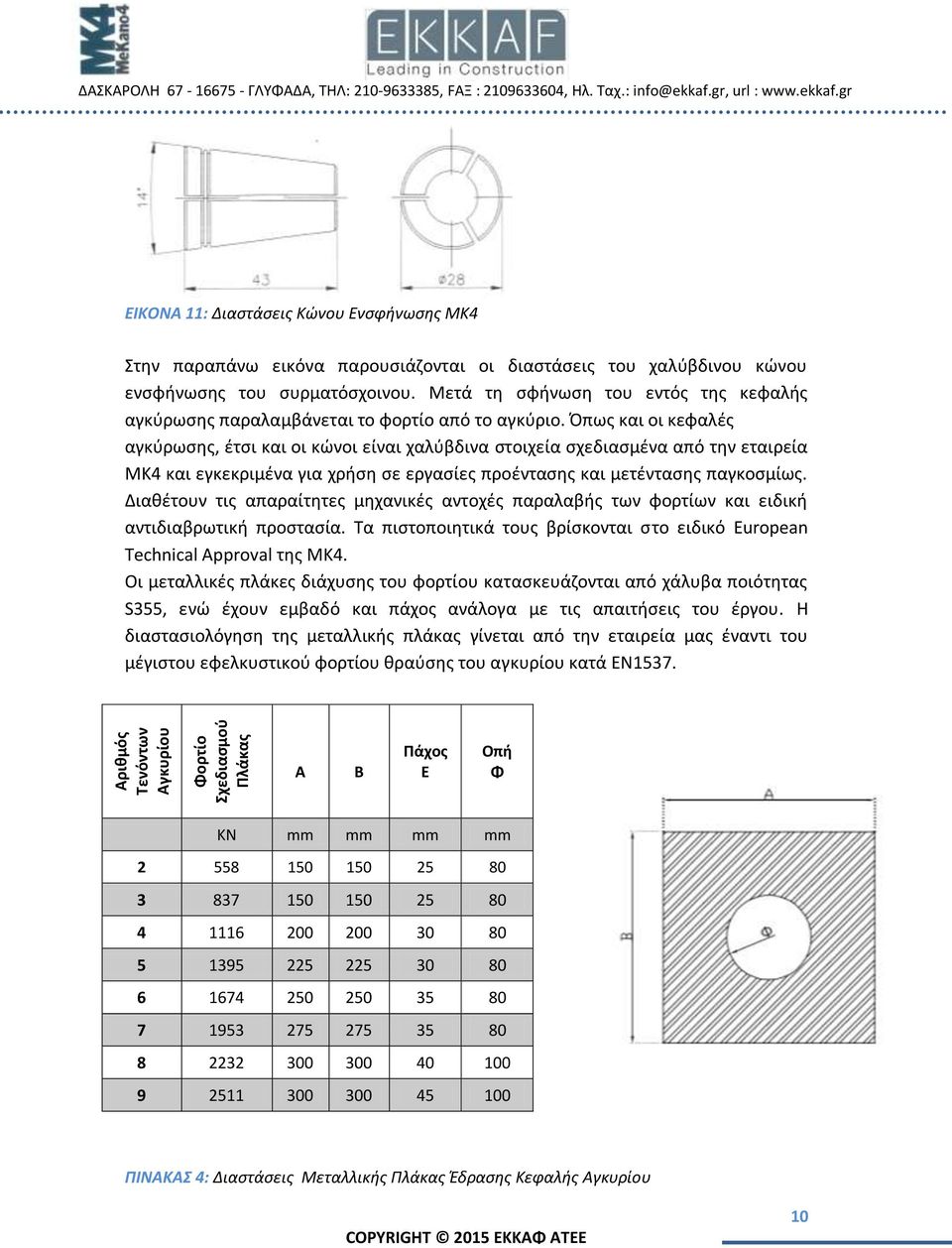

10 Αριθμός Τενόντων Αγκυρίου Φορτίο Σχεδιασμού Πλάκας ΔΑΣΚΑΡΟΛΗ ΓΛΥΦΑΔΑ, ΤΗΛ: , FΑΞ : , Ηλ. Ταχ.: info@ekkaf.gr, url : ΕΙΚΟΝΑ 11: Διαστάσεις Κώνου Ενσφήνωσης ΜΚ4 Στην παραπάνω εικόνα παρουσιάζονται οι διαστάσεις του χαλύβδινου κώνου ενσφήνωσης του συρματόσχοινου. Μετά τη σφήνωση του εντός της κεφαλής αγκύρωσης παραλαμβάνεται το φορτίο από το αγκύριο. Όπως και οι κεφαλές αγκύρωσης, έτσι και οι κώνοι είναι χαλύβδινα στοιχεία σχεδιασμένα από την εταιρεία ΜΚ4 και εγκεκριμένα για χρήση σε εργασίες προέντασης και μετέντασης παγκοσμίως. Διαθέτουν τις απαραίτητες μηχανικές αντοχές παραλαβής των φορτίων και ειδική αντιδιαβρωτική προστασία. Τα πιστοποιητικά τους βρίσκονται στο ειδικό European Technical Approval της ΜΚ4. Οι μεταλλικές πλάκες διάχυσης του φορτίου κατασκευάζονται από χάλυβα ποιότητας S355, ενώ έχουν εμβαδό και πάχος ανάλογα με τις απαιτήσεις του έργου. Η διαστασιολόγηση της μεταλλικής πλάκας γίνεται από την εταιρεία μας έναντι του μέγιστου εφελκυστικού φορτίου θραύσης του αγκυρίου κατά ΕΝ1537. A B Πάχος E Οπή Φ KN mm mm mm mm ΠΙΝΑΚΑΣ 4: Διαστάσεις Μεταλλικής Πλάκας Έδρασης Κεφαλής Αγκυρίου 10

11 Ένεμα για την πλήρωση του διατρήματος και την πρόσφυση του πακτωμένου τμήματος Το τσιμεντένεμα των αγκυριών θα είναι συμβατό με τον τύπο του τένοντα και θα ακολουθεί τα πρότυπα ΕΝ 445, 446 και 447. Σε ειδικές περιπτώσεις μπορούν να χρησιμοποιηθούν ρητινικά ενέματα αντί τσιμεντενέματος, εφόσον προβλέπεται από τη μελέτη και αφού η ικανότητα αποτελεσματικής εφαρμογής τους στο έργο αποδειχθεί με κατάλληλες δοκιμές. Το τσιμέντο επιλέγεται ανάλογα τον βαθμό προσβολής του περιβάλλοντος (ΕΝ 206-1), τη διαπερατότητα του γεωυλικού και την τεχνική διάρκεια ζωής του αγκυρίου. Ο λόγος νερού-τσιμέντου στο ένεμα επιλέγεται με βάση τις συνθήκες του γεωυλικού, την μέθοδο κατασκευής και τις απαιτήσεις ανθεκτικότητας και αντοχής ώστε να εξασφαλίζεται η πρόσφυση τένοντα-ενέματος και ενέματος-εδάφους που προβλέπει η Μελέτη(συνήθης αναλογία νερού προς τσιμέντο 0,4 κατά βάρος). Τα πρόσμικτα οφείλουν να συμμορφώνονται με τις απαιτήσεις του ΕΝ 934-4, ενώ δεν θα πρέπει να περιέχουν πάνω από 0,1% κατά βάρος θειικά, νιτρικά ή χλωρικά άλατα. V. Εφαρμογή Προέντασης - Δοκιμές Η ειδική λειτουργία των προεντεταμένων αγκυρίων έγκειται στην ικανότητα παραλαβής εφελκυστικού φορτίου. Μετά την τοποθέτηση εντός της οπής και την ενεμάτωση, με τη χρήση εξοπλισμού υδραυλικής αντλίας - γρύλλος επιτυγχάνεται η τάνυση του χάλυβα. Οι γρύλλοι του συστήματος ΜΚ4 έχουν δύο έμβολα (τάνυση - σφήνωση) και τρεις υδραυλικές διαδρομές (τάνυση - σφήνωση - επιστροφή). Έτσι μετά την τάνυση του χάλυβα μέχρι το επιθυμητό φορτίο, ο γρύλλος μέσω του εμβόλου σφήνωσης μεταβιβάζει το φορτίο στην μεταλλική πλάκα και αυτή στην αγκυρούμενη κατασκευή ελαχιστοποιώντας τις απώλειες. Περισσότερες πληροφορίες για τον εξοπλισμό προέντασης της εταιρείας ΜΚ4, την οποία η ΕΚΚΑΦ ΑΤΕΕ αντιπροσωπεύει σε Ελλάδα και Βαλκάνια μπορείτε να βρείτε στα τεχνικά φυλλάδια της ΜΚ4. ΜΕΓΙΣΤΟ ΦΟΡΤΙΟ ΠΡΟΕΝΤΑΣΗΣ 0,60"/15,2mm 0,62"/15,7mm 0,70*ΦΟΡΤΙΟ 0,70*ΦΟΡΤΙΟ ΤΥΠΟΣ ΘΡΑΥΣΗΣ ΘΡΑΥΣΗΣ 2/0,6" /0,6" /0,6" /0,6" /0,6"

12 7/0,6" /0,6" /0,6" /0,6" /0,6" /0,6" ΠΙΝΑΚΑΣ 5: Μέγιστο Επιτρεπτό Φορτίο Τάνυ9σης κατά ΜΚ4 Δοκιμές Προεντεταμένων Αγκυρίων Ο ΕΝ1537 ορίζει συγκεκριμένες δοκιμές - ελέγχους επί των προεντεταμένων αγκυρώσεων εδάφους. Πριν την εφαρμογή του φορτίου λειτουργίας στο αγκύριο, επιβάλλεται η πραγματοποίηση δοκιμαστικών φορτίσεων για την εξακρίβωση της φέρουσας ικανότητας του αγκυρίου, των ερπυστικών χαρακτηριστικών του τσιμεντενέματος και των επιμηκύνσεων του κατά την τάνυση. Προτείνεται η εκτέλεση των δοκιμών κατά τη μέθοδο 1 του ΕΝ 1537 (Annex E, E.2) και του κανονισμού pren ISO Συγκεκριμένα, πριν την εγκατάσταση των προεντεταμένων αγκυρώσεων προβλέπεται η διενέργεια δοκιμαστικών φορτίσεων (assessment test) σε συγκεκριμένα αγκύρια και στη συνέχεια πριν την θέση σε λειτουργία κάθε ενός αγκυρίου ξεχωριστά η διενέργεια δοκιμών αποδοχής (acceptance test). Οι δοκιμαστικές φορτίσεις (assessment tests) περιλαμβάνουν δύο διαφορετικά είδη ελέγχων: investigation test και suitability test. Ορισμοί φορτίων Proof Load Pp: φορτίο επιβεβαίωσης, το μέγιστο φορτίο το οποίο εφαρμόζουμε σε ένα αγκύριο κατά την πραγματοποίηση των δοκιμών Datum Load Pa: το αρχικό στοιχειώδες φορτίο από το οποίο αρχίζουν οι μετρήσεις κατά τη διάρκεια των δοκιμών. Γενικά, λαμβάνεται ίσο με 10%.Pp. Lock-off Load Po: φορτίο σφήνωσης που εφαρμόζεται στο αγκύριο μετά την ολοκλήρωση της διαδικασίας της τάνυσης, εξασφαλίζοντας ότι θα παραλειφθεί το φορτίο λειτουργίας της μελέτης μετά την αφαίρεση των απωλειών σφήνωσης Ptk: χαρακτηριστική εφελκυστική αντοχή του τένοντα Pt0,1k: τιμή εφελκυστικού φορτίου του τένοντα για την εξάντληση του ορίου διαρροής, το οποίο αντιστοιχεί σε παραμόρφωση 0,1% Rd: αντοχή σχεδιασμού του αγκυρίου 12

13 Investigation Test (Διερευνητική Δοκιμή) Πραγματοποιούνται σε αγκύρια τα οποία δεν αποτελούν τμήμα της κατασκευής αλλά έχουν τοποθετηθεί πριν από τα κανονικά αγκύρια της δομής σε συνθήκες εδάφους παρόμοιες με τις κατασκευής. Κατασκευάζονται από τα ίδια υλικά και έχουν την ίδια γεωμετρία με τα αγκύρια της κατασκευής. Γίνονται μόνο σε περιπτώσεις που ζητείται από την Μελέτη του Έργου για την εξακρίβωση της μέγιστης αντοχής των χαλύβδινων αγκυρώσεων στο συγκεκριμένο έδαφος. Στην ουσία, η εκτέλεση των διερυνητικών δοκιμών αποτελεί κομμάτι της μελέτης. Μεταξύ της τοποθέτησης των διερευνητικών αγκυρίων και της έναρξης των δοκιμών μεσολαβεί ένα επαρκές χρονικό διάστημα για την ανάπτυξη των αντοχών των αγκυρίων. Το αγκύριο φορτίζεται σε διαδοχικούς κύκλους από ένα αρχικό φορτίο Pa (datum load=0,1pp) ως ένα μέγιστο φορτίο Pp (proof load). Στον παρακάτω πίνακα παρουσιάζονται οι διάφοροι κύκλοι φόρτισης και οι περίοδοι παρατήρησης. Βαθμίδες Φόρτισης (%Pp) Ελάχιστη περίοδος παρατήρησης (min) Κύκλος 1 Κύκλος 2 Κύκλος 3 Κύκλος 4 Κύκλος 5 Κύκλος (60 ή 180) ΠΙΝΑΚΑΣ 6: Κύκλοι Φόρτισης Διερευνητικών Δοκιμών Το 15 min ισχύει για φορτία μικρότερα από Pp, ενώ για 100%Pp, η περίοδος είναι 60 min για μη συνεκτικά εδάφη και 180 min για συνεκτικά. Μετράται η μετακίνηση της κεφαλής του τένοντα. Το proof load Pp υπολογίζεται από τη σχέση Pp=1,5Re, όπου Re η εκτιμώμενη δοκιμή εξόλκευσης του αγκυρίου με βάση την προηγούμενη εμπειρία που καθορίζεται από την Μελέτη. Το μέγιστο φορτίο Pp που επιτρέπεται να εφαρμοστεί είναι (min 0,80Ptk, 0,95Pt0,1k). Με βάση τα δεδομένα που θα συλλεχθούν κατά τις δοκιμές κατασκευάζονται τα διαγράμματα: Μετακίνηση της κεφαλής του τένοντα συναρτήσει του φορτίου κάθε βήματος φόρτισης Μετακίνηση της κεφαλής συναρτήσει του χρόνου στο μέγιστο φορτίο κάθε κύκλου παράμετρος α1 συναρτήσει του φορτίου του αγκυρίου, δηλαδή κλίση του διαγράμματος της μετατόπισης λόγω ερπυσμού σε λογαριθμική κλίμακα 13

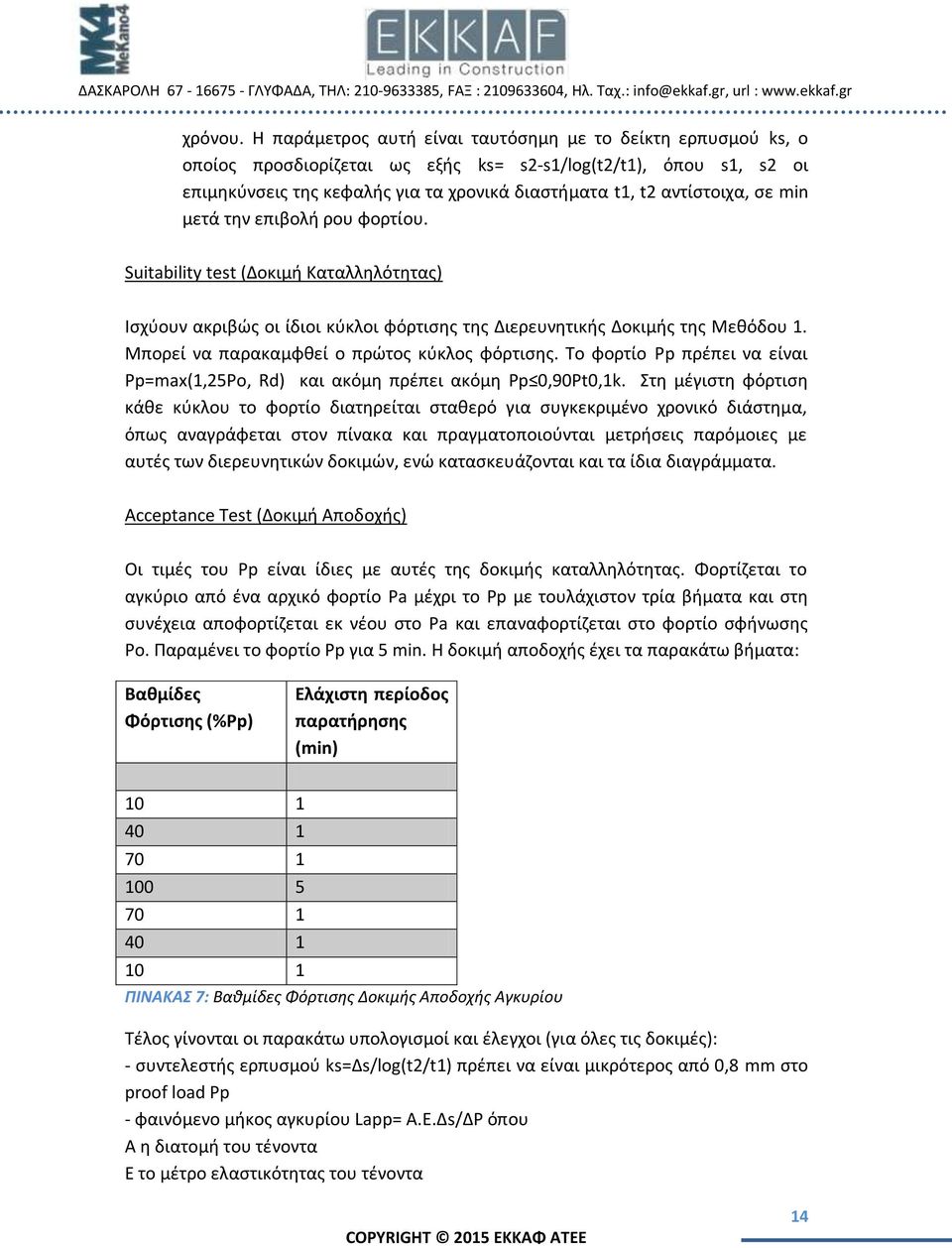

14 χρόνου. Η παράμετρος αυτή είναι ταυτόσημη με το δείκτη ερπυσμού ks, ο οποίος προσδιορίζεται ως εξής ks= s2-s1/log(t2/t1), όπου s1, s2 οι επιμηκύνσεις της κεφαλής για τα χρονικά διαστήματα t1, t2 αντίστοιχα, σε min μετά την επιβολή ρου φορτίου. Suitability test (Δοκιμή Καταλληλότητας) Ισχύουν ακριβώς οι ίδιοι κύκλοι φόρτισης της Διερευνητικής Δοκιμής της Μεθόδου 1. Μπορεί να παρακαμφθεί ο πρώτος κύκλος φόρτισης. Το φορτίο Pp πρέπει να είναι Pp=max(1,25Po, Rd) και ακόμη πρέπει ακόμη Pp 0,90Pt0,1k. Στη μέγιστη φόρτιση κάθε κύκλου το φορτίο διατηρείται σταθερό για συγκεκριμένο χρονικό διάστημα, όπως αναγράφεται στον πίνακα και πραγματοποιούνται μετρήσεις παρόμοιες με αυτές των διερευνητικών δοκιμών, ενώ κατασκευάζονται και τα ίδια διαγράμματα. Acceptance Test (Δοκιμή Αποδοχής) Οι τιμές του Pp είναι ίδιες με αυτές της δοκιμής καταλληλότητας. Φορτίζεται το αγκύριο από ένα αρχικό φορτίο Pa μέχρι το Pp με τουλάχιστον τρία βήματα και στη συνέχεια αποφορτίζεται εκ νέου στο Pa και επαναφορτίζεται στο φορτίο σφήνωσης Po. Παραμένει το φορτίο Pp για 5 min. Η δοκιμή αποδοχής έχει τα παρακάτω βήματα: Βαθμίδες Φόρτισης (%Pp) Ελάχιστη περίοδος παρατήρησης (min) ΠΙΝΑΚΑΣ 7: Βαθμίδες Φόρτισης Δοκιμής Αποδοχής Αγκυρίου Τέλος γίνονται οι παρακάτω υπολογισμοί και έλεγχοι (για όλες τις δοκιμές): - συντελεστής ερπυσμού ks=δs/log(t2/t1) πρέπει να είναι μικρότερος από 0,8 mm στο proof load Pp - φαινόμενο μήκος αγκυρίου Lapp= A.E.Δs/ΔP όπου A η διατομή του τένοντα Ε το μέτρο ελαστικότητας του τένοντα 14

15 Δs η ελαστική επιμήκυνση του τένοντα ΔP το proof load Pp μείον το datum load Pa Το φαινόμενο μήκος πρέπει να έχει μέγιστη τιμή Lmax=ελεύθερο μήκος τένοντα + 0,5. πακτωμένο +προεξοχή και ελάχιστη Lmin=0,8.ελεύθερο + προεξοχή. ΕΙΚΟΝΑ 12: Εκτέλεση Διερευνητικής Δοκιμής Αγκυρίου (Investigation test) ΕΙΚΟΝΑ 13: Εκτέλεση Δοκιμής Καταλληλότητας Αγκυρίου (Suitability test) 15

16 Πλην των δοκιμών με τη χρήση του εξειδικευμένου προσωπικού και εξοπλισμού της ΕΚΚΑΦ ΑΤΕΕ, σε πολλές περιπτώσεις επιβάλλεται η παρακολούθηση (monitoring) της συμπεριφοράς του αγκυρίου για ένα χρονικό διάστημα. Τότε τοποθετείται κυψέλη μέτρησης φορτίου υψηλής ακρίβειας ώστε να μετράται ανά τακτά χρονικά διαστήματα η ενδεχόμενη απώλεια φορτίου. VΙ. Ενδεικτικές Φωτογραφίες Έργων ΕΙΚΟΝΑ 14: Προσωρινά αγκύρια στον σταθμό του ΜΕΤΡΟ στον Άγιο Αντώνιο ΕΙΚΟΝΑ 15: Κατασκευή Προσωρινών Αγκυρίων 16

17 ΕΙΚΟΝΑ 16: Προσωρινά αγκύρια σε φρεάτιο του ΜΕΤΡΟ ΕΙΚΟΝΑ 17: Προσωρινά αγκύρια επί του Νέου Αυτοκινητόδρομου Κορίνθου - Πατρών 17

18 ΕΙΚΟΝΑ 18: Προσωρινά Αγκύρια σε Φρέαρ για την θεμελίωση των Μεσοβάθρων της Σιδηροδρομικής Γέφυρας 26 (Τιθορέα- Δομοκός) ΕΙΚΟΝΑ 19: Αγκύρια σε Οριζόντιες Δοκούς (Σταθεροποίηση Πρανούς) 18
