1 WILO Hellas ΑΒΕΕ Αγίου Αθανασίου Άνοιξη Αττικής Τ F wilo.info@wilo.gr ask_offer@wilo.gr Με επιφύλαξη τεχνικών αλλαγών. Ισχύουν οι γενικοί όροι παράδοσης και λειτουργίας της εταιρείας μας (βλέπε /EL

2 Το μέτρο σύγκρισης για εξαιρετική παροχή νερού. Η αντλία Wilo-Helix EXCEL. Έντυπο προϊόντος.

3 2 Μια εξαιρετική καινοτομία που βγάζει τα λεφτά της. Για τις επιχειρήσεις του σήμερα και για τις επόμενες γενιές.

4 Με την εμπειρία 140 χρόνων η Wilo δημιούργησε μια νέα σειρά φυγοκεντρικών πολυβάθμιων αντλιών υψηλής πίεσης: τη σειρά Wilo-Helix EXCEL. Η σειρά αυτή αποδεικνύει τις μεγάλες δυνατότητες της τόσο στη μείωση ενεργειακού κόστους όσο και στη μείωση εκλύσεων CO 2 σε συνδυασμό με την παραγωγή ενέργειας. Έτσι συμβάλλει καθοριστικά στην ενεργειακή απόδοση των κτιρίων. Και αυτό γιατί με την εγκατάσταση ή την αντικατάσταση της παλιάς σας αντλίας με μια Wilo- Helix EXCEL, βοηθάτε όχι μόνο τον προϋπολογισμό σας αλλά και το περιβάλλον. Ένα ακόμα βήμα για ένα πιο αποδοτικό μέλλον σε πολλούς τομείς εφαρμογών: Παροχή νερού, αύξηση πίεσης, βιομηχανικές εγκαταστάσεις, νερό διεργασιών, κυκλώματα ψύξης, συστήματα πλύσης και άρδευσης. 3

5 Η Οδηγία ErP πιέζει για υψηλότερη απόδοση. Μια εξαιρετική ευκαιρία για μια αποδοτική επένδυση. Η ευρωπαϊκή οδηγία ErP (EΚ640/2009) θέτει συνεχώς αυστηρότερα όρια απόδοσης. Με τη Wilo τα καλύπτετε όλα με ένα βήμα. IE4 IE4 Από IE3 ή IE2 με ρύθμιση στροφών IE3 ή IE2 με ρύθμιση στροφών Από IE2 ή καλύτερο IE2 ή καλύτερο Από Καμία απαίτηση Καμία απαίτηση Ηλεκτροκινητήρες 0,75 μέχρι < 7,5 kw Ηλεκτροκινητήρες 7,5 μέχρι 375 kw IE2, IE3 = Κινητήρας κατηγορίας απόδοσης IEC , υποχρεωτικά από τις αναφερόμενες ημερομηνίες σύμφωνα με τον κανονισμό (EG) 640/2009 της Επιτροπής της ΕΕ IE4 = Μελλοντικά η καλύτερη κατηγορία απόδοσης κινητήρων (κατά το IEC TS έκδ.1) 4

6 Οι νομοθέτες αναγνώρισαν την αναγκαιότητα για λήψη μέτρων και εξέδωσαν πανευρωπαϊκά αυστηρότερες οδηγίες για την κατανάλωση ενέργειας. Η νέα, διευρυμένη ευρωπαϊκή οδηγία ErP για «Προϊόντα σχετιζόμενα με ενέργεια», αφορά όλες τις ελαιολίπαντες αντλίες για θέρμανση και κλιματισμό καθώς και για την παροχή νερού, την αύξηση πίεσης και τη διάθεση λυμάτων. Ξεκινώντας από το 2011, η ευρωπαϊκή οδηγία ErP θέτει όλο και πιο αυστηρές οριακές τιμές απόδοσης για ηλεκτροκινητήρες, οι οποίες θα αλλάξουν ριζικά όλη την αγορά αντλιών. Δράττοντας αυτή την πρόκληση και με στόχο τις τεράστιες δυνατότητες εξοικονόμησης ενέργειας, η εταιρεία Wilo ανέπτυξε μια εξαιρετική λύση. Μια πρωτοποριακή αρχή λειτουργίας κινητήρων που επιτυγχάνει βαθμούς απόδοσης πολύ πάνω από τις καθορισμένες οριακές τιμές. Χρησιμοποιώντας αυτή την αρχή, η Wilo-Helix EXCEL υπερεκπληρώνει ήδη σήμερα τις ισχύουσες απαιτήσεις, που θα είναι υποχρεωτικές από το Επίσης ξεπερνάει και τις οριακές τιμές IE4 (σύμφωνα με το IEC TS έκδ. 1), που σήμερα υπάρχουν μόνο ως προσχέδιο μελλοντικής οδηγίας. Αυτό για εσάς σημαίνει ασφαλή σχεδιασμό για τα επόμενα χρόνια, με εξαιρετικές δυνατότητες μείωσης κόστους και εκπομπών. Για υπεύθυνες επενδύσεις με σφαιρική θεώρηση του ενεργειακού κόστους, η Wilo-Helix EXCEL αποτελεί τη μοναδική επιλογή. Υπερκαλύπτει ήδη τις απαιτήσεις της κατηγορίας IE4: Wilo-Helix EXCEL APPLIES TO EUROPEAN DIRECTIVE FOR ENERGY RELATED PRODUCTS Αντλίες Wilo υψηλής απόδοσης 5

7 Ο κινητήρας της προόδου: Εξαιρετική επίδοση με υποδειγματική κατανάλωση. Ασφαλής σχεδιασμός Ο κινητήρας υψηλής απόδοσης High-Efficiency-Drive της Wilo-Helix EXCEL, επιτυγχάνει βαθμούς απόδοσης πάνω από τις οριακές τιμές IE4 σύμφωνα με το IEC TS έκδ. 1. Έτσι η αντλία και ο κινητήρας ανταποκρίνονται στα πρότυπα απόδοσης του σήμερα και του αύριο. 6

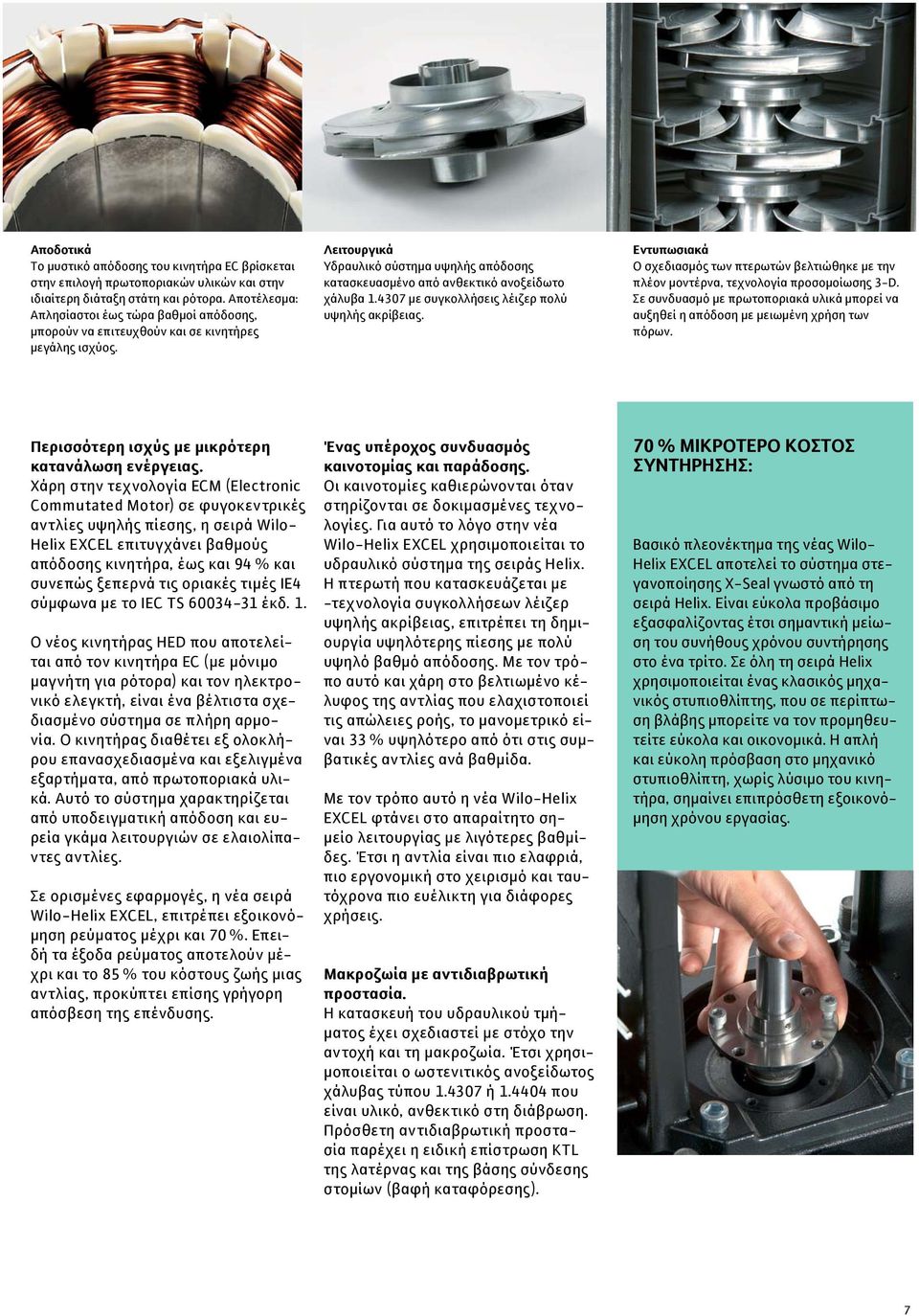

8 Αποδοτικά Το μυστικό απόδοσης του κινητήρα EC βρίσκεται στην επιλογή πρωτοποριακών υλικών και στην ιδιαίτερη διάταξη στάτη και ρότορα. Αποτέλεσμα: Απλησίαστοι έως τώρα βαθμοί απόδοσης, μπορούν να επιτευχθούν και σε κινητήρες μεγάλης ισχύος. Λειτουργικά Υδραυλικό σύστημα υψηλής απόδοσης κατασκευασμένο από ανθεκτικό ανοξείδωτο χάλυβα με συγκολλήσεις λέιζερ πολύ υψηλής ακρίβειας. Εντυπωσιακά Ο σχεδιασμός των πτερωτών βελτιώθηκε με την πλέον μοντέρνα, τεχνολογία προσομοίωσης 3-D. Σε συνδυασμό με πρωτοποριακά υλικά μπορεί να αυξηθεί η απόδοση με μειωμένη χρήση των πόρων. Περισσότερη ισχύς με μικρότερη κατανάλωση ενέργειας. Χάρη στην τεχνολογία ECM (Electronic Commutated Motor) σε φυγοκεντρικές αντλίες υψηλής πίεσης, η σειρά Wilo- Helix EXCEL επιτυγχάνει βαθμούς απόδοσης κινητήρα, έως και 94 % και συνεπώς ξεπερνά τις οριακές τιμές IE4 σύμφωνα με το IEC TS έκδ. 1. Ο νέος κινητήρας HED που αποτελείται από τον κινητήρα EC (με μόνιμο μαγνήτη για ρότορα) και τον ηλεκτρονικό ελεγκτή, είναι ένα βέλτιστα σχεδιασμένο σύστημα σε πλήρη αρμονία. Ο κινητήρας διαθέτει εξ ολοκλήρου επανασχεδιασμένα και εξελιγμένα εξαρτήματα, από πρωτοποριακά υλικά. Αυτό το σύστημα χαρακτηρίζεται από υποδειγματική απόδοση και ευρεία γκάμα λειτουργιών σε ελαιολίπαντες αντλίες. Σε ορισμένες εφαρμογές, η νέα σειρά Wilo-Helix EXCEL, επιτρέπει εξοικονόμηση ρεύματος μέχρι και 70 %. Επειδή τα έξοδα ρεύματος αποτελούν μέχρι και το 85 % του κόστους ζωής μιας αντλίας, προκύπτει επίσης γρήγορη απόσβεση της επένδυσης. Ένας υπέροχος συνδυασμός καινοτομίας και παράδοσης. Οι καινοτομίες καθιερώνονται όταν στηρίζονται σε δοκιμασμένες τεχνολογίες. Για αυτό το λόγο στην νέα Wilo-Helix EXCEL χρησιμοποιείται το υδραυλικό σύστημα της σειράς Helix. Η πτερωτή που κατασκευάζεται με τεχνολογία συγκολλήσεων λέιζερ υψηλής ακρίβειας, επιτρέπει τη δημιουργία υψηλότερης πίεσης με πολύ υψηλό βαθμό απόδοσης. Με τον τρόπο αυτό και χάρη στο βελτιωμένο κέλυφος της αντλίας που ελαχιστοποιεί τις απώλειες ροής, το μανομετρικό είναι 33 % υψηλότερο από ότι στις συμβατικές αντλίες ανά βαθμίδα. Με τον τρόπο αυτό η νέα Wilo-Helix EXCEL φτάνει στο απαραίτητο σημείο λειτουργίας με λιγότερες βαθμίδες. Έτσι η αντλία είναι πιο ελαφριά, πιο εργονομική στο χειρισμό και ταυτόχρονα πιο ευέλικτη για διάφορες χρήσεις. Μακροζωία με αντιδιαβρωτική προστασία. Η κατασκευή του υδραυλικού τμήματος έχει σχεδιαστεί με στόχο την αντοχή και τη μακροζωία. Έτσι χρησιμοποιείται ο ωστενιτικός ανοξείδωτος χάλυβας τύπου ή που είναι υλικό, ανθεκτικό στη διάβρωση. Πρόσθετη αντιδιαβρωτική προστασία παρέχει η ειδική επίστρωση KTL της λατέρνας και της βάσης σύνδεσης στομίων (βαφή καταφόρεσης). 70 % ΜΙΚΡΟΤΕΡΟ ΚΟΣΤΟΣ ΣΥΝΤΗΡΗΣΗΣ: Βασικό πλεονέκτημα της νέας Wilo- Helix EXCEL αποτελεί το σύστημα στεγανοποίησης X-Seal γνωστό από τη σειρά Helix. Είναι εύκολα προβάσιμο εξασφαλίζοντας έτσι σημαντική μείωση του συνήθους χρόνου συντήρησης στο ένα τρίτο. Σε όλη τη σειρά Helix χρησιμοποιείται ένας κλασικός μηχανικός στυπιοθλίπτης, που σε περίπτωση βλάβης μπορείτε να τον προμηθευτείτε εύκολα και οικονομικά. Η απλή και εύκολη πρόσβαση στο μηχανικό στυπιοθλίπτη, χωρίς λύσιμο του κινητήρα, σημαίνει επιπρόσθετη εξοικονόμηση χρόνου εργασίας. 7

9 Εξαιρετική λειτουργία: Γιατί η άνεση είναι απλά θέμα ρύθμισης. reddot design award winner 2011 Αξίζει βραβείο Το νέο πιεστικό συγκρότημα Wilo-SiBoost Smart με αντλία Wilo-Helix EXCEL βραβεύτηκε όχι μόνο για την εξωτερική εμφάνισή του αλλά και για τον εξαιρετικό τρόπο λειτουργίας του. 8

10 Απλά Ο εύκολος χειρισμός και η απλή ρύθμιση με χρήση της γνωστής τεχνολογίας "κόκκινου κουμπιού" των αντλιών Wilo υψηλής απόδοσης. Πολύπλευρη τεχνολογία Ευέλικτη ενσωμάτωση σε συστήματα διαχείρισης κτιρίων, μέσω των δομοστοιχείων IF. Λογικά Με το ηλεκτρονικό σύστημα Wilo-Smart Control, μπορείτε να παραμετροποιήσετε τα πιεστικά συγκροτήματα εύκολα και απλά. Όχι απλά καλά. Καλύτερα. Τα νέα πιεστικά συγκροτήματα Wilo-SiBoost Smart υψηλής απόδοσης, προσφέρουν μέγιστη απόδοση και ασφάλεια λειτουργίας σε πολύ υψηλό βαθμό. Έως και τέσσερις αντλίες της σειράς Helix μπορούν να συνδεθούν παράλληλα. Το βελτιωμένο υδραυλικό τμήμα ολόκληρου του συστήματος εξασφαλίζει εξαιρετικές τιμές απόδοσης. Το ενσωματωμένο σύστημα αναγνώρισης ξηρής λειτουργίας, προστατεύει το δίκτυο παροχής από ανθυγιεινές επιδράσεις και την εγκατάσταση από ζημιά λόγω έλλειψης νερού. Μεγάλη άνεση χειρισμού. Οι μηχανικοί μας δίνουν μεγάλη σημασία στον εύκολο χειρισμό και ταυτόχρονα στην υψηλή λειτουργική ασφάλεια. Με τον τρόπο αυτό ελαχιστοποιούνται τα έξοδα κατά την εκκίνηση, τη ρύθμιση και τη συντήρηση. Νέος σχεδιασμός για πιο υψηλή ασφάλεια της υδραυλικής εγκατάστασης. Το καπάκι προστατεύει όλα τα ευαίσθητα εξαρτήματα και αποτρέπει τις βλάβες της εγκατάστασης. Δυνατότητες επικοινωνίας μέσω BACnet, Modbus και LON σε συστήματα αυτοματισμού κτιρίων. Μικρές διαστάσεις για ευελιξία στον σχεδιασμό και ευκολία στην εγκατάσταση. Ελάχιστοι χρόνοι εγκατάστασης χάρη στην πλήρη εργοστασιακή προρύθμιση του συγκροτήματος SiBoost Smart. Μια έξυπνη λύση. Το συγκρότημα Wilo-SiBoost Smart διαθέτει τον καινούργιο ηλεκτρονικό πίνακα Wilo-Smart Control, που βασίζεται στη μεγάλη τεχνογνωσία της Wilo. Το Wilo-Smart Control διαθέτει ένα μενού "Easy" και ένα "Expert" ώστε να καλύπτει τις απαιτήσεις κάθε πελάτη. Χάρη στις πολλές δυνατότητες ρύθμισης, η λειτουργία του πιεστικού συγκροτήματος μπορεί να προσαρμοστεί ιδανικά στις απαιτήσεις της εγκατάστασης. Τα προτερήματα του Wilo-Smart Control συνοπτικά: Οθόνη, σύμβολα και μενού όπως στις ελαιολίπαντες αντλίες Wilo τελευταίας γενιάς Η γνωστή τεχνολογία κόκκινου κουμπιού με οθόνη για εύκολη ρύθμιση και διάγνωση Προστασία του συστήματος με κωδικό πρόσβασης Συνεχής προβολή στην οθόνη, της κατάστασης της αντλίας και του συστήματος, καθώς και των πραγματικών τιμών λειτουργίας Στατιστικά στοιχεία λειτουργίας (ιστορικό σφαλμάτων, ώρες λειτουργίας) Δυνατότητα επικοινωνίας μέσω BUS (Modbus, BACnet, LON) Πολλαπλές λύσεις για έλεγχο διαφόρων τύπων αντλιών (αντλίες με μεταβλητές ή σταθερές στροφές) 9

11 Ευελιξία σε κάθε εφαρμογή: Παροχή νερού και ταυτόχρονη εξοικονόμηση ενέργειας. Κατακόρυφες πολυβάθμιες φυγοκεντρικές αντλίες Σειρά: Wilo-Helix Excel Κατακόρυφες πολυβάθμιες φυγοκεντρικές αντλίες Σειρά: Wilo-Helix VE Κατακόρυφες πολυβάθμιες φυγοκεντρικές αντλίες Σειρά: Wilo-Helix V Πιεστικά συγκροτήματα πολλαπλών αντλιών με αντλίες Helix EXCEL Σειρά: Wilo-SiBoost Smart Σχεδιασμός Πολυβάθμια κατακόρυφη φυγοκεντρική αντλία υψηλής πίεσης και απόδοσης, με κινητήρα EC, κανονικής αναρρόφησης, από ανοξείδωτο χάλυβα, με ενσωματωμένο μηχανισμό υψηλής απόδοσης (High Efficiency Drive) και υποδοχές σύνδεσης Inline Εφαρμογές Παροχή νερού και αύξηση πίεσης Βιομηχανικά συστήματα κυκλοφορίας Νερό διεργασιών Κυκλώματα νερού ψύξης Συστήματα πυρόσβεσης Εγκαταστάσεις πλύσης Άρδευση Q max. H max. 58 m 3 /h 240 m Tεχνικά στοιχεία Ηλεκτρική σύνδεση 3~400 V/480 V (± 10 %), 50/60 Hz, 3~380 V (± 10 %), 60 Hz Περιοχή θερμοκρασίας υγρού -20 C μέχρι +120 C με EPDM (-10 μέχρι +90 C με παρέμβυσμα FKM) Μέγιστη πίεση λειτουργίας 16/25 bar Βαθμός προστασίας IP 55 Έκδοση από ανοξείδωτο χάλυβα 1.44xx για διαβρωτικά υγρά Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Πρωτοποριακή πολυβάθμια αντλία υψηλής απόδοσης σε νέο σχεδιασμό της Wilo για μέγιστο βαθμό απόδοσης Κινητήρας EC υψηλής απόδοσης (βαθμός απόδοσης πάνω από τις οριακές τιμές IE4 σύμφωνα με το IEC TS έκδ.1) Υδραυλικό σύστημα υψηλής απόδοσης 2-D-/3-D συγκολλημένο με λέϊζερ Ενσωματωμένη ηλεκτρονική ρύθμιση χάρη στο μηχανισμό "High-Efficiency-Drive" με μεγάλο εύρος ρύθμισης Δυνατότητα επικοινωνίας BUS, με χρήση δομοστοιχείων IF Απλός χειρισμός χάρη στην τεχνολογία κόκκινου πλήκτρου και την οθόνη Επιλογή από διάφορους τρόπους ρύθμισης (ρύθμιση στροφών, σταθερή πίεση και PID) Όλες οι αντλίες της σειράς Helix διαθέτουν έναν εύχρηστο μηχανικό στυπιοθλίπτη X-Seal τύπου κασέτας, που επιτρέπει γρήγορη και εύκολη συντήρηση Ο αποστάτης επιτρέπει την αντικατάσταση του μηχανικού στυπιοθλίπτη χωρίς την αποσυναρμολόγηση του κινητήρα (από 7,5 kw) Έγκριση WRAS/KTW/ACS για όλα τα μέρη που έρχονται σε επαφή με το υγρό (τύπος EPDM) 10 Σχεδιασμός Ηλεκτρονικά ρυθμιζόμενες πολυβάθμιες φυγοκεντρικές αντλίες υψηλής πίεσης, κανονικής αναρρόφησης, κατακόρυφης τοποθέτησης, από ανοξείδωτο χάλυβα με υποδοχές σύνδεσης Inline Εφαρμογές Παροχή νερού και αύξηση πίεσης Βιομηχανικά συστήματα κυκλοφορίας Νερό διεργασιών Κυκλώματα νερού ψύξης Συστήματα πυρόσβεσης Εγκαταστάσεις πλύσης Άρδευση Q max. H max. 80 m 3 /h 240 m Tεχνικά στοιχεία Ηλεκτρική σύνδεση 3~400 V/480 V (± 10 %), 50/60 Hz, 3~380 V (± 10 %), 60 Hz Περιοχή θερμοκρασίας υγρού -20 C μέχρι +120 C με EPDM (-10 μέχρι +90 C με παρέμβυσμα FKM) Μέγιστη πίεση λειτουργίας 16/25 bar Βαθμός προστασίας IP 55 Έκδοση από ανοξείδωτο χάλυβα 1.44xx για διαβρωτικά υγρά Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Εξοικονόμηση ενέργειας χάρη στον ενσωματωμένο μετατροπέα συχνότητας με μεγάλο εύρος ρύθμισης Τριφασικός κινητήρας IEC (βαθμίδα IE2) Απλός χειρισμός χάρη στην τεχνολογία κόκκινου πλήκτρου και την οθόνη Επιλογή από διάφορους τρόπους ρύθμισης (ρύθμιση στροφών, σταθερή πίεση και PID) Δυνατότητα επικοινωνίας BUS, με χρήση δομοστοιχείων IF Υδραυλικό σύστημα υψηλής απόδοσης 2-D-/3-D συγκολλημένο με λέϊζερ Όλες οι αντλίες της σειράς Helix διαθέτουν έναν εύχρηστο μηχανικό στυπιοθλίπτη X-Seal τύπου κασέτας, που επιτρέπει γρήγορη και εύκολη συντήρηση Ο αποστάτης επιτρέπει την αντικατάσταση του μηχανικού στυπιοθλίπτη χωρίς την αποσυναρμολόγηση του κινητήρα (από 7,5 kw) Έγκριση WRAS/KTW/ACS για όλα τα μέρη που έρχονται σε επαφή με το υγρό (τύπος EPDM) Σχεδιασμός Πολυβάθμια φυγοκεντρική αντλία υψηλής πίεσης και απόδοσης, κανονικής αναρρόφησης, κατακόρυφης τοποθέτησης, με υποδοχές σύνδεσης Inline Εφαρμογές Παροχή νερού και αύξηση πίεσης Βιομηχανικά συστήματα κυκλοφορίας Νερό διεργασιών Κυκλώματα νερού ψύξης Συστήματα πυρόσβεσης Εγκαταστάσεις πλύσης Άρδευση Q max. H max. 80 m 3 /h 280 m Tεχνικά στοιχεία Ηλεκτρική σύνδεση 3~400 V (± 10 %), 50 Hz Περιοχή θερμοκρασίας υγρού: - Wilo-Helix V22, 36, 52 (τύπος EPDM): -20 μέχρι 120 C - Wilo-Helix V22, 36, 52 για διαβρωτικά υγρά (τύπος FKM): -10 μέχρι 90 C (-30 C με παρέμβυσμα EPDM κατόπιν παραγγελίας) Μέγιστη πίεση λειτουργίας 16/25/30 bar Βαθμός προστασίας IP 55 Έκδοση από ανοξείδωτο χάλυβα 1.44xx για διαβρωτικά υγρά Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Βελτιστοποιημένο υδραυλικό σύστημα 2-D-/3-D υψηλής απόδοσης συγκολλημένο με λέιζερ Κινητήρας IE2-IEC-Norm, 3-φασικός, 2-πολικός (κινητήρας IE3 κατά παραγγελία) Συνδέσεις για αισθητήρια πίεσης στο κέλυφος της αντλίας επιτρέπουν εύκολη επιτήρηση και έλεγχο της λειτουργίας της (ως πρόσθετος εξοπλισμός στον στάνταρ τύπο και ως βασικός εξοπλισμός στις εκδόσεις για διαβρωτικά υγρά) Όλες οι αντλίες της σειράς HELIX διαθέτουν έναν εύχρηστο μηχανικό στυπιοθλίπτη X-Seal τύπου κασέτας, που επιτρέπει γρήγορη και εύκολη συντήρηση Ο αποστάτης (για ισχύ 7,5 kw και πάνω) επιτρέπει την αντικατάσταση του μηχανικού στυπιοθλίπτη, χωρίς αποσυναρμολόγηση του κινητήρα Ο καινούργιος ευέλικτος σχεδιασμός λατέρνας, που διατίθεται σε δύο τύπους, επιτρέπει την άμεση πρόσβαση στο μηχανικό στυπιοθλίπτη Έγκριση WRAS/ACS για όλα τα εξαρτήματα που έρχονται σε επαφή με το υγρό Σχεδιασμός Υψηλής απόδοσης, έτοιμο για σύνδεση πιεστικό συγκρότημα, με 2 μέχρι 4 παράλληλα συνδεδεμένες, κατακόρυφες, φυγοκεντρικές αντλίες υψηλής πίεσης, της σειράς Wilo-Helix EXCEL, από ανοξείδωτο χάλυβα, μαζί με ελεγκτή Smart Controller SC Εφαρμογές Πλήρως αυτόματη παροχή νερού και αύξηση πίεσης σε πολυκατοικίες, γραφεία και διοικητικά κτίρια, ξενοδοχεία, νοσοκομεία, καταστήματα καθώς και σε βιομηχανικά συστήματα Άντληση πόσιμου νερού, νερού χρήσης, νερού ψύξης, νερού πυρόσβεσης (εκτός εγκαταστάσων πυρόσβεσης κατά DIN14462) ή άλλων νερών χρήσης, τα οποία δεν προσβάλλουν τα χρησιμοποιούμενα κατασκευαστικά υλικά, ούτε χημικά, ούτε μηχανικά και δεν περιέχουν διαβρωτικά συστατικά ή συστατικά με μακριές ίνες Q max. H max. 132 m 3 /h 159 m Tεχνικά στοιχεία Ηλεκτρική σύνδεση 3~400 V (± 10 %), 50/60 Hz Κινητήρας EC υψηλής απόδοσης (βαθμός απόδοσης πάνω από τις οριακές τιμές IE4 σύμφωνα με το IEC TS έκδ.1) Η εγκατάσταση ανταποκρίνεται στο DIN 1988 (EN 806) Ασφάλεια AC-3 στην πλευρά ηλεκτρικής τροφοδοσίας, ανάλογα με την ισχύ κινητήρα και τις διατάξεις των Επιχειρήσεων Ηλεκτρισμού Σωλήνωση από ανοξείδωτο χάλυβα Μέγιστη θερμοκρασία υγρού +50 C (+70 C προαιρετικά) Πίεση λειτουργίας 16 bar (25 bar προαιρετικά) Πίεση προσαγωγής 10 bar Ονομαστικές διάμετροι σύνδεσης R2½" - R3" Βαθμός προστασίας: IP 54 Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Ανθεκτικό σύστημα υψηλής απόδοσης με φυγοκεντρικές αντλίες υψηλής πίεσης της σειράς Wilo-Helix EXCEL, από ανοξείδωτο χάλυβα καθώς και με αερόψυκτο, ενσωματωμένο μετατροπέα συχνότητας ανά αντλία Υδραυλικό σύστημα αντλίας υψηλής απόδοσης, ελεγχόμενο ηλεκτρονικά από κινητήρες EC Υδραυλικό σύστημα συνολικής εγκατάστασης, με μειωμένες απώλειες ροής Ιδιαίτερα μεγάλο εύρος ρύθμισης του μετατροπέα συχνότητας από 25 Hz μέχρι το πολύ 60 Hz Ενσωματωμένη αναγνώριση ξηρής λειτουργίας με αυτόματη απενεργοποίηση σε περίπτωση έλλειψης νερού Μέγιστη ακρίβεια ρύθμισης και εύκολος χειρισμός μέσω της χρησιμοποιούμενης συσκευής ρύθμισης SC, με οθόνη LCD με σύμβολα, απλή πλοήγηση με εποπτικό μενού, περιστρεφόμενο κουμπί για την εύκολη ρύθμιση των παραμέτρων

12 ΕΦΑΡΜΟΓΕΣ ΣΥΝΟΠΤΙΚΑ: Πιεστικά συγκροτήματα πολλαπλών αντλιών με αντλίες Helix VE Σειρά: Wilo-SiBoost Smart Σχεδιασμός Υψηλής απόδοσης, έτοιμο για σύνδεση πιεστικό συγκρότημα, με 2 μέχρι 4 παράλληλα συνδεδεμένες, κατακόρυφες, φυγοκεντρικές αντλίες υψηλής πίεσης, της σειράς Helix VE, από ανοξείδωτο χάλυβα, μαζί με ελεγκτή Smart Controller SC Εφαρμογές Πλήρως αυτόματη παροχή νερού και αύξηση πίεσης σε πολυκατοικίες, γραφεία και διοικητικά κτίρια, ξενοδοχεία, νοσοκομεία, καταστήματα καθώς και σε βιομηχανικά συστήματα Άντληση πόσιμου νερού, νερού χρήσης, νερού ψύξης, νερού πυρόσβεσης (εκτός εγκαταστάσων πυρόσβεσης κατά DIN14462) ή άλλων νερών χρήσης, τα οποία δεν προσβάλλουν τα χρησιμοποιούμενα κατασκευαστικά υλικά, ούτε χημικά, ούτε μηχανικά και δεν περιέχουν διαβρωτικά συστατικά ή συστατικά με μακριές ίνες Q max. H max. 133 m 3 /h 136 m Tεχνικά στοιχεία Ηλεκτρική σύνδεση 3~400 V (± 10 %), 50/60 Hz Κινητήρες ισοδύναμοι προς IE2 Η εγκατάσταση ανταποκρίνεται στο DIN 1988 (EN 806) Ασφάλεια AC-3 στην πλευρά ηλεκτρικής τροφοδοσίας, ανάλογα με την ισχύ κινητήρα και τις διατάξεις των Επιχειρήσεων Ηλεκτρισμού Σωλήνωση από ανοξείδωτο χάλυβα Μέγιστη θερμοκρασία υγρού +50 C (+70 C προαιρετικά) Πίεση λειτουργίας 16 bar (25 bar προαιρετικά) Πίεση προσαγωγής 10 bar Ονομαστικές διάμετροι σύνδεσης R2½" DN 100 Βαθμός προστασίας: IP 54 Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Ανθεκτικό σύστημα με φυγοκεντρικές αντλίες υψηλής πίεσης από ανοξείδωτο χάλυβα της σειράς Helix VE καθώς και με αερόψυκτο, ενσωματωμένο μετατροπέα συχνότητας ανά αντλία Υδραυλικό σύστημα αντλίας υψηλής απόδοσης σε συνδυασμό με κινητήρες ισοδύναμους προς IE2 Υδραυλικό σύστημα συνολικής εγκατάστασης, με μειωμένες απώλειες ροής Ιδιαίτερα μεγάλο εύρος ρύθμισης του μετατροπέα συχνότητας από 25 Hz μέχρι το πολύ 60 Hz Ενσωματωμένη αναγνώριση ξηρής λειτουργίας με αυτόματη απενεργοποίηση σε περίπτωση έλλειψης νερού Μέγιστη ακρίβεια ρύθμισης και εύκολος χειρισμός μέσω της χρησιμοποιούμενης συσκευής ρύθμισης SC, με οθόνη LCD με σύμβολα, απλή πλοήγηση με εποπτικό μενού, περιστρεφόμενο κουμπί για την εύκολη ρύθμιση των παραμέτρων Πιεστικά συγκροτήματα πολλαπλών αντλιών με αντλίες Helix V Σειρά: Wilo-SiBoost Smart Σχεδιασμός Υψηλής απόδοσης, έτοιμο για σύνδεση πιεστικό συγκρότημα, με 2 μέχρι 4 παράλληλα συνδεδεμένες, κατακόρυφες, φυγοκεντρικές αντλίες υψηλής πίεσης, της σειράς Helix VE, από ανοξείδωτο χάλυβα, μαζί με ελεγκτή Smart Controller SC (διατίθενται με και χωρίς μετατροπέα συχνότητας) Εφαρμογές Πλήρως αυτόματη παροχή νερού και αύξηση πίεσης σε πολυκατοικίες, γραφεία και διοικητικά κτίρια, ξενοδοχεία, νοσοκομεία, καταστήματα καθώς και σε βιομηχανικά συστήματα Άντληση πόσιμου νερού, νερού χρήσης, νερού ψύξης, νερού πυρόσβεσης (εκτός εγκαταστάσων πυρόσβεσης κατά DIN14462) ή άλλων νερών χρήσης, τα οποία δεν προσβάλλουν τα χρησιμοποιούμενα κατασκευαστικά υλικά, ούτε χημικά, ούτε μηχανικά και δεν περιέχουν διαβρωτικά συστατικά ή συστατικά με μακριές ίνες Q max. H max. 104 m 3 /h 156 m Tεχνικά στοιχεία Ηλεκτρική σύνδεση 3~230/400 V (± 10 %), 50 Hz Κινητήρες IE2 (IE3 προαιρετικά) Η εγκατάσταση ανταποκρίνεται στο DIN 1988 (EN 806) Ασφάλεια AC-3 στην πλευρά ηλεκτρικής τροφοδοσίας, ανάλογα με την ισχύ κινητήρα και τις διατάξεις των Επιχειρήσεων Ηλεκτρισμού Μέγιστη θερμοκρασία υγρού +50 C (+70 C προαιρετικά) Πίεση λειτουργίας 16 bar (25 bar προαιρετικά) Πίεση προσαγωγής 10 bar Ονομαστικές διάμετροι σύνδεσης R2" DN 100 Βαθμός προστασίας: IP 54 Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Ανθεκτικό σύστημα με φυγοκεντρικές αντλίες υψηλής πίεσης της σειράς Helix V από ανοξείδωτο χάλυβα Υδραυλικό σύστημα αντλίας υψηλής απόδοσης σε συνδυασμό με κινητήρες IE2 Υδραυλικό σύστημα συνολικής εγκατάστασης, με μειωμένες απώλειες ροής 2-4 παράλληλα συνδεδεμένες κατακόρυφες φυγοκεντρικές αντλίες υψηλής πίεσης της σειράς Helix V Smart Controller: Οθόνη LCD με σύμβολα, απλή πλοήγηση με εποπτικό μενού, περιστρεφόμενο κουμπί για την απλή ρύθμιση των παραμέτρων. Συσκευή ρύθμισης με ικανότητα επικοινωνίας για την επιτήρηση της λειτουργίας της εγκατάστασης, που διατίθεται με και χωρίς μετατροπέα συχνότητας για μια αδιαβάθμητη ρύθμιση της αντλίας βασικού φορτίου Ειδικά διαμορφωμένα συγκροτήματα σύμφωνα με τις ανάγκες του πελάτη κατόπιν παραγγελίας Διαχείριση κτιρίων Παροχή νερού σε όλα τα είδη κτιρίων (ιδιωτικές κατοικίες ή πολυόροφα επαγγελματικά κτίρια) Συμμόρφωση με τους κανονισμούς πόσιμου νερού: έγκριση ACS, KTW, WRAS για όλα τα εξαρτήματα που έρχονται σε επαφή με το νερό Διασφάλιση σταθερής πίεσης Δημοτική υδροδότηση Διασφάλιση της παροχής νερού για ολόκληρες περιοχές Διασφάλιση σταθερής και απρόσκοπτης λειτουργίας Βιομηχανία Δυνατότητες χρήσης για παροχή νερού στη βιομηχανία, σε κυκλώματα ψύξης, σε συστήματα πλύσης και άρδευσης, στον βιομηχανικό καθαρισμό καθώς και στην επεξεργασία λυμάτων και στην τροφοδοσία λεβήτων Συνεχής λειτουργία 24-ωρών χωρίς προβλήματα, χάρη στην ανθεκτική κατασκευή Σταθερή ονομαστική ισχύς κινητήρα 11
